[XF] 入門遊戲卡新選擇-藍寶SAPPHIRE R7 260X 2GB GDDR5 OC效能評測

效能強化-入門遊戲卡新選擇

R7 260X其實是前一代的HD7790,採用Bonaire XTX GPU晶片,896個串處理單位,公版設計部分頻率較HD7790提升100MHz,功耗部分從85W提升至115W;藍寶推出的R7 260X 2GB GDDR5 OC將核心頻率提升至1150MHz,搭配2GB/128Bit GDDR5記憶體,記憶體時脈6600MHz,在散熱方面採用9公分風扇,導熱管部分搭配兩根純銅熱導管,散熱能力相當不錯,輸出部分提供DVI-D、DVI-I、HDMI 1.4a、DisplayPort 1.2四個輸出介面,支援1080P 顯示輸出和藍寶FleX三螢幕專用技術;R7 260X 2GB GDDR5 OC現在就來做個簡單的開箱介紹

配件與外觀

包裝維持一貫傳統,從外包裝可直接看到產品特點,採用2GB GDDR5記憶體、OC超頻設定、採用GCN架構與支援AMD EYEFINITY技術



配件包含快速安裝手冊、說明書、驅動程式光碟、6Pin轉接電源線、CF(交火)橋接器與DVI轉D-DUB轉接頭



顯示卡導風罩採用塑膠製品,並採用金屬飾條拉出線條感,風扇部分採用9公分風扇



輸出部分有Display Port、HDMI、DVI-I、DVI-D


顯示卡背面一覽


顯示卡各角度一覽,顯卡本體占用2個Slot




細部拆解

PCB正面,後方因島風罩造型因素PCB後段無擺放零件


CF橋接處


前半部用料一覽,在DVI-I Connector上可看到金屬殼做雜訊遮蔽


核心晶片周邊配置


後半部用料一覽

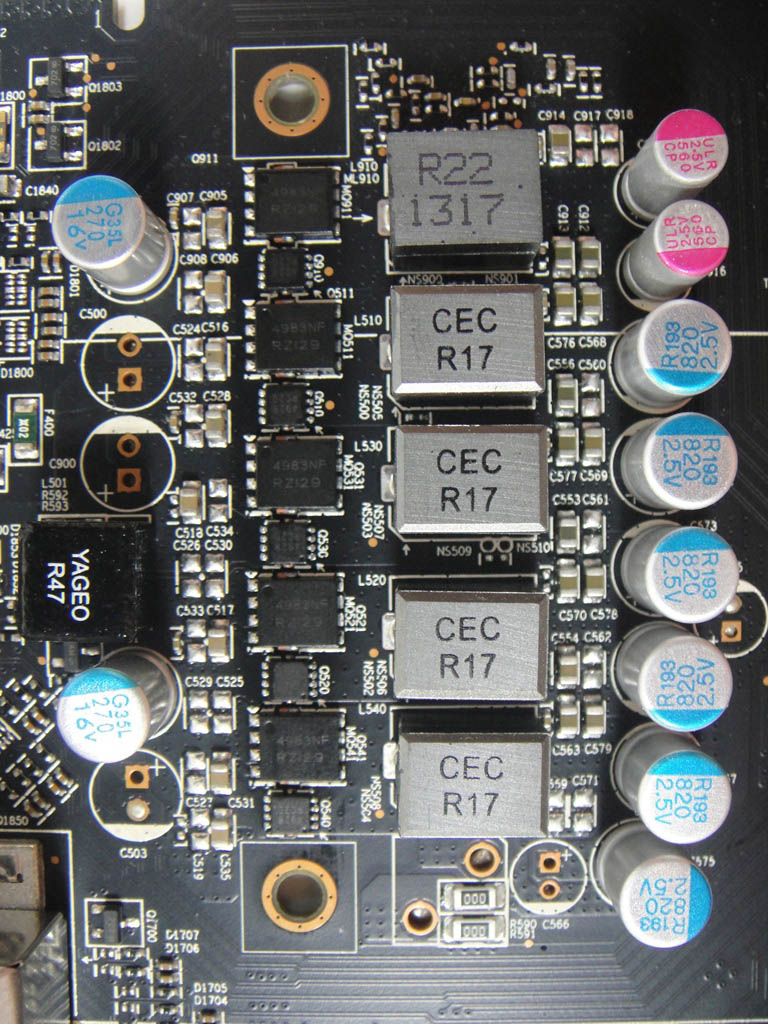

電源部分採用5+1相供電,搭配ON-Semi NCP81022 PWM控制器,與獨立Mosfet Driver供電迴路,Mosfet使用獨立散熱片做散熱








需要外接6pin電源 DSC07655.jpg

晶片背面小電容


記憶體部分採用SK Hynix H5GQ4H24MFR-R2C(運作時脈1650Mhz等效6.6Gbps)GDDR5 4顆組成2GB容量


R7 260X晶片驗明正身MIT產品


散熱模組

Mosfet獨立散熱片



散熱模組一覽




導風罩上刻有SAPPHIRE字樣


散熱模組共分成兩個部分:散熱鰭片與導風罩,風扇採用FirstD-FD9015U12S



散熱鰭片部分採用兩根U形純銅熱導管與散熱鰭片折Fin方式設計







效能實測

測試平台

CPU:Intel i5-4670K @ 4.5GHz

Cooler: XIGMATEK GaiaII

MB: ASRock B85 Pro4

RAM: A-DATA XPG DDR3-2400 16G kit(8G*2)

VGA: SAPPHIRE R7 260X 2GB GDDR5 OC

Storage: SanDisk U100 128G

PSU: Steventeam 750W

OS: Windows 7 旗艦版 64 Bit

驗明正身


3DMark06:27538


3DMark Vantage Performance Mode:P21890


3DMark Vantage Extreme Mode:X10176


3DMark 11 Performance Mode:P6579


3DMark 11 Extreme Mode:X1701


3DMark 2013


3DMark 2013 Ice Storm Extreme:114311


3DMark 2013 Fire Strike Extreme:1877


CINEBENCH R11 X64:66.26 fps


CINEBENCH R15 X64:120.97fps


BIO5 1920×1080 DirectX 10 ARGB8 TestA:95.5 fps


BIO5 1920×1080 DirectX 10 ARGB8 TestB:109.9 fps


BIO6 1920×1080 DirectX 9.0C ARGB8:5820


DMC4 1920×1080 DirectX 10 A2RGB10


FF IXV 1920×1080:3885


FF IXV(ONLINE)1920×1080:4498


Heaven Extreme Mode


LP2 1920×1080 DirectX 11 MSAA8X TestA:39.9fps


LP2 1920×1080 DirectX 11 MSAA8X TestB:37.4 fps


SF IV 1920×1080 C16XQAA:9372


TLR 1920×1080:104.22 fps


FurMark燒機:最大溫度79度,風扇轉數47%,平均25fps


結語

R7 260X雖然骨子裡是Radeon HD 7790,因為在工作頻率上有做提升,所以在效能表現上比HD 7790出色了不少,藍寶SAPPHIRE R7 260X 2GB GDDR5 OC在散熱方面採用9公分風扇與大面積散熱鰭片,使用FurMark燒機溫度維持在79度左右,雖然溫度將近達80度,但風扇聲音相當安靜,且GPU晶片與記憶體頻率都比公版來的高,在效能表現上也比公版來的出色許多。

這張顯示卡必須外接6 pin電源,電源供應器的挑選上必須稍微注意一下,這張卡雖然算是入門等級的顯卡,不過效能表現相當不錯,許多單機遊戲大做玩起來也是相當OK的;藍寶原廠並提供3年保固,在各方面的表現都相當不錯,不論在效能還是在散熱方面,都達到一定的水準之上,想要挑選AMD入門顯示卡藍寶SAPPHIRE R7 260X 2GB GDDR5 OC是個不錯的選擇。

以上資訊供大家參考
