AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器

802.11ac無線網路傳輸規格在2012年的CES中被發表,距離現在已經推出約一兩年左右,但是就目前消費市場的反應而言,似乎並不如預期,主要原因還是在於目前可對應使用的設備太少,目前放眼市場,為數眾多的802.11ac無線分享器正上架販售,雖然市面上也可以買到USB或是PCIe介面的802.11ac無線網路卡,不過需要額外安裝和佔用USB連接埠,若要802.11ac無線網路技術迅速普及,從行動裝置,如筆電、平板、智慧型手機直接內建支援802.11ac無線網路是最有助於市場普及的途徑。

目前許多使用者仍然停留在802.11n無線網路,不過隨著家庭內的電腦與無線裝置數量增加,以及使用者對於家用網路儲存裝置接受度越來越高,802.11ac無線網路可提供的傳輸頻寬,絕對才是符合未來的應用規格,華碩在802.11ac規格一推出後不久,立即推出了首款802.11ac無線分享器-RT-AC66U,今年開始在新推出的高規機種設計,一律以802.11ac為準,本次所測試的RT-AC56U就是華碩推出的眾多802.11ac無線分享器之一。

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
產品外包裝,還是維持華碩一貫的暗色調風格,產品盒上標示的AC1200,是指產品傳輸頻寬的加總,將802.11n的300Mbps與802.11ac的867Mbps相加後所獲得;RT-AC56U也獲得2013台灣精品獎,另外華碩對於產品也提供了三年保固與換新機,以及台灣本島免費到府收送服務

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
外包裝正面的右上角部分則是介紹華碩在無線分享器的基本特色,包含30秒設定、3步安裝與穿牆俠

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
產品外盒背面,對於華碩的無線網路技術做概略的介紹,包含針對傳輸方向增強傳輸品質與穩定度的AiRadar以及在本次新更新的AiCloud 2.0私人雲端儲存空間,另外也針對產品的在連接埠設計上做初步介紹,進入802.11ac世代,由於無線網路的傳輸速度提高,因此在實體的連接埠部分也必須有所提升,Gigabit網路孔以及USB 3.0支援都是產品的特點,另外在產品的外盒下半部也提供消費者在網路卡的採購建議,特別提到採用PCIe x1介面的PCE-AC68無線雙頻網路卡,以及USB 介面的USB-AC56雙頻無線網路卡,以確保RT-AC56U可以完全發揮應有的產品價值

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
RT-AC56U產品特色產品盒的底部一一說明,包含AiCloud(私人雲端儲存空間)、AiDisk(檔案分享,與FTP伺服器雷同)、無線印表機功能、家庭影音分享、Download Master、支援手機與平板設定、家長監控、訪客網路管理與VPN伺服器

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
產品規格,本次取得產品硬體版本為A1,出廠所搭載的韌體為3.0.0.4.374_158,測試時華碩以釋出新的測試時華碩以釋出新的3.0.0.4.374.542,目前(2014/02/18)最新韌體版本則是3.0.0.4.374.4422

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
產品可支援IPv6,對於想要體驗IPv6的使用者,就必須要購買提供支援的設備

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
將產品內盒取出打開就可以看到RT-AC56U無線分享器本身,以及變壓器

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
內盒除了產品主體本身,也提供網路線一條、變壓器與說明書、救援光碟以及保固登錄通知函

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
RT-AC56U產品正面為菱格紋風格,採用隱藏式天線設計,讓產品不會因為天線外露而感到突兀,讓產品也適合放至於家中客廳、電話旁或是其他較明顯的地方,減去天線在公共空間當中帶來的心理壓力

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
產品背面可以看到ASUS的品牌與散熱孔融合為一,無線分享器的上下左右與背面都提供豐富的散熱孔,減少產品的熱當機會

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
由左而右分別為四個區域網路的Gigabit有線網路連接埠,藍色為對外連線使用的連接埠,適用於安裝印表機或是3G/4G無線網路卡的USB 2.0,以及有利提高傳輸讀寫速度的USB 3.0連接埠

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
產品背面正面

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
RT-AC56U能夠支撐,完全是仰賴這塊金屬材質的支架,質地相當堅硬,使用者應避免產品摔落,以免金屬支架造成地面損壞或是腳部受傷

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
產品底部

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
WPS按鈕與無線網路的硬體開關,使用者不需透過電腦進入內部的設定介面,就可以一鍵關閉無線網路,是十分貼心的設計

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
指示燈在設計上,將以往逐一列出的LAN1、LAN2…等直接濃縮成為圖中由左而右第三個指示燈,縮減指示燈所佔用的空間

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
電源供應器的外型在設計上相當美型,在電源線長部分,提供超過2公尺的長度,對於部分使用者希望將無線分享器擺放於空間當中的高點時,電源是關鍵,由於目前多數裝潢與房屋設計,除非是在廚房,才有可能找到位子相當高的插座(通常是供電給排油煙機或是掛壁式烘碗機)在一般空間中,多數插座還是接近地面,若想要將無線分享器安裝至最高點,很常出現電源線太短的情況,而華碩在高階機種部分通常在電源線長度都超過2公尺,方便使用者將無線分享器放置高處,並從接近地面的插座供電,電源供應器型號為EXA1206UH,輸出為19V/1.75A,由力碩電子股份有限公司製造

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
本次用來搭配測試的兩項裝置,除了平台本身的ASUS Z87-Pro主機板,內建Intel I217V, Gigabit 區域網路控制器,另外還有ASUS PCE-AC66雙頻PCI-E無線網卡

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
產品最高傳輸頻寬為1750Mbps(802.11ac的1300Mbps+802.11n的450Mbps)產品同樣也獲得華碩三年保固

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
PCE-AC66雙頻PCI-E無線網卡外包裝背後,介紹產品與其他網路卡在無線網路傳輸的差異以及產品設計特性與優勢

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
有鑑於安裝於電腦當中的介面卡對外輸出安裝的設計都在產品後方,原廠也提供了延伸天線設計,可將天線延伸指機殼頂部或是側邊,獲得更好的傳輸品質

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
產品包裝打開後,可以看到網路卡本身(覆蓋散熱片)、天線延伸套件、長擋版與光碟及說明書和保固登錄通知函

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
PCE-AC66雙頻PCI-E無線網卡為三天線設計

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
PCE-AC66雙頻PCI-E無線網卡本體

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
將天線直接安裝在介面卡上時,可能略顯擁擠,因此大部分情況,建議還是用天線延伸套件

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
天線延伸套件,底部具有磁力,可吸附於金屬或機殼

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
天線為雙頻設計,同時支援2.4GHz與5GHz,使用者可依照安裝環境或方向來調整天線角度

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
本次測試平台如下:
處理器:Intel Core i5-4670K
主機板:ASUS Z87-Pro主機板(Intel I217V, Gigabit)
記憶體:avexir DDR3-2133 4GB*2
網路卡:ASUS PCE-AC66
OS:Windows 7旗艦版

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
常用華碩無線分享器的使用者應該對於這個設定起始畫面不陌生,透過網路設定精靈協助就可以達到華碩在產品外包裝上所提的30秒快速完成設定

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
無線分享器預設為路由器模式,使用者也可以依照環境需求,切換成為中繼模式、Access Point(AP,無線存取點)或是Media Bridge三種模式

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
設定完成後就可以看到完整的操作畫面,可以看到有兩個WAN,主要WAN為有線網路,而第二WAN則是USB的3G/4G無線網路卡,使用者也可以進入到外部網路部分把第二WAN關閉,如此主畫面就不會出現兩個WAN

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
使用者到外部網路頁面中,就可以針對WAN進行細部設定

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
對於公司行號或店家有時需要提供一些方便客人連線的無線網路,此時就可以仰賴訪客網路的建立,將自己本身在使用的無線網路與提供給外人使用的無線網路分開,不僅不佔用自己的無線網路,在資訊保全上也更安全

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
無線網路頁面設定,頻率部分可以選擇2.4GHz和5GHz來調整不同頻率無線網路的設定

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
無線網路頁面底下的「專業設定」可以看到關於無線網路的相關設定,例如啟用時間或者是否讓無線用戶互通,使用者也可以藉由調整發射功率來提升無線網路的訊號強度

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器

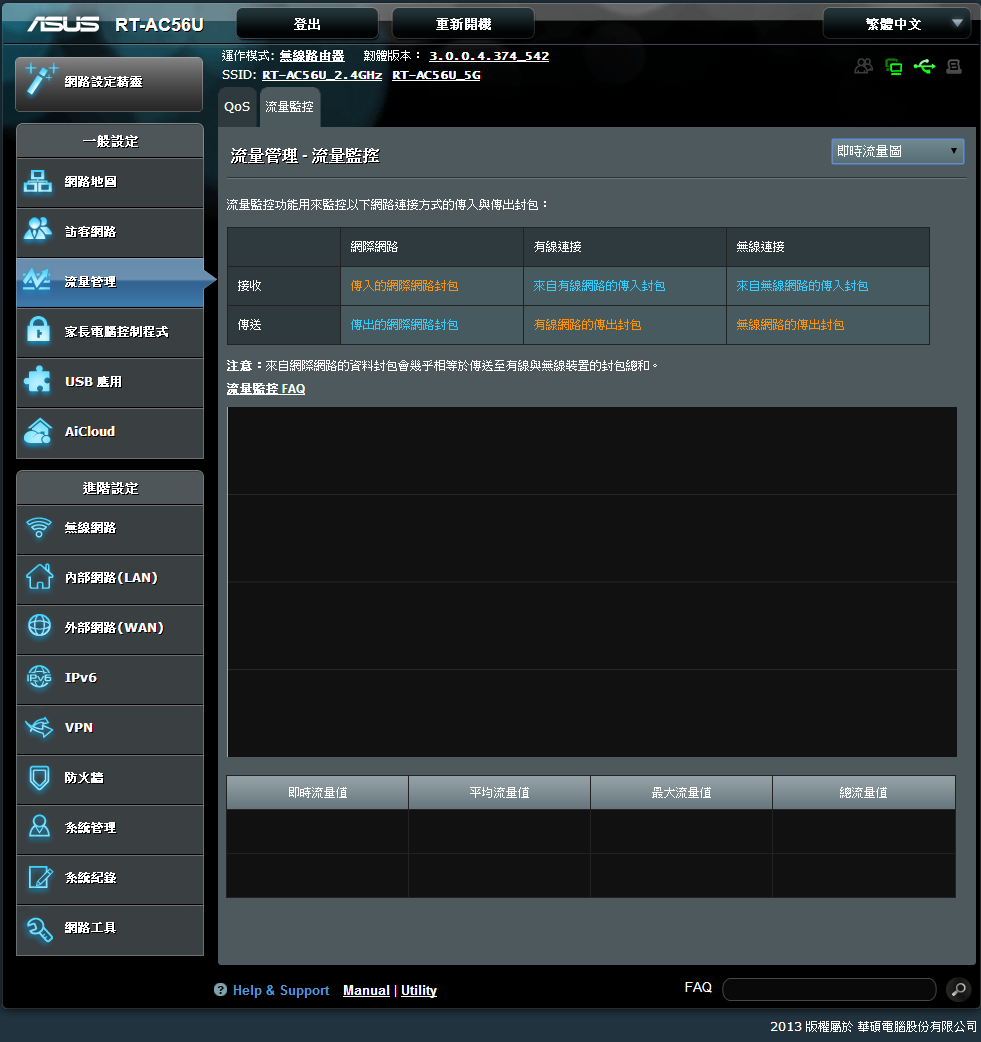

無線網路流量管理

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
家長監控程式,可設定關鍵詞或是網址直接阻擋家中孩童瀏覽不雅或未成年網頁

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
USB應用,可提供AiDisk、Severs Center、網路印表機伺服器、3G/4G網路卡、Download Master

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
媒體伺服器設定

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
AiCloud設定,使用者可先透過韌體介面提供的註冊功能,進行DN註冊,以便啟用雲端儲存功能,若有ASUS Webstorage,也可設定後進行檔案資料的同步

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
RT-AC56U無線分享器在附加功能部分,提供了AiCloud功能,華碩在約兩年前首先發佈在RT-N66U與RT-AC66U兩款機種後,中高階產品陸續加入AiCloud功能,而這款功能到目前已經發展到2.0,本本次RT-AC56U無線分享器也搭載了AiCloud 2.0的個人雲端功能,使用者可以自行搭配行動硬碟或是隨身碟,再啟用AiCloud功能,建立私人雲端儲存空間,就可以從個人電腦來存取檔案,以及使用行動裝置來閱讀取得資訊。

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
以目前最新的AiCloud 2.0所使用介面與過去舊版本比較,過去舊版本可能因為正好搭上Windows 8的Metro介面風潮,整體設計與操作風格都已大塊色彩與方塊按鍵為主,但是在2.0版本當中,可以看到華碩在介面上作出了改變,採用全新的使用者介面,以灰黑的色調來做為主要視覺色彩,在操作方面與以往一樣,必須透過瀏覽器來登入web介面,而web部分則會受到解析度大小而有所改變,例如在試用時搭配的是1920×1200的顯示器,因此在介面按鍵的距離就會相對較開,左下角與右上角的距離就比較遠,換到1440×900的筆記型電腦上來看,按鍵距離縮短,在操作上也相對省力不少。缺點部分,使用者無法在根目錄建立資料夾,必須要進到AiCloud系統預設的資料夾底下才可以新增資料夾來對檔案分類,對於行動裝置的部份,僅支援讀取,使用者無法藉由AiCloud來上傳資料回到私人的雲端空間中。

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
使用者透過此介面可傳輸檔案至AiCloud的儲存空間

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
直接選擇日文歌曲上傳,上傳完成後日文顯示部分,也沒問題

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
傳輸時會以綠色線條表示進度,而當前的傳輸檔案名稱則會顯示在進度線條圖的中間

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
資料上傳中

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
上傳完成後可以,使用者可以在AiCloud介面中直接聆聽音樂,可透過右下角的浮動音樂視窗操作,即使離開了正在播放的歌單目錄,音樂也不會停止,可繼續播放

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
使用者也可以上傳影片,並透過當前介面播放開啟影片

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
在開啟影片前,使用者必須先去安裝VLC播放器,Apple Mac電腦也有對應版本可使用,Windows版本目前僅有32位元版本

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
VLC播放軟體安裝完成後,就可以觀賞到儲存於AiCloud當中的影片

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
使用RT-AC56U無線分享器搭配PCE-AC66雙頻PCI-E無線網卡,進行802.11ac無線網路傳輸

可透過下列皆連結圖了解802.11ac網路速度,本次觀察,使用時速度最快為866.5Mbps

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
速度為585Mbps

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
速度為585Mbps

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
速度為702Mbps

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
速度為780Mbps

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
速度為866.5Mbps

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
測試讀寫裝置選擇了Kingston HyperX MAX 3.0(64GB)、DataTraveler Ultimate 3.0 G3(32GB)與DataTraveler G4 (32GB)三款

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
連結HyperX MAX 3.0測試

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
連接DataTraveler G4測試時,由於機身稍微傾斜,因此USB連接埠安裝隨身碟的長度會受限,若隨身碟體積太長,可能就會影響到RT-AC56U的平衡或是隨身碟本身的安裝固定

本次測試讀寫速率,採用有線網路直接與RT-AC56U連線,將隨身碟或隨身硬碟安裝至RT-AC56U後,設定AiDisk,讓Windows 7作業系統偵測到網路磁碟機,並且在透過掛載方式,將網路磁碟掛回本機上,以利CrystalDiskMark偵測並測試,由於首次嘗試,若有錯誤請多包涵並請不吝給予指教

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
DataTraveler Ultimate 3.0 G3與ASUS Z87 Pro主機板上直接安裝並且測試所獲得的數據

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
DataTraveler Ultimate 3.0 G3與RT-AC56U無線分享器安裝,並且掛載回本機後測試所獲得的數據,讀取部分有明顯提升,但是在循序寫入部分則是有變慢的情況

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
DataTraveler G4與ASUS Z87 Pro主機板上直接安裝並且測試(設定為0Fill)所獲得的數據

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
DataTraveler G4與RT-AC56U無線分享器安裝,並且掛載回本機後測試(維持設定為0Fill)所獲得的數據,讀取部分有明顯提升所獲得的數據,在寫入部分則是小幅下降

[XF] AC世代機種、天線完全影藏、USB 3.0加持:ASUS RT-AC56U無線分享器
64GB的HyperX MAX 3.0直接安裝在RT-AC56U無線分享器,並且採用循序讀寫測試所獲得數據

整體而言,ASUS RT-AC56U無線分享器無論在無線或是有線傳輸上都可以提供使用者相當不錯的傳輸效能體驗,目前產品在實體通路或是24小時到貨的網路通路定價皆為NT.4290元,是華碩三款802.11ac無線分享器當中售價最低產品,在功能設計上相當完整,雖然目前802.11ac的支援設備並不多,但是這項具有未來性且正在逐漸轉變我們無線網路傳輸與使用規則的技術,接下來必定會落實在你我生活周遭,何況目前也已經有802.11ac的無線網路卡可以搭配應用,雖然仍須額外安裝,但是使用者可立即體驗到最快的無線網路傳輸,使用者早買早享受,也可以替未來先做準備!謝謝收看~!
