採用被動散熱的映泰 EdgeComp MS-1335U 工業邊緣運算系統

映泰針對工控、邊緣及智慧運算需求，推出採用 Intel 第 13代 Core i5 處理器搭配無風扇被動設計的 EdgeComp MS-1335U 系統，並具有四個影像輸出及多組串列埠。

電腦在現代生活中扮演重要的角色，從家中到辦公室都有不同設計的產品可適用。然而不論是一般文書機或是電競系列，並不代表可適用於任何場合與應用，像是電子顯示看板不需要太強大的運算能力，反而比較需要低功耗與長期穩定運作，而且主機擺設的地點也較受限。因此同樣採用 x86 處理器的系列，就有針對特定的環境與應用而有別於一般筆電或桌機設計的系統。

映泰(BIOSTAR)除了具有消費型的主機板、顯示卡等產品之外，也特別針對工控或是邊緣裝置等應用推出相關的產品，此次我們為大家介紹由映泰推出的 EdgeComp MS-1335U (以下簡稱 MS-1335U)工業邊緣運算系統便是一款具有獨特設計，適合用於特殊環境與應用的主機產品。

產品包裝與外觀

以工控及邊緣運算應用為主的映泰 EdgeComp MS-1335U，包裝採用一般紙盒設計，除了品牌名稱外，並沒有花俏的彩色圖案設計。

紙盒包裝

包裝內部除了主機與電源之外, 主要為 SATA 電源與連接線

MS-1335U 是一款小巧的電腦主機，外觀尺寸為 182x150x45mm ，比 A5 尺寸略小一點。外觀最引人注意的部分是外殼帶有一大片散熱片，也是此款產品最具特色的部分，此散熱片正是全系統最主要的散熱裝置，完全被動式散熱設計，沒有任何風扇輔助，是一款無風扇散熱也沒有噪音的主機！

內部設計

MS-1335U 採用原本設計給筆電使用的 Intel 第13代 Core i5-1335U (Raptor Lake) 處理器，為內建繪圖處理器等高整合性的系統單晶片(SoC)產品。運算核心具有二個效能核心及八個效率核心(2P8E)，而效能核心支援 HyperThreading ，因此全部最多有 12個執行序(10C12T)。效能核心自動超頻最高可達 4.6GHz，而效率核心最高可達 3.4GHz，可提供良好的系統運算能力。

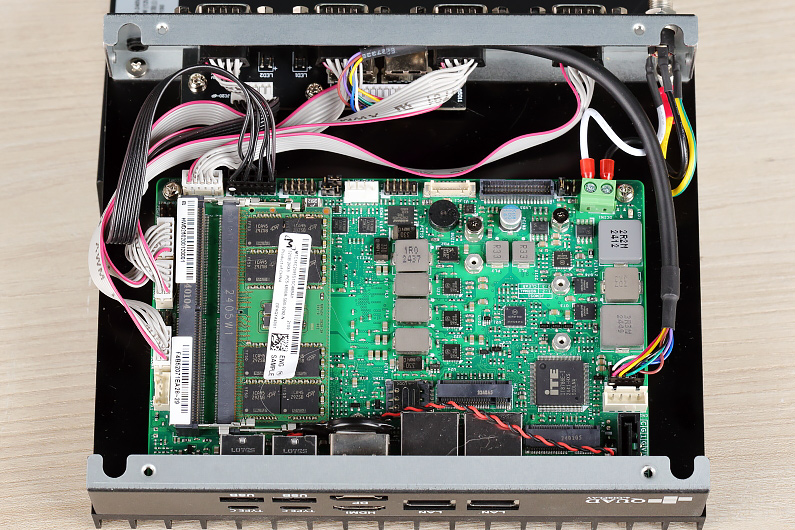

MS-1335U 內部，處理器在電路板下方緊貼散熱片

原本設計給筆電用的 1335U 處理器是具有較低的運作功耗，其基礎功率為 15W，最高可達 55W，因此 MS-1335U 便將處理器晶片產生的熱傳導至機殼上大型散熱片，以維持正常的運作，在室溫環境一般使用時，散熱片溫度並不會太高。

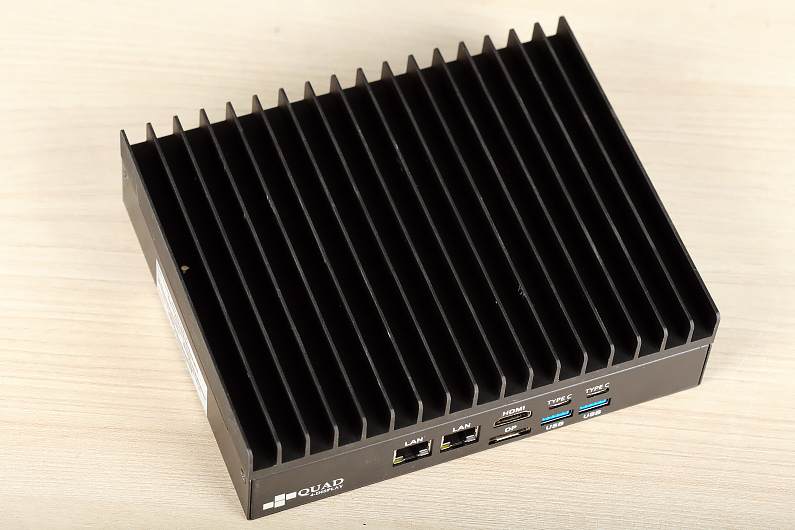

MS-1335U 採用大型散熱片做為被動散熱方式

內建的 Iris Xe 繪圖處理器具有 80個執行單元，具有良好的繪圖運算能力，也支援多個輸出。針對 AI 的應用則有內建 Deep Learing Boost 可加速深度學習，並有專門處理語音及音訊的高斯和類神經加速器(Gaussian & Neural Accelerator , GNA)，可加速神經網路降噪等應用。

要好好運用 CPU 與 GPU 的運算力，除了使用支援的應用軟體之外，還可以使用如 OpenVINO 等工具包以自行開發如電腦視覺或深度學習等應用，讓 MS-1335U 不僅是一般小型 x86 的主機，還可加入更多的智慧應用。

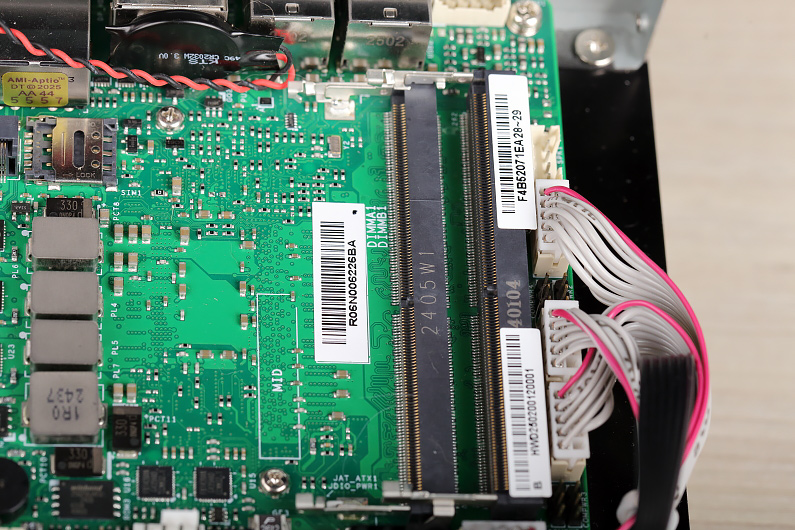

二組 SO-DIMM DDR5 插槽

因為是小型系統設計，其主記憶體具有二組 SO-DIMM DDR5 插槽，可支援 DDR5-5200 記憶體模組，最高容量可達96GB。

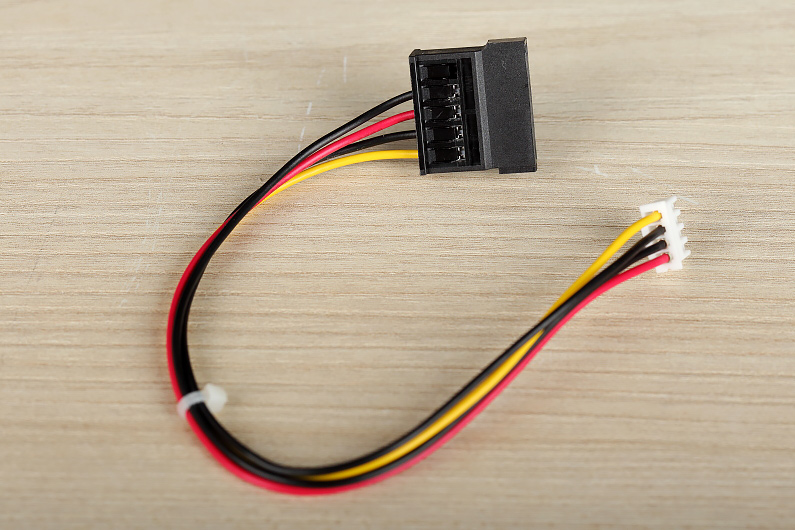

專用的 SATA 電源線

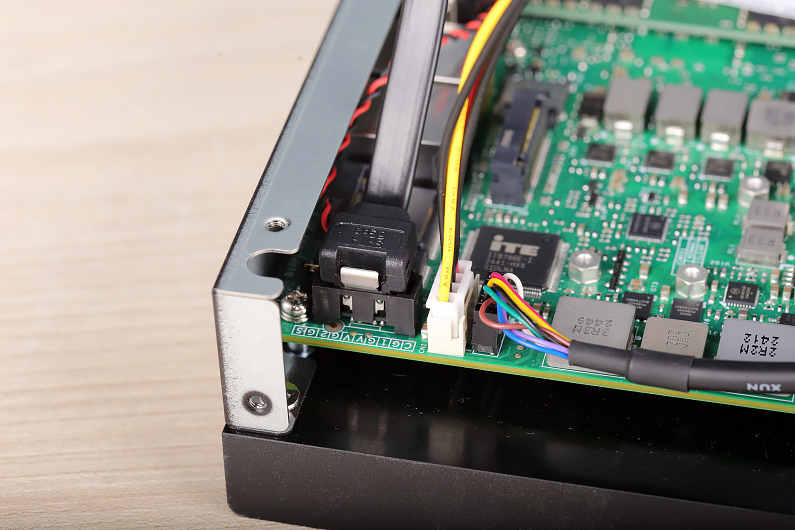

SATA 傳輸線與電源連接位置

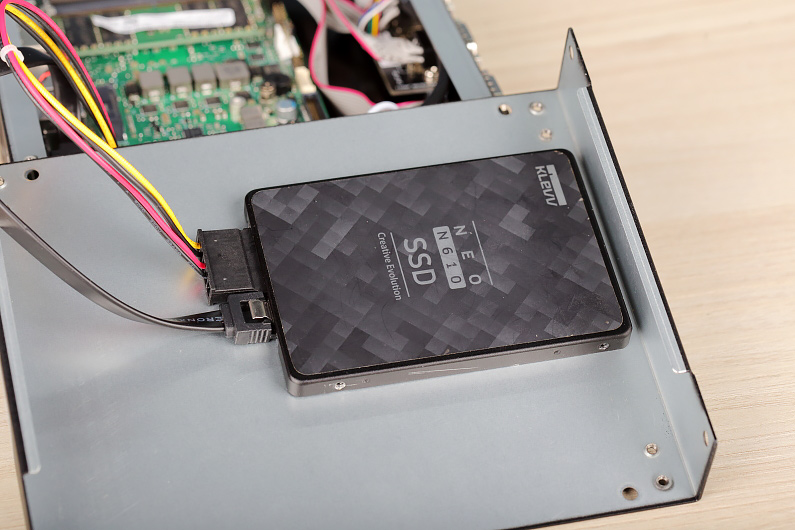

2.5吋的 SSD 可固定在機殼上

儲存功能則可使用 SATA 或是 M.2 PCIe 模組，其中 SATA 僅有一個連接埠，並需要搭配專用的電源線連接主機板以提供標準 SATA 電源接頭，而 2.5吋的 SATA SSD 可用隨附的沉頭螺絲固定於機殼上。

系統具有三組 M.2 插槽，分別支援不同的裝置

主機板上共有三個 M.2 插槽，一個 M.2 B-Key 主要用於 4G/5G 行動通訊模組，一個 M.2 E-Key 用於無線網路／藍牙模組，至於 M.2 M-Key 則是用於 SSD，可支援 2242、2260 和 2280 等尺寸規格。由於系統採用被動散熱，運作時內部溫度較高，因此使用 M.2 SSD時務必採用較耐高溫的工業級產品，以確保能長時間正常運作。

輸出入連接埠

MS-1335U 的前後設有多種輸出入連接介面，前方具有二組 2.5Gb 乙太網路連接埠，分別採用 Intel i226V 與 i226LM 網路晶片，提供更有彈性的網路使用方式。

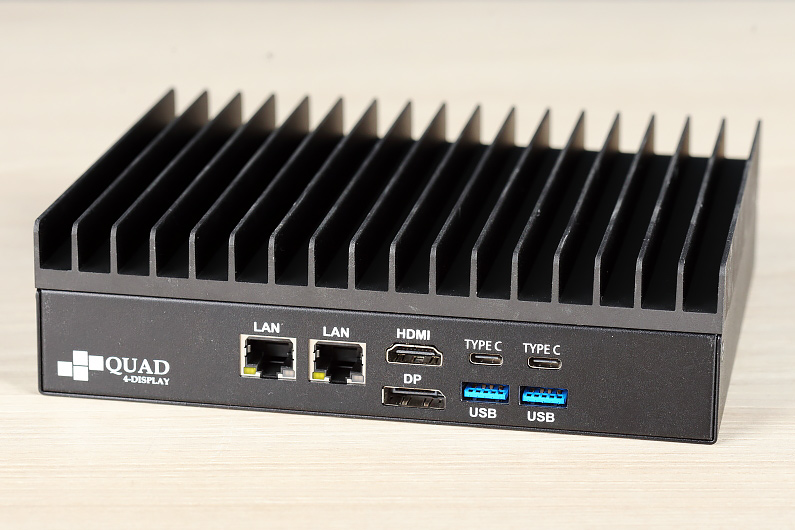

此面設有網路、顯示輸出以及 USB 連接埠，最多可支援四個顯示輸出

要連接高速周邊時，這裡具有二組 USB 3.2 Gen2x1 Type-A (10Gb)與二組 USB 3.2 Gen2x2 Type-C(20Gb)。其中二組 USB Type-C 還支援 Alt-Mode 影像輸出，加上原本各一組的 HDMI 與 DisplayPort，讓 MS-1335U 最多可連接四組顯示裝置。

另一側主要設置四組串列埠，其中三組可依需求設定成RS(EIA/TIA)-232、422 或 485

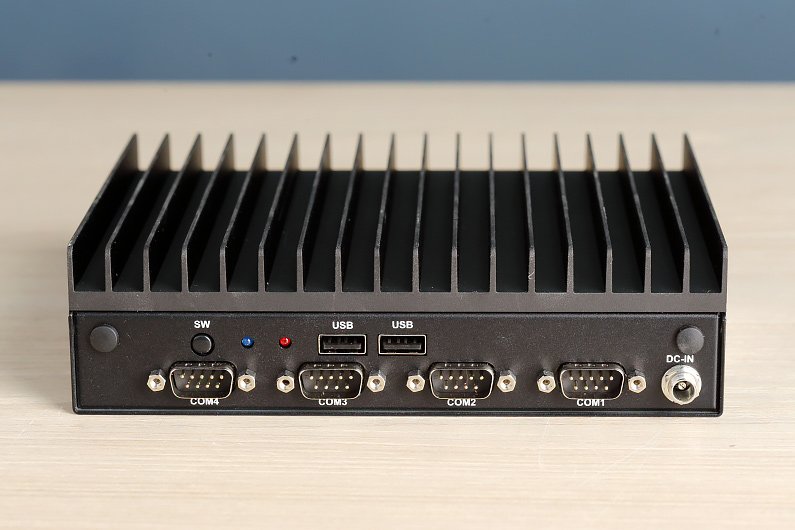

由於不少工控環境的機台或設備是採用串列埠與主機連接，因此 MS-1335U 後方提供四組串列埠，其中三組可依需求在 BIOS 中設定成 RS(EIA/TIA)-232、422 或 485 模式，剩下的一組就僅能支援 RS-232，支援連接的設備非常廣泛。

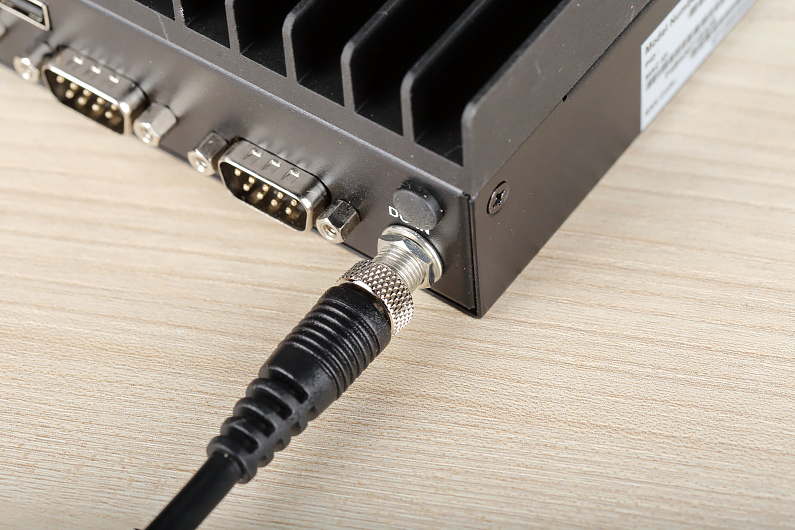

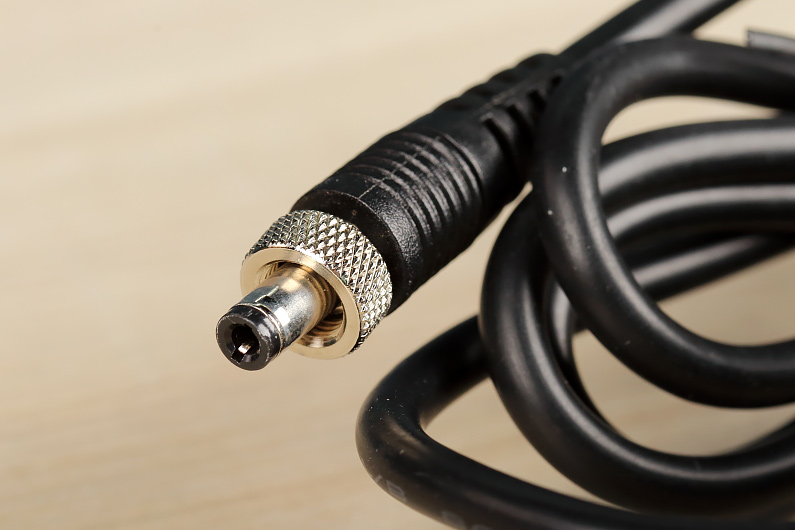

電源連接頭具有鎖定設計

在串列埠之外，這一側還有二組 USB 2.0 以及電源連接器，考慮到使用彈性，它的電源可使用 9-24V 直流電，出廠隨附的變壓器為 12V DC，功率輸出可達 90W。而為了確實連接，電源連接頭還特別加上旋轉固定設計以免鬆脫。

簡易性能測試

以工控或邊緣運算應用為主的 MS-1335U，其效能表現並不是最主要的訴求，不過我們仍有使用軟體做簡單的效能測試做為參考。

MS-1335 測試時加上美光 Crucial DDR5-4800 SO-DIMM 32GB 記憶體以及Corsair Force MP600 1TB M.2 Gen4x4 SSD。測試軟體則是 PCMark 10、CPU-Z 與 CineBench 2024.1.0。

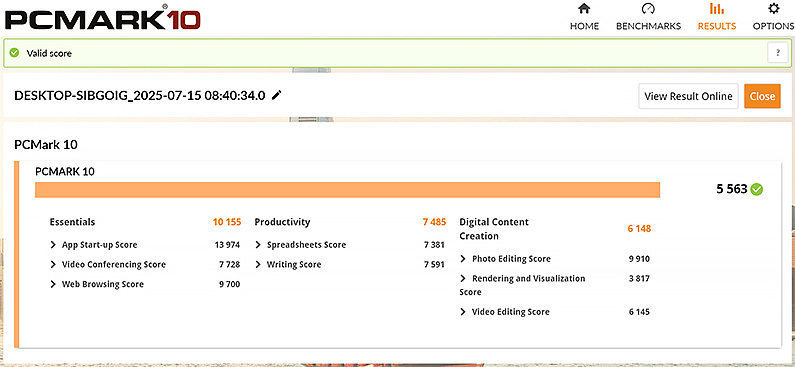

PCMark10 測試結果

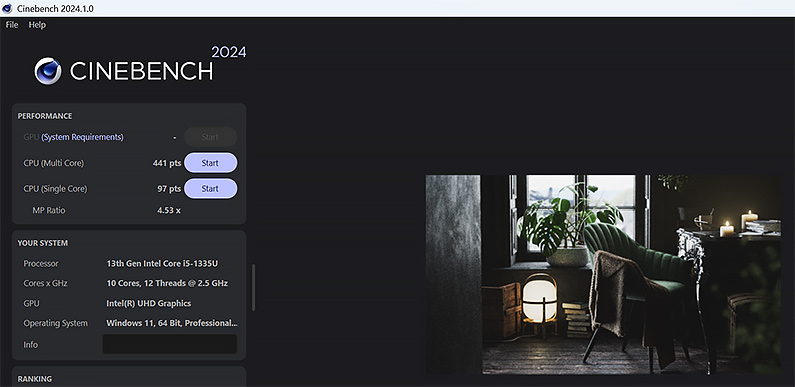

Cinebench 2024測試結果

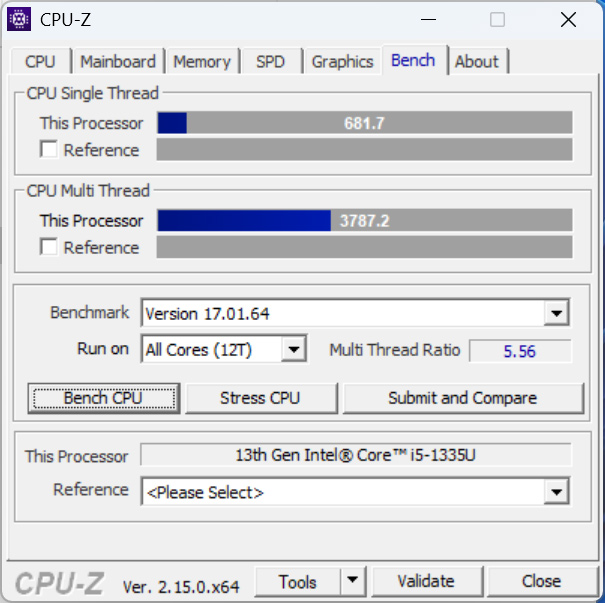

CPU-Z 內建性能測試

結語

BIOSTAR 映泰推出的  EdgeComp MS-1335U 採用被動式散熱設計，並有四組顯示輸出與四組串列埠，再加上可支援 AI 應用，除了可應用於傳統工控或其它相關嵌入式應用領域之外，也能應用於電腦視覺等智慧運算場合。
