梟鷹襲來！ROG STRIX Z890-F GAMING WIFI 主機板開箱 | 16相110A、五槽M.2、WiFi7

隨著 Intel 新一代的 Core Ultra 200S 系列處理器的問世，華碩也跟著更新了配套的新世代 Z890 主機板產品線。今天要介紹的這張 ROG STRIX Z890-F GAMING WIFI 就是屬於面對主流玩家的 STRIX 系列，但卻有多項與滿血ROG看齊的設計，包括DDR5 NitroPath DRAM，還有諸如M.2 Q-Latch、Q-Slide、Q-Release 到 PCIe Q-Release Slim的種種方便DIY玩家使用的「Q-Design」設計，也能透過BIOS 的 Q-Dashboard 完整掌握主板連接的裝置資訊。同時這張主機板也擁有WIFI 7、ThunderBolt 4、5 x M.2等豪華規格，算得上是一款戰力強悍的高階主機板。

規格：
尺寸：ATX(30.5cm x 24.4cm)
處理器支援：Intel Core Ultra 200 Series
處理器腳位：Intel LGA 1851
CPU 供電相：Teamed 16(110A)+1(90A)+2(90A)+2(80A) Power Stages
晶片組：Intel Z890
BIOS：1 x 256Mb Flash ROM、UEFI AMI BIOS
記憶體：4 x DIMM, MAX 192GB, DDR5 8600+(OC) CUDIMM、NitroPath DRAM
顯示輸出：DP、HDMI 2.1、2 x Thunderbolt 4 Type-C（DisplayPort 1.4 內顯輸出）
Thunderbolt：2 x Thunderbolt 4 Type-C（PCIe、USB）
擴充插槽：1 x PCIe 5.0 x16（x16, x8/x4/x4）、1 x PCIe 4.0 x16（x4）
儲存埠：4 x SATA 6Gb/s、M.2_1 CPU PCIe 5.0 x4、M.2_2 CPU PCIe 4.0 x4、M.2_3 PCIe 4.0 x4、M.2_4 PCIe 4.0 x4、M.2_5 PCIe 4.0 x4 with SATA modes
網路：Intel 2.5GbE、ASUS LANGuard
無線：Intel BE200 802.11be Wi-Fi 7 2×2 320MHz、BT 5.4
音訊：ROG SupremeFX 7.1 ALC4080、Savitech SV3H712 AMP
USB埠：1 x USB 20Gbps Type C（前置）、2 x USB 5Gbps（前置）、2 x Thunderbol 4 Type-C、6 x USB 10Gbps（4A2C、一個有30W PD 快充）、4 x USB 5Gbps、4 x USB 2.0（2 個前置）
RGB：3 x ARGB 4-1pin
FAN：1 x 4-pin CPU、1 x 4-pin CPU OPT、1 x 4-pin AIO PUMP、5 x 4-pin Chassis



ROG STRIX Z890-F GAMING WIFI 開箱

ROG STRIX Z890-F GAMING WIFI 是 ROG STRIX 系列的二把手，各項用料與工藝皆與旗艦產品看齊；Teamed 16(110A)+1(90A)+2(90A)+2(80A) 的 Power Stages 供電設計，並採用 L 字型的熱導管 VRM 散熱器替供電元件散熱；NitroPath DDR5記憶體插槽，支援最大 192GB 記憶體容量與 8600+(OC) CUDIMM 超頻記憶體時脈。

ROG STRIX Z890-F擁有5組 M.2 硬碟插槽，相較於同系頂級產品，這張主機板的M.2少了兩條與第一組 PCIe分通道的 M.2 插槽，全都是直接使用處理器與晶片組提供的帶寬來直連，包括 SATA 插槽在內都不必擔心會有衝突的情況。一條PCIe 5.0 M.2 與四條 PCIe 4.0 M.2 的規格基本上也很難不夠用了，要是有萬一，還有一條PCIe 4.0×16（x4）可以留給玩家轉接使用。

網路方面採用2.5GbE LAN 與 Wi-Fi 7 無線網路，結合 Q-Antenna 快拆天線設計；音效採用系列常見的 ALC4080 音效晶片、Savitech SV3H712 AMP，提供 3.5mm Line In/Out 與 S/PDIF out。總共有著 19 個 USB 連接埠，包含前置 USB 20Gbps 、前置 USB 5Gbps、2 個 Thunderbol 4 Type-C 等豪華I/O 配置。

這張主機板與同系老大 ROG STRIX Z890-E 主要的差異就在供電少了兩項，後 I/O 兩個USB 降為 2.0 規格，並取消了兩條與第一組與 PCIe分通道的 M.2 插槽，整體差異並不大。

▲ ROG STRIX Z890-F GAMING WIFI 外箱

▲ 背面標註著產品規格與特色說明



這代 STRIX Z890-F 維持了系列一貫的黑化設計，整體布局與同代Hero雷同，大體積的VRM散熱器延伸至I/O檔板，第一根 M.2 上有 Q-Release 一鍵拆裝散熱器的設計。

I/O檔板上的鏡面部分則是Polymo 燈效，隨著燈光能夠看到 ROG Logo與 STRIX 字樣隨燈光閃耀，主機板的背面則印上了大體積的像素風敗家眼。

▲ ROG STRIX Z890-F GAMING WIFI 正面

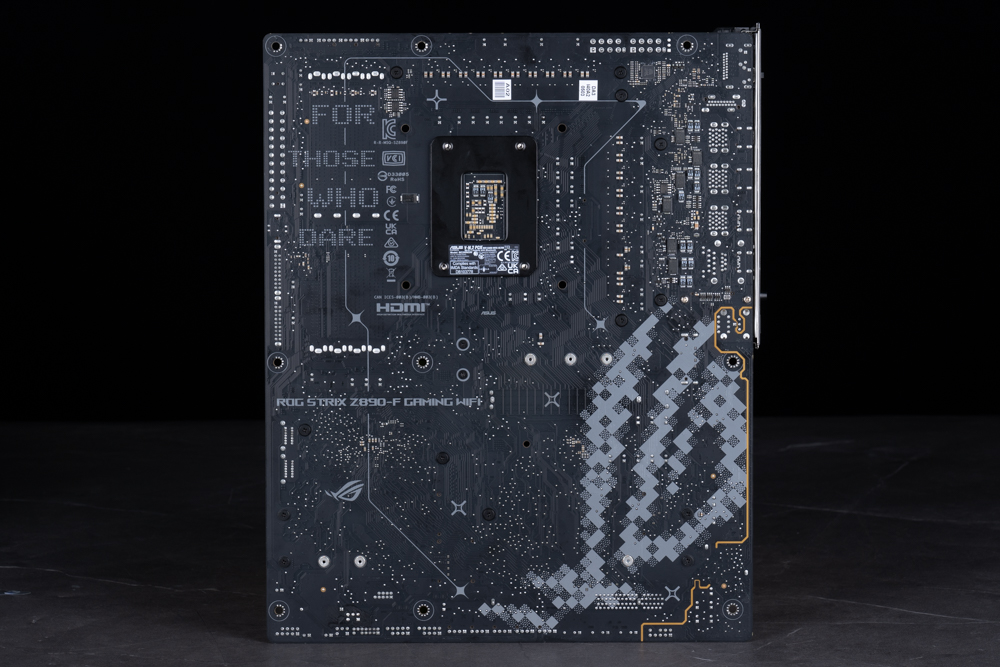

▲ 背面的巨大敗家眼



隨主機板附送的配件還有簡易說明書、ROG信仰貼紙和鑰匙圈、兩條 SATA 線、Q-Antenna 快拆天線，還有給 M.2 SSD 使用的一些小配件，

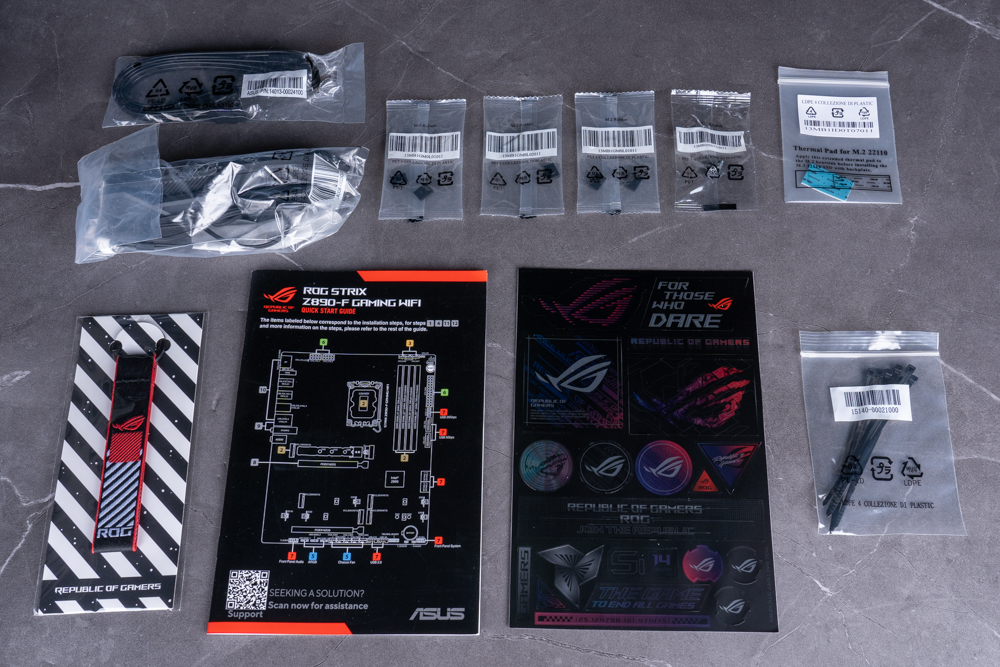

▲ 主機板配件

▲ 方便安裝的快拆式 Q-Antenna Wi-Fi 7 天線，底部為磁吸式設計



ROG STRIX Z890-F GAMING WIFI 主機板提供 4 DIMM NitroPath DDR5 插槽，支援最高 192GB 容量與 CUDIMM DDR5 8600+(OC) 的超頻實力。華碩獨家的 NitroPath DDR5 插槽，新插槽縮短內部針腳的長度，並將針腳彎成環狀的造型，藉由縮短過長的針腳能夠比一般插槽帶來約 400 MT/s 的記憶體超頻空間，更容易達到較高的記憶體速度。

而在主板右上角這區，則是設計有 ATX 24-pin 主機板供電，前置 USB 20 Gbps Type-C 插槽與兩組前置 USB 5Gbps 插槽。此外，開機 / Flex Key 等按鍵、處理器風扇PWM針腳，以及Q-LED 燈號都在集中在主板右上角這區。

▲ 主板右上角 ATX 24-pin、USB-C 20Gbps、USB 5Gbps x 2、4 DIMM DDR5



主板採用 LGA 1851 腳位支援 Intel Core Ultra 200S 系列處理器，搭配 Teamed 架構 16 相 110A VccCore + 1 相 90A VCCGT + 2 相 90A VCCSA + 2 相 80A VNNAON 的 Power Stages 供電設計，並使用上大體積 VRM 散熱器採用L 字型外加熱導管鎮住供電元件。

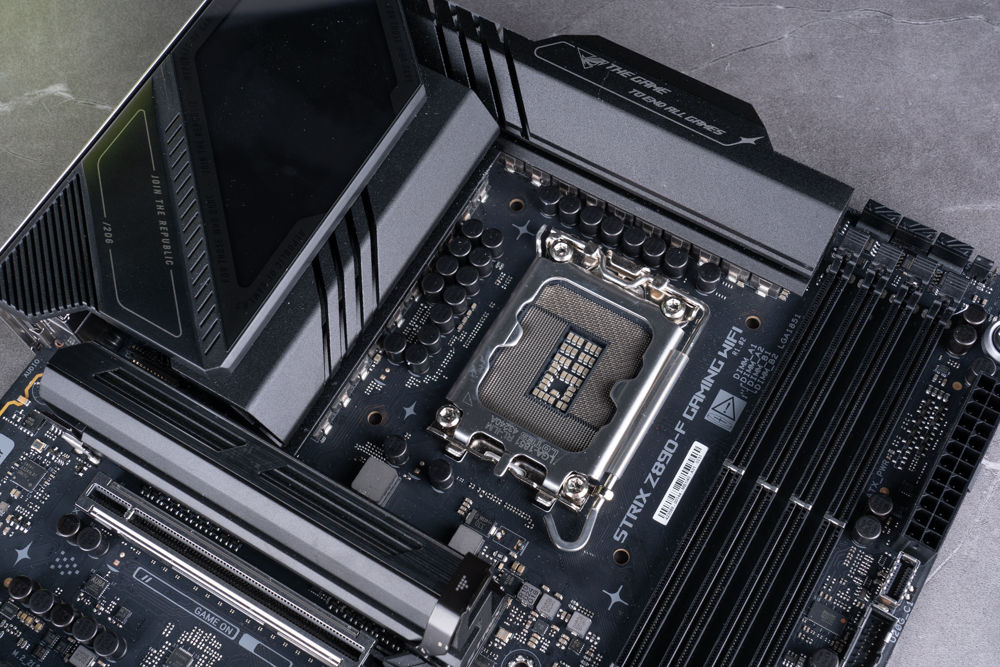

▲ LGA 1851 插槽與VRM散熱

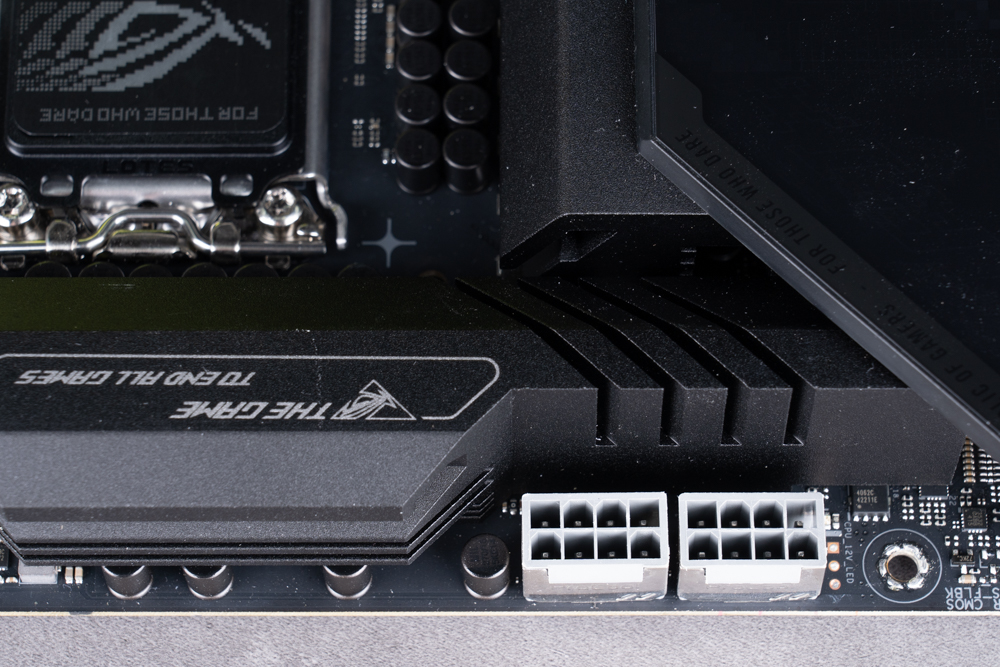

▲ CPU 使用雙 8-pin 供電



主機板右下方的儲存區，這邊就相對比較沒什麼亮點了，常規的 4 個 SATA 6Gb/s，隨著m.2硬碟的普及，現在的主機板都偏向縮減 SATA 的數量，但這邊仍然給到了 4 組，用來連接大容量傳統硬碟存放冷資料十分夠用。

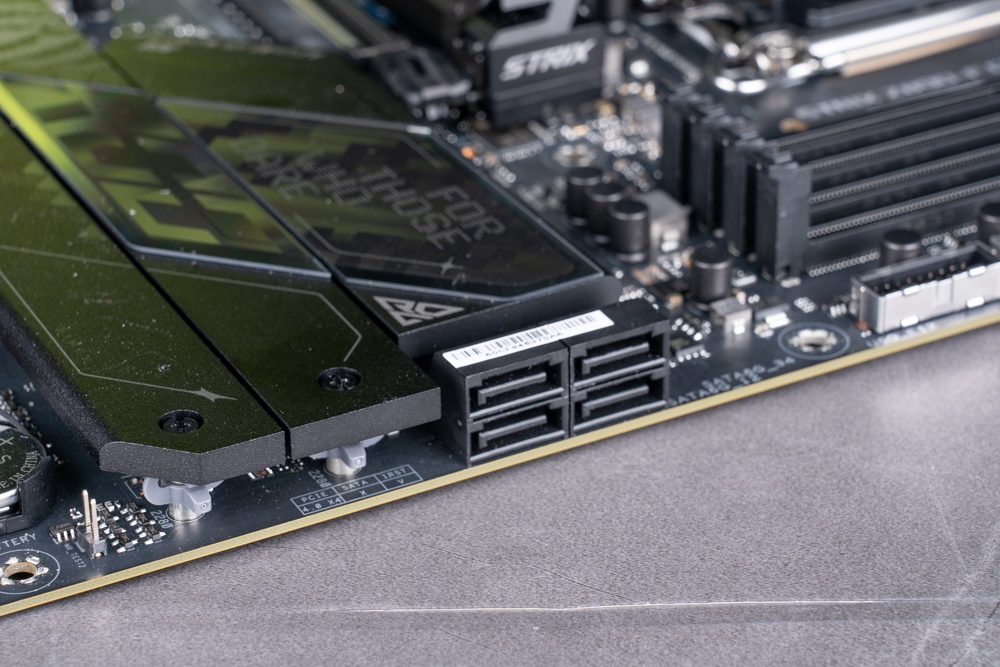

▲ 4 組 SATA 以今天的標準來說算是給的不少



從一開始設計的 Q-Code 顯示 Debug 燈號，接著 Q-LED 更明確的指出 CPU / DARM / VGA / BOOT 的四個開機狀態，再接著整合一體式 I/O 背板，種種的 Q-Design 都讓 DIY PC 變得更加容易且方便，而這次 ROG 針對 M.2 與 PCIe 插槽也有著新的便利設計。

STRIX Z890-F 的 M.2 散熱片採用 M.2 Q-Release 設計，只要將前方的金屬桿往前推就能取下 M.2 散熱片，因為第一組 M.2 支援最長 22110 的關係，因此固定 M.2 SSD 的方式改為 M.2 Q-Slide 卡扣安裝，讓安裝更佳便利。

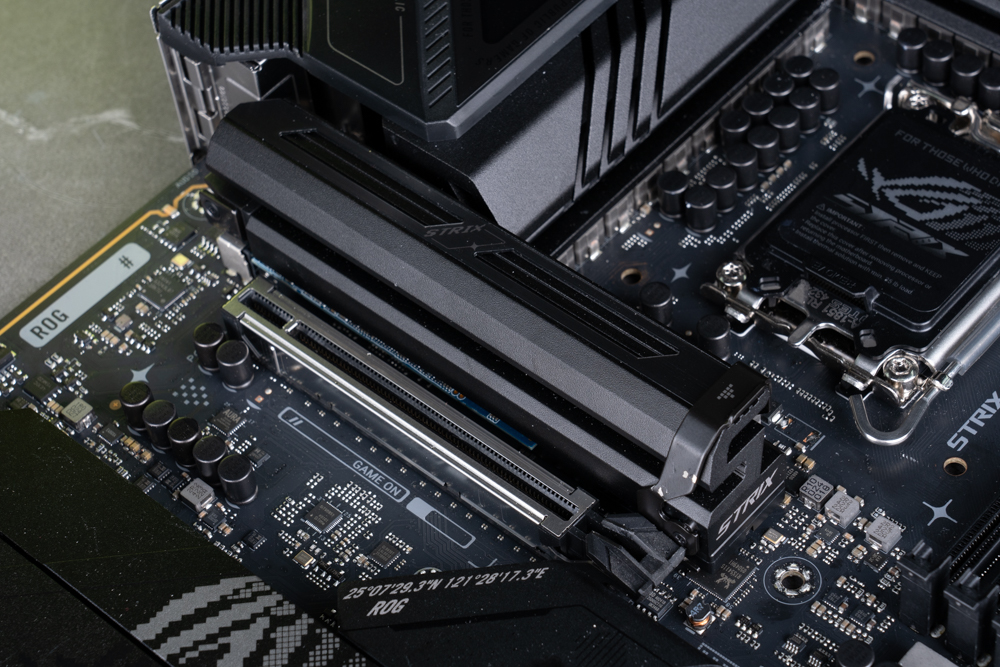

▲ M.2 Q-Release 散熱器

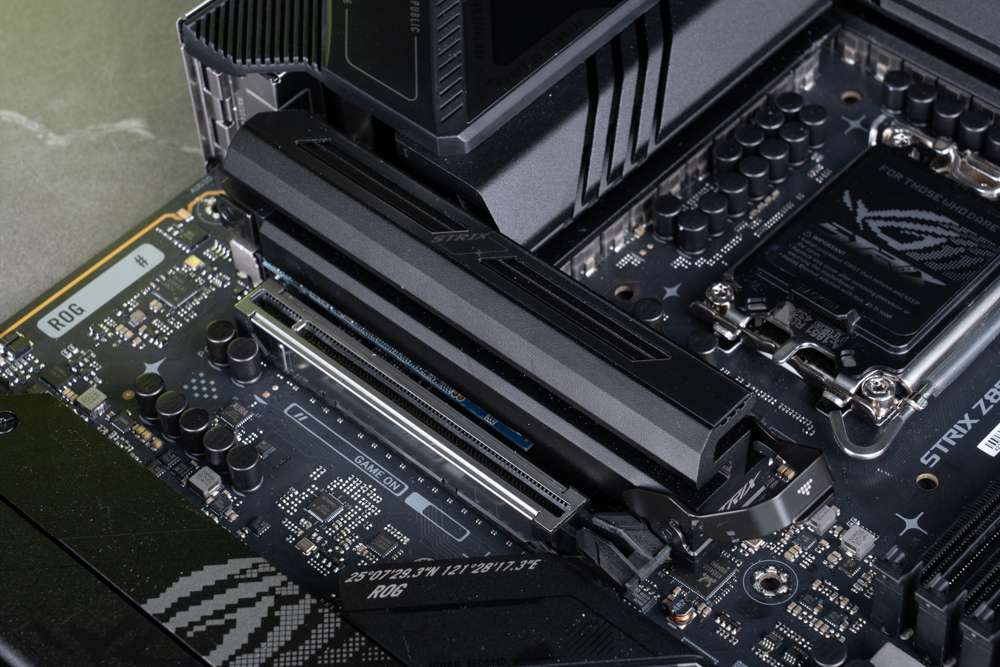

▲ 將金屬推桿往前推

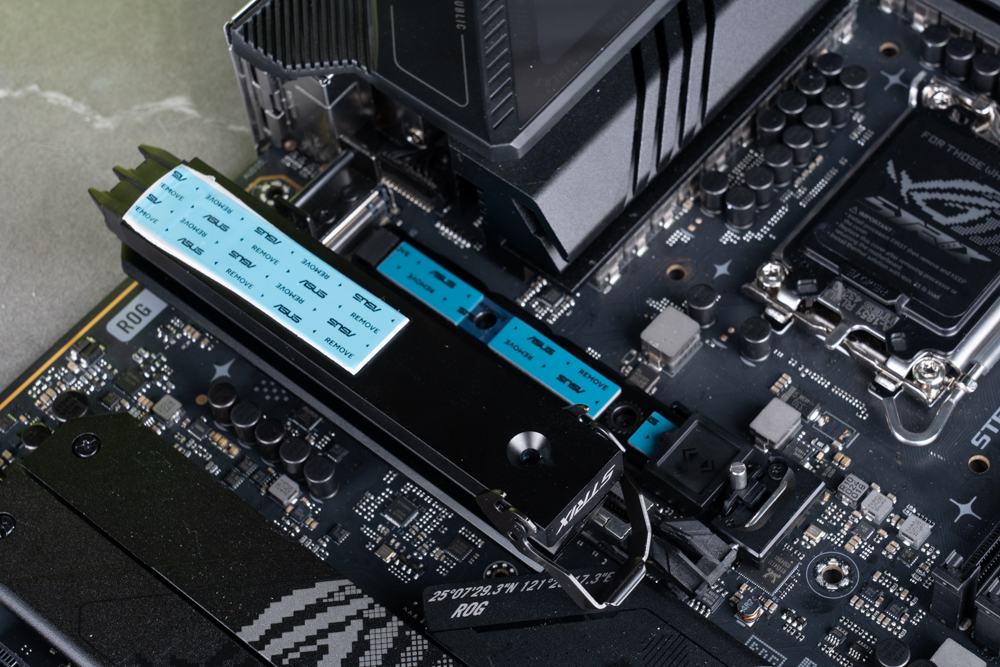

▲ 就可直接取下 M.2 散熱器

▲ 第一組 M.2 採用 Q-Slide 卡扣固定 SSD



ROG STRIX Z890-F GAMING WIFI僅只有一組 PCIe 5.0 x16 插槽，採用新一代 Q-Release Slim 自動退卡設計。PCIe Q-Release Slim的設計是在PCIe插槽靠檔板的一側藏了一根退卡針，當顯卡或任何 PCIe 介面卡插入時，會將這個 Pin 針往下壓，藉此連動將 PCIe 卡扣固定，因此當需要移除介面卡時，只需將靠外側的部分先提起就可輕鬆拆下。

除第一根 PCIe 5.0 x16 插槽外，還額外提供了一條 PCIe 4.0 x16（x4）插槽可使用。

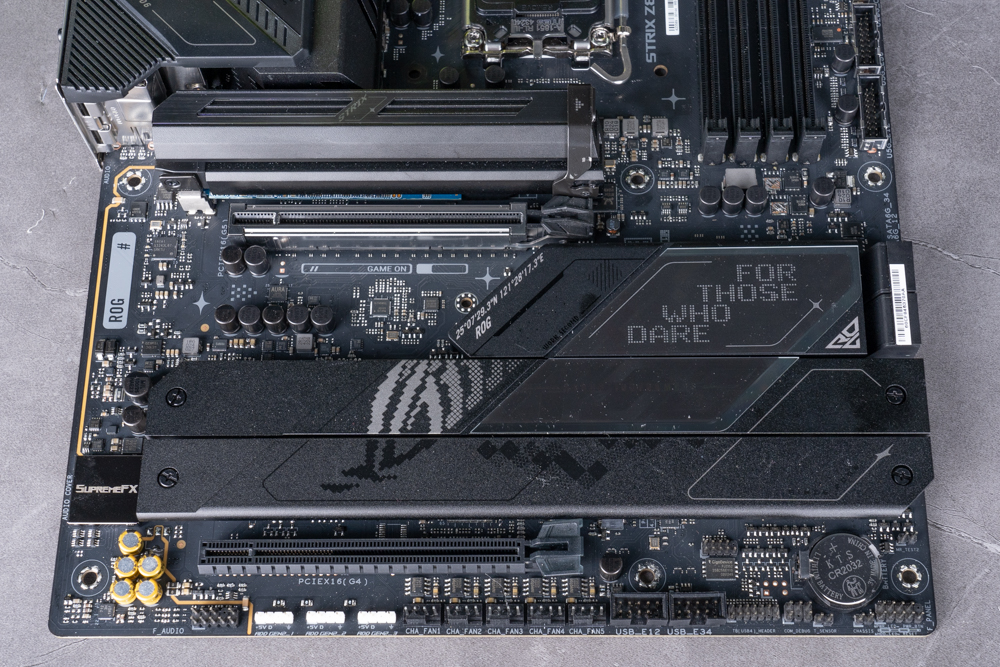

▲ PCIe 插槽與 M.2 散熱片

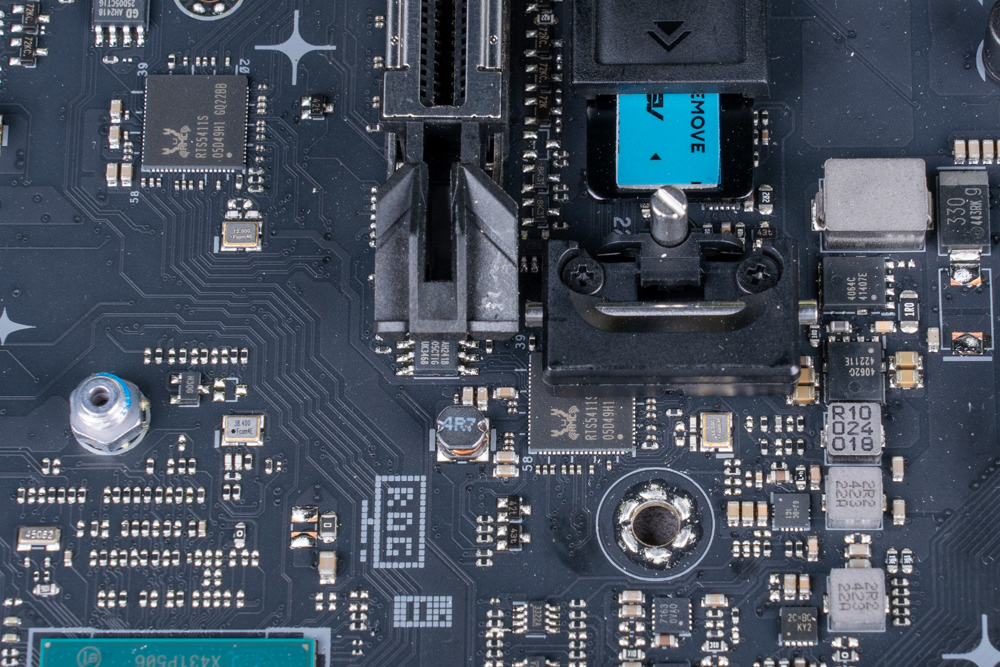

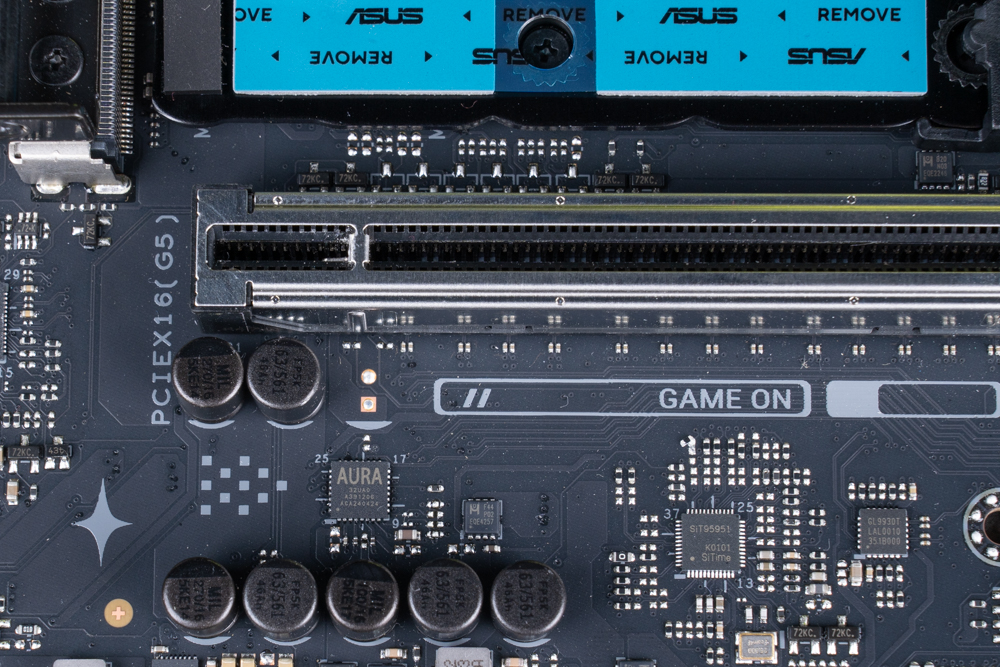

▲ PCIe Q-Release Slim 插槽內的退卡針



主板的 M.2_1 與 M.2_2 都採用 CPU 提供的通道，分別提供 PCIe 5.0 x4 與 PCIe 4.0 x4 通道；至於剩下的 M.2_3、M.2_4與 M.2_5 則是使用了晶片組提供的 PCIe 4.0 x4 頻寬。

主板的 M.2 插槽都採用蝴蝶形狀 M.2 Q-Latch 固定 SSD，若要安裝 M.2 2230 這種小尺寸的則可使用配件中的 M.2 Q-Slide 卡扣來固定。

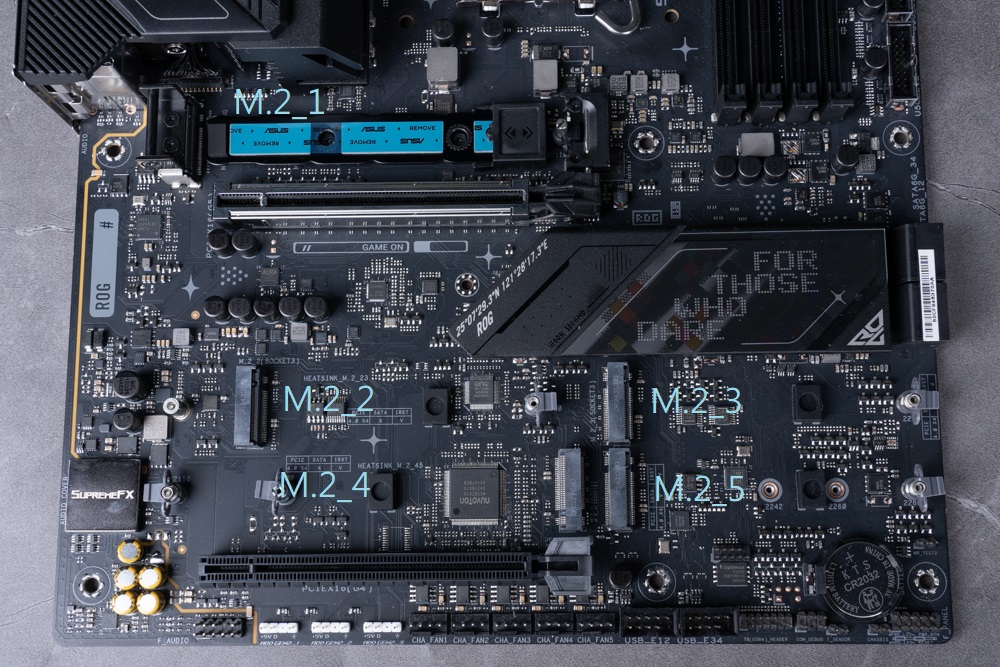

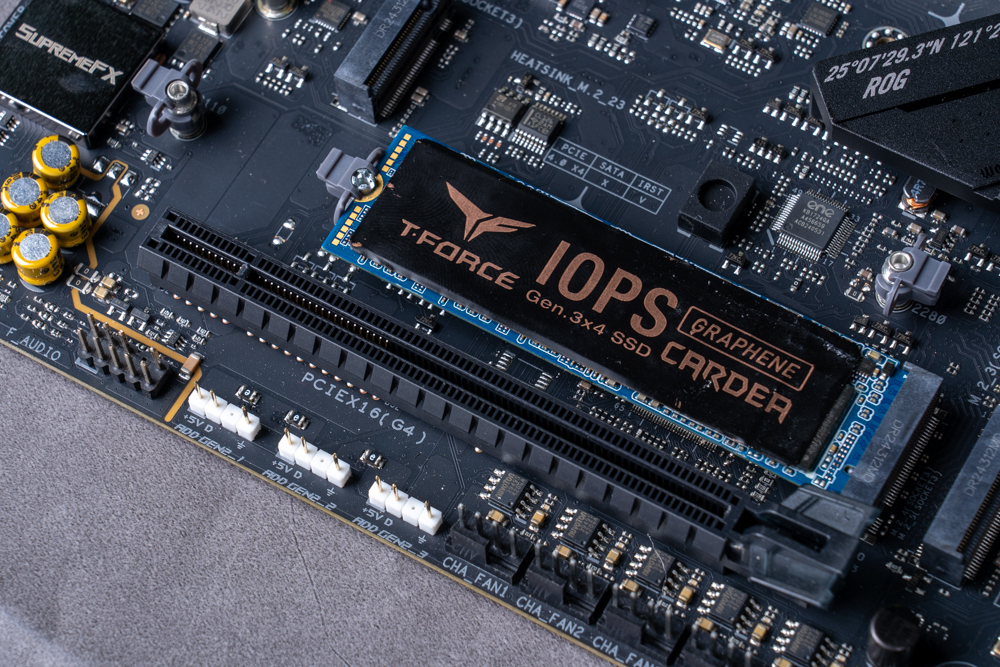

▲ 主機板 M.2插槽

▲ 蝴蝶形狀 M.2 Q-Latch 固定扣

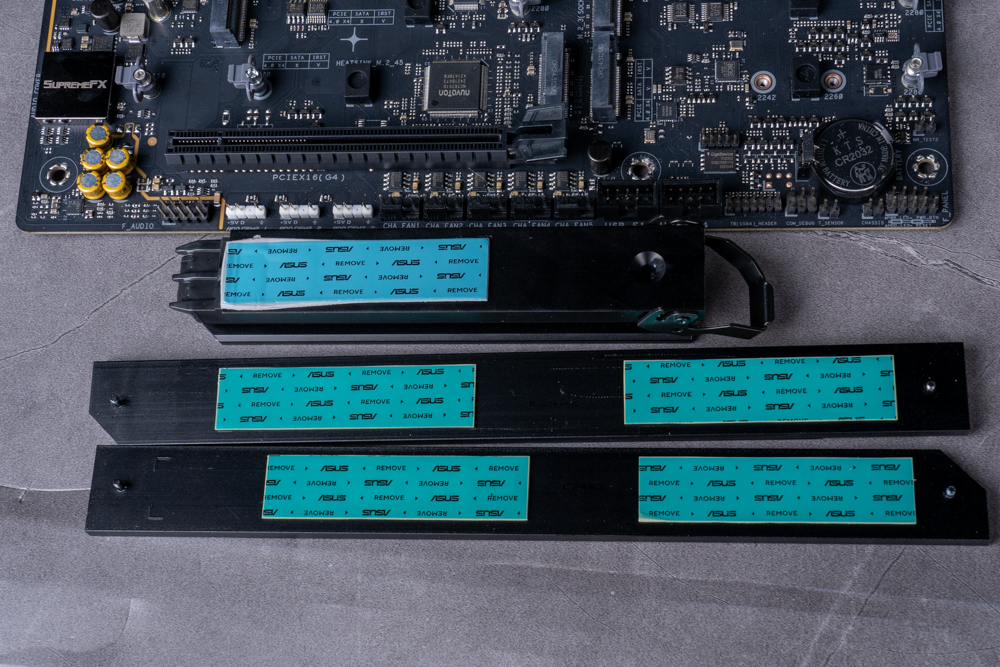

▲ M.2 散熱片



一體式後 I/O 背板，一樣提供便利的 Clear CMOS 與 BIOS FlashBack 按鈕；顯示的部分有 DisplayPort、HDMI 與 2 個 USB-C 40Gbps 共 4 組內顯輸出。USB 方面包含 2 個 Thunderbolt 4 Type-C 40Gbps、2 個 USB-C 10Gbps(其中一個支援30W PD快充)、4 個 USB-A 10Gbps、4 個 USB-A 5Gbps 與 2 個 USB 2.0。

網路則為 2.5GbE RJ-45 有線網路，以及採用 Q-Antenna 快拆天線的 Wi-Fi 7 無線網路；音效這代就只剩 3.5mm Line OUT 與 Mic In，但仍然提供數位 SPDIF 輸出。

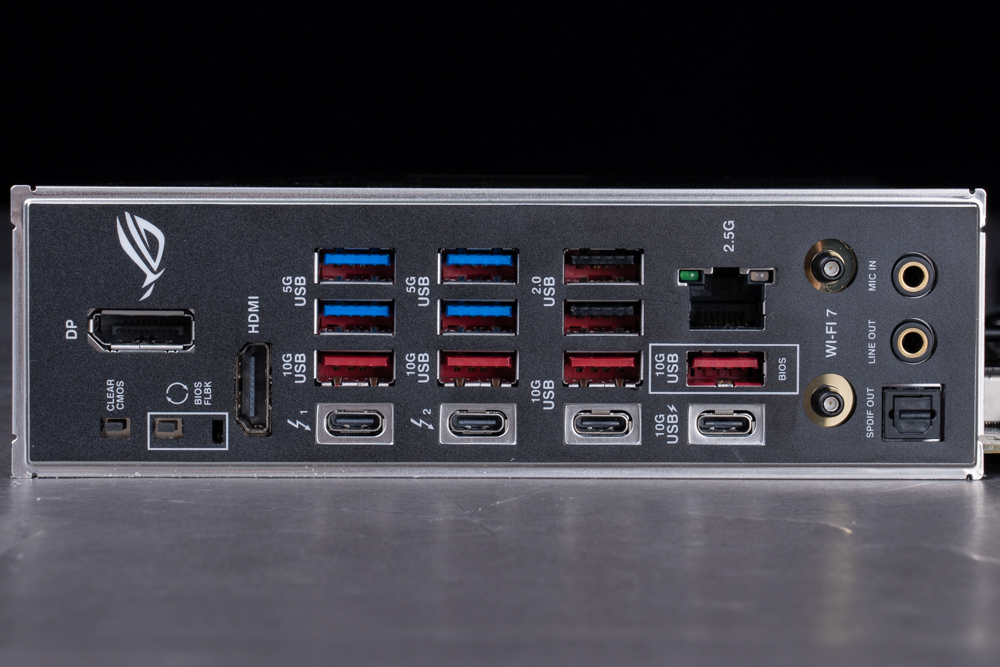

▲ 一體式後 I/O



ROG STRIX Z890-F GAMING WIFI 主板用料

介紹完 ROG STRIX Z890-F GAMING WIFI 的功能與外觀後，接下來就輪到揭下其華麗的馬甲，一窺其主機板上使用的原件與設計。

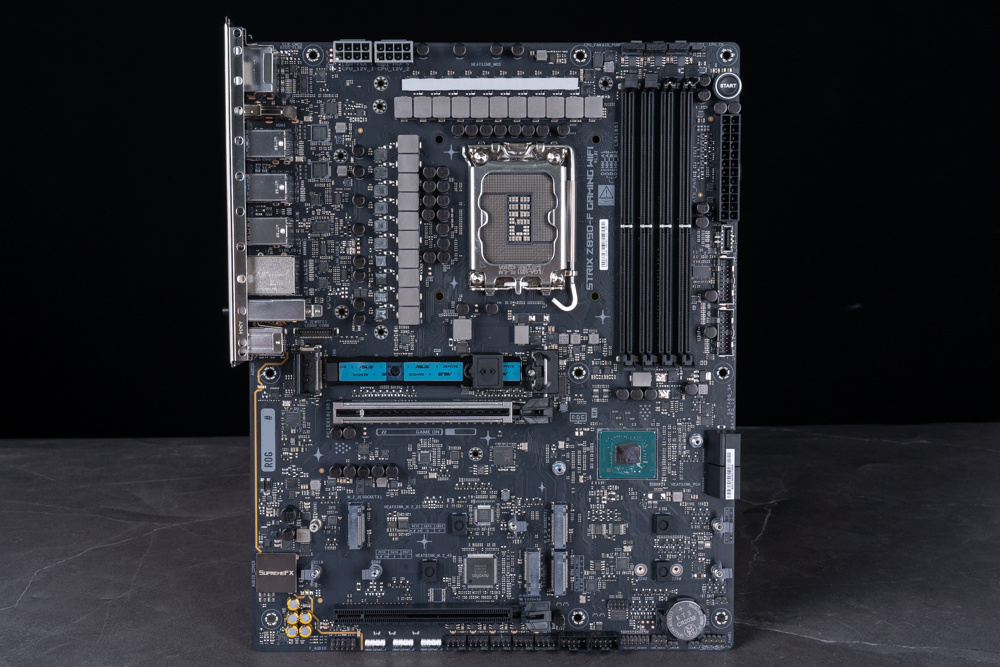

▲ 完整主機板正面外觀

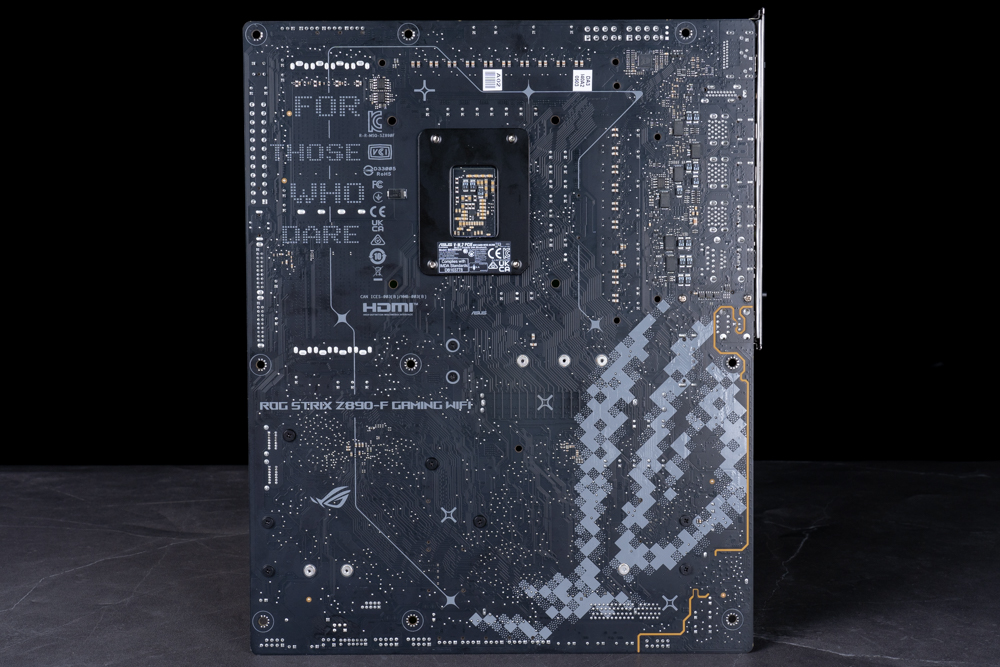

▲ 主機板背面，背部其實沒有任何覆蓋件

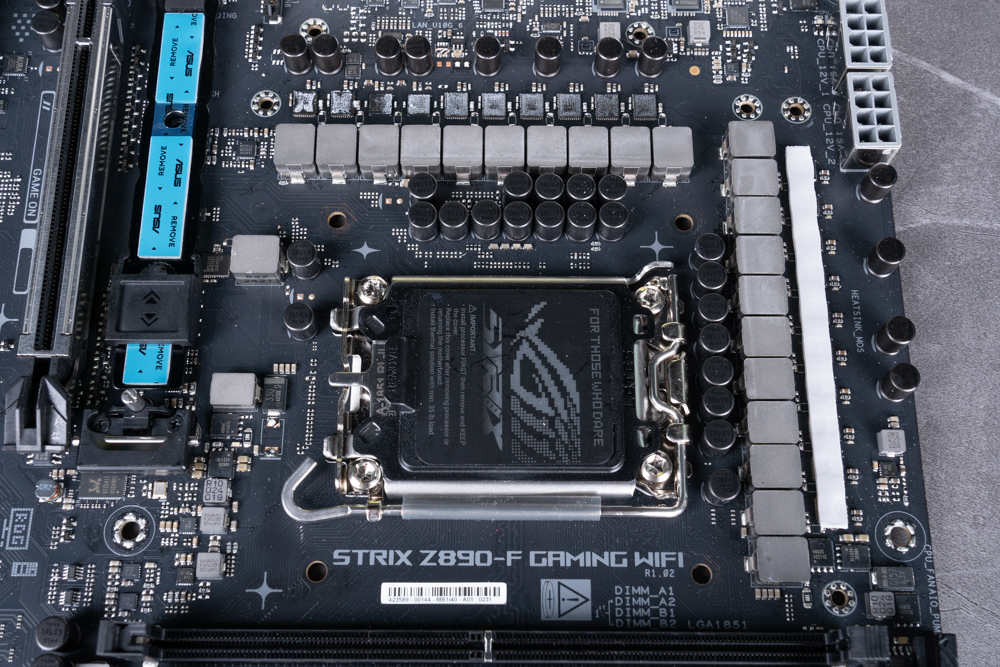

▲ CPU 供電採用 Teamed 16(110A)+1(90A)+2(90A)+2(80A) Power Stages

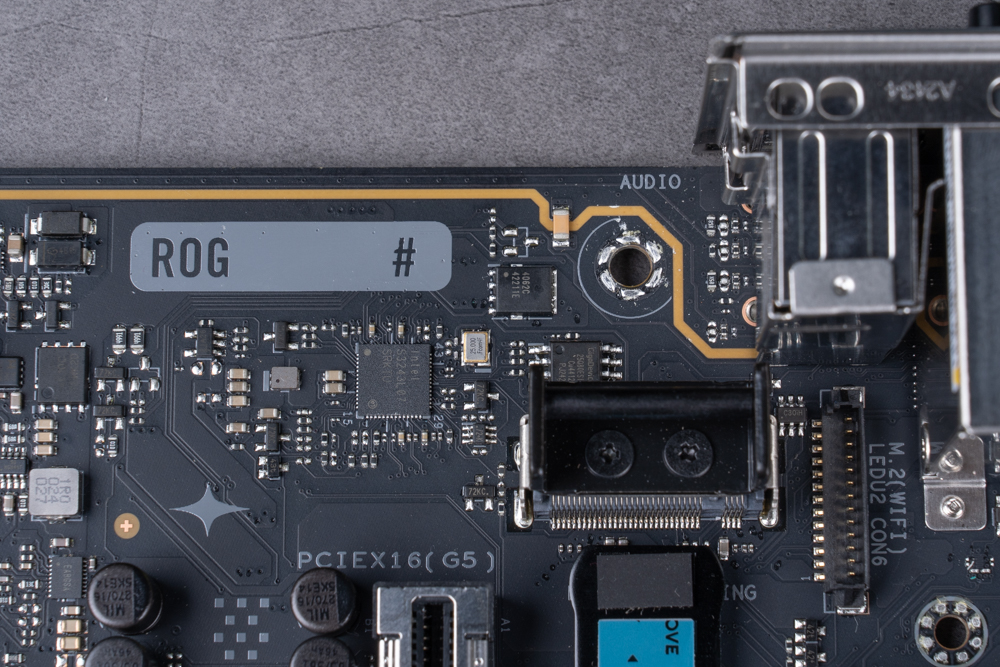

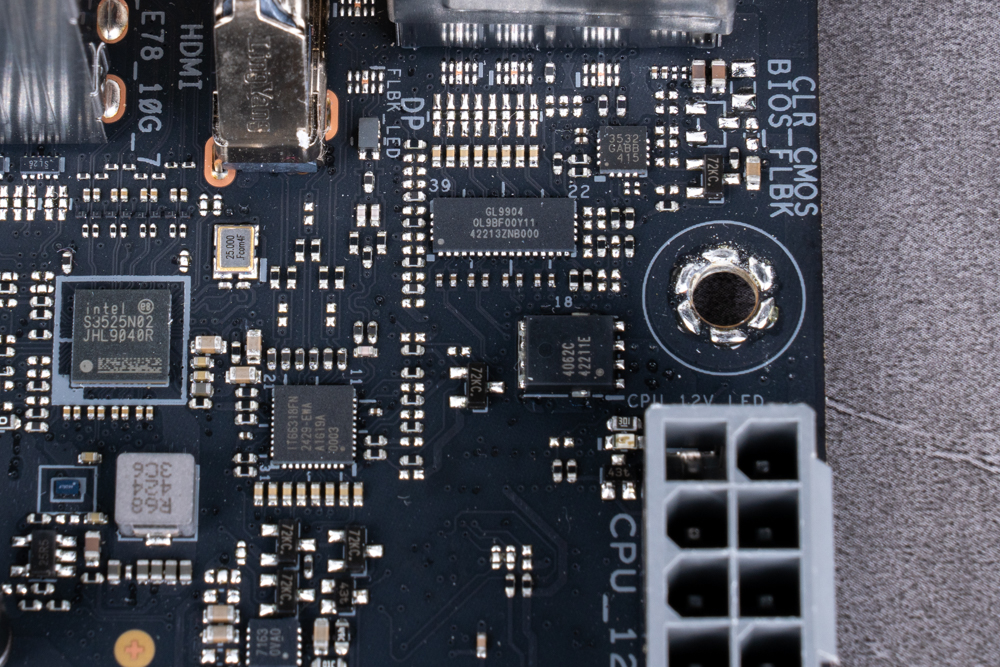

▲ 後 I/O HDMI 的 IT66318FN Retiming Buffer 與 Display Port 的 GL9904 控制晶片

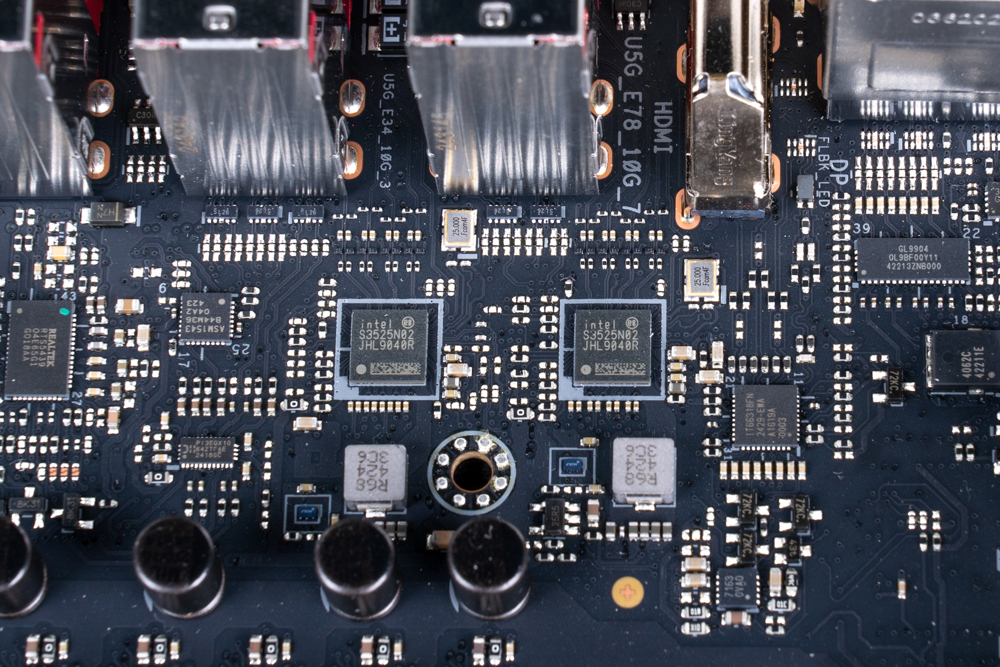

▲  後 I/O 兩顆 Intel JHL9040R Retimer。這代處理器已經包含 Thunderbolt 功能，因此僅需搭配重定時器與訊號中繼器晶片，支援 40Gbps、DP、USB 10G 等功能。

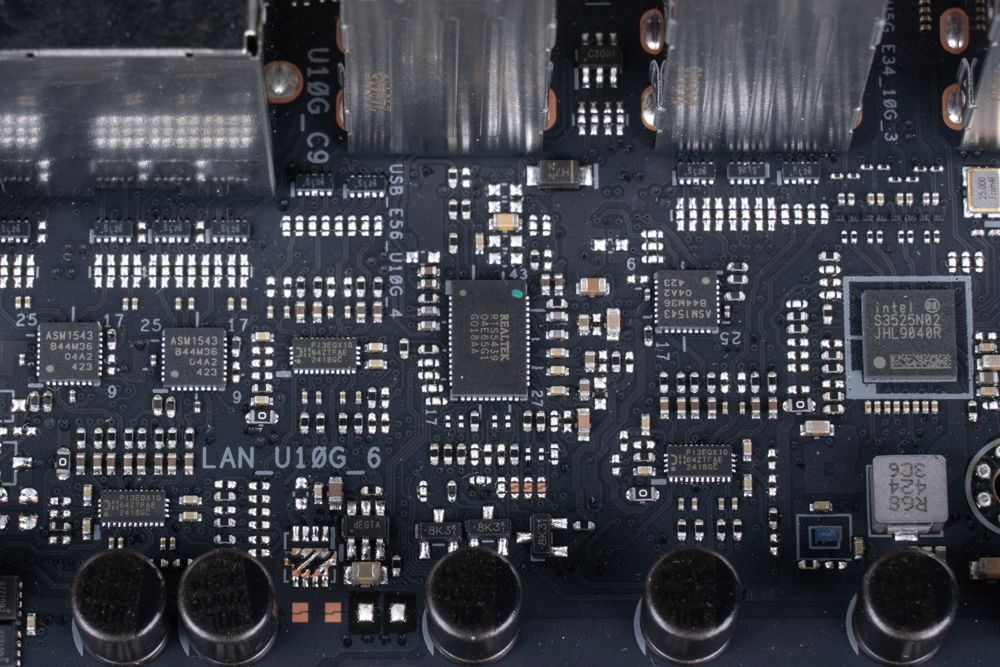

▲ Realtek RTS5439 USB4 HUB Router，用來滿足各種 USB、Thunderbolt 連接所需的類比與數位電路

▲ VRM DiGi+ EPU ASP2432，處理 CPU 供電

▲ Intel I226-V 2.5GbE 網路晶片

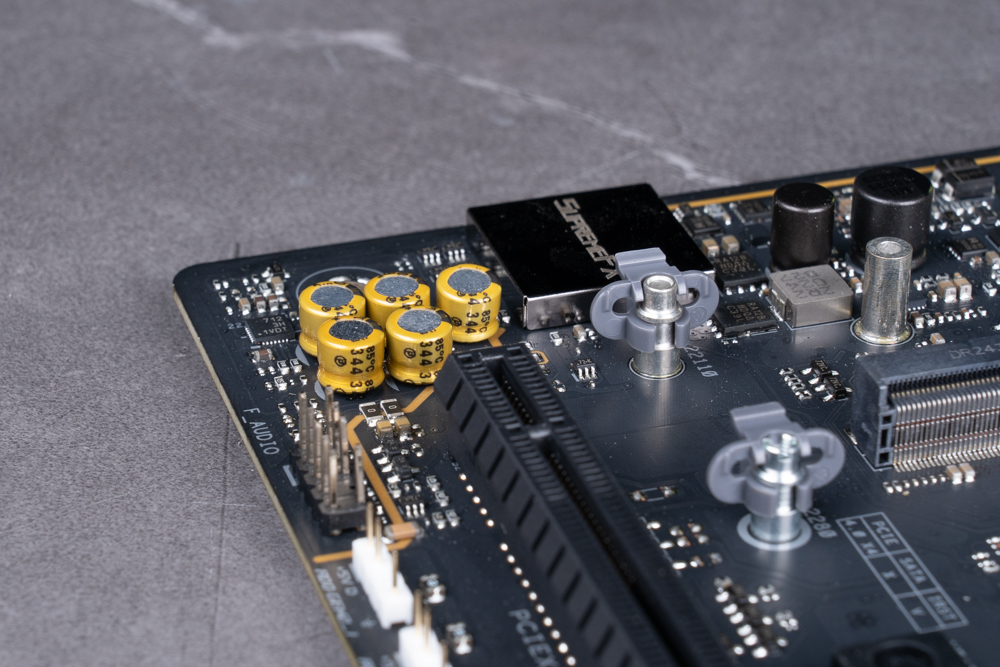

▲ Realtek ALC4080 音效晶片與電容

▲ 兩顆 RTS5411S USB3.2 Gen1 Hub 晶片

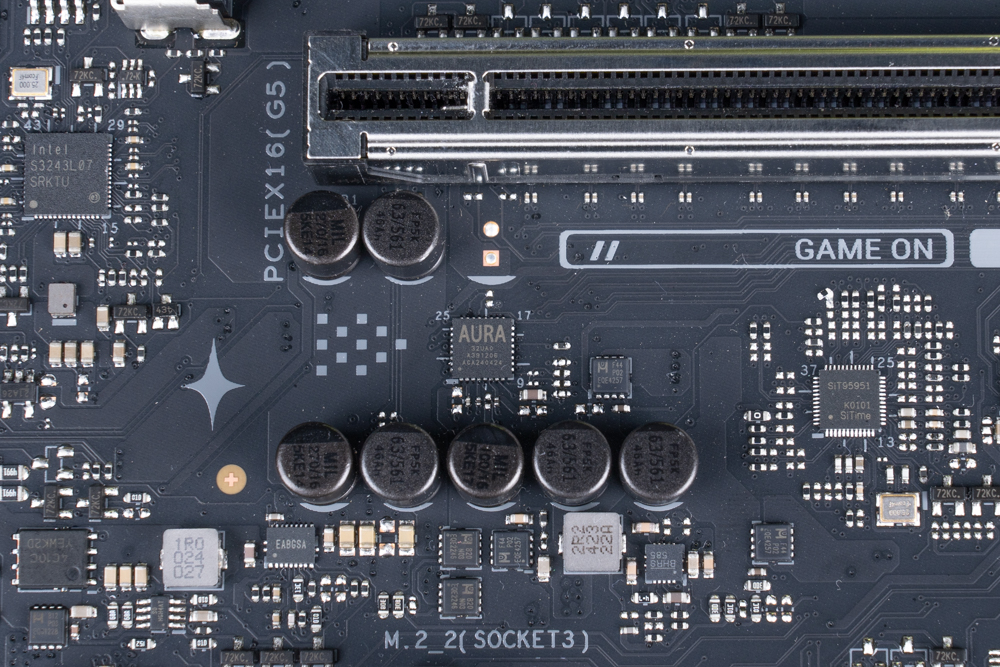

▲ AURA 燈效晶片

▲ ene KB1724QA

▲ Intel Z890 晶片組

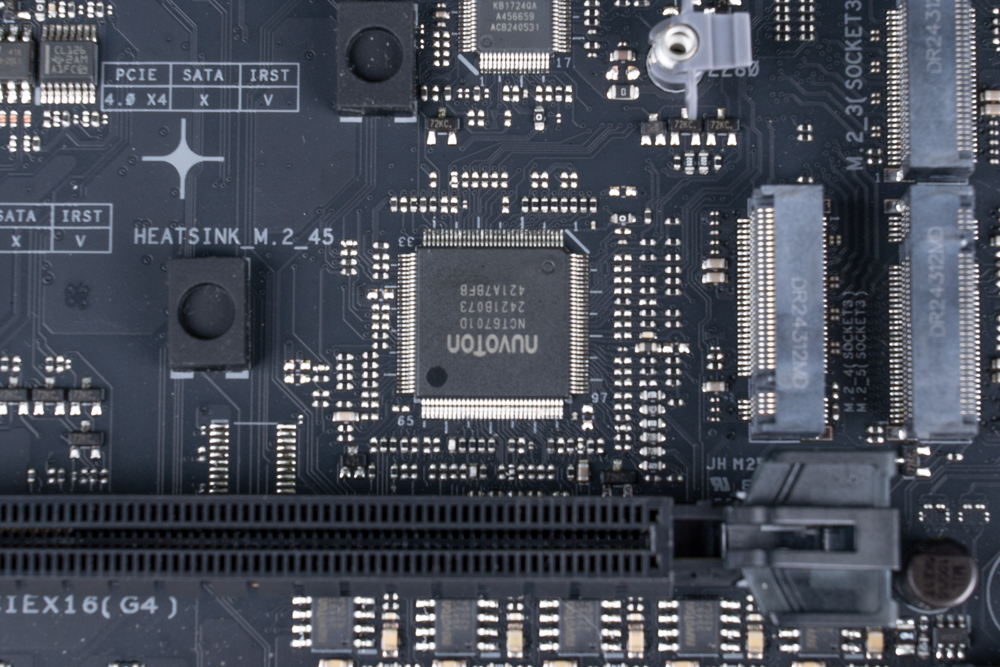

▲ nuvoTon NCT6701D 環控晶片

▲ 主機板散熱片



ROG STRIX Z890-F GAMING WIFI BIOS 功能

新版 BIOS 當中，在工具頁面可以找到新加入的「Q-Dashboard」，會完整列出主機板的所有插槽、I/O 等資訊，圖中有綠點的代表有使用像是 CPU、Memory、M.2_1 以及後 I/O 的 USB 都能完整顯示，而且當游標移動到該項目時還會顯示連接的裝置資訊，讓玩家可以快速瞭解主板所連接的裝置。

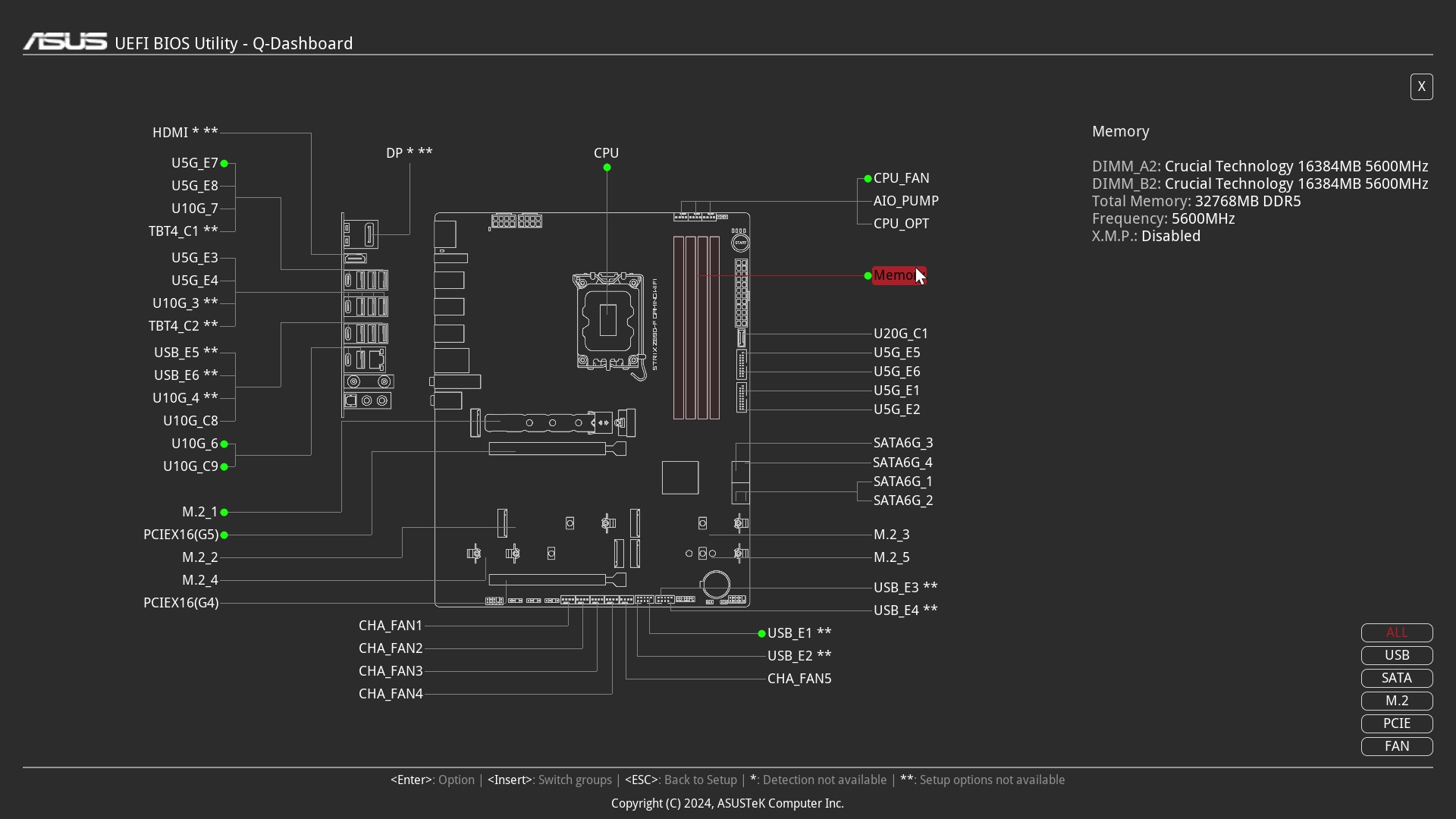

▲ Q-Dashboard



回到 Ai Tweaker 超頻設定頁面，Performance Preferences 可設定 Intel Default Settings 或 ASUS Advanced OC Profile，簡單來說就是維持 Intel 預設功耗、電流上限，或者套用華碩進階 OC 參數取消限制。

玩家只要調整 Performance Preferences 設定，都會彈出警告讓玩家確定是否套用設定。

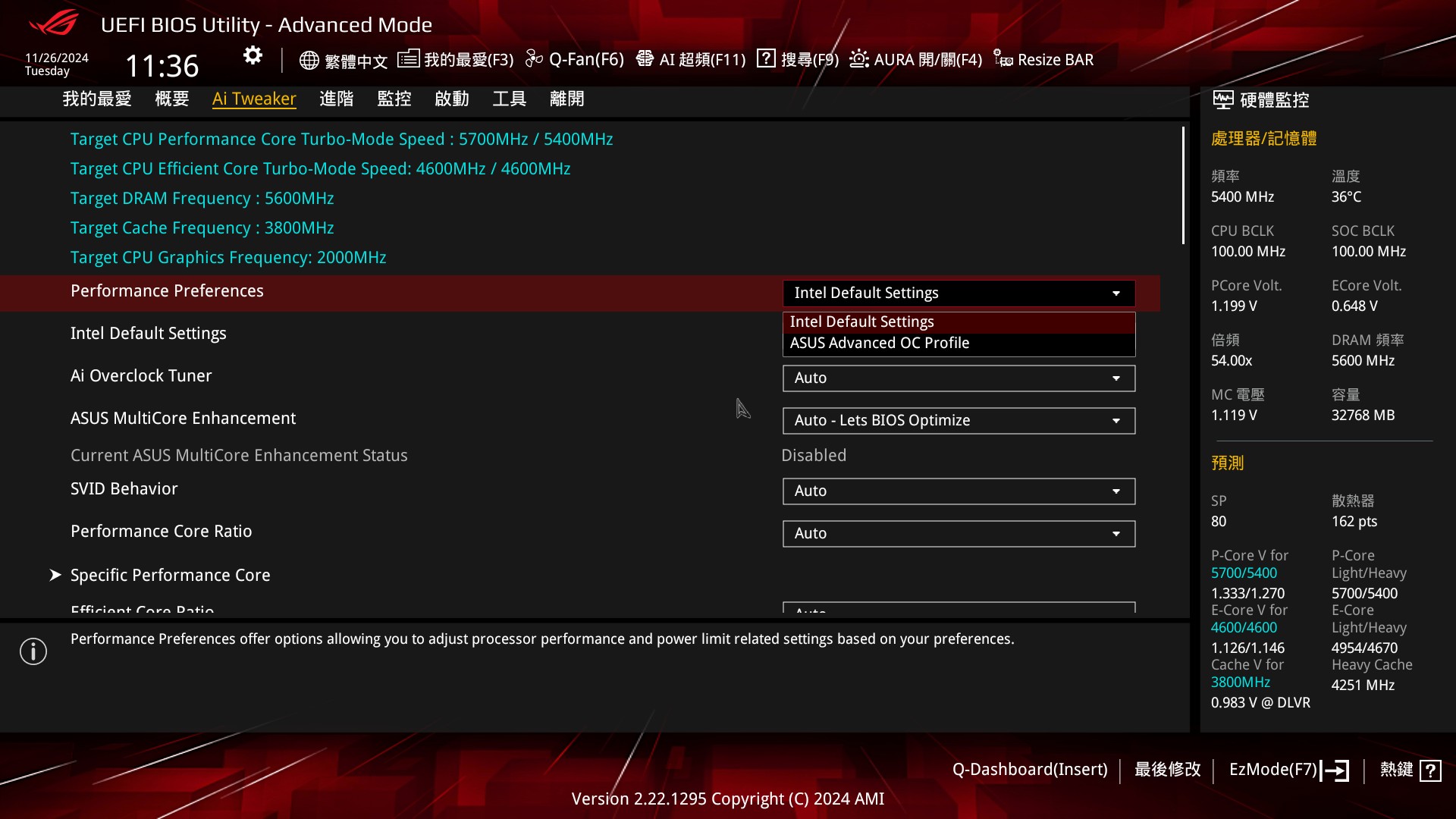

▲ Performance Preferences 設定

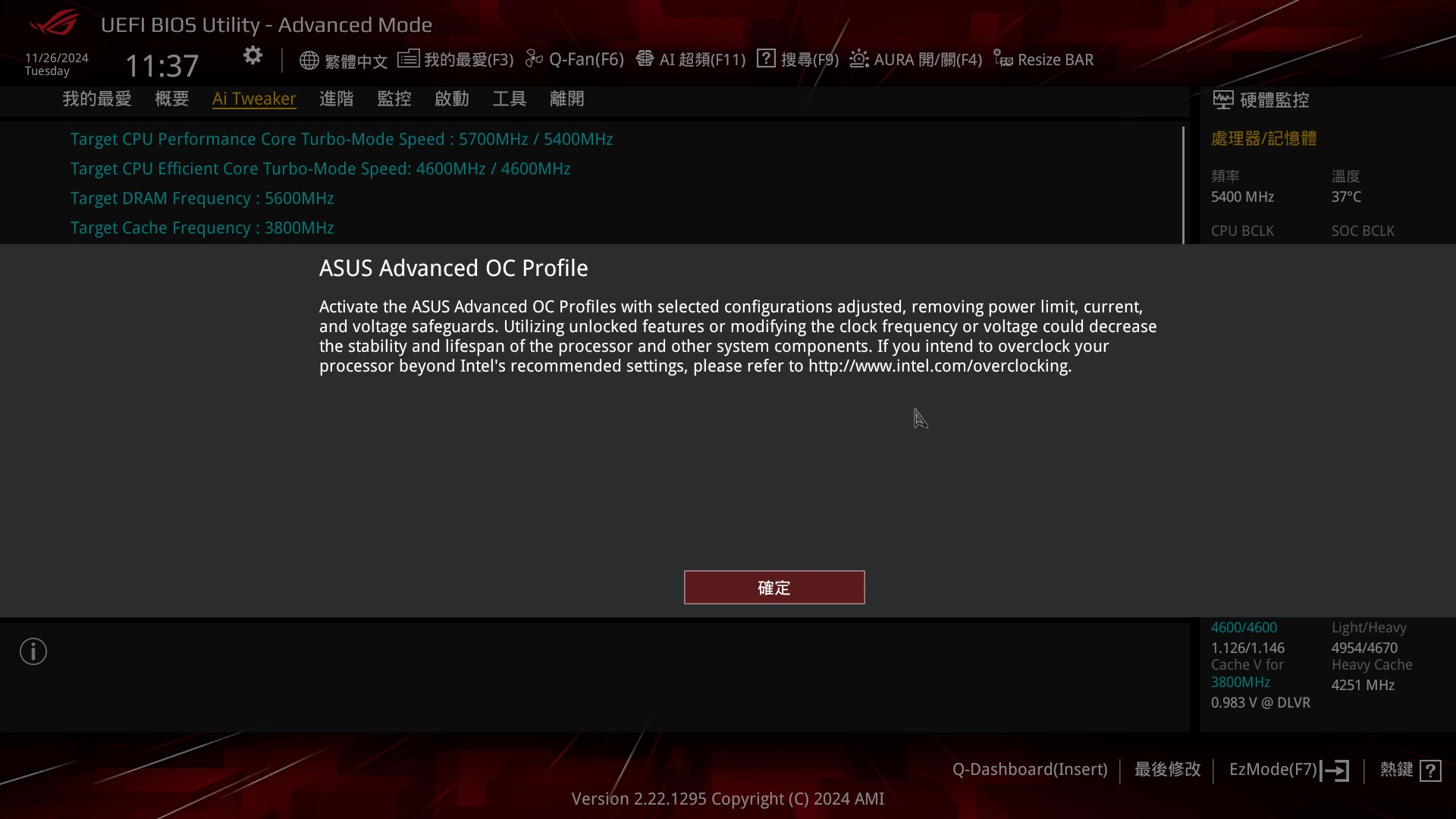

▲ Advanced OC Profile 警告



而在 P-core 與 E-core 核心調整中，玩家可針對全核、By Core Usage 或 AI Optimized 的方式進行超頻。而在記憶體超頻除了套用 XMP 參數外，這代支援到 Memory Controller:DRAM 時脈 1:4 的模式。

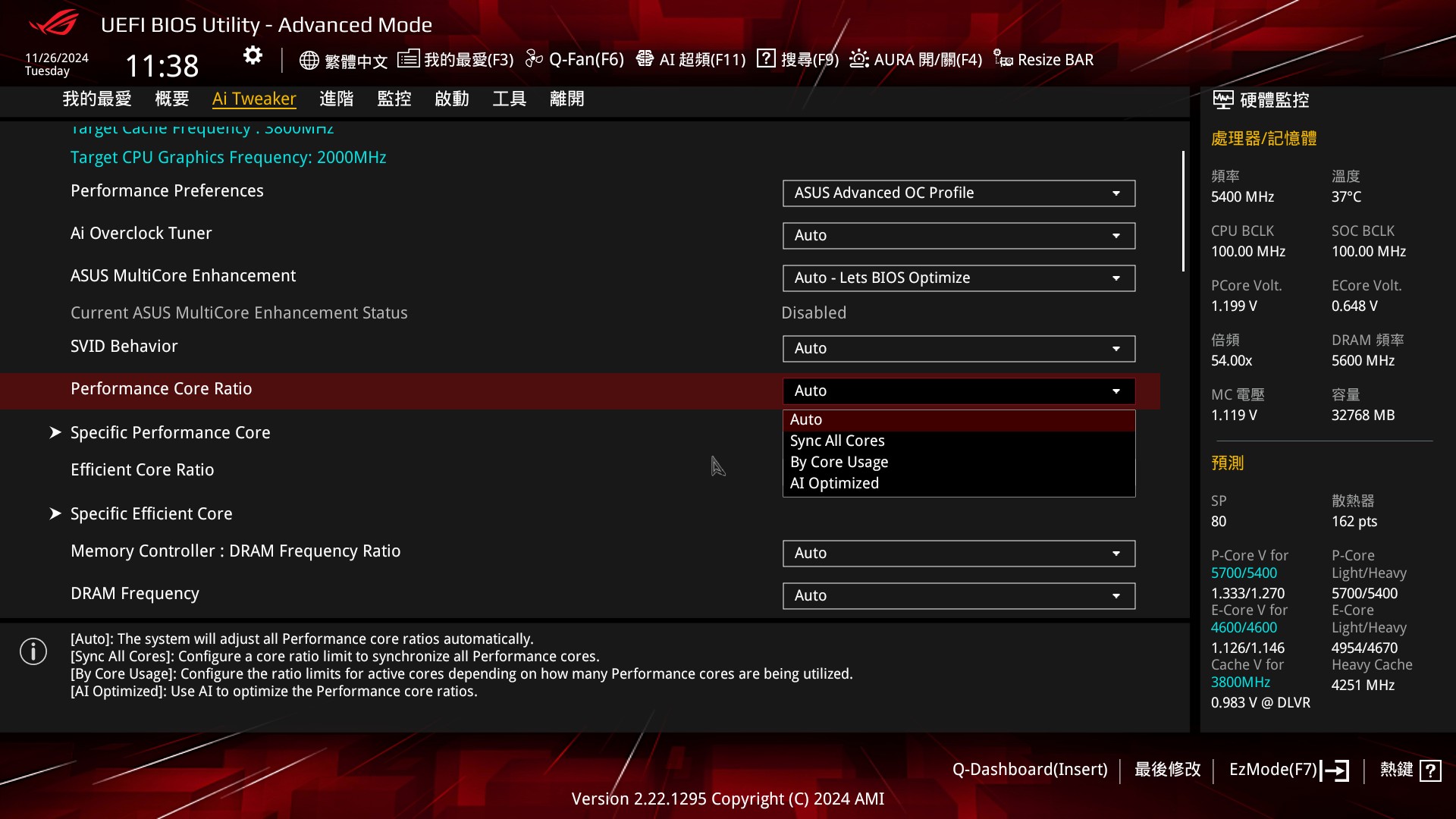

▲ P-core 與 E-core 核心超頻

▲ Memory Controller:DRAM 時脈 1:4

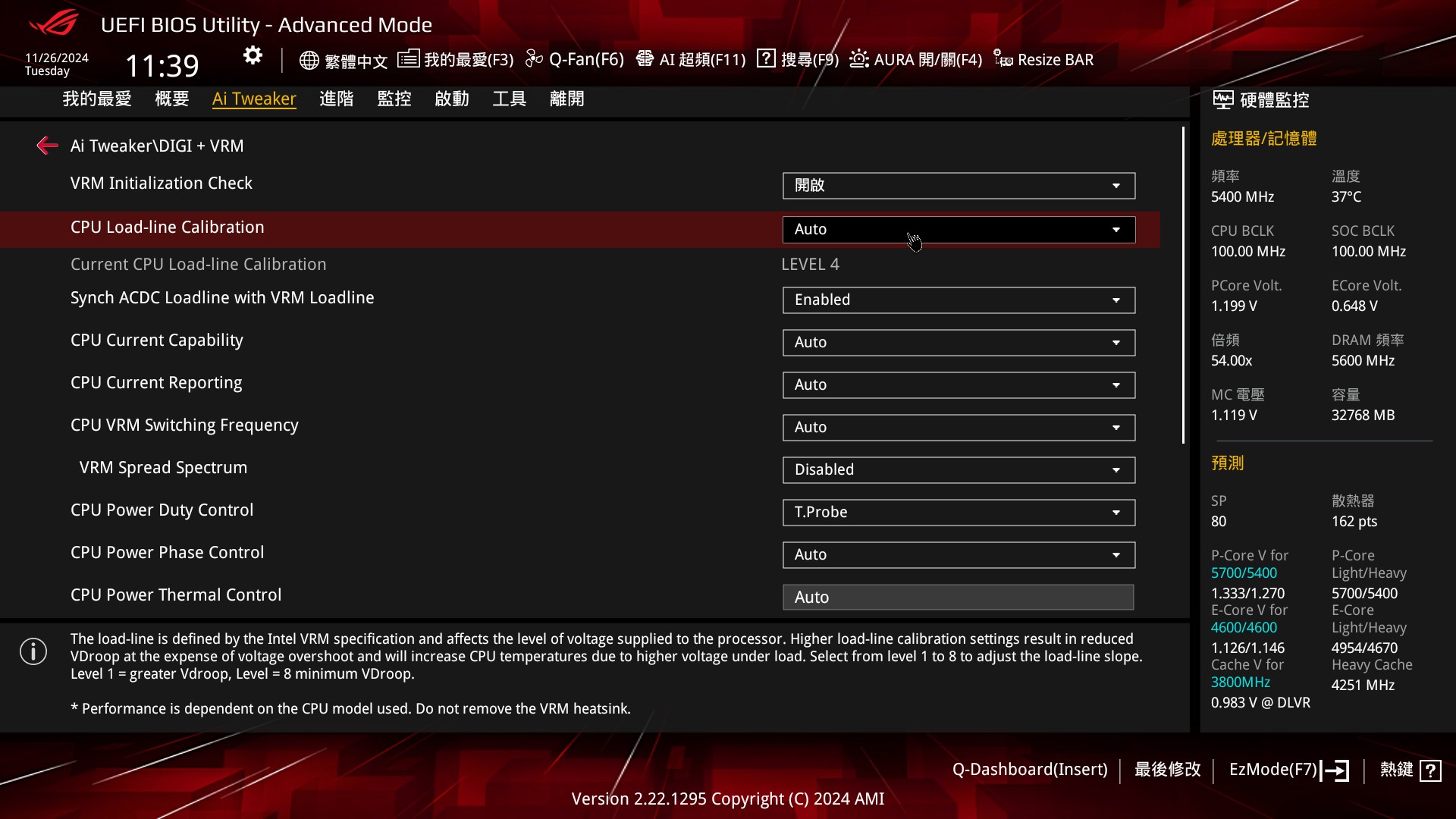

▲ 進階 DIGI+ VRM 設定可找到 CPU 負載補償

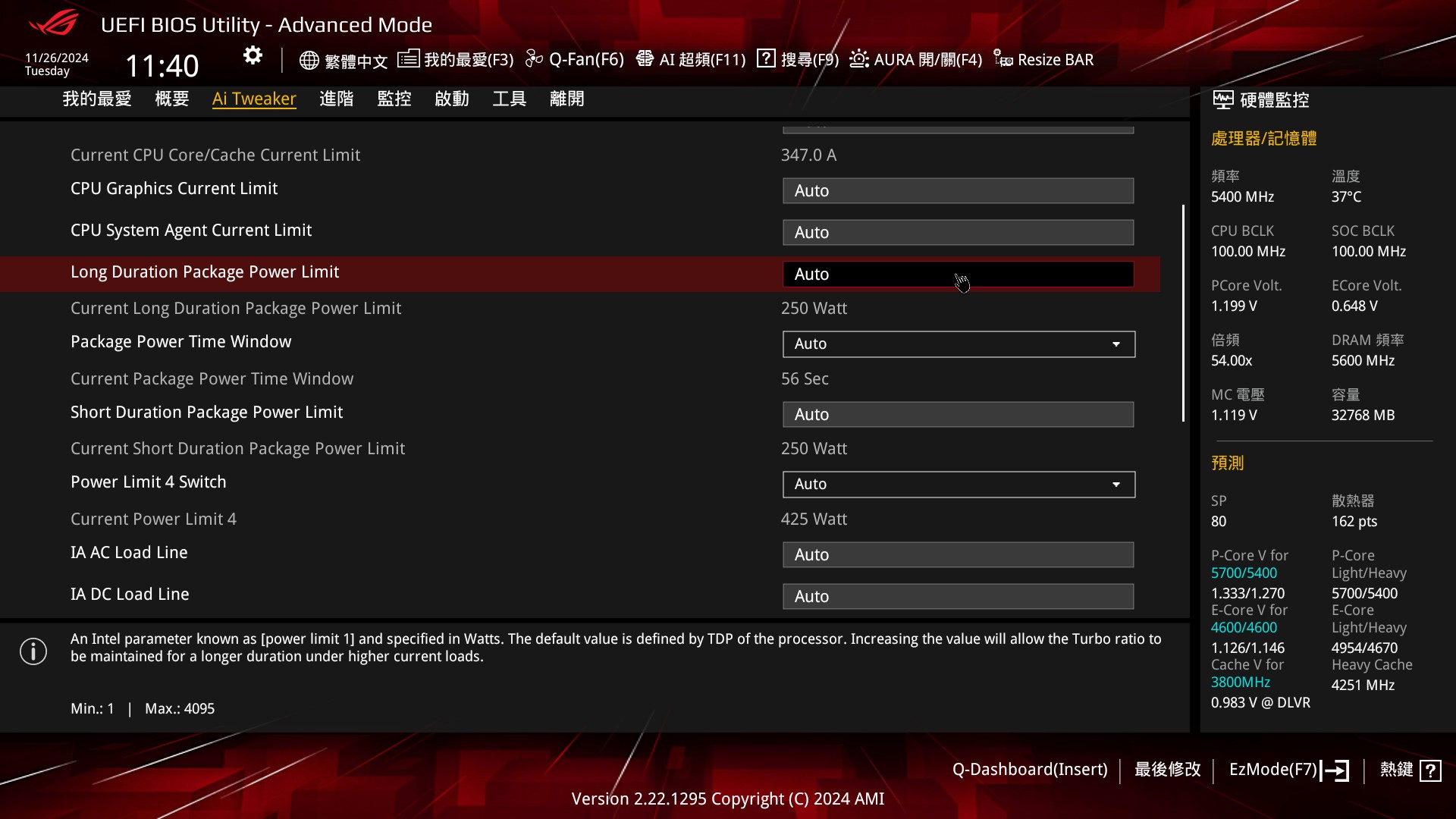

▲ 以及 PL1、PL2 與電流上限等設定



AI Features 中可檢查這顆處理器的 SP 排行，測試的 285K 則是 P-core 80 SP、E-core 88 SP，並會列出選擇 AI Optimized 超頻後，P-core 與 E-core 的時脈設定。

▲ AI Features

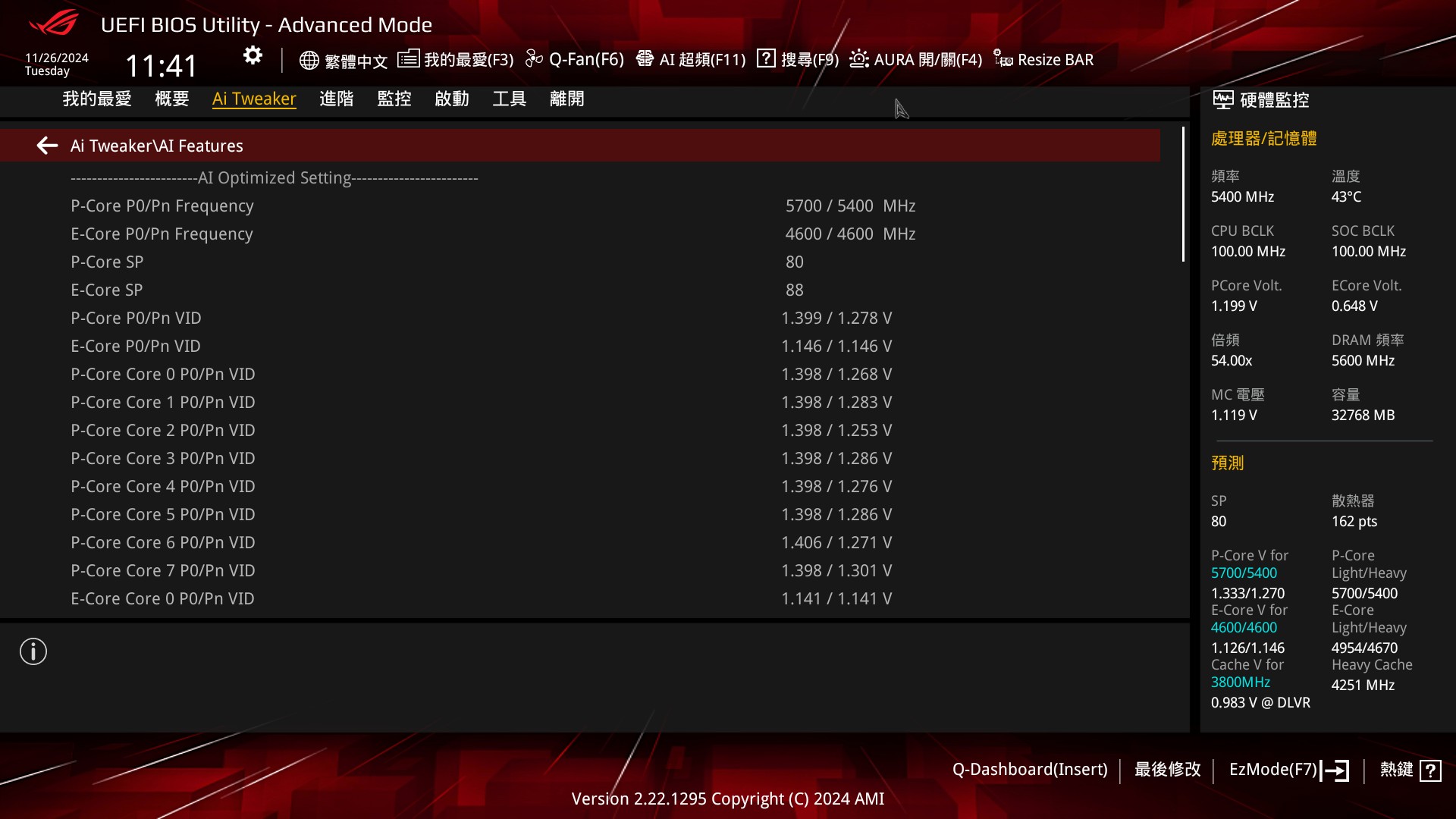

▲ AI Optimized 超頻的設定值

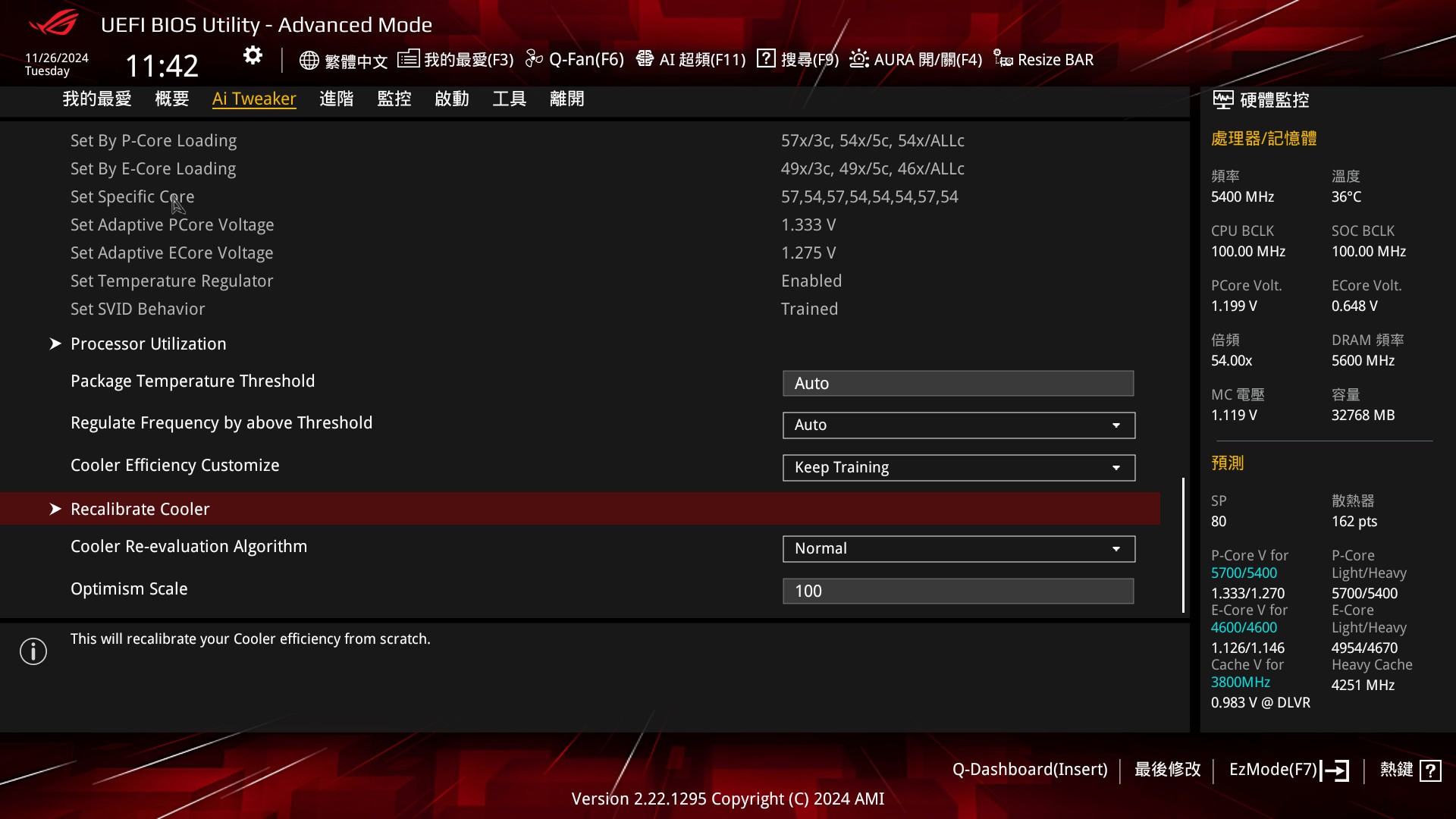

▲ 超頻電壓調整



進階頁面可找到完整的板載裝置設定，板載裝置可調整 PCIe / M.2 運行模式、USB、LAN、Wi-Fi、RGB 等裝置的開啟或關閉。

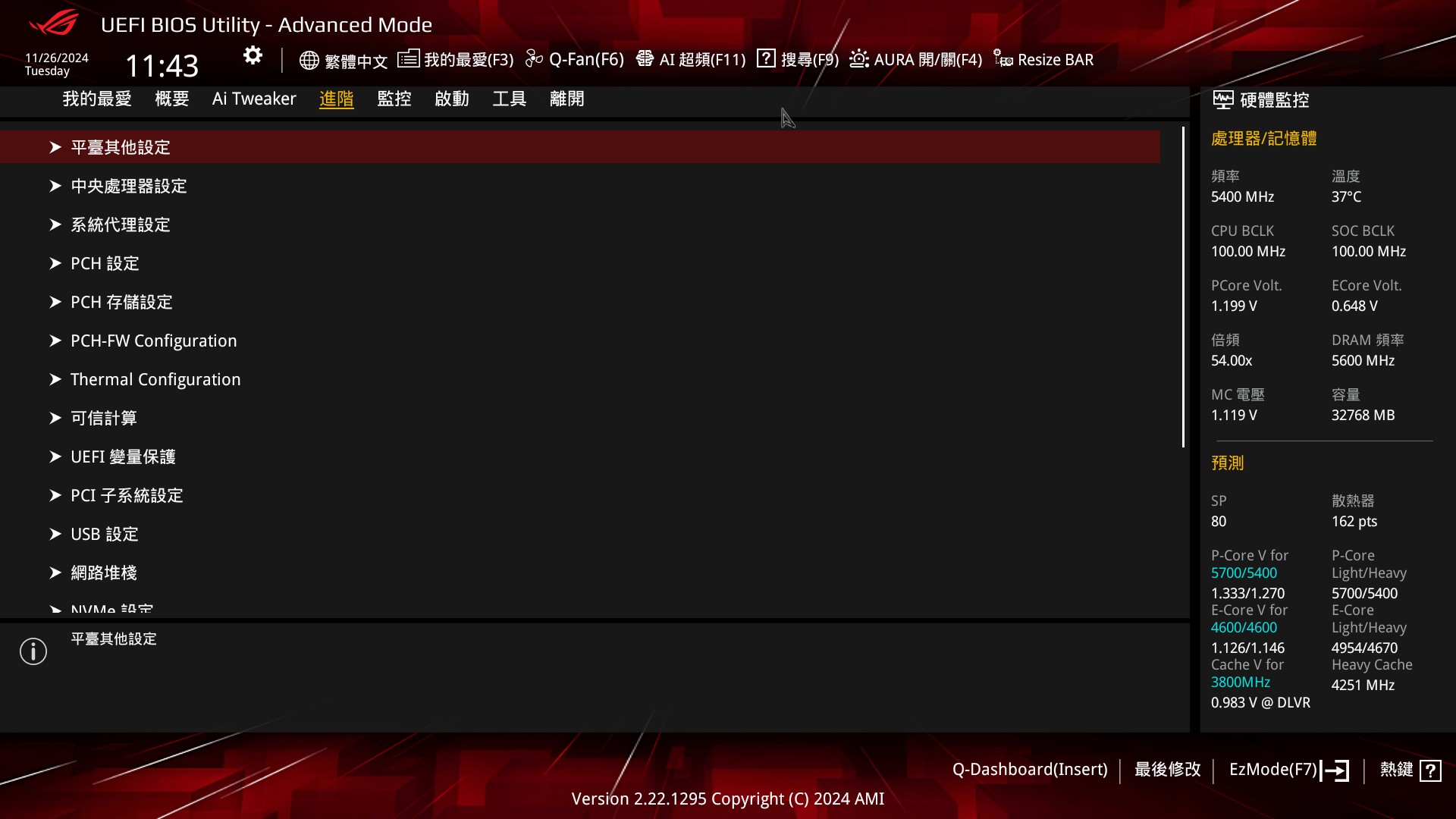

▲ 進階頁面設定



監控頁面則可以檢視當前的主機板數據與溫度，以及調整 Q-Fan 設定

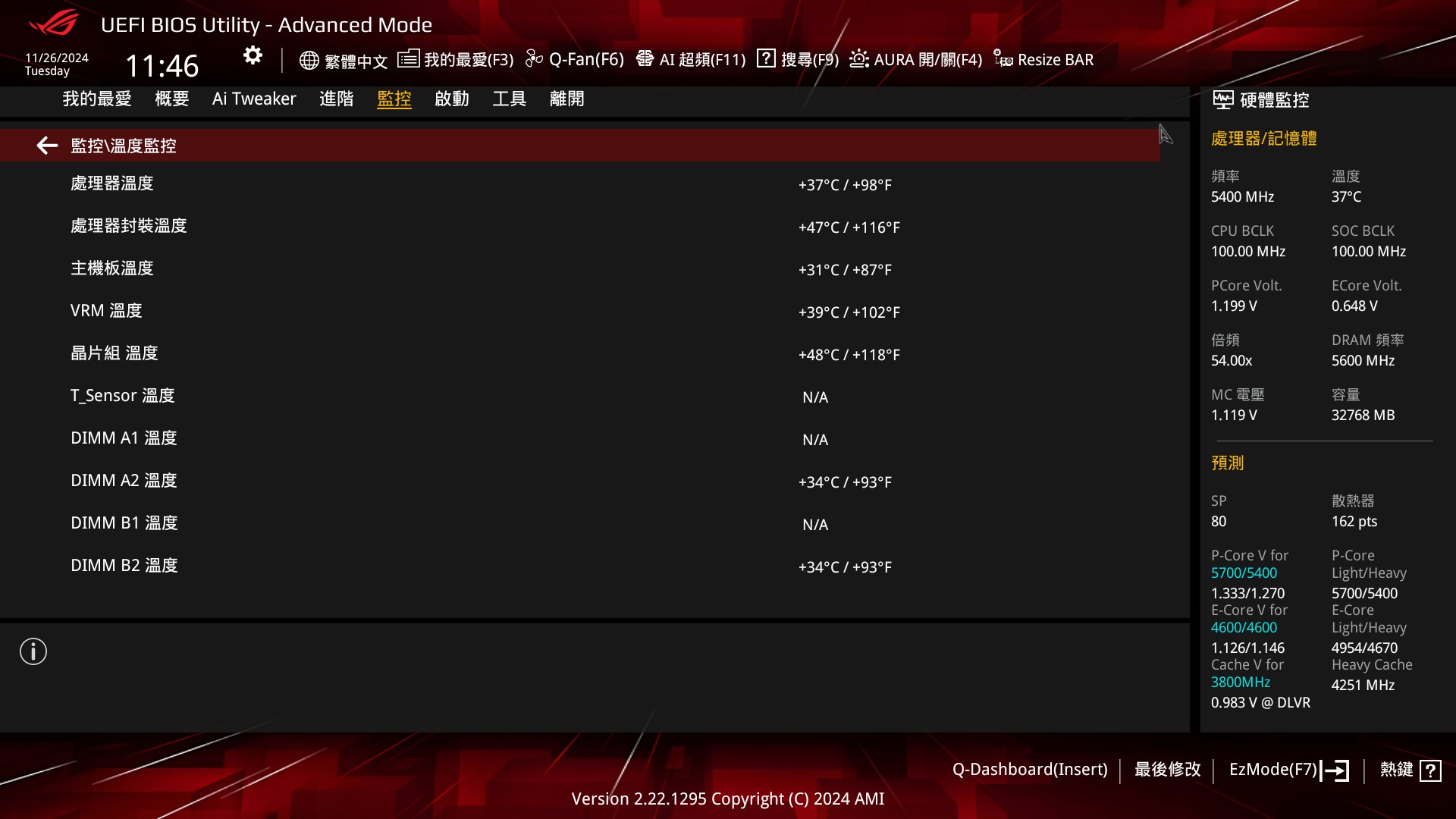

▲ 溫度監控

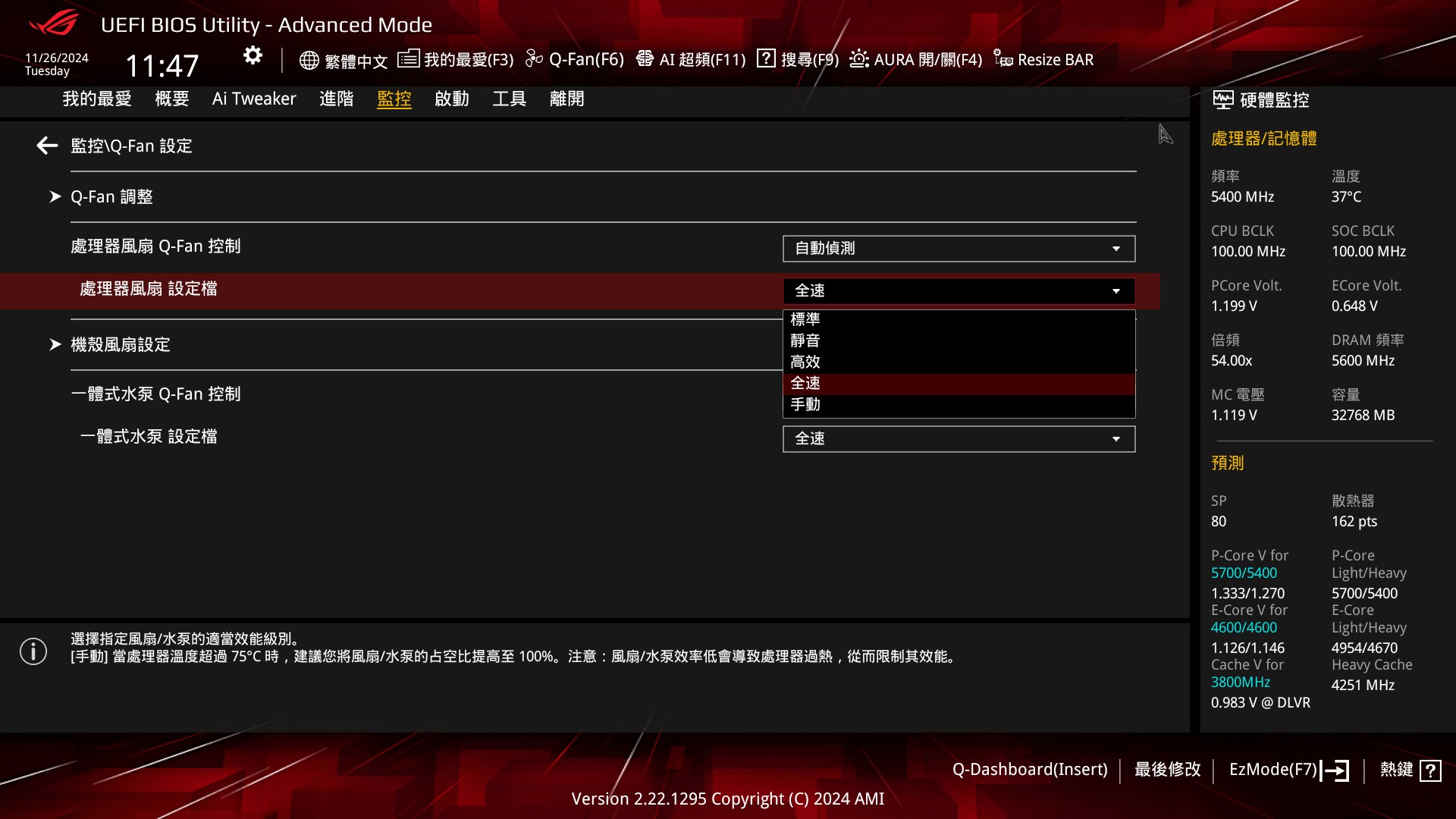

▲ Q-Fan 設定



啟動就是常規的各項啟動選項，可以調整開機模式與順序。

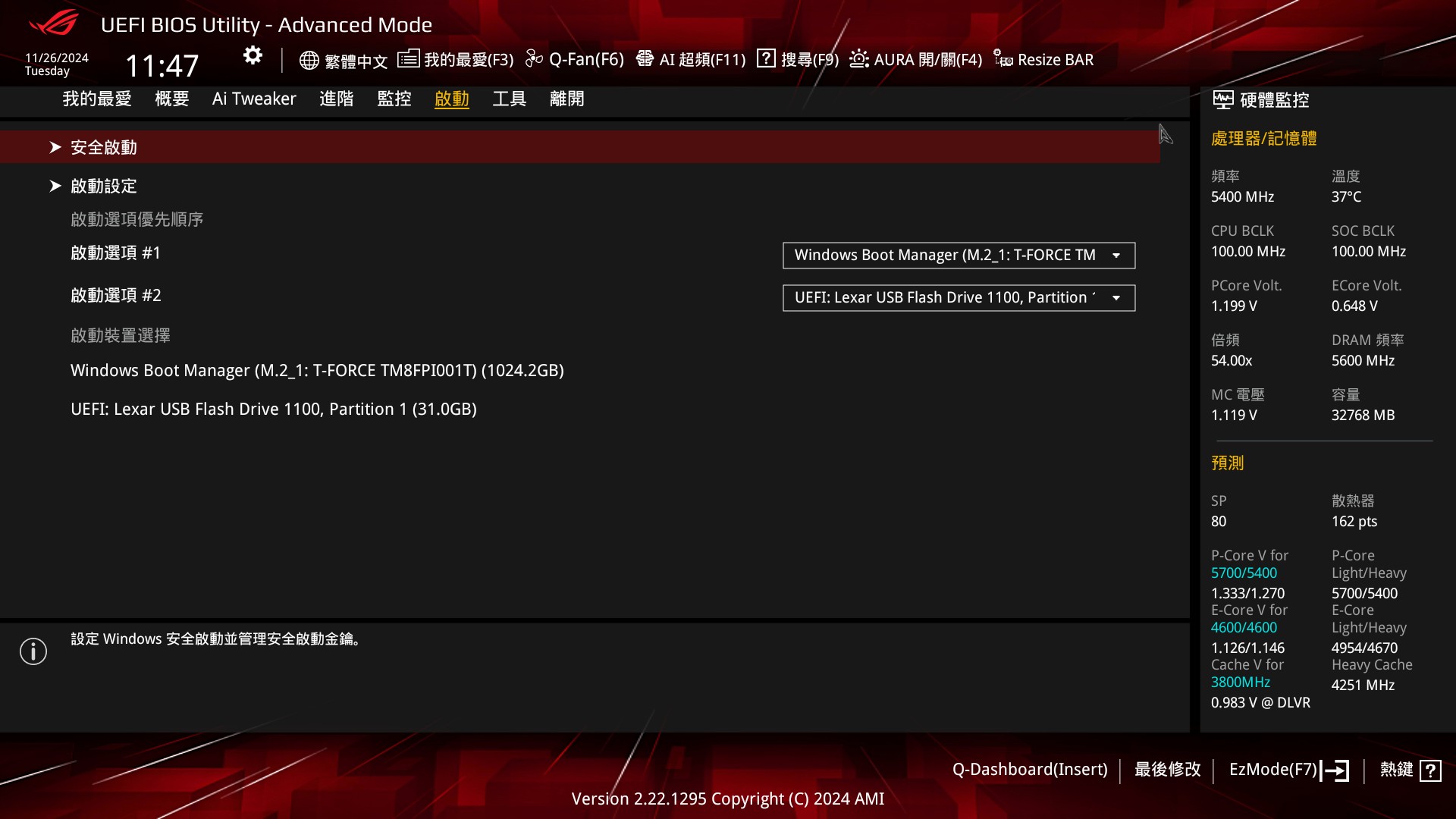

▲ 開機選單



工具選單則有更新 BIOS 等等的功能，也可以透過這裡檢視記憶體的 SPD 資訊

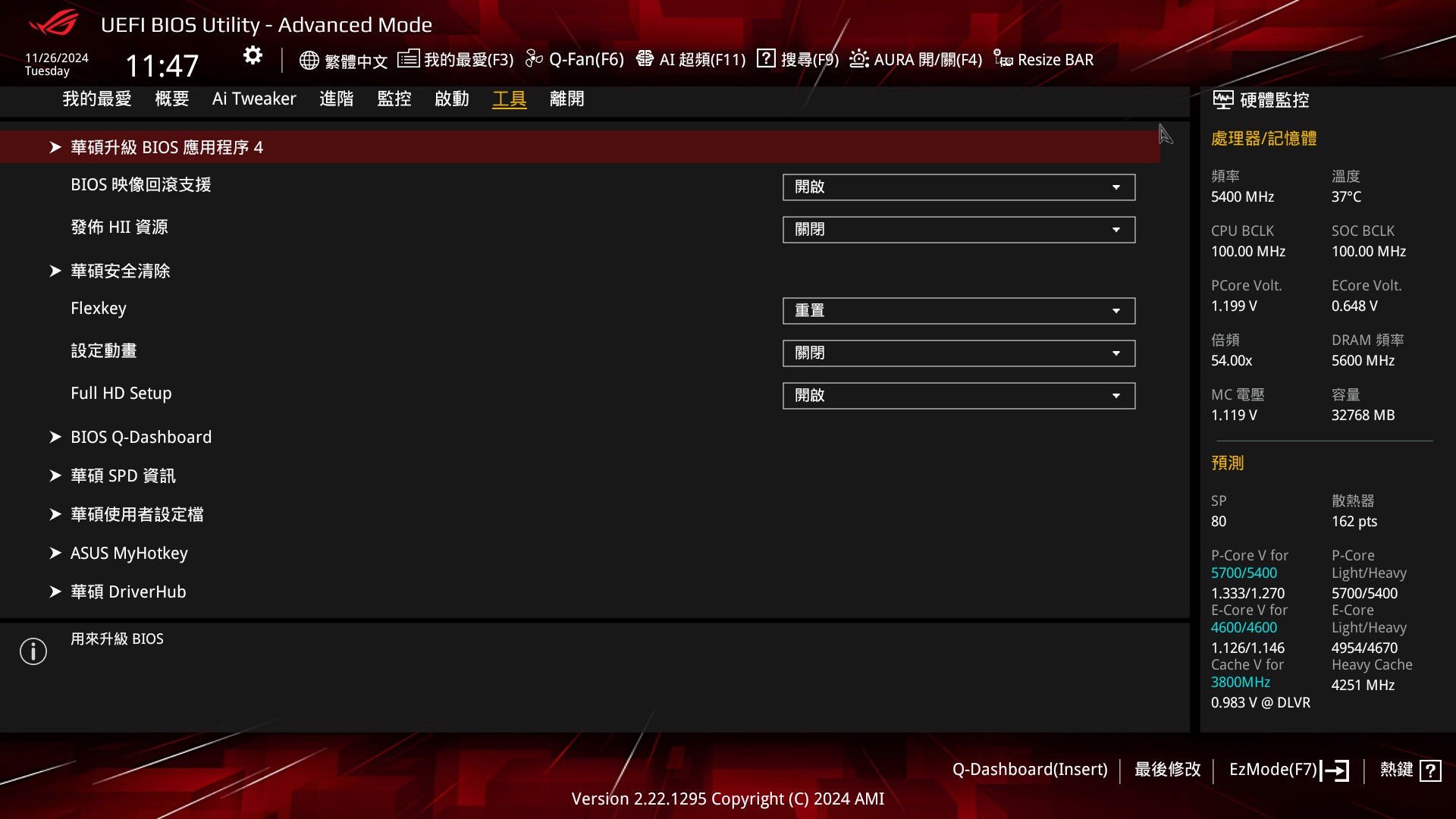

▲ 工具選單

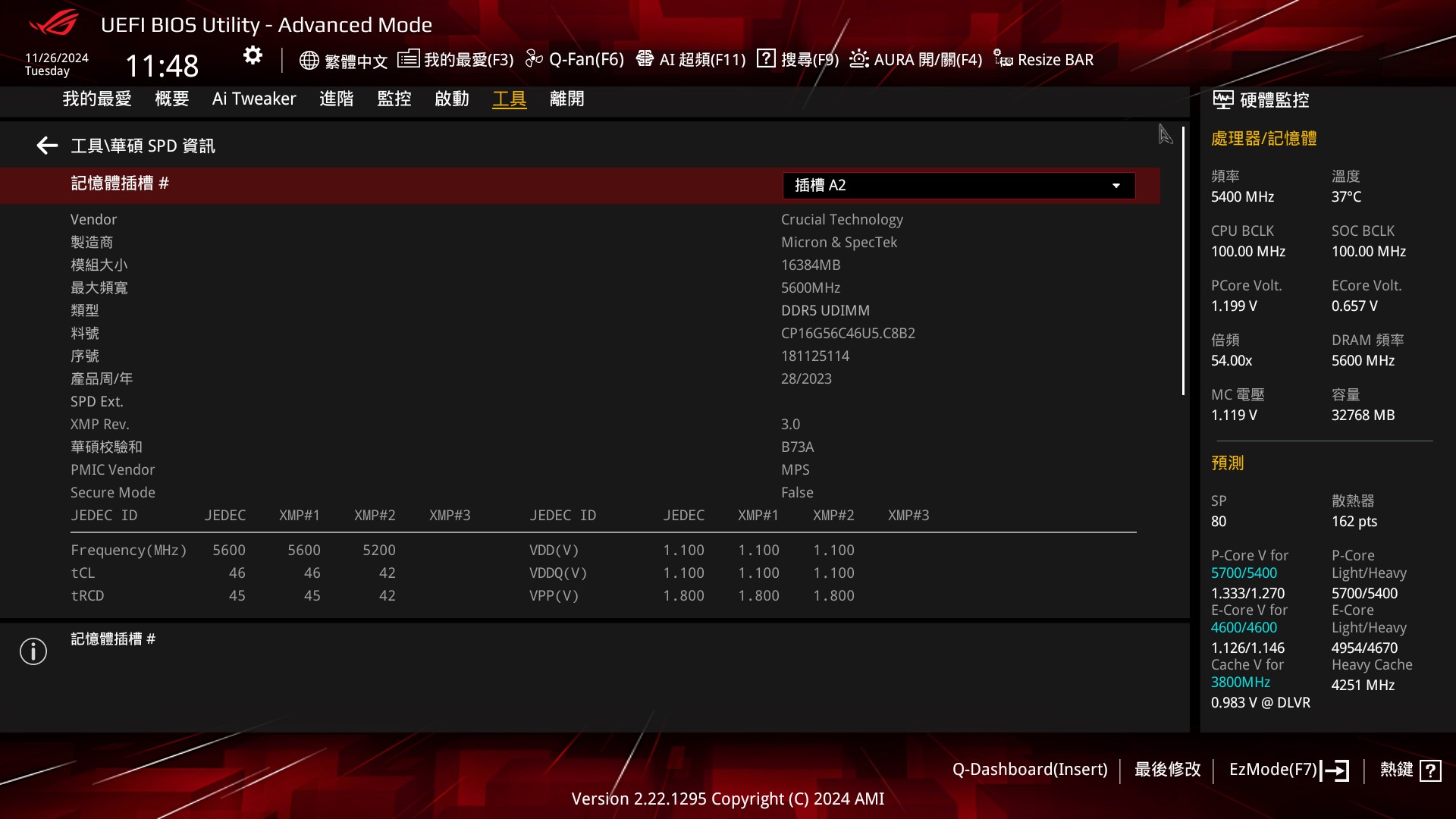

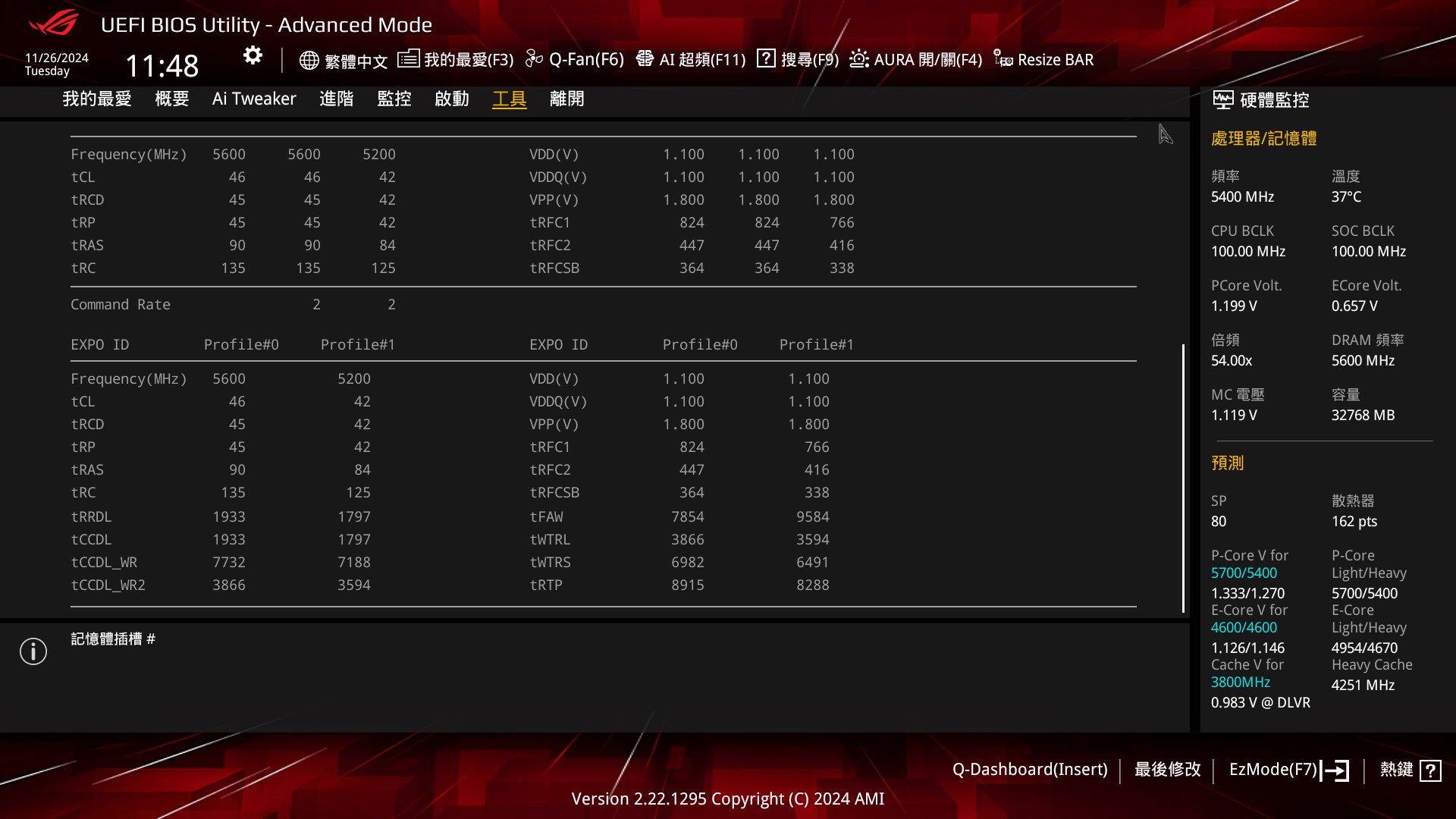

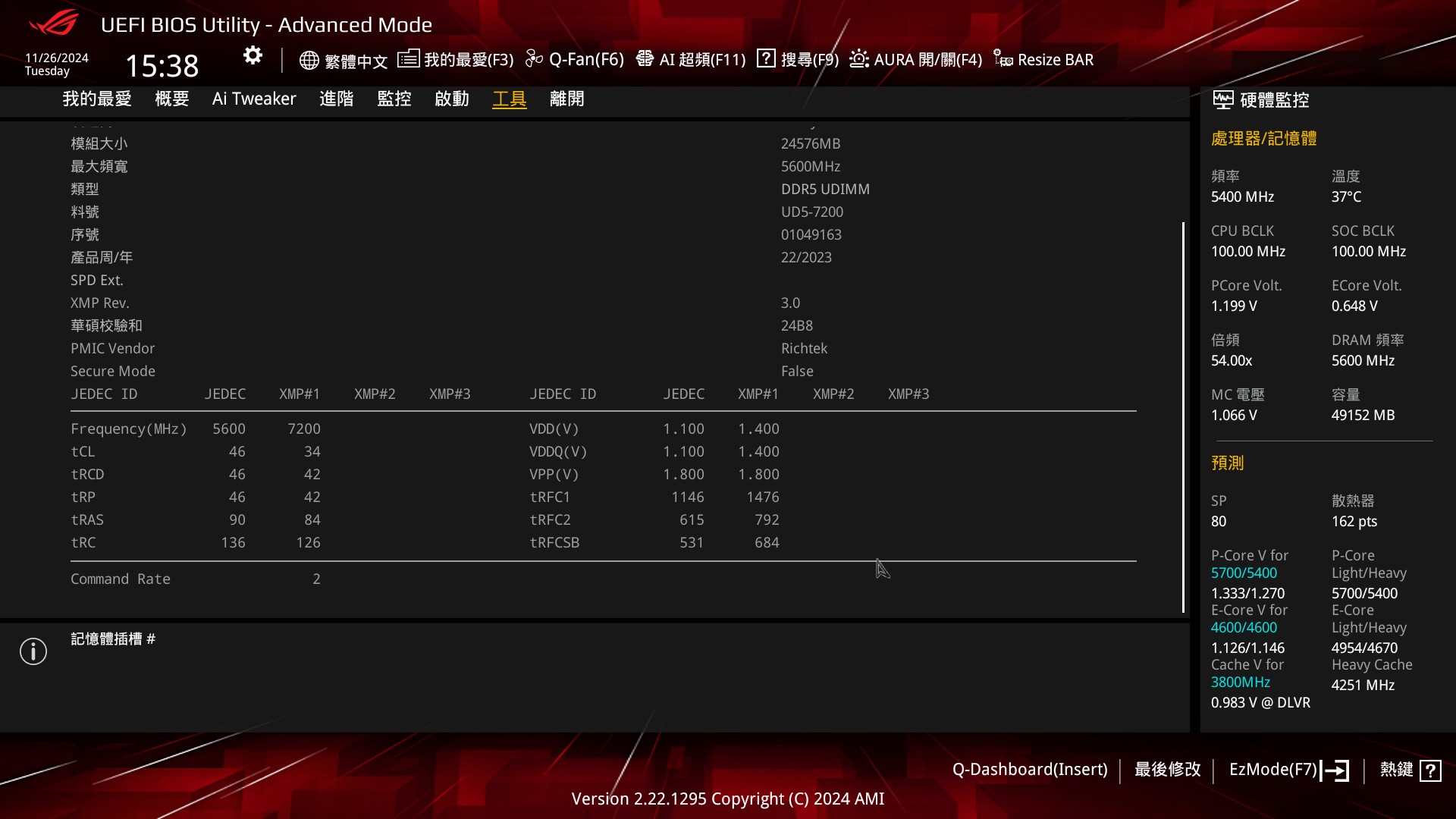

▲ 記憶體 SPD 資訊



ROG STRIX Z890-F GAMING WIFI 與 Armory Crate

ROG STRIX Z980-F 可以透過 Armoury Crate 軟體調整主板關機後的燈效、ARGB 定址數量、Disk Info與 Wi-Fi Q- Antenna 的擺放、監控。還可替玩家安裝、更新主機板驅動等功能，並具備 FAN XPERT 4 功能，可直接調整電腦的風扇速度或個別設定不同 FAN 的轉速。

// rsz890f-ac1.jpg”/>

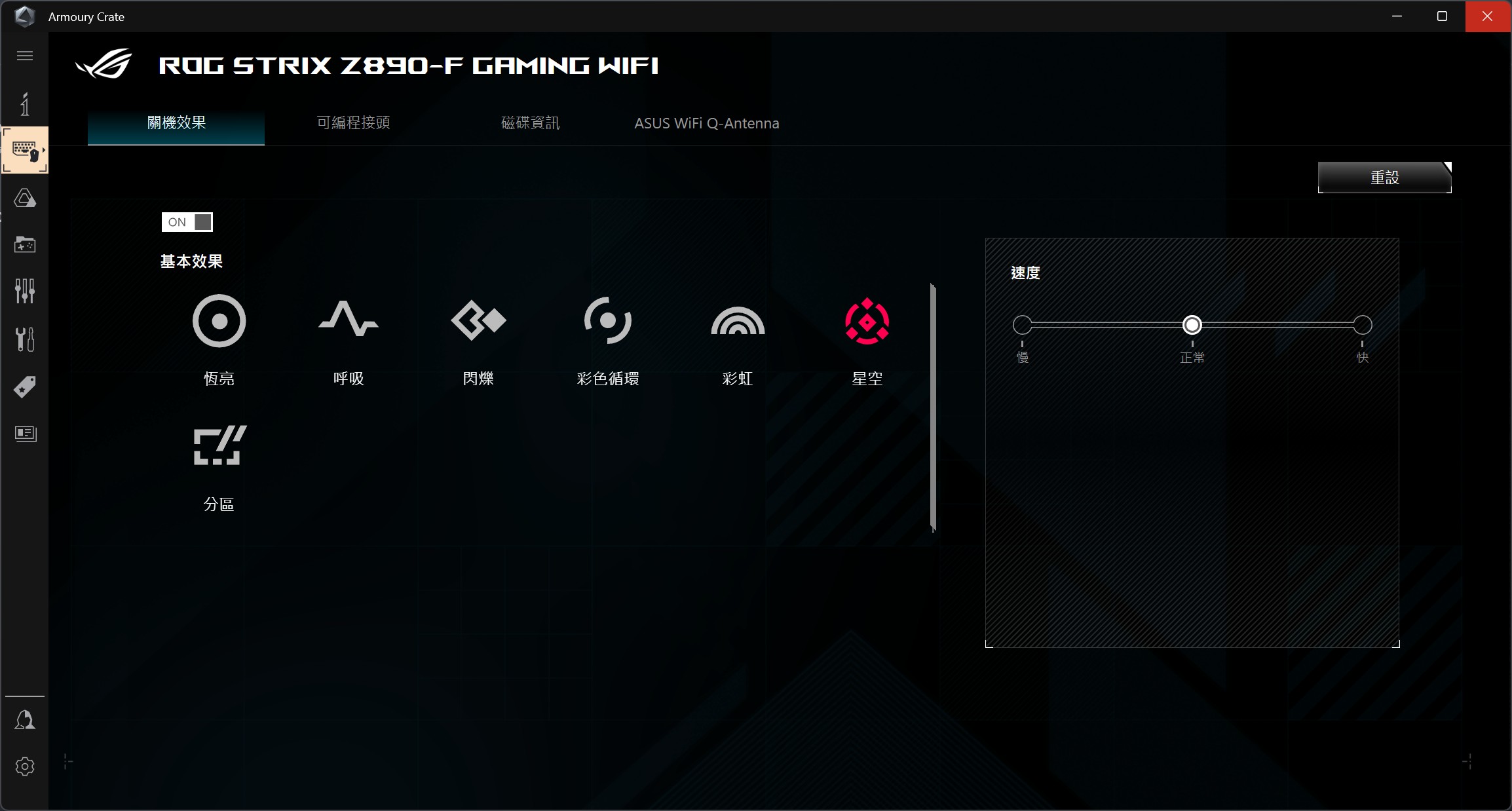

▲ 主機板關機燈效

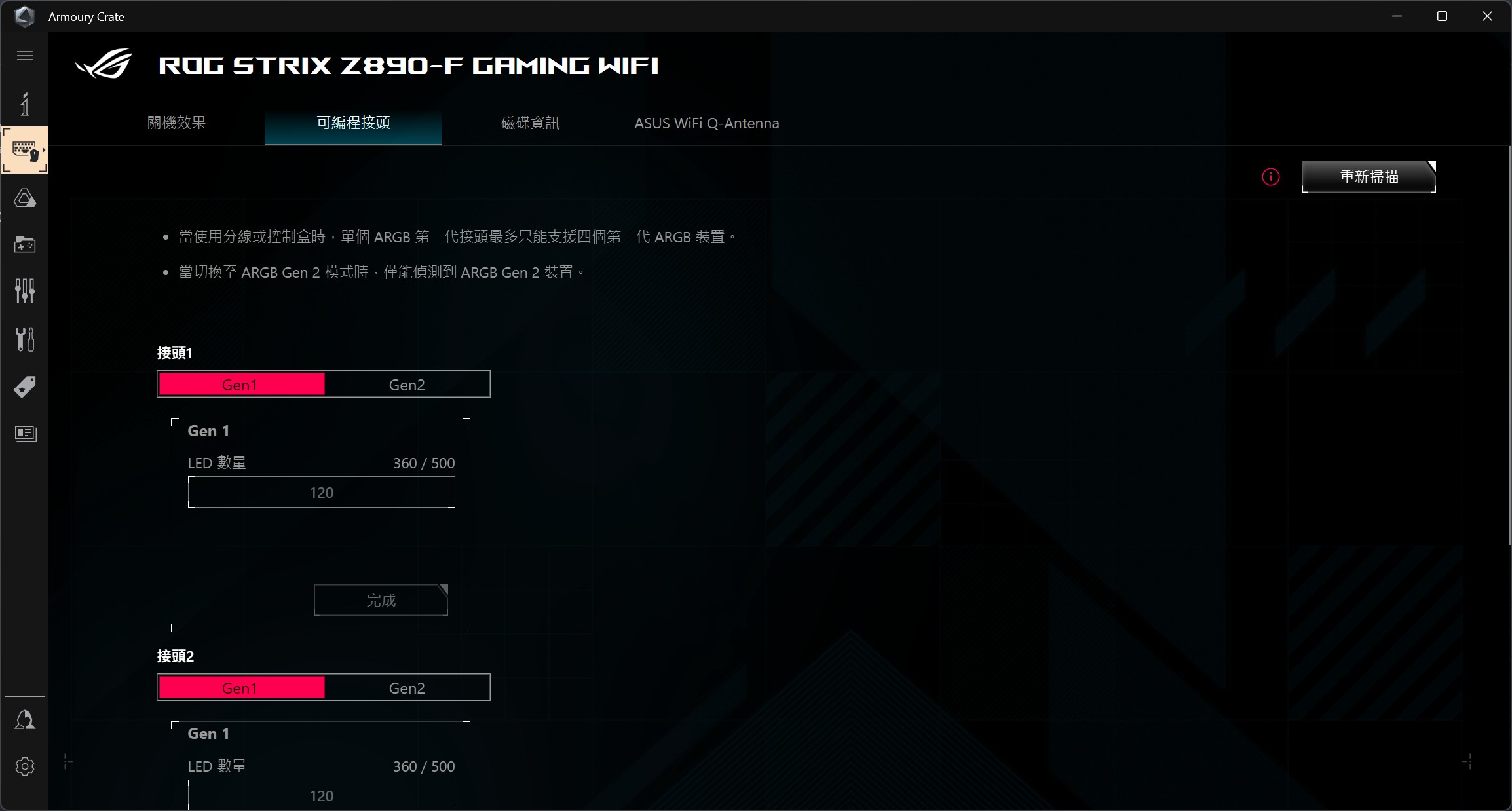

▲ ARGB 設定

▲ Disk Info

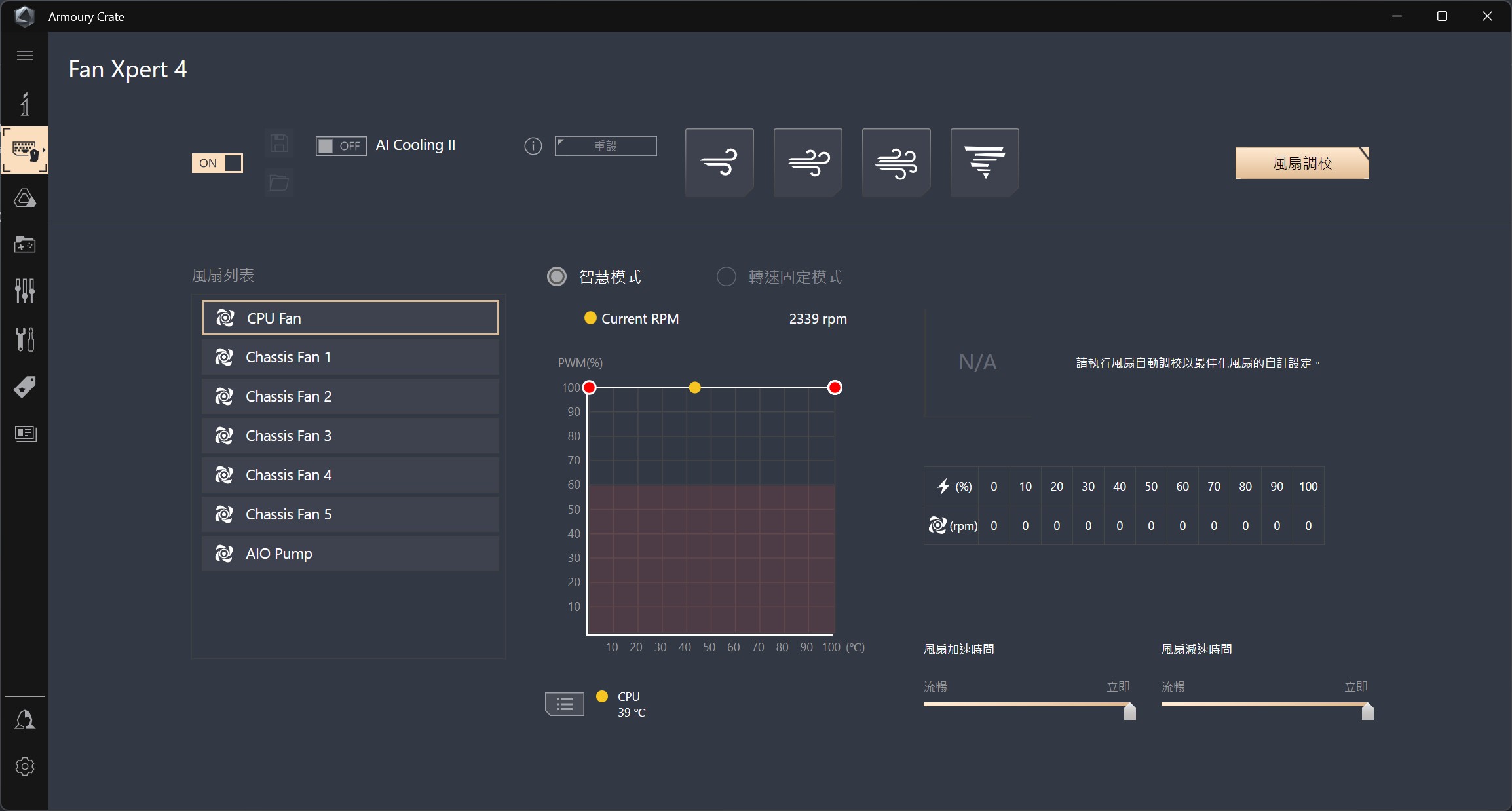

▲ FAN XPERT 4 風扇設定

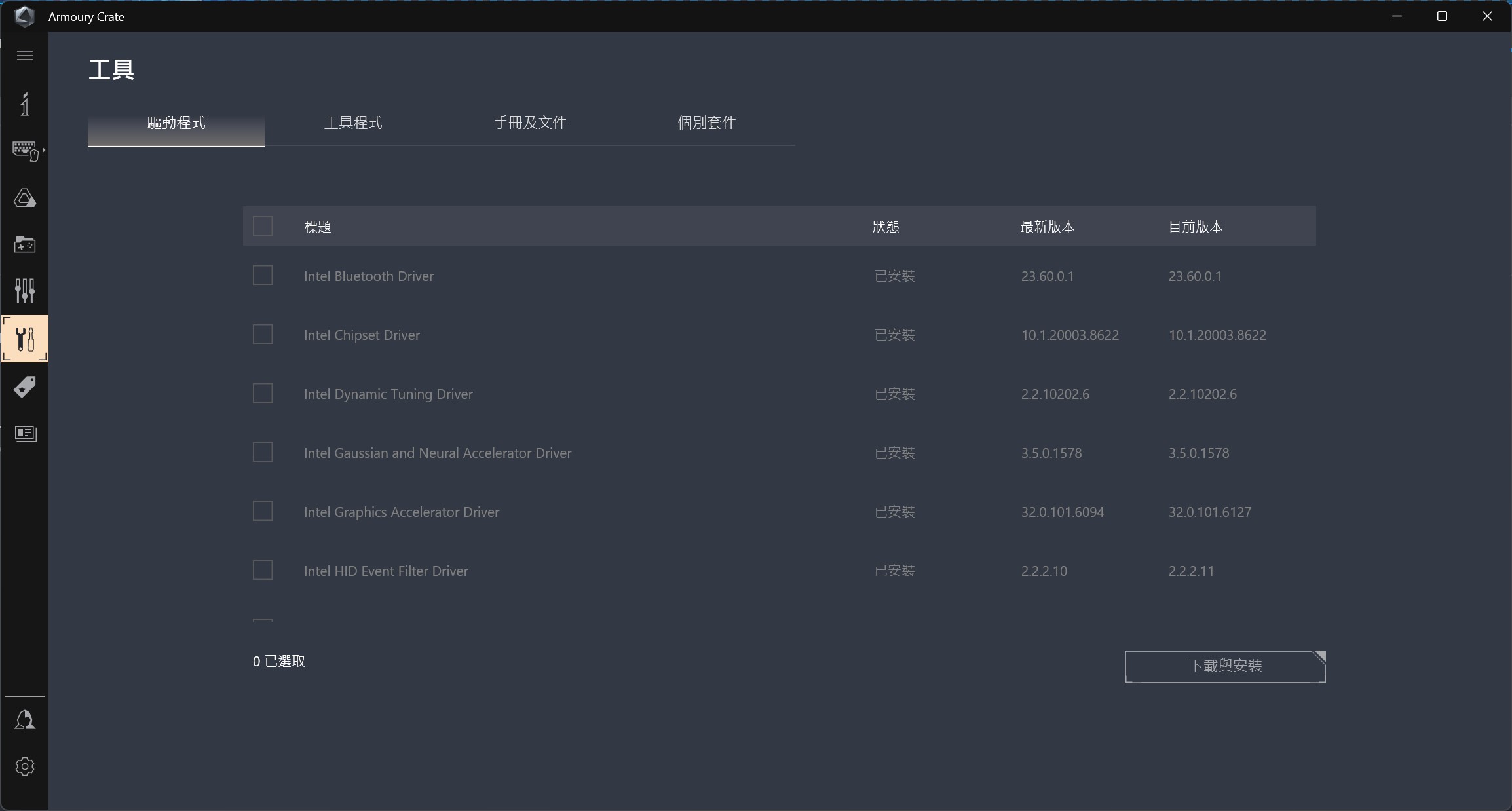

▲ 驅動更新



ROG STRIX Z890-F GAMING WIFI 主機板效能測試

效能測試方面，則使用常見的幾套 CPU 渲染、電腦效能測試與遊戲效能進行測試。處理器則使用 Intel Core Ultra 285K、T-FORCE DELTA RGB DDR5 7200 與 NVIDIA GeForce RTX 4080，設定上採用 AI Optimized、XMP 7200 的設定，主要核心電壓維持主板自動。



測試平台
處理器：Intel Core Ultra 9 285K
主機板：ASUS ROG STRIX Z890-F GAMING WIFI
記憶體：T-FORCE DELTA RGB DDR5 7200 ( 2 x 24GB )
顯示卡：NVIDIA GeForce RTX 4080
系統碟：T-FORCE CARDEA IOPS 1TB
散熱器：CORDAIR iCUE LINK TITAN 360 RX
電源供應器：FSP Hydro PTM PRO ATX3.0 (PCIe5.0) 1200W
作業系統：Windows 11 23H2 專業版



CPU-Z 檢視 Intel Core Ultra 285K 資訊，代號 Arrow Lake 採用 TSMC N3B、N5P、N6 製程與 Intel 1227.1 Foveros 3D 進行封裝的處理器。285K 具備 8P+16E 的 24 核心 24 執行緒，搭配 ROG STRIX Z890-F GAMING WIFI 主機板、BIOS 1002。記憶體則是 DDR5 CUDIMM 24GBx2 7200。

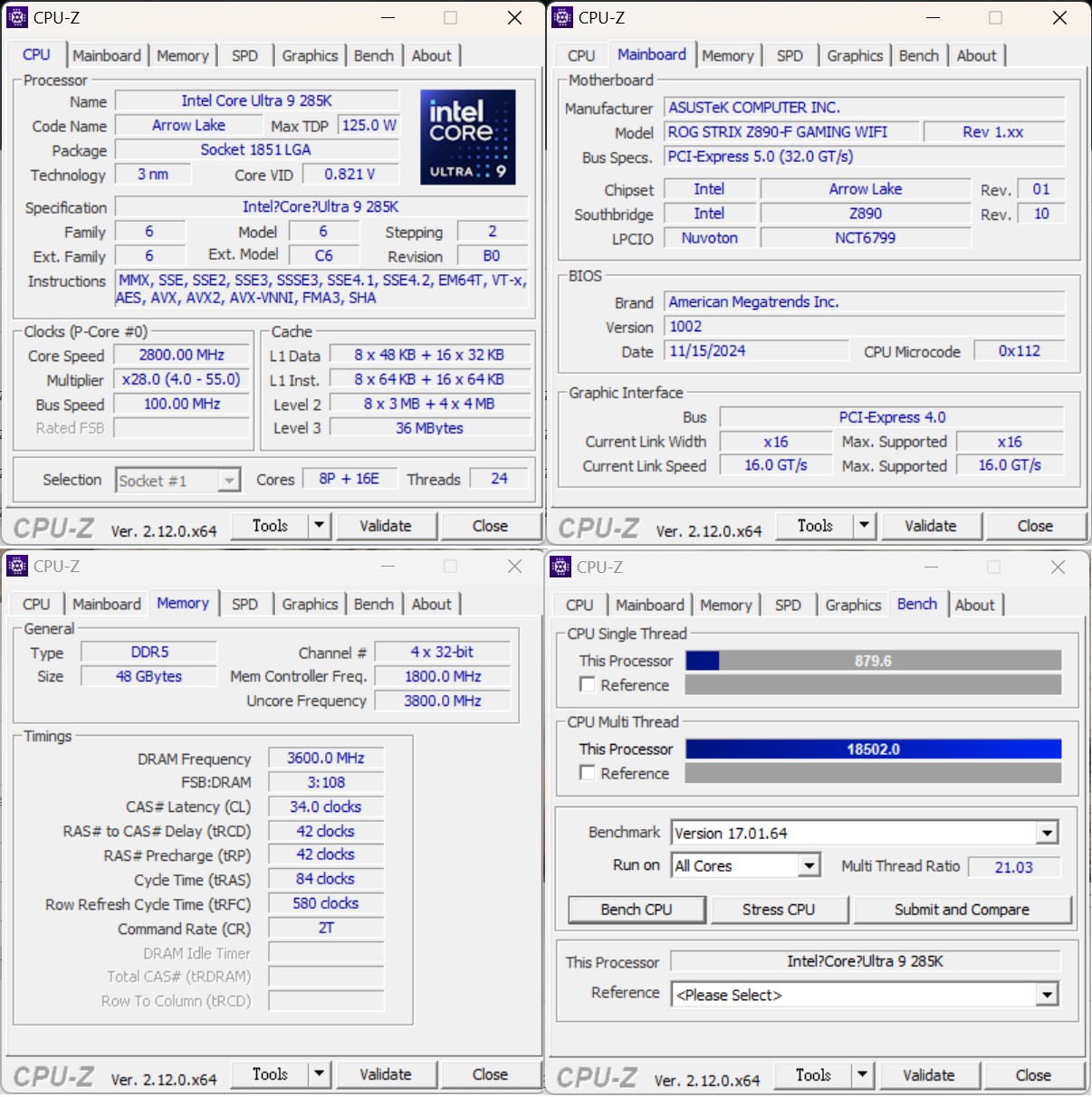

▲ CPU-Z



CINEBENCH 2024 新版本全面採用 Cinema 4D 預設的 Redshift 渲染引擎開發，並包含 GPU、CPU 的完整測試並支援跨平台的性能比較，這也帶給 CPU 更強悍的渲染測試；而 CINEBENCH R23 成績一併附上方便玩家對比參考。

Core Ultra 285K 在 2024 版本獲得 CPU nT 2439 pts、1T 118 pts 的性能；R23 版本 CPU nT 41741 pts、1T 1853 pts 的成績。

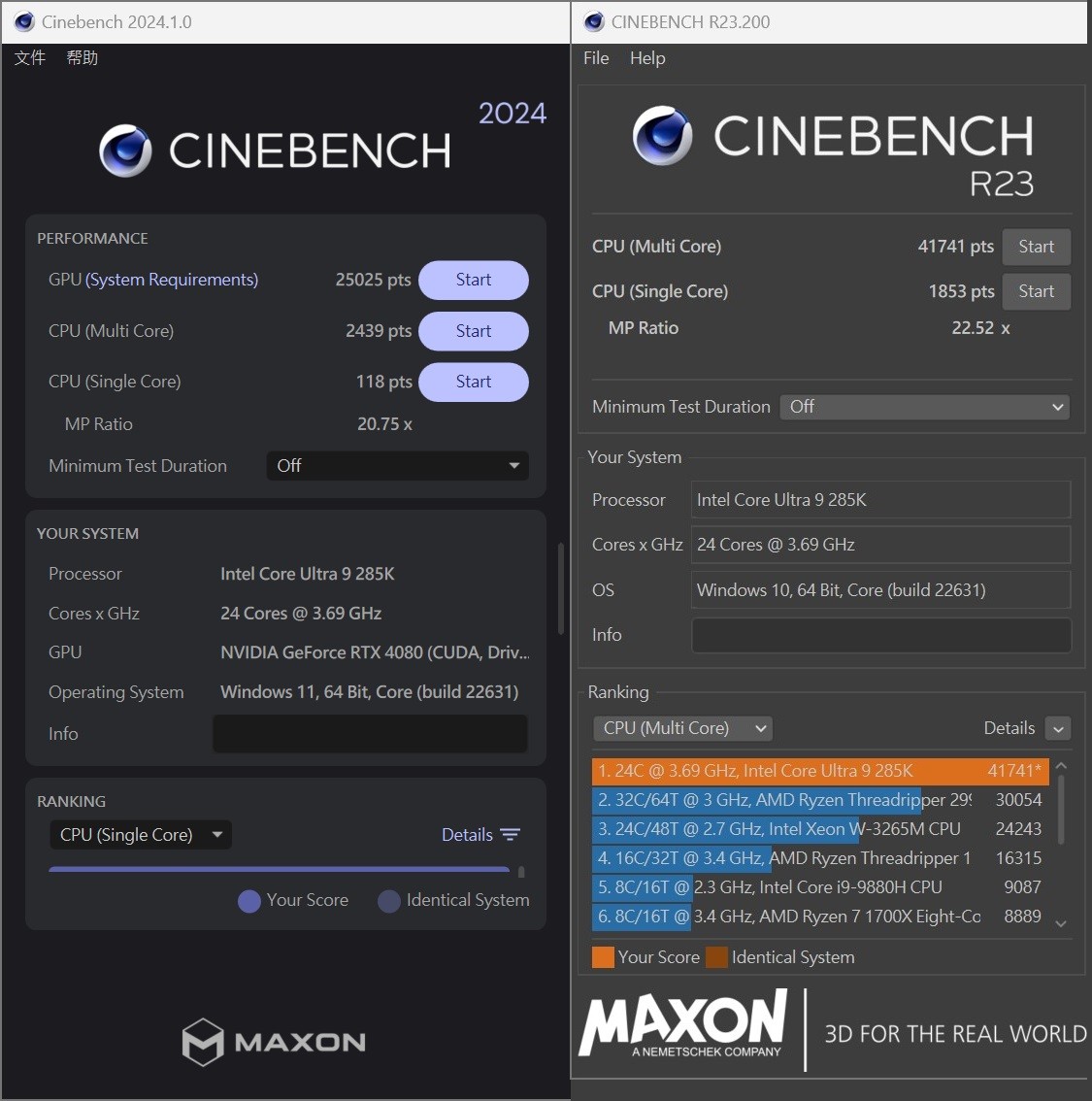

▲ CINEBENCH 2024 與 R23



AIDA64 記憶體與快取測試，記憶體使用 T-FORCE DELTA RGB DDR5 7200，搭配 ROG STRIX Z890-F GAMING WIFI 主機板，記憶體讀取 110320 MB/s、寫入 101547 MB/s、複製 101730 MB/s、延遲 77.9 ns 的表現。

▲ 記憶體 SPD 資訊

▲ AIDA64 記憶體與快取速度測試



電腦整體性能測試，則以 PCMark 10 來進行，可分別針對 Essentials 基本電腦工作，如 App 啟動速度、視訊會議、網頁瀏覽性能進行評分，而 Productivity 生產力測試，則以試算表與文書工作為測試項目，至於 Digital Content Creation 影像內容創作上，則是以相片 / 影片編輯和渲染與可視化進行測。

Core Ultra 285K 獲得了 9140 分，電腦基準性能 Essentials 有著 10214 分，生產力則有 11190 分，在更需要 CPU 運算的數位內容創造獲得 18129 分的高成績；記錄的資料顯示測試時 CPU 時脈最高達到 5.7GHz。

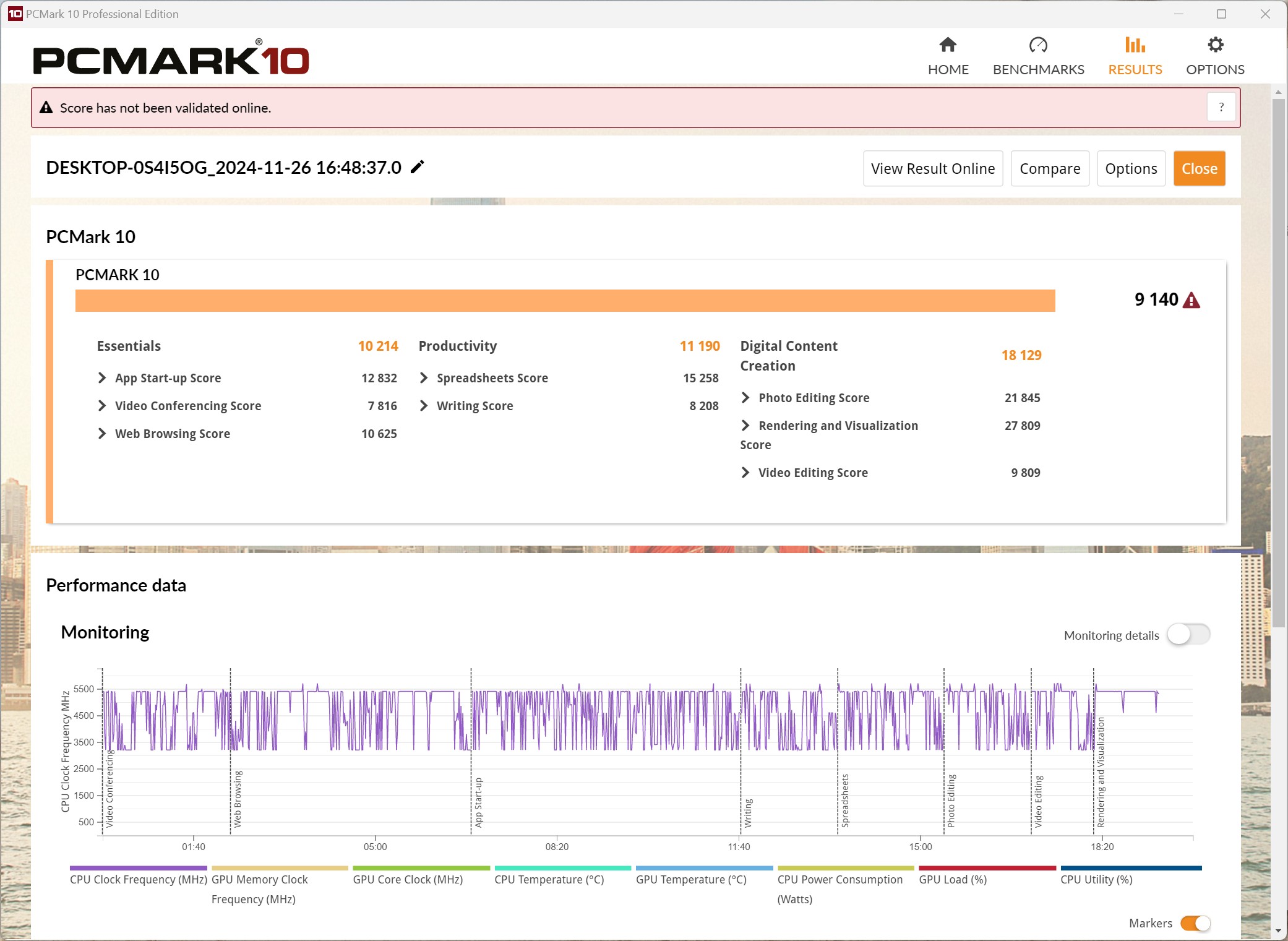

▲ PCMark 10



無線網路方面 STRIX Z890-F 採用 Intel BE200 Wi-Fi 7 320MHz 無線網路晶片，通過實際連上 Wi-Fi 7 無線網路 6GHz 頻段，理論傳輸值顯示為 3458 Mbps。

▲ Wi-Fi 7，目前 6GHz 網路的速度容易受到距離影響而衰減



總結

面向主流玩家的 ASUS ROG STRIX Z890-F GAMING WIFI，即使面對同代最頂級的處理器 Intel Core Ultra 285k 也能輕鬆駕馭，VRM 散熱與 NitroPath DDR5 記憶體插槽等種種規格更是看齊了旗艦產品的設計。

擴充方面 PCIe 插槽提供 PCIe 5.0 x16 和 PCIe 4.0 x16（x4）兩個插槽，以及 4 SATA 和 5 M.2，並且這些插槽都是獨立頻寬設計，無須擔心互相衝突和搶頻寬的問題，可以放心地插好插滿。

這代網路這代規格擁有 2.5GbE + Wi-Fi 7 的組合，後置 USB 給上了雙 Thunderbolt 4 Type-C；PCIe / M.2 / Debug / 天線等等設計更是看齊了頂規的新世代 DIY 友善 Q 設計，讓玩家在 DIY 裝機時能夠輕鬆愜意不求人。

本世代的 ASUS ROG STRIX Z890-F GAMING WIFI 台灣售價為 NTD $ 14,990 元；這款主機板擁有夠用的I/O規格與強悍的實力，足以發揮出各種頂級硬體的完全性能，如果不需要 STRIX Z890-E 那種誇張的 7 組 M.2 插槽的話，這張主機板也許就是你的選擇。

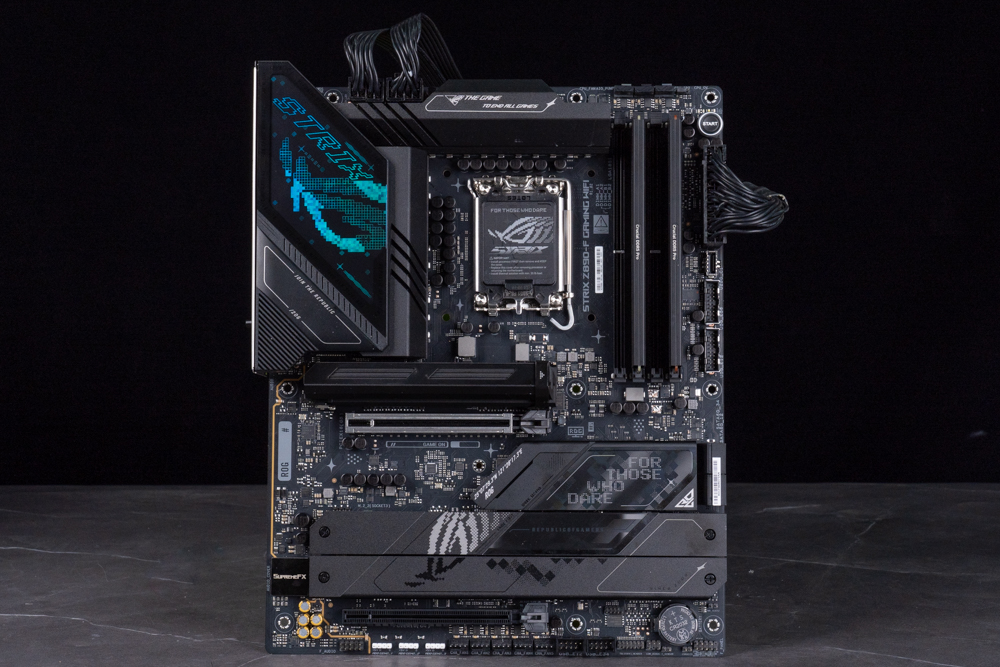

▲ 獻給那些有膽之人
