硬漢軍工白！ASUS TUF GAMING Z890-PRO WIFI 主機板開箱 | 16相80A、八層PCB、DIY友善Q設計、WIFI7支援

隨著 Intel 新一代的 Core Ultra 200S 系列處理器的問世，華碩也跟著更新了配套的新世代 Z890 主機板產品線。ASUS TUF GAMMING Z890-PRO WIFI 是屬於 TUF 軍規系列的全新產品，表面散熱馬甲加入了類似槍枝上常見的皮卡丁尼導軌設計，並佐以快拆式的”GET TUF GAME TOUGH”飾板，展現硬漢軍用風格，除了硬派的軍規用料以外也要有硬派的造型。除此之外，新式設計的 M.2 Q-Latch、Q-Slide、Q-Release、PCIe Q-Release Slim、Q-Antenna天線與 Q-Dashboard 功能全都比照旗艦產品待遇，WIFI7、Thunderbolt 4、4 x M.2 的規格也跟上了主流大部隊，是個顏值與功能並存的優秀產品。



規格：
尺寸：ATX(30.5cm x 24.4cm)
處理器支援：Intel Core Ultra 200 Series
處理器腳位：Intel LGA 1851
CPU 供電相：16(80A)+1(80A)+2(80A)+1(80A) Power Stages
晶片組：Intel Z890
BIOS：1 x 256Mb Flash ROM、UEFI AMI BIOS
記憶體：4 x DIMM, MAX 192GB, DDR5 9066+(OC) CUDIMM
顯示輸出：DP、HDMI 2.1、2 x Thunderbolt 4 Type-C（DisplayPort 1.4 內顯輸出）
Thunderbolt：2 x Thunderbolt 4 Type-C（PCIe、USB）
擴充插槽：1 x PCIe 5.0 x16、1 x PCIe 4.0 x16（x4）、1 x PCIe 4.0 x4、2 x PCIe 4.0 x1
儲存埠：4 x SATA 6Gb/s、M.2_1 CPU PCIe 5.0 x4、M.2_2 CPU PCIe 4.0 x4、M.2_3 PCIe 4.0 x4、M.2_4 PCIe 4.0 x4 with SATA modes
網路：Intel 2.5GbE、TUF LANGuard
無線：MediaTek Wi-Fi 7 MT7925 Wireless LAN Card、BT 5.3
音訊：Realtek ALC1220P 7.1 Surround Sound High Definition Audio CODEC
USB埠：1 x USB 20Gbps Type C（前置、30W PD 快充）、1 x USB 5Gbps（前置）、2 x USB 2.0（前置）、2 x Thunderbolt 4 Type-C、6 x USB 10Gbps
RGB：3 x ARGB 4-1pin
FAN：1 x 4-pin CPU、1 x 4-pin CPU OPT、1 x 4-pin AIO PUMP、4 x 4-pin Chassis



ASUS TUF GAMING Z890-PRO WIFI 開箱

ASUS TUF GAMING Z890-PRO WIFI 是 TUF GAMING 系列的老大，繼承了系列傳統的軍規級組件，能夠勝任其他產品無法承受的條件，16(80A)+1(80A)+2(80A)+1(80A) 的 Power Stages 供電設計與大體積的 VRM 散熱器，能夠針對長時間的遊戲需求，提供堅如磐石且超乎預期的效能表現。

TUF GAMING Z890-PRO 擁有 4 組 M.2 硬碟插槽，1 個 PCIe 5.0 ×4 與 3 個 PCIe 4.0 x4；還有前面幾個同代 ROG 老大哥都沒有的 5 條 PCIe 插槽配置，1 個 PCIe 5.0 x16、1 個 PCIe 4.0 x16 (x4)、1 個 PCIe 4.0 x4、還有 2 個 PCIe 4.0 x1，用來連接音效卡或擷取卡之類的裝置會很方便。

網路方面支援 2.5GbE LAN 與最新的 Wi-Fi 7 無線網路，並結合了 Q-Antenna 快拆天線設計；音效方面就是較為普通的 Realtek ALC1220P 7.1聲道音效晶片，不過提供了完整的 5 孔 3.5mm 音源孔與 S/PDIF out 配置。USB 連接埠則有15個，包含前置 USB 20Gbps、前置 USB 5Gbps 與 2 個 Thunderbolt 4 Type-C。

雖然乍看之下這張主機板的規格沒有 ROG 的幾張主機板這麼亮眼，但仍然保留了包括音源插孔在內的不少反璞歸真的設計，充滿了軍用產品中著重實用主義的味道。

▲ ASUS TUF GAMING Z890-PRO WIFI 外箱

▲ 背面標註著產品規格與特色說明



這代的 TUF Z890-PRO 採用了淺色的設計，白色的 PCB 配上了金屬削切的散熱馬甲相得益彰，馬甲上印有 TUF GAMING 的字樣表明了軍規硬漢的身分。主機板背面則採用了淺灰色的設計，並印上了白色的 TUF 標誌點綴。

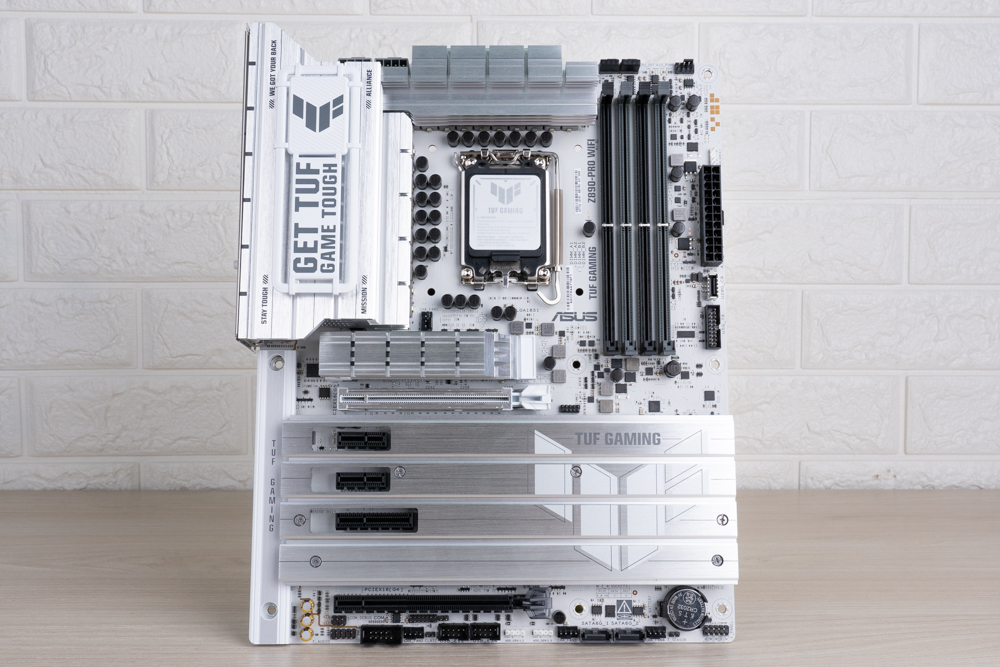

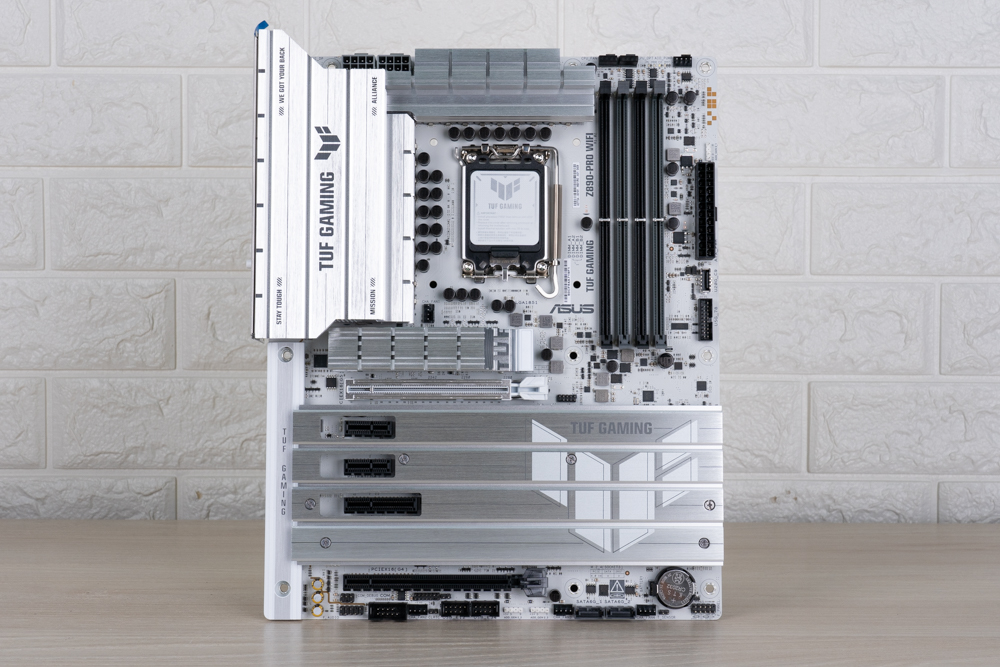

▲ ASUS TUF GAMING Z890-PRO WIFI 正面

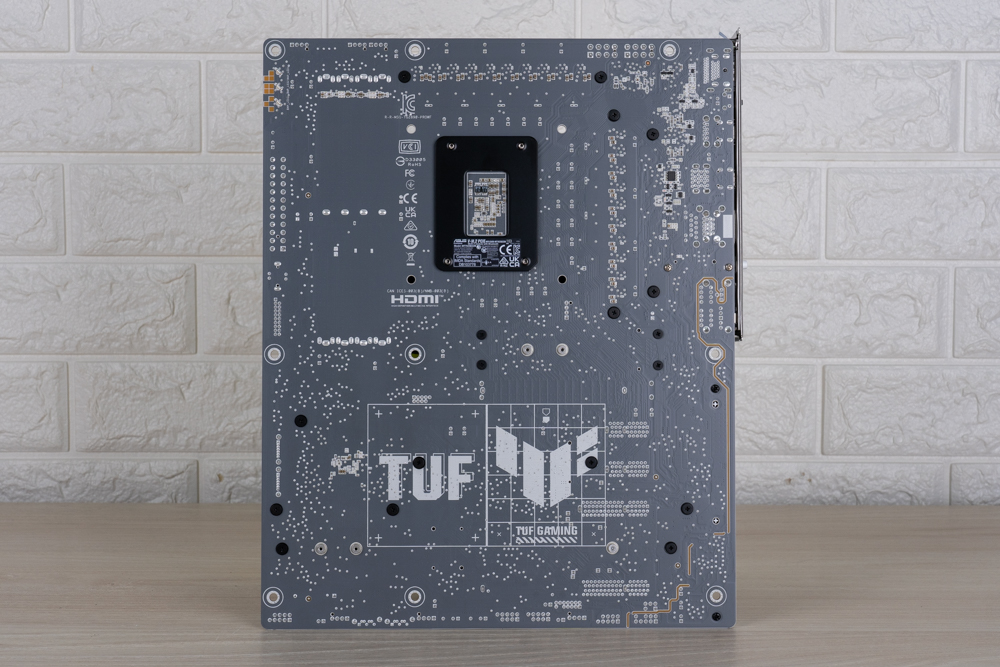

▲ 背面淺灰的顏色與白色的 Logo 十分漂亮

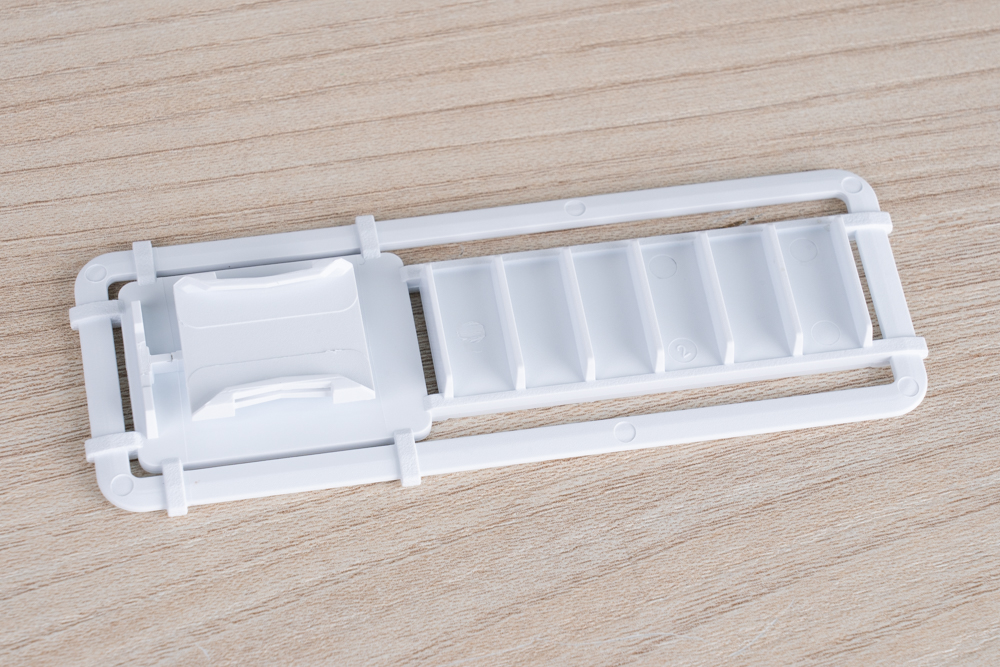

隨主機板附送的配件還有簡易說明書、TUF 貼紙、兩條 SATA 線、配合主題色的白色 Q-Antenna 快拆天線、給 M.2 SSD 使用的一些小配件，還有一塊快拆飾板，能夠安裝在主機板的散熱馬甲上。

▲ 主機板配件

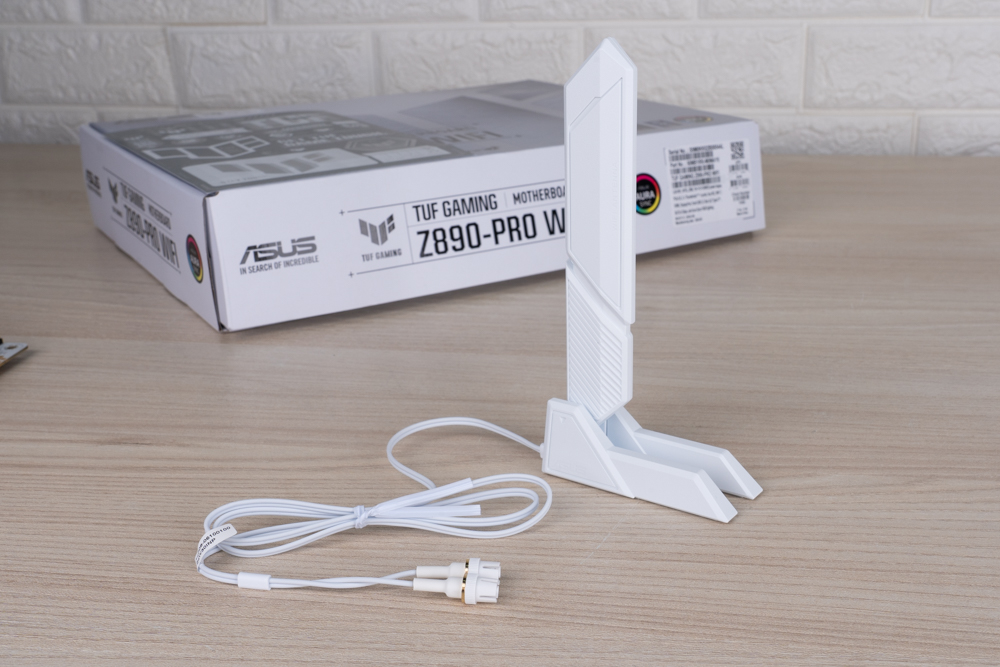

▲ 方便安裝的快拆式 Q-Antenna Wi-Fi 7 天線，底部為磁吸式設計

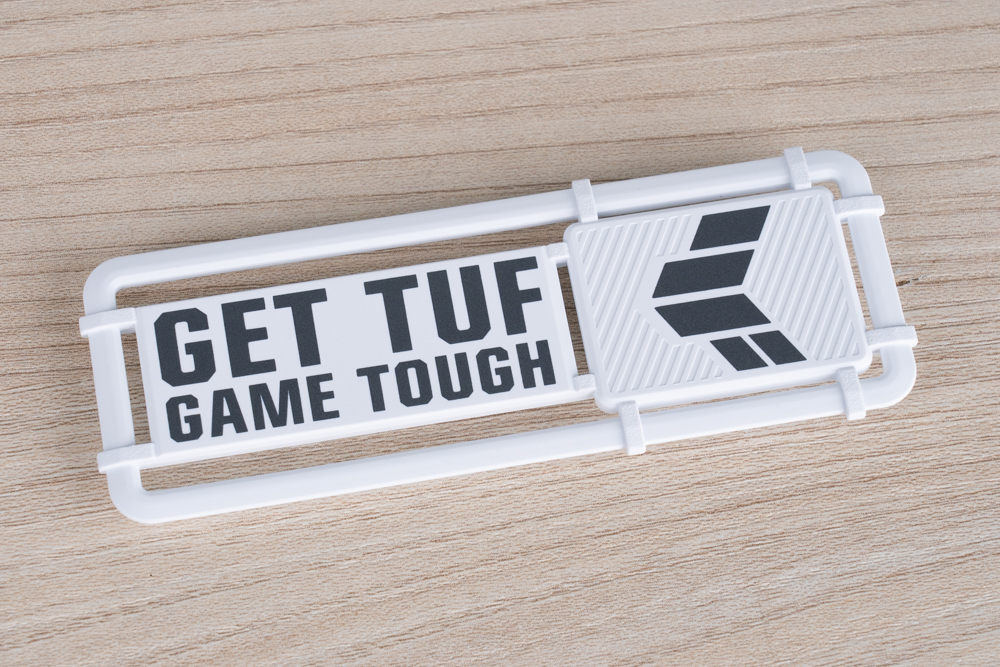

▲ 四周簍空的 TUF 飾板是這代 TUF Z890-PRO 主機板外觀的一大亮點

▲ 採用類似皮卡丁尼導軌的快拆設計

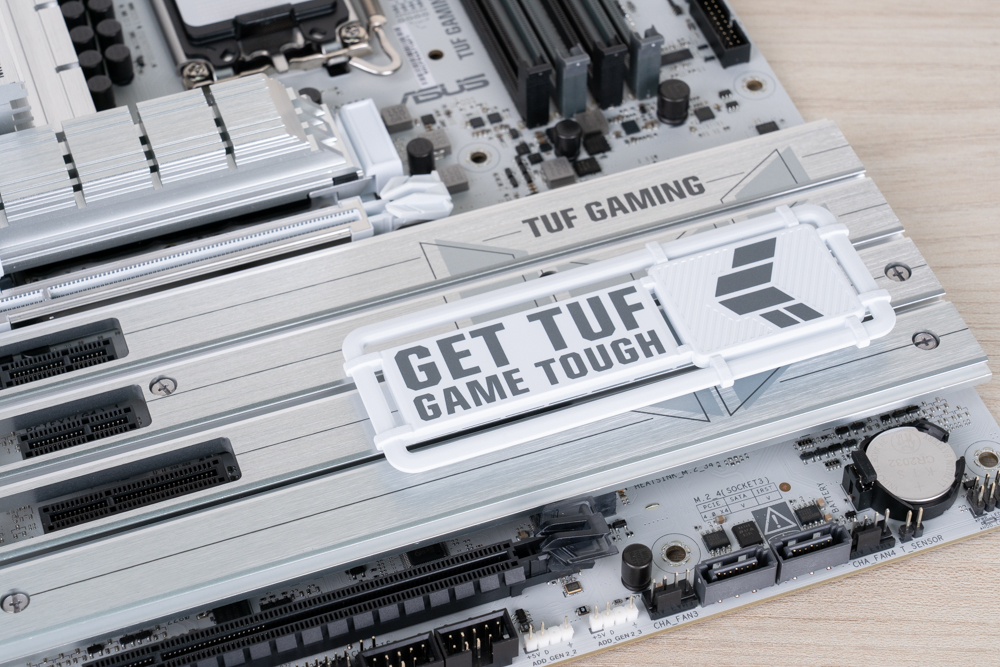

▲ 能夠輕易地安裝於主機板散熱馬甲的軌道上



ASUS TUF GAMING Z890-PRO WIFI 主機板提供 4 條 DIMM DDR5 插槽，支援最高 192GB 容量與 CUDIMM DDR5 9066+(OC) 的超頻實力。

而在主板右上角這區，則是設計有 ATX 24-pin 主機板供電，前置 USB 20 Gbps Type-C 插槽與 USB 5Gbps 插槽。此外，處理器風扇PWM針腳，以及Q-LED 燈號都在集中在主板右上角這區，還有一組可定址的 ARGB 4-1pin 插槽。

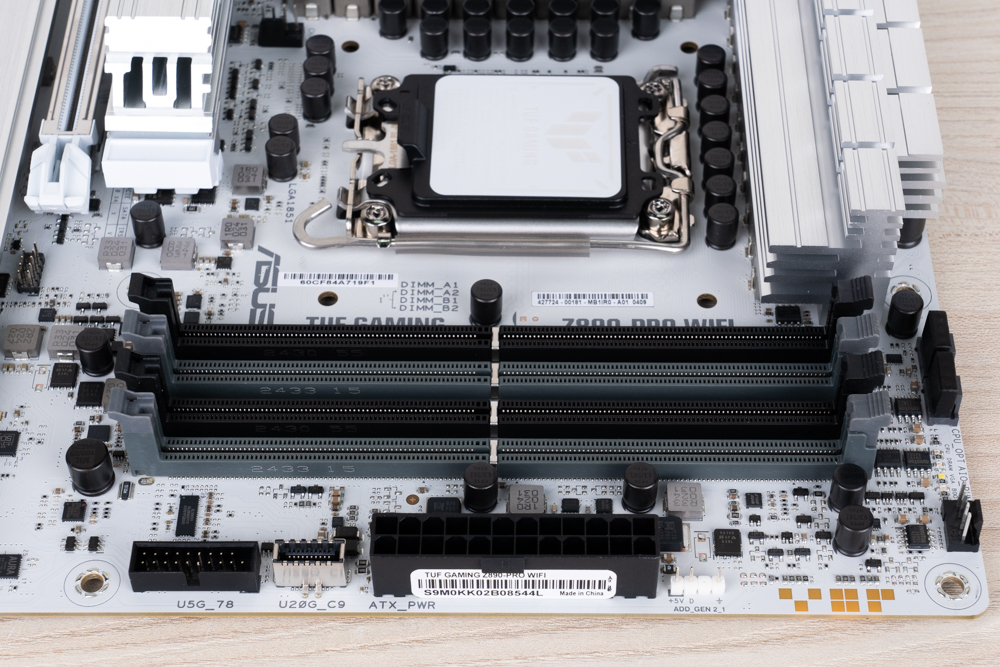

▲ 主板右上角 ATX 24-pin、USB-C 20Gbps、USB 5Gbps x、4 DIMM DDR5



這代主機板其實是有 RGB 燈的，就位於右上角的背面，不起眼的三顆燈在插上電之後反而有種驚喜感，可以透過 Armory Crate 進行燈效設定。

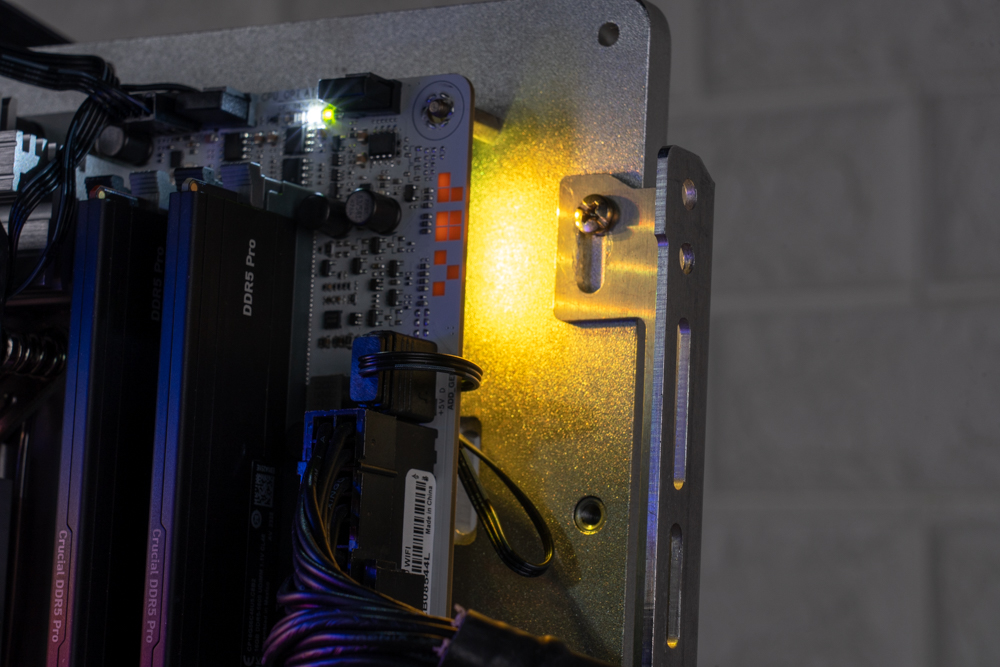

▲ 位於背面的 RGB 燈珠

▲ 燈效展示



主板採用 LGA 1851 腳位支援 Intel Core Ultra 200S 系列處理器，搭配16 相 80A VccCore + 1 相 80A VCCGT + 2 相 80A VCCSA + 1 相 80A VNNAON 的 Power Stages 供電設計，並使用上金屬削切的大體積 VRM 散熱器鎮住供電元件。

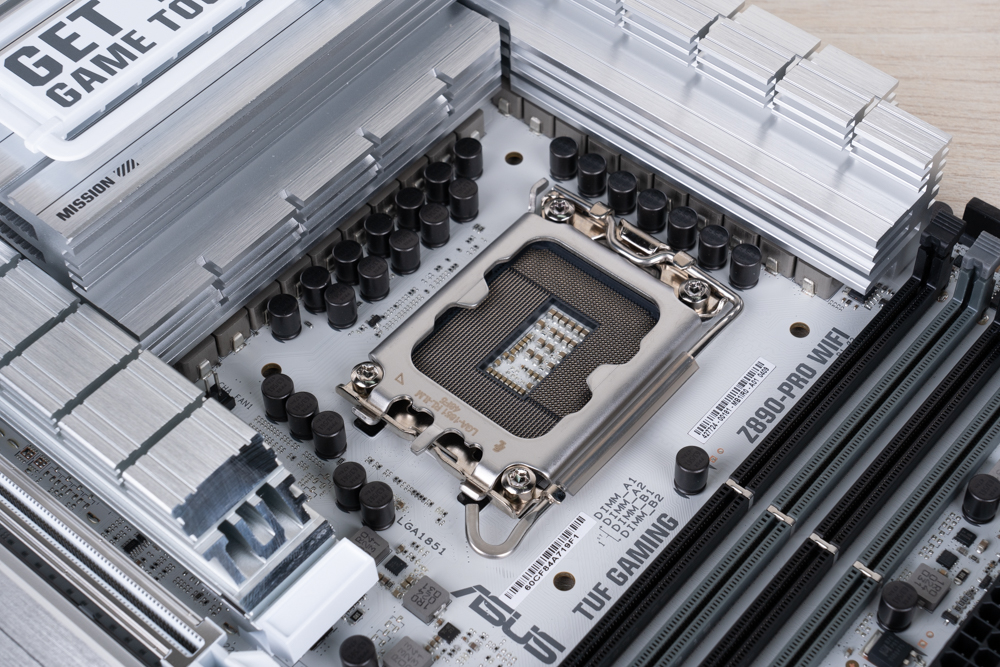

▲ LGA 1851插槽與VRM散熱

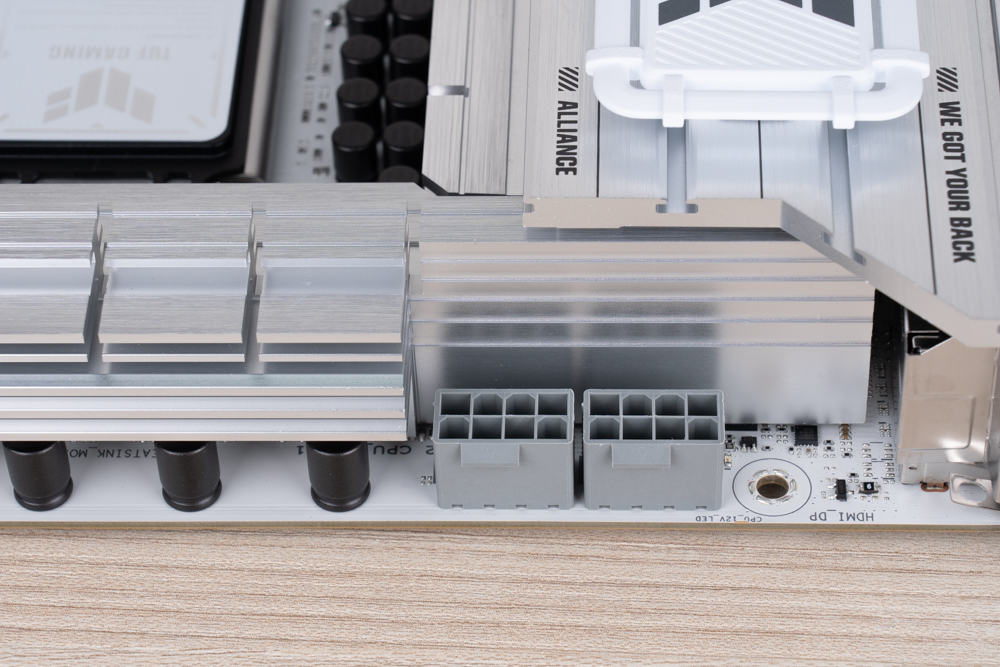

▲ CPU 使用雙 8-pin 供電



這款主機板提供了 4 組 SATA 6Gb/s，兩組在側邊，兩組在下面。隨著m.2硬碟的普及，現在的主機板都偏向縮減 SATA 的數量，這邊給到 4 組對於用來存放冷資料也十分夠用。

▲ 2 組位於側邊的 SATA 插槽

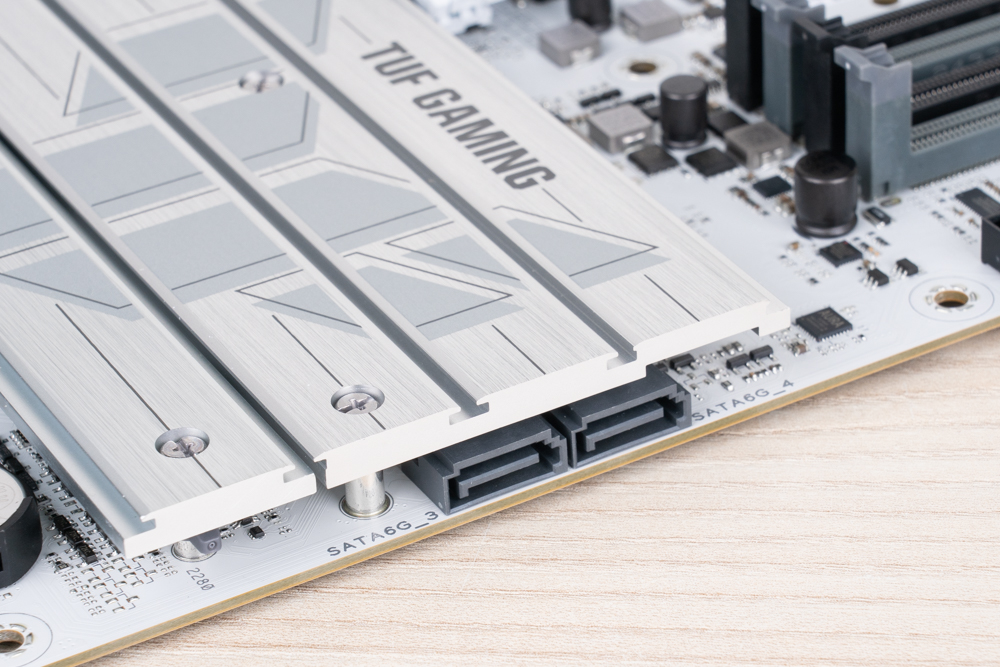

▲ 另外 2 組位於主機板最底下



華碩早早就開始採用 Q-Design 的設計語言，各種友好 DIY 玩家的設計讓組裝電腦就像是一種享受，而這代的主機板也配備了全新設計 M.2 與 PCIe 插槽，讓組裝更便利。

TUF Z890-PRO 的 M.2 散熱片採用 M.2 Q-Release 設計，只要將前方的塑膠卡扣按下就能取下 M.2 散熱片，第一組 M.2 支援最長 2280 的長度，此處也能透過安裝隨附的 M.2 Q-Slide 卡扣來安裝更短的硬碟。

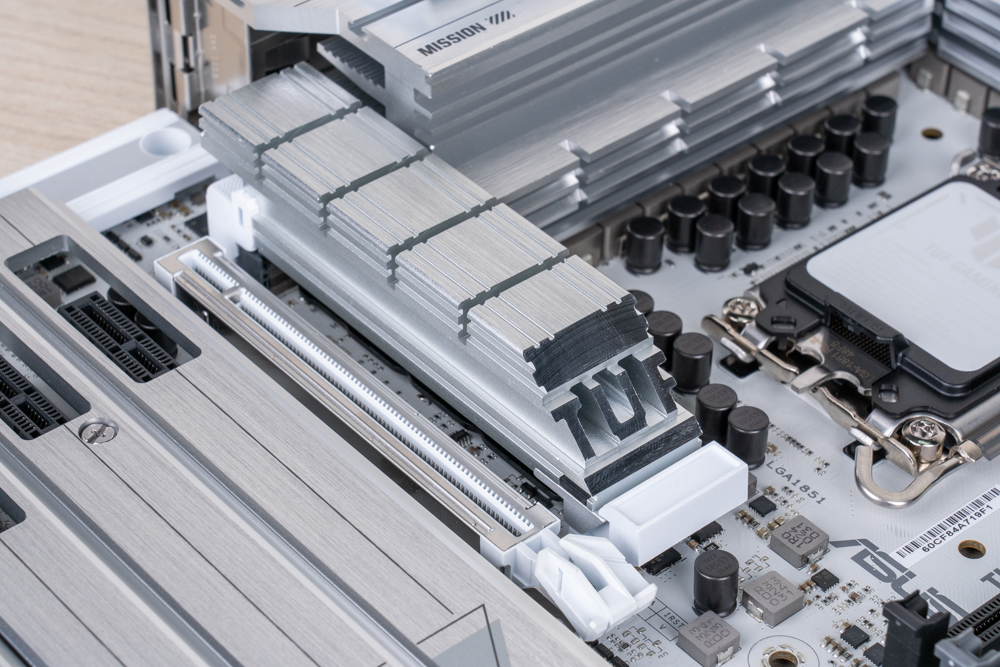

▲ M.2 Q-Release 散熱器採用了立體 TUF 字樣的削切設計

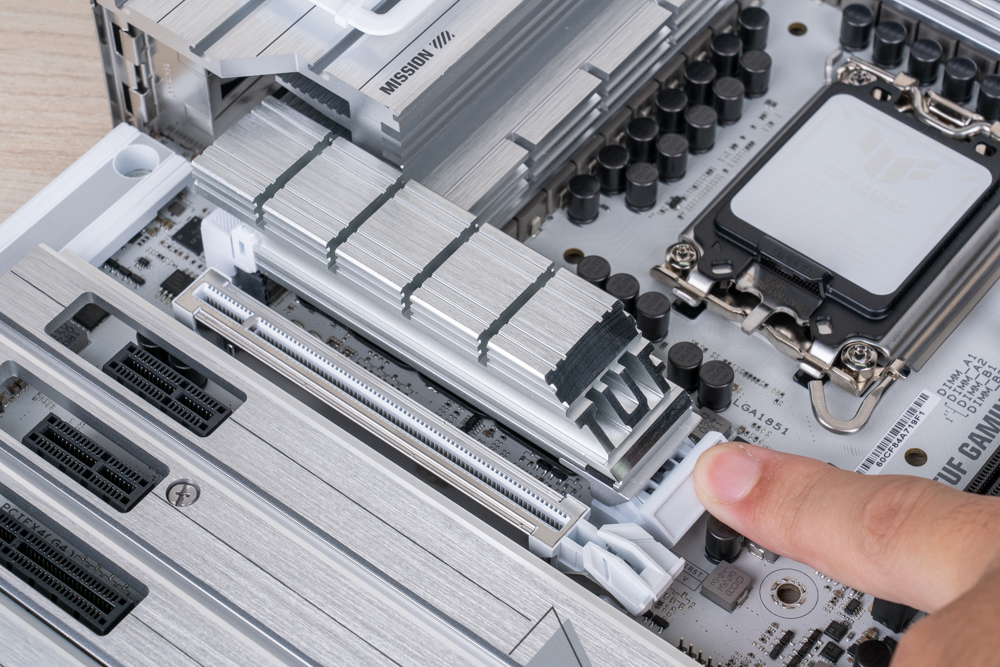

▲ 按下前方的卡扣

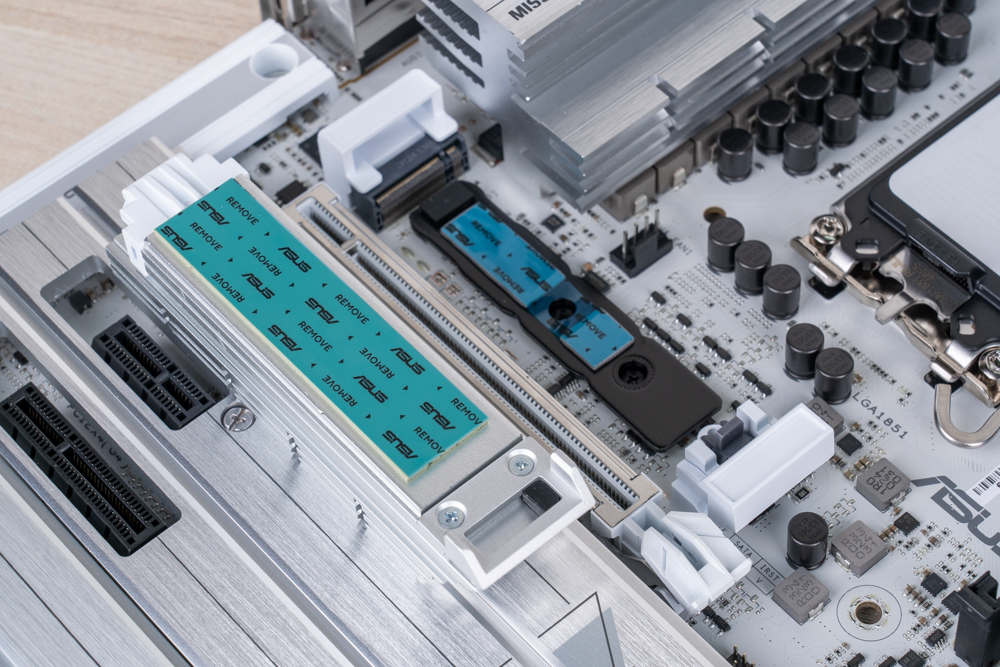

▲ 就可直接取下 M.2 散熱器

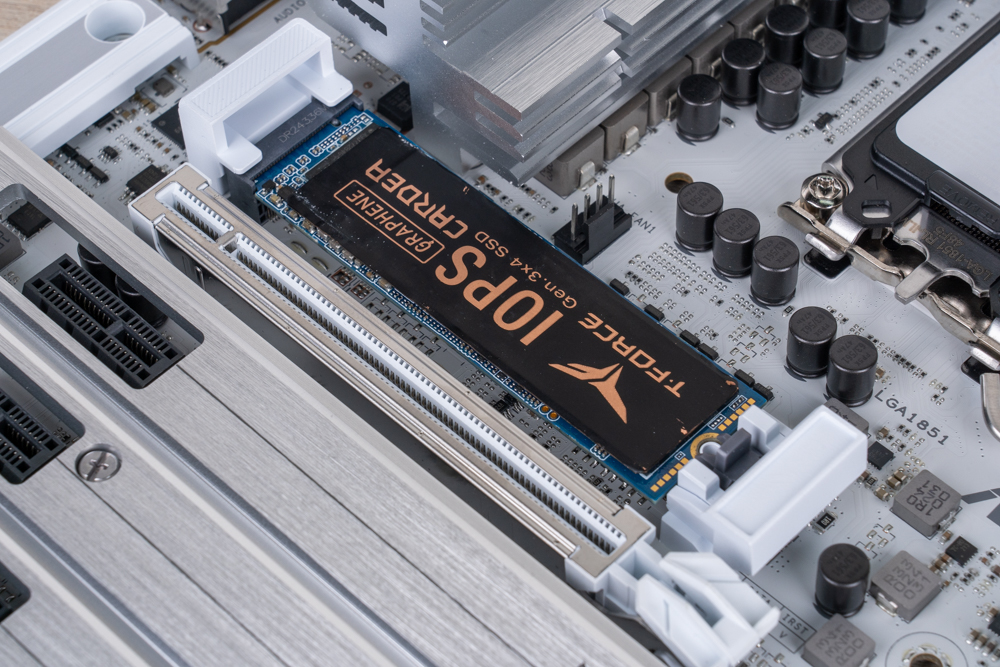

▲ 2280 長度的硬碟可以直接安裝，也可以透過安裝隨附的 M.2 Q-Slide 卡扣來安裝更短的硬碟



ASUS TUF GAMING Z890-PRO WIFI 的第一組 PCIe 5.0 x16 插槽，採用新一代 Q-Release Slim 自動退卡設計。PCIe Q-Release Slim的設計是在PCIe插槽靠檔板的一側藏了一隻退卡針，當顯卡或任何 PCIe 介面卡插入時，會將這個 Pin 針往下壓，藉此連動將 PCIe 卡扣固定，因此當需要移除介面卡時，只需將靠外側的部分先提起就可輕鬆拆下。

除第一組 PCIe 5.0 x16 插槽外，還額外提供了一條 PCIe 4.0 x16（x4）、1 個 PCIe 4.0 x4還有 2 個 PCIe 4.0 x1插槽可使用。

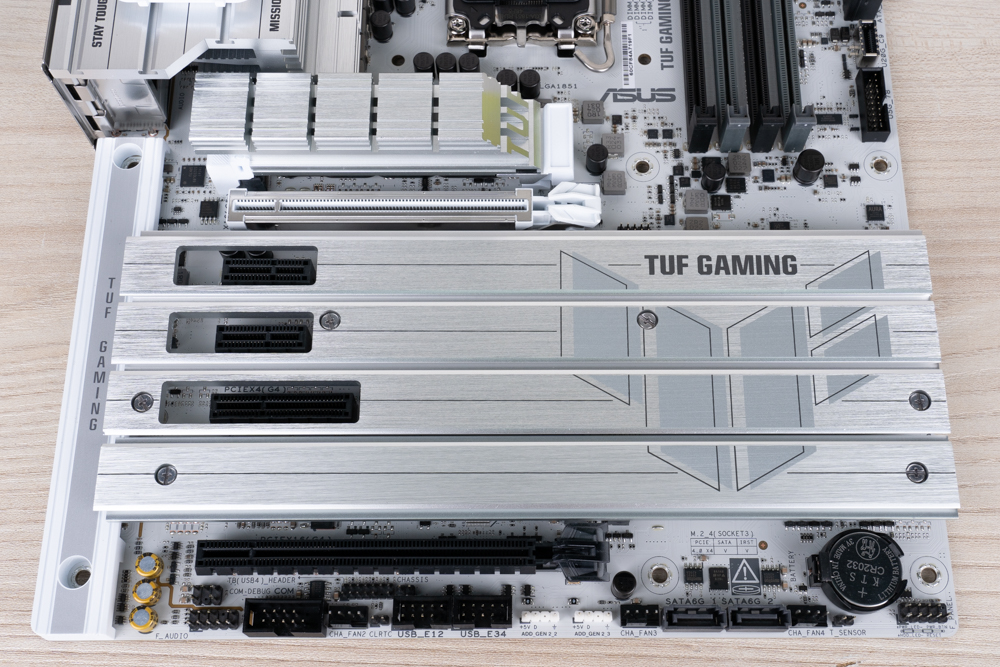

▲ PCIe 插槽配置，M.2 散熱馬甲在 PCIe 插槽的位置皆有開孔

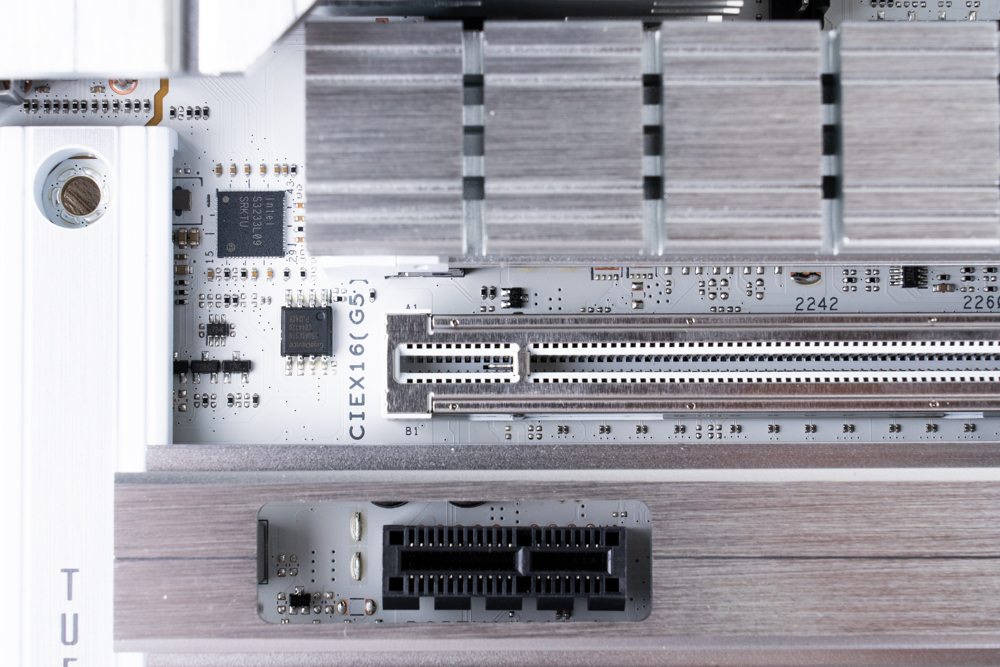

▲ PCIe Q-Release Slim 插槽內的退卡針



主板的 M.2_1 與 M.2_2 都採用 CPU 提供的通道，分別提供 PCIe 5.0 x4 與 PCIe 4.0 x4 通道；至於剩下的 M.2_3與 M.2_4 則是使用了晶片組提供的 PCIe 4.0 x4 頻寬。

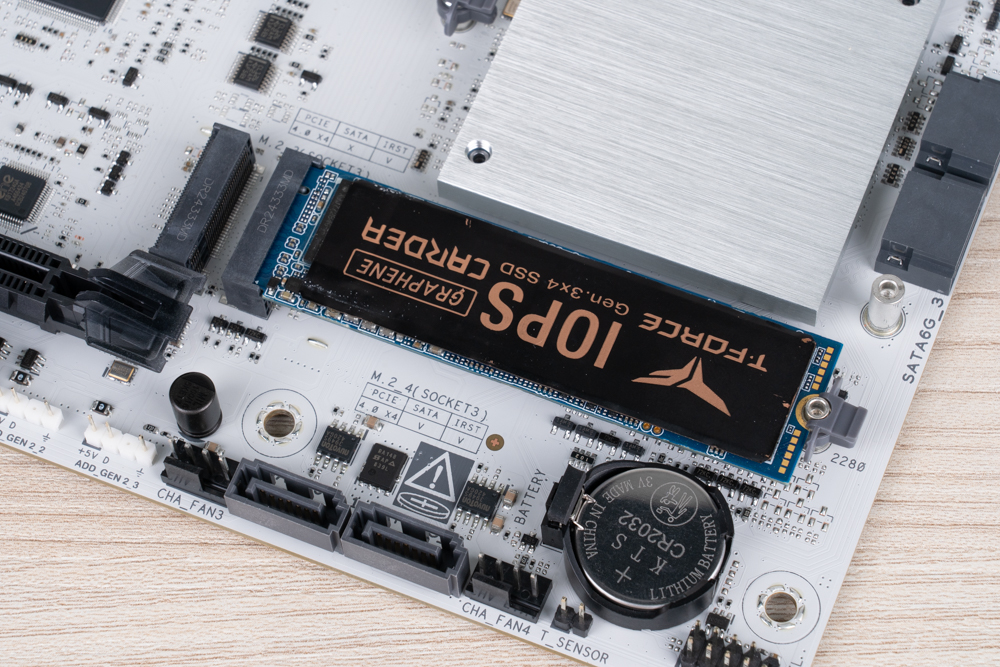

主板除第一組的 M.2 插槽以外都採用蝴蝶形狀 M.2 Q-Latch 固定 SSD，若要安裝 M.2 2230 這種小尺寸的則可使用配件中的 M.2 Q-Slide 卡扣來固定。

▲ 主機板與 M.2 插槽

▲ 蝴蝶形狀 M.2 Q-Latch 固定扣

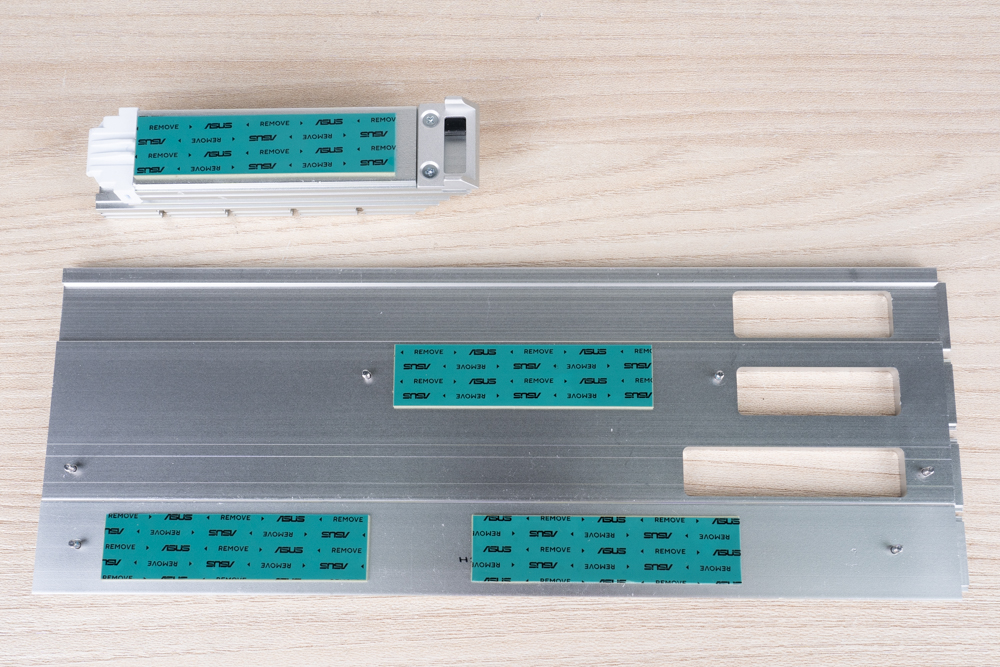

▲ M.2 散熱片



一體式後 I/O 背板，提供了便利的 BIOS FlashBack 按鈕；顯示的部分有 DisplayPort、HDMI 與 2 個 USB-C 40Gbps 共 4 組內顯輸出。USB 方面包含 2 個 Thunderbolt 4 Type-C 40Gbps與6 個 USB-A 10Gbps。

網路則為 2.5GbE RJ-45 有線網路，以及採用 Q-Antenna 快拆天線的 Wi-Fi 7 無線網路；音效方面這代保留了五組 3.5mm 音源插孔，也提供了數位 SPDIF 輸出。

▲ 一體式後 I/O



ASUS TUF GAMING Z890-PRO WIFI 主機板用料

介紹完 TUF GAMING Z890-PRO WIFI 的功能與外觀後，接下來就輪到揭下其硬派的散熱馬甲，一窺其主機板上使用的原件與設計。

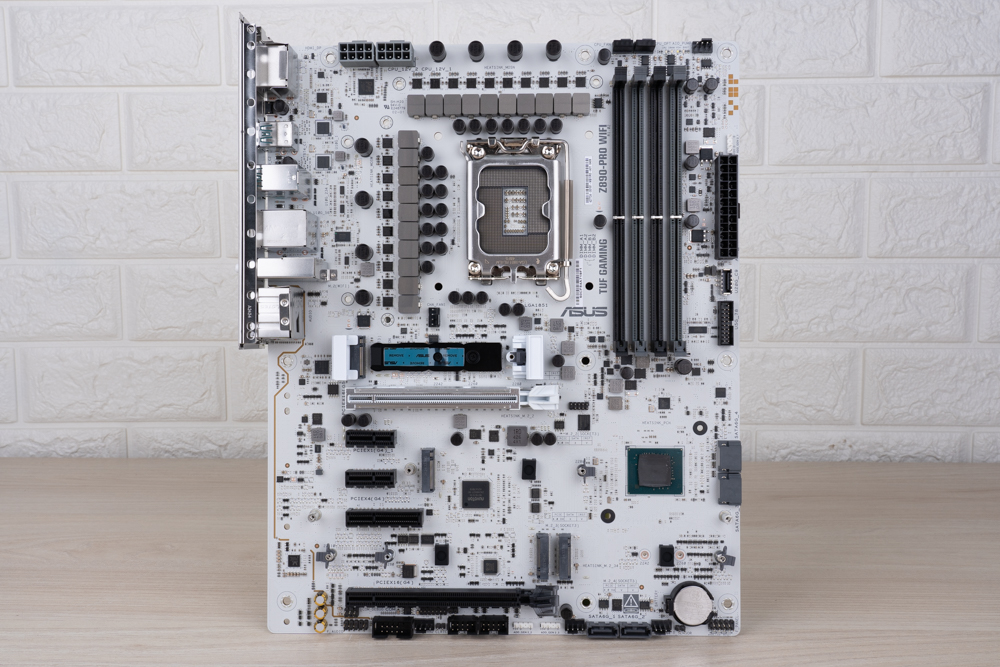

▲ 完整主機板正面外觀

▲ 主機板背面，並沒有任何覆蓋件

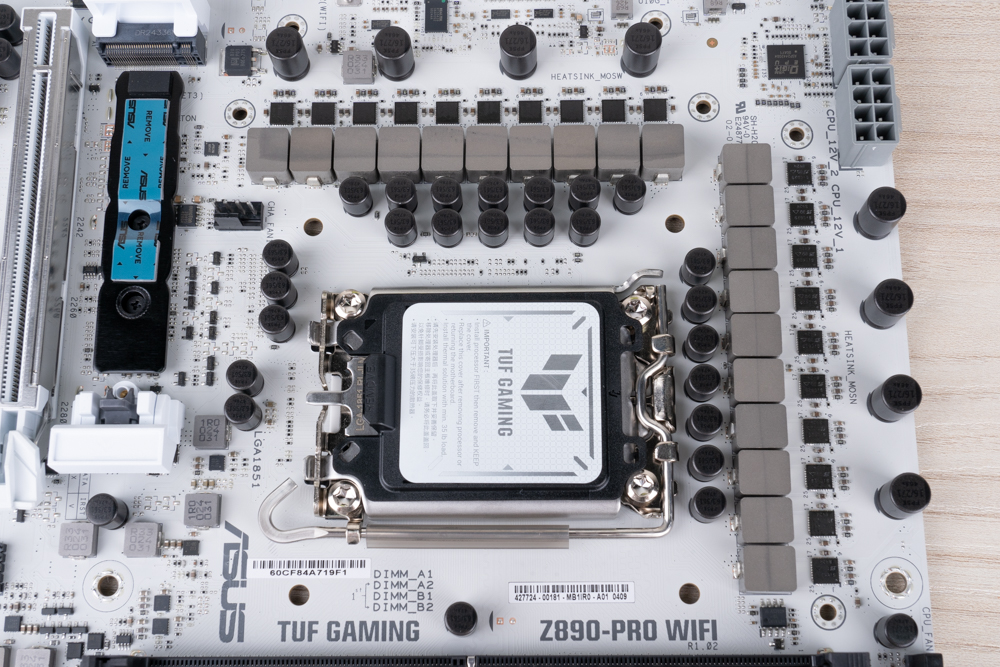

▲ CPU 供電採用 16(80A)+1(80A)+2(80A)+1(80A) Power Stages

▲ 後 I/O 視訊輸出使用的 IT66318FN Retiming Buffer

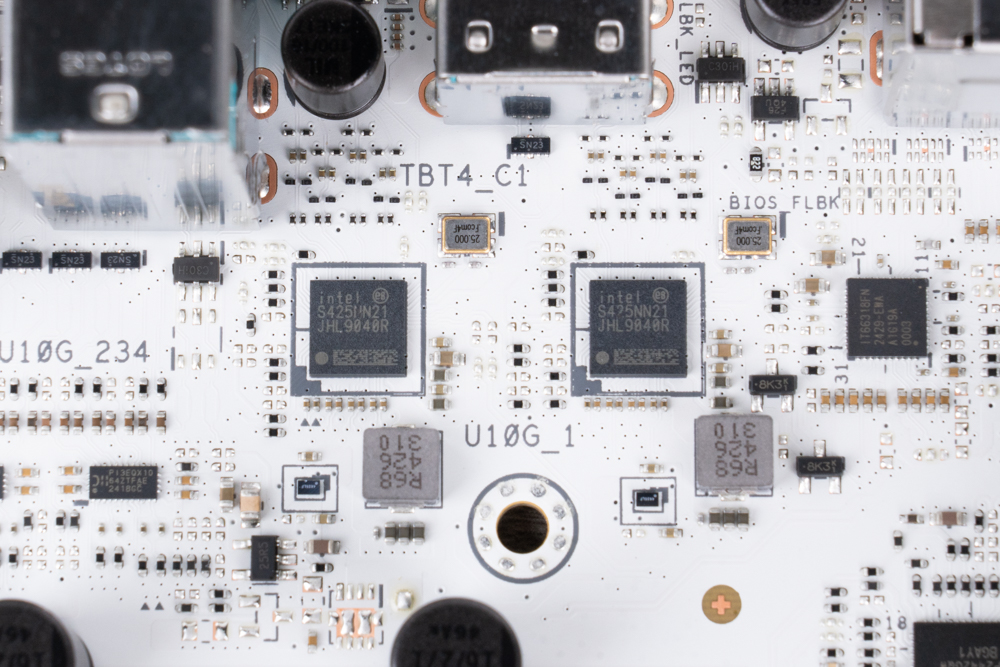

▲ 後 I/O 兩顆 Intel JHL9040R Retimer。這代處理器已經包含 Thunderbolt 功能，因此僅需搭配重定時器與訊號中繼器晶片，支援 40Gbps、DP、USB 10G 等功能

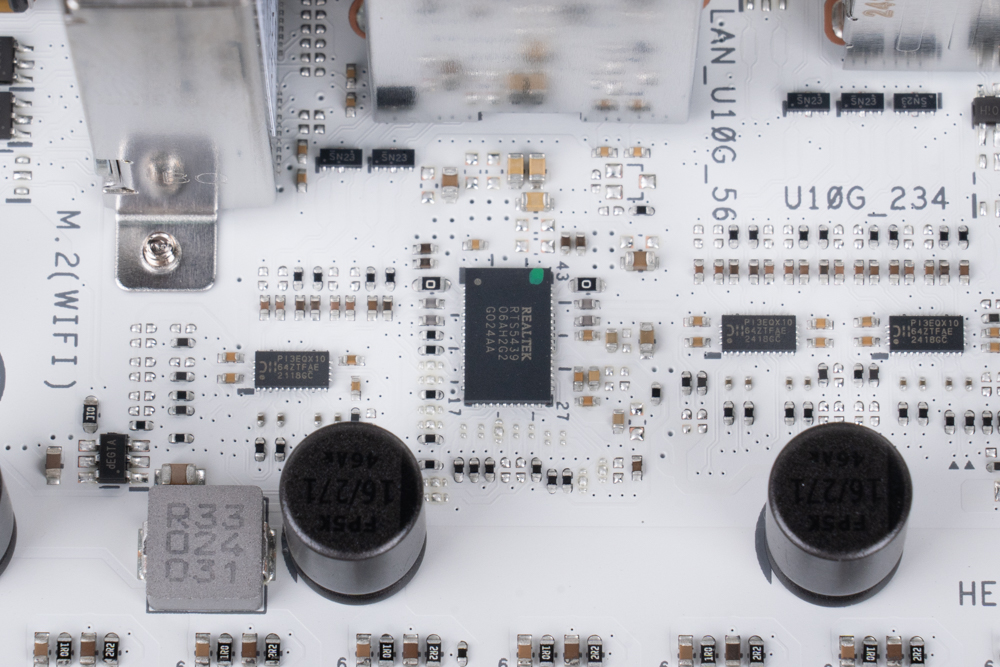

▲Realtek RTS5439 USB4 HUB Router，用來滿足各種 USB、Thunderbolt 連接所需的類比與數位電路

▲ VRM DiGi+ EPU ASP2442，處理 CPU 供電

▲ Intel I226-V 2.5GbE 網路晶片

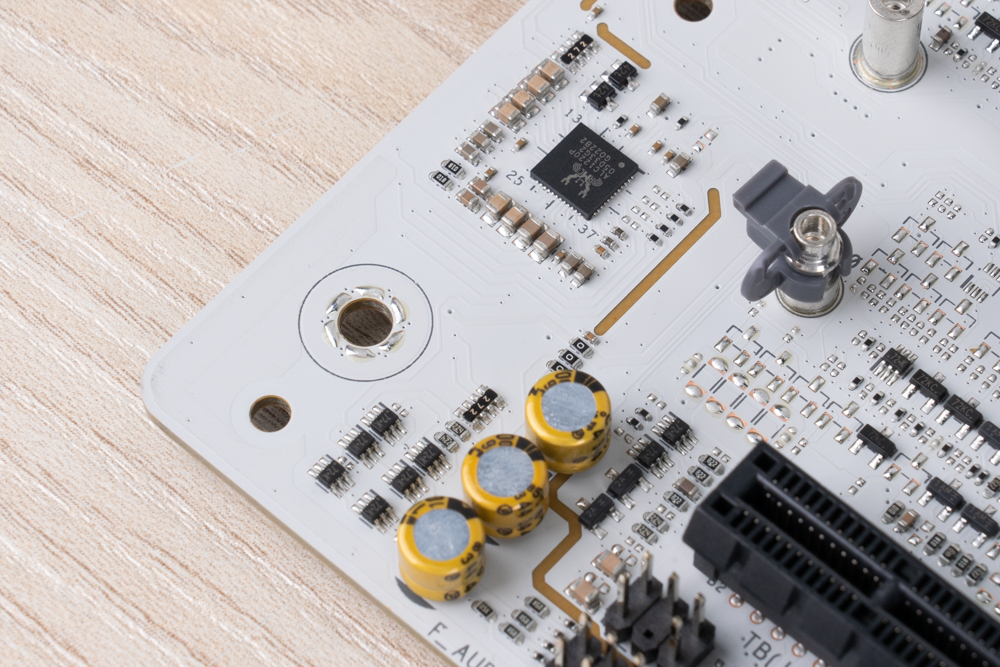

▲ Realtek ALC1220P 音效晶片與電容

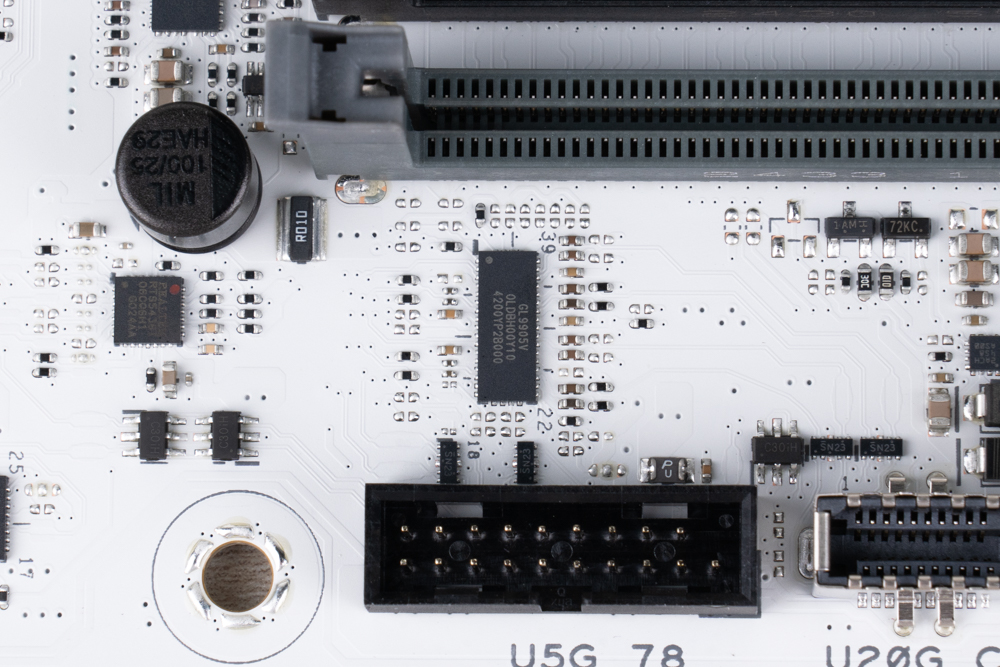

▲ GL9905V 雙路 20 Gbps USB 晶片，提供前面板的 USB 輸出功能

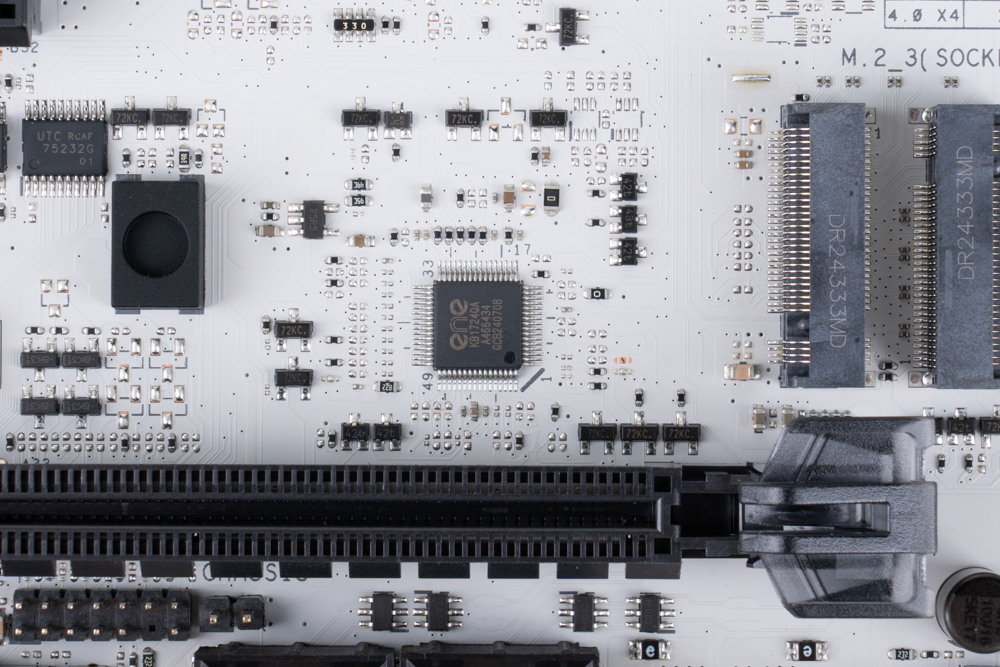

▲ ene KB1724QA

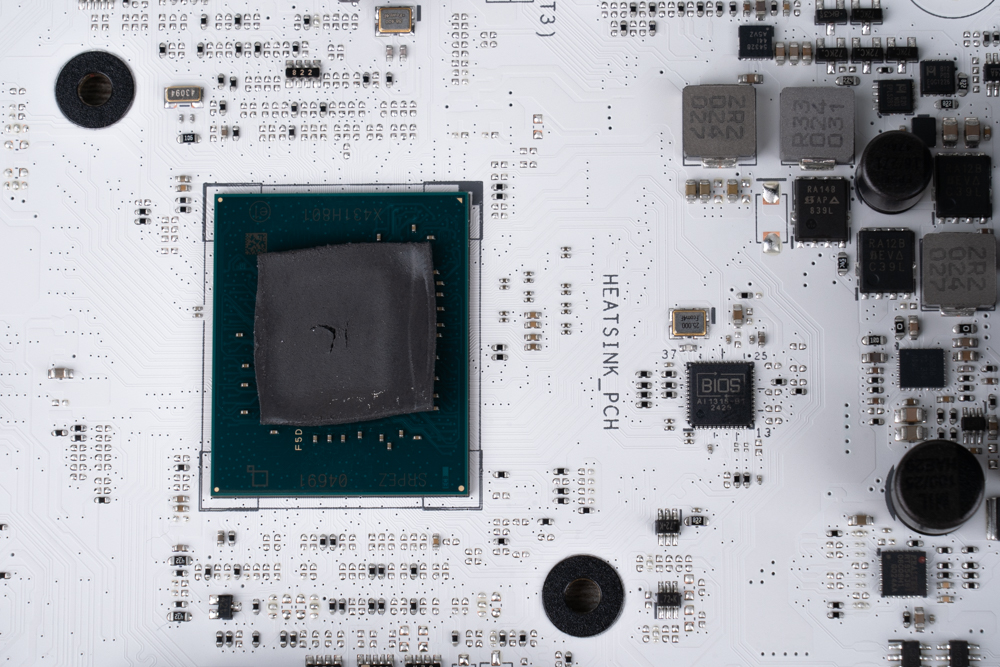

▲ Intel Z890 晶片組與 BIOS 晶片

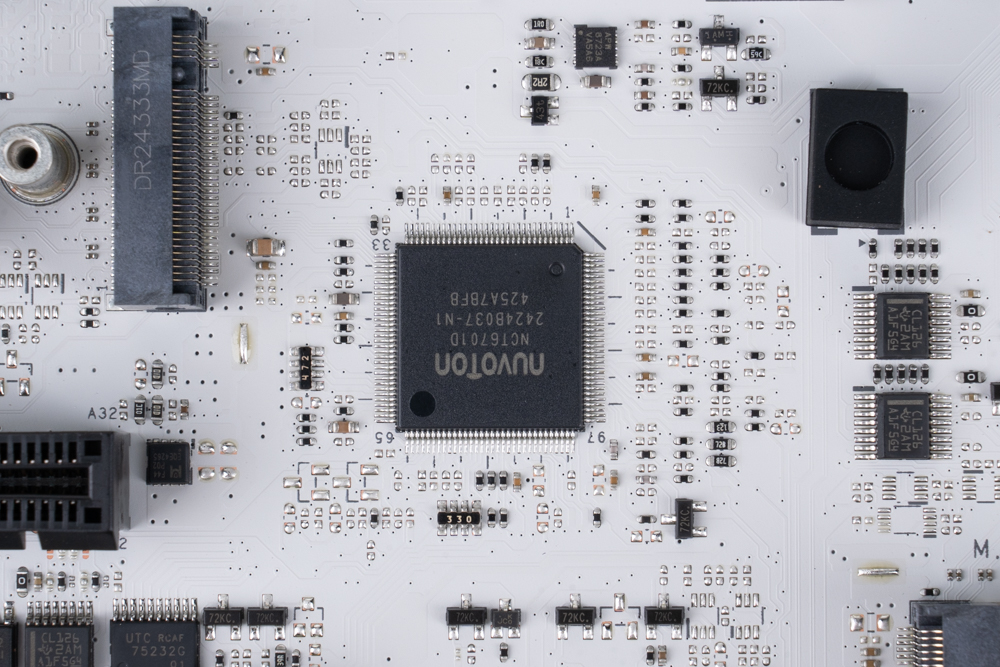

▲ nuvoTon NCT6701D 環控晶片

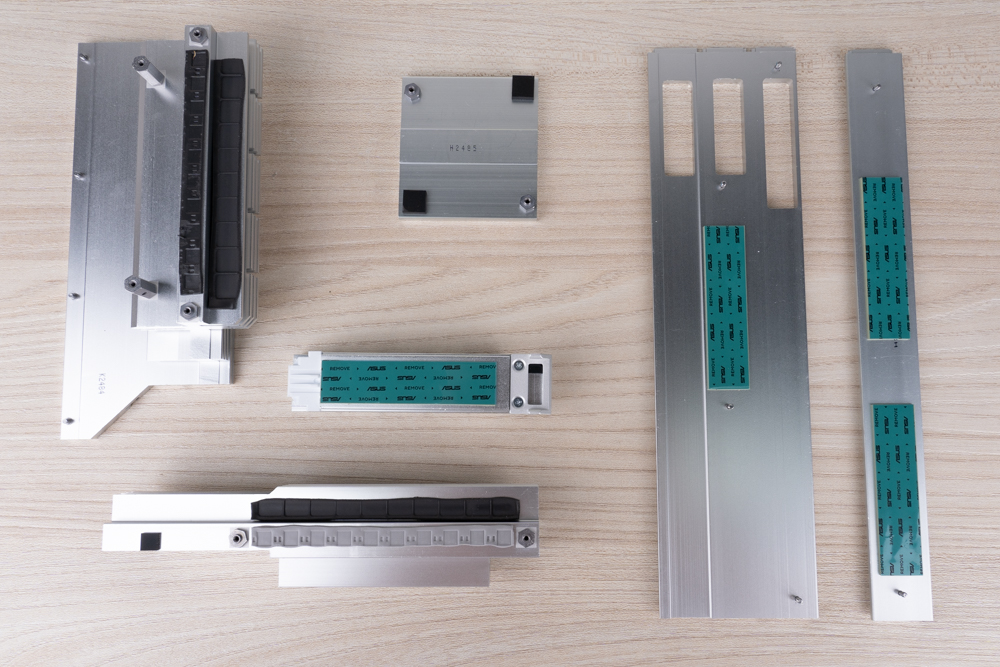

▲ 主機板散熱片



ASUS TUF GAMING Z890-PRO WIFI BIOS功能

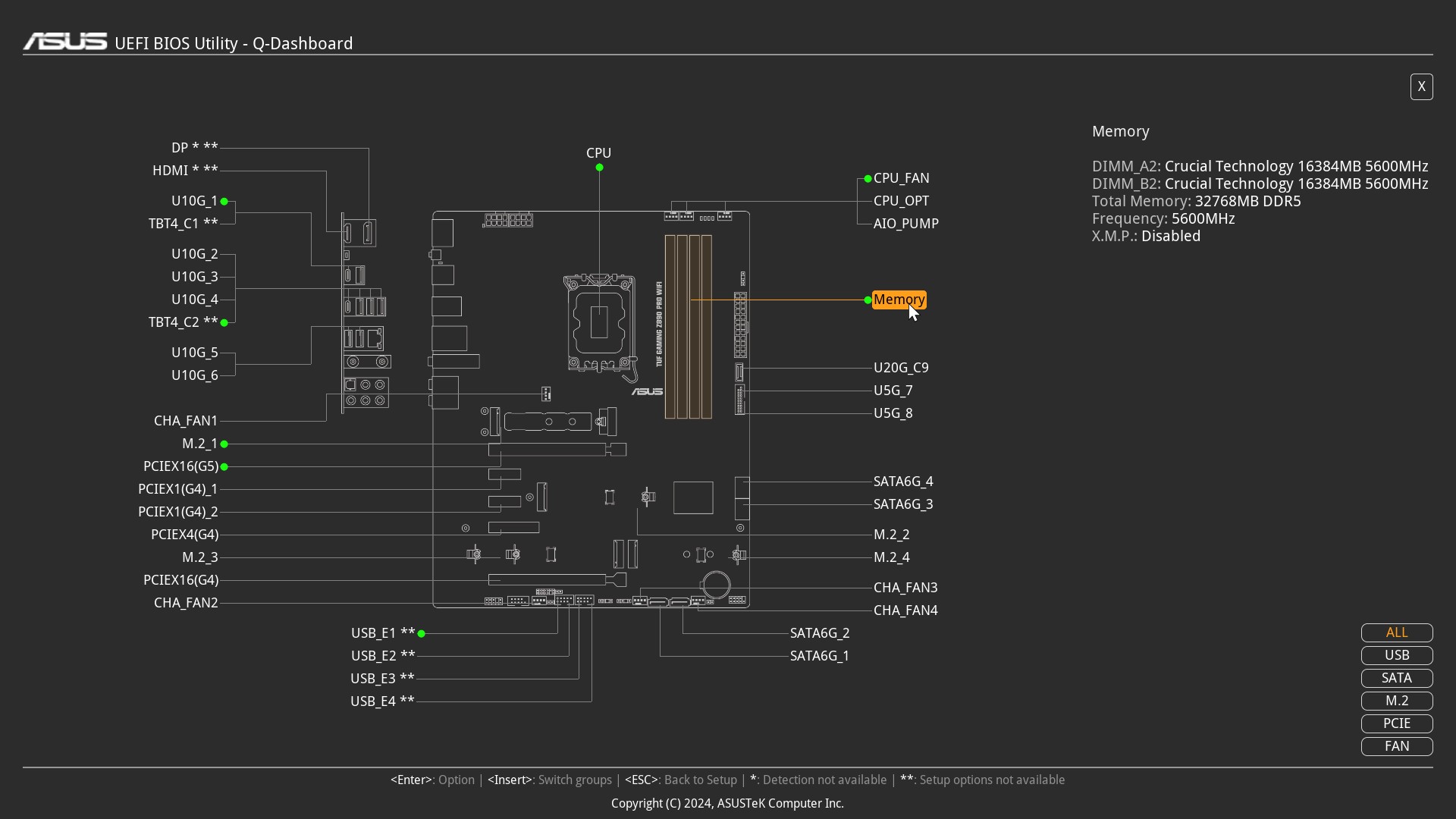

新版 BIOS 當中，在工具頁面可以找到新加入的「Q-Dashboard」，會完整列出主機板的所有連接阜、I/O 等資訊，圖中有綠點的代表有使用像是 CPU、Memory、M.2_1 以及後 I/O 的 USB 都能完整顯示，而且當游標移動到該項目時還會顯示連接的裝置資訊，讓玩家可以快速瞭解主板所連接的裝置。

▲ Q-Dashboard



回到 Ai Tweaker 超頻設定頁面，Performance Preferences 可設定 Intel Default Settings 或 ASUS Advanced OC Profile，簡單來說就是維持 Intel 預設功耗、電流上限，或者套用華碩進階 OC 參數取消限制。

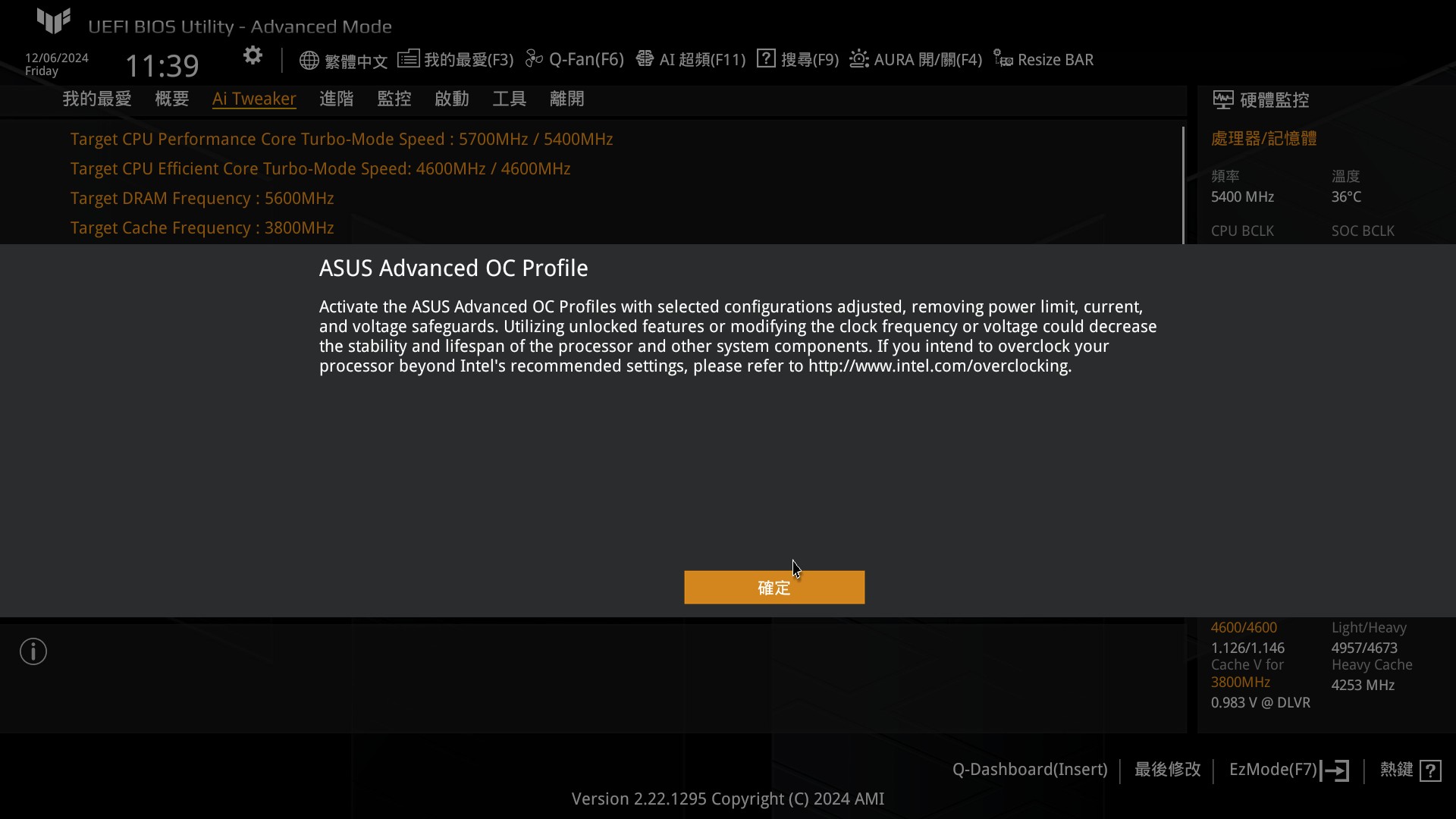

玩家只要調整 Performance Preferences 設定，都會彈出警告讓玩家確定是否套用設定。

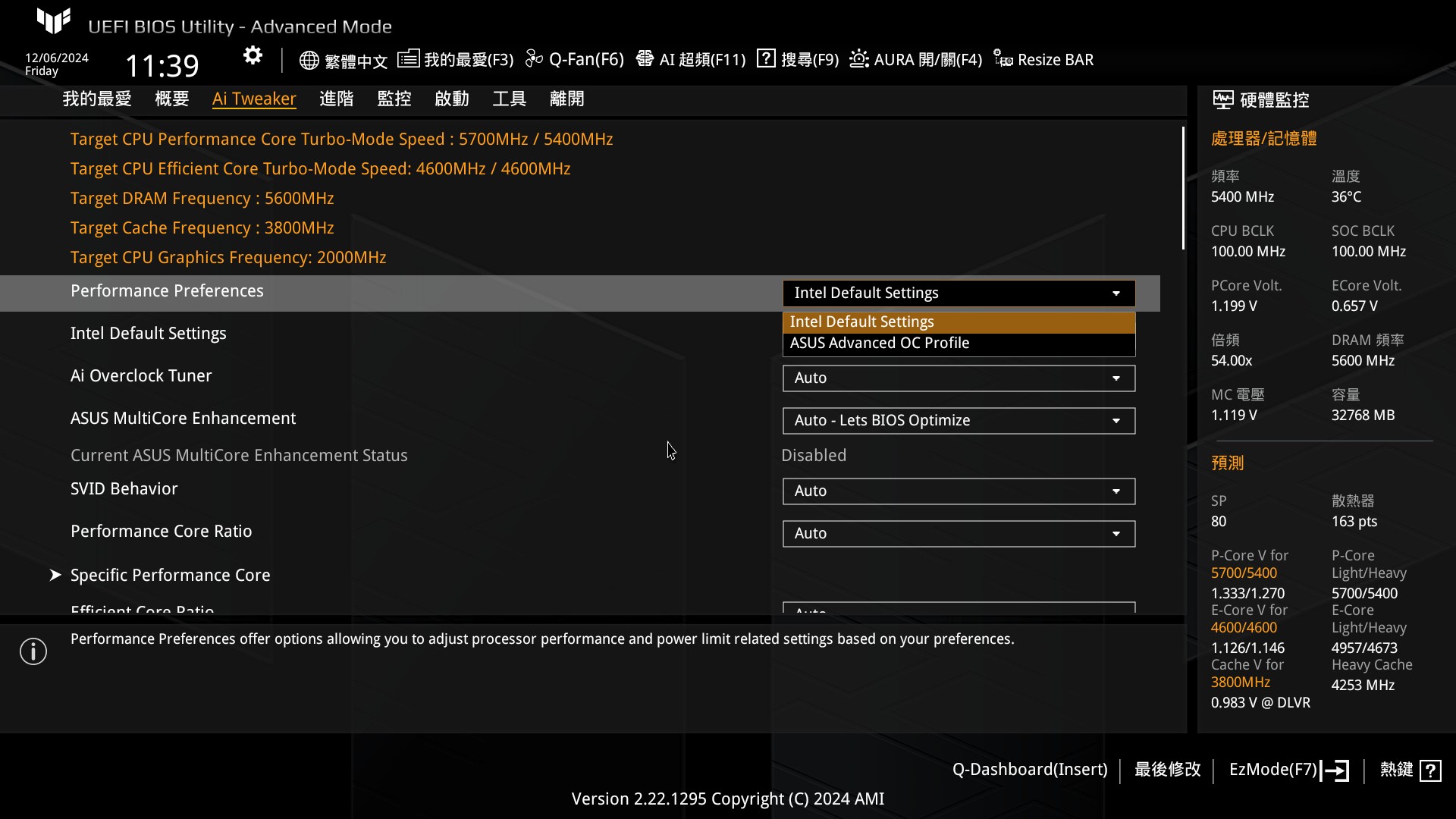

▲ Performance Preferences 設定

▲ Advanced OC Profile 警告



而在 P-core 與 E-core 核心調整中，玩家可針對全核、By Core Usage 或 AI Optimized 的方式進行超頻。而在記憶體超頻除了套用 XMP 參數外，這代支援到 Memory Controller:DRAM 時脈 1:4 的模式。

▲ P-core 與 E-core 核心超頻

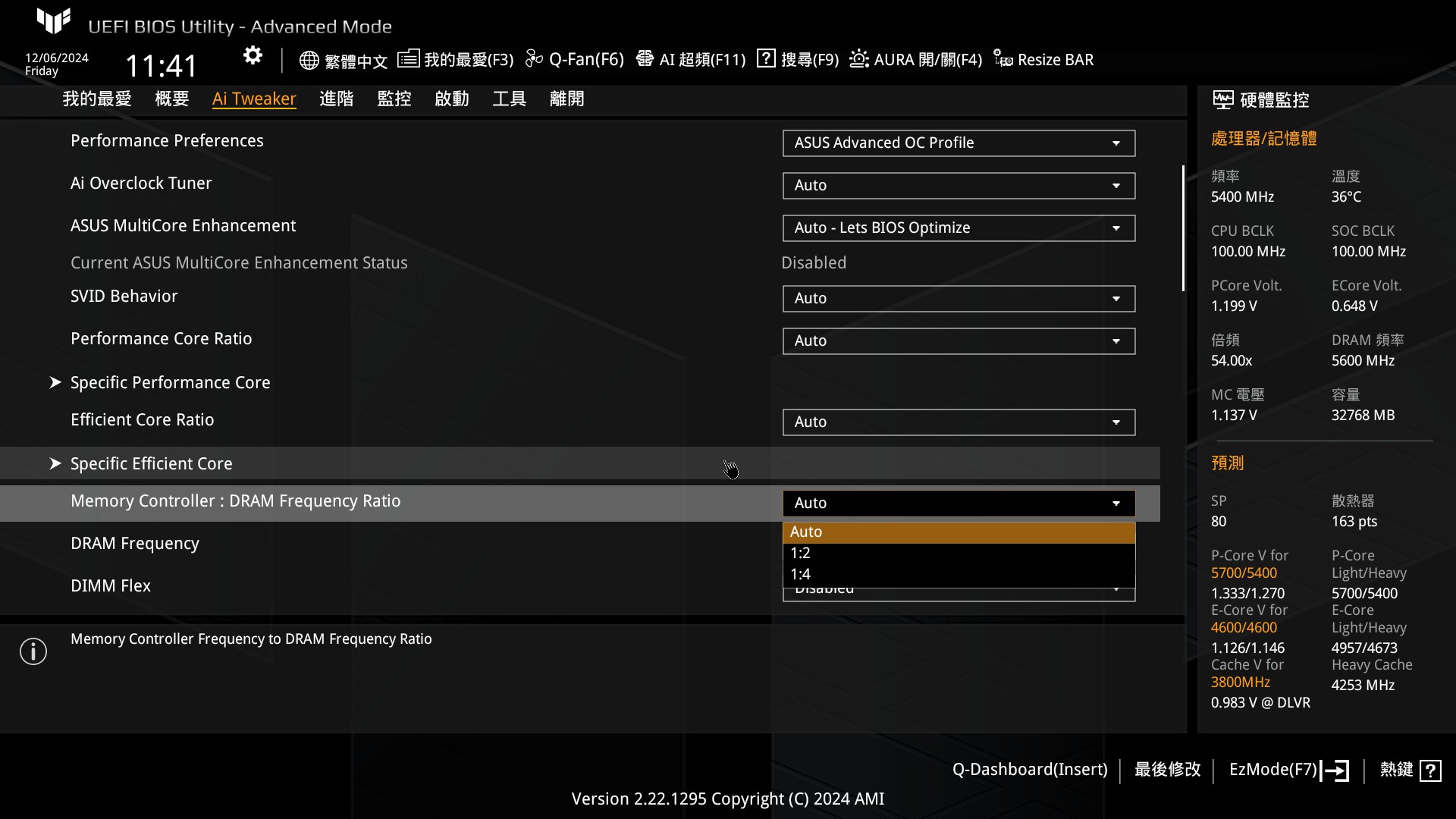

▲ Memory Controller:DRAM 時脈 1:4

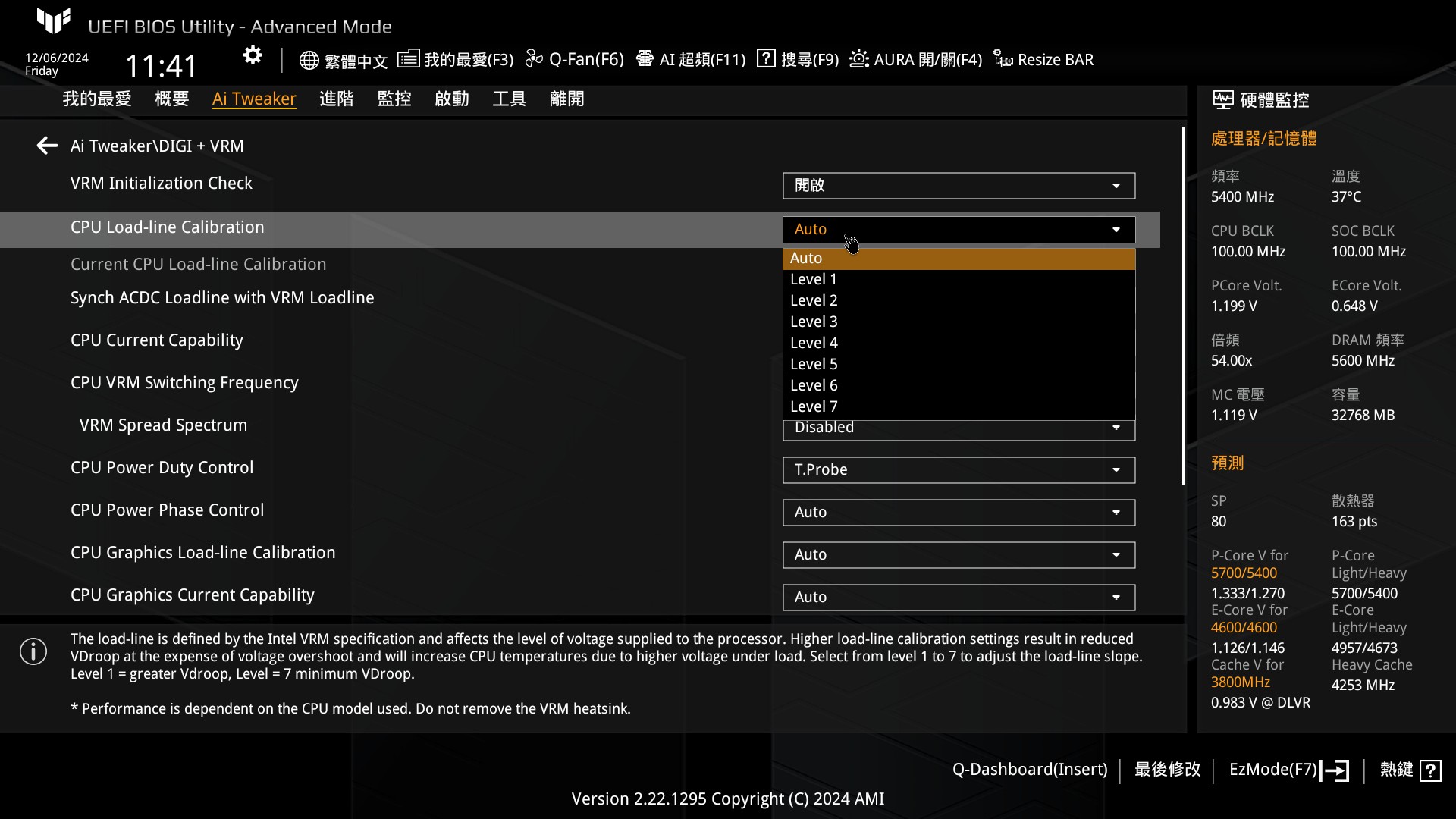

▲ 進階 DIGI+ VRM 設定可找到 CPU 負載補償

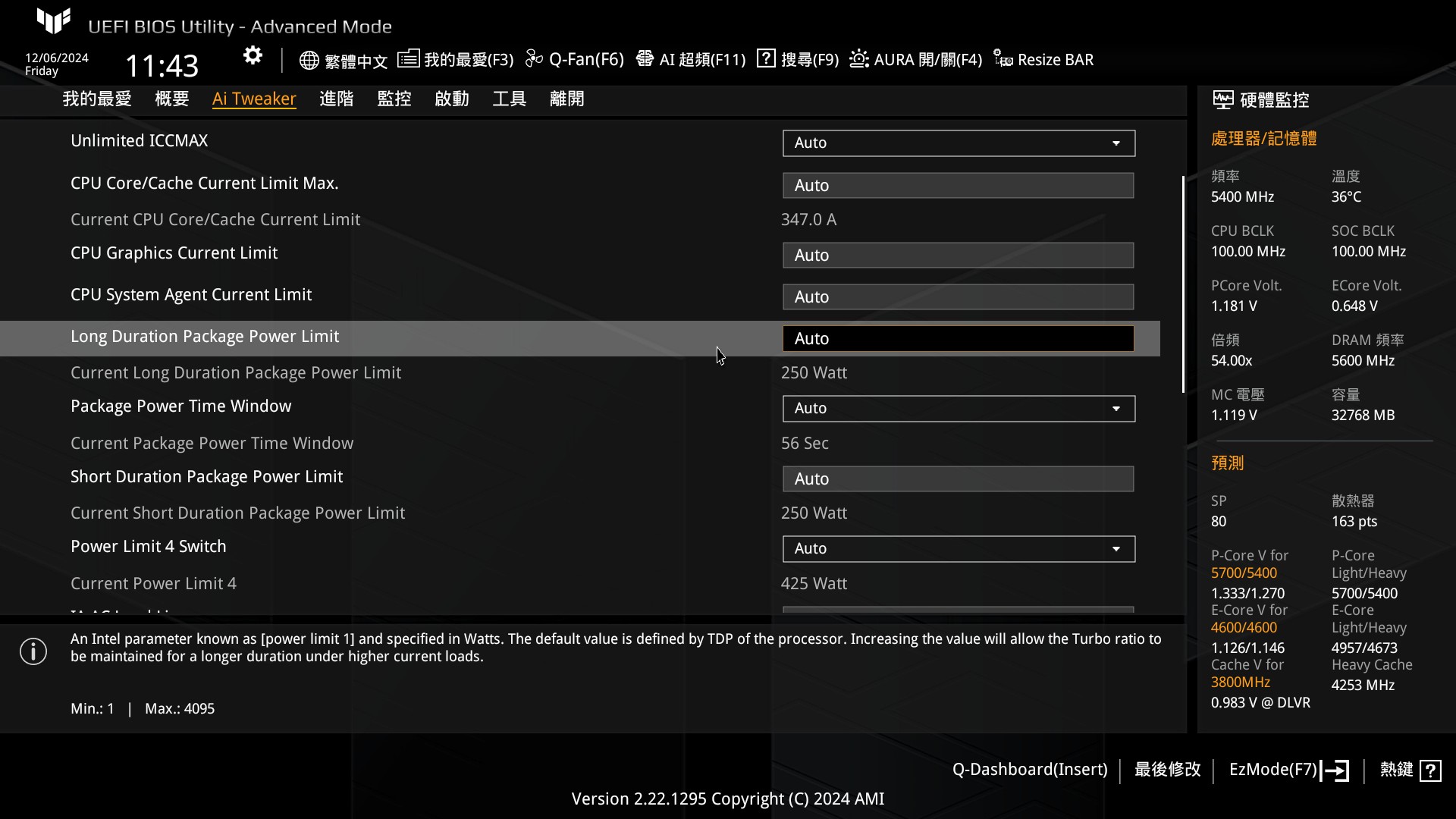

▲ 以及 PL1、PL2 與電流上限等設定

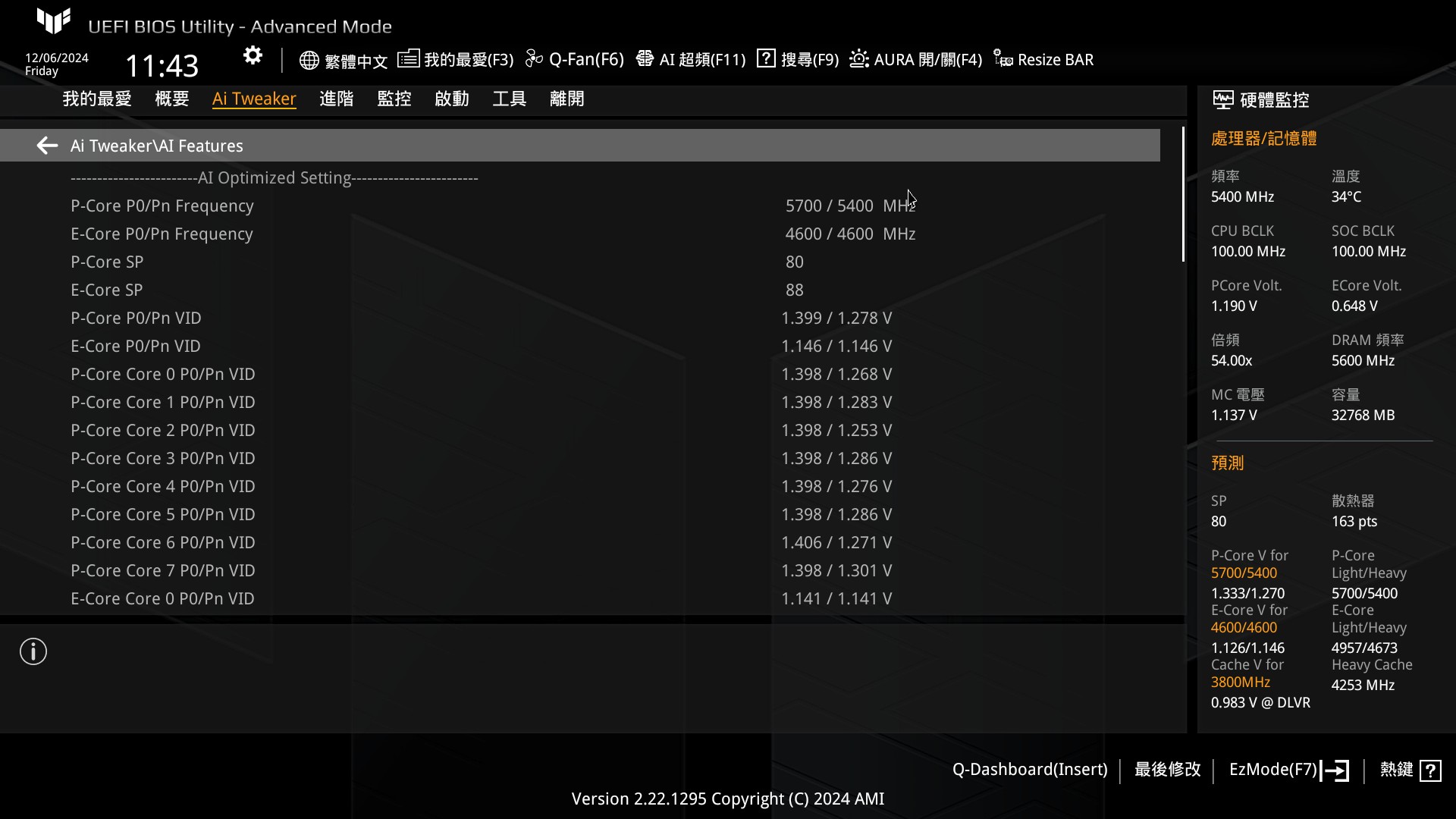

AI Features 中可檢查這顆處理器的 SP 評分，測試的 285K 則是 P-core 80 SP、E-core 88 SP，並會列出選擇 AI Optimized 超頻後，P-core 與 E-core 的時脈設定。

▲ AI Features

▲ AI Optimized 超頻的設定值

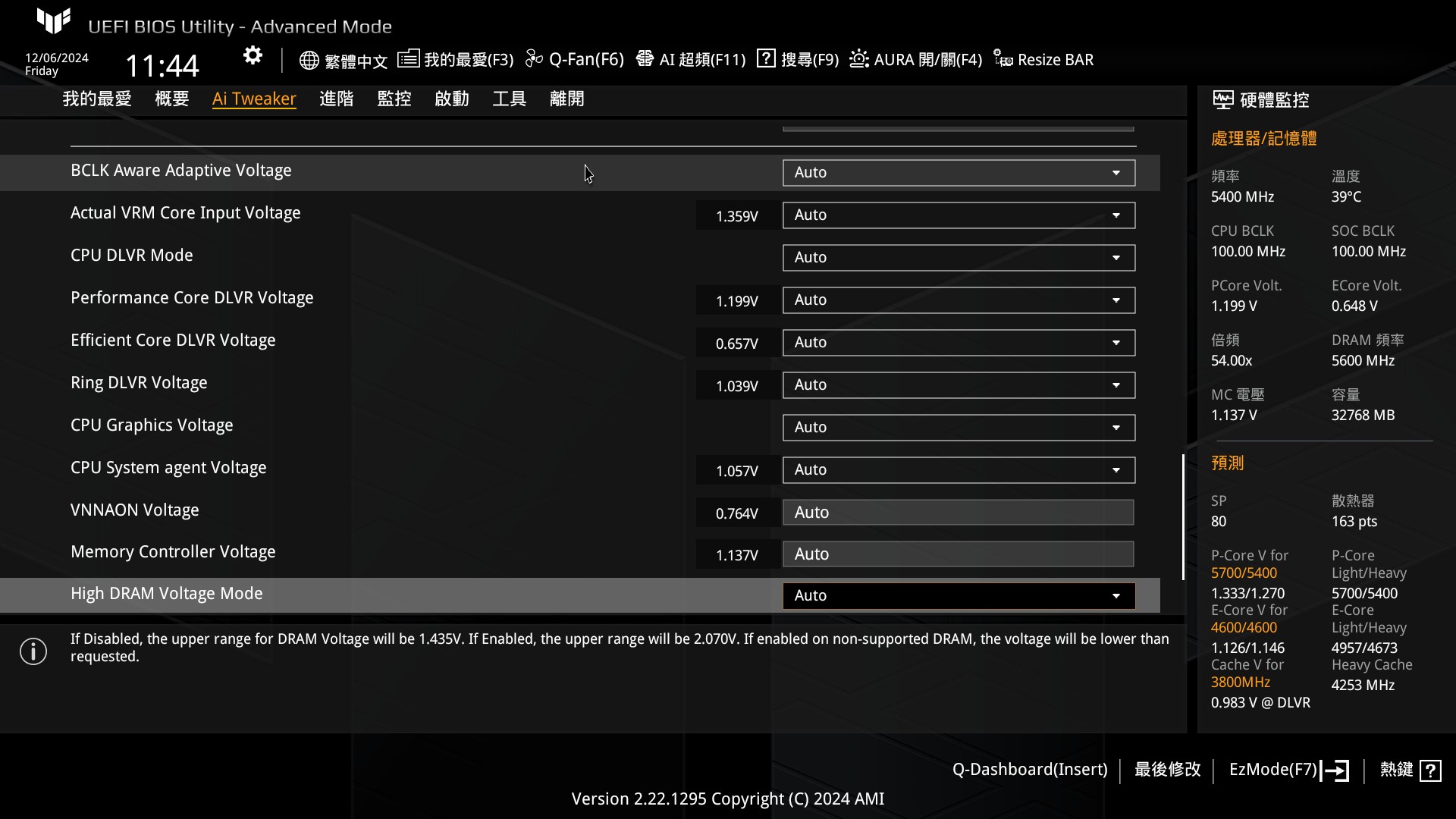

▲ 超頻電壓調整



進階頁面可找到完整的板載裝置設定，板載裝置可調整 PCIe / M.2 運行模式、USB、LAN、Wi-Fi、RGB 等裝置的開啟或關閉。

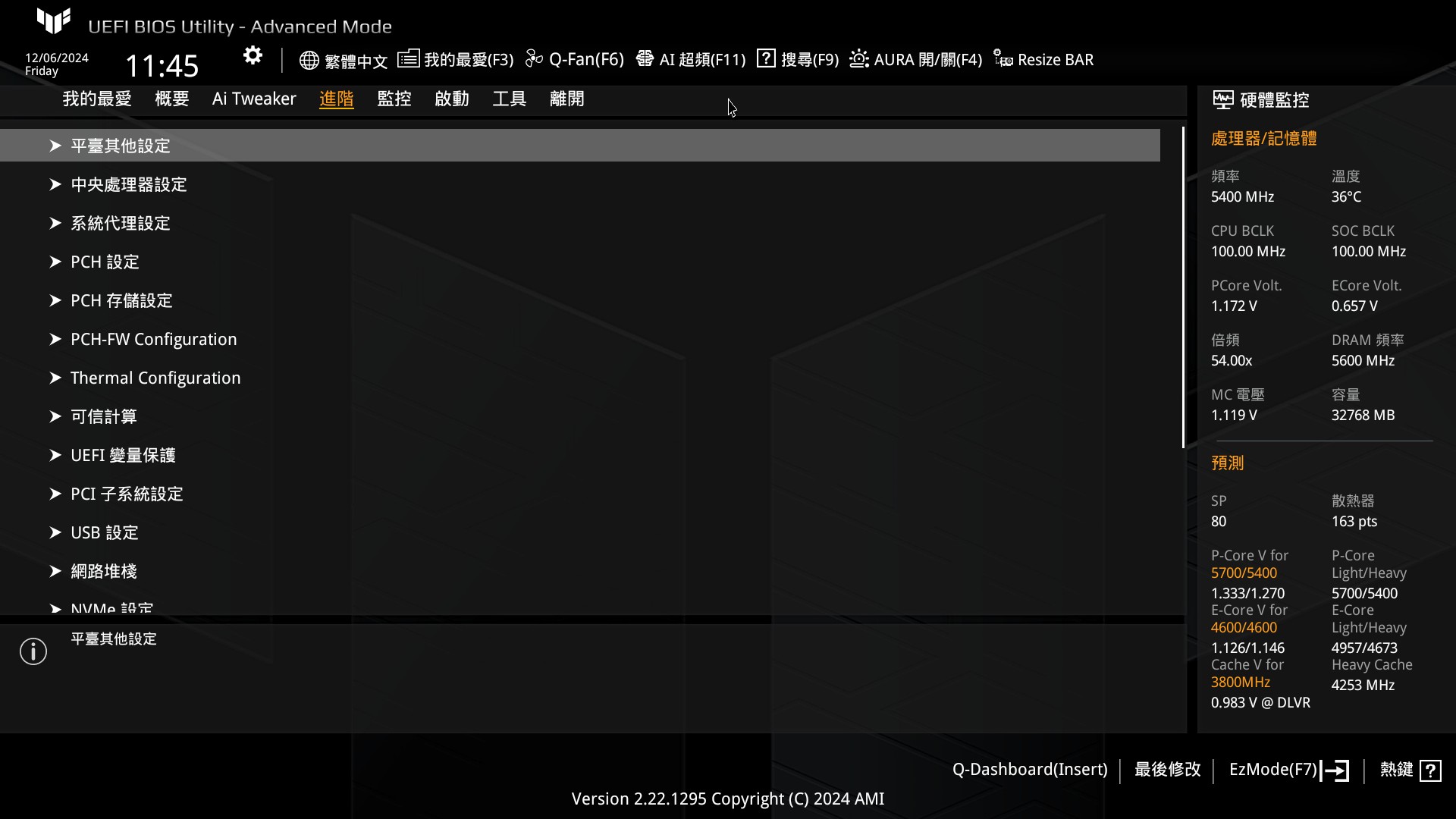

▲ 進階設定頁面

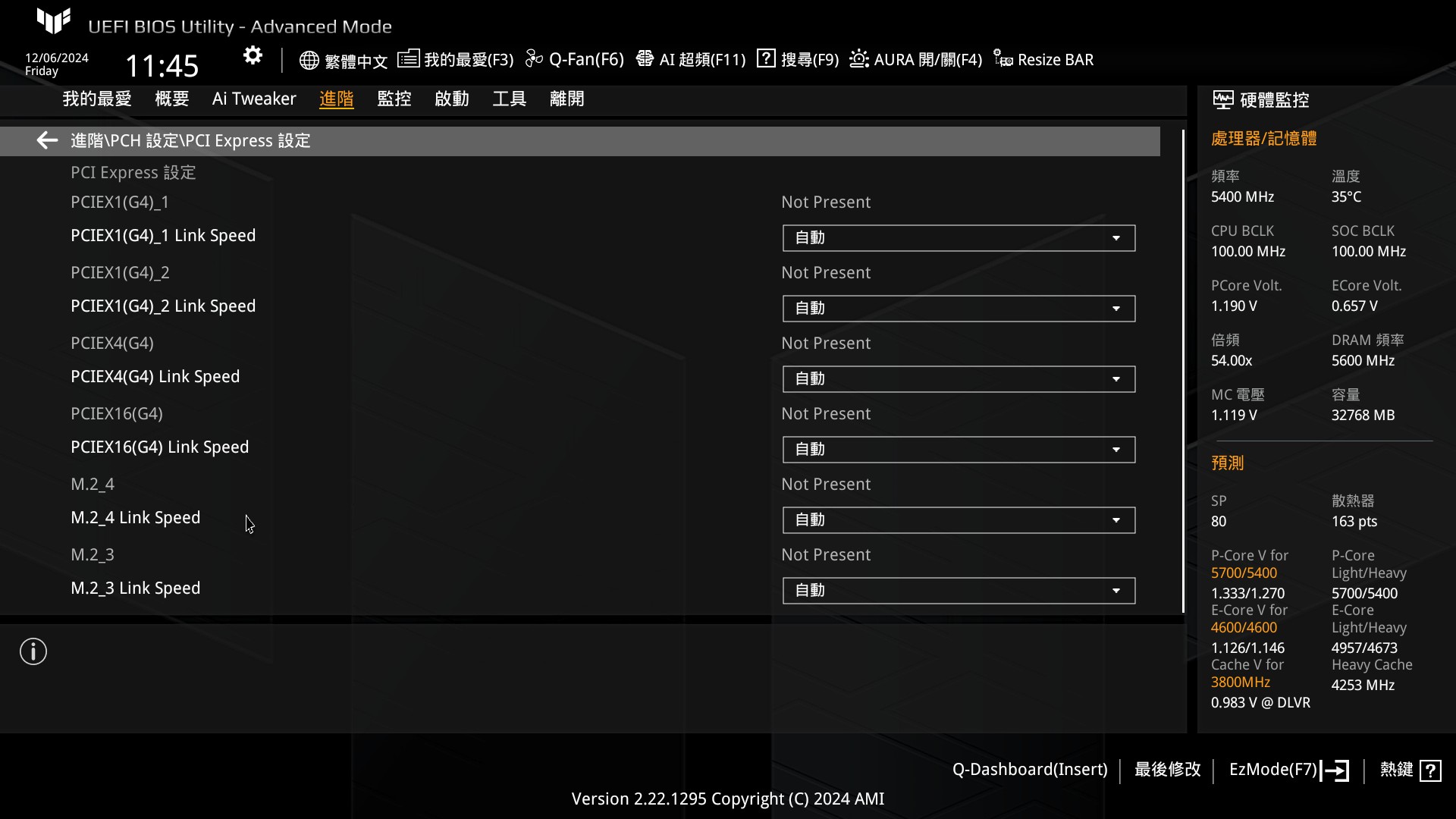

▲ PCIe 模式設定



監控頁面則可以檢視當前的主機板數據與溫度，以及調整 Q-Fan 設定

▲ 監控選項頁面

▲ 溫度監控

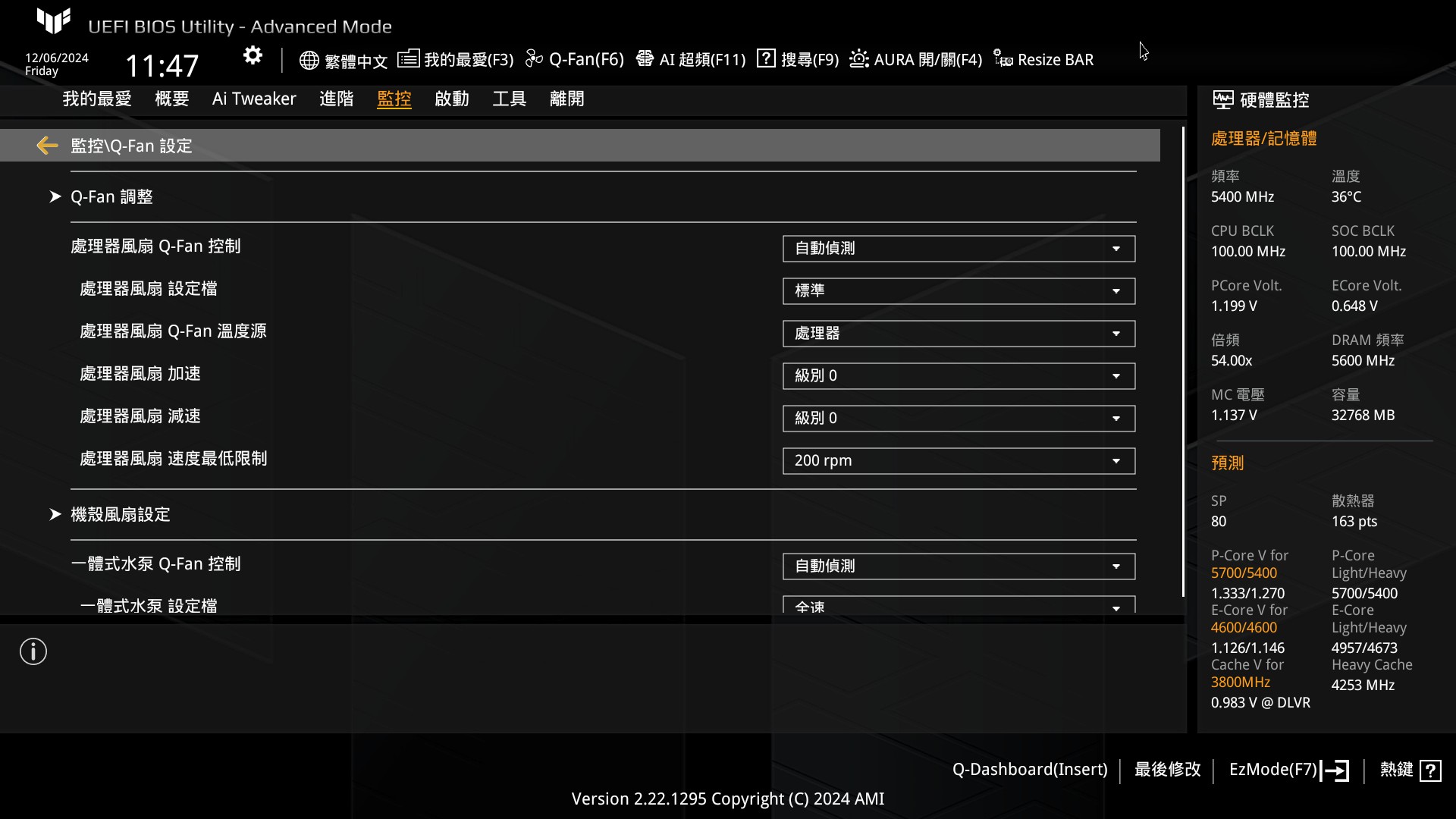

▲ Q-Fan 設定

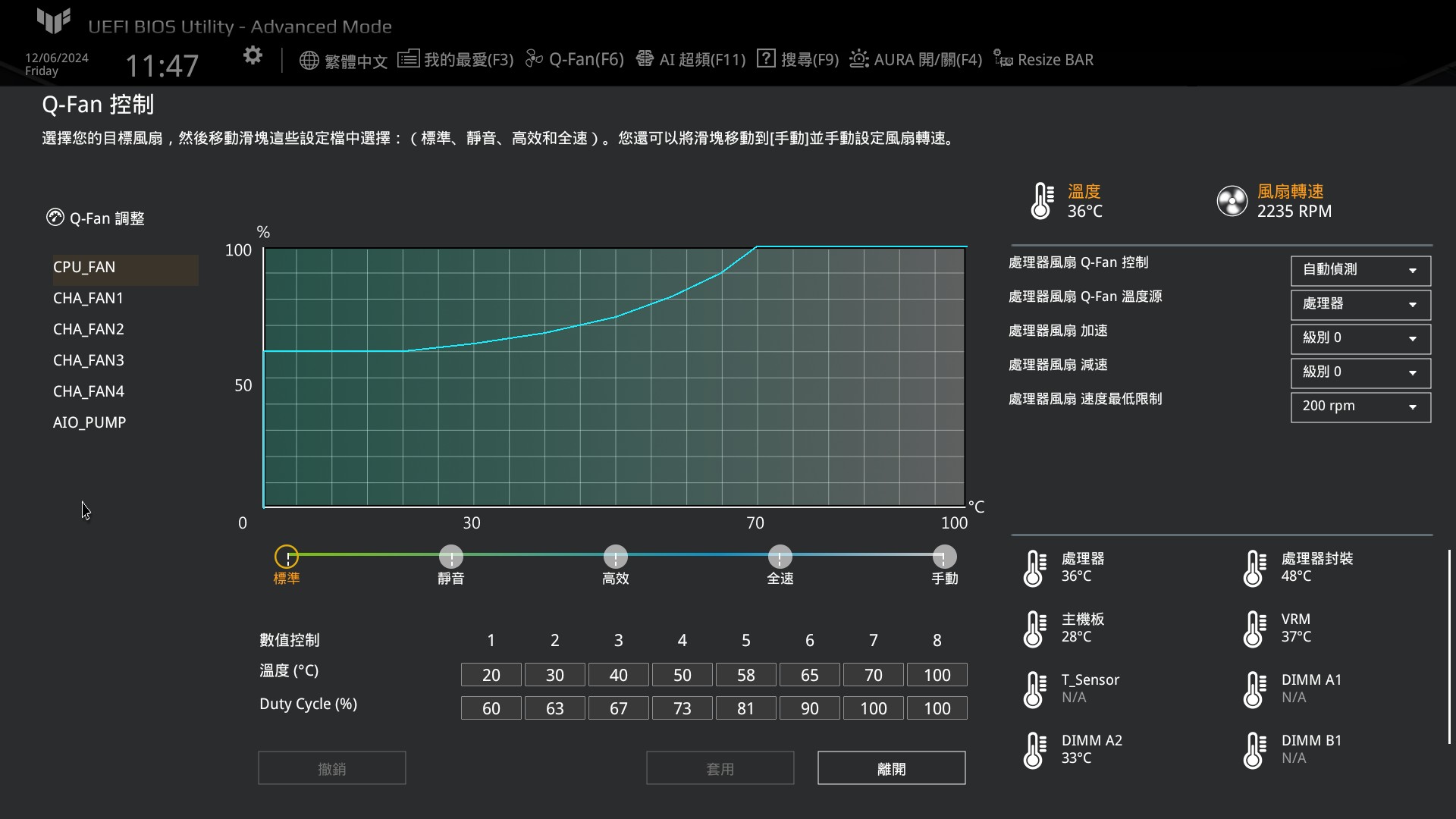

▲ Q-Fan 控制



啟動就是常規的各項啟動選項，可以調整開機模式與順序。

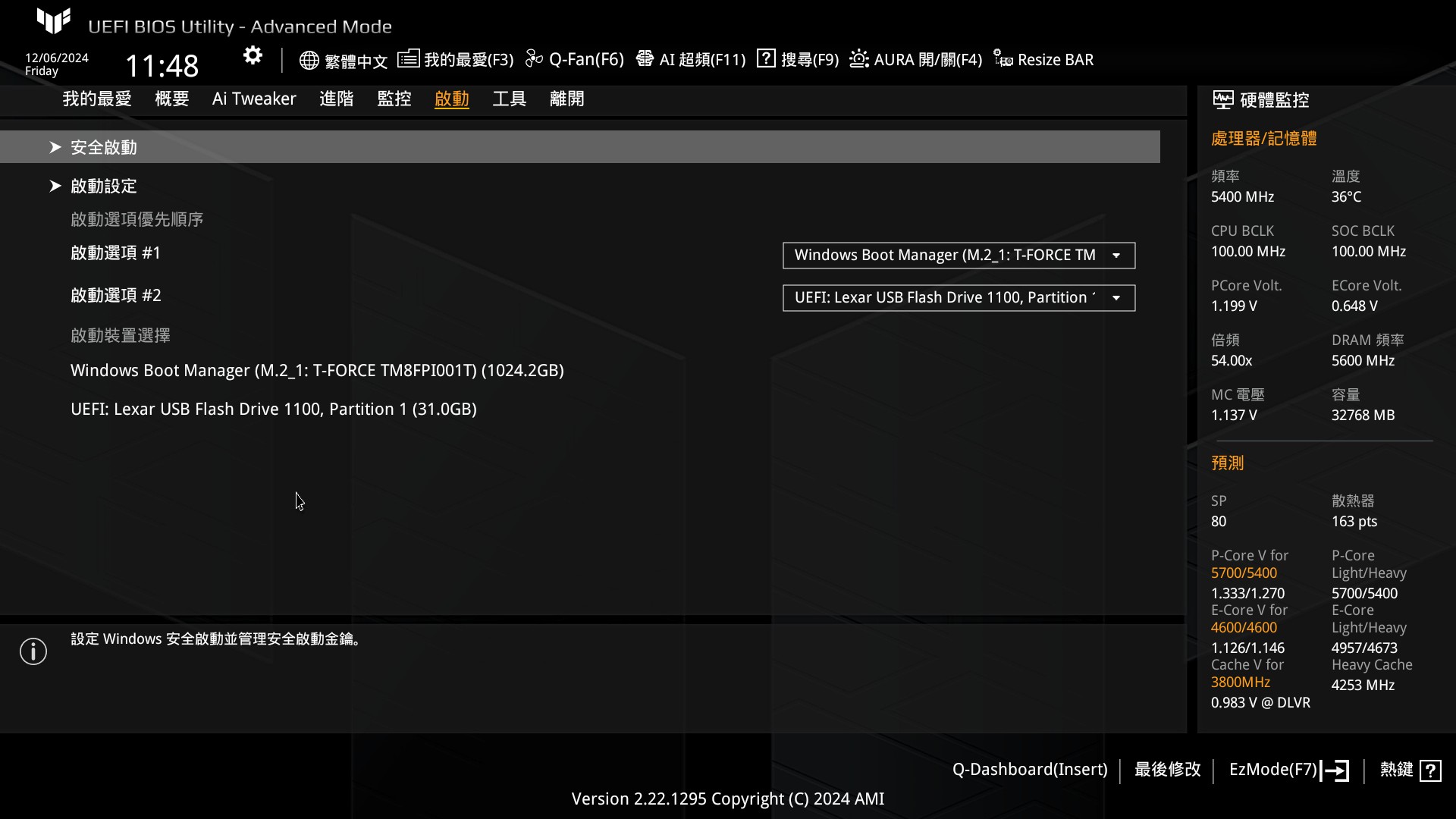

▲ 開機選單

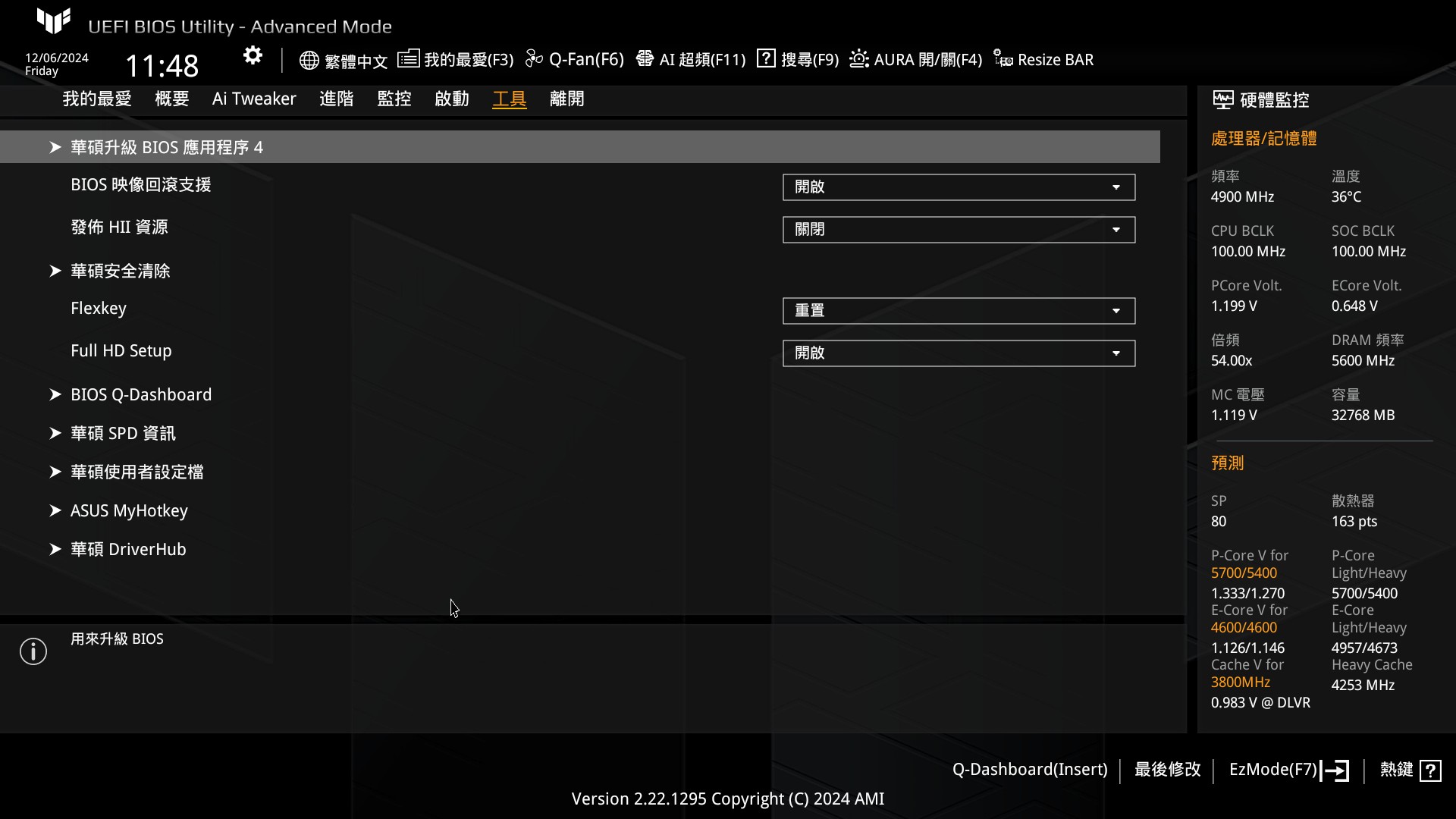

工具選單則有更新 BIOS 等等的功能，也可以透過這裡檢視記憶體的 SPD 資訊

▲ 工具選單

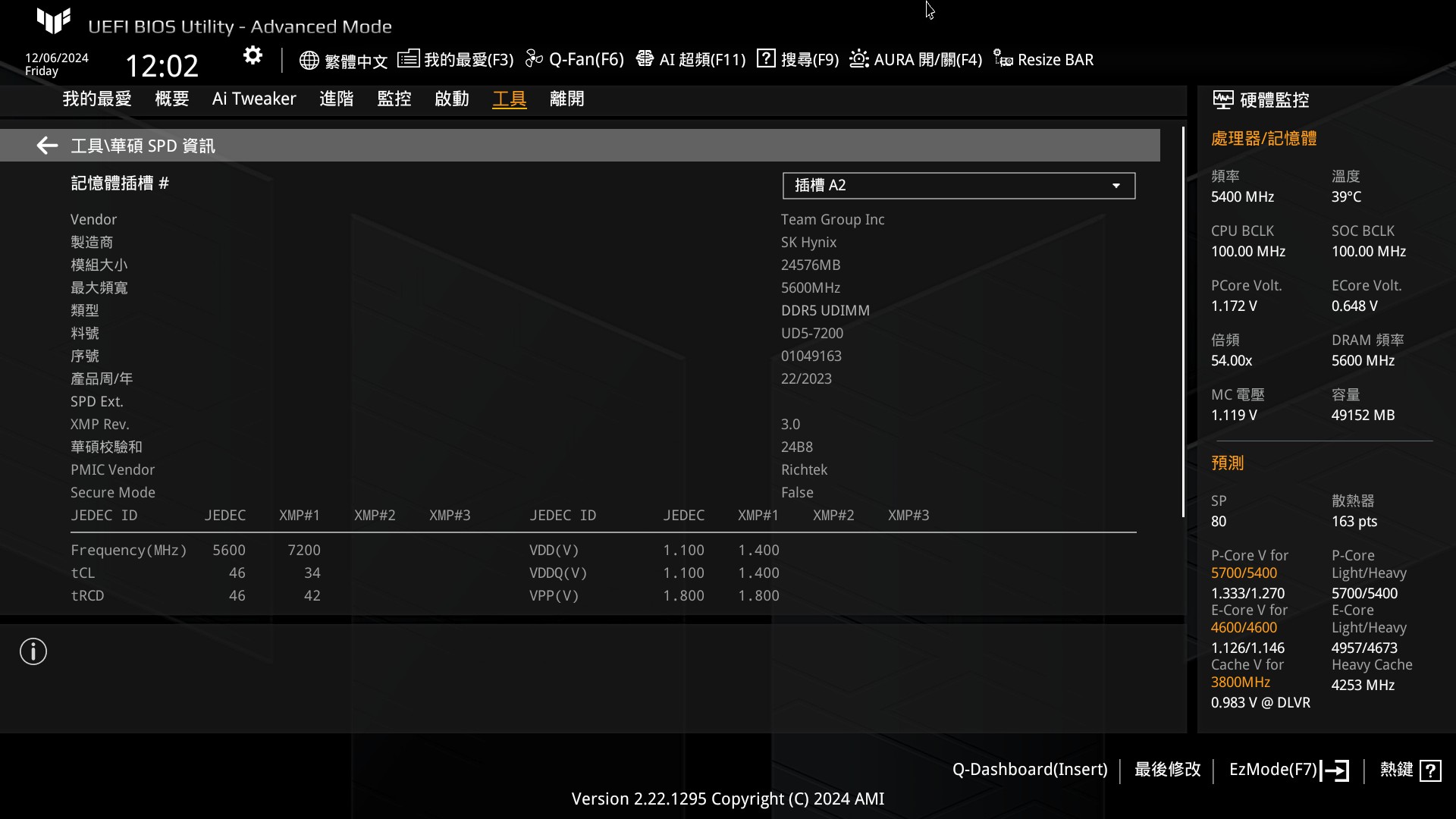

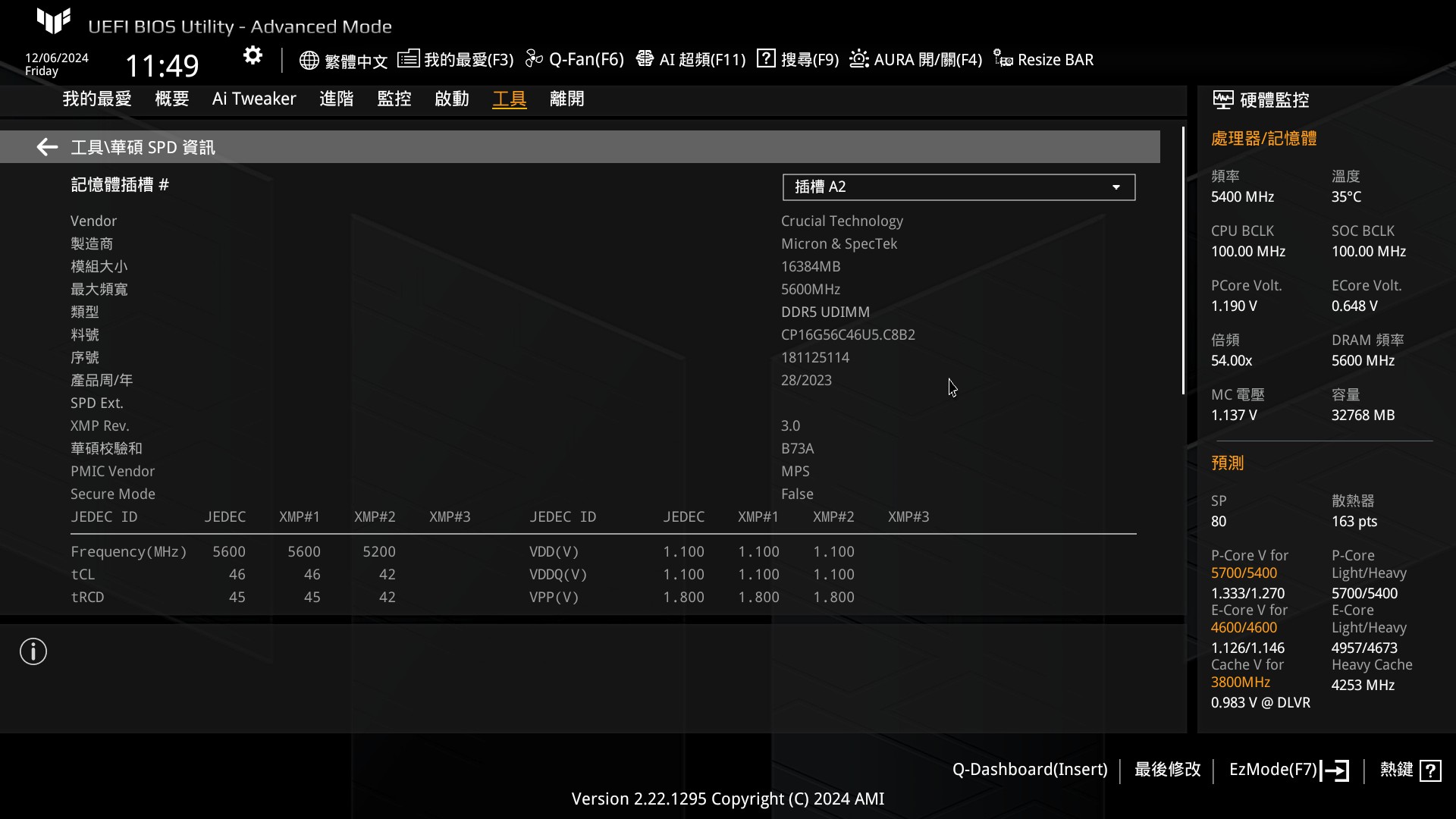

▲ 記憶體 SPD 資訊



ASUS TUF GAMING Z890-PRO WIFI 與 Armory Crate

TUF Z980-PRO 可以透過 Armory Crate 軟體調整主板關機後的燈效、ARGB 定址數量、Disk Info與 Wi-Fi Q- Antenna 的擺放、監控。還可替玩家安裝、更新主機板驅動等功能，並具備 FAN XPERT 4 功能，可直接調整電腦的風扇速度或個別設定不同 FAN 的轉速。

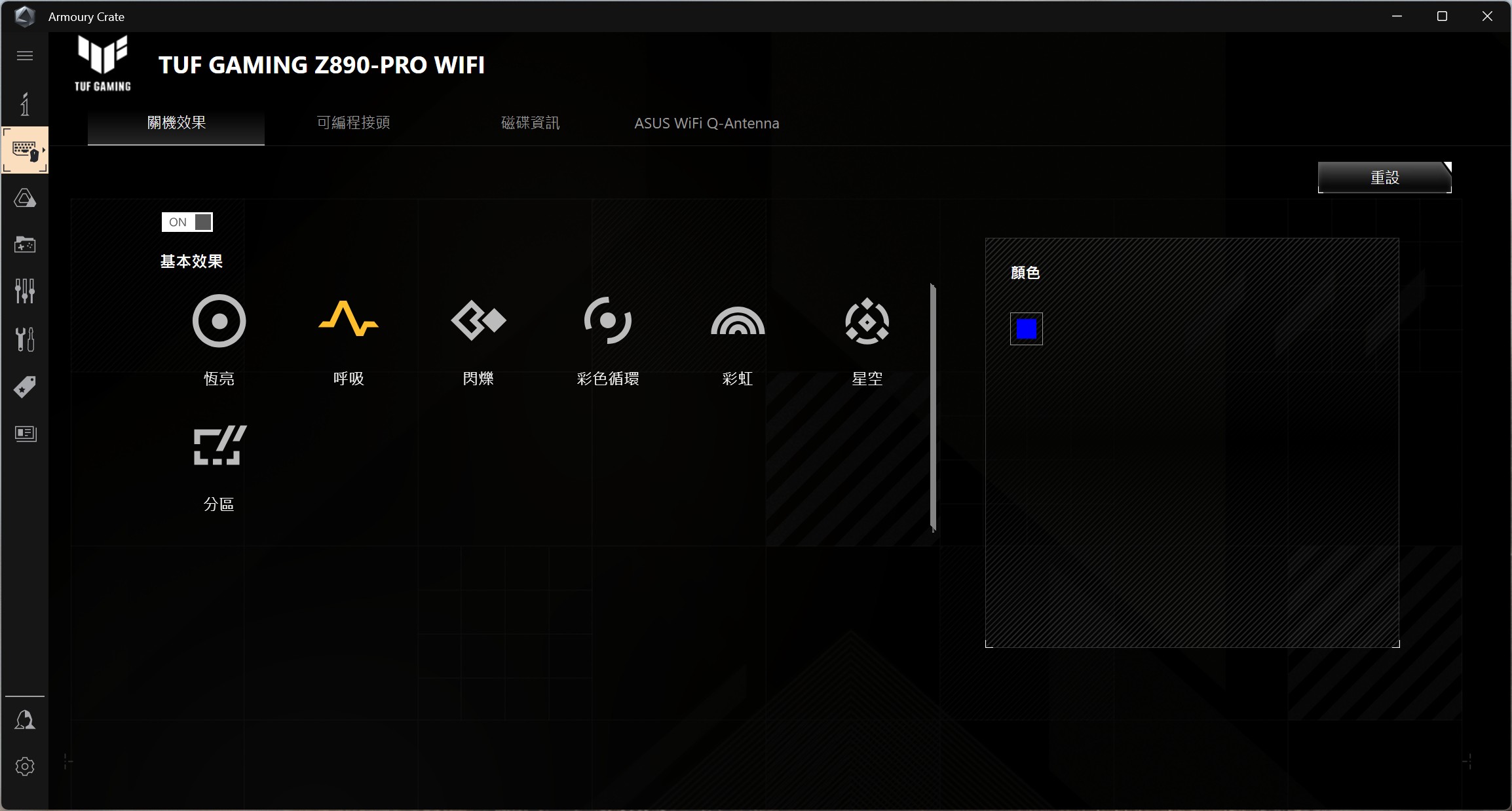

▲ 主機板關機燈效

▲ ARGB 設定

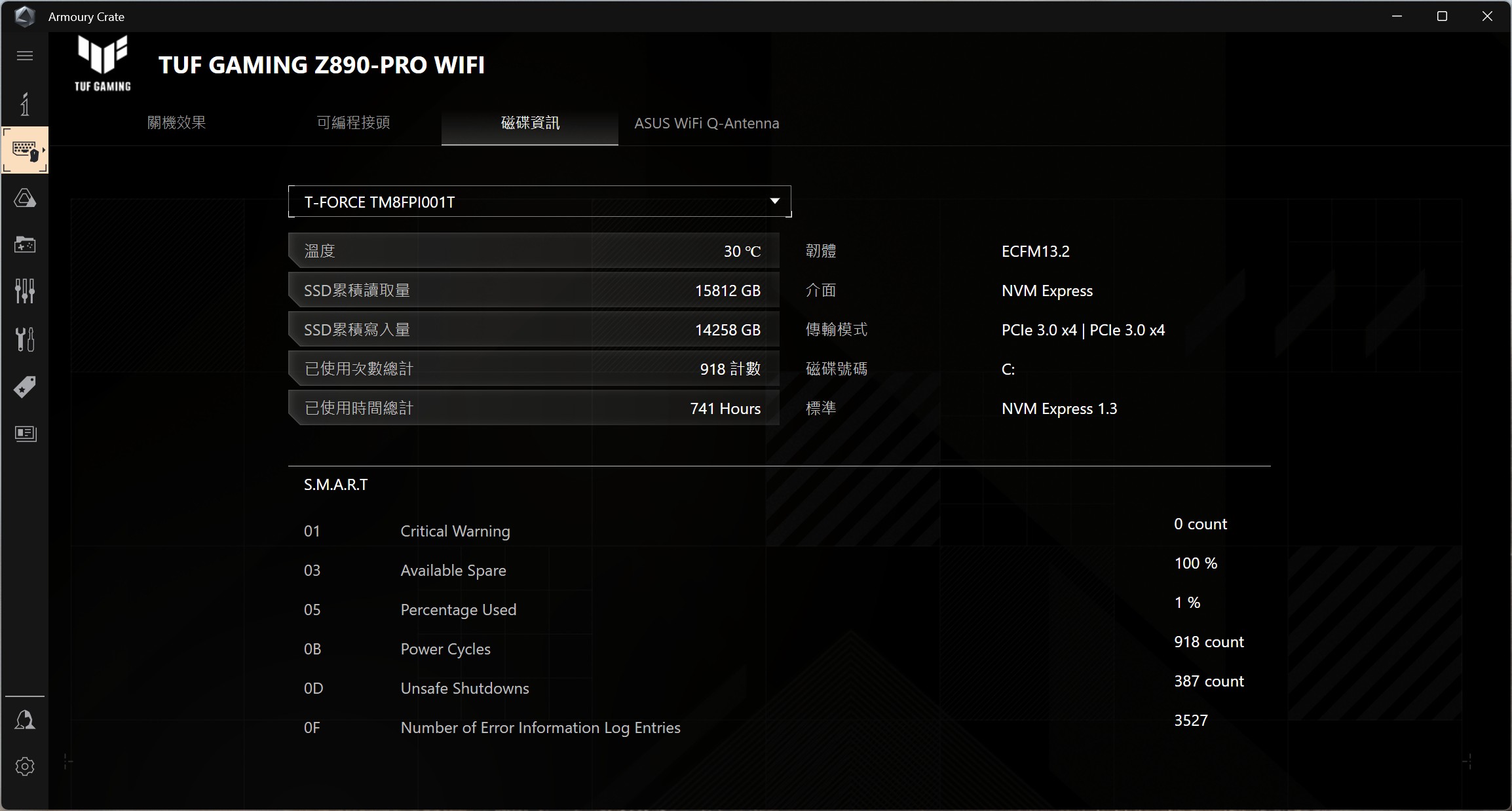

▲ Disk Info

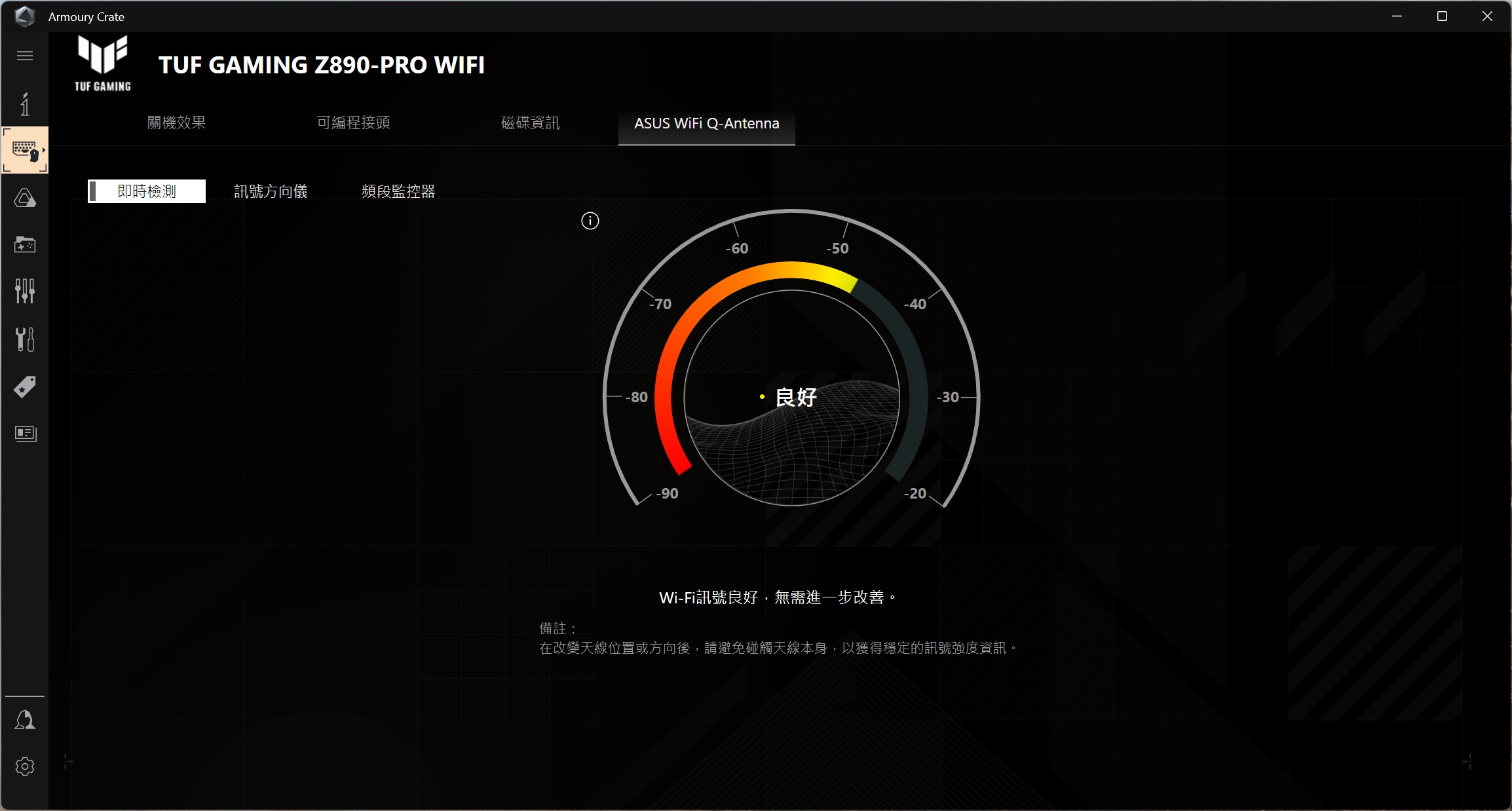

▲ Q-Antenna 天線監控

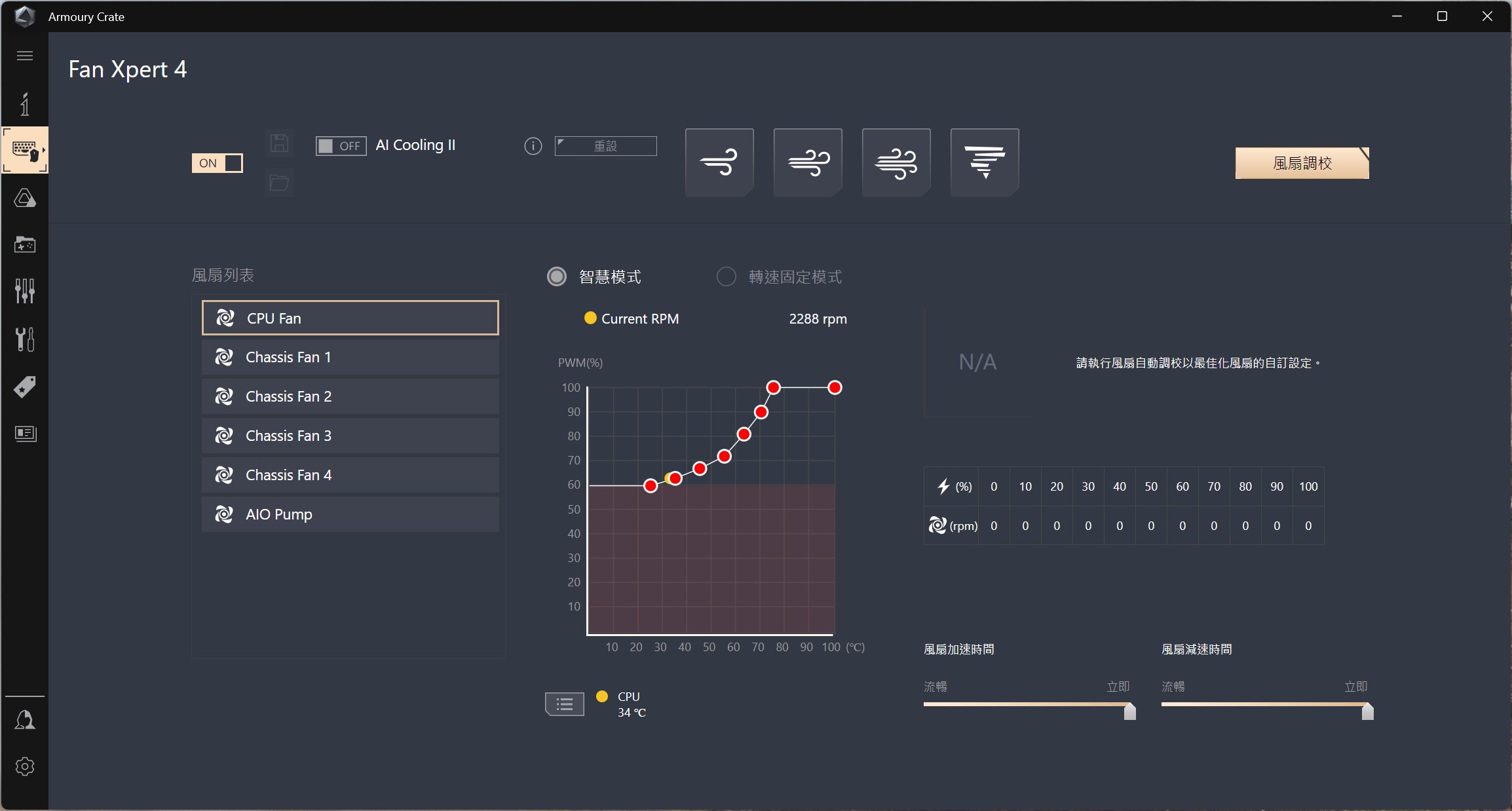

▲ FAN XPERT 4 風扇設定

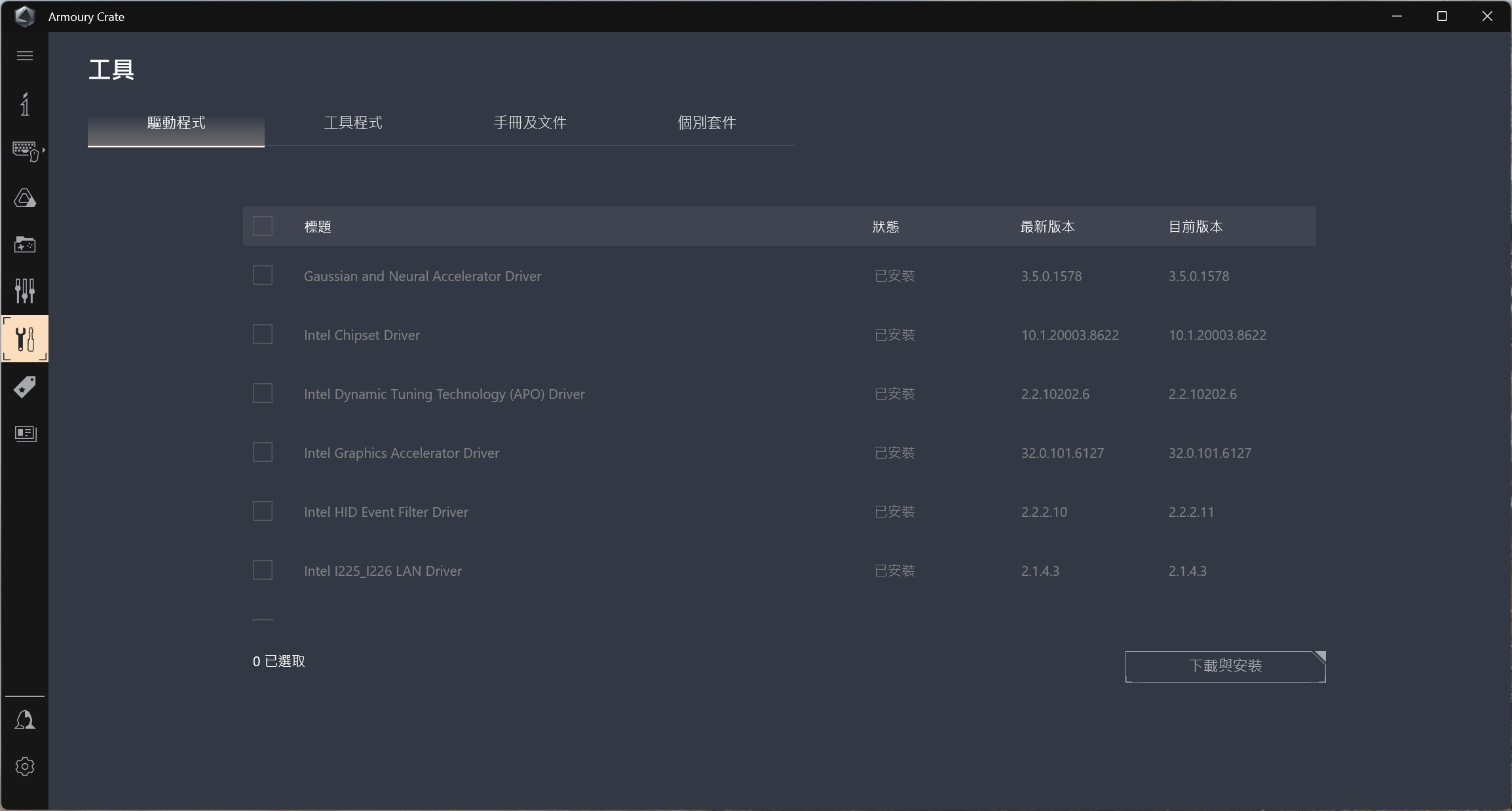

▲ 驅動更新



ASUS TUF GAMING Z890-PRO WIFI 主機板效能測試

效能測試方面，則使用常見的幾套 CPU 渲染、電腦效能測試與遊戲效能進行測試。處理器則使用 Intel Core Ultra 285K、T-FORCE DELTA RGB DDR5 7200 與 NVIDIA GeForce RTX 4080，設定上採用 AI Optimized、XMP 7200 的設定，主要核心電壓維持主板自動。



測試平台
處理器：Intel Core Ultra 9 285K
主機板：ASUS TUF GAMING Z890-PRO WIFI
記憶體：T-FORCE DELTA RGB DDR5 7200 ( 2 x 24GB )
顯示卡：NVIDIA GeForce RTX 4080
系統碟：T-FORCE CARDEA IOPS 1TB
散熱器：CORDAIR iCUE LINK TITAN 360 RX
電源供應器：FSP Hydro PTM PRO ATX3.0 (PCIe5.0) 1200W
作業系統：Windows 11 23H2 專業版



CPU-Z 檢視 Intel Core Ultra 285K 資訊，代號 Arrow Lake 採用 TSMC N3B、N5P、N6 製程與 Intel 1227.1 Foveros 3D 進行封裝的處理器。285K 具備 8P+16E 的 24 核心 24 執行緒，搭配 TUF GAMING Z890-PRO WIFI 主機板、BIOS 1005。記憶體則是 DDR5 DIMM 24GBx2 7200。

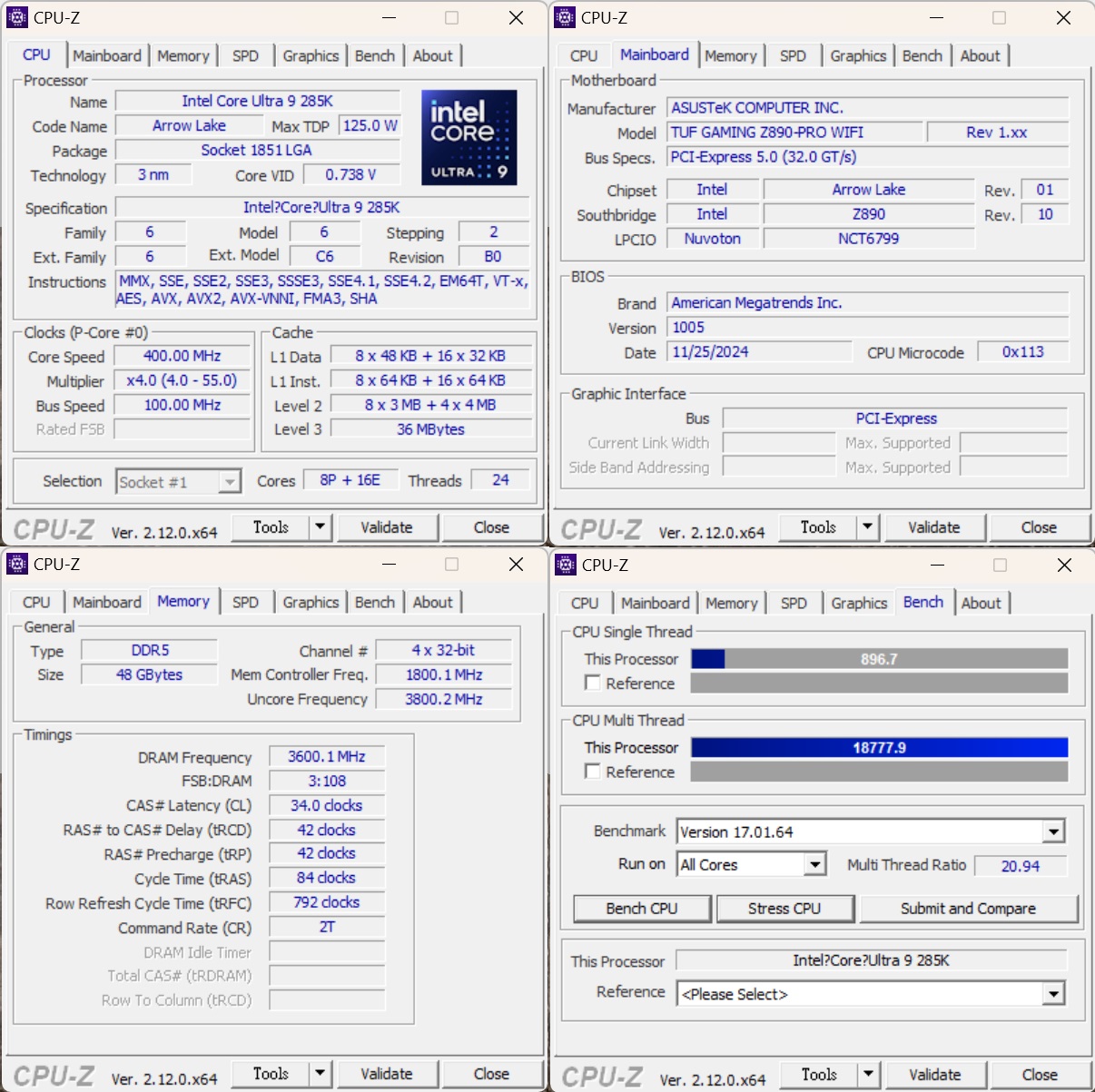

▲ CPU-Z



CINEBENCH 2024 新版本全面採用 Cinema 4D 預設的 Redshift 渲染引擎開發，並包含 GPU、CPU 的完整測試並支援跨平台的性能比較，這也帶給 CPU 更強悍的渲染測試；而 CINEBENCH R23 成績一併附上方便玩家對比參考。

Core Ultra 285K 在 2024 版本獲得 CPU nT 2467 pts、1T 145 pts 的性能；R23 版本 CPU nT 42116 pts、1T 2319 pts 的成績。

▲ CINEBENCH 2024 與 R23



AIDA64 記憶體與快取測試，記憶體使用 T-FORCE DELTA RGB DDR5 7200，搭配 TUF GAMING Z890-PRO WIFI 主機板，記憶體讀取 110630 MB/s、寫入 98243 MB/s、複製 100240 MB/s、延遲 118.0 ns 的表現。

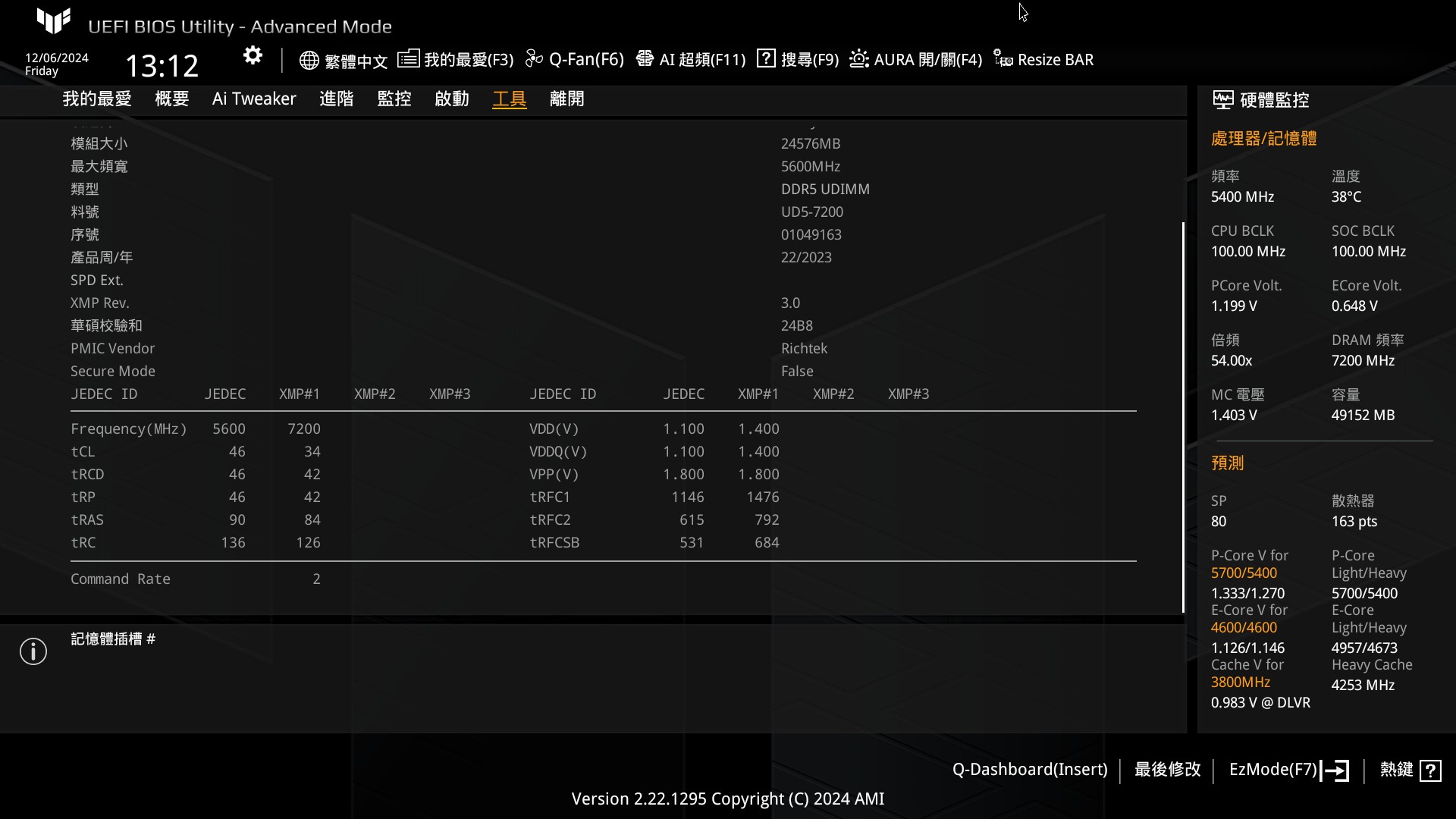

▲ 記憶體 SPD 資訊

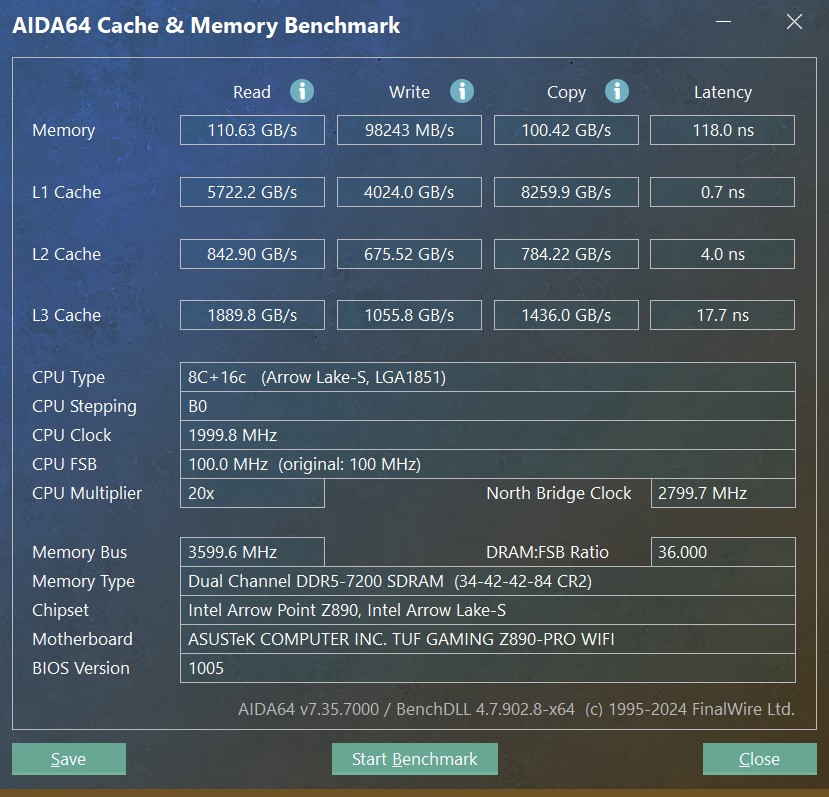

▲ AIDA64 記憶體與快取速度測試



電腦整體性能測試，則以 PCMark 10 來進行，可分別針對 Essentials 基本電腦工作，如 App 啟動速度、視訊會議、網頁瀏覽性能進行評分，而 Productivity 生產力測試，則以試算表與文書工作為測試項目，至於 Digital Content Creation 影像內容創作上，則是以相片 / 影片編輯和渲染與可視化進行測。

Core Ultra 285K 獲得了 9697 分，電腦基準性能 Essentials 有著 10862 分，生產力則有 12227 分，在更需要 CPU 運算的數位內容創造獲得 18630 分的高成績；記錄的資料顯示測試時 CPU 時脈最高達到 5.7GHz。

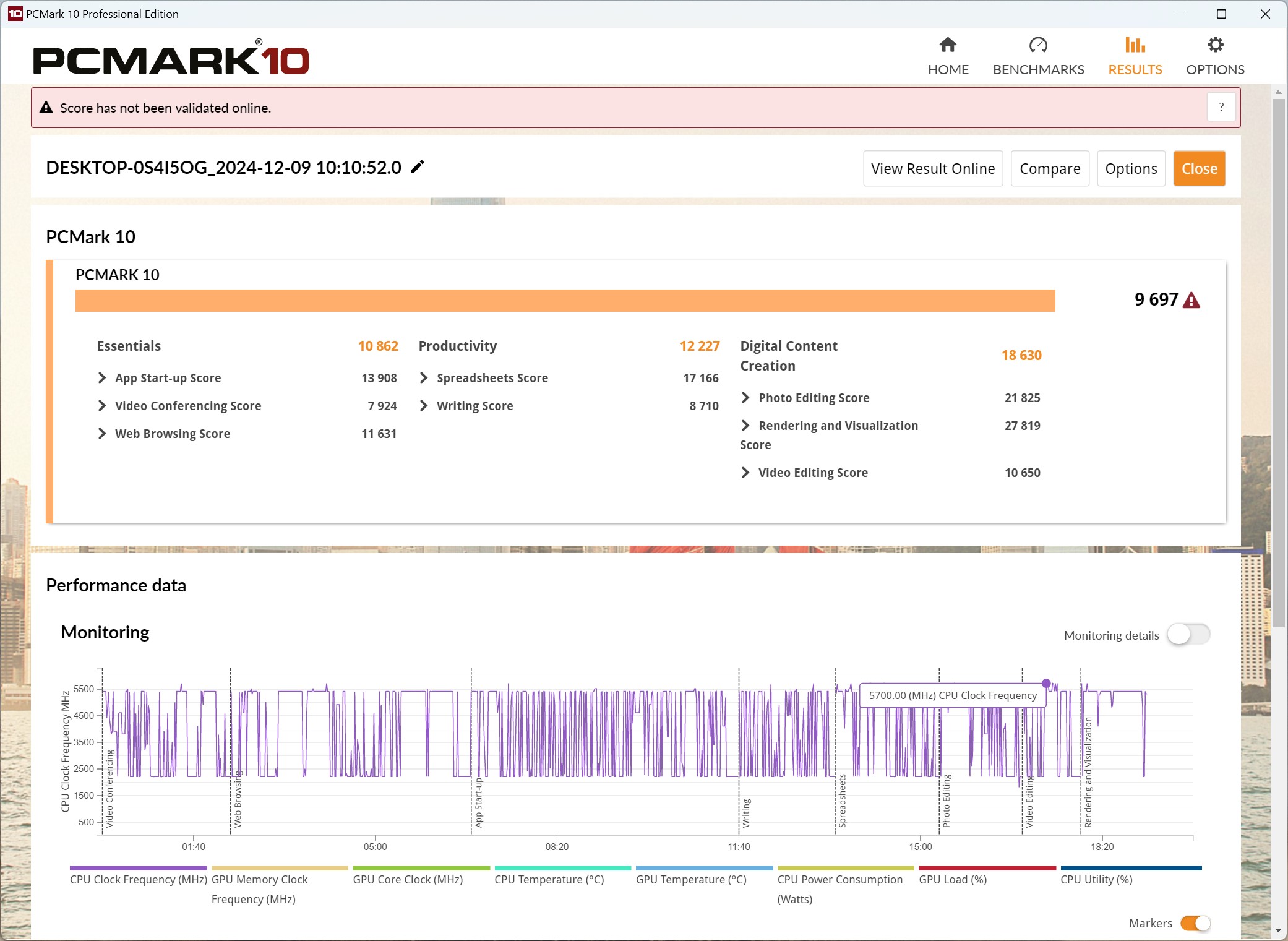

▲ PCMark 10



無線網路方面 TUF Z890-PRO 採用 MediaTek Wi-Fi 7 MT7925 無線網路晶片，通過實際連上 Wi-Fi 7 無線網路 6GHz 頻段，理論傳輸值顯示為 2882 Mbps。

▲ Wi-Fi 7，目前 6GHz 網路的速度容易受到距離影響而衰減



總結

價格與定位稍遜一籌的 ASUS TUF GAMING Z890-PRO WIFI 在性能上並沒有落於人後，即使面對同代最頂級的處理器 Intel Core Ultra 285k 與高頻率超頻記憶體也能夠輕鬆駕馭，並不存在明顯的短版。

擴充方面 PCIe 插槽除了 PCIe 5.0 x16 和 PCIe 4.0 x16（x4）以外還有 1 個 PCIe 4.0 x4 和 2 個 PCIe 4.0 x1，以及 4 M.2 和 4 SATA，並且這些插槽都是獨立通道設計，無須擔心互相衝突和分通道的問題，可以放心地插好插滿。

這代網路規格擁有 2.5GbE + Wi-Fi 7 的組合，後置 USB 給上了雙 Thunderbolt 4 Type-C；PCIe / M.2 / Debug / 天線等等設計更是看齊了頂規的新世代 DIY 友善 Q 設計，讓玩家在 DIY 裝機時能夠輕鬆愜意不求人。

本世代的 ASUS TUF GAMING Z890-PRO WIFI 台灣售價為 NTD $ 10,990 元。這款主機板內外兼具，白淨的外型下擁有樸實的I/O規格與堅強的實力，足以發揮出各種頂級硬體的完全性能，是款值得推薦的高階主機板。

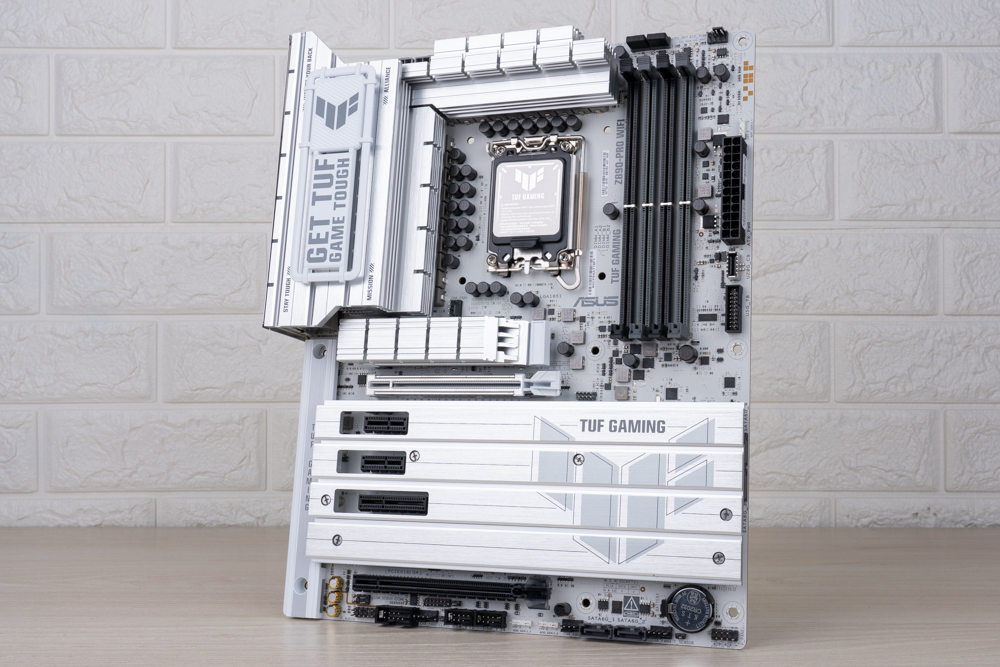

▲ Get “TUF” Game Tough
