遊戲主力軍！ASUS ROG STRIX B850-F GAMING WIFI 主機板開箱 | PCIE 5.0、DIY 友善設計、Wifi7 搭載

萬眾期待的新世代 AMD B850 中階主機板他來了！這一代的華碩 ROG STRIX B850-F GAMING WIFI 搭載了全新推出的 B850 晶片組，以及新世代的 「Q-Design」 DIY 友善設計與 WIFI7 支援，還有比起前代更全面的 PCIe 5.0 支援；對於想組高 CP 值中階平台的玩家來說，現在有了全新的選擇。



規格：
尺寸：ATX
處理器支援：AM5 Ryzen 9000 & 8000 & 7000 Series
處理器腳位：AMD Socket AM5
晶片組：AMD B850
BIOS：256 Mb Flash ROM, UEFI AMI BIOS
記憶體：4 x DIMM slots, max. 192GB, DDR5
顯示輸出：DP 1.4、HDMI 2.1
擴充插槽：1 x PCIe 5.0 x16、1 x PCIe 4.0 x16 (x4)
儲存埠：2 x SATA 6GB/s、M.2_1 CPU PCIe 5.0 x4(with Ryzen 7000 & 9000) 4.0 x4(with Ryzen 8000)、M.2_2 CPU PCIe 5.0 x4(with Ryzen 7000 & 9000) 4.0 x4/x2(with Ryzen 8000)、M.2_3 PCIe 4.0 x4、M.2_4 PCIe 4.0 x4
網路：Intel® 2.5Gb、ASUS LANGuard
無線：
音訊：ROG SupremeFX 7.1 ALC4080、Savitech SV3H712 AMP
USB埠：1 x USB 10Gbps Type C（前置）、1 x USB 5Gbps（前置）、1 x USB 20Gbps Type C、1 x USB 10Gbps (2A1C)、4 x USB 5Gbps、6 x USB 2.0 (2個前置)、
RGB：3 x ARGB 4-1pin
FAN：1 x 4-pin CPU、1 x 4-pin CPU OPT、1 x 4-pin AIO PUMP、4 x 4-pin Chassis



ROG STRIX B850-F GAMING WIFI 開箱

ROG STRIX B850-F GAMING WIFI 是一款 AMD AM5 平台的中階主機板，搭載了新推出的 B850 晶片組，能夠支援 Ryzen 9000 / 8000 / 7000 等 AM5 腳位處理器；處理器供電插座採用了 8+8pin 的設計，四組 DIMM DDR5 記憶體插槽支援最大 192GB 記憶體容量，並支援 EXPO 記憶體超頻設定。

作為一款常規換代的產品，這款主機板比起前代，設計了一隻 PCIe 5.0 x16 與兩組 M.2 PCIe 5.0 x4，將處理器能夠提供的 24 條 PCIe 5.0 完整的拉出來，剩下的插槽還有兩條 M.2 PCIe 4.0 x4 還有與 M.2_3 共用頻寬的 PCIe 5.0 x16 (x4)。

網路方面採用2.5GbE LAN 與 Wi-Fi 7 無線網路，結合 Q-Antenna 快拆天線設計；音效採用系列常見的 ALC4080 音效晶片、Savitech SV3H712 AMP，提供 3.5mm Line In/Out 與 S/PDIF out。USB 方面就比較沒這麼亮眼了，共計 14 個連接阜，最快支援到 USB 20Gbps，不過並不支援 Thunderbolt。

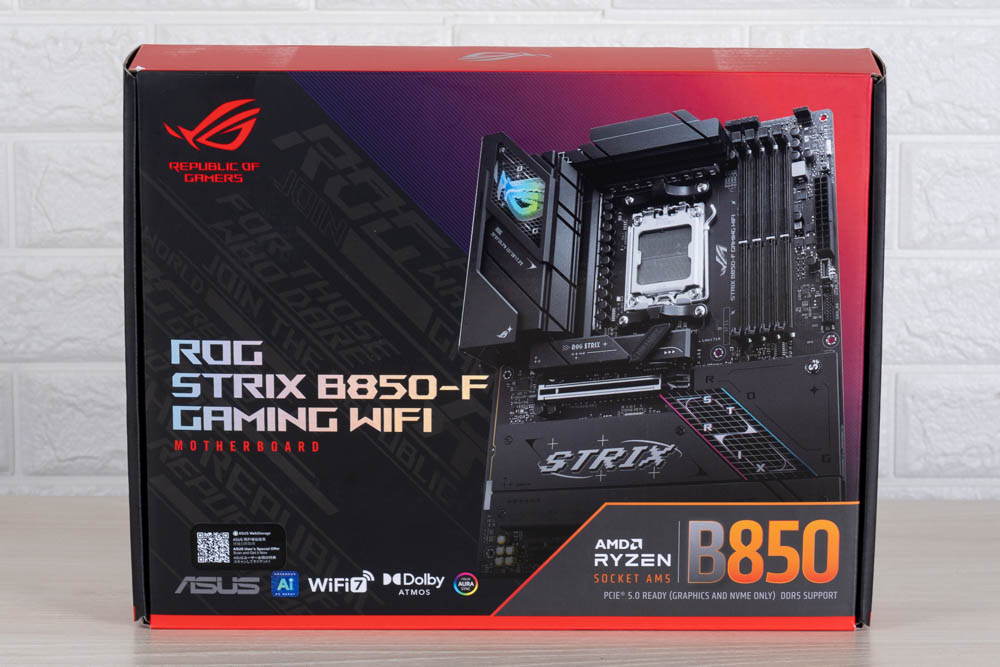

▲ ROG STRIX B850-F GAMING WIFI 外箱

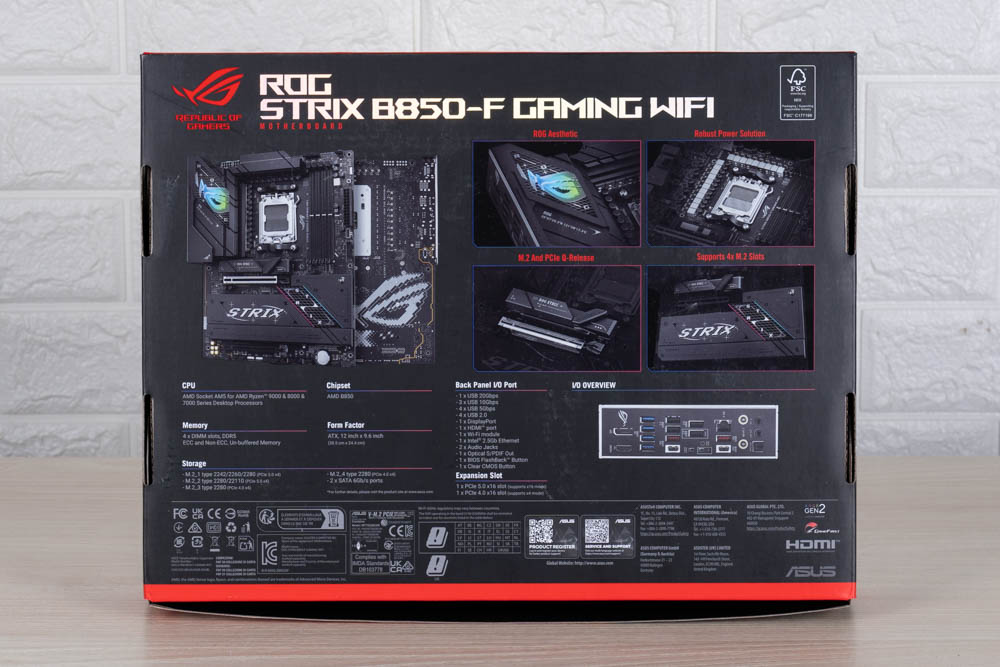

▲ 背面標註著產品規格與特色說明



這代 STRIX B850-F 維持了系列一貫的黑化設計，並融合了新世代的 Q-Design 設計語言，於第一根 M.2 上就有 Q-Release 一鍵拆裝散熱器的設計。

I/O檔板上方馬甲的 ROG Logo 能夠隨著主機板的燈效同步閃動，主機板的背面則印上了巨大的敗家眼與驗明身分的 STRIX 字樣。

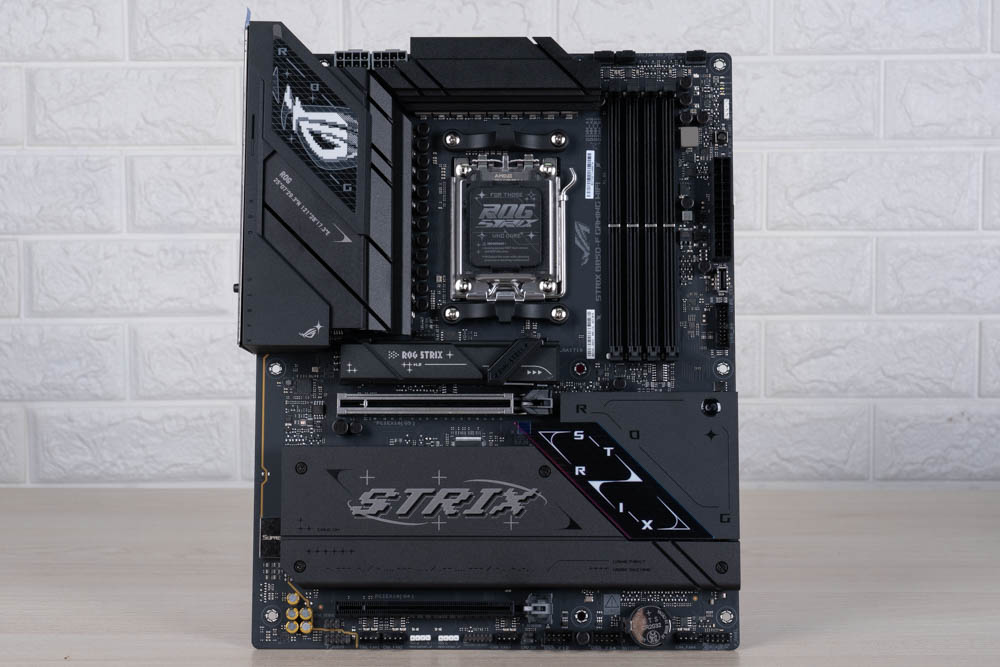

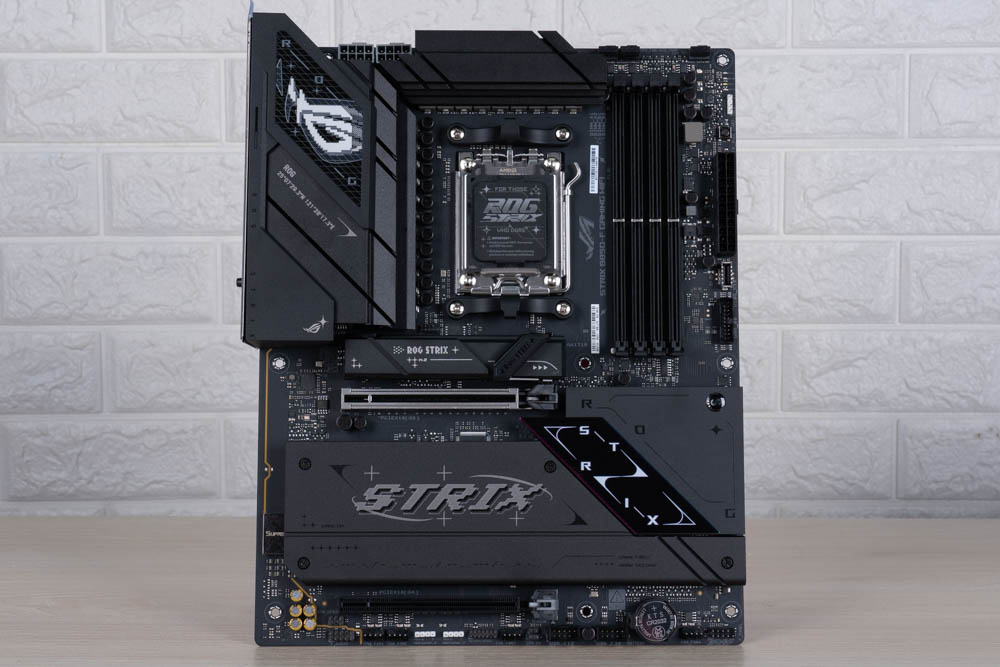

▲ ROG STRIX B850-F GAMING WIFI 正面

▲ 主機板燈光展示

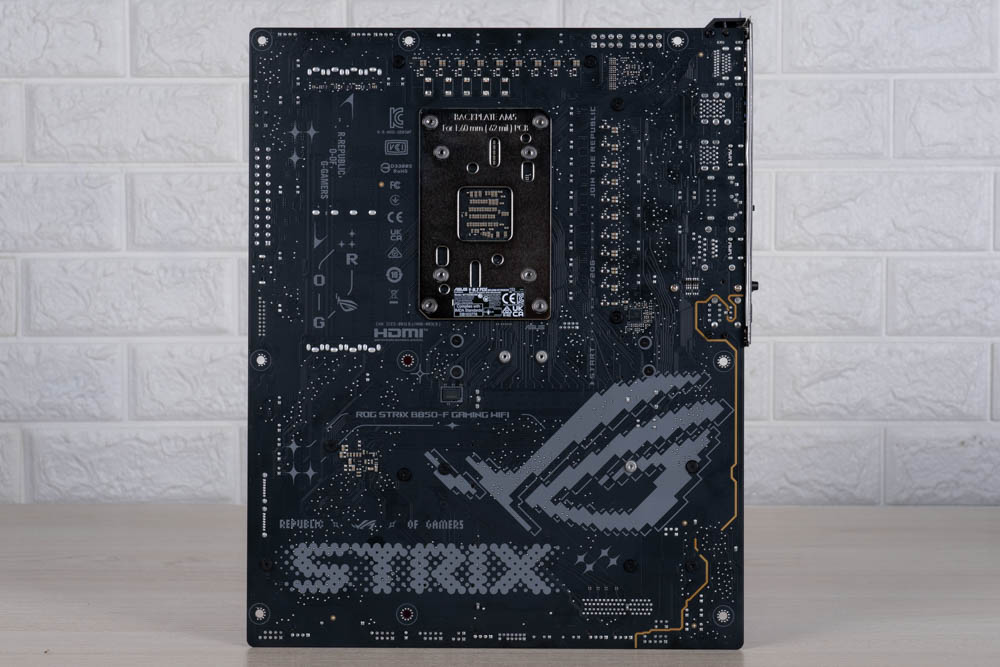

▲ 背面巨大的敗家之眼



隨主機板附送的配件還有簡易說明書、ROG信仰貼紙和鑰匙圈、兩條 SATA 線、Q-Antenna 快拆天線，還有給 M.2 SSD 使用的一些小配件。

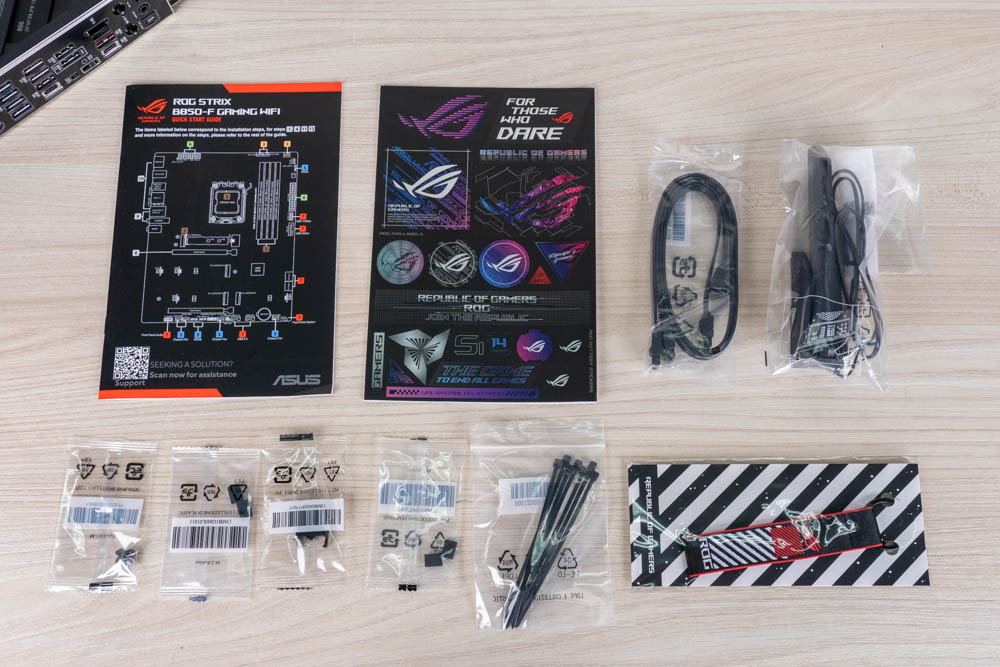

▲ 主機板配件

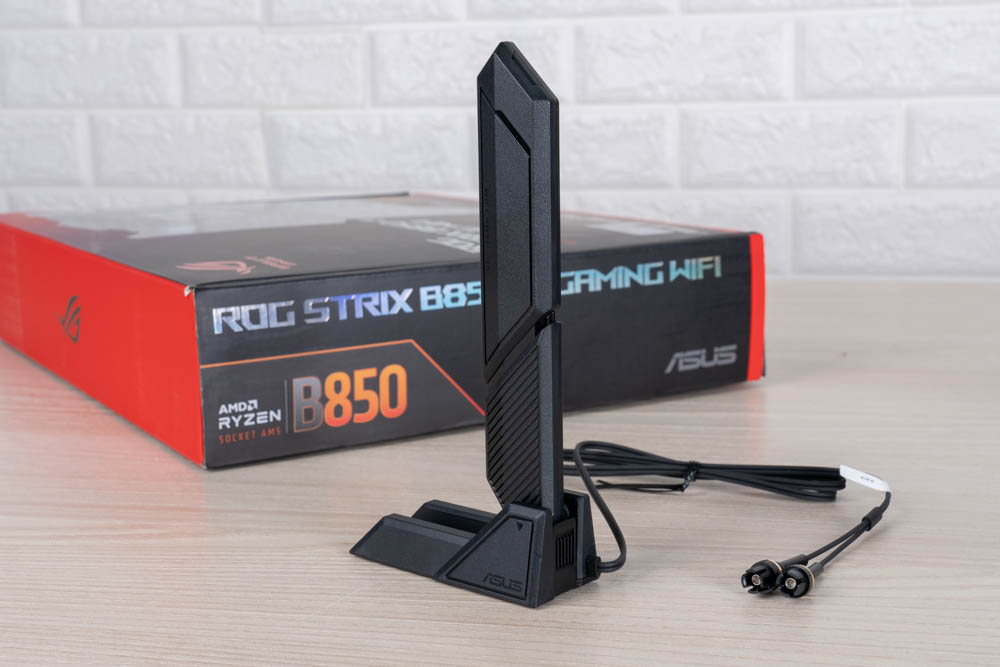

▲ 方便安裝的快拆式 Q-Antenna Wi-Fi 7 天線，底部為磁吸式設計



ASUS ROG STRIX B850-F GAMING WIFI 主機板提供 4 條 DIMM DDR5 插槽，支援最高 192GB 容量與最高超過 8000+MT/s 的超頻實力。

而在主板右上角這區，則是設計有 ATX 24-pin 主機板供電，前置 USB 10 Gbps Type-C 插槽與 USB 5Gbps 插槽。此外，額外的開機鈕、處理器風扇PWM針腳，以及Q-LED 燈號都在集中在主板右上角這區，還有一組可定址的 ARGB 4-1pin 插槽。

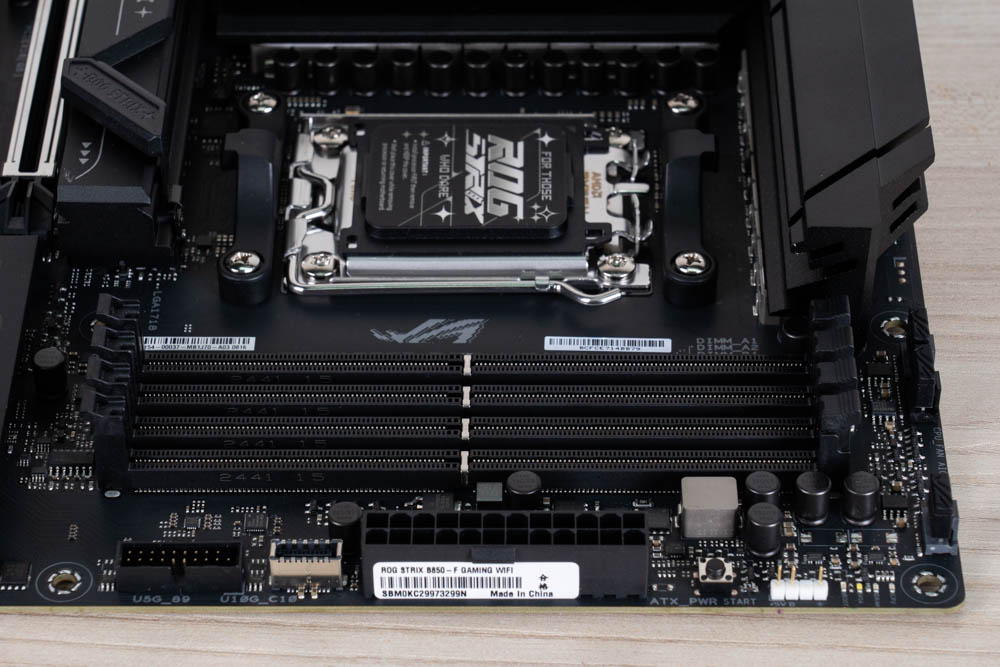

▲ 主板右上角 ATX 24-pin、USB-C 10Gbps、USB 5Gbps、4 DIMM DDR5



這款主機板採用 AM5 腳位，能夠支援 AMD Ryzen 7000 / 8000 / 9000 系列處理器，採用 Teamed 供電設計共 20 項的 80A 供電，並使用上金屬削切的大體積 VRM 散熱器鎮住供電元件。

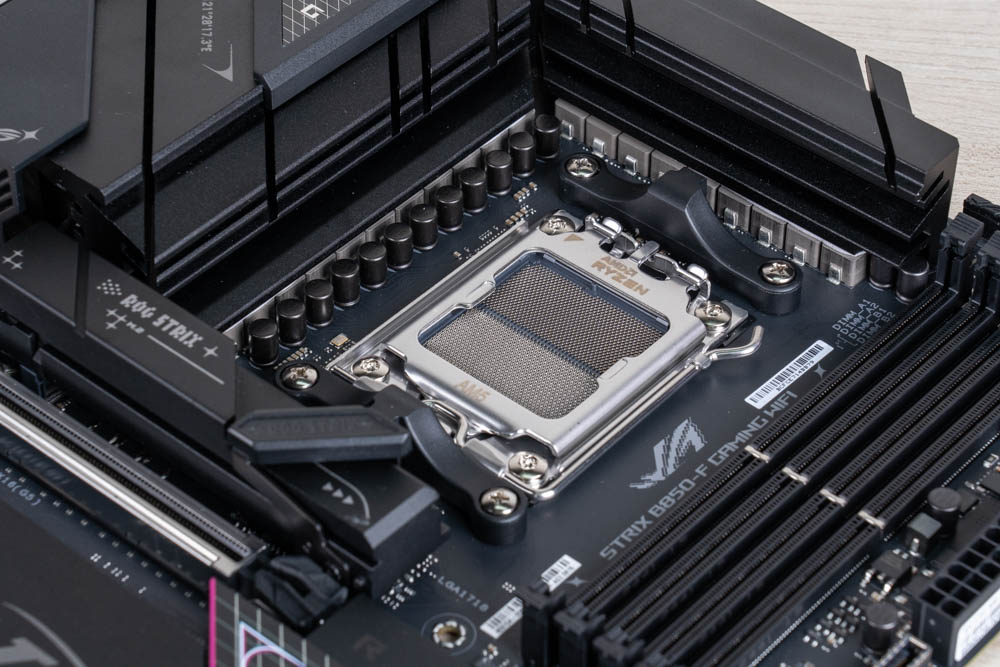

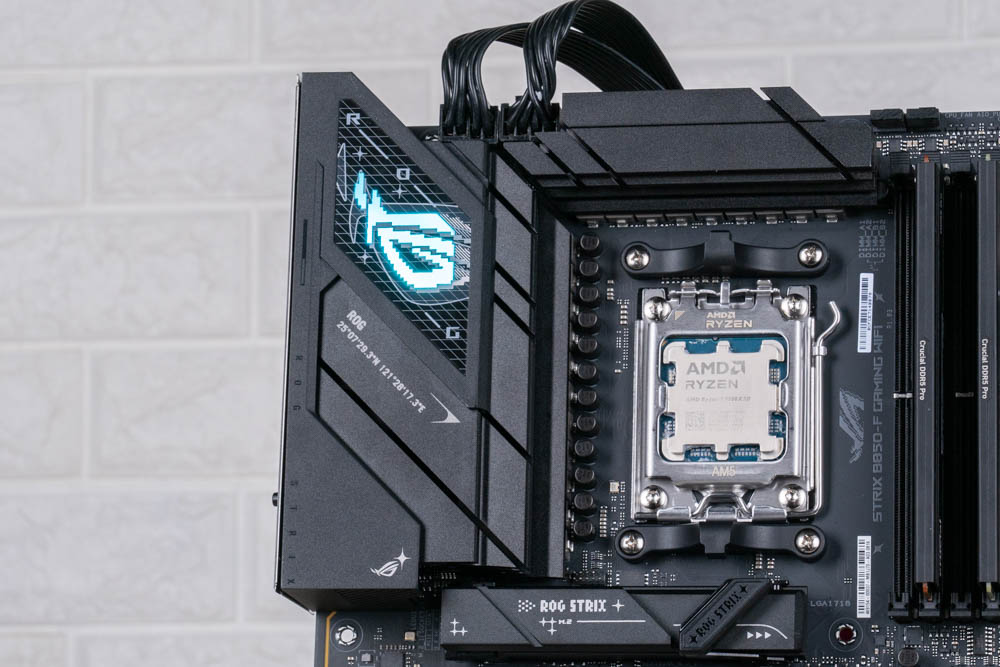

▲ AM5 插槽與 VRM 散熱

▲ CPU 使用雙 8-pin 供電



這款主機板只有 2 組 SATA 6Gb/s，位於主機板的側邊。隨著m.2硬碟的普及，SATA 也許有一天也會像老前輩 IDE 排線一樣從主機板上消失。

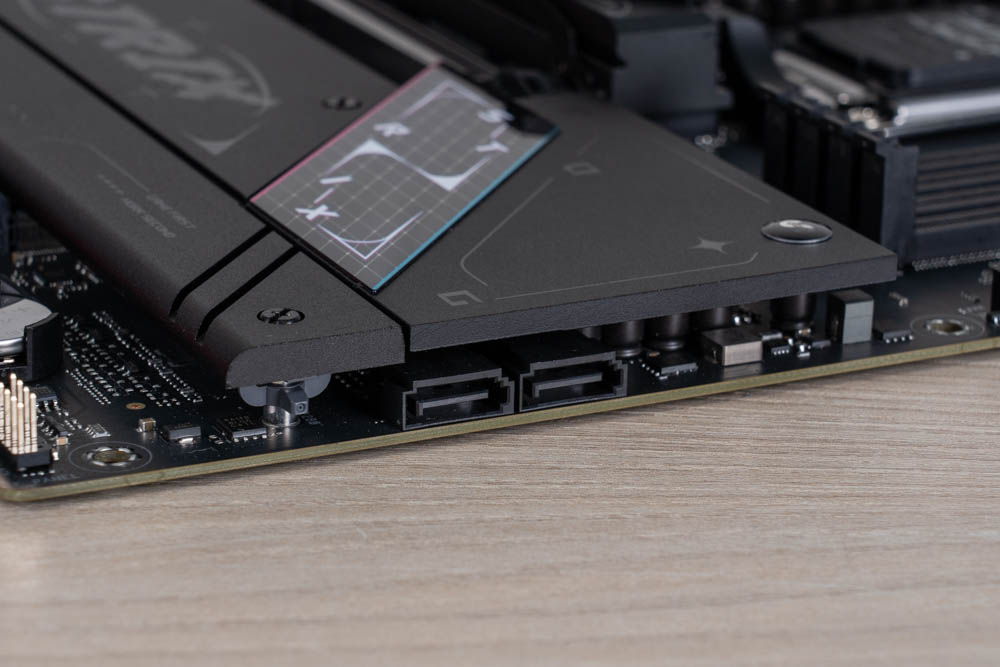

▲ 2 組位於側邊的 SATA 插槽



華碩早早就開始採用 Q-Design 的設計語言，各種友好 DIY 玩家的設計讓組裝電腦就像是一種享受，而這代的主機板也配備了全新設計 M.2 與 PCIe 插槽，讓組裝更便利。

STRIX B850-F 的 M.2 散熱片採用 M.2 Q-Release 設計，只要將前方的金屬桿往前推就能取下 M.2 散熱片，第一組 M.2 支援最長 2280 的長度，此處也能透過安裝隨附的 M.2 Q-Slide 卡扣來安裝更短的硬碟。

▲ M.2 Q-Release 散熱器

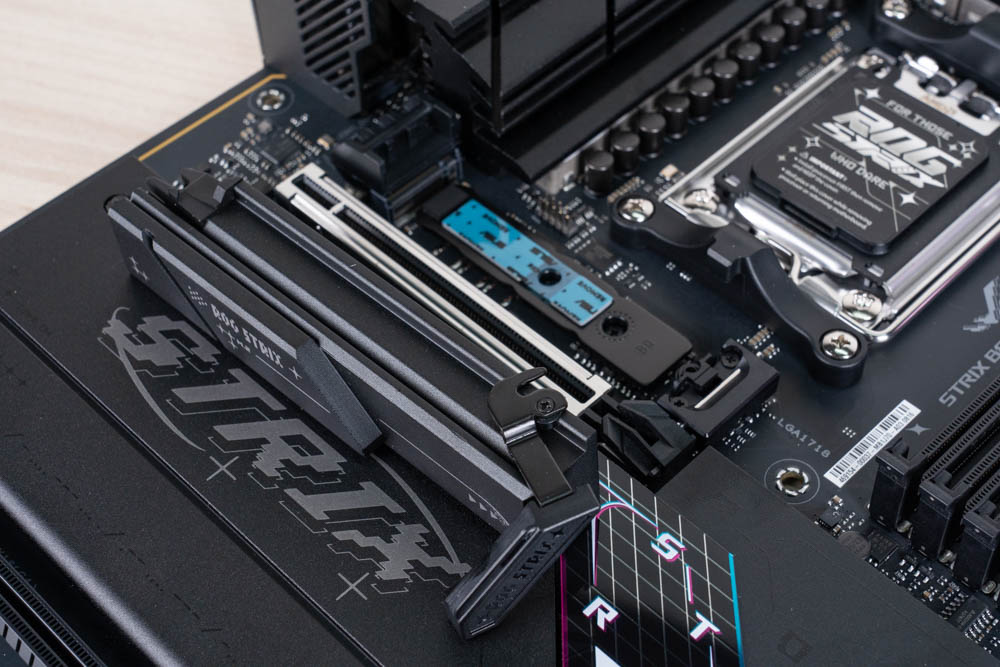

▲ 將金屬推桿往前推

▲ 就可直接取下 M.2 散熱器

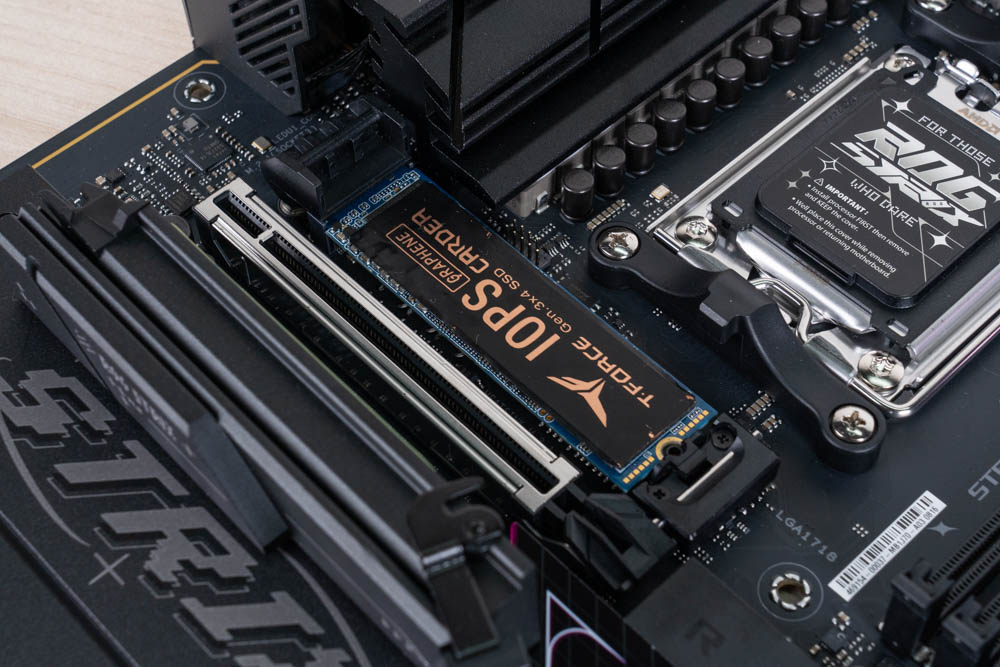

▲ 2280 長度的硬碟可以直接安裝，也可以透過安裝隨附的 M.2 Q-Slide 卡扣來安裝更短的硬碟



ROG STRIX B850-F GAMING WIFI 的第一組 PCIe 5.0 x16 插槽，採用新一代 Q-Release Slim 自動退卡設計。PCIe Q-Release Slim的設計是在PCIe插槽靠檔板的一側藏了一隻退卡針，當顯卡或任何 PCIe 介面卡插入時，會將這個 Pin 針往下壓，藉此連動將 PCIe 卡扣固定，因此當需要移除介面卡時，只需將靠外側的部分先提起就可輕鬆拆下。

除第一根 PCIe 5.0 x16 插槽外，還額外提供了一條與 M.2_3 插槽共用寬帶的 PCIe 4.0 x16（x4）插槽可使用。

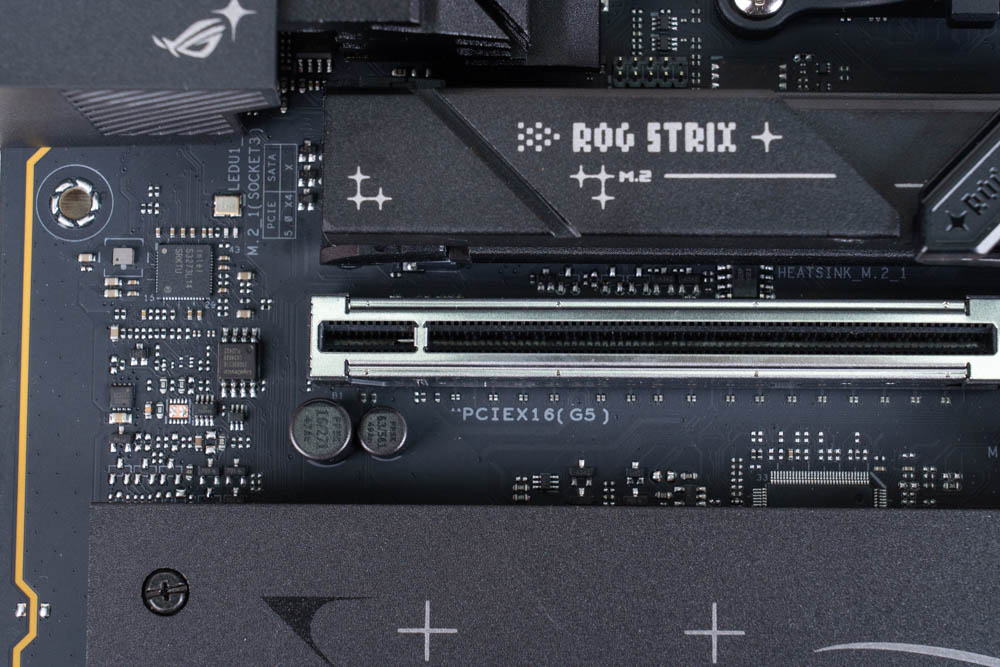

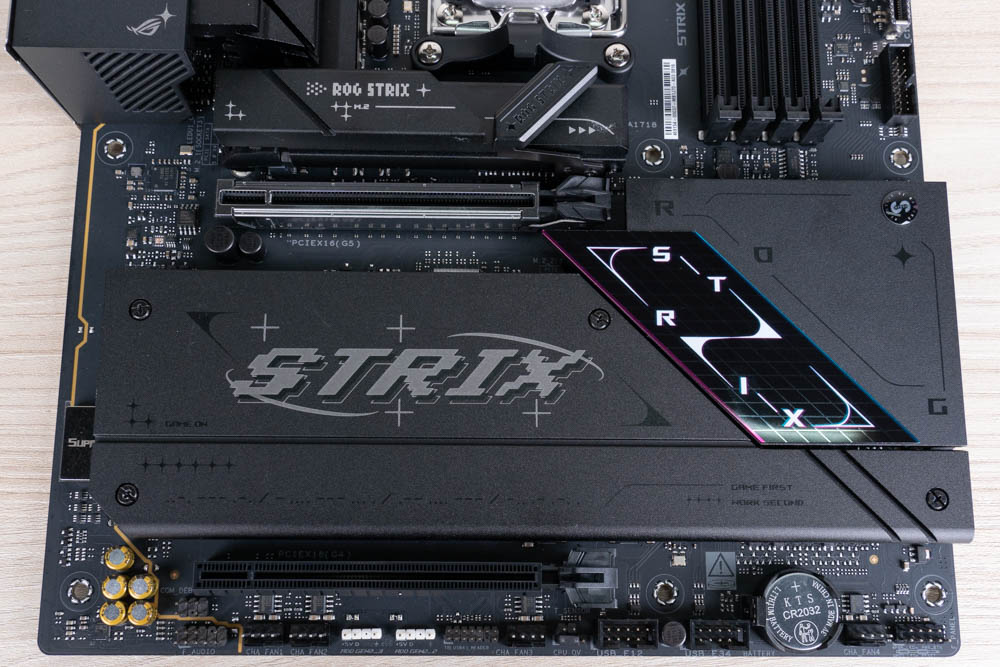

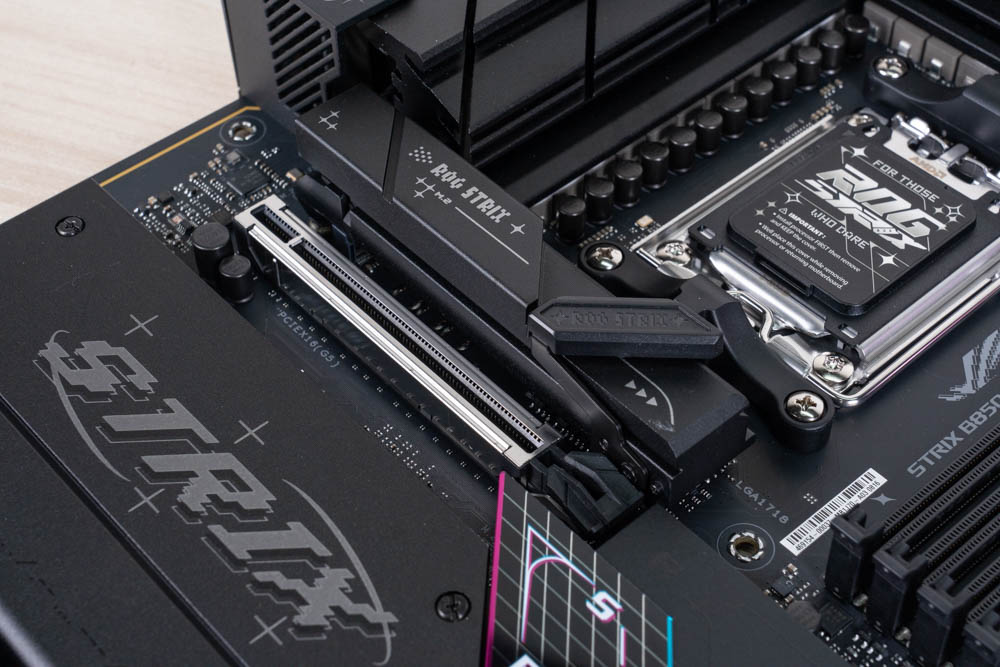

▲ PCIe 插槽與 M.2 散熱片

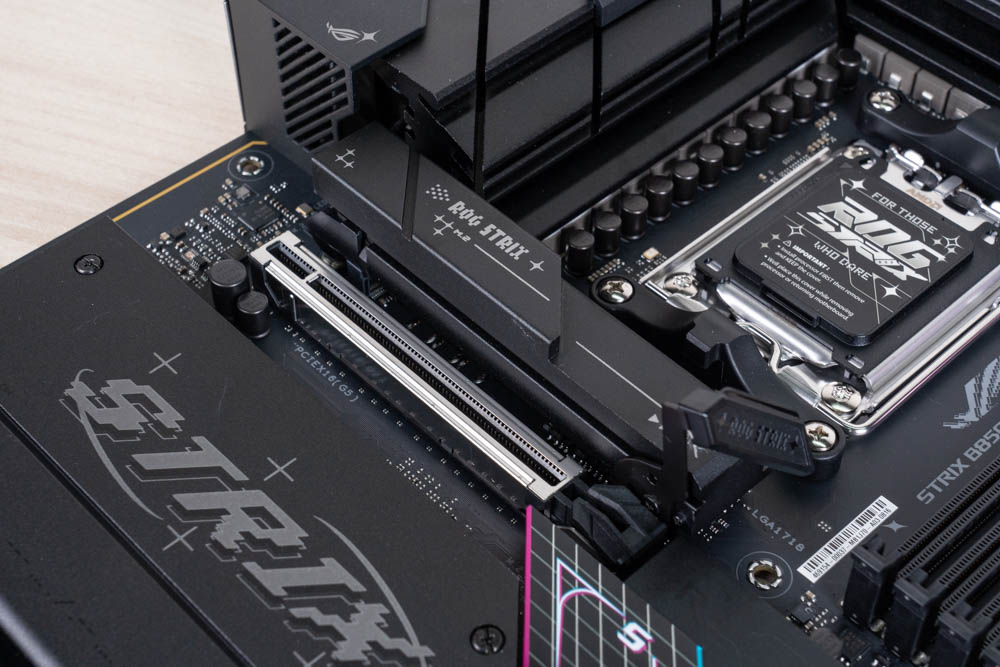

▲ PCIe Q-Release Slim 插槽內的退卡針

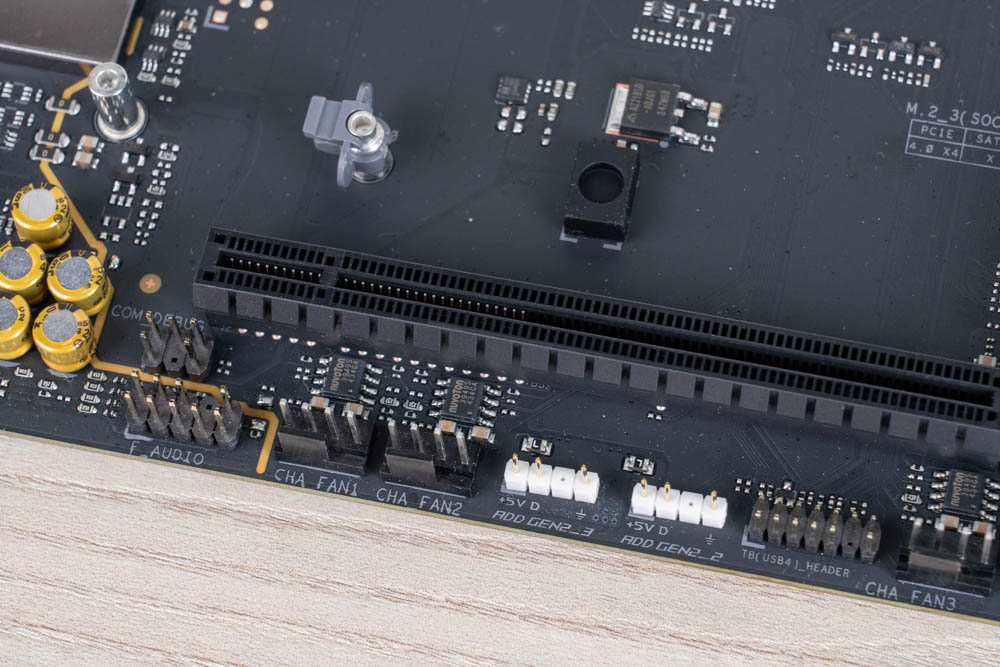

▲ 下方的 PCIe 插槽實際上只有 x4 的規格

主板的 M.2_1 與 M.2_2 都採用 CPU 提供的通道，兩者皆為 PCIe 5.0 x4 通道；至於剩下的 M.2_3、M.2_4 則是使用了晶片組提供的 PCIe 4.0 x 4 頻寬。

主板的 M.2 插槽都採用蝴蝶形狀 M.2 Q-Latch 固定 SSD，若要安裝 M.2 2230 這種小尺寸的則可使用配件中的 M.2 Q-Slide 卡扣來固定。

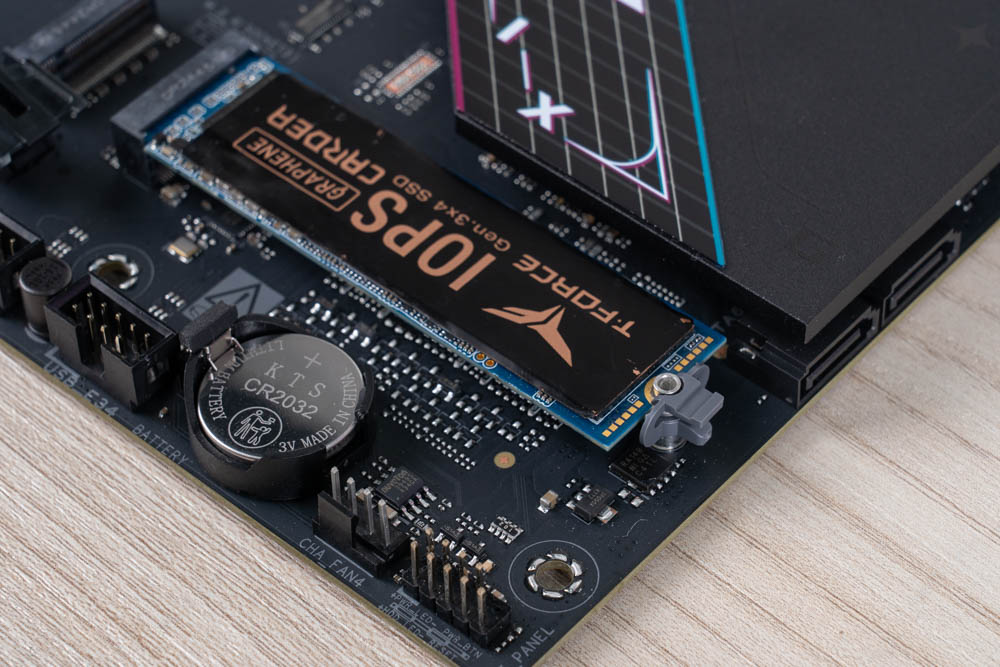

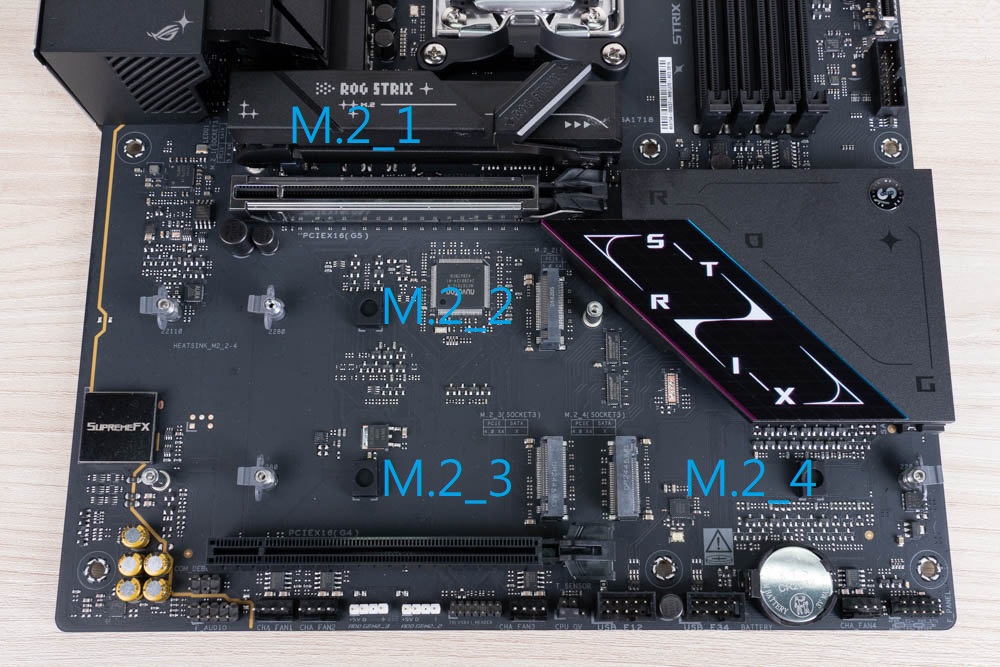

▲ 主機板 M.2插槽

▲ 蝴蝶形狀 M.2 Q-Latch 固定扣

▲ M.2 散熱片



一體式後 I/O 背板，一樣提供便利的 Clear CMOS 與 BIOS FlashBack 按鈕；顯示的部分有 DisplayPort、HDMI 共 2 組內顯輸出。USB 方面包含 1 個 Type-C 20Gbps、1 個 Type-C 10Gbps、2 個 USB-A 10Gbps、4 個 USB-A 5Gbps 與 4 個 USB 2.0。

網路則為 2.5GbE RJ-45 有線網路，以及採用 Q-Antenna 快拆天線的 Wi-Fi 7 無線網路；音效這代就只剩 3.5mm Line OUT 與 Mic In，但仍然提供數位 SPDIF 輸出。

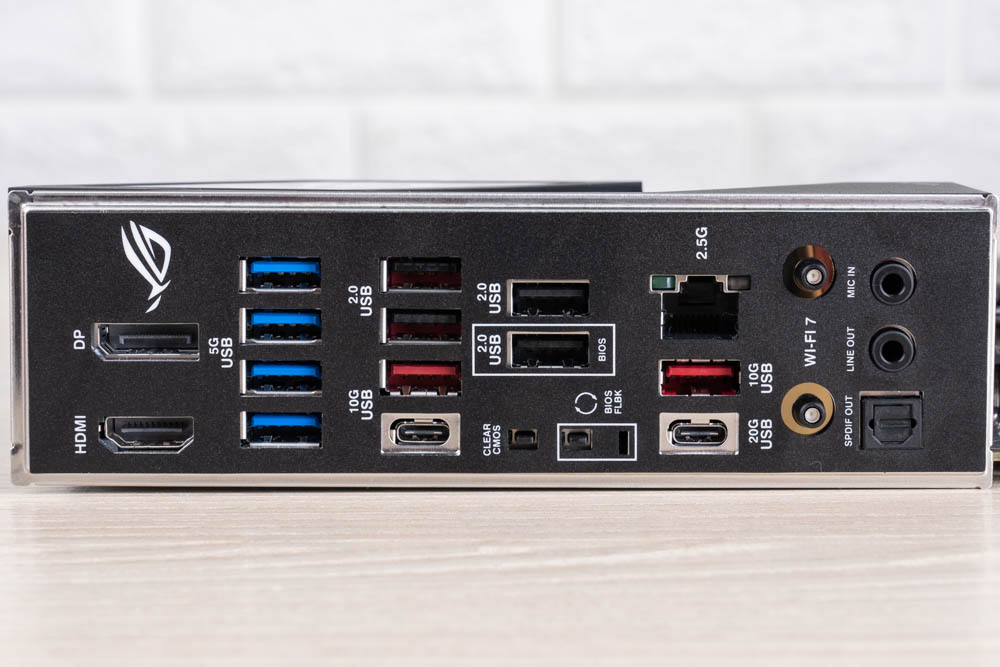

▲ 一體式後 I/O



ROG STRIX B850-F GAMING WIFI 主機板用料

介紹完 ROG STRIX B850-F GAMING WIFI 的功能與外觀後，接下來就輪到揭下其華麗的馬甲，一窺其主機板上使用的原件與設計。

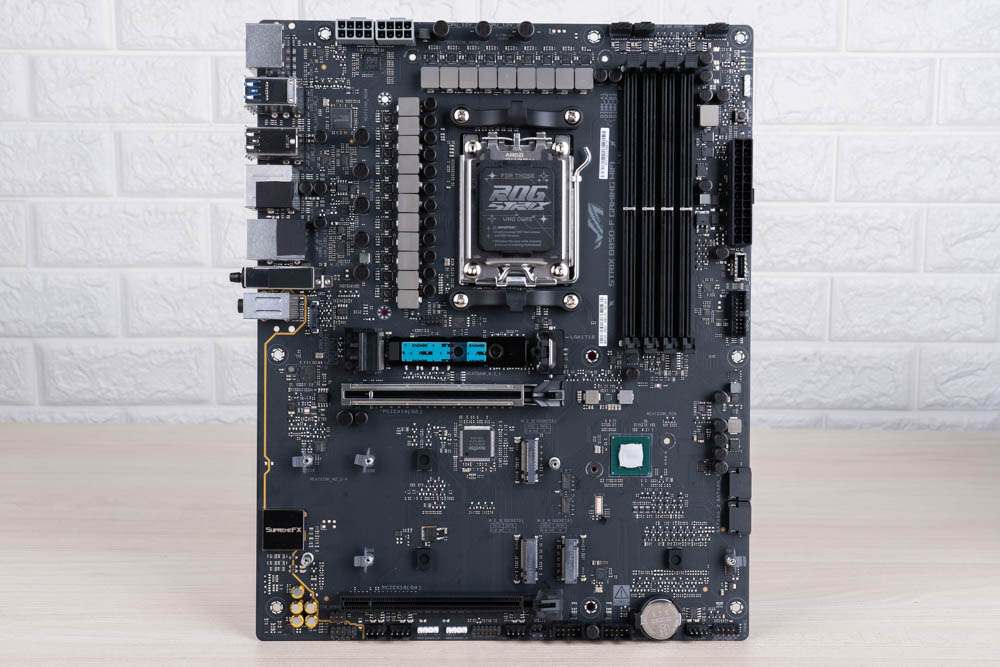

▲ 完整主機板正面外觀

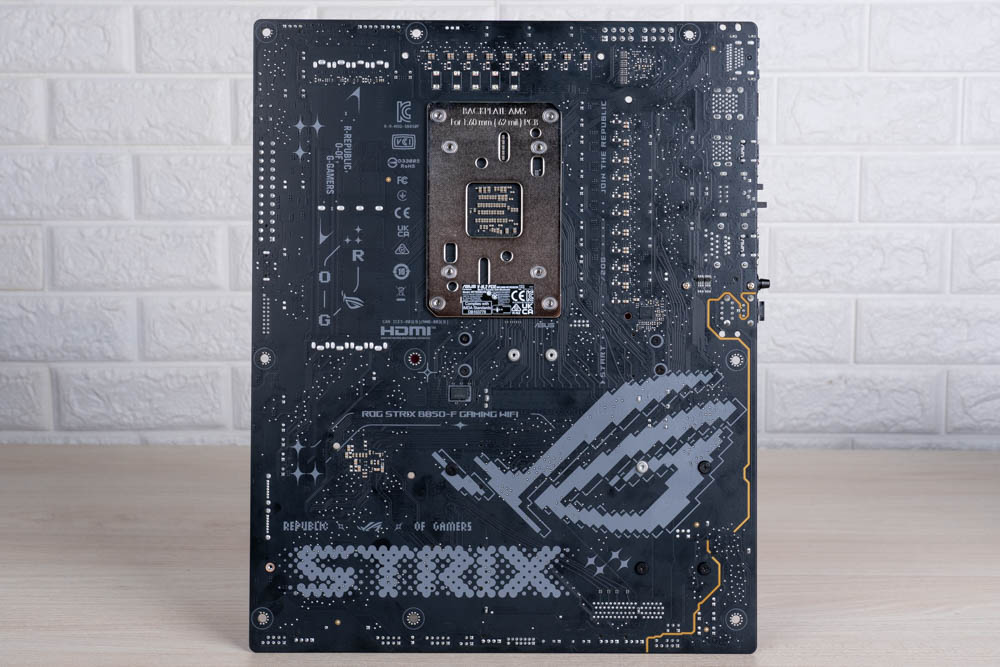

▲ 主機板背面，並沒有任何覆蓋件

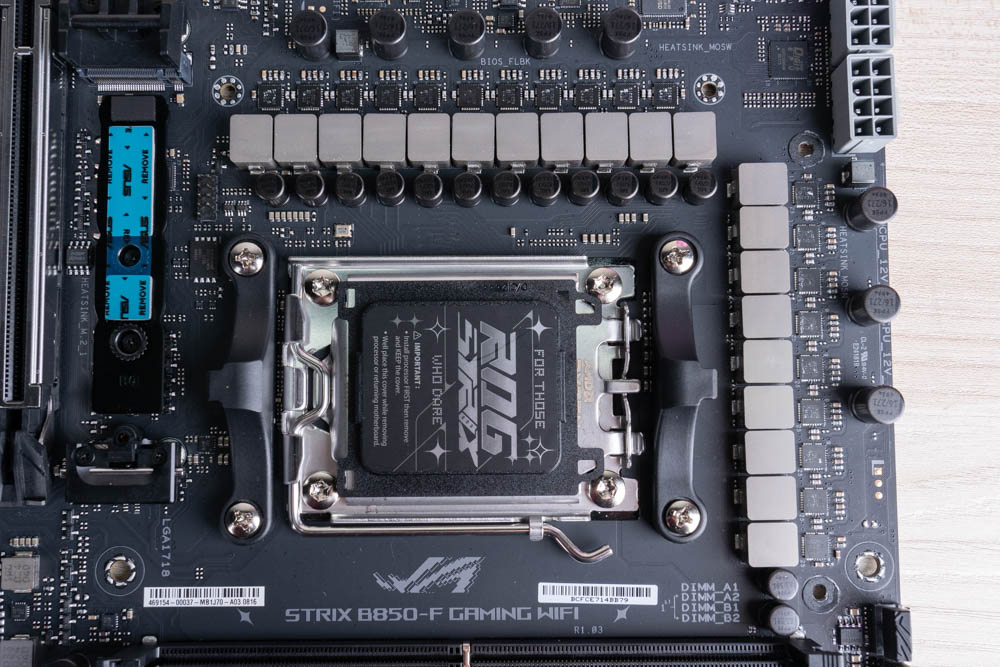

▲ 共計 20 相的 80A 電桿為 CPU 供電保駕護航

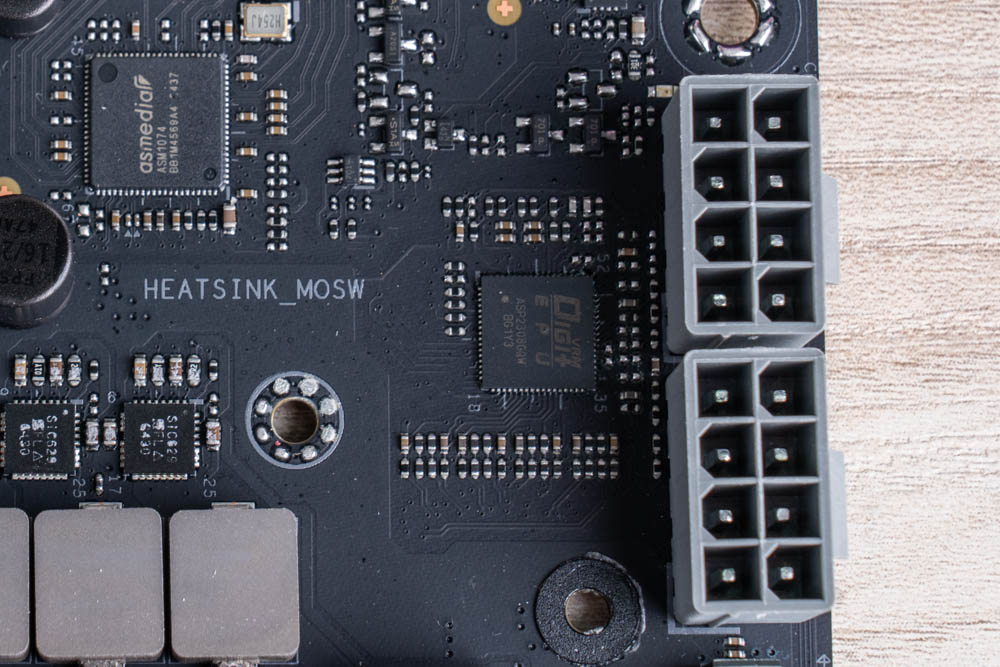

▲  VRM DiGi+ EPU ASP2308GQW，處理 CPU 供電

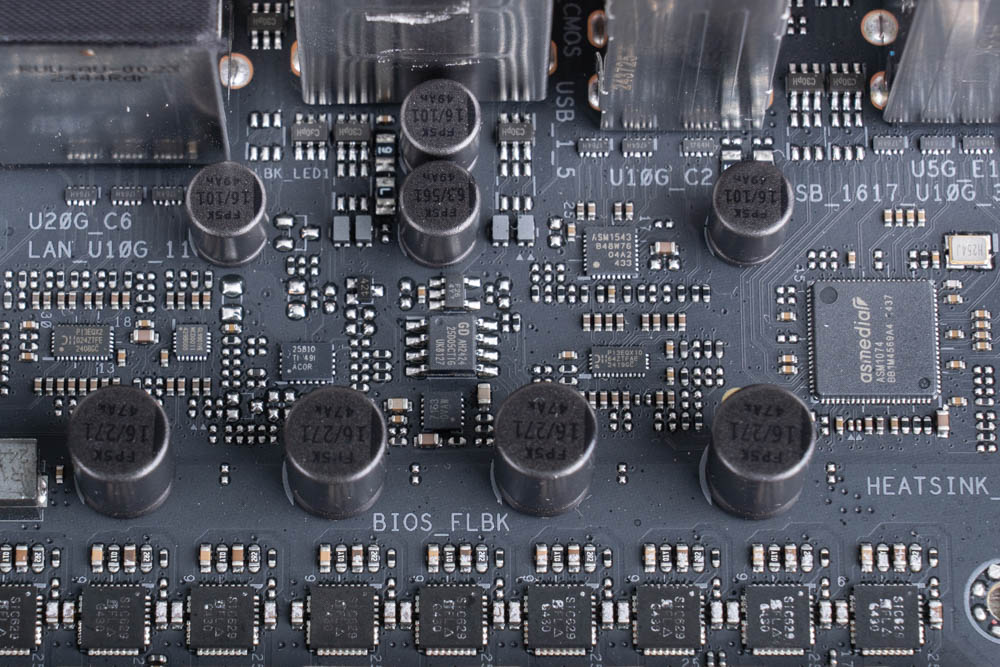

▲ ASM1074、ASM1543、P13EQX2、P13EQX10、GL9901VE 幾個晶片負責管理後面版的 USB 介面

▲ Intel I226-V 2.5GbE 網路晶片

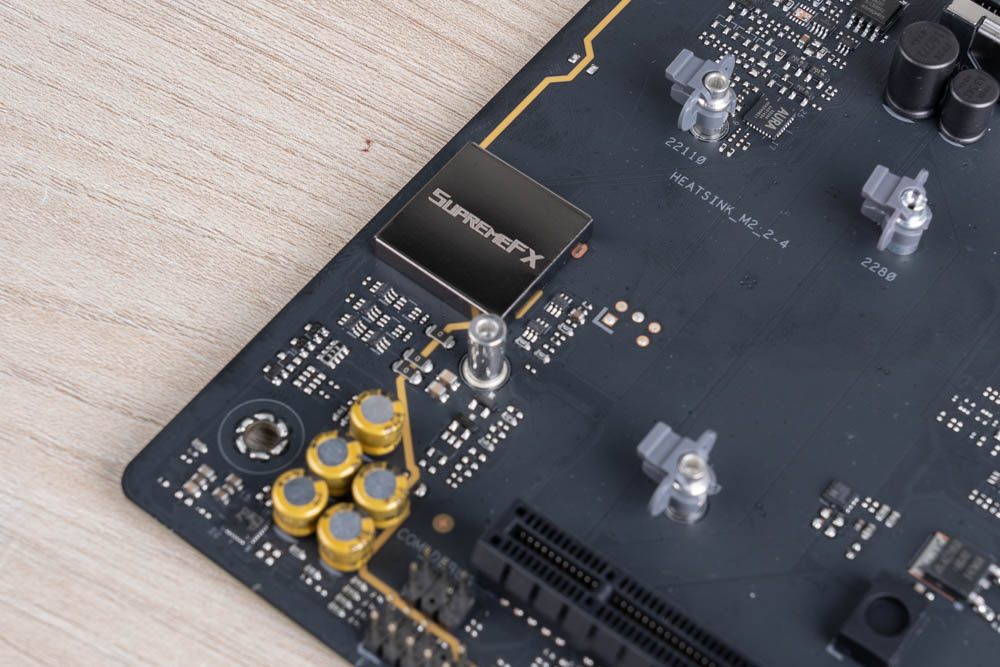

▲ Realtek ALC4080 音效晶片與電容

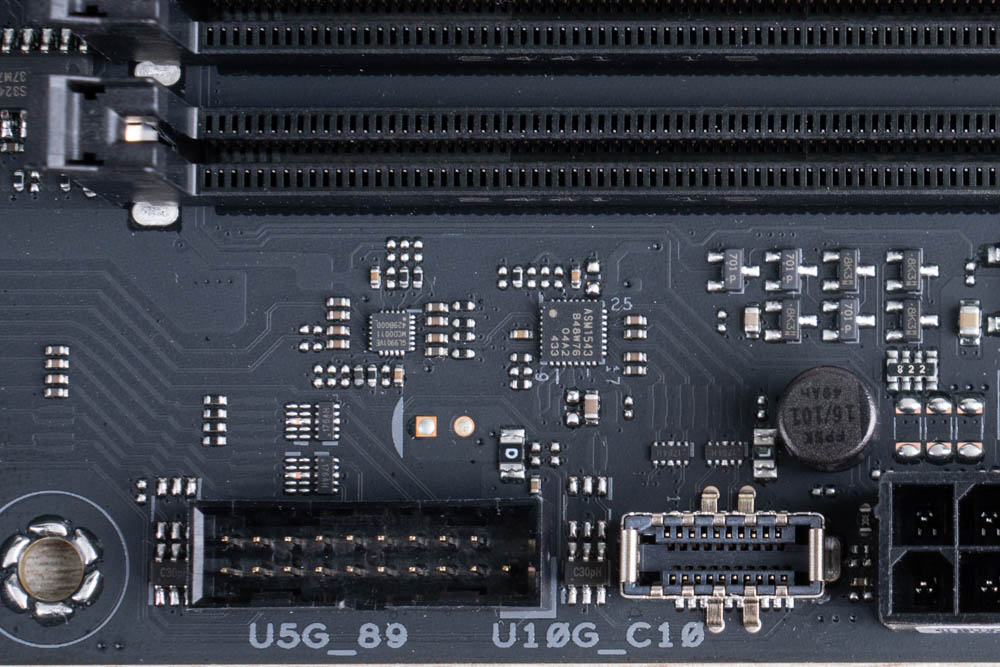

▲ ASM1543 與 GL9901VE 負責管理前面板的 USB 介面

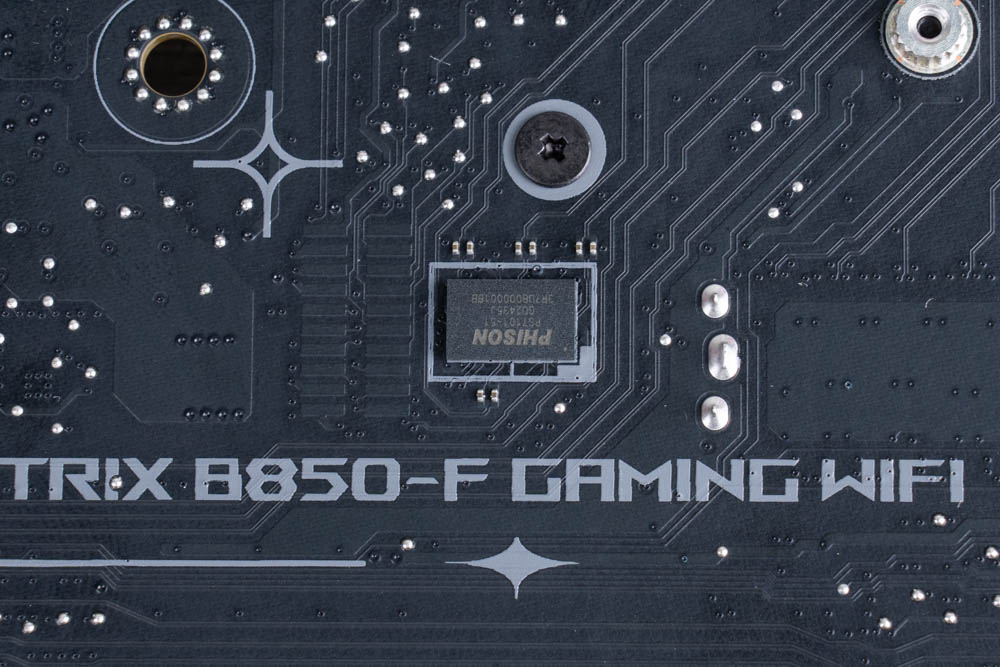

▲ 位於主機板背面的 PS7101-51 PCIe 5.0 中繼晶片

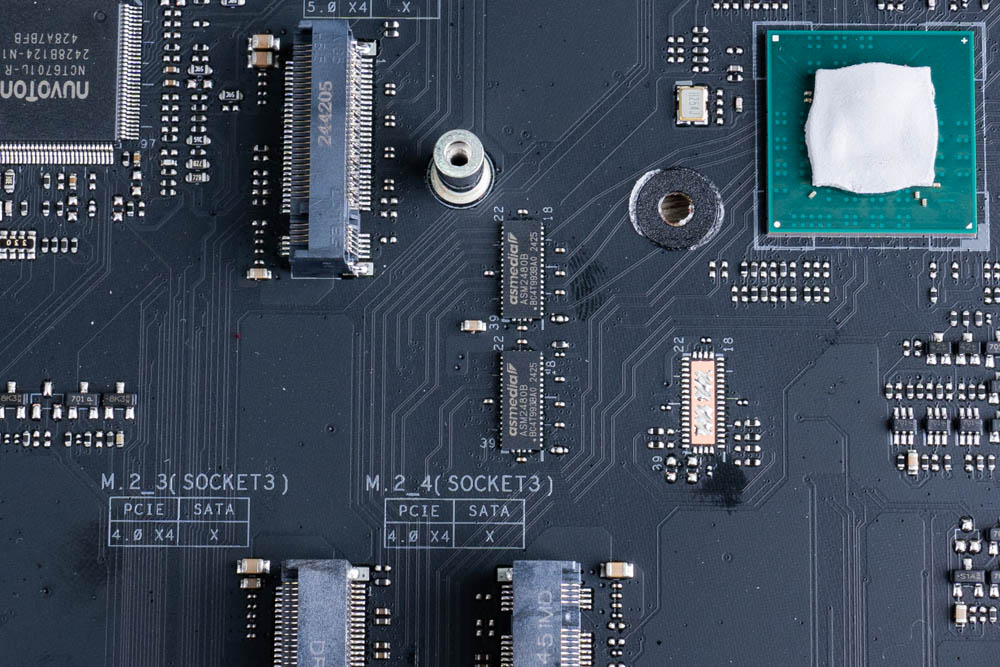

▲ 兩顆 ASM2480B 晶片負責管理第二條 PCIe 插槽與 M.2_3 插槽的切換功能

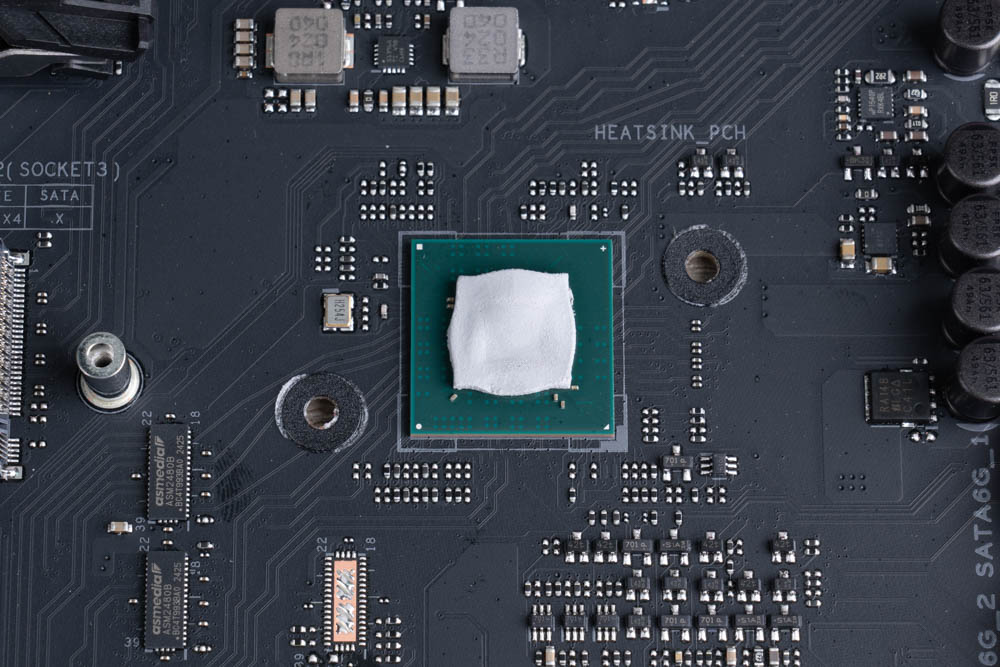

▲ AMD B850 晶片組

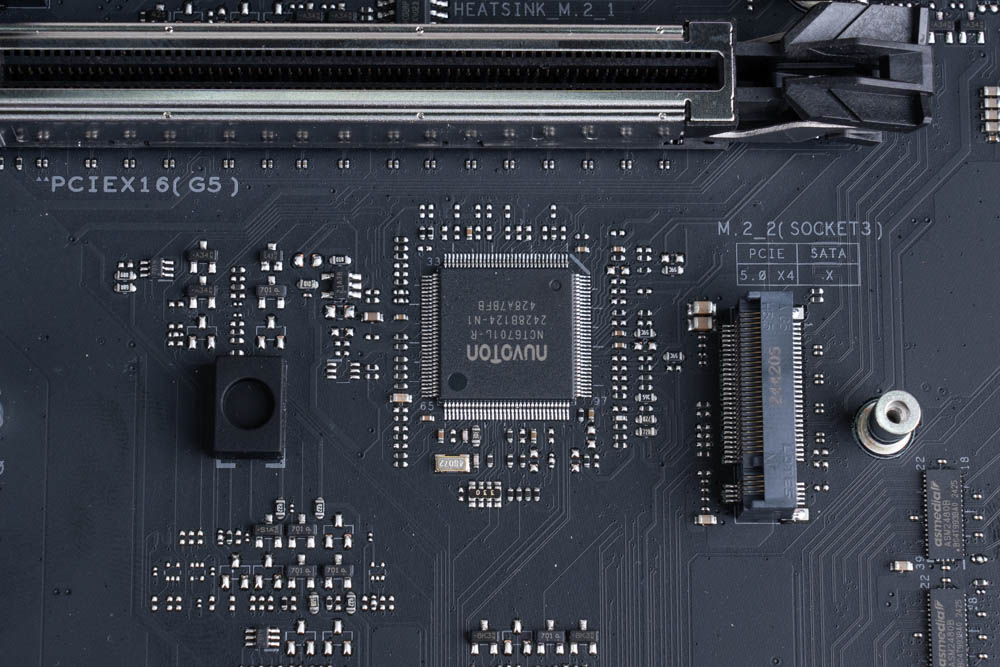

▲ nuvoTon NCT6701J 環控晶片

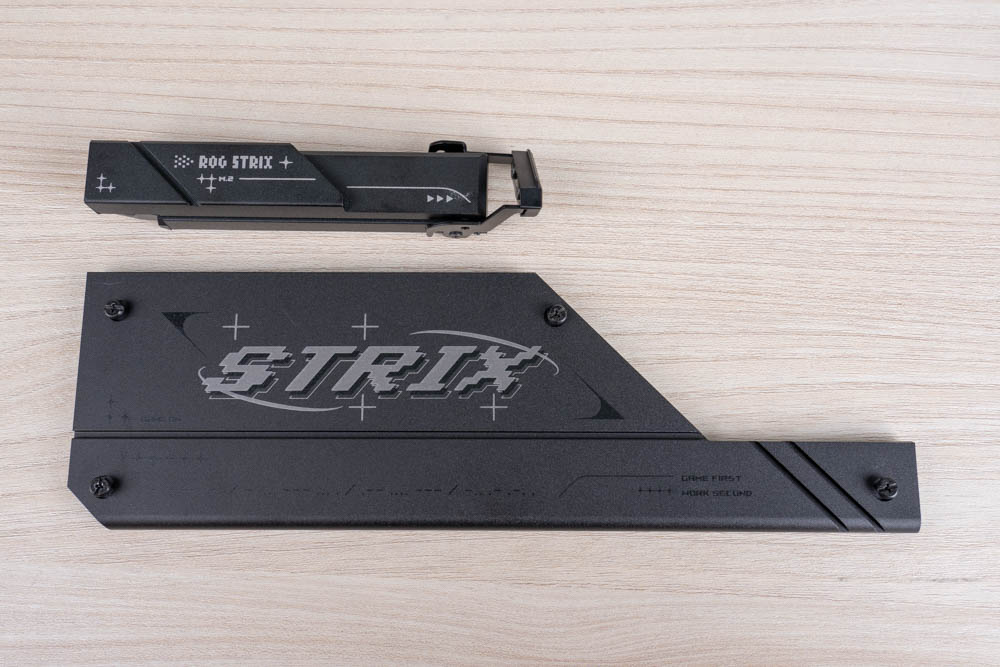

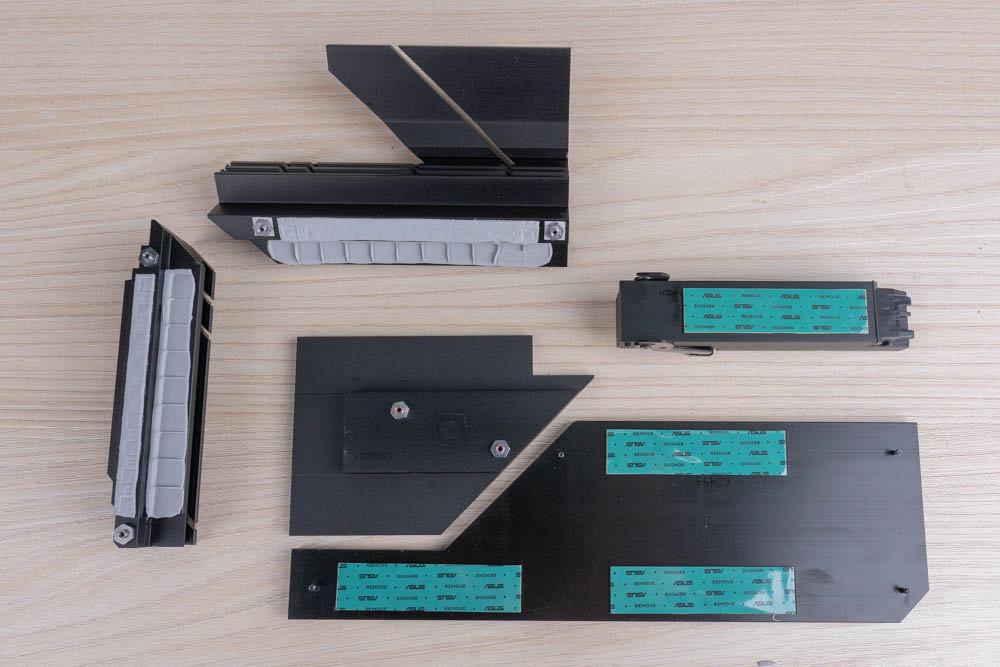

▲ 主機板散熱片



ROG STRIX B850-F GAMING WIFI BIOS 功能

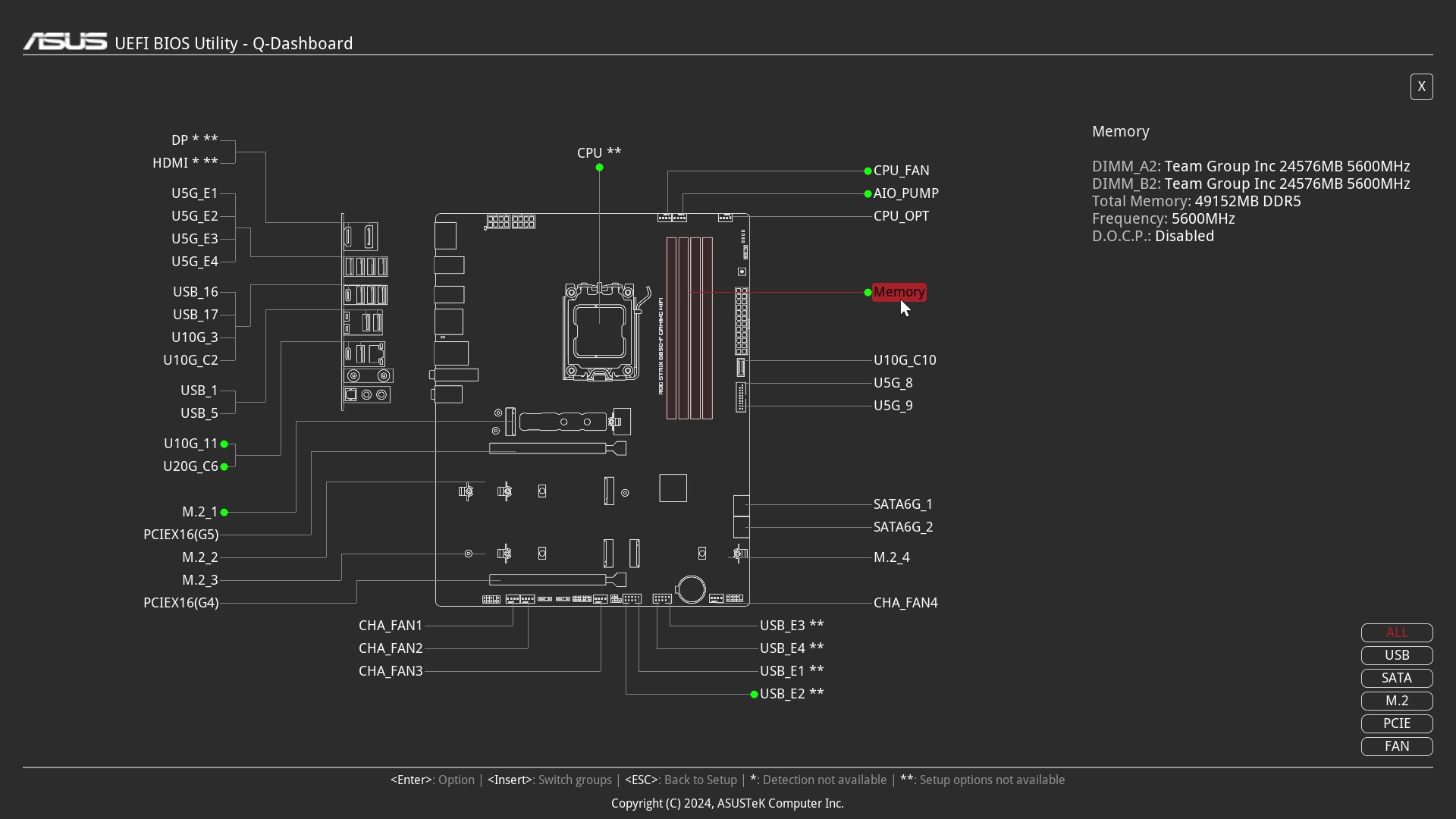

新版 BIOS 當中，在工具頁面可以找到新加入的「Q-Dashboard」，會完整列出主機板的所有插槽、I/O 等資訊，圖中有綠點的代表有使用像是 CPU、Memory、M.2_1 以及後 I/O 的 USB 都能完整顯示，而且當游標移動到該項目時還會顯示連接的裝置資訊，讓玩家可以快速瞭解主板所連接的裝置。

▲ Q-Dashboard

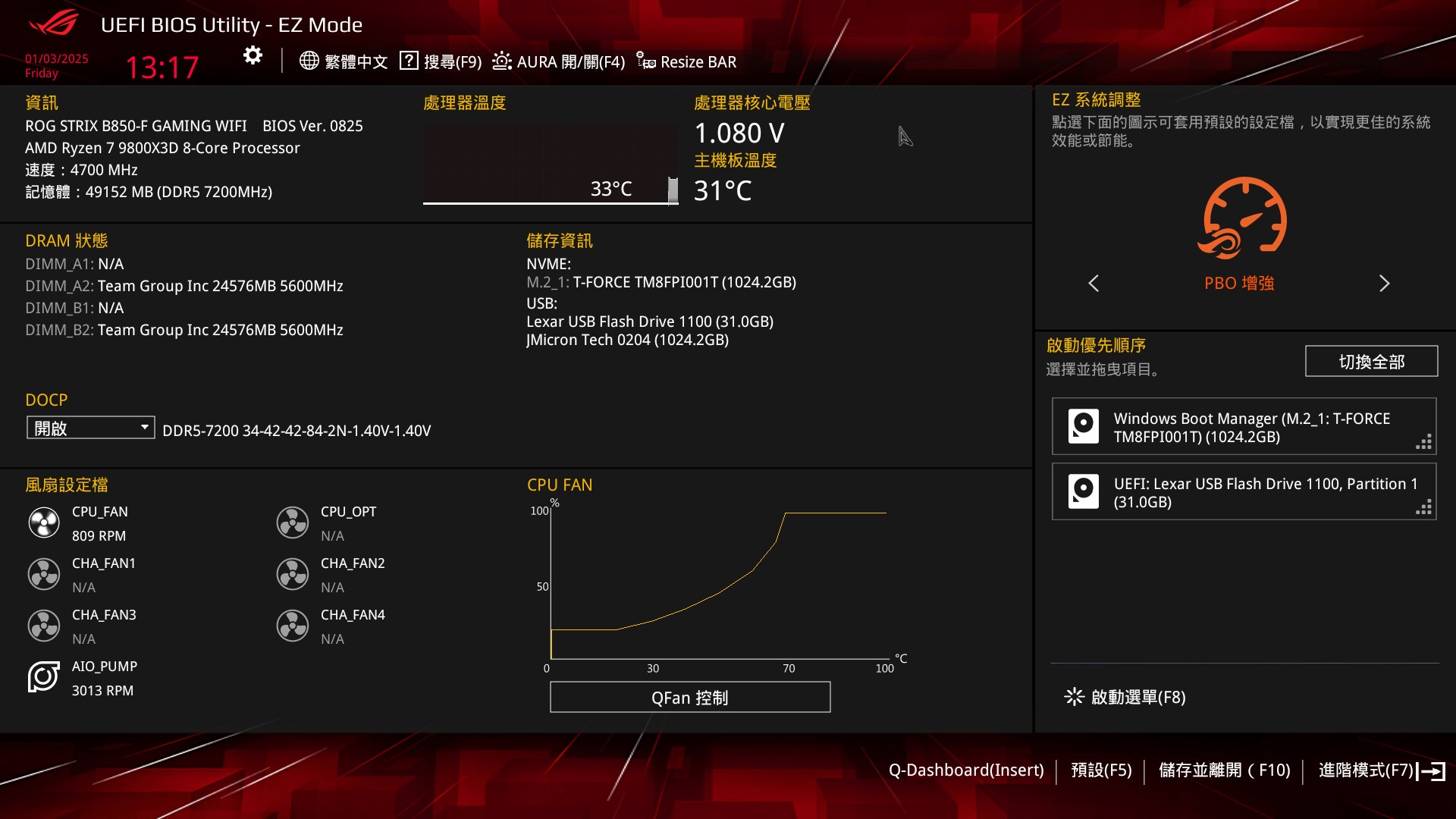

EZ Mode 簡易設定頁面會顯示基本的主機板資訊、處理器規格與速度、溫度、電壓，以及記憶體的安裝資訊與預設超頻選項、NVMe / SATA / USB等裝置資訊，以及風扇的連接狀態與QFan的控制選項，開機選單與系統模式也能在此快速調整，對於這張功能比較陽春的入門定位主機板來說，這裡就已經能調整大部分所需的功能了。

▲ EZ Mode 簡易設定頁面

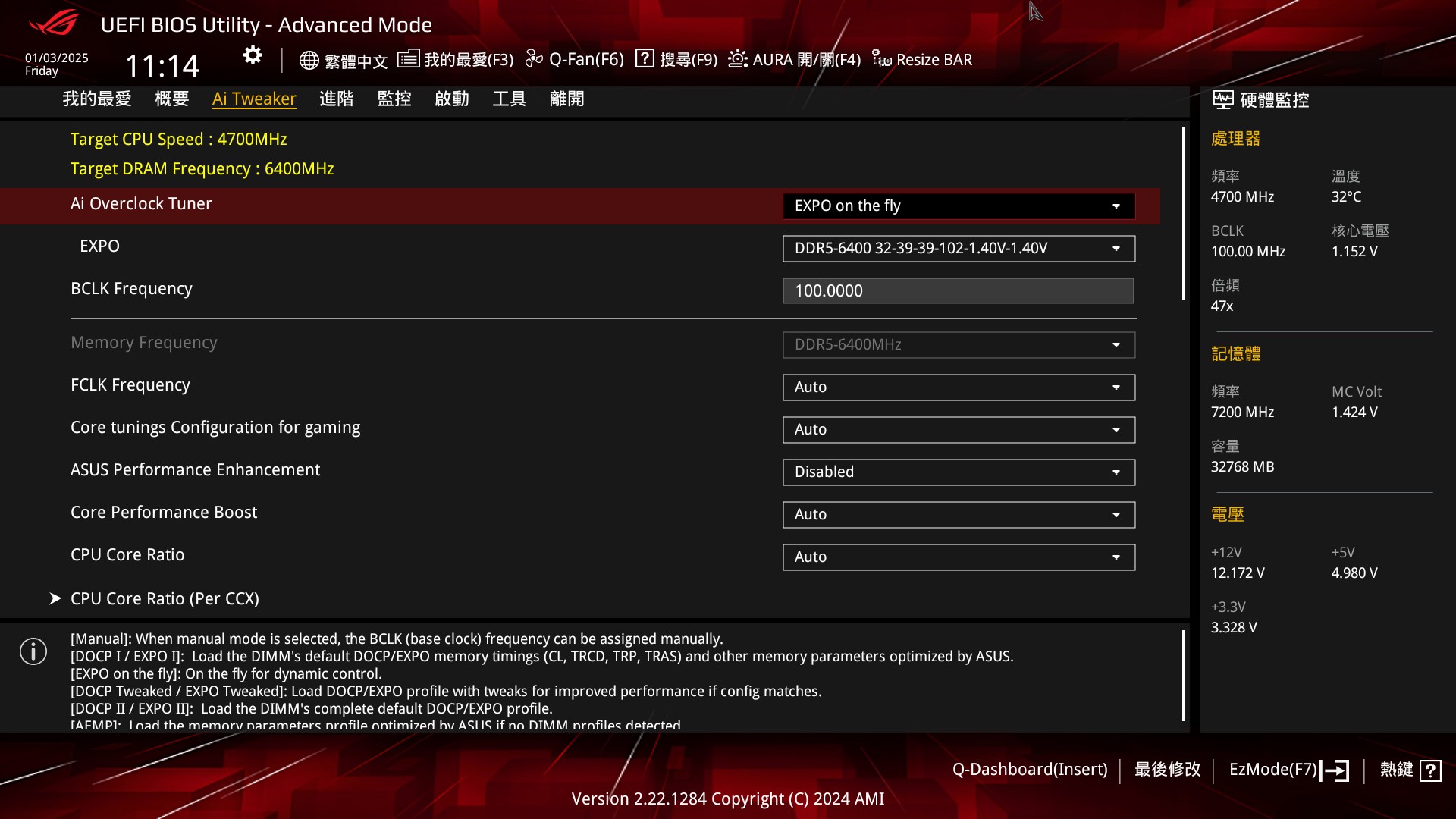

按下 F7 進入進階模式，在 AI Tweaker 超頻設定頁面，如果使用支援的記憶體就能夠直接使用 Ai Overclock Tuner 直接導入 EXPO 記憶體參數，調整 FCLK、核心時脈等設定；在此也能調整 PBO 超頻與進一步修改目標溫度等等的設定。

▲ Ai Overclock Tuner 可開啟 EXPO 記憶體超頻設定

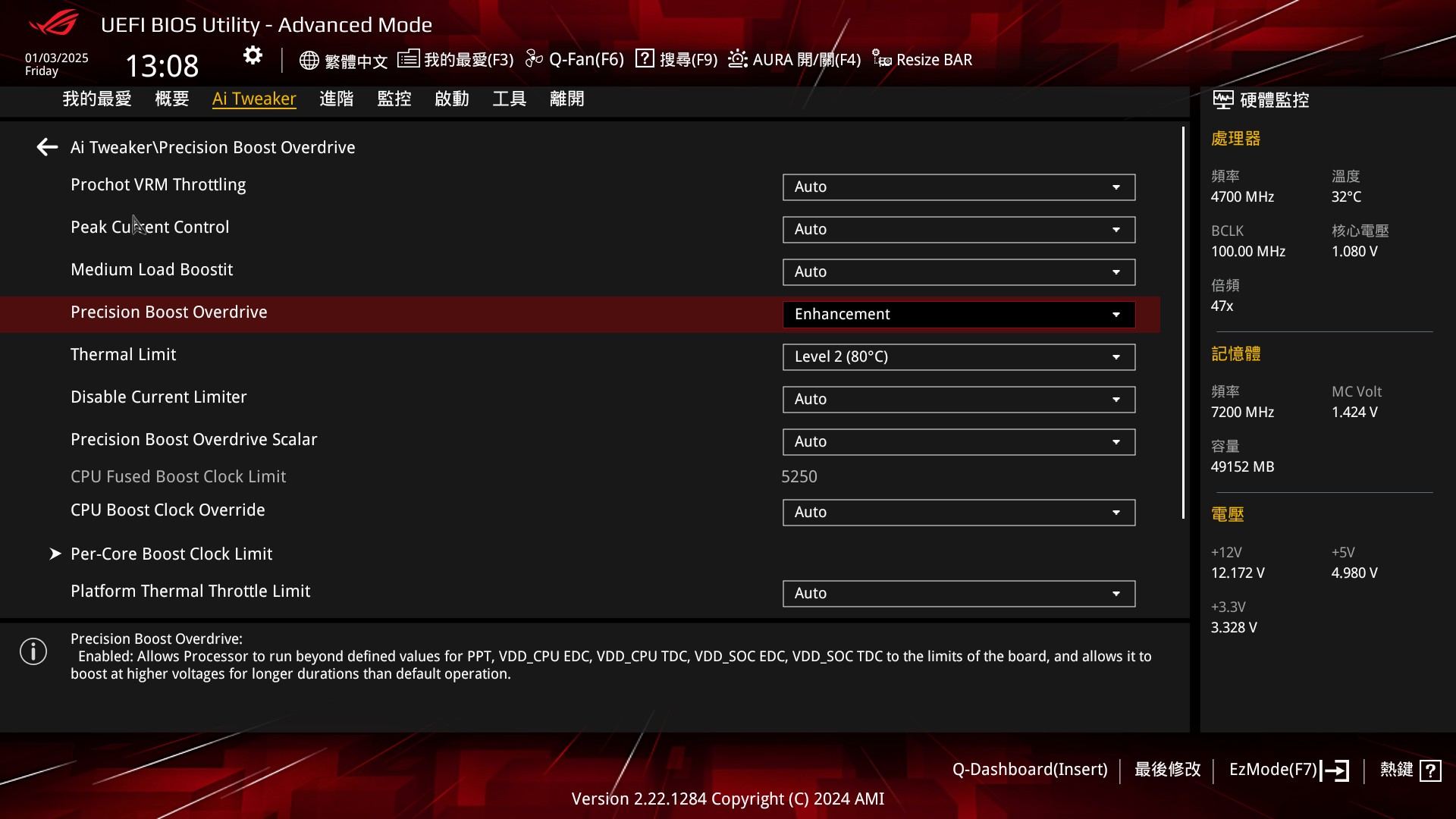

▲ PBO 超頻，下方為設定的目標溫度



進階頁面則可找到 CPU 設定、PCI 設定、內建裝置等詳細的設定功能。

▲ 進階頁面

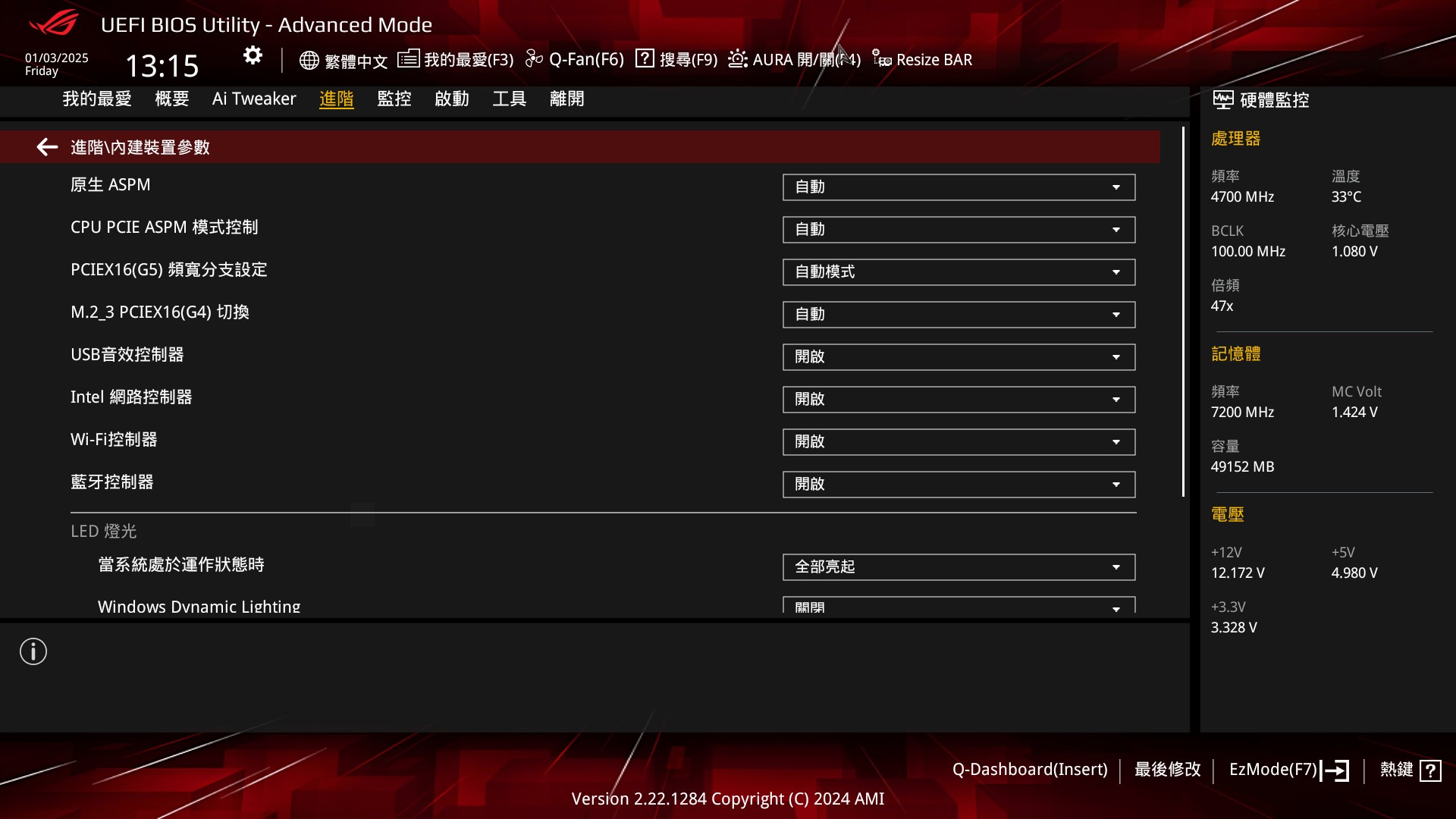

▲ PCIe 模式與內件裝置設定



監控頁面可以檢視當前的主機板數據與溫度，以及調整 Q-Fan 設定。

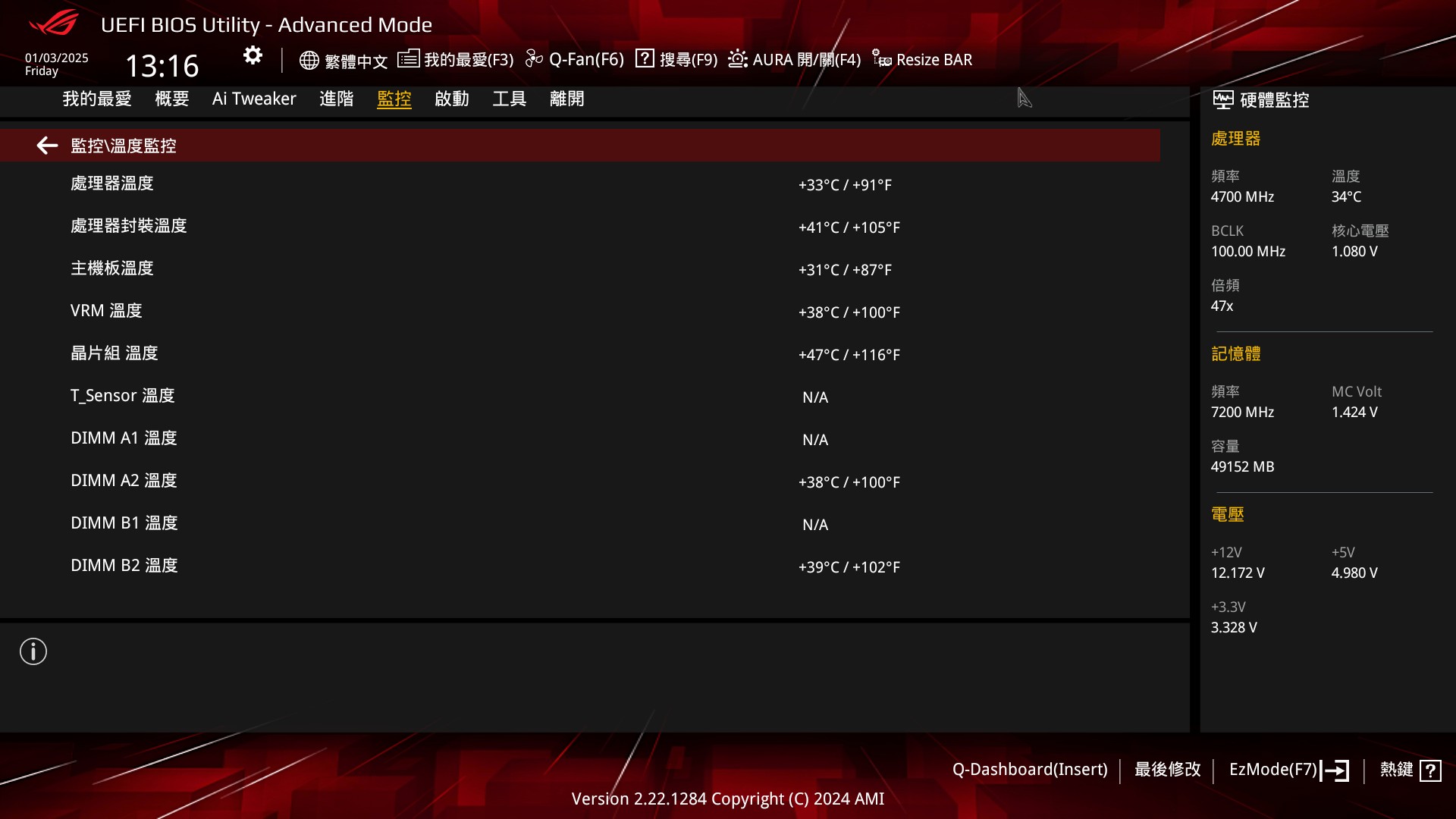

▲ 溫度監控

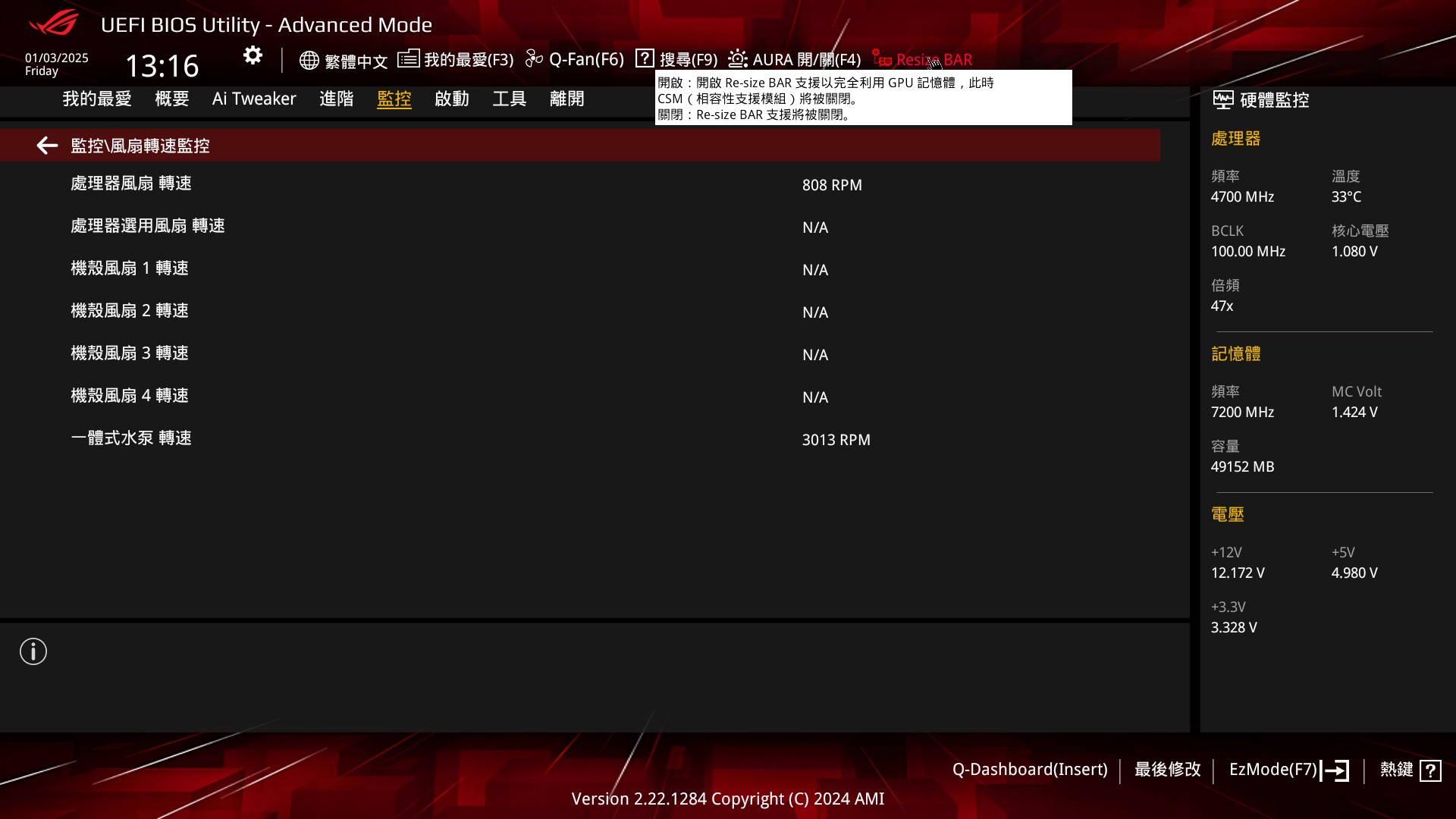

▲ 風扇轉速監控

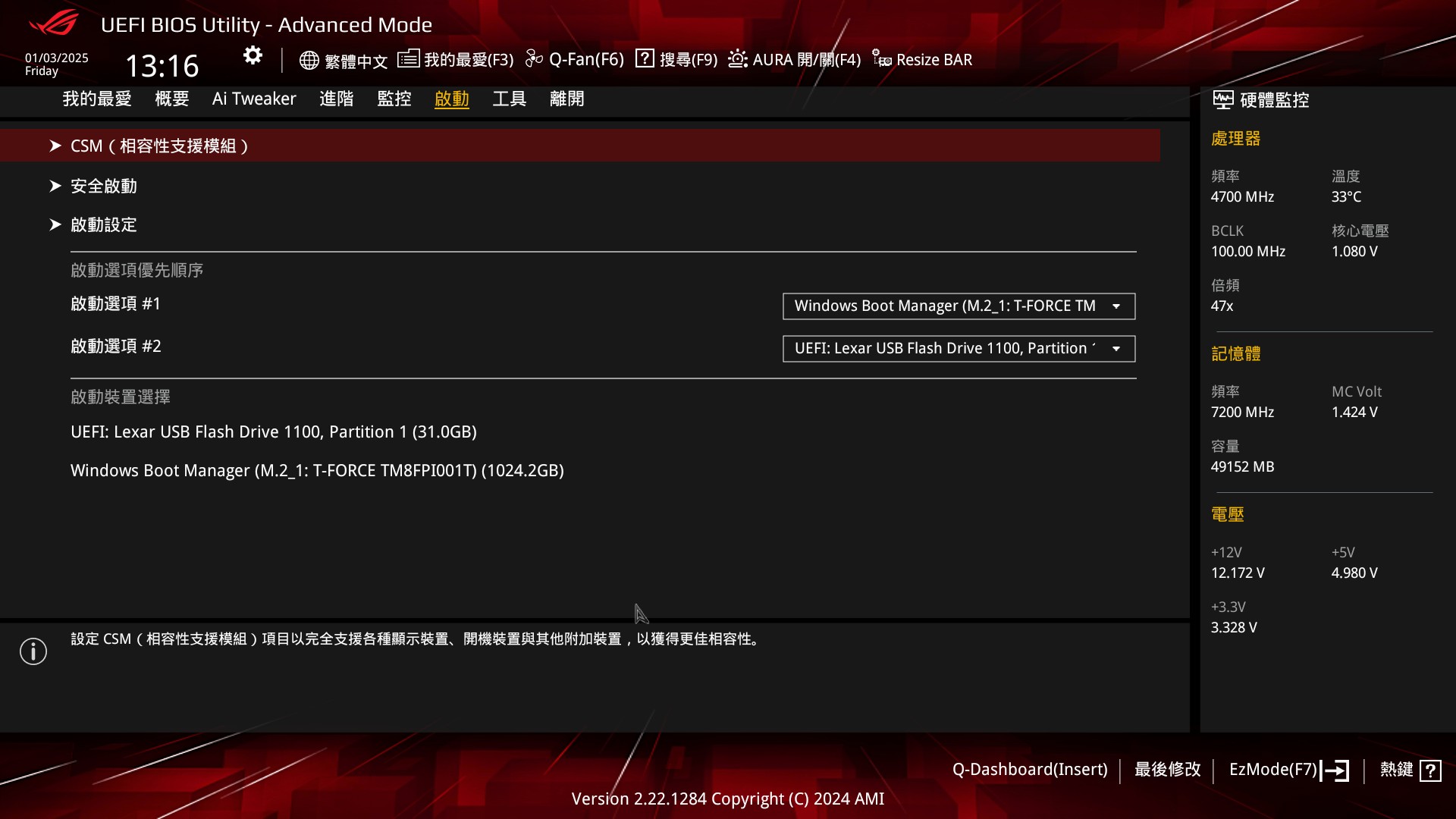

啟動就是常規的各項啟動選項，可以調整開機模式與順序。

▲ 開機選單



工具選單則有更新 BIOS 等等的功能，也可以透過這裡檢視記憶體的 SPD 資訊

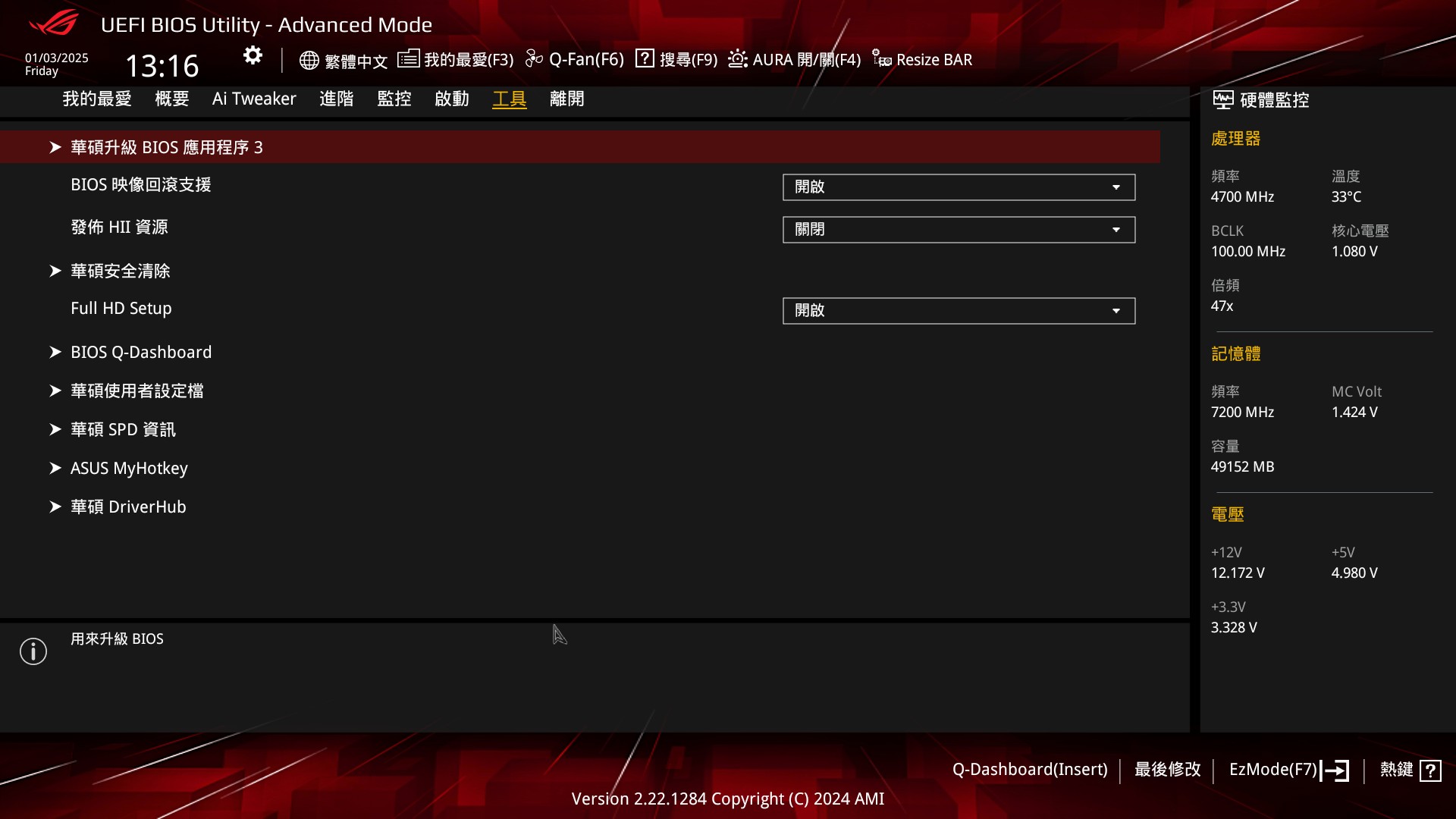

▲ 工具選單

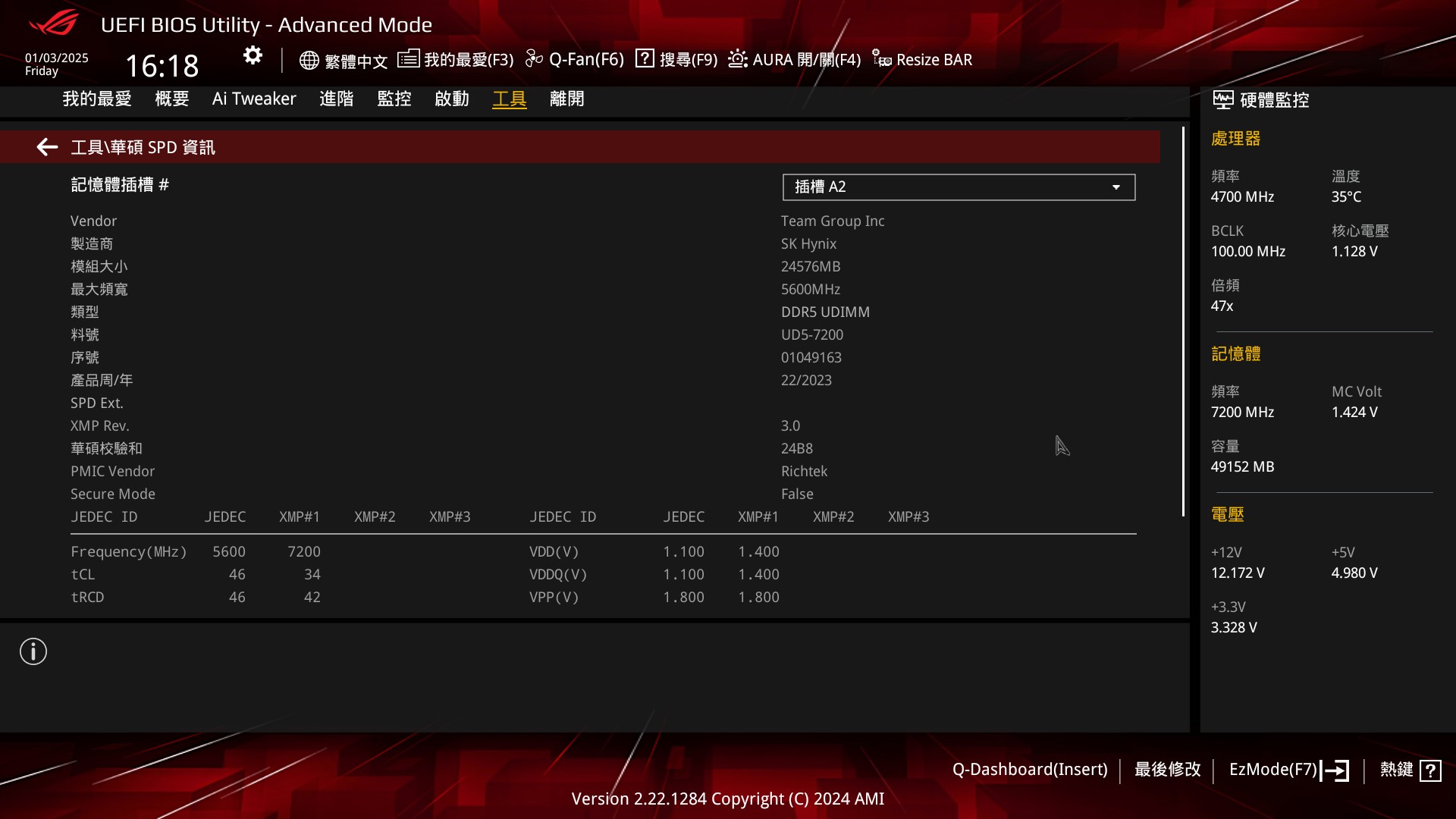

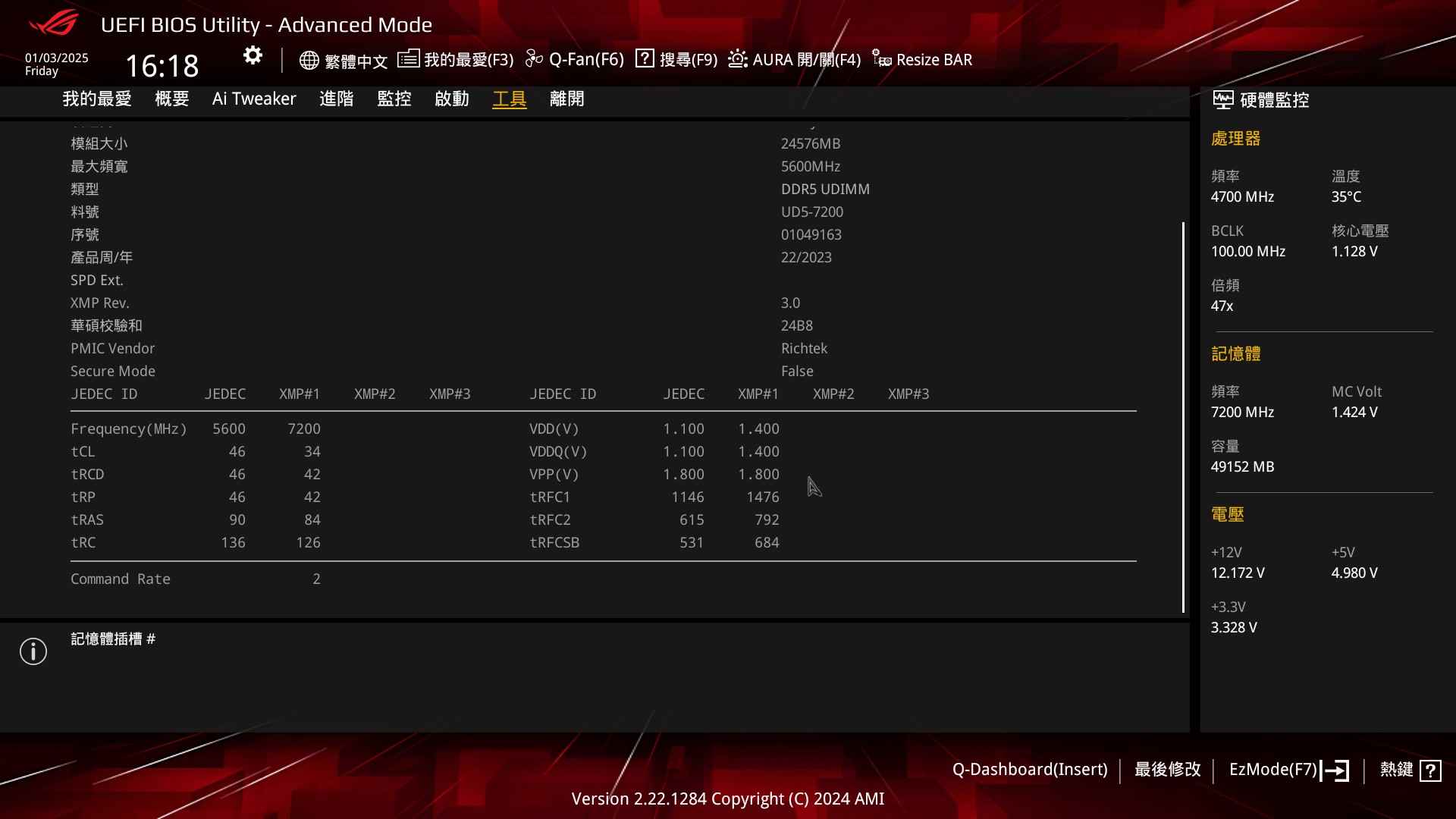

▲ 記憶體 SPD 資訊



ROG STRIX B850-F GAMING WIFI 與 Armory Crate

ROG STRIX B850-F 可以透過 Armoury Crate 軟體調整主板關機後的燈效、ARGB 定址數量、Disk Info與 Wi-Fi Q- Antenna 的擺放、監控。還可替玩家安裝、更新主機板驅動等功能，並具備 FAN XPERT 4 功能，可直接調整電腦的風扇速度或個別設定不同 FAN 的轉速。

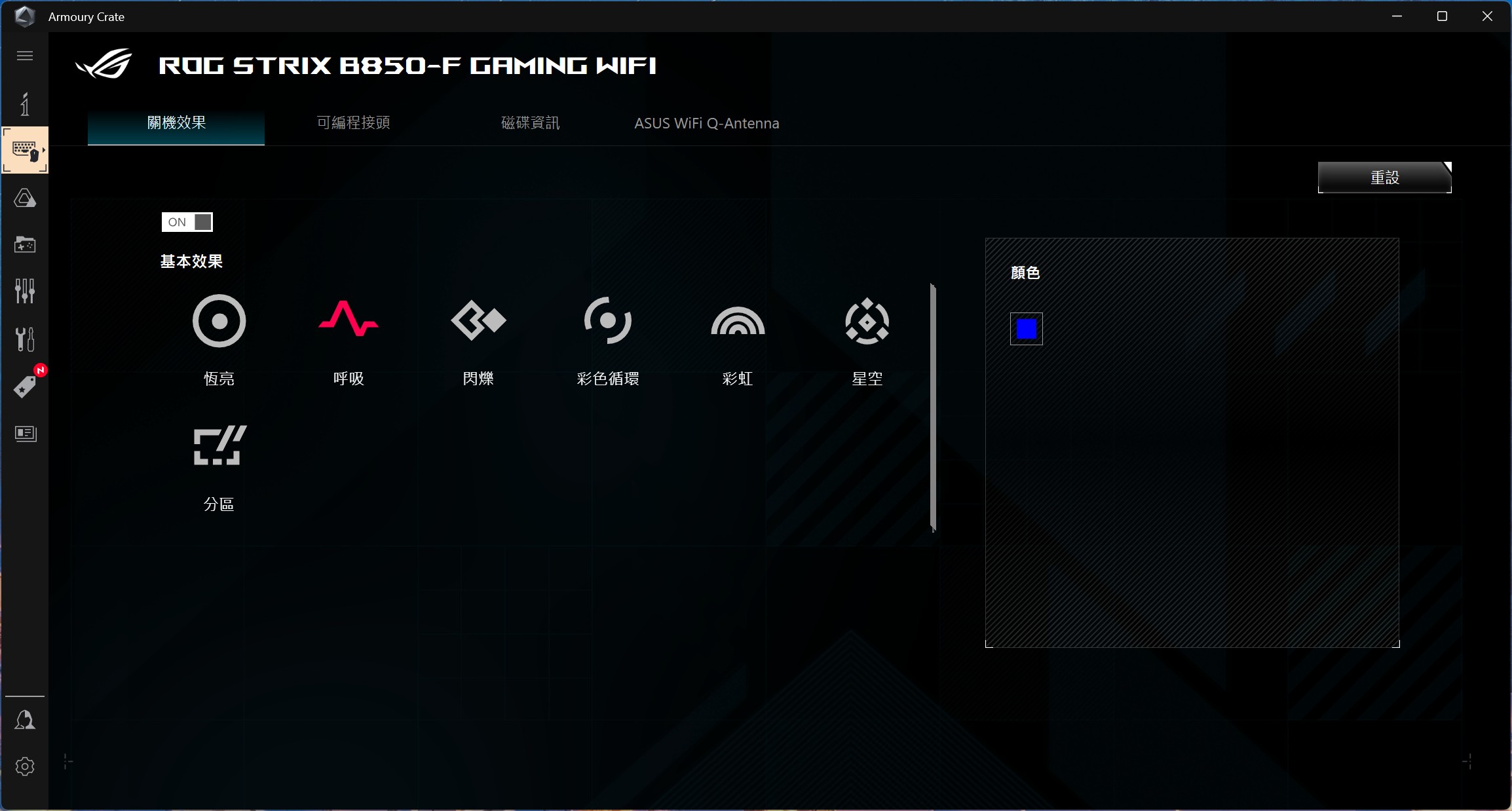

▲ 主機板開關機燈校

▲ ARGB 設定

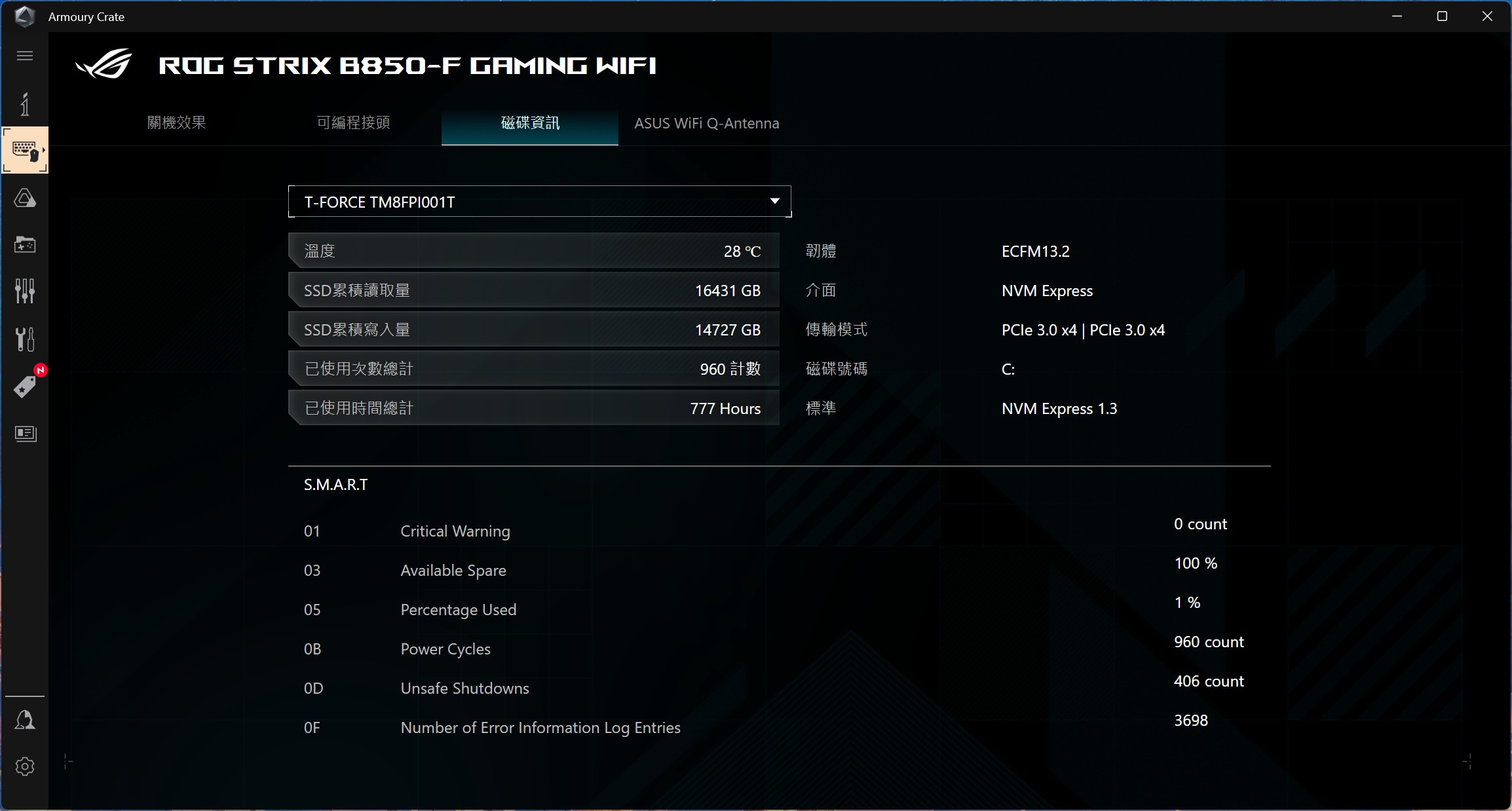

▲ Disk Info

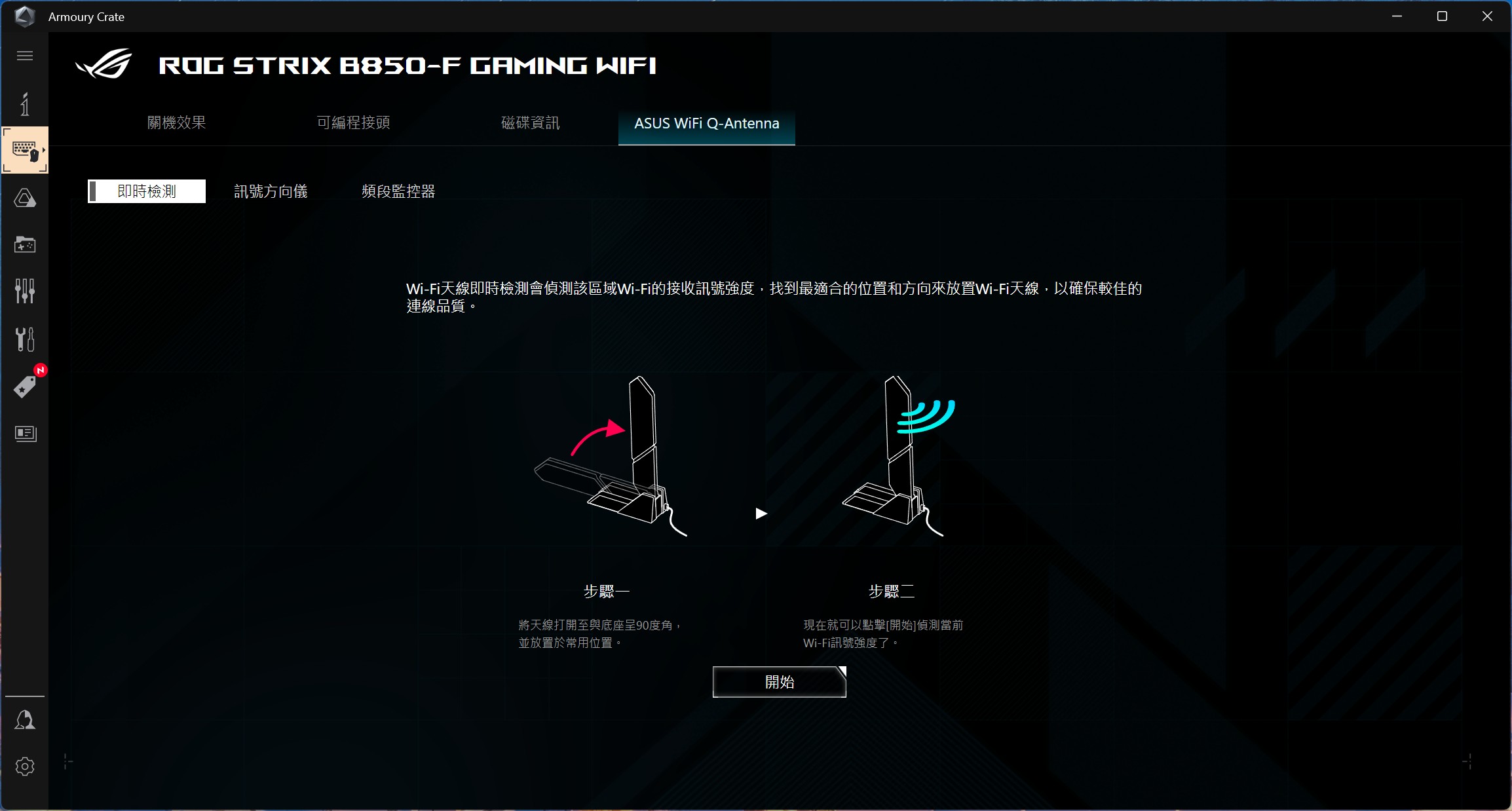

▲ Q-Antenna 天線監控

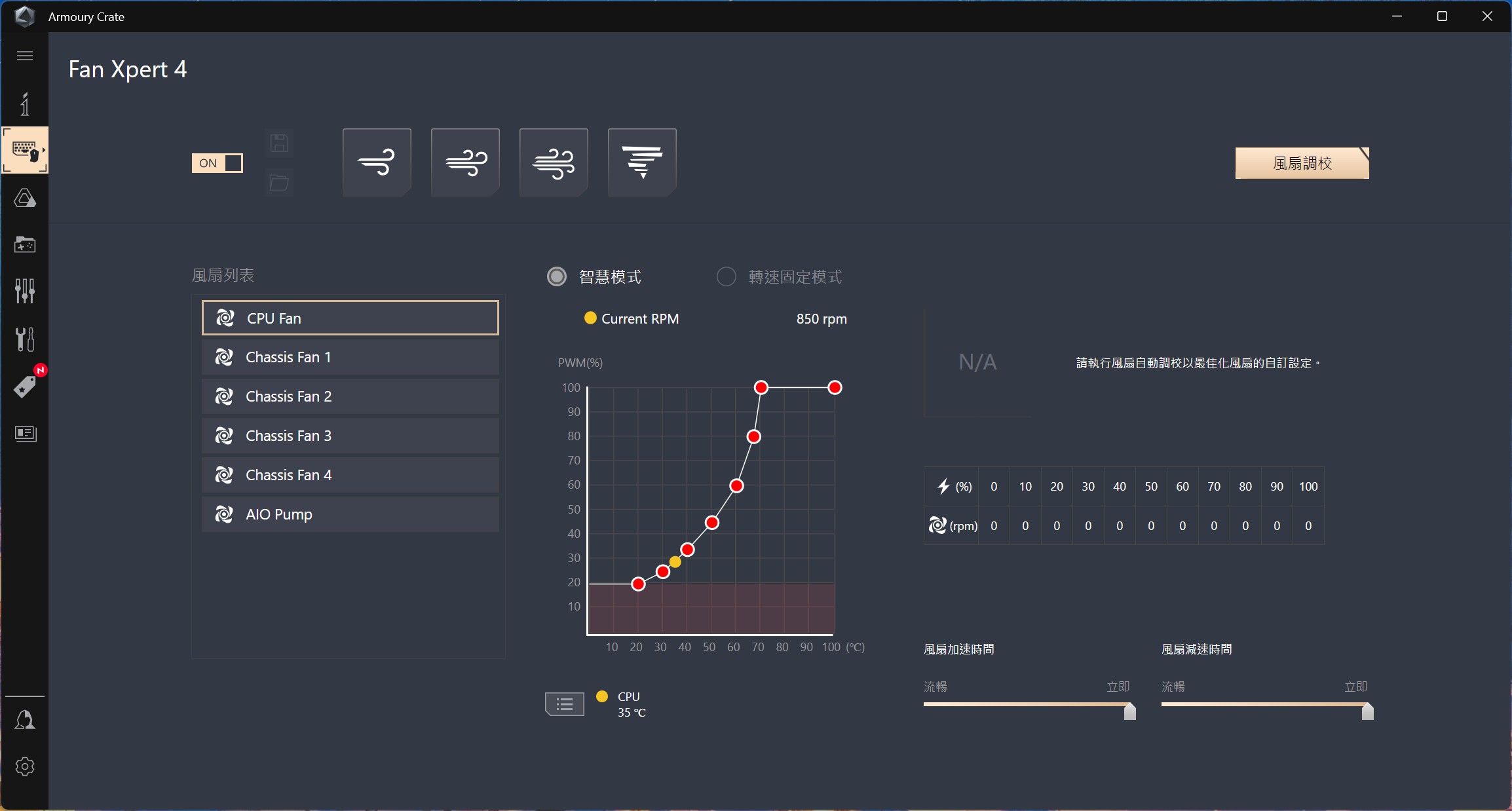

▲ FAN XPERT 4 風扇

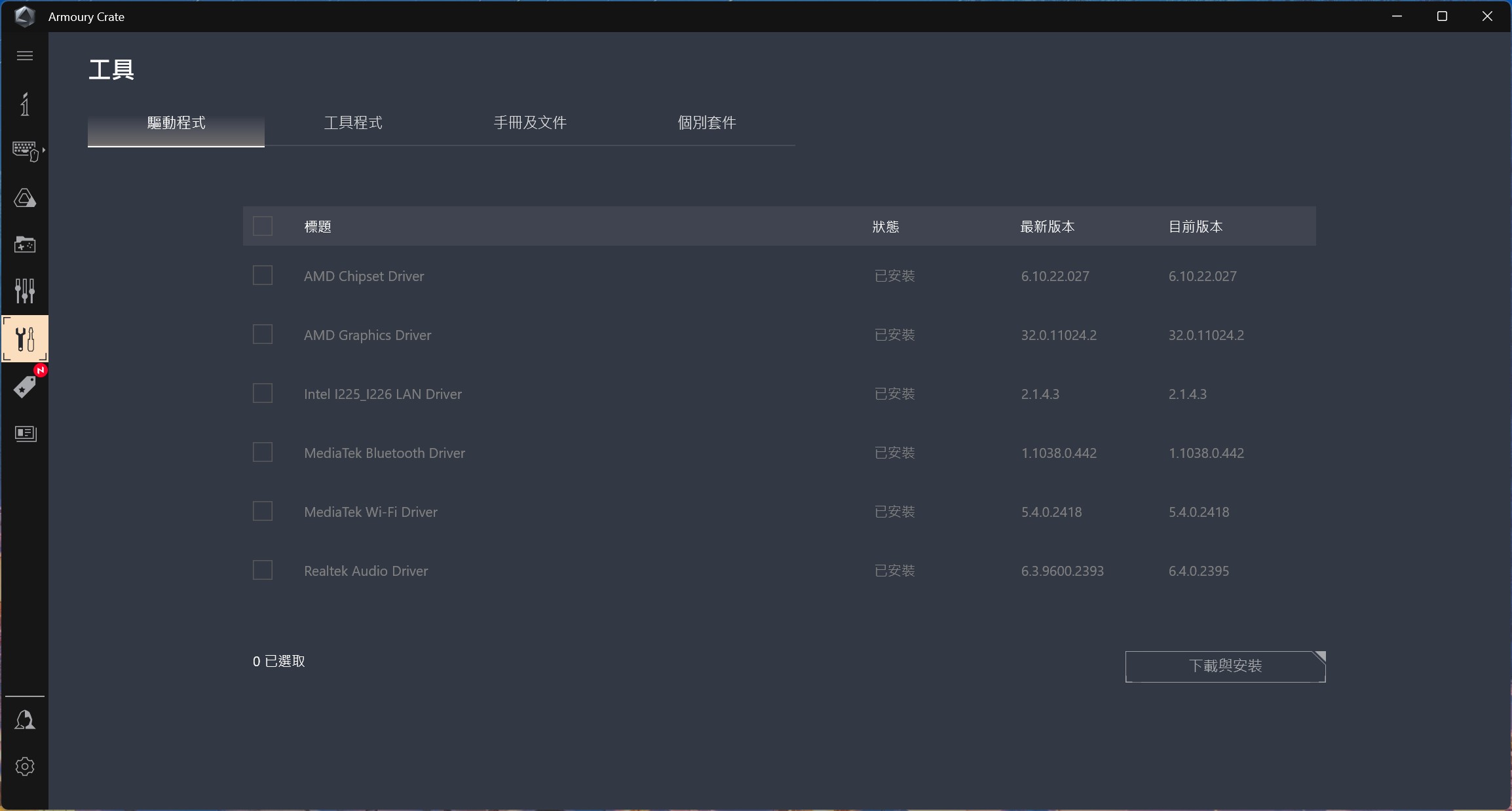

▲ 驅動更新



ROG STRIX B850-F GAMING WIFI 主機板效能測試

效能測試方面，則使用常見的幾套 CPU 渲染、電腦效能測試與遊戲效能進行測試。處理器則使用 AMD Ryzen 7 9800X3D、T-FORCE DELTA RGB DDR5 7200 與 NVIDIA GeForce RTX 4080，設定上處理器開啟 PBO，記憶體則是開啟 DOCP Tweaked 檔位。



測試平台
處理器：AMD Ryzen 7 9800X3D
主機板：ASUS ROG STRIX B850-F GAMING WIFI
記憶體：T-FORCE DELTA RGB DDR5 7200 ( 2 x 24GB )
顯示卡：NVIDIA GeForce RTX 4080
系統碟：T-FORCE CARDEA IOPS 1TB
散熱器：ROG STRIX LC II 360 ARGB
電源供應器：FSP Hydro PTM PRO ATX3.0 (PCIe5.0) 1200W
作業系統：Windows 11 24H2 專業版

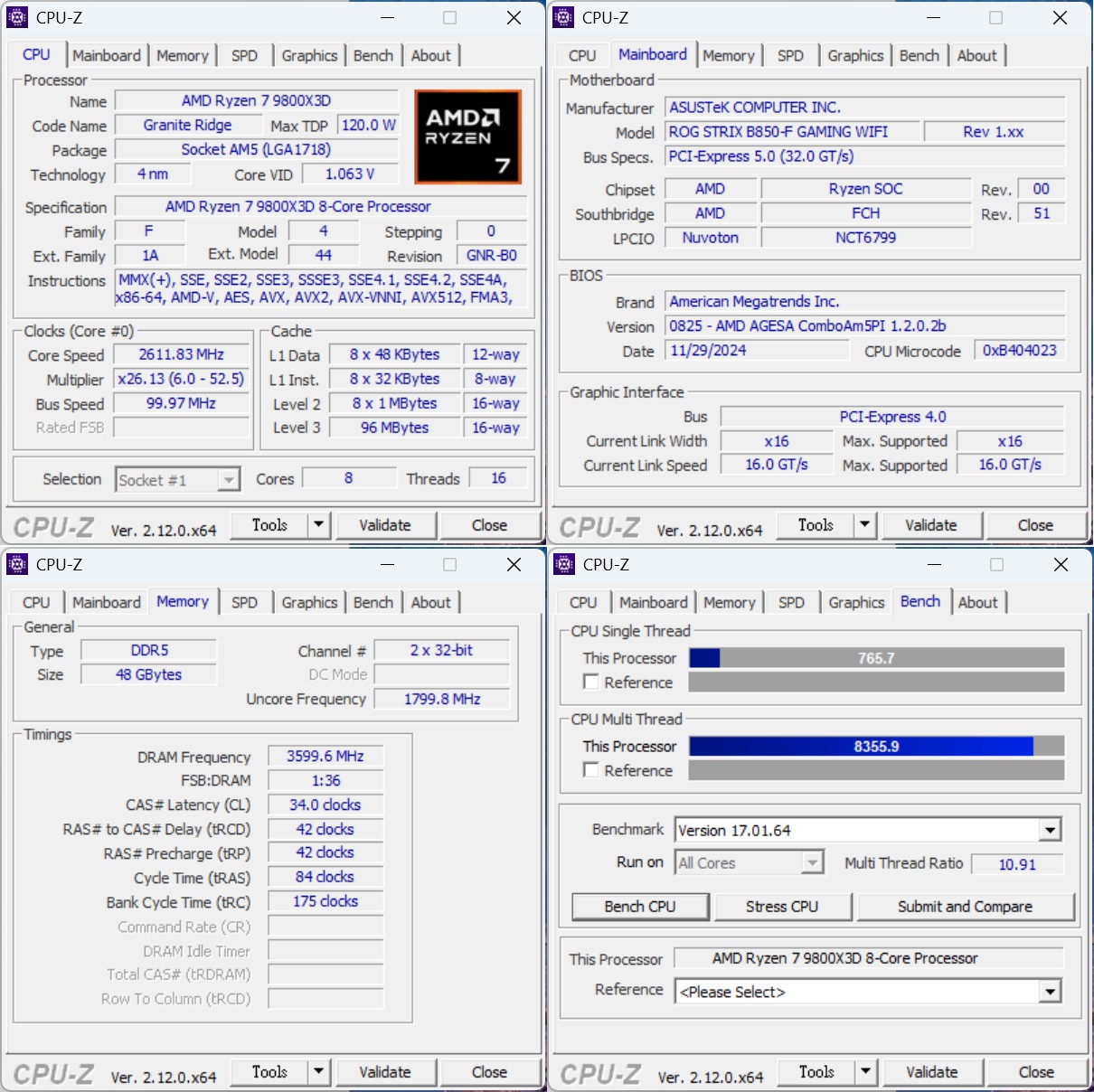

CPU-Z 檢視 AMD Ryzen 7 9800X3D 處理器資訊，代號 Granite Ridge 的 TSMC 4nm 製程 8 核心 16 執行緒處理器，其 L3 快取達到 96MB 的大容量，搭配 ROG STRIX B850-F GAMING WIFI 主機板測試，BIOS 版本為 0825，記憶體則是雙通道 DDR5 24GBx2 7200MHz。

▲ CPU-Z

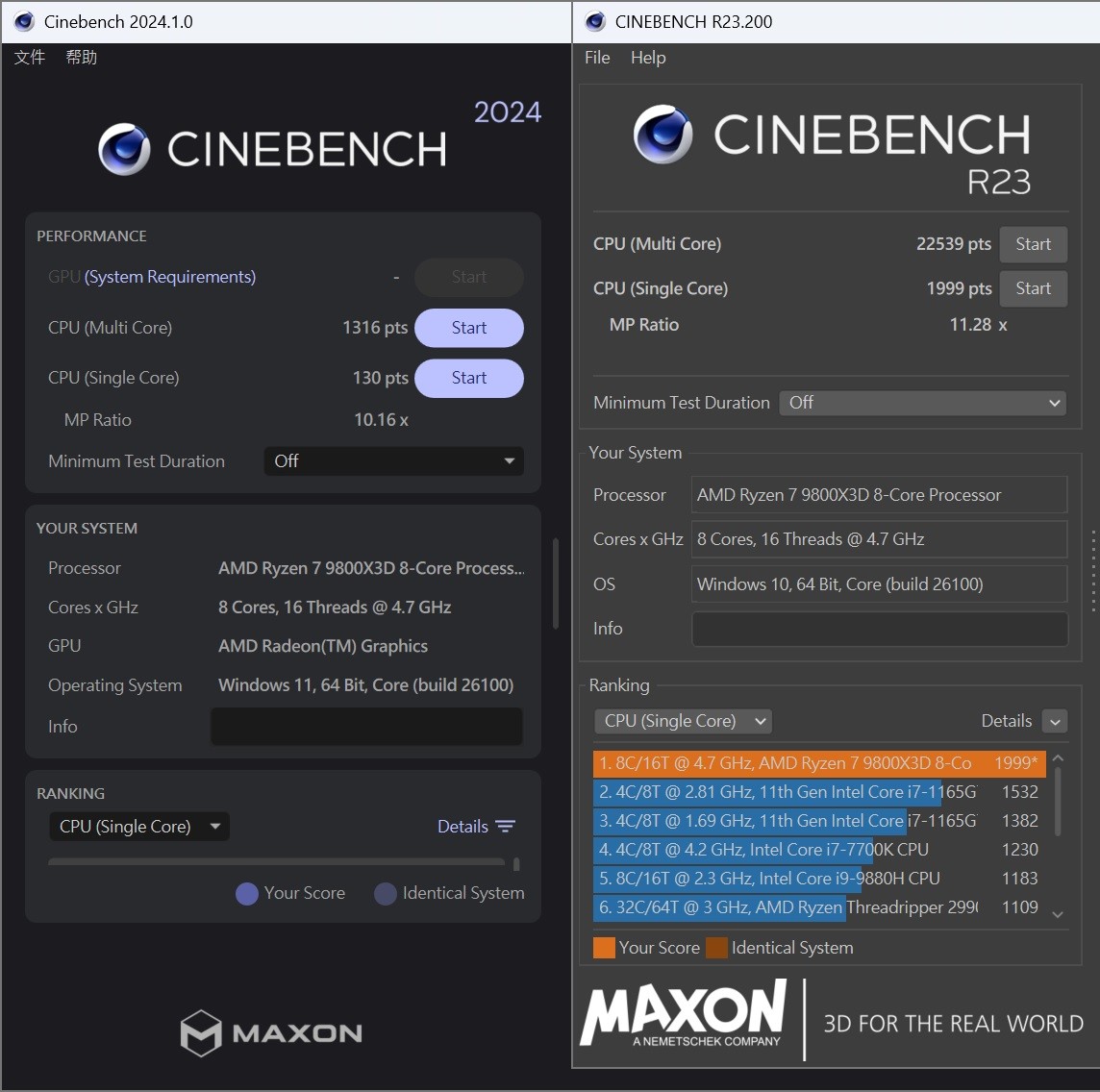

CINEBENCH 2024 新版本全面採用 Cinema 4D 預設的 Redshift 渲染引擎開發，並包含 GPU、CPU 的完整測試並支援跨平台的性能比較，這也帶給 CPU 更強悍的渲染測試；而 CINEBENCH R23 成績一併附上方便玩家對比參考。

Ryzen 7 9800X3D 在 2024 版本獲得 CPU nT 1316 pts、1T 130 pts 的性能；R23 版本 CPU nT 22539 pts、1T 1999 pts 的成績。

▲ CINEBENCH 2024 與 R23

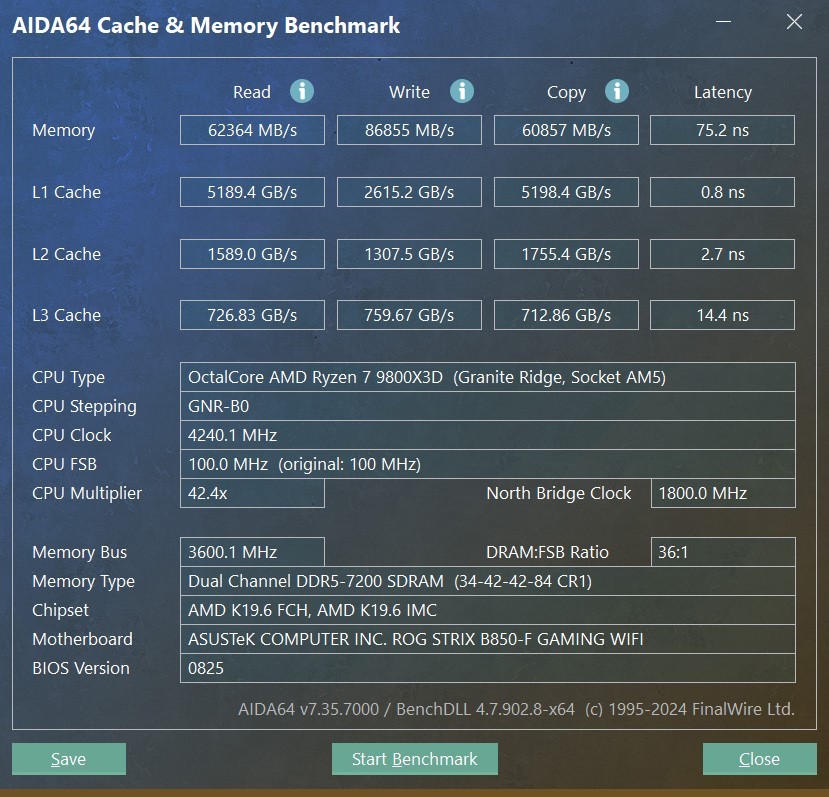

AIDA64 記憶體與快取測試，記憶體使用 T-FORCE DELTA RGB DDR5 7200，搭配 ROG STRIX B850-F GAMING WIFI 主機板，記憶體讀取 62364 MB/s、寫入 86855 MB/s、複製 60857 MB/s、延遲 75.2 ns 的表現。

▲ AIDA64 記憶體與快取速度測試



電腦整體性能測試，則以 PCMark 10 來進行，可分別針對 Essentials 基本電腦工作，如 App 啟動速度、視訊會議、網頁瀏覽性能進行評分，而 Productivity 生產力測試，則以試算表與文書工作為測試項目，至於 Digital Content Creation 影像內容創作上，則是以相片 / 影片編輯和渲染與可視化進行測。

Ryzen 7 9800X3D 與 GeForce RTX 4080 的組合獲得了 9581 分，電腦基準性能 Essentials 有著 11014 分，生產力則有 12464 分，在更需要 CPU 運算的數位內容創造獲得 17389 分的高成績；記錄的資料顯示測試時 CPU 時脈最高達到 6.14 GHz。

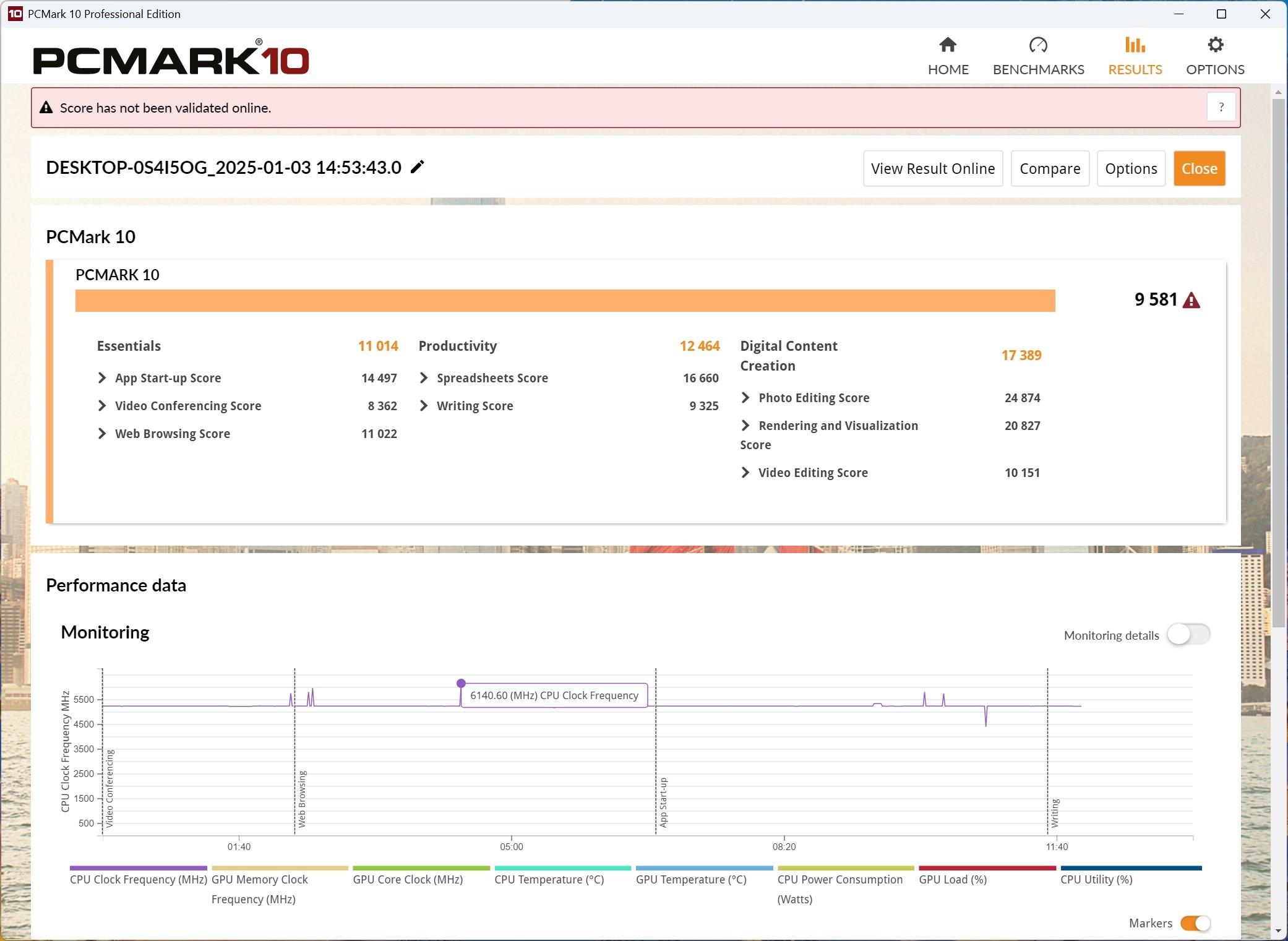

▲ PCMark 10



至於遊戲效能方面，先以熱門電競遊戲《絕對武力2》（CS2）進行測試，採用 1080p 解析度、預設最高設定下，執行工房內的性能測試能夠跑出平均 679 FPS 的成績。

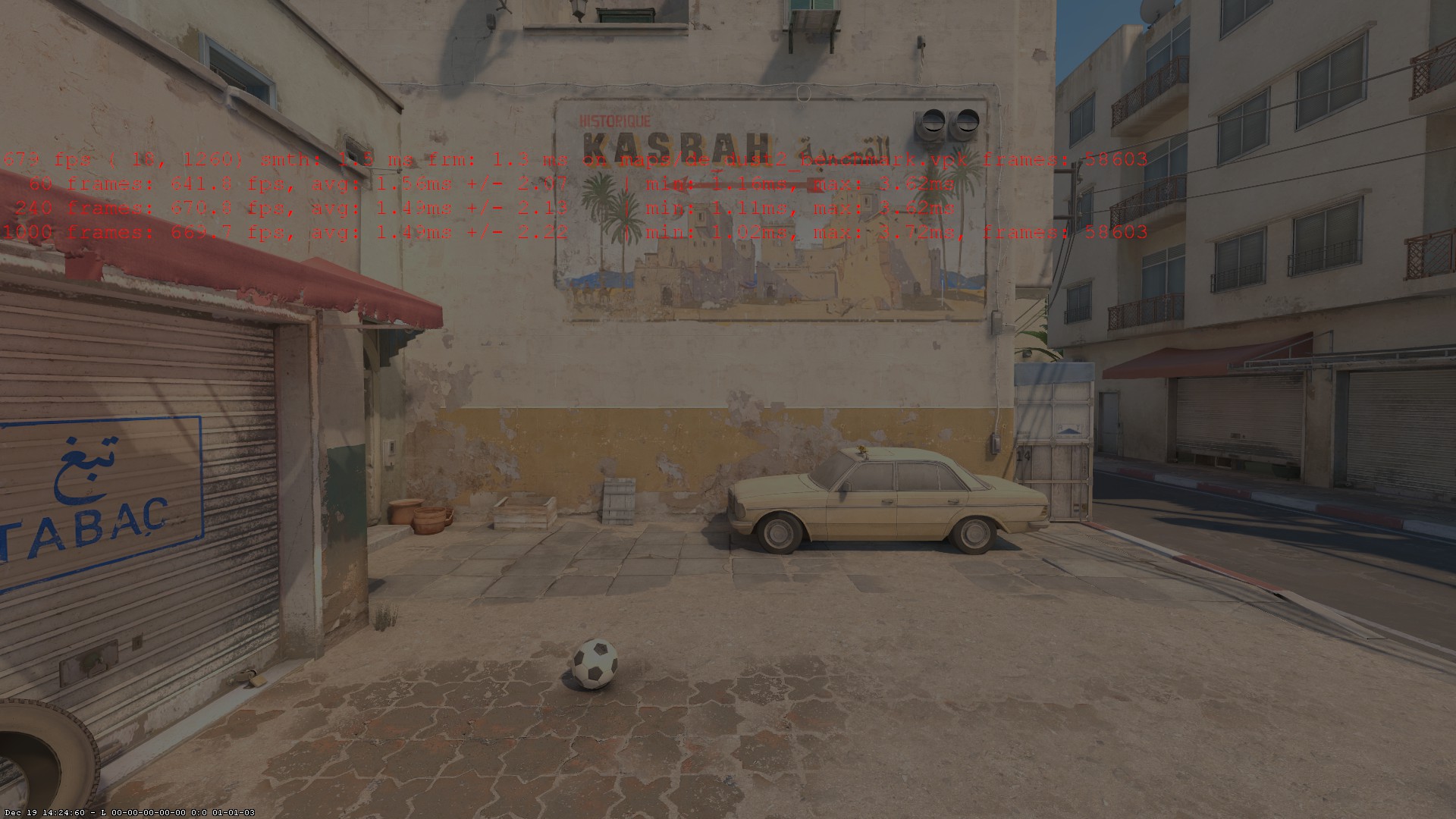

▲ 《絕對武力2》（CS2）遊戲測試

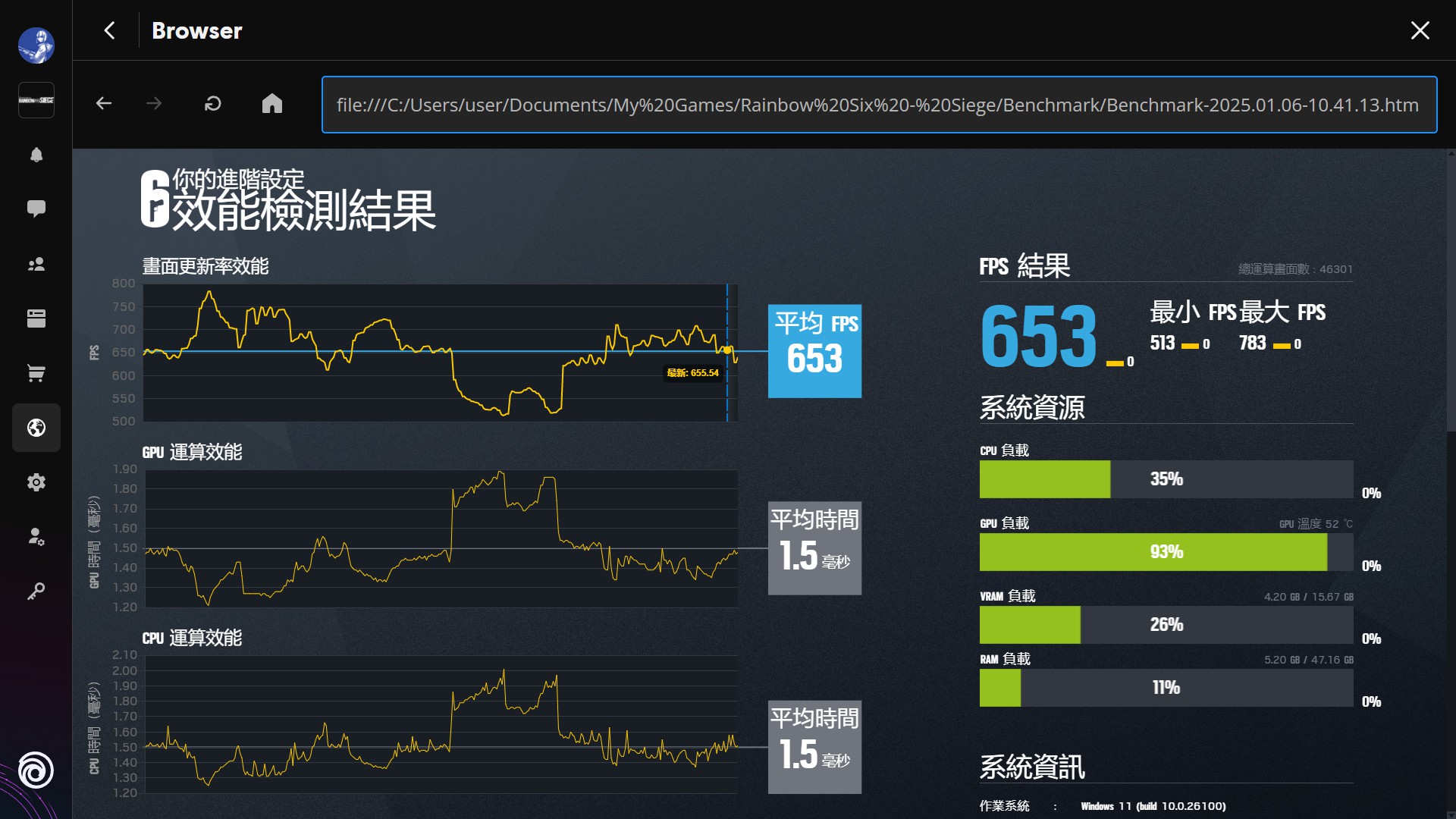

《虹彩六號：圍攻行動》（R6）電競射擊遊戲，同樣設定為 1080p 解析度、特效設定最高下進行測試，則跑出了平均 653 FPS 的遊戲效能。

▲ 《Tom Clancy Rainbow Six:Siege》（R6）遊戲測試



著重模擬車輛細節與畫面的《極限競速8》，採用 1080p、畫面預設最高、關閉 DLSS 的情況下，最終成績為 159 FPS，CPU 模擬的平均成績甚至已經達到了 720 FPS。

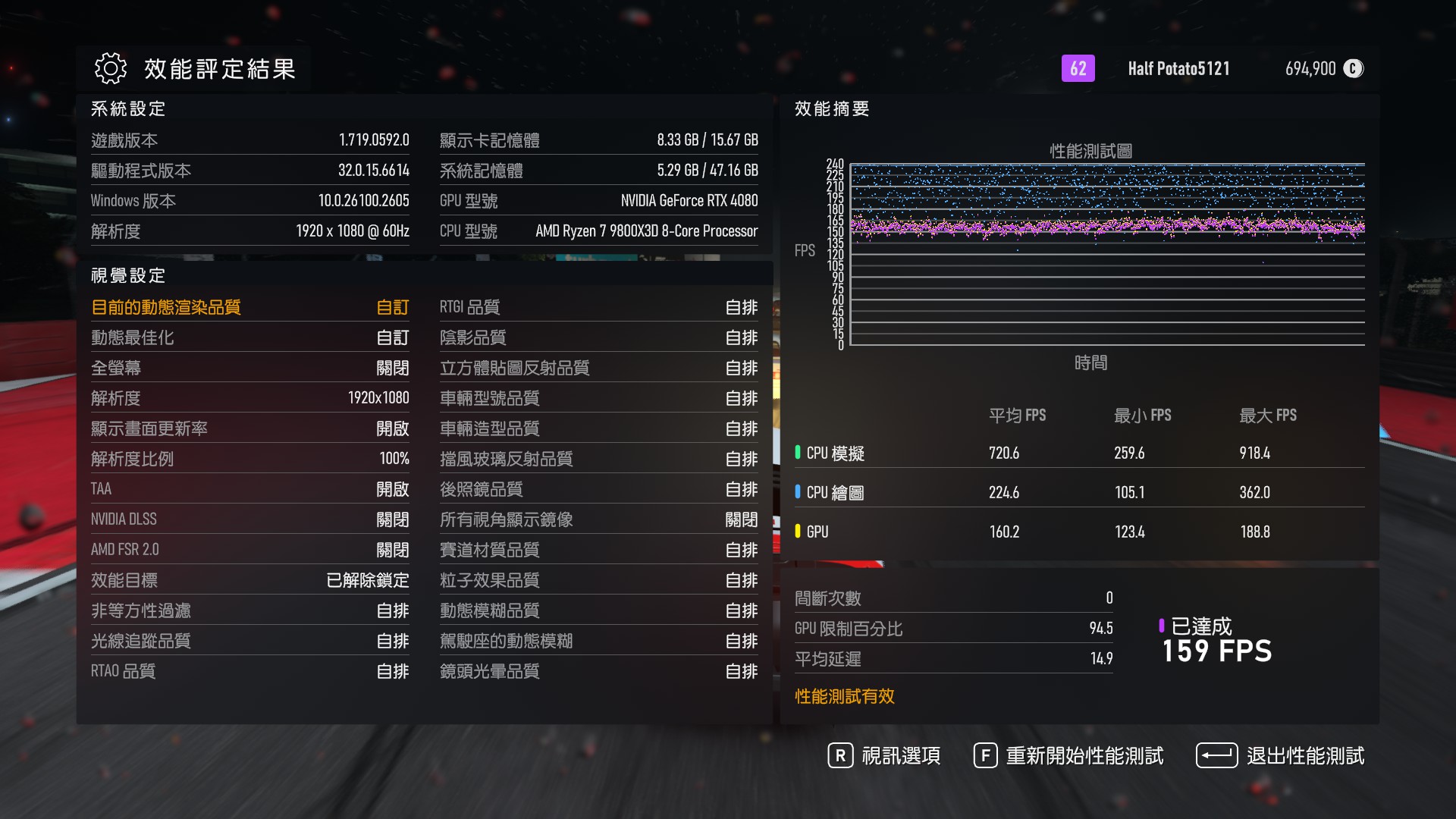

▲ 《極限競速8》遊戲測試



總結

新世代的中階主機板 ASUS ROG STRIX B850-F GAMING WIFI 規格上也不落人後，不但能夠良好的發揮 AMD Ryzen 7 9800X3D 與高頻率超頻記憶體的實力，完整的 PCIe 5.0 支援也能保證頻寬絕對不會拖後腿。

擴充方面  PCIe 插槽提供 PCIe 5.0 x16 和 PCIe 4.0 x16（x4）兩個插槽，以及兩個 M.2 PCIe 5.0、兩個 M.2 PCIe 4.0 與兩個 SATA，雖然目前 PCIe 5.0 對於普通玩家來說還處在一個速度過剩的狀態，但是華碩在這張主機板上還是很有誠意的全都奉上。

這代個網路規格看齊了高階主機板的  2.5GbE + Wi-Fi 7 的組合，USB 方面就相對較寒酸但對普通用戶來說也足夠用了；PCIe / M.2 / Debug / 天線等等設計更是看齊了頂規的新世代 DIY 友善 Q 設計，讓玩家在 DIY 裝機時能夠輕鬆愜意不求人。

再來是價格的部分， ASUS ROG STRIX B850-F GAMING WIFI 的首發售價為新台幣 8990 元，如果僅以性價比的角度來看，這張常規換代的主機板與舊世代出清中的 B650E/B650 主機板來說可能並沒有明顯優勢；不過現在沒有用的東西不代表以後沒有用，隨著技術的進化與 AMD 對於舊平台的相容性，PCIe 5.0 也許也會成為這張主機板戰未來的本錢也說不定喔。

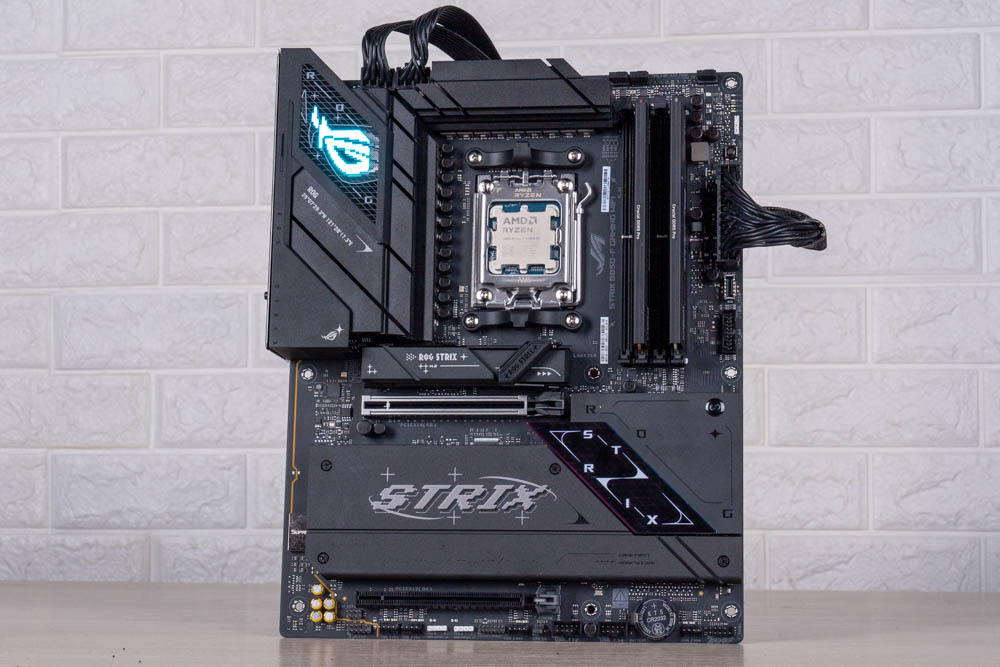

▲ GAME FIRST WORK SECOND 先打把遊戲再說！
