另類簡約美學! NZXT 恩傑 N9 Z890 主機板開箱評測 | 20+1+1頂級供電相、NZXT CAM 連動燈效、Wi-Fi 7 搭載

一張頂級的高性能主機板應該要設計成什麼樣子?粗勇的外型亦或是張牙舞爪的外貌?NZXT 恩傑在此丟出了一張與主流截然不同的答卷,NZXT N9 Z890 是一張看到第一眼時就會覺得與眾不同的主機板,與現今強調硬派與性能,喜歡透過大量的元素去堆砌的外貌不同,這張主機板擁有著簡約的線條與大面積的平面馬甲,讓整體外觀比看起來顯得簡單但又不失質感;除此之外,這張主機板採用了 20+1+1 相 110A的 Powe Stage 處理器供電設計,並使用主動散熱方案保證了供電元件的穩定性,同時還配備了五組 M.2 插槽,5GbE 有線網路 + WI-FI 7 320MHz 無線網路的設計,除了好看以外更有優良的擴充性,能夠發揮出新世代 Intel Core Ultra 200S 系列處理器的完整潛能。



規格:

尺寸:ATX
處理器支援:Intel Core Ultra 200 Series
處理器腳位:Intel LGA 1851
CPU 供電相:20+1+1 相 110A Powe Stage
晶片組:Intel Z890
記憶體: 4 x DIMM, MAX 256GB, DDR5 8000+(OC)
顯示輸出:HDMI、2 x Thunderbolt 4 Type-C(DisplayPort 內顯輸出)
擴充插槽:1 x PCIe 5.0 x16、1 x PCIe 4.0 x16 (x2)
儲存埠:4 x SATA 6Gb/s、1 x M.2 PCIe 5.0 x4、4 x M.2 PCIe 4.0 x4
網路:Realtek RTL8126 5GbE LAN
無線:Intel BE200 802.11be Wi-Fi 7 2×2 320MHz、BT 5.4
音訊:Realtek® ALC4082 Audio Codec
USB埠:1 x USB 3.2 Gen 2×2 Type C(前置)、2 x USB 3.2 Gen 1(前置)、2 x USB 2.0(前置)、2 x Thunderbolt 4 Type-C、1 x USB 3.2 Gen 2×2 Type-C、6 x USB 3.2 Gen 2、3 x USB 3.2 Gen 1
RGB:2 x NZXT 8 pin、1 x NZXT RGB LED、2 x ARGB 4-1pin
FAN:2 x NZXT 8 pin、1 x 4-pin CPU、1 x 4-pin AIO PUMP、3 x 4-pin System Fan



NZXT N9 Z890 主機板開箱

NZXT N9 Z890 主機板外觀上與市面上常見的台系高階電競產品們都有所不同,這間來自美國洛杉磯的電腦品牌擅長以簡潔的外型打造出時尚美觀的產品,N9 也繼承了該公司一貫的扁平化設計,並沒有過多浮誇的裝飾,僅透過大面積的平面飾板與波浪紋金屬馬甲進行覆蓋,巨大到可以被稱為燈板的設計在其他主機板中也十分少見。

NZXT N9 Z890 主機板的尺寸為常見的 ATX 規格,提供 20+1+1 相 110A Power Stage 供電,能夠滿足使用這代最頂級處理器 Intel Core Ultra 285K 的供電與超頻的需求;並搭配 4 DIMM DDR5 記憶體插槽,最大支援 256GB 容量與 DDR5 8000+ 的超頻能力。

PCIe 插槽方面,一條 PCIe 5.0 x16 與一條 PCIe 4.0 x16(x2) 的設計在連接顯示卡以外還能額外在連接其它任意裝置,滿足擴充需求;M.2 方面則配備了一個 PCIe 5.0 M.2 硬碟插槽與四個 PCIe 4.0 M.2 插槽,共計五條的設計足以應付大部分的使用場景。

網路方面採用了 Realtek 的 5 GbE 有線網卡與 Intel BE200 WI-FI 7無線網卡組合,這個配置在同代產品中可以說是除了雙有線以外的最高級配備了;音效的部分則是常見於主流高階主機板的 Realtek ALC4080 音效晶片,提供 3.5mm Line In/Out 與 S/PDIF out。同時也提供了共計 17 的個 USB 連接埠,包含前置 USB 3.2 Gen 2、2 個 Thunderbolt 4 Type-C 等豪華I/O 配置。


▲ NZXT N9 Z890 外箱

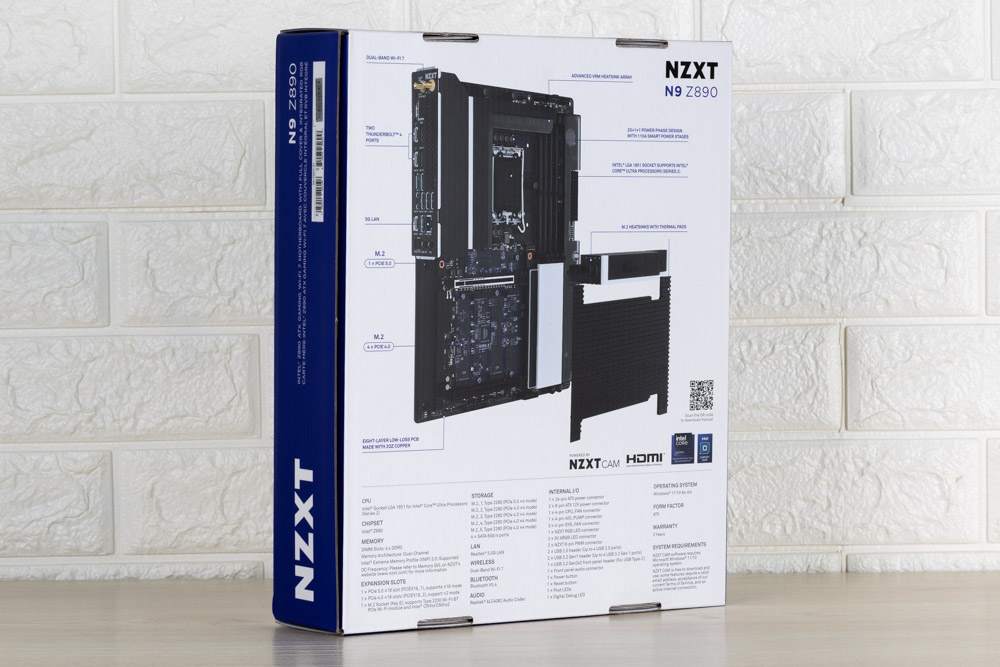

▲ 背面標註了產品特色與基本規格



本次開箱的 NZXT N9 Z890 為黑色的版本,這張主機板還有一個白色的兄弟,除了顏色以外就沒有任何不同;N9 Z890 的正面 PCB 部分幾乎都用造型簡單而工整的平面飾板給遮蔽,硬碟散熱器上畫上了 NZXT 的四字 LOGO。主機板背面就沒有任何的覆蓋件,僅有用於支撐後面板的金屬支架,處理器插槽背板下方則標註了產品名稱。

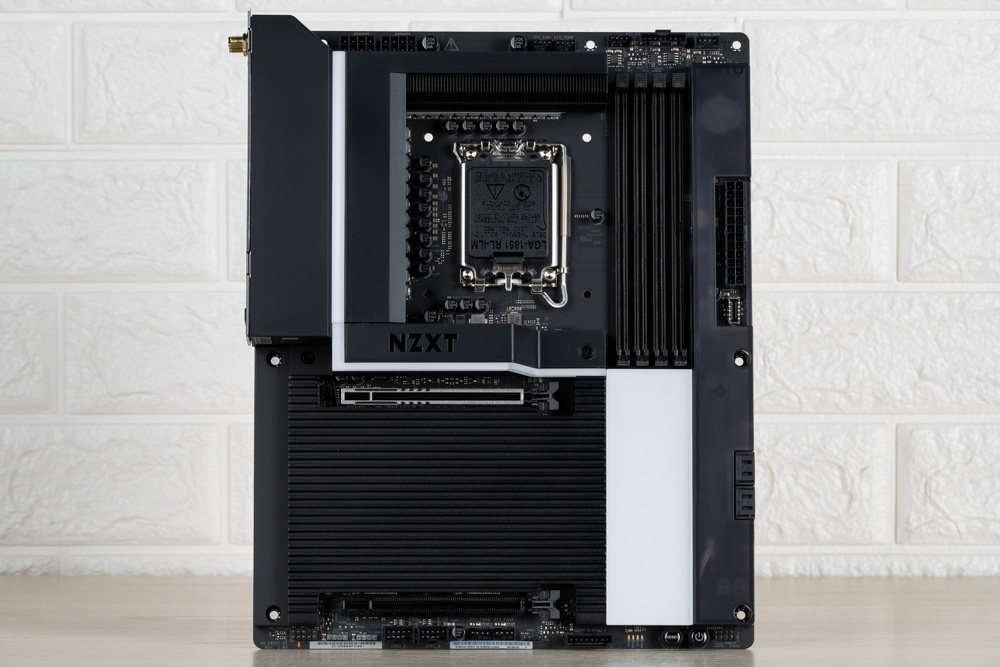

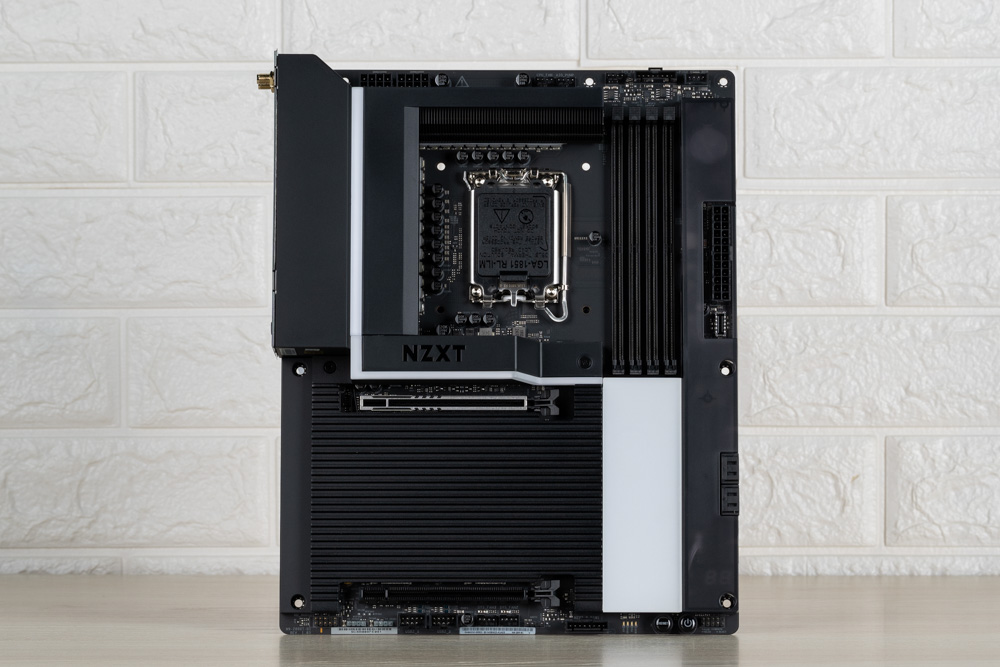

▲ NZXT N9 Z890 正面

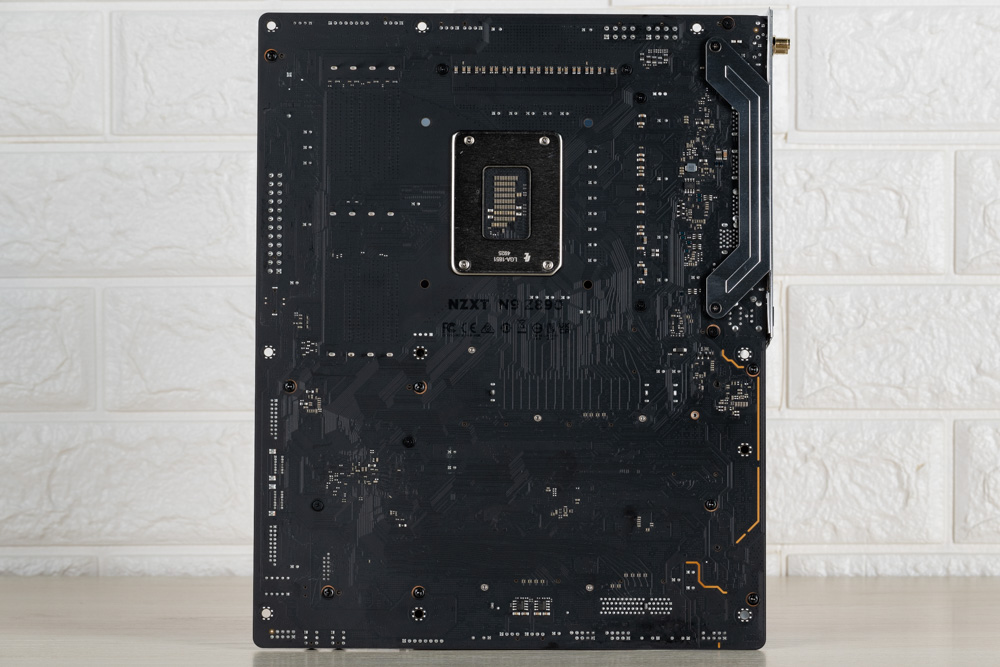

▲ 背面就無任何覆蓋件



隨主機板附送的配件還有多國語言的說明書、兩條 WI-FI 天線、M.2 螺絲、直線與 90度轉角的 SATA 傳輸線各兩條,還有兩條將 NZXT 8 pin 插槽轉換成標準 4 Pin 風扇與 ARGB 4-1pin 的轉接線。

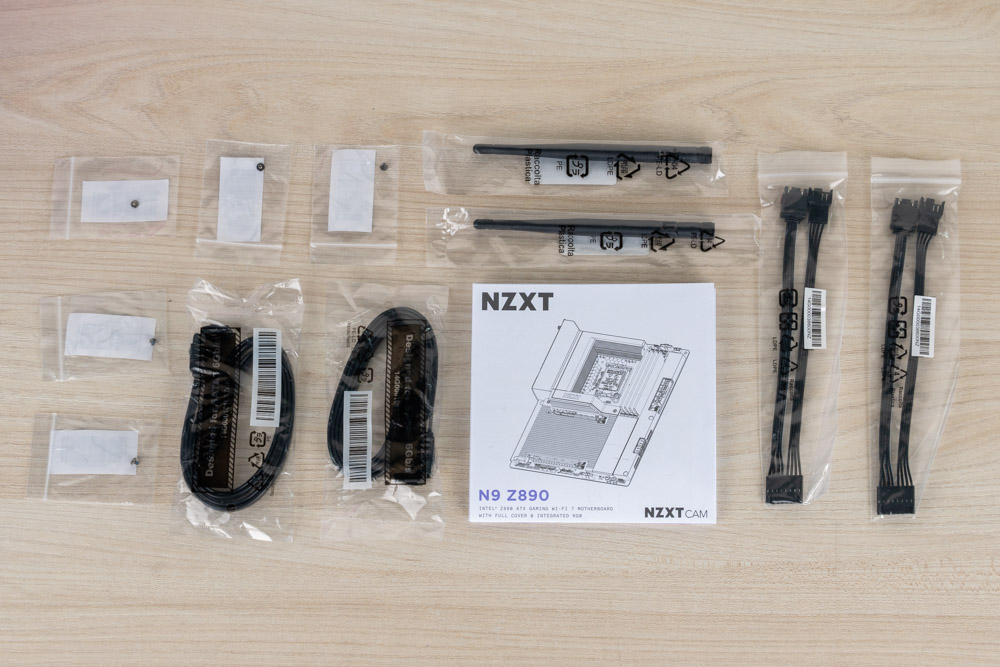

▲ 主機板配件

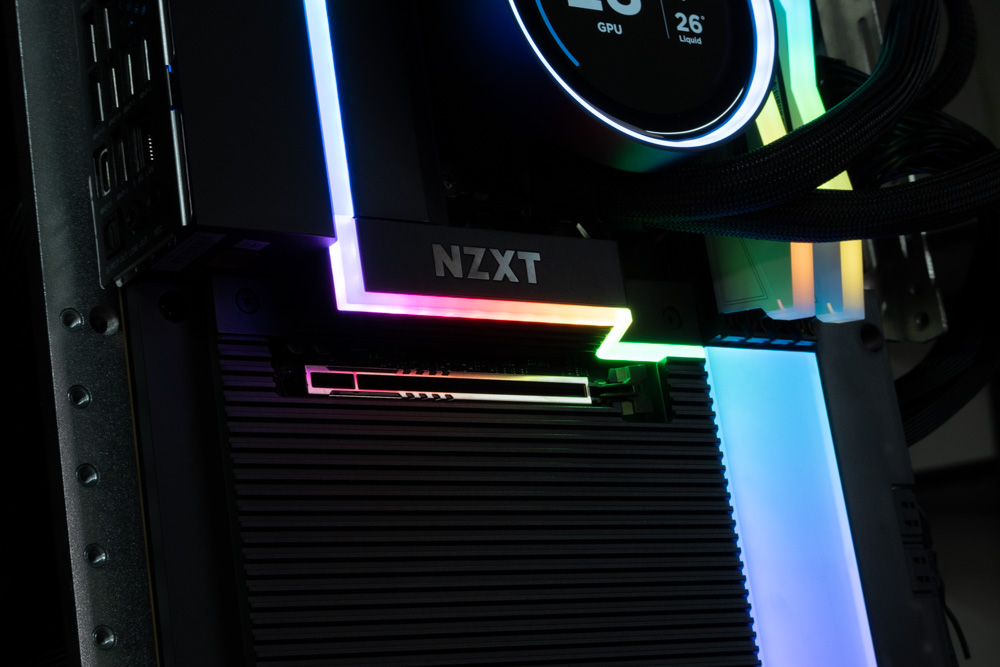

這張主機板與前代最大的差異就是加入了 RGB 燈條的設計,之字型的燈條貫穿了整張主機板,並在 PCIe 插槽右方匯聚成了大塊的燈板,燈光效果十分飽和不會看到明顯的燈珠。


▲ 燈光展示



NZXT N9 Z890 主機板提供了 4 條 DIMM DDR5 插槽,支援最高 256GB 的容量與高達 8000+ 的記憶體超頻頻率 (XMP 3.0)。

而在主機板右上角這個區域,半透明的直條飾板挖開了一個槽,ATX 24-pin 主機板供電與前置 USB 3.2 Gen 2×2 Type C 坐落於此,除此之外,這裡還有三組 PWM 風扇插座與 NZXT 8 pin 和 NZXT RGB LED 插座。

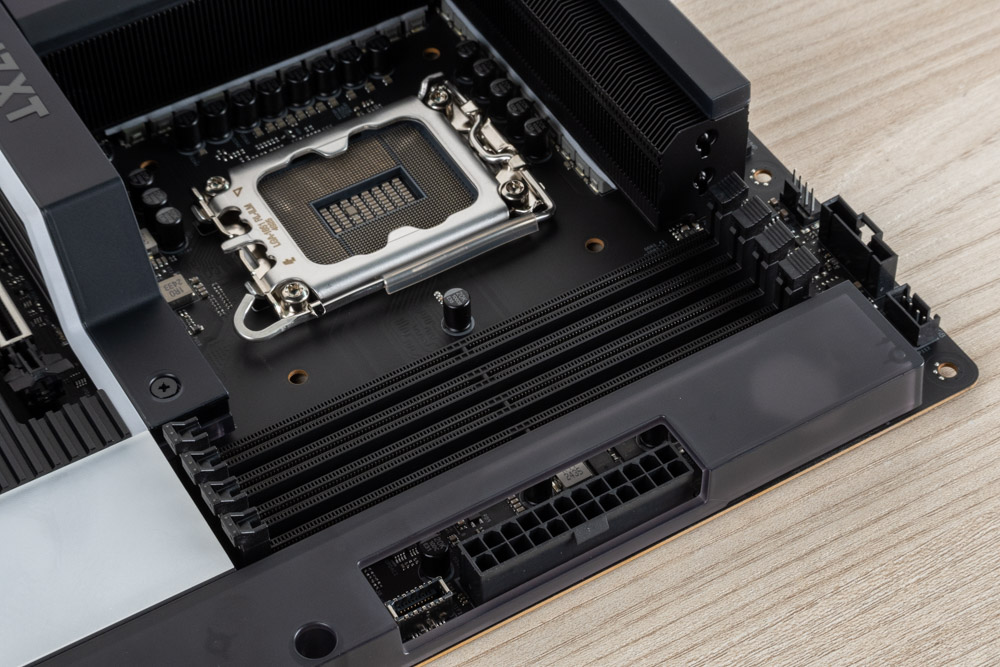

▲ 主機板右上角 ATX 24-pin、USB 3.2 Gen 2×2 Type C、4 DIMM DDR5

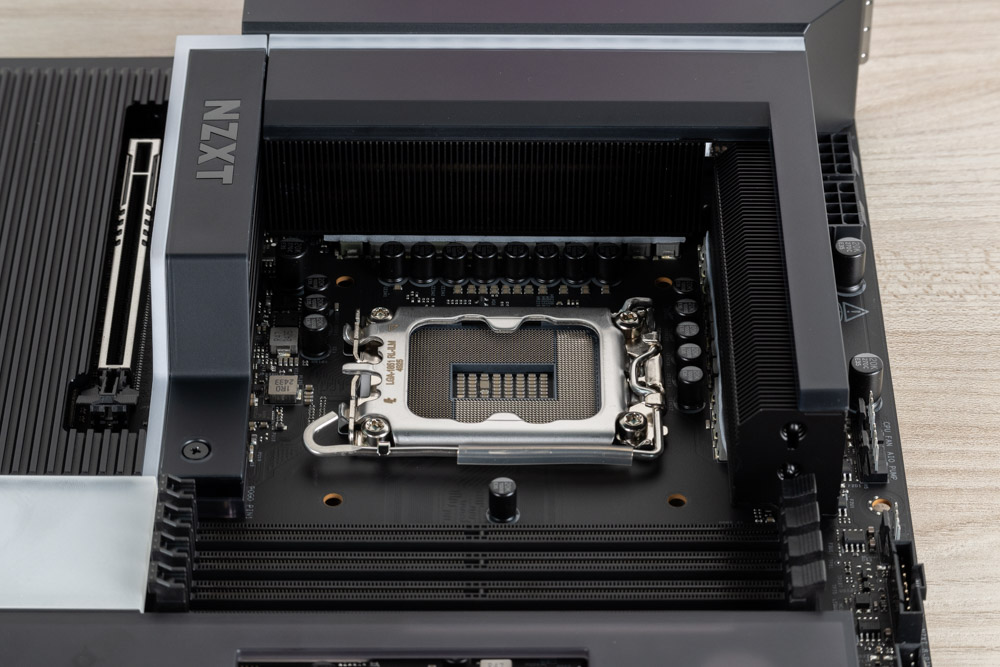

主機板採用 LGA 1851 腳位支援 Intel Core Ultra 200S 系列處理器,搭配 20+1+1 相 110A Power Stage 供電,供電散熱採用雙熱管加鰭片的設計,內部還配備了主動散熱風扇保證了供電元件的穩定發揮。


▲ LGA 1851 插槽與 VRM 散熱

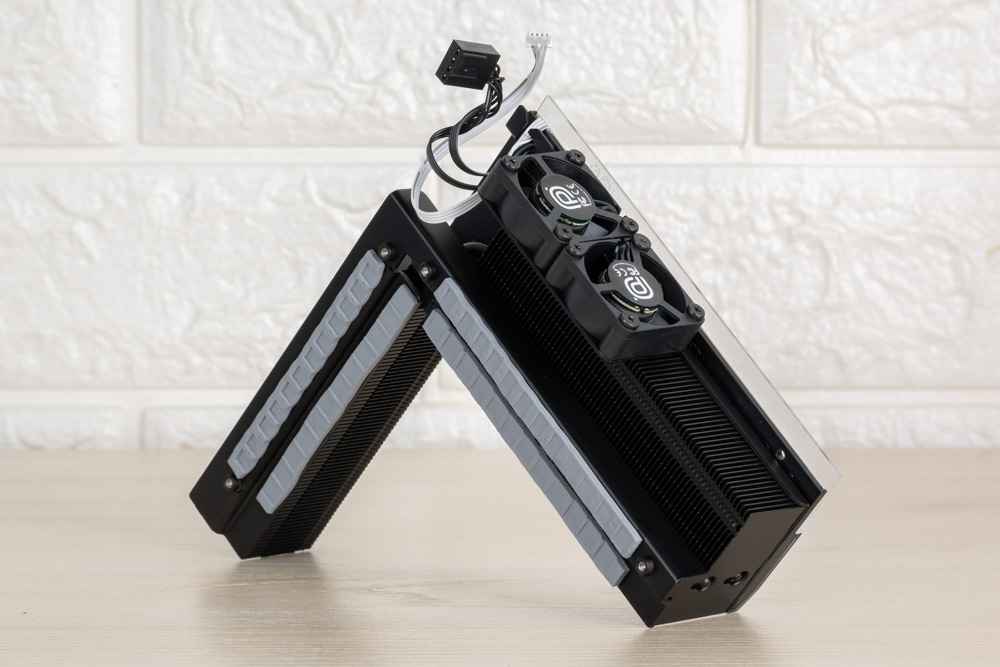

▲ VRM 散熱器特寫,兩顆 3cm 風扇為穩定供電保駕護航

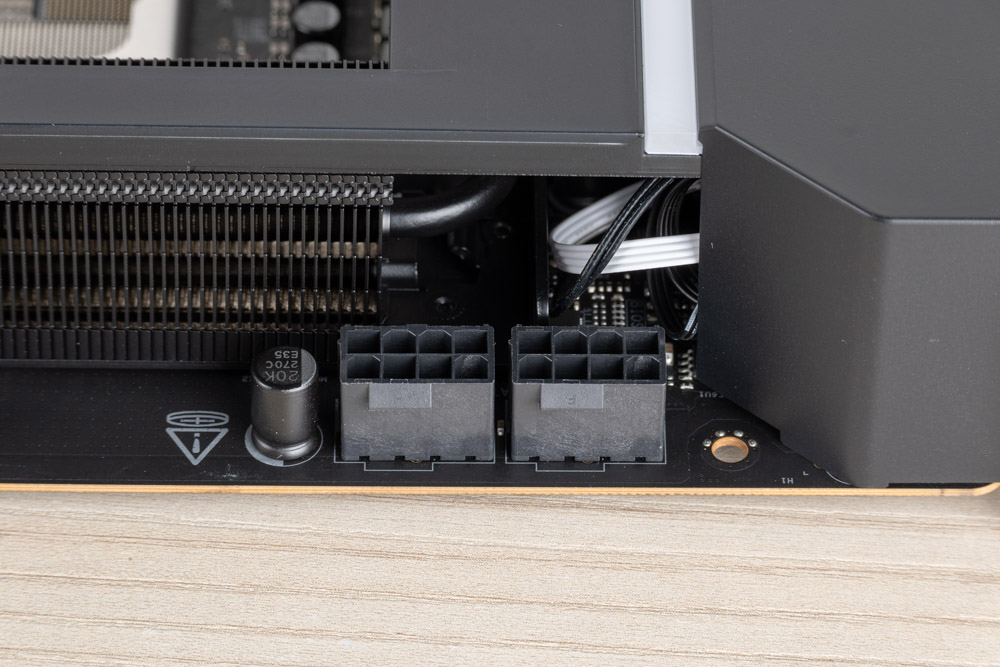

▲ CPU 使用雙 8-pin 供電

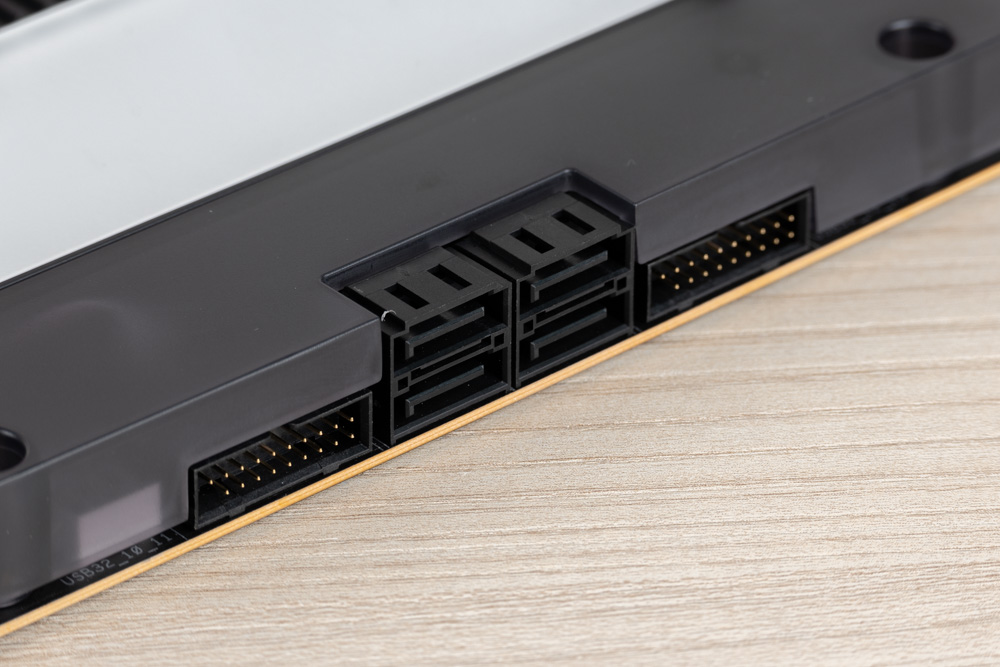

這款主機板也提供了 4 組 SATA 6Gb/s,位於主機板的右側,用於連接大容量傳統硬碟存放冷資料十分夠用,同時另外兩個 USB 3.2 Gen 1 連接埠也為於此。


▲ 側邊連接埠



NZXT N9 Z890 有兩條全長的 PCIe x16 插槽,其中上面的一條為 PCIe 5.0 x16 的規格,而下方的速度就僅有 PCIe 4.0 x2。

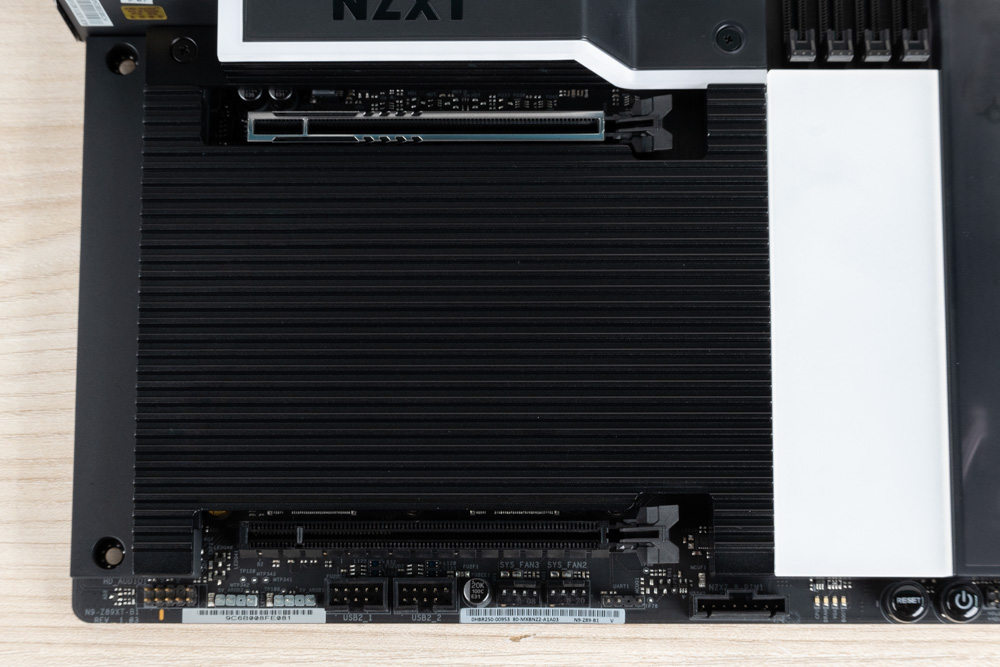

▲ PCIe 插槽配置



M.2 硬碟插槽的部分,最上方被厚重的散熱馬甲附蓋的 M.2_1 為 PCIe 5.0 x4 的通道,而下方的硬碟散熱墊一掀起來之後,瞬間感覺強迫症都舒坦了,四條 PCIe 4.0 x4 採用了垂直交錯排列,對性能有沒有好處不知道,但看著確實很舒服。

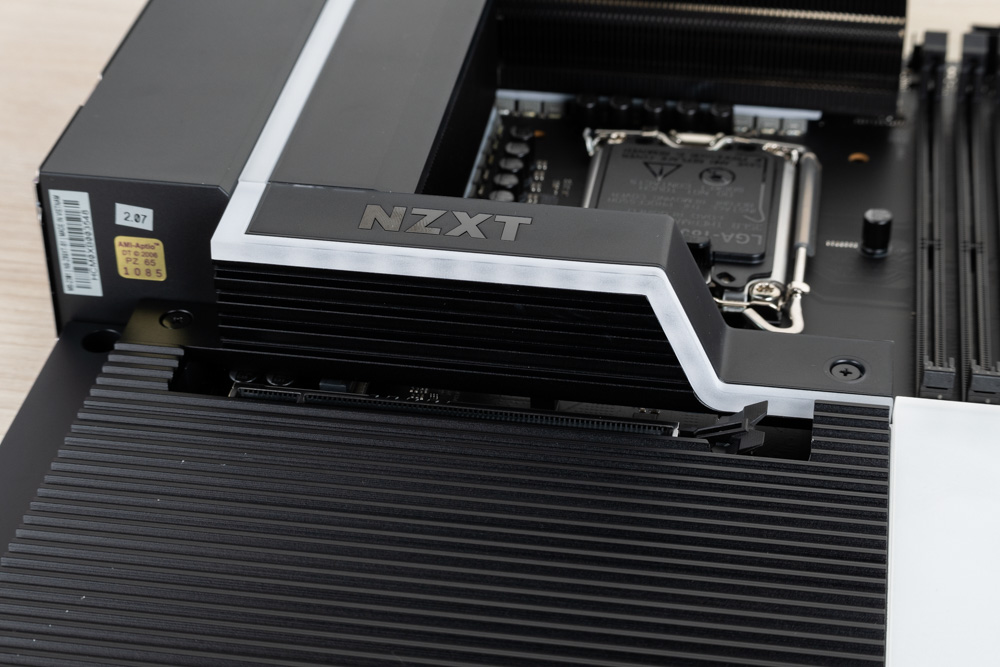

▲ 最上面的硬碟散熱馬甲使用兩顆螺絲固定

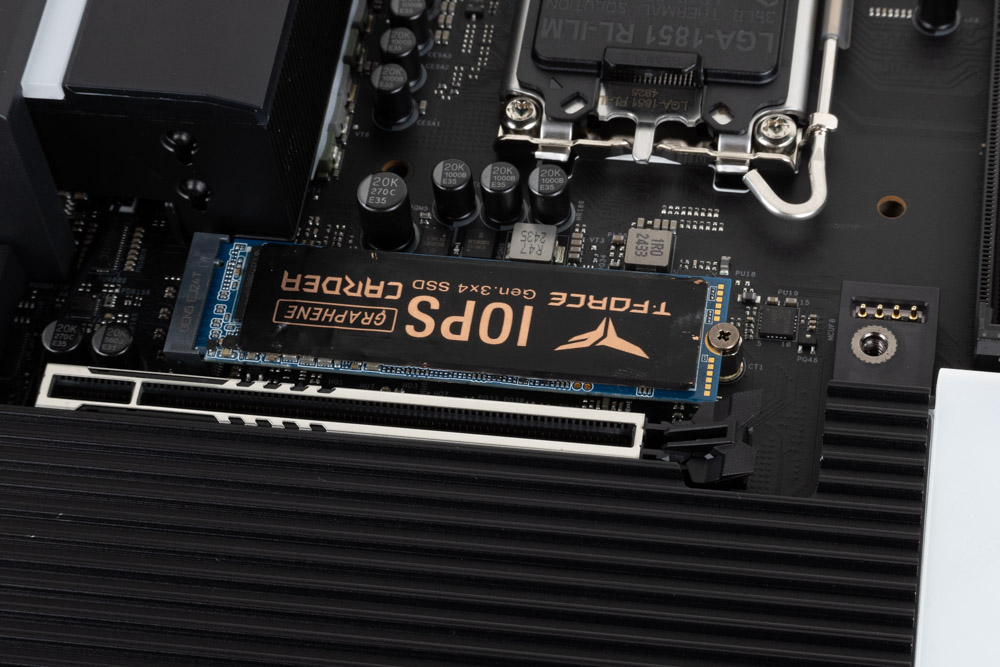

▲ 僅能安裝 2280 規格的硬碟


▲ 下方的硬碟插槽排列極為舒服

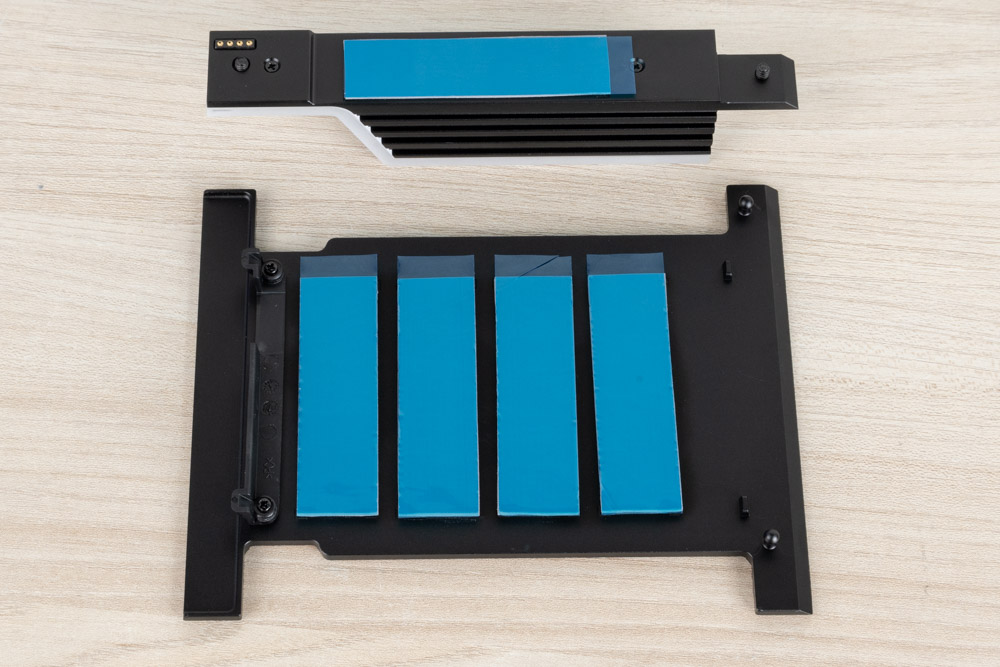

▲ 所有的散熱馬甲皆有配備導熱墊



這款主機板的右下方還配有一顆開機鈕與重啟鍵,能夠方便裸板測試時使用,用來顯示除錯燈號的顯示螢幕則藏在半透明的飾板內,按鍵左邊還有用來簡單除錯用的顯示燈號。

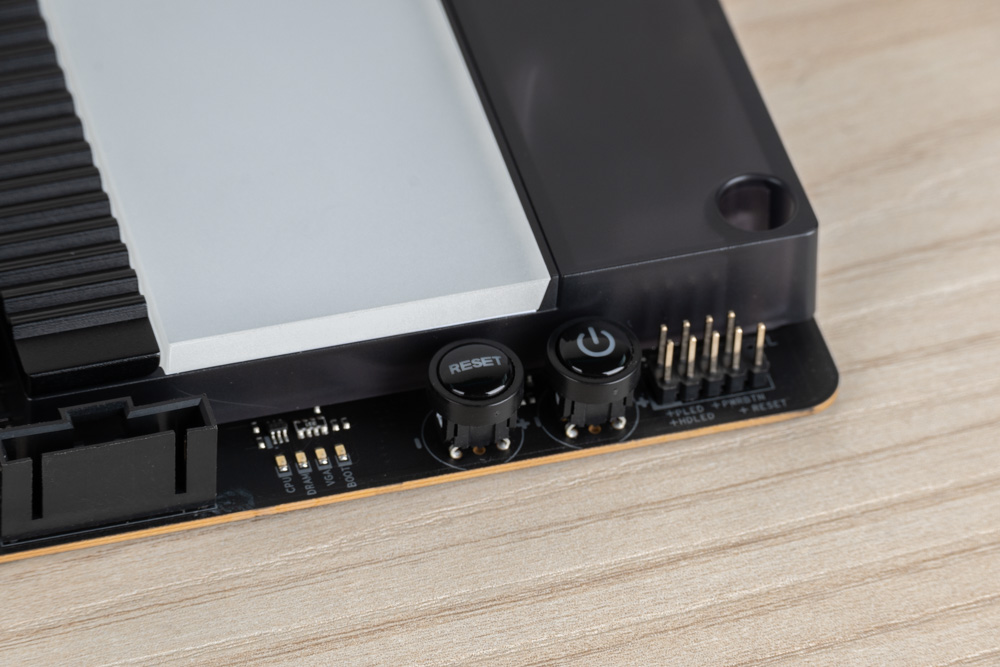

▲ 按鈕與除錯燈



一體式後 I/O 面板,提供了便利的 Clear CMOS 與 BIOS FlashBack 的功能;顯示的部分有 HDMI 與 2 個 Thunderbolt 4 共 3 組內顯輸出。USB 方面包含了 2 個 Thunderbolt 4、1 x USB 3.2 Gen 2×2 Type-C、6 x USB 3.2 Gen 2、3 x USB 3.2。

網路的部分則為 5.0GbE RJ-45 有線網路,與兩個 Wi-Fi 7 無線網路天線連接埠;音效則提供了 3.5mm Line OUT 與 Mic In,同時也提供了數位 SPDIF 輸出。


▲ 一體式後 I/O



NZXT N9 Z890 主機板用料

介紹完 NZXT N9 Z890 的外觀與功能後,接下來就輪到揭下其別緻的馬甲,一起來瞧瞧主機板上使用的元件與設計。

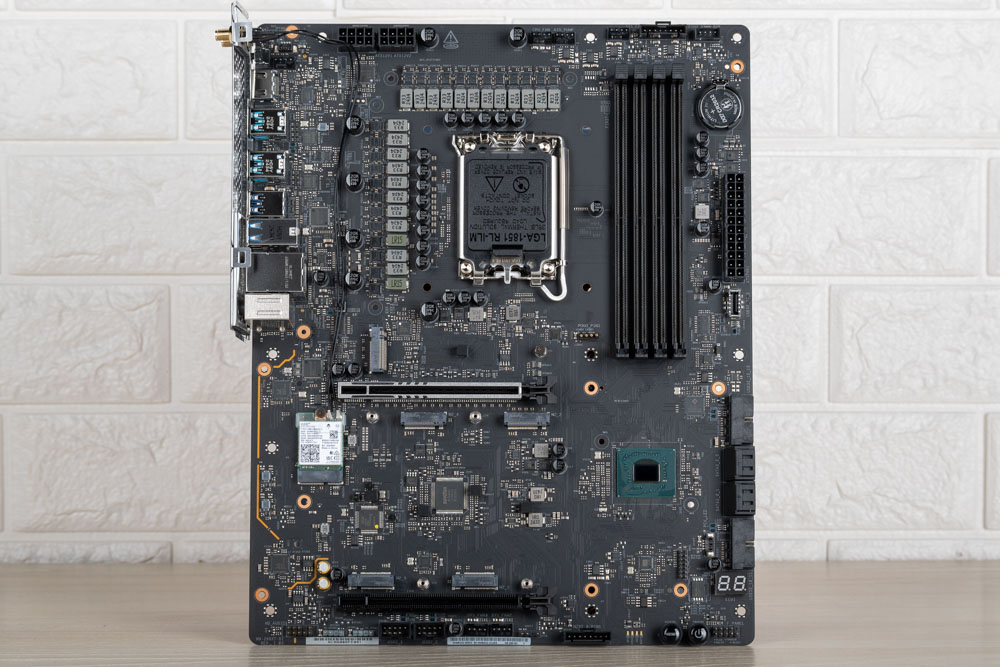

▲ 完整主機板正面外觀


▲ 主機板背面,背部並沒有任何覆蓋件

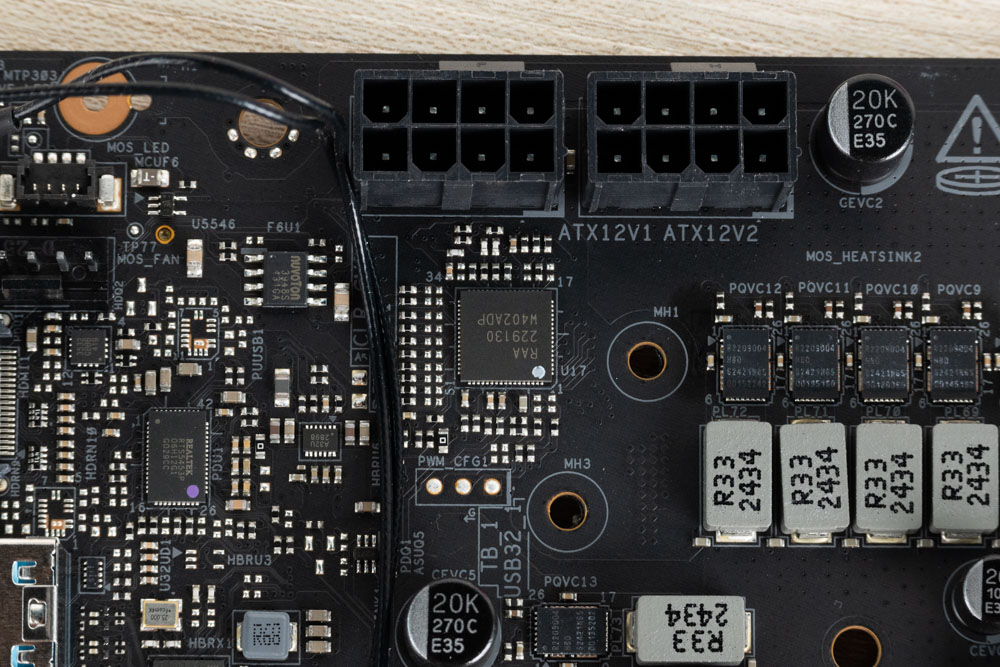

▲ RAA 229130,用於處理 CPU 供電


▲ 後 I/O 的 Realtek RTS5453P、兩顆 Intel JHL9040R Retimer與 asmedia ASM3142 用於提供 Thunderbolt 與 USB 等功能


▲ Realtek RTL8126 網卡支援 5GbE 的高速網路傳輸,Intel BE200 無線網卡則能夠支援 WI-FI 7 320Mhz 頻段與藍牙 5.4 的功能,網卡的天線接口透過連接線連接至後檔版的天線接口

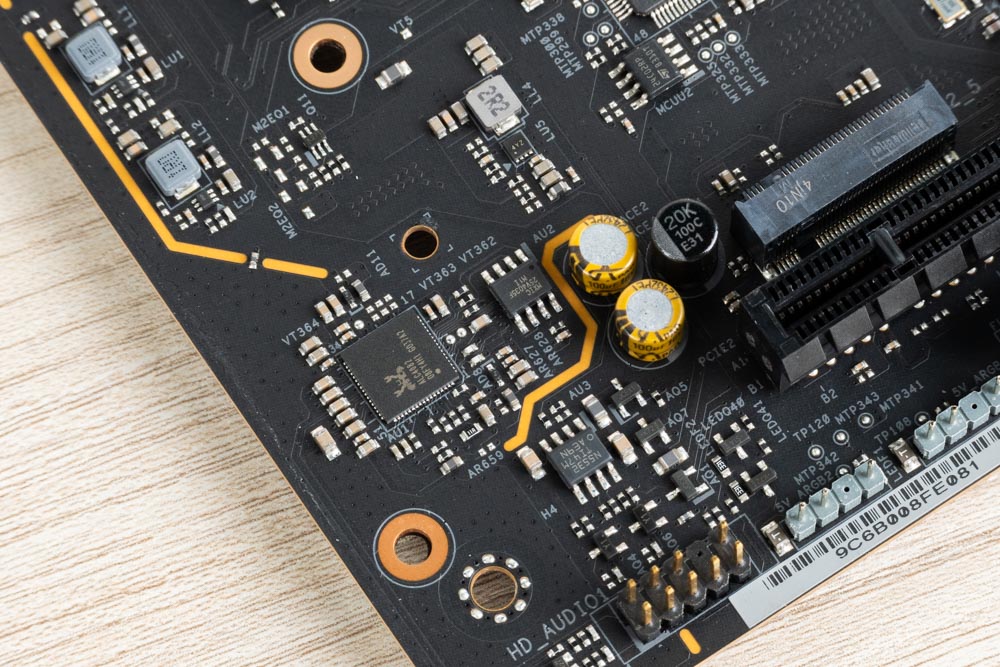

▲ Realtek ALC4082 音效晶片與電容

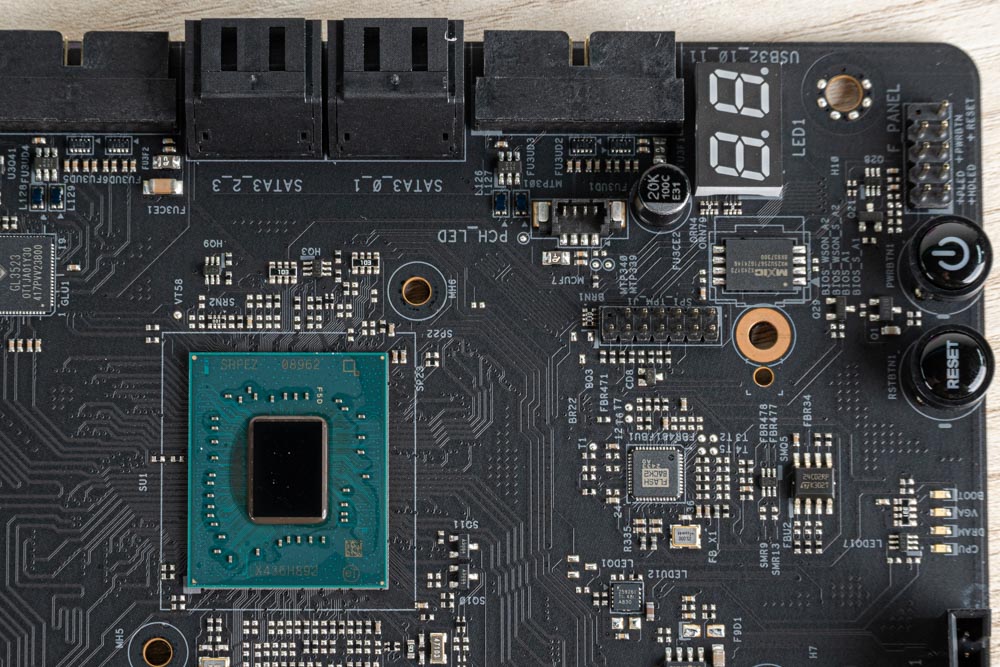

▲ 主機板的右下角,Z890 晶片組、BIOS 晶片與 FlashBack2 晶片,從這裡也可以看清楚被馬甲遮蔽住用於顯示除錯碼的雙8七段顯示器


▲ nuvoTon NCT6686D 環控晶片

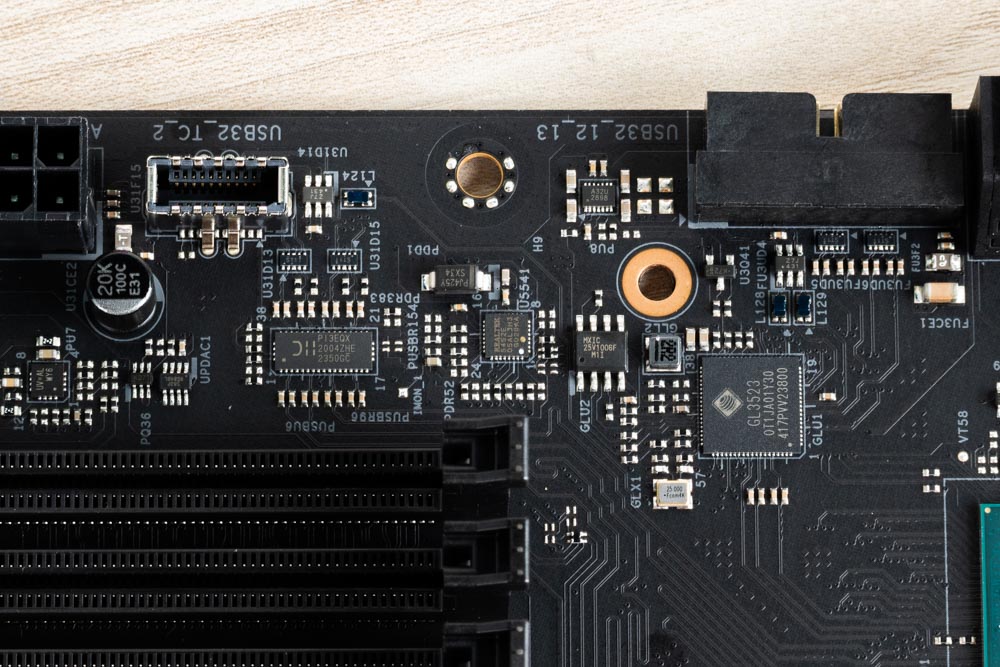

▲ P13EQX 與 GL3523 用於提供前置 USB 功能,Realtek 5452E 還提供了 USB PD 供電



NZXT N9 Z890 BIOS 功能

NZXT 的主機板產品長期與華擎進行合作,因此在 BIOS 設計上或許會讓熟悉華擎產品的人感到些許的親切感,整體介面與設計邏輯都能看到不少的相似之處。

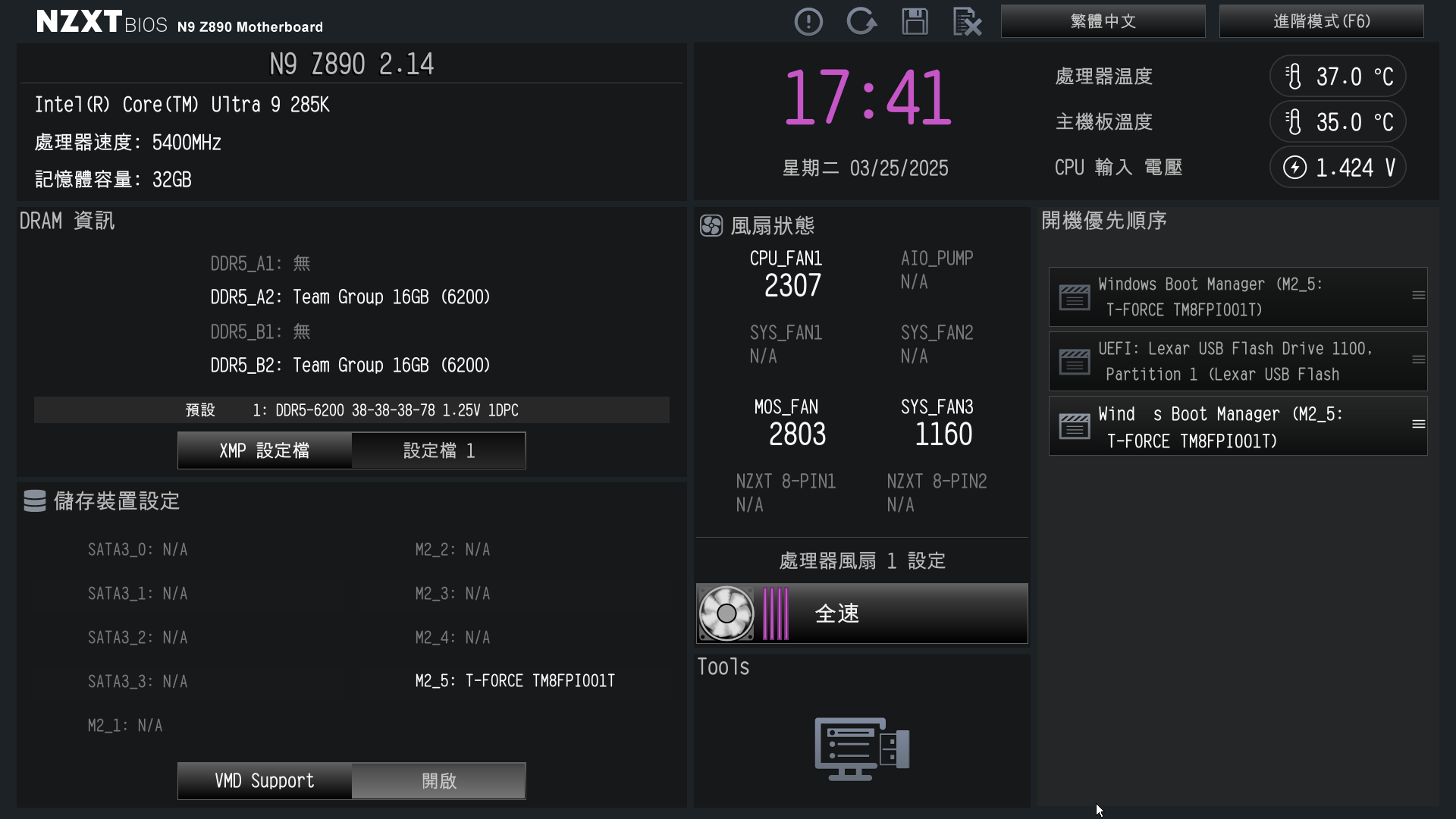

EZ BIOS 頁面可以看到主機板與處理器、記憶體、風扇與硬碟等基本資訊,也能簡單的套用 XMP 超頻設定、切換預設風扇邏輯與調整開機順序等功能。


▲ EZ BIOS



從右上角的按鈕就可以切換至進階模式,超頻工具中可以透過 Power Delivery Profile 的選項解除處理器的功耗上限,也能從 CPU Indicator  頁面中檢視目前使用處理器的體質評分。

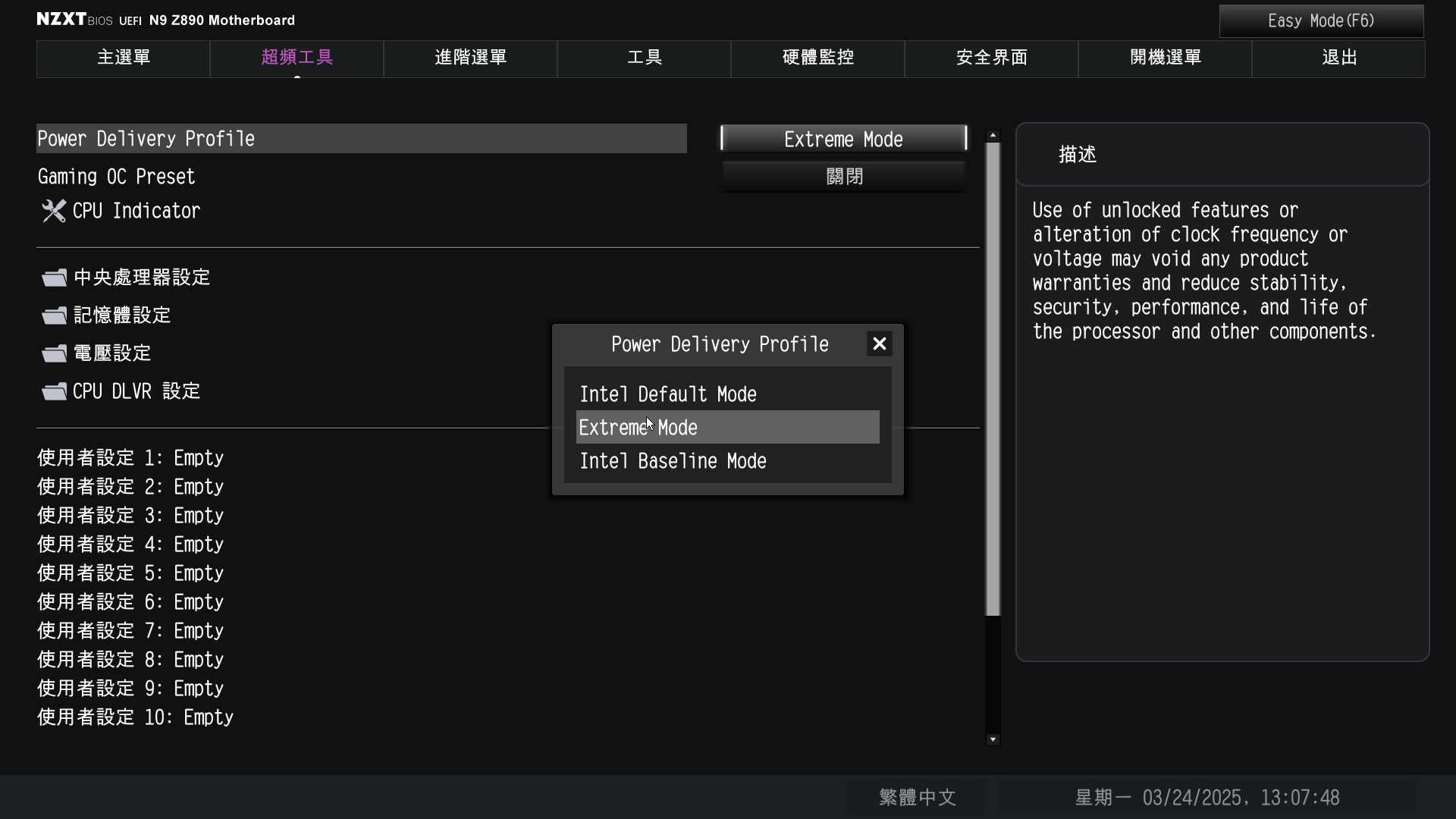

▲ 進階超頻工具可以調整 Intel Default Mode 與 Extreme Mode


▲ CPU Indicator



CPU 超頻設定可以力調整 P-core 和 E-core 的設定,並且有同一核心、特定核心與全核超頻的選項,BCLK 超頻與解鎖功耗的功能也都可以在這裡找到。

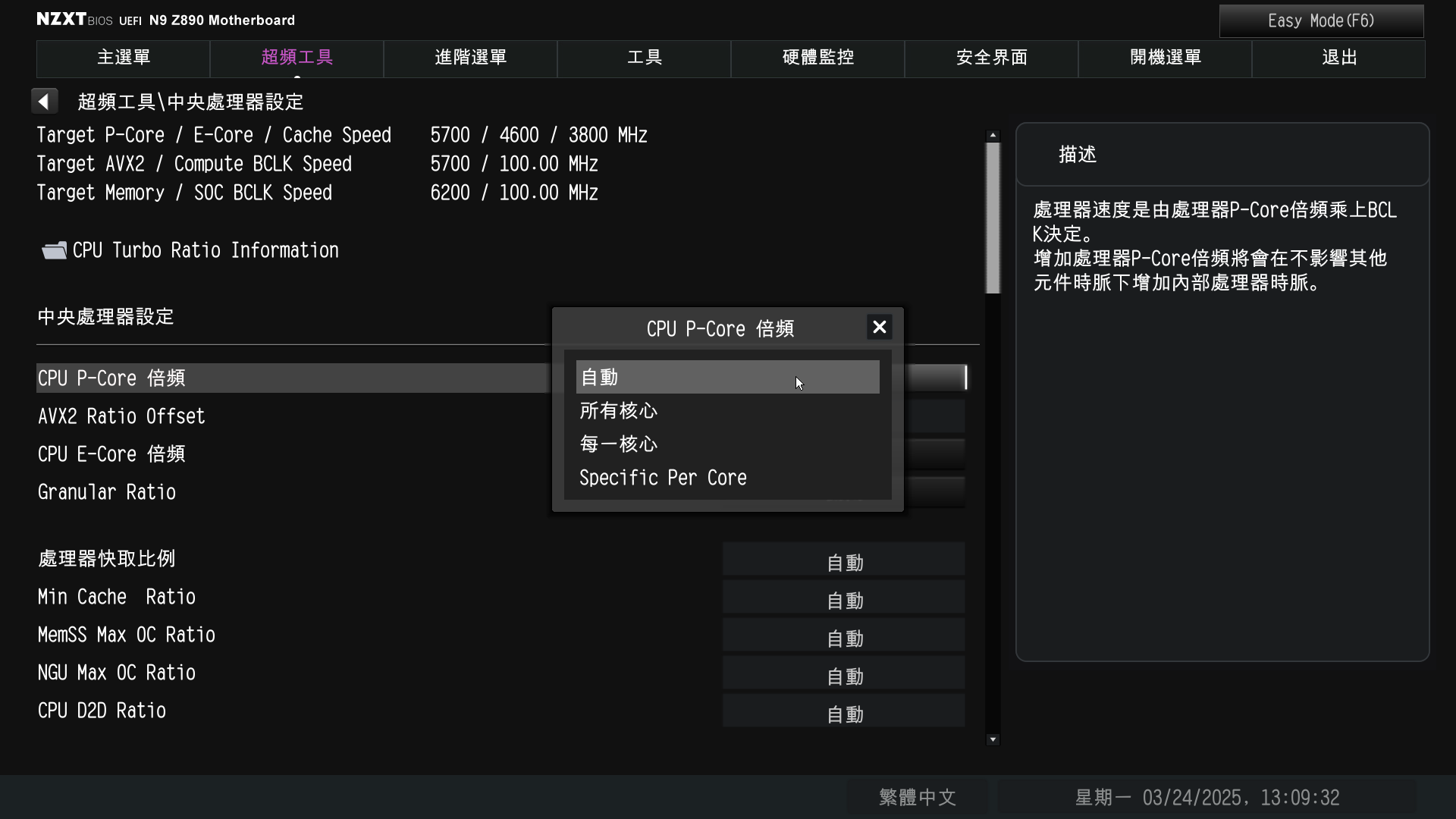

▲ CPU 倍頻設定

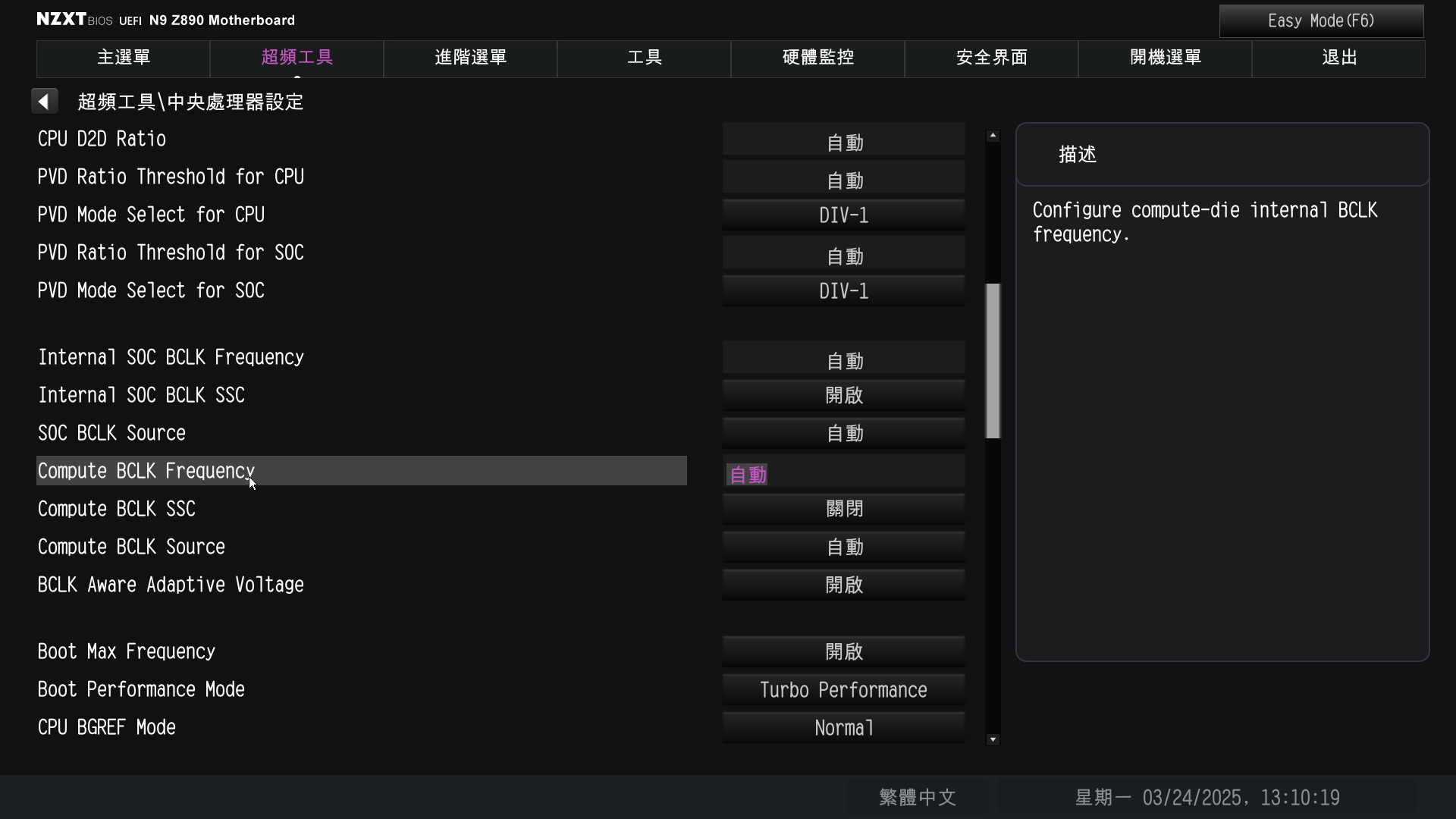

▲ BCLK 超頻

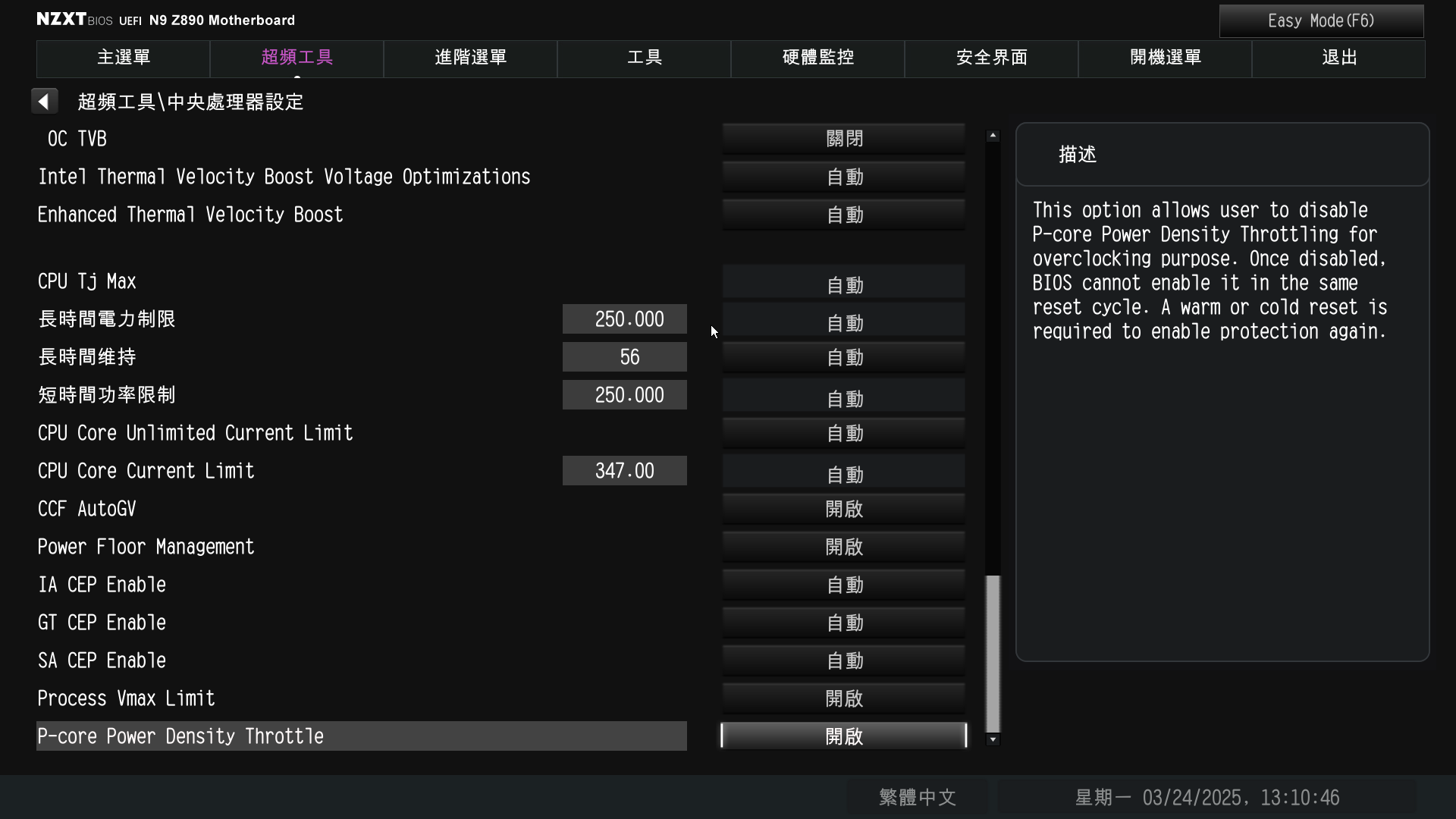

▲ 功耗解鎖



記憶體超頻方面一樣可套用 XMP 或 EXPO 參數,搭配測試的是 T-FORCE DELTA RGB DDR5 6200 16GB x 2,能夠直接套用 XMP1 設定檔的 6200 時脈。

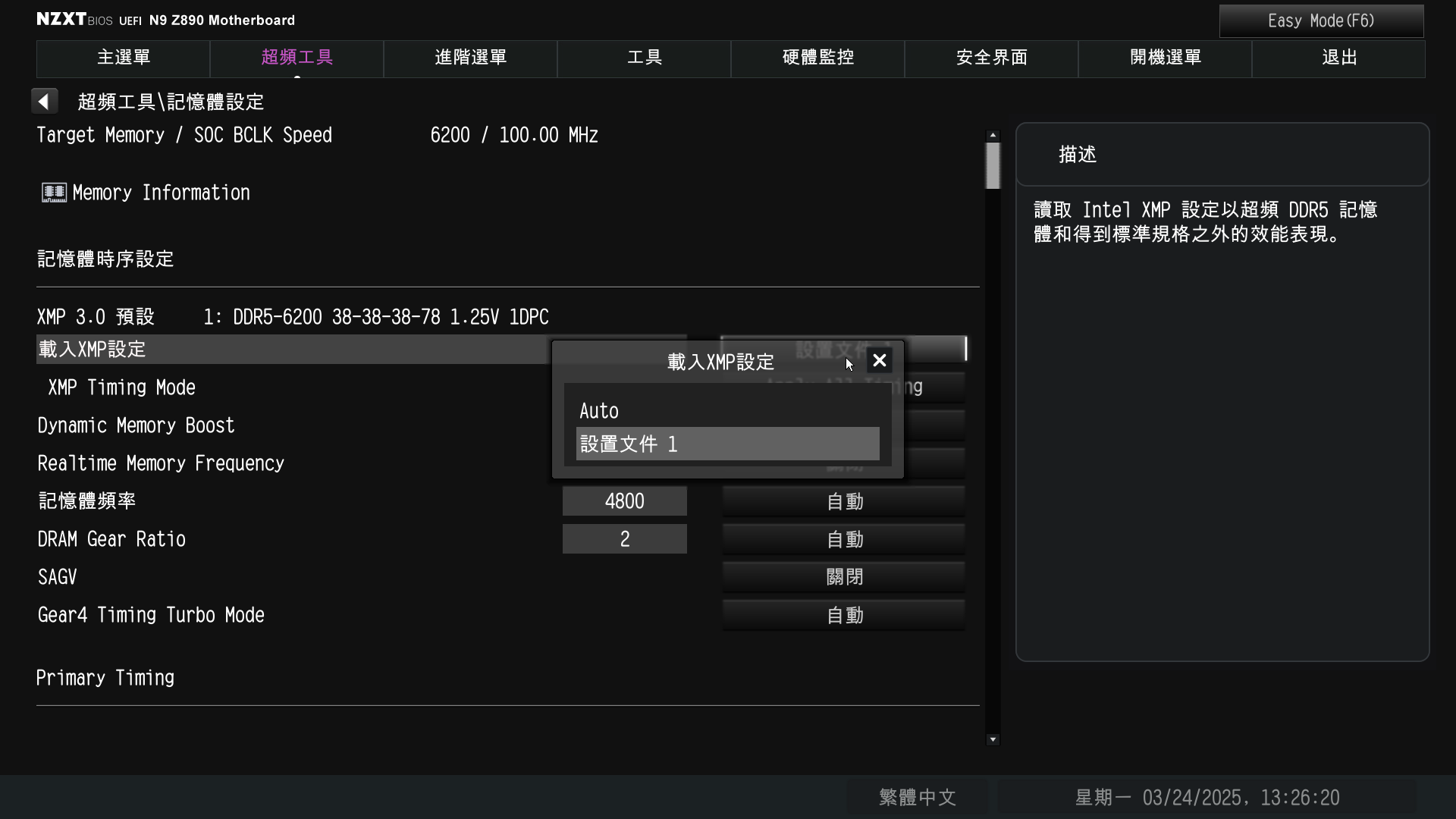

▲ 套用 XMP 設定

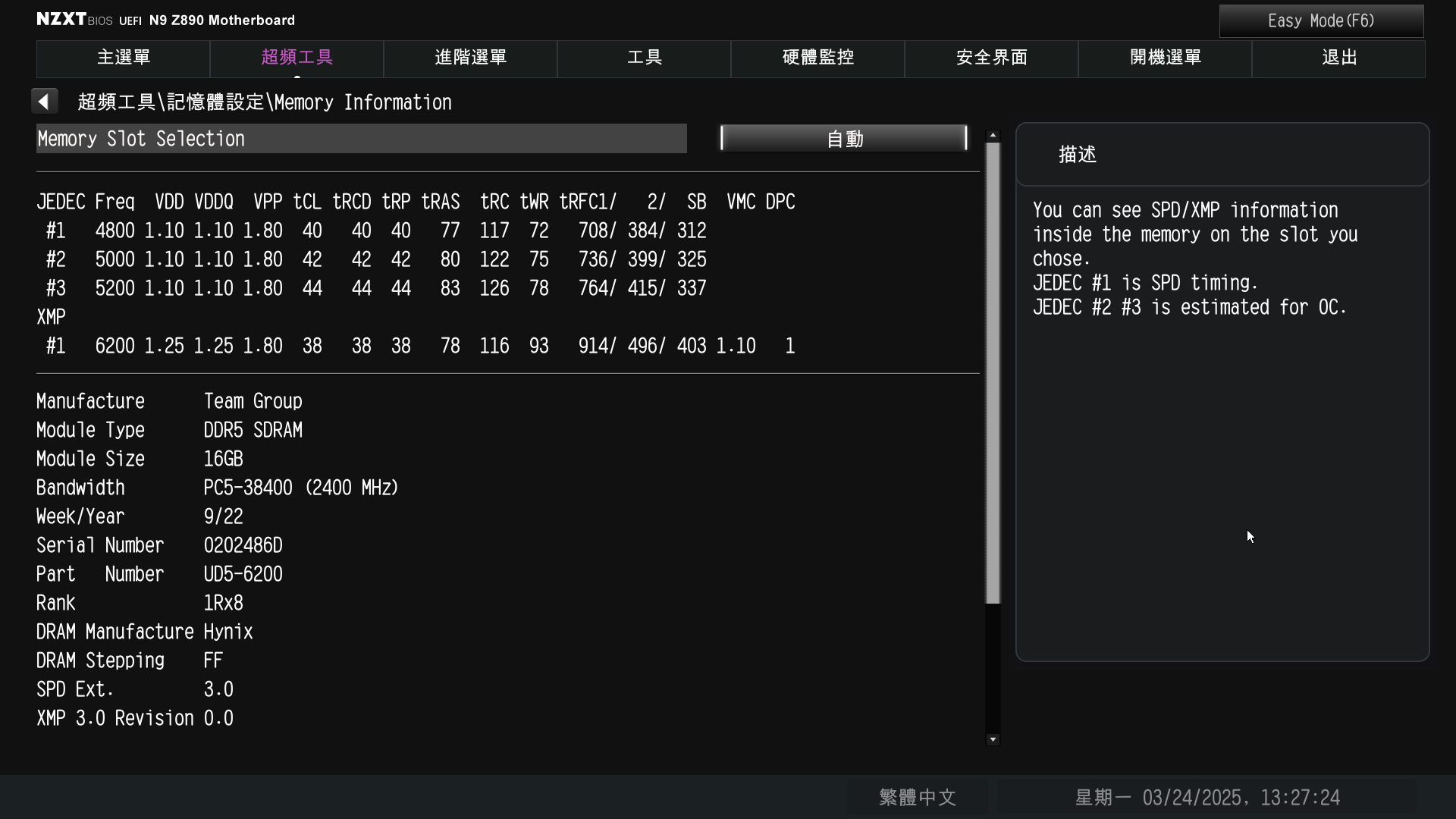

▲ 記憶體 SPD 資訊



進階選單中可以找到 CPU 相關的設定功能,像是關閉核心、C States 等;而晶片組設置中也可以調整包含顯示輸出、Re-Size BAR、與 PCIe 和 M.2 的連接設定。

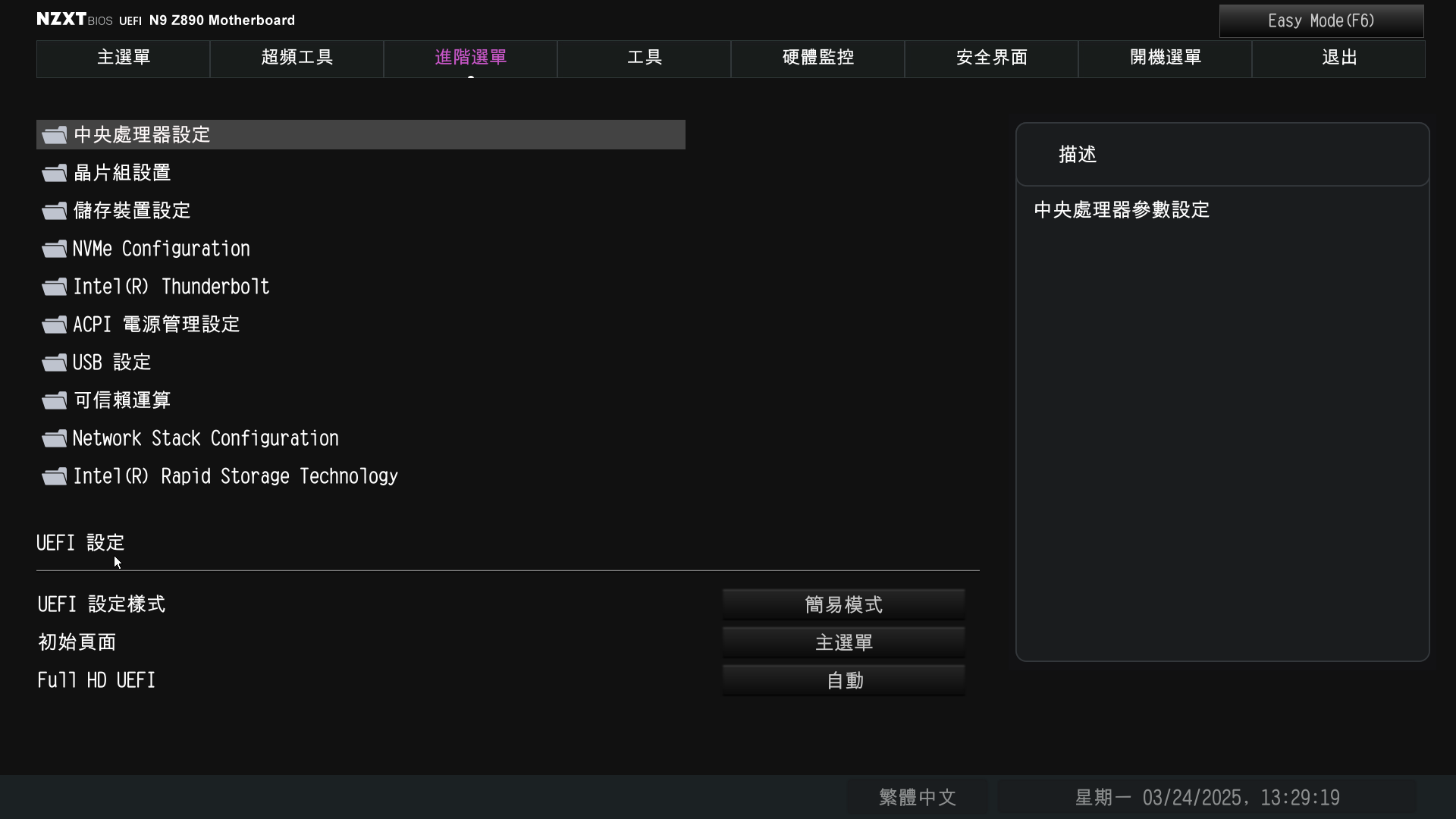

▲ 進階選單

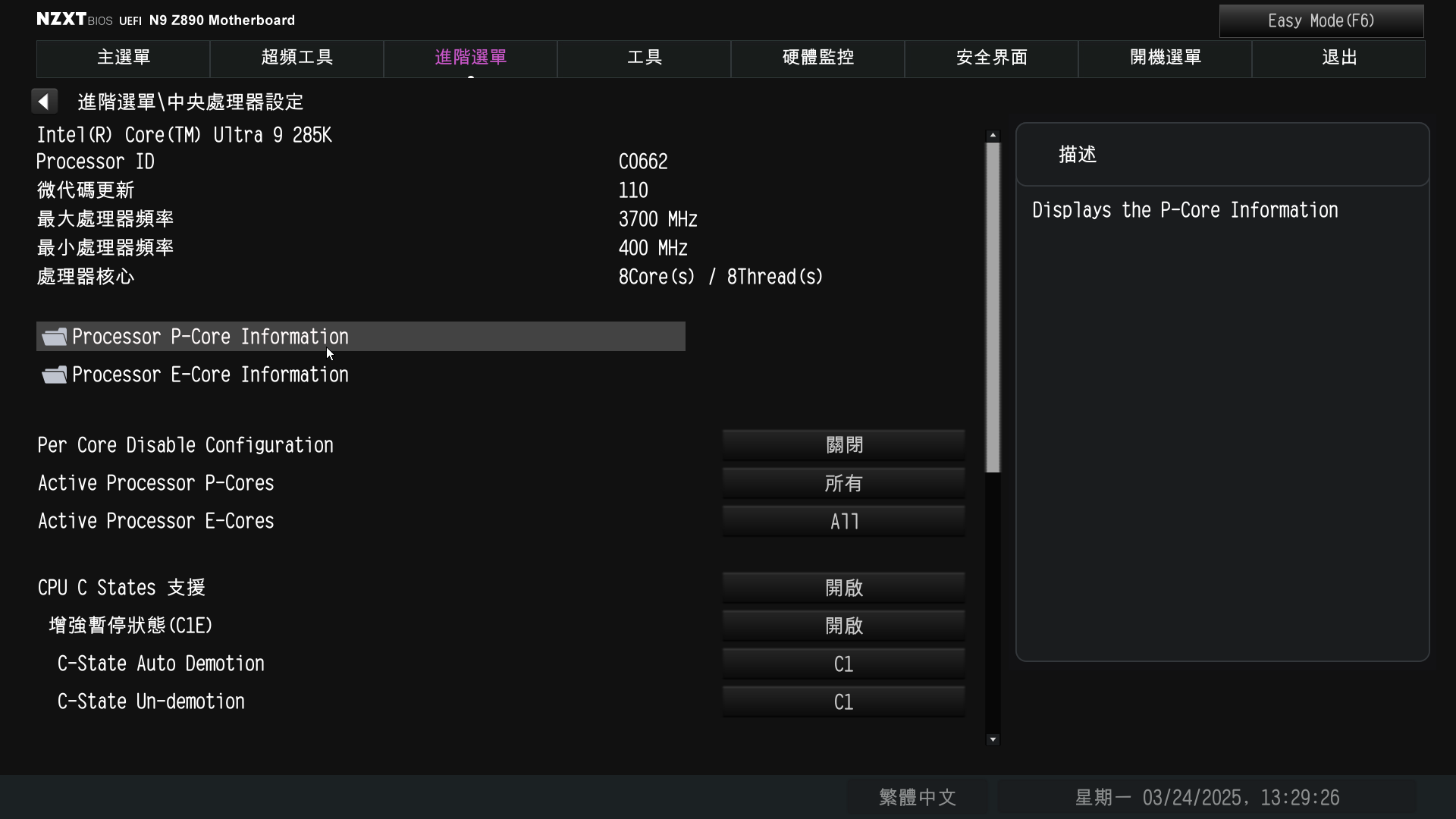

▲ 處理器設定

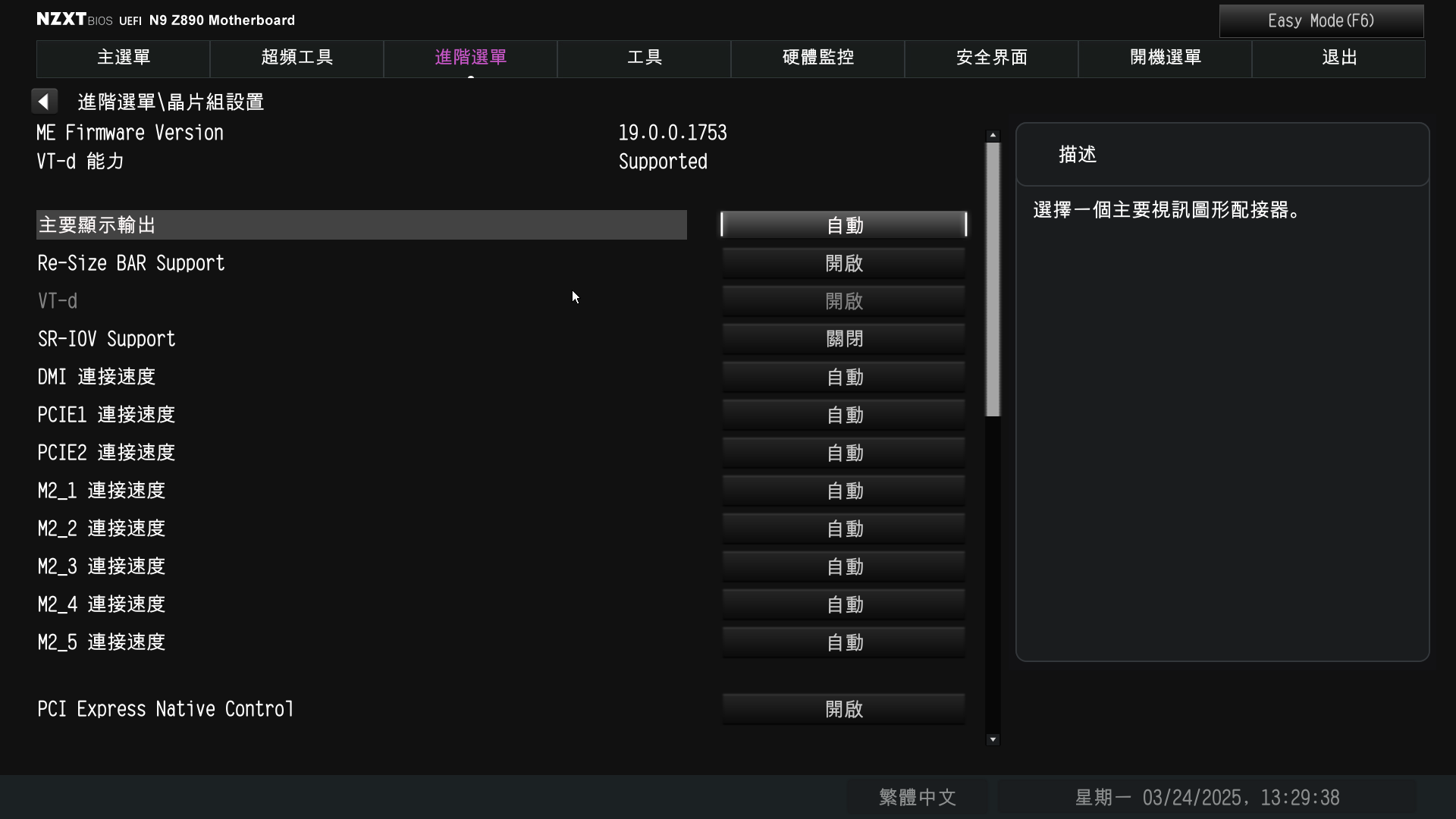

▲ 晶片組設定

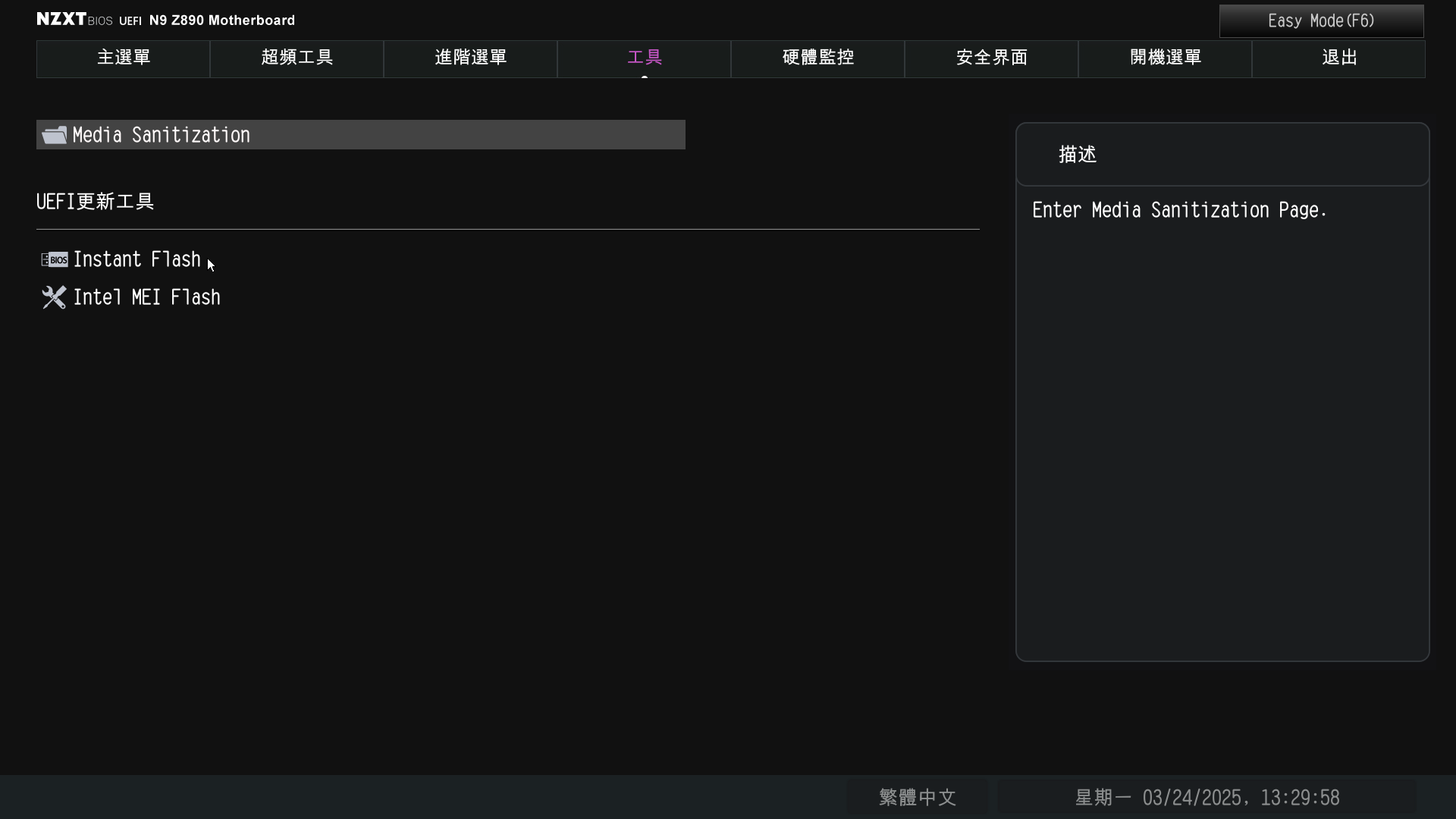

工具選單中,media sanitization 可以用於清除硬碟中的資訊,BIOS 與 MEI 更新的功能也能在此找到。


▲ 工具選單

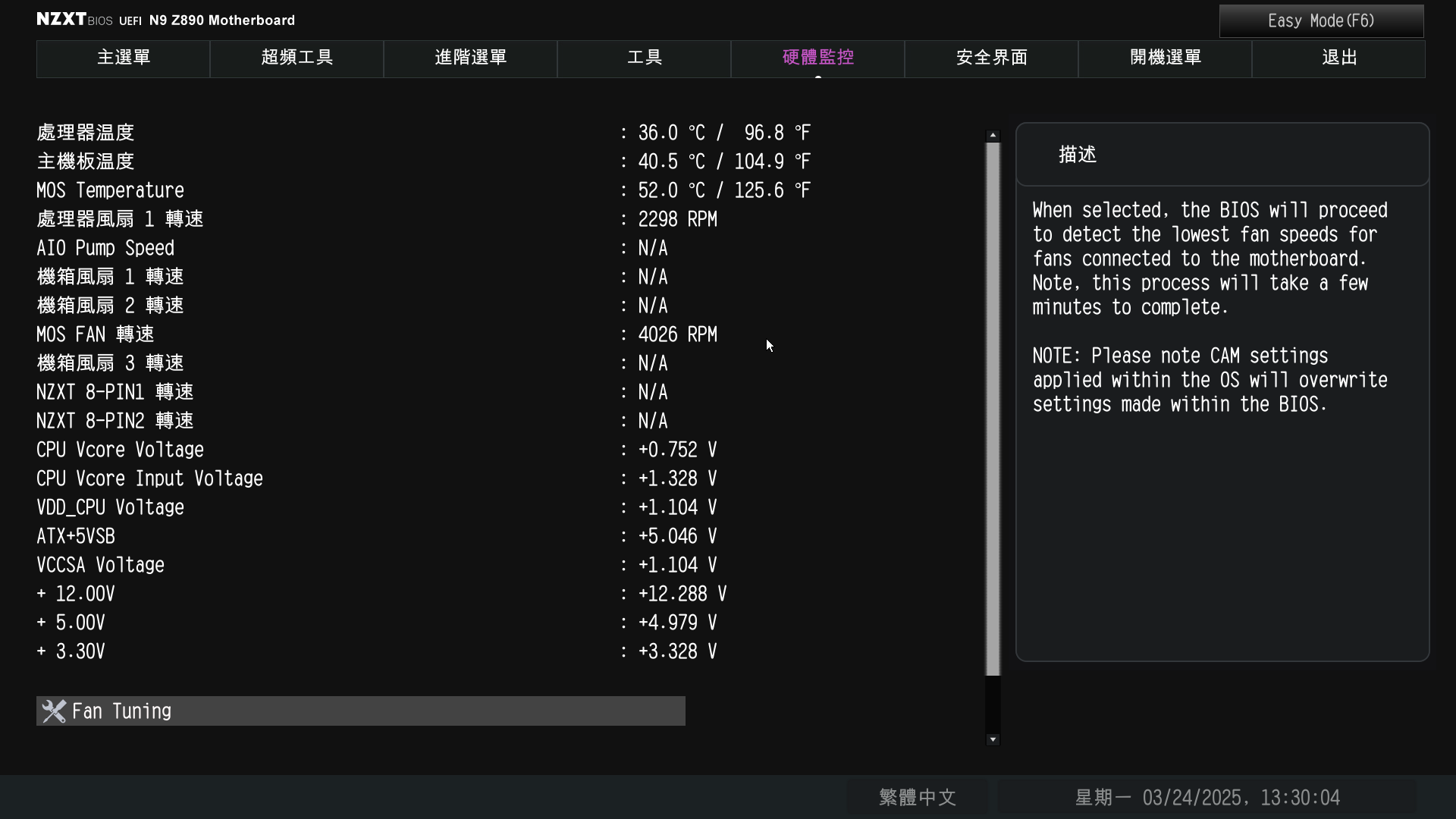

硬體監控頁面可以檢視各種溫度與電壓數據,也能對風扇的轉速與模式做細部的個別調整。


▲ 硬體監控頁面

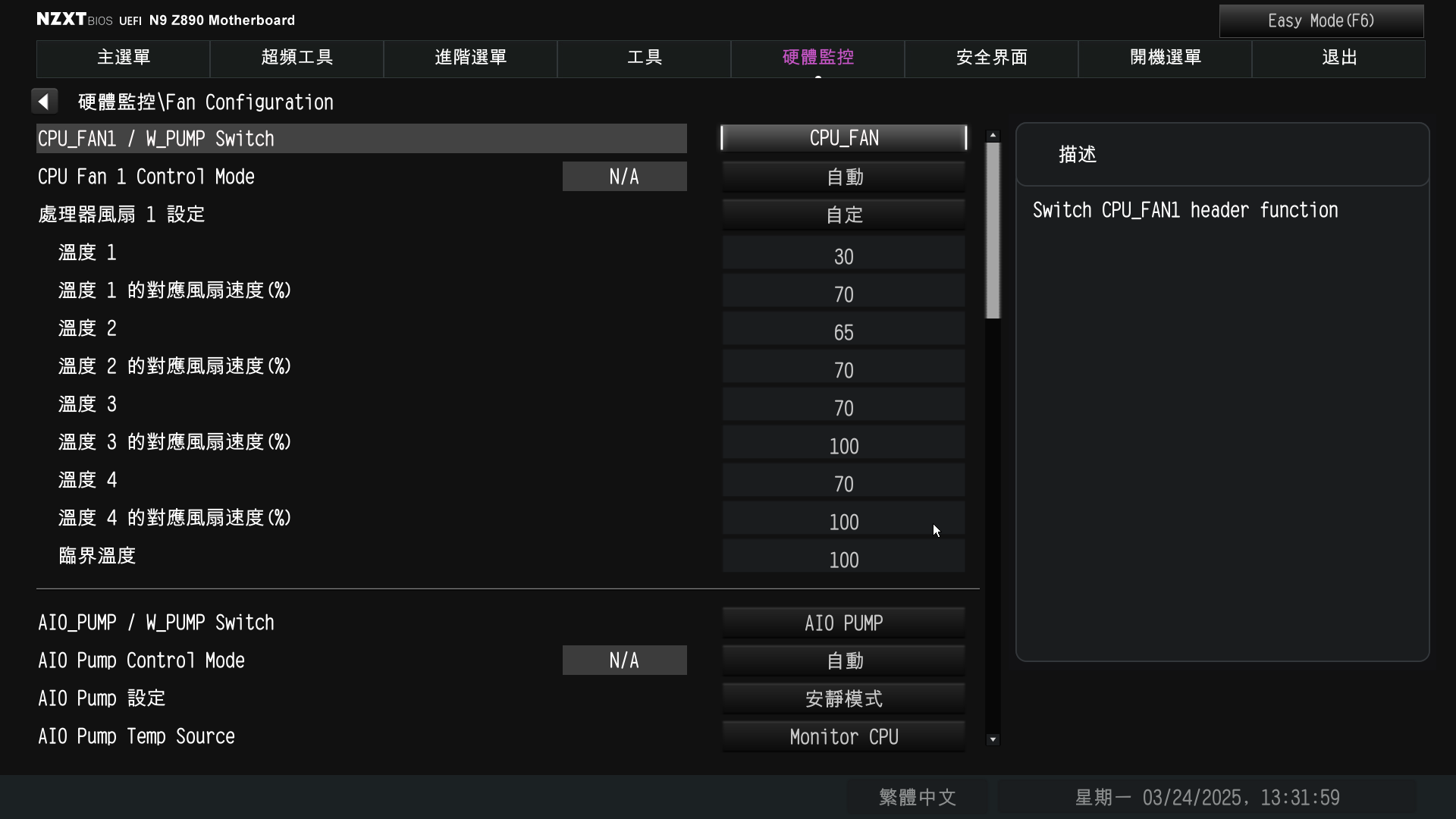

▲ 風扇轉速

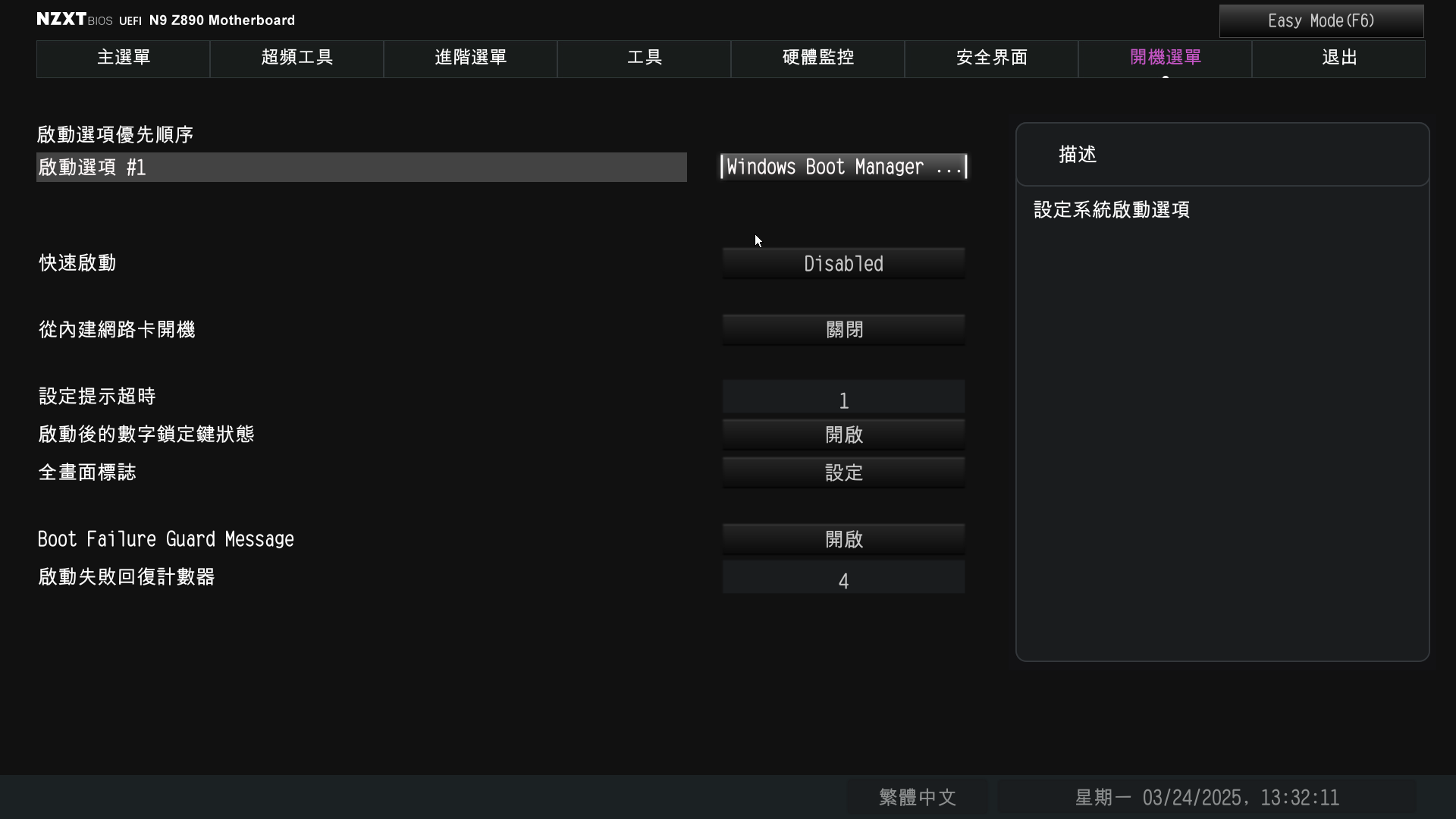

開機選單就是常規的各項啟動選項,可以調整開機模式與順序。


▲ 開機選單



NZXT N9 Z890 與 NZXT CAM

說到 NZXT 的產品就不能不提到 NZXT CAM 這款應用程式,透過此軟體,玩家就可以直接控制所有已安裝的 NZXT 裝置,從燈效到一些個別功能都可以進行調整,也能透過此軟體對韌體與 BIOS 進行更新。

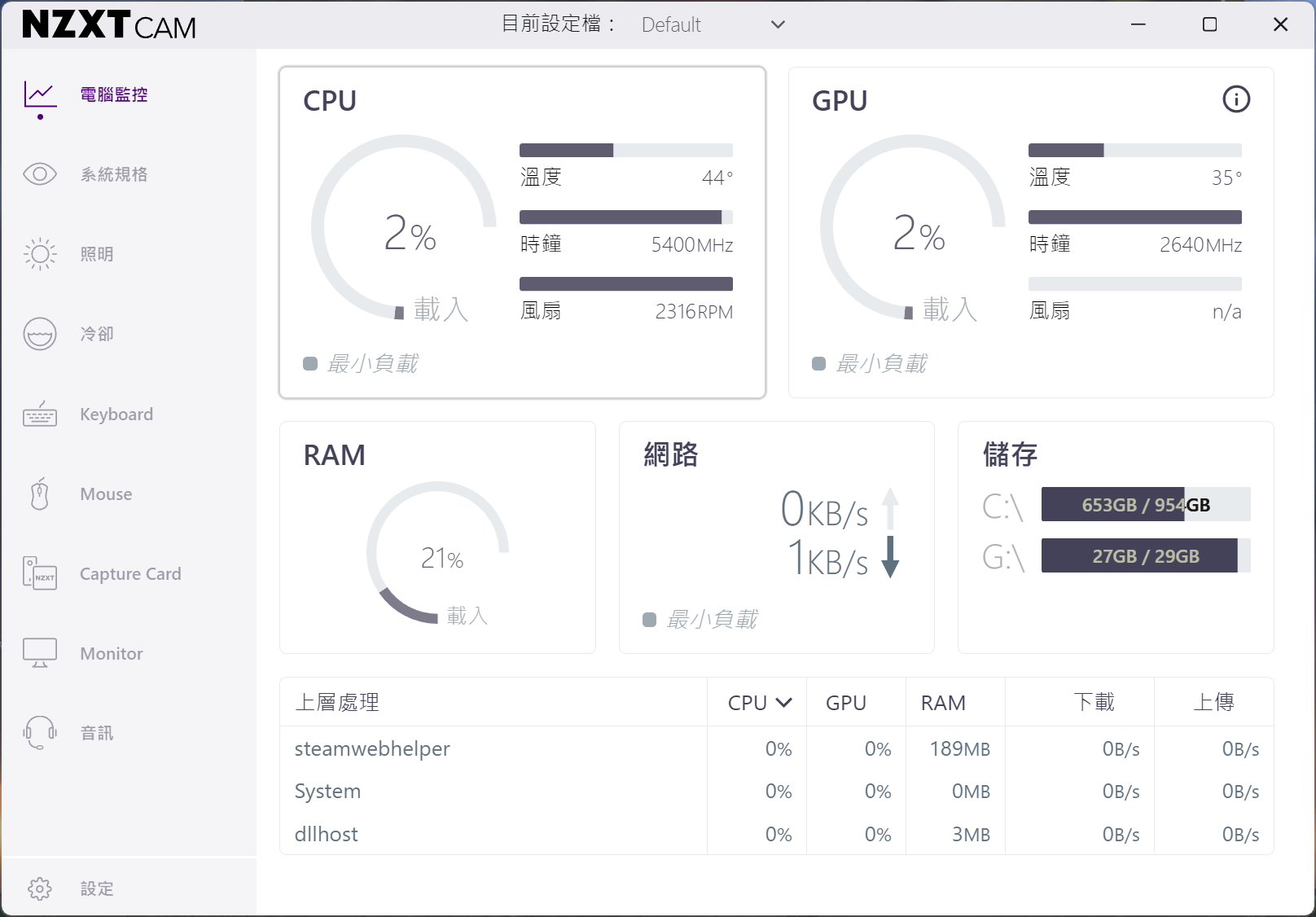

▲ 電腦監控頁面能夠詳細的將目前所有的系統資訊,包括處理器與顯示卡的溫度與時脈還有風扇轉速,以及記憶體的佔用量與網路傳輸與儲存裝置的使用量

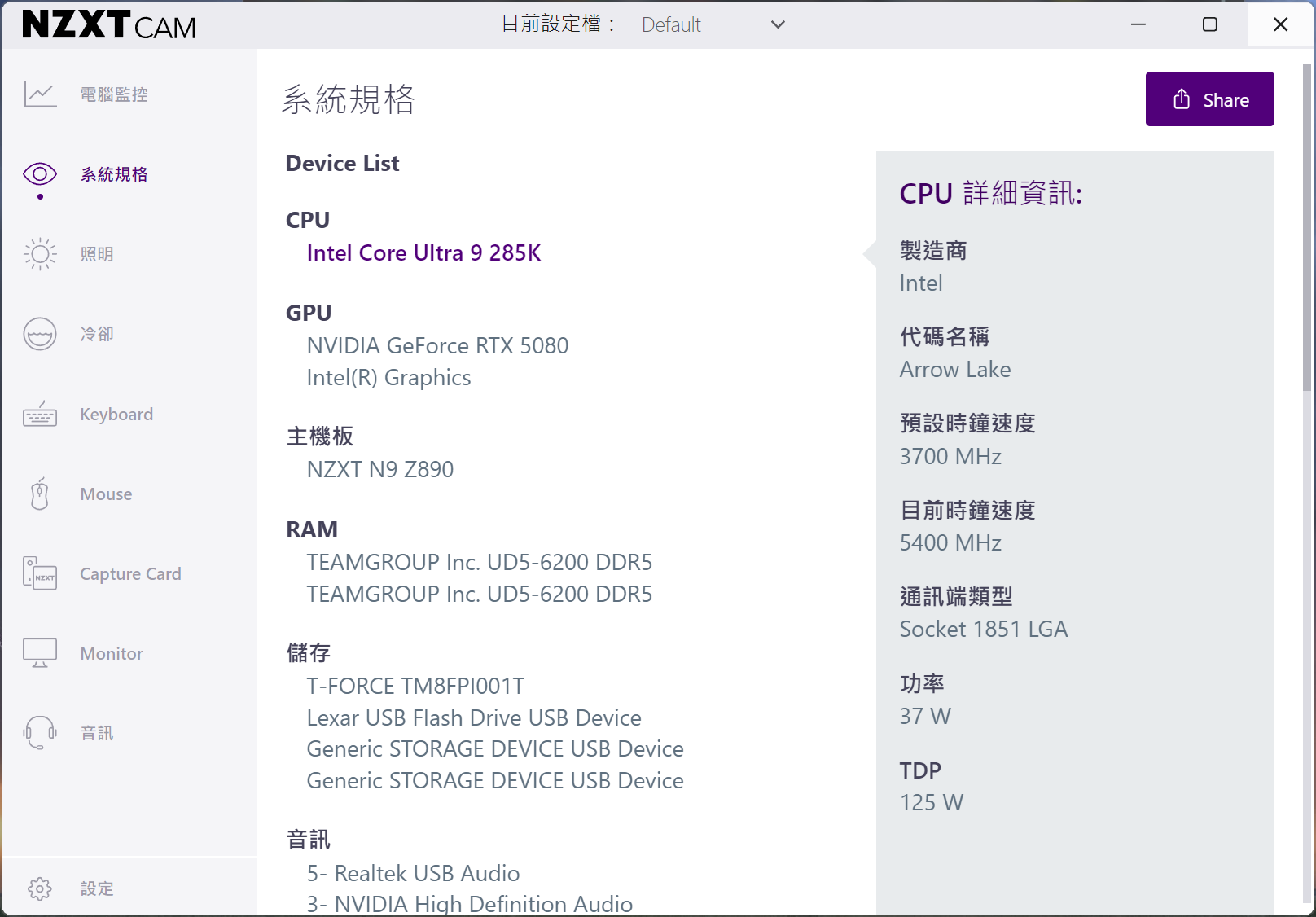

▲ 系統規格的部分則可以將目前的電腦規格詳細的列表出來


▲ 照明的部分可以調整目前系統的燈效,本測試時還同時安裝了 NZXT Kraken Elite V2 360 RGB 水冷散熱器,也可以一併同步調整

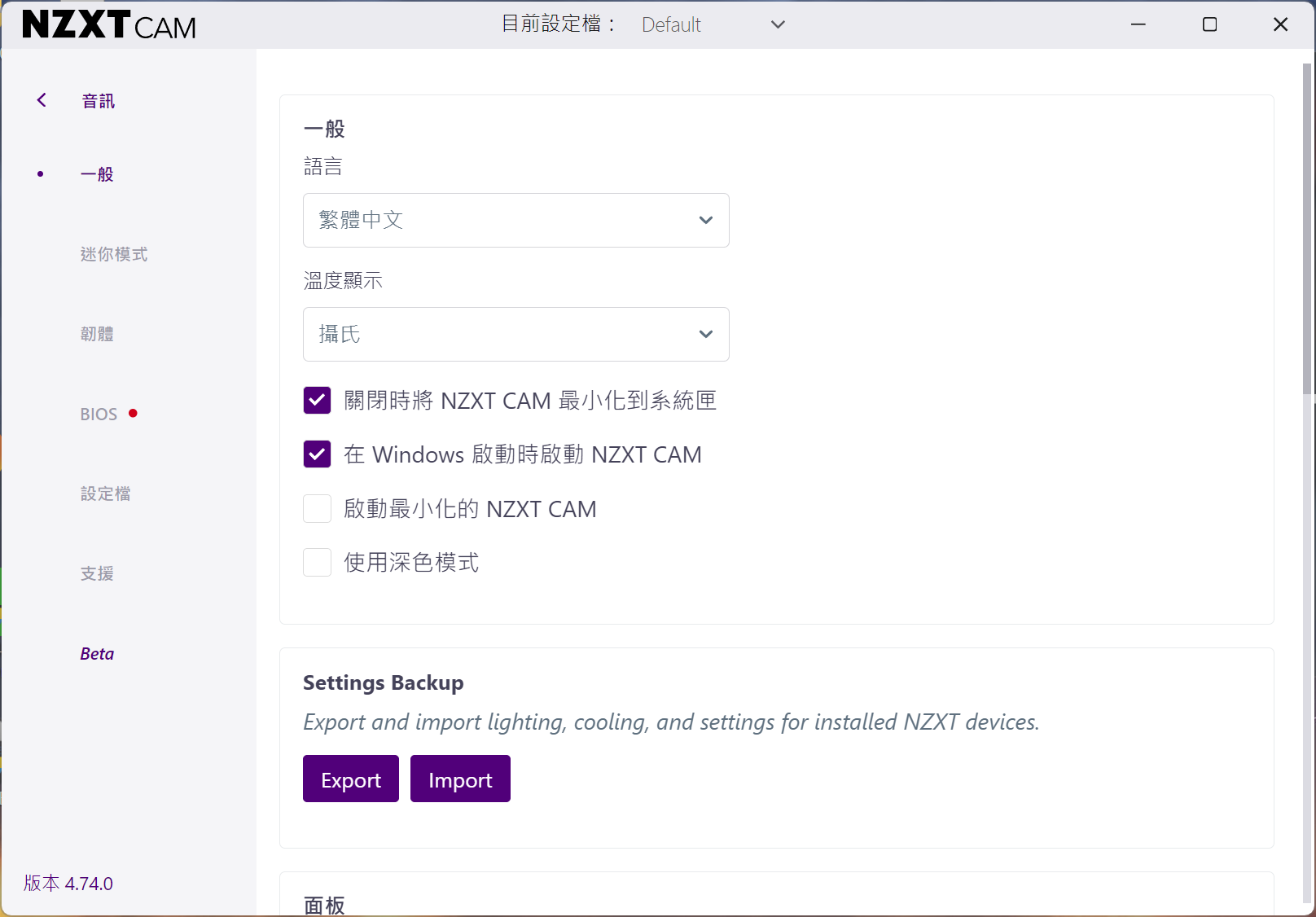

▲ 在一般設定中,可以調整語言與顯示溫度的單位,以及應用程式的啟動選項

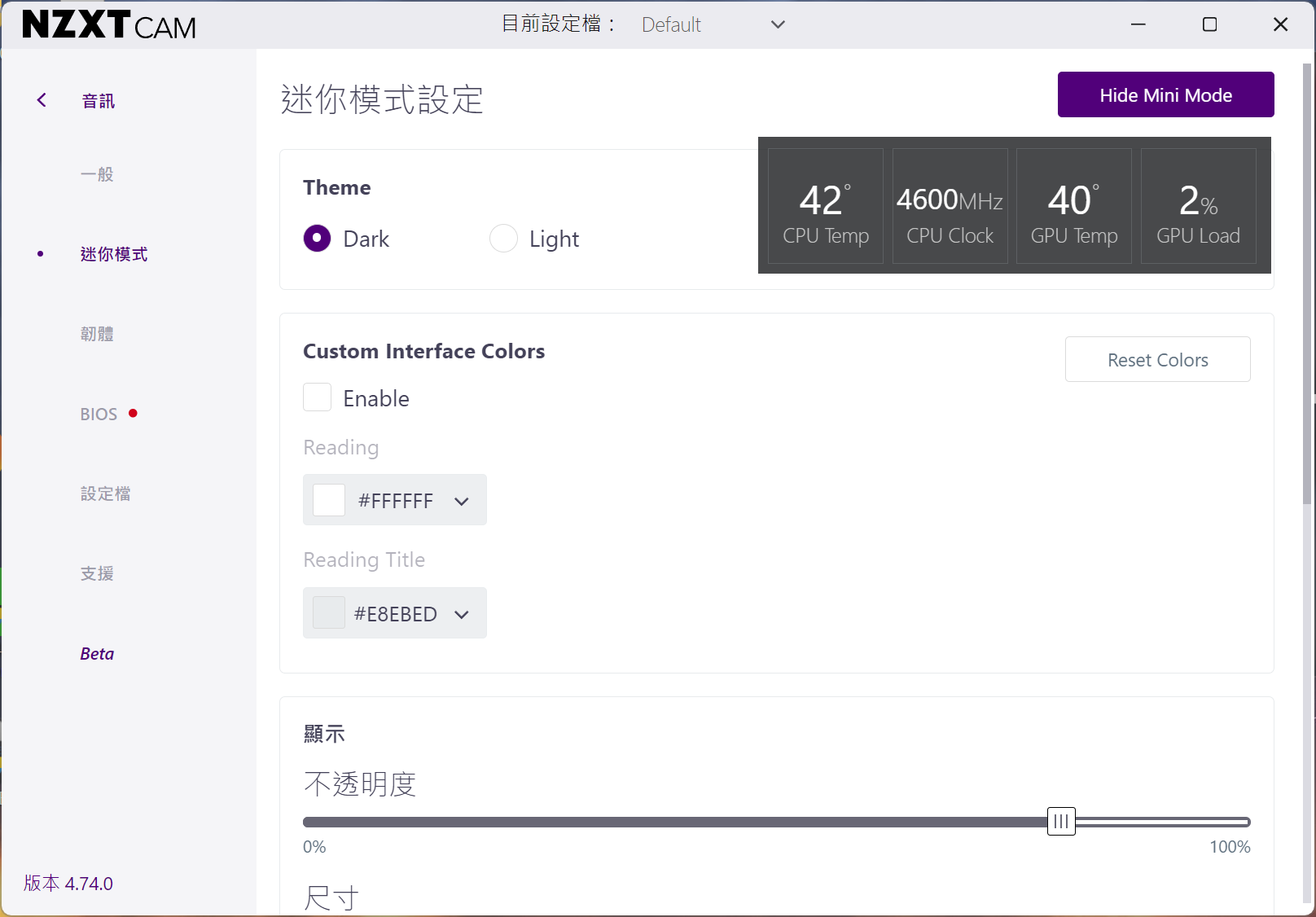

▲ 迷你模式可以設定浮動 HUD 的功能

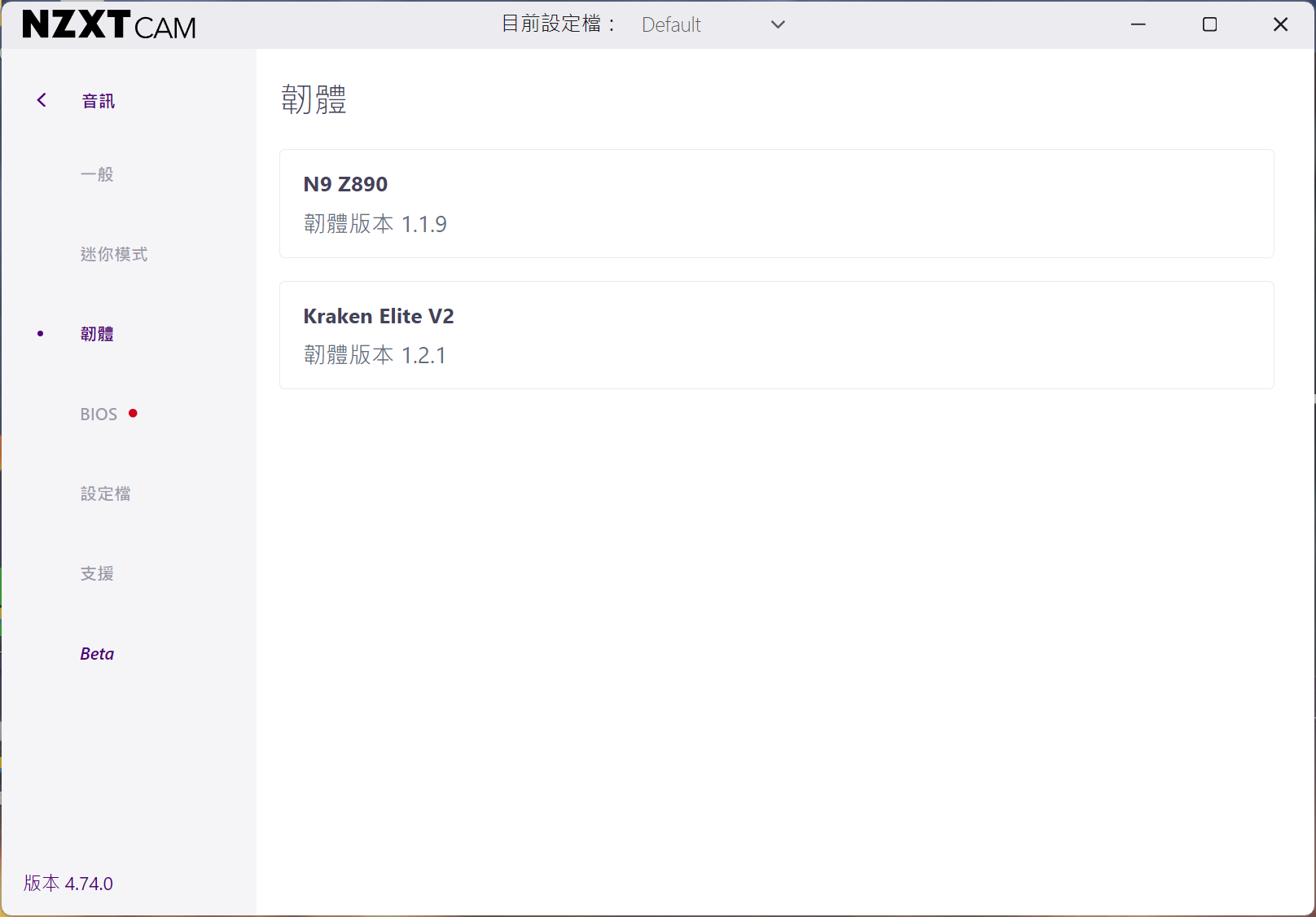

▲ 韌體的部分則可以檢視並更新裝置的韌體

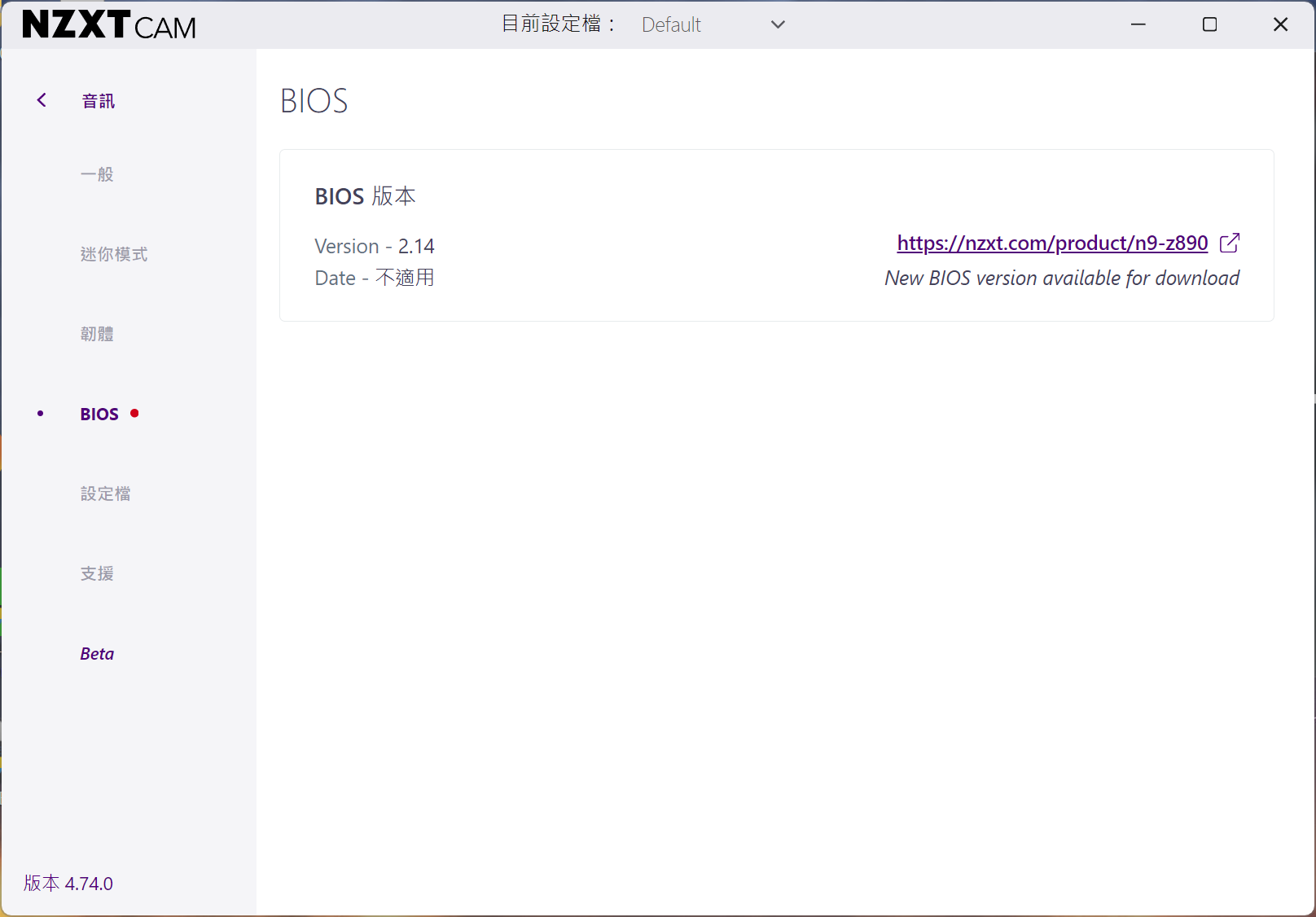

▲ BIOS 的部分,可以自動識別版本並提醒玩家更新

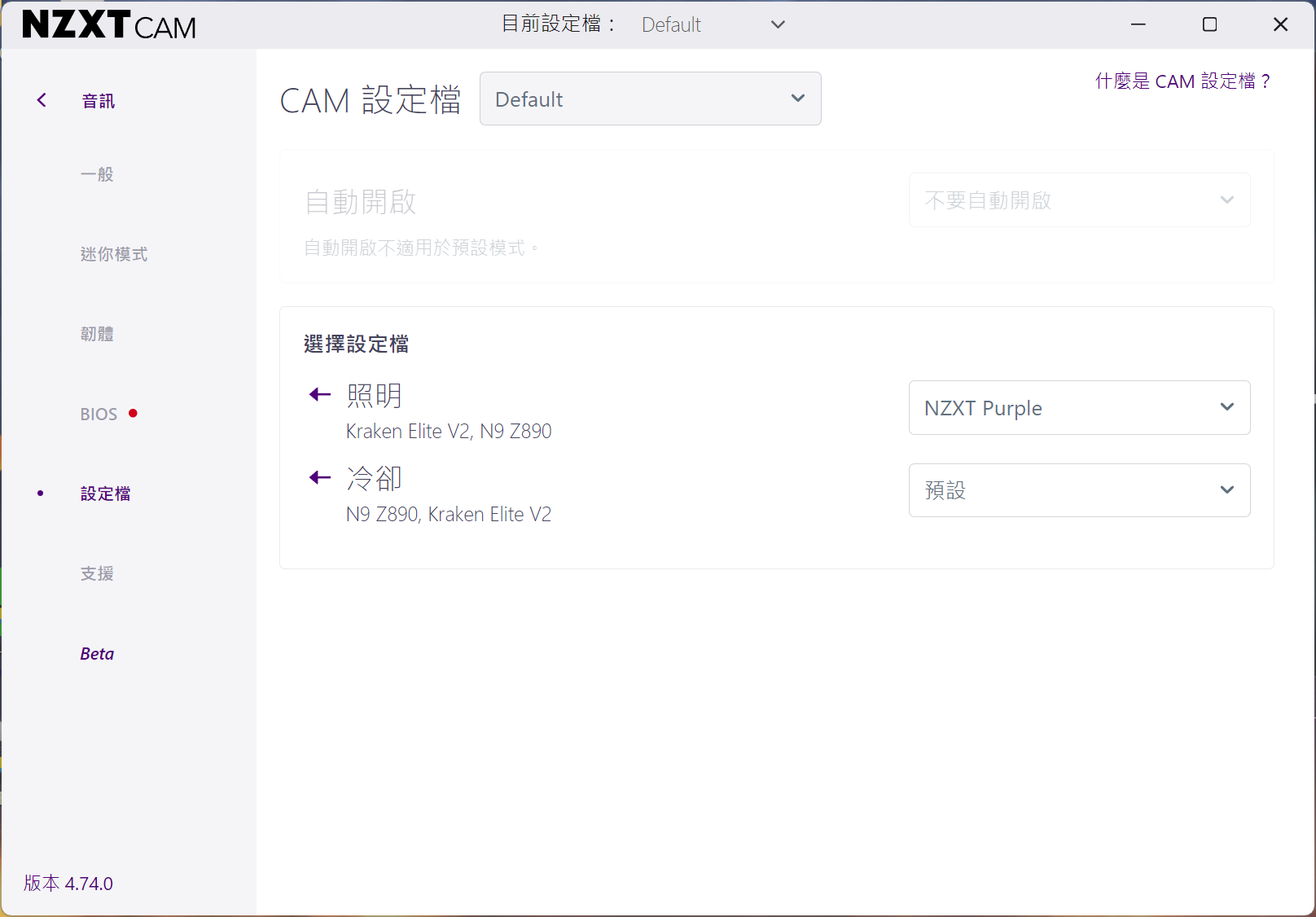

▲ 設定檔的部分則可以自行選擇預設與自定義的燈效設定檔



NZXT N9 Z890 主機板效能測試

作為一款面向玩家的高規格主機板,性能測試的環節當然是必不可少,測試內容則為常見的幾套 CPU 渲染、電腦日常效能測試。測試環境則搭配了 Intel Core Ultra 285K、T-FORCE DELTA RGB DDR5 6200 與公版的 NVIDIA GeForce RTX 5080,設定上採用 Extreme Mode、XMP 6200 的設定。



測試平台
處理器:Intel Core Ultra 9 285K
主機板:NZXT N9 Z890
記憶體:T-FORCE DELTA RGB DDR5 6200 ( 2 x 16GB )
顯示卡:NVIDIA GeForce RTX 5080 FE
系統碟:T-FORCE CARDEA IOPS 1TB
散熱器:NZXT Kraken Elite V2 360 RGB
電源供應器:FSP Hydro PTM PRO ATX3.0 (PCIe5.0) 1200W
作業系統:Windows 11 24H2 專業版



CPU-Z 檢視 Intel Core Ultra 285K 資訊,代號 Arrow Lake 採用 TSMC N3B、N5P、N6 製程與 Intel 1227.1 Foveros 3D 進行封裝的處理器。285K 具備 8P+16E 的 24 核心 24 執行緒,搭配 NZXT N9 Z890 主機板、BIOS 2.14。記憶體則是 DDR5 UDIMM 16GBx2 6200。


▲ CPU-Z

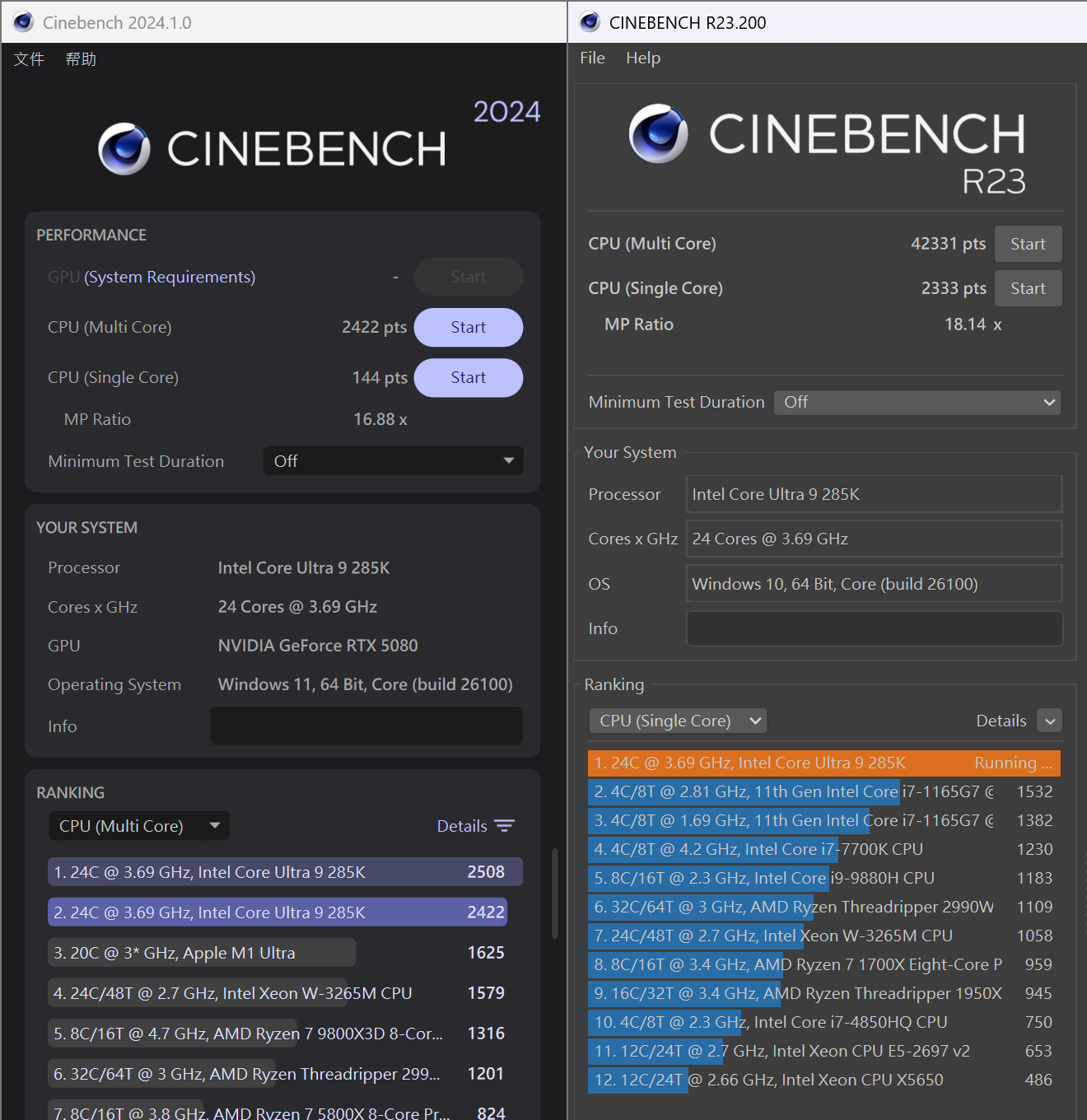

CINEBENCH 2024 新版本全面採用 Cinema 4D 預設的 Redshift 渲染引擎開發,並包含 GPU、CPU 的完整測試並支援跨平台的性能比較,這也帶給 CPU 更強悍的渲染測試;而 CINEBENCH R23 成績一併附上方便玩家對比參考。

Core Ultra 285K 在 2024 版本獲得 CPU nT 2422 pts、1T 144 pts 的性能;R23 版本 CPU nT 42331 pts、1T 2333 pts 的成績。


▲ CINEBENCH 2024 與 R23

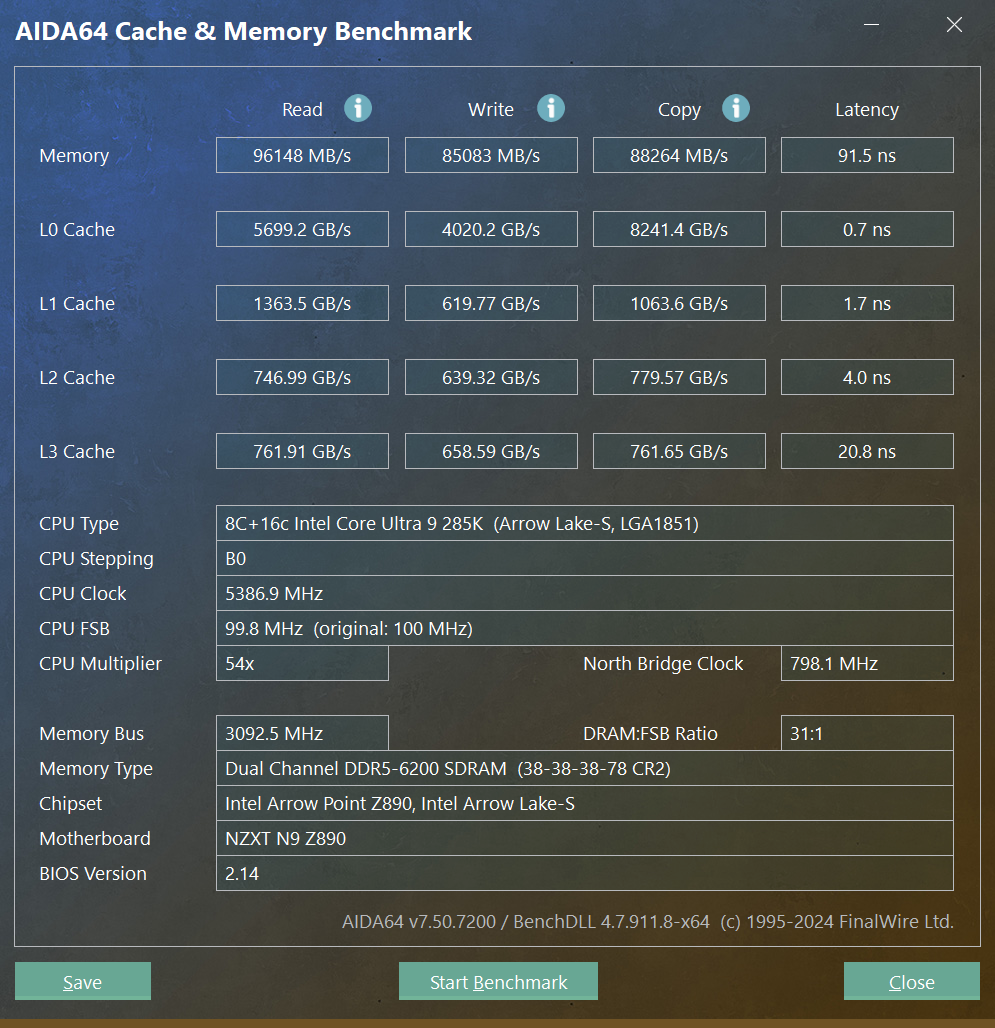

AIDA64 記憶體與快取測試,記憶體使用 T-FORCE DELTA RGB DDR5 6200,搭配 NZXT N9 Z890 主機板,記憶體讀取 96148 MB/s、寫入 85083 MB/s、複製 88264 MB/s、延遲 91.5 ns 的表現。


▲ AIDA64 記憶體與快取速度測試

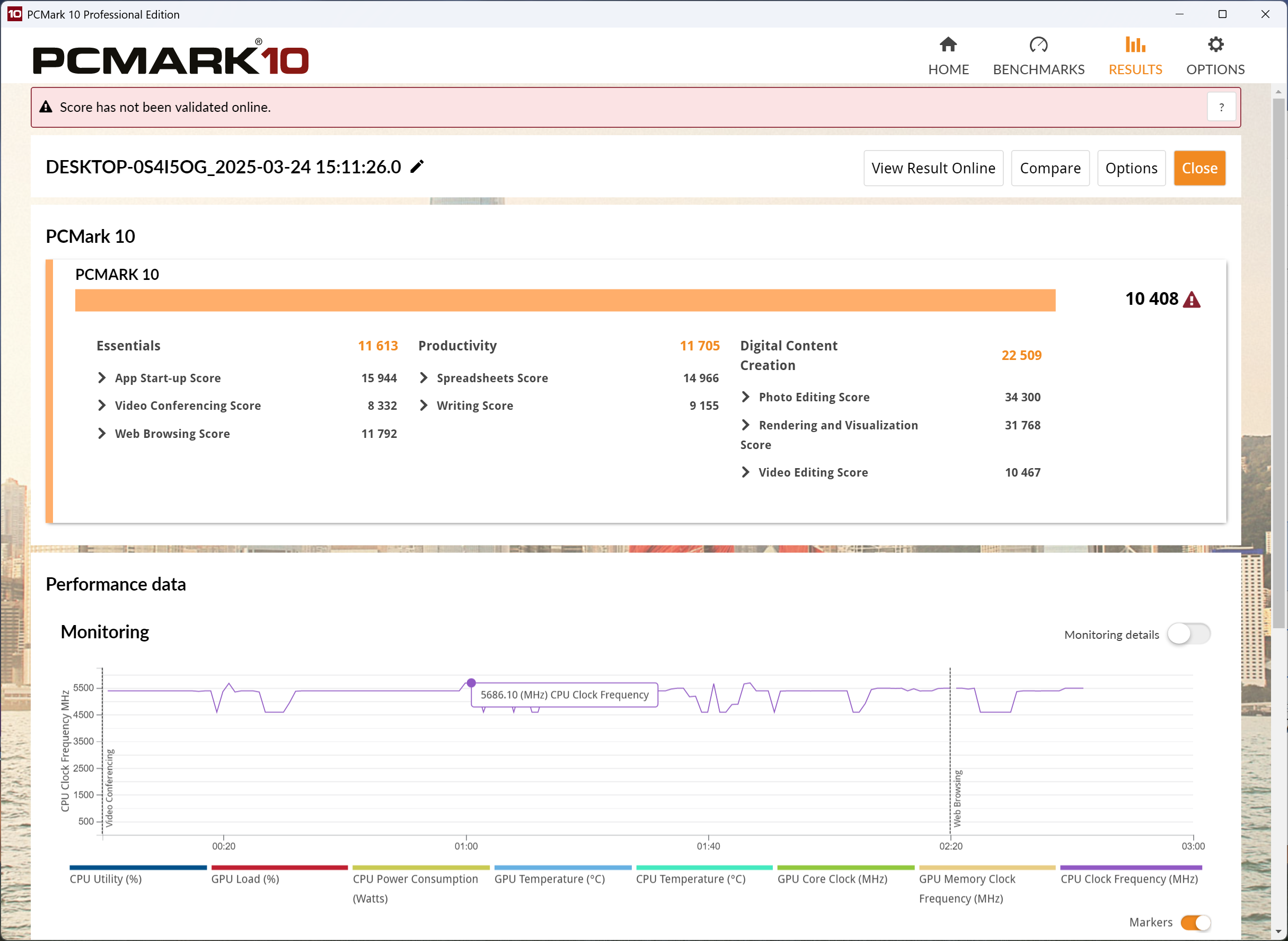

電腦整體性能測試,則以 PCMark 10 來進行,可分別針對 Essentials 基本電腦工作,如 App 啟動速度、視訊會議、網頁瀏覽性能進行評分,而 Productivity 生產力測試,則以試算表與文書工作為測試項目,至於 Digital Content Creation 影像內容創作上,則是以相片 / 影片編輯和渲染與可視化進行測。

Core Ultra 285K 獲得了 10408 分,電腦基準性能 Essentials 有著 11613 分,生產力則有 11705 分,搭配了 RTX 5080 FE 在數位內容創造獲得 22509 分的高成績;記錄的資料顯示測試時 CPU 時脈最高達到 5.7GHz。


▲ PCMark 10

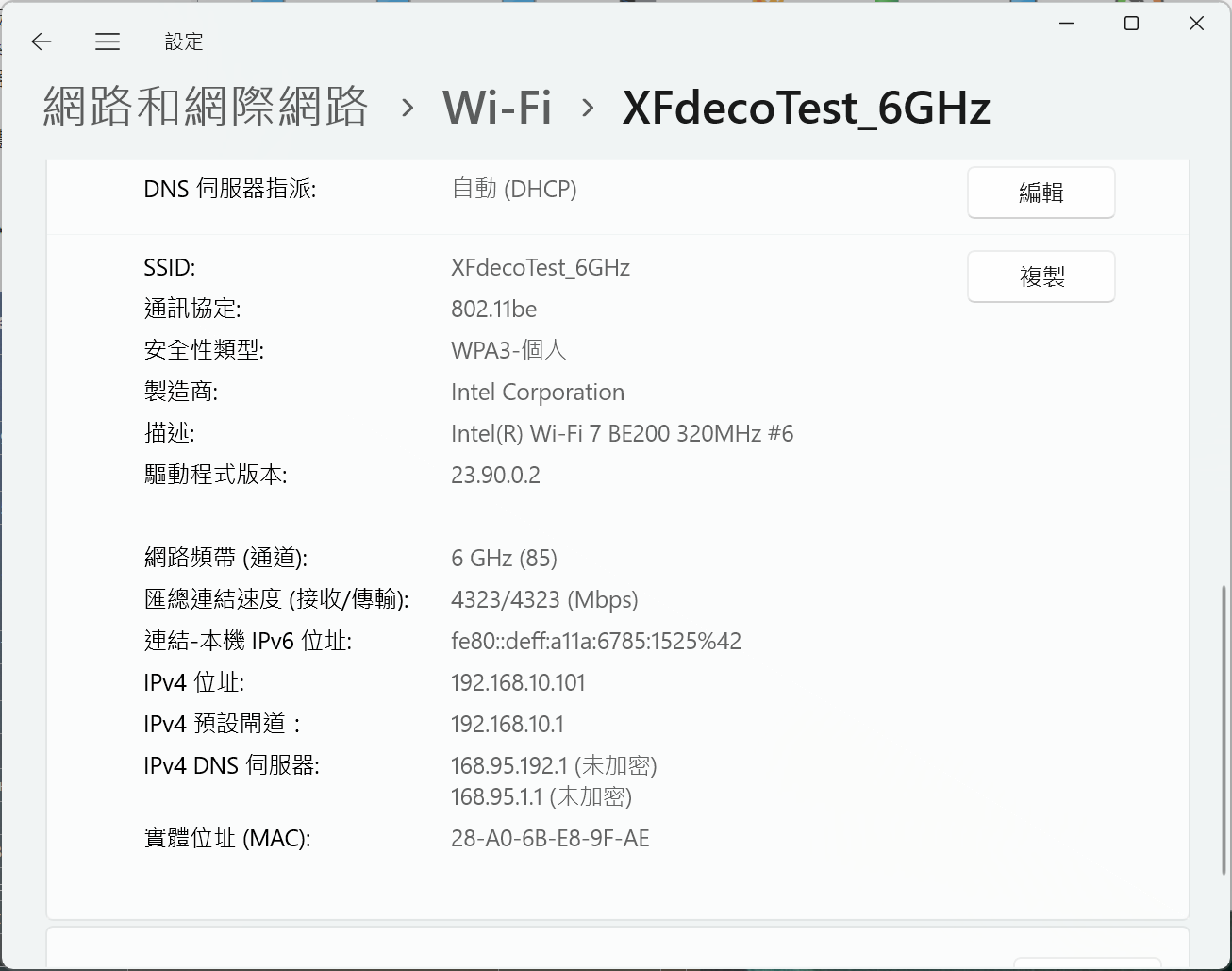

無線網路方面 N9 Z890 採用 Intel BE200 Wi-Fi 7 320MHz 無線網路晶片,通過實際連上 Wi-Fi 7 無線網路 6GHz 頻段,理論傳輸值顯示為 4323 Mbps。


▲ Wi-Fi 7,6GHz 網路的速度容易受到距離影響而衰減



結論

NZXT N9 Z890 主機板是一款外觀向的產品,與現今主流張牙舞爪的硬派與競技風設計不同,這張主機板結合了 NZXT 獨特的簡潔造型與俐落的線條,不過多堆砌元素的設計與現今扁平化的浪潮也不謀而合,能夠良好的與自家產品搭配組合出更亮麗的外型。

擴充方面老實說就不算是十分出色,不知道是為了外觀考量還是有其他的限制,就只有一個 PCIe 5.0 x16 用於連接高性能的顯示卡等裝置和另一個 PCIe 4.0 x16 (x2) 用於額外的擴充,對於只玩遊戲玩家來說應該夠用,但是若是還有其他連接需求可能就稍顯不足。硬碟的部分五組 M.2 硬碟插槽,以及四個 SATA 連接埠就屬於正常配置,可以滿足大部分使用者的需求。

網路規格方面,Realtek 5GbE 乙太網路 + Intel BE200 Wi-Fi 7 網卡屬於前段班的配置,甚至已經超越了大部分人家中的路由器配置,畢竟擁有 5GbE 乙太網路的路由器仍然還不算是主流,這部分就算是個能夠戰未來的配備。

這張主機板就是為了連動其他 NZXT 的周邊而生的,只為讓玩家組出更加一體化且風格一致的電腦,不過為了獲得這個外觀的代價也不小,目前 NZXT N9 Z890 在原價屋的售價為NTD$ 21,990 元,純以規格來看,雖然還是有頂級處理器供電與網路功能這兩個亮點,但與同價格的其他主機板相比還是略顯寒酸,就看玩家們在外觀與功能上如何做取捨了。

目前 NZXT 的主機板全線產品皆在台灣提供了獨步全球的五年保固,以發票的購買日為準無須註冊,並且在保固內只換新品,若遇停產產品也會直接免費升級為同級新品,決不折價,為台灣消費者們提供最頂級的保障。

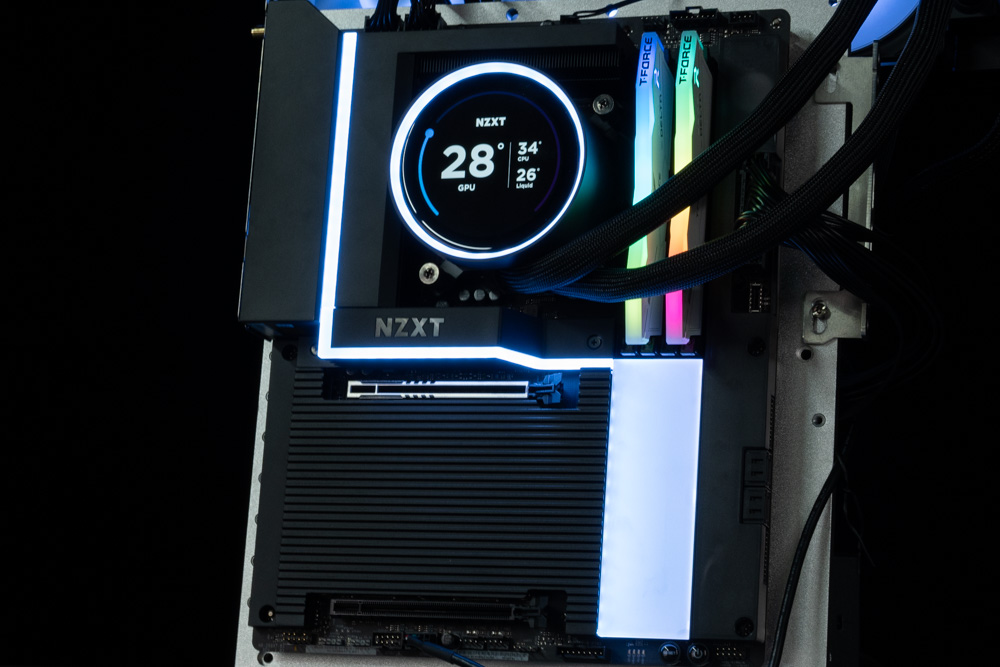

▲ 好看是真的好看,貴也是真的貴
