ASRock B860M STEEL LEGEND WIFI 主機板開箱 | M-ATX設計、12+1+1+1+1 相供電
適用於 Intel Core Ultra 200 系列的平價系主機板 ASRock B860M STEEL LEGEND WIFI，採用了 mATX 尺寸設計，12+1+1+1+1 相 SPS 供電能夠滿足在不超頻前提下的供電需求，並搭配了大尺寸的 VRM 散熱器保證使用上的穩定性，擴充方面也提供了包括了 PCIe 5.0 x4 在內的四組 M.2 硬碟插槽，與配備了金屬馬甲的 PCIe 5.0 x16 擴充槽，滿足主流玩家的使用需求。
規格：
尺寸：mATX
處理器支援：Intel Core Ultra 200 Series
處理器腳位：Intel LGA 1851
CPU 供電相：12+1+1+1+1 相 Powe Stage
晶片組：Intel B860
記憶體： 4 x DIMM, MAX 256GB, DDR5 8666+(OC)
顯示輸出：HDMI 2.1、DisplayPort 1.4、Thunderbolt 4 Type-C（HDCP 2.3）
擴充插槽：1 x PCIe 5.0 x16
儲存埠：4 x SATA 6Gb/s、1 x M.2 PCIe 5.0 x4、3 x M.2 PCIe 4.0 x4
網路：Realtek RTL8125BG 2.5GbE LAN
無線：Intel AX211 802.11axe Wi-Fi 6E 2×2、BT 5.3
音訊：Realtek® ALC1220 Audio Codec
USB埠：1 x USB 3.2 Gen 2 Type C（前置）、4 x USB 2.0（前置）、1 x Thunderbolt 4 Type-C、1 x USB 3.2 Gen 2、4 x USB 3.2 Gen 1、2 x USB 2.0
RGB：3 x ARGB 4-1pin
FAN：2 x 4-pin CPU、1 x 4-pin AIO PUMP、4 x 4-pin System Fan
ASRock B860M STEEL LEGEND WIFI 主機板開箱
ASRock B860M STEEL LEGEND WIFI 是一款主打性價比的入門主機板，採用了 12+1+1+1+1 相 Powe Stage 供電設計，對於 B 系列不能超頻的規格來說綽綽有餘，並配有淺金屬色調的散熱馬甲，確保性能發揮的穩定。
B860M STEEL LEGEND WIFI 擁有 4 組 M.2 硬碟插槽，1 個 PCIe 5.0 ×4 與 3 個 PCIe 4.0 x4；受尺寸限制，PCIe 插槽就只有一個 PCIe 5.0 x16。
網路方面採用了 Realtek 的 2.5 GbE 網卡與 Intel AX211 WI-FI 6E 無線網路組合，屬於目前主流的合理配置；音效的部分則使用了 Realtek ALC1220 音效晶片，不過輸出只有 In/Mic兩個 3.5mm 音訊接口，但保留了 SPDIF 光纖輸出。
▲ ASRock B860M STEEL LEGEND WIFI 外箱
▲ 背面標註著產品規格與特色說明
ASRock B860M STEEL LEGEND WIFI 採用了淺色系的設計，白色的 PCB 搭配淺灰色的金屬馬甲，主機板檔板上方的馬甲則畫上了代表了 STEEL LEGEND 的 S 標誌，剩下的插槽等元件則使用了黑色的撞色布局。

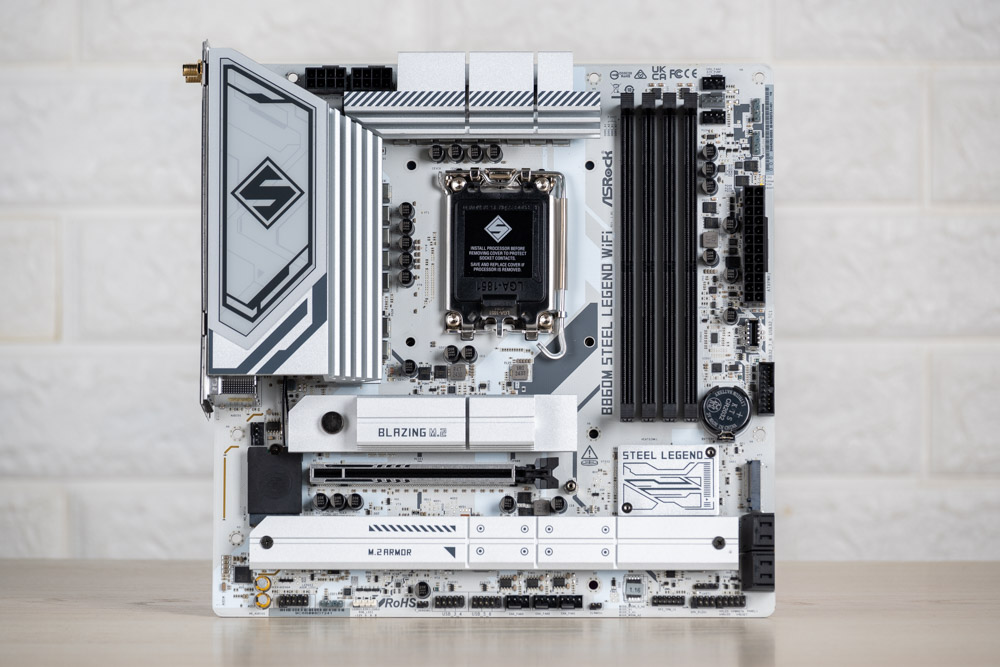

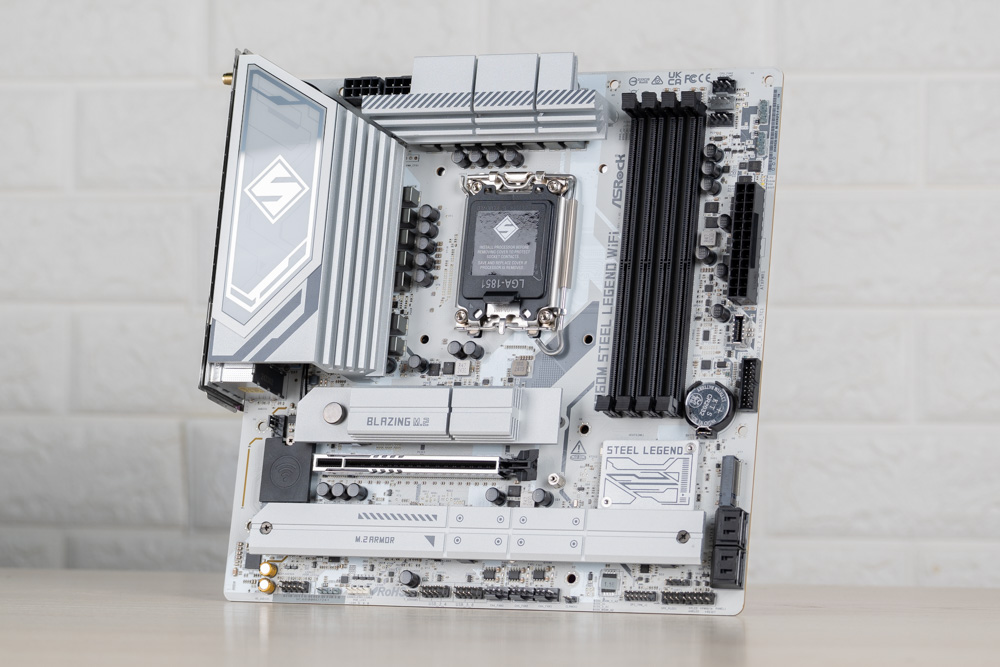

▲ ASRock B860M STEEL LEGEND WIFI 正面
▲ 背面整面都是灰色
隨主機板附送的配件還有兩本手冊、兩隻 Wi-Fi 天線、兩條 SATA 線、M.2 硬碟螺絲與溫度感測器，還有一塊硬質的華擎小盾標可以貼在自己喜歡的地方。
▲ 配件一覽
ASRock B860M STEEL LEGEND WIFI 主機板簡介 – 處理器供電與記憶體
首先來到主機板的上半部，ASRock B860M STEEL LEGEND WIFI 系列擁有4 條 DIMM DDR5 插槽，支援最高 256GB 容量與 CDIMM DDR5 8666+(OC) 的超頻實力。
而在主板右上角這區，則是設計有 ATX 24-pin 主機板供電、前置 USB 3.2 Gen2 插槽與 USB 3.2 Gen1 插槽。此外，這裡還有處理器風扇PWM針腳與兩個 ARGB 4-1pin 插槽。

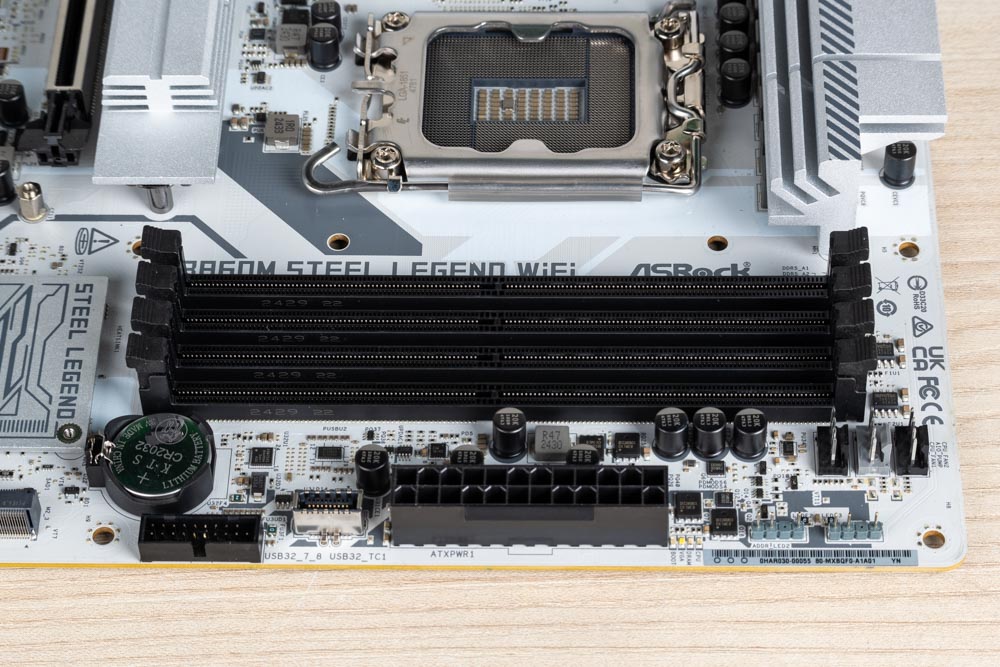

▲ 主機板右上角 ATX 24-pin、USB 3.2 Gen 2 Type C、USB 3.2 Gen1、4 DIMM DDR5
主機板採用 LGA 1851 腳位支援 Intel Core Ultra 200S 系列處理器，搭配 12+1+1+1+1 相 Power Stage 供電，並使用了大體積的金屬馬甲鎮住供電元件。
▲ LGA 1851 插槽與 VRM 散熱

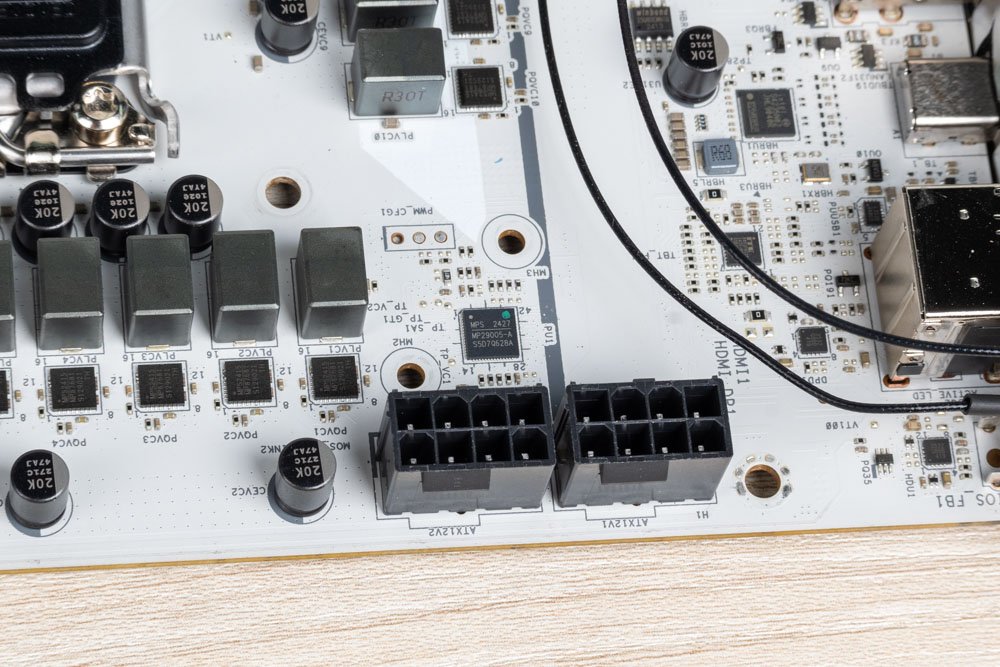

▲ CPU 使用雙 8-pin 供電，供電控制採用了 MPS MP29005-A PWM 控制器
ASRock B860M STEEL LEGEND WIFI 主機板簡介 – 擴充與存儲
再來將視角向下移動，B860M STEEL LEGEND 主機板提供了 4 組 SATA 6Gb/s，位於主機板的右側，能適用於連接大容量傳統硬碟存放冷資料的場景，或滿足光碟機的連接需求。
▲ 側邊連接埠
PCIe 的部分算是這張主機板的短版，受限於尺寸限制，就只提供了一條全長的 PCIe 5.0 x16。M.2 的部分倒是成功了塞入了四組插槽，其中最上面的規格為 PCIe 5.0 x4，下面的三組則是 PCIe 4.0 x4。

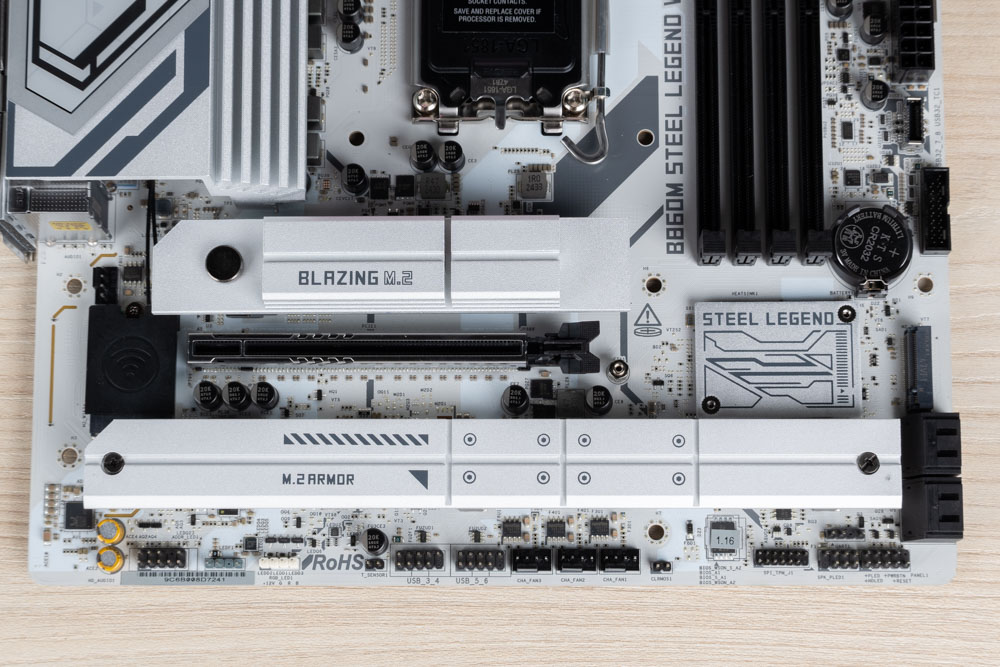

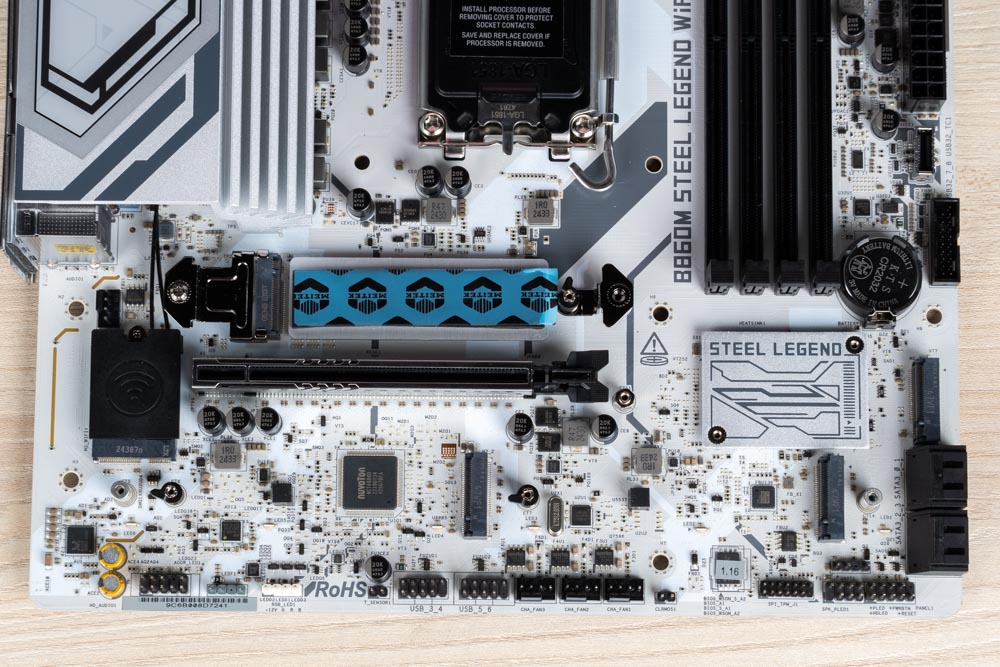

▲ PCIe 插槽配置
▲ 拿掉馬甲即可一窺硬碟插槽的配置，也能看到unvoTon NCT6686D 環控晶片、FLASH BACK2 晶片與 BIOS 晶片坐落於此，BIOS 晶片上的貼紙代表了出場時搭載的韌體版本

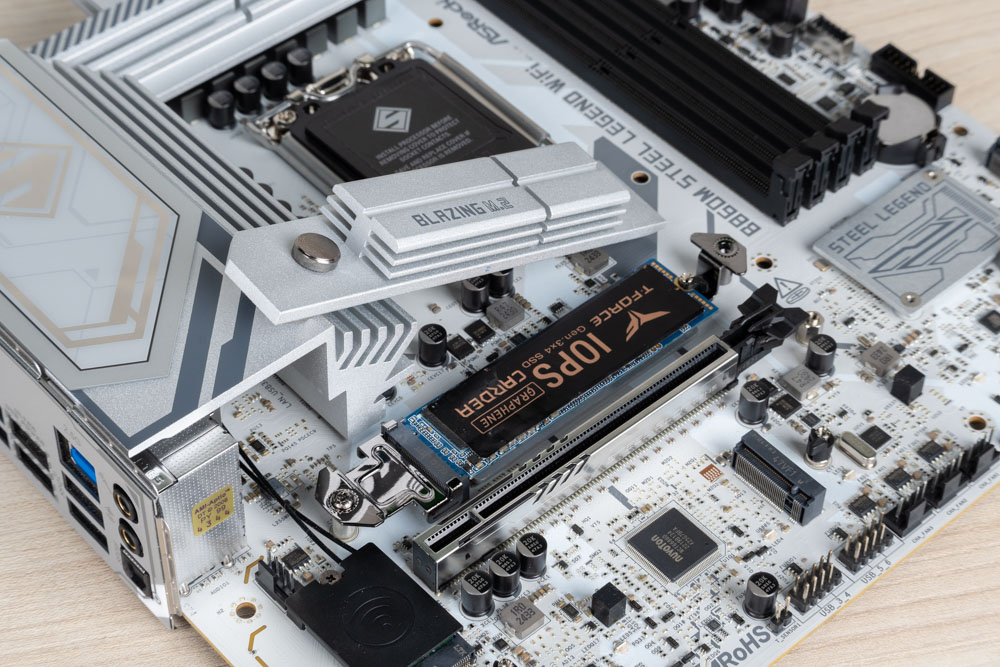

▲ 第一條硬碟插槽的散熱馬甲有快拆機構的設計
▲ 下面的兩條也搭配了快拆螺絲

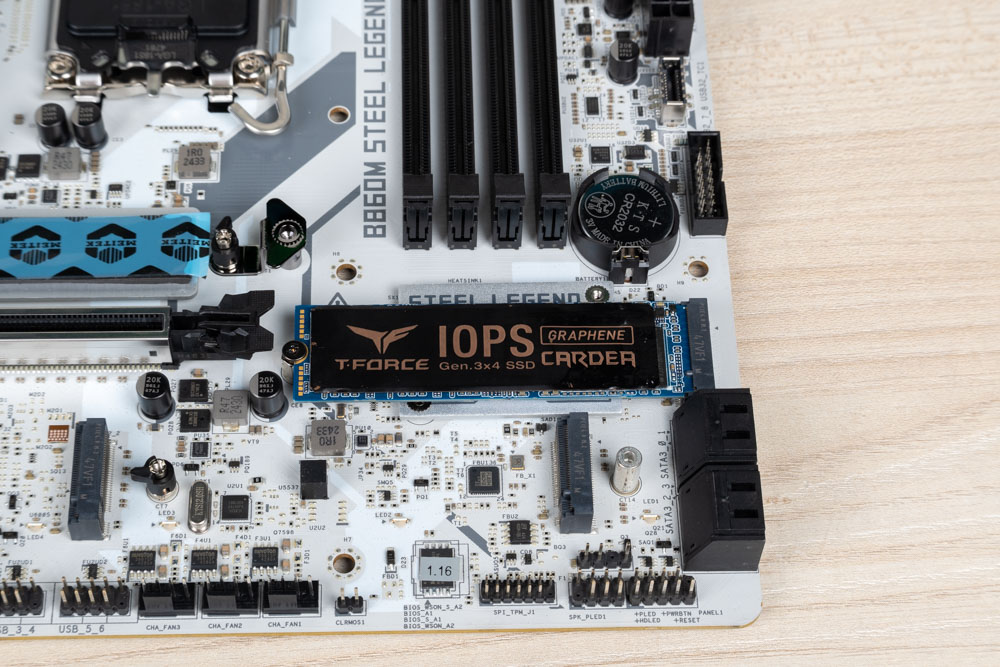

▲ 最特別的是這個插槽，直接橫越蓋在了晶片組馬甲之上，並使用隨附的螺絲進行固定，這個位置就沒有配備額外散熱馬甲了
▲ 硬碟散熱馬甲
ASRock B860M STEEL LEGEND WIFI 也搭配了 RGB 燈珠的設計，就位於下方硬碟馬甲內側。
▲ 燈效展示
ASRock B860M STEEL LEGEND WIFI 主機板簡介 – 後面板 I/O 連接埠
ASRock B860M STEEL LEGEND WIFI 配備了一體式I/O 面板，提供了 DisplayPort、HDMI 與 Thunderbolt 4 Type-C 等三組顯示輸出。USB 方面則有一組 Thunderbolt 4 Type-C、兩組 USB 3.2 Gen 2 Type-C、四組 USB 3.2 Gen 1 以及兩組 USB 2.0。
網路方面則有一個 2.5GbE RJ-45 有線網路，以及用於連接 Wi-Fi 6E 無線網路的天線連接埠；音效方面僅有 In/Mic 兩組 3.5 音源插孔，不過保留了 SPDIF 光纖輸出。
▲ 一體式後 I/O
▲ Intel JHL9040R Retimer 用於提供 Thunderbolt 4 的功能，asmedia ASM1074 則負責 USB 的部分

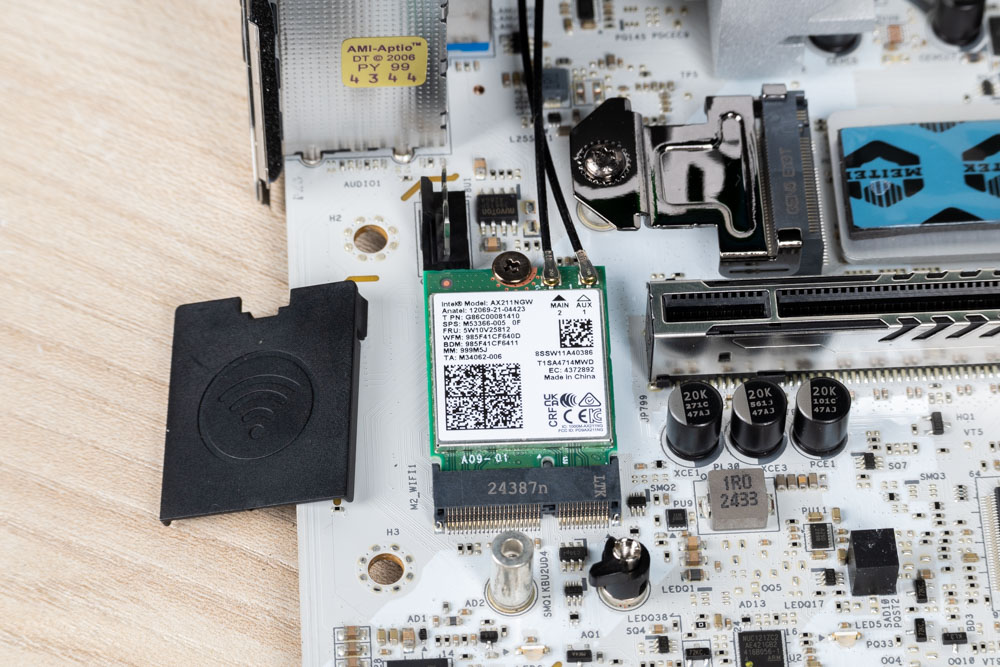

▲ Intel AX211 Wi-Fi 6E 無線網卡能夠支援 6G 的網路頻段，提供更快的速度與更低的延遲

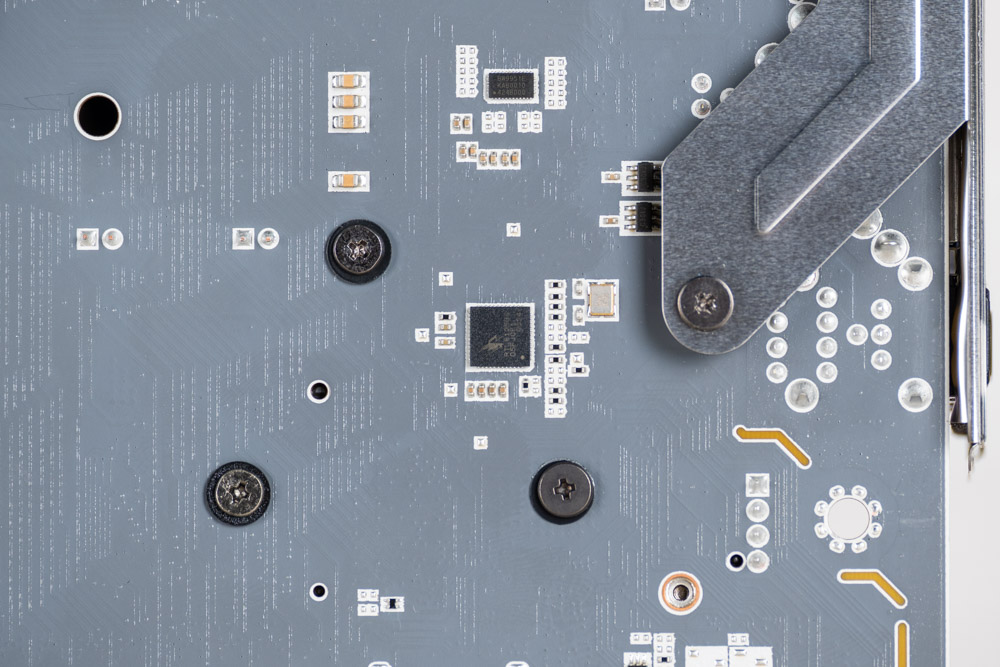

▲ Realtek RTL8125BG 2.5GbE 網路晶片被配置於主機板背面
▲ Realtek ALC1220 音效晶片與電容
ASRock B860M STEEL LEGEND WIFI 主機板 BIOS 功能

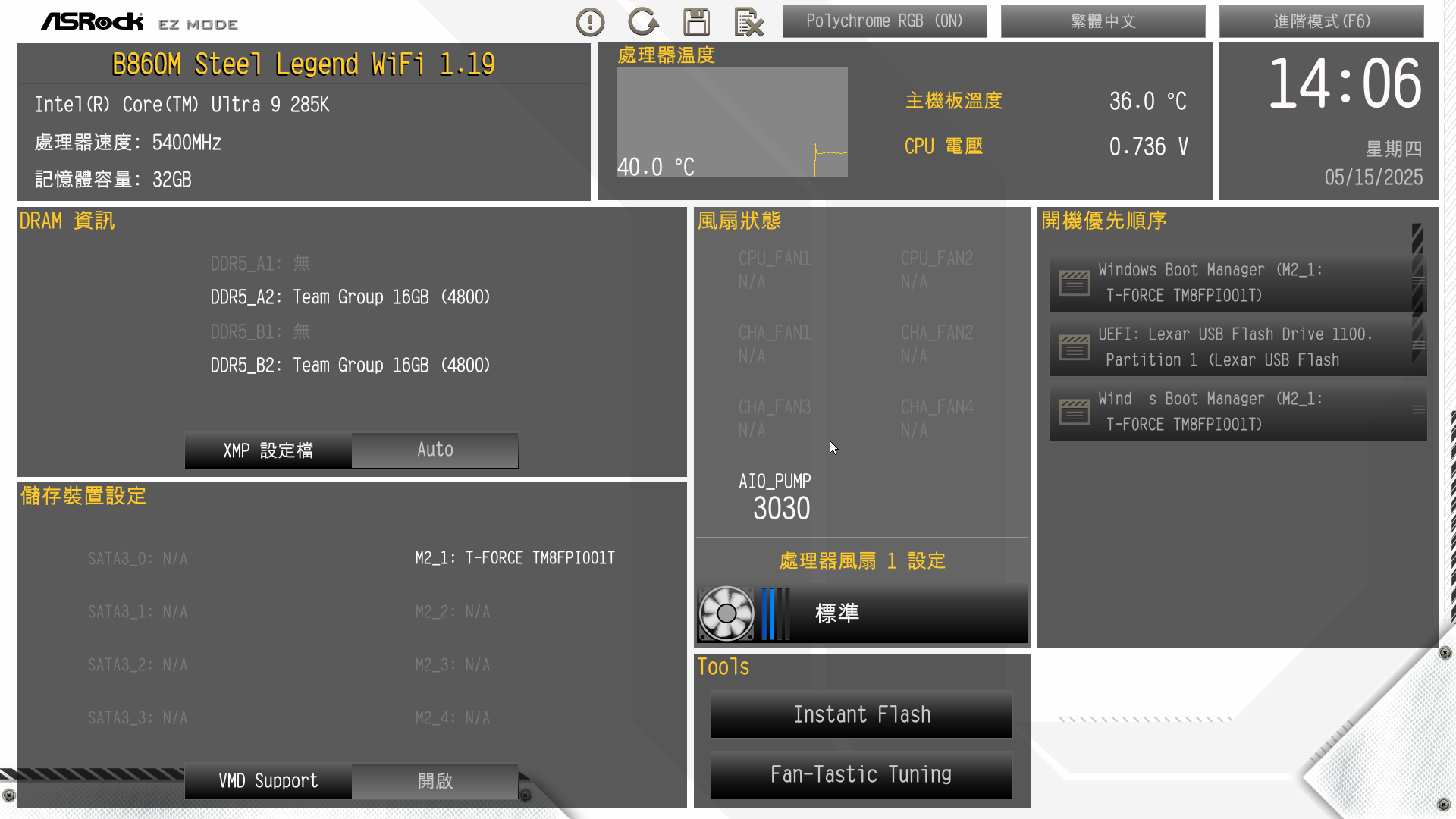

EZ BIOS 頁面可以看到主機板與處理器、記憶體、風扇與硬碟等基本資訊，也能簡單的套用 XMP 或 EXPO 超頻設定、切換預設風扇邏輯與調整開機順序等功能。
▲ EZ BIOS
從右上角的按鈕就可以切換至進階模式，超頻工具中可以透過 Power Delivery Profile 的選項解除處理器的功耗上限；CPU 設定可以力調整 P-core 和 E-core 的倍頻，並且有同一核心、特定核心與全核超頻的選項，不過由於 Intel 對 B 系列主機板的限制，以 285K 為例最高就只能設定至 54。
▲ 進階超頻工具可以調整 Intel Default Mode 與 ASRock Extreme Mode

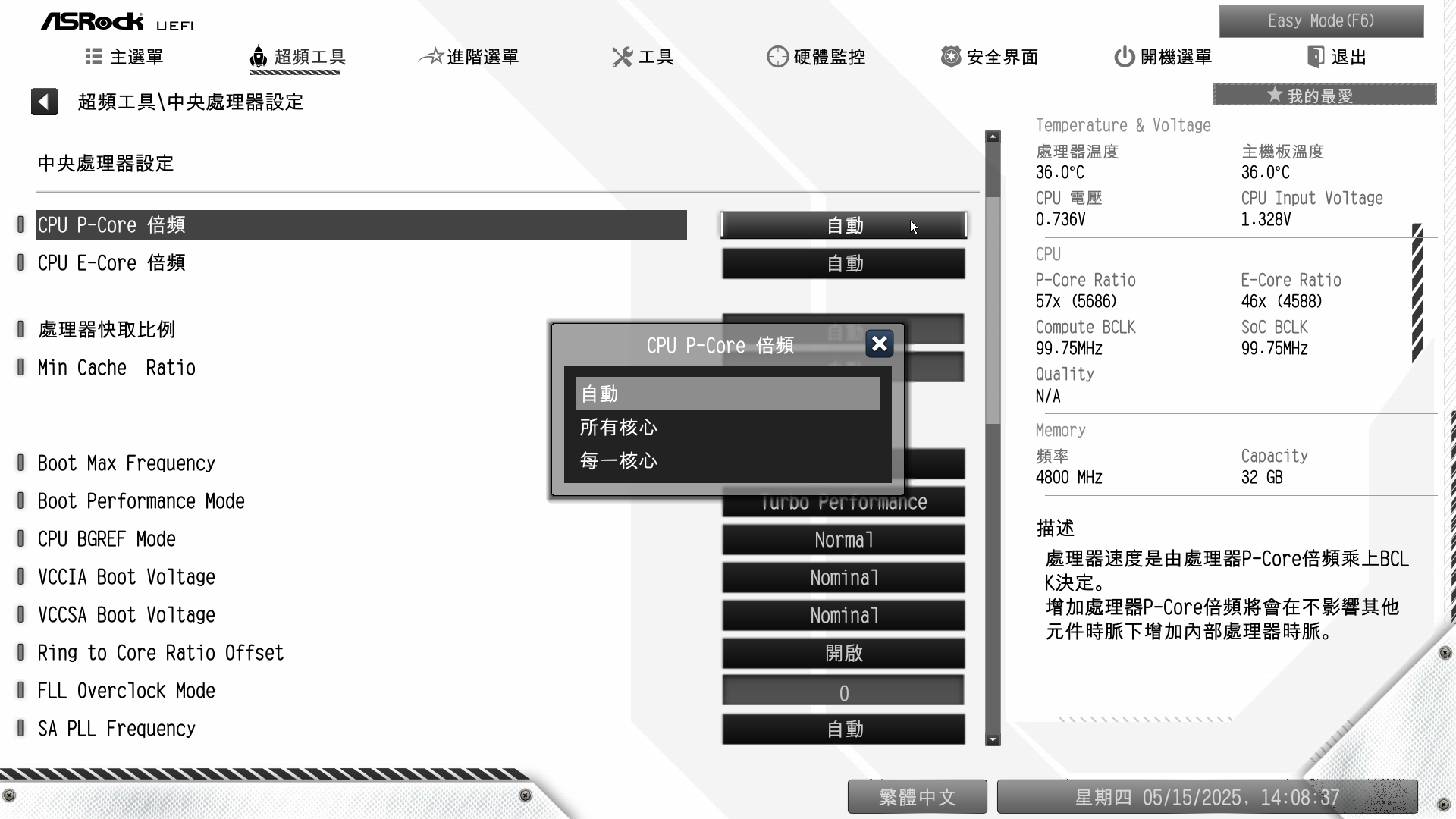

▲ CPU 倍頻設定
記憶體超頻方面，不但可以直接套用 Intel XMP 設定，還可以倒反天罡使用 AMD EXPO 的超頻設定檔，搭配測試的是 Crucial DDR5 Pro 5600 16GB x 2，能夠直接套用 XMP1 設定檔的 5600 時脈。

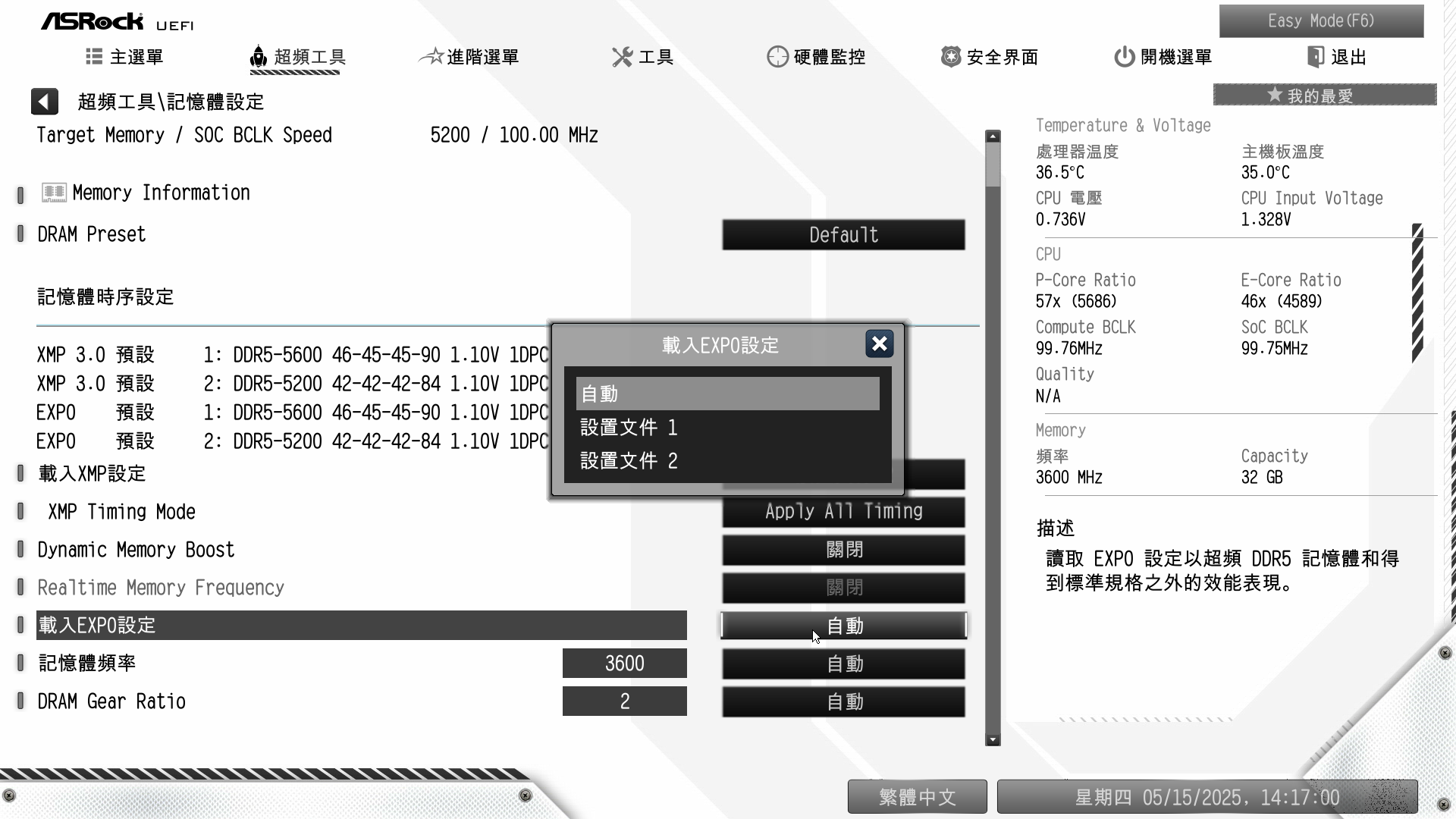

▲ 載入超頻設定檔

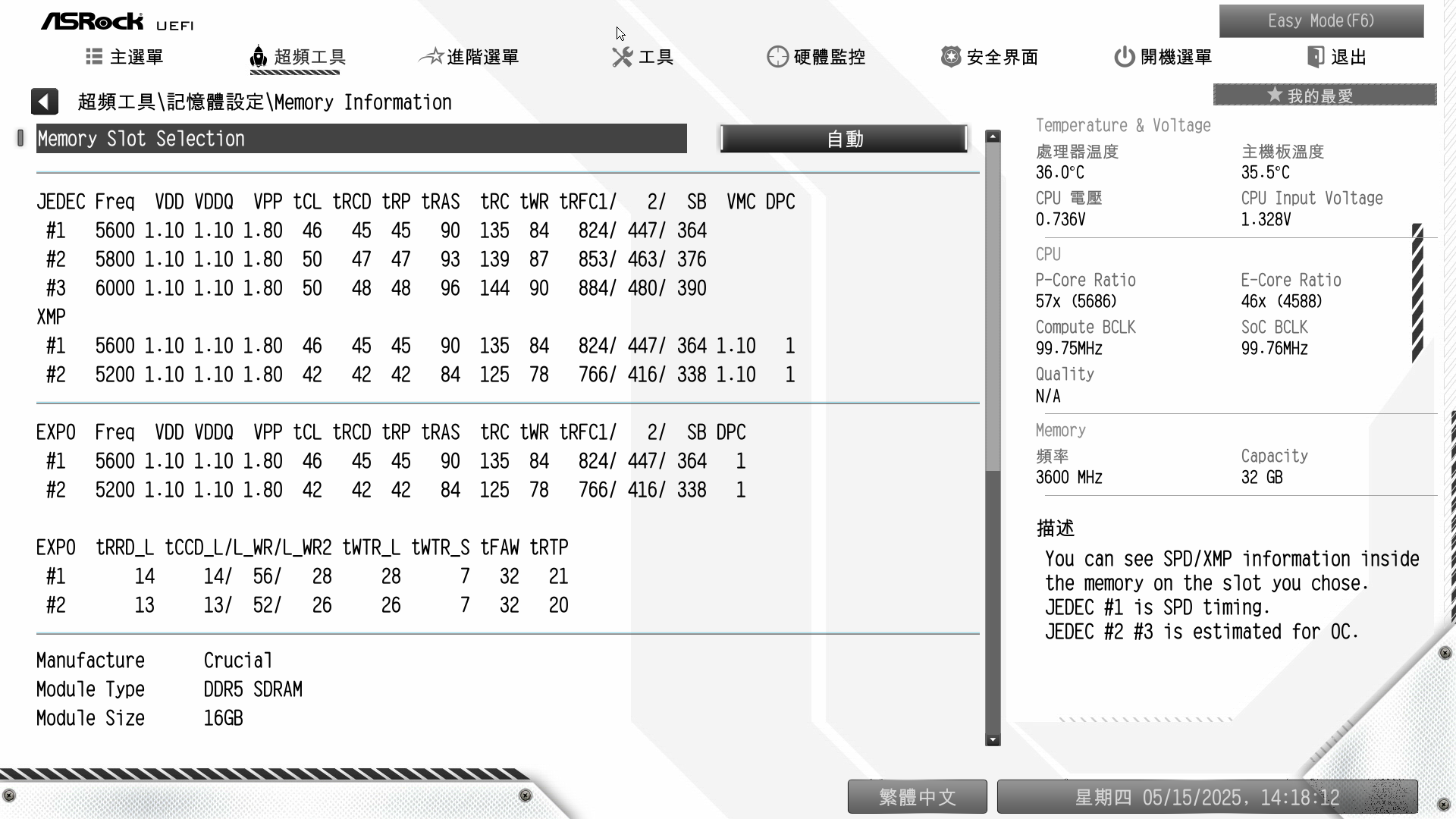

▲ 記憶體 SPD 資訊
進階選單中可以找到 CPU 相關的設定功能，像是關閉核心、C States 等；而晶片組設置中也可以調整包含顯示輸出、Re-Size BAR、與 PCIe 和 M.2 的連接設定。

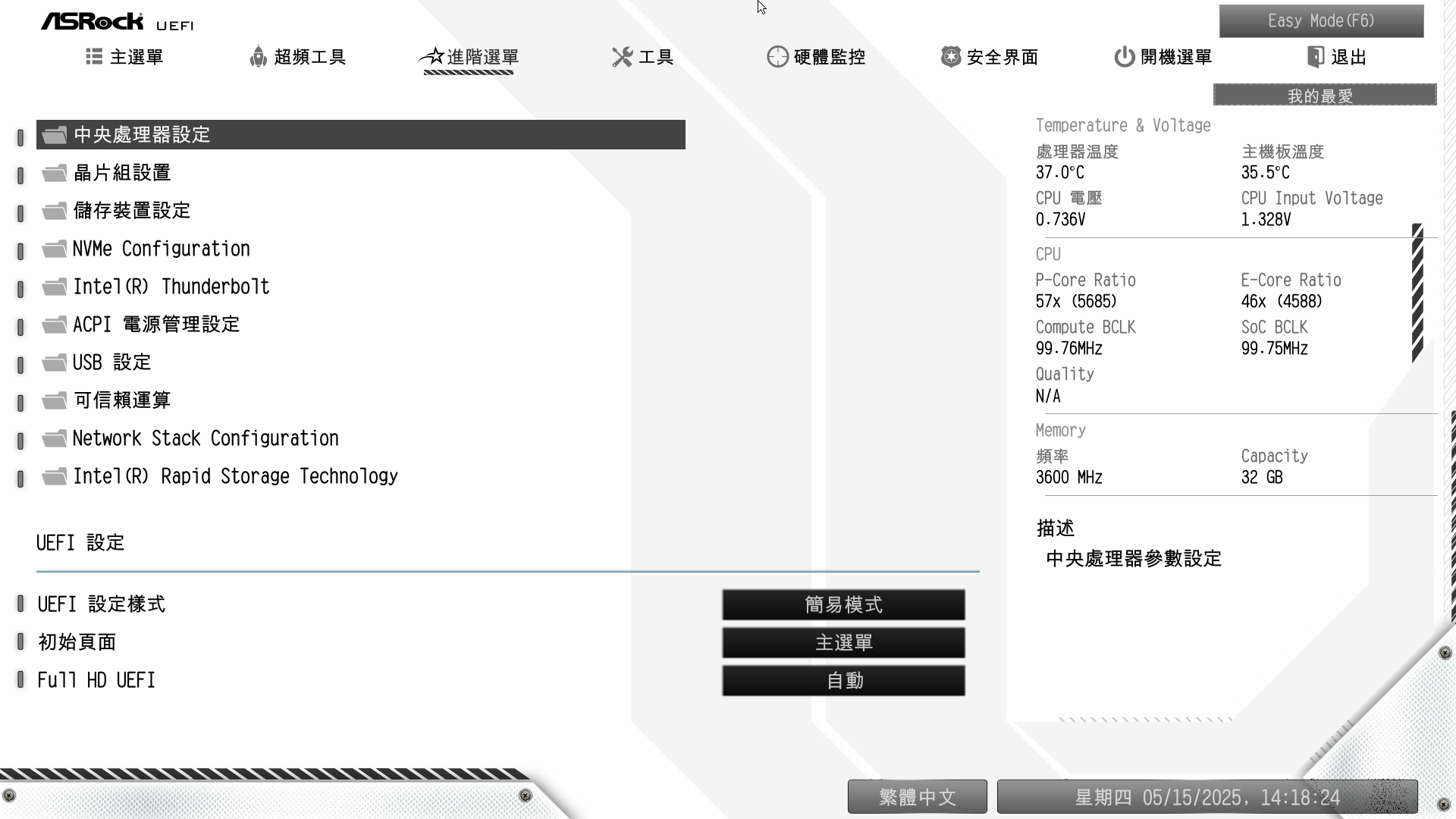

▲ 進階選單
工具選單中，media sanitization 可以用於清除硬碟中的資訊，BIOS 與 MEI 更新的功能也能在此找到。

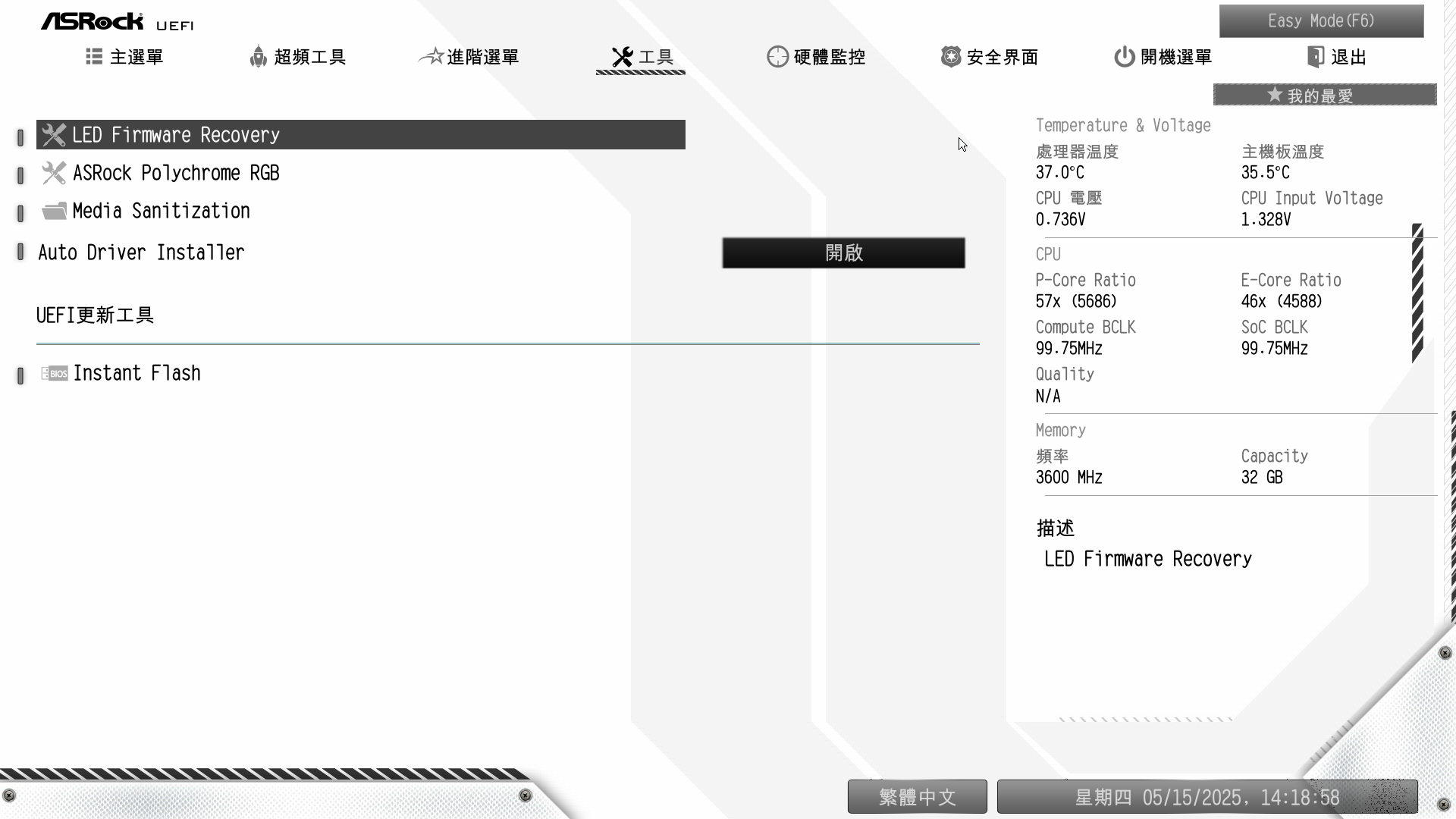

▲ 工具選單
硬體監控頁面可以檢視各種溫度與電壓數據，也能對風扇的轉速與模式做細部的個別調整。
▲ 硬體監控頁面

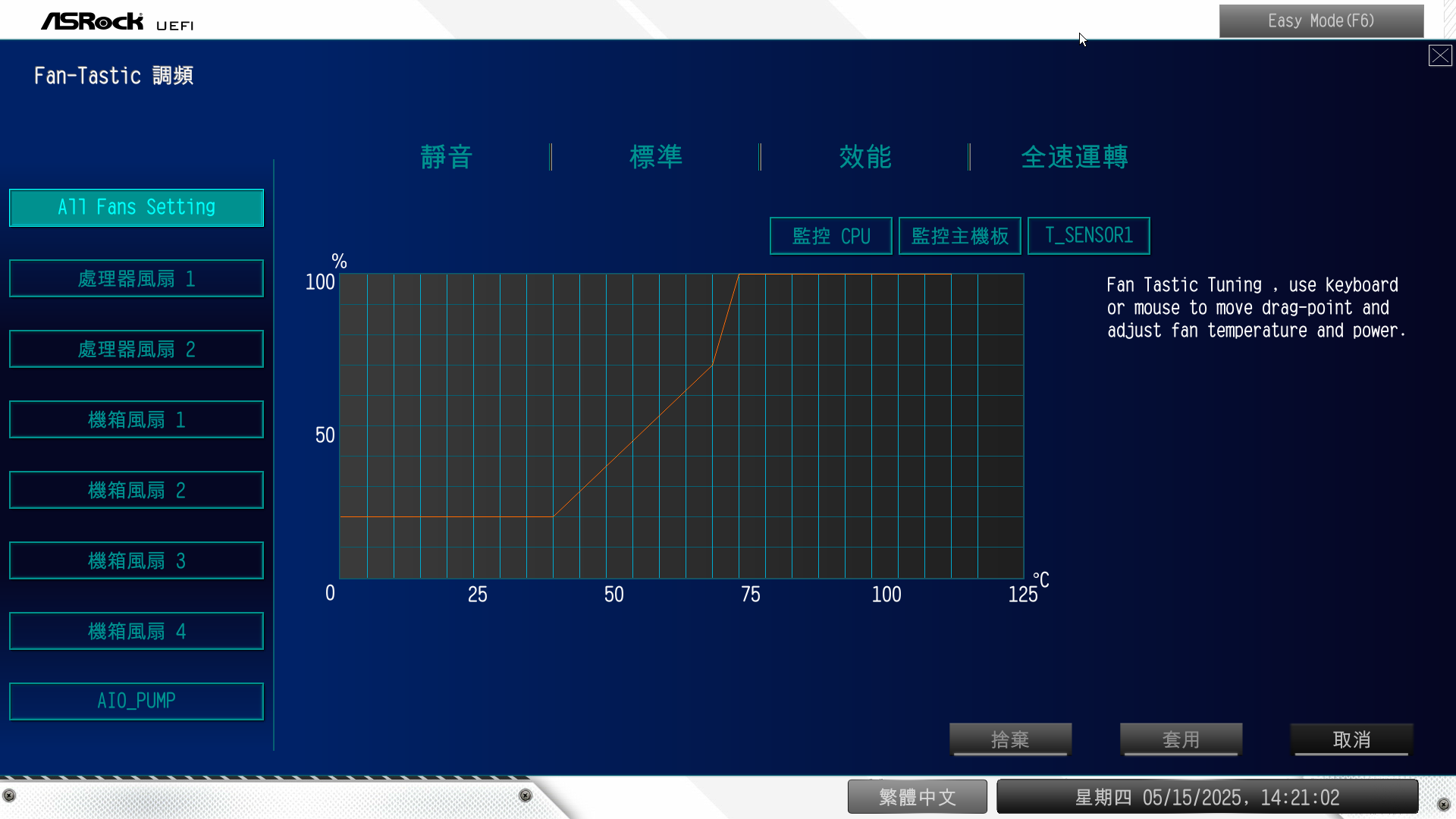

▲ Fan-Tastic 風扇調整頁面

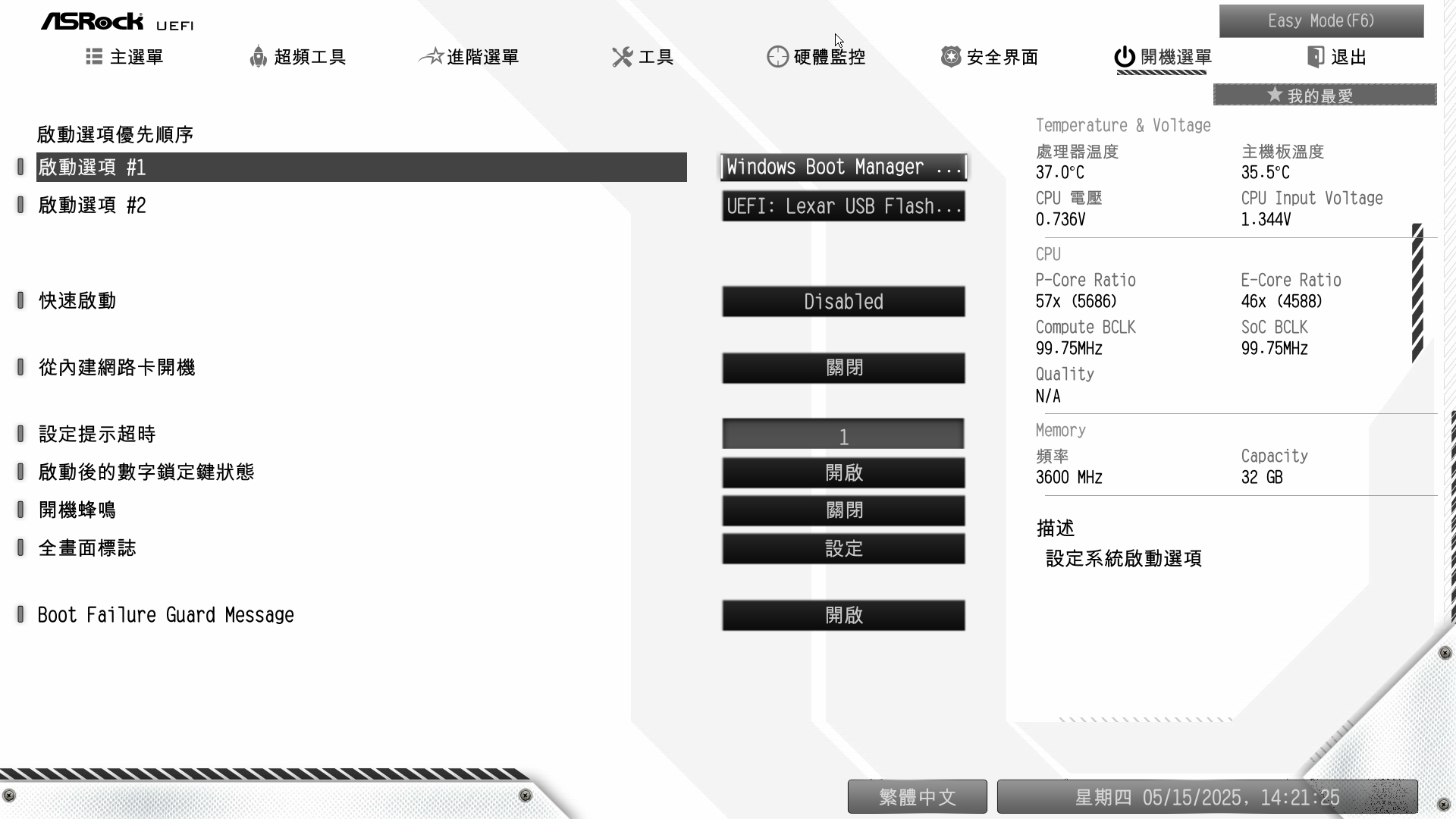

開機選單就是常規的各項啟動選項，可以調整開機模式與順序。
▲ 開機選單
ASRock B860M STEEL LEGEND WIFI 主機板效能測試
效能測試方面，則使用常見的幾套 CPU 渲染、電腦效能測試與遊戲效能進行測試。處理器則使用 Intel Core Ultra 285K、Crucial DDR5 Pro 5600 與 NVIDIA GeForce RTX 5080 FE，設定上採用 ASRock Extreme Mode、XMP 8600 的設定。
測試平台
處理器：Intel Core Ultra 9 285K
主機板：ASRock B860M STEEL LEGEND WIFI
記憶體：Micron Crucial DDR5 Pro 5600 ( 2 x 24GB )
顯示卡：NVIDIA GeForce RTX 5080 FE
系統碟：T-FORCE CARDEA IOPS 1TB
散熱器：ROG STRIX LC II 360 ARGB
電源供應器：FSP Hydro PTM PRO ATX3.0 (PCIe5.0) 1200W
作業系統：Windows 11 24H2 專業版

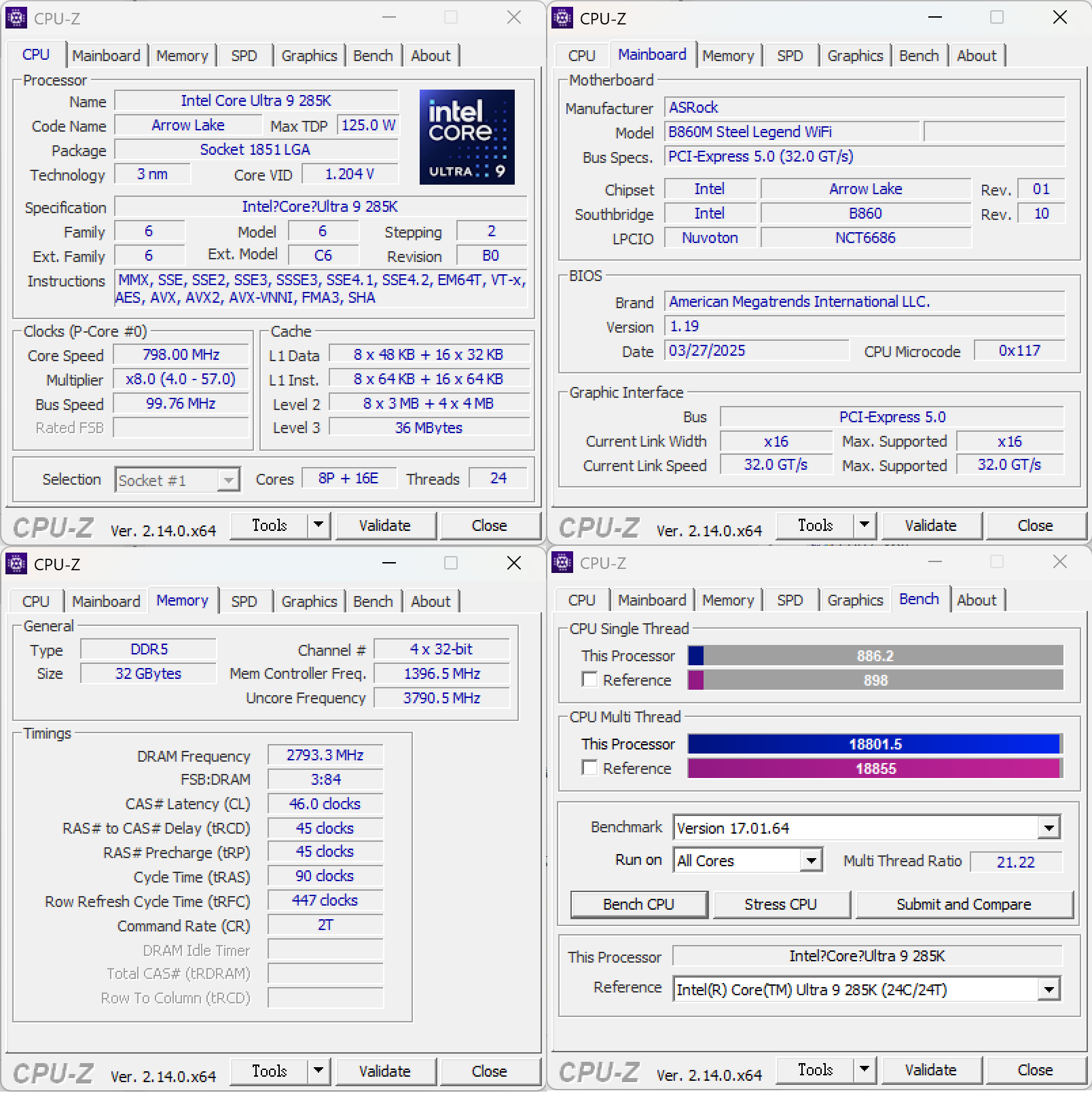

CPU-Z 檢視 Intel Core Ultra 285K 資訊，代號 Arrow Lake 採用 TSMC N3B、N5P、N6 製程與 Intel 1227.1 Foveros 3D 進行封裝的處理器。285K 具備 8P+16E 的 24 核心 24 執行緒，搭配 ASRock B860M STEEL LEGEND WIFI 主機板、BIOS 1.19。記憶體則是 DDR5 UDIMM 16GBx2 5600。
▲ CPU-Z
CINEBENCH 2024 新版本全面採用 Cinema 4D 預設的 Redshift 渲染引擎開發，並包含 GPU、CPU 的完整測試並支援跨平台的性能比較，這也帶給 CPU 更強悍的渲染測試；而 CINEBENCH R23 成績一併附上方便玩家對比參考。
Core Ultra 285K 在 2024 版本獲得 CPU nT 2312 pts、1T 139 pts 的性能；R23 版本 CPU nT 41991 pts、1T 2278 pts 的成績。

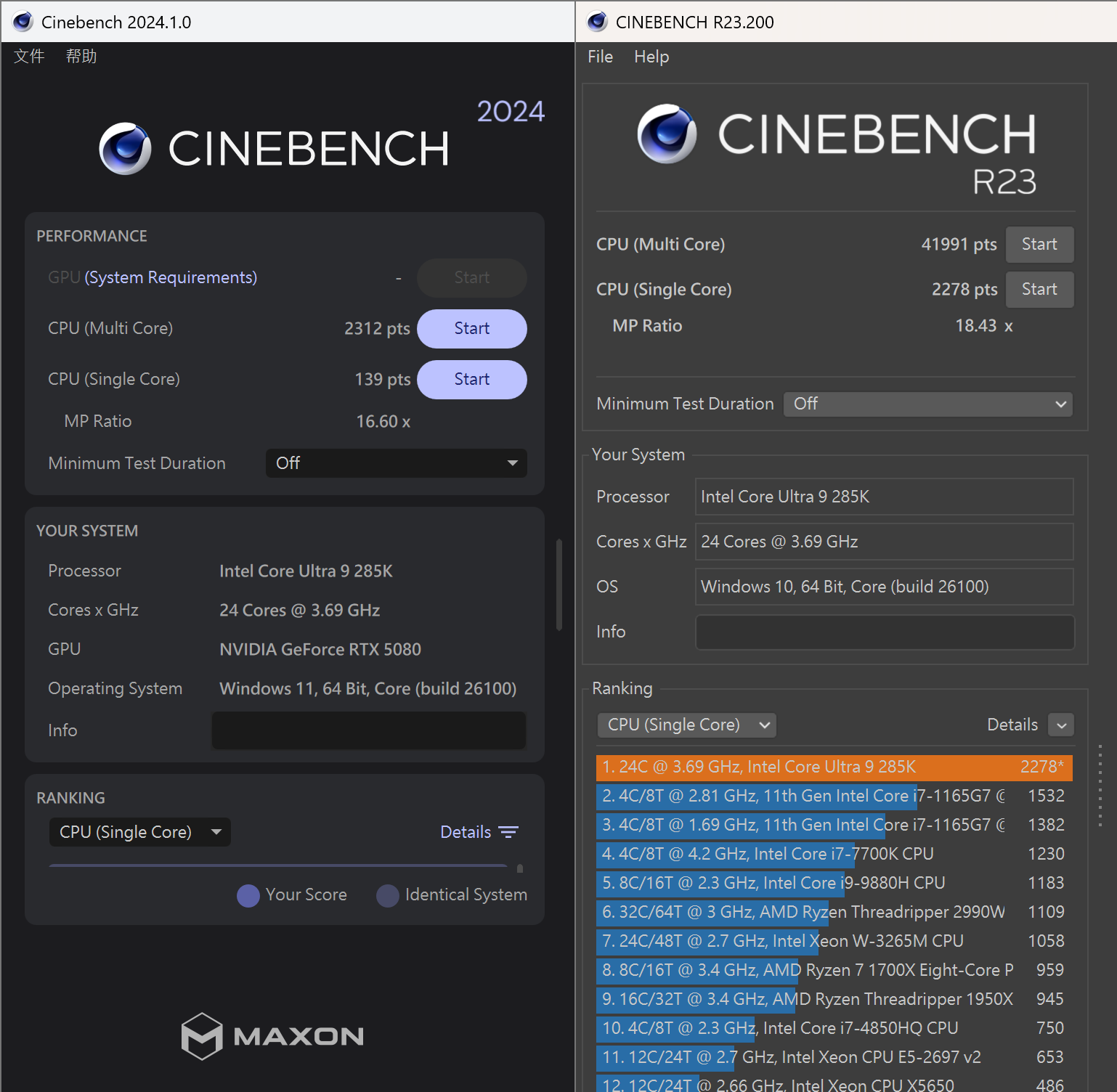

▲ CINEBENCH 2024 與 R23

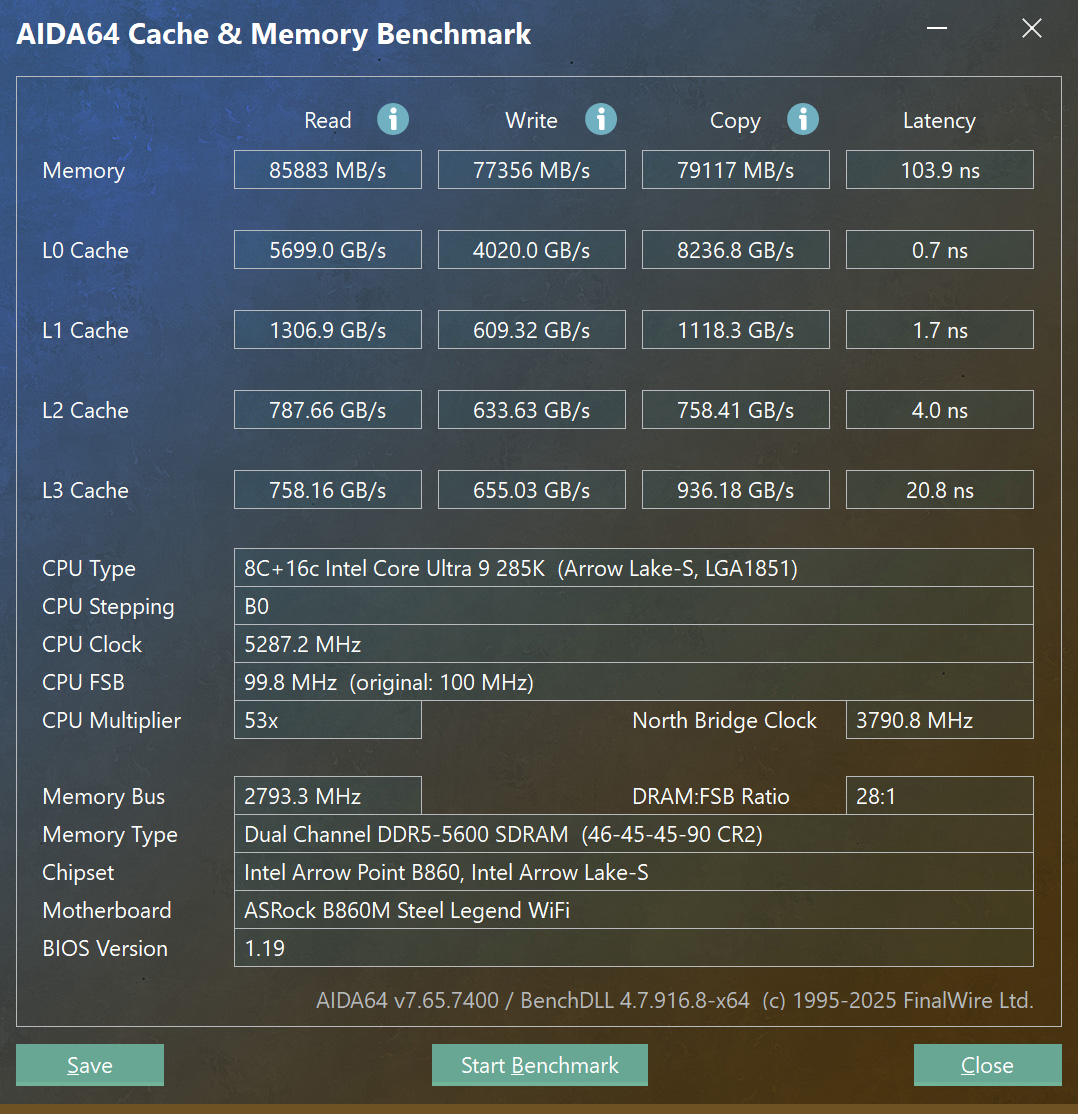

AIDA64 記憶體與快取測試，記憶體使用 Crucial DDR5 Pro 5600，搭配 ASRock B860M STEEL LEGEND WIFI 主機板，記憶體讀取 85883 MB/s、寫入 77356 MB/s、複製 79117 MB/s、延遲 103.9 ns 的表現。
▲ AIDA64 記憶體與快取速度測試

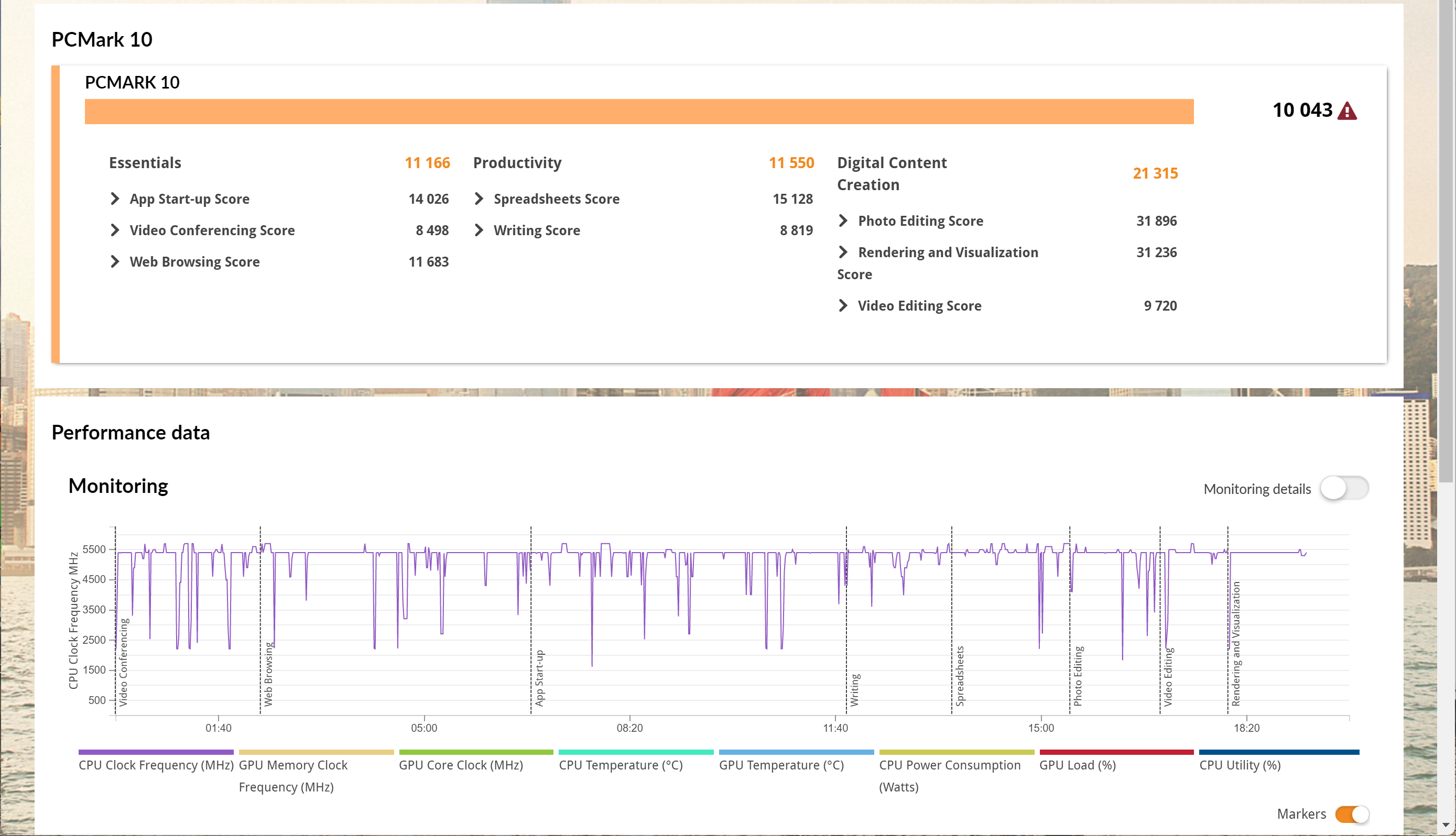

電腦整體性能測試，則以 PCMark 10 來進行，可分別針對 Essentials 基本電腦工作，如 App 啟動速度、視訊會議、網頁瀏覽性能進行評分，而 Productivity 生產力測試，則以試算表與文書工作為測試項目，至於 Digital Content Creation 影像內容創作上，則是以相片 / 影片編輯和渲染與可視化進行測。
Core Ultra 285K 獲得了 10043 分，電腦基準性能 Essentials 有著 11166 分，生產力則有 11550 分，搭配了 RTX 5080 FE 在數位內容創造獲得 21315 分的高成績。
▲ PCMark 10
無線網路方面 ASRock B860M STEEL LEGEND WIFI採用 Intel AX211 Wi-Fi 6E 無線網卡，通過實際連上 Wi-Fi 6 無線網路 6GHz 頻段，理論傳輸值顯示為 2402 Mbps。
▲ Wi-Fi 6E
結論
雖然是採用 B860 晶片組的中階主機板， ASRock B860M STEEL LEGEND WIFI 在性能表現並沒有明顯劣勢，即使面對本代最頂級的處理器 Intel Core Ultra 285k 也可以完美適用，並且記憶體相容性也表現優良，除了處理器不能超頻以外沒有明顯短板。
擴充方面，受限於本身 mATX 的板型限制，只提供了一條 PCIe 5.0 x16 的插槽供連接顯示卡使用，如果有另外的介面卡連接需求就不太適合選擇這塊，不過 M.2 倒是仍然保留了四組的配置，另外還有四個 SATA 插槽可供使用。
無線網路使用的是 Intel AX211 Wi-Fi 6E 方案，目前 Wi-Fi 7 的配套路由器價格仍然十分高昂，因此選用這款前一代的頂級 Intel 網卡反而能夠有降本增效的效用，若是未來發現不夠用或還想升級，也可以輕鬆實現後期改裝。
目前 ASRock B860M STEEL LEGEND WIFI 主機板在原價屋的售價為 NTD$ 7,490 元；這款主機板透過犧牲了 PCIe 插槽的方式換取了更多的 M.2 硬碟插槽，如果是比較在意硬碟插槽數量的玩家那麼這款主機板就可以加入考慮看看。
