ROG MAXIMUS Z890 EXTREME 開箱測試 / 10GbE + WiFi-7 雙網、雙 TB5、6 x M.2、DIY 友善

作為 Intel 平台的頂規主機板「ROG MAXIMUS Z890 EXTREME」，在各方規格配置上，可謂極致典範，主流配置的豪華擔當；以 5 英吋 I/O 上蓋 LCD螢幕、完全覆蓋的ROG信仰裝甲，處理器採用 24 相 110A 極致供電，搭配熱導管直觸的VRM散熱器，加上滿血WiFi-7 320MHZ 與 10GbE + 2.5GbE LAN 三網連線，以及高速連接埠 TB5、USB-C / A 20Gbps 與10Gbps，更有獨家ROG SupremeFX 7.1與 DAC音效組合；各類 DIY 友善設計的 Q-DIMM.2 擴充卡、Q 式快拆安裝、ASUS DriverHub，提供 Intel 玩家全面的極致體驗。

規格
尺寸：E-ATX (30.5 cm x 27.7 cm)
處理器支援：Intel Core Ultra 200S
處理器腳位：Intel LGA 1851
CPU 供電相：Teamed 24+1+2+2 相Power Stages
(VCore 110A + VCCGT 90A + VCCSA 90A + VNNAON 80A)
晶片組：Intel Z890
BIOS：2 x 256Mb ROM、UEFI AMI BIOS
記憶體：4 x DIMM, MAX 256GB、DDR5 9200+(OC) CUDIMM、NitroPath DRAM
顯示輸出：
2 x Thunderbolt 5 Type-C ( DisplayPort 2.1，最高支援 8K 60Hz DSC mode)
1 x HDMI 2.1 (最高支援 8K 60Hz DSC mode )
Thunderbolt：2 x Thunderbolt 5 Type-C（PCIe、USB）
擴充插槽：
2 x PCIe 5.0 x16 ( CPU提供；支援 x16 或 X8 / X8 或 x8 / x4 / x4頻寬)
1 x PCIe 4.0 x4（Chipset提供；支援x4頻寬）
儲存埠：
CPU 提供，4 x SATA 6Gb/s、M.2_1 PCIe 5.0 x4、M.2_2 PCIe 4.0 x4、M.2_3 PCIe 5.0 x4、M.2_4 PCIe 5.0 x4；Chipset 提供，DIMM.2_1 PCIe 4.0 x4、DIMM.2_2 PCIe 4.0 x4
網路：2.5 GbE LAN ( Intel I226-V )、10GbE LAN ( Marvell AQC113-B1-C)
無線：Intel BE200 802.11be Wi-Fi 7 2×2 320MHz、BT 5.4
音效：ROG SupremeFX 7.1 ALC4082、ESS ES9219 QUAD DAC
後置 I/O USB埠：2 x Thunderbolt 5 Type-C、1 x USB-C 20Gbps、7 x USB-A 10Gbps
前置擴充 USB埠：1 x USB-C 20Gbps ( 60W PD/QC4+ 快充；最大 20 V / 3A)、1 x USB-C 10Gbps、2 x USB-A 5Gbps、2 x USB 2.0
RGB：2 x ARGB Gen 2 3-Pin、1 x ARGB Gen 2 6-Pin
FAN：1 x 4-Pin CPU Fan、1 x 4-Pin CPU OPT、4 x 4-Pin Other Fan、2 x 4-Pin W_PUMP+、1 x WB_SENSOR
隨附物品：說明書組、開瓶器、螺絲起子、隨身碟、DDR5 風扇支架、 2 x SATA 數據線、2 x ARGB 分接線 ( 1 拖 2 / 1 拖 3 )、2 x FAN 分接線、1 x熱敏電阻線、WiFi-7 天線、ROG Q-DIMM.2、備用快拆、支撐與導熱墊



ROG MAXIMUS Z890 EXTREME 開箱 / PCIe 5.0 雙顯卡、USB-C 20Gbps 60W、DIY 功能開關

ROG MAXIMUS Z890 EXTREME外觀上，有著大面積散熱裝甲的ROG信仰之眼，搭配 5 英吋全彩 LCD 螢幕的 I/O上蓋，整體吸睛搶眼，並且透過 ROG 本家的 Armoury Crate軟體，還可針對LCD螢幕進行多樣個人化設置，打造專屬玩家的視覺風格。

處理器方面，採用Teamed 24 相 110A VccCore + 1 相 90A VCCGT + 2 相 90A VCCSA + 2 相 80A VNNAON 的 Power Stages 供電設計，設有10K 黑色金屬電容、MicroFine鋁合金電感，並搭配VRM 鋁合金散熱器，採用熱導管串聯成 C 型散熱，為供電元件提供穩定散熱。

記憶體部分，則帶來獨家 DDR5 NitroPath記憶體插槽，支援最大 256GB 記憶體容量，採用縮短針腳與造型改良，有著高達 9200+MHz CUDIMM 超頻實力；並且設有ROG專屬的 DIY 友善設計 Q-DIMM.2 擴充卡槽，可再額外安裝兩條M.2 SSD，皆支援PCIe 4.0 x4頻寬 (晶片組提供)。

擴充方面，提供 2 根 PCIe 5.0 x16插槽，具備DIY友善Q-Release Slim 快拆設計，支援 PCIe 通道拆分，可靈活分配為單卡 x16 或雙卡 x8 / x8 或 x8 / x4 / x4 頻寬，滿足各類用途與雙顯卡效能；並還配有1 根PCIe 4.0 x4 插槽，方便擴充音效、擷取與USB埠等介面卡，支援專業擴充需求。

儲存方面，主板自帶各4 個SATA與M.2插座，其中 M.2 分有M.2_1、M.2_3、M.2_4 支援 PCIe 5.0 x4 頻寬，M.2_2 則支援PCIe 4.0 x4 頻寬，也具備DIY友善快拆 M.2 Q-Slide / Latch，方便玩家安裝；而M.2_3、M.2_4則與 PCIEX16(G5)_2，共用 CPU 通道頻寬，其拆分狀況留於後續說明。

網路提供 10GbE、2.5GbE LAN 與 Wi-Fi 7 320MHz 滿血無線網路，配有 Q-Antenna 天線快拆；音效則採用 Realtek ALC4082 音效晶片、搭配 ESS ES9219 DAC輸出；加上多達 20 個 USB連接埠可用，其中包含前置 USB-C 20Gbps 60W PD/QC4+ 快充、USB-C 10Gbps，後置2 個 Thunderbol 5、USB-C 20Gbps、7個USB-A / C 10Gbpes 等豪華的高速連接埠。

↑ 外盒旗鑑包裝，ROG經典風格搭配燙銀點綴，詮釋「ROG MAXIMUS Z890 EXTREME」。

↑ 打開外盒，初見主機板本體。

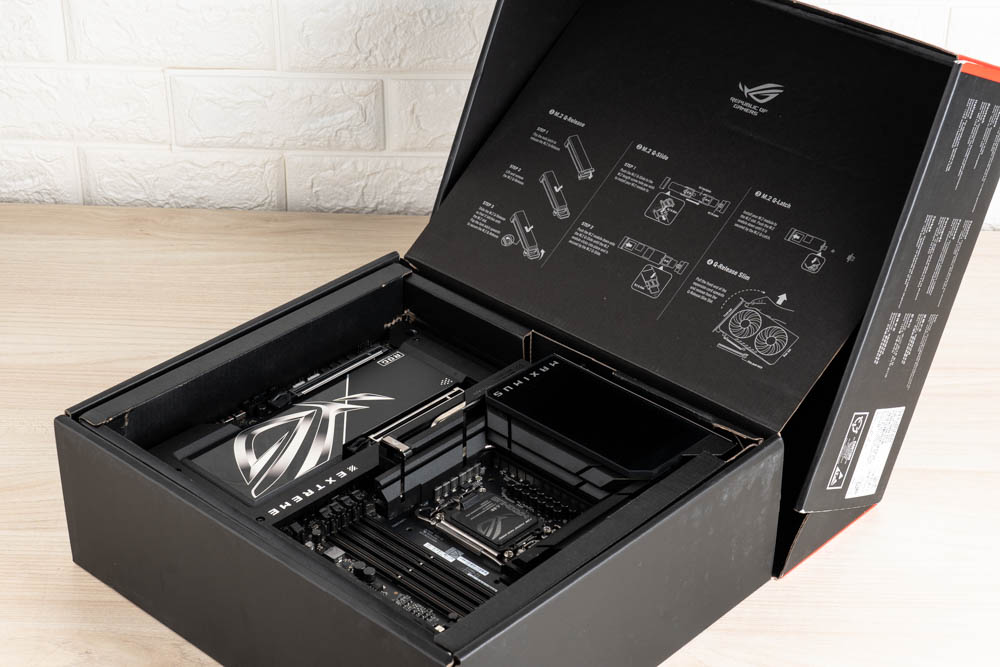

↑ 外盒頂部內，貼心標有 DIY友善快拆的安裝教學。

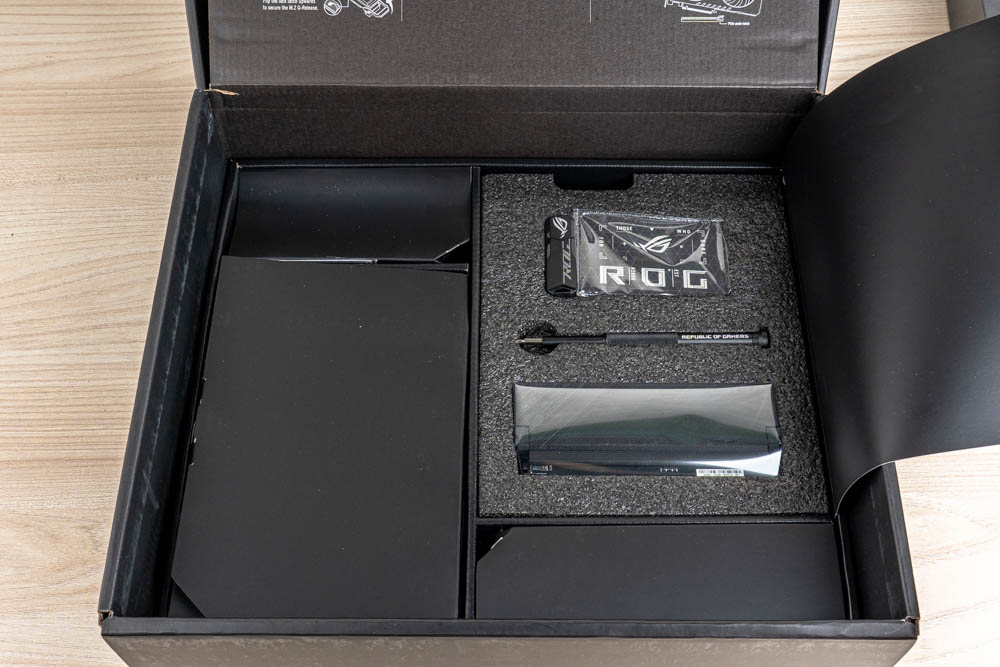

↑ 盒內擺設，採用單元區塊的擺設方式。



ROG MAXIMUS Z890 EXTREME延續本家經典黑系配色，作為外觀整體的視覺基調，搭配部分的霧面金屬磨砂、燙銀字樣作為視覺點綴；並將主視覺設置於I/O上蓋與主板下半部，即透過可個人化的 5英寸LCD螢幕、高反射質感的ROG信仰裝甲，詮釋「EXTREME」極致風範。

而背面外觀，同樣有著黑色霧面質感的散熱裝甲，另搭配 ROG 標誌與「EXTREME」字樣塗裝，以及機甲裝飾設計做為視覺點綴。

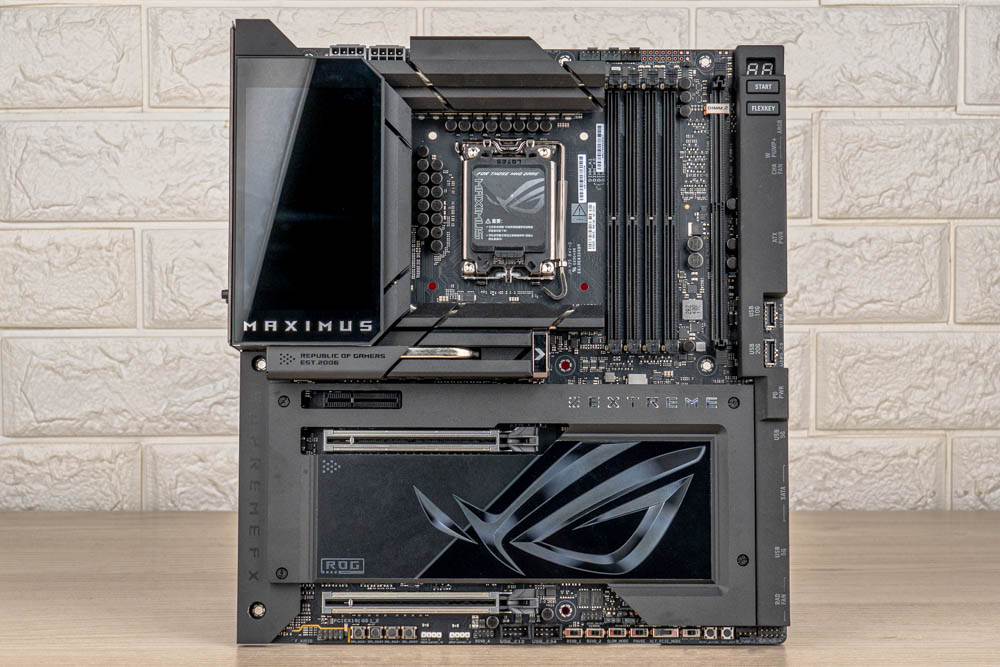

↑ ROG MAXIMUS Z890 EXTREME 主板正面。

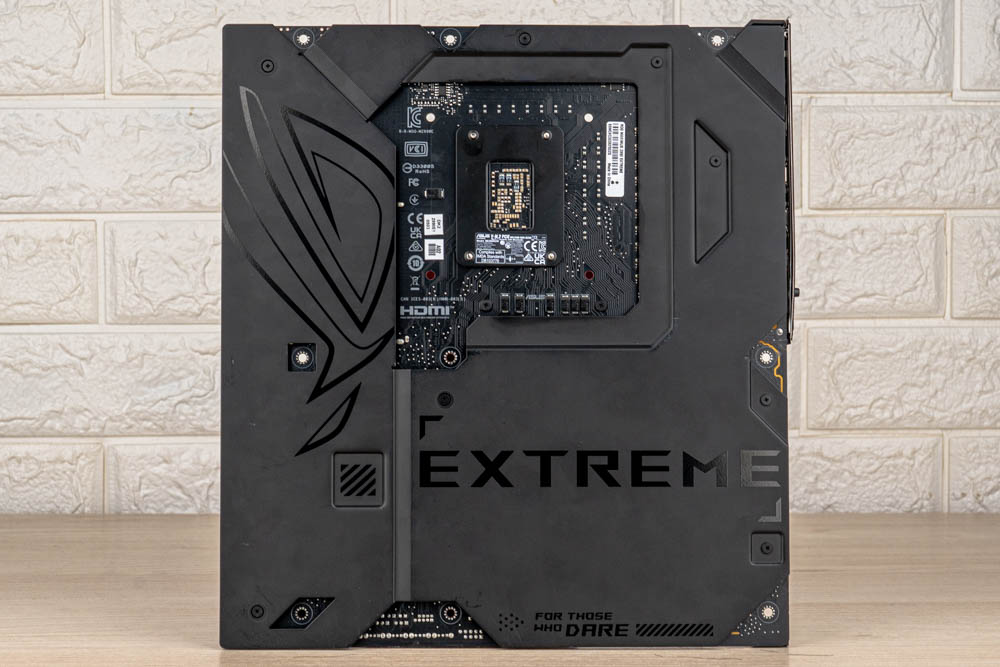

↑ 主板背面設有ROG EXTREME 塗裝的散熱裝甲。



主板右上區域，配有4 DIMM DDR5 NitroPath 記憶體插槽，採用NitroPath設計，將插槽內部針腳長度優化，形成倒鉤造型，進而強化記憶體安裝的穩固性，相較傳統設計帶來400MT/s 記憶體超頻空間；同時支援 256GB 最大容量擴充，以及高達 CUDIMM DDR5 9200+(OC)的超頻表現。

此外，還配置有DIY友善設計的ROG Q-DIMM.2擴充卡槽，設於記憶體旁邊，可再增加 2 條 PCIe 4.0 M.2 SSD，實現共6條 M.2 SSD 的安裝空間 ；並且設有 2個風扇與水泵插座，以及Probelt 測量點位、Q-LED 與 Q-Code 除錯功能、開機 / FlexKey鍵，方便玩家快速對故障做檢測調整。

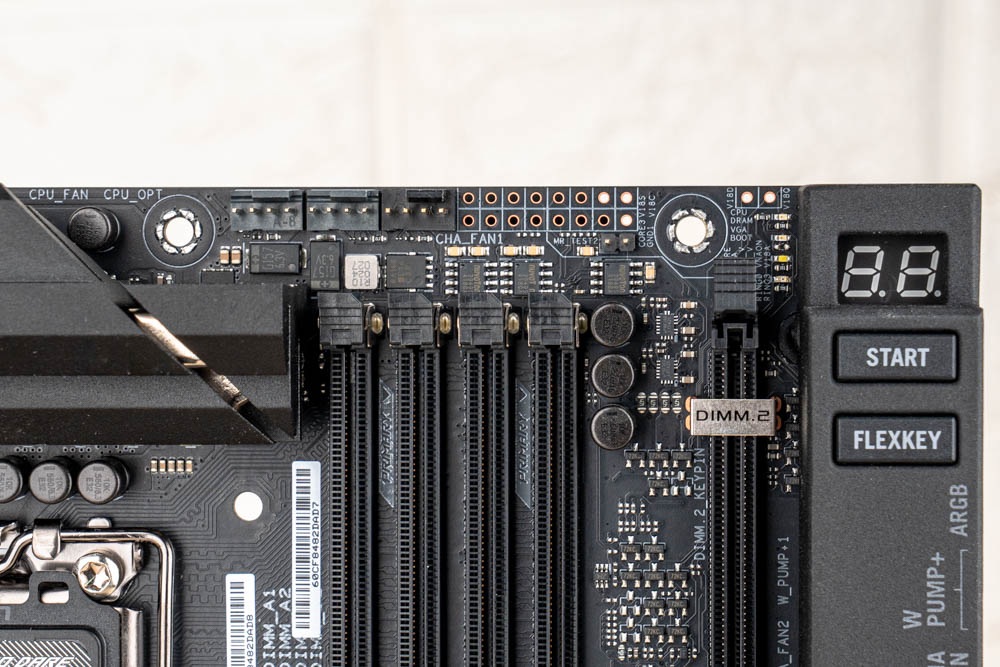

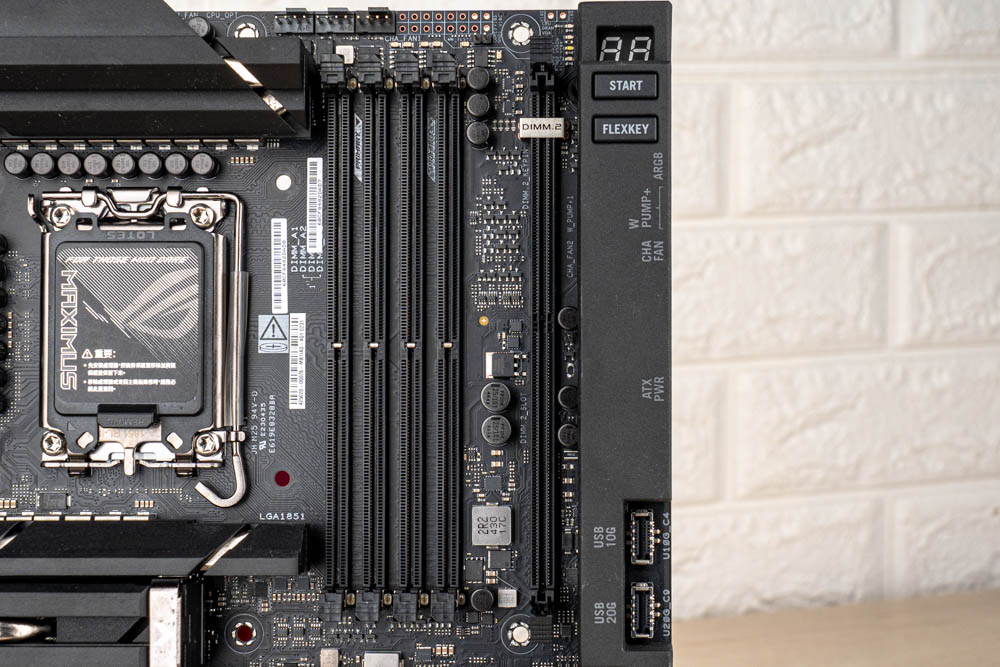

↑ 主板4 DIMM DDR5 NitroPath記憶體插槽，旁邊設有ROG Q-DIMM.2擴充卡槽。

↑ CPU / OPT / CHA FAN 4-Pin、Probelt 測量點位、Q-LED、Q-Code、。

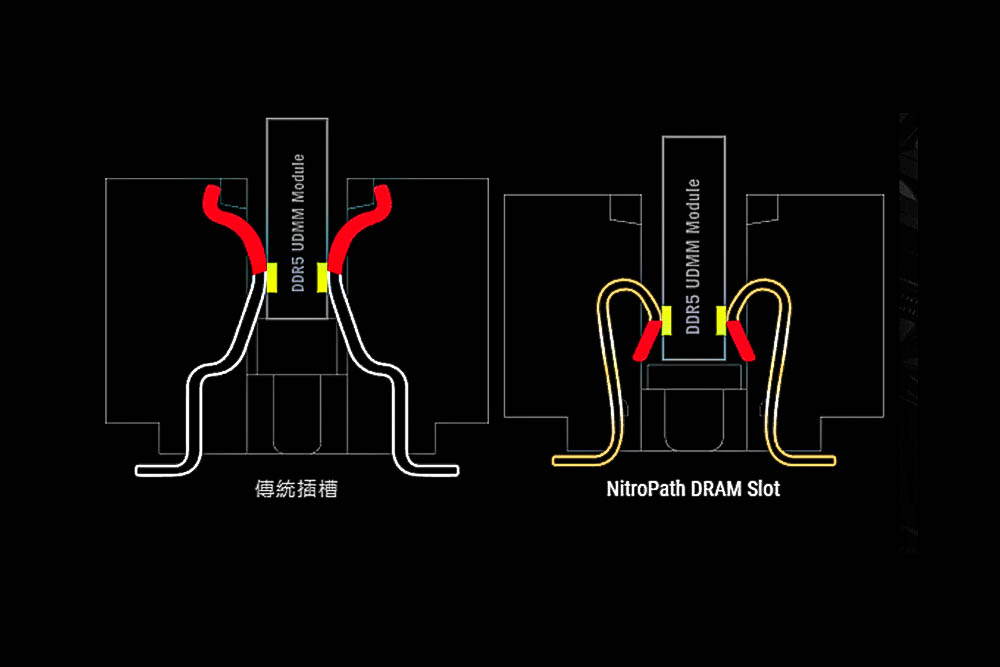

↑ 傳統 與NitroPath記憶體插槽的針腳設計。



而主板右方常見的 ATX 24-pin 供電，與前置 USB、ARGB、FAN各類擴充，採用水平式接頭，搭配護背外殼與標示，可直觀識別各位置，並帶來更清爽的視覺表現；如下圖所示，有著ARGB 6-Pin、四個風扇/水泵擴充、ATX 24-Pin 供電，以及各類前置USB與SATA擴充接頭。

其中前置 USB-C 20Gbps 擴充，設有PD PWR 8-Pin供電，可為其提供 60W PD/QC4+ 快充功能，方便為手機、平板與電繪板等USB工具，快速補充電量。

↑EXTREME級別限定，全右側立面的接頭設計。

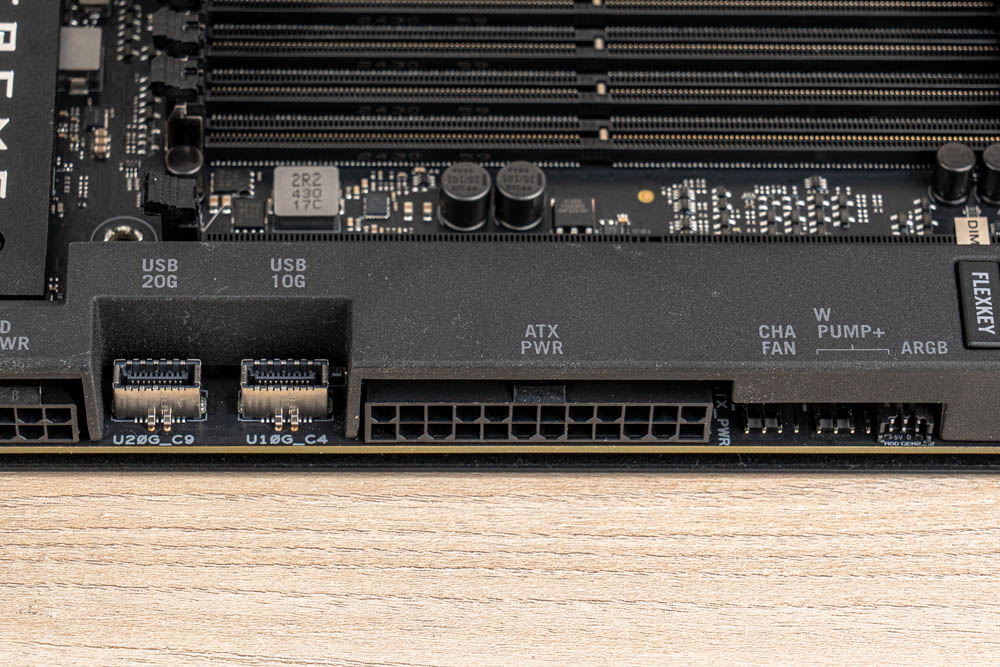

↑右側立面上方，ARGB擴充、風扇/水泵擴充、ATX 24-Pin、USB-C 10G / 20Gbps擴充接頭。

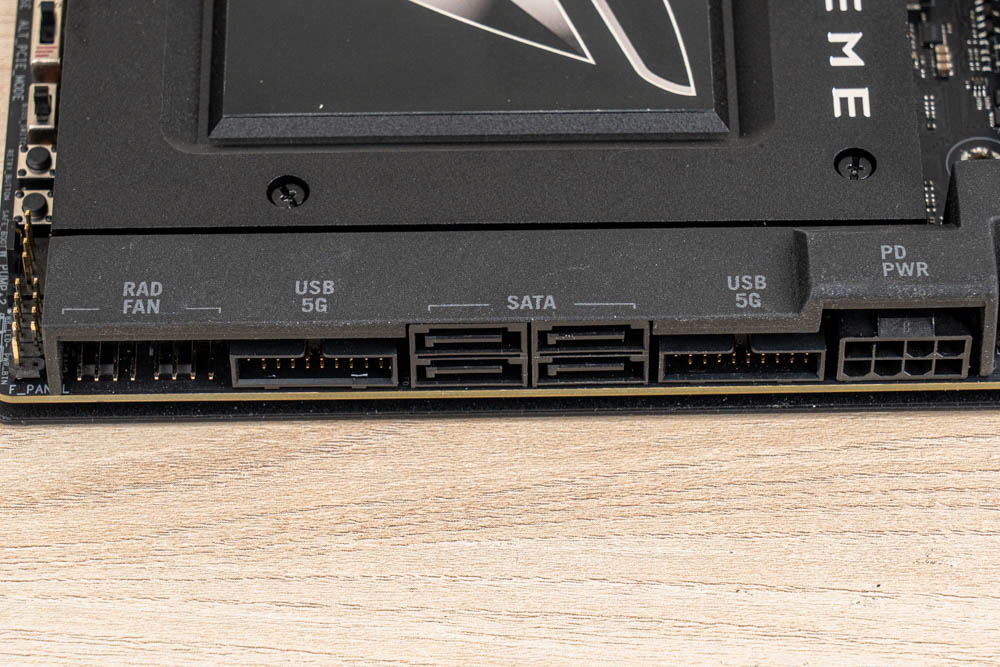

↑右側立面下方，PD PWR 8-Pin、USB-A 5Gbps、4 x SATA 6G、2 x 風扇擴充。



CPU部分，有著 ROG 專屬的敗家保護蓋，提供插槽 Intel LGA 1851針腳防護，並採用Teamed 24相 VccCore 110A + 1相 VCCGT 90A + 2 VCCSA 90A + 2 VNNAON 80A 的Power Stages 供電設計方案；搭配熱導管串聯的三塊厚實散熱器，作為C 型 VRM 散熱，且同時延伸至 I/O上蓋，作為一體式I/O的包覆設計。

此外，I/O上蓋處設有一片5 英吋的MAXIMUS 全彩 LCD 螢幕，可透過ASUS Armoury Crate軟體，顯示 ROG 專屬動畫、系統資訊與個性化設定，讓玩家在鮮明的螢幕上展現個人風格。

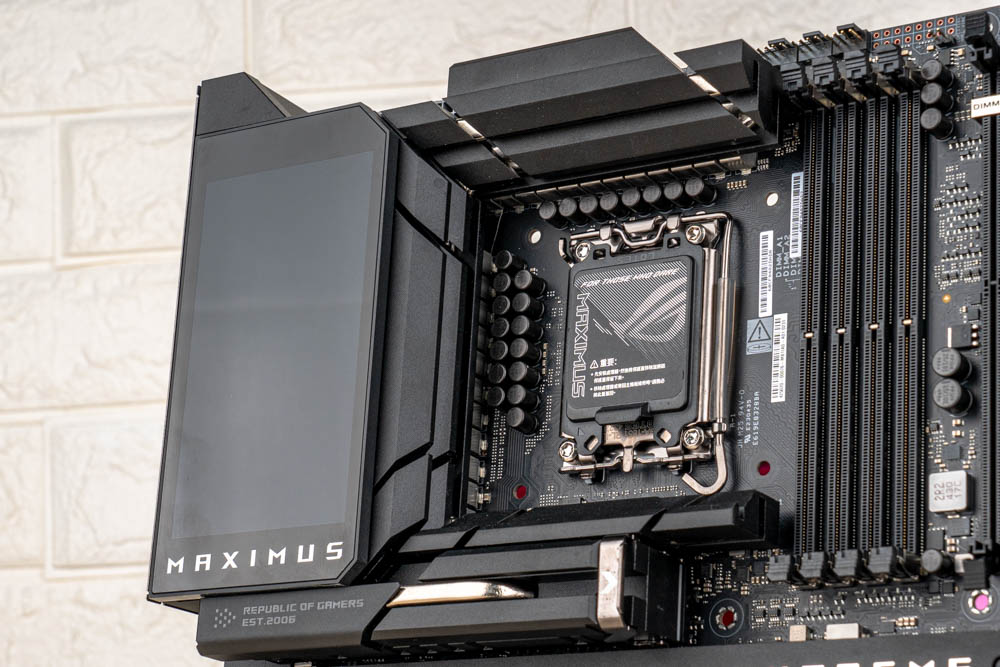

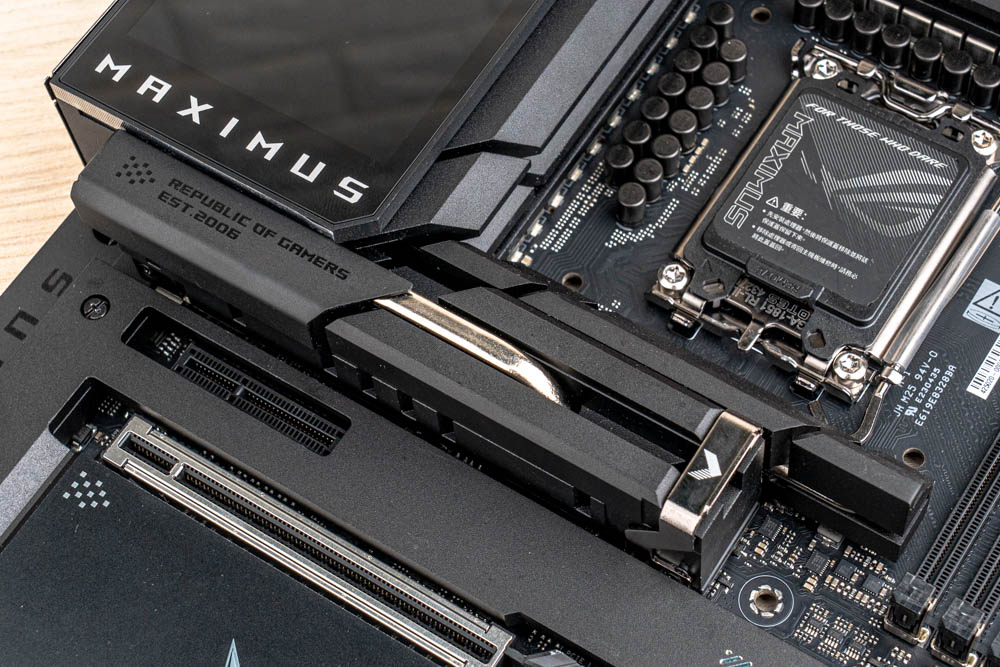

↑ 帶有ROG風格的VRM鋁合金散熱器、敗家保護蓋與MAXIMUS I/O上蓋螢幕。

CPU供電，採用雙 8 Pin ProCool II 接頭設計，可確保緊密連接與穩固性；並且設有Water Block接頭，方便玩家使用第三方水冷組件時，可經由此接頭針腳，來監測溫度、流速與漏水訊號。

↑ CPU供電為雙 8 Pin ProCool II 接頭，旁設有 Water Block接頭，方便監測第三方水冷設備。



主機板下半部分，有著豪華的擴充配置與DIY友善設計；首先PCIe方面，配有3 根 PCIe擴充，最上方1根為 PCIe x4 插槽，即PCIEX4(G4)，支援PCIe 4.0 x4頻寬；而後2 根為PCIe x16 插槽，即PCIEX16(G5)_1、PCIEX16(G5)_2，支援PCIe通道拆分，可提供PCIe 5.0 x16 或 雙x8 / x8 或 x8 / x4 / x4 的頻寬分配，滿足雙顯卡使用，與多介面卡擴充的效能需求。

並且PCIEX16(G5)_1、PCIEX16(G5)_2 插槽，設有 DIY 友善的快拆設計Q-Release Slim，搭配金屬裝甲強化，可輕鬆地將顯卡快速安裝與拆卸，方便玩家升級替換。

儲存擴充上，主板自帶4個M.2，分別為M.2_1、M.2_2、M.2_3、M.2_4插座，皆設有散熱器與導熱墊來輔助散熱；其中 M.2的頻寬細節，則留置後續說明補充；其次SATA有4個擴充，如先前所示，置於晶片組側邊，方便玩家連接使用。

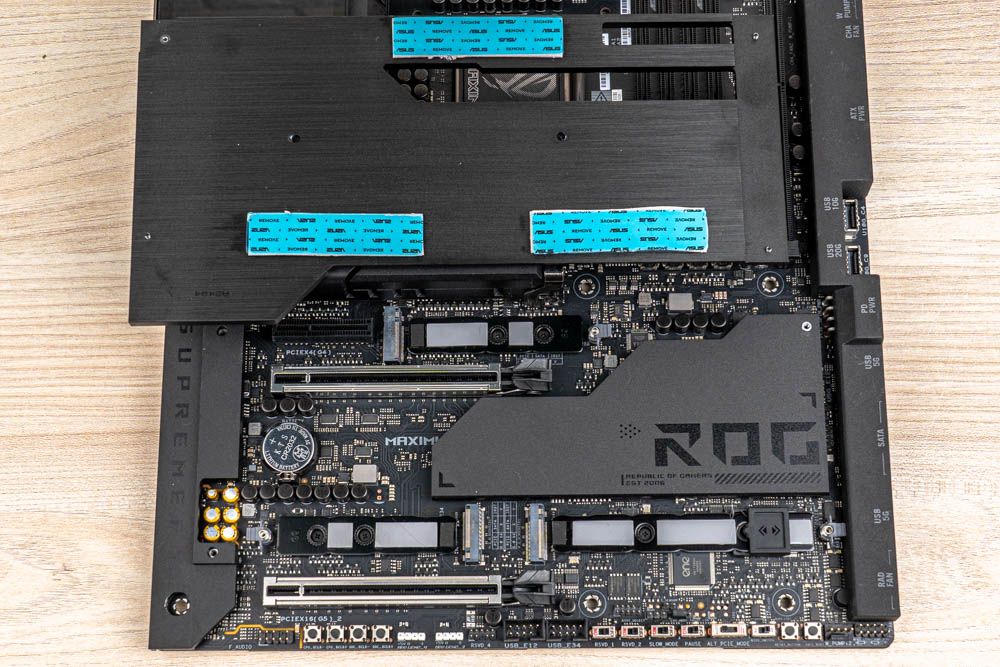

↑ 主板下半部，有著PCIe插槽、M.2插座與散熱器、常見連接埠與功能開關。



而主板底部，除了提供ARGB、風扇、USB-A 5Gbps、USB2.0擴充等常見連接埠，還有著專為超頻玩家的友善設計，主動式「功能開關」，方便玩家在 DIY 超頻時，能即時做調整與切換，免去進 BIOS 進行設置的繁雜過程。

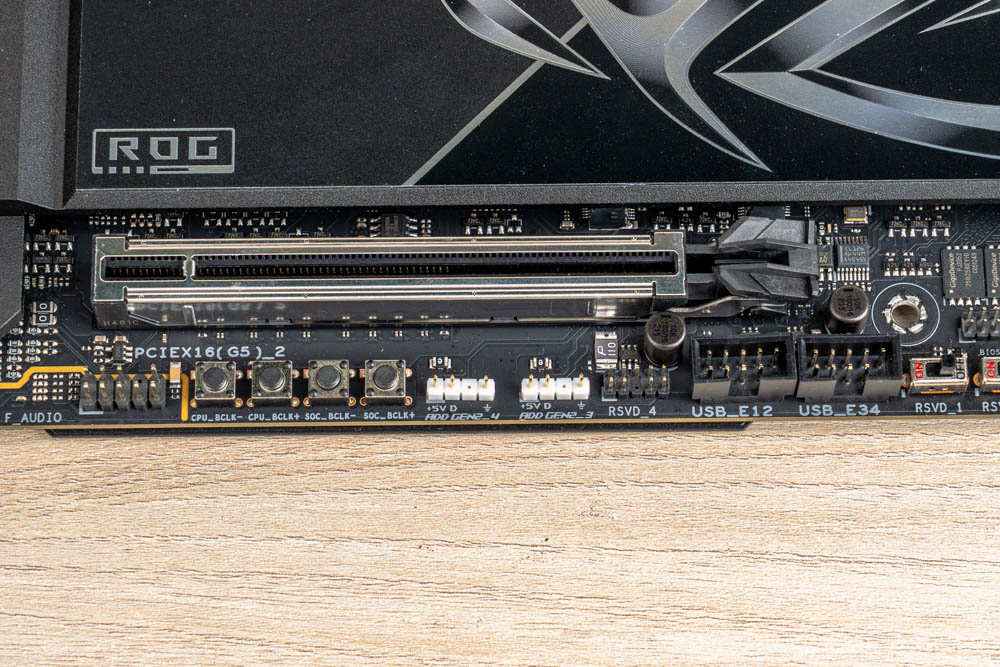

↑ PCIe x16插槽，採用Q-Release Slim快拆；連接埠區設有 CPU與 SOC_BCLK調整開關。

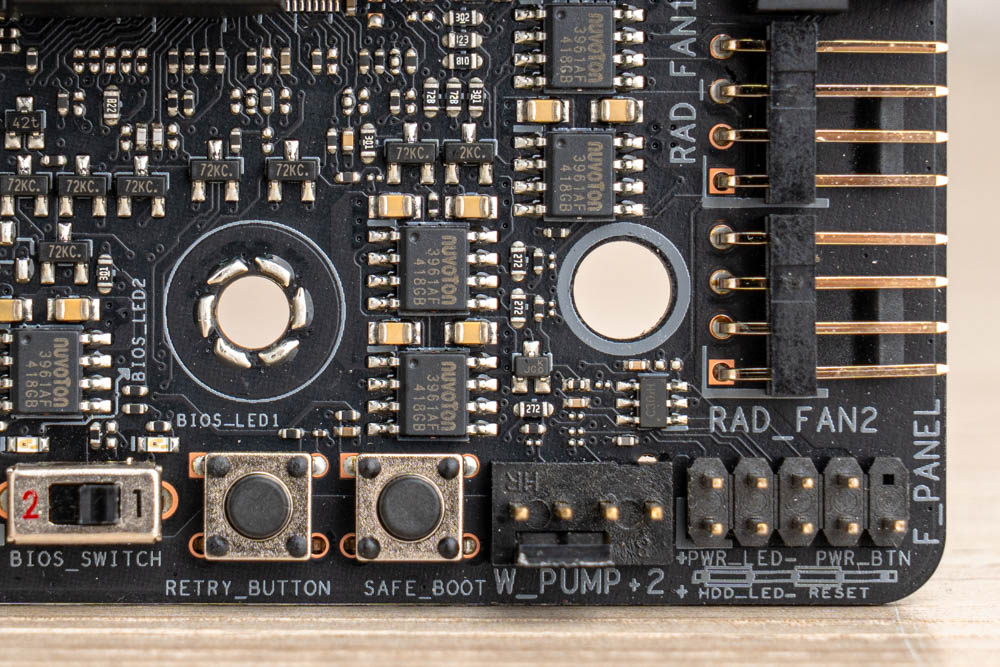

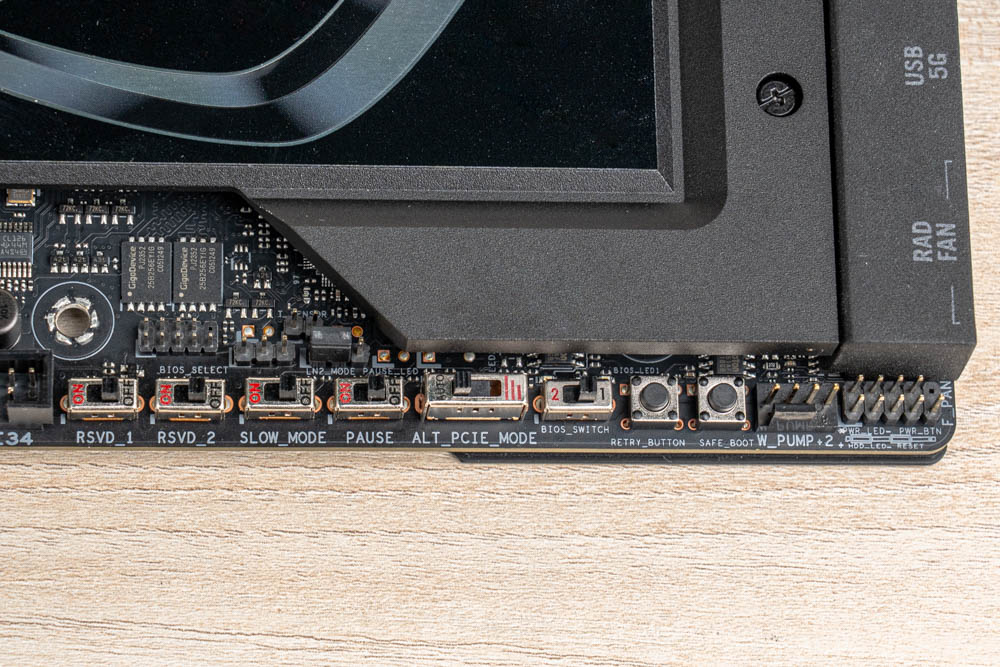

↑ 各類功能開關，如ALT_PCIE_MODE、BIOS_SWITCH、SAFE_BOOT等可免進BIOS調整。



M.2拆裝上，分有獨立快拆的3D均溫板散熱器(上方)，與鎖孔固定的大面積散熱裝甲(下方)，這兩大區域；首先 M.2_1 位於上方3D均溫板散熱器，其次 M.2_2、M.2_3、M.2_4則位於下方鎖固的散熱裝甲；皆設有DIY 友善安裝 M.2 Q-Slide / Latch，以及雙面導熱墊來輔助散熱。

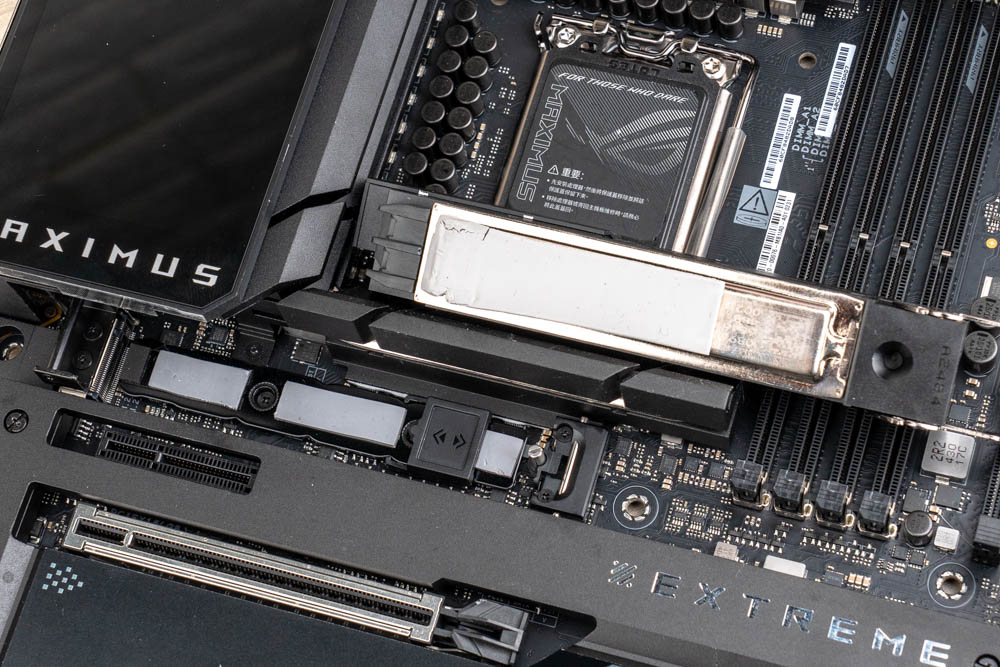

↑ M.2_1 3D均溫板散熱器採用M.2 Q-Release快拆設計，並標有箭頭提示。

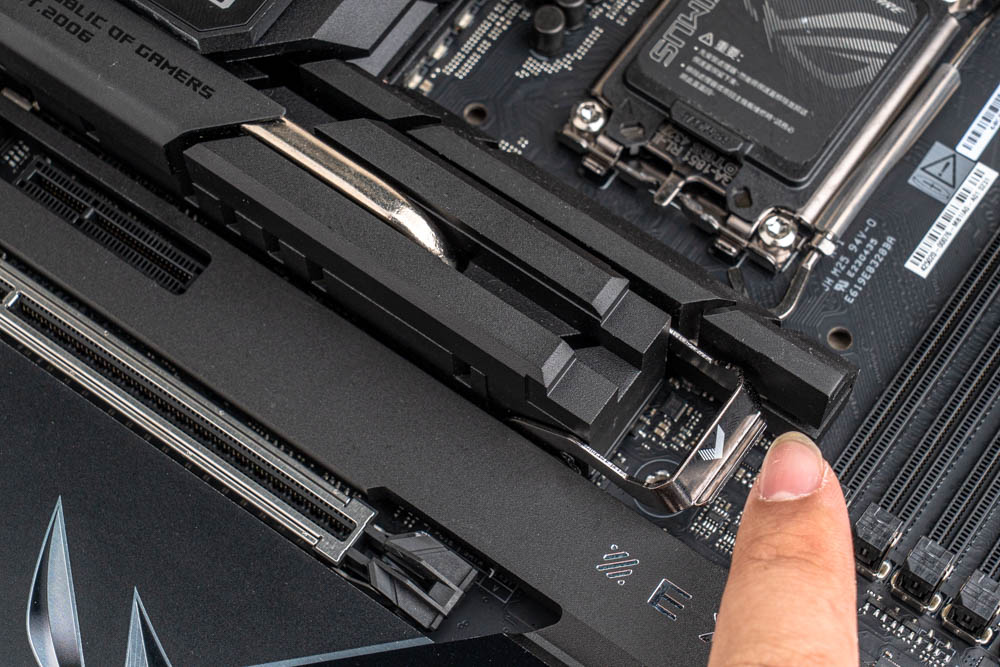

↑ 依箭頭提示，向下按壓解除鎖定後，即可拆卸散熱器。

↑ M.2_1插座，採用 M.2 Q-Slide 快拆，搭配雙面導熱墊。

↑ M.2_2、M2_3與M2_4 散熱器採用四邊螺絲進行鎖固。



而M.2頻寬方面，M.2_1、M.2_3、M.2_4皆支援PCIe 5.0 x4頻寬，僅M.2_2為PCIe 4.0 x4；其中 M.2_3、M.2_4插座，與PCIEX16(G5)_2 共用通道，因此當M.2_3 有安裝M.2 SSD時，PCIEX16(G5)的 _1 與 _2 兩個插槽將被降切分為PCIe 5.0 x8 與 x4 頻寬。

並且M.2_3與M.2_4 或僅 M.2_4有安裝時，PCIEX16(G5) _1插槽也會保持PCIe 5.0 x8頻寬，而PCIEX16(G5)_2 插槽則會被禁用。

↑ M2_3 (右下) 為M.2 Q-Slide快拆，其餘M2_2 (上方)、M2_4 (左下) 為M.2 Q-Latch安裝。



主機板後I/O部分，採用一體式設計，配置上給有BIOS Flashback、Clear CMOS、HDMI 2.1顯示輸出，以及2個 Thunderbolt 5 Type-C (支援顯示輸出；達 8K 60Hz)、1個 USB-C 20Gbps、2個 USB-C 10Gbps、5個USB-A 10Gbps等高速連接埠，可滿足大檔案傳輸與各類應用。

並且提供Wi-Fi 7天線、2.5GbE LAN 與 10GbE LAN雙RJ-45網路，以及3.5mm與 SPDIF音訊輸出 / 輸入等常見連接埠；此外，標有「白色框線」的USB連接埠，則為BIOS Flashback專用，方便玩家更新BIOS。

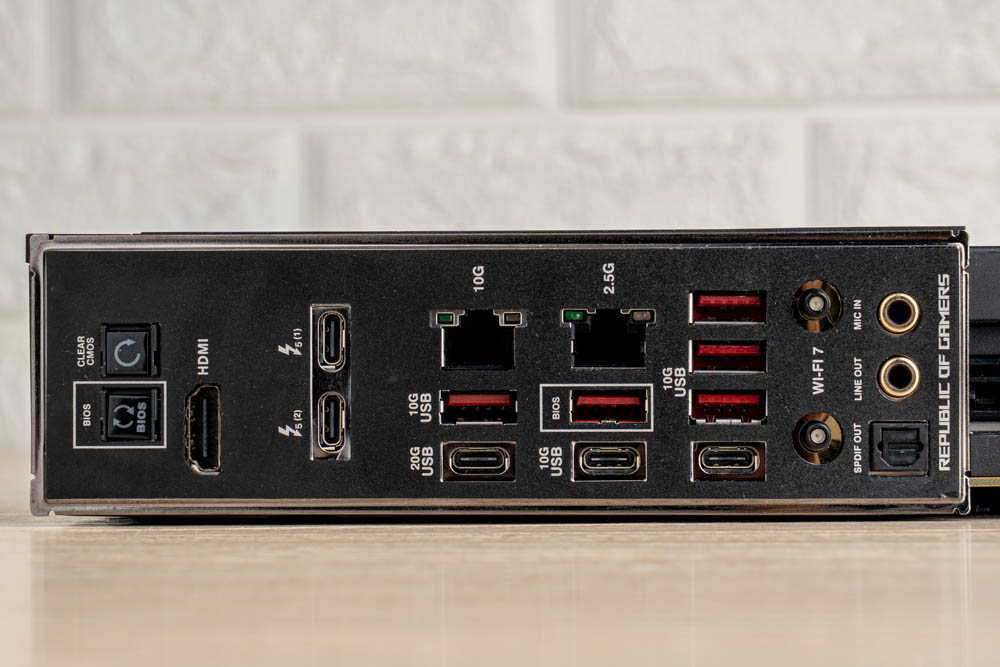

↑ 主板後 I/O連接埠配置。

ROG MAXIMUS Z890 EXTREME主板內構 / 24相110A、10GbE + 2.5GbE + Wi-Fi 7 LAN、TB5

ROG MAXIMUS Z890 EXTREME無論是外觀、規格、功能各方面，可謂 EXTREME字面上的各顯極致，可完全勝任多種工作情境；但這張頂階主機板，其豪華裝甲下的內構設計，究竟有著哪些用料細節，就緊隨筆者逐步拆解主機板來探勘一番。

拆解主機板的第一步，自然先得從裝甲背板下手，可以看出背板內構，也設有著多條厚實導熱墊，分佈於主機板各處重要元件上，強化被動散熱效果。

↑背板裝甲，在VRM、晶片組、10GbE LAN晶片等背面位置皆設有加強導熱墊。



接續拆解正面裝甲，可見ROG MAXIMUS Z890 EXTREME為其 10GbE LAN 和 Thunderbolt 5 晶片上，另設有厚實的獨立散熱器；其中Thunderbolt 5 採用模組化的子卡設計，搭配導熱墊、散熱器與三顆螺絲來構建。

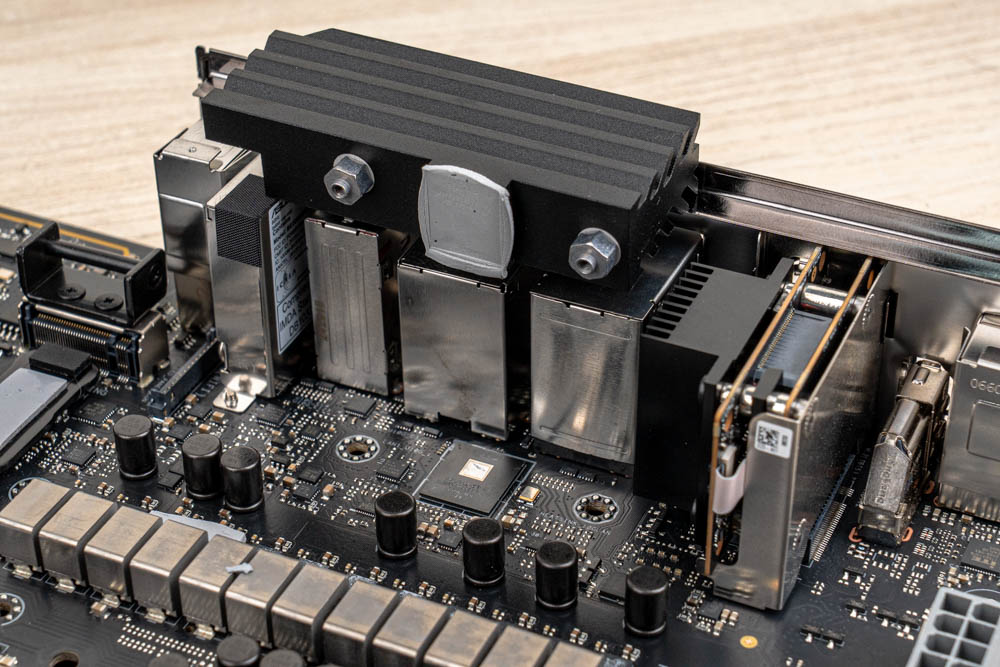

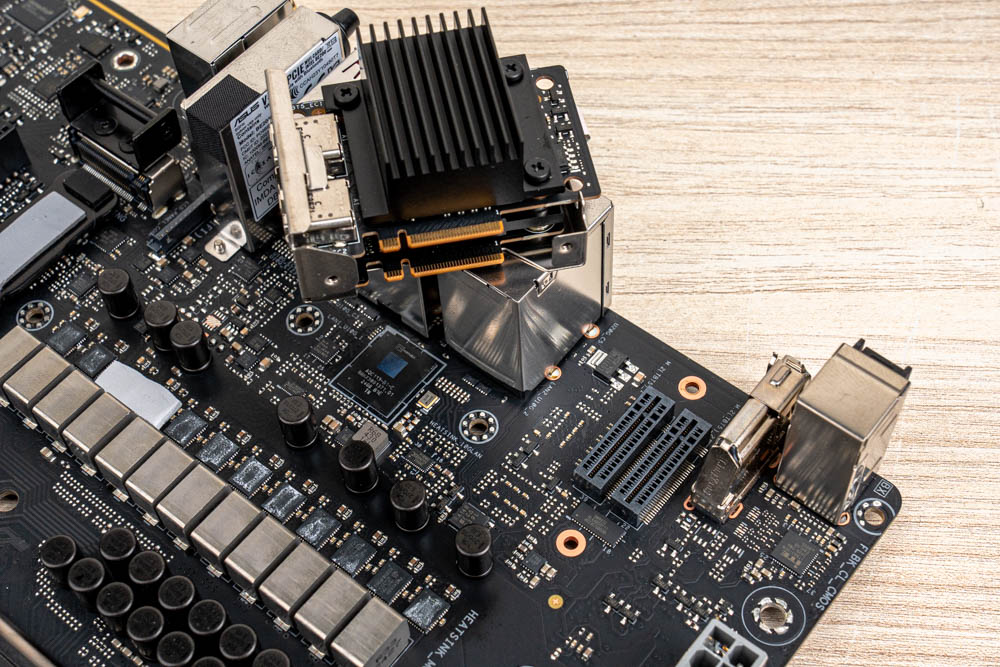

↑ 拆解正面裝甲後，內部還設有兩塊獨立散熱器。

↑ 其一為 10GbE LAN 晶片的獨立散熱器，搭配導熱墊輔助散熱。

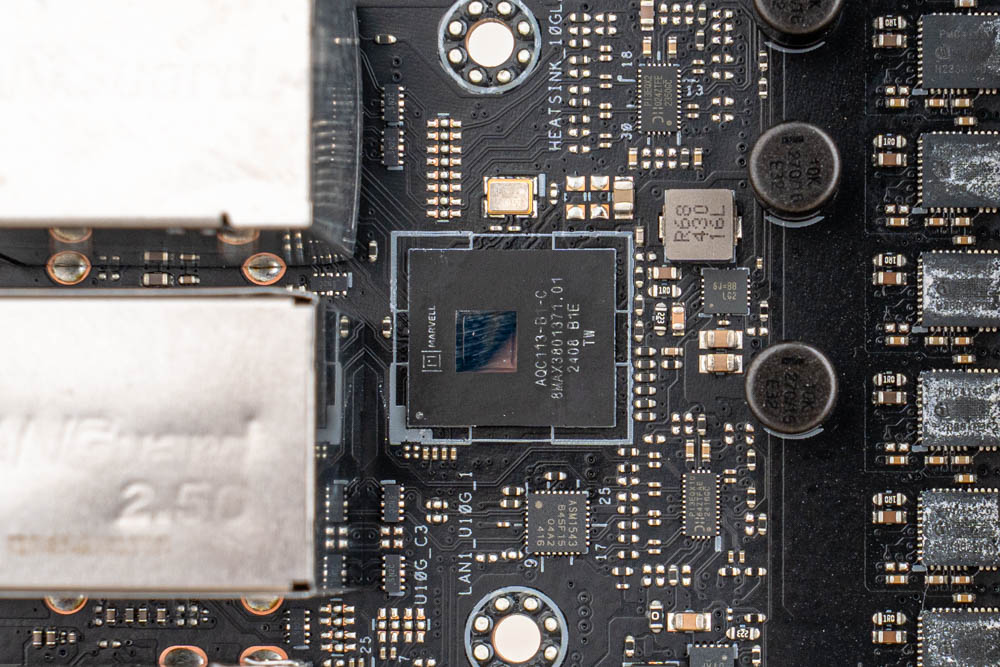

↑ 10GbE LAN 網路為 Marvell AQC113-B1-C 控制器。

↑ 其二為 Thunderbolt 5 子卡模組，採用導熱墊、散熱器與三顆螺絲來組建。

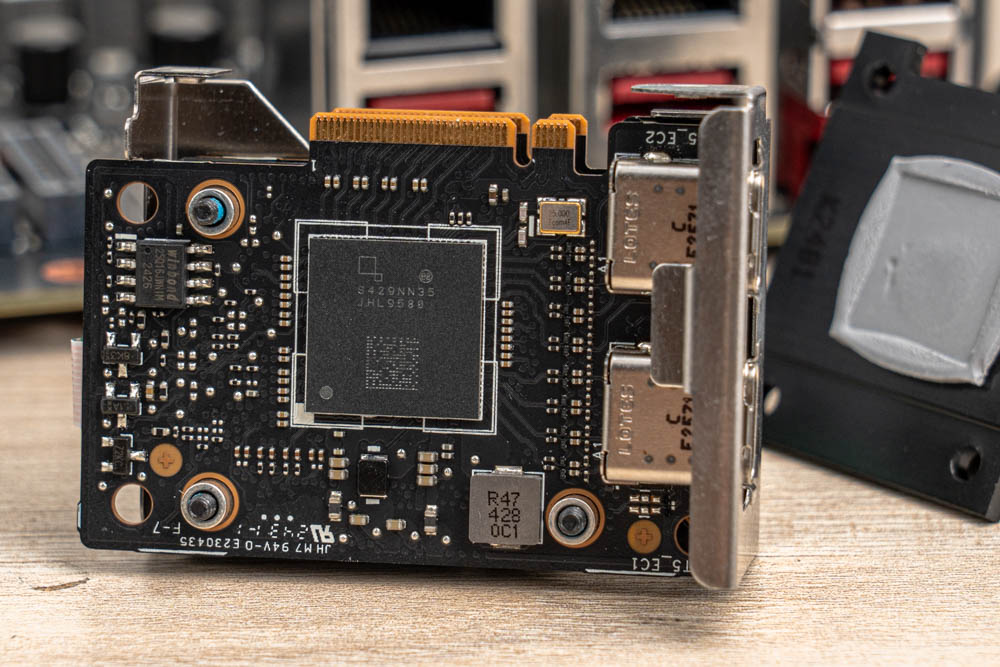

↑ 拆解子卡模組，Thunderbolt 5 晶片為 Intel JHL9580，供後置 Thunderbolt 5 連接埠。



ROG MAXIMUS Z890 EXTREME 內構顯身，有著與規格相符的大量電子元件，密集分布在擴充槽、連接埠、晶片組周圍；其中配有10K容值的黑色金屬電容，可於高負載溫度下穩定運作，以及MicroFine 鋁合金電感，每顆可處理額定 45 A 電流強度，作為CPU供電設計的組件搭配。

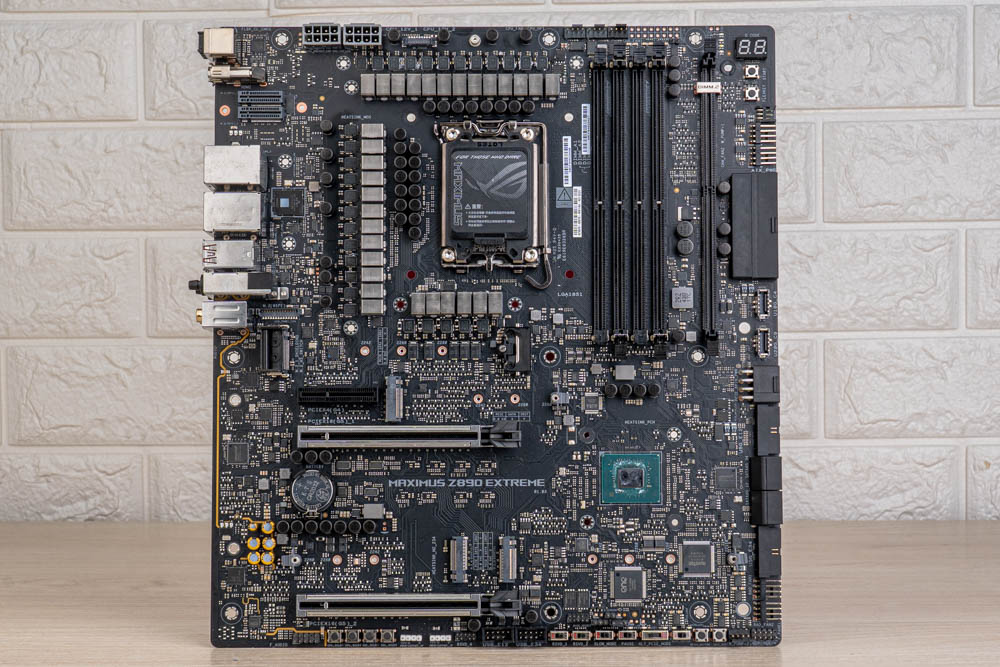

↑ ROG MAXIMUS Z890 EXTREME正面，有著將空間善用到極致的PCB設計。

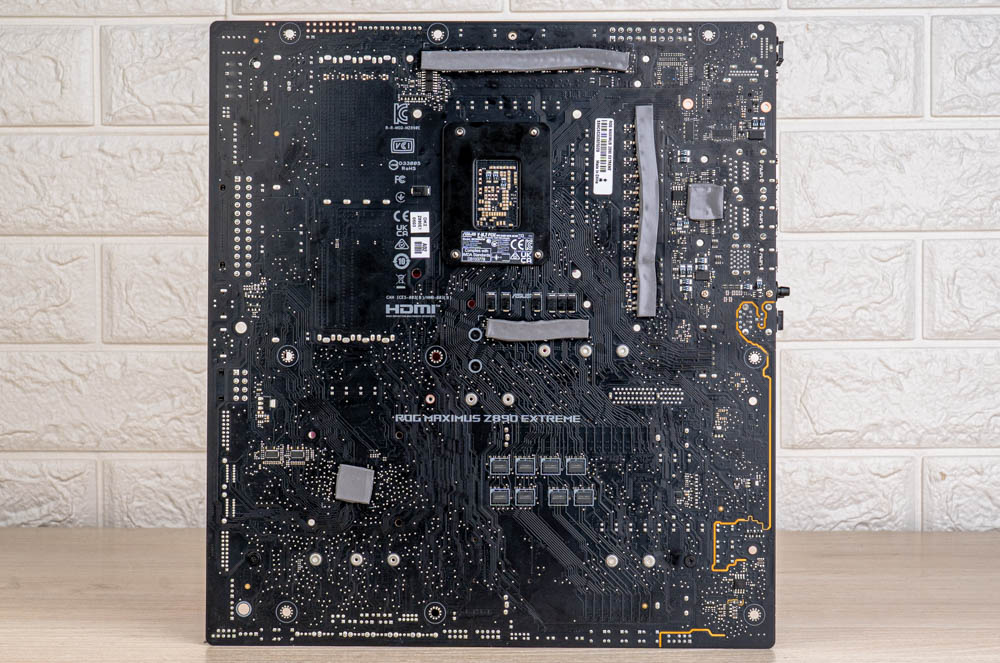

↑ ROG MAXIMUS Z890 EXTREME背面，也佈滿線路點位與電子元件。

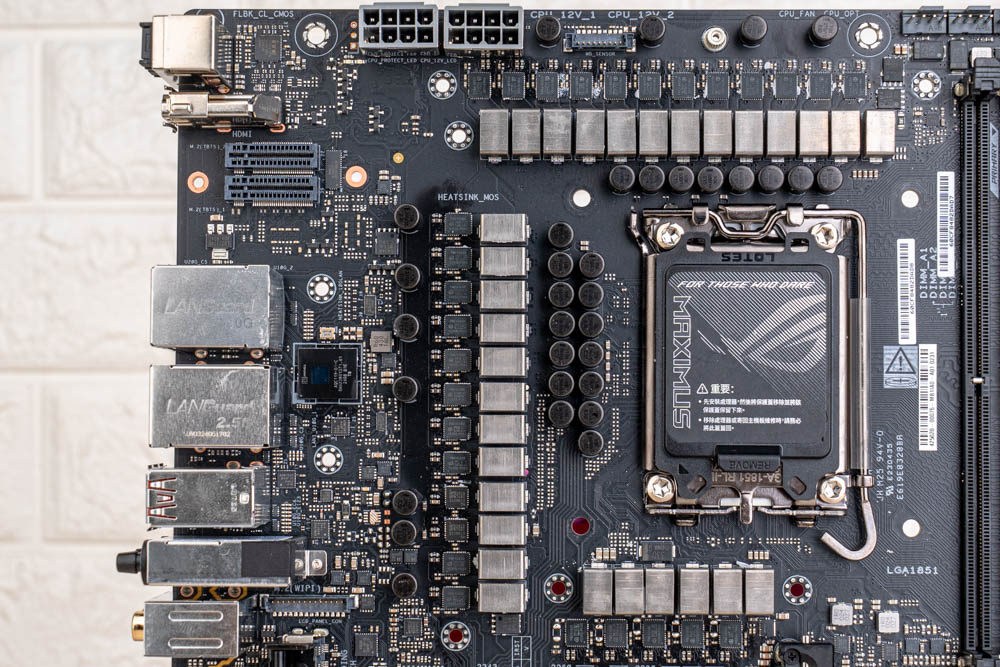

↑ CPU 供電設計 Teamed 24(110A)+1(90A)+2(90A)+2(80A) Power Stages，搭配10K 黑色金屬電容、MicroFine 鋁合金電感。

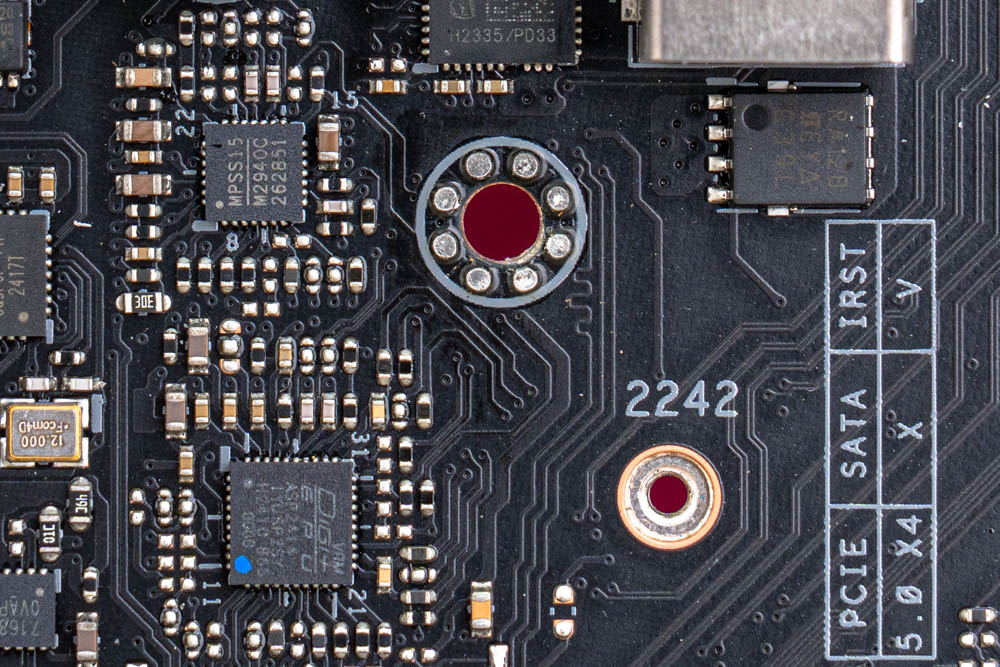

↑ 以VRM DiGi+ EPS ASP2414 PWM控制器 (藍)，搭配MPS MP2940C，作為 CPU 供電處理。

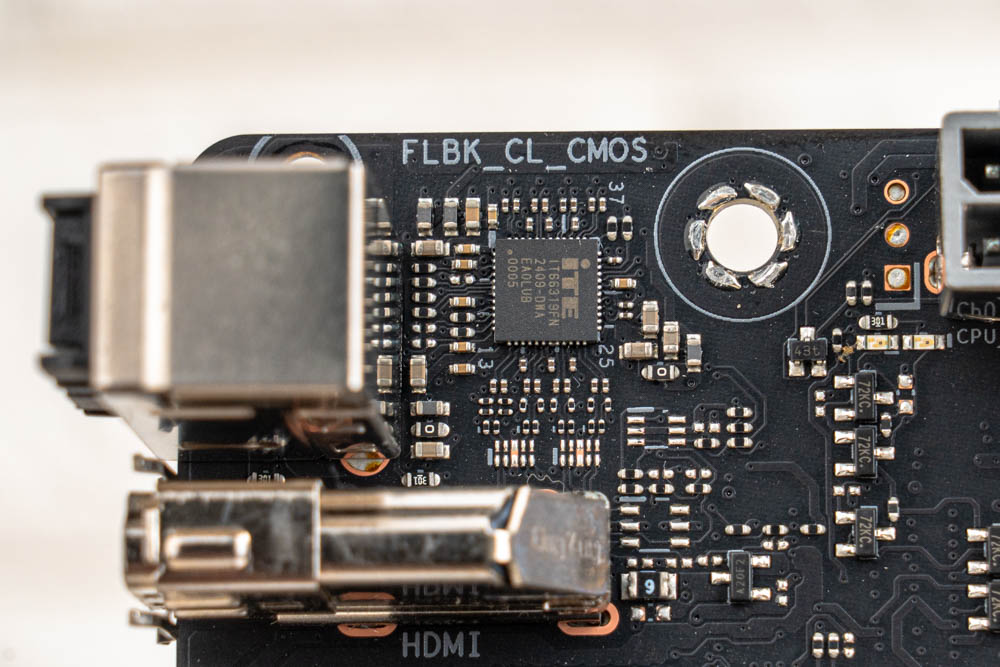

↑ ITE IT66319FN Retimer訊號中繼器，提供後置 HDMI 2.1 顯示輸出。

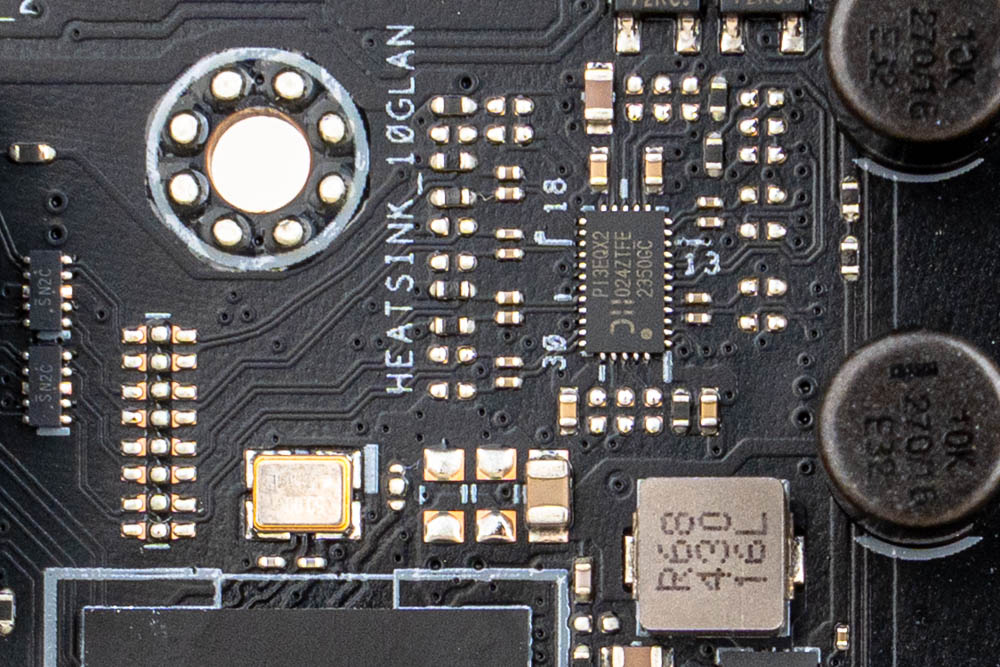

↑ DIODES PI3EQX2024 ReDriver，提供後置 USB-C 20Gbps。
/>

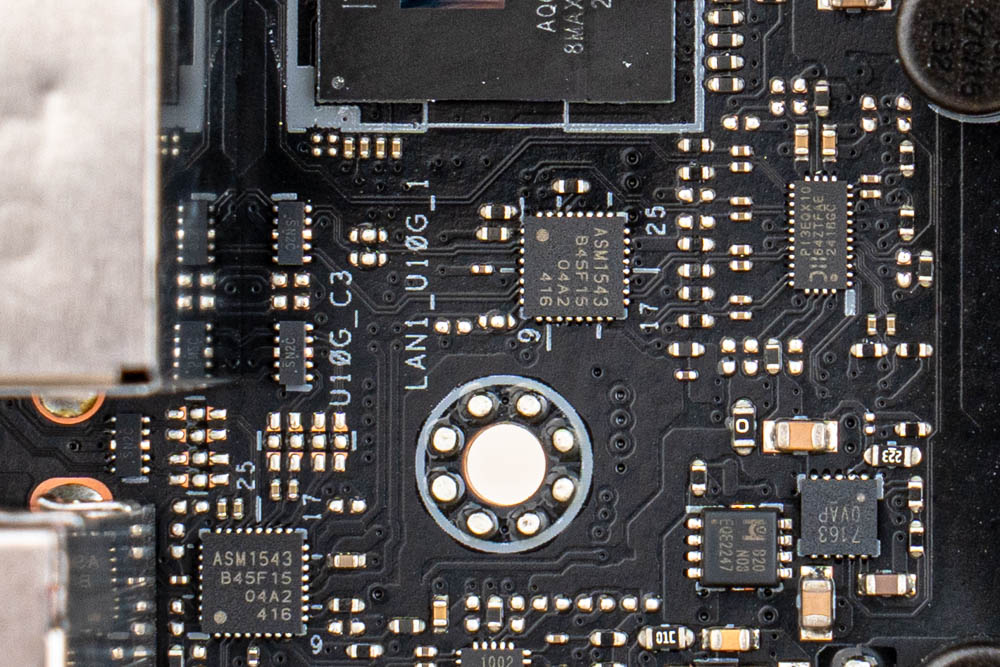

↑ DIODES PI3EQX10AE ReDriver，搭配ASMedia ASM1543控制器，提供後置USB-C 10Gbps。

↑ 2.5GbE LAN 網路採用 Intel I226-V 控制器 (上)；G5 PRO CLOCK時脈產生器 (下)，提供主板底部的CPU_BCLK + / – 按鈕調節功能 。

↑ ASMedia ASM2074晶片，提供後置USB-A 10Gbps。

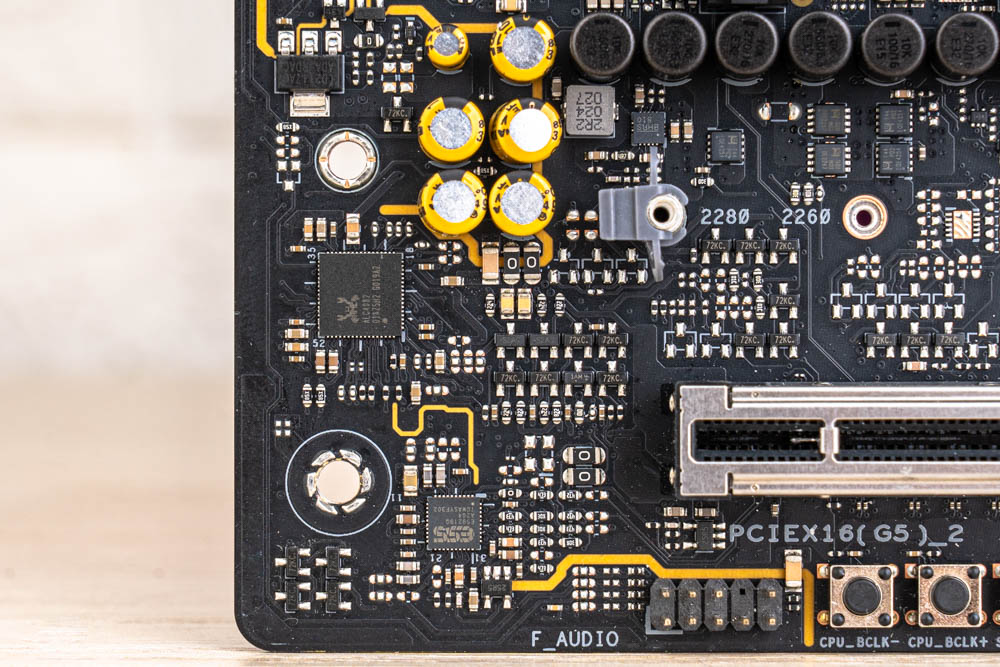

↑ 音效晶片採用 ROG SupremeFX 7.1 ALC4082，搭配電容與 ESS ES9219 QUAD DAC。

↑ nuvoTon NCT6701D 環控晶片 (右)；ENE KB1728QA 為TPU EC 微處理器 (左)。

↑ 風扇與水泵控制皆由 nuvoTon 3961AF 負責。

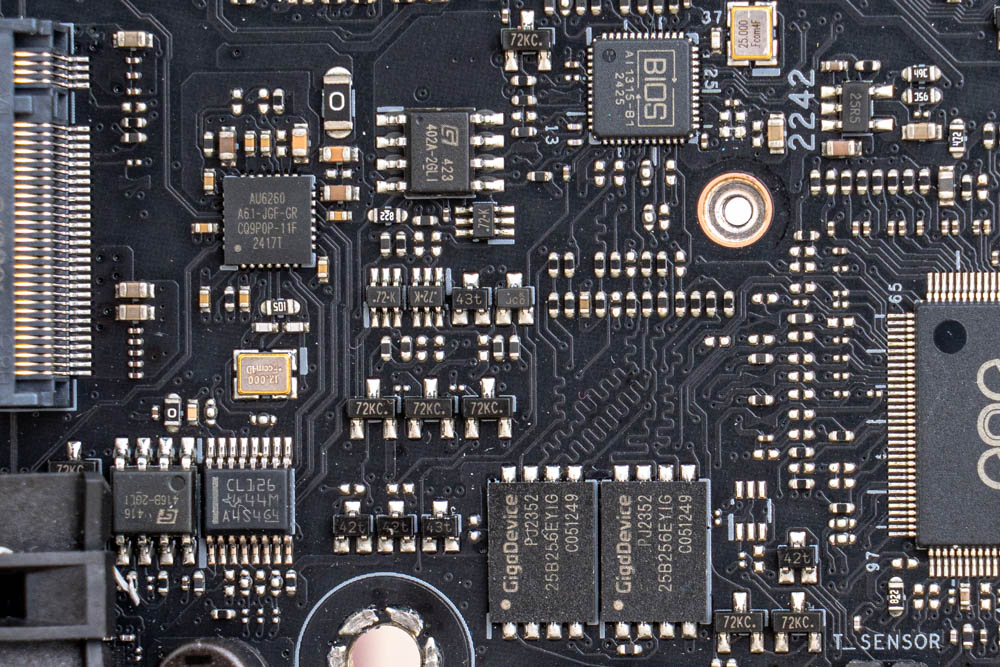

↑ 雙 BIOS ROM 設計，採用兩顆 GigaDevice GD25B256EYIG NOR 快閃記憶體 (下)；搭配華碩 BIOS Flash Back AI1315-B1晶片 (上)

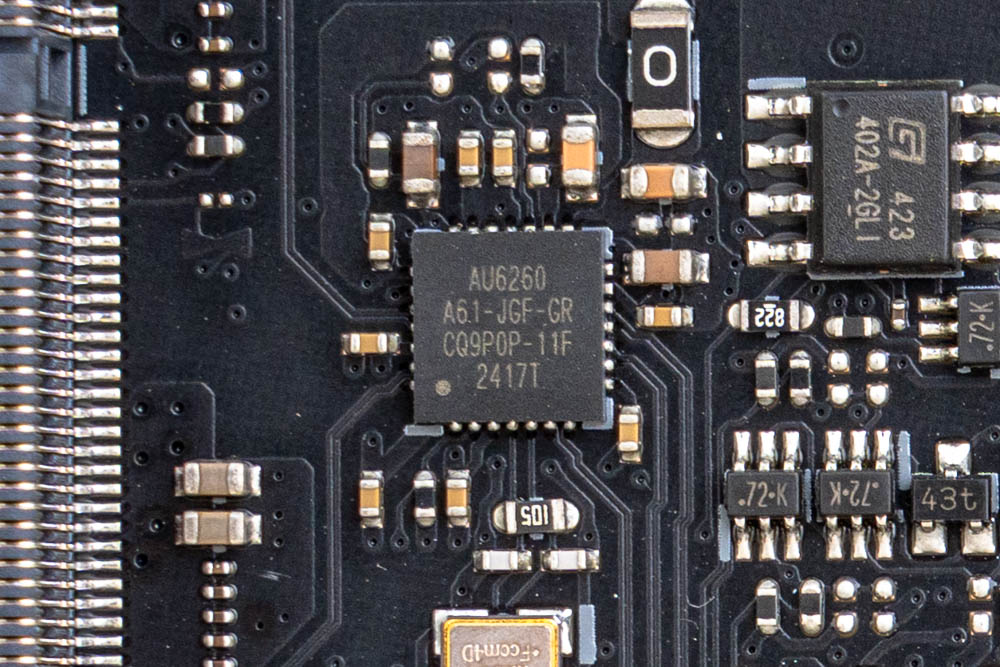

ALGOLTEK AU6260 晶片，提供前置 USB2.0 擴充。

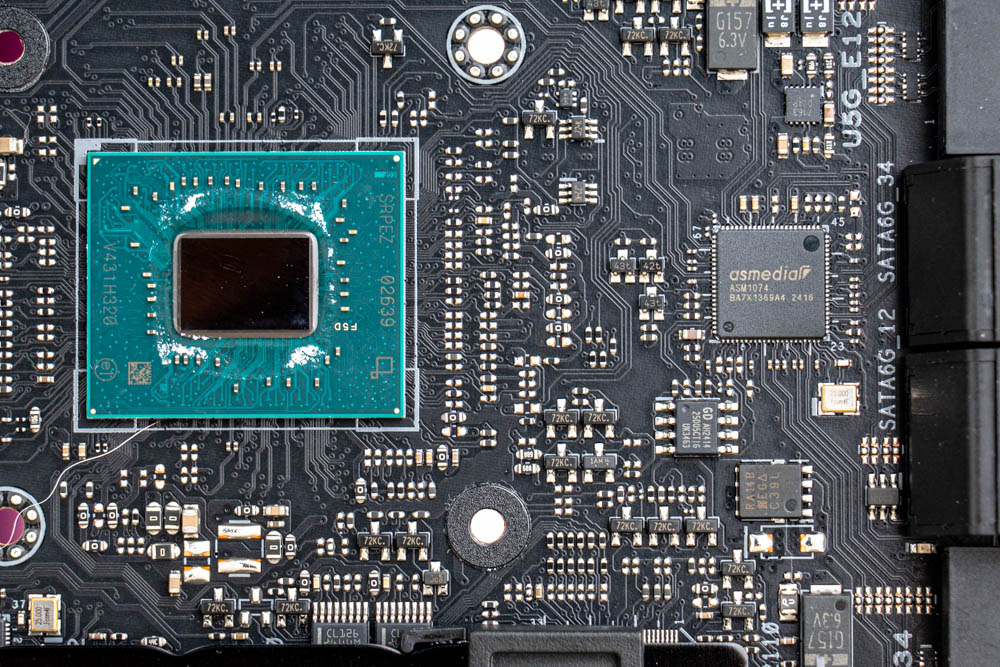

↑ Z890 晶片組 (左)；ASMedia ASM1074晶片 (右)，提供前置 USB-A 5Gbps。

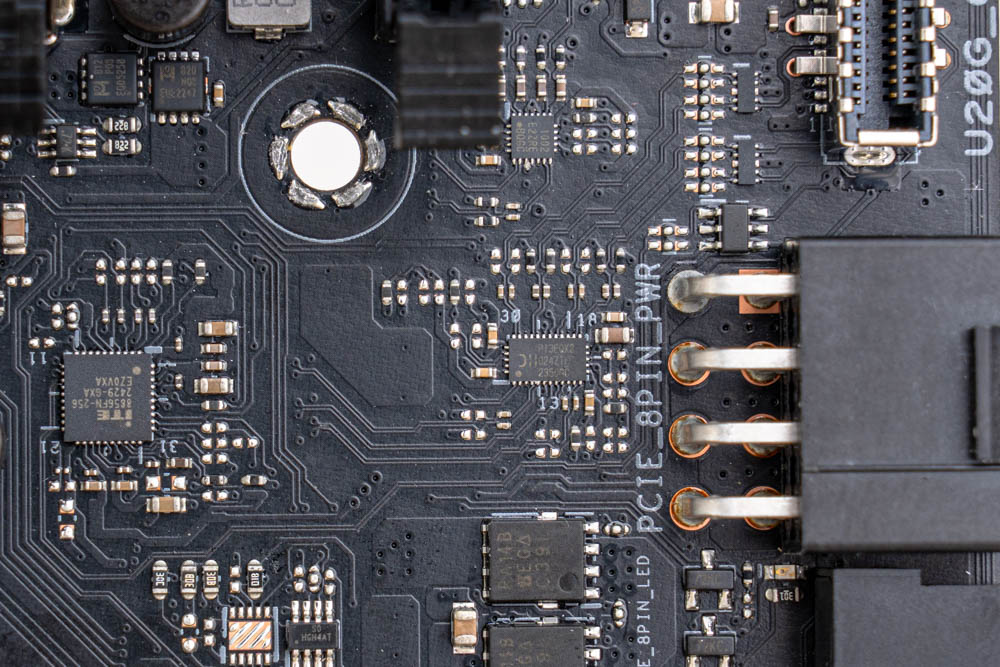

↑DIODES PI3EQX2024 ReDriver (中)，搭配ITE IT8856FN PD晶片(左)，負責前置USB-C 20Gbps 與60W PD快充功能.。

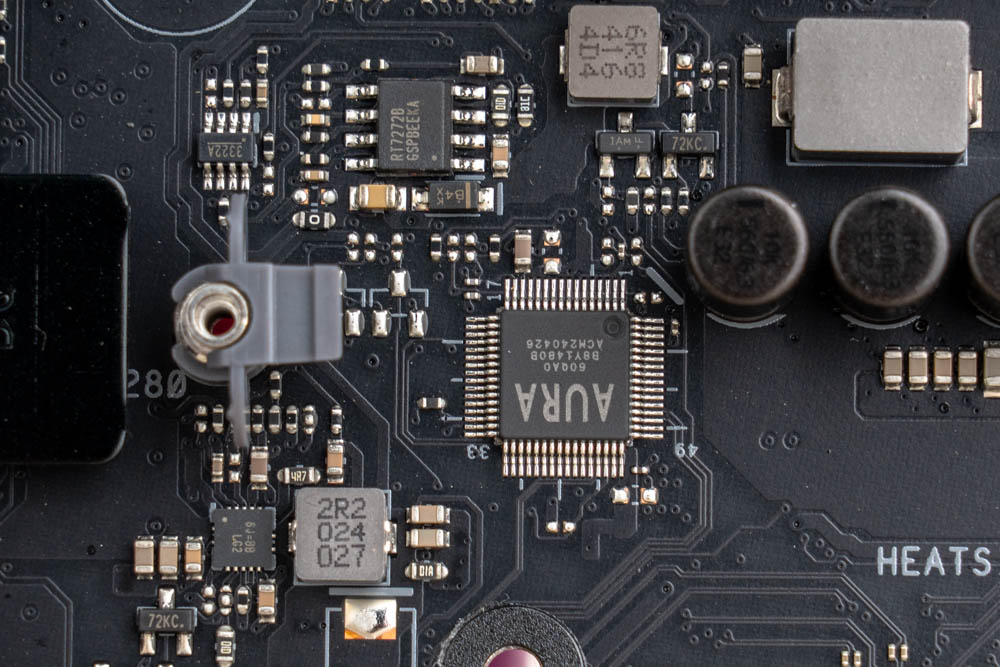

↑ ARGB 燈效控制為 AURA晶片負責。

↑ 主板背面有著多顆 LeRain JYS13008MF01晶片，負責 PCIe 5.0通道拆分。

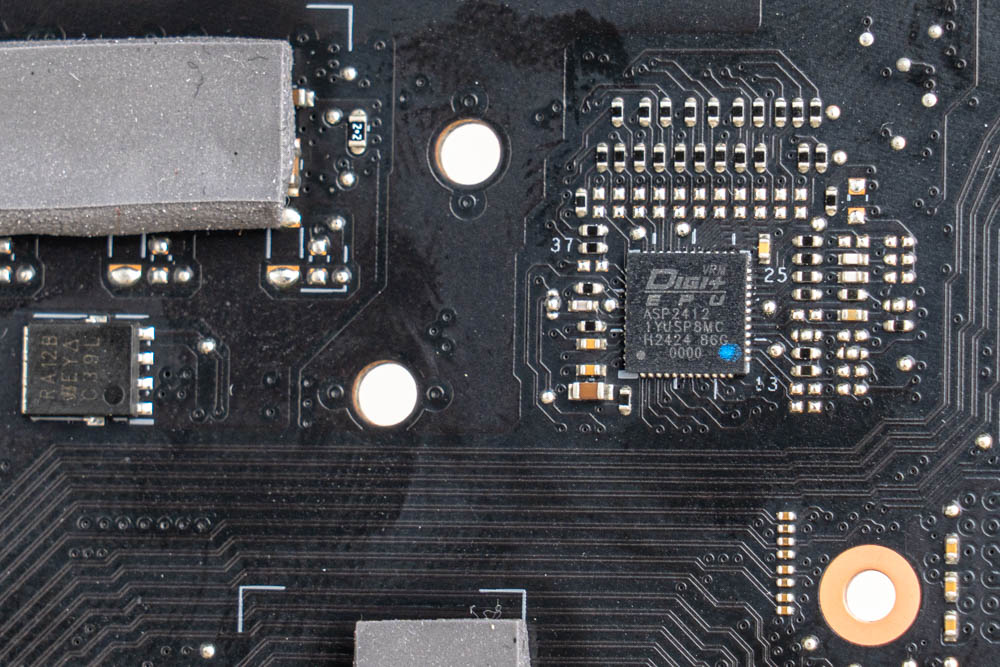

↑ 主板背面也設有VRM DiGi+ EPS ASP2414 PWM控制器。

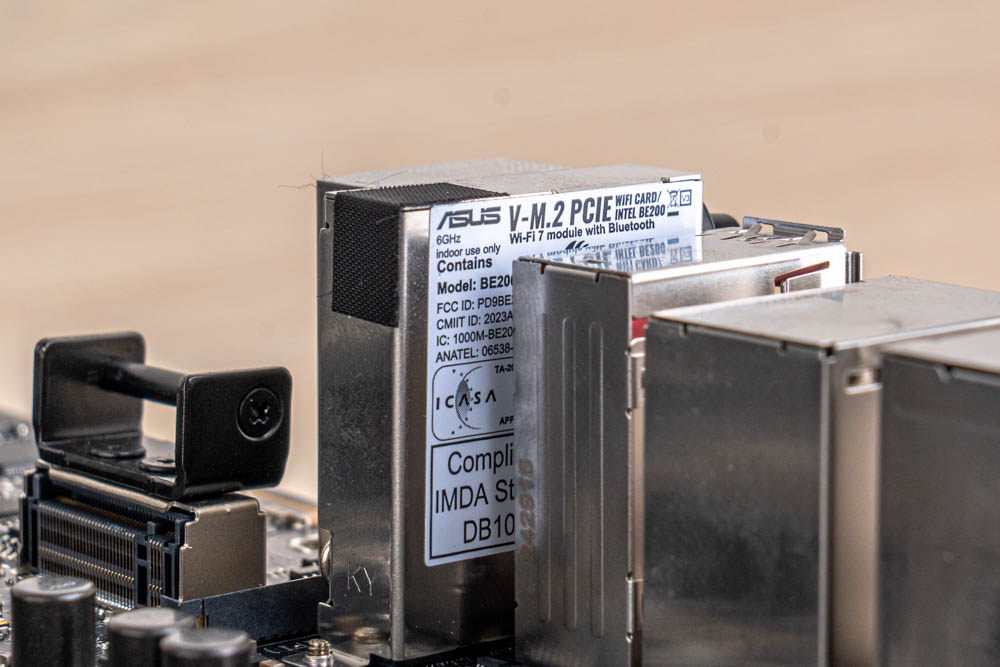

↑ WiFi-7無線網卡為Intel BE200，支援320MHz 滿血頻寬、6GHz頻段與藍芽 5.4功能。



主板正面的散熱器，與背板同樣有著針對M.2擴充、10GbE LAN、VRM與晶片組等特定元器件，各增設有加強導熱墊來輔助散熱。

↑ VRM散熱器中設有導熱墊，並搭配熱導管進行散熱。

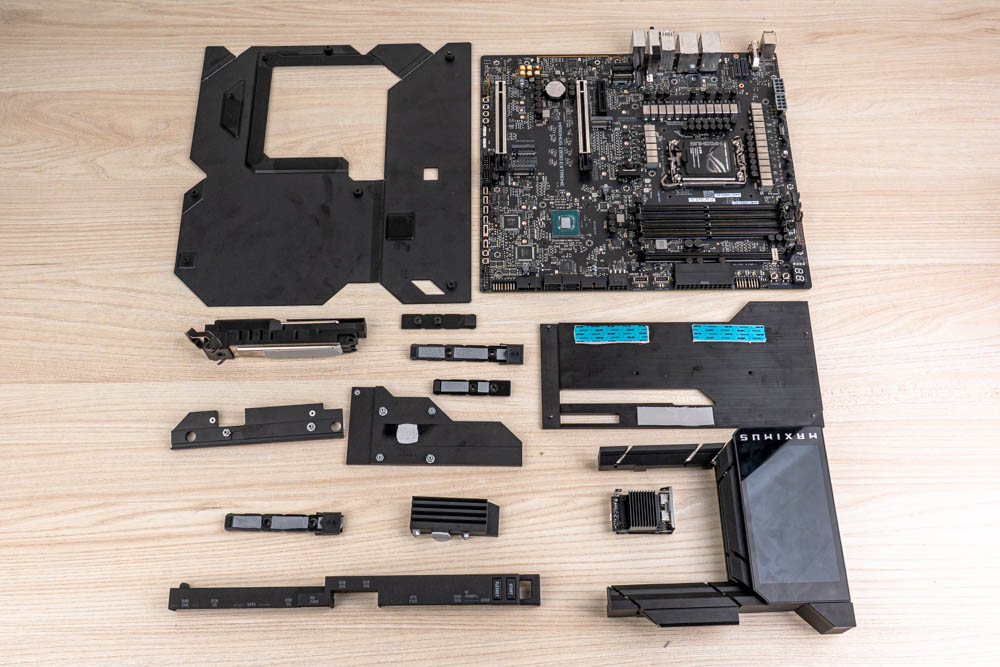

↑ 全部組件與散熱裝甲一覽。

ROG MAXIMUS Z890 EXTREME 配件全覽 / WI-FI 7天線、ROG Q-DIMM.2 擴充卡、備用導熱墊

主機板配件，給好的還給滿，十分「EXTREME」極致風範，分有基本的使用手冊、兩條 SATA 數據線 ( 水平 / 垂直)、熱敏電阻線、DDR5風扇支架、開瓶器；以及分接線材，給有兩條1拖 4 風扇線、一條 1 拖 2 ARGB 線、一條 1 拖 3 ARGB線 (主板右側 ADD GEN2_12 6-Pin專用)。

此外，具有可擴充性配件，提供 ROG Q-DIMM.2 擴充卡、WiFi-7 快拆天線，方便玩家依據功能需求來安裝擴充；而次要配件，則給有備用M.2快拆、緩衝與導熱墊，以及一體式的前面板接頭。

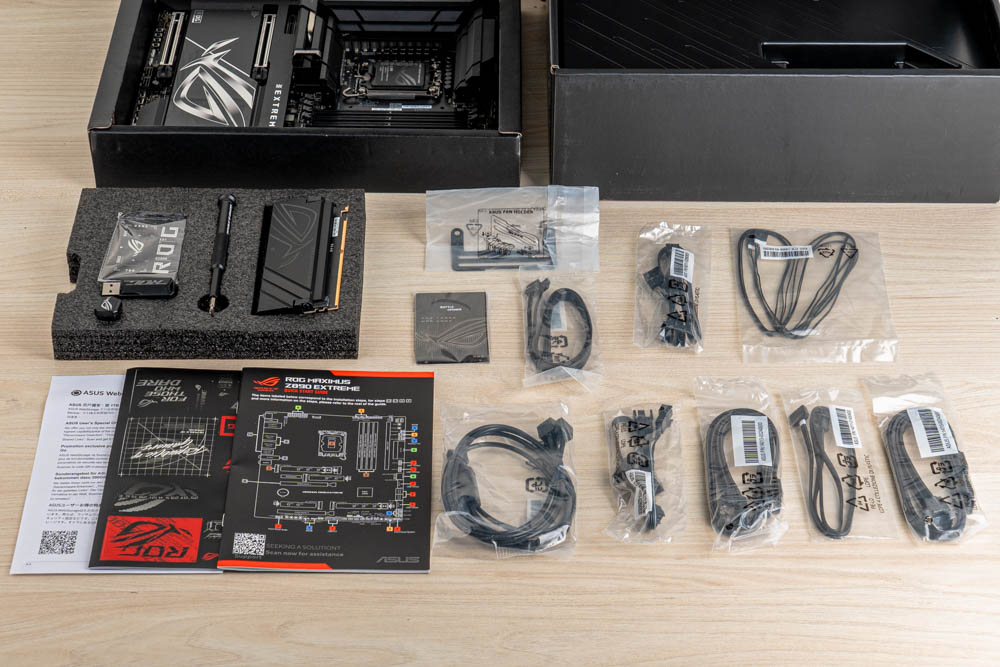

↑ 配件一覽。

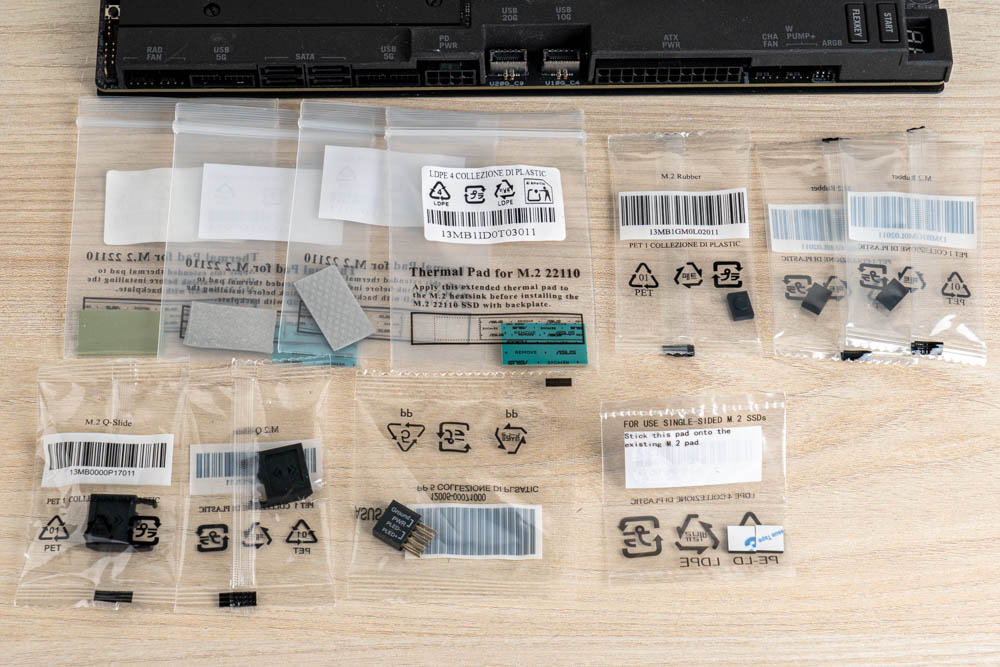

↑ 備用配件一覽。

↑ ROG 隨身碟、VIP禮卡、ROG Q-DIMM.2。

↑ DDR5 風扇支架、熱敏電阻線、風扇分接線。

↑ SATA 數據線、ARGB分接線。

↑ 說明書 Q-Code、ROG 開瓶器。



可擴充性配件的安裝方式，WiFi 7天線採用DIY 友善快拆接頭Q-Antenna，可直接插入後I/O接口完成安裝；ROG Q-DIMM.2擴充卡在安裝上，則與記憶體雷同，其插槽也位於主板右上區域，並且設有 DIMM.2 防呆標示，方便玩家識別與安裝。

此外，ROG Q-DIMM.2 最大可擴充 2 條 M.2 SSD硬碟，皆支援PCIe 4.0 x4 頻寬 (晶片組)；並設有雙面導熱墊，搭配Q-Latch快拆安裝。

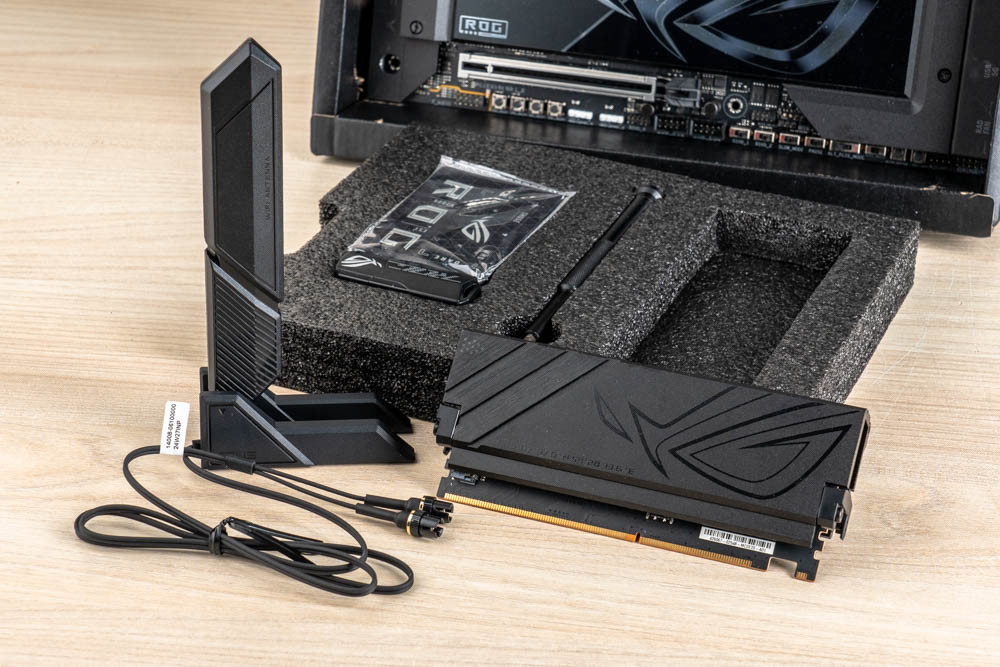

↑，WiFi-7 天線、ROG Q-DIMM.2 擴充卡。

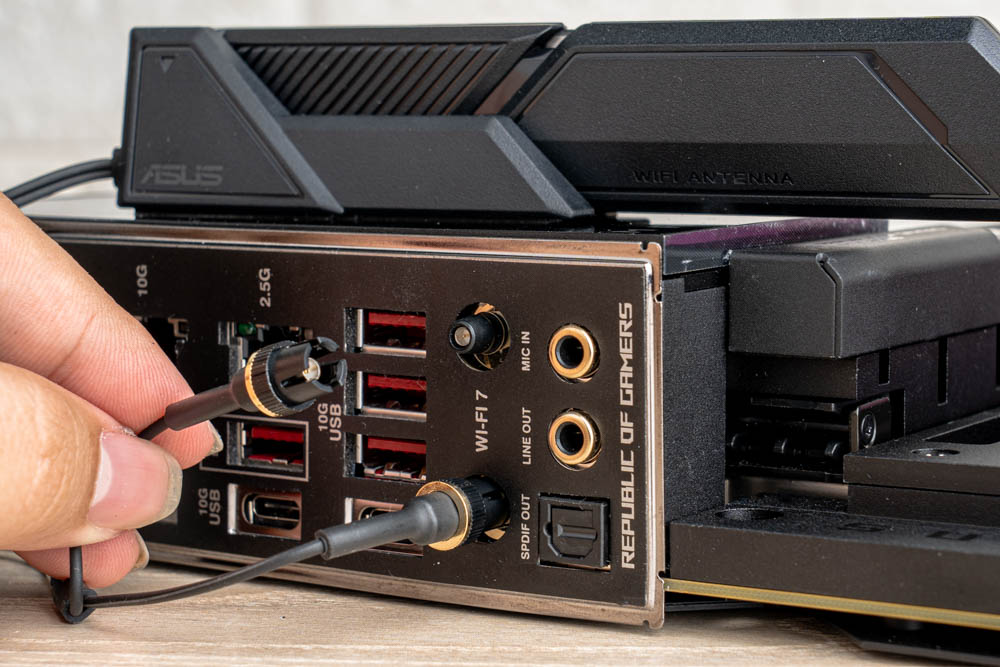

↑ Wi-Fi 7 天線 Q-Antenna 接頭安裝。

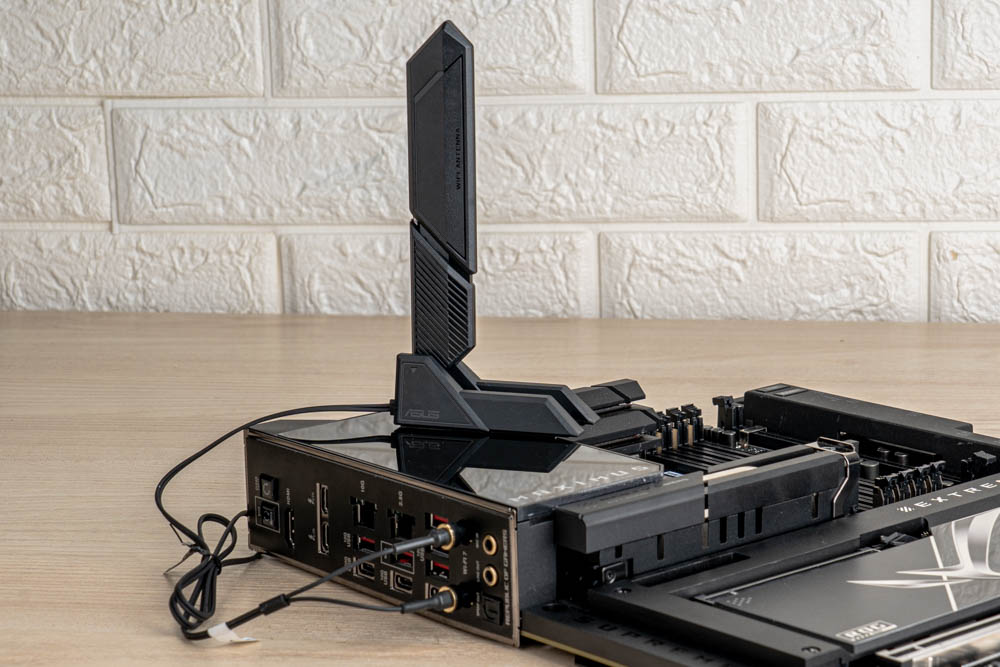

↑ Wi-Fi 7 天線安裝完成。

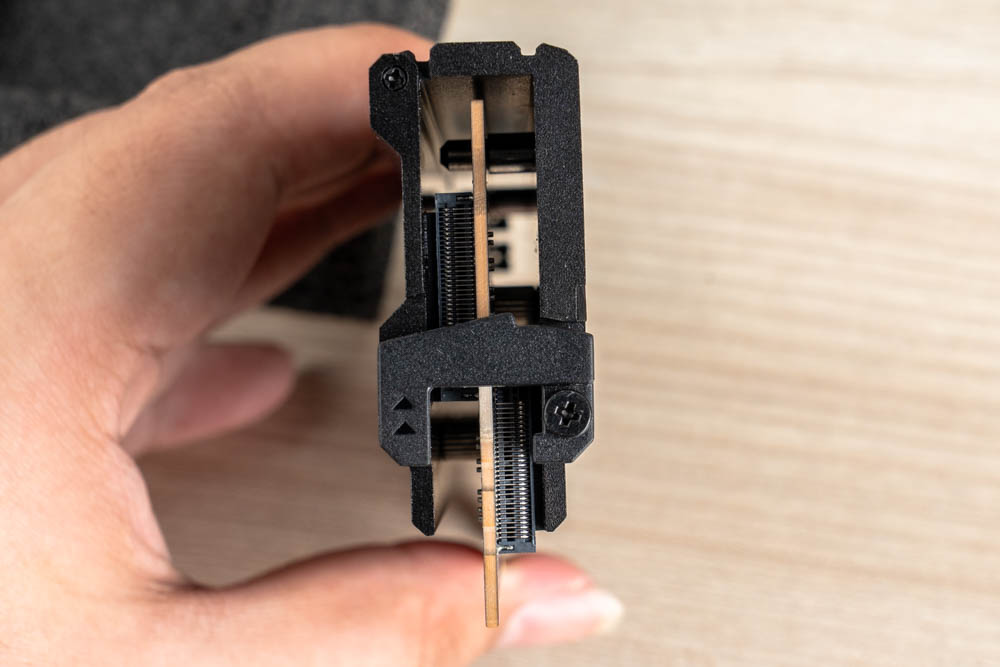

↑ ROG Q-DIMM.2 兩側設有快拆卡扣，依據箭頭提示，向上抬起即可解鎖。

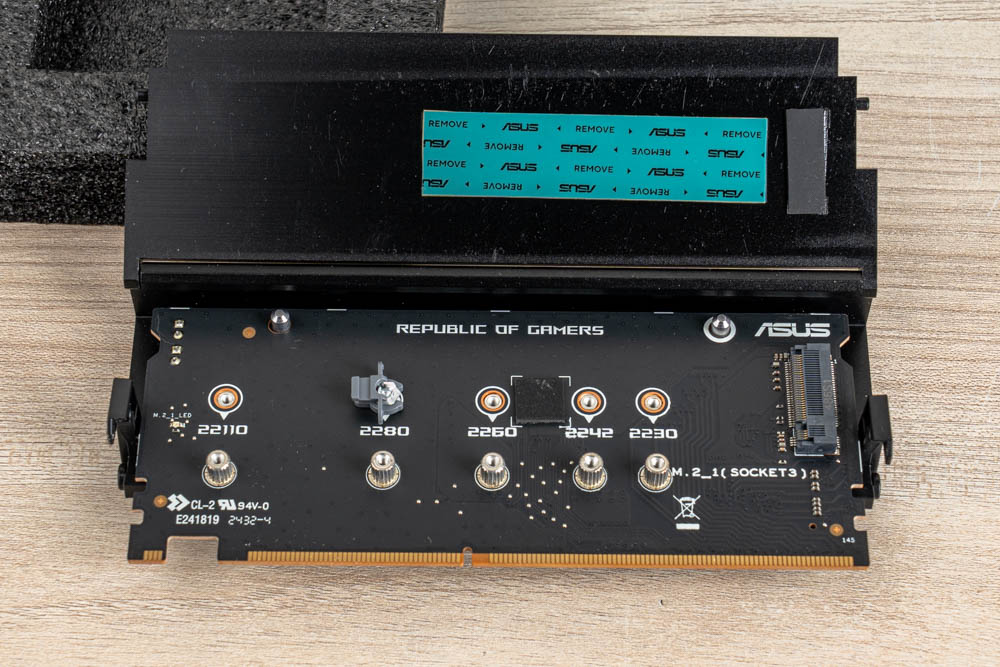

↑ 解鎖後，正面設有 1 個 PCIe 4.0 x4 擴充，搭配導熱墊與 Q-Latch 快拆安裝。

↑ 翻至背面，也設有 1 個 PCIe 4.0 x4 擴充，搭配導熱墊與 Q-Latch 快拆安裝。

↑ DIMM.2 卡槽設有防呆標示，方便識別與進行安裝。

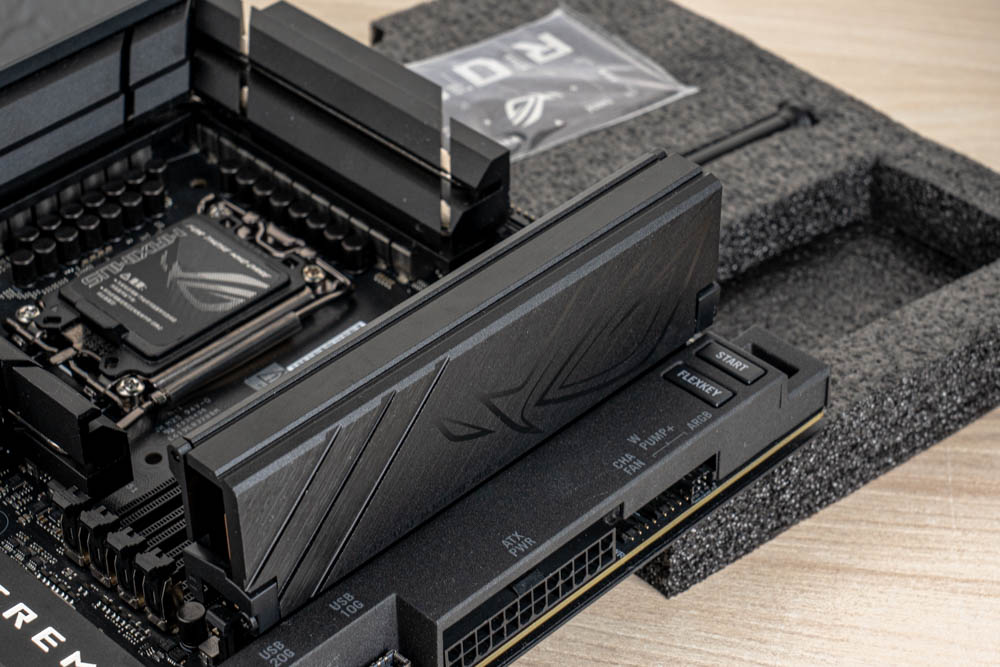

↑ ROG Q-DIMM.2 安裝完成。

ROG MAXIMUS Z890 EXTREME BIOS功能 / DIY友善Q-DASHBOARD、Q-Fan、AI超頻

ROG MAXIMUS Z890 EXTREME BIOS介面，延續自家經典風格，分有快速調整的「EzMode」、詳細參數設定的「進階模式」這兩種介面，方便玩家根據情況，選擇不同程度的細節調整。

此外，還有更直觀的 Q-Dashboard 介面，可一眼掌控已連接的硬體裝置，方便玩家針對硬體裝置做相關設定；並且該功能為全局介面，代表隨時皆可調閱，僅須透過下方選項 / Insert開啟。

EzMode模式，有著直觀易懂的排版佈局，提供完整主機板、處理器、記憶體時脈訊息，包含系統、CPU時脈、溫度、電壓等資訊；也可檢查記憶體DRAM、風扇FAN、周邊 PCIE / M.2 的安裝狀況，以及D.O.C.P (XMP / EXPO) 記憶體超頻、BOOT 開機選單、AI最佳化 (超頻) 等便捷設定。

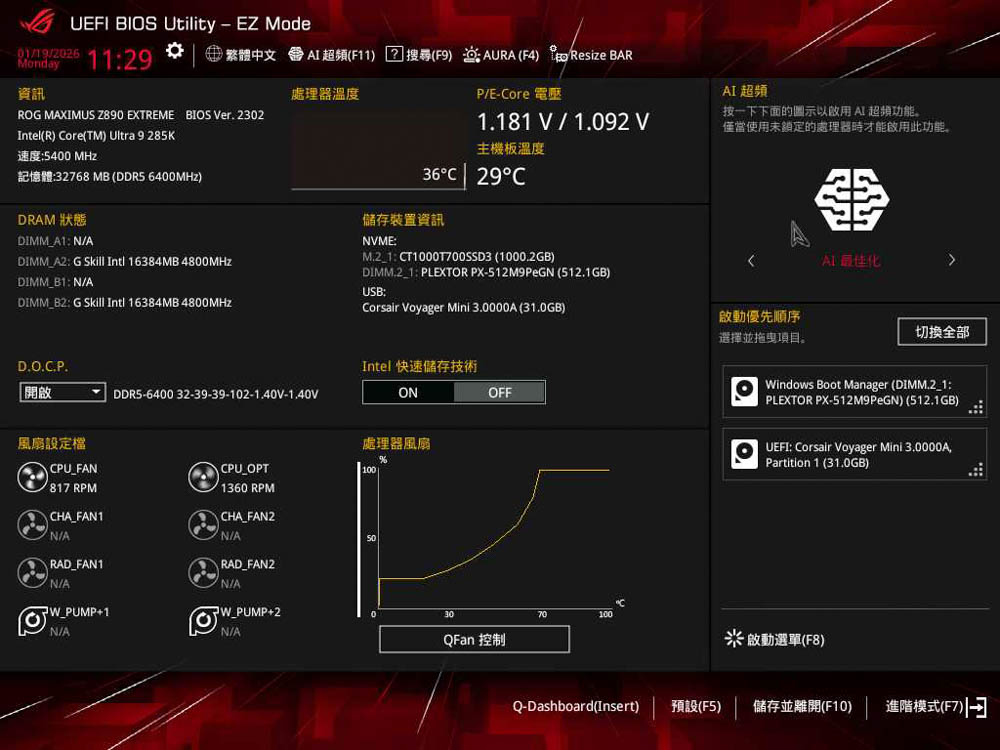

↑ EzMode介面，畫面底部設有 Q-Dashboard (Insert) 選項，方便切換。

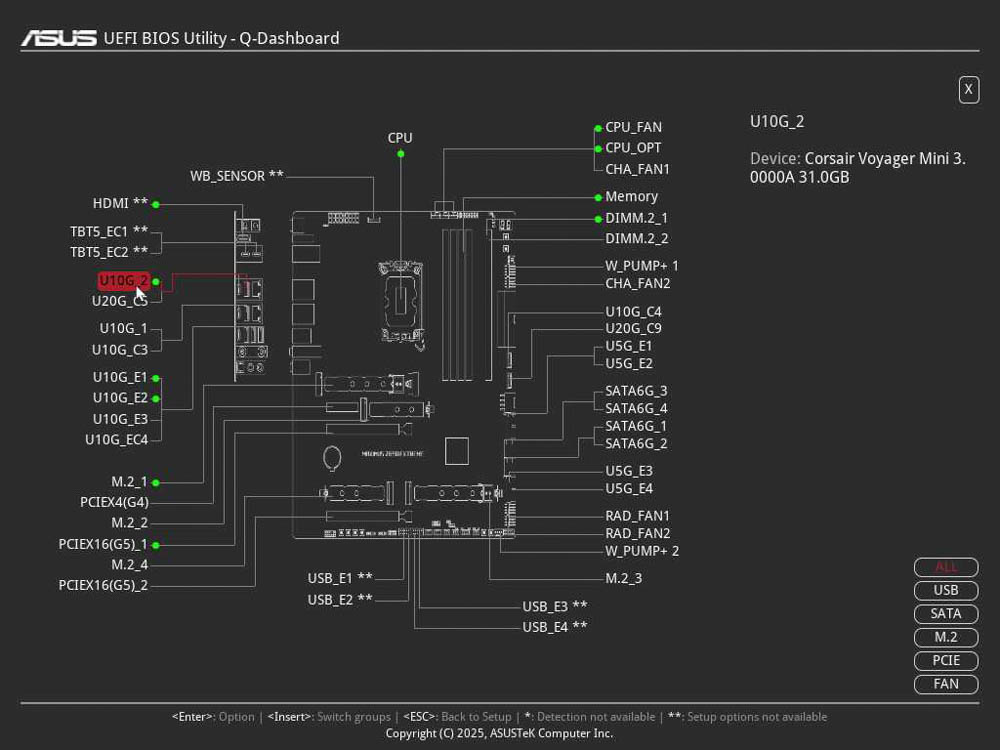

↑ Q-Dashboard 介面，直觀顯示連接設備；例如筆者插入隨身碟於U10G_2埠，一眼便知。

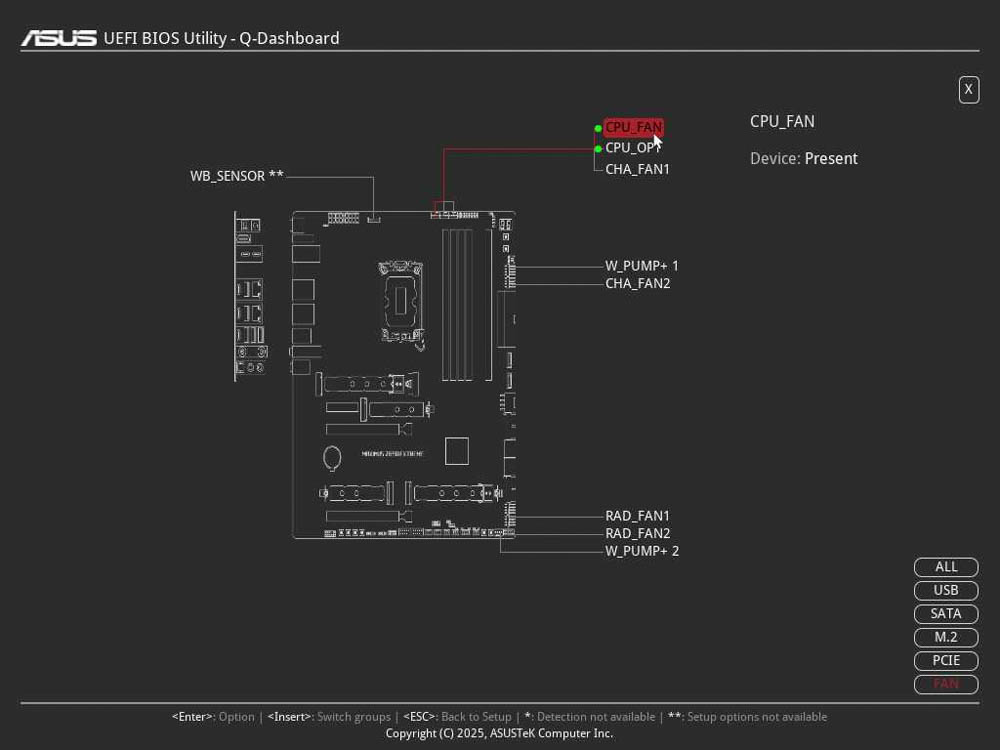

↑ 點選右下角選項，即可篩選硬體類別；筆者選擇 FAN風扇並點擊 CPU_FAN 埠。

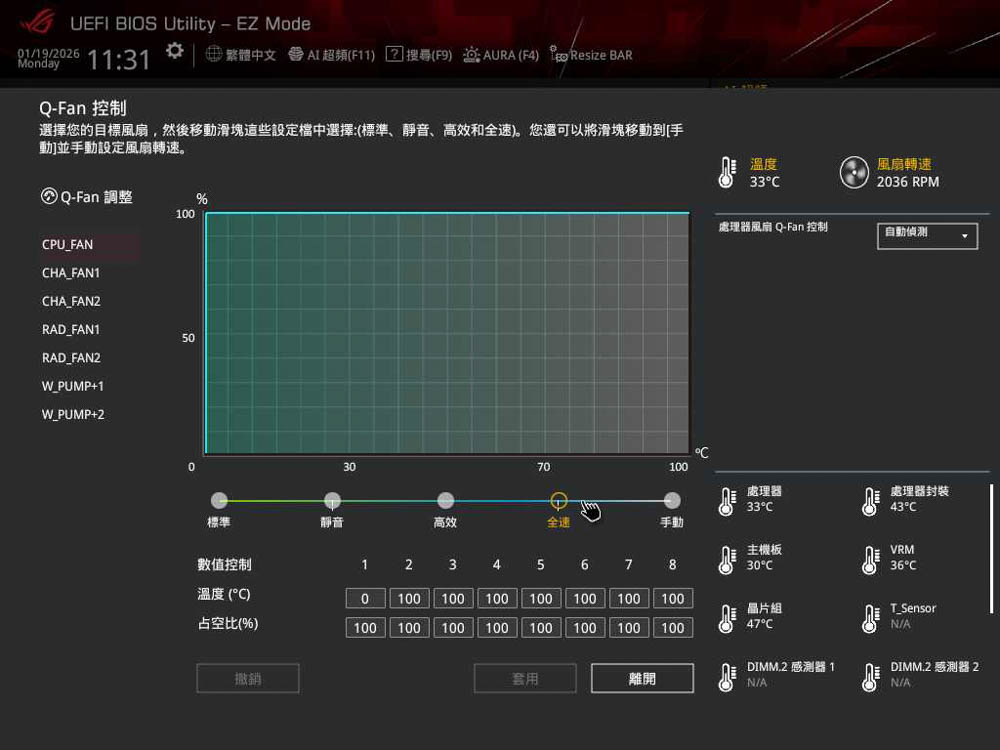

↑ 會接續跳轉至相應功能 Q-Fan，提供風扇相關調整，筆者這裡設置為風扇全速模式。



接著按下鍵盤F7或右上角按鈕，即可切為進階模式，該模式下有著相對豐富的參數選項，概要、Extreme Tweaker 超頻設定、進階、監控、啟動、工具、離開等頁面群組；而「Extreme Tweaker」頁面，提供各項處理器、記憶體相關時脈、電壓等超頻設定。

此外，如果想解鎖 Intel 預設功耗、電流限制，除了手動設定外，也可以透過 Performance Preferences選項，並設定為 ASUS Advanced OC Profile，即套用華碩進階 OC 參數，藉而解除 Intel 預設的參數限制 (PL1 / PL2 / ICCMAX)。

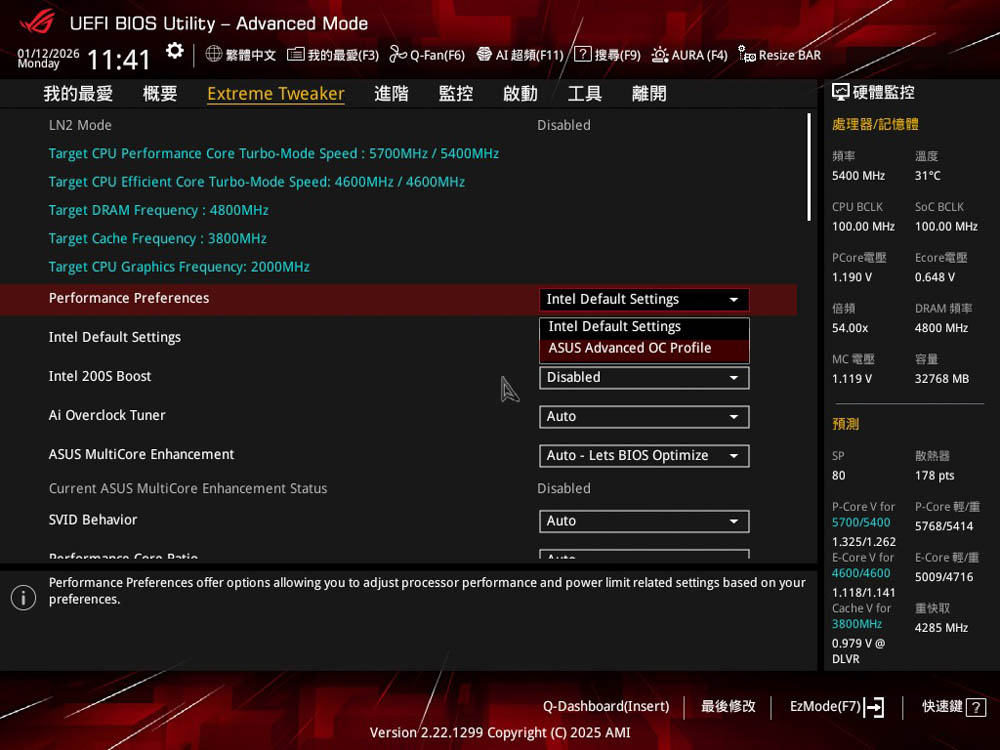

↑ Extreme Tweake 頁面，Performance Preferences選項。

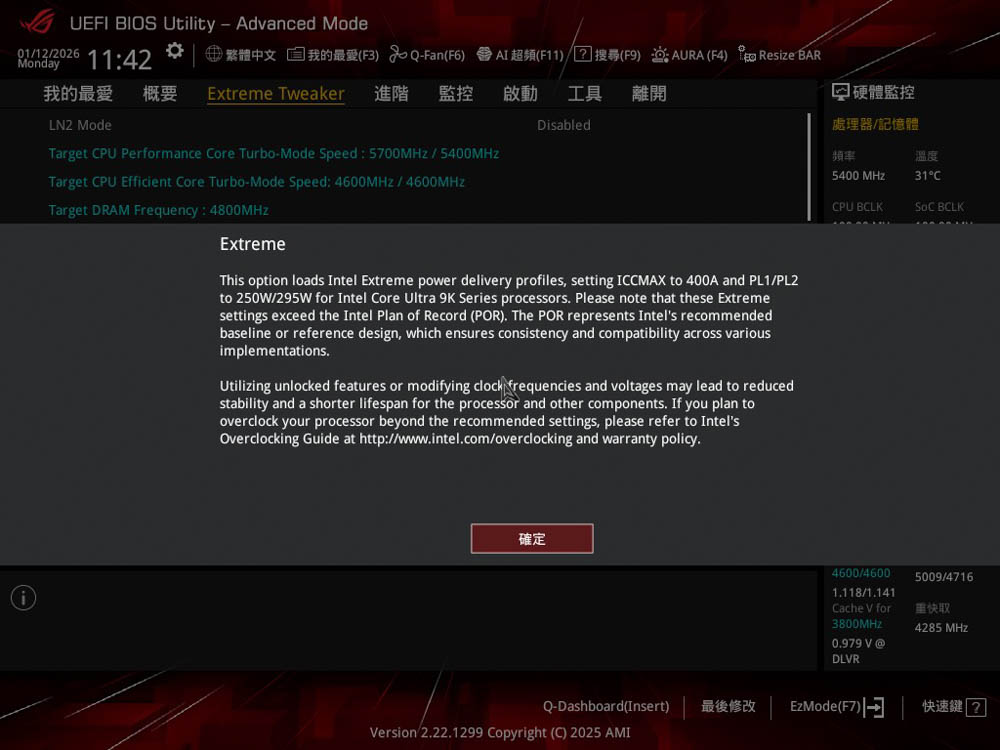

↑ 設定為 ASUS Advanced OC Profile，會跳出PL1 / PL2 / ICCMAX參數相關警示。



核心超頻方面，有著 Performance / Efficient Core Ratio選項，即P / E-core 核心調整，可提供全核、單核，以及獨家 AI Optimized 模式來進行超頻調整。

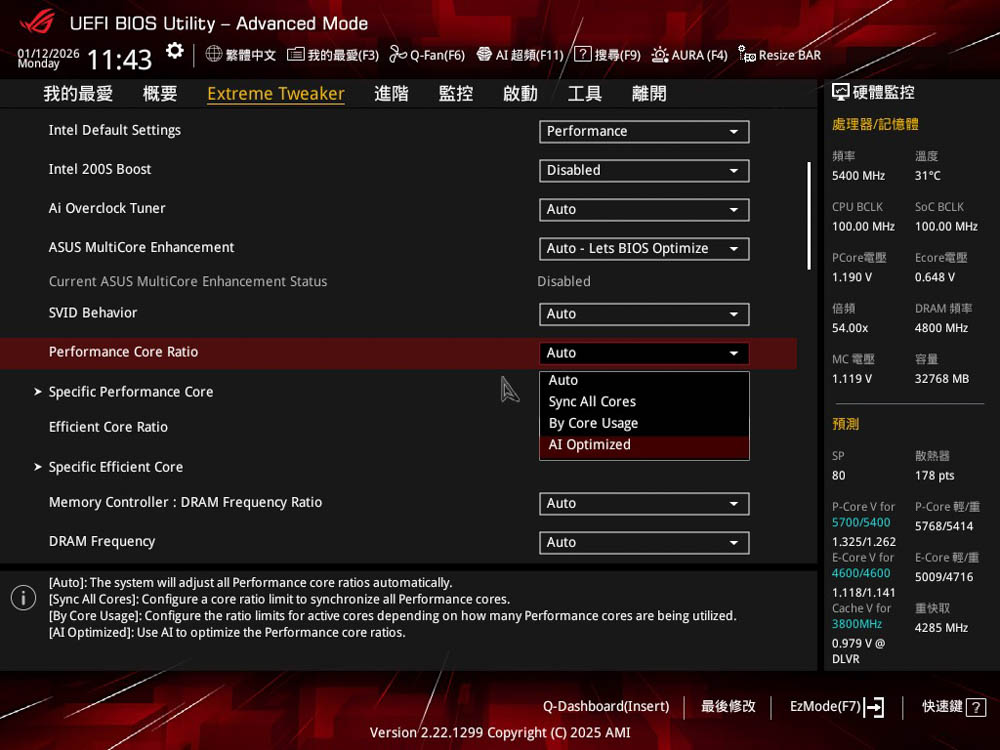

↑ P / E-core 大小核心超頻。



記憶體超頻，則有著常見 D.O.C.P 選項，分有 D.O.C.P 2 完全套用XMP預設參數，以及D.O.C.P 1只套用特定XMP參數 (CL、TRCD、TRP、TRAS)，並加入ROG獨家優化的其他參數來設定；此外，還有Memory Controller:DRAM 選項可調整，提供 1:2 、1:4 模式設定。

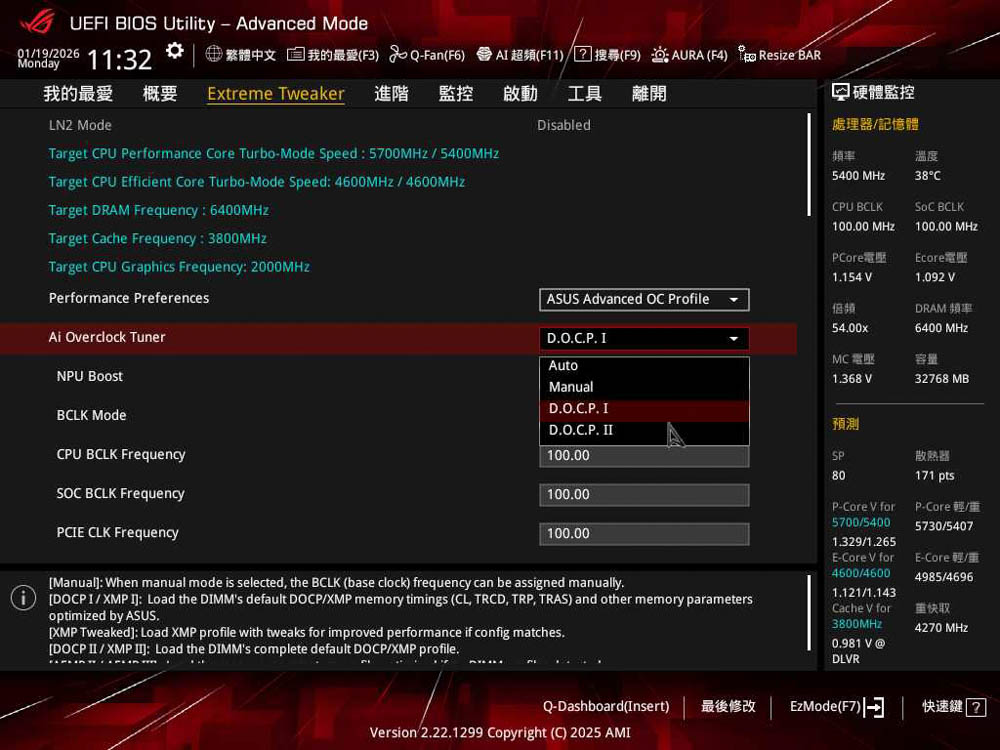

↑ Ai Overlock Tuner選項。

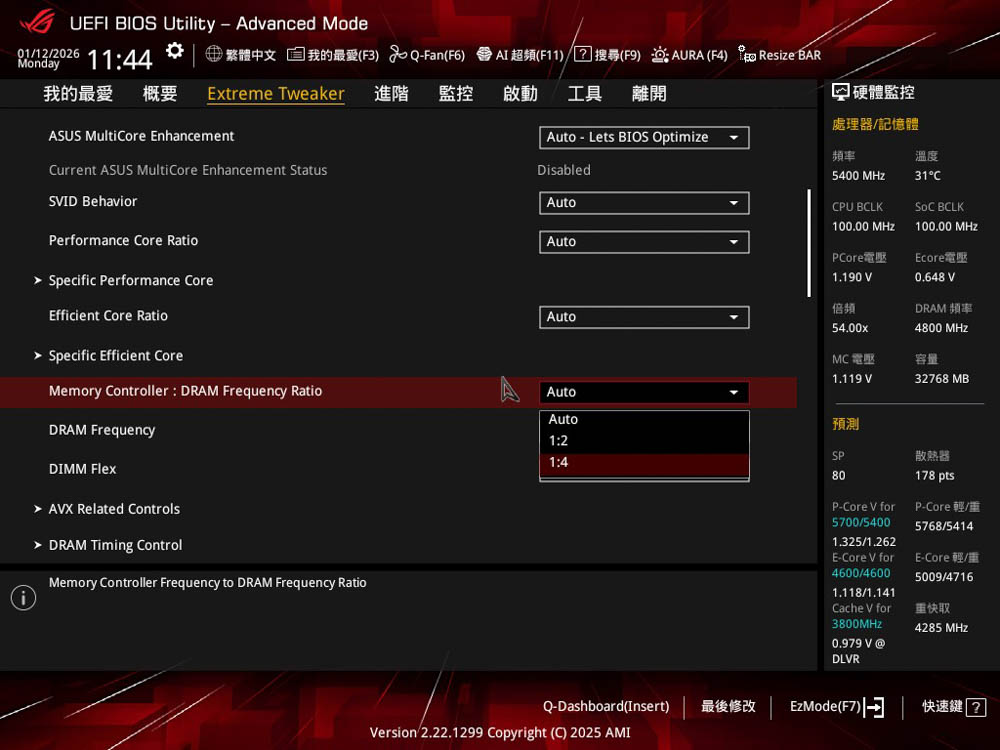

↑ Memory Controller:DRAM 選項。



其中「DIGI+ VRM」群組選項，提供 CPU 負載補償等相關設定；而PL1、PL2與電流上限等設定，則可從「Internal CPU Power Management」 群組選項中找到，提供給欲想手動解鎖 Intel 預設功耗限制的超頻玩家。

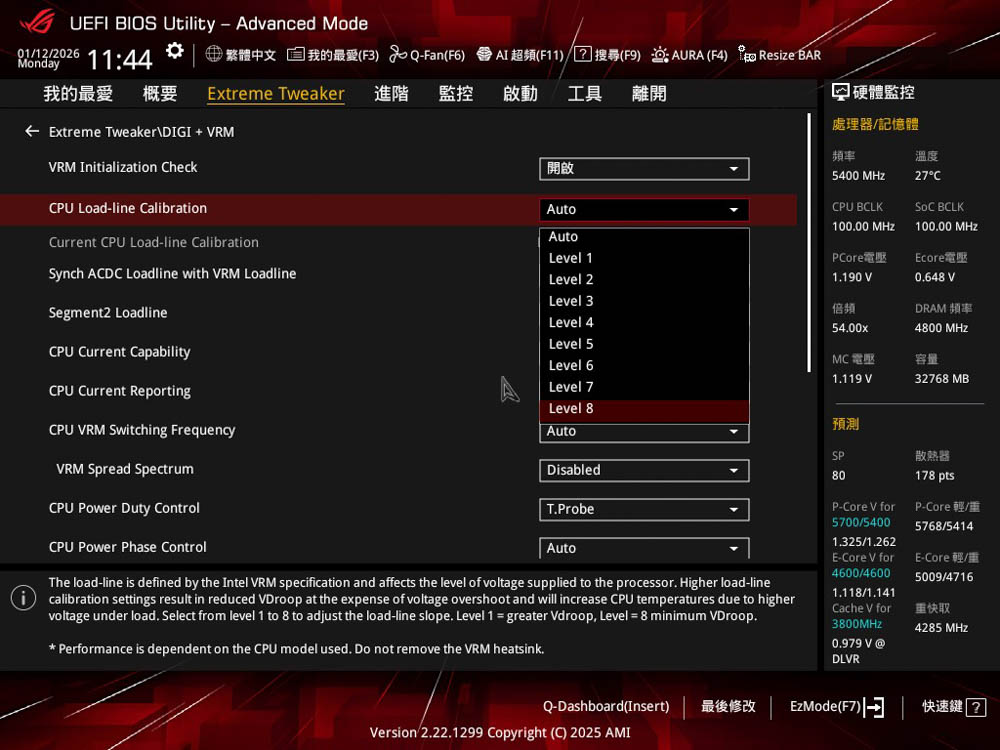

↑ Extreme Tweaker \ DIGI+ VRM， CPU 負載補償設定，提供有8個等級檔位。

↑ Extreme Tweaker \ Internal CPU Power Management，PL1、PL2、電流上限設定。



而常見「AI Features」群組選項 ，除了可檢查自己處理器的 SP 排行，以及啟用AI Optimized超頻下，P / E-core大小核的時脈設定；還有著「Cooler Re-evaluation Algorithm」、「Optimism」選項設定，可讓玩家調整AI模型對於處理器超頻的評估次數、樂觀程度，進而取得更精確超頻參數。

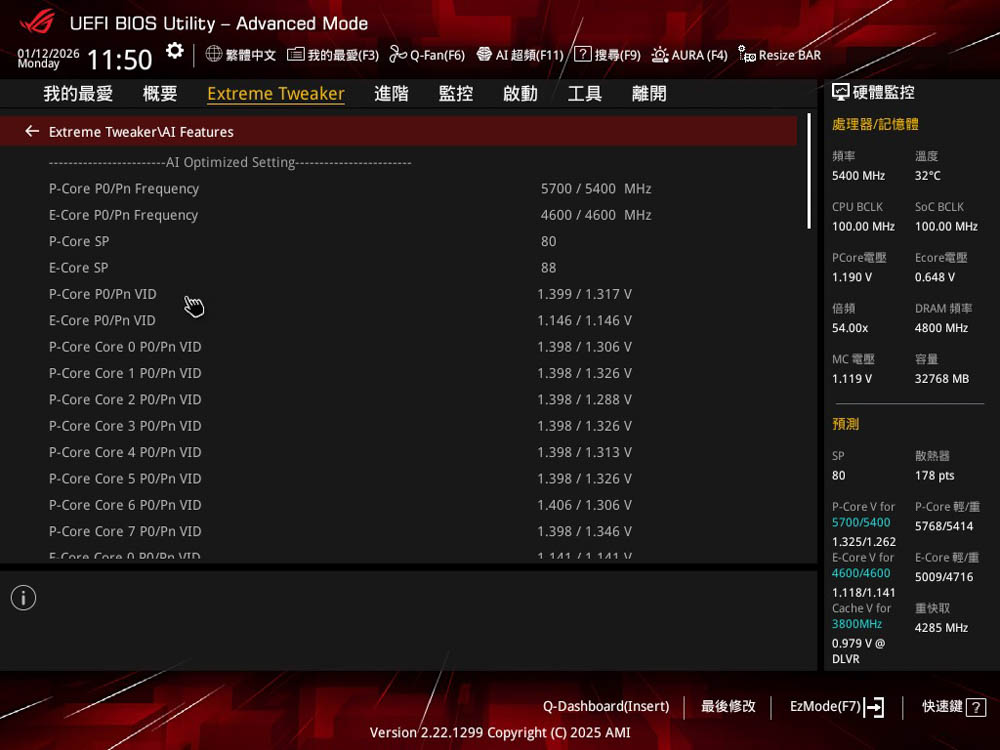

↑ Extreme Tweaker \ AI Features，測試 285K有著 P-core 80 SP、E-core 88 SP分數成績。

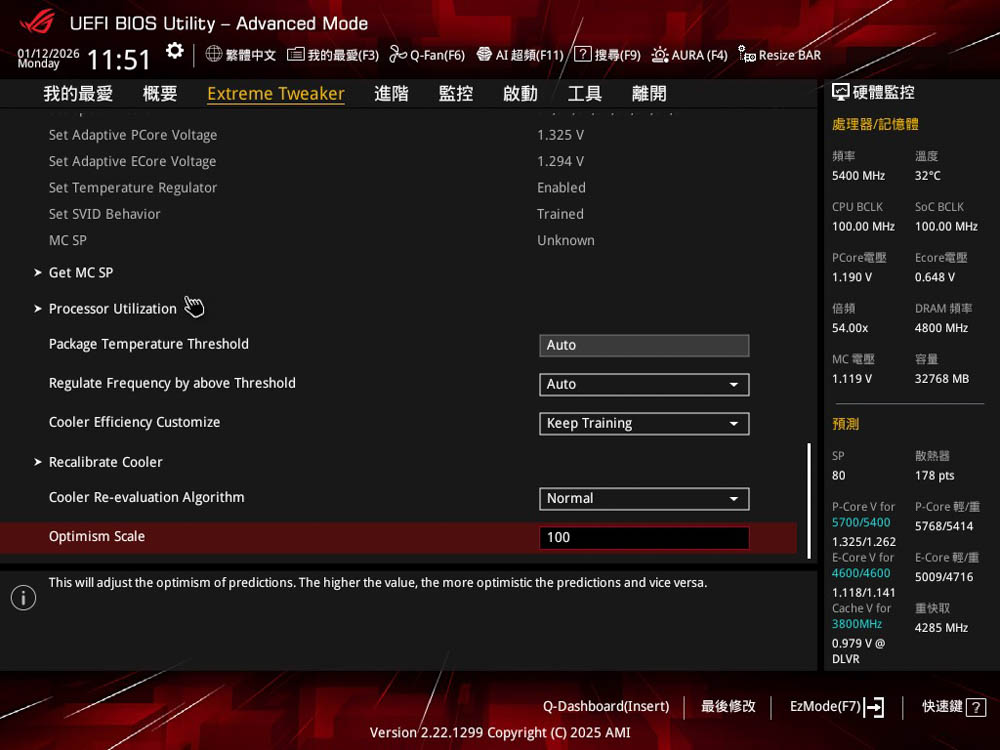

↑ AI Optimized 超頻相關設定。

↑ Extreme Tweaker頁面底部，設有電壓相關選項。



進階頁面，可以針對主機板功能來調整，像是模擬器多核的VMX功能、電競遊戲與OS系統安裝所需的TPM 2.0 (可信賴裝置)，以及 PCIe 通道拆分需求，或USB、LAN、Wi-Fi、RGB等裝置連接埠的啟用與禁用，皆可於該頁面中調整設定。

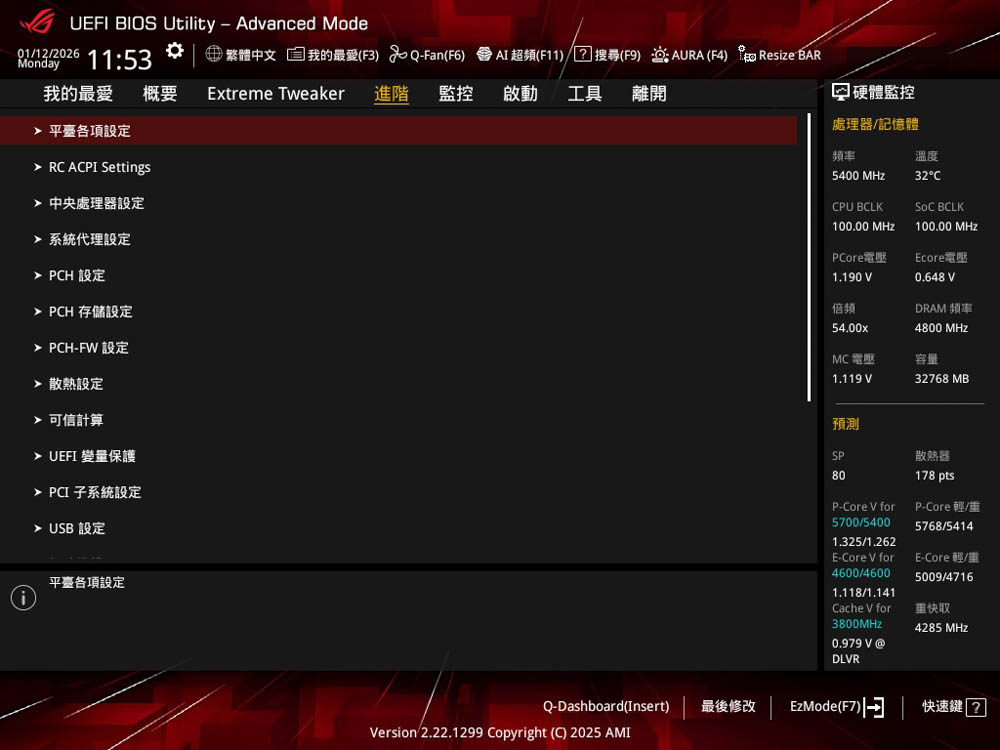

↑ 進階頁面。

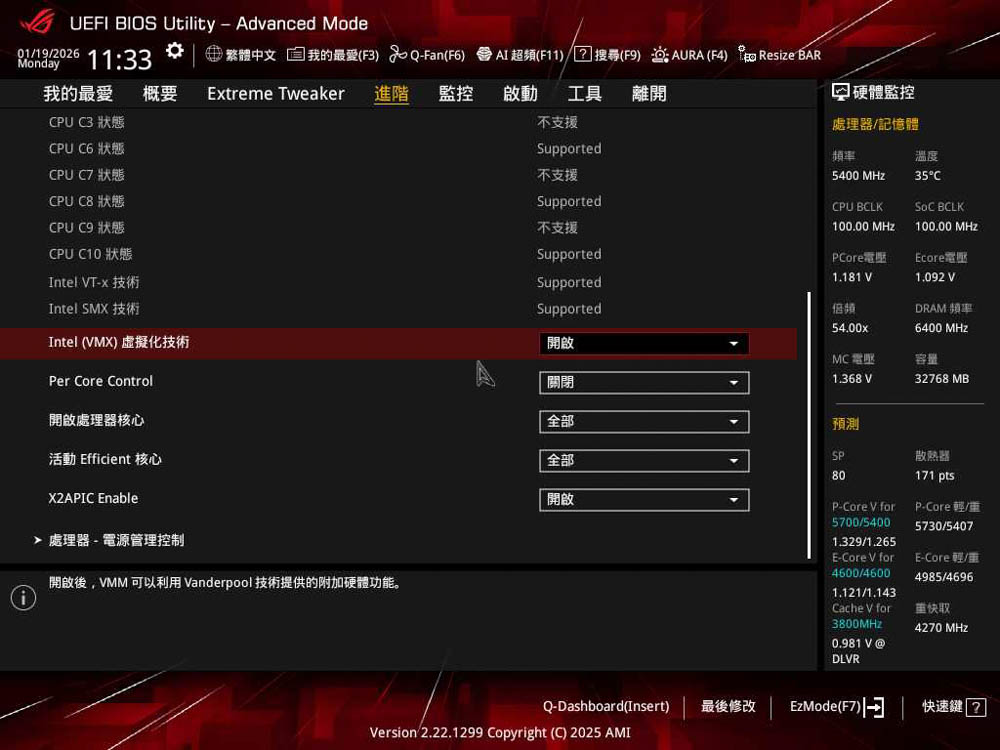

↑ 進階 \ 中央處理器設定，可找到 Intel (VMX) Virtualization Technology 功能設定。

↑ 進階 \ 可信計算，TPM2.0開關與相關設定

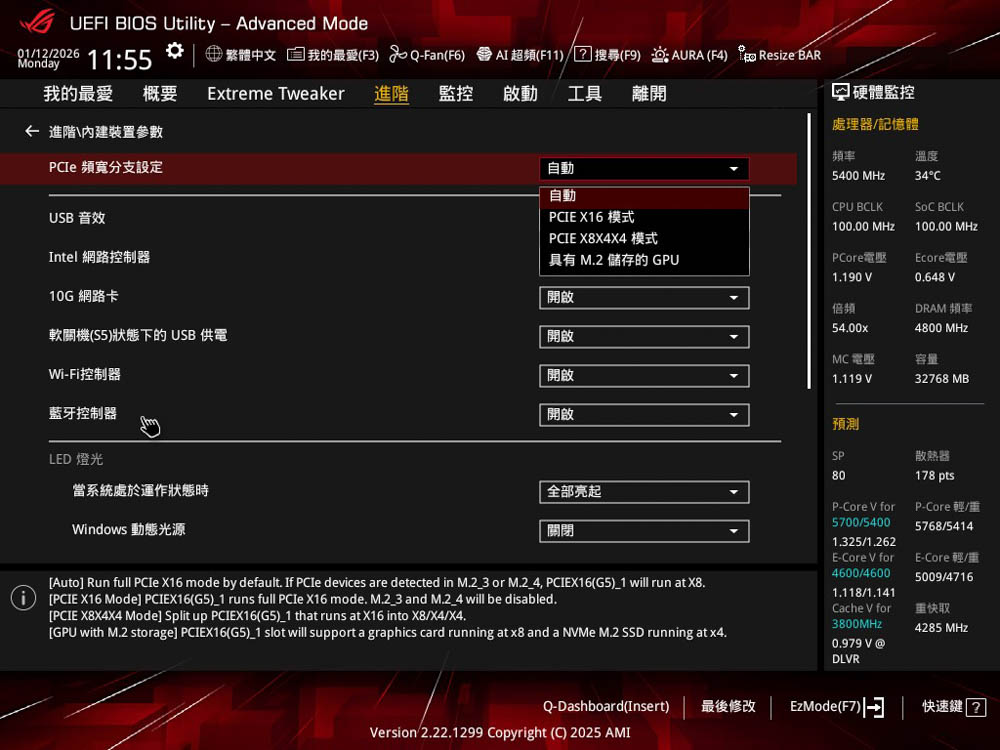

↑ 進階 \ 內建裝置參數 (Onboard Devices Configuration)，提供PCIe 通道拆分、裝置開關設定 。



監控頁面，可以檢查當前安裝硬體的溫度與電壓資訊，如處理器、記憶體、晶片組等感測數據；並且提供更全面 Q-Fan 設定， 可讓玩家針對風扇與水泵轉速做細節上調整。

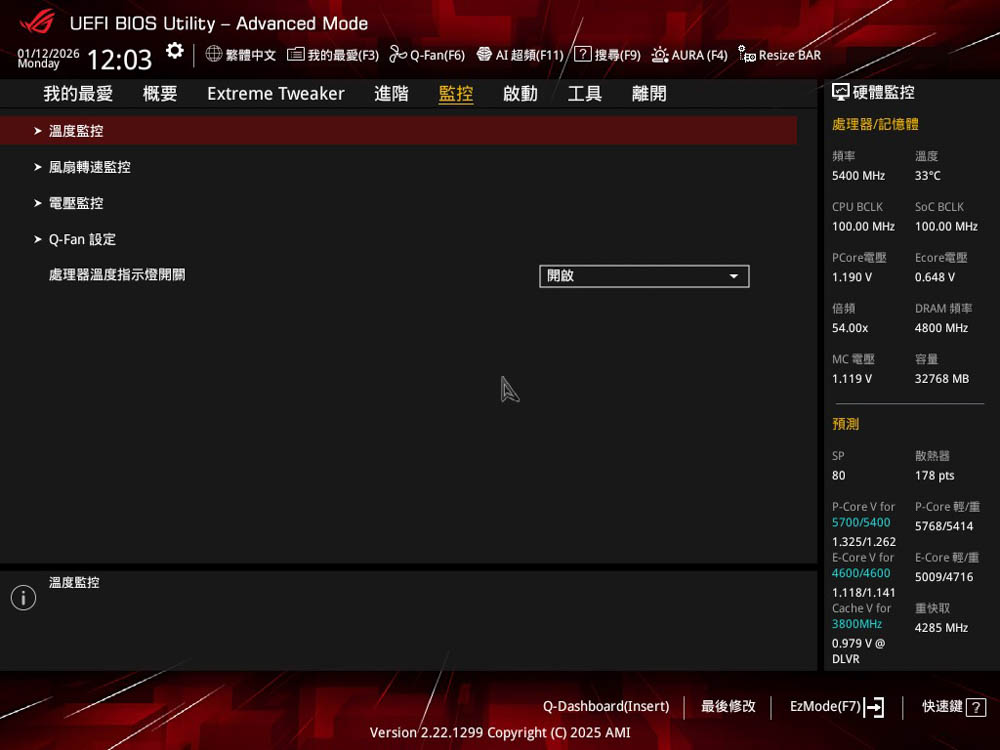

↑ 監控頁面，提供風扇水泵轉速調整，與硬體感測數據。

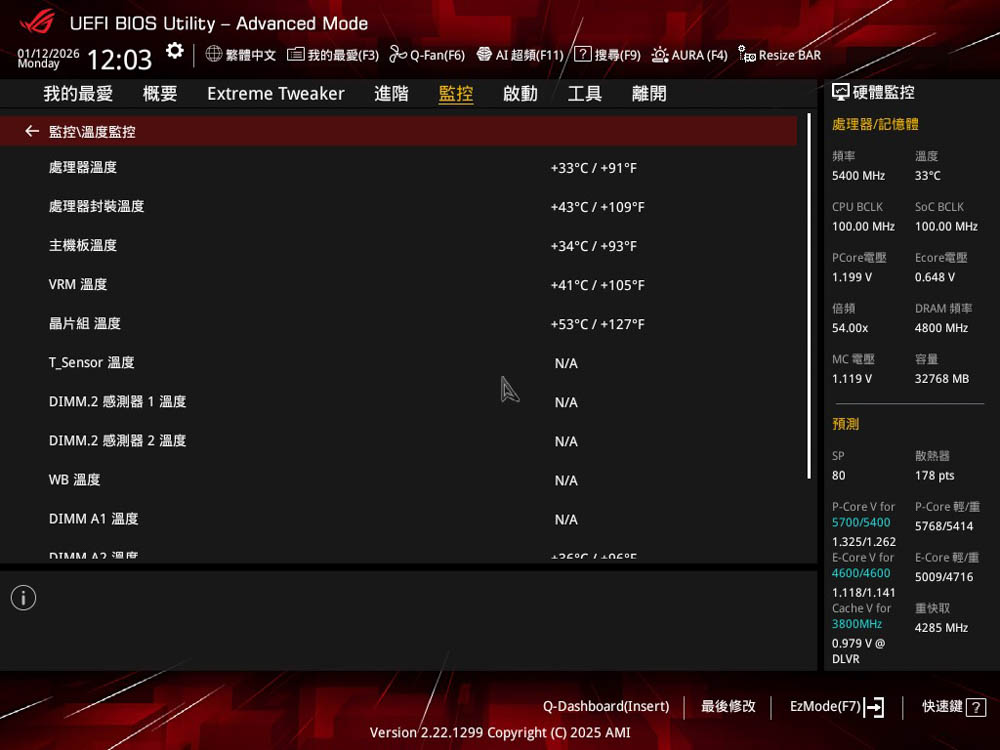

↑ 監控 \ 溫度監控，各類硬體溫度的感測數據。

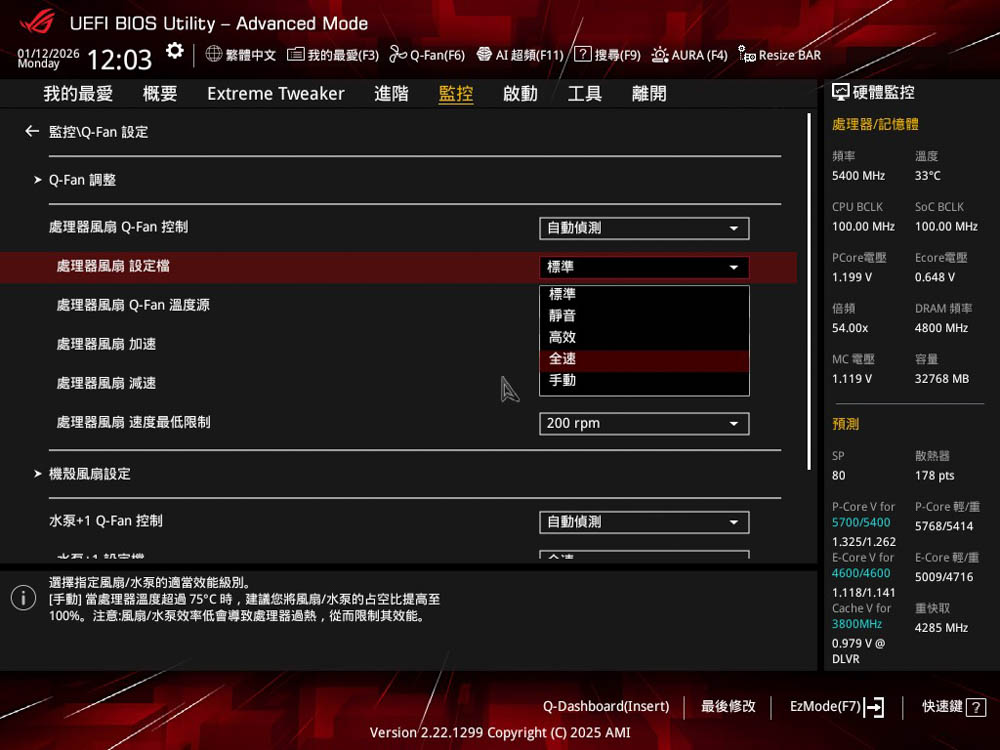

↑ 監控 \ Q-Fan設定，風扇水泵轉速等相關設定。



啟動頁面，可調整OS系統裝置的啟動順序，以及近期遊戲必開的，安全啟動 (Secure Boot) 功能，也可以在這裡找到；而工具頁面，則集合了 BIOS升級 / 回滾、SPD資訊、Flexkey 按鈕定義等相關工具與功能，方便讓玩家依據情況，進行BIOS維護與個人化設置。

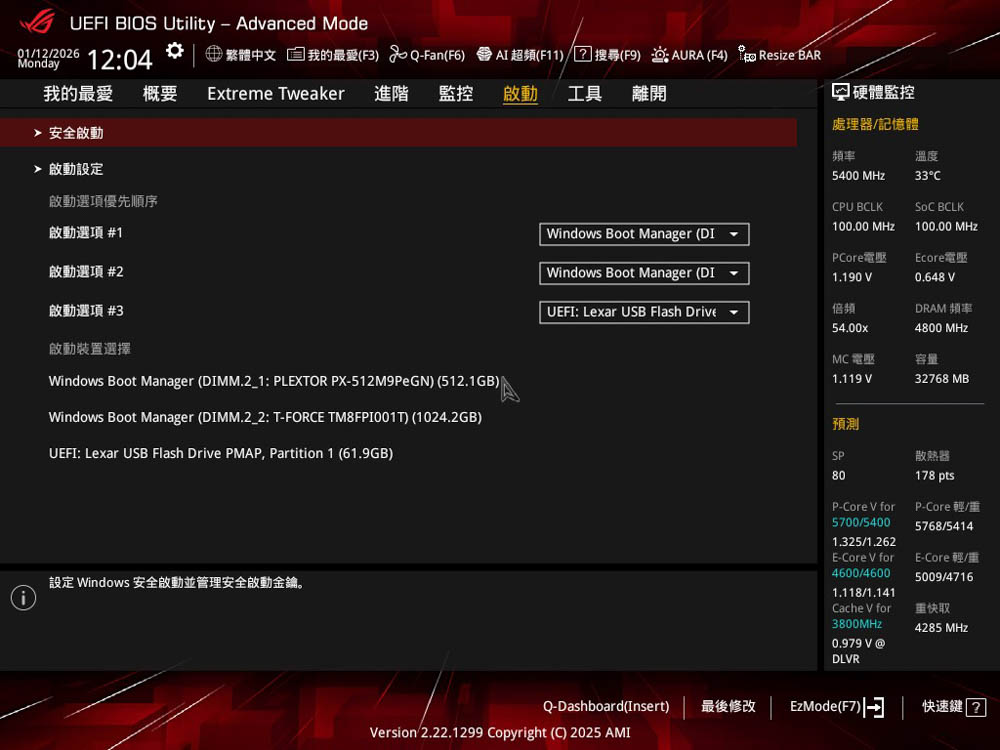

↑ 啟動頁面，也可找到安全啟動 (Secure Boot) 功能。

↑ 工具頁面。

ASUS DriverHub 驅動一鍵安裝

由於BIOS ROM容量提升，ROG MAXIMUS Z890 EXTREME除具備雙BIOS切換設計，更內建有方便的ASUS DriverHub 功能，讓玩家在初次進入OS系統時，即可透過DriverHub 提示窗口，進行一鍵式的整合驅動安裝，一手包辦網路、音效、晶片組等必要驅動。

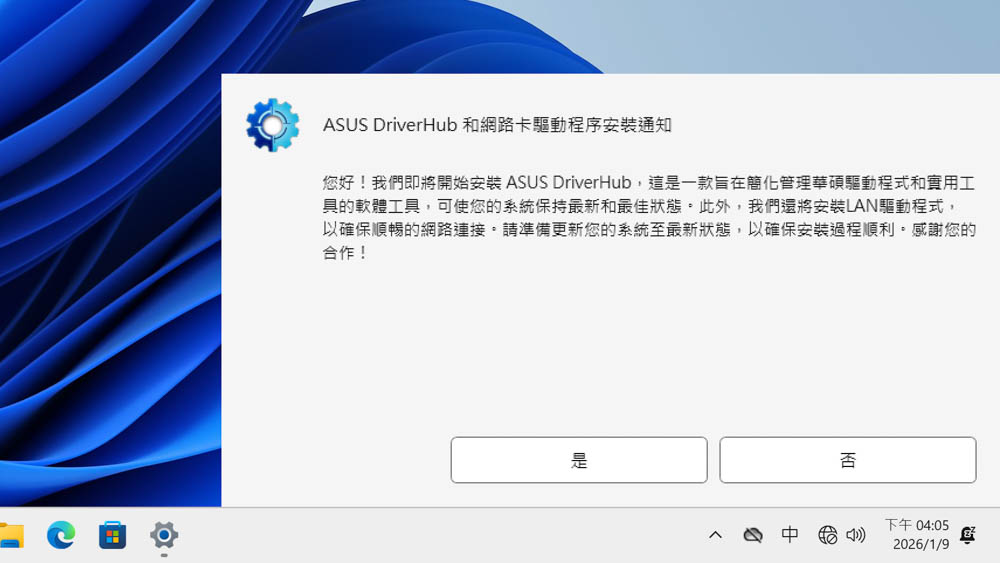

↑ 剛開機進系統時，會彈出ASUS DriverHub提示。

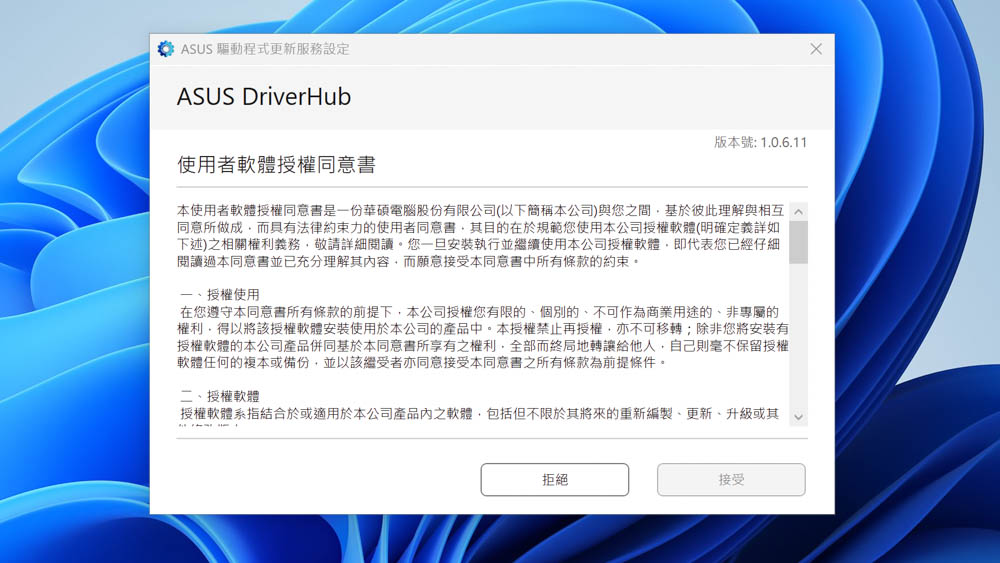

↑ ASUS DriverHub授權同意書，按下「接受」後，隨即跳至使用介面 (網頁)。

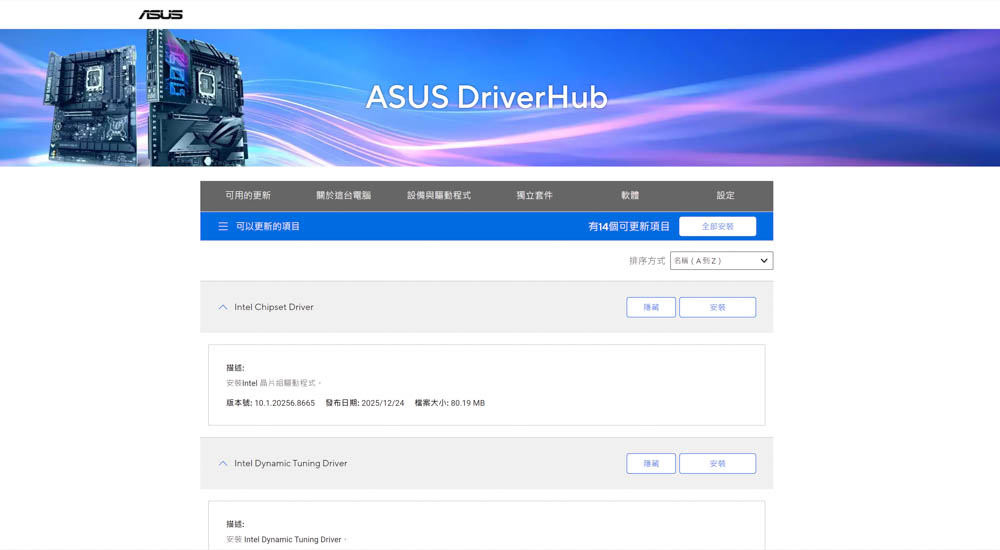

↑ ASUS DriverHub 使用介面，已把主板相關驅動整合，方便玩家下載安裝。

ROG MAXIMUS Z890 EXTREME 顯示燈效 / 5 英吋MAXIMUS 全彩 LCD 螢幕、Armoury Crate

主板實際燈效，ROG MAXIMUS Z890 EXTREM 主要著重於一體式 I/O 上蓋，即5 英吋MAXIMUS 全彩 LCD 螢幕，作為主板整體的視覺焦點，方便玩家在欣賞硬體外觀的同時，也能有個人化風格的視覺表現；其中 LCD 螢幕的個人化設置，則由 Armoury Crate 軟體來提供相關功能。

筆者也透過實機展示，將 ROG MAXIMUS Z890 EXTREM 實際燈效圖，供各位玩家參閱；並且使用 ROG Strix LC III ARGB AIO 水冷作為視覺搭配，與後續效能測試為用。

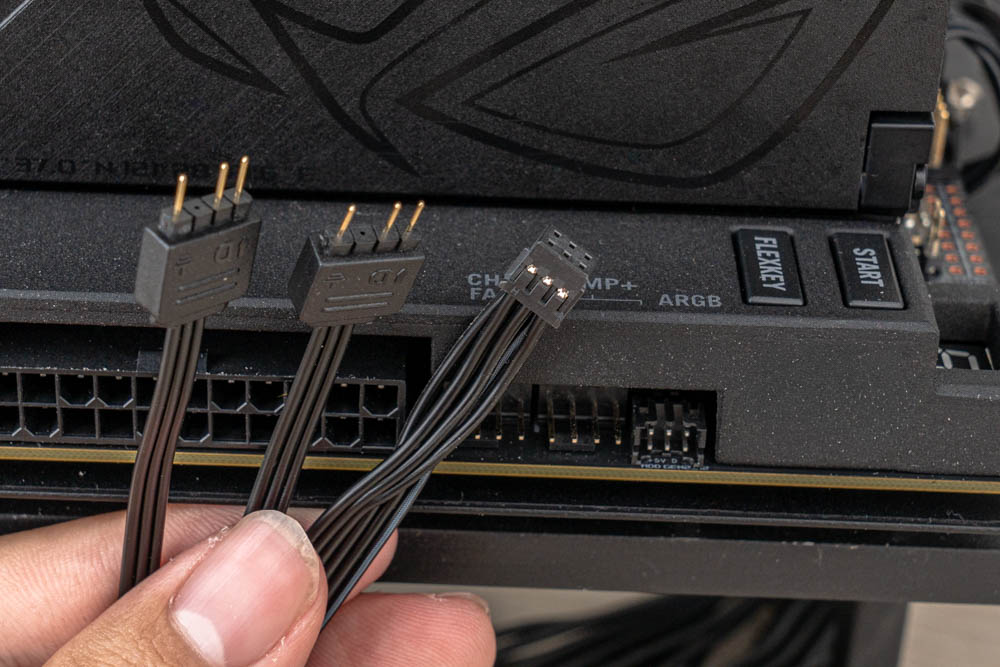

↑ 水冷 ARGB 燈效連接，透過主板 ADD GEN2_12 接口、ARGB 分接線來連接。

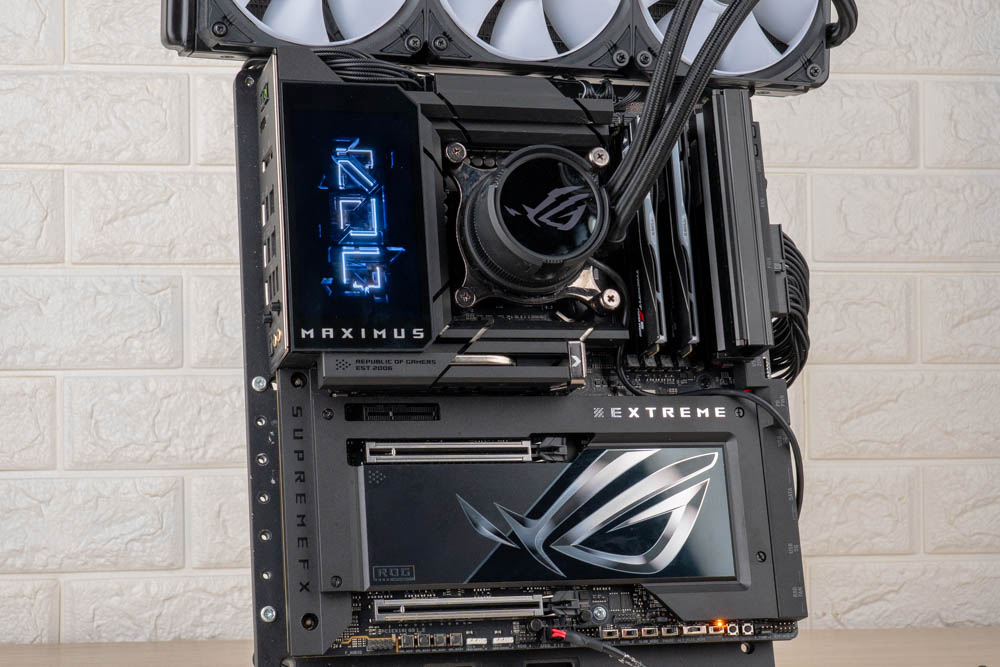

↑ 插電未開機狀態時，LCD畫面預設為 ROG 待機影像。

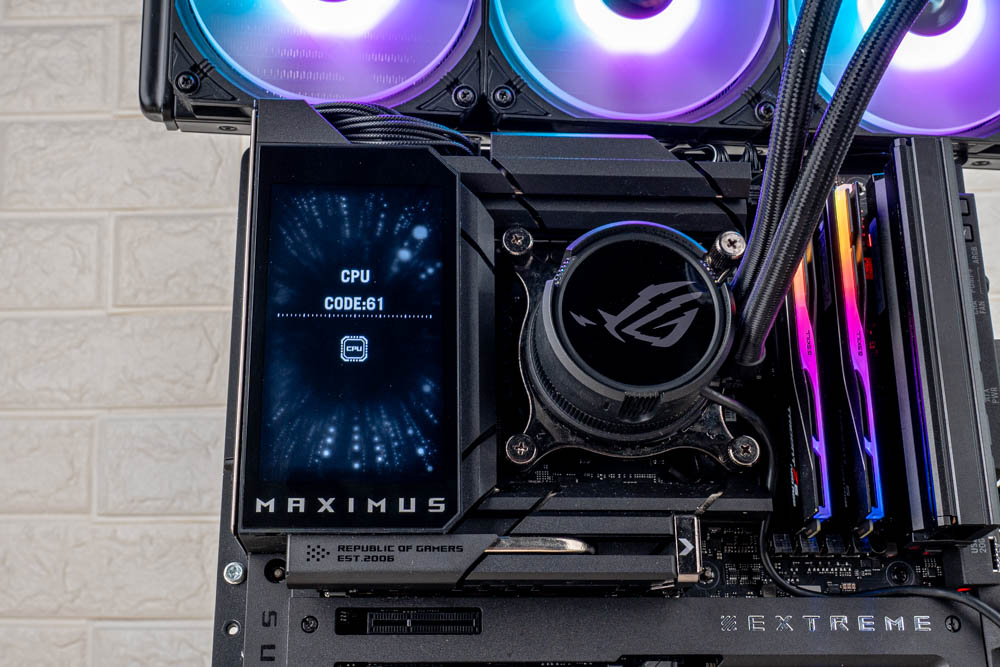

↑ 在初步開機狀態下，LCD畫面將顯示目前自檢階段與Q-Code代碼。

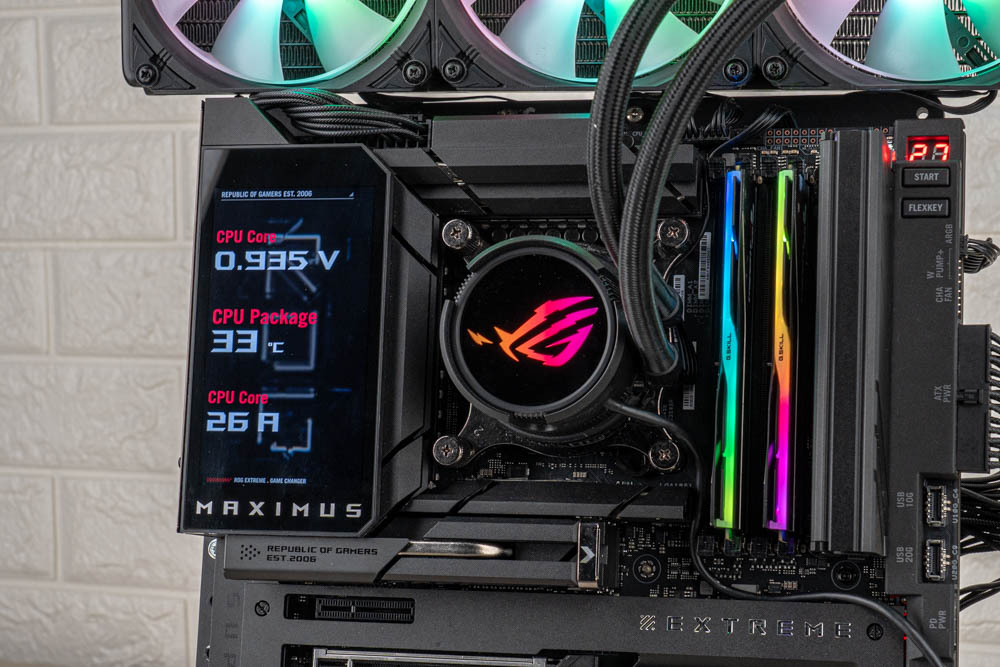

↑ 如開機成功點亮，LCD畫面則預設顯示為CPU 電壓、溫度、電流等三項感測數據。



透過ROG 本家 Armoury Crate 軟體，可針對LCD 螢幕做個人化顯示調整，提供有靜動態圖片、硬體監控功能可選，也支援玩家上傳 JPEG 圖檔，但不支援 GIF 或 MP4 等動態影像，則略顯可惜；並且也提供 ARGB (可編程) 接頭、硬碟資訊、WiFi Q-Antenna等相關檢閱與可調功能。

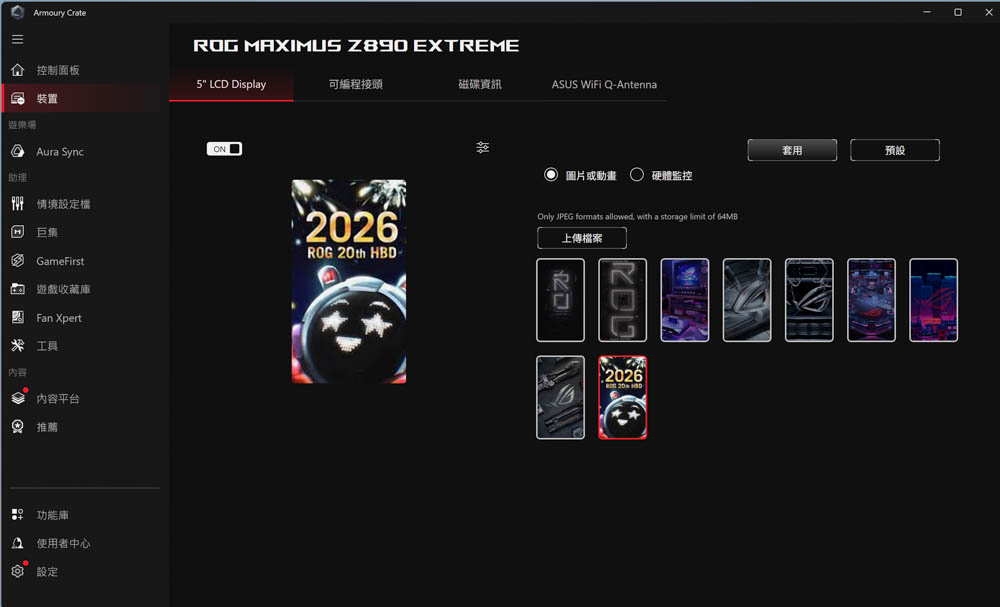

↑ ROG MAXIMUS Z890 EXTREME 功能介面下，5” LCD Display 調整頁面。

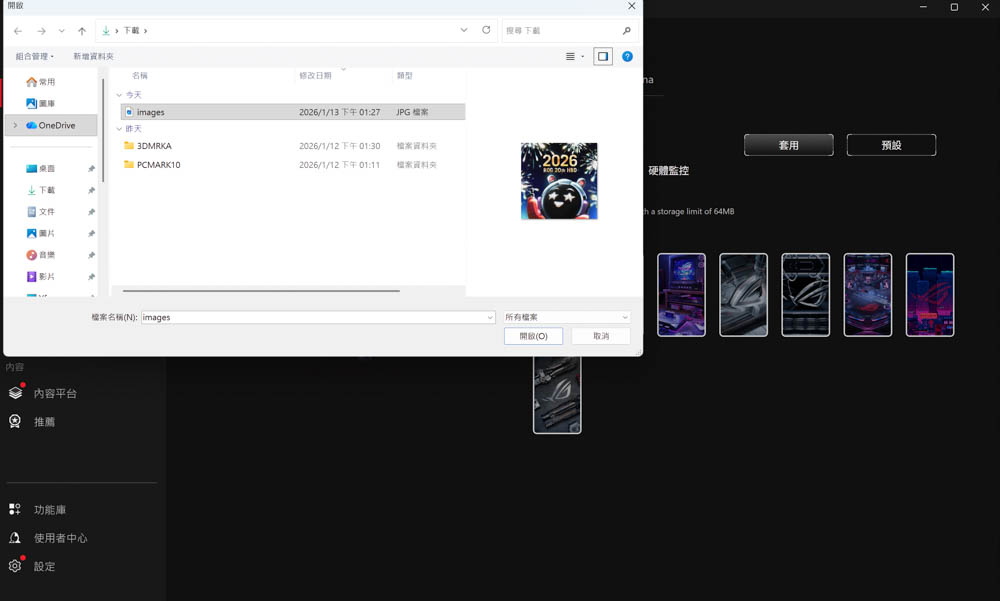

↑ 筆者使用官方 2026 新年賀圖，作為個人化設置演示。

↑ 自帶裁切功能，方便設置。

↑ 個人化設置完成。

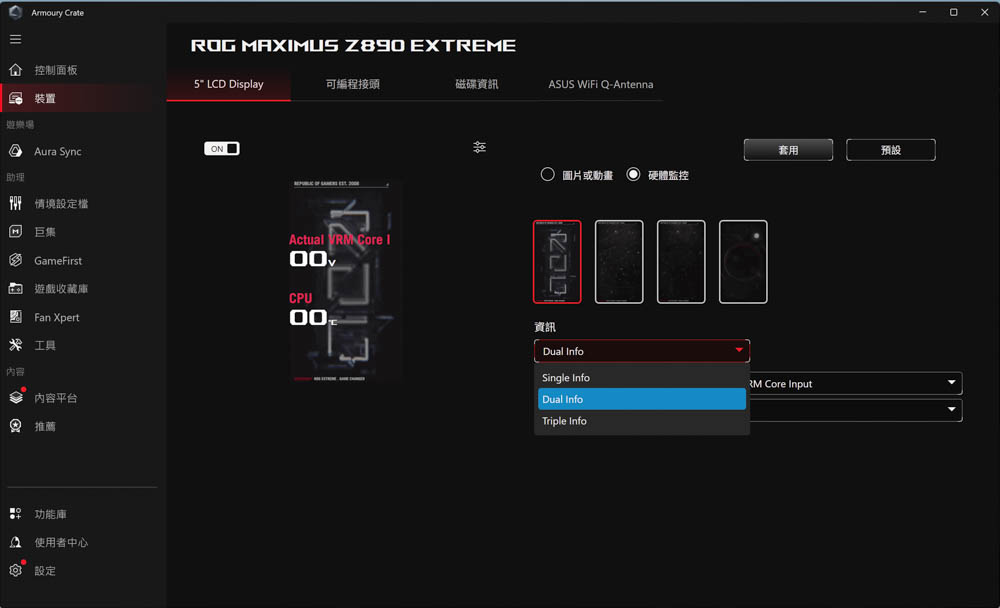

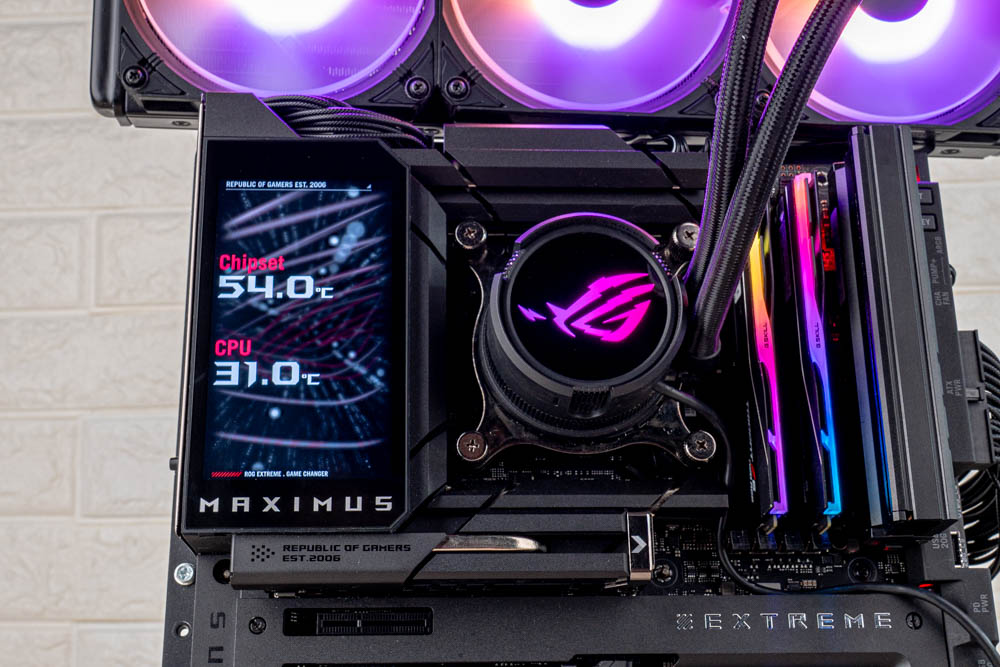

↑ 除了個人化圖片，也有硬體監控顯示可選，且最多顯示三項感測資訊。

↑ 提供各類感測單位可選，分有電壓、溫度、轉速、頻率等單位。

↑ 硬體監控顯示效果。



ROG MAXIMUS Z890 EXTREME 效能測試

效能測試方面，分為標準CPU渲染軟體、電腦效能與遊戲效能測試；主要硬體以CPU Intel Core Ultra 285K、RAM G.Skill DDR5 2x16GB 6400MT/s，搭配GPU NVIDIA GeForce RTX 5080；而BIOS設定為AI Optimized、D.O.C.P.2 XMP 6400，並解鎖P1 P2功耗限制 (300W) 來進行效能實測。

測試平台
處理器：Intel Core Ultra 285K
主機板：ROG MAXIMUS Z890 EXTREME
記憶體：Trident Z5 Neo RGB DDR5 6400 32GB ( 2 x 16GB )
顯示卡：NVIDIA GeForce RTX 5080 FE 1
系統碟：T-FORCE CARDEA IOPS 1TB
資料碟：Crucial T700 1TB ( PCIe Gen5)
電源供應器：ROG Strix 1000W Gold Aura
測試環境：開放式機架、BIOS預設 ( 風扇全速 / P1 P2 解鎖300W )
作業系統：Windows 11 24H2 64bit
BIOS版本：2302 (最新)



首先CPU-Z 驗證，當前所使用的硬體資訊，CPU Intel Core Ultra 285K，代號 Arrow Lake 採用 3nm 製程處理器；具備 8P+16E 的 24 核心 24 執行緒；搭配主機板 ROG MAXIMUS Z890 EXTREME、BIOS 2302 版本；記憶體為 Trident Z5 Neo RGB DDR5 UDIMM 16GBx2 6400。

並使用CPU-Z 內建的CPU效能測試，其成績部分供各位參閱。

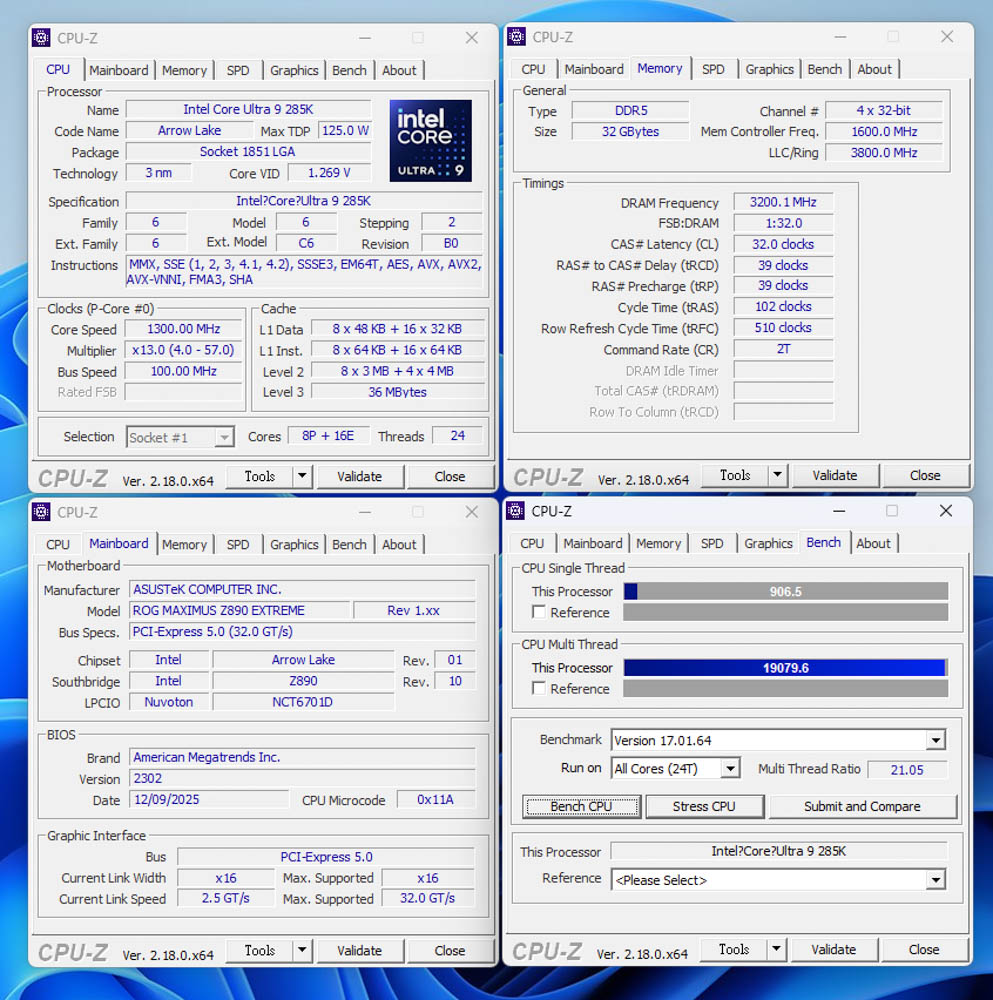

↑ CPU-Z各類硬體資訊、CPU內建測試成績。



Maxon 近期推出CINEBENCH 2026 新版本，同樣採用 Cinema 4D 預設的 Redshift 渲染引擎開發，透過模擬真實 3D 渲染工作負載來評估 CPU 與 GPU的硬體效能；除了提供 GPU、CPU（多核心）等常見測試外，還針對具備SMT (超線呈) 處理器，分有CPU（單核心）、CPU（單執行緒）的效能測試，方便玩家更好比較單核心 (Core)、單執行緒 (Thread) 的效能差異；進而帶來更精確且強悍的CPU測試。

此外，由於 Intel Core Ultra 285K 本系列無採用 SMT 功能，因此不支援2026版本的單核心 (Core) 測試；並且附上CINEBENCH 2024 與 R23 成績，方便玩家對比參考。

Intel Core Ultra 285K 在全新 2026 版本獲得CPU nT 9156 pts、1T 571 pts；2024 版本 CPU nT 2464 pts、1T 147 pts成績；R23  版本 CPU nT 43077 pts、1T 2387 pts 測試成績。

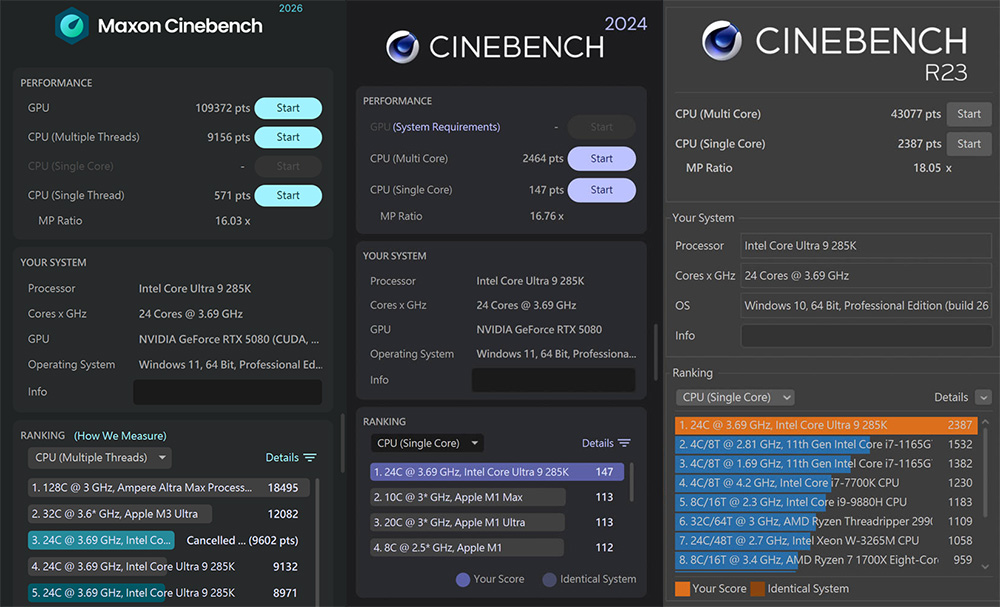

↑ CINEBENCH R23 與 2024 與 2026 測試成績。



AIDA64 記憶體與快取測試，記憶體使用 G.Skill DDR5 2x16GB 6400MTs (開啟EXPO)，測試成績為讀取 98852 MB/s、寫入 88313 MB/s、複製 93080 MB/s、延遲 84.2 ns的效能表現。

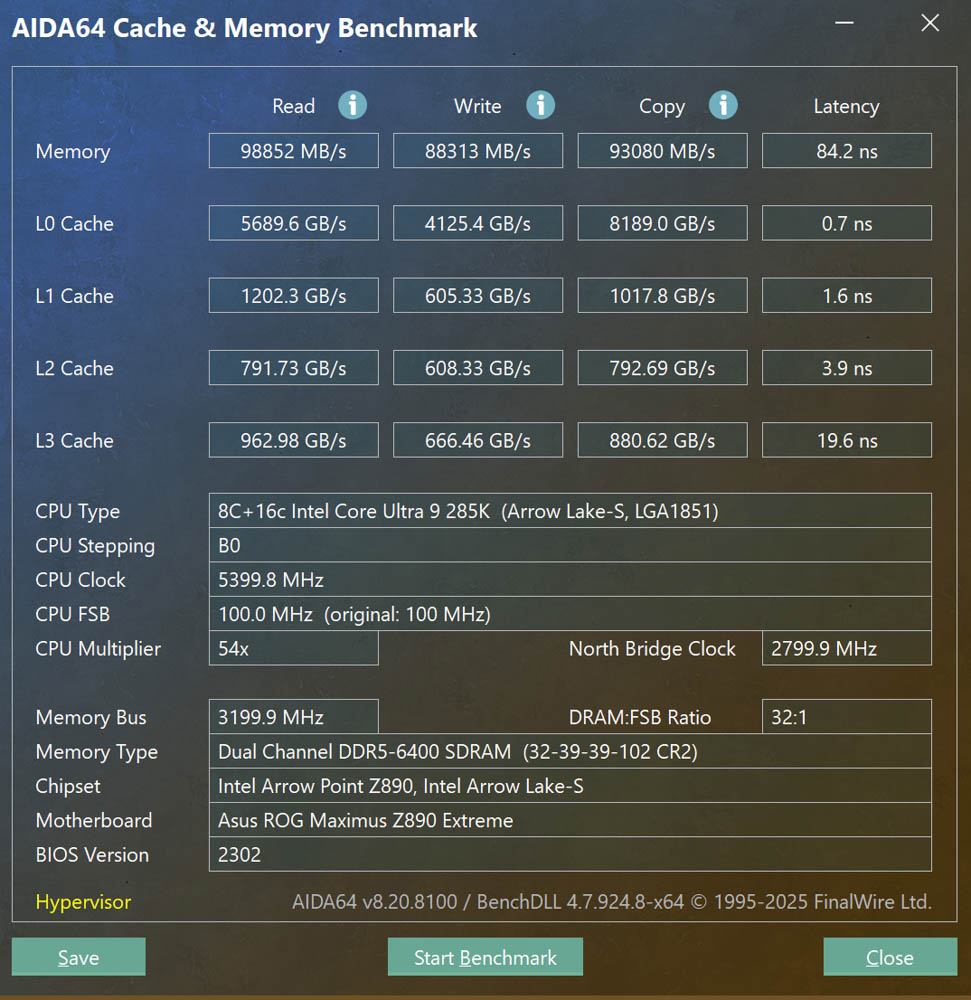

↑ AIDA64 記憶體測試成績。



使用 CrystalDiskMark 測試Blazing M.2搭配散熱片的讀寫表現，採用PCIe Gen5 SSD Crucial T700作為資硬碟來進行測試，結果可達到循序讀寫 11636.41 MB/s、9584.49 MB/s的傳輸效能。

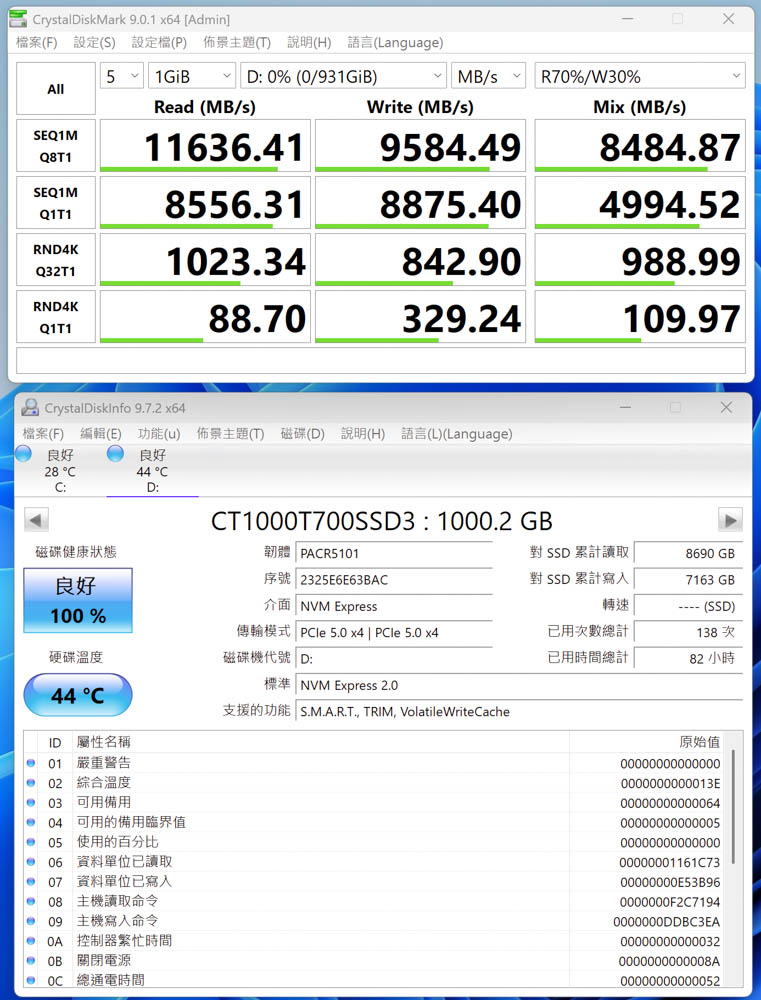

↑ CrystalDiskMark測試成績。



電腦整體性能，使用 PCMark 10 測試，分別以基本電腦工作 Essentials 情境，如 App 啟動速度、視訊交流、網頁瀏覽性能進行評分；接著應用生產力Productivity 情境，透過試算表與文書處理的行為模擬；其次 Digital Content Creation 影像創作，以影像圖片的後製、渲染和可視化模擬來評分。

Intel Core Ultra 285K 搭配 RTX 5080 FE 獲得 11467 分，電腦基準性能 Essentials 有著 11260 分，生產力則有 17147 分，在更需要 CPU 運算的數位內容創作獲得 21192 分的高成績。

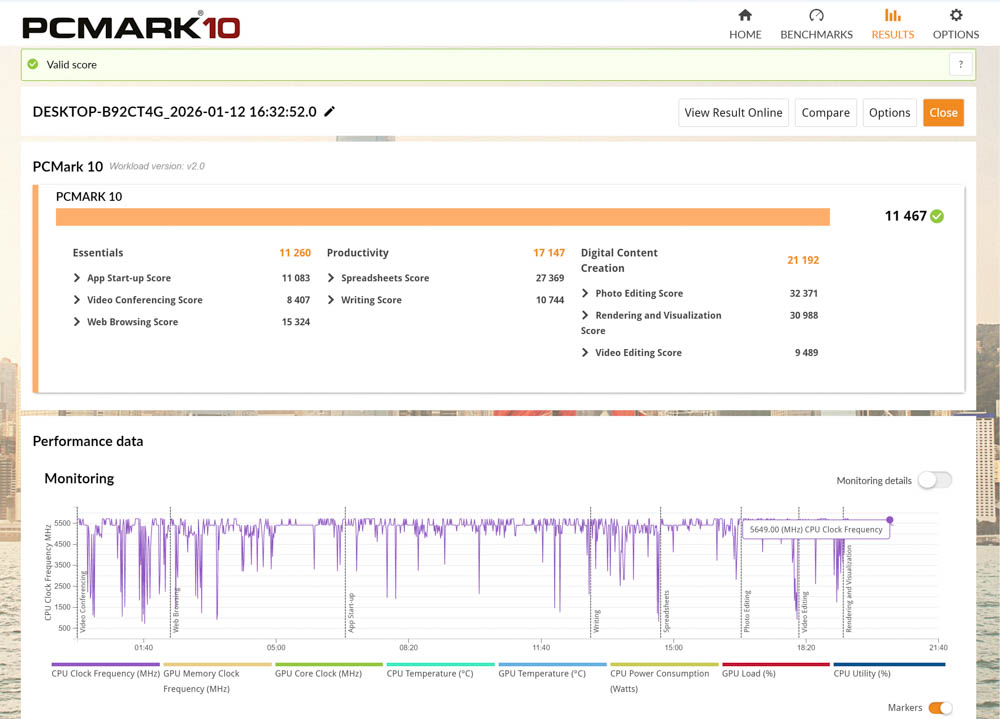

↑ PCMark 10 測試成績。



3DMark CPU Profile 是專為處理器CPU所訂制的效能基準測試，主要透過物理運算、自訂模擬等應用場景，分別測試 CPU 在最大MAX、16、8、4、2、1 執行緒的實際效能；而 16 執行緒以上的效能應用，多屬 3D 渲染或影音專業工作才會用到；目前主流 DirectX 12 遊戲效能，大多應用至 8 執行緒左右；而 4 、2 執行緒，則與 DirectX 9 10等老遊戲應用的效能相關。

至於 Max threads 測試下將表示CPU最大效能，以使用情境來說，則與電影CG等級的特效渲染、真實物理模擬、科學分析應用上相關，也得以使用到全執行緒的效能；因此16 執行緒如上所述，相對於運算、數位內容創作能有著較好效能表現，但對於遊戲影響則微乎其微。

Intel Core Ultra 285K 最大執行緒達到 19531 分的成績，勝任電影CG等級的渲染運算、真實物理模擬與科學分析等專業創作需求；而遊戲方面，則取得 8執行緒 9925 分、4執行緒 5269分。

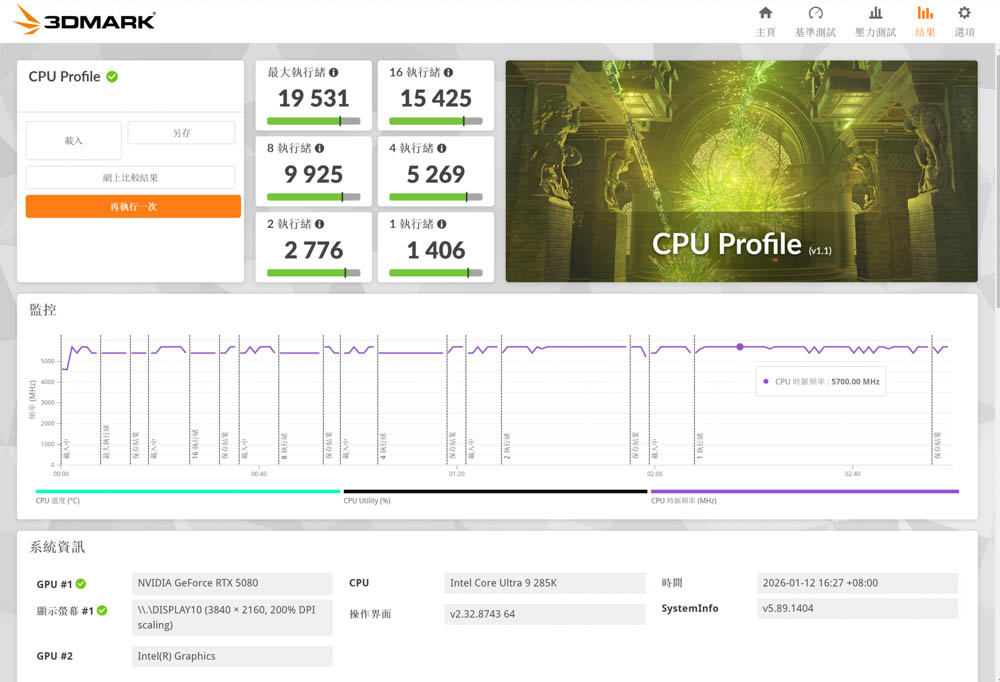

↑ 3DMark CPU Profile 測試成績。



無線網路部分，ROG MAXIMUS Z890 EXTREME 採用 Intel BE200 Wi-Fi 7 無線網卡，可提供 320MHz 滿血頻寬；透過實際連上 Wi-Fi 7 無線網路 6GHz 頻段，最高理論傳輸值為 5764 Mbps。

↑ Intel BE200 Wi-Fi 7 320MHz。



總結

ROG MAXIMUS Z890 EXTREME 主機板，做為本家 Intel 平台旗艦級 EXTREME 擔當，提供玩家各方面的極致體驗，有著充滿信仰 ROG全覆蓋裝甲、5英吋 I/O 上蓋 LCD，以及多項親民 DIY 友善設計，亦如Q-Release Slim、Q-DIMM.2等Q式快拆與擴充安裝，讓玩家能免工具的輕鬆安裝顯示卡與 M.2 SSD 硬碟。

效能方面，採用Teamed 架構 24相 110A頂級供電，完全滿足Intel Core Ultra 285K超頻效能，搭配各類豪華的擴充，可支援PCIe 5.0 雙顯卡、6 個M.2 SSD 擴充、前置 USB-C 20Gbps 60W PD/QC4+ 快充；以及後I/O高速連接埠，雙TB5、USB-C / A 20Gbps 10Gbps，還有滿血網路 WiFi-7 320MHz、10GbE LAN ，包括 ROG SupremeFX 7.1、ESS ES9219 QUAD DAC音效組合，足以勝任多樣工作與應用需求，可謂各顯極致。

目前 ROG MAXIMUS Z890 EXTREME 主機板，官方通路售價為 NT$ 34,990，連價格也如同 EXTREME 般豪華，不愧是本家旗艦主板的極致典範！對於ROG 發燒友，或想組 Intel 頂配裝機玩家，無疑為極致選擇。

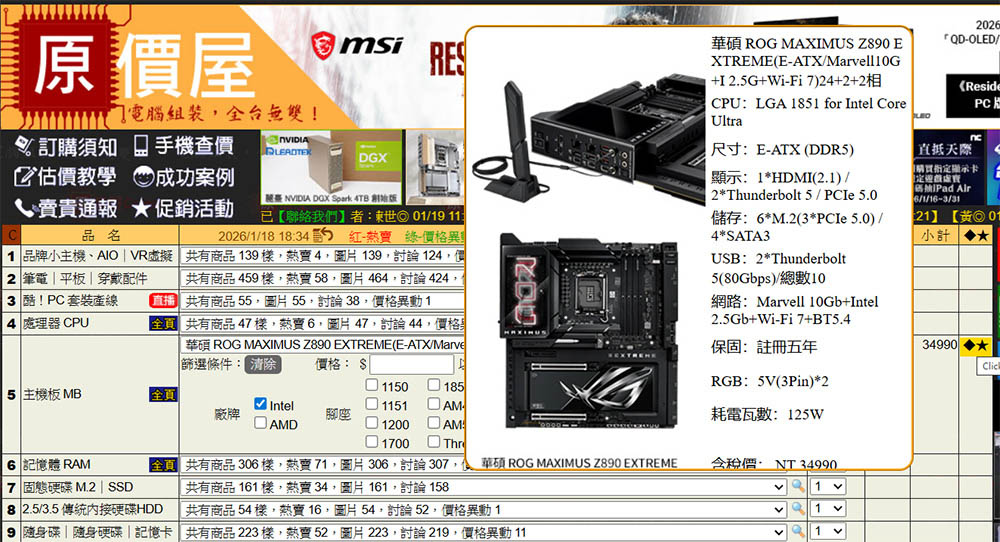

↑ 目前官方通路販售參考。
