散熱強化!LIAN LI LANCOOL 217 開箱組裝 / 雙前置 170mm 風扇強化 GPU 散熱

中塔 MAX!LIAN LI 新款散熱強化的 LANCOOL 217 機殼,屬於中塔偏大未滿高塔的體積,不僅有著木材邊框銜接設計,更具備 2 顆 170mm 前置風扇、分艙上 GPU 專屬 2 顆 120mm 風扇,強制替空冷、水冷與顯卡散熱,並有著最大支援 ATX、E-ATX、SSI-EEB 主板的大空間更相容背插主板,以及獨特的電源側面安裝的設計,今年性價最高的散熱機殼。

規格
材質:鋼、4mm 強化玻璃、木材
顏色:黑、白
尺寸:(D)482mm x (W)238mm x (H)503mm
主機板相容性:Mini-ITX、M-ATX、ATX、E-ATX(280mm)、SSI-EEB(330mm)
前 I/O 連接埠:2 x 電源按鈕、2 x USB 3.0、USB Type-C、3.5mm 耳機/麥克風
PCIe 擴充槽:7
儲存空間:2 x 2.5”、2 x 3.5”
預裝風扇:前 2 x 170mm、分艙上方 2 x 120mm、後 1 x 140mm
風扇:前 2 x 170mm / 3 x 140/120mm、上 3 x 120mm / 2 x 140mm、分艙上方 3 x 120mm、後 1 x 140/120mm
冷排:上 360/280/240mm
CPU 散熱器高度:< 180mm
顯示卡長度:380mm
電源供應器:標準安裝 < 220mm、側面安裝 < 180mm
防塵濾網:底 x 1、前 x 1
HUB:6 x PWM FAN、4 x 5V ARGB

木材銜接!LIAN LI LANCOOL 217 機殼開箱組裝 / 預裝 5 顆風扇、雙電源開關

聯力新款 LANCOOL 217 以獨特的木材打造機殼前門、頂蓋的邊框,藉由木材銜接的設計保留前門的網狀散熱門板,兼具木材人文風格的電腦機殼。尺寸上,LANCOOL 217 可以說是中塔 MAX 款,長寬高 482 x 238 x 503mm,相比一般中塔三圍都有加長、加寬與墊高。

LANCOOL 217 除了獨特的造型外,出廠預裝 5 顆風扇,包含前置兩顆 170mm、分艙上兩顆 120mm 與後方 140mm 風扇;前置 170mm 風扇還有著預設平衡與 CPU 散熱強化模式可調整。此外,還支援上方 1 組 360mm 水冷排安裝。

體積較大的 LANCOOL 217 可支援著 ATX、E-ATX、SSI-EEB 與背插主板的安裝空間,以及最高 180mm 的處理器塔扇、380mm 長度的大顯卡都能輕鬆入住;電供則支援標準安裝與側面安裝,側裝時有著較便利的走線路徑,但相對的電供長度需小於 180mm。


↑ LANCOOL 217 紙箱。



LANCOOL 217 有著黑白兩色,黑色搭配色澤較深的胡桃木、白色款則是使用顏色較亮的樺木;而 217 的工法則是將木材固定在機殼前門板、上頂蓋等外觀件,設計也與過往 A3-mATX 木材版不同,過往常見的木材設計都是將木材搭配在格柵門板上,但 217 是將木材銜接在機殼的邊框,因此不論機殼的前方、左側、右側、上方等視角,都能感受到木材與金屬機殼的結合。

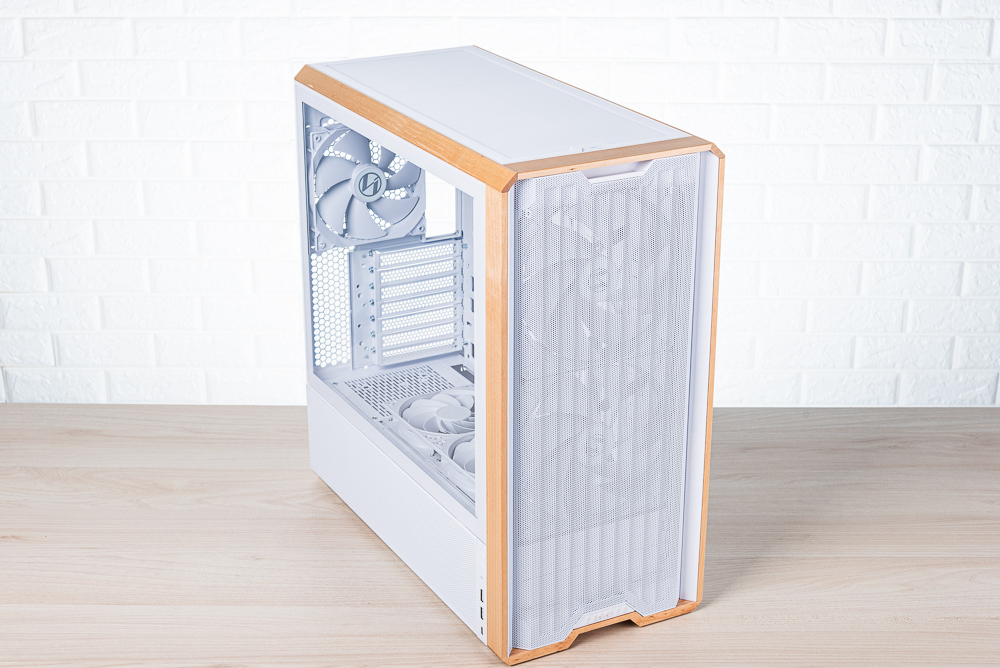

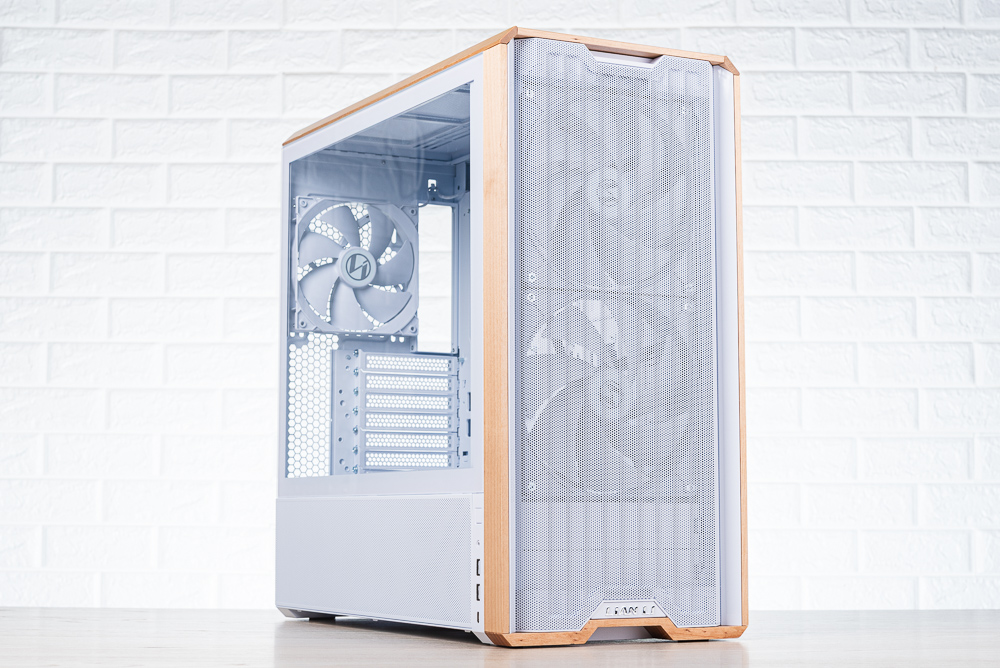

↑ LANCOOL 217 白色款搭配樺木木材。


↑ 上方視角。



機殼前門則是採用木材打造的外框,中央則是磁鐵吸附的立體條紋金屬網孔,玩家可輕鬆的拆下前門磁吸網孔面板,而在配件中則有專屬的細網防塵濾網可搭配使用。

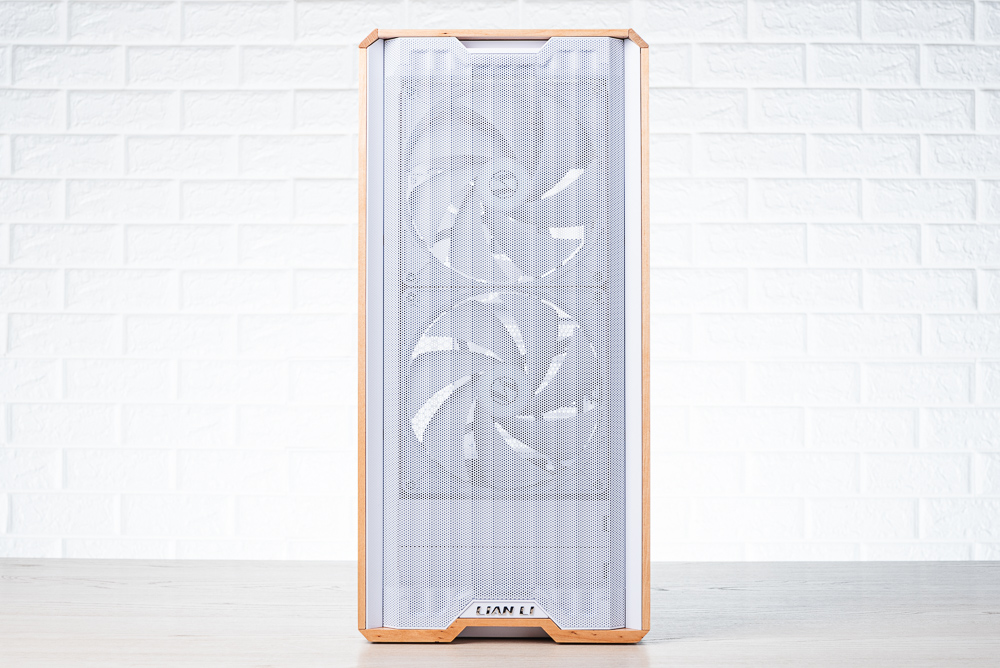

↑ 木材包覆的外框前門。


↑ 磁吸金屬網孔與細網防塵濾網。



「雙電源開關」這功能可說是一個很少見的特色,但懂得玩家就懂他的好!當我們將電腦主機擺放在桌子上時,玩家可能剛回到家走進房間,站立時可以按下機殼上方的開機鍵替電腦開機;倘若已經坐在椅子上了,則可按下機殼左側下方的開機按鍵,讓電腦體驗更靈活。

而 217 機殼的前置 I/O 則設置於機殼左側下方,有著 3.5mm 耳機 / 麥克風、2 個 USB 3.0 與 1 個 USB-C 連接埠。

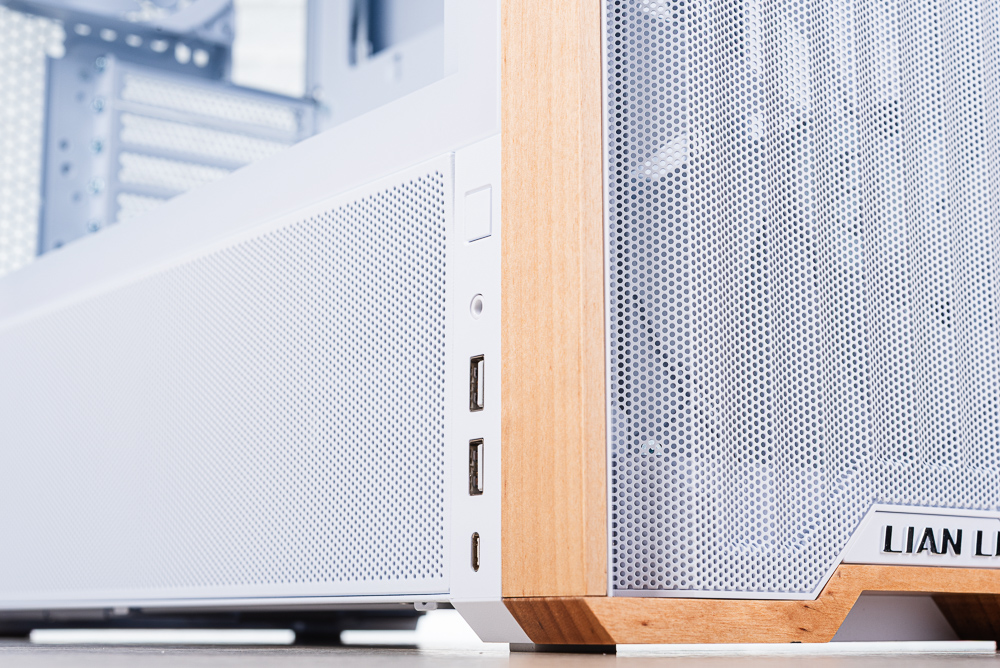

↑ 機殼左側下方的前置 I/O 與開機按鈕。


↑ 機殼上方的第二個開機按鈕。

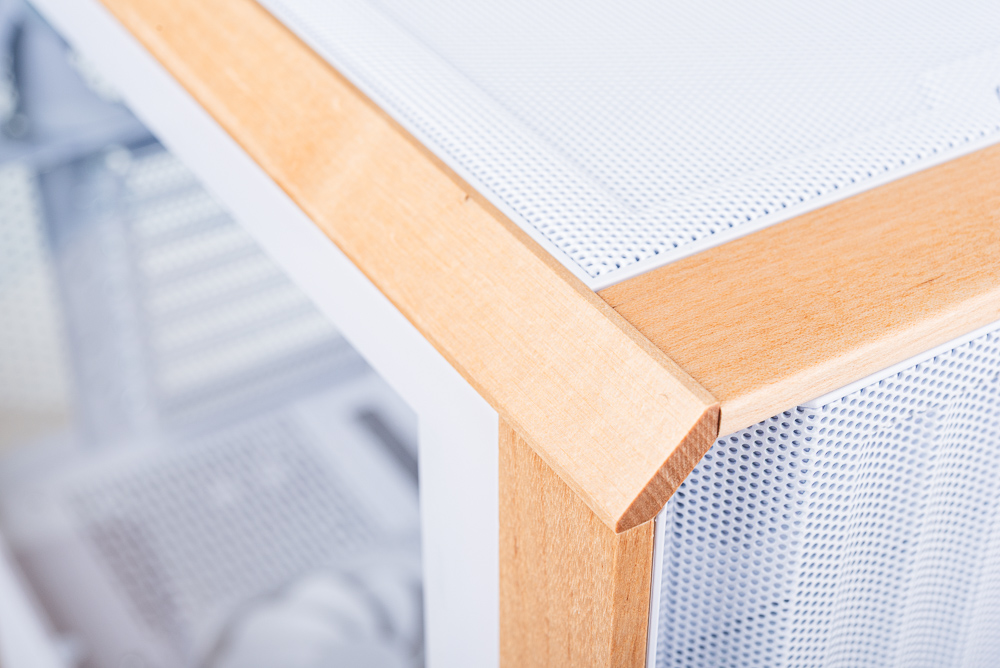

↑ 木材邊框銜接設計。



LANCOOL 217 的外觀件,像是磁吸前門、上頂蓋、左側玻璃側透、右側側板等,無須任何工具可直接快拆。移除上頂蓋後,玩家就能明確的感受到 217 將木材固定在外觀件上的組裝工藝。

而 217 機殼上方支援 3 個 120mm 或 2 個 140mm 風扇,並可安裝 360/280/240mm 等水冷排。

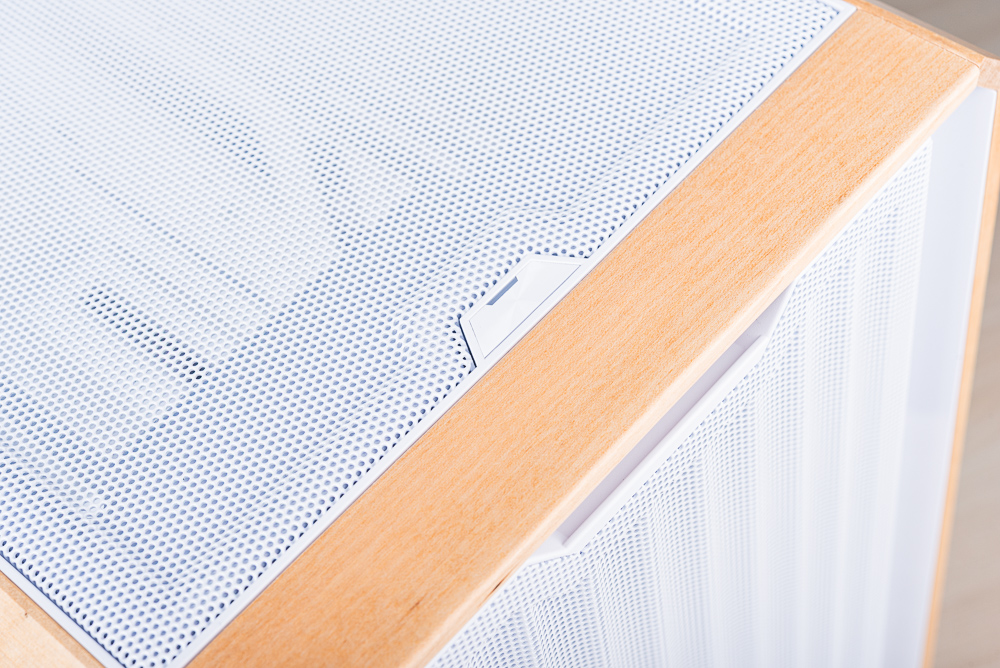

↑ 機殼上頂蓋。

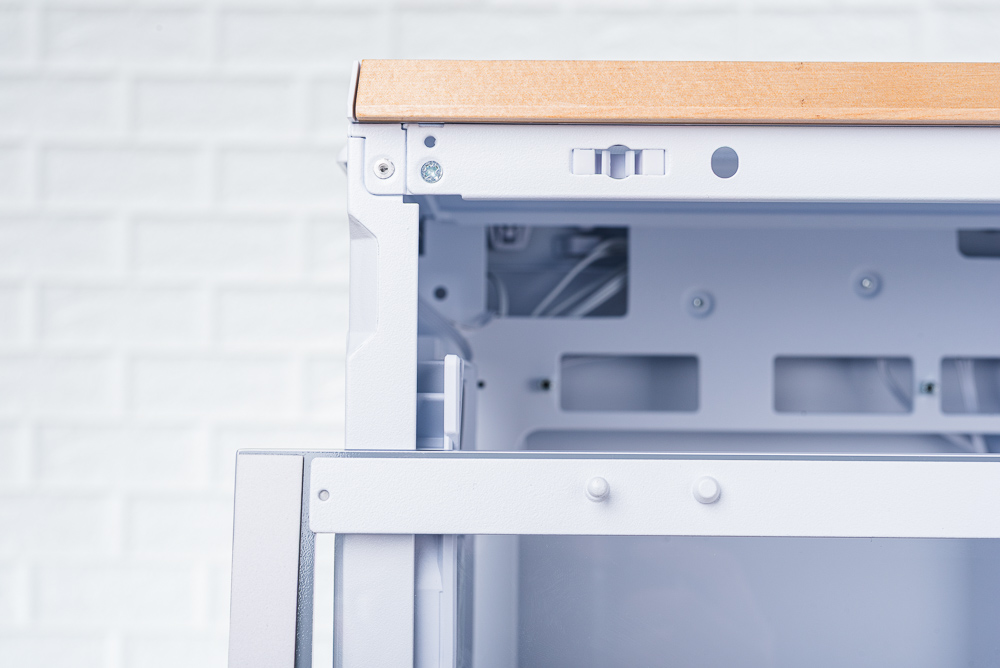

↑ 木材固定在外觀件。



白色款 LANCOOL 217 搭配全透的白邊框玻璃側透,採用快拆的卡扣設計,玻璃上下兩側有著金屬邊框強化提供卡扣固定能力,而在左右兩側則貼有減震墊材,確保玻璃安裝在機殼時不會與機身碰撞發出聲響。


↑ 全透的白邊框玻璃側透。


↑ 上下金屬邊條強化提供固定能力。但沒有防摔落。


↑ 採用快拆設計,在機殼後方留有可施力的凹槽。



緊接著機殼的後方與右側。右側是完整的金屬側板,並在下分艙處留有細緻網孔;機殼後方則有著主板後 I/O 開孔、預裝的 140mm 後方風扇、7 槽 PCIe 可轉垂直設計、以及預先封起來的電供標準安裝位子,因為 217 支援電供側面安裝。

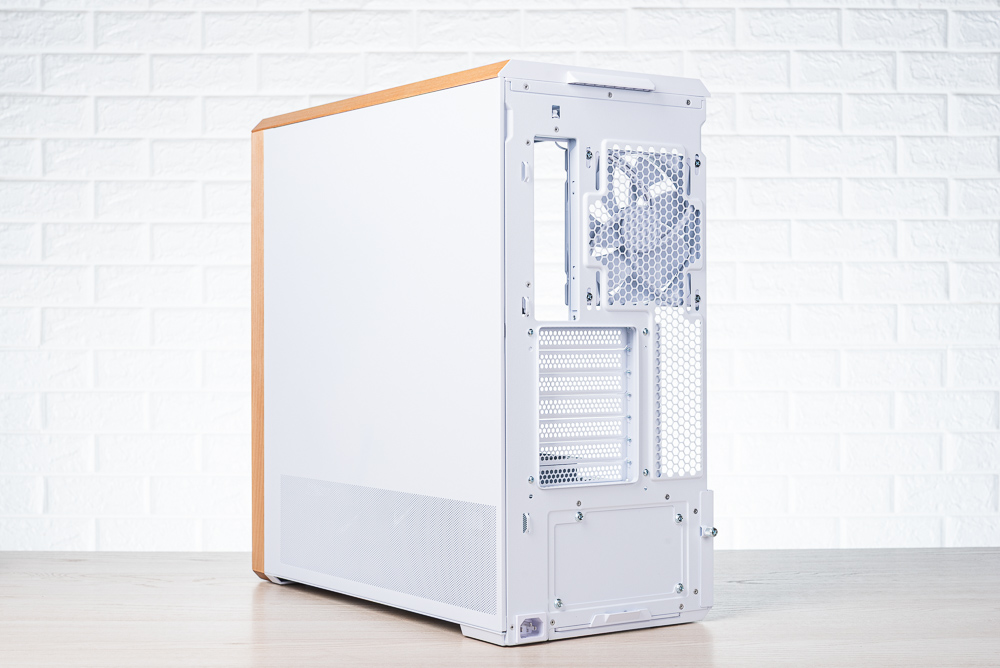

↑ 機殼右側與後方。

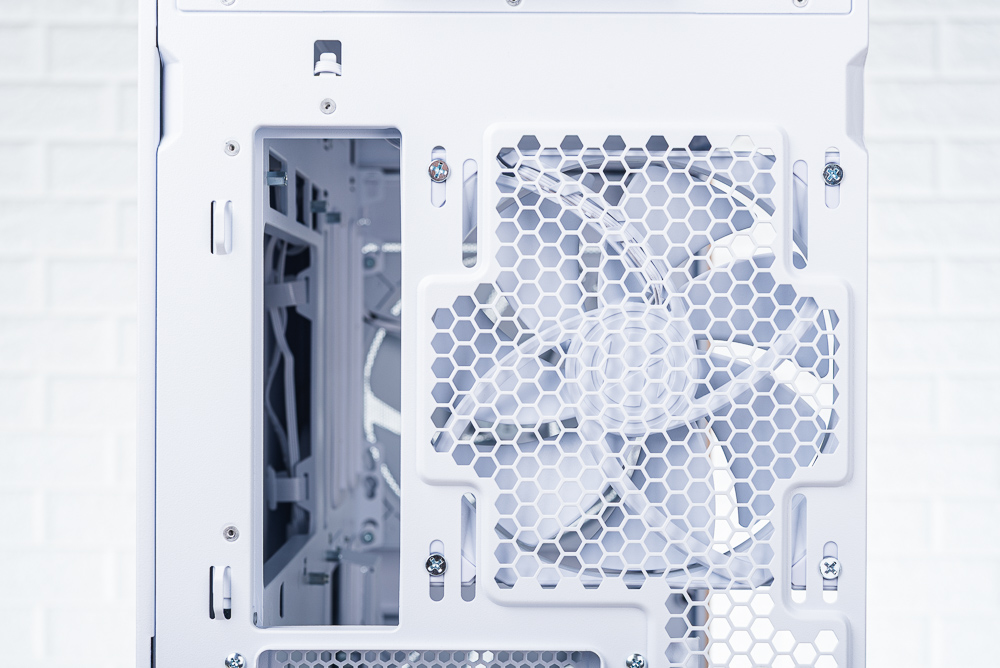

↑ 後 I/O 開孔與 140mm 風扇。

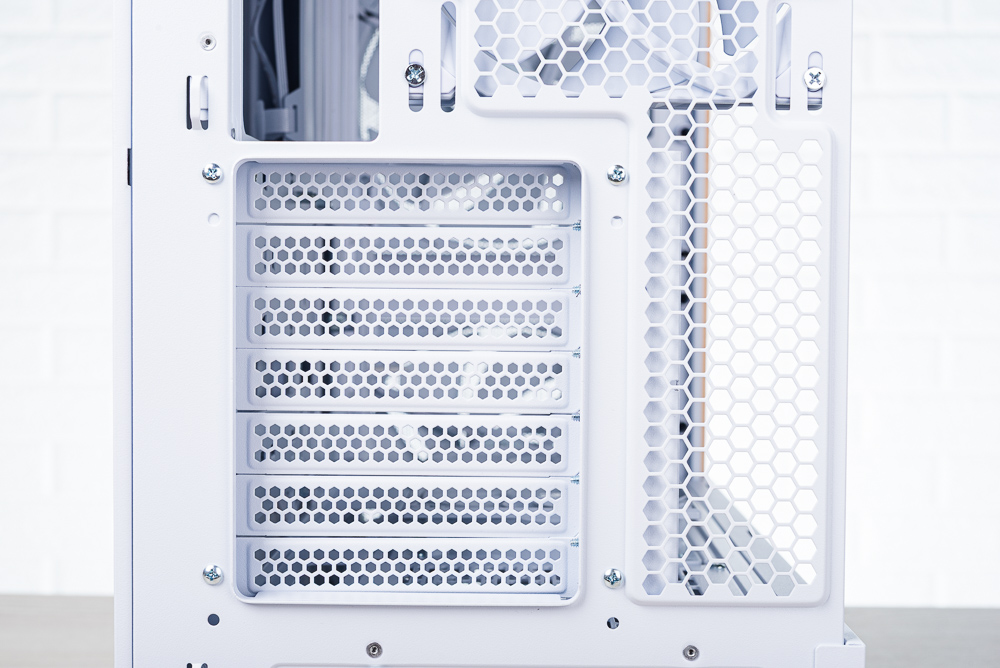

↑ 7 槽可轉垂直的 PCIe 插槽。

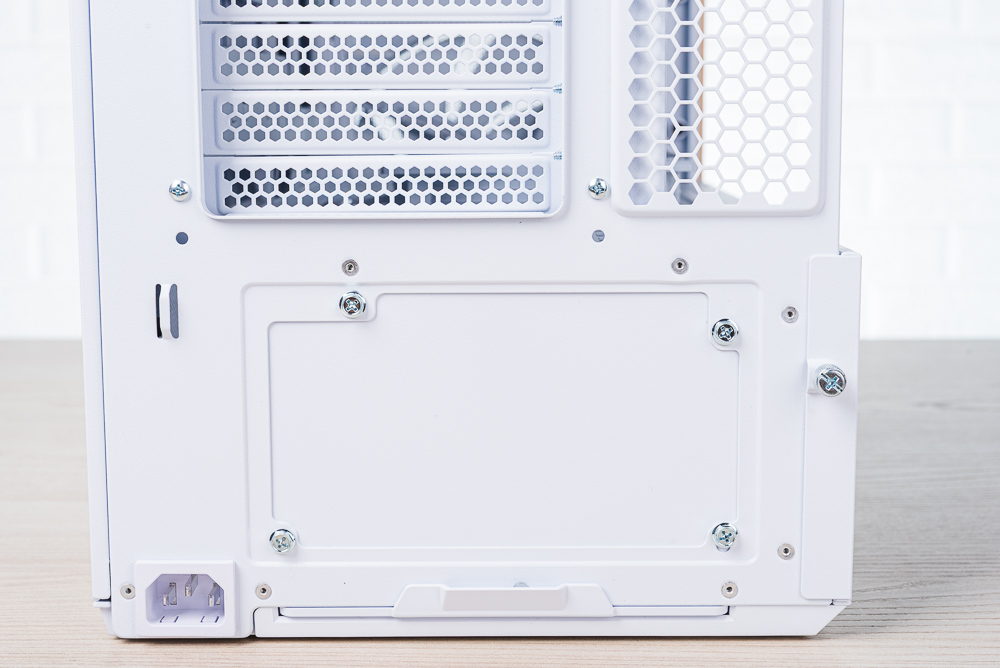

↑ 預先封起來的電供標準安裝位子。

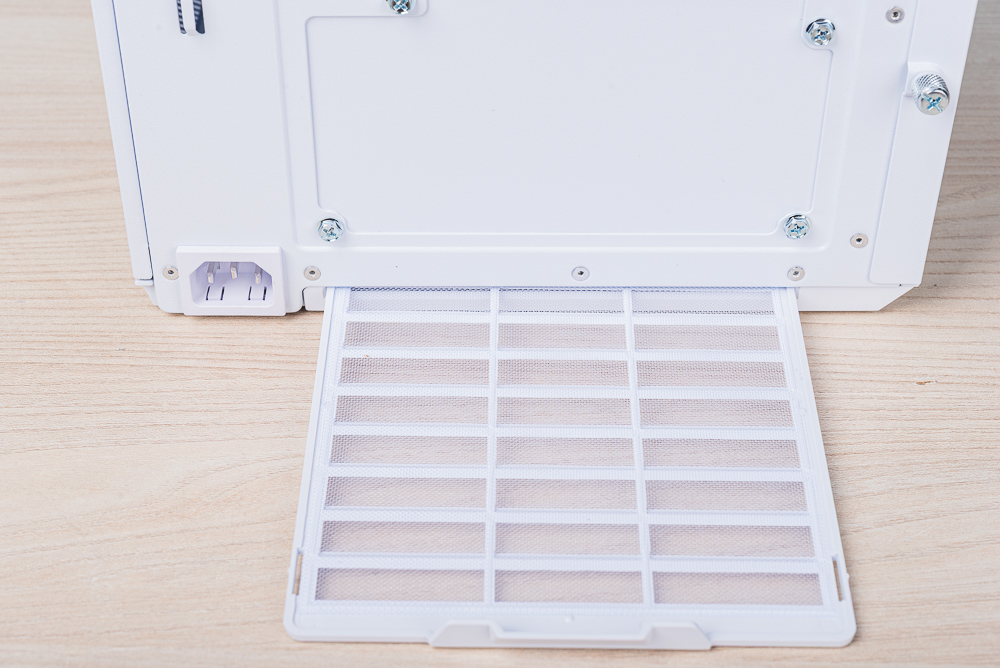

↑ 電供底部則有專屬防塵濾網;左手邊則有電源延長線。

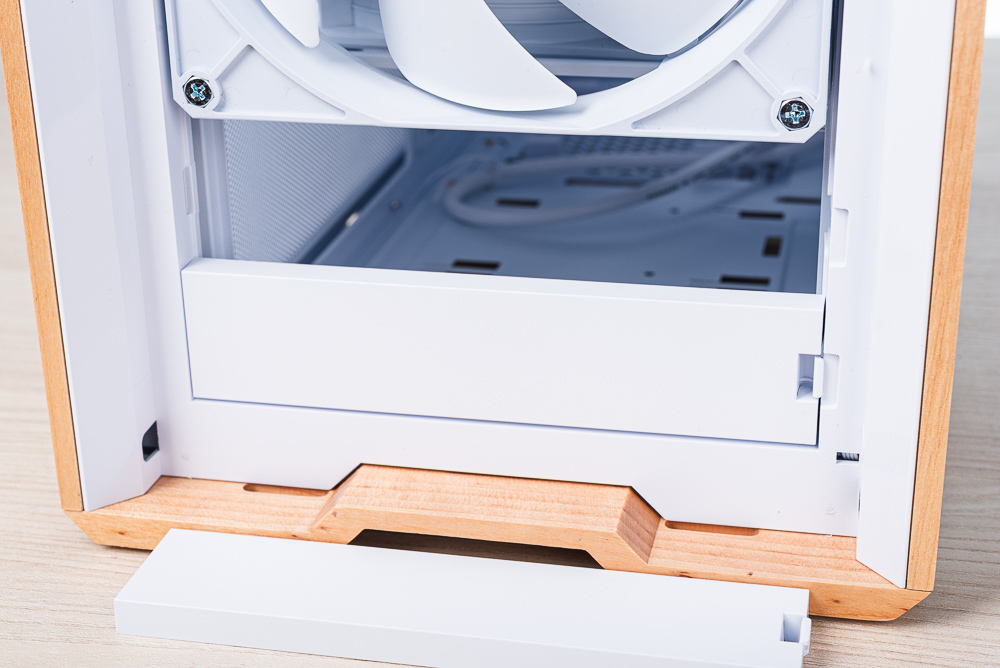

機殼底部,在電源前方留有硬碟籠的固定位置,而機殼的底部有著腳墊保護,前方的木材門框不會與底面接觸。

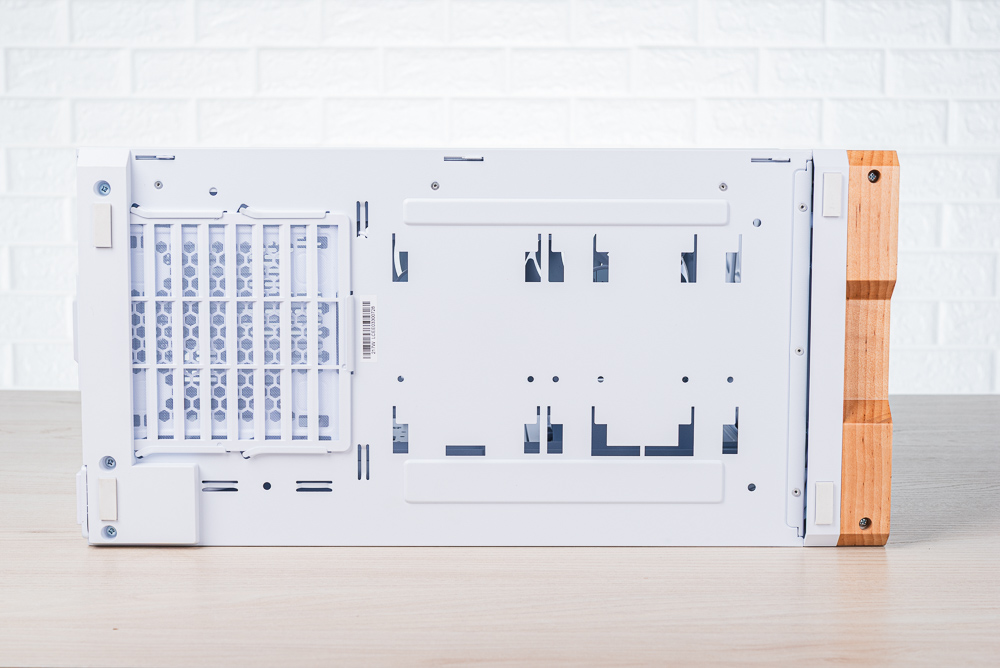

↑ 機殼底部。



前置 17cm 風扇雙模式、分艙隱藏風扇、側面安裝電供

緊接著來看看 217 獨特的內部設計。首先機殼前門的 2 顆 170mm 風扇,有著兩種散熱配置且採用快拆設計,出廠預裝的是平衡模式 2 顆風扇可提供上分艙與下分艙的散熱氣流,而這模式下有助於分艙上方的風扇提供 GPU 更多的氣流。

另一個模式則是將兩顆 170mm 風扇集中在上分艙的 CPU 優先散熱模式;這模式相對適合使用空冷塔擅的玩家。

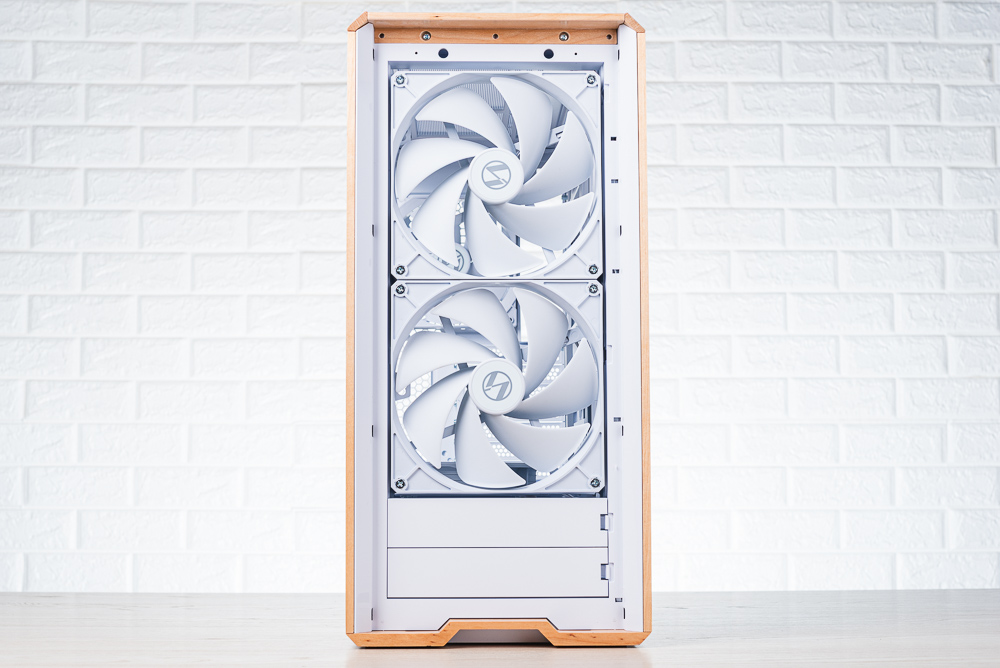

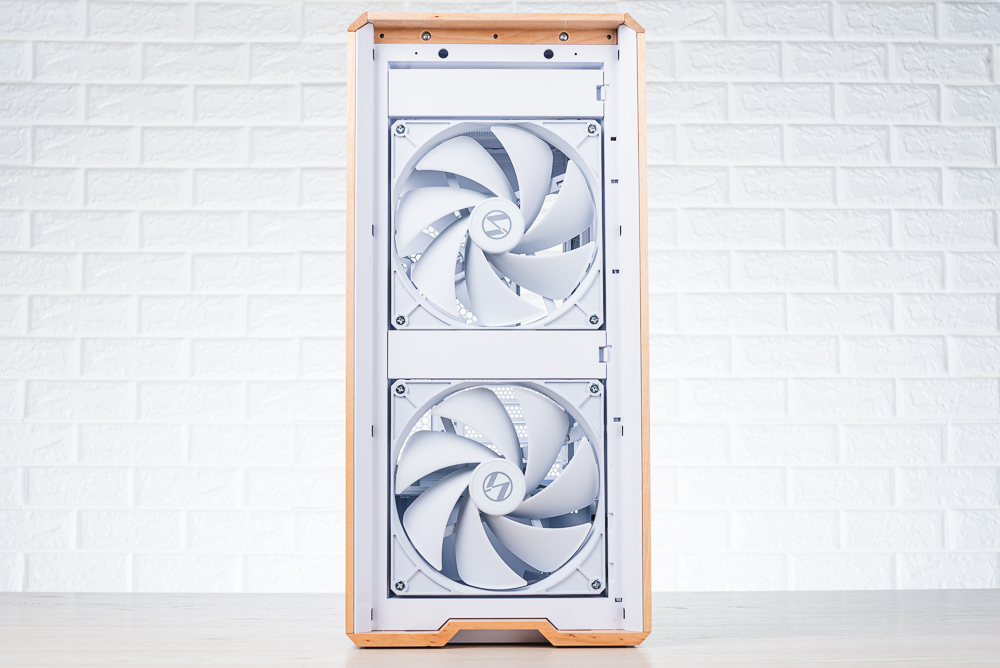

↑ 平衡模式,上分艙與下分艙都有足夠的散熱氣流。


↑ CPU 優先散熱模式。

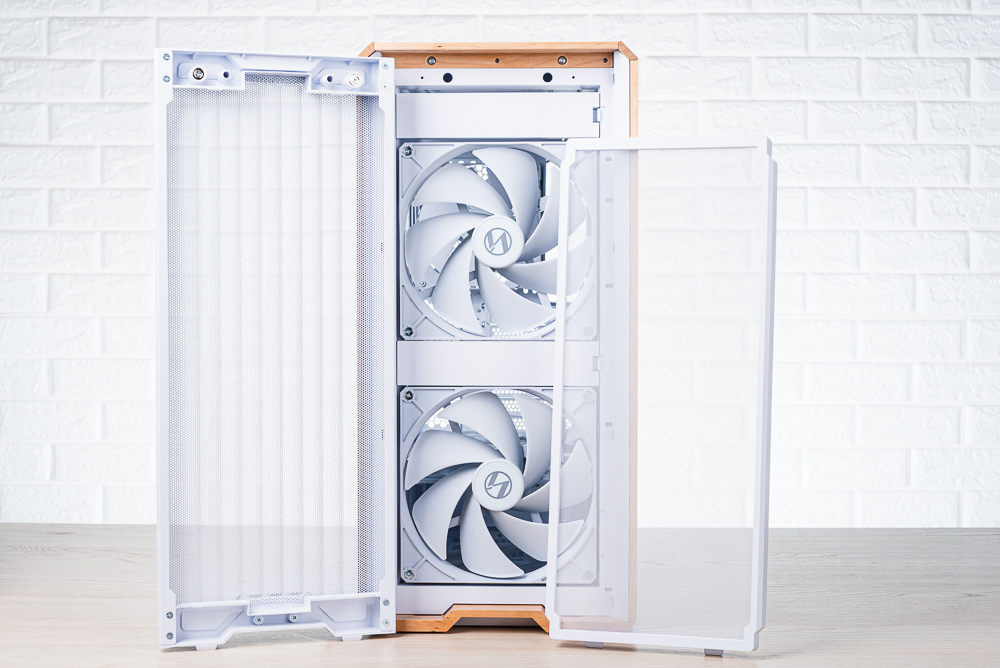

前門有著兩塊快拆的檔板,依據可變化的安裝位置都有卡扣機構;而風扇則是採用長螺絲搭配橡膠墊,藉由卡扣的方式固定風扇,既可減震也可提供快拆功能。


↑ 兩塊快拆檔板。

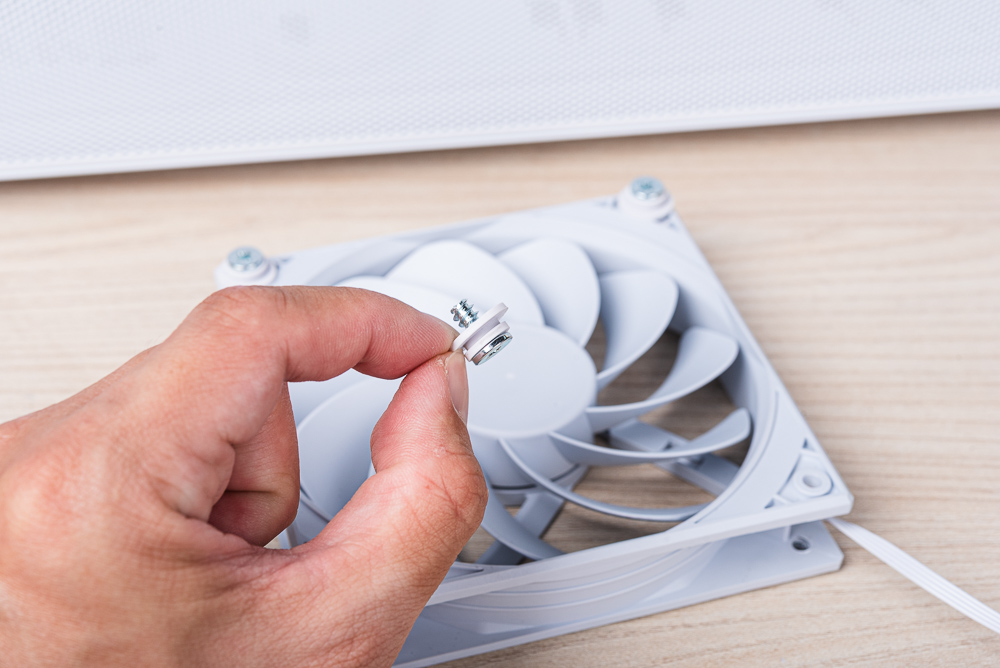

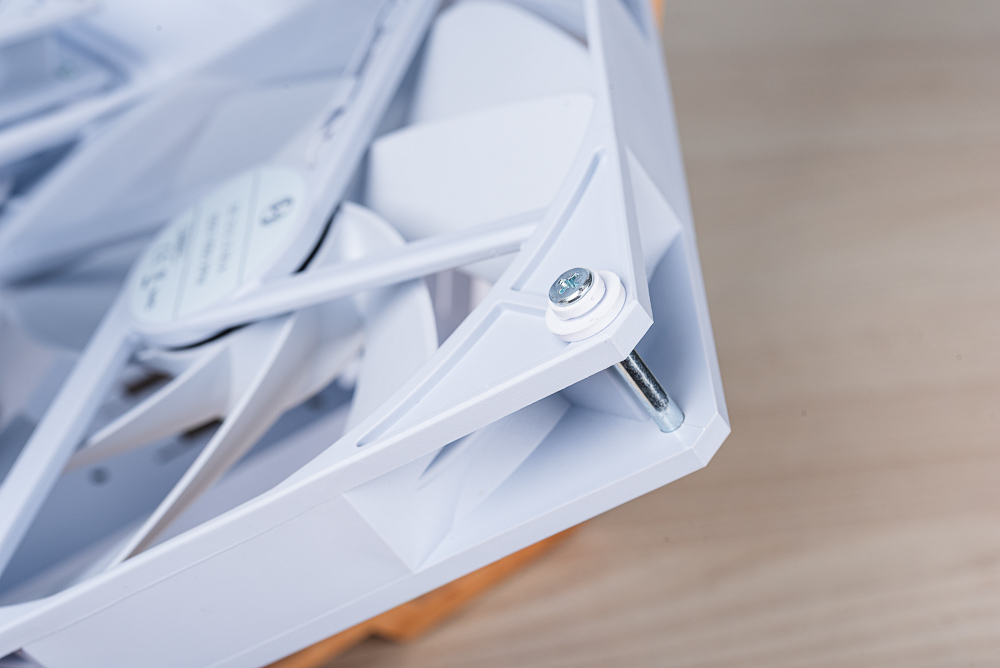

↑ 風扇使用長螺絲利用橡膠墊卡扣固定。

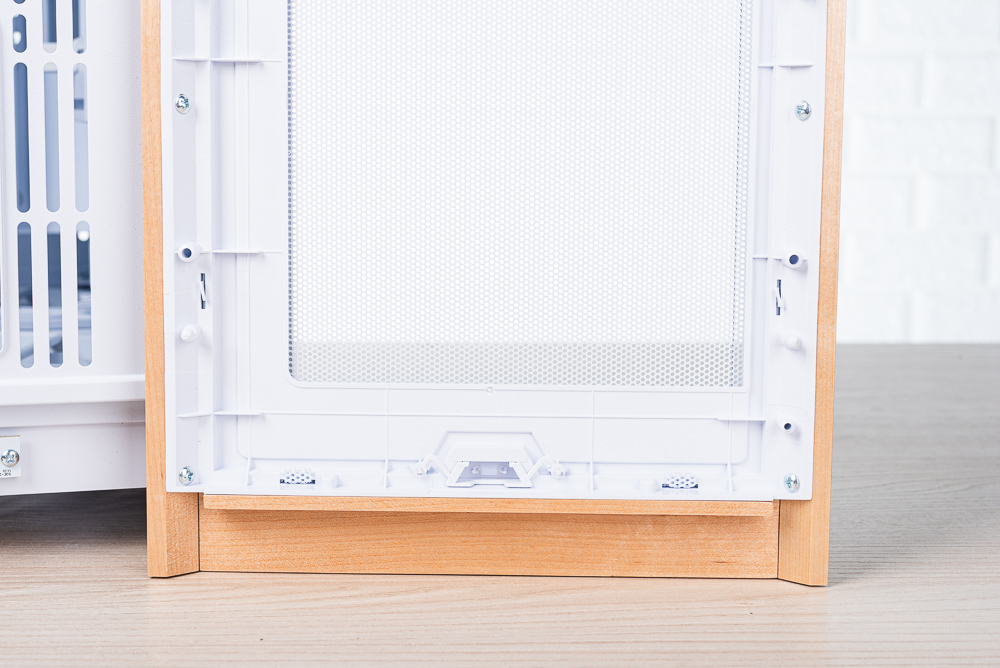

↑ 前門上有著專屬的卡扣安裝設計。



機殼左側空間,分艙上方有著相當大的主板安裝空間,首先支援背插主板以及 ATX、E-ATX(280mm)、SSI-EEB(330mm)等主機板。這設計讓 217 有著相當好的主板支援性,但是機殼上方空間安裝 360mm 水冷後會有點過窄,這就留待組裝時在說明了。

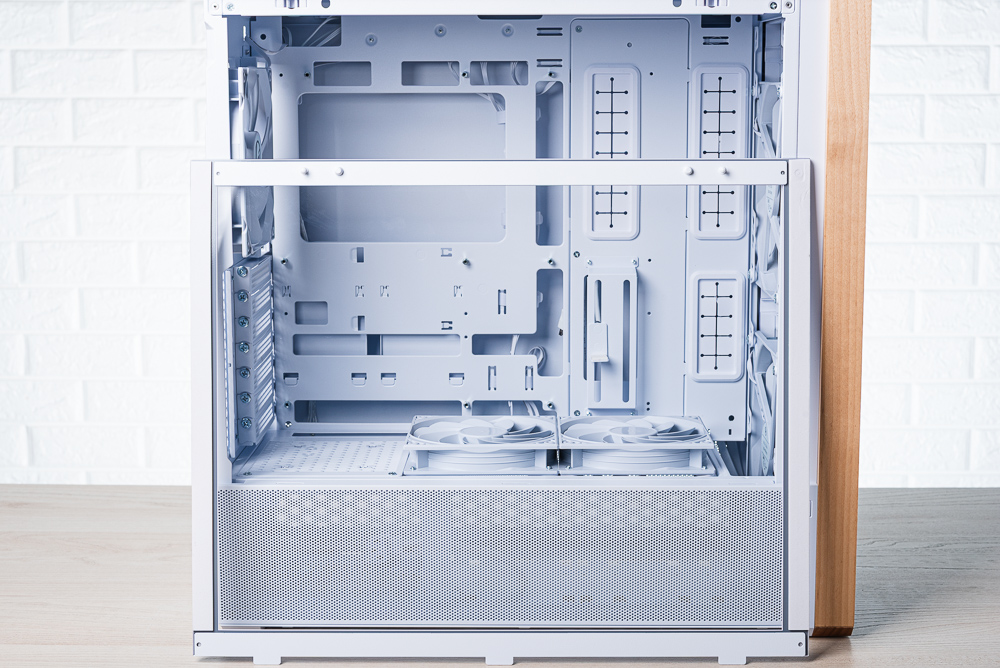

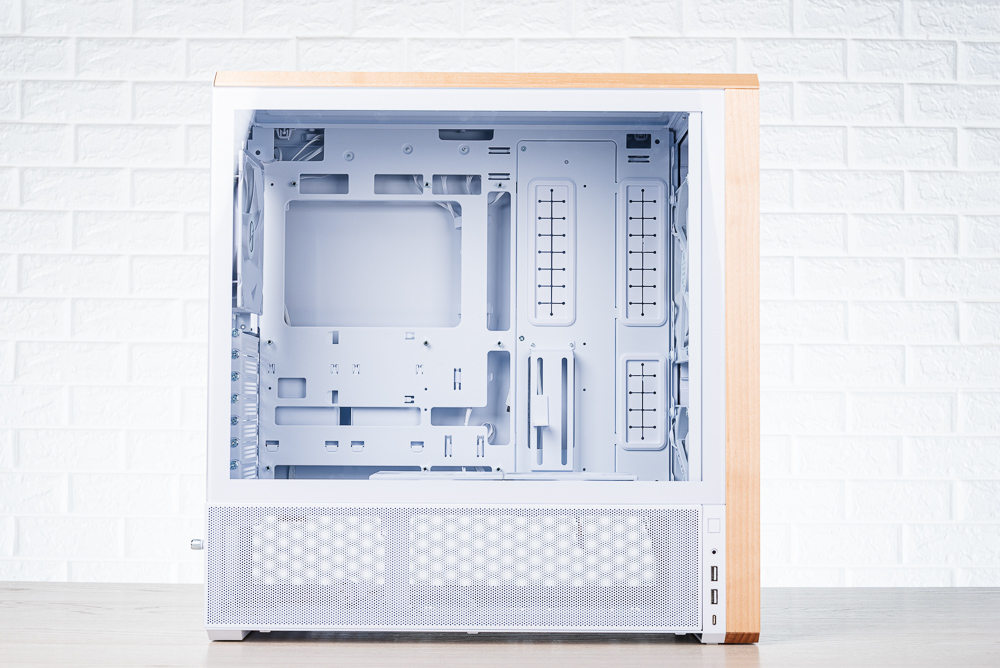

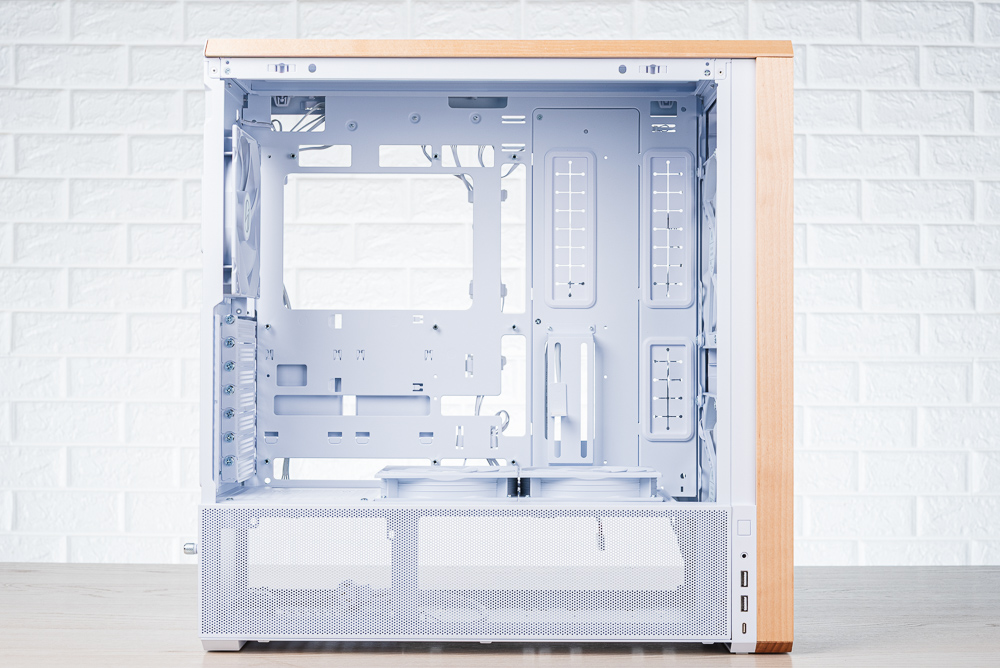

↑ 機殼左側空間。

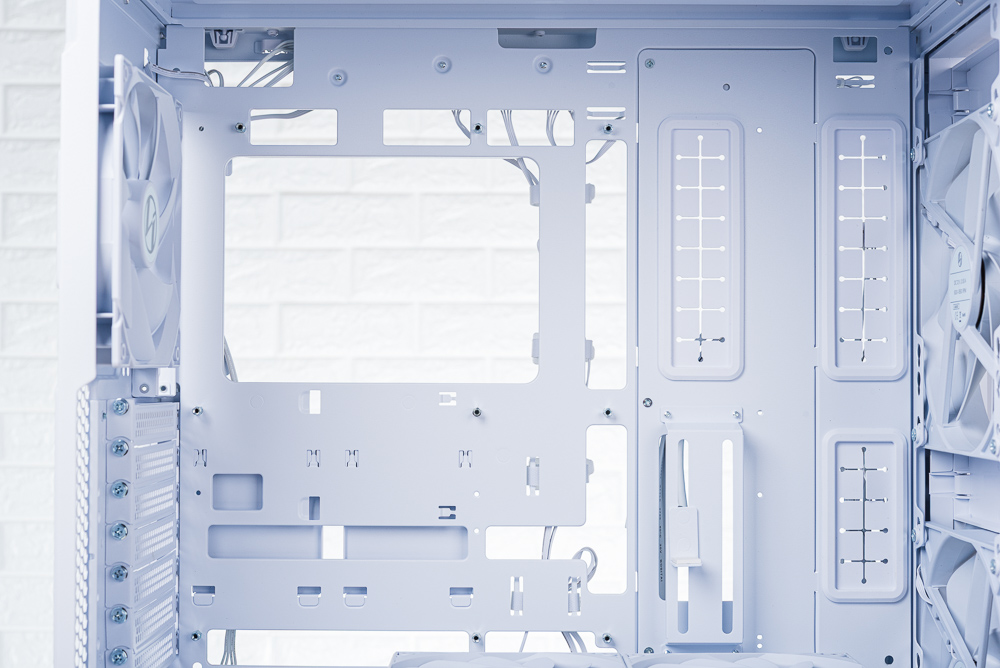

↑ 支援背插、ATX、E-ATX、SSI-EEB 等主機板,並在右側有著兩組走線開孔。



217 的分艙上方,預裝 2 顆 120mm 反向扇葉的風扇,可以將前方的散熱氣流導向至顯示卡上,能帶給顯卡更好的散熱。而這兩顆風扇也都採用快拆安裝,因此在組裝時不影響主板下方的針腳連接。

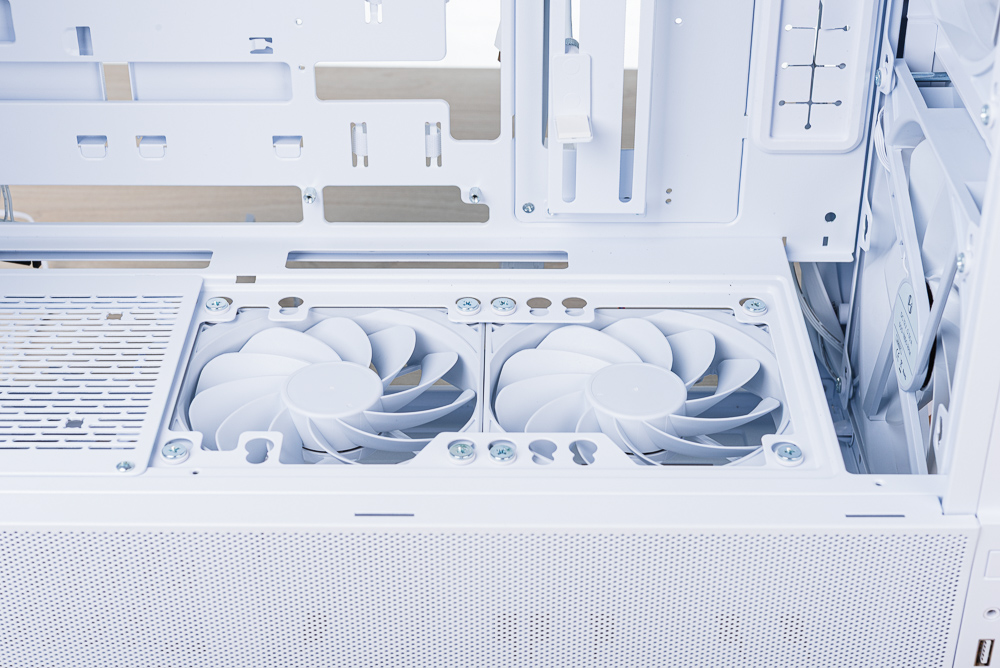

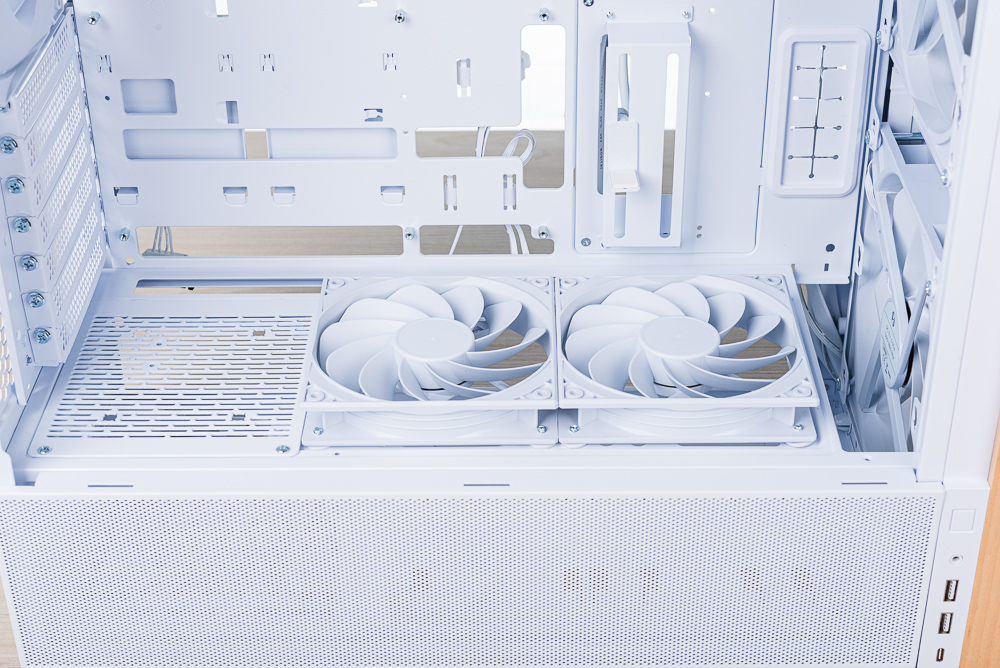

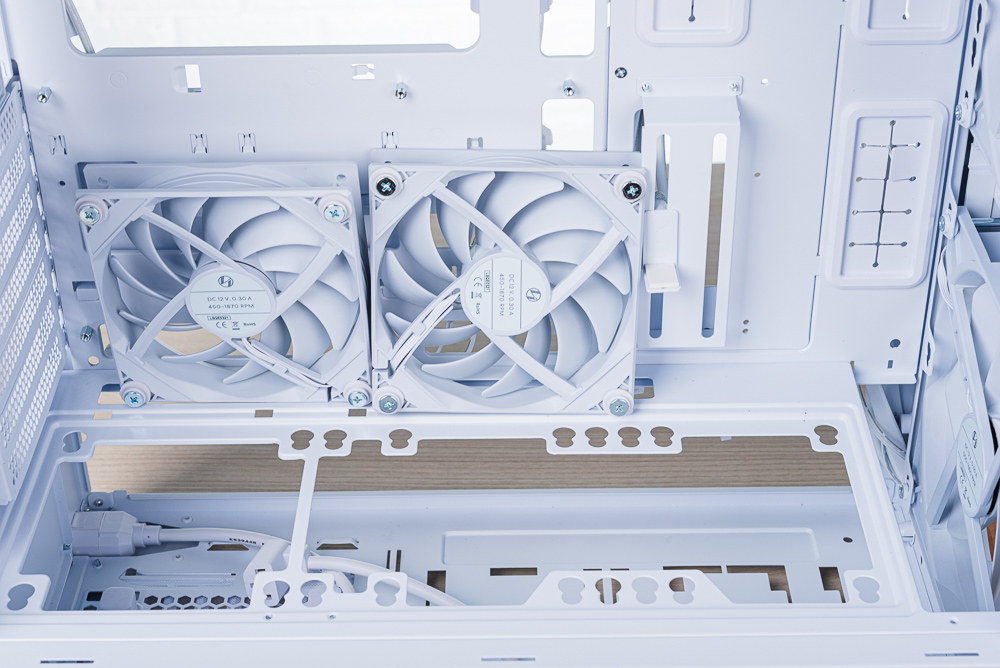

↑ 分艙上方兩顆 120mm GPU 專用風扇。


↑ 風扇快拆設計。



這兩顆風扇也支援隱藏式安裝(但會限制硬碟籠上方的空間)。


↑ 手動將風扇的攻牙螺絲反裝。


↑ 即可改成隱藏式風扇裝法。

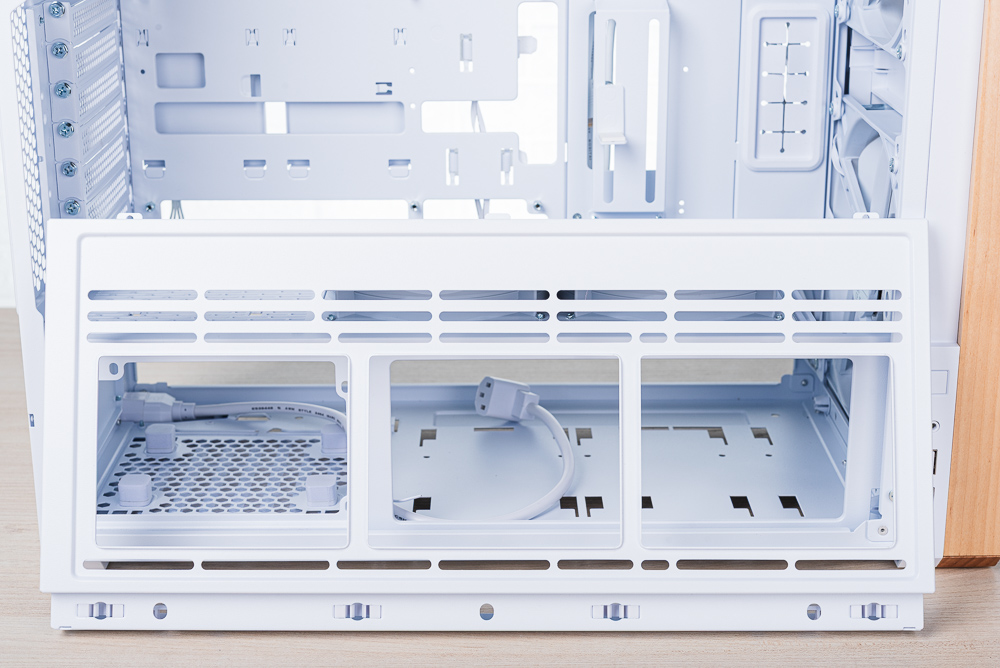

機殼左側的下分艙網孔側板在後方有著手擰螺絲固定,移除後就能看到下分艙的寬敞空間。而這個位置也是電供側面安裝的開孔。

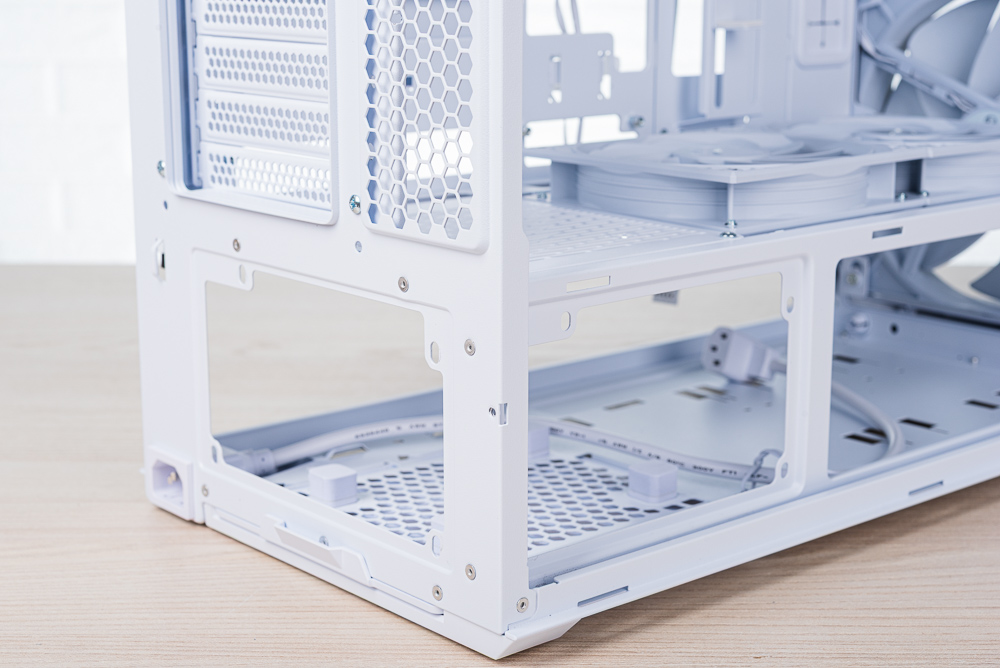

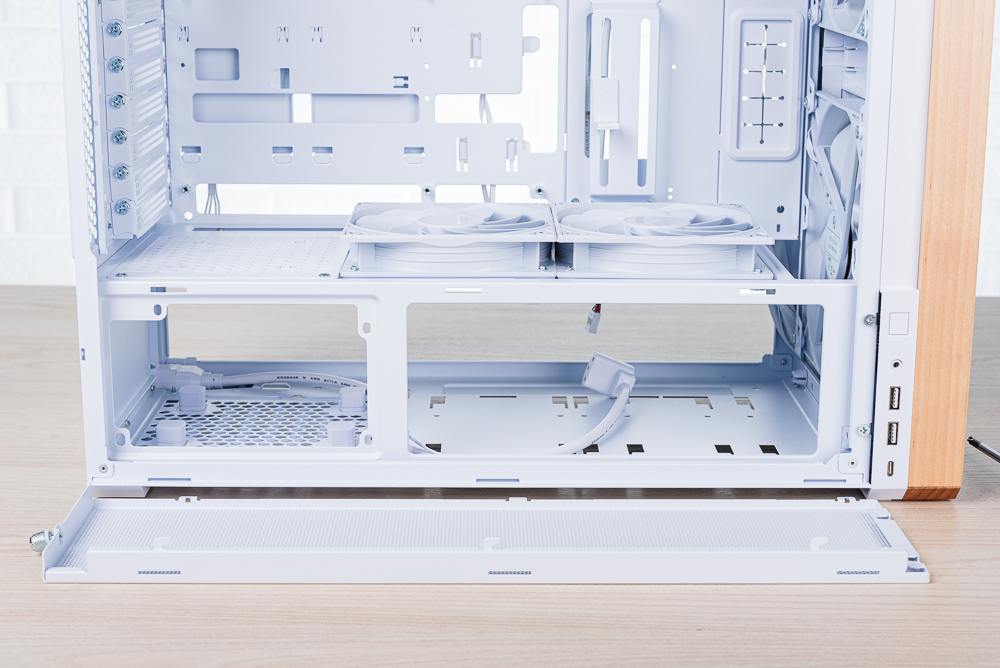

↑ 下分艙寬敞空間。


↑ 標準安裝、側面安裝。

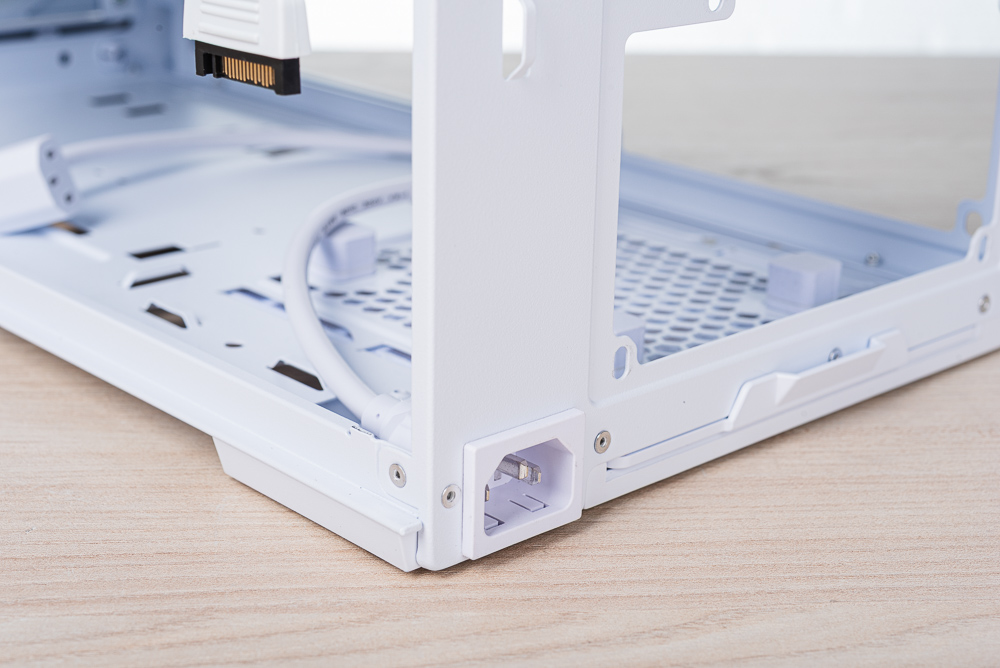

217 偏好側面安裝電供,電供長度需小於 18cm,側面安裝後可搭配預裝的 AC 電源延長線使用。


↑ 側面安裝電供。

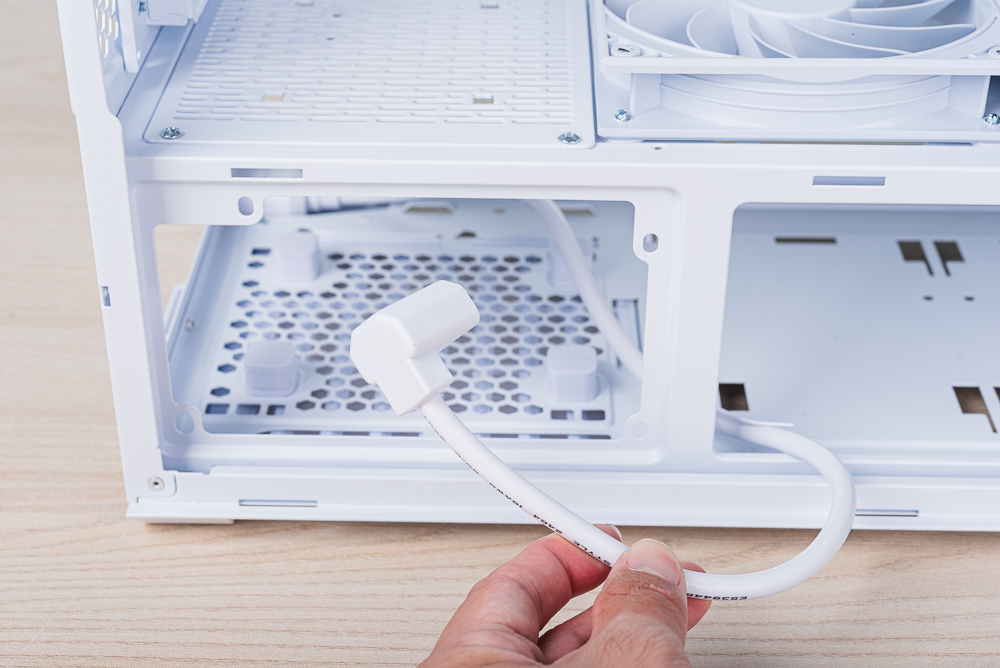

↑ AC 延長線。



剛剛有提到 217 主板上方的走線開孔較小,在加上機殼上方高度有限(留給下分艙較高的空間),因此 217 切分機殼上方的風扇支架,也就是開天窗的方式先將上方的風扇、水冷安裝在支架上,接著在裝回機殼當中,而且開天窗之後主板上方的針腳連接也就變得更順手。

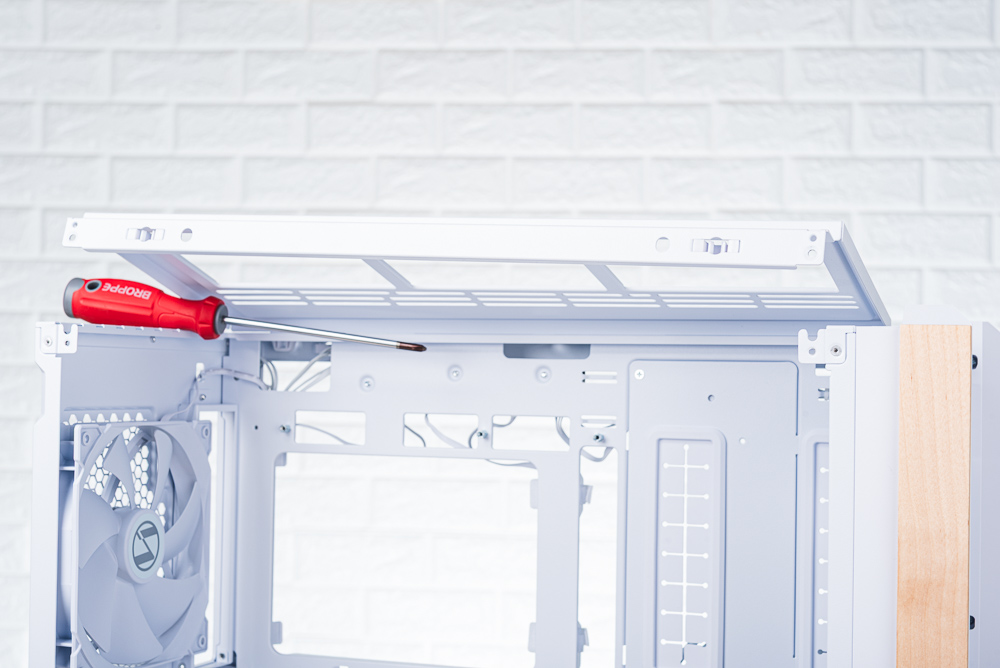

↑ 機殼上方支架透過兩顆螺絲固定,鬆開後即可開啟。


↑ 上方的風扇支架。



機殼右側理線區域,則有著足夠的魔鬼氈、架橋、塑膠扣幫助玩家整理線材。機殼預裝的 5 顆風扇,已經預先連接至 HUB;而機殼右側的理線深度約在 3cm 左右。

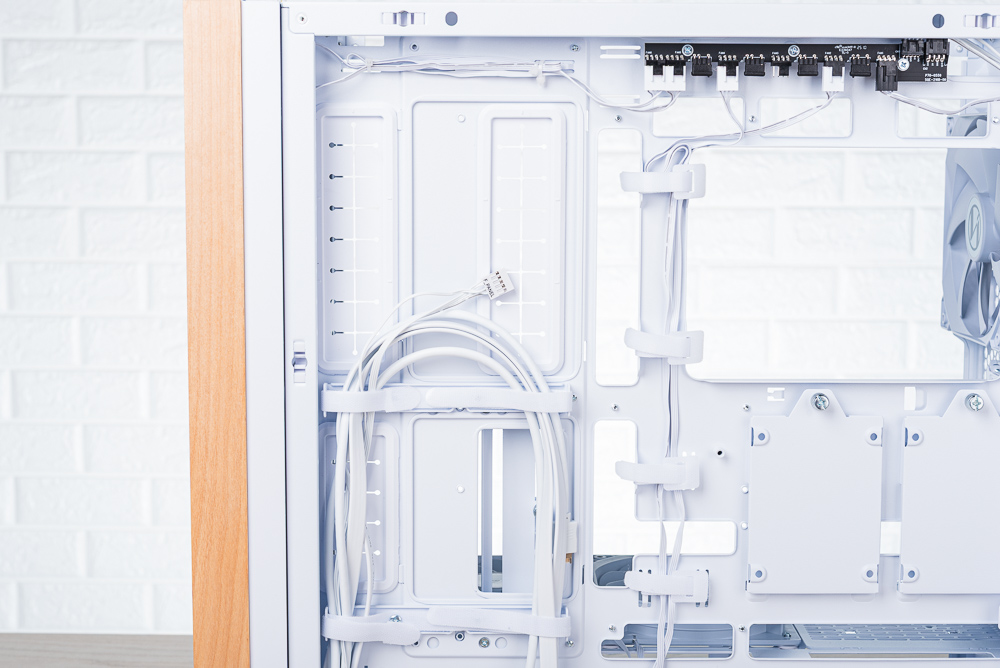

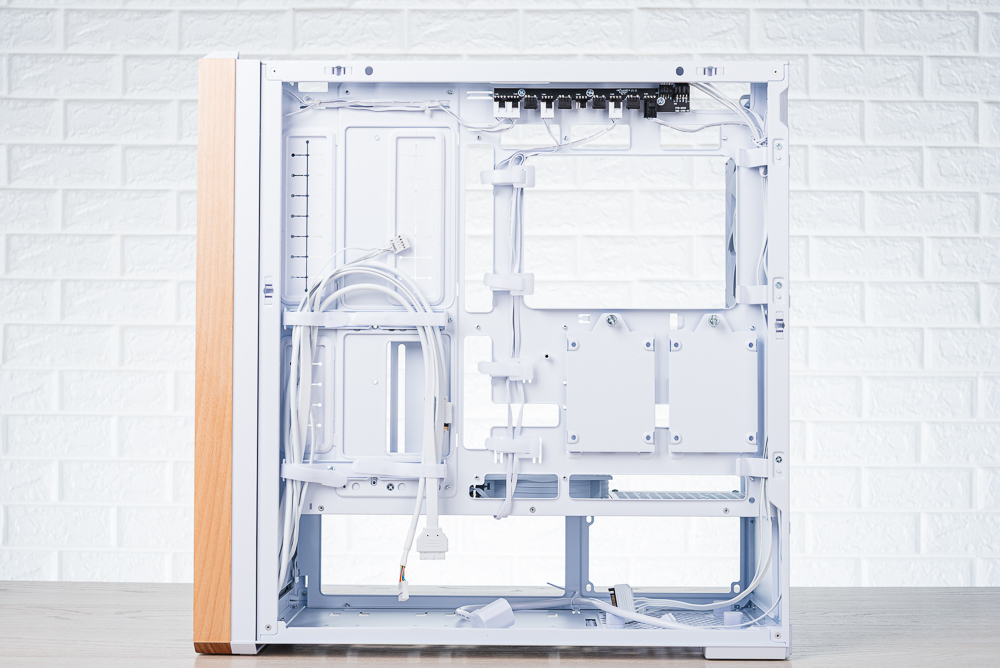

↑ 機殼右側理線空間。

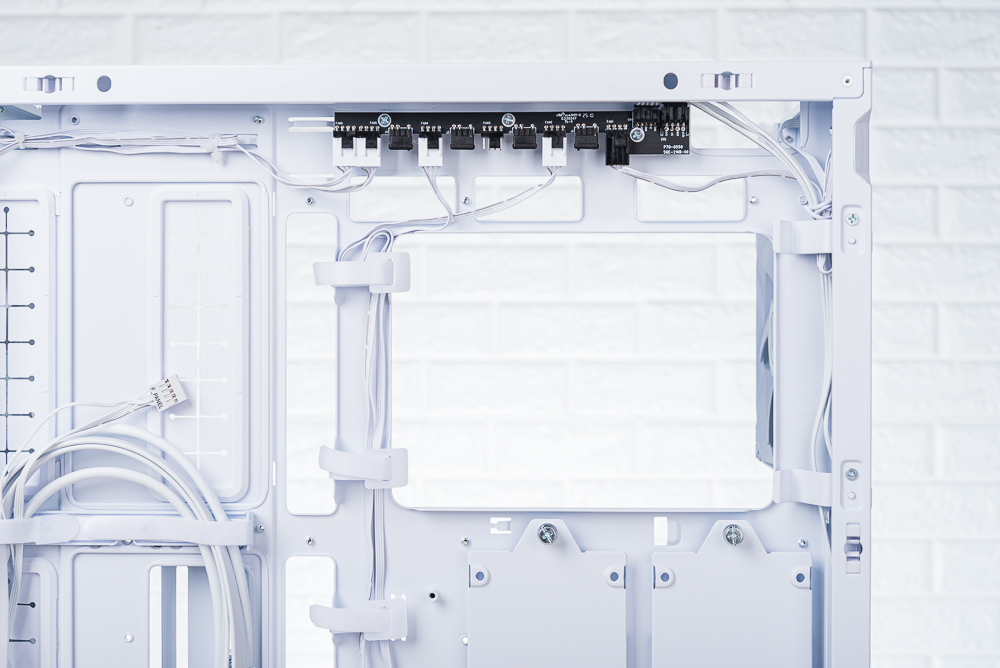

↑ 上方的風扇 HUB。


↑ 左側雙走線開孔,以及魔鬼氈。

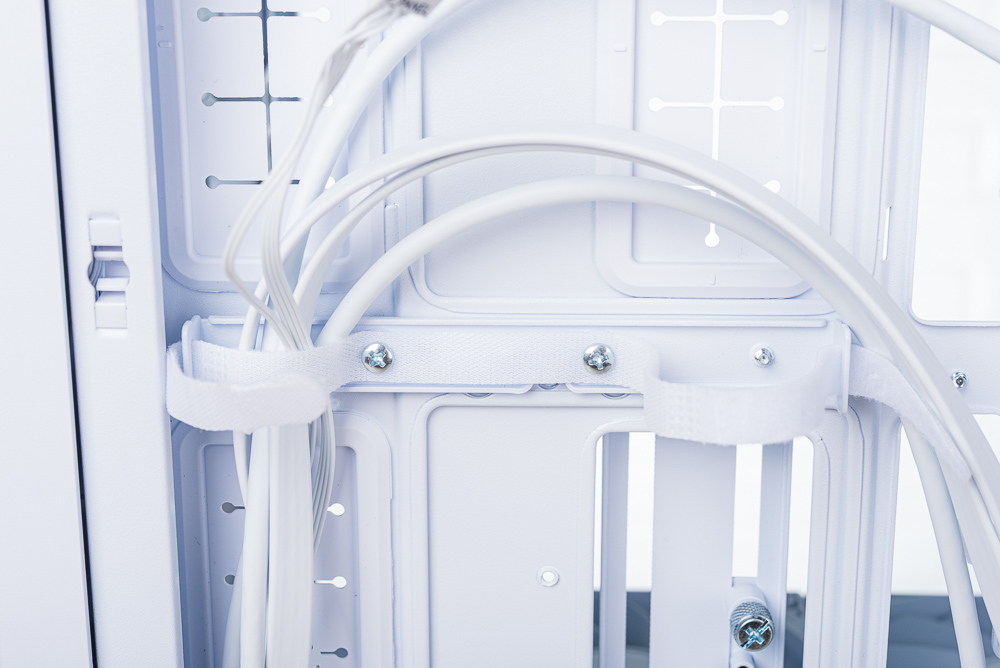

↑ 魔鬼氈有著下層與上層可固定線材。



機殼則需連接前面板針腳、前音源針腳、USB 3.0、USB-C;FAN HUB 則需通過 SATA 供電,提供 4pin PWM 與 3pin ARGB 針腳。

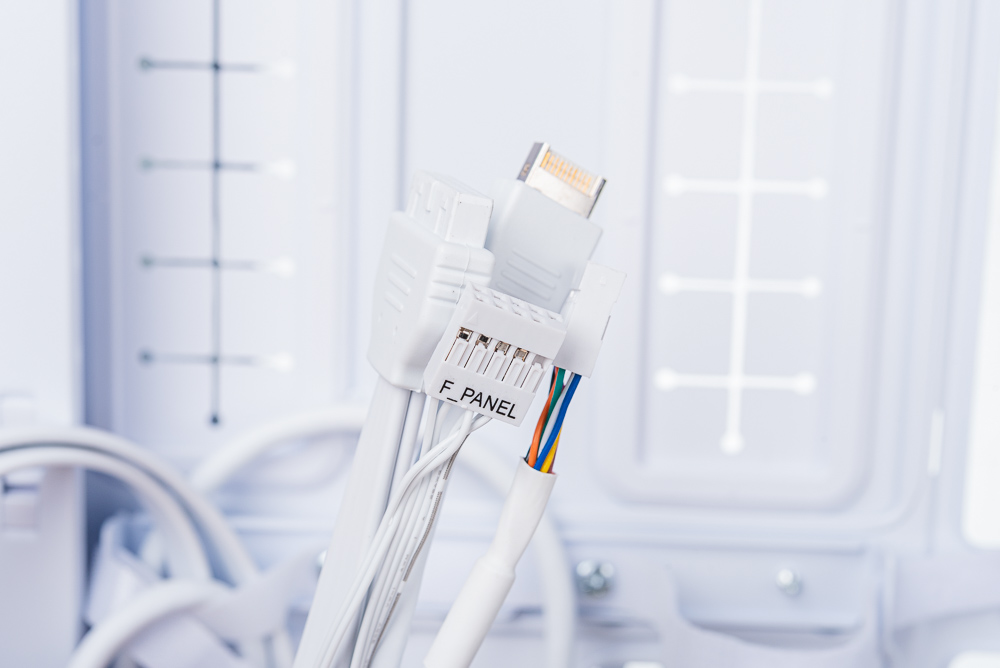

↑ 機殼前 I/O 連接線。

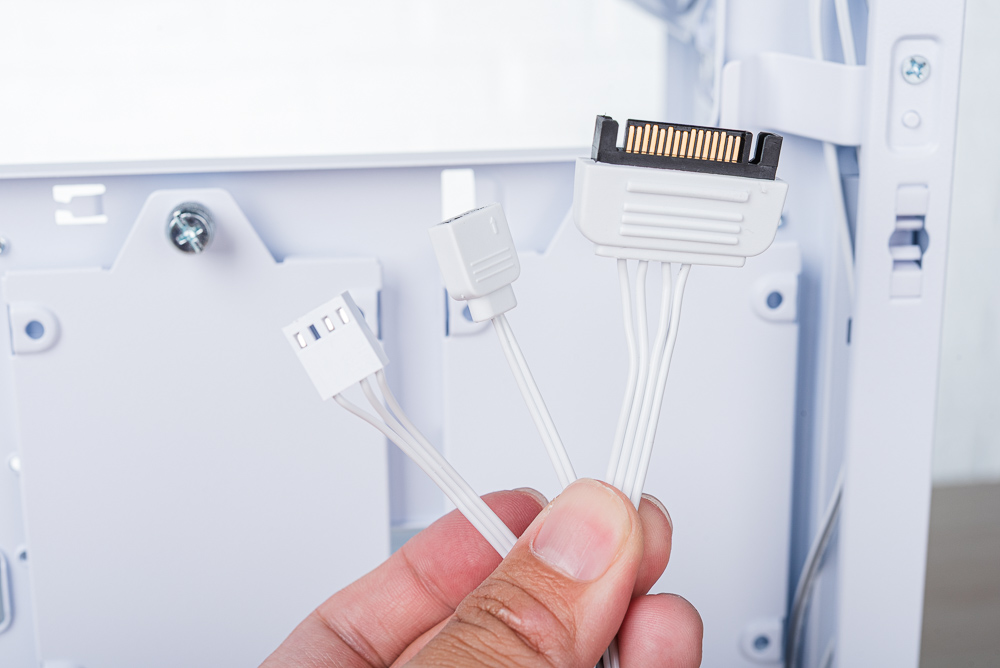

↑ FAN HUB 連接線。



機殼配件則有兩盒,首先是螺絲盒、2 個硬碟籠,以及前門版防塵濾網、前門版改 120/140mm 風扇架、垂直顯卡安裝十分艙的改裝件。

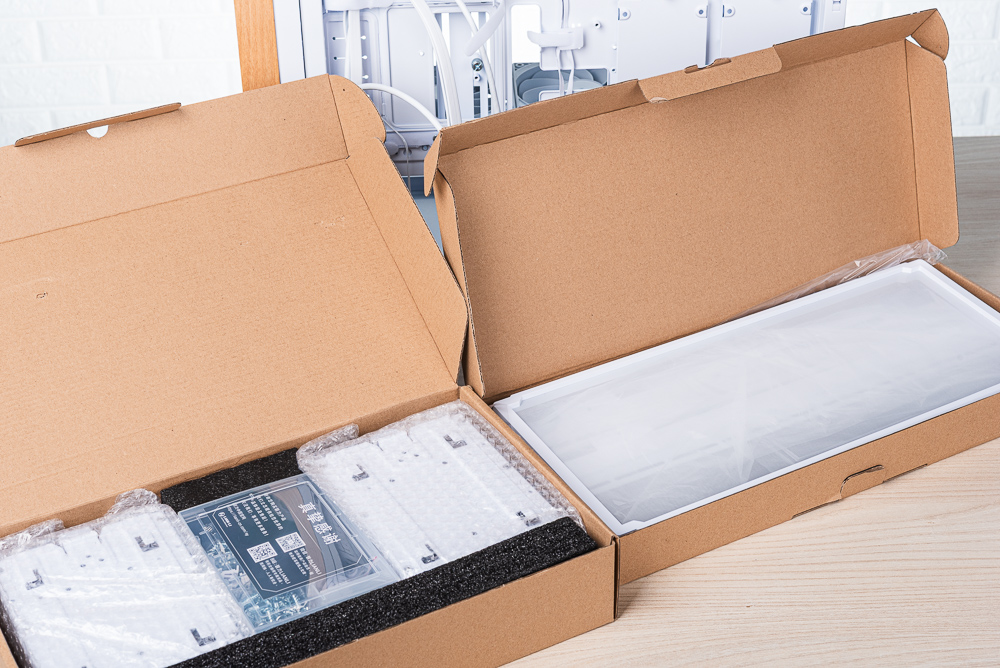

↑ 配件盒。

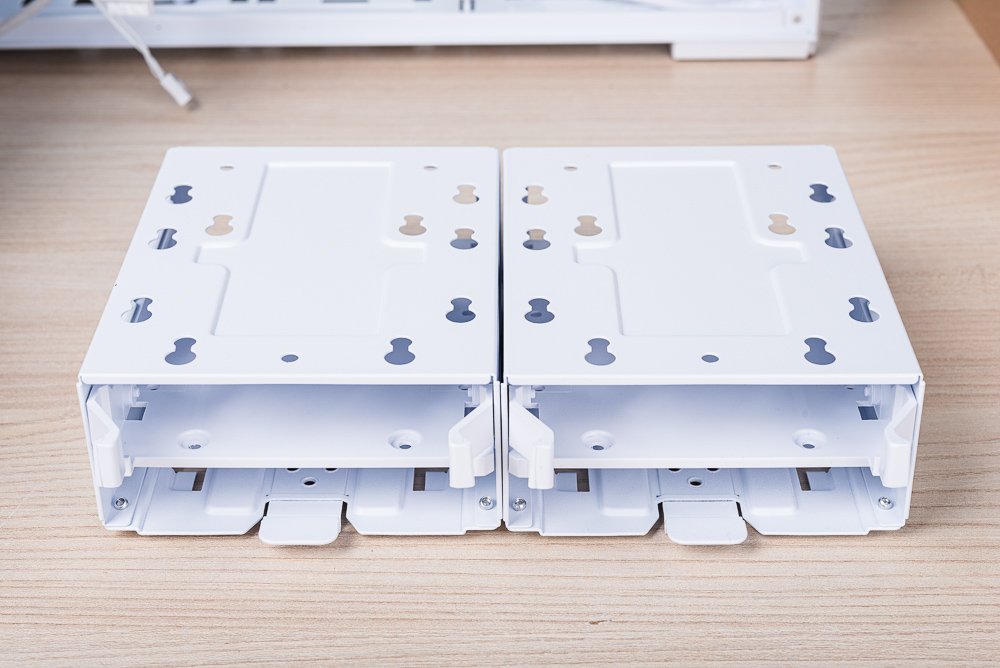

↑ 2 個漢堡硬碟籠。

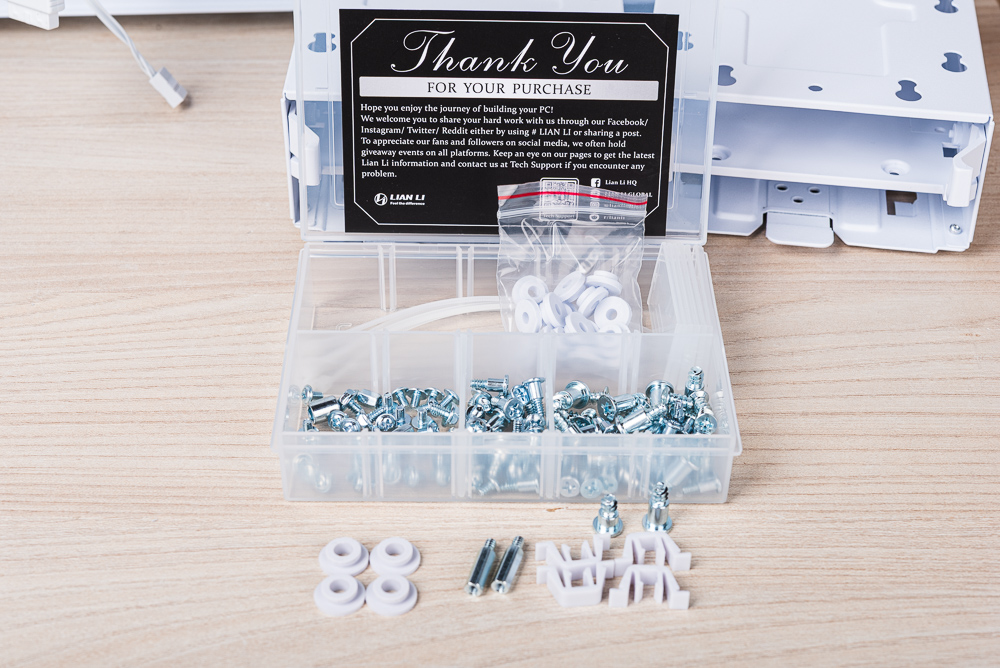

↑ 螺絲盒,包含墊片、卡扣、顯卡垂直銅柱螺絲。

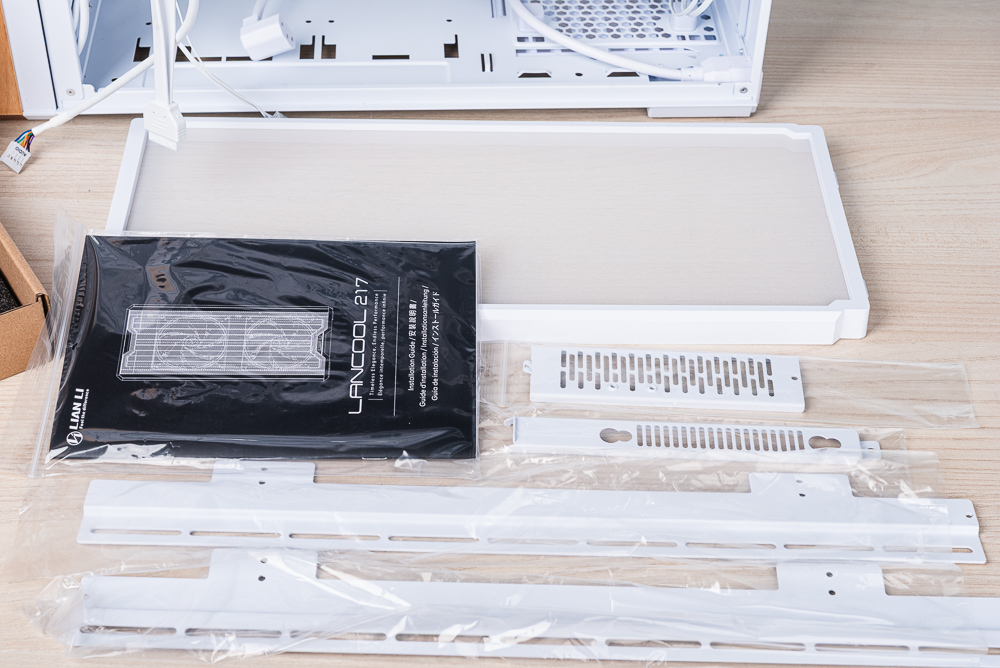

↑ 前門、分艙改裝套件。



LANCOOL 217 組裝過程分享

217 開天窗的設計在安裝主板、上置水冷、連接主板上方針腳時格外方便。畢竟 217 空間規劃上,前方留給 170mm 風扇較多的空間,而且下分艙也有較高的高度,因此相對會壓縮到機殼上方的空間,因此改以開天窗的設計降低組裝時的難度。

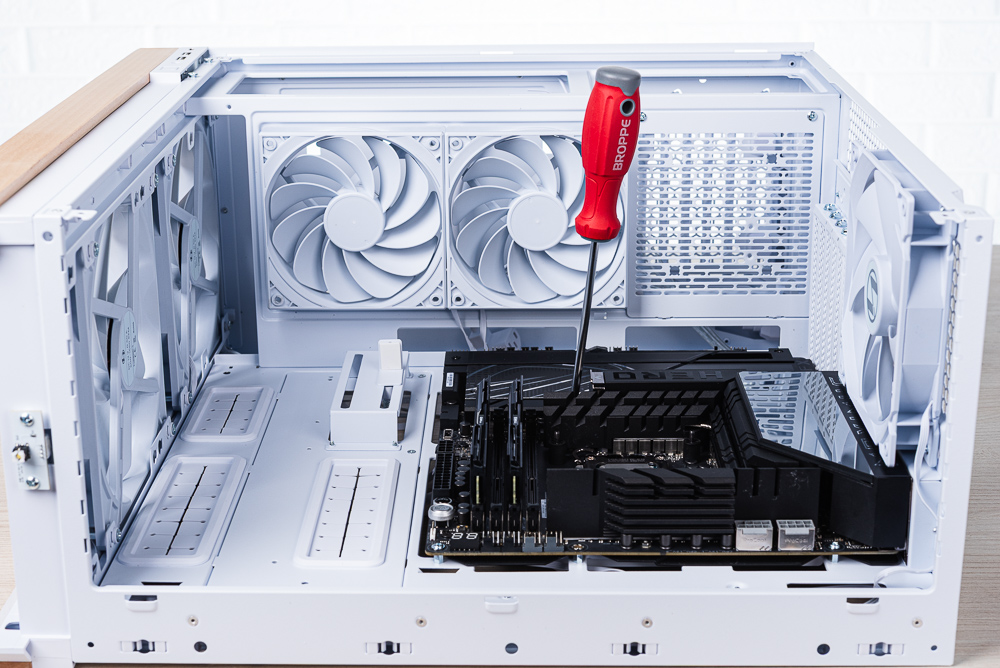

↑ 開天窗方便安裝主板。



側面安裝電源的主要好處在於,可以有著更便利的電源理線空間與走線規劃。但相對的限制則是電供長度需小於 18cm。

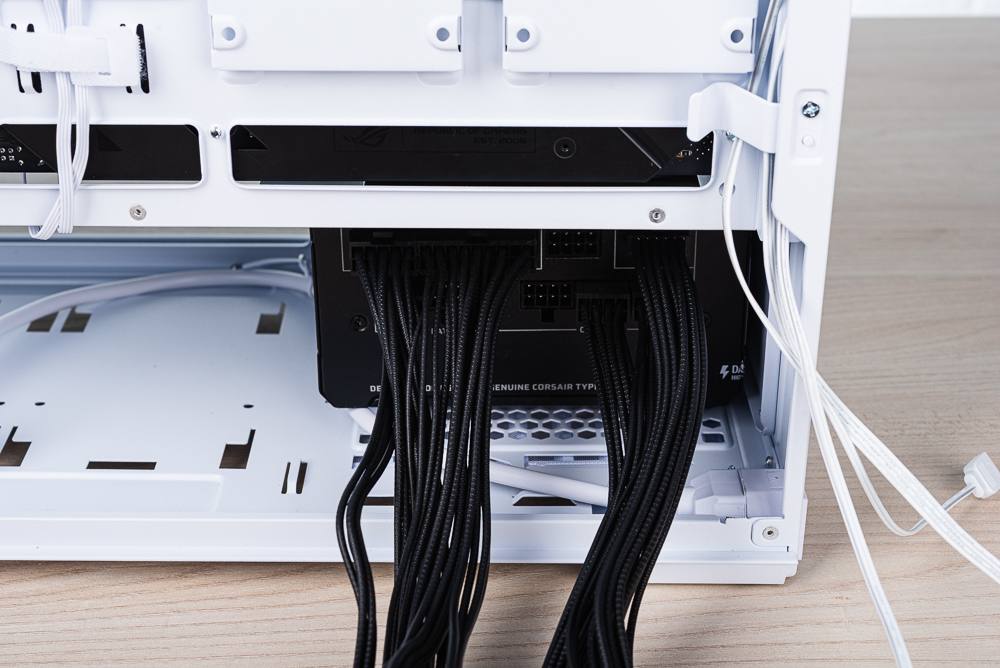

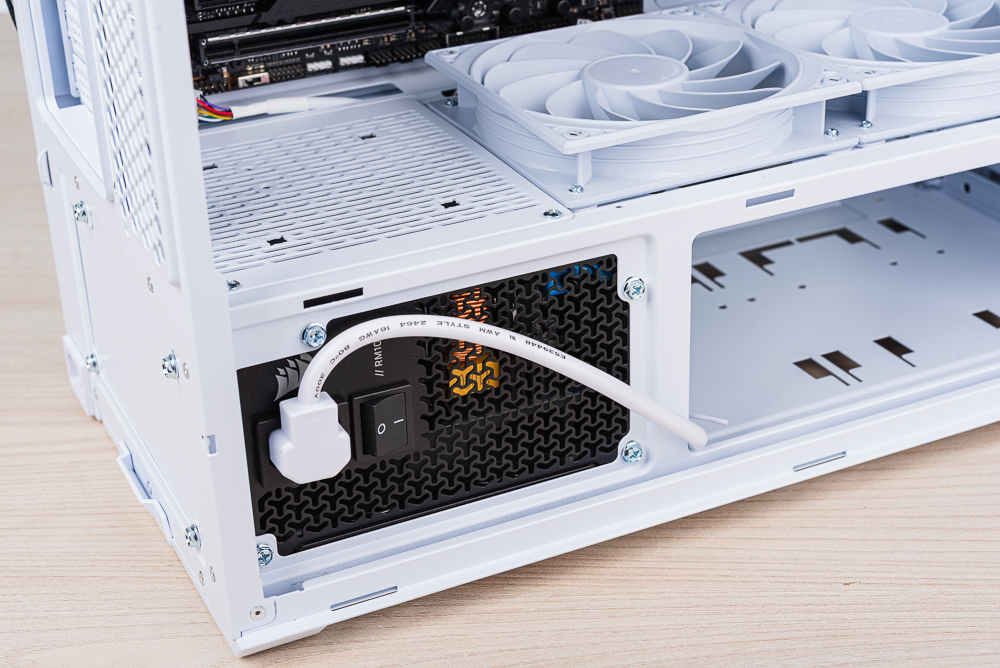

↑ 側面安裝電源,有著較好的走線與理線規劃。


↑ 側面安裝電源,記得連接 AC 電源與打開開關。



玩家可先在機殼外將上置的風扇或水冷安裝至頂蓋風扇架上,接著在順是將水冷裝進機殼當中,安裝時要注意水冷排的位置要稍微橋一下,以免撞倒機殼本身;此外,機殼上方安裝水冷排之後,會導致上方的走線開孔、主板上方針腳的安裝空間過於狹小,但玩家可以找個東西撐著頂蓋,把要穿過去的線材連接的針腳都預先接好,最後再鎖上頂蓋即可。

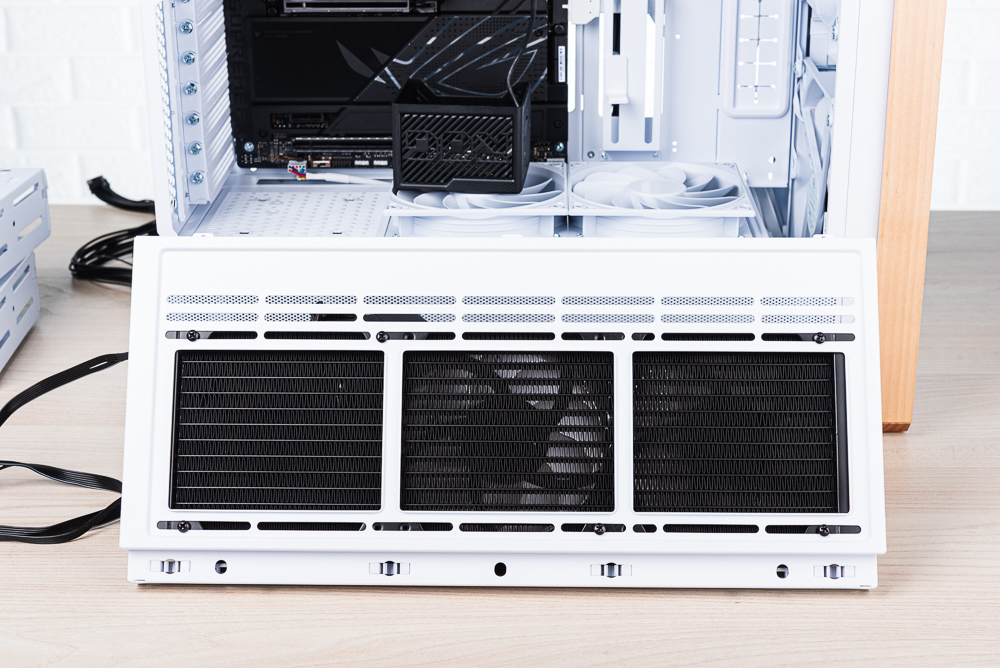

↑ 預先將水冷安裝至機殼頂蓋風扇架上。


↑ 再將頂蓋與水冷裝回機殼前,記得先預先連接上方的針腳。

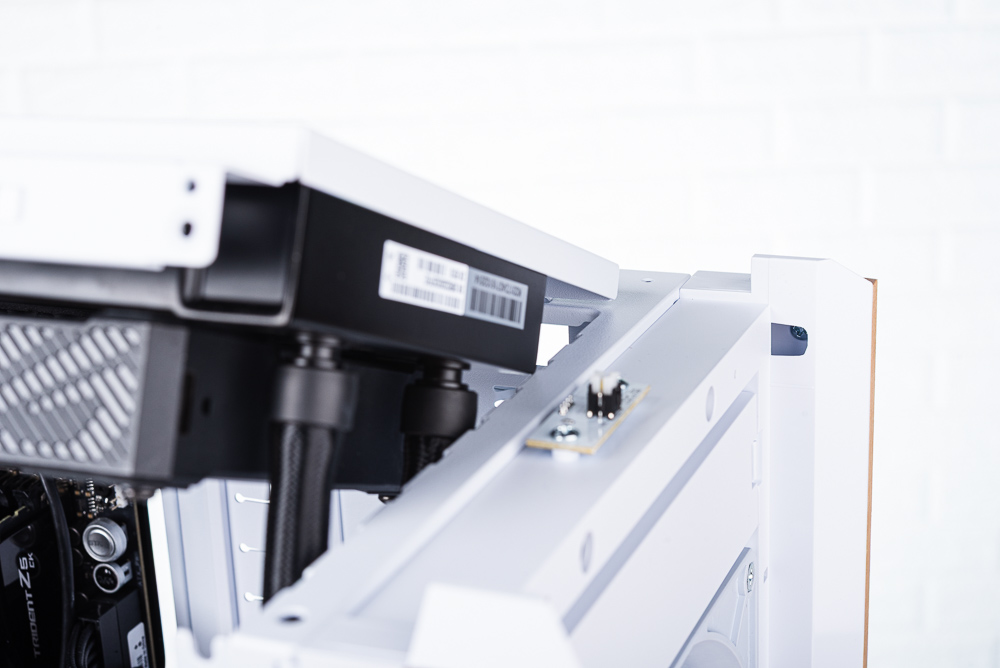

↑ 水冷排安裝時要稍微喬一下位置。

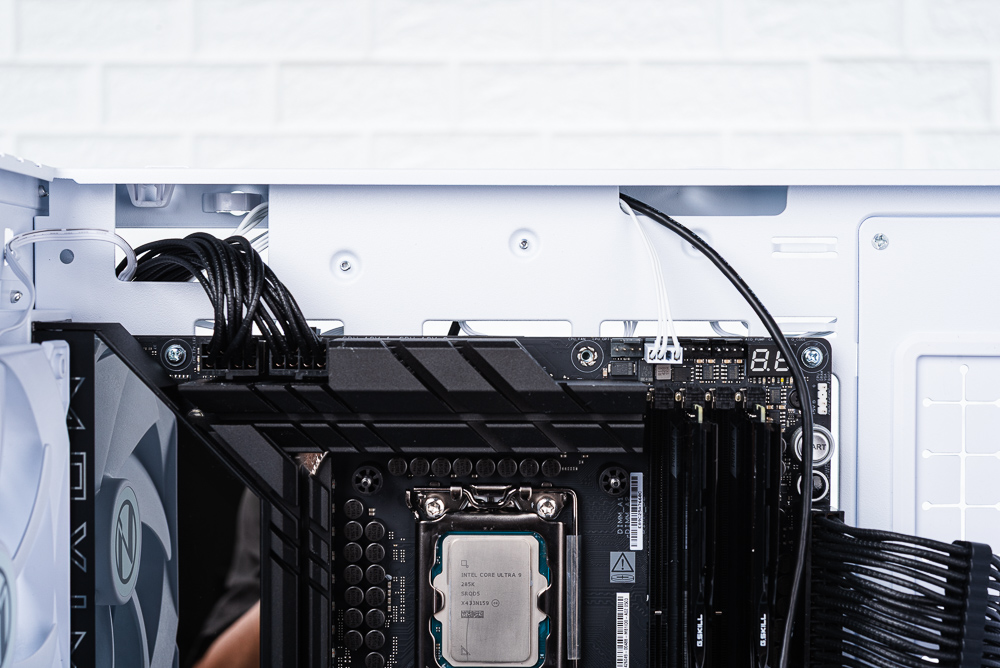

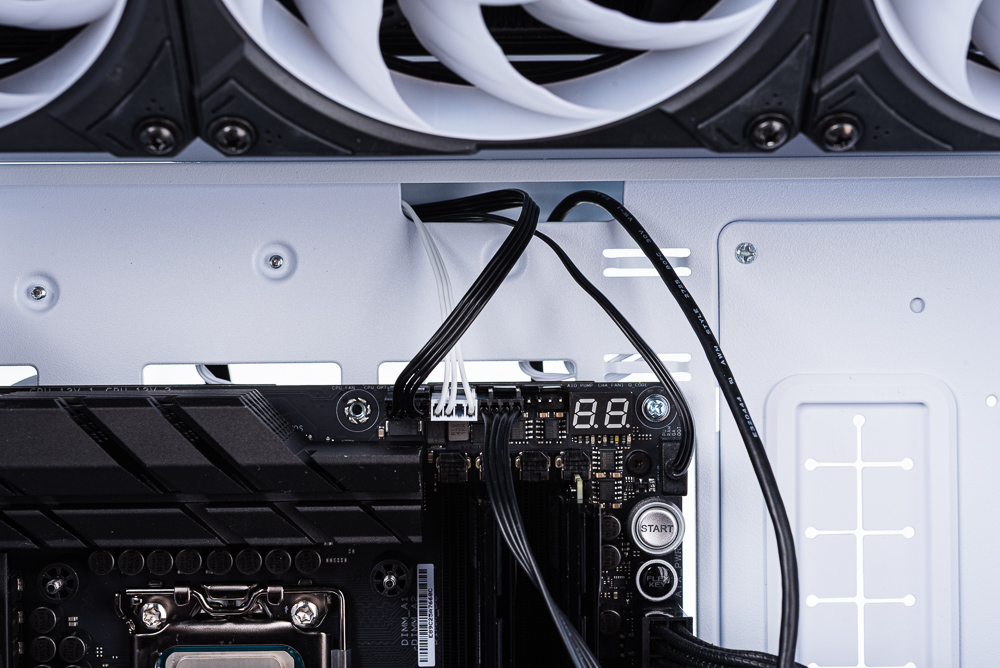

↑ 機殼上方的開孔較小,有點考驗玩家的靈巧度。

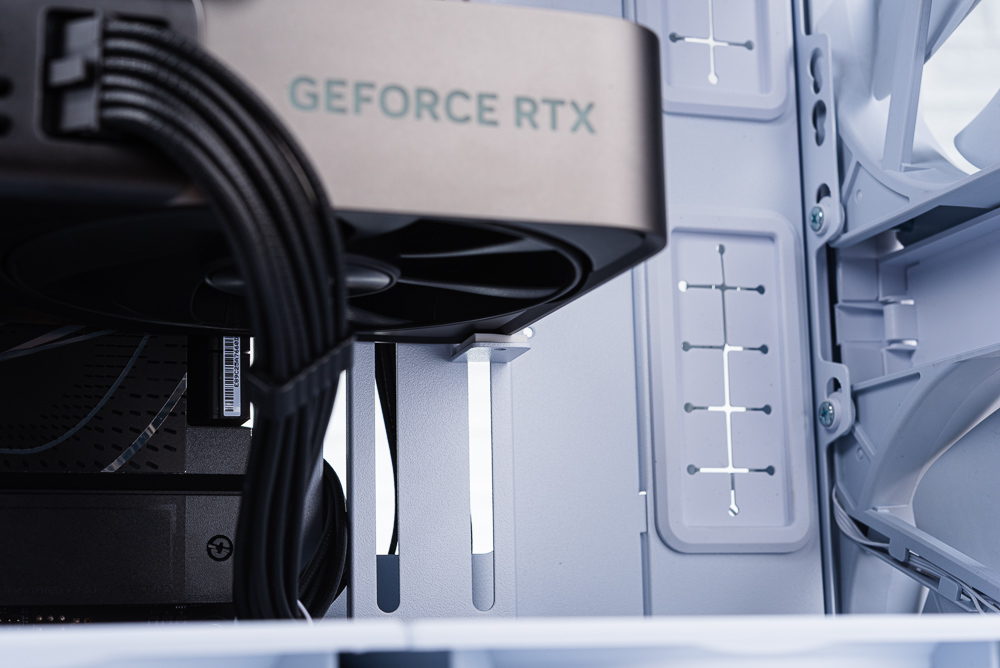

217 也提供基本的顯卡支撐架,可依據顯卡長度來調整兩段位子與高低。


↑ 簡易顯卡支撐架。



儲存方面,217 兩個硬碟籠的托架可支援 3.5”與 2.5”吋的裝置安裝,而這個托架下方還可以鎖一個 2.5” 吋裝置,而硬碟籠的上方可安裝 3.5”或 2.5”吋的裝置。簡單來說,一個硬碟籠最多可安裝 2 個 3.5”、1 個 2.5”組合變化的選擇相當多。

因此,把這稱為漢堡硬碟籠也不為過,總之最多 3 個儲存裝置,2 x 3.5” + 1 x 2.5” 或 1 x 3.5” + 2 x 2.5” 都可以。

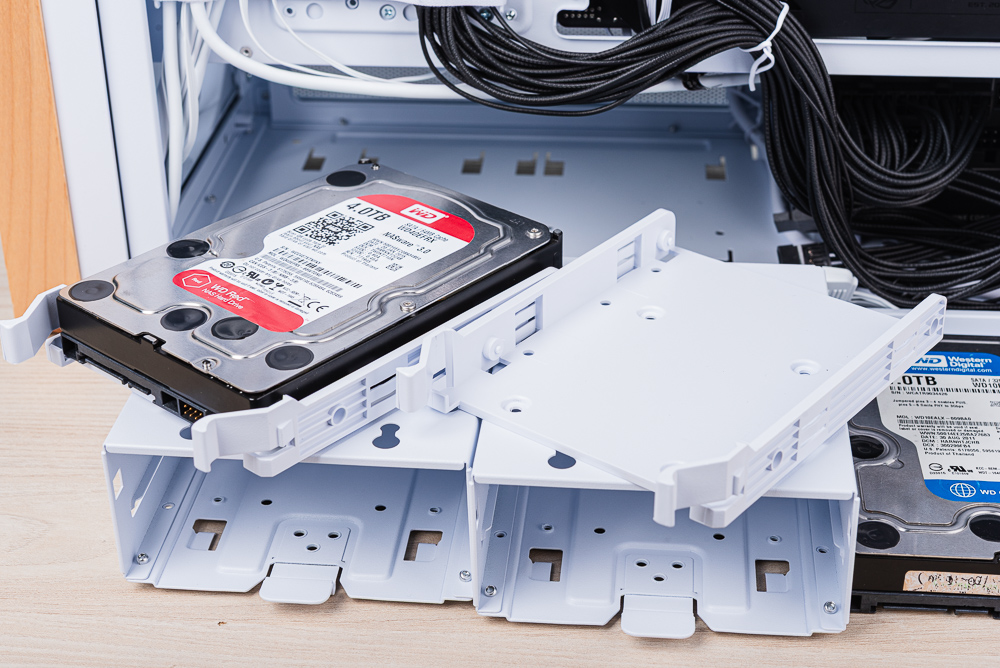

↑ 2 個硬碟籠與專屬托架。

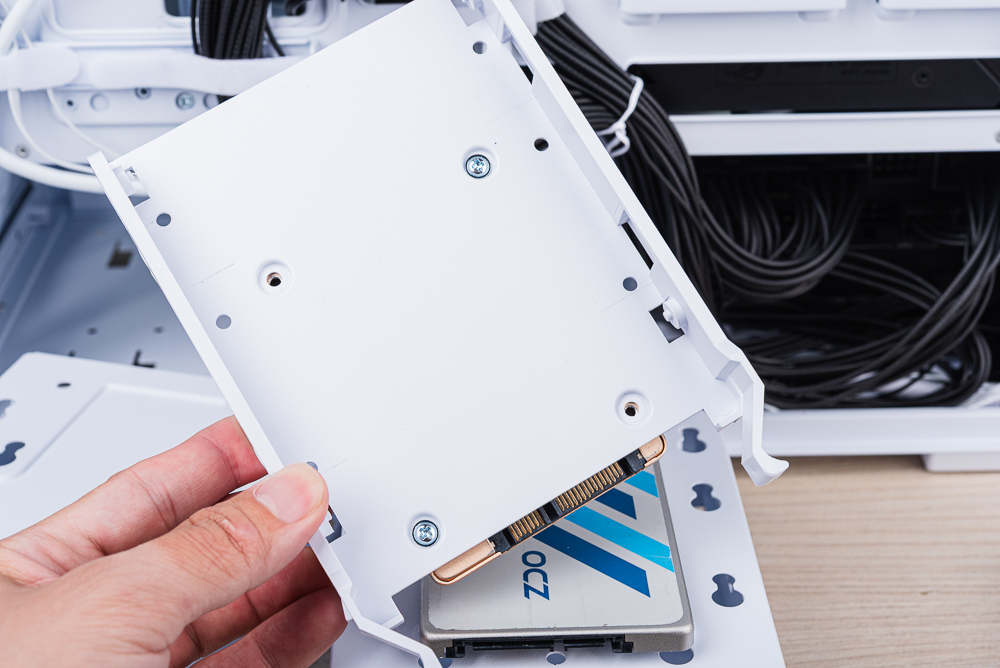

↑ 托架為快拆安裝固定 3.5 吋,並備有 2.5 吋反裝的鎖孔。

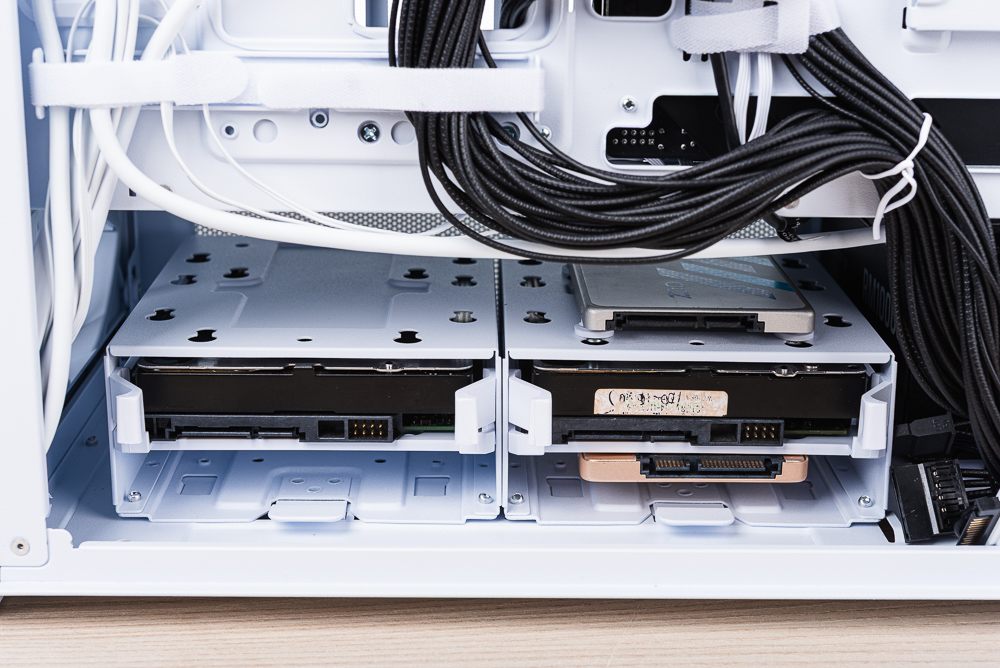

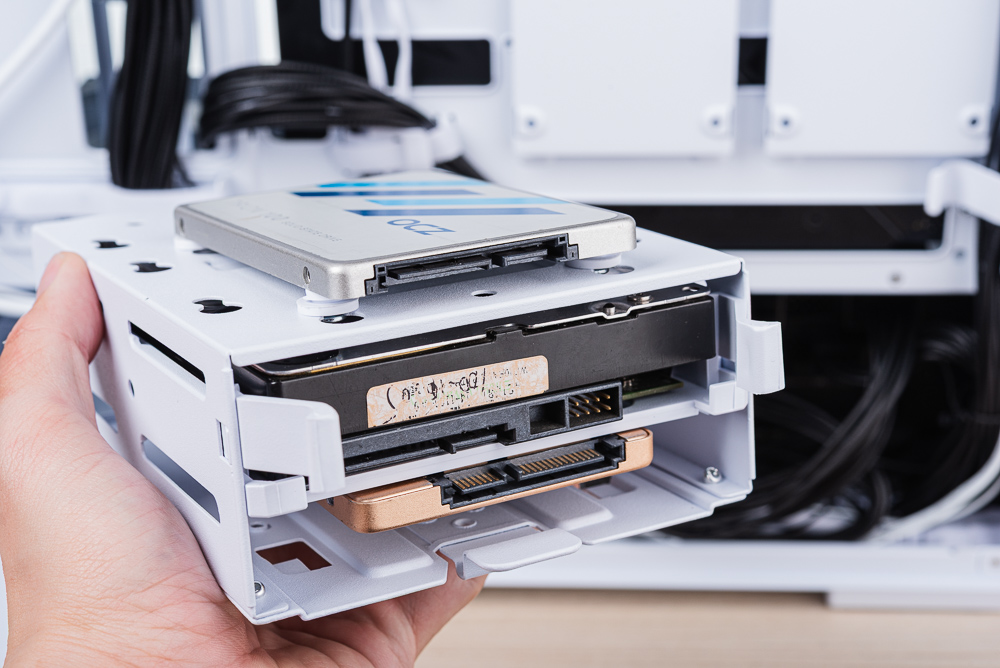

↑ 硬碟籠漢堡裝法。


↑ 裝進機殼相當輕鬆。



此外,機殼主板背面還有 2 個專屬 2.5 吋的托架;而分艙上方還可以藏 1 顆 2.5 吋的安裝。

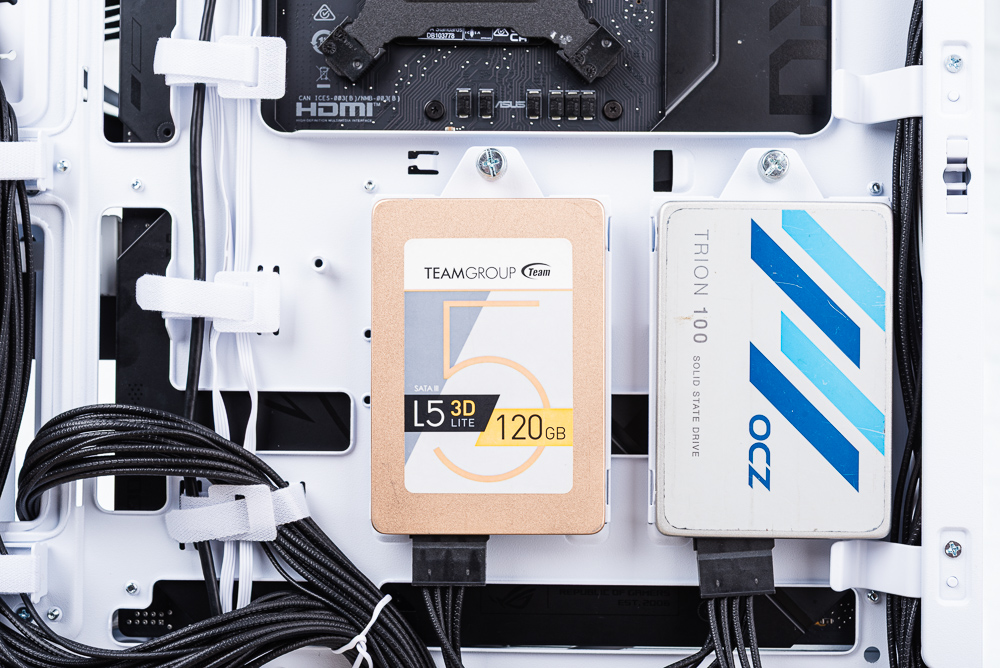

↑ 主板背面的 2.5 吋托架。

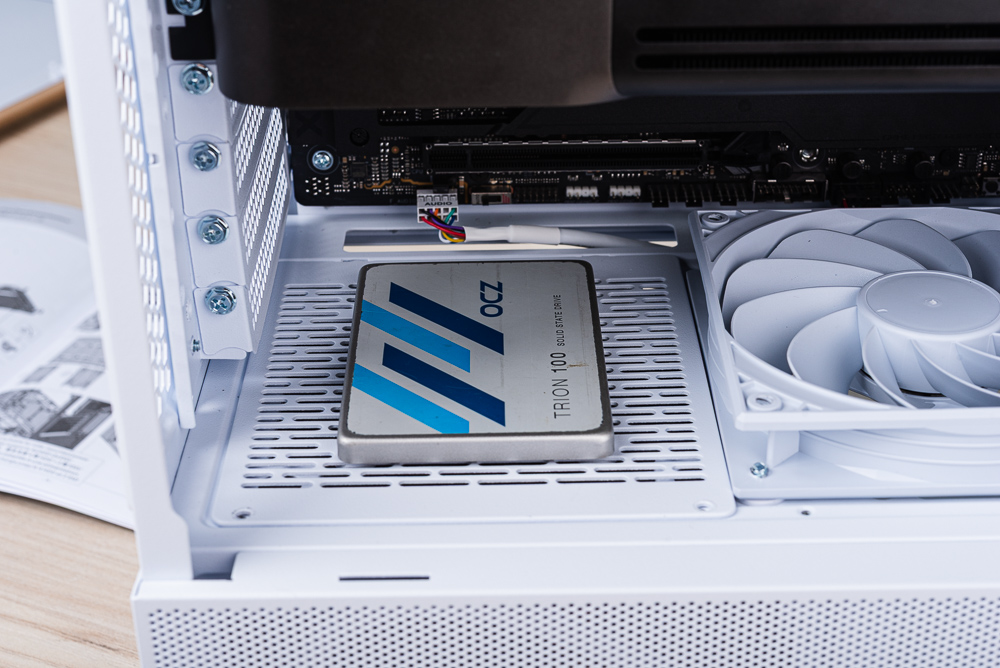

↑ 分艙上還可以再裝一顆。



LANCOOL 217 實機展示

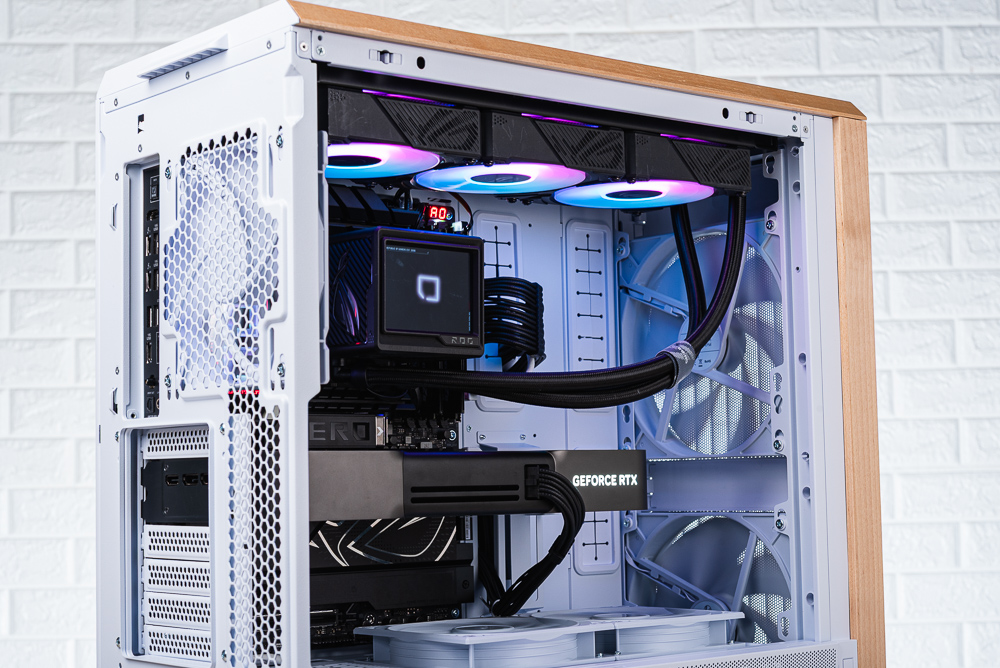

LANCOOL 217 的組裝測試分別使用了 Intel Core 285K 處理器、ROG Z890 HERO 主機板、ROG Ryujin III 360 Extreme 水冷散熱器等產品。實際裝機後的 RGB 效果提供給大家參考。


↑ 預設 217 是無任何 RGB 燈光。

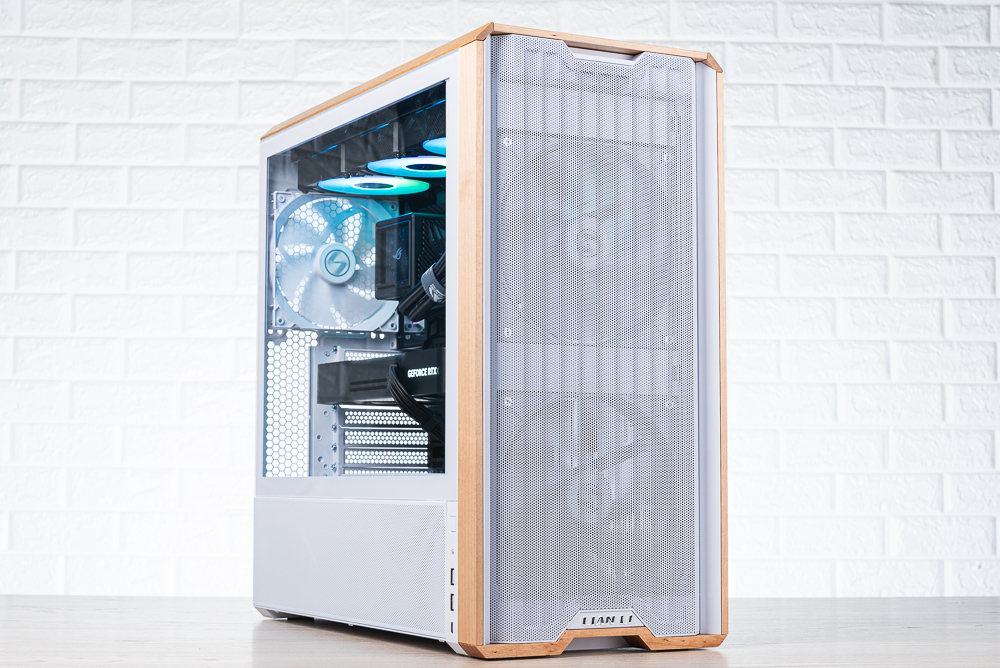

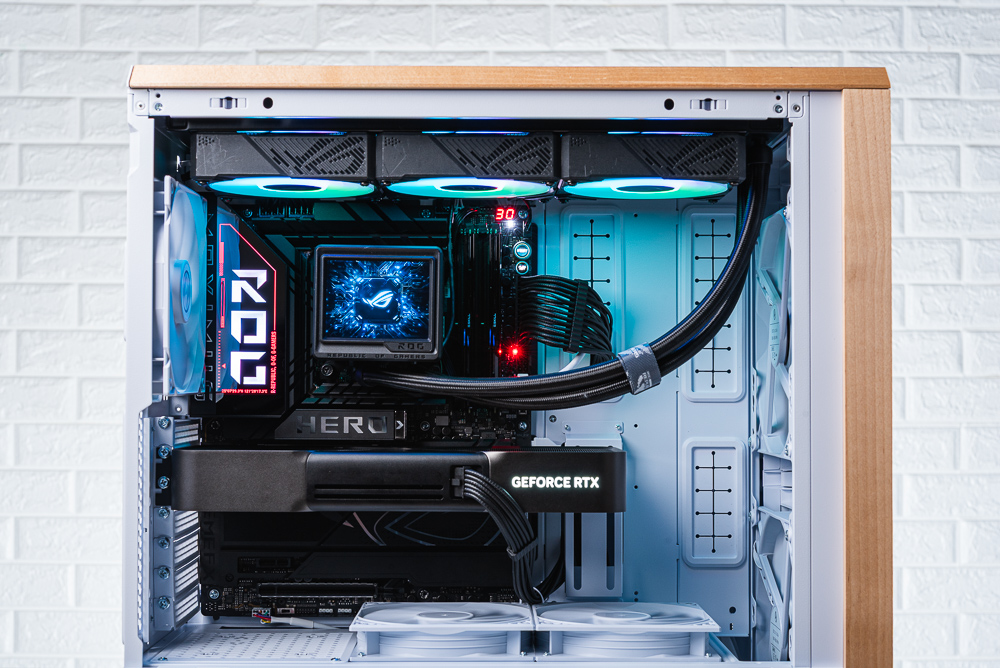

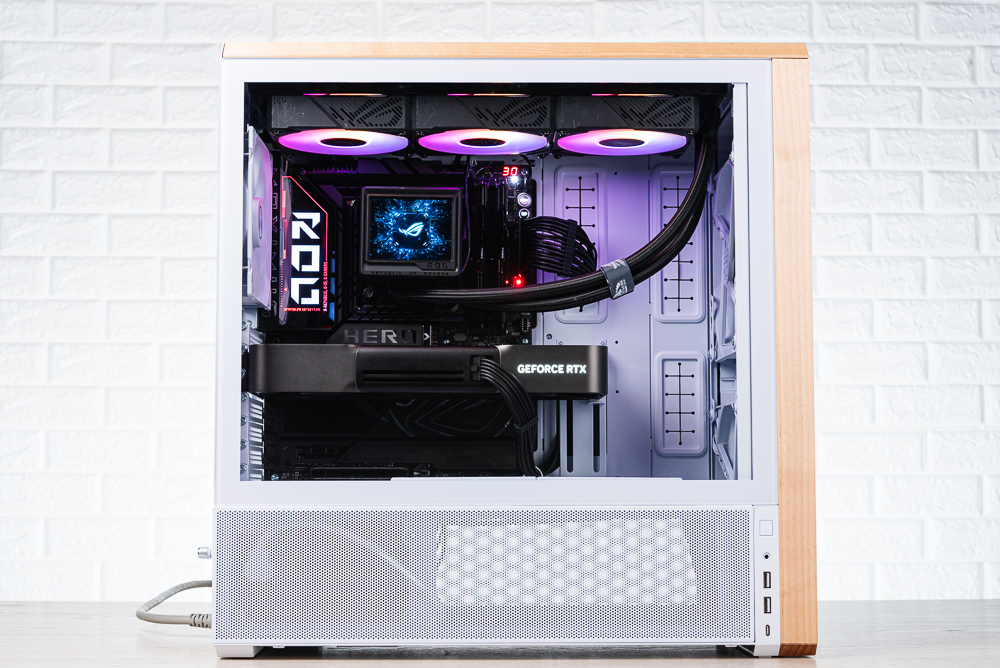

↑ 左側全透玻璃。


↑ 移除玻璃後才會看到分艙上的風扇。


↑ 後方的角度。

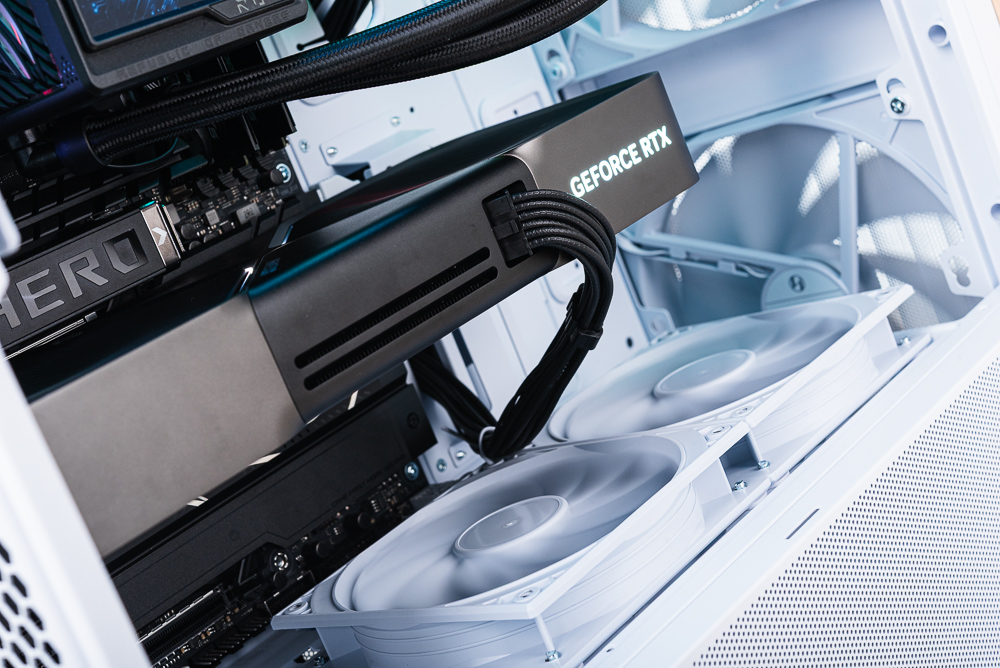

↑ 顯卡專屬風扇。



最後理線結果提供大家參考。側面安裝電供後,相對電供走線有著較好的規劃。

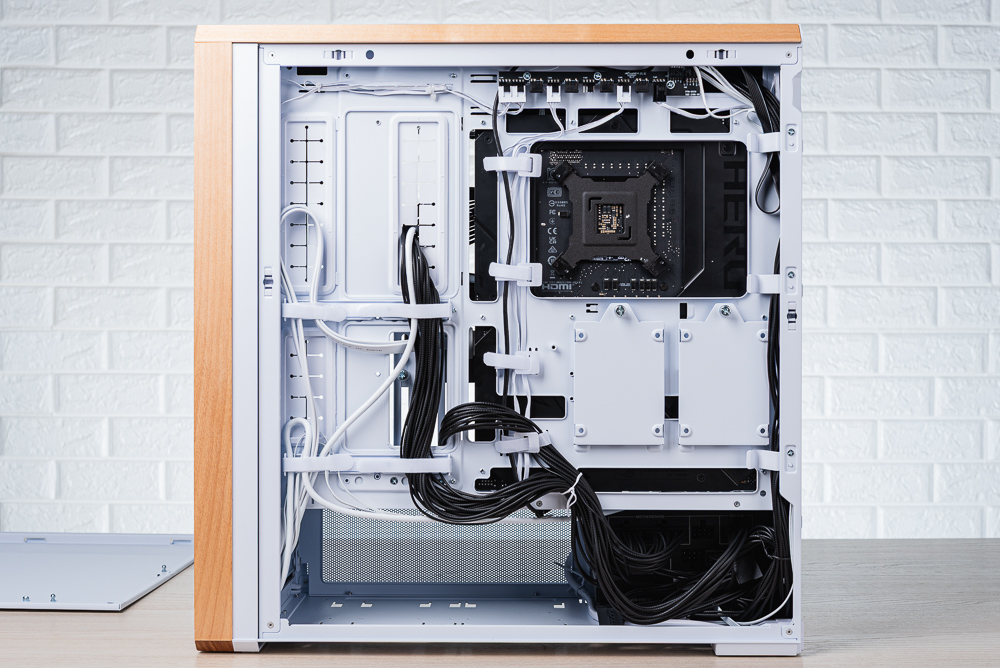

↑ 217 理線參考。



總結與溫度測試

LANCOOL 217 有著相當出色的散熱表現,前置雙 170mm 風扇與兩種模式的調整,搭配分艙上方兩顆 120mm 反向 GPU 專用風扇,帶給 CPU 與 GPU 相當出色的散熱能力,以及主流中塔稍微偏大的體積,有著相當好的硬體相容性,即便在大的主板都能安裝。

此外,LANCOOL 217 採用木材邊框打造的前門板與頂蓋,讓機殼在各個角度都能感受到木材與金屬機殼的結合,也讓電腦主機能有不同的人文氣質。而且機殼外觀件、前置 170mm 風扇與分艙 120mm 風扇全都採用快拆卡扣設計,讓玩家在 DIY 組裝時更佳便利。

散熱測試,電腦待機時 CPU 37°C、GPU 35°C;在 AIDA64 CPU 壓力測試下,CPU 溫度來到 63°C、VRM 42°C;緊接著 FPU 壓力測試下 CPU 溫度來到 93°C、VRM 48°C;CPU 壓力測試下 GPU 的溫度完全沒有變化。

接著針對 GPU 壓力測試,Speed Way Stress test 測試下 GPU 76.2°C / 記憶體 90°C;而遊戲電馭叛客 2077 4K MAX 測試讓 GPU 維持在 GPU 73°C / 記憶體 84°C。整體散熱表現相當出色,也比裸測使用下有著更好的散熱表現。

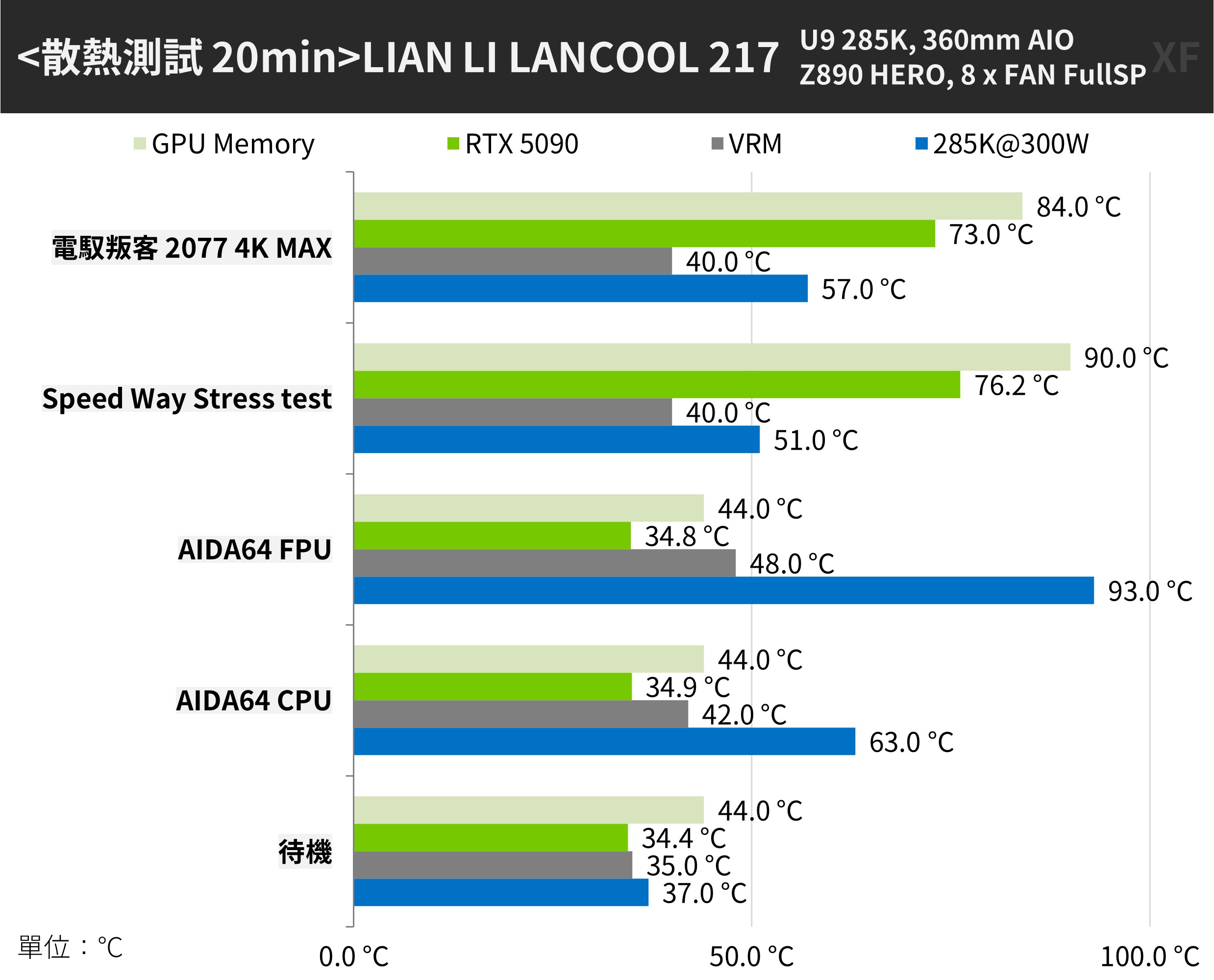

↑ LANCOOL 217 散熱測試。



LANCOOL 217 唯一需要注意的則是,主板上方的走線開孔較小,倘若在上方裝 360mm 水冷後,這空間可能沒辦法處理後續 FAN、ARGB 針腳等連接,但是機殼散熱頂蓋開天窗的設計,讓玩家可以先開啟頂蓋預先連接好所需的針腳與線材繞線,最後在鎖回頂蓋即可。

LANCOOL 217 台灣售價為黑色 $3490、白色 $3690 元的價格,木材、預裝 5 風扇、完整的改裝配件,以及玩家自行調整的散熱模式,這就是聯力給玩家的 DIY 可玩性。
