自組NAS好夥伴! 喬思伯 Jonsbo N4 機殼開箱 | 8槽硬碟熱插拔、mATX半高介面設計

Jonsbo N4 是一款為 DIY NAS 設計的機殼,為旗下 NAS 系列的二哥,設計風格也與家族中的其他產品類似;正面的北歐胡桃木飾板增加了整體的質感,熟悉的上下分倉設計則將硬碟倉與主機分離,並擁有 6 槽 3.5 吋與 2 槽 2.5 吋的硬碟熱插拔槽,滿足 NAS 存儲的需求。



規格:

產品型號:N4
顏色:
產品尺寸:286mm (W) 300mm (D) 228mm (H)
材質:0.7SGCC鋼板+黑胡桃木
硬碟位:2.5〞SSD*2 / 3.5〞HDD*6
主板支援:ITX / M-ATX
PCI介面卡槽:4
前置I/O:Type-C*1 / USB3.0*1
電源:SFX≤125mm
CPU散熱器:≤70mm
顯示卡長度:≤230mm
散熱系統:120mm*1(built-in)
重量:3.75kg



喬思伯 N4 機殼開箱

喬思伯 N4 的定位就如同其命名方式一樣明確,是一款尺寸介在 E-ATX大哥 N5 與 ITX 三弟 N3 之間的一款產品。設計結構也與家族其他款產品相似,採用了上下分倉的設計,上面的部分為安裝主機板與介面卡的空間,能夠安裝 M-ATX 主機板與四槽的半高介面卡,而下半部的硬碟倉則可以安裝六顆 3.5 吋硬碟與兩顆 2.5 吋硬碟。

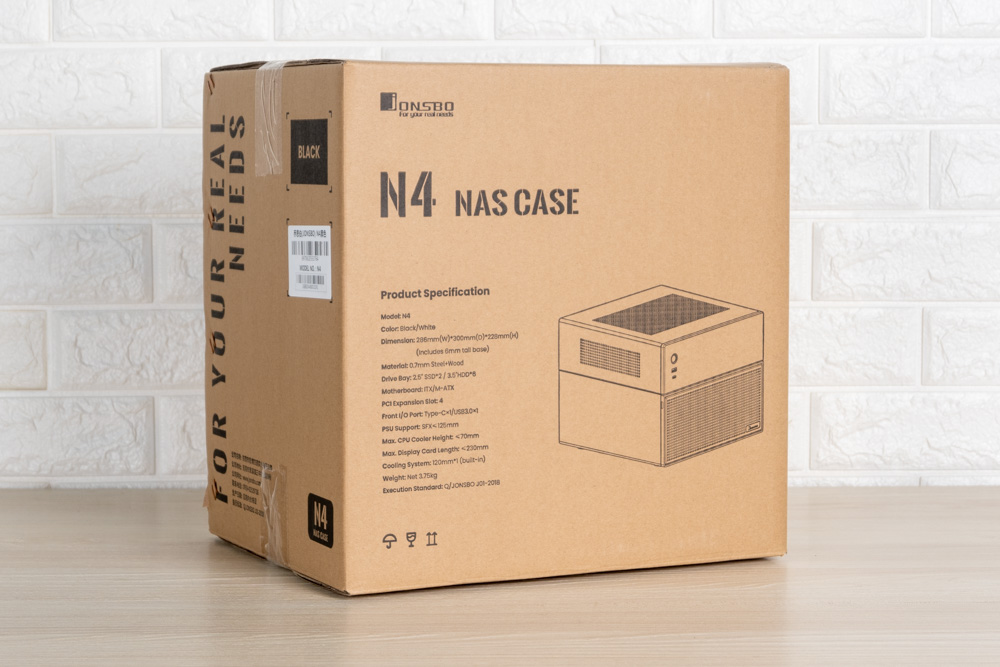

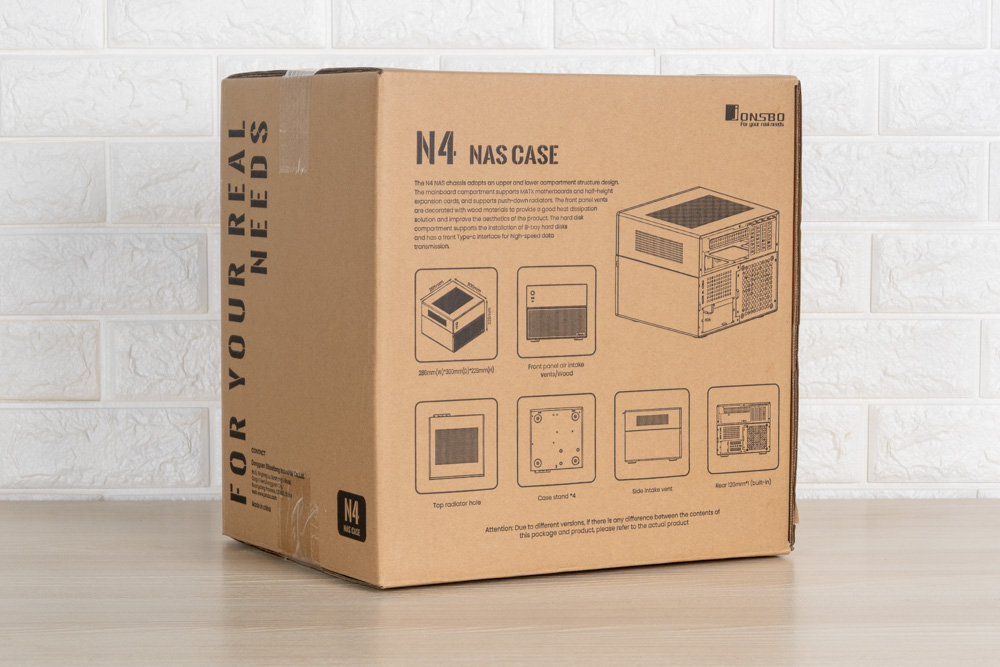

▲ 喬思伯 N4 外箱


▲ 箱體背面寫了產品特色與各面示意圖



拆開外箱就能看到機殼本體,喬思伯 N4 的尺寸為 W286mm x L300mm x H228mm,實體的比例有點像一個被壓扁的立方體。隨附的配件還有說明書、機殼螺絲、一次性束帶、魔鬼氈束帶以及用於安裝硬碟熱插拔的膠墊與螺絲。

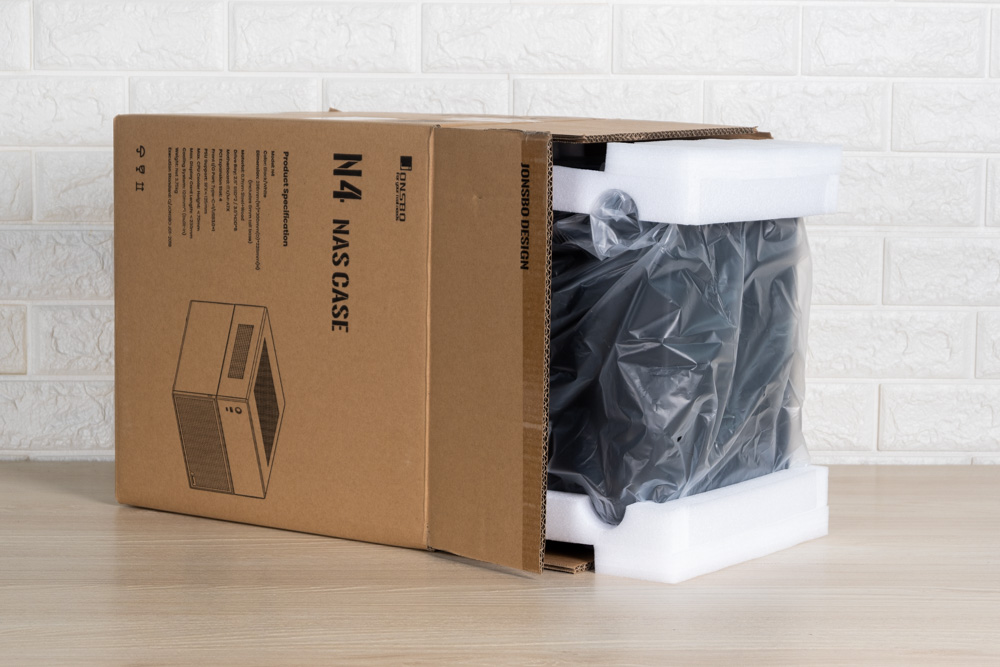

▲ 機殼四周皆有泡棉緩衝,保證運輸過程的安全

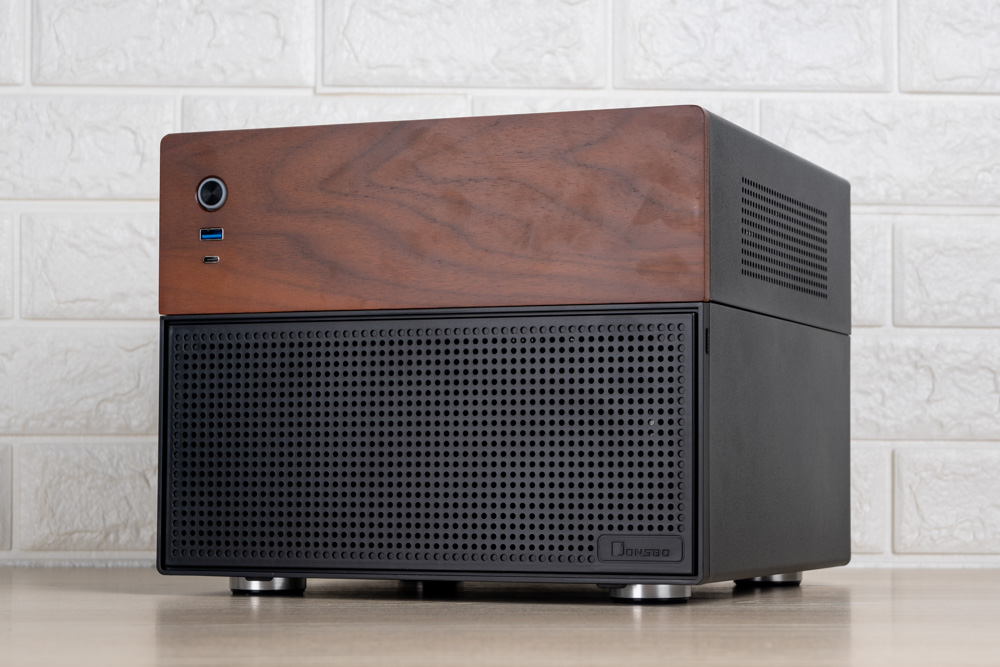

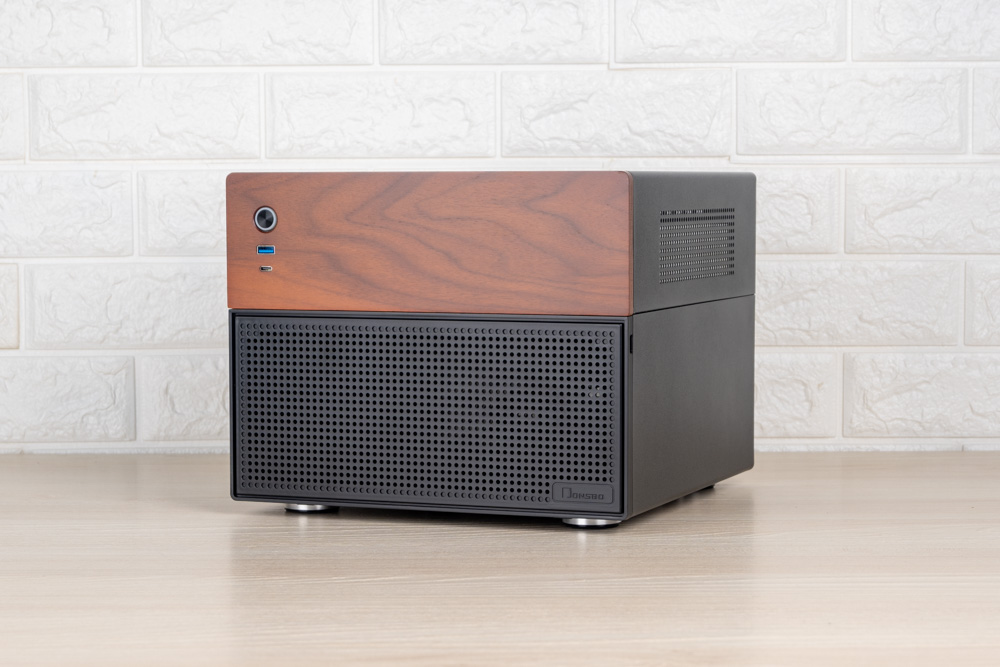

▲ 機殼本體,看上去像略為拍扁的正方體

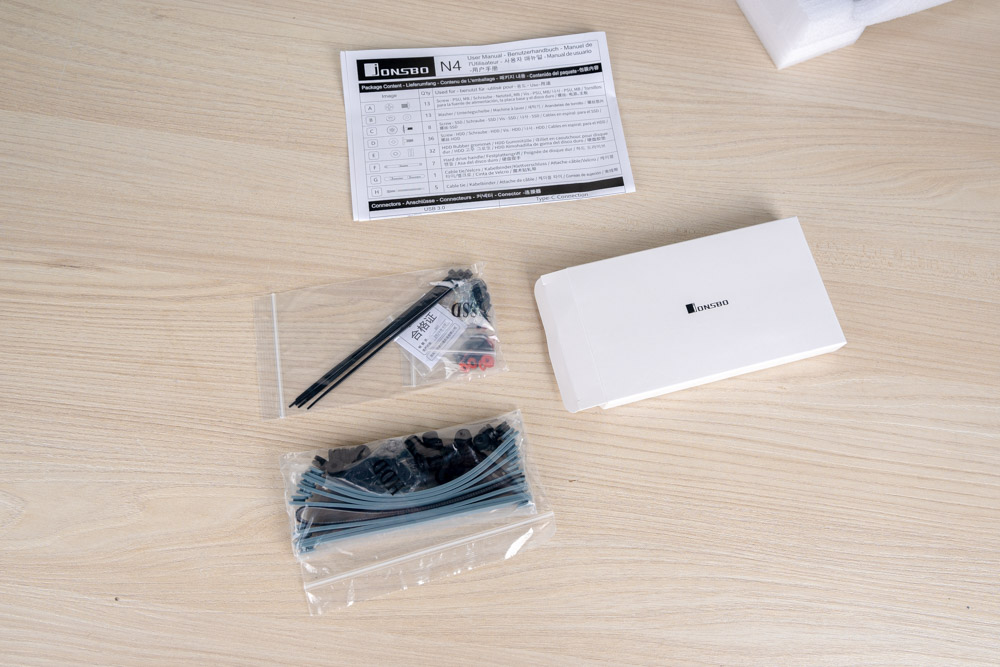

▲ 配件收納於於配件盒內



先來看機殼的正面,一刀切的上下分離設計十分的有辨識度,上半部分採用了整面的北美胡桃木飾板,左上則有電源開關與 USB Type-A 與 Type-C 插槽各一;下半部則為硬碟艙蓋板,採用磁吸設計,從兩側的開口稍加施力便可開啟。

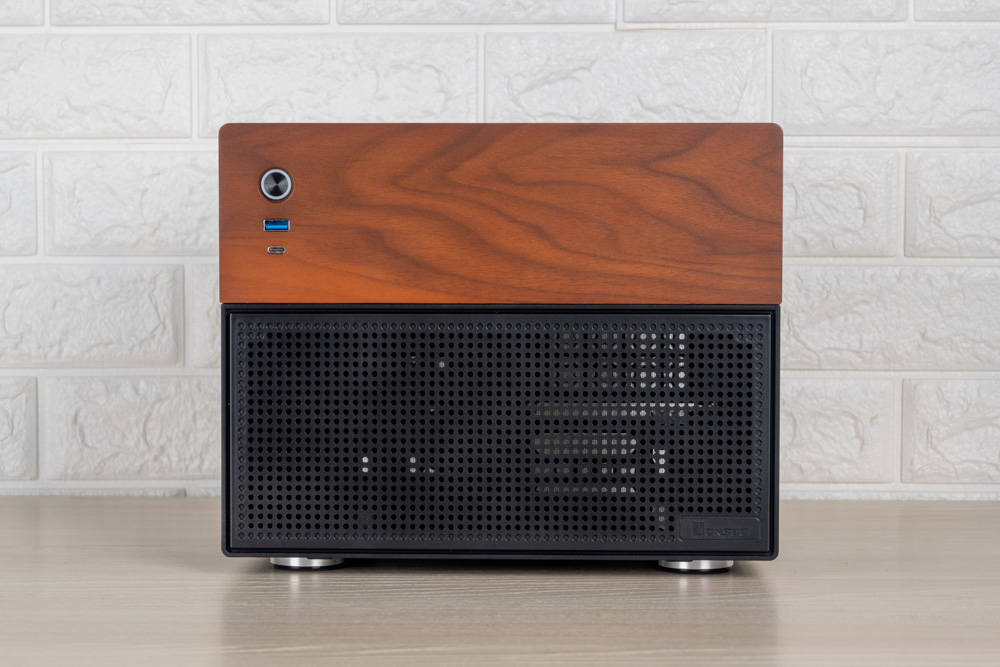

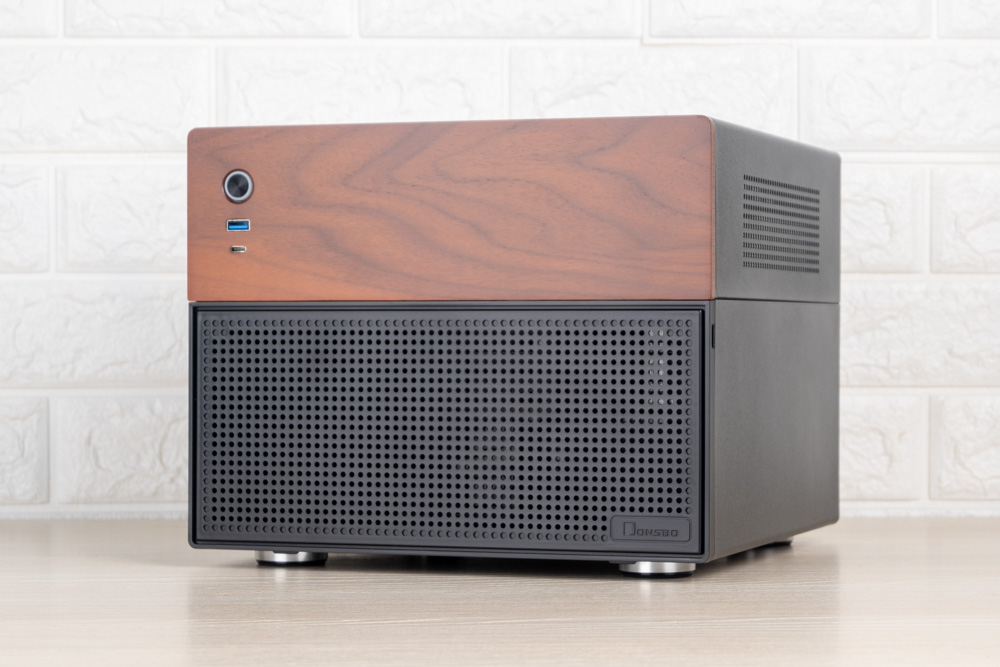

▲ 機殼正面

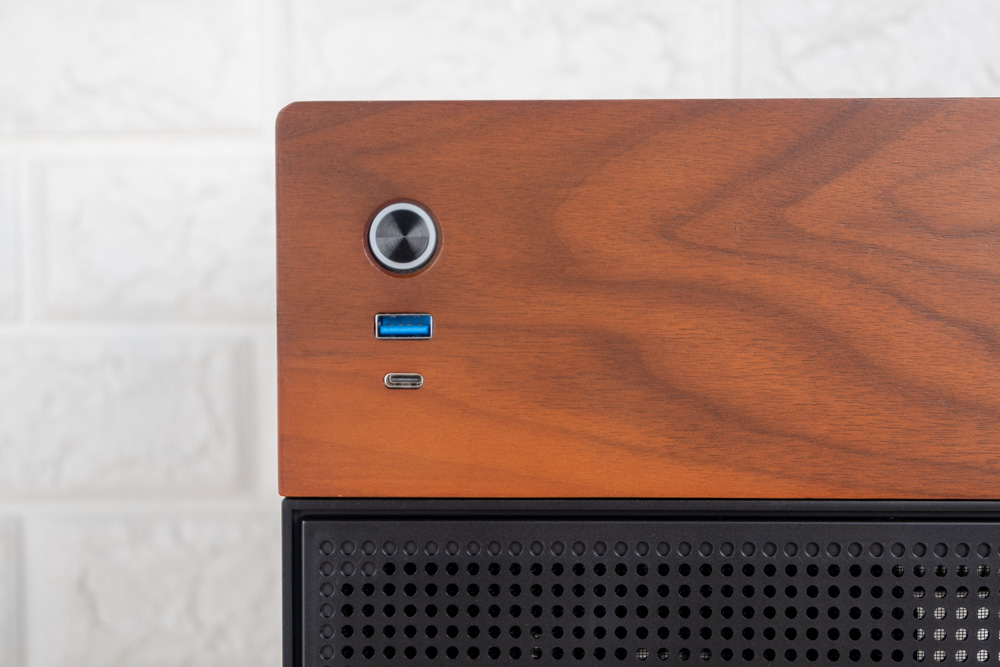

▲ 正面 I/O 設計


▲ 硬碟艙蓋防塵網右下角有喬思伯 Logo 的造型設計

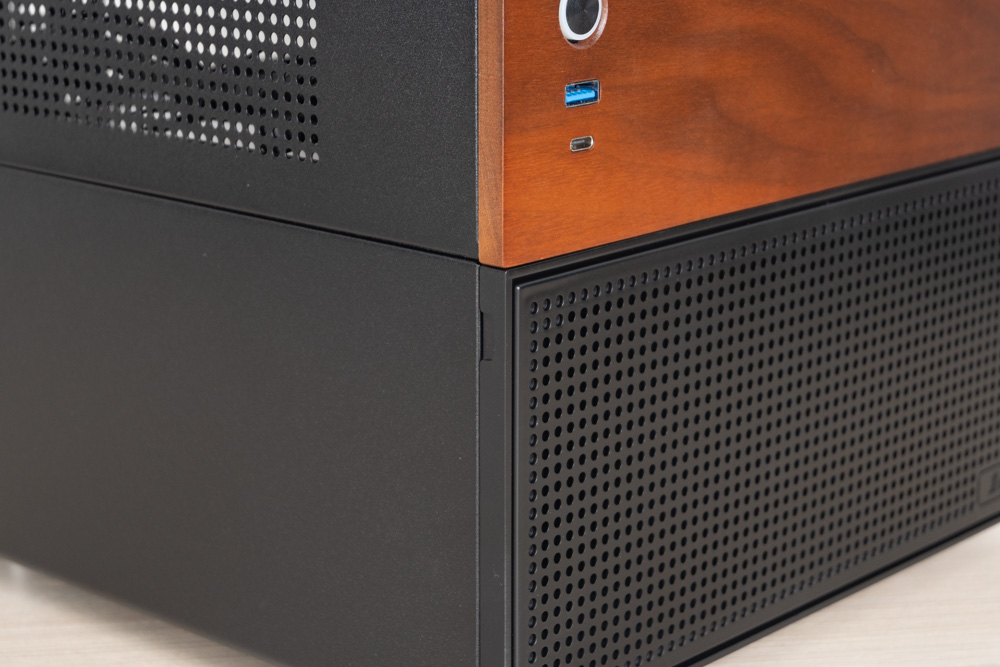

▲ 艙蓋側面的凹槽,便於開啟硬碟倉

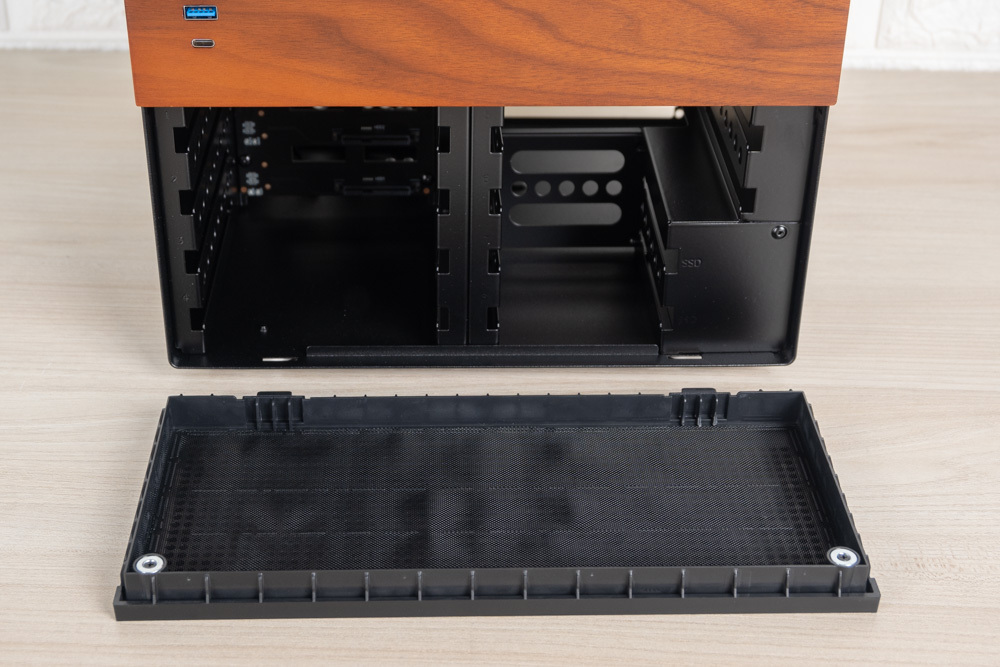

▲ 開啟後的樣貌,艙蓋的內側還設計有防塵網



N4 的硬碟倉內部分成了左右兩邊,左側可以容納四顆 3.5 吋硬碟,右側則可以容納 3.5 吋與 2.5 吋硬碟各兩顆,並支援快速插拔設計。需要注意的是,只有左側的四個槽背後設有硬碟轉接版。

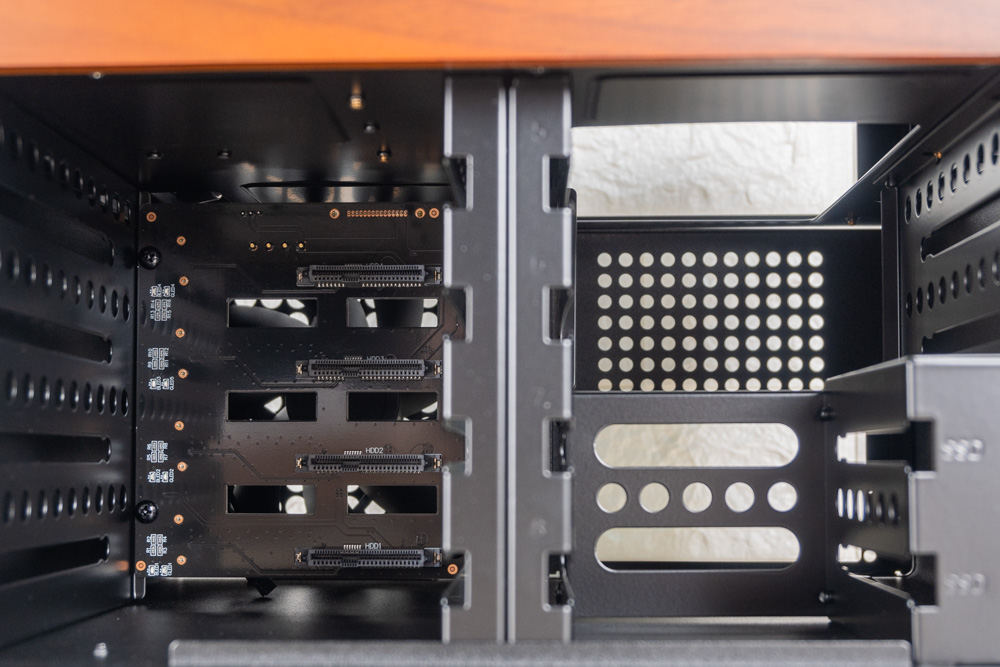

▲ 左右分開的硬碟架最多可以容納八顆硬碟

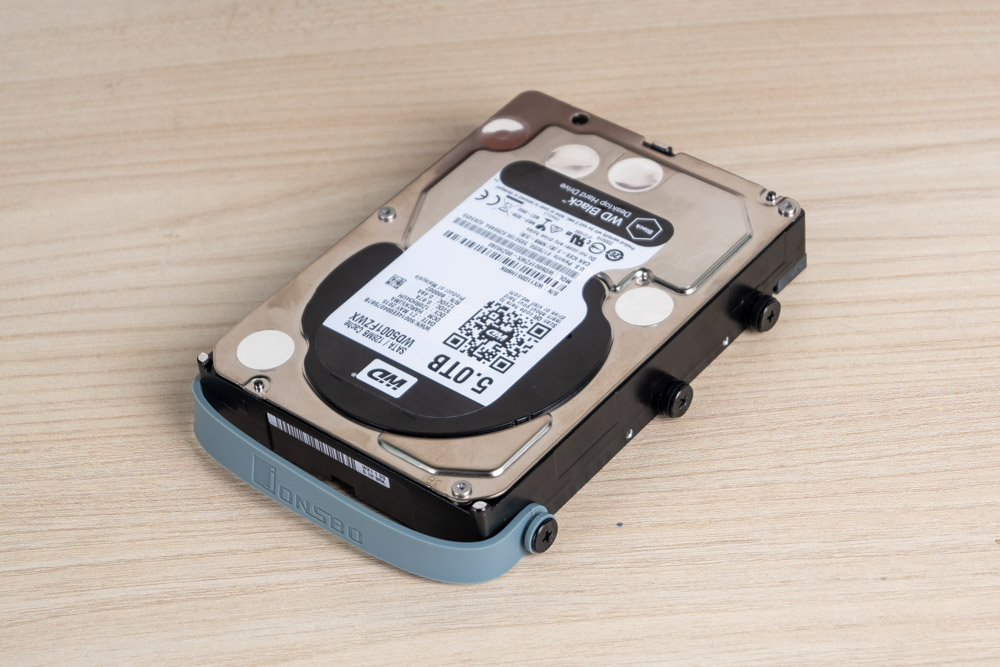

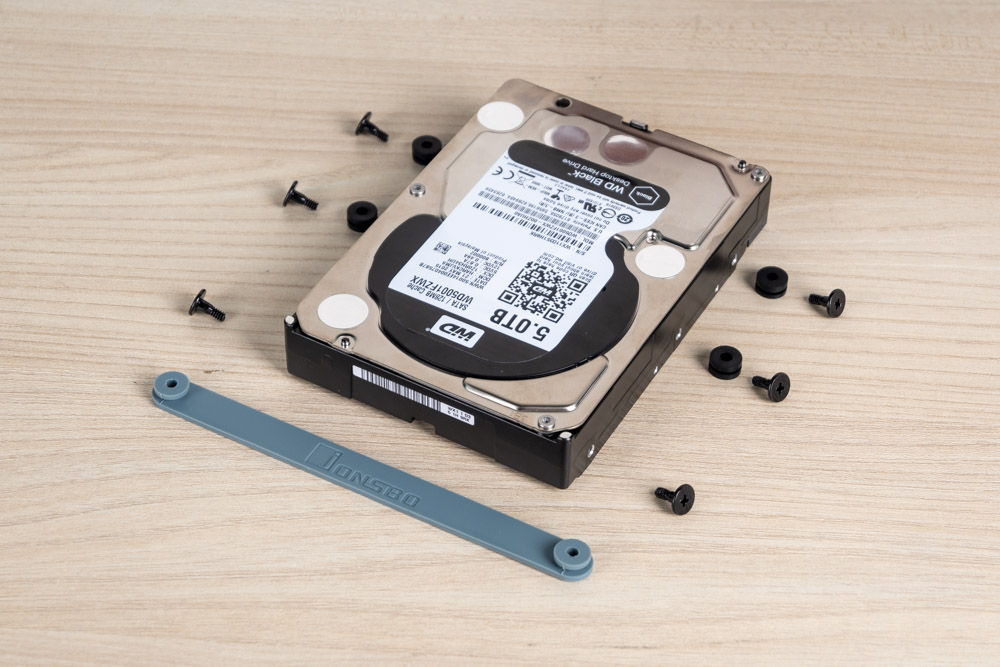

▲ 硬碟需先鎖上隨附的橡膠緩衝墊,才能順利裝入


▲ 安裝示意圖

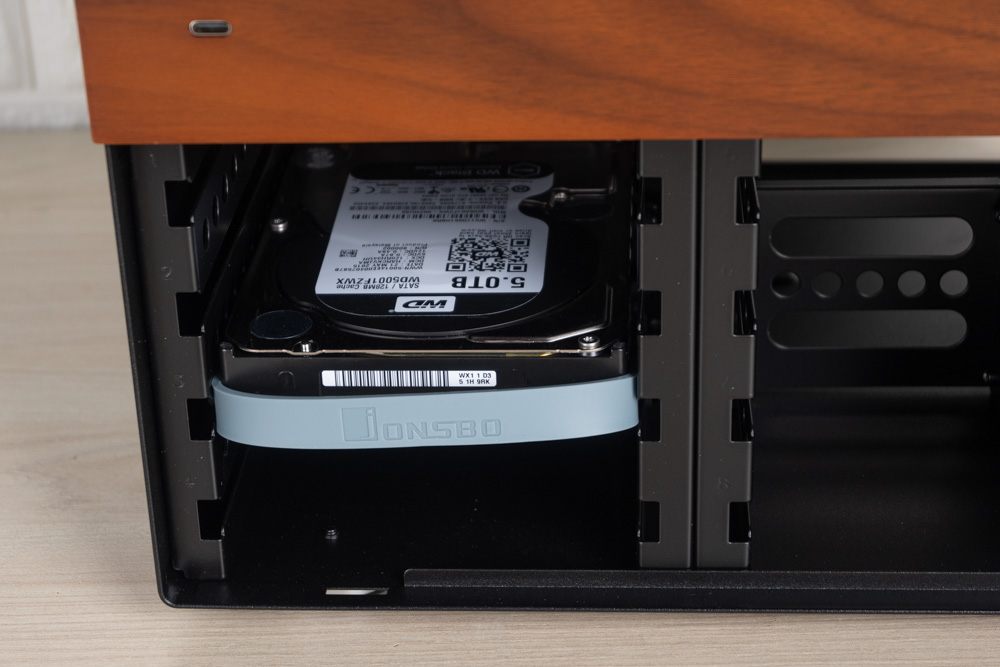

▲ 鎖上後就能將硬碟直接推入架子內

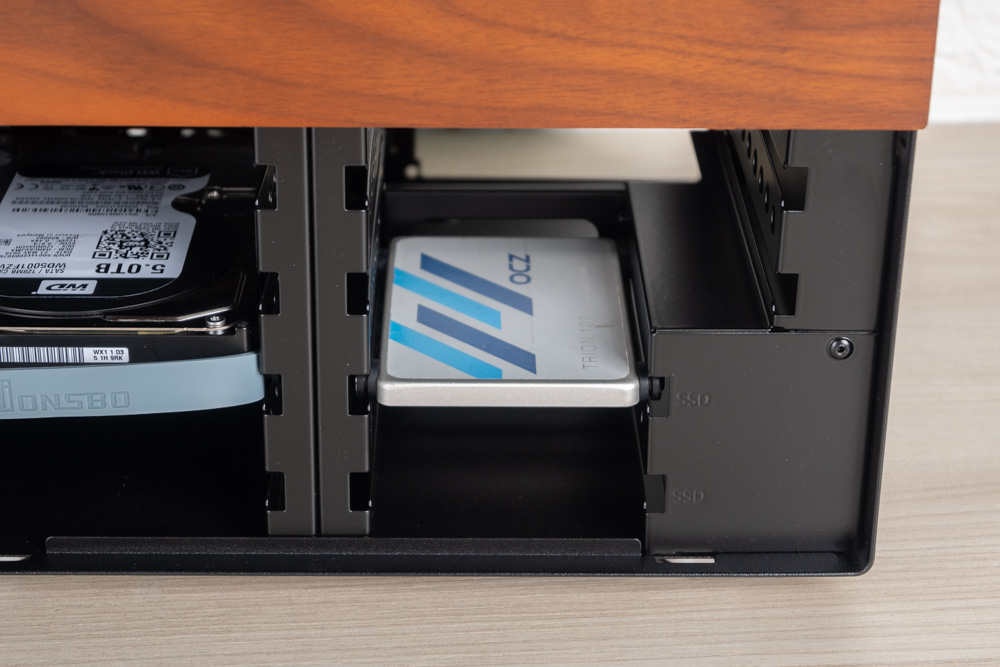

▲ 2.5 吋硬碟的安裝方式也相同



N4 的外殼為常見的金屬烤漆磨沙質感,兩側設計基本相同,上半部為通風口設計,不過沒有預留風扇鎖孔。

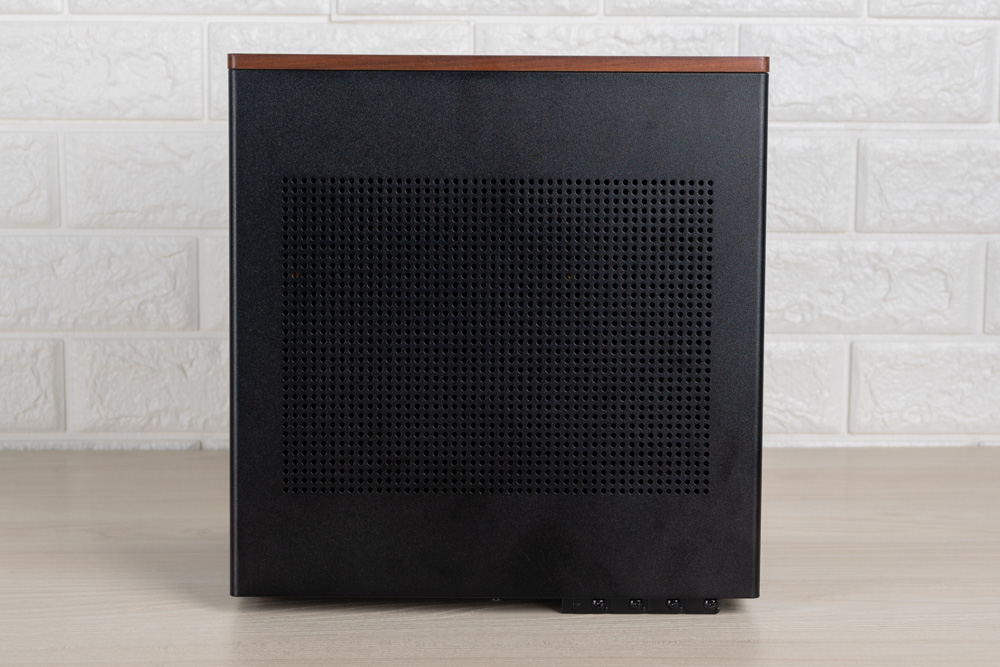

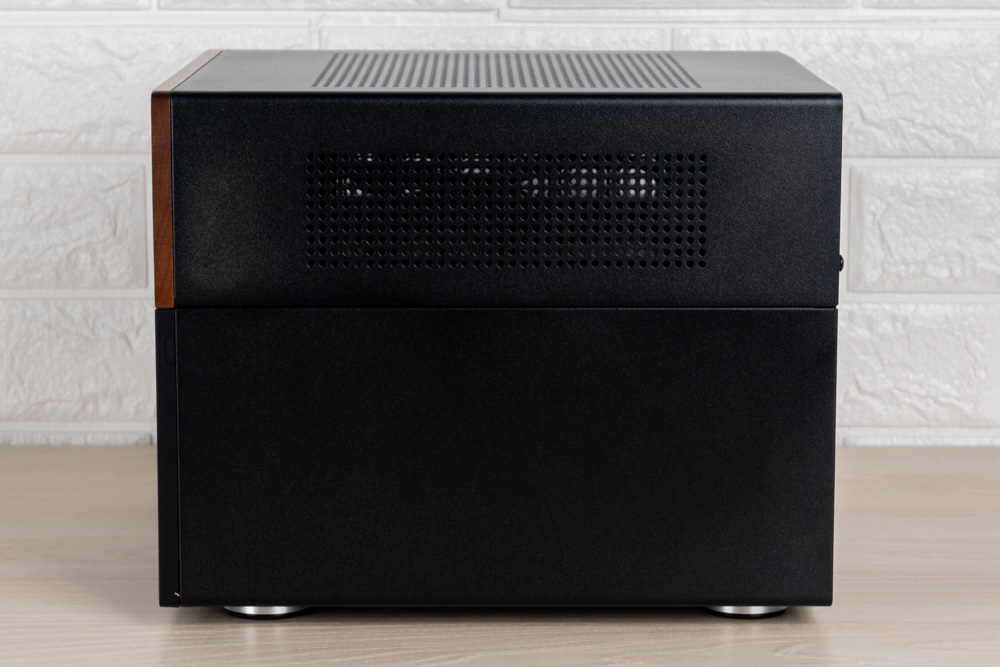

▲ 機殼右側

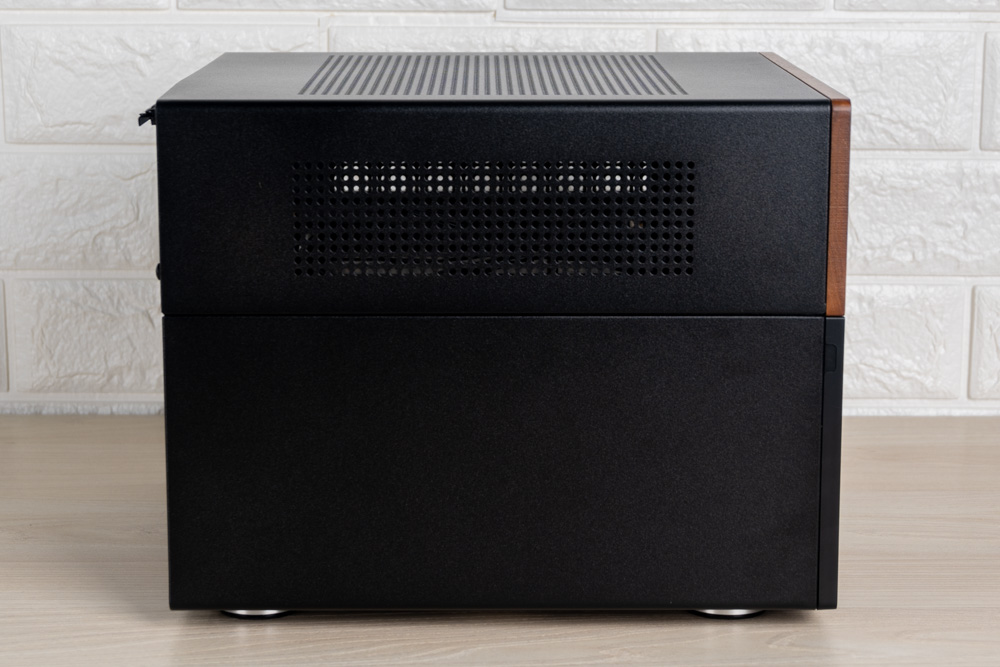

▲ 機殼左側



來到機殼後方,上半部可以看到這款機殼支援安裝四槽的半高介面卡,並且檔板皆為可重複使用的設計;下半部則為 SFX 電供支架與硬碟風扇,兩塊框架皆可拆除,便於安裝電源供應器與整理線路。

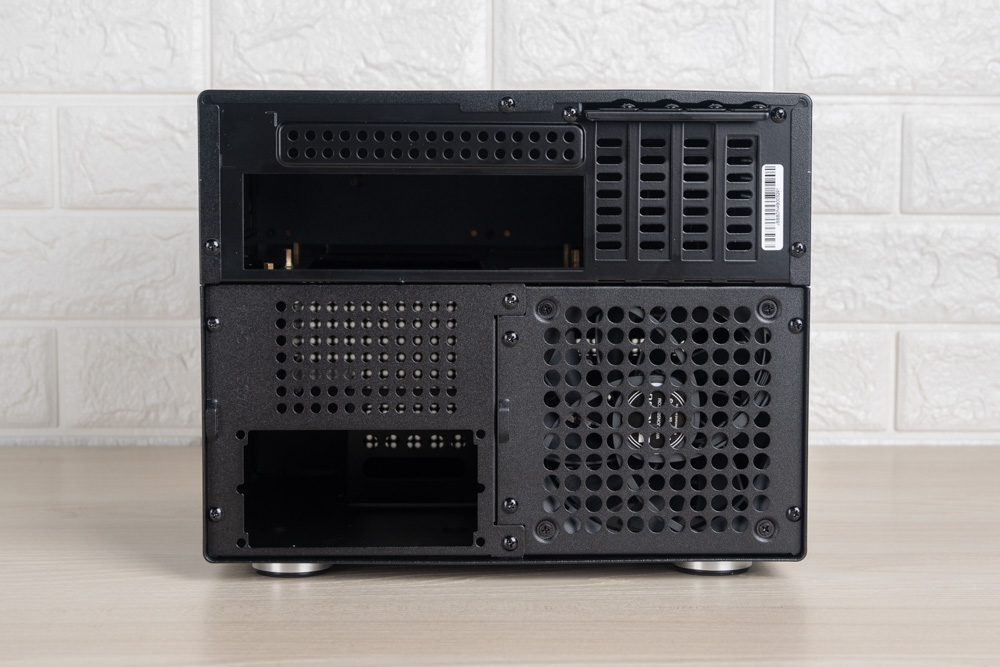

▲ 機殼後方,一刀切的設計與前方如出一輒

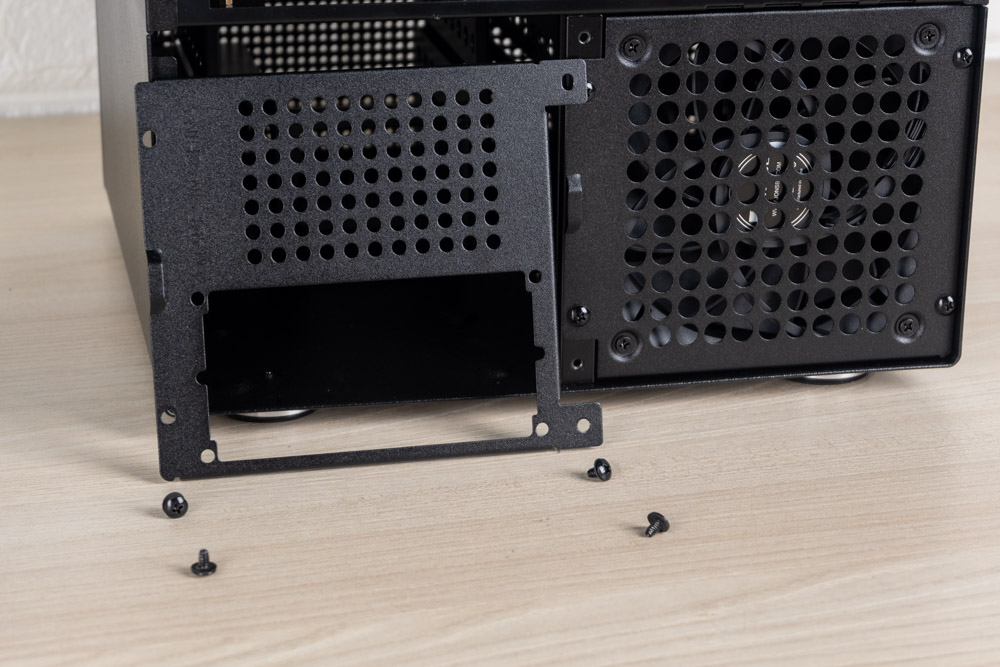

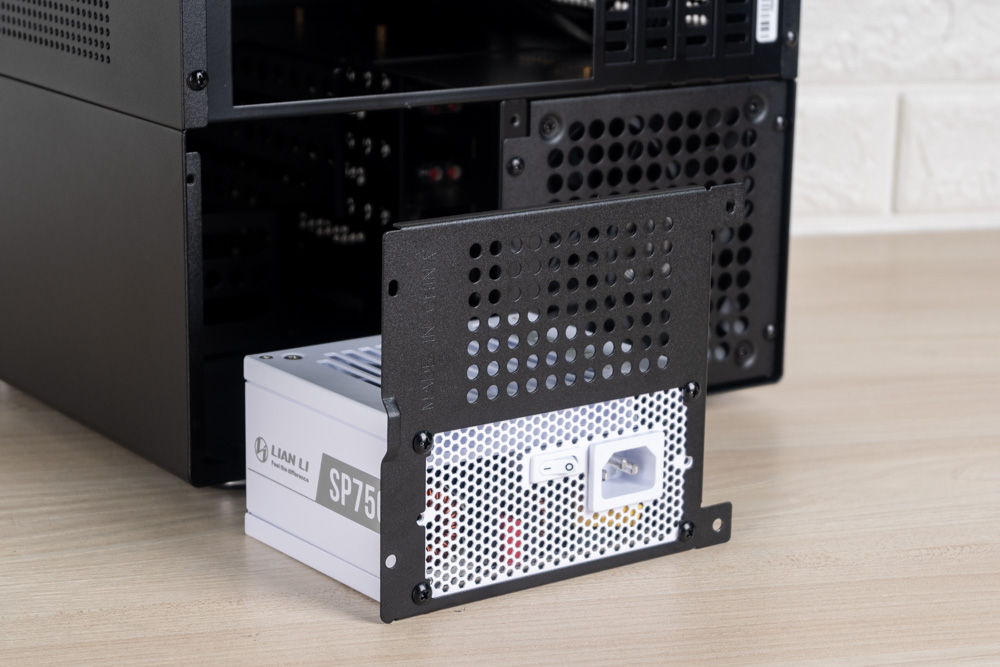

▲ 電源供應器的框架可拆除,方便安裝電供,長度最長支援至 125 mm

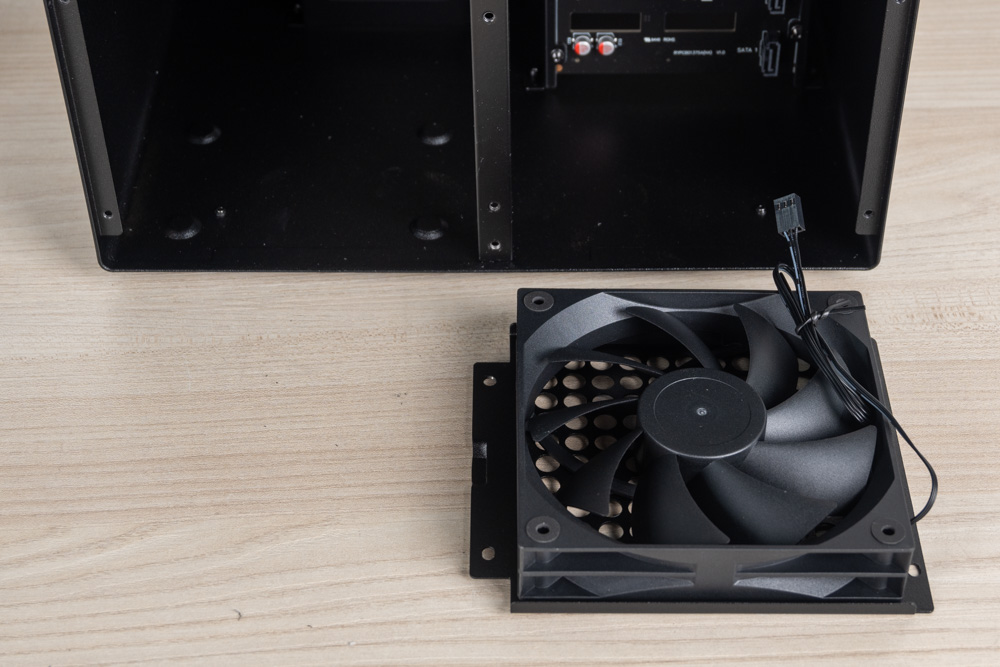

▲ 另一邊則是 12 公分的風扇



卸下後方的檔板就可以看到硬碟轉接板的背面,背板透過SATA電源與大4pin插座進行供電,每顆硬碟都有單獨的SATA輸出,背板上設計有pwn風扇插槽,可以用於連接機殼後方的硬碟散熱風扇。

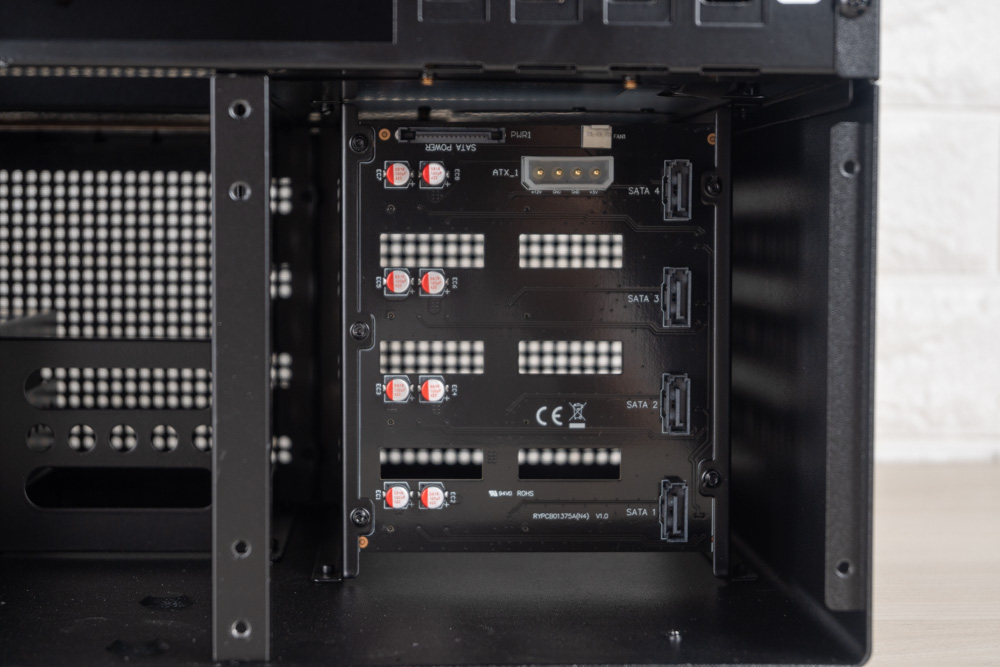

▲ 硬碟轉接板,SATA電源與大4pin必須同時插入才能工作



機殼的頂部則是開了大面積的散熱口;底部在四腳都有圓形的腳墊。


▲ 機殼頂部

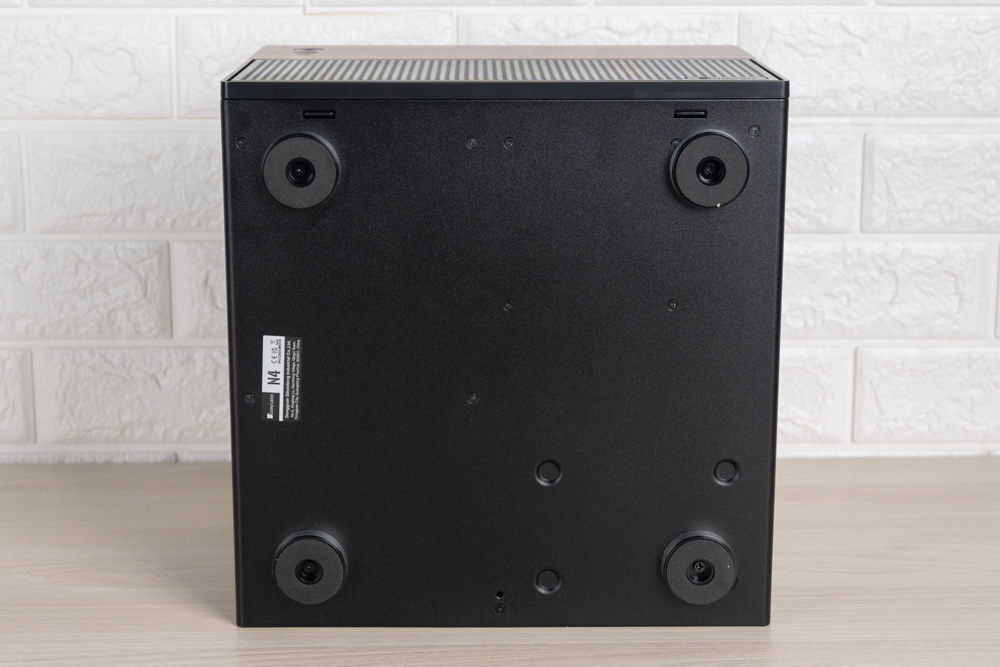

▲ 機殼底部



這款機殼的外殼也分成了兩半,上半部的頂蓋只要將後方的三顆螺絲旋開便可拆卸。

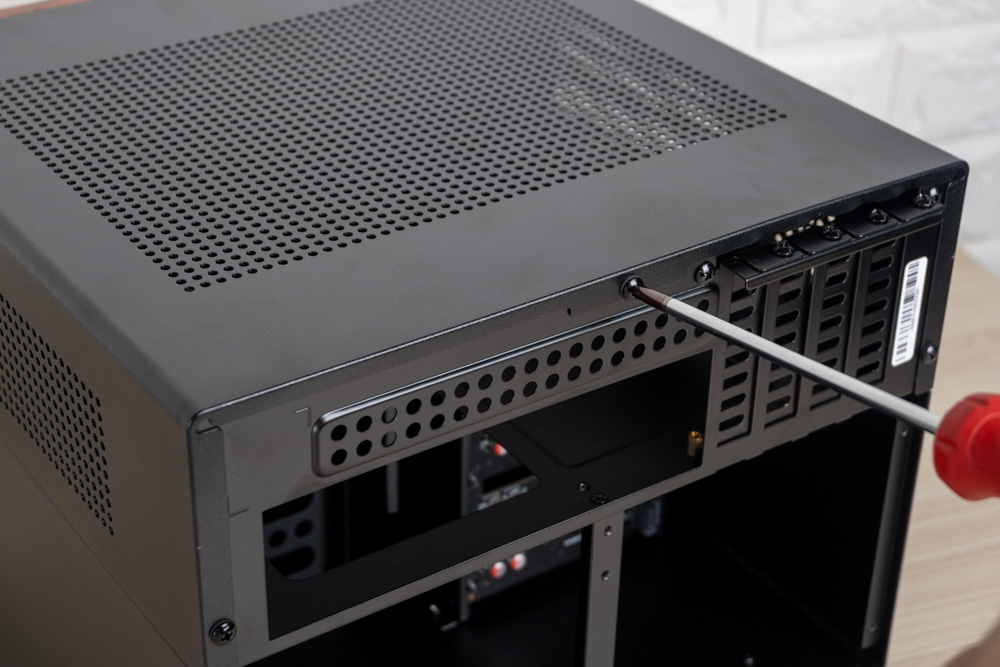

▲ 螺絲皆在機殼後側


▲ 卸下螺絲後向後施力便可開啟



最後來到主機板的位置,喬思伯 N4 最大能夠容納 mATX 規格的主機板,在處理器插槽的背後有開口方便容納散熱器的背板結構,除此之外,上方的主機板供電與下方的訊號線開口也是恰到好處。

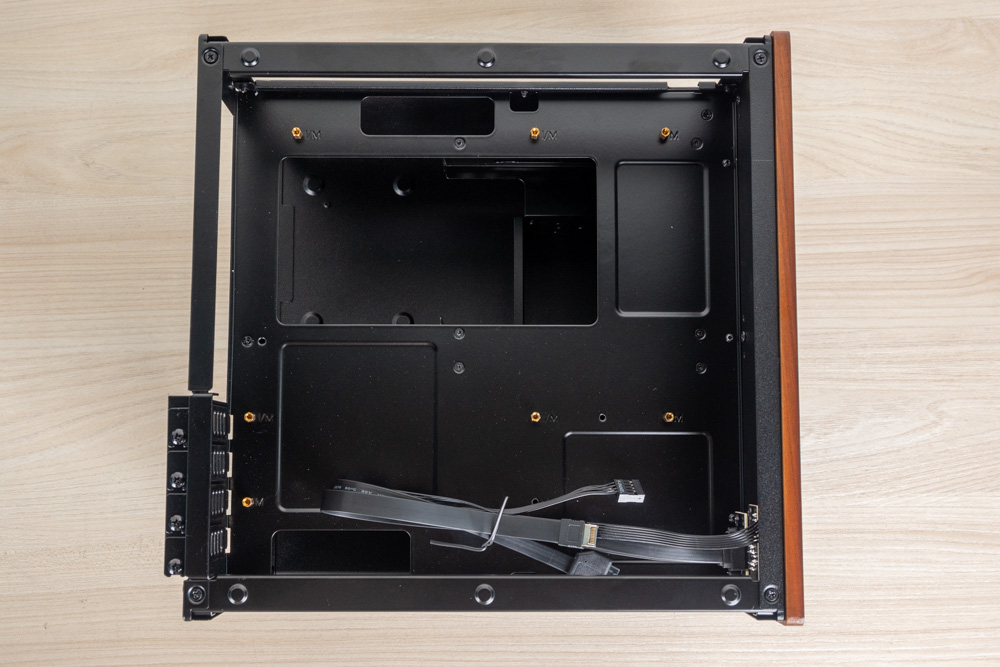

▲ 主機板位

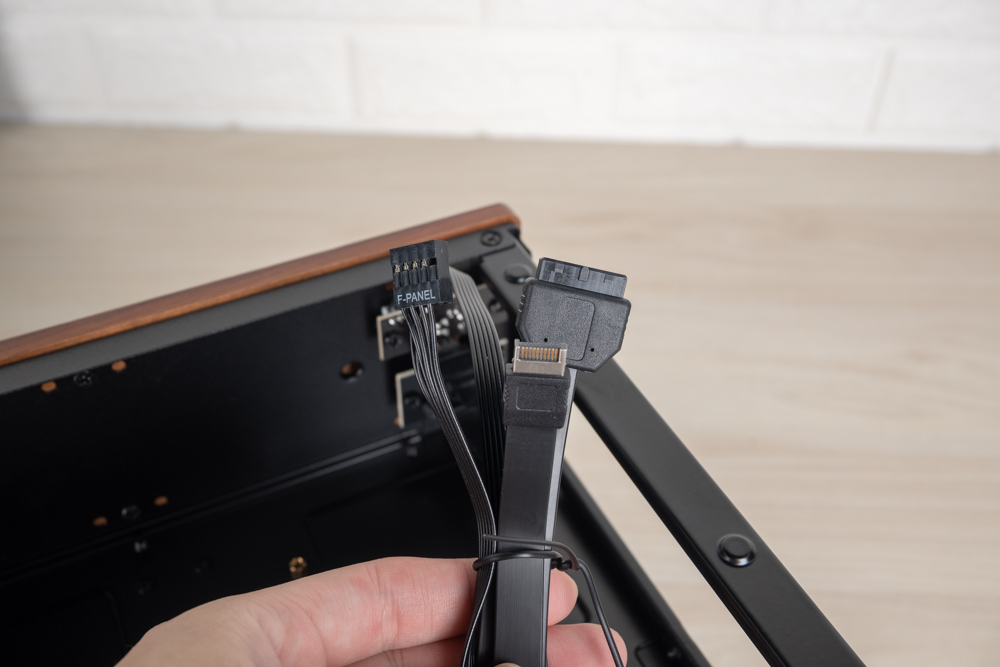

▲ 機殼IO線,貼心的採用了 F-Panel 設計,不過沒有音訊線



喬思伯 N4 機殼安裝

喬思伯 N4 整體設計比較緊湊,因此不少零件都需要稍作挑選,組裝過程需要多加注意。

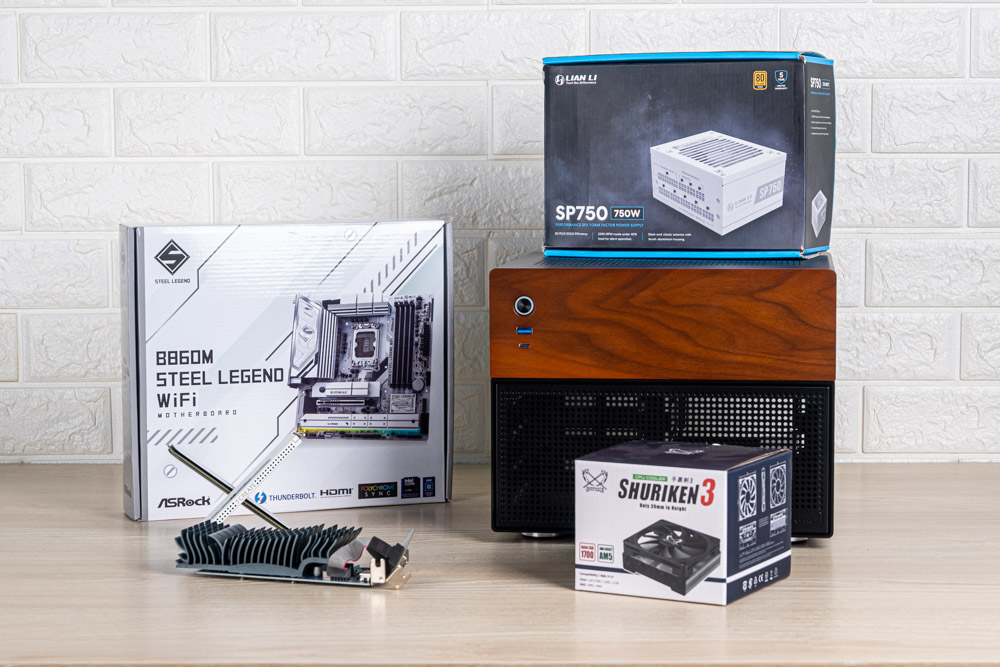

▲ SFX 電供、半高顯示卡散熱器高度都是需要額外注意的地方


▲ 電源供應器長度最長 125 mm,再長電源線就會與硬碟架發生衝突

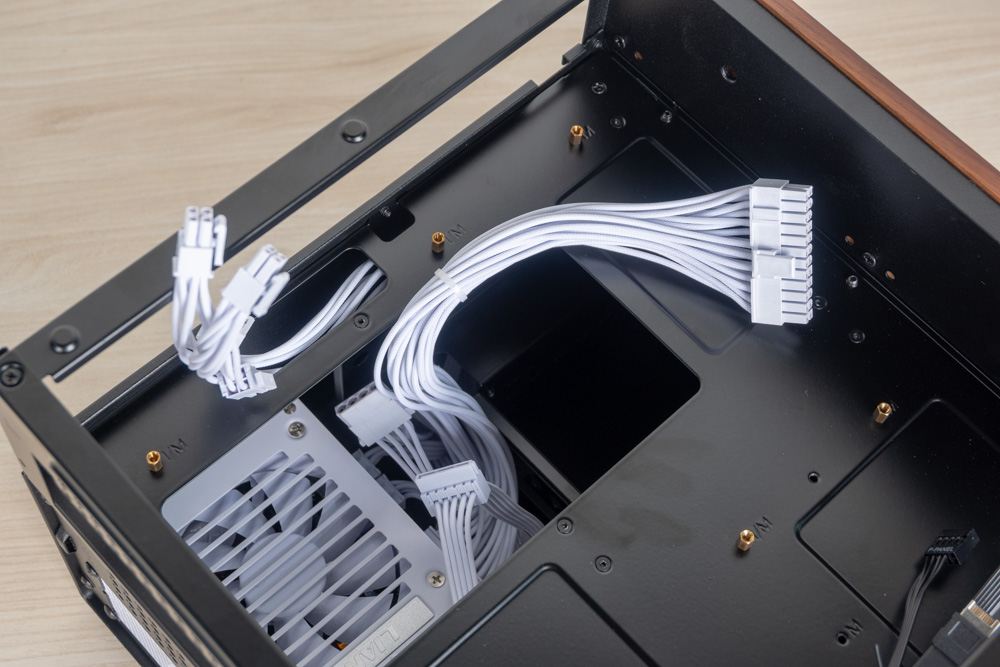

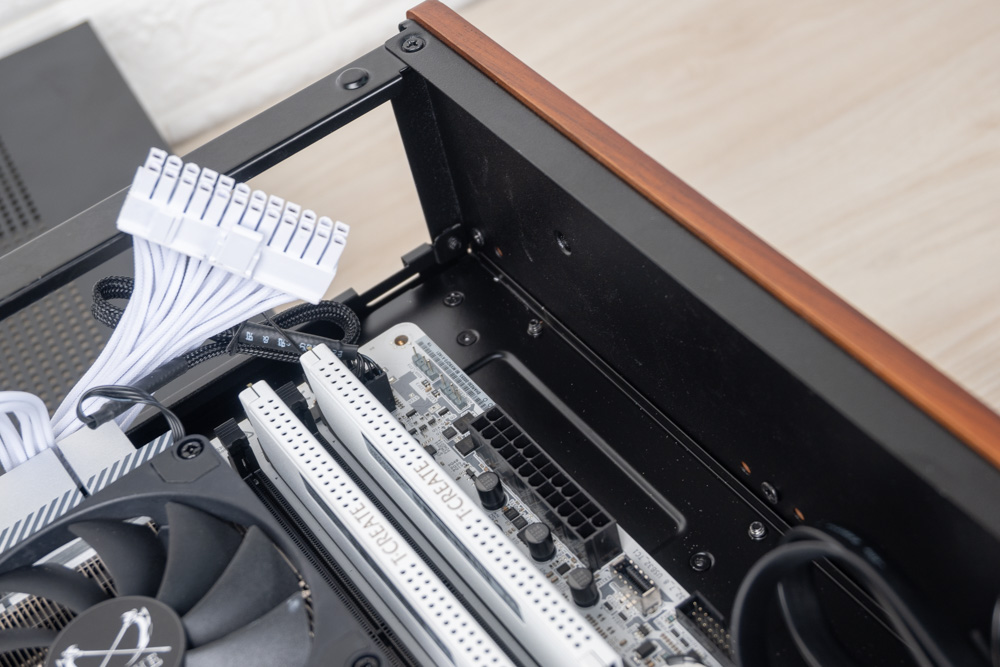

▲ 如果使用模組電供的話最好要注意 24 pin 主機板供電線的長度,若使用長度少於 40 cm 的電源線在搭配 mATX 主機板時容易出現不夠長的現象,建議玩家再多準備一條沿長線

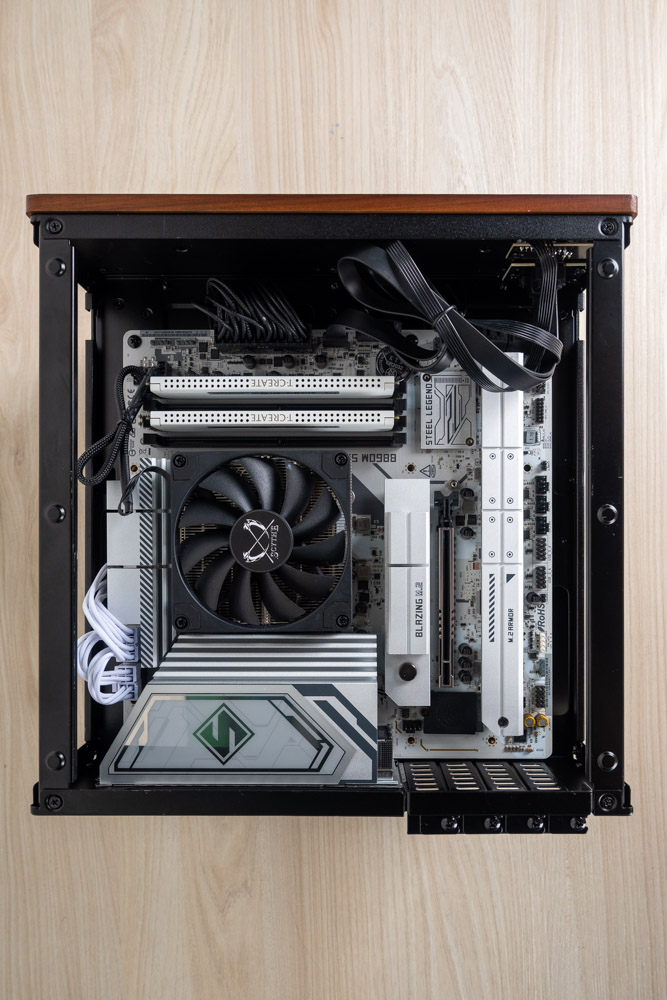

▲ 主機板安裝後的樣貌

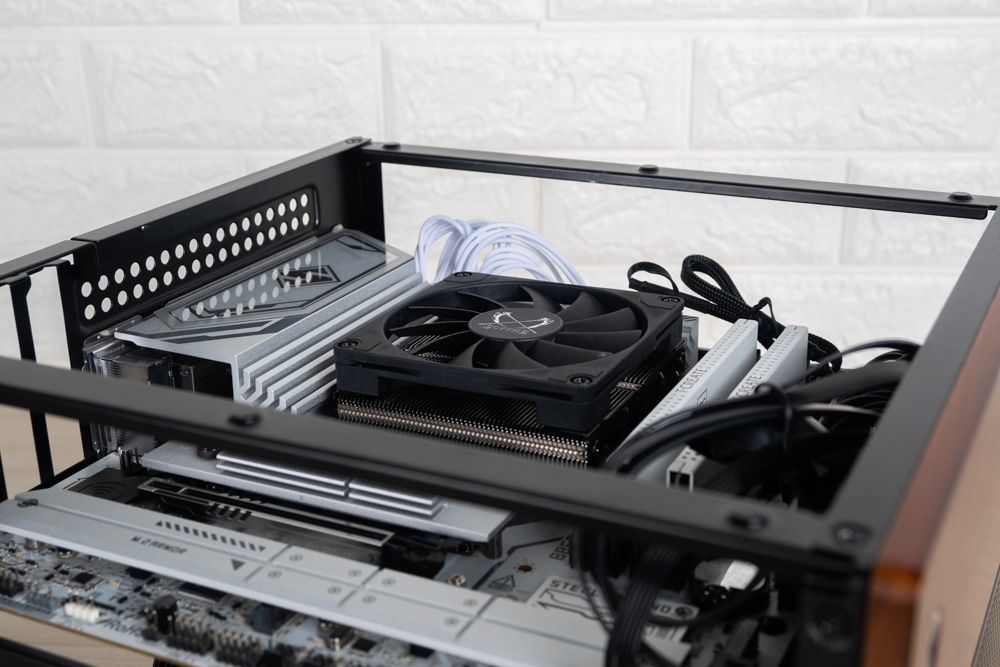

▲ 散熱器的選擇上,官方建議不要超過 7 公分,大部分的原廠散熱器都能夠安裝,如果不在意噪音的問題也可以考慮伺服器用的 2U 散熱器


▲ PCIe 檔板上設計有一塊橫桿,安裝介面卡前記得先拆除

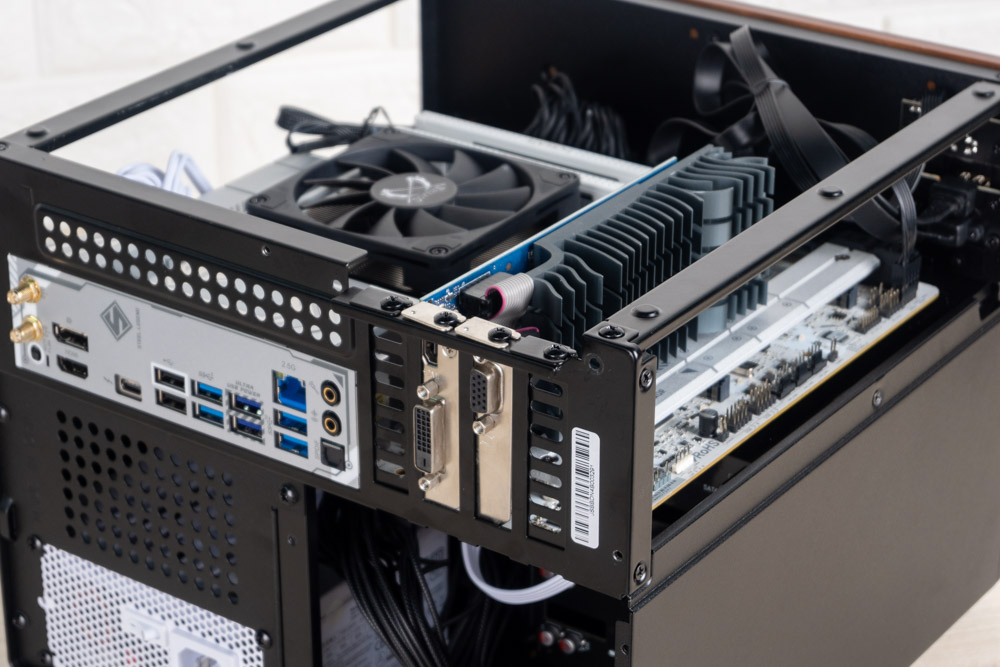

▲ 顯示卡的選擇上,由於有充足的四槽空間,大部分採用 Low-Profile 設計的顯示卡都可以順利安裝

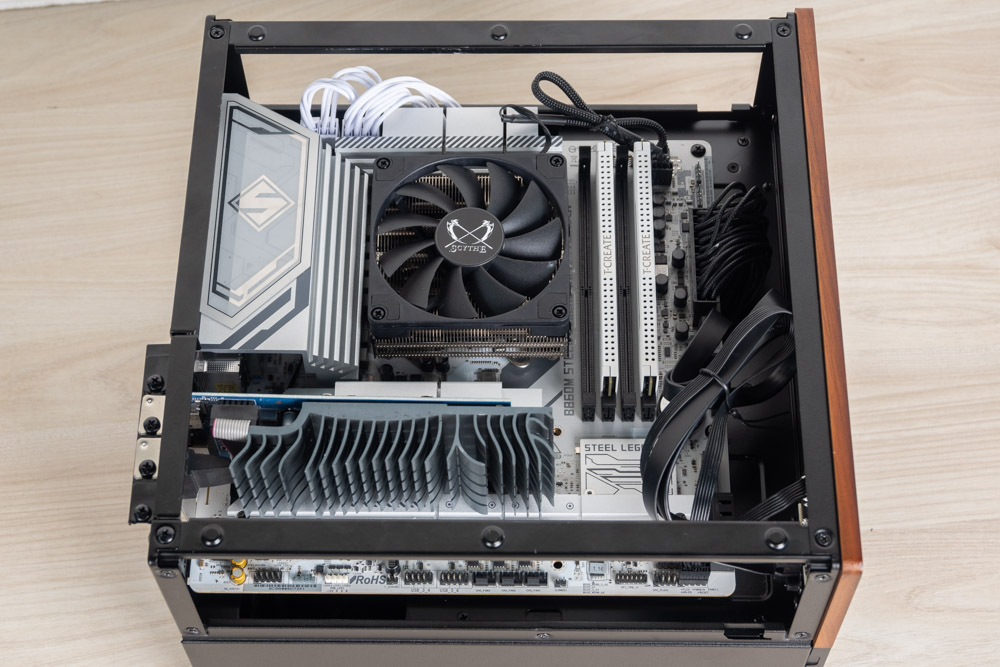

▲ 全部安裝完畢

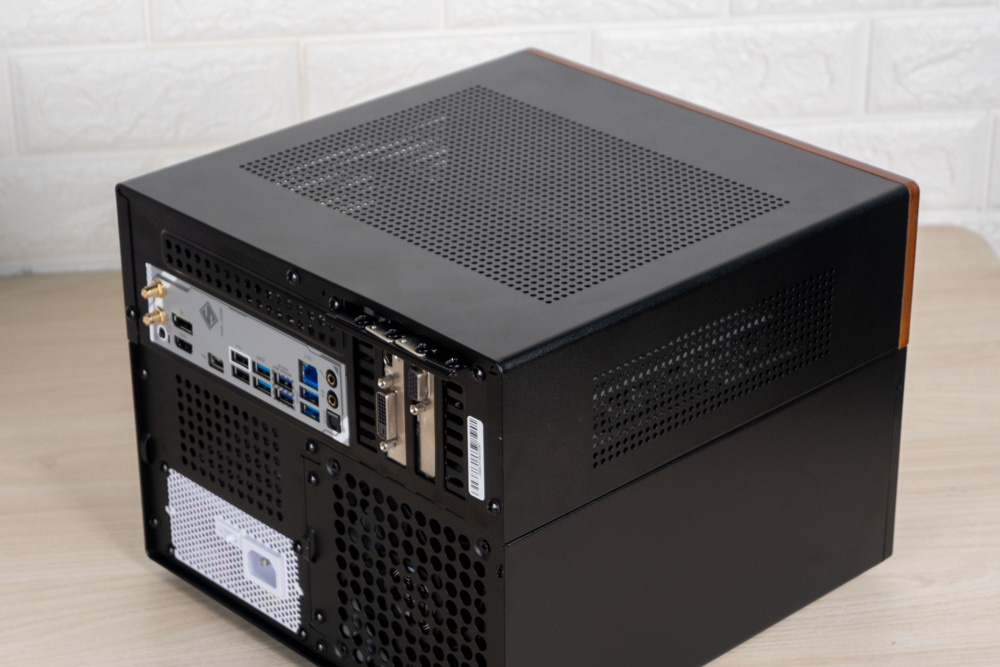

▲ 最後將頂蓋蓋回去就完成了



總結

喬思伯透過一系列的 NAS 機殼,試圖滿足各種等級與尺寸的使用需求,而 N4 透過提升體積的方式,讓玩家們可以選擇比起 ITX 來說相對便宜且擴充性更好的 mATX 主機板,不管是想將舊平台重新利用或是從頭全新組裝都更容易;同時這款機殼也能相容於 Low-Profile 顯示卡,現在不管是 RTX 4060 與 RTX 5060 等顯示卡都有廠商推出適用的版本,讓有轉碼或 AI 應用需求的使用者也能輕鬆應對。

目前喬思伯 N4 有推出黑色與白色兩個版本,售價皆為 NTD$ 2,990 元,如果想要比 ITX 更好的擴充性,但又不想要組到 N5 這麼大一顆,那麼就可以考慮看看這款大小適中的 NAS 機殼。
