ASRock Steel Legend SL-1000G 電供開箱 / 全模原生 12V-2×6、iCool 智慧風扇、全日製電容

ASRock 新加入的電源供應器產品線,對應自家 Taichi、Phantom Gaming、Steel Legend、Challenger、PRO 系列,只不過台灣市場應該會以幾款主力產品為主。最近要上市的是「Steel Legend SL-1000G」電源供應器,有著黑、白雙色與多款額定功率可選擇,具備 ATX12V V3.1 規範與原生 PCIe 12V-2×6 線材,並通過 80 Plus 金牌、Cybenetics 白金雙認證。

規格
規範:ATX12V V3.1
額定功率:100W
認證:80 Plus Gold、Cybenetics PLATINUM / A
輸入電壓:100-240V
輸入電流:
輸入電壓頻率:
電容:全日製電容
風扇:135mm FDB 液壓軸承風扇
尺寸:150 x 150 x 86mm
保護:OCP, SCP, OVP, UVP, OTP, OPP

扁平全模組線
1 條共 1 個 MB 20+4 Pin 接頭、600mm 長
2 條共 2 個 CPU 4+4 Pin 接頭、650mm 長
1 條共 1 個 PCIe 16 Pin / 12V-2×6 接頭、650mm 長
3 條共 3 個 PCIe 6+2 Pin 接頭、600mm 長
3 條共 9 個 SATA 接頭、450/120/120mm 長
1 條共 3 個 PATA 接頭、450/120/120mm 長

ASRock Steel Legend SL-1000G 電供開箱 / 雙認證、黑白雙色選

ASRock 主流的 Steel Legend 系列電源供應器,提供 SL-1200G / 1000G / 850G 三款額定功率,並都有著黑、白兩色可選擇。採用最新 ATX12V V3.1 規範、原生 PCIe 12V-2×6 雙色接頭線材,並通過 80 Plus 金牌、Cybenetics 白金雙認證,能承受新一代 CPU 與 GPU 的瞬間負載與總功率偏移容忍值。

開箱的 SL-1000G 屬於 15cm 的機身長度,相比目前主流的 14cm 機身稍大一點,但可容納 135mm FDB 液壓軸承風扇,搭配 iCool 智慧風扇停轉功能,可隨著電源負載提升而調整風扇轉速;並採用全日製電容、內建 5V BOOST 增壓功能與 10 年保固。

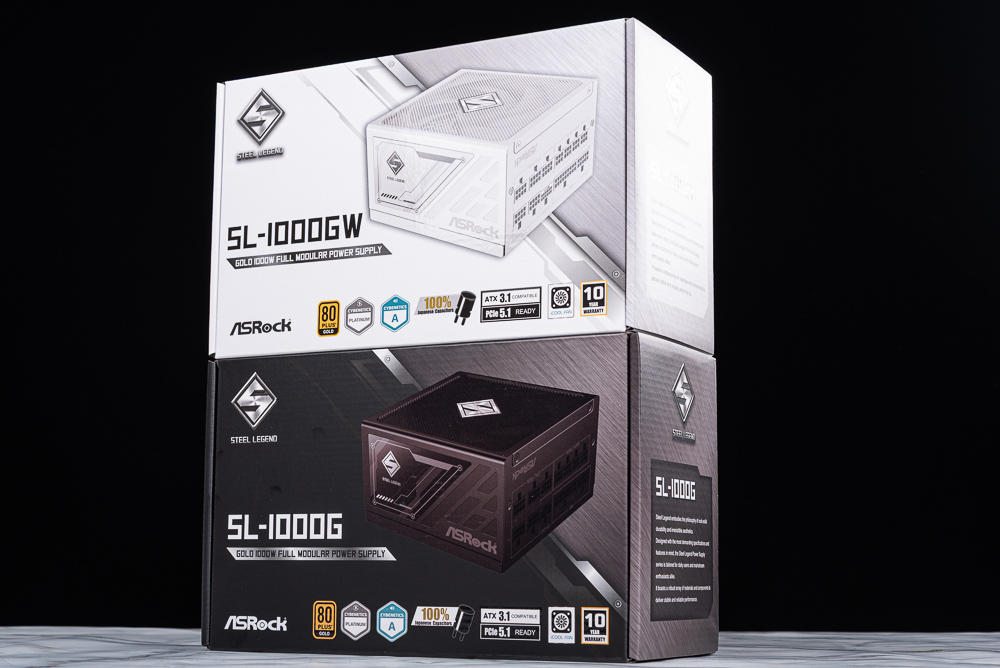

↑ 黑色款與白色款的 Steel Legend SL-1000G 電供外包裝。都有標雙認證、日製電容、ATX 3.1 / PCIe 5.1、iCool 智慧風扇與 10 年保固。


↑ 外盒背面則是模組線材、特色、轉換效率等說明。

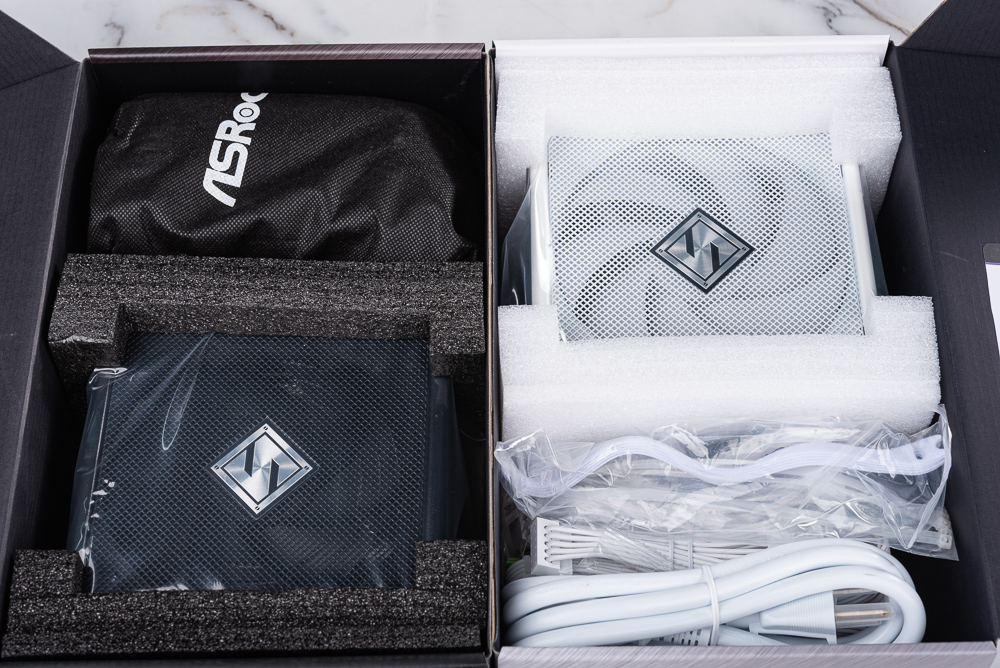

↑ 產品內包裝。



Steel Legend SL-1000G 電供配件包含全模組線材、魔鬼氈、束帶、螺絲、短路開關器與 AC 電源線。

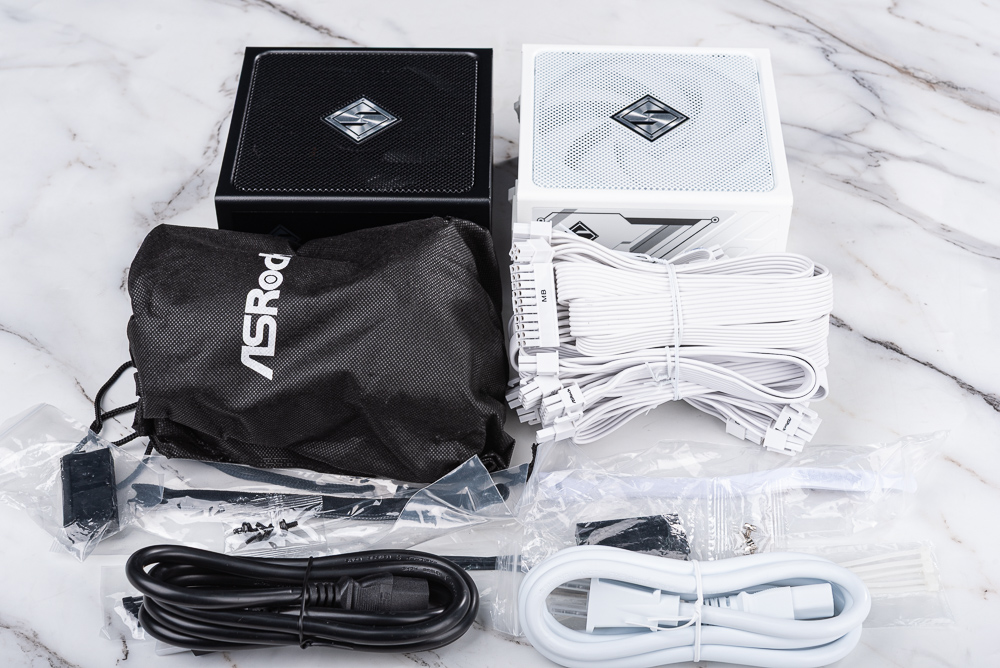

↑ Steel Legend SL-1000G 電供配件。

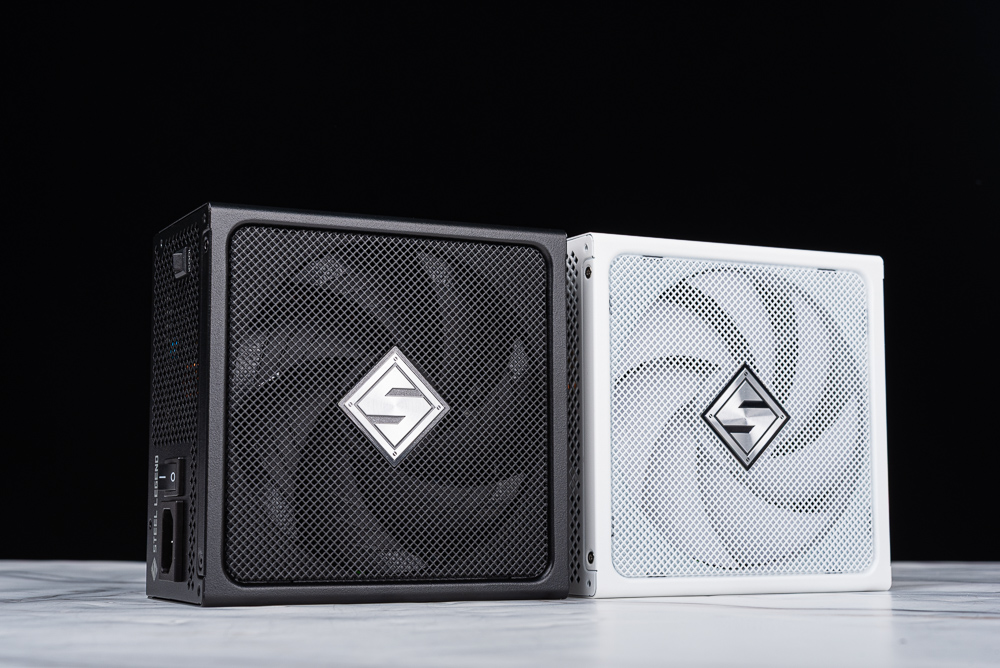

Steel Legend SL-1000G 黑白兩色,採用 150 x 150 x 86mm 機身,因此可以安裝大顆的 135mm FDB 液壓軸承風扇,搭配方形網孔與 Steel Legend 標誌。模組接頭側,則明確標示 MB、12V-2×6、CPU / PCIe 與 SATA / PATA 等接頭。


↑ 電供正面的散熱網孔,下方有著 135mm FDB 液壓軸承風扇。

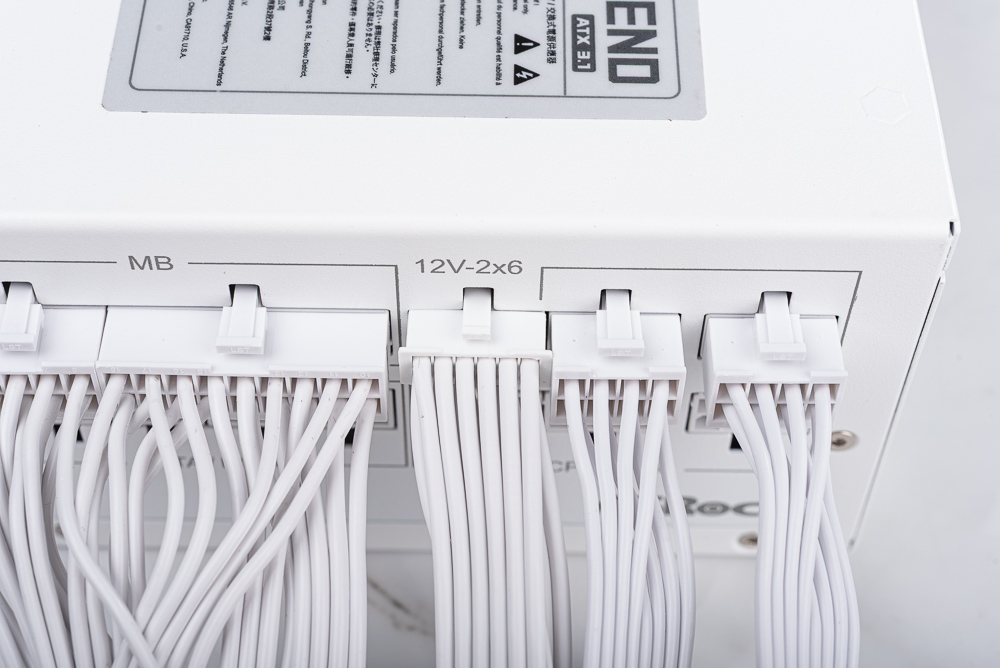

↑ 模組接頭側。

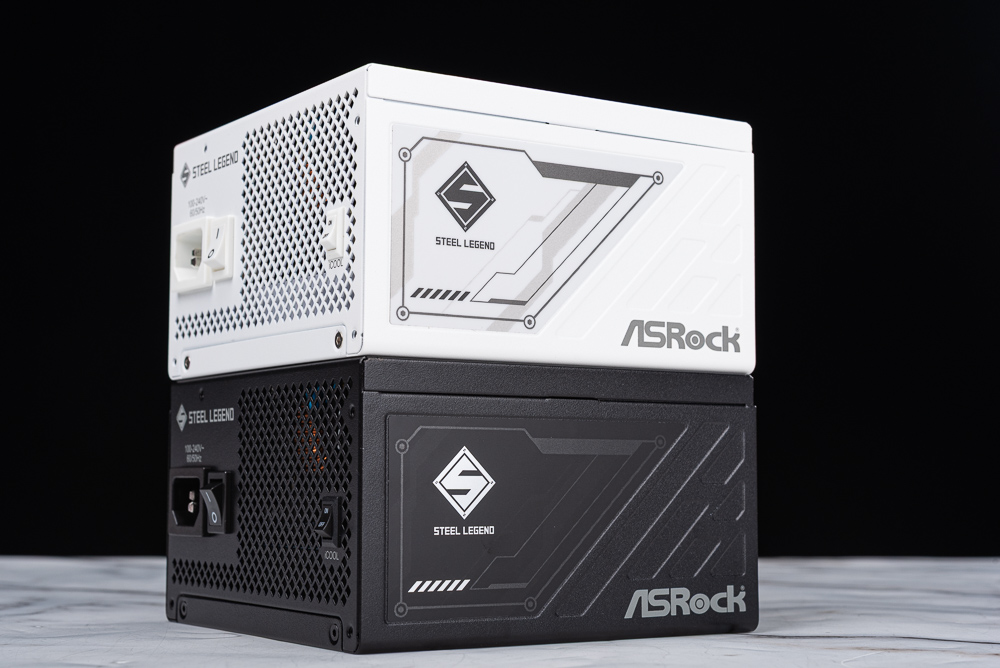

↑ 電供側面也有著 Steel Legend 標誌與 ASRock 字樣。

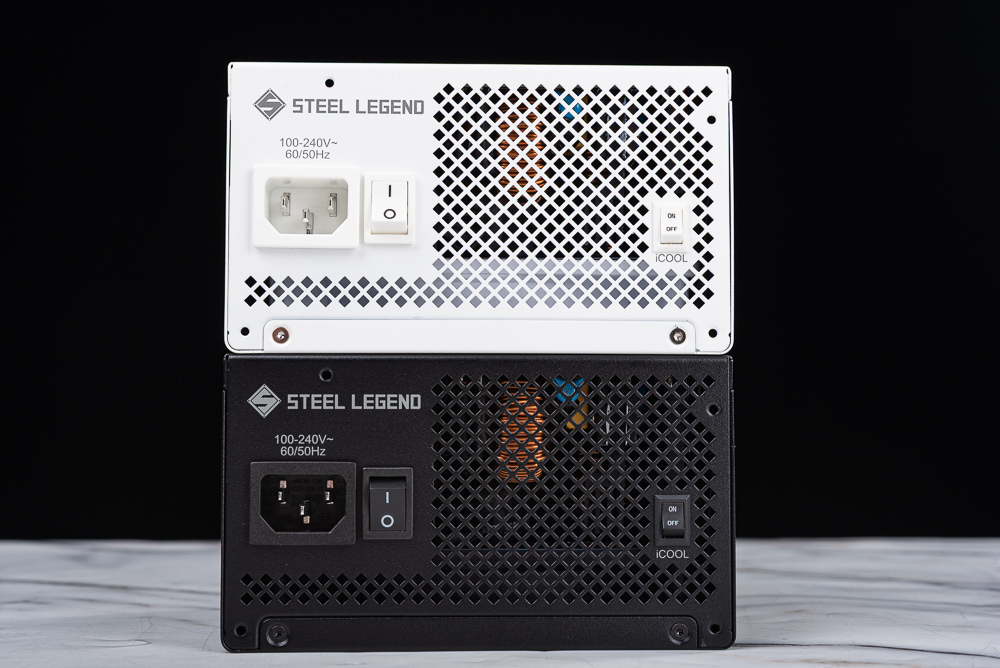

市電輸入則標示支援 100v-240V 60/50Hz 並有著電源開關;右側則有標示 iCooL 智慧風扇的開關,預設開啟時當電源負載低於 40% 會自動停轉風扇,而 40% 以上會等比增加風扇轉速,直至 100% 負載時風扇最大噪音值來到 35dBA。


↑ 市電輸入與 iCooL 智慧風扇開關。



電源大標則標示單路 +12V 可輸出 83.4A 電流與額定 1000W 功率,而 +5V 與 +3.3V 則是額定 120W、+5Vsb 則有著 15W 功率。並有標示 80 Plus 金牌。

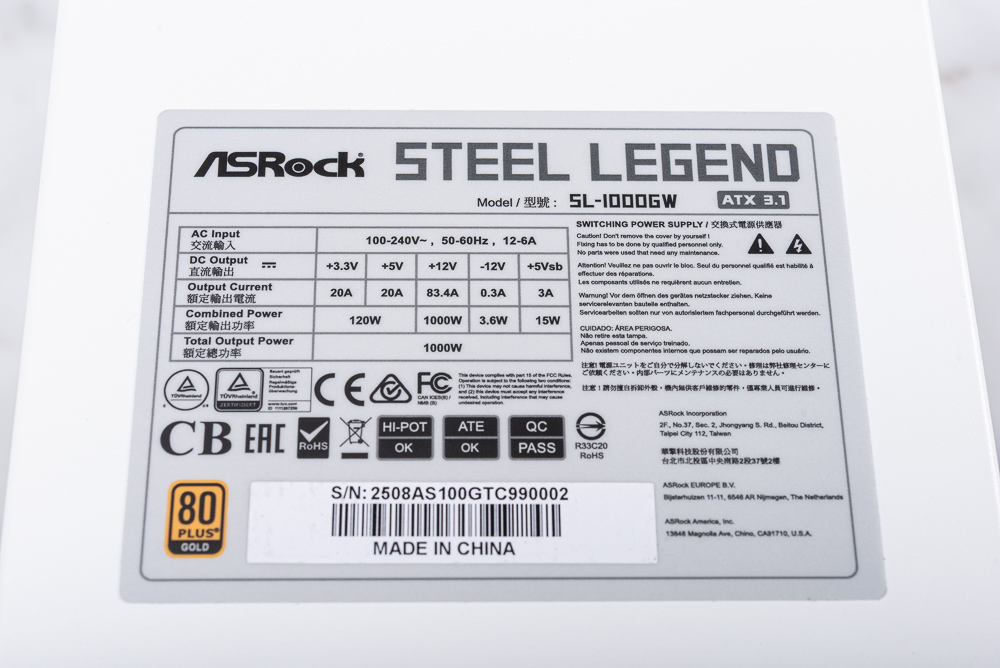

↑ 電源大標。



電供前端為 APFC 主動功率因素校正搭配半橋 LLC 諧振轉換,後端則是同步整流與 DC-DC 轉換輸出。主要交換器採用 Infineon MOSFET 元件,搭配全日製 Nippon Chemi-Con 與 Rubycon 電容。

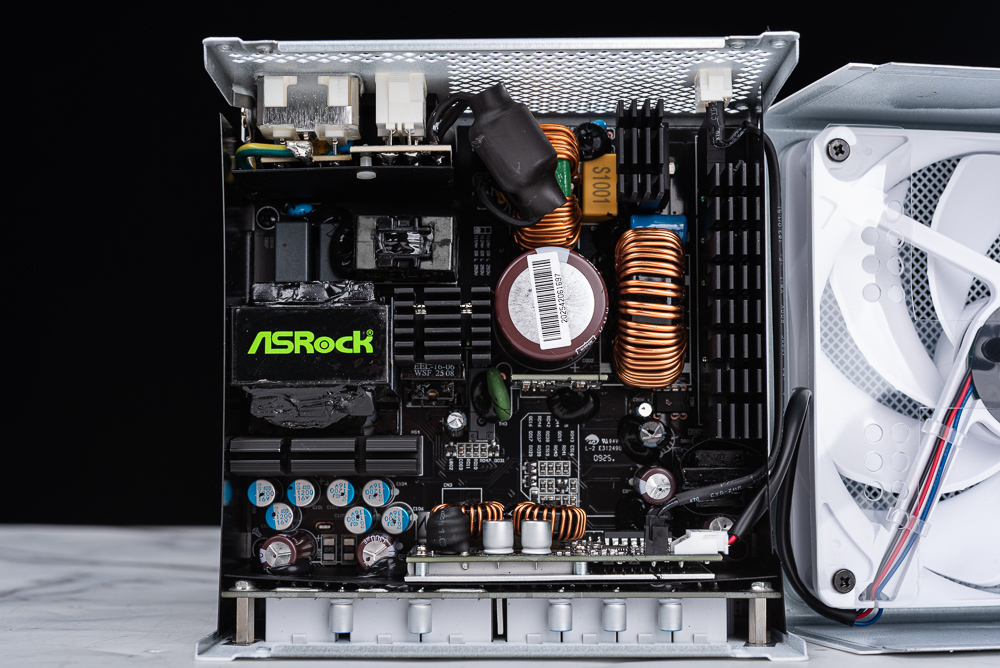

↑ 電供內部配置,採用全日製電容。

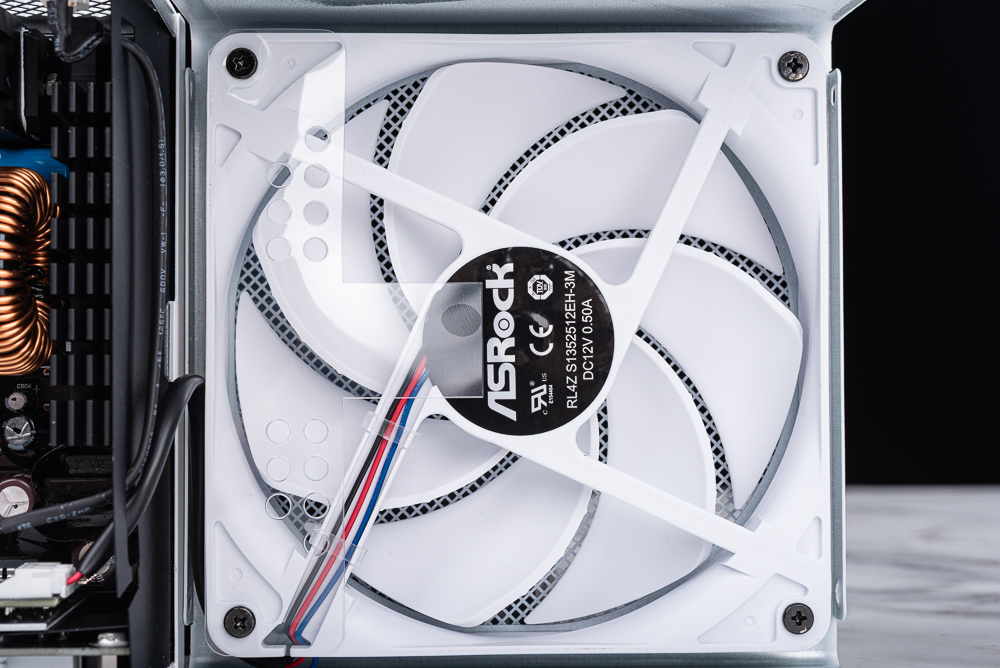

↑ 135mm FDB 風扇,型號 RLAZ S1352512EH-3M。



全黑 / 全白扁平模組線、原生雙色 PCIe 12V-2×6 接頭

Steel Legend SL-1000G 電供搭配黑色、白色扁平模組線材。主要的 MB 20+4 Pin 電源線長度為 600mm;並提供 2 條 CPU 4+4 Pin、650mm 長的電源線;還有著 3 條各 1 個 PCIe 6+2 Pin 傳統顯卡供電,長度則是 600mm。

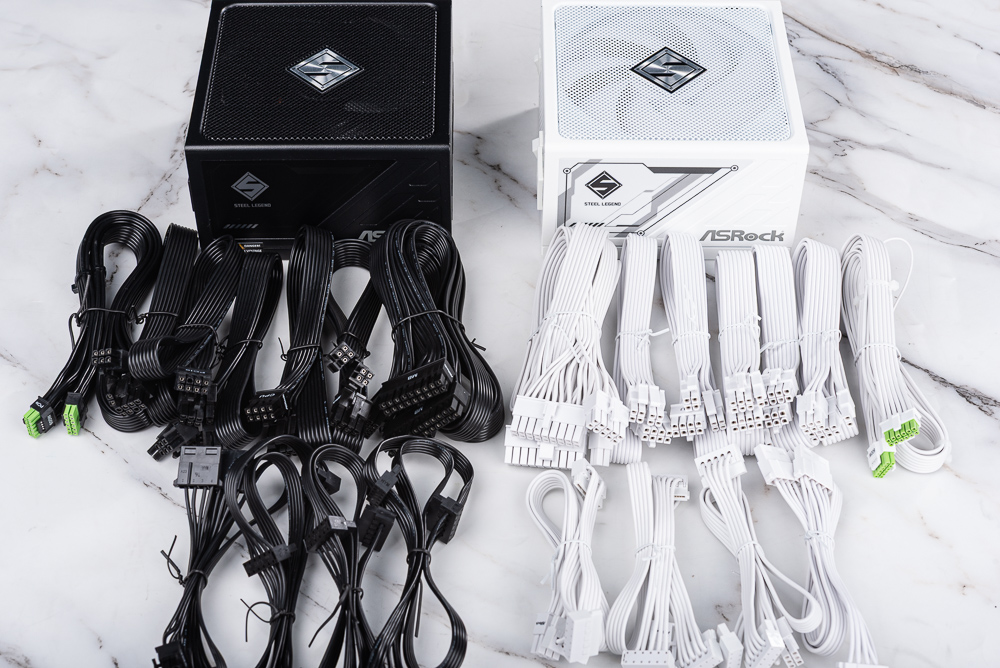

↑ Steel Legend SL-1000G 電供模組線。

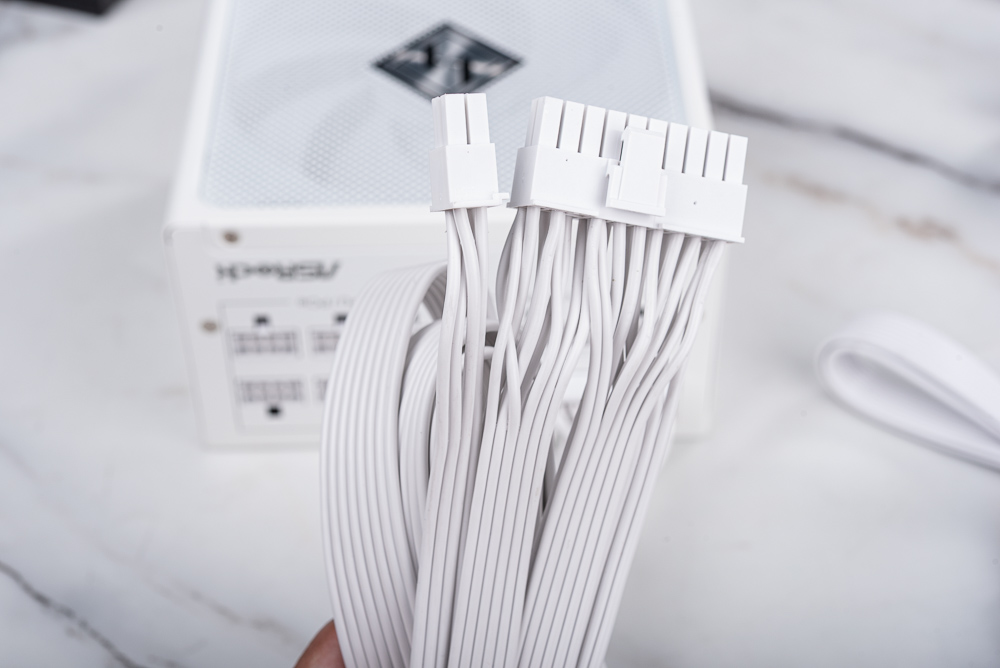

↑ MB 20+4 Pin。

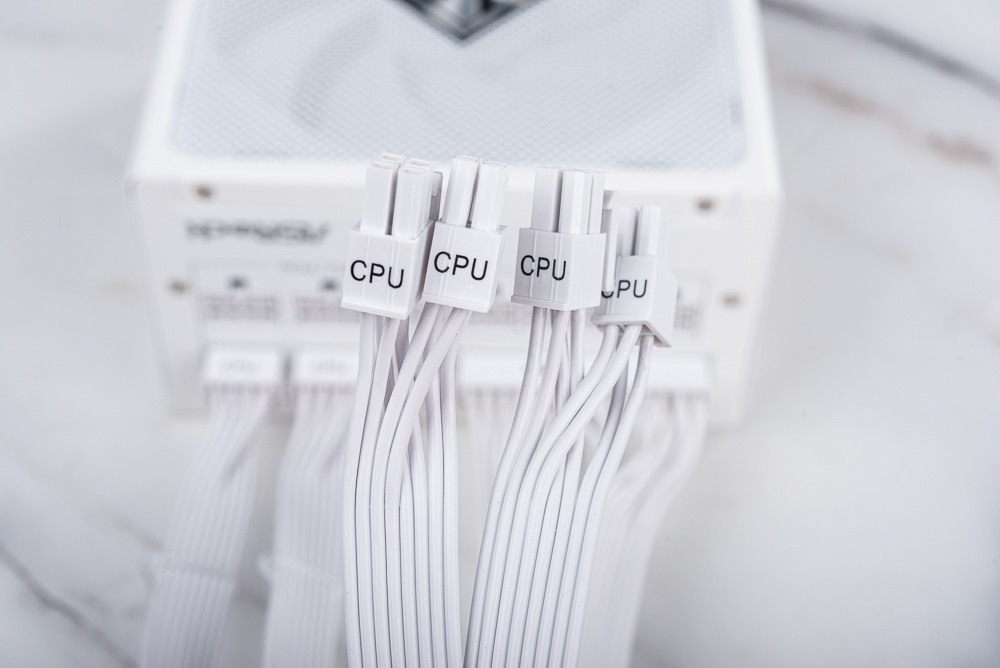

↑ CPU 4+4 Pin。

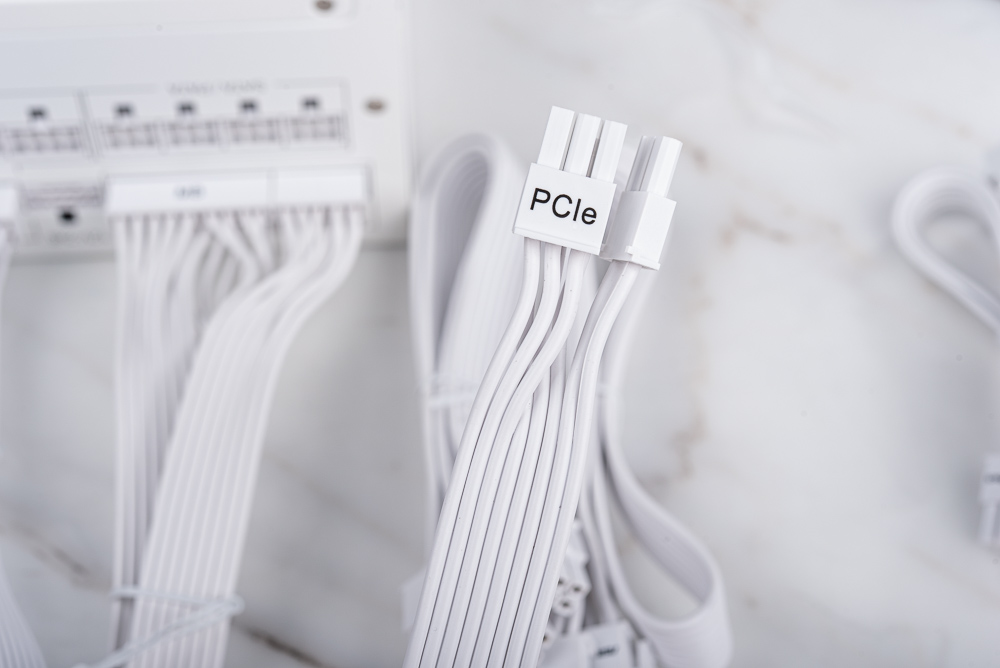

↑ PCIe 6+2 Pin 傳統顯卡供電。



電供原生的 1 條 PCIe 16 Pin / 12V-2×6 雙色接頭、長度為 650mm,藉由雙色的接頭讓玩家能明確辨識是否有完整插入插座當中。支援最高 600W 供電。

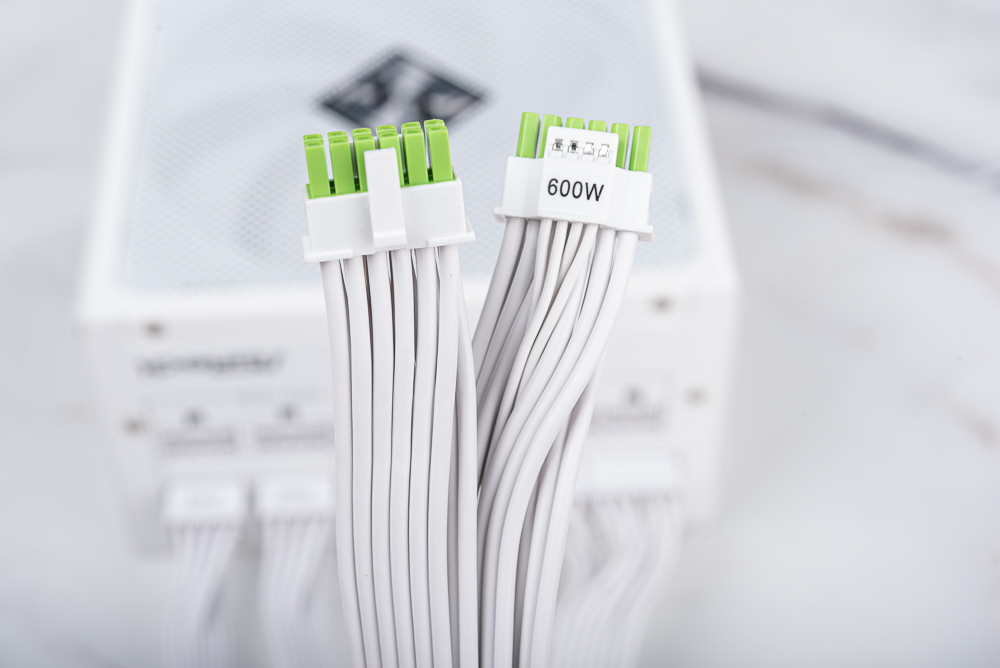

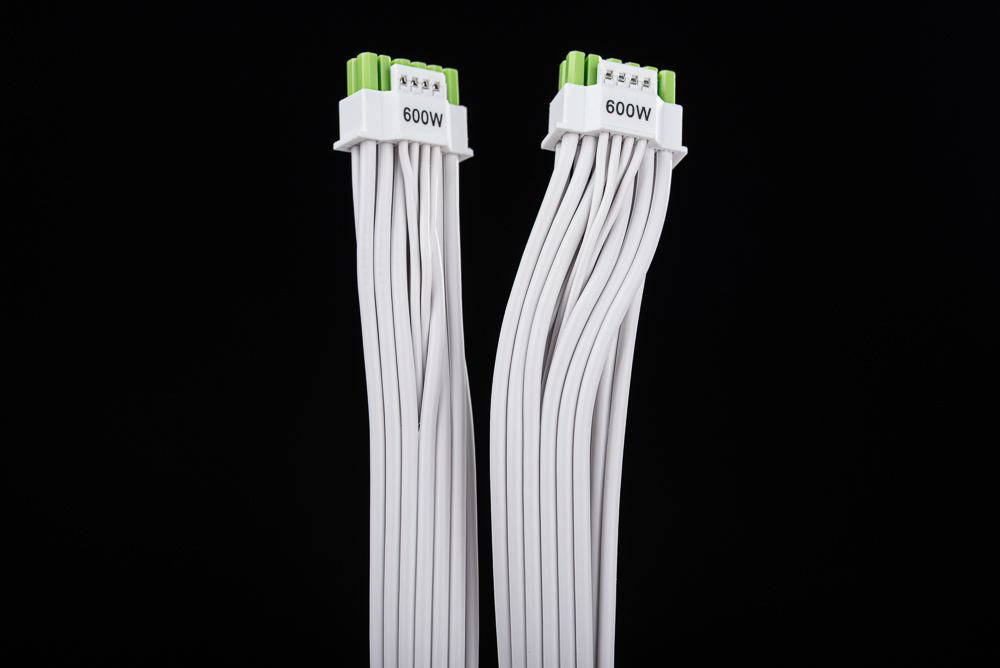

↑ 原生的 1 條 PCIe 16 Pin / 12V-2×6 雙色接頭。

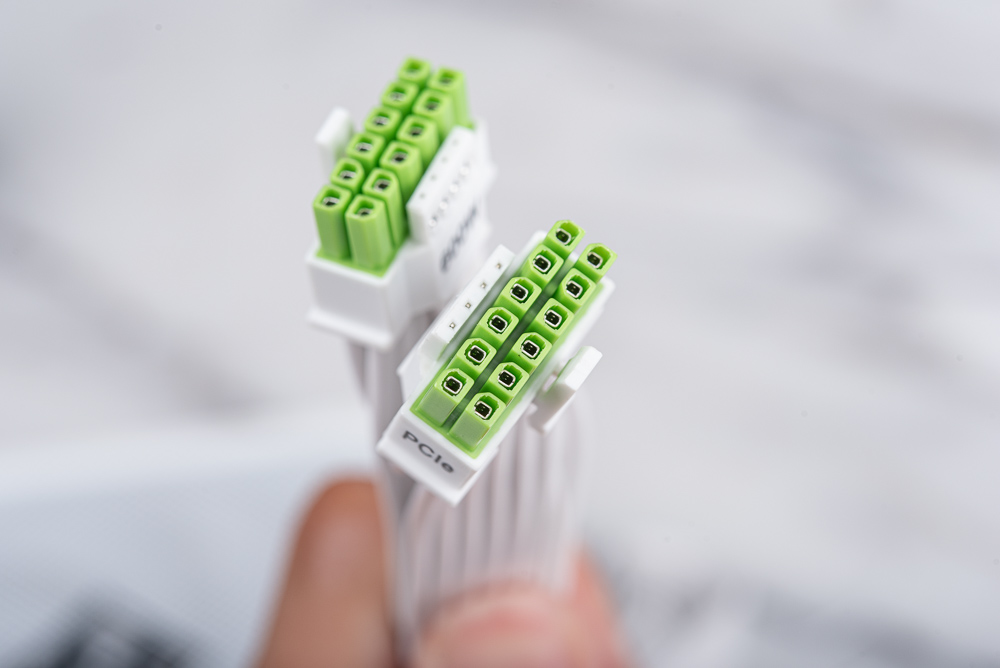

↑ 接頭端子。


↑ 12V-2×6 的 4 條訊號線在整線時埋在上下兩股線的中間,並有用束帶整線。



不過要注意的是 12V-2×6 的外殼會撞倒旁邊的 CPU / PCIe 8pin,使用時要確定接頭完整的插入。


↑ 12V-2×6 連接時電源端與顯卡端都要檢查。

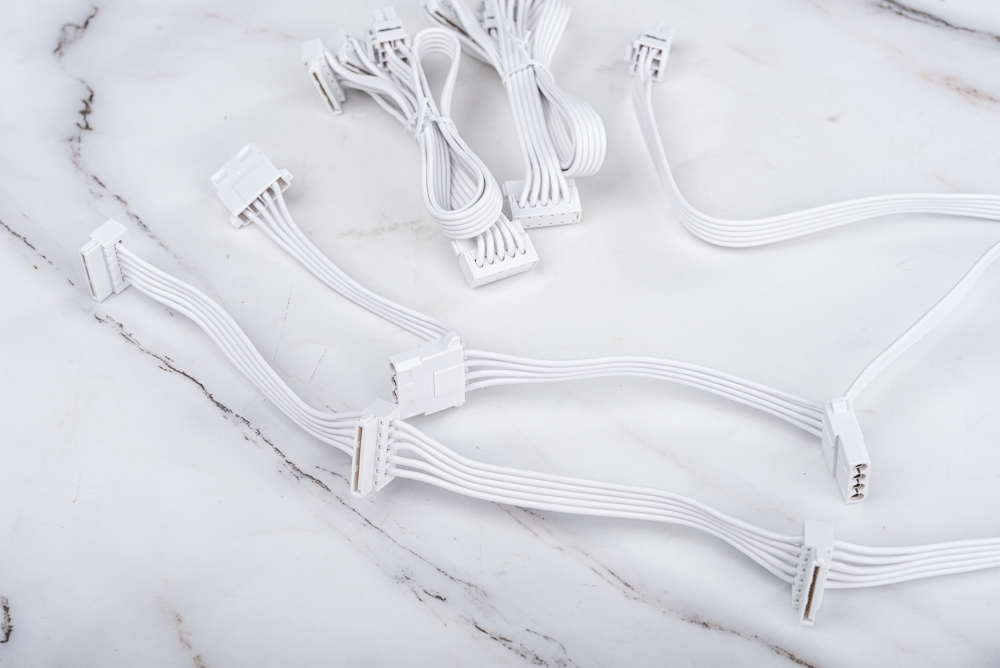

周邊供電方面,則提供 3 條共 9 個 SATA 接頭、長度分別為 450/120/120mm,以及 1 條共 3 個 PATA 接頭長度與 SATA 的線材相同。


↑ 周邊供電。



12V-2×6 的雙色接頭若沒完整插入顯卡或電源時,會很明顯的露出綠色端子,電腦組裝完畢後記得檢查端子是否完整插入,以免在理線時不小心將端子拉起。

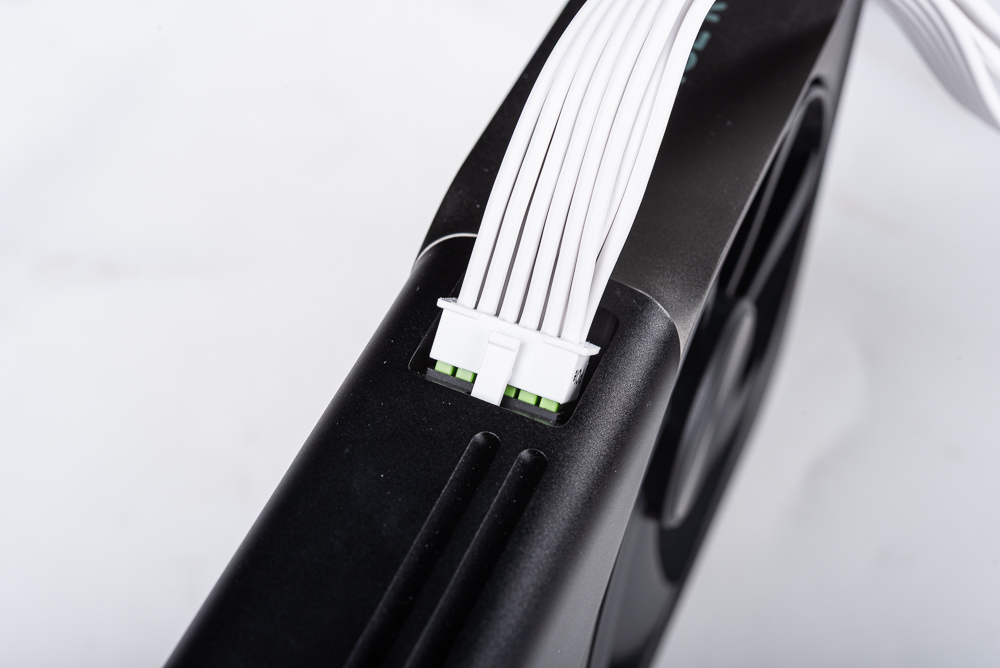

↑ 雙色端子若沒完整插入會有著較明顯的提示。

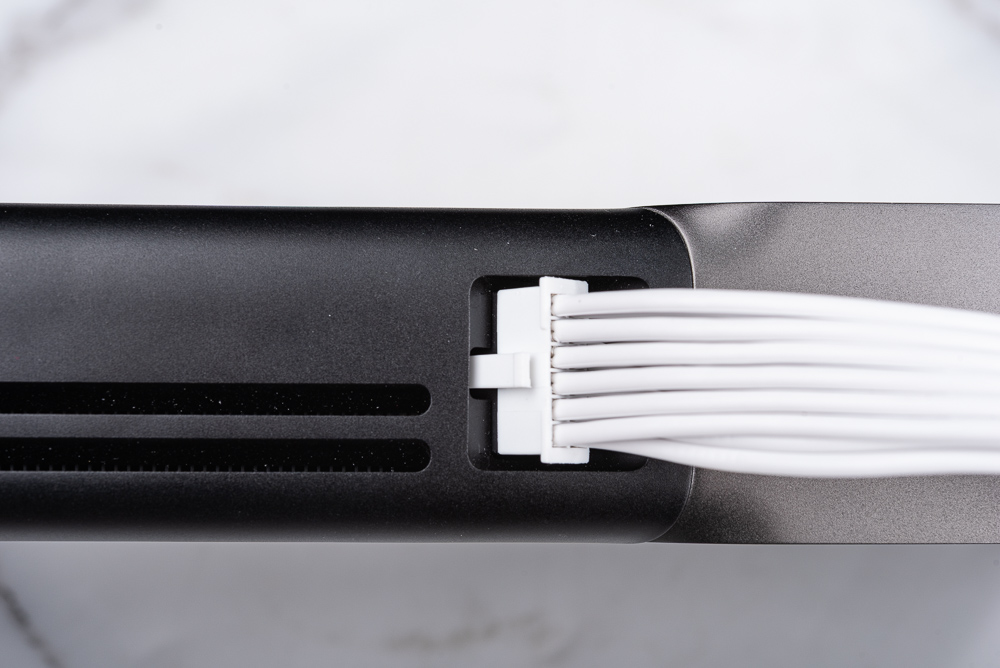

↑ 接頭完整插入。



Steel Legend SL-1000G 壓力測試

測試方面,使用 OCCT 壓力測試軟體,進行 CPU 與 GPU 的雙負載測試,通過軟體檢查主板回報的 +12V、+5V 與 +3.3V 的電壓狀況;使用的硬體為 285K 處理器搭配 Z890 Steel Legend WiFi 主機板與 NVIDIA RTX 5090 顯示卡。

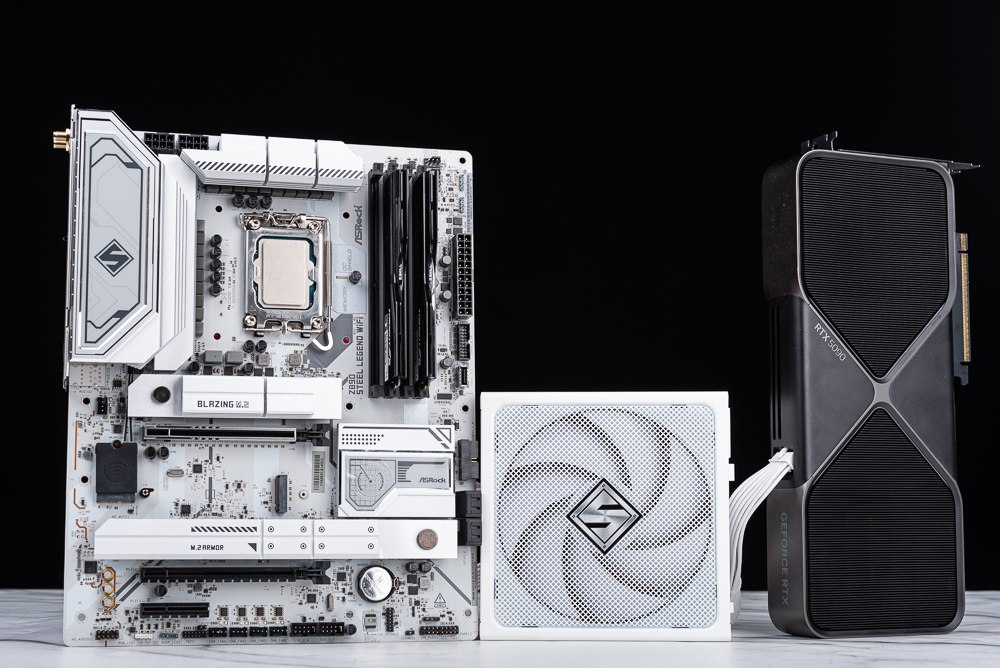

↑ Z890 Steel Legend WiFi 主機板與 NVIDIA RTX 5090 顯卡。

測試平台
處理器:Intel Core Ultra 285K
主機板:ASRock Z890 Steel Legend WiFi
記憶體:G.Skill DDR5-6000 16GBx2
顯示卡:NVIDIA GeForce RTX 5090
系統碟:Solidigm P44 Pro 1TB PCIe 4.0 SSD
散熱器:360mm AIO 水冷散熱器
電源供應器:Steel Legend SL-1000G
作業系統:Windows 11 Pro 24H2



使用 OCCT 14.2.6 執行電源供應器壓力測試,測試時間為 30 分種,285KCPU 功耗維持在預設的 250W 左右、RTX 5090 GPU 滿功耗 575W,而電供端市電的功率計顯示約 953W 超過 90% 負載狀況,軟體記錄的平均 +12V 電壓為 11.904V、+5V 電壓為 5.060V、+3.3V 電壓為 3.264V。

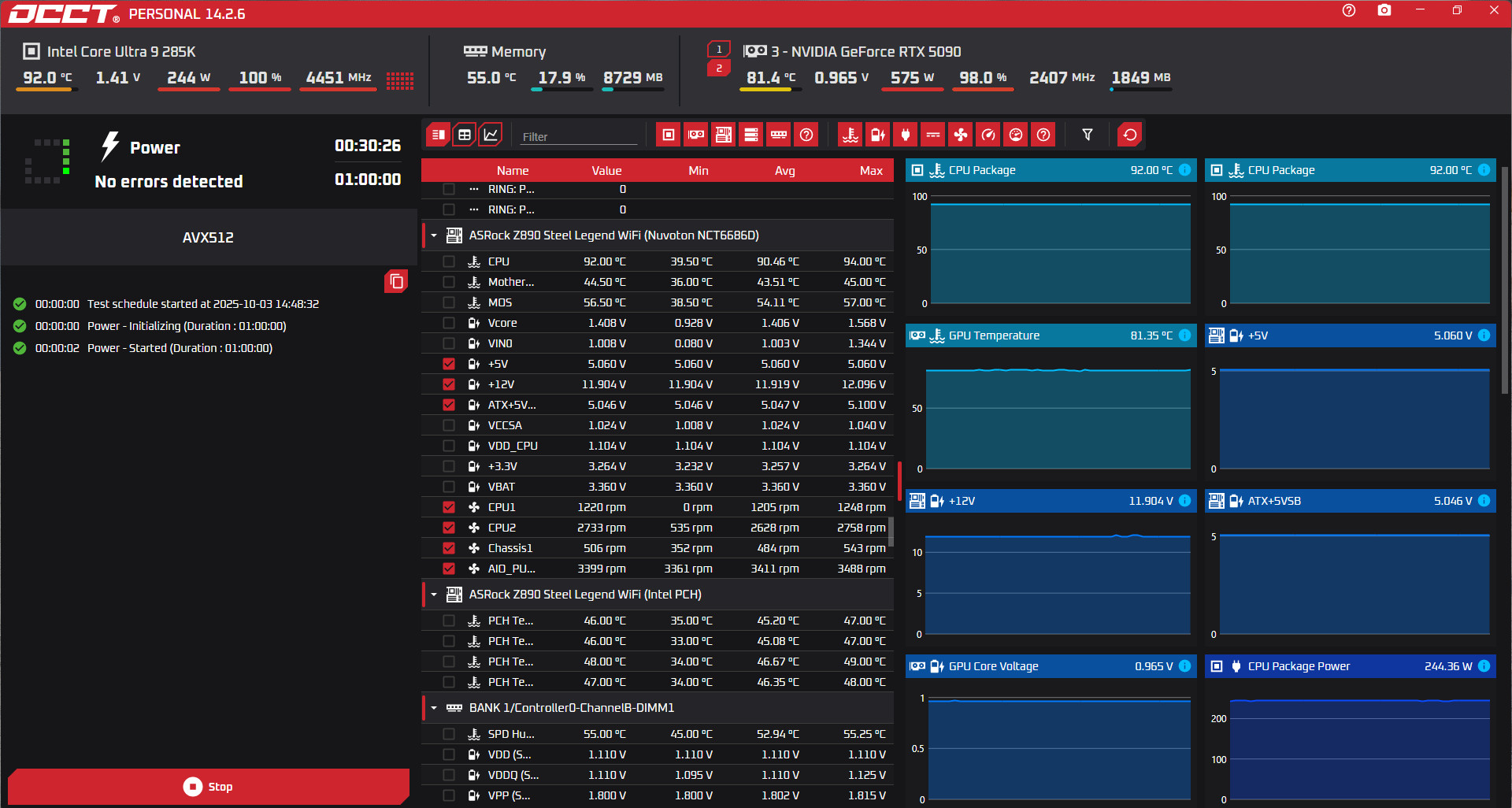

↑ OCCT 壓力測試。

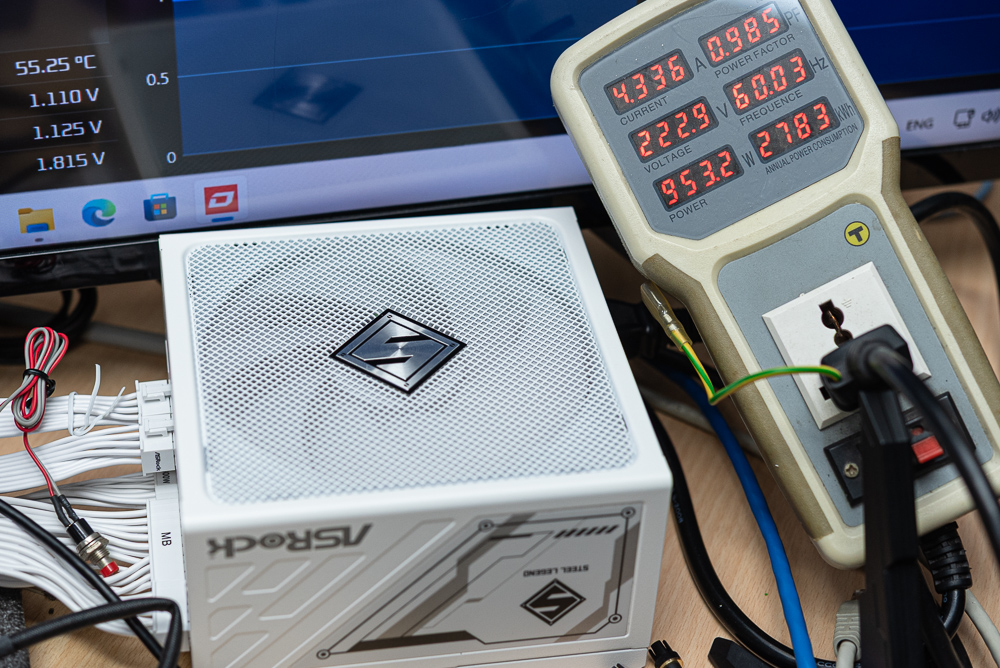

↑ 壓力測試電腦整機功耗為 953W。

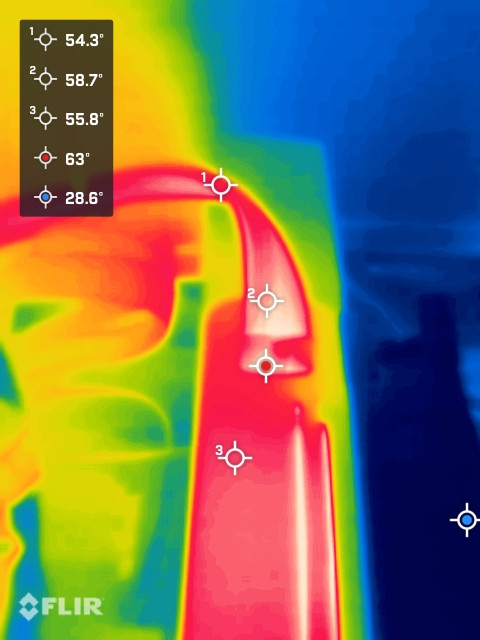

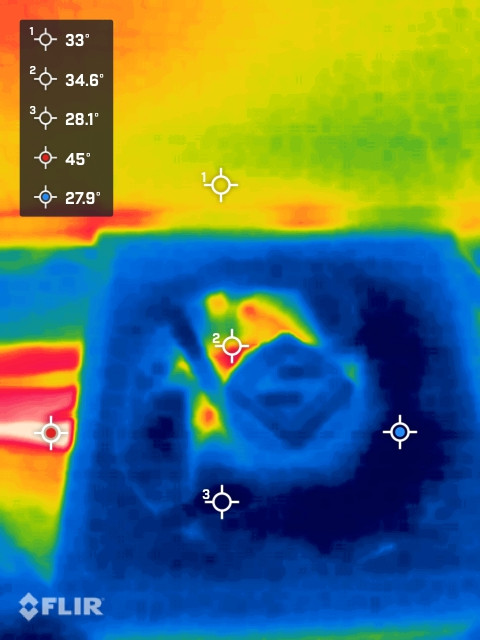

通過熱像儀來觀察 30 分鐘燒機(裸測)後的顯卡線材端溫度,RTX 5090 供電接頭最高溫來到 63°C、線材溫度也在 54-58°C 左右;至於 SL-1000G 的模組接頭端,PCIe 12V-2×6 模組線的溫度則在 45°C 左右,電源內部熱點則低於這溫度。


↑ RTX 5090 供電接頭溫度。


↑ SL-1000G 模組接頭端溫度。



總結

ASRock Steel Legend SL-1000G 電源供應器,有著一黑一白的雙色選擇,符合 ATX12V V3.1 規範以及 80 Plus 金牌、Cybenetics 白金雙雙認證,能夠為新一代 RTX 50 玩家帶來原生 PCIe 12V-2×6 模組接頭,以及滿足高階 CPU、GPU 瞬間負載的要求。

此外,主要的 PCIe 12V-2×6 模組線採用雙色接頭,讓玩家在 DIY 組裝電腦時可以更容易辨認供電接頭是否完整插入顯卡或電供對應的插座當中,讓喜愛 Steel Legend 的玩家可以有著新電源選擇。

而且玩家只要在購買 Steel Legend 系列電源供應器,上網登入後即可獲得「STEEL LEGEND後背包」、「萬國旅行充電器」及「ASRock保溫杯」等好禮,有興趣的玩家可參考活動網頁說明(https://event.asrock.com/2025/SteelLegendPSU/)。


↑ Steel Legend 電供優惠,即日起至 2025年12月15日。
