LIAN LI 個性價中塔 Vector V100R MINI 開箱組裝 / 縮小版 M-ATX 最佳入門

聯力全新系列的個性、性價小中塔 Vector V100R MINI，有著縮小的機身支援 M-ATX、Mini-ITX 與背插主板，在小尺寸下有著 270° 雙玻璃、無 A 柱全景機殼，支援著主流玩家所需的硬體安裝規格，並預裝 4 顆 120mm ARGB 風扇與燈條，一次滿足入門玩家所需的 ARGB 個性、預裝 4 風扇的性價機殼新選擇。

規格
材質：鋼、4mm 強化玻璃、塑膠
顏色：黑
尺寸：436 × 221.5 × 443.9mm
主機板相容性：M-ATX、Mini-ITX、背插支援
前 I/O 連接埠：1 x 電源按鈕、1 x 重開按鈕、2 x USB 3.0、1 x USB Type-C、1 x 3.5mm 耳機/麥克風
PCIe 擴充槽：5
儲存空間：1 x 2.5”、1 x 3.5”
預裝風扇：側 3 x 120mm ARGB PWM 反向扇葉、後 1 x 120mm ARGB PWM
風扇：側 3 x 120mm、上 3 x 120mm / 2 x 140mm、分艙上方 2 x 120mm、後 1 x 120mm
冷排：上 360/240mm
CPU 散熱器高度：< 163.5mm
顯示卡長度：415mm
電源供應器：< 200mm
防塵濾網：底 x 1

LIAN LI Vector V100 MINI 機殼開箱組裝 / 預裝 4 顆風扇、支援背插、顯卡支架

Vector V100R MINI 造型與 Vector V100R 相同，是常見的中塔、上下分艙的機殼，但在造型設計上還是有著聯力的風格。270° 雙玻璃、無 A 柱的全景通透造型，搭配內部斜分艙的設計，並保有 RGB 燈條、預裝 3 顆側面反向扇葉 RGB 風扇與後方 1 顆 RGB 風扇。此外還有無風扇版本的 Vector V100 MINI。

空間偏緊湊的 V100R MINI 支援 M-ATX、Mini-ITX 與背插主板、5 槽 PCIe 空間，但只保有 1 個 2.5 吋與 1 個 3.5 吋的安裝空間；散熱方面，最多可安裝 9 顆 120mm 風扇、機殼頂部支援一組 360mm 水冷散熱器，並可相容高度 163.5mm 的塔扇、415mm 長度的顯卡與標準 ATX 小於 200mm 長度的電源供應器。

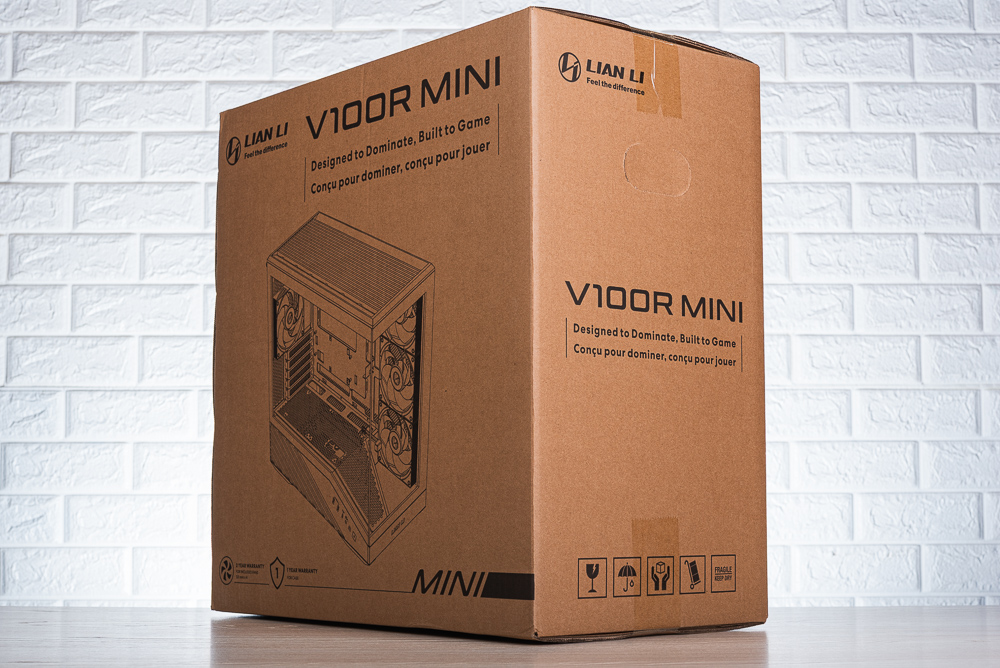

↑ LIAN LI Vector V100R MINI 外紙箱。



小有個性的 Vector V100 MINI 中塔機殼，稍微縮小機殼高度支援 M-ATX 主板、5 個 PCIe 插槽擴充的上下分艙塔式機殼，有著流行的 270° 雙玻璃、無 A 柱的全景通透造型，並且採用獨特的內部斜分艙，搭配同樣斜切角的滿板玻璃側透。

Vector V100 這系列造型在入門機殼中也相當有識別度，而且雙玻璃、ARGB 燈條、預裝 4 風扇，讓玩家有著性價極高的入門機殼。

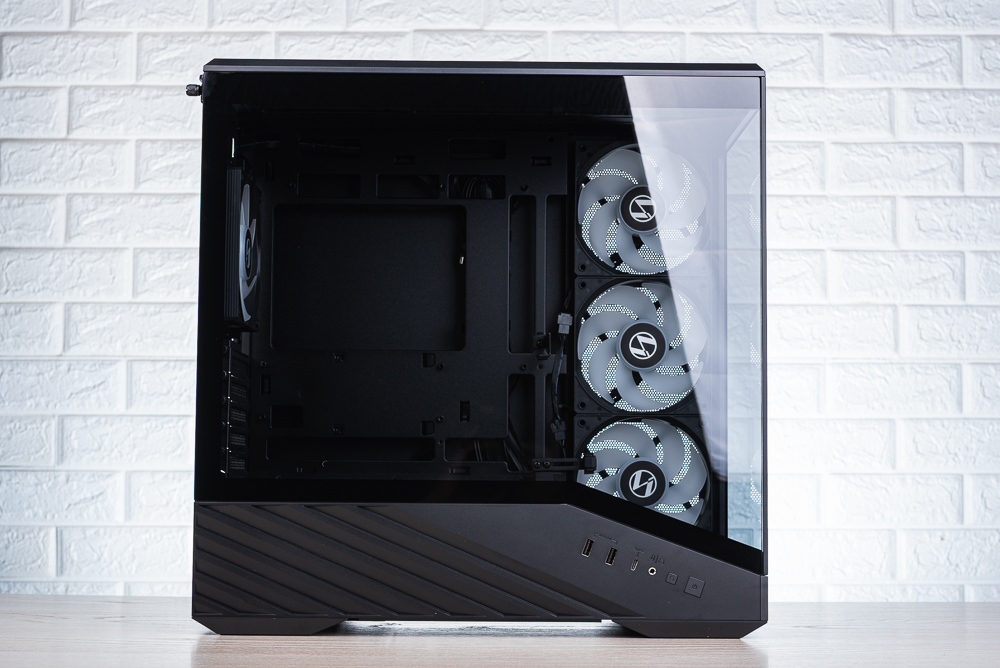

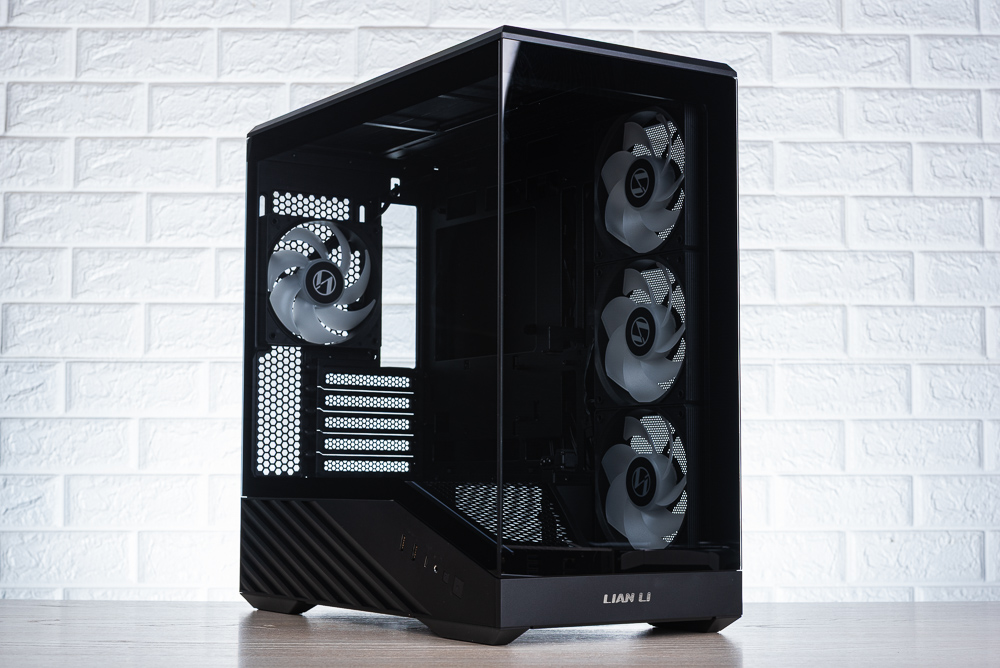

↑ Vector V100R MINI。

↑ 前方通透的視覺。

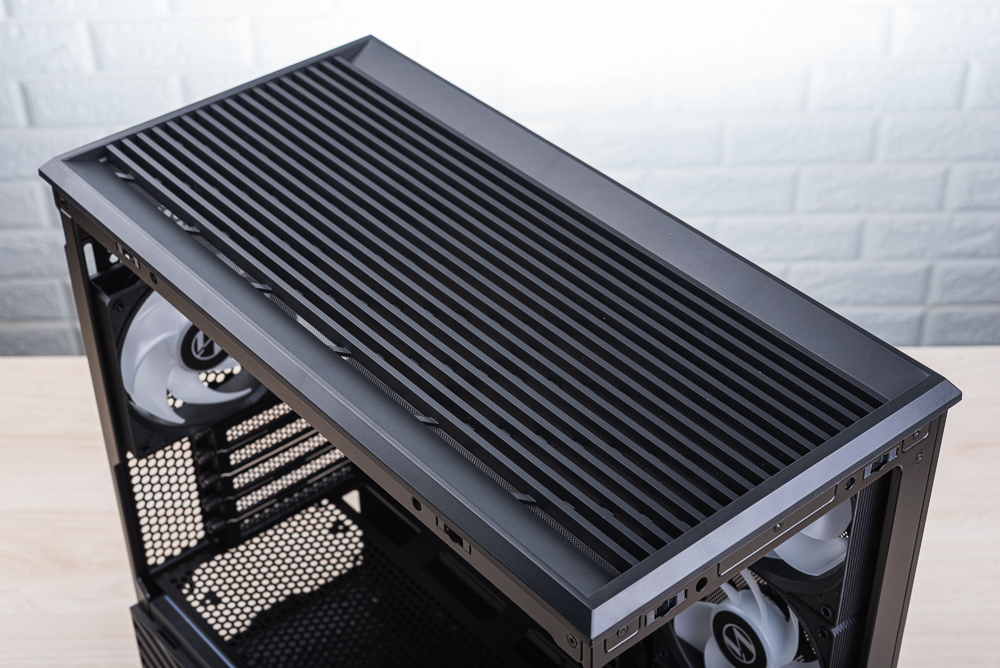

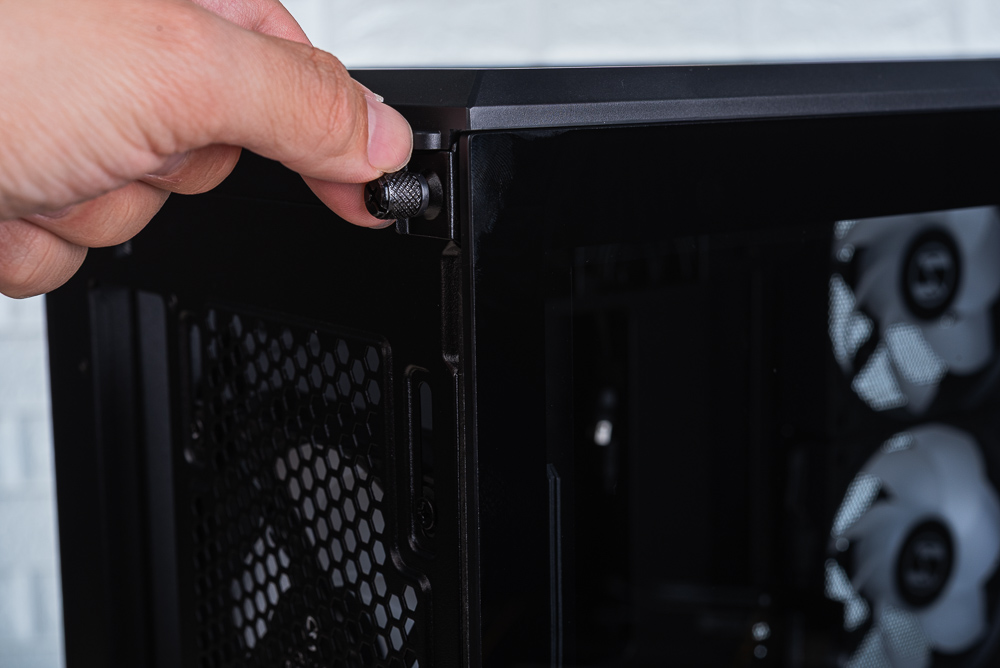

↑ 機殼上方一樣維持快拆的格柵頂蓋。



機殼左側可見下方的斜分艙讓玻璃側透也有著斜切角造型，而機殼前 I/O 則移至左側傾斜排列，提供電源開關、重開按鈕、2 個 USB 3.0、USB-C 與 3.5mm 耳機麥克風。

↑ 機殼左側斜切分艙與玻璃側透。

↑ 機殼 I/O 面板。



Vector V100R MINI 一樣採用快拆卡扣式的玻璃安裝，玩家可在機殼後方找到施力凹槽，將玻璃側透往外推就能取下玻璃側透，倘若不熟悉操作的玩家建議將機殼平躺後在取下玻璃。而玻璃側透在上下兩側都有金屬邊條，提供玻璃鑲嵌、卡扣等固定功能，並在另一邊貼有減震的泡棉。

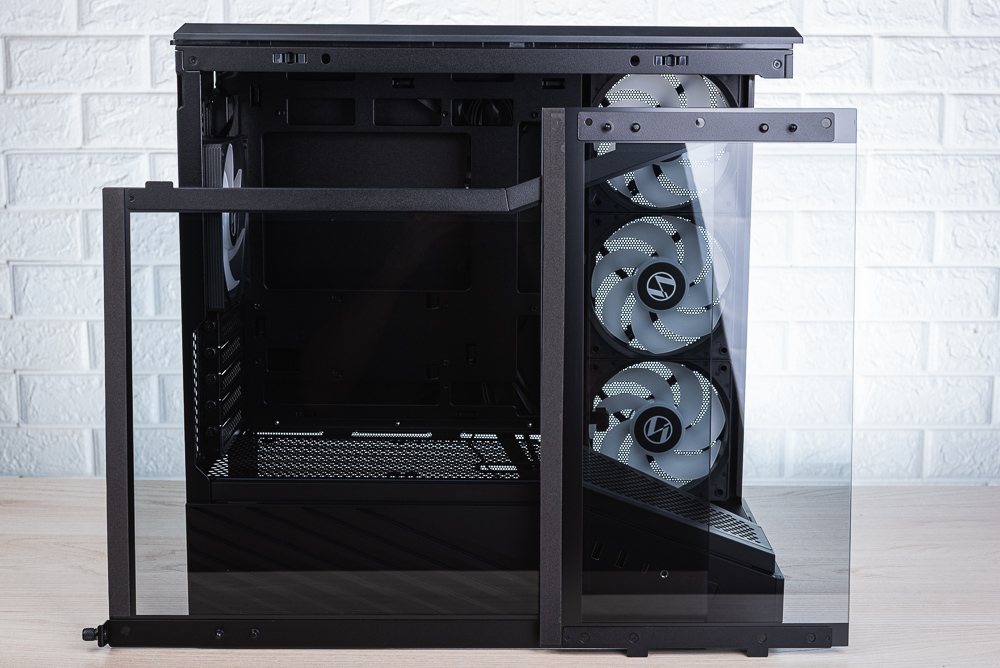

↑ 移除左側玻璃側透。

↑ 左側玻璃側透與前門玻璃內部，都有著金屬邊條提供固定功能與減震泡棉。



機殼右側側板則有著 L 形狀的散熱網孔，主要讓機殼側面風扇進風外，也讓機殼底部的分艙有較好的散熱開孔。至於機殼後方則是標準的上下分艙、5 槽 PCIe、底置 ATX 電供的配置。

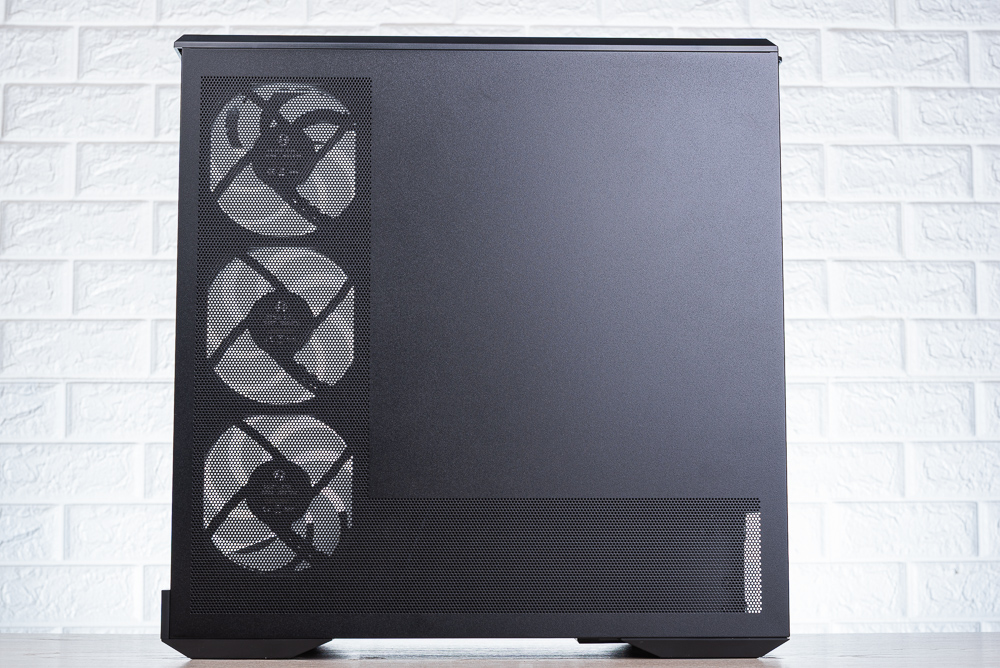

↑ 機殼右側側板。

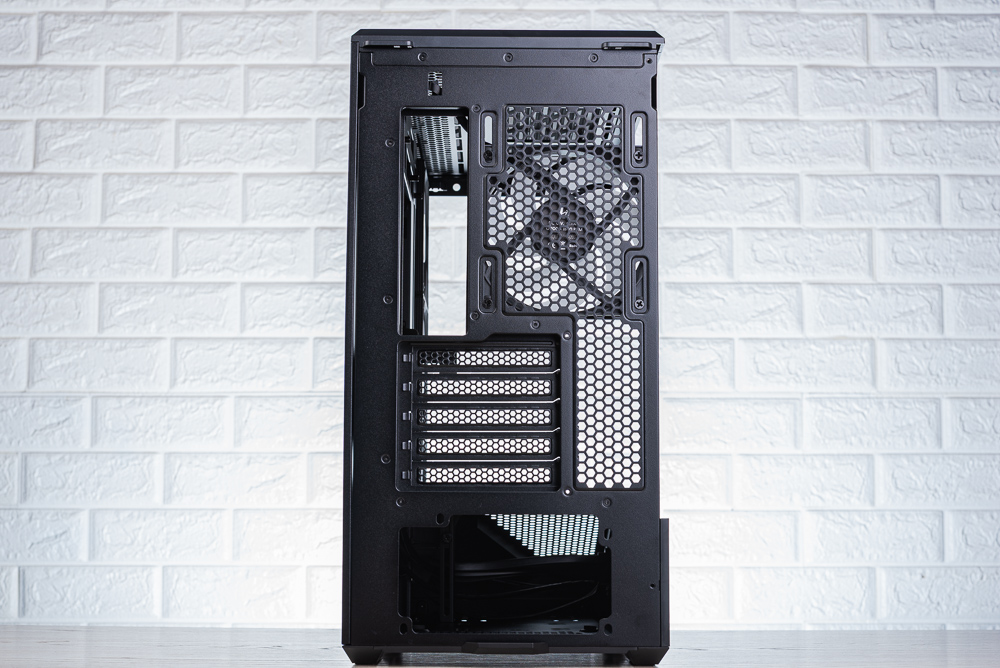

↑ 機殼後方。



此外，機殼底部有個後拉的防塵濾網，底部則是墊高的腳座。

↑ 電供處防塵濾網。

↑ 機殼底部。



中塔 M-ATX 直立、270° 雙玻璃、斜切分艙 RGB 導光設計

機殼上方採用快拆的頂蓋，頂蓋內部則有防塵濾網。而機殼上方可安裝 3 顆 120mm 或 2 顆 140mm 風扇，以及支援 360mm 或 240mm 水冷排安裝。由於 Vector V100R MINI 寬度也有稍微縮減，因此相對不適合安裝 280mm 水冷排。

↑ 機殼頂部。



機殼內部，主機板安裝空間支援 M-ATX、Mini-ITX 與背插主板，並在主板上方、右側與下方留有相當大的走線開孔。至於機殼分艙則是全網開孔，分艙上方支援 2 顆 120mm 風扇安裝。機殼側面風扇，則使用 3 顆反向扇葉的 ARGB 120mm 風扇。

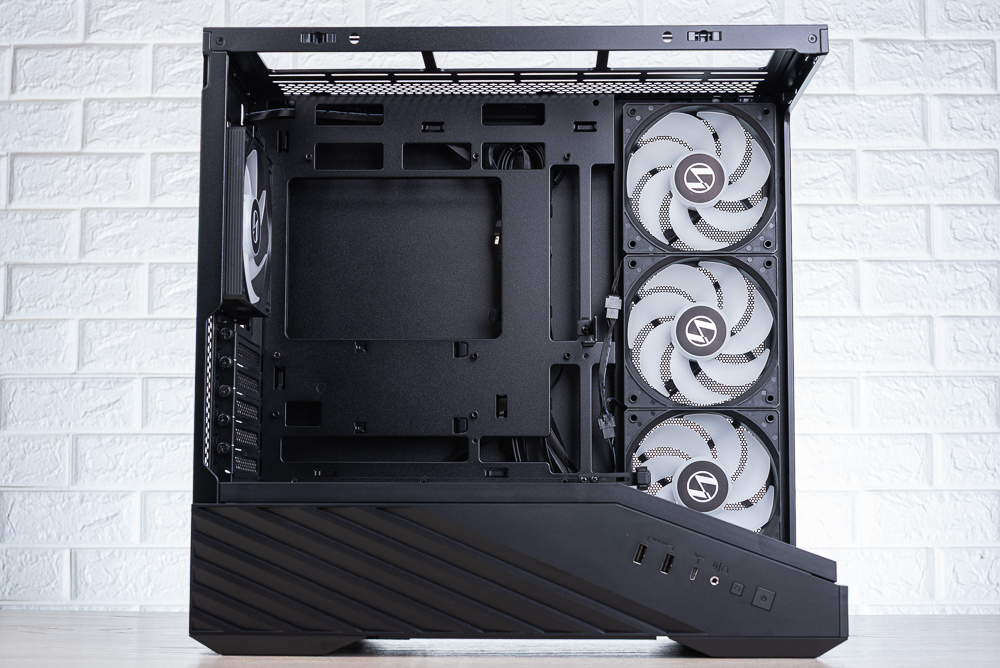

↑ 機殼左側安裝空間。

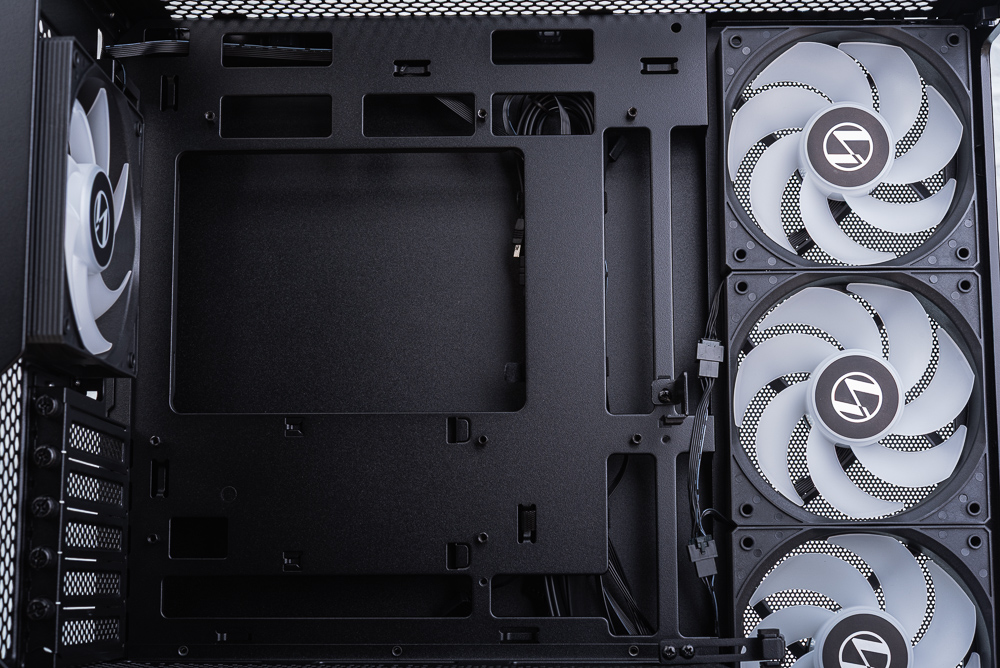

↑ 主板安裝空間，加大走線開孔並支援背插。

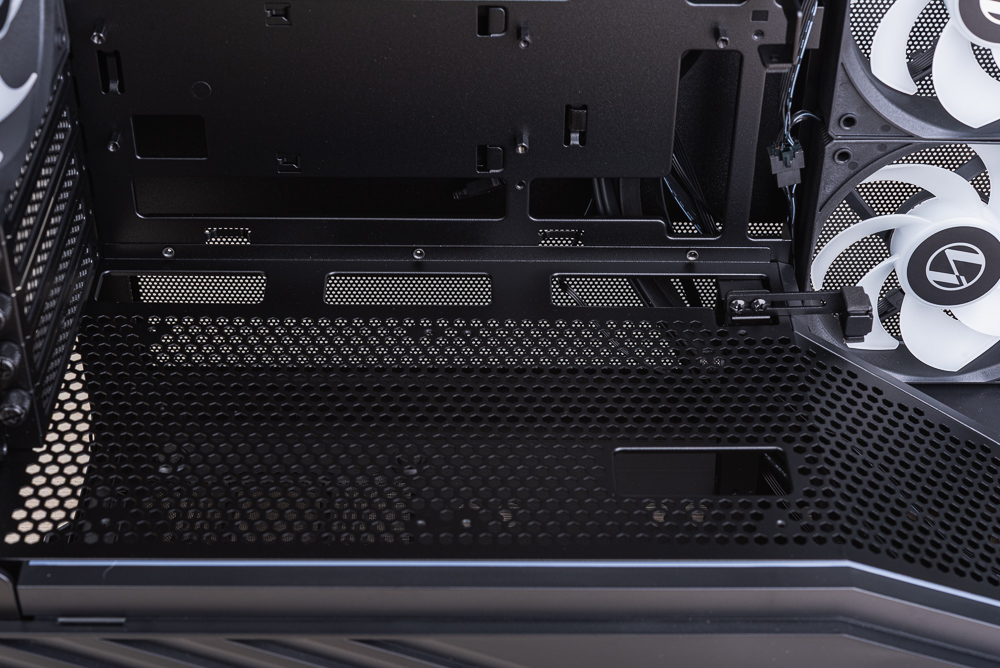

↑ 分艙散熱網孔，並支援風扇安裝（配件有長螺絲）。



Vector V100R MINI 提供比較有趣的顯卡支撐架，支撐架上半部可以頂住顯卡背板上，而下半部則可撐著顯卡。上半部支撐架共有 2 個安裝位置，對應主板的第一根或第二根 PCIe 插槽。而下半部採用手擰螺絲固定高度，支撐點也可透過螺絲調整左右。

↑ 顯卡支撐架。

↑ 顯卡支撐架分為上半部頂著顯卡背板、下半部撐著顯卡。

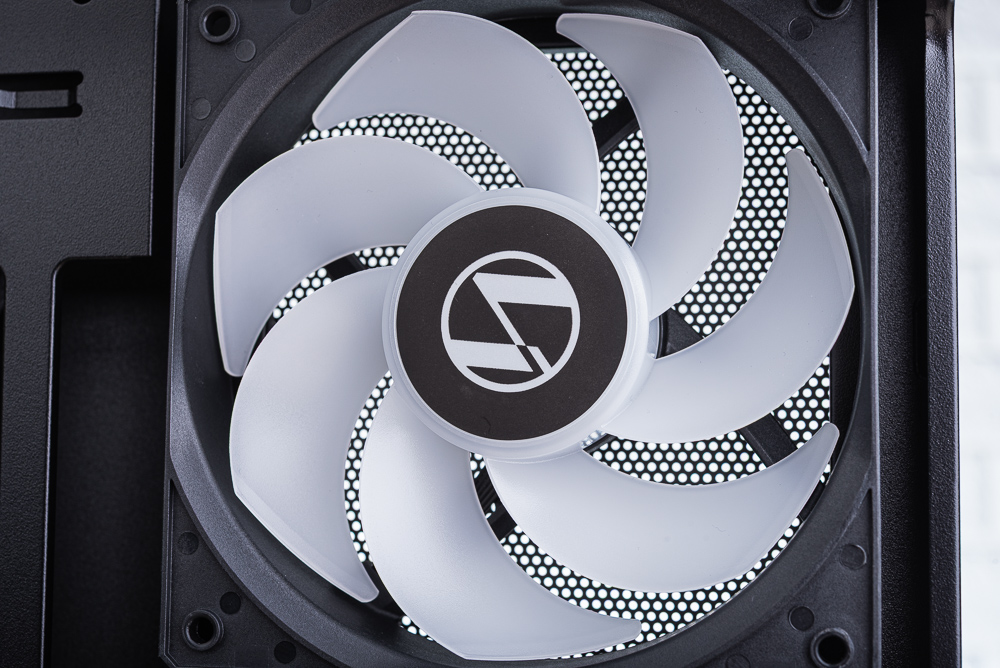

↑ 側面反向扇葉 ARGB 120mm 進風風扇。

↑ 後方 ARGB 120mm 出風風扇。



機殼預裝的風扇採用特殊「飛機頭」連接，線材帶有卡扣一線連接 PWM 與 ARGB。而機殼 4 顆風扇僅需連接 1 個 4pin PWM 與 1 個 ARGB 3pin 即可。

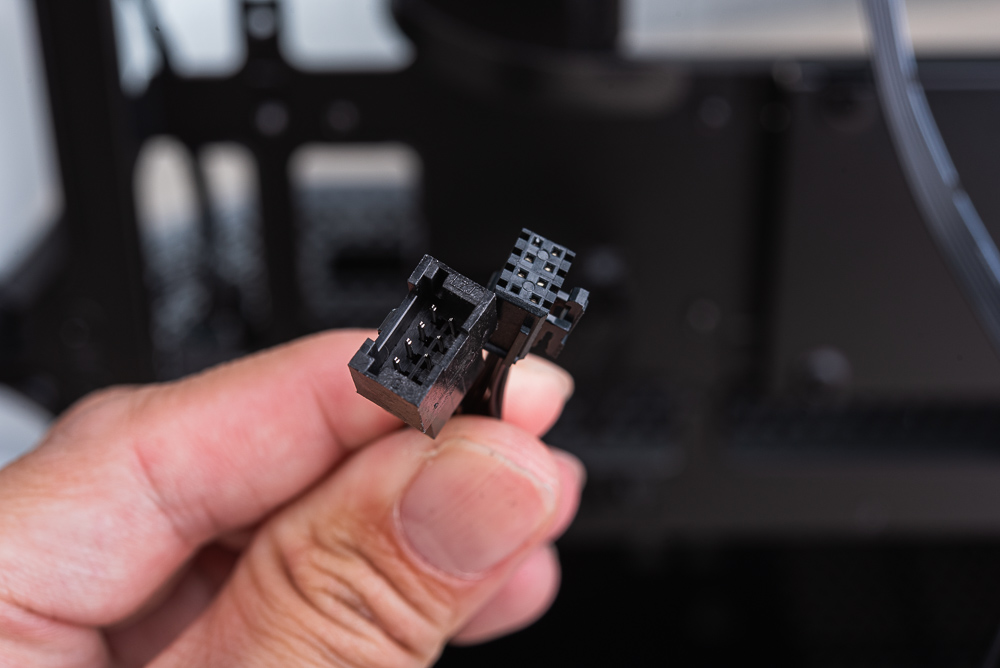

↑ 預裝風扇採用飛機頭串接。

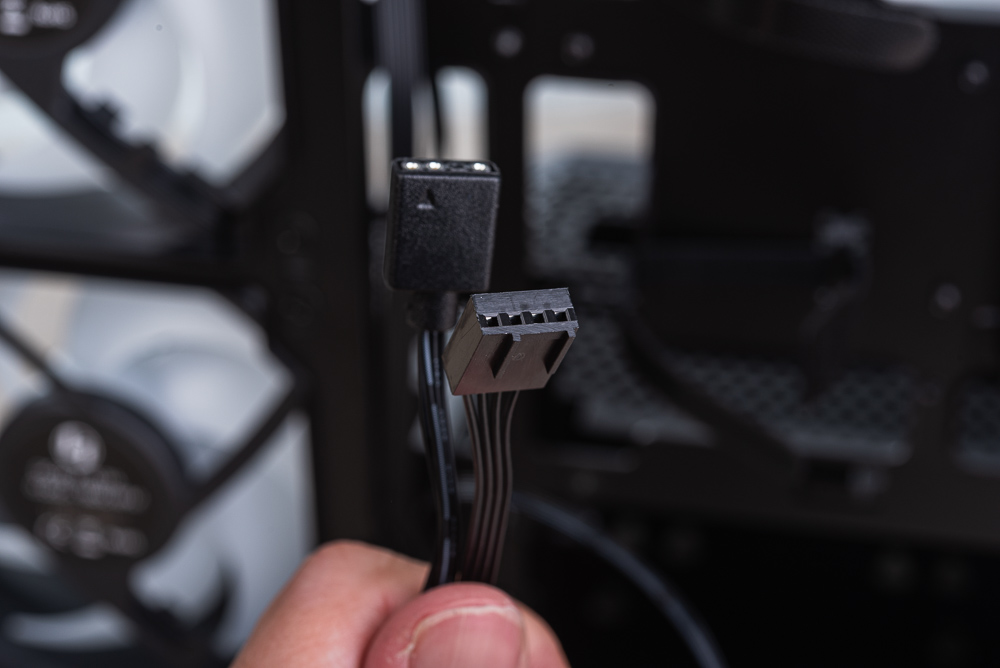

↑ 僅需連接 1 個 4pin PWM 與 1 個 ARGB 3pin 即可。



機殼右側出廠時已將 4 顆風扇的 PWM 與 RGB 互相串接且有著較好的理線，這邊玩家只需整理出機殼的 4pin PWM 與 ARGB 3pin 連接線即可。而在後方則有 3 個魔鬼氈、多個架橋，讓玩家在理線時更容易。

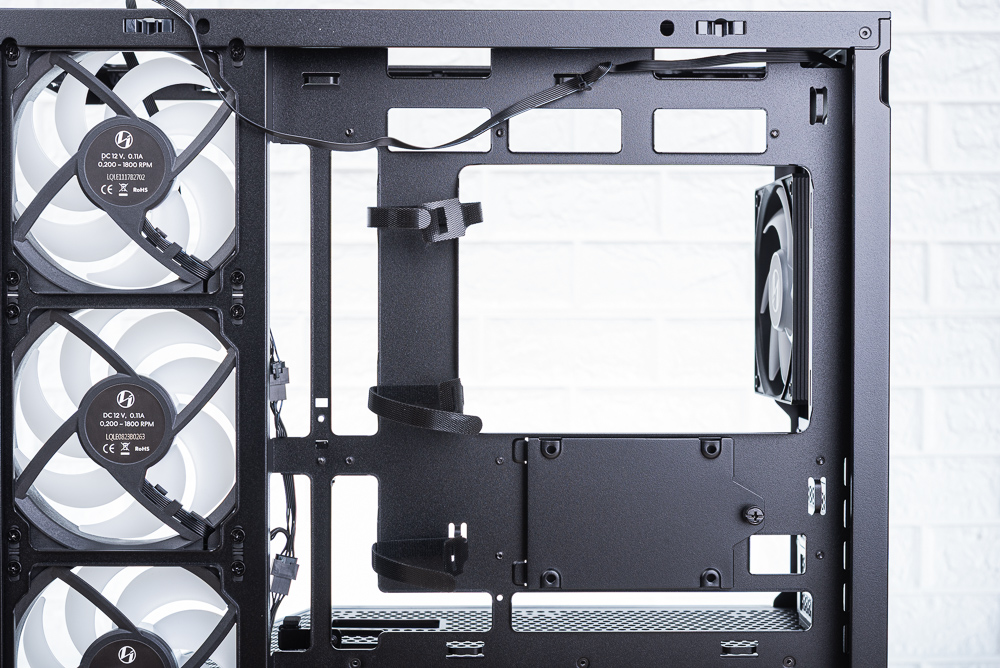

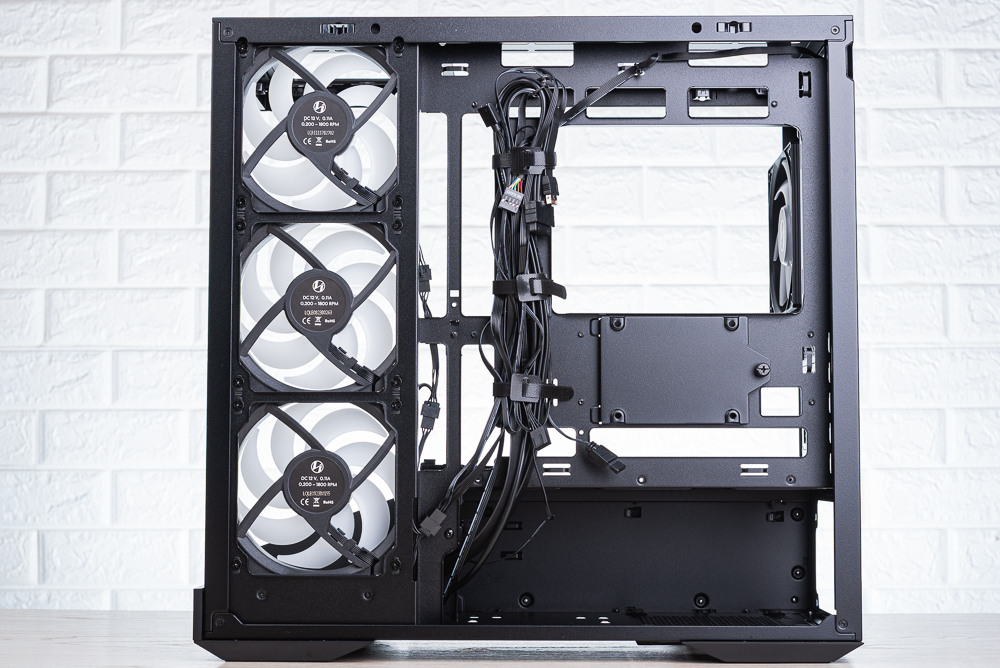

↑ 機殼右側，出廠已串接好風扇線材並理線。

↑ 主板後方的主要走線處有著魔鬼氈與固定線材扣。



機殼底部電源分艙支援長度小於 200mm 的 ATX 電源供應器。但是機殼下分艙保有 1 個 3.5 吋安裝位置，但是若安裝的電供超過 150mm，那就會導致這個安裝位置無法使用。但分艙最前方其實還可以安裝，只是這個位置太刁鑽，因此聯力也沒把這個安裝位寫進規格當中（等等裝機過程分享）。

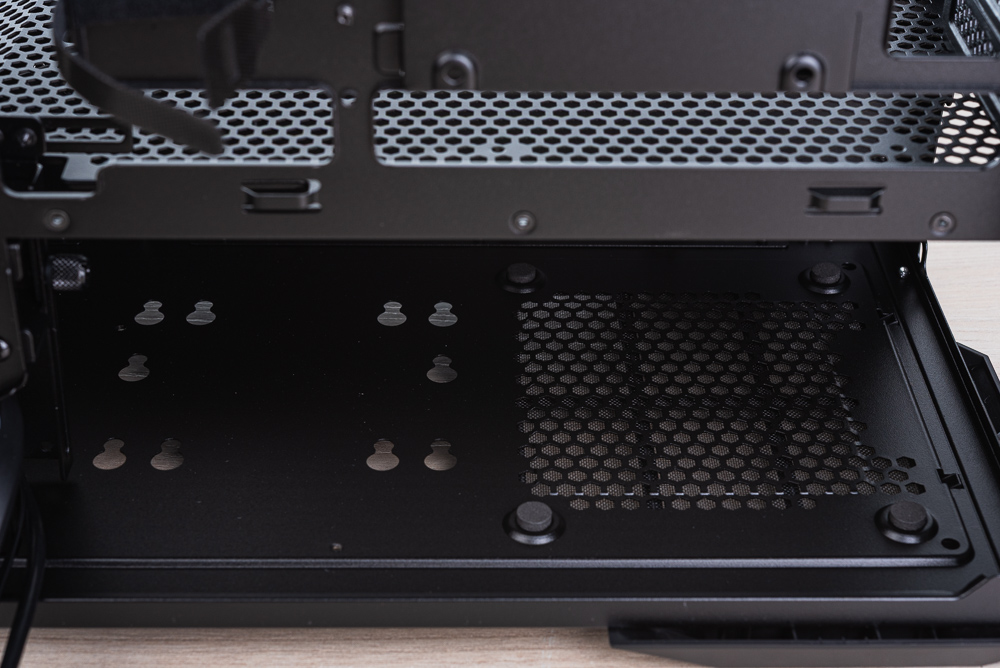

↑ 機殼底部電源與 3.5 吋安裝空間。

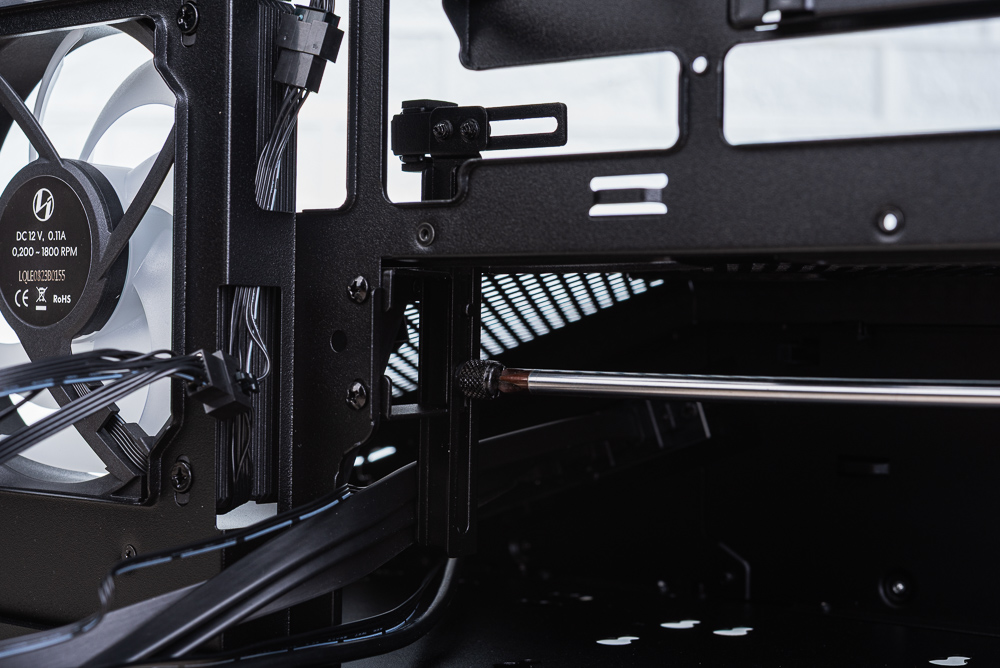

顯卡支撐架的下半部，在分艙下方有顆手擰螺絲，鬆開後可調整支架的上下高度，鎖緊即可固定顯卡支撐架的高度。

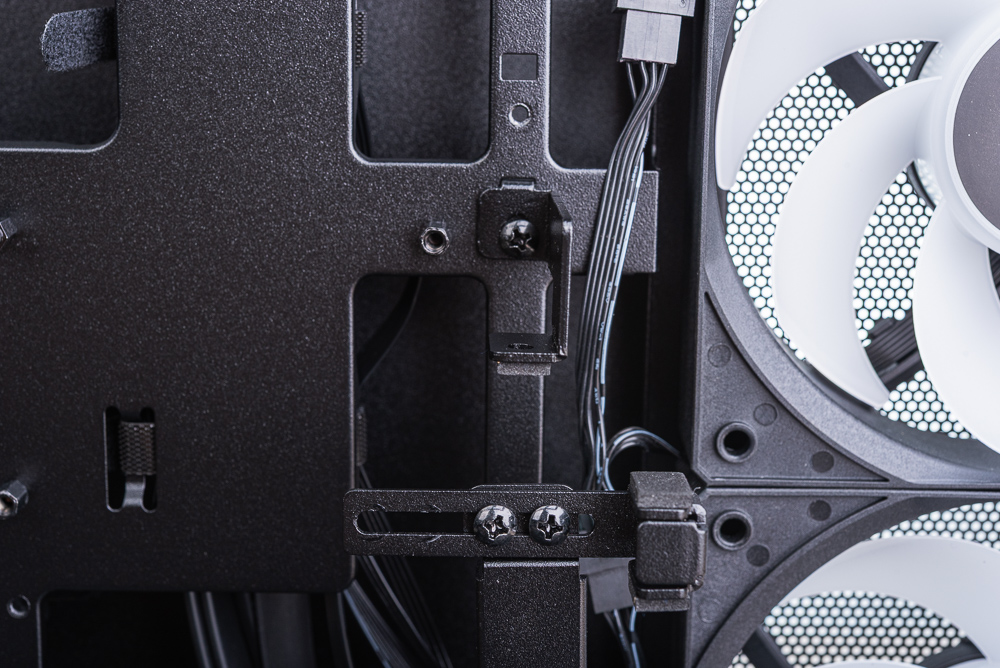

↑ 顯卡支撐架的高度調整。



機殼配件則包含完整的組裝說明書以及零件盒。

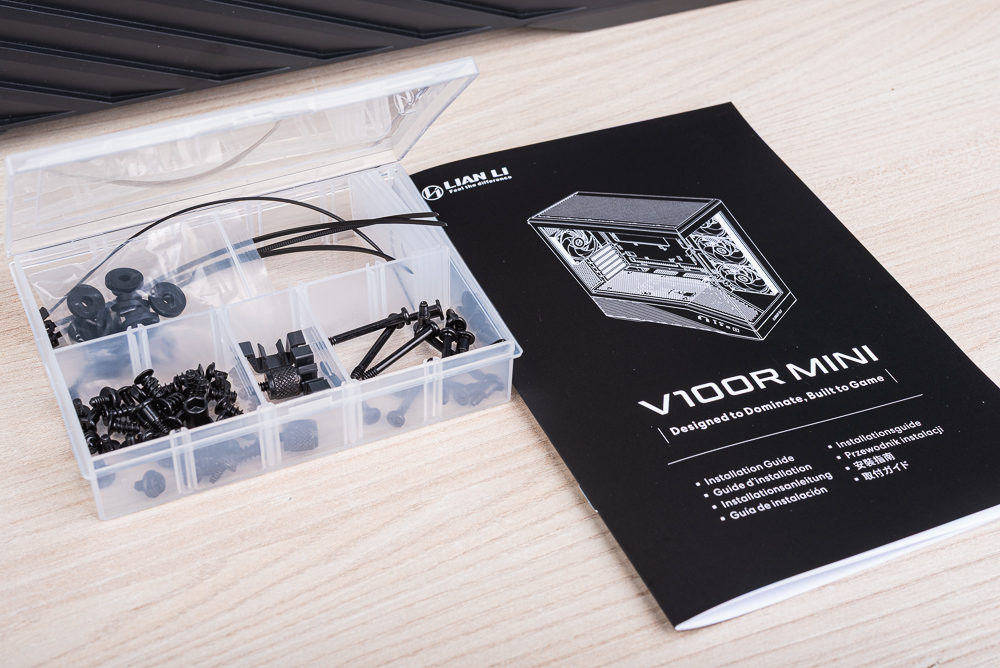

↑ 機殼配件。

↑ 機殼前面板需要連接的線材，前面板針腳、前音源、USB 3.0、USB-C。



Vector V100 MINI 組裝過程分享

首先 Vector V100R MINI 安裝時可將前門玻璃移除，而上述提到「顯卡支撐架上半部」這個也建議先拆掉，因為放入主板時會稍微有點干涉。

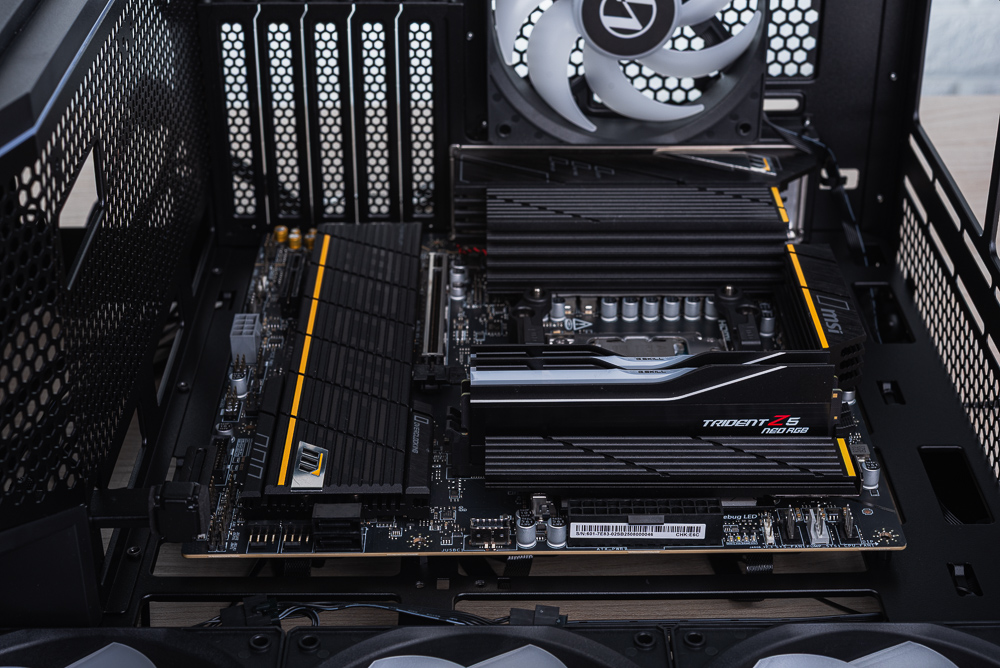

↑ 安裝主板。



電源分艙雖說空間足夠，但建議搭配小於 150mm 長度的電供，這樣下分艙還可輕鬆安裝 3.5 吋裝置。但這次安裝使用 Lian Li Edge 較長的電供，因此玩家可挑戰機殼下分艙最前方，聯力一樣有預留安裝孔位，參考說明書步驟後一樣可安裝 3.5 吋裝置，但安裝這個位置非常刁鑽，未來要更換 HDD 也會有點小麻煩。

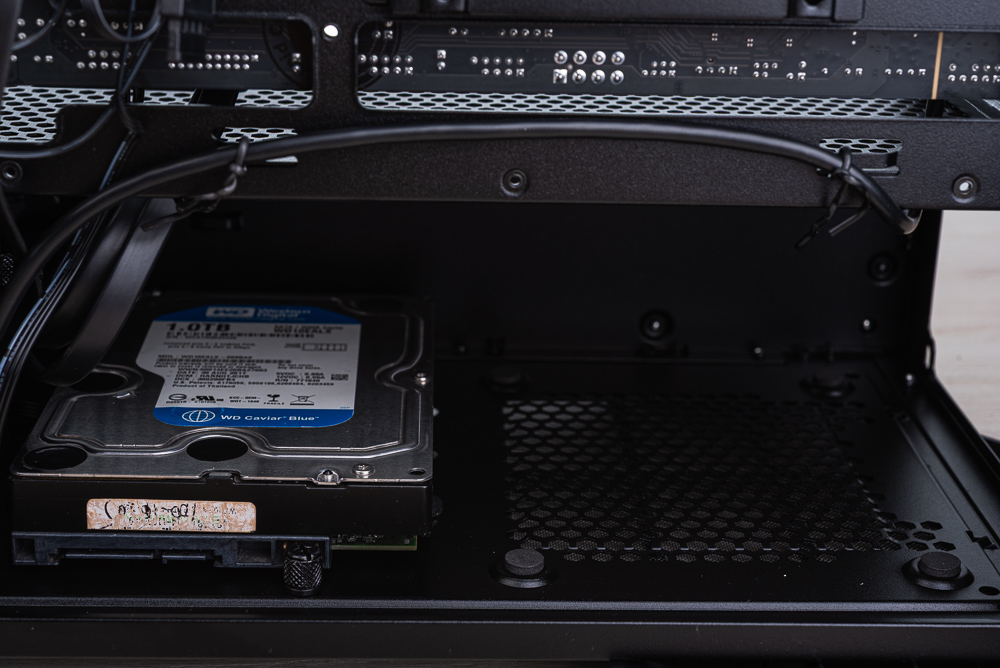

↑ 下分艙安裝 3.5 吋裝置時只能搭配小於 150mm 長度的電供。

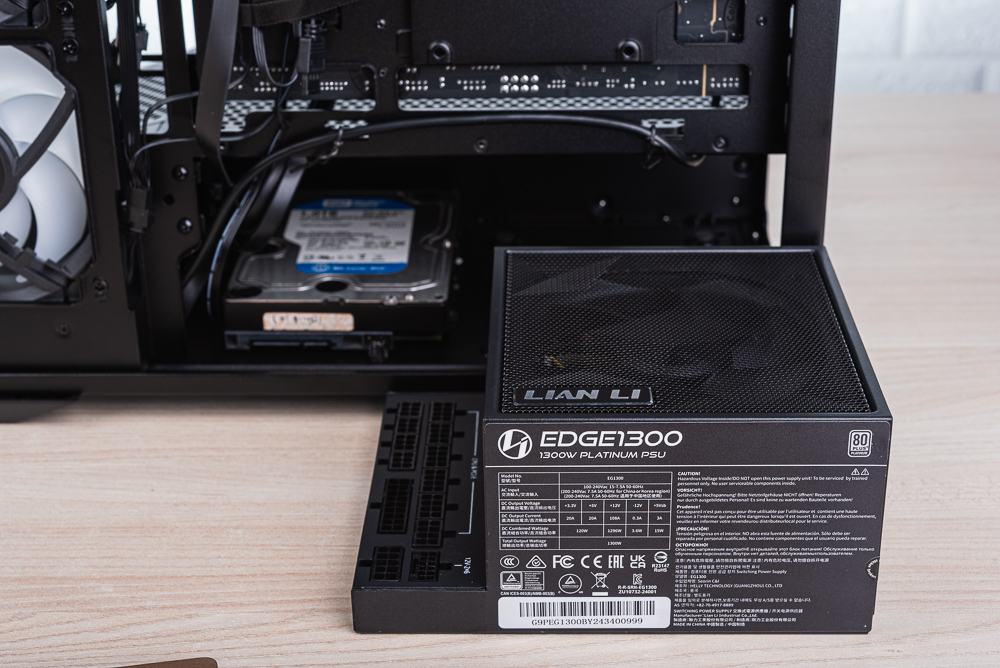

↑ 像是這顆 Edge1300 就完全超過長度。

↑ 可以挑戰下分艙前方的刁鑽安裝位置。



Vector V100 MINI 機身尺寸稍微縮小的情況下，上方空間安裝 360mm 水冷排與風扇可說是相當緊湊，風扇幾乎都碰到主板的 VRM 散熱器。安裝的這組水冷是 NAUTILUS 360 RS LCD，冷排加風扇厚度為 27+25mm 約 52mm 左右、冷排寬度為 125mm，這空間安裝的非常剛好。

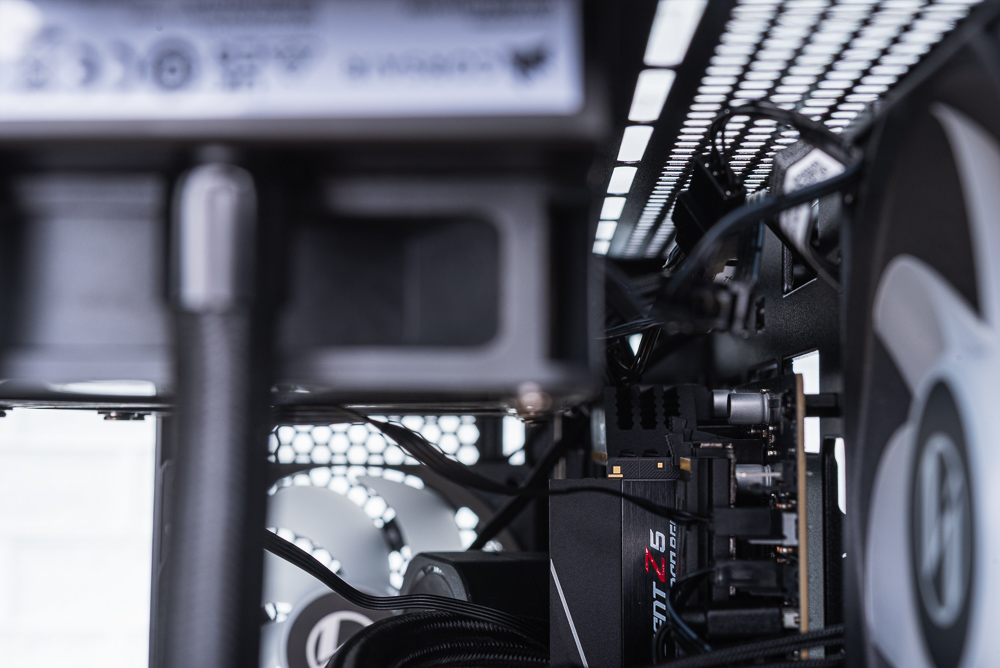

↑ 上方安裝 360mm 水冷空間非常緊湊。



機殼分艙上方也可安裝風扇，使用配件的長牙螺絲即可固定，不過安裝風扇後會讓顯卡供電線材比較難走線。

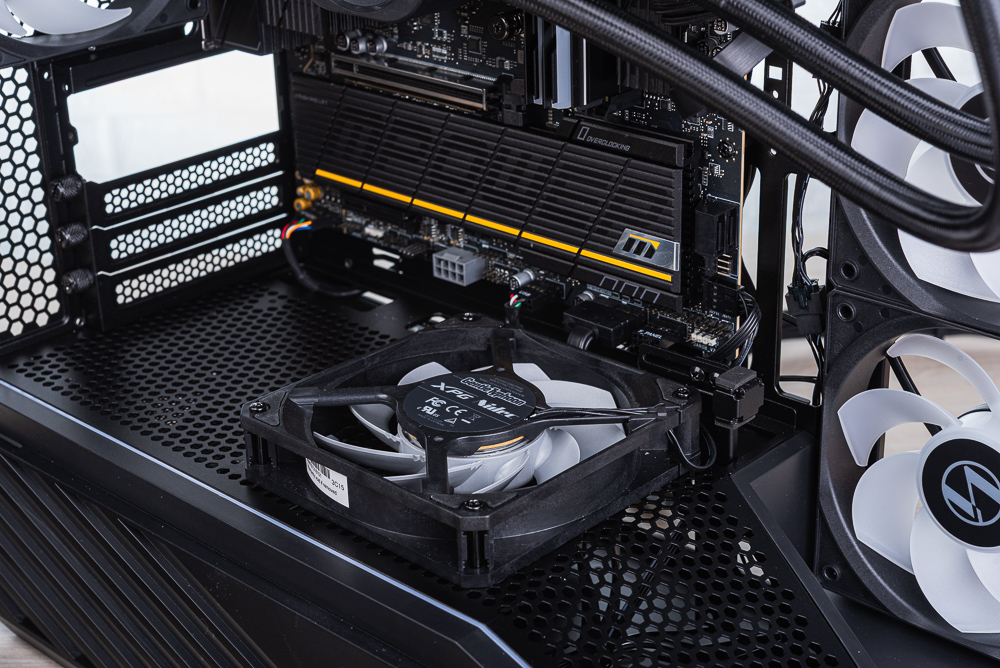

↑ 分艙安裝風扇。



安裝好顯卡後在來調整顯卡支撐架，上半部只要對應主板第一根 PCIe 插槽位置安裝即可；下半部使用時要注意不要頂到顯卡風扇，而支撐點若高度不夠或者是非平面造型時，可以使用配件內安裝儲存裝置的橡膠墊，即可輕鬆搞定顯卡支撐。

↑ 顯卡支撐上下包夾顯卡。

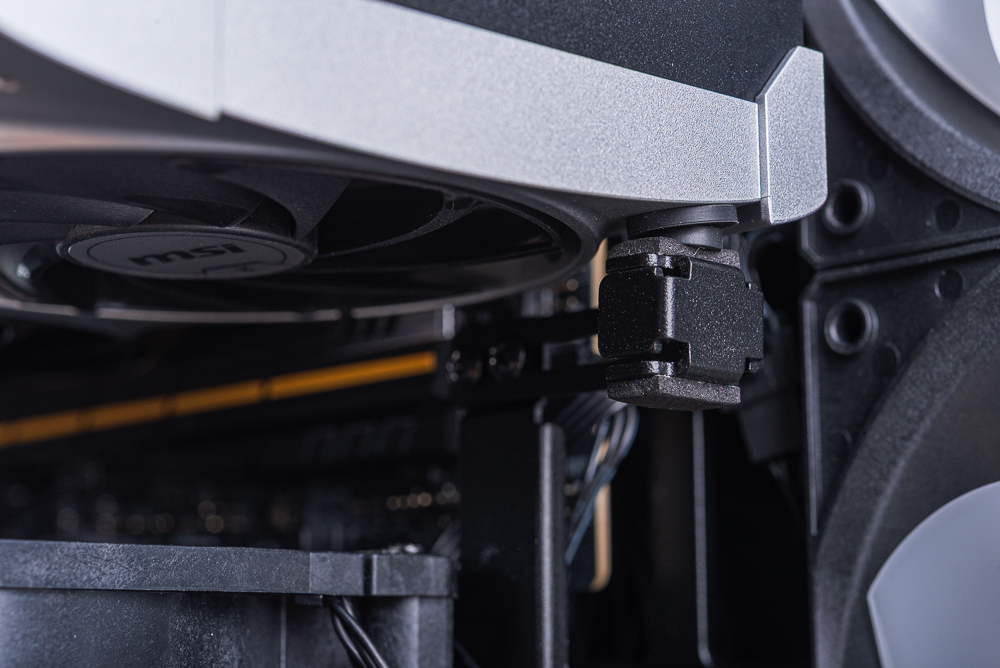

↑ 下方可加墊圈會有更好的效果。



此外，機殼右側還可安裝 1 顆 2.5 吋 SSD。

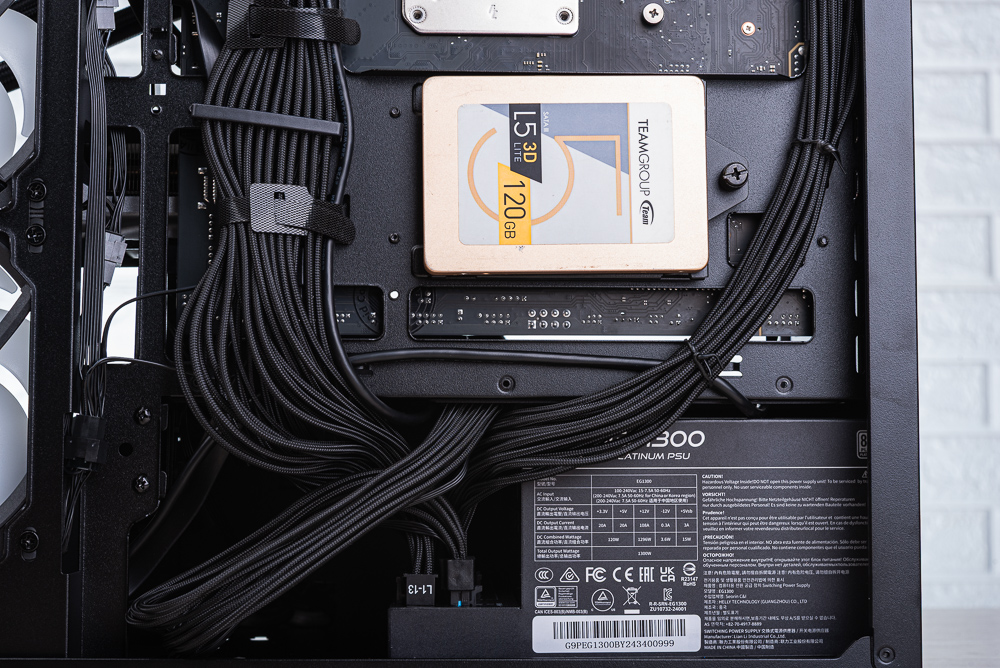

↑ 安裝 2.5 吋儲存裝置。



Vector V100 MINI 實機燈效展示

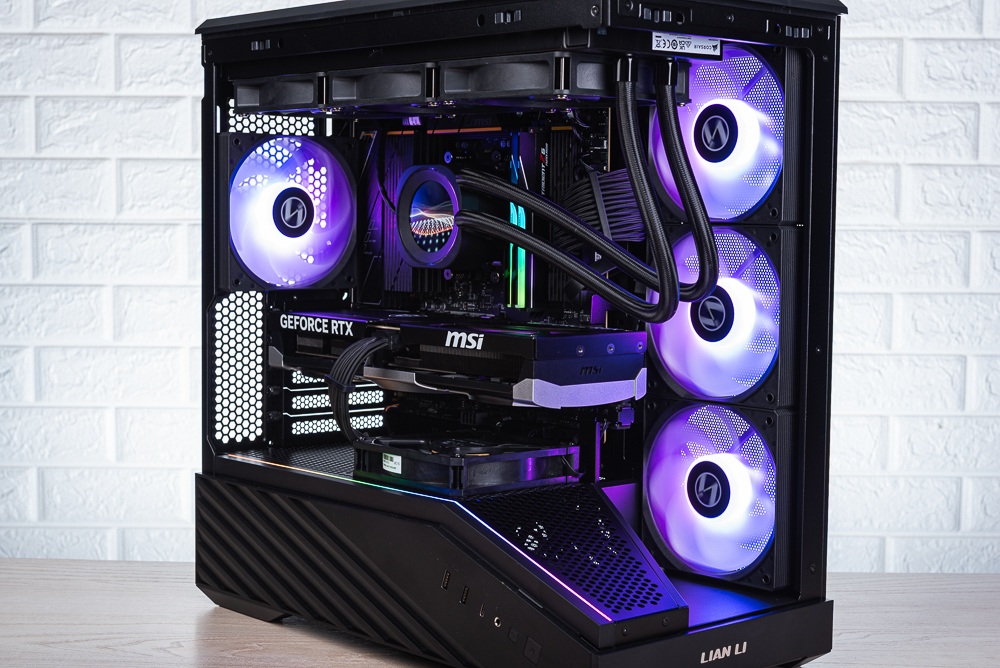

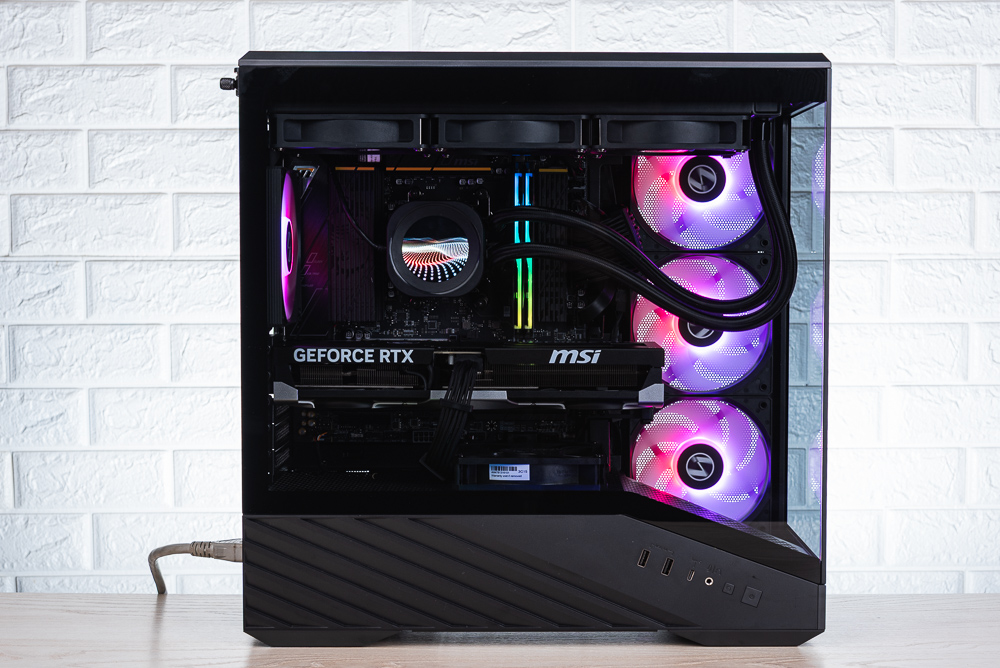

Vector V100R MINI 實機展示，此次安裝使用 Ryzen 7 9800X3D、MSI B850MPOWER 主板、MSI 5070 Ti 16G VENTUS 3X OC 顯卡、NAUTILUS 360 RS LCD 水冷、Lian Li Edge1300 電供。

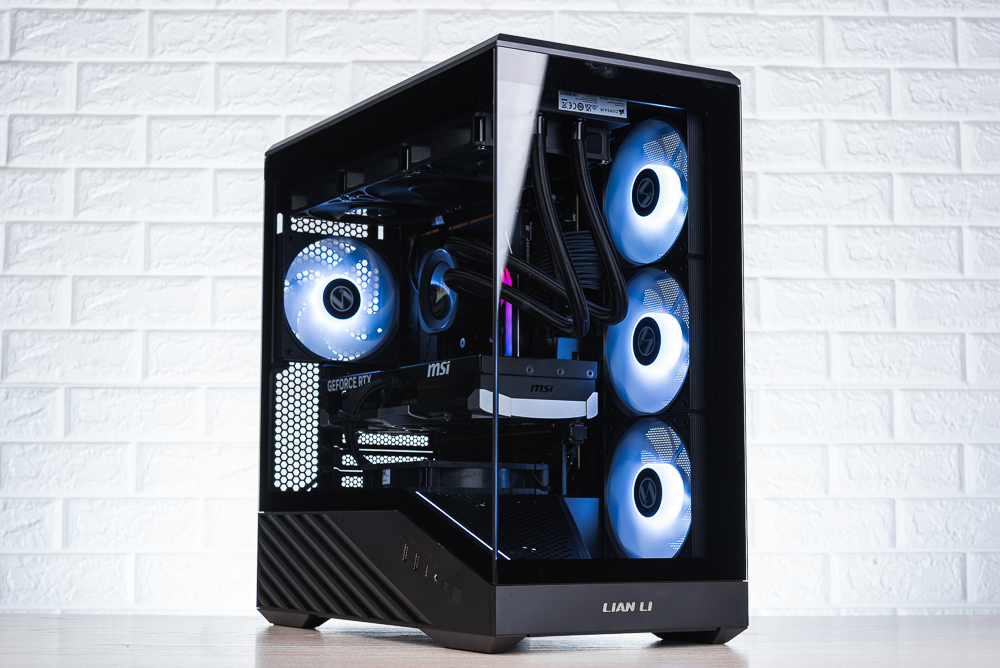

↑ 機殼前門與左側玻璃側透的燈效。

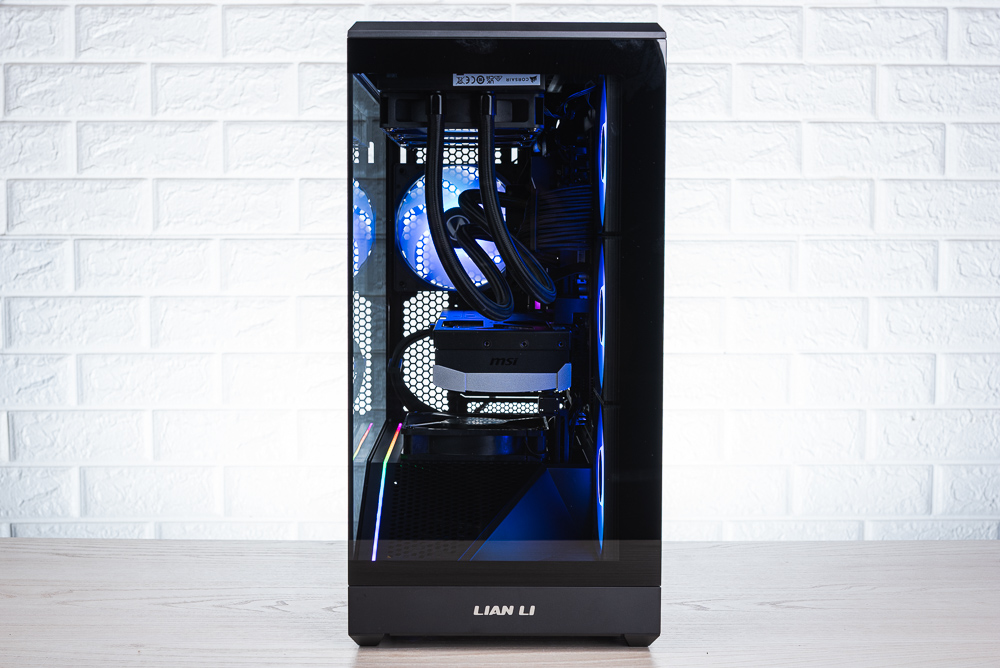

↑ 機殼前方通透感。

↑ 機殼前方燈效。

↑ 機殼左側視覺，但因為玻璃側透的黑邊太高，導致分艙的 RGB 燈條要較高的視角才能看到。

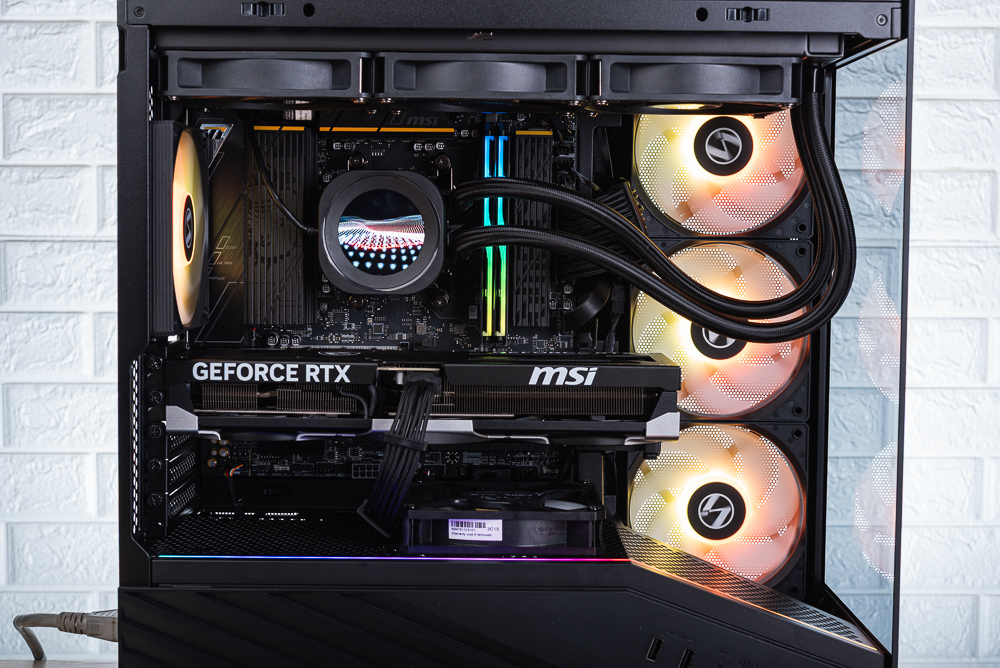

↑ 移除玻璃側透。

↑ 分艙上具備 RGB 燈條。

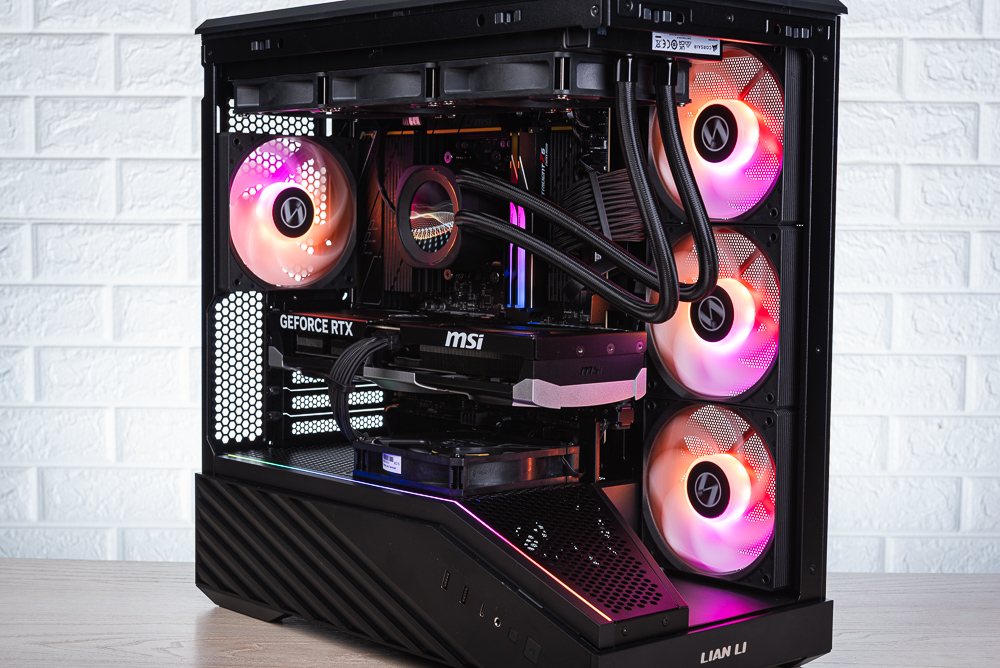

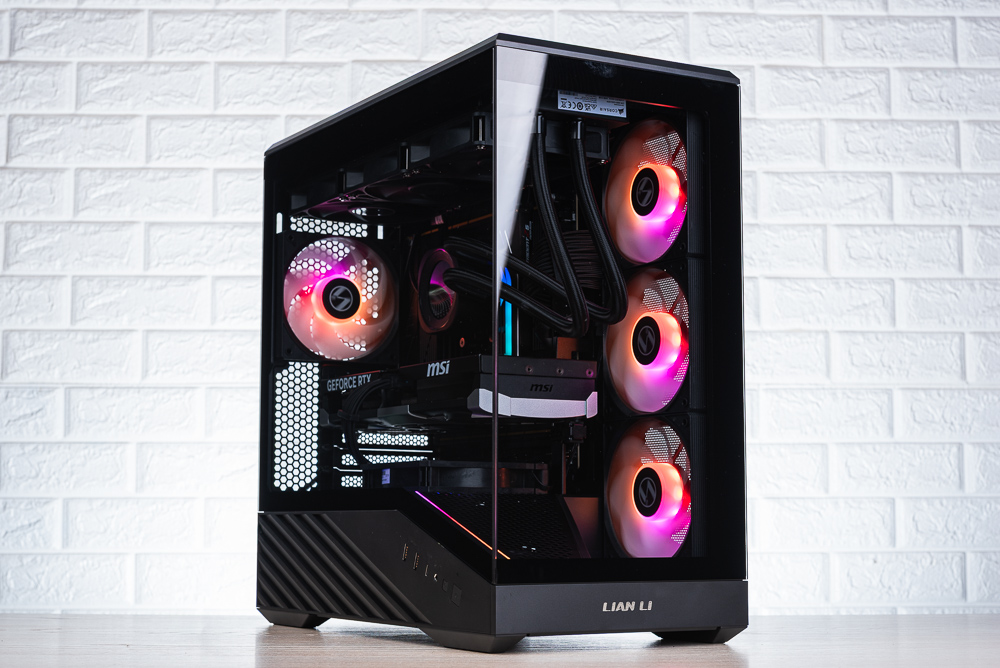

↑ 波浪 RGB 燈效。



總結與散熱

性價走向的 Vector V100R MINI 在 M-ATX 中塔機殼中，有著 270° 雙玻璃無 A 柱全景造型、個性斜切分艙，以及預裝 4 顆 ARGB 風扇與 ARGB 燈條，並支援背插主板、360mm 水冷等主流零件的相容性，而且台灣售價僅 NTD $1590 元，這性價確實沒話說。

但相對的，在體積縮小的情況下，Vector V100R MINI 機殼上方安裝 360mm 水冷時，需要注意冷排 + 風扇厚度應介於 50mm 左右，像是本次安裝的水冷加風扇厚度為 52mm，安裝後冷排緊貼主板的 VRM 散熱器；此外，若玩家安裝的記憶體屬於較高的 RGB 記憶體，這也會在組裝時遇到阻礙。

另一方面，個性斜切分艙搭配 RGB 燈條確實有型，但相對的分艙下前半部的空間無法有效利用，玩家在組裝時建議搭配 14-15cm 長度的小尺寸 ATX 電供，如此一來可讓機殼一樣保有 1 個 2.5 吋與 1 個 3.5 吋儲存裝置的安裝空間。

散熱測試，電腦待機時 9800X3D CPU 36.1°C、GPU 31.1°C；在 AIDA64 CPU 壓力測試下，CPU 溫度來到 53°C、MOS 44°C；緊接著 FPU 壓力測試下 CPU 溫度來到 83.4°C、MOS 53.5°C；CPU 壓力測試下 GPU 的溫度完全沒有變化。

接著針對 GPU 壓力測試，Speed Way Stress test 測試下 GPU 67.7°C / 記憶體 80°C；而遊戲電馭叛客 2077 4K MAX 測試讓 GPU 維持在 GPU 65.9°C / 記憶體 74°C。整體散熱表現相當出色，能夠滿足現代電競配置下的散熱需求。

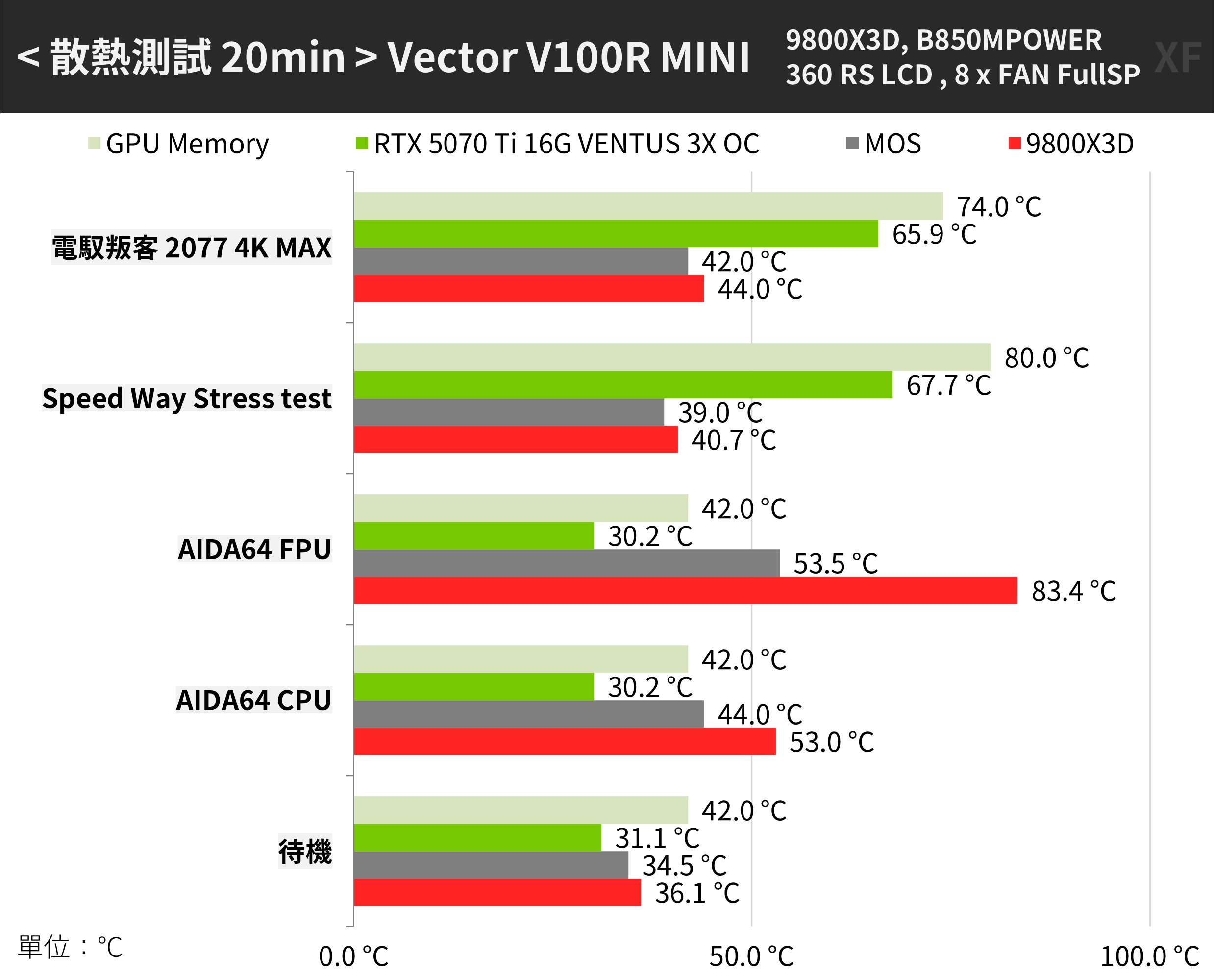

↑ Vector V100R MINI 散熱測試。
