AMD Ryzen Inside！ QNAP TS-H1277AFX 網路儲存伺服器開箱測試 | 相容12槽位2.5吋、為數位創作者而生的高速雲端存儲空間

QNAP TS-H1277AFX 採用了最新的 Ryzen 7 9000 系列處理器，擁有 8c16t 的規格以及 5.5 GHz 的最高頻率，以及 AMD Radeon Graphics 整合式顯示晶片，不管是硬體性能還是轉碼能力都十分強勁；並且這是一台專為影音創作需求所打造的機型，多達 12-bay 的 2.5 吋硬碟空間專為固態硬碟所設計，再搭配 2.5 GbE 與 10 GbE 各兩條的有線網路、三條 PCIE 4.0 擴充，讓有大檔傳輸與大容量儲存需求的創作者們能夠完美的使用。



規格：
CPU：AMD Ryzen 7 9700X 8 核心/16 執行緒 3.8 GHz，最高可達 5.5 GHz
GPU：AMD Radeon iGPU
支援：加密引擎(AES-NI)、硬體加速轉檔
系統記憶體：32 GB UDIMM DDR5 ECC (1 x 32 GB)
記憶體支援：4 x DDR5 UDIMM、最大支援 192 GB (4 x 48GB)
快閃記憶體：4 GB (雙啟動作業系統防護)
硬碟插槽數：12 x 2.5 吋SATA 6Gb/s
網路：2 x 10GbE、2 x 2.5GbE
PCIe 插槽：1個Gen 4 x 4、2個Gen 4 x 8 (可額外連接 25GbE 網卡或 M.2 硬碟)
USB：1 x USB 3.2 Gen 1、2 x USB 3.2 Gen 2 (1x Type-C 含 DPI)
顯示輸出：1 x HDMI™ 1.4b
尺寸：157.2 × 368 × 362 mm
重量：8kg
電源供應器：最低 500W，100-240V
功耗：一般運作模式102.54 W
風扇：2 x 92mm，12VDC
保固：5年



QNAP TS-H1277AFX 網路儲存伺服器開箱

QNAP TS-H1277AFX 採用了 8 核心 16 線程的 Ryzen 7 9700X 處理器，基礎頻率 3.8 GHz，最大超頻 5.5 GHz，全新的 Zen 5 架構處理器帶來了性能與能效的雙重提升，同時也搭載了 AMD Radeon Graphics 整合式顯示晶片，能夠滿足畫面出書與影片邊解碼的需求。

TS-H1277AFX 能夠安裝12顆 2.5 吋 SATA 6Gb/s 硬碟，並針對 SSD 做了最佳化，讓效能、儲存效率與使用壽命更好、更耐用；內建兩個 2.5GbE 和兩個 10GbE 有線網路，同時還保留了一個 PCIe 4.0 x4 與兩個 PCIe 4.0 x 8，能夠擴充 M.2 固態硬碟與 25 GbE 網卡，滿足創作者大容量存儲與高速傳輸的需求。

▲ QNAP TS-H1277AFX 外箱

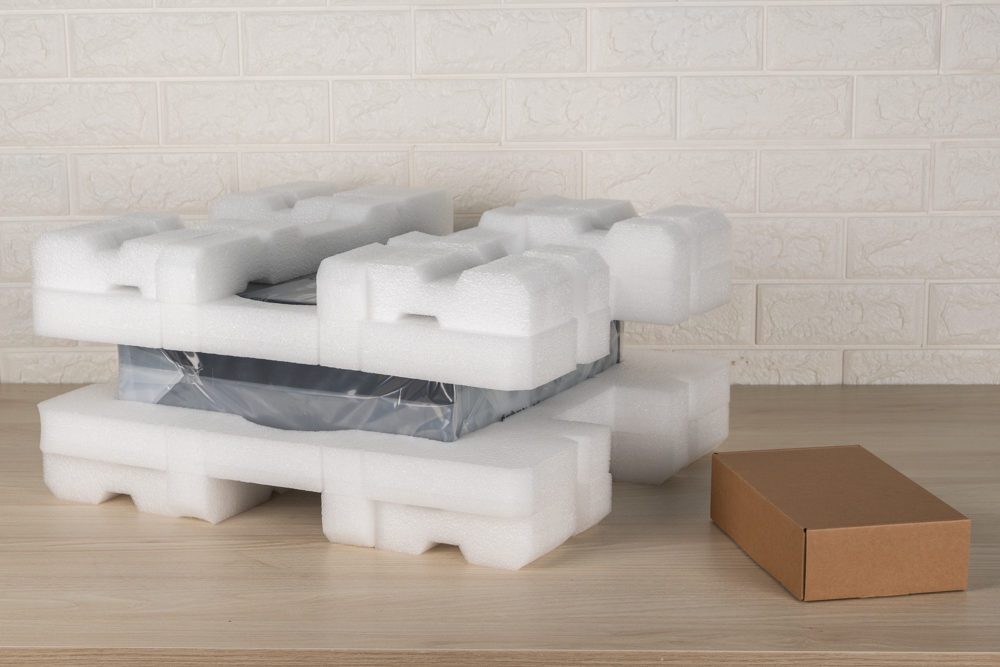

▲ 機身有泡棉緩衝保護，配件額外收納於小紙盒中

▲ NAS 本體

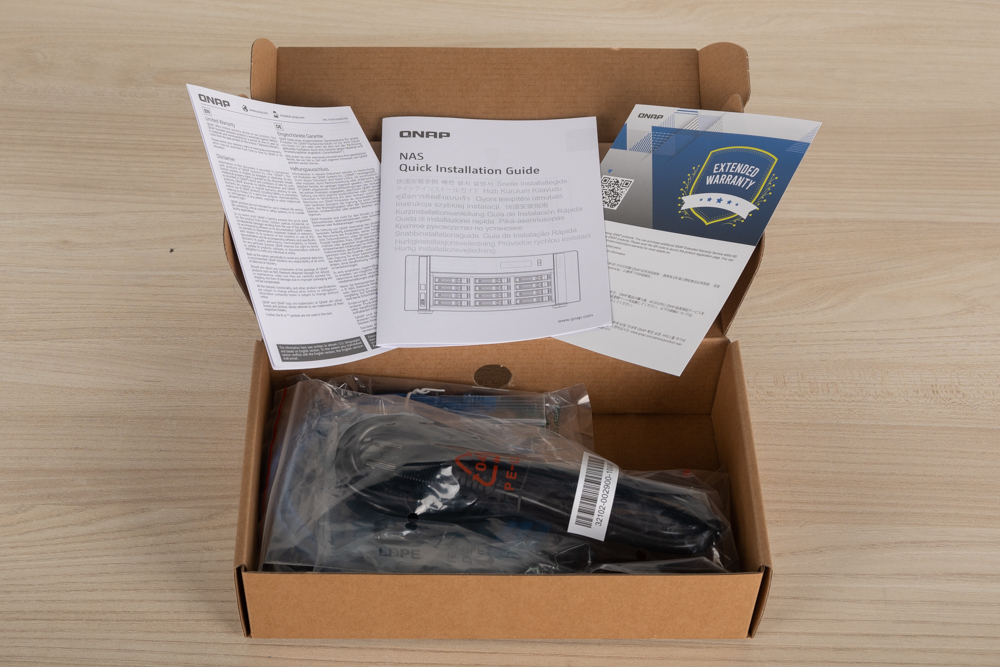

配件盒中安放了保固聲明、快速安裝手冊、Cat 5E 與 Cat 6A 網路線、電源線、硬碟螺絲以及用於鎖定硬碟槽的小鑰匙。

▲ 配件一覽

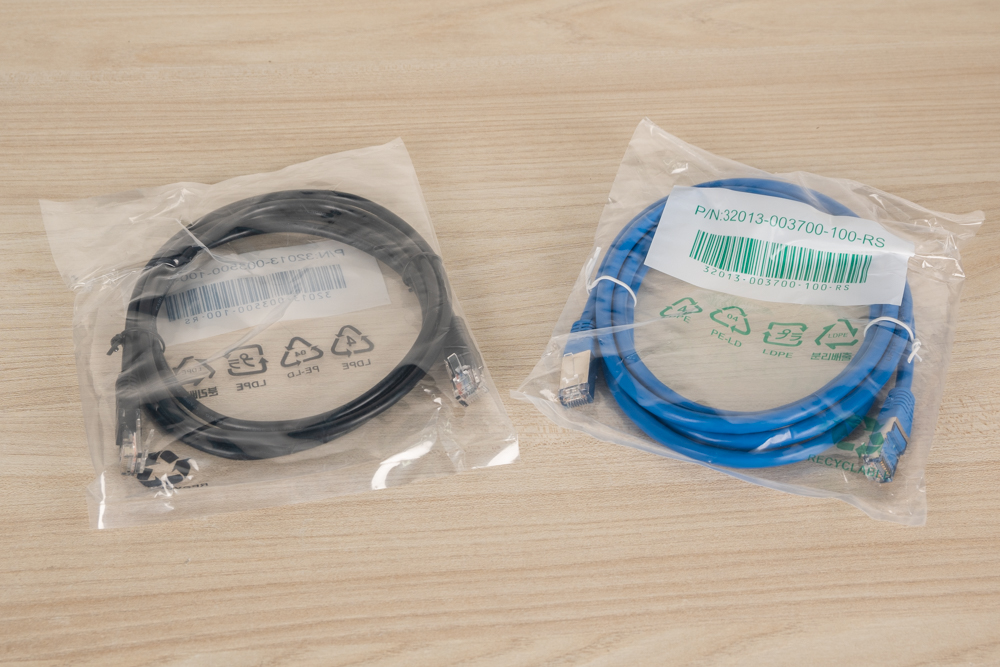

▲ 兩條網路線，分別對應兩種傳輸速度

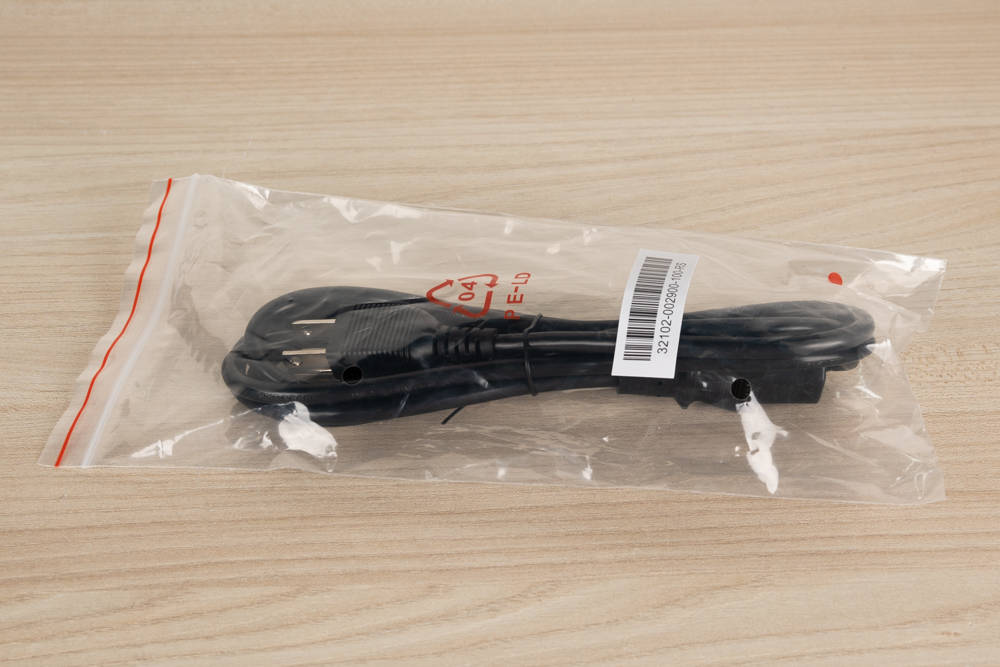

▲ 3孔電源線

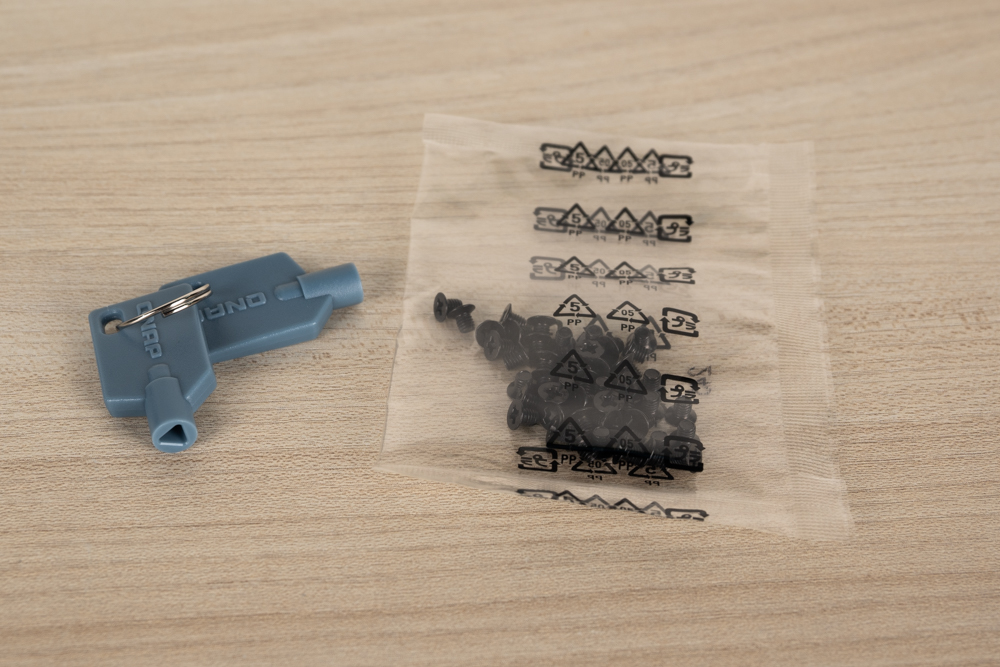

▲ 硬碟螺絲與小鑰匙

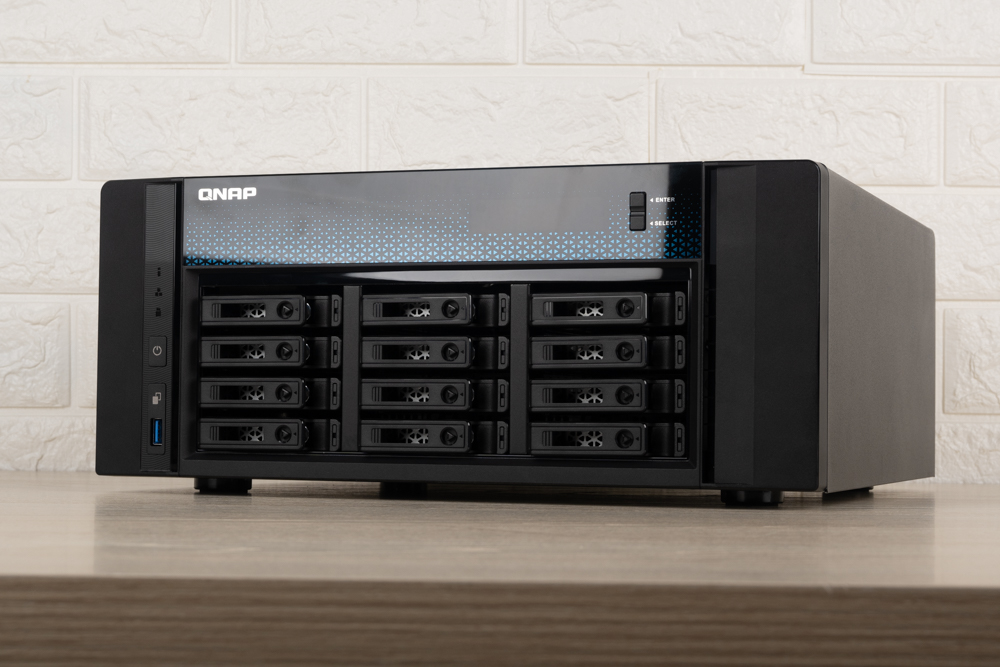

來到機身的前方，12 Bay 硬碟架直接裸露於外面，電源開關、指示燈與 USB 3.2 Gen 2 位於左側，右上則有選擇與確認鍵。

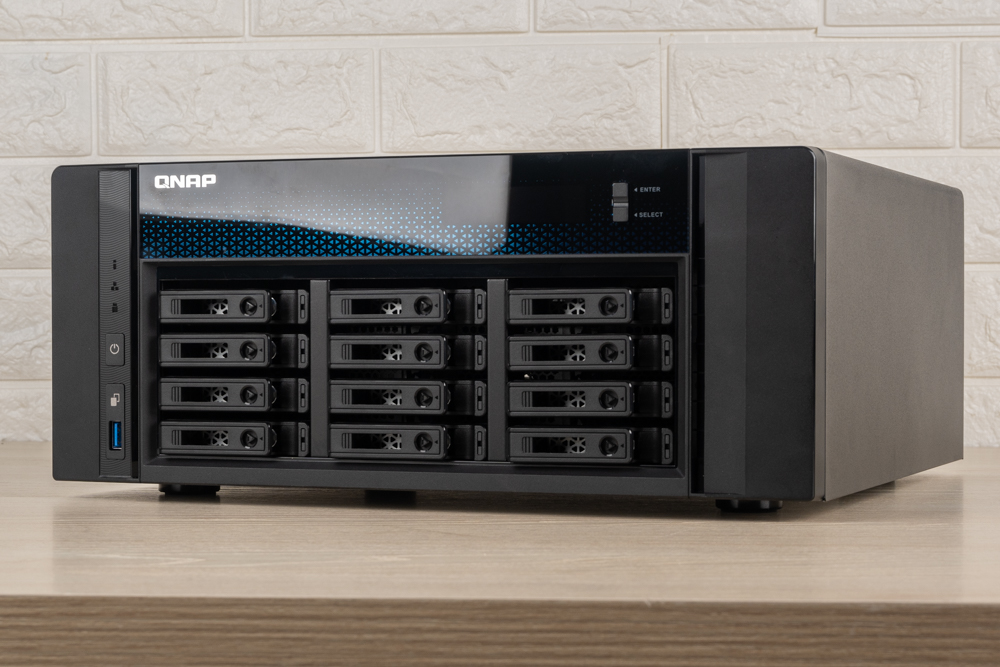

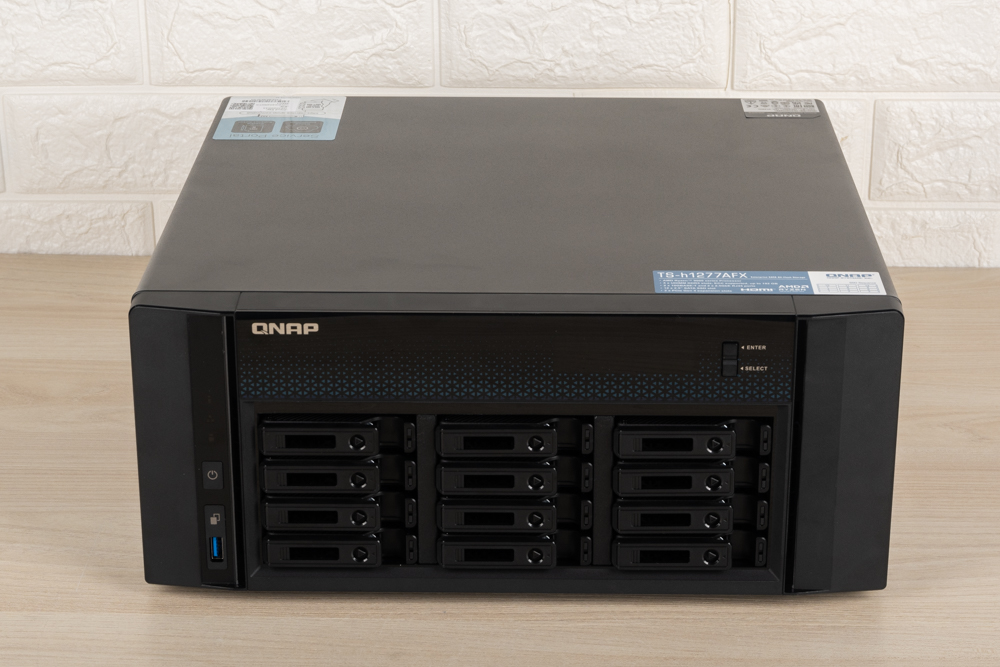

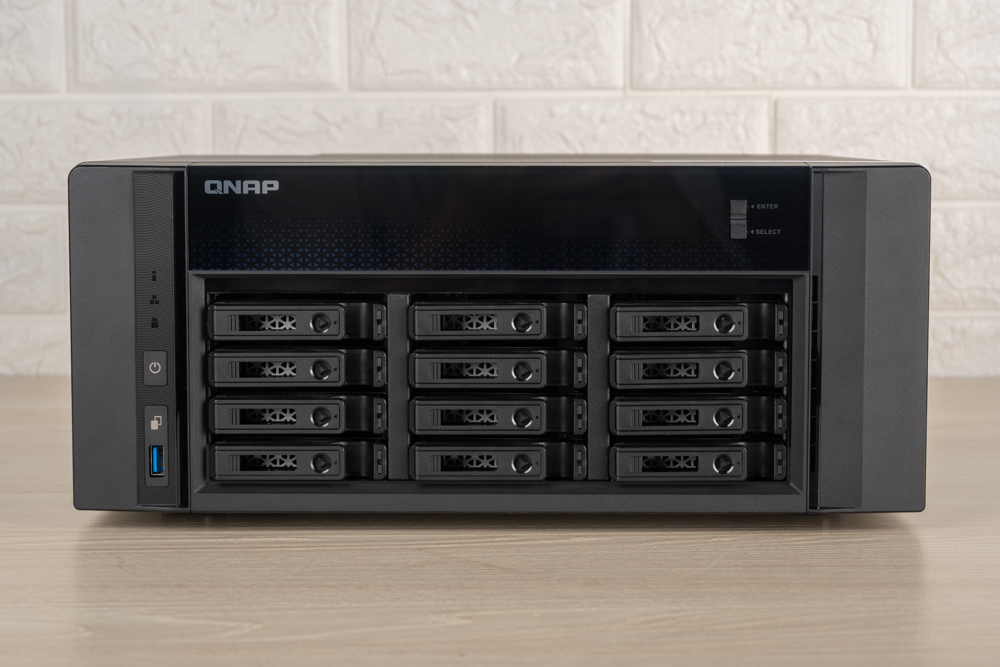

▲ TS-H1277AFX 正面

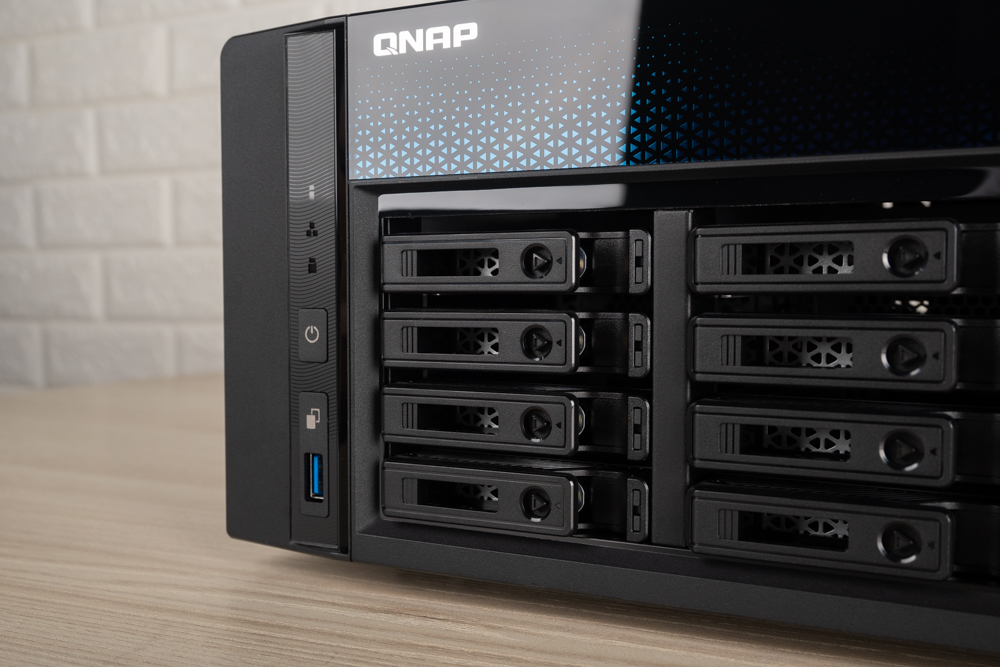

▲ 開關、正面 USB 孔與指示燈

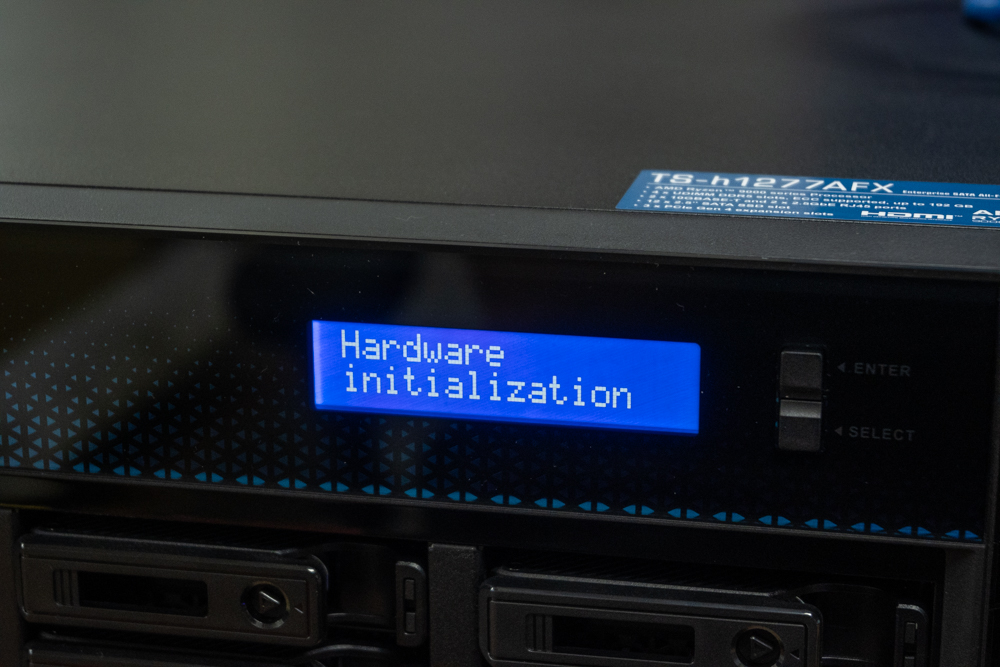

▲ 選項按鍵旁邊還有一個螢幕，可以簡單地顯示當前狀態與進行簡單的操作



硬碟托架為全快拆式，往外拉動手柄即可取出，NAS 本身支援熱插拔功能，允許在開機狀態對應疊進行操作與更換；硬碟的安裝也採用了快拆設計，托架一側的塑膠卡扣可以方便的固定住硬碟的鎖孔，也可以使用螺絲將硬碟直接鎖在托架上。

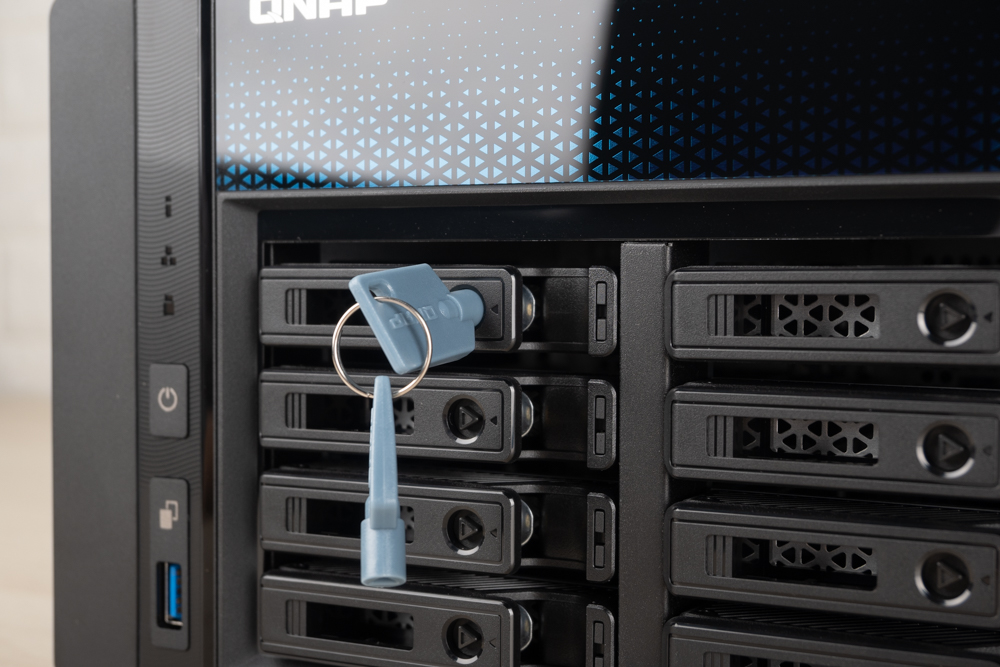

▲ NAS 前方的硬碟托架，可以使用隨附的鑰匙進行鎖定

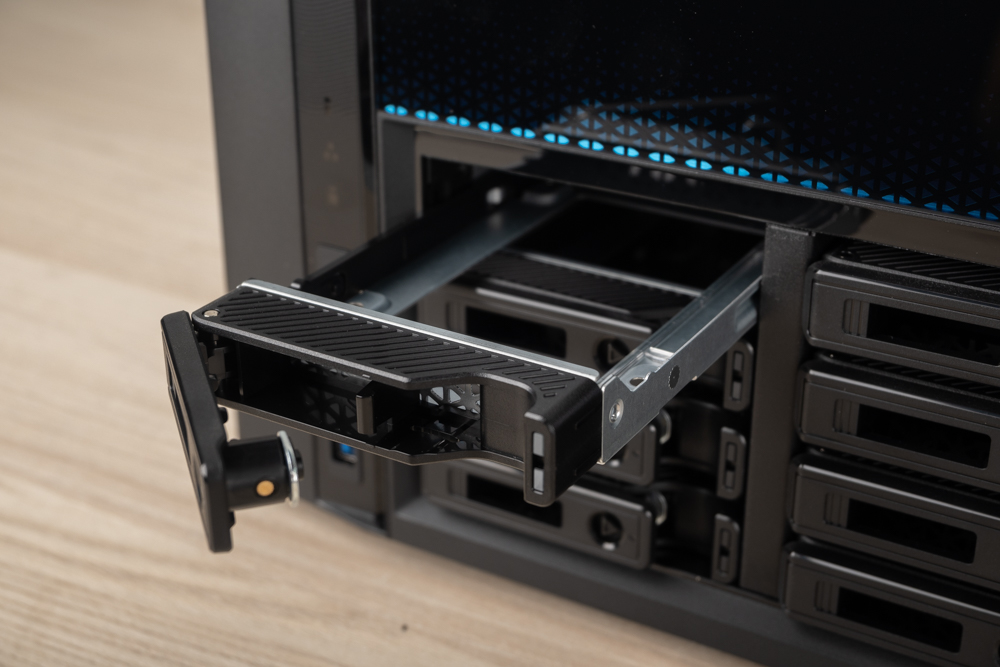

▲ 拉動手柄即可取出硬碟托架

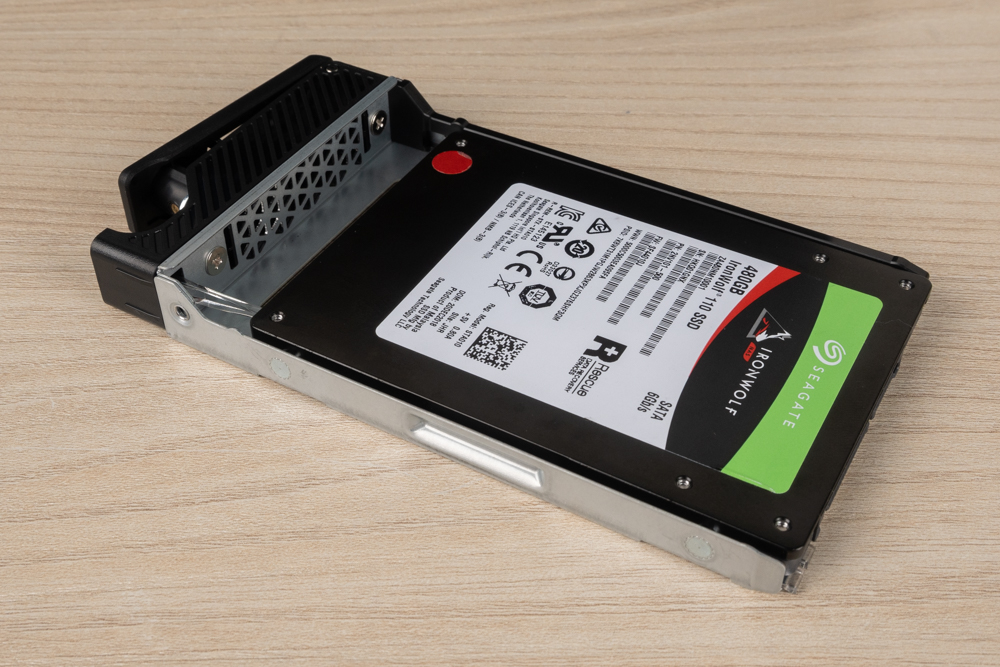

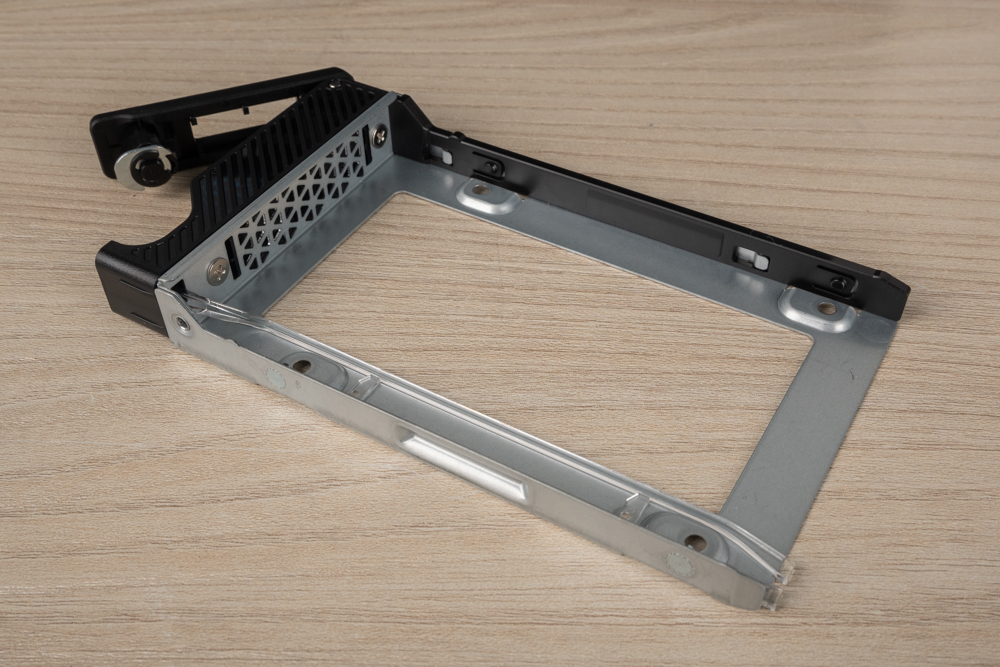

▲ 硬碟托架，黑色的一邊為快拆卡扣，另一邊有光纖燈條用於傳導硬碟讀取燈

▲ 硬碟安裝示意圖

▲ 硬碟正常安裝後指示燈就會亮起，並依照讀取狀態出現閃爍



再來輪到了機器頂端，在最上方印有了產品型號的貼紙，與重要的 Service Portal，初次設定除了可以使用網路安裝、掃描 QR-Code，也可以直接安裝 Qfinder Pro 自動搜尋區網內的 NAS，並引導至安裝頁面。

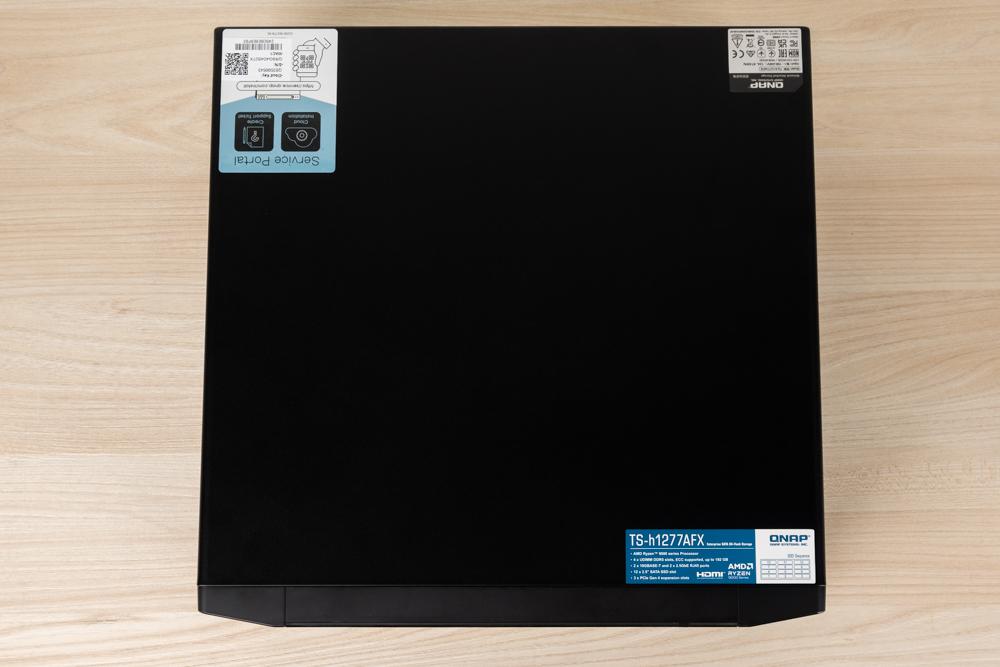

▲ 機器上方

▲ Service Portal

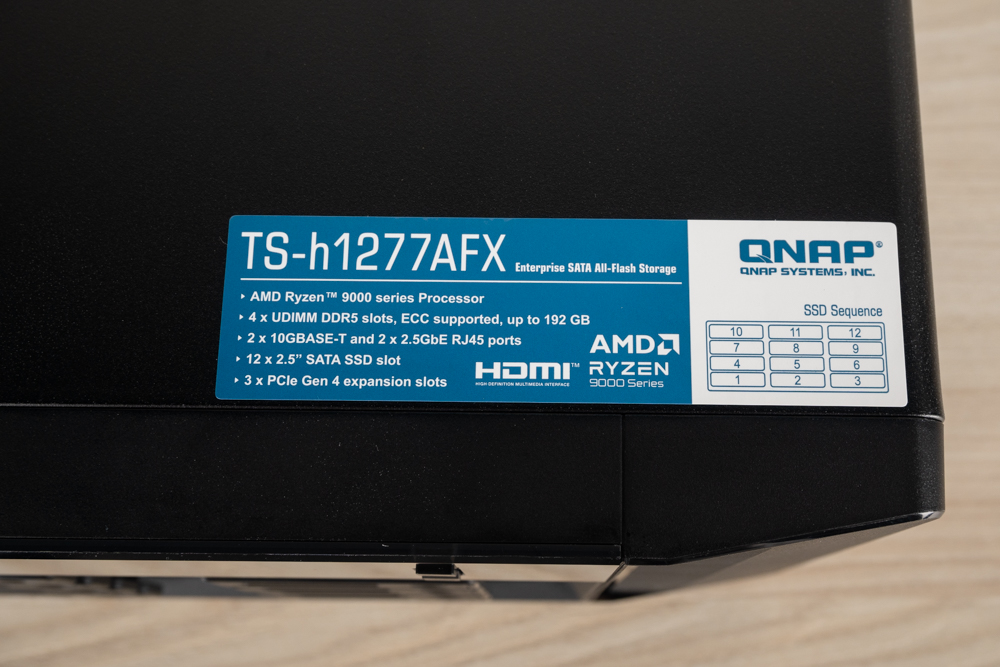

▲ 型號貼紙，也標示了硬碟編號與對應位置

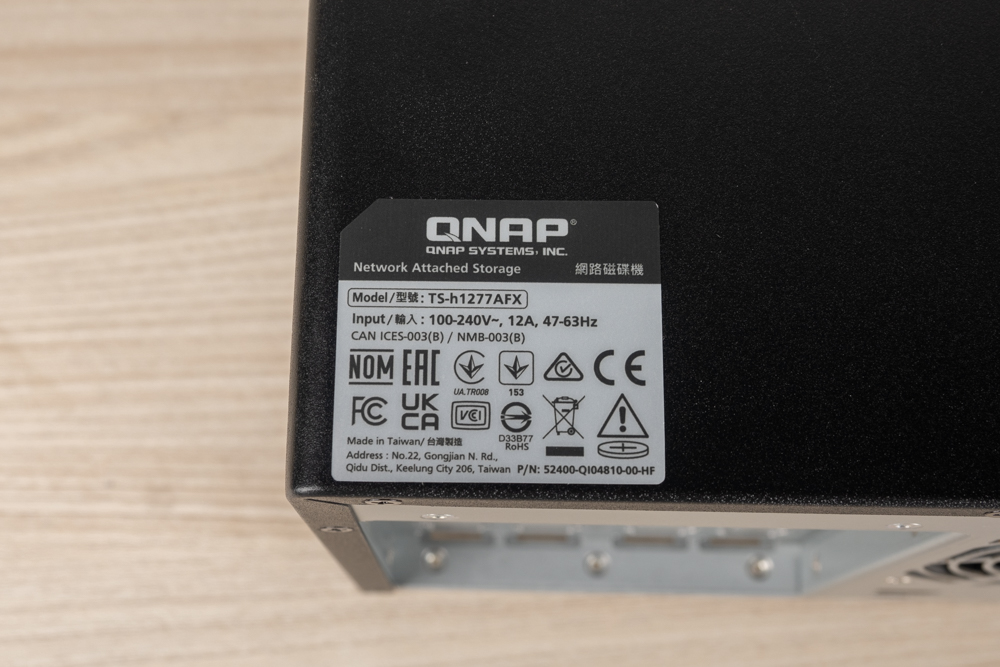

▲ 產品標籤，產地為台灣，並能直接輸入 100V ~ 240V 的電壓

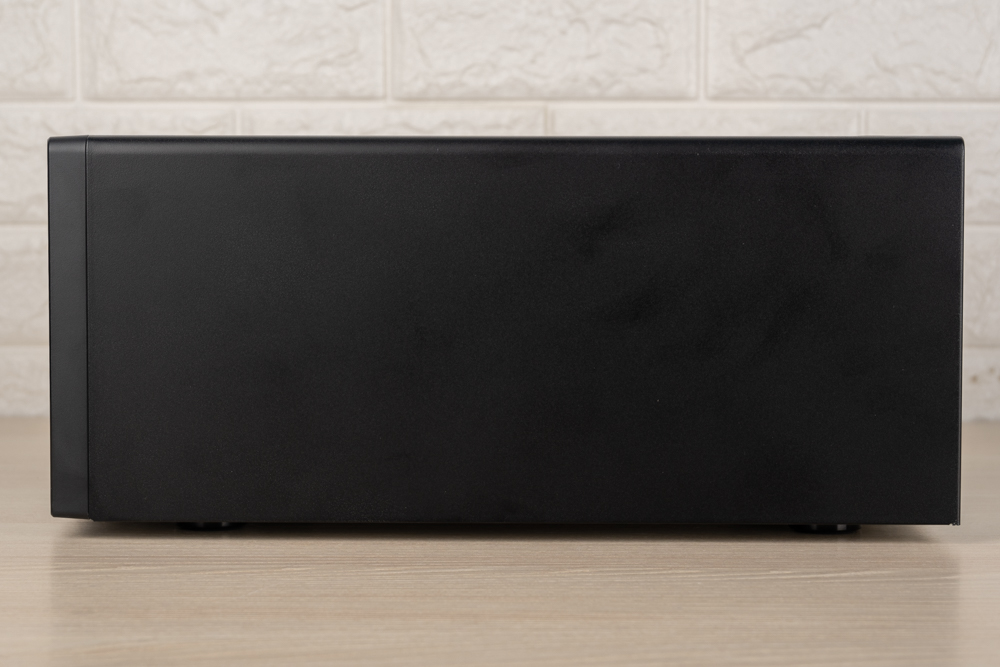

機身的左側與右側就比較沒什麼特別的了，左側為完全封死，右側則有一個電源供應器的散熱進風口。

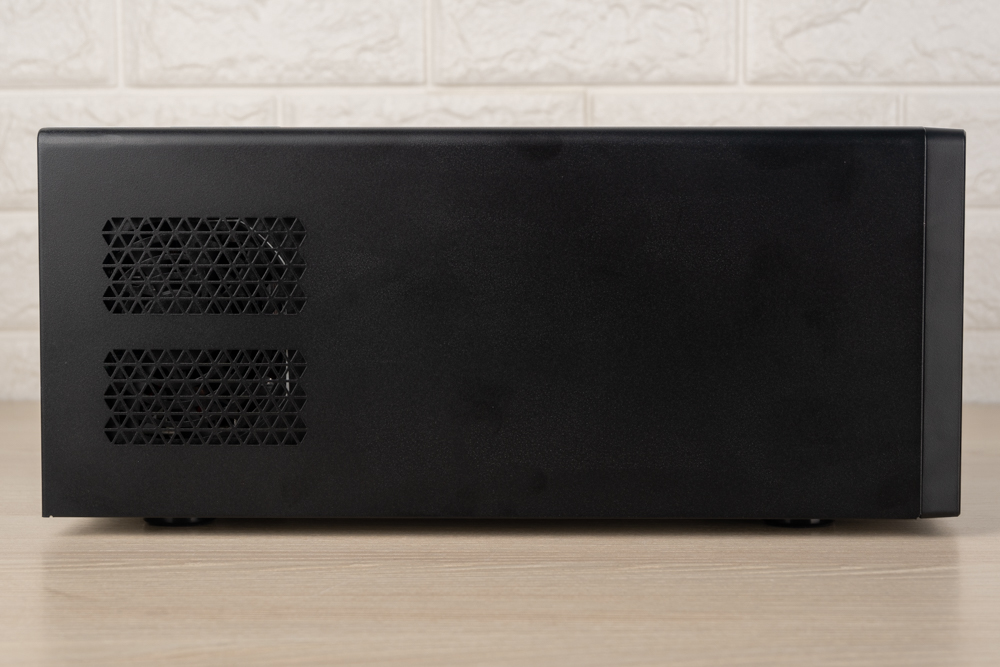

▲ 機身左側

▲ 右側的進風口



來到機器的後方，兩個 9 公分的巨大風扇負責將機身內的發熱抽出外面；後方的 I/O 則有一個 HDMI、一個 USB Type-C 與 Type A、兩個 2.5 GbE 有線網路、兩個 10 GbE 有線網路，以及電源輸入插座，兩種網路連接埠之間還有用於重置系統的按鈕，需要用細長的物體伸入才能按到；左側還留了四槽的全高檔板可供安裝介面卡使用。

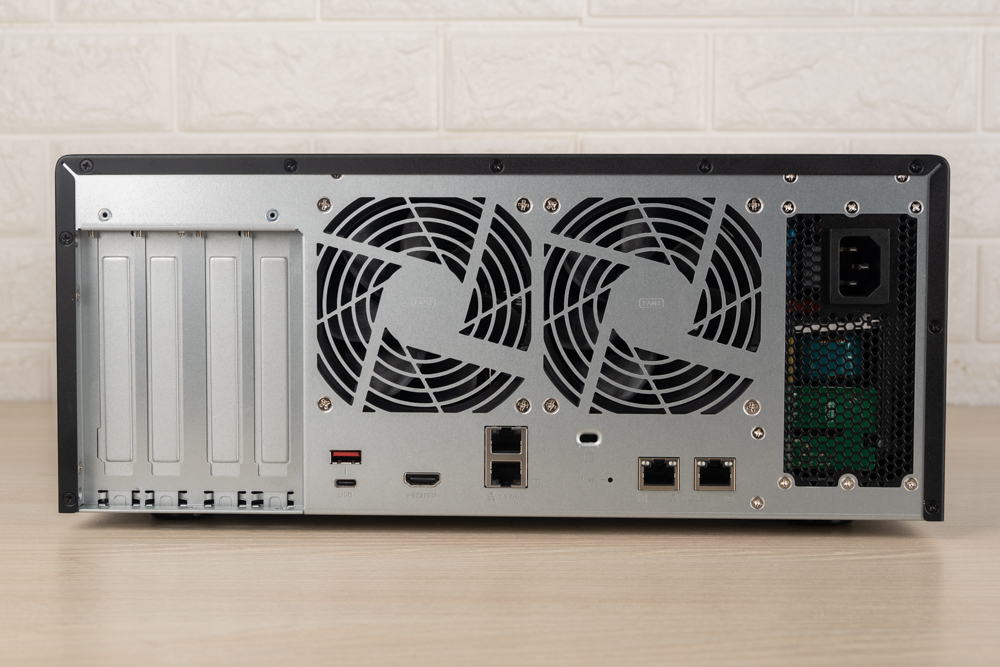

▲ 機器後方的設計與普通的電腦機殼有幾分相似

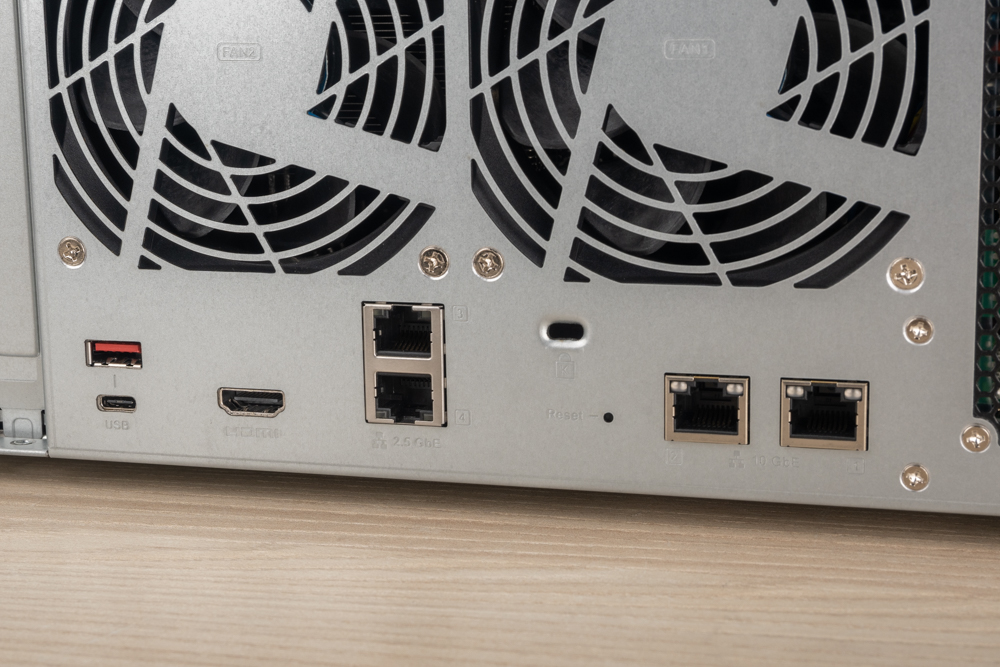

▲ 兩個 USB、一個 HDMI 與四個乙太網路連接埠



最後來到機身底部，裸露的機身底板就沒有額外塗裝，四角皆有圓形的腳墊設計。

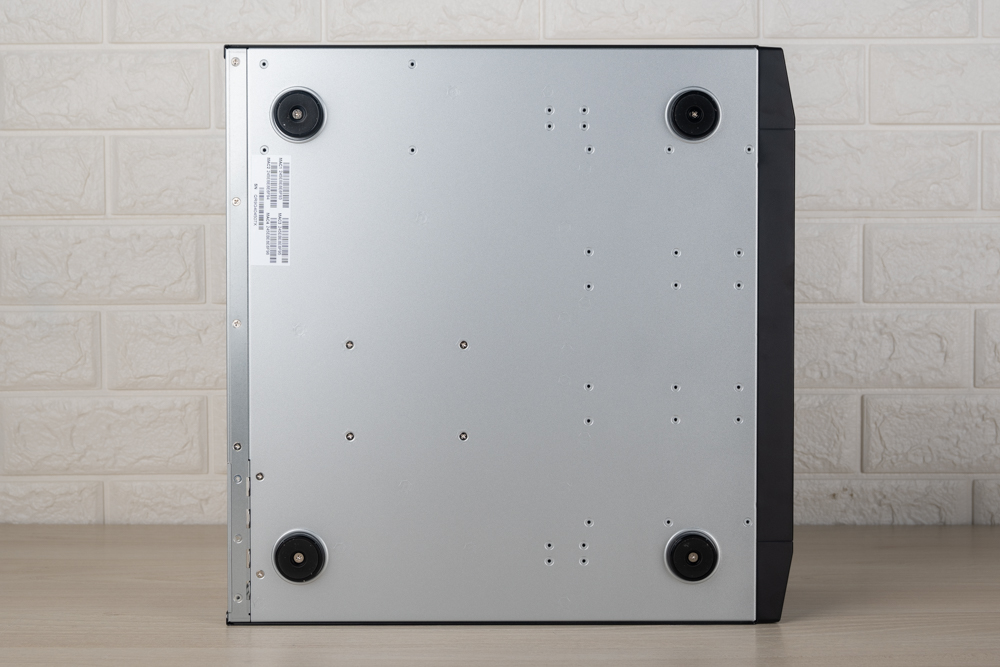

▲ 機器底部



QNAP TS-H1277AFX 網路儲存伺服器內部設計

看完了外觀，就讓我們將視線轉向機器內側，一窺這台性能強大的網路儲存伺服器都用了什麼好料。拆解外殼的步驟十分容易，僅須從後方將外面一圈的固定螺絲鬆開，即可卸下。

TS-H1277AFX 的內部設計與個人電腦有些相似，不過布局方向相反。

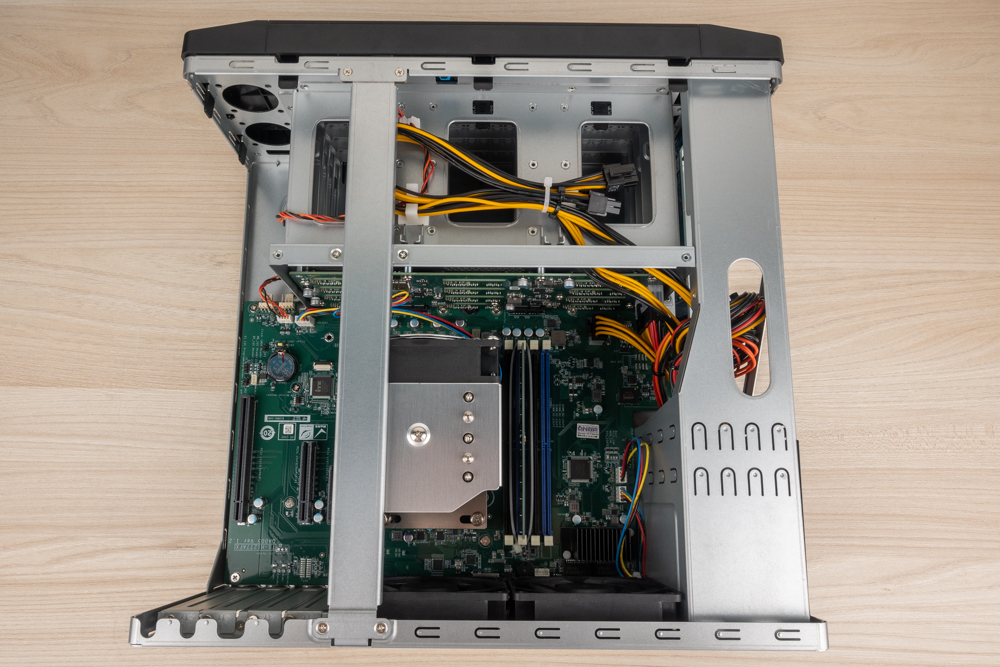

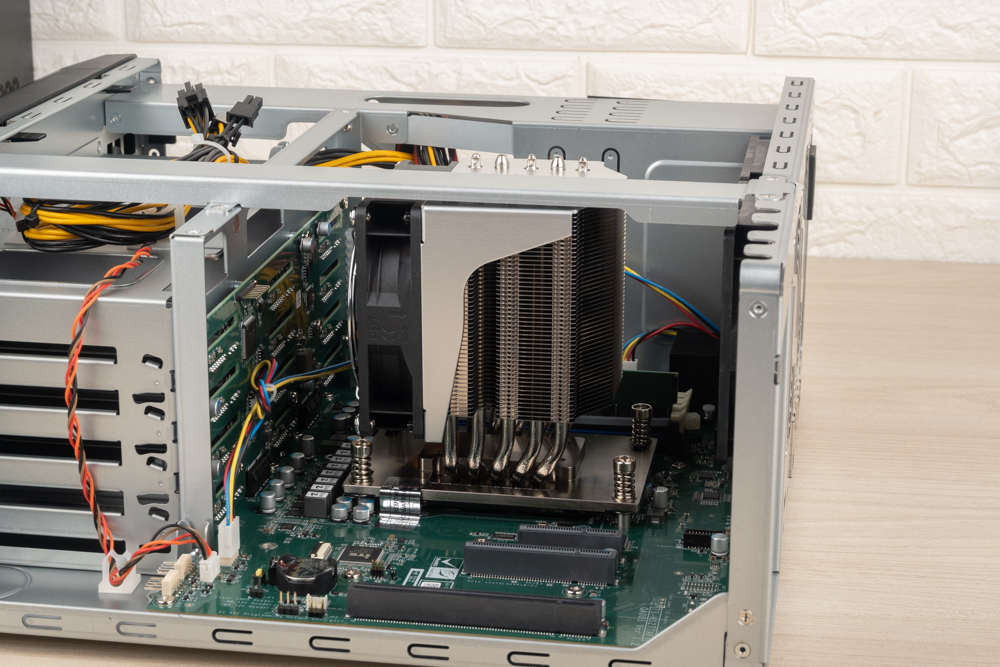

▲ TS-H1277AFX 內部設計

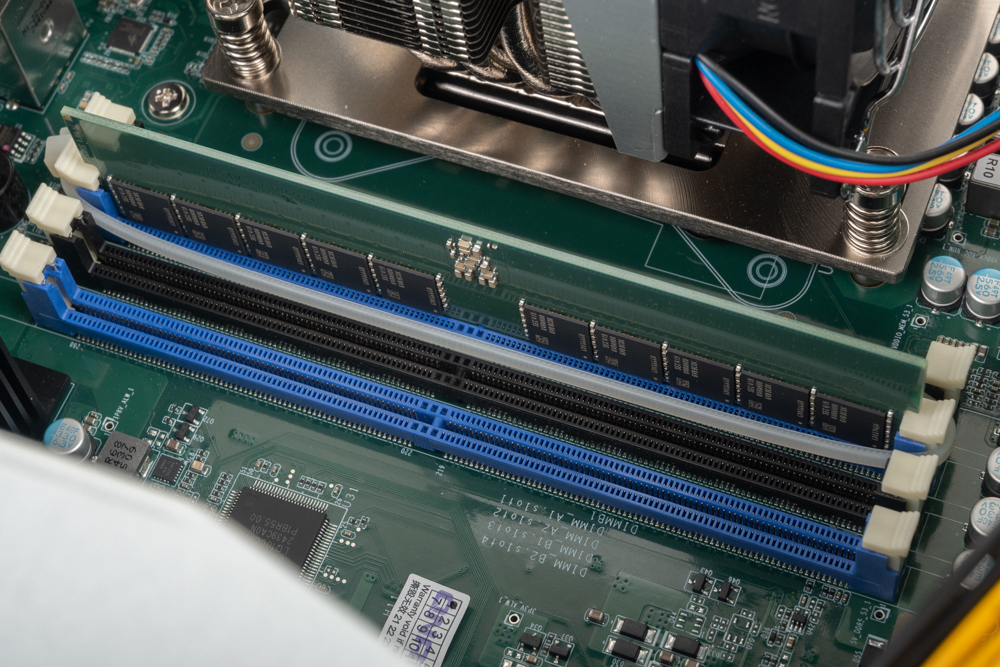

Ryzen 7 9700X 處理器透過五熱管的單塔散熱器進行散熱，對於這個功耗的處理器來說十分豪華；處理器旁邊則是四個 UDIMM 記憶體插槽，預先安裝了一條 32GB 的 DDR5 ECC 記憶體。

▲ 單塔散熱器上配備了一顆 9 公分風扇，將熱風直接從機體後方吹出

▲ 預先安裝的記憶體使用束帶固定住卡扣

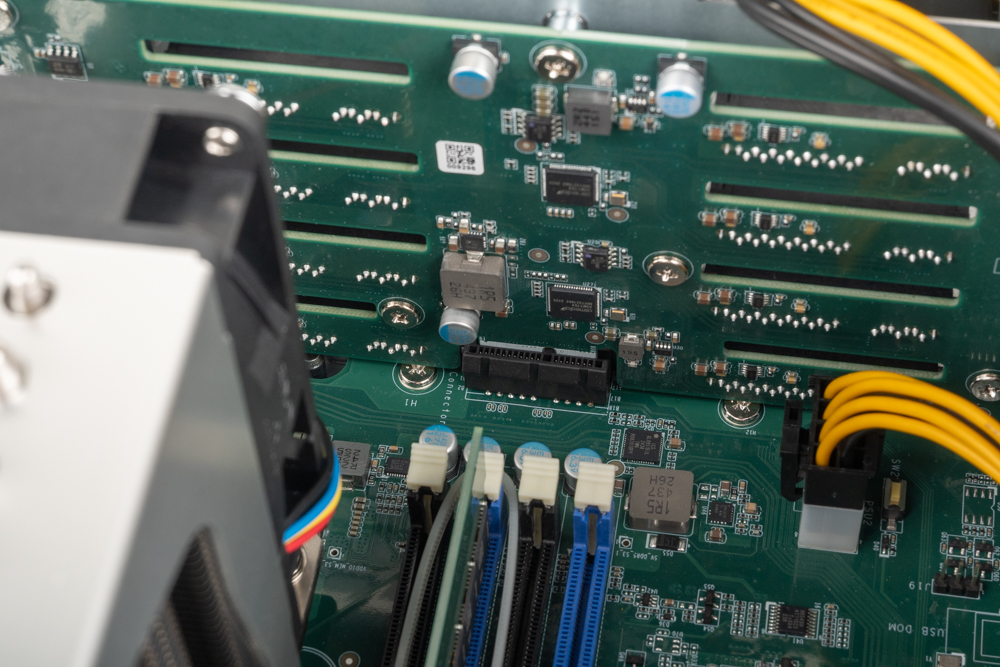

硬碟轉接板透過了兩個 PCIe x4 連接主機板，插槽旁邊則安裝有 XL0851EIL PCIe 控制器。

▲ 硬碟轉接板連接部份



PCIe 擴充槽的部分，TS-H1277AFX 提供了三組 PCIe 4.0 連接埠，其中第二個插槽在第一個插槽被使用時會降速為 PCIe 4.0 x 4，而第三組插槽雖然設計為 x16，但實際上規格為 PCIE 4.0 x 8；上方兩個插槽都採用了後方開槽的設計，可以安裝比插槽更長的介面卡。

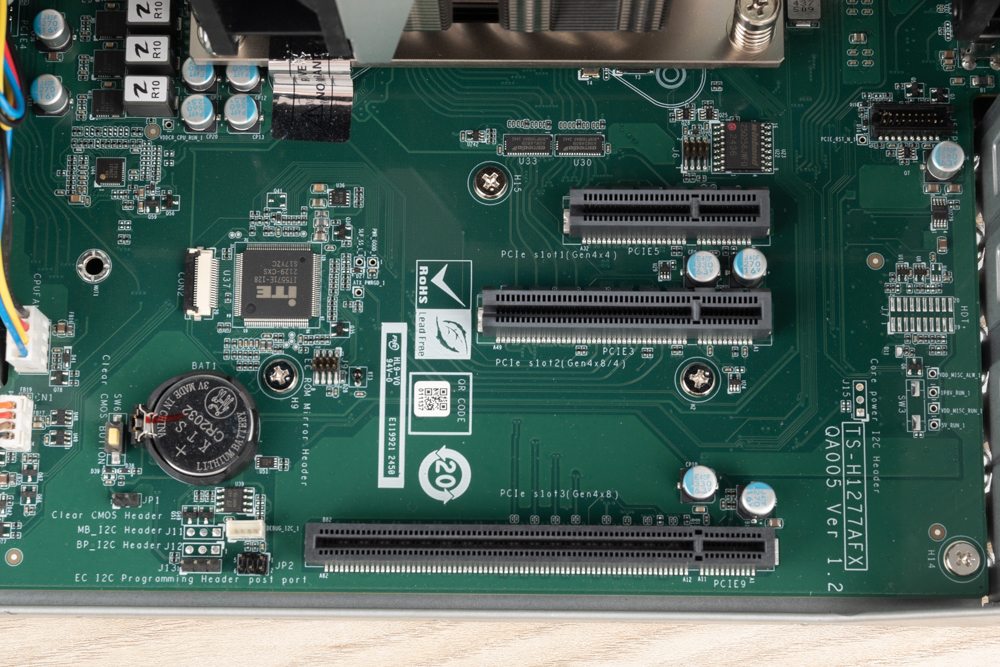

▲ PCIe 插槽，旁邊裝有兩顆 ASM2480B 用於切換 PCIe 通道



電源供應器位於機身最右側，直接從外面單獨進排風，此電源供應器還額外提供了一個 8pin 與一個 6pin 的 PCIe 供電。

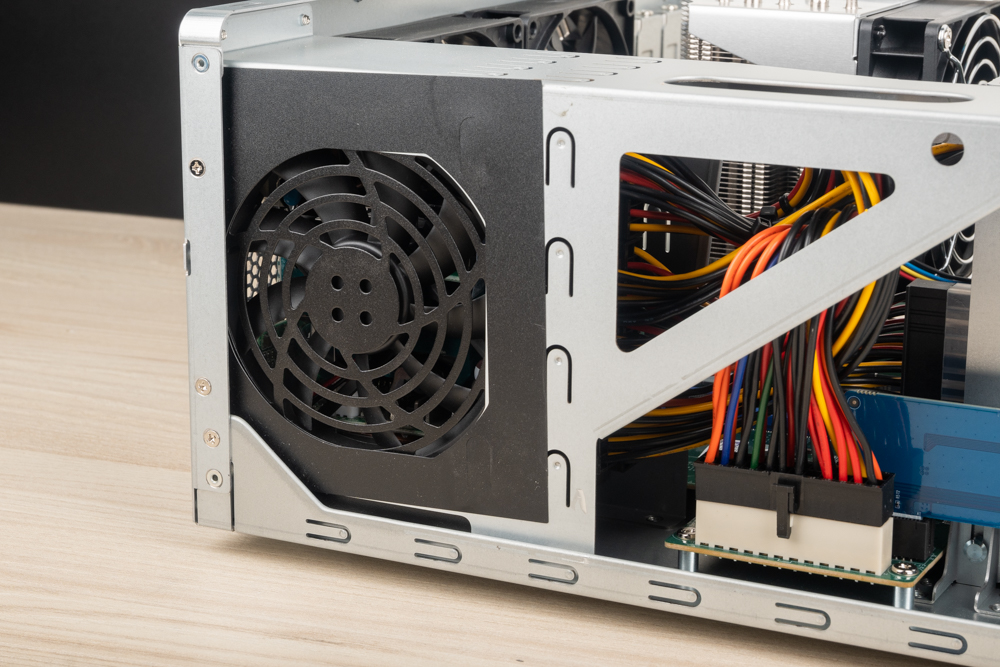

▲ 電源供應器

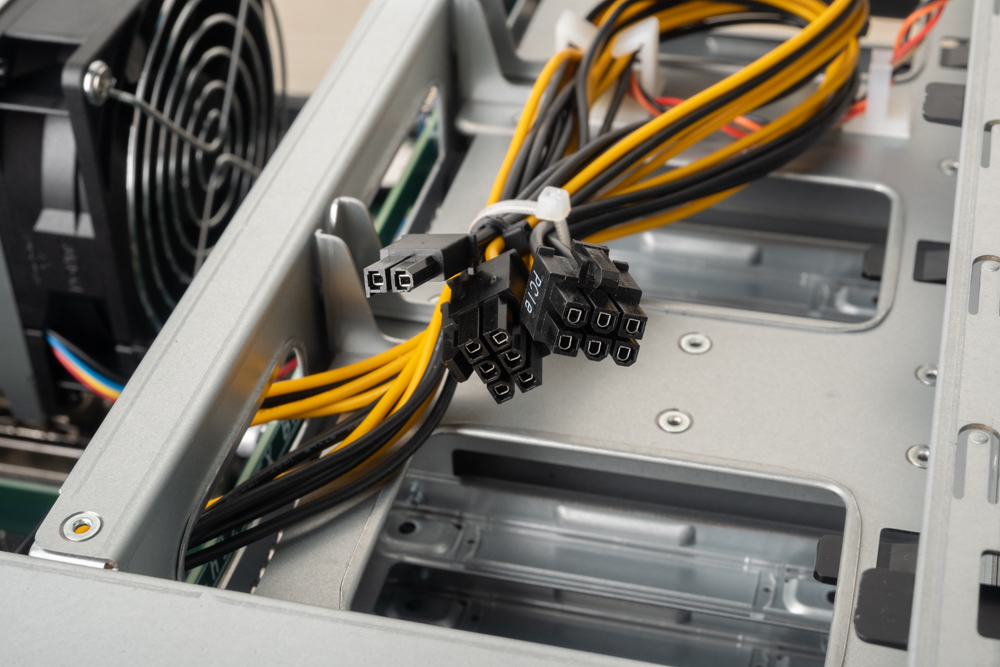

▲ PCIe 供電線



QNAP TS-H1277AFX 初次設定與使用

第一次安裝 NAS 卻一直找不到登入頁面嗎？QNAP 提供了 QNAP Qfinder Pro 軟體，能夠直接幫助掃描區域網路內的所有 QNAP 裝置，並引導至設定介面來進行初次的安裝與設定。

首先設定 NAS 名稱、使用者名稱與密碼，以及系統時間、自動 IP 或固定 IP 連線，最後設定完畢會有總覽頁面，若沒問題按下套用即可。

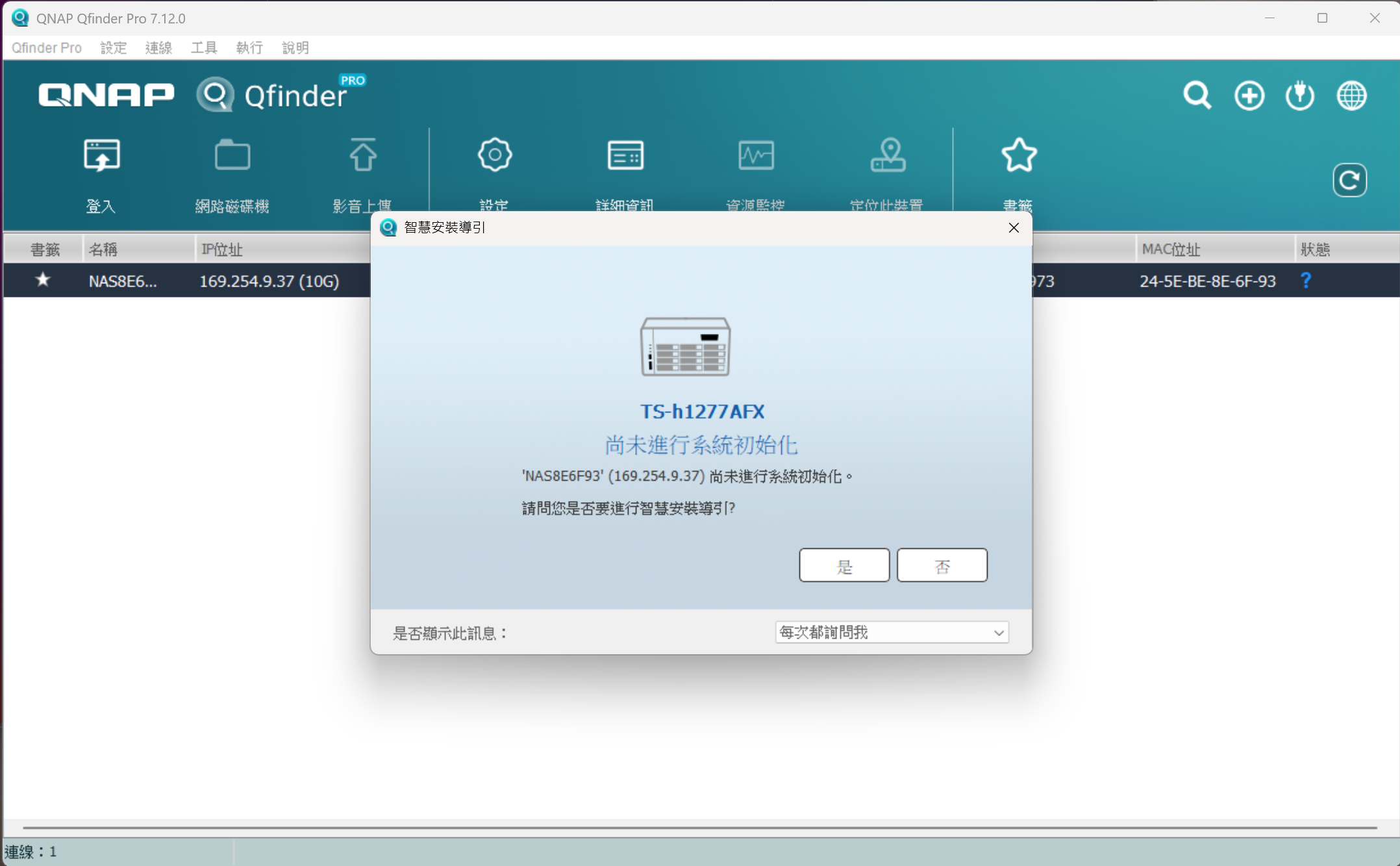

▲ 透過 QNAP Qfinder Pro 尋找區域網路中的 NAS

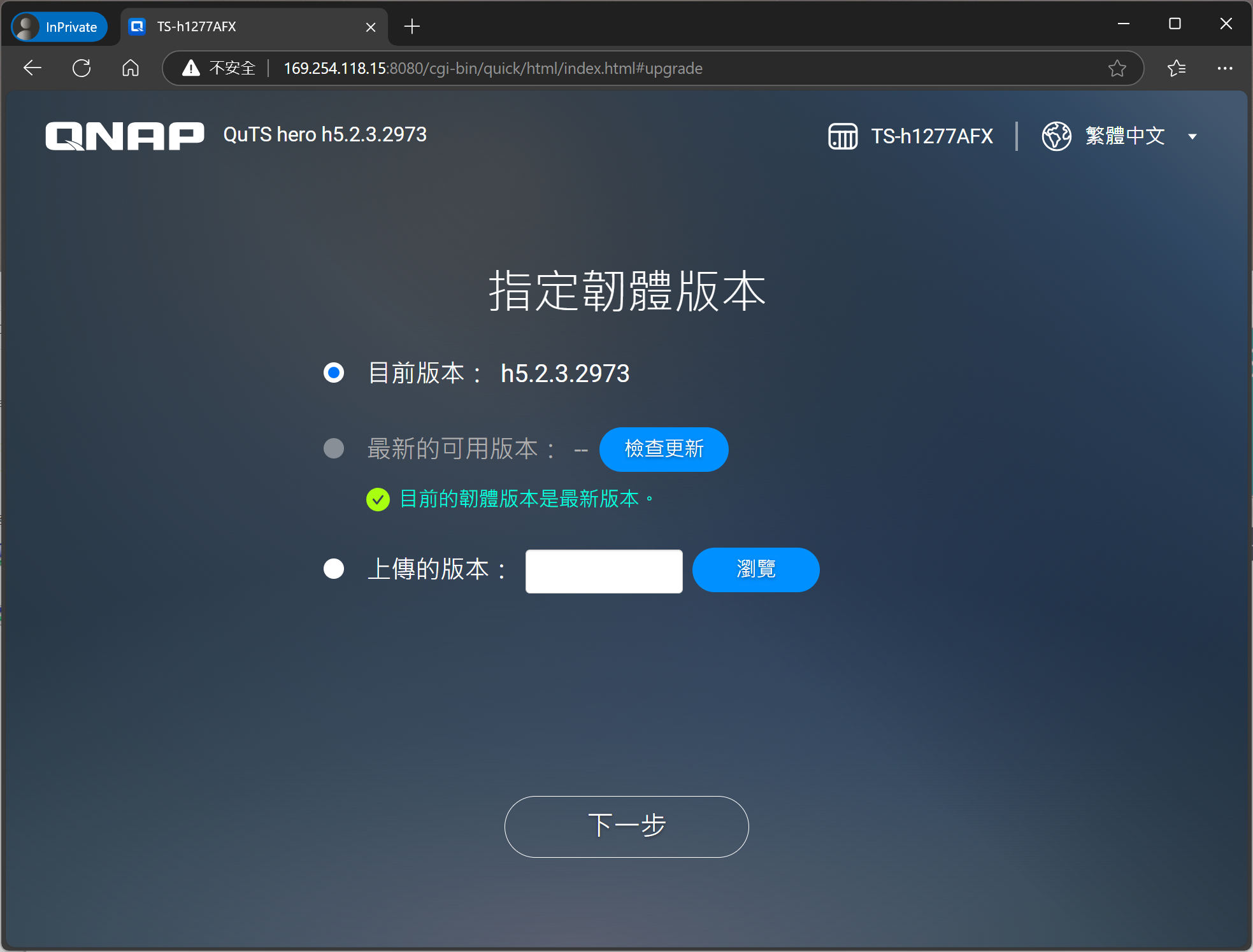

▲ 初次設定可以指定韌體版本

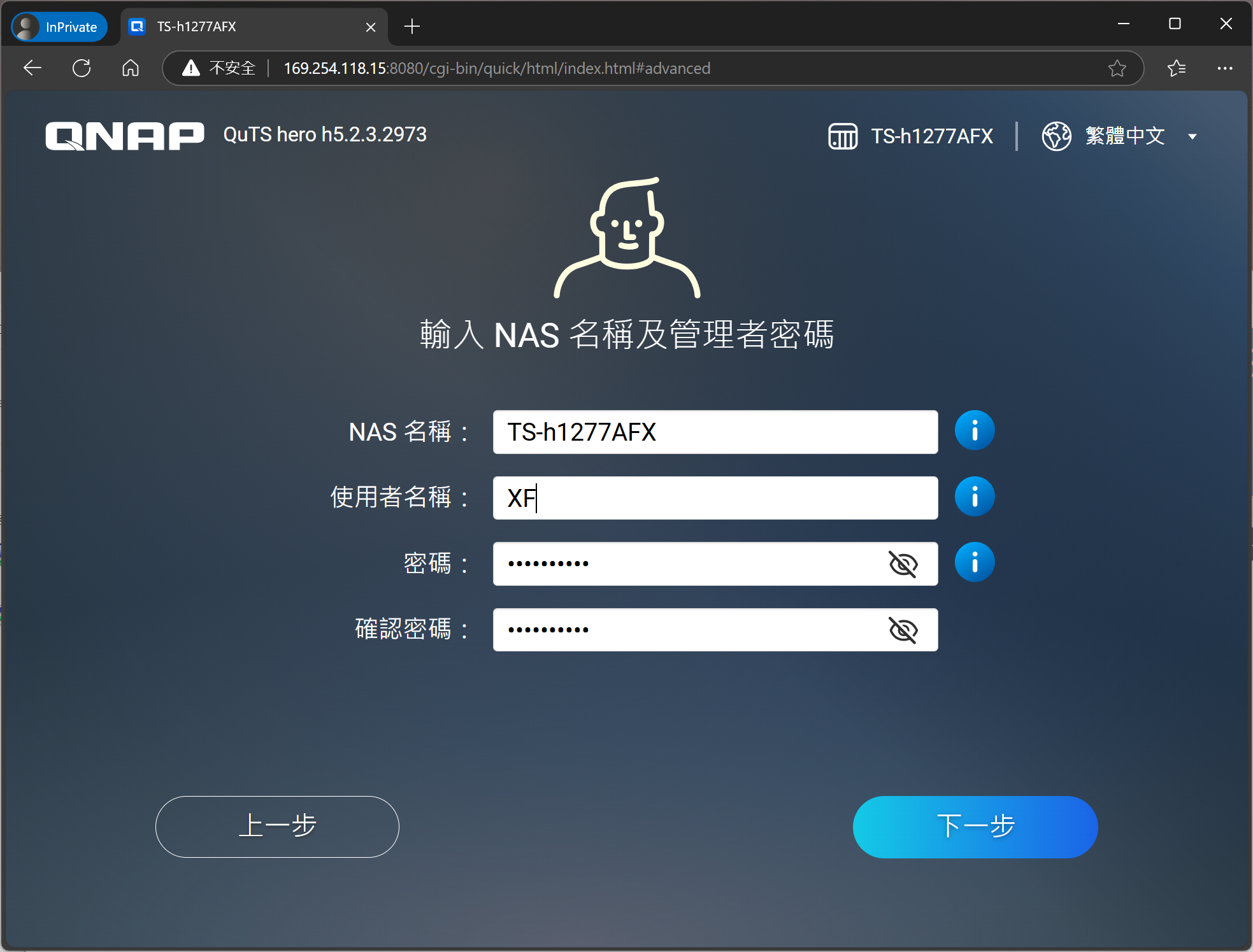

▲ 設定裝置名稱、管理員與密碼，QNAP 的預設管理員帳戶是 admin 而非 root

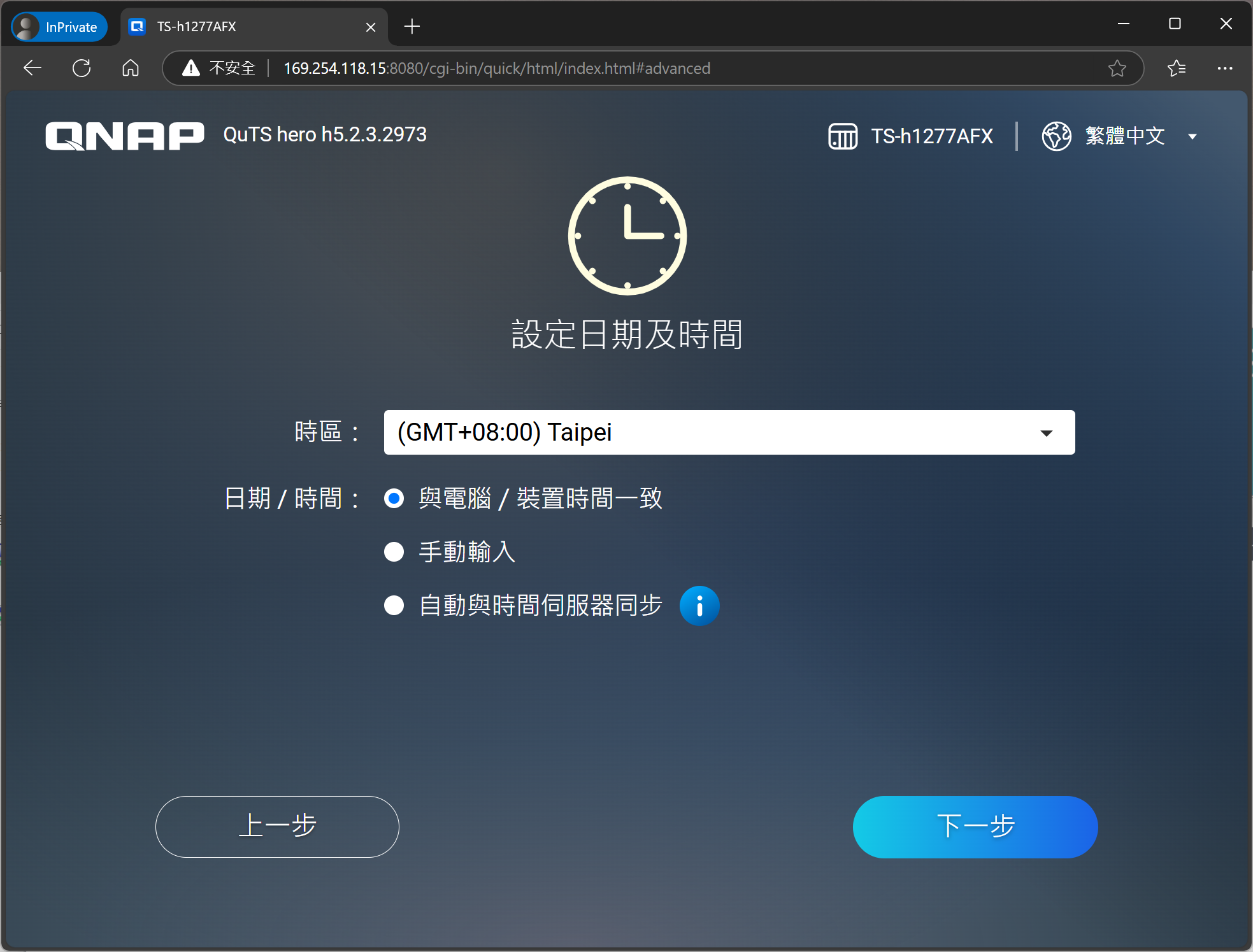

▲ 設定時間

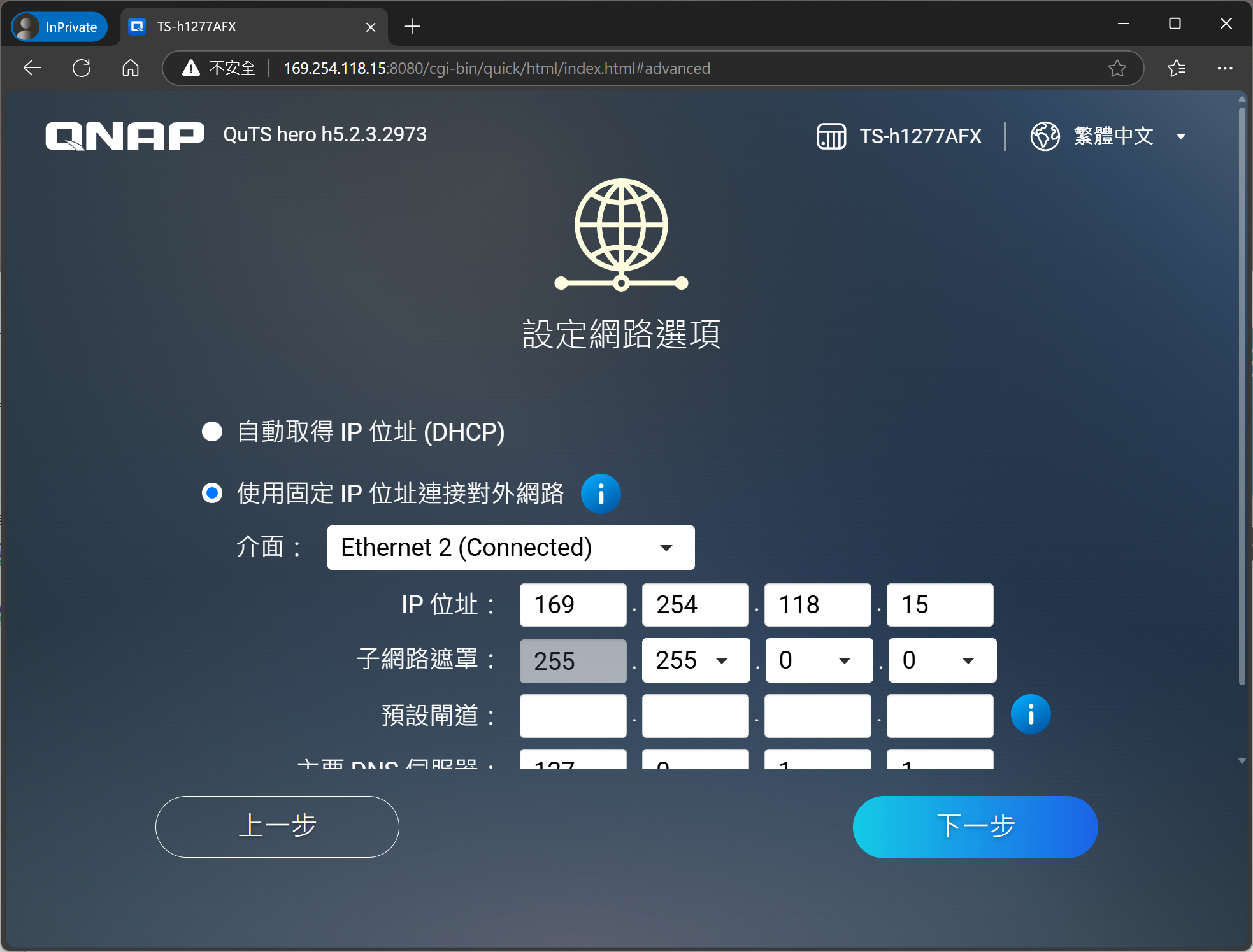

▲ 設定連線方式

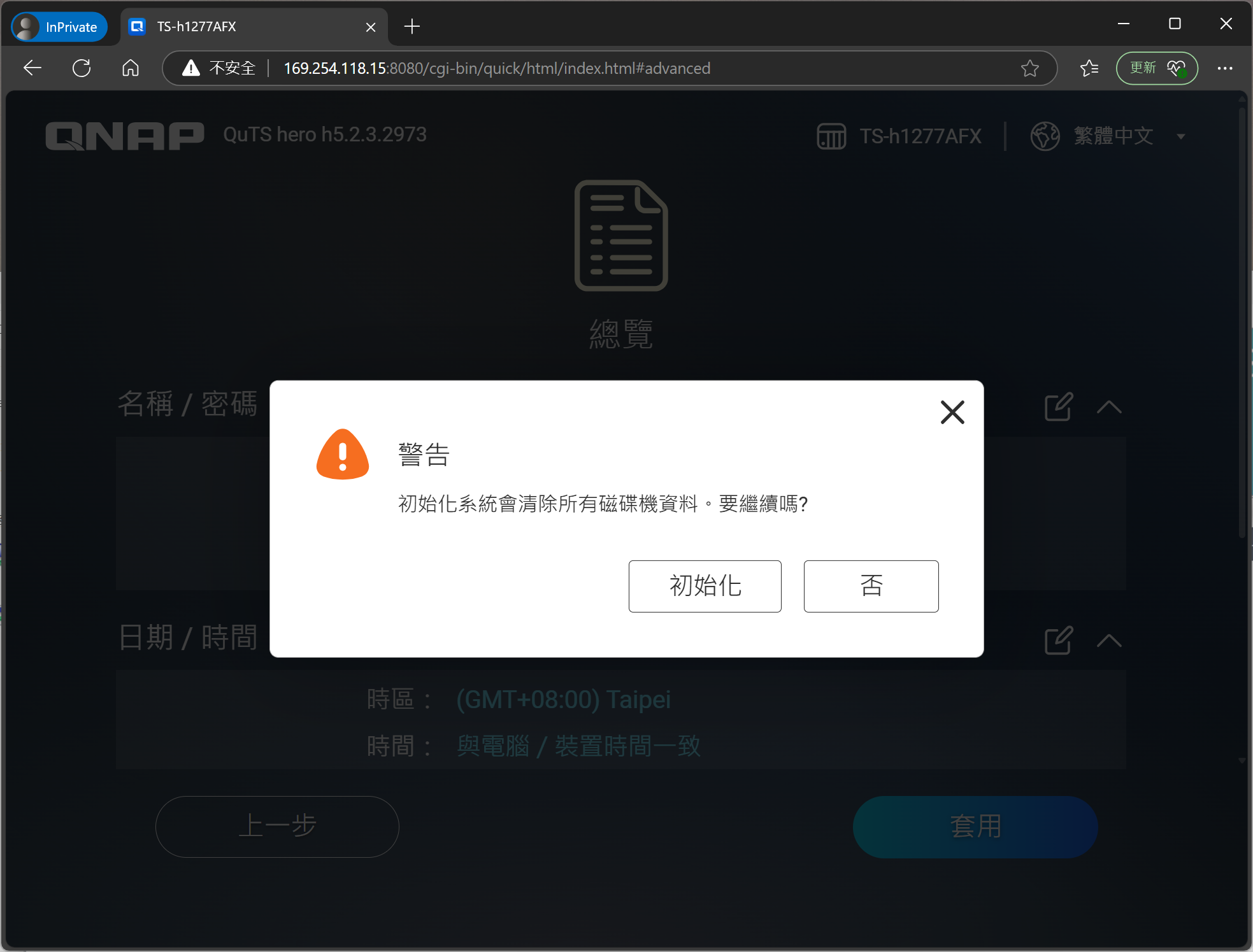

▲ 設定完畢按下套用後，會初始化硬碟清除資料



初始設定完成之後，就可以開始設定存儲空間了，使用「儲存與快照總管」來設定公用磁區，建立儲存池選擇要使用的 HDD 數量與 RAID 類型，接著設定空間分配、快照保留空間等，建立完成後也會自動建立名為 Public 的共用資料夾。

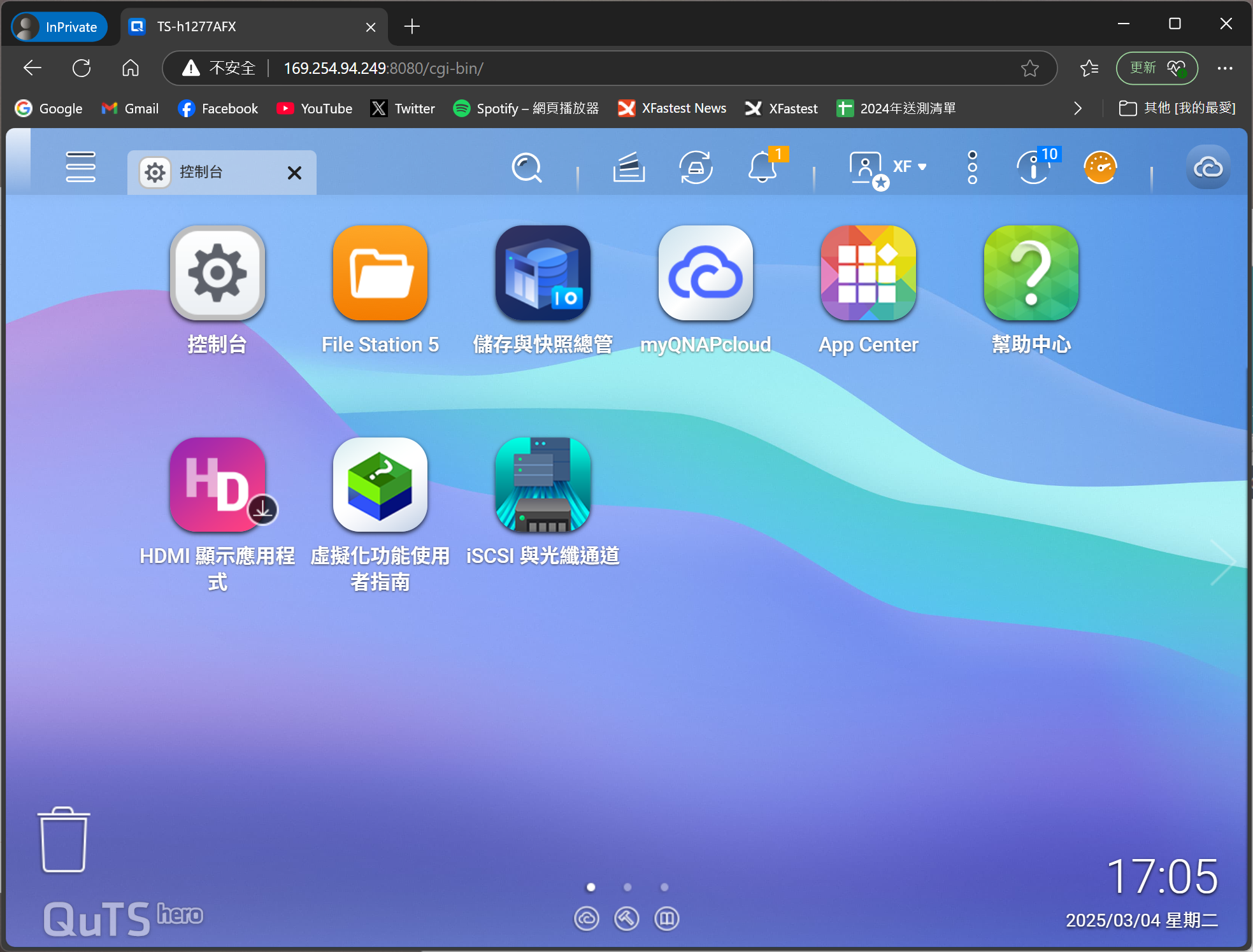

▲ QTS 網頁系統介面，每個功能都獨立成了單獨的 app，可透過 app center 進行擴充

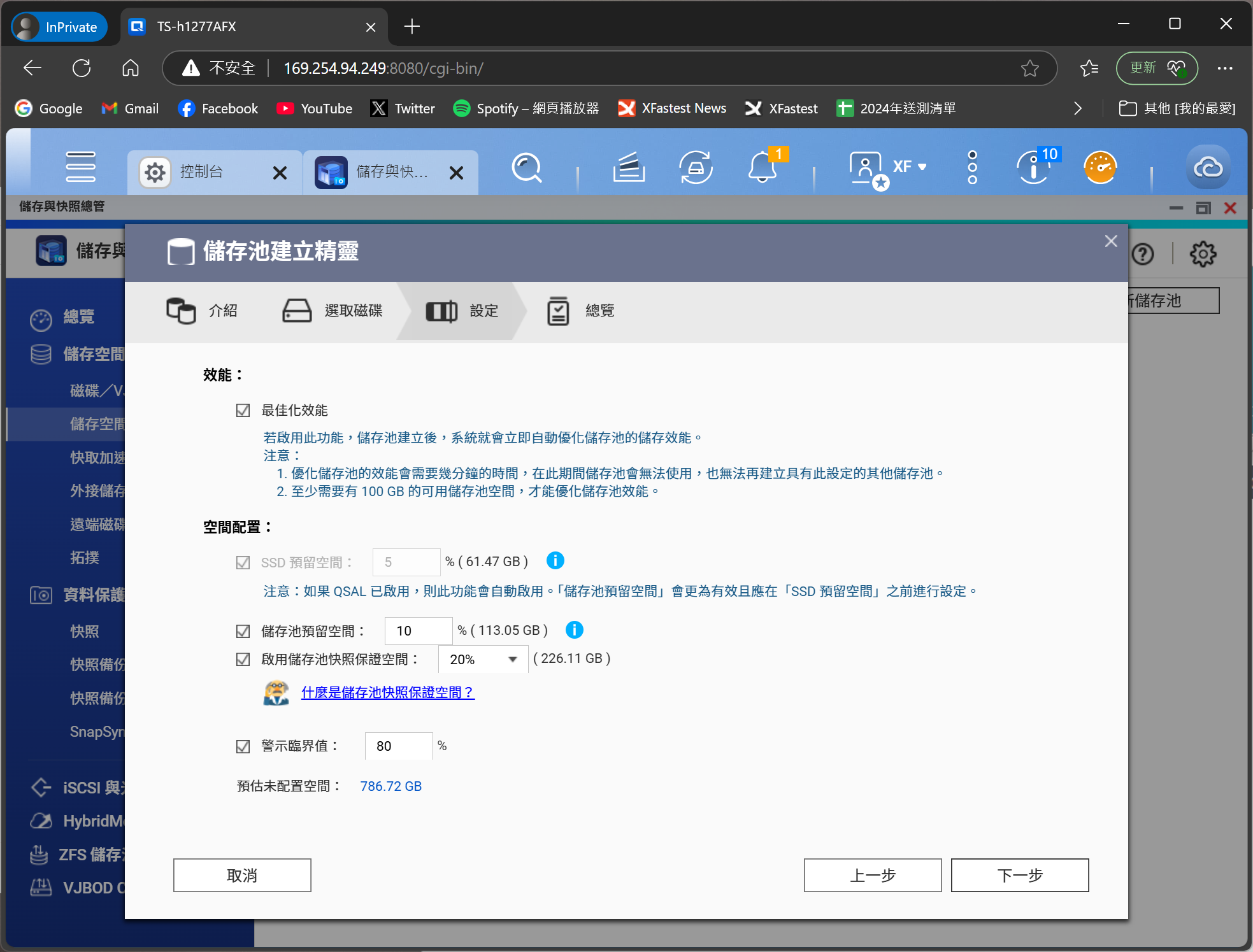

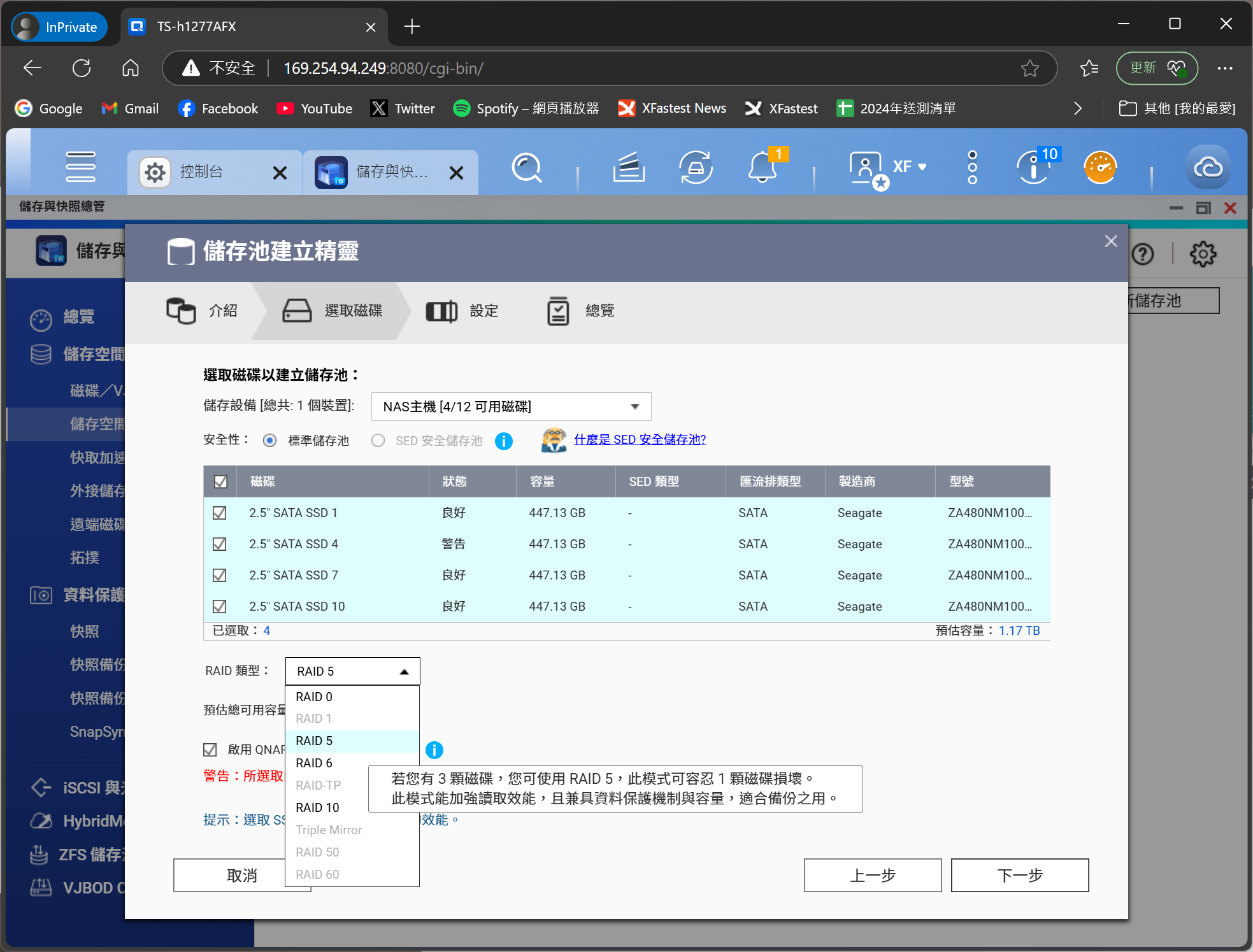

▲ 儲存與快照總管，建立儲存池

▲ 選擇要使用的硬碟與 RAID 類型

▲ 預設保留 20% 做為快照空間

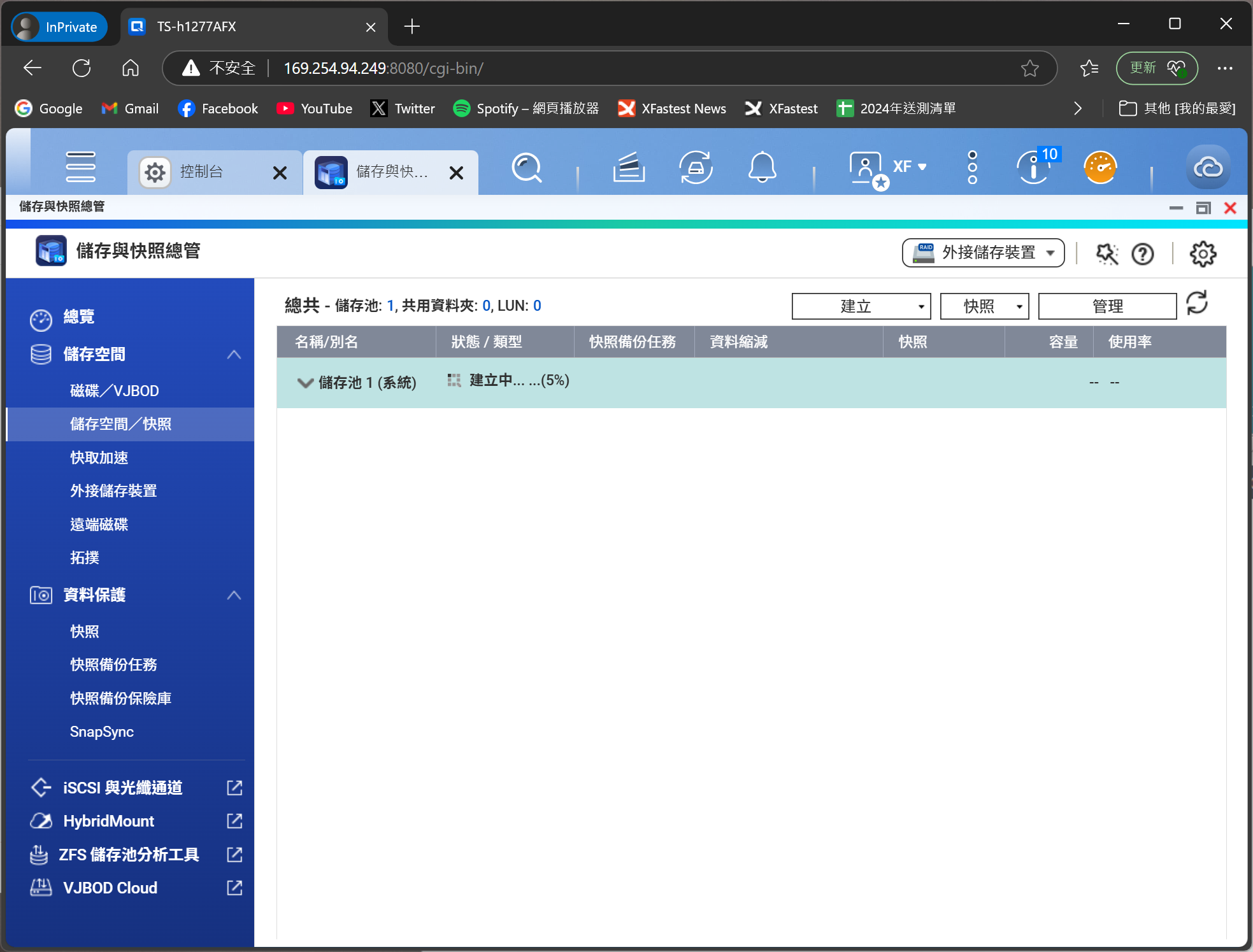

▲ 等待建立與格式化後就能夠使用了

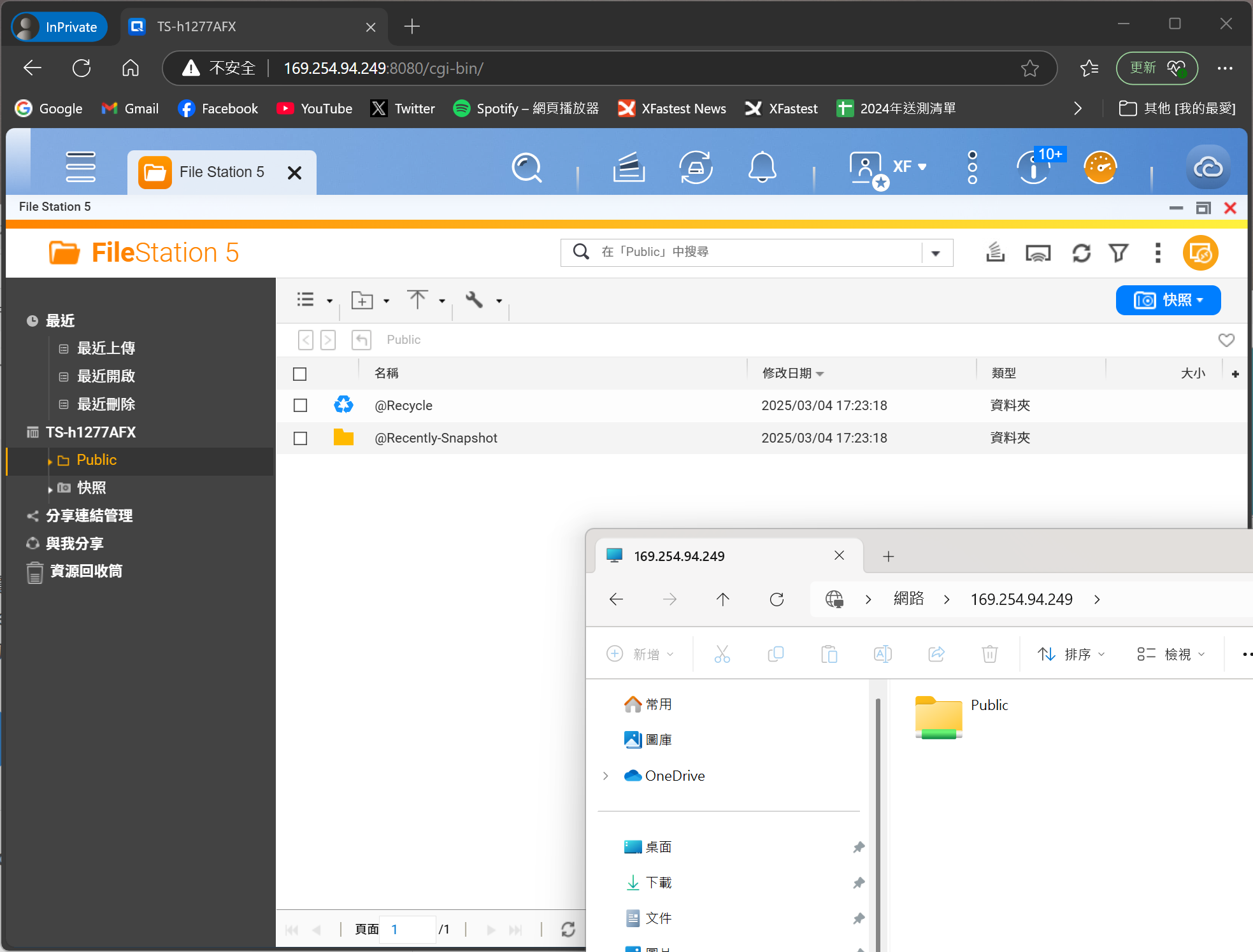

建立完儲存池後，在「FileStation 5」中就可以看到 TS-H1277AFX 的 Public 共用資料夾，而若這時使用 Windows 網路連接後，只要在檔案總管的網址列中輸入「\\NAS IP」就可以連線到 TS-H1277AFX 的共用資料夾，進行多人同時儲存操作。

▲ 建立完畢後就可以透過 SMB 進行連線



QNAP TS-H1277AFX 也支援使用系統快照的功能，能夠用於紀錄檔案的歷程；如果主力為熱儲存使用，也可以自由調高自動快照的頻率，讓用戶除了 RAID 冗餘保護以外還能再多一層保護。

▲ 快照管理員

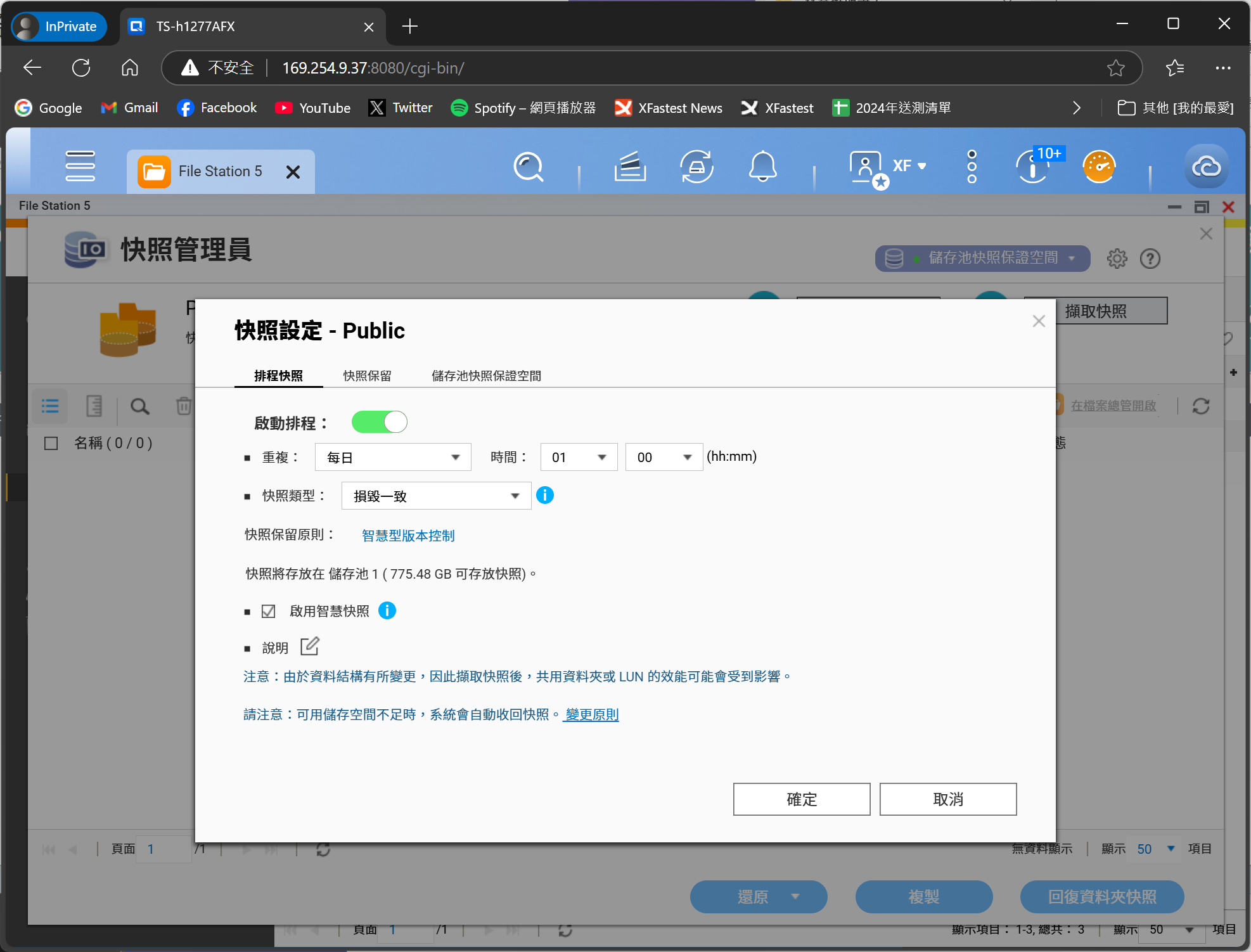

▲ 可依照需求自行設定快照排程



QNAP TS-H1277AFX 速度測試

TS-H1277AFX 支援使用 2.5GbE 與 10 GbE 乙太網路連線，也能透過 PCIe 連接 25GbE 網卡來進行更高速的傳輸；本次將安裝四顆 Seagate Ironwolf 110 480GB SSD 組成 RAID 5，並在 Windows 環境中直接使用 10 GbE 乙太網路直連進行測試。

在 CrystalDiskMark 測試中，TS-H1277AFX 跑出了順序讀 1058.70MB/s 、寫 1099.90MB/s 的傳輸性能，已經到達了 10GbE 網速的理論上限。

▲ CrystalDiskMark



接著使用 AJA System Test 測試 4K RED HD 16GB 影像傳輸速度，TS-H1277AFX 測試出的性能則為讀 854MB/s、寫 752 MB/s。

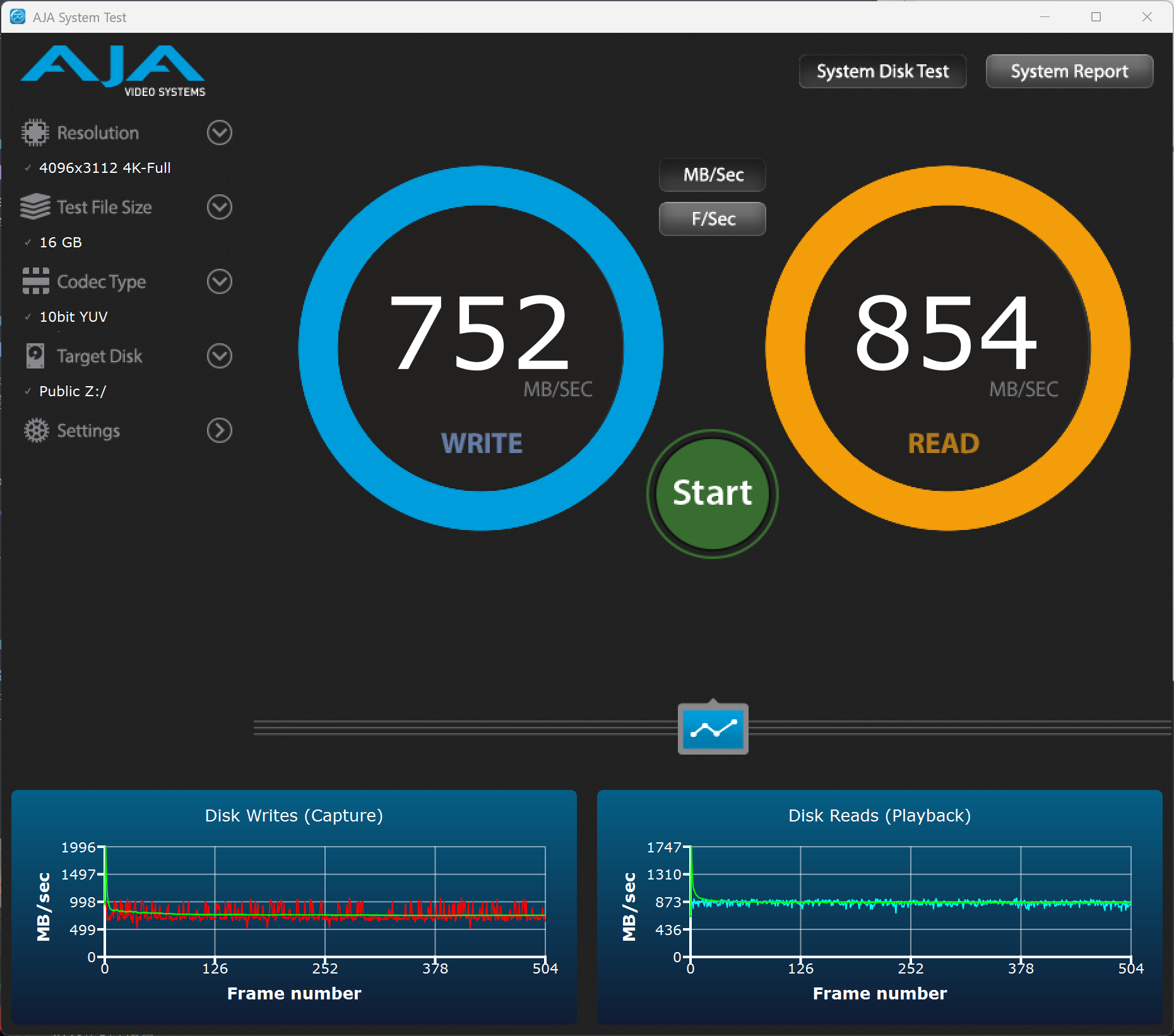

▲ AJA System Test



結論

QNAP TS-H1277AFX 擁有 12bay 的 2.5吋硬碟安裝空間，並內建雙 2.5GbE 與 10GbE 乙太網路連接埠滿足多人連線的需求，能提供了高達讀 1058.70MB/s 、寫 1099.90MB/s 的強大性能，若覺得不足，多餘的 PCIe 插槽還能依照需求繼續擴充，能夠滿足影音工作室等大量熱資料即時存儲的需求。

TS-H1277AFX 搭配使用了 AMD Ryzen 7 9700X 處理器，擁有 8 核心 16 線程與最高 5.5 GHz 的超頻頻率，強大的性能為所需的功能打下了堅實的基礎，處理器內建的顯示晶片也能滿足顯示與轉檔的基本需求，同時預先安裝的 32GB DDR5 記憶體還支援常見於企業級裝置的 ECC 糾錯功能，加強了系統穩定性。

QNAP TS-H1277AFX 的規格即使以個人電腦的標準來看也稱得上強悍，同時還配備了應對大量 SSD 的特化設計與 QuTS hero 作業系統；目前此機在台灣的建議售價來到了 NTD $208,000 元，一台成熟的現成高性能 NAS 解決方案可以節省大量設定與維護的功夫，讓專業工作者們的時間可以花在真正重要的地方。



▲ 高性能的 NAS 解決方案為工作存儲提供堅實的後盾
