無線 MLO 回傳！ASUS ZenWiFi BT10 開箱測試 / 三頻 Wi-Fi 7、雙 10G、隱藏 8 天線

這組夠頂！雙機 170 坪無線覆蓋、BE18000 無線等級，華碩高階 AiMesh 機種「ZenWiFi BT10」，不僅具備 Wi-Fi 7 完整無線規格 OFDMA、Beamforming、4096-QAM、320MHz，三頻無線、內建 8 天線配置，更提供 2 個 10GbE WAN/LAN 網路埠，以及通過 Wi-Fi MLO 無線或有線子機回傳的功能，讓玩家可在大坪數的家中感受新世代無線網路無縫漫遊、高速上網。

規格
產品分類：BE18000
無線速度：2.4GHz 688 Mbps、5GHz 5764 Mbps、6GHz 11529 Mbps
天線：內部天線 x 8
傳送/接收：2.4GHz 2×2、5GHz 4×4、6GHz 4×4
處理器：2.0GHz 四核心
記憶體：256MB Flash、2GB RAM
無線技術：MU-MIMO、OFDMA、Beamforming、4096-QAM、320MHz
VPN：IPSec/PPTP/L2TP Pass-Through、IPSec/PPTP/OpenVPN server、PPTP/L2TP/OpenVPN client
網路連線類型：浮動 IP、固定 IP、PPPoE、PPTP、L2TP、IPSec；Dual WAN
網路埠：10Gbps WAN/LAN x 1、10G LAN x 1、1Gbps WAN/LAN x 1
USB：USB 3.2 Gen1 x 1
尺寸：159 x 72 x 186 mm
AiProtection Pro
Adaptive QoS

ASUS ZenWiFi BT10 無線路由器開箱 / 三頻 Wi-Fi 7 BE18000

Wi-Fi 7 世代的高階 AiMesh 機種「ZenWiFi BT10」，藉由 2 台裝置可達到 170 坪的無線覆蓋範圍，並具備新世代無線路由器該具備的功能，更在 AiMesh 功能中運用 Wi-Fi 7 MLO 多重連接技術，提供更高頻寬的無線回傳，以及 10GbE 有線回傳等功能，

ZenWiFi BT10 採用隱藏式內部 8 天線，提供三頻 2.4GHz 2×2、5GHz 4×4、6GHz 4×4 的傳送接收能力，這也讓無線等級可達到 688 + 5764 + 11529 Mbps 的 BE18000 等級。而且有著 10G WAN/LAN、10G LAN 與 1G WAN/LAN 三個有線連接埠，確保用戶在架設無線路由器時的 WAN 端彈性，也保留 10GbE 有線回傳的使用選擇。

玩家可通過 ASUS Router App 快速設定無線路由器，並提供 AiProtection Pro 保護、完整 VPN 連線與伺服器功能 / Instant Guard、雙 WAN、3G/4G LTE 行動上網、Adaptive QoS 流量監控等各種網路自訂功能。

↑ ASUS ZenWiFi BT10 雙入組。

↑ 外盒背面則強調 AiMesh 的無線 MLO 回程。



ZenWiFi BT10 雙入組內有著兩款一模一樣的 BT10 無線路由器，以及變壓器、RJ-45 網路線與簡易的使用說明指南。

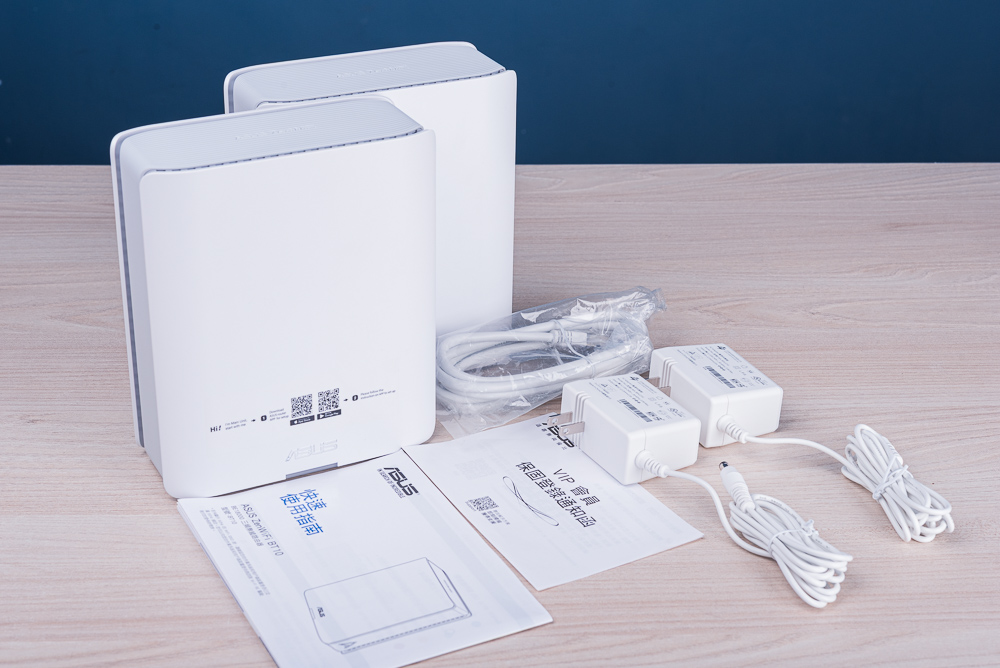

↑ ZenWiFi BT10 配件。

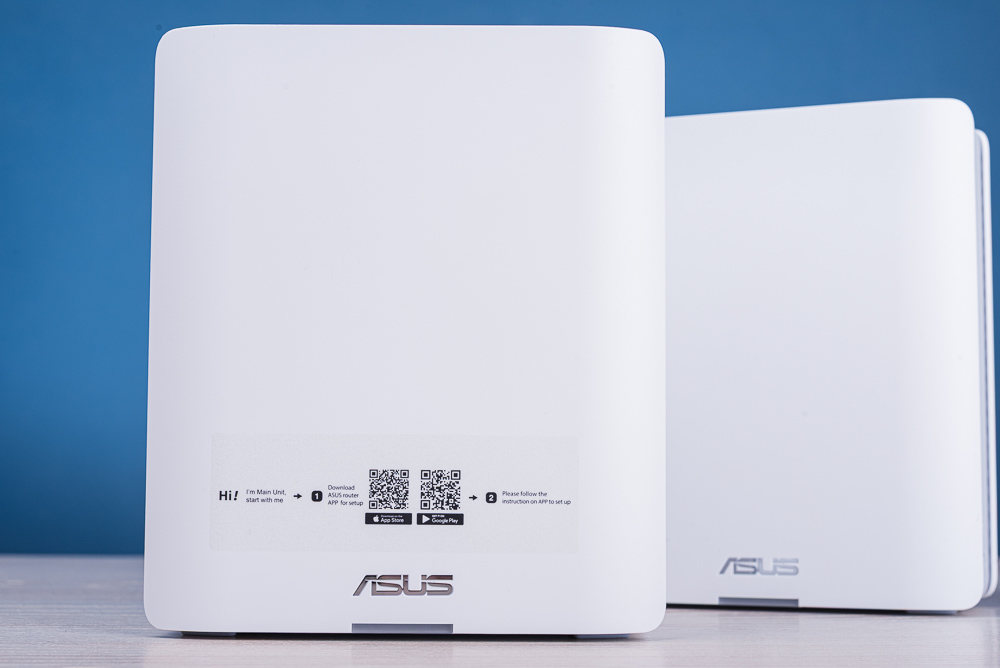

雙入組的 ZenWiFi BT10 在主機中會貼有 I’m Main Unit 的標籤貼紙，並引導掃描 QR-Code 下載 ASUS Router App 來進行網路設定。

↑ 兩台外觀一模一樣的 ZenWiFi BT10。

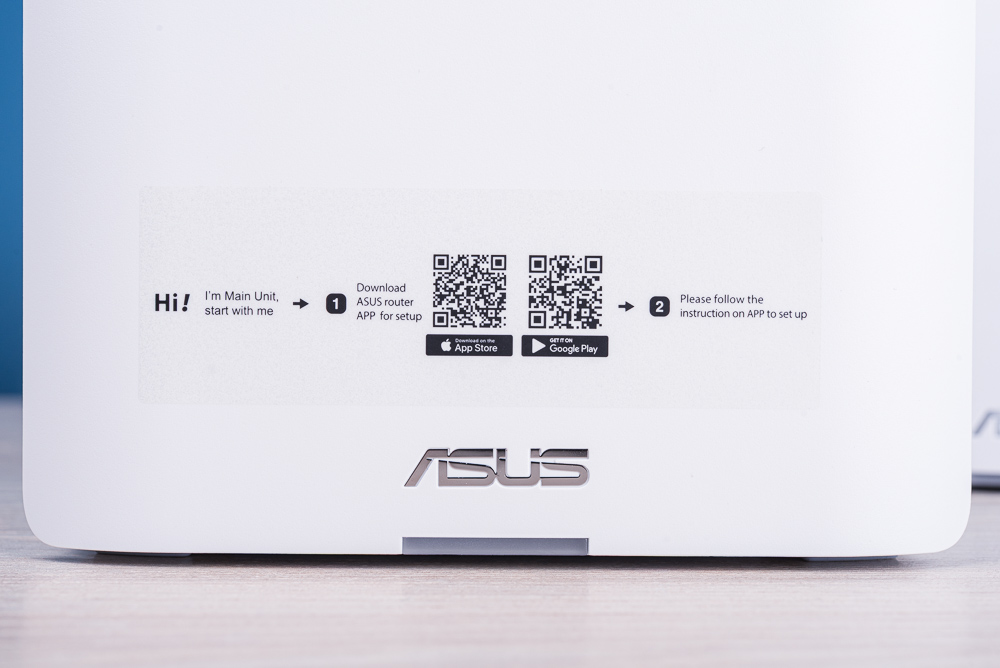

↑ I’m Main Unit。



ZenWiFi BT10 無線路由器造型有點類似於書本，白色的封面、中間的線條造型，並有著 ASUS 的新標誌，機器上方則有著 ASUS ZenWiFi 字樣，並有著格柵式的散熱開孔，讓機器內部可自行散熱。

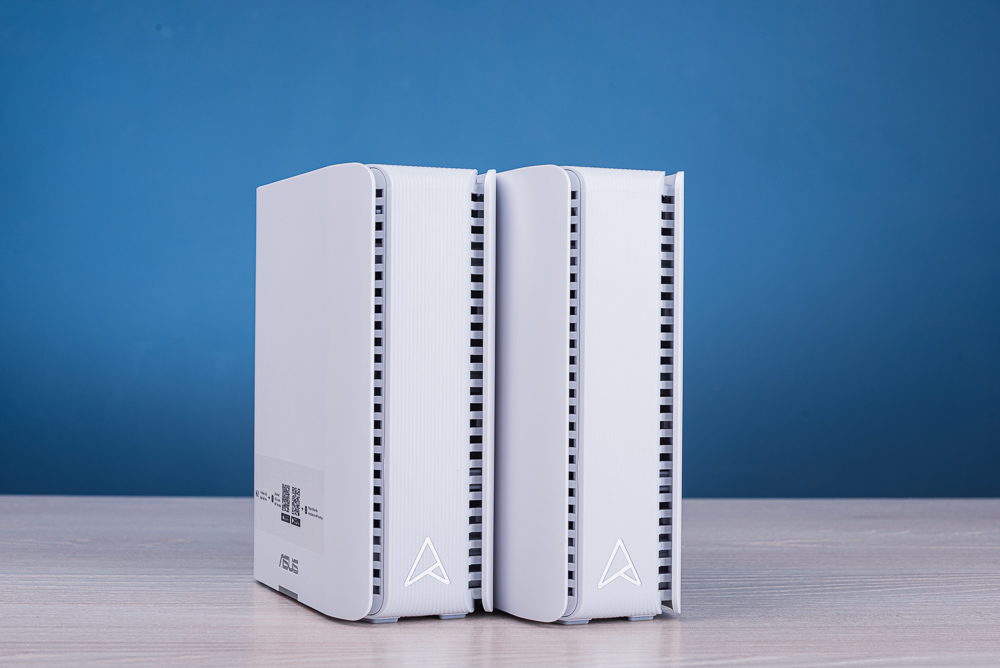

↑ 書本造型的 ZenWiFi BT10。

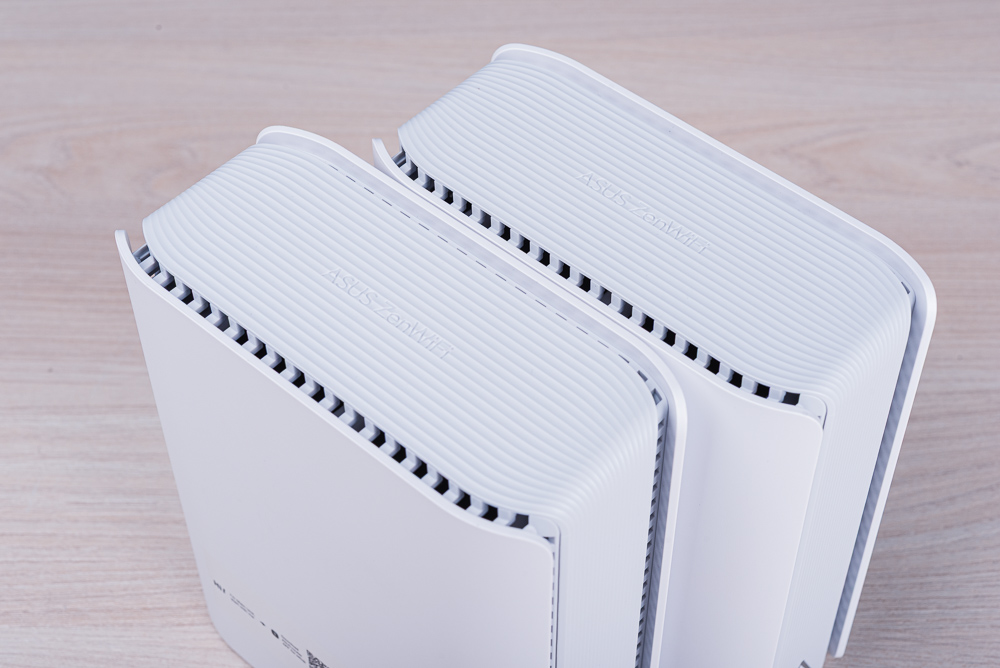

↑ 路由器上方造型。

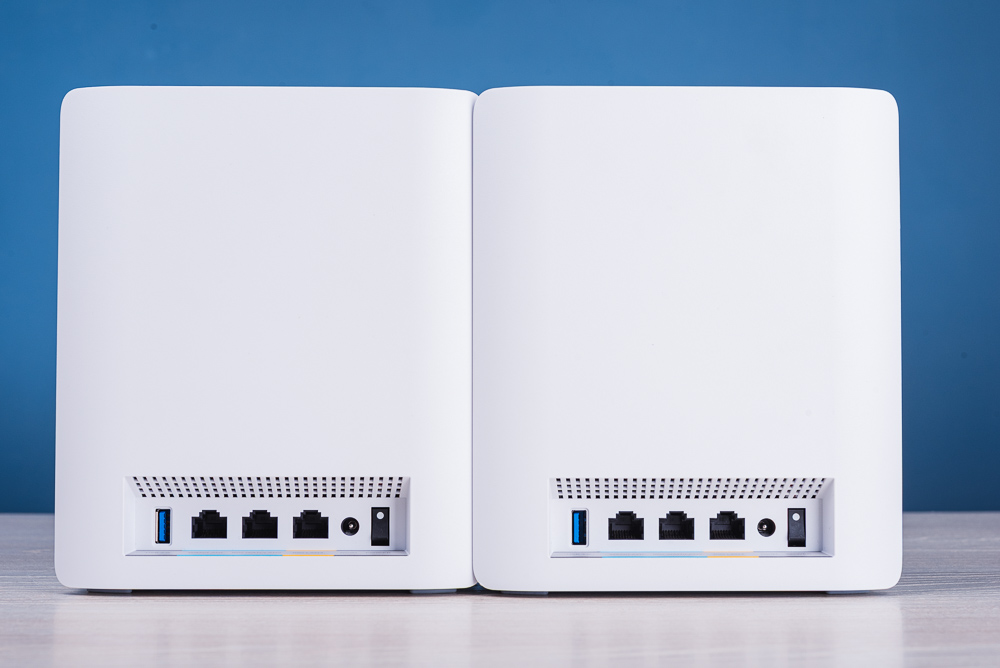

路由器背面則有著主要的連接埠，每一台 BT10 都提供 1 個 1Gbps WAN/LAN1、1 個 10Gbps WAN/LAN2 與 1 個 10G LAN3 有線連接埠，以及 DC In、獨立開關與 USB 3.0 連接埠。

↑ 路由器背面連接埠。

↑ 連接埠有完整標示功能與名稱。

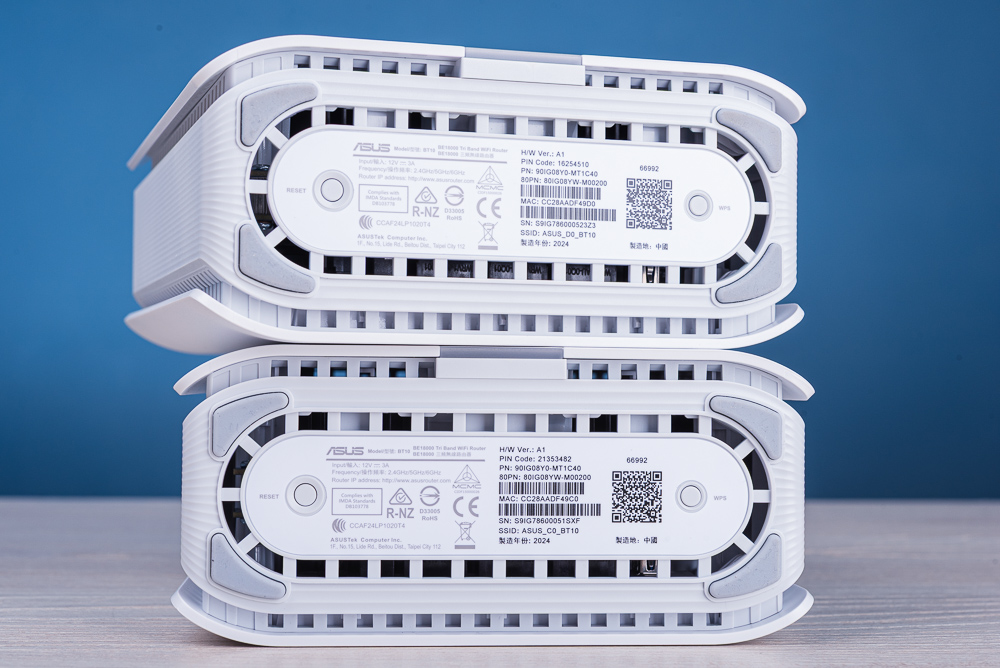

↑ 機器底部則有完整序號標籤，以及設定時便利的 QR-Code 資訊。

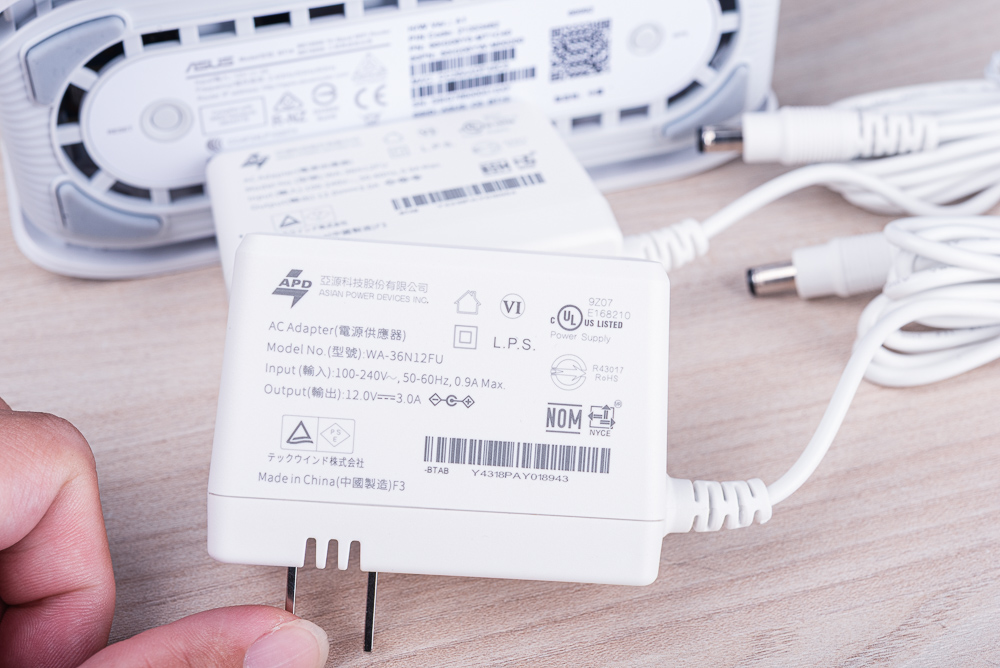

↑ 變壓器使用 12V, 3A, 36W。

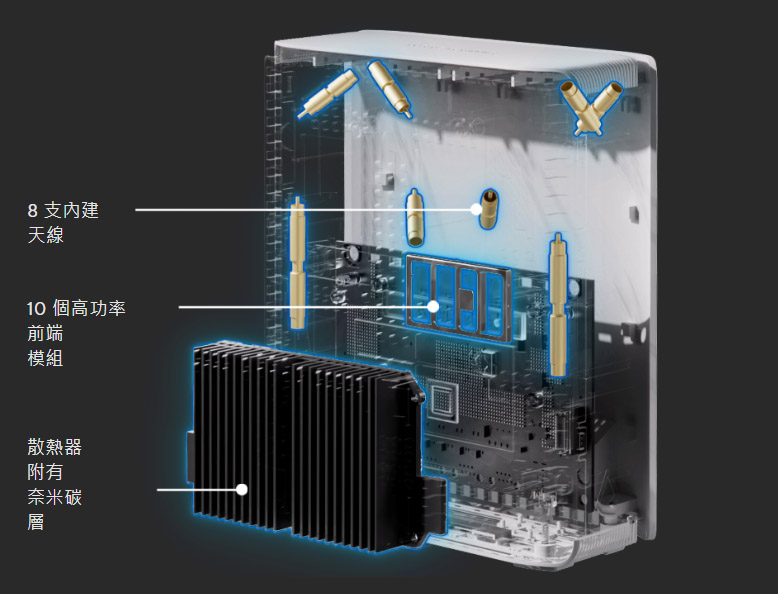

根據官網的說明，BT10 採用隱藏式的內部 8 天線，並搭配 10 個高功率前端模組與內建散熱器模組。

↑ BT10 天線排列。



ASUS Router App 快速設定無線路由器

初次設定 ZenWiFi BT10 無線路由器可依照說明指南操作，簡單來說就是替 BT10 主機連上 WAN 端網際網路、連接電源，同時也將 BT10 子機距離 1m 公尺的地方同樣連上電源即可。等待 BT10 開好機之後，使用 ASUS Router App 來進行設定。

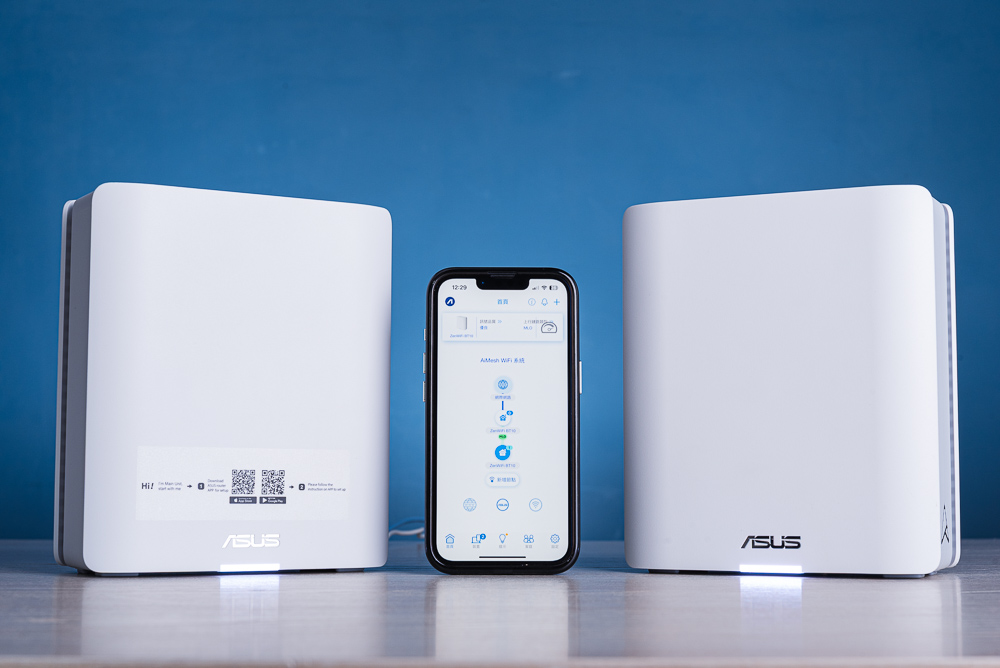

↑ 替 ZenWiFi BT10 連上電源開機，並透過 ASUS Router App 來進行設定。



開啟 ASUS Router App 後按下設定新網路，接這要依據產品系列來選擇接著在選自己的產品進行設定，老實說這真的有點老派，理當能夠直接掃描 QR-Code 的 Wi-Fi 資訊即可判斷這台無線路由器的型號，但這功能目前華碩還是沒有改。

找到 BT10 之後就用掃描 QR-Code 的方式，能夠自動讓手機連上 BT10 的預設無線網路並進行接下來的設定。

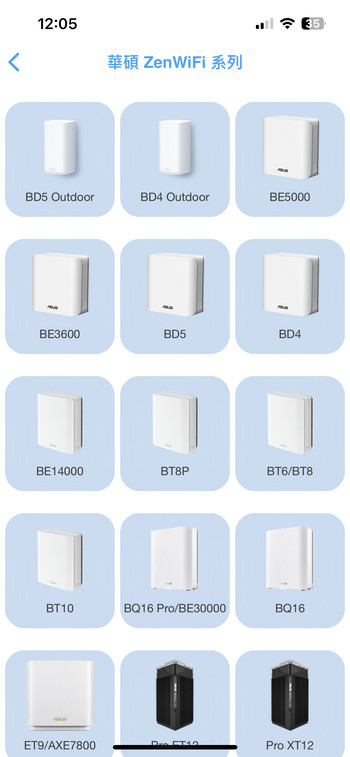

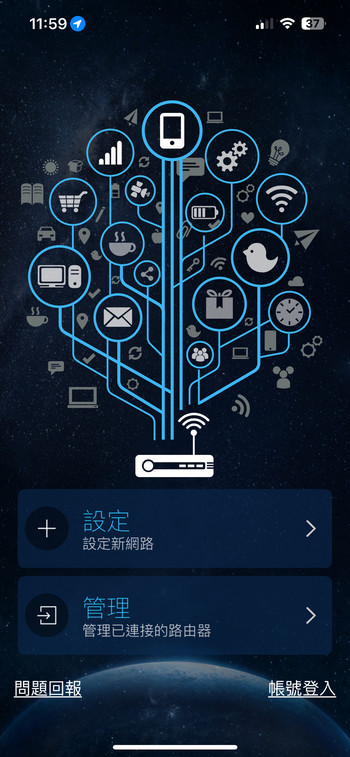

↑ ASUS Router App；選擇 BT10。

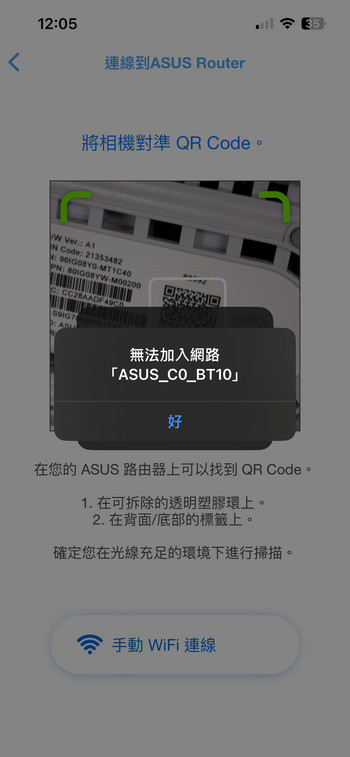

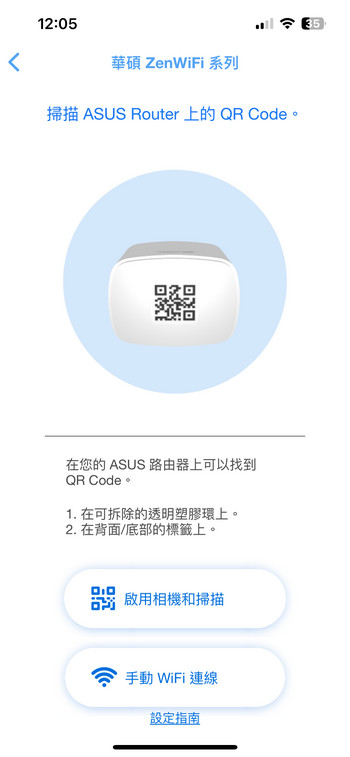

↑ 掃描底部的 QR-Code；自動加入 BT10 無線網路。



緊接著 BT10 會自動掃描網際網路形式並引導網路設定，接著就根據引導設定 Wi-Fi 名稱與密碼，以及是否需要建立 IoT 網路，還有本地端的登入管理帳號密碼，最後設定完畢也會有完整的資訊可以截圖，而且也有附上 LED 指示燈說明。

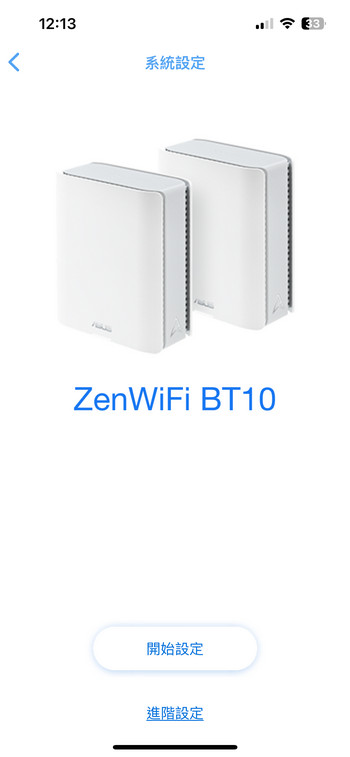

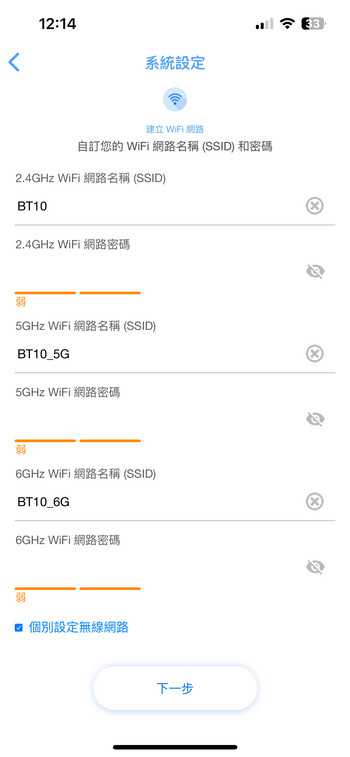

↑ BT10 開始設定；設定 Wi-Fi 名稱與密碼。

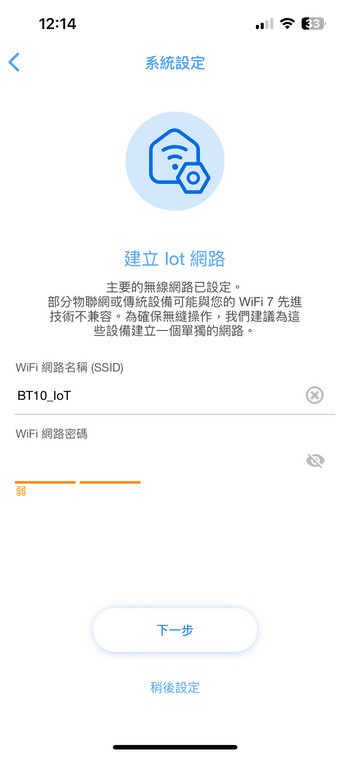

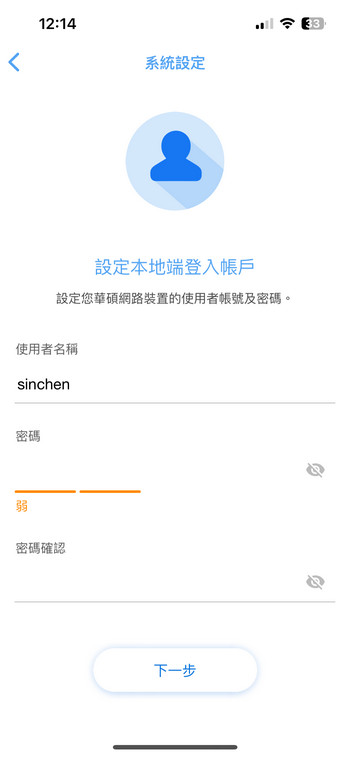

↑ 建立 IoT 網路；設定本地登入管理帳戶。

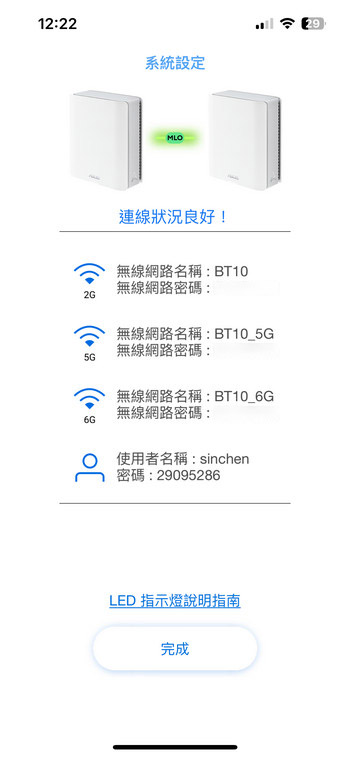

↑ 系統設定總覽。



設定完畢後，ASUS Router App 可提供快速、便利的網際網路管理功能，並顯示目前 BT10 的連線狀況、連線的裝置、即時流量監控等功能，並且有著完整的設定功能，像是家長電腦控制、網路、AiProtection、QoS 等功能，都可直接在 app 操作與設定。

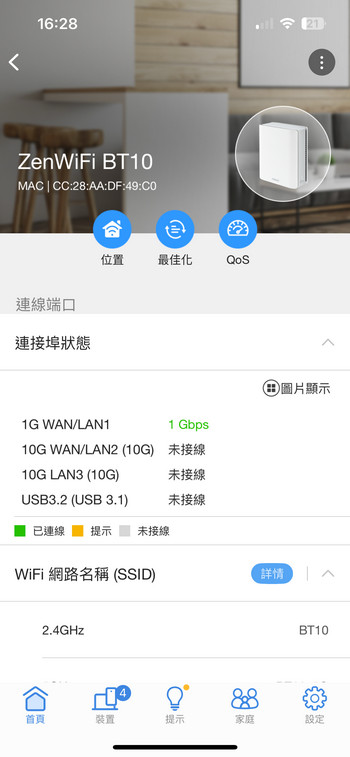

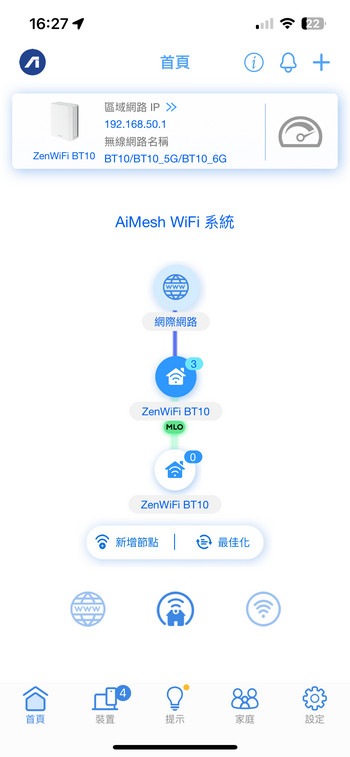

↑ App 管理頁面；檢視 BT10 連線狀況。

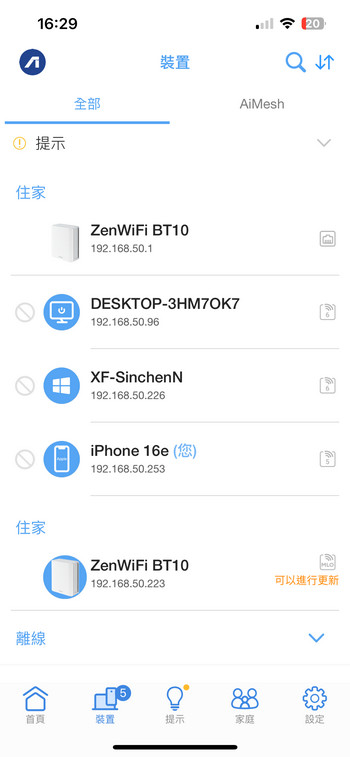

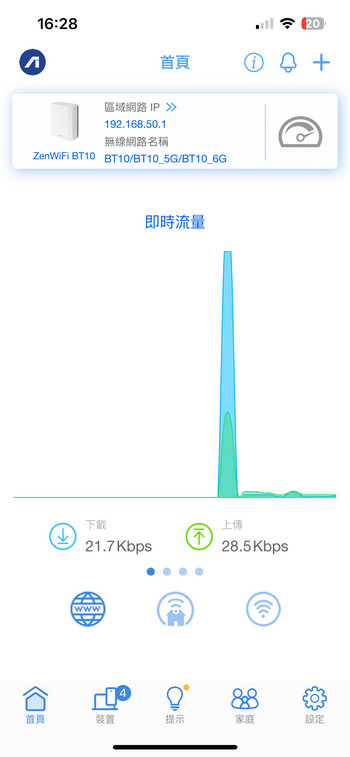

↑ 即時流量監控；已連接裝置管理。

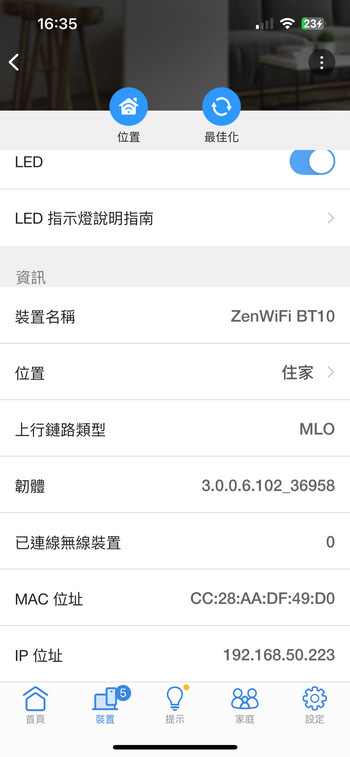

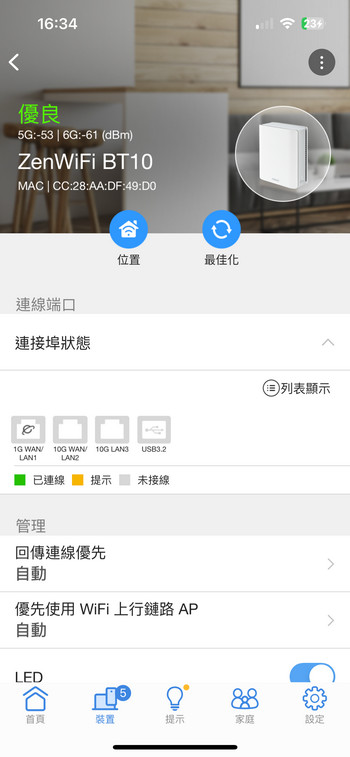

↑ BT10 子機資訊，使用 MLO 回程。



家長控制功能，可在「家庭」頁面中管理設定檔，針對學齡前、學齡兒童、青少年、成人等年紀自動阻擋情色、賭博等網路內容。而一個設定檔可以管理多個連線裝置，並指定離線或連線排程等規劃。

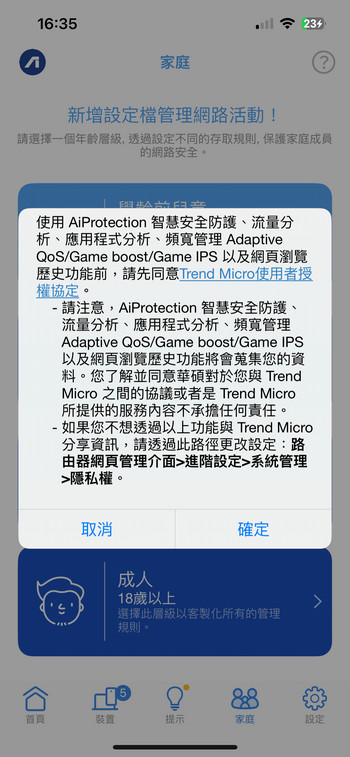

此外使用這功能也會啟用 AiProtection 智慧安全防護、流量分析、應用程式分析與頻寬管理 QoS 等功能，同時這些資料會與 ASUS、Trend Micro 共享，當然若不需這功能只要不啟用就沒有資料共享的問題。

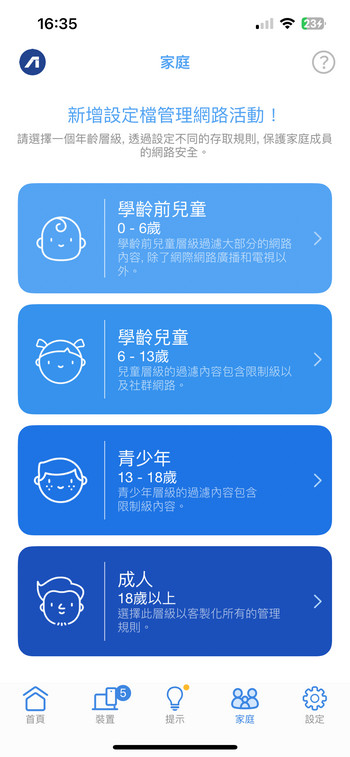

↑ 家長監控可依據年齡來自動阻擋內容；啟用時會開啟相對應的功能。



每個設定檔可自行輸入名稱、圖片，以及要管理的連網裝置。排程方面則提供離線、連線兩種排程方式，一般常見的是設定離線排程，也就是每天的睡眠時間禁止使用。內容封鎖則是由 Trend Micro 提供的分類式黑名單，只要按下禁止的按鈕即可完成設定。

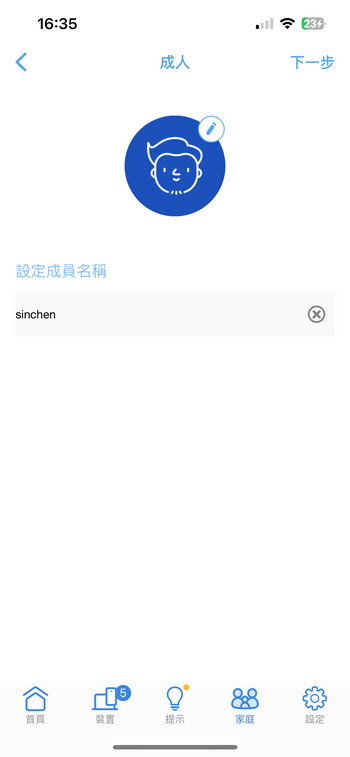

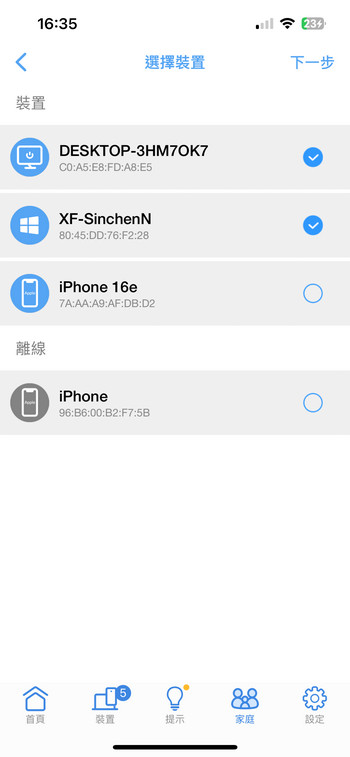

↑ 設定管理名稱；選擇被管理的連網裝置。

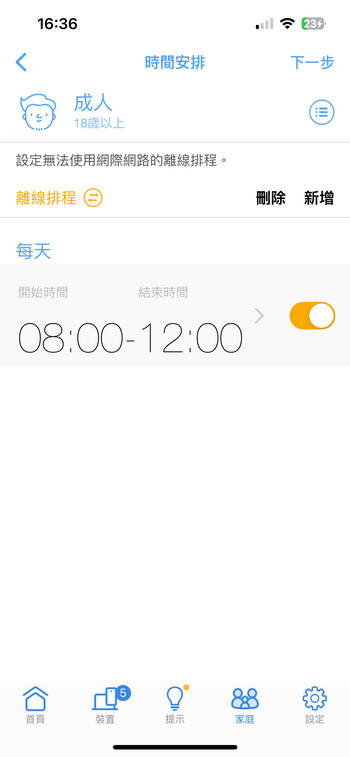

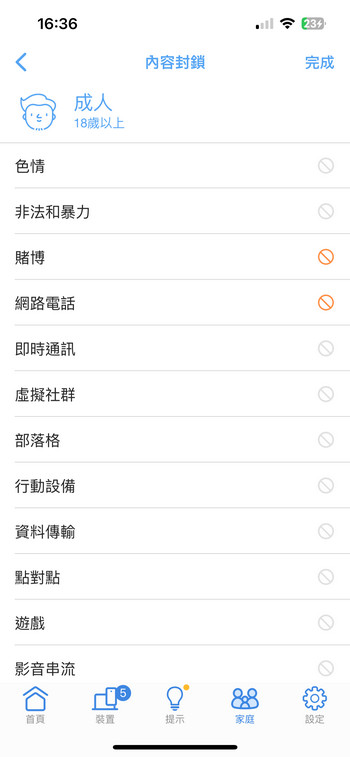

↑ 設定時間安排；內容封鎖類別。

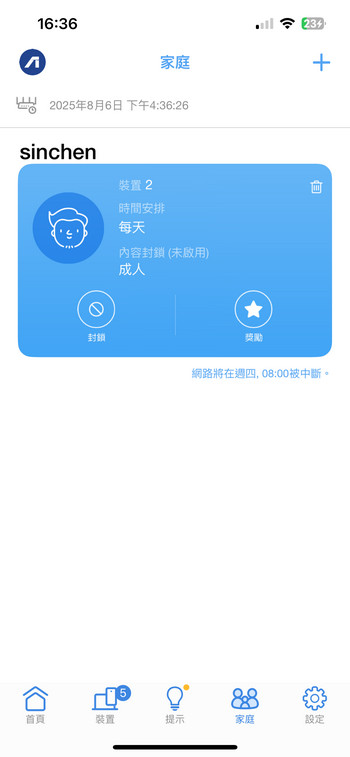

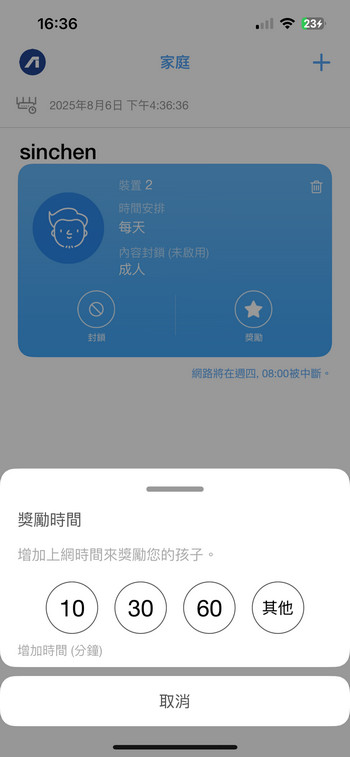

↑ 設定完畢；還可以給予獎勵上網時間。



在設定頁面中也有更多 BT10 的設定功能，但功能較多的狀況下建議用瀏覽器來操作比較方便；此外，華碩有提供 Instant Guard app，這是行動裝置端的快速 VPN 功能，藉由 DDNS 服務與開啟遠端管理功能後，允許用戶隨時透過 VPN 連線管理 BT10 路由器。

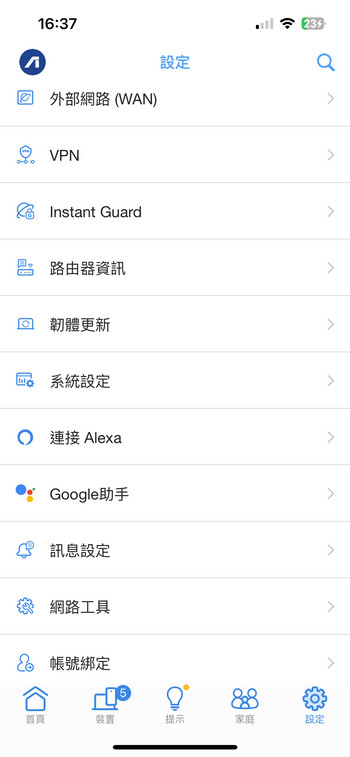

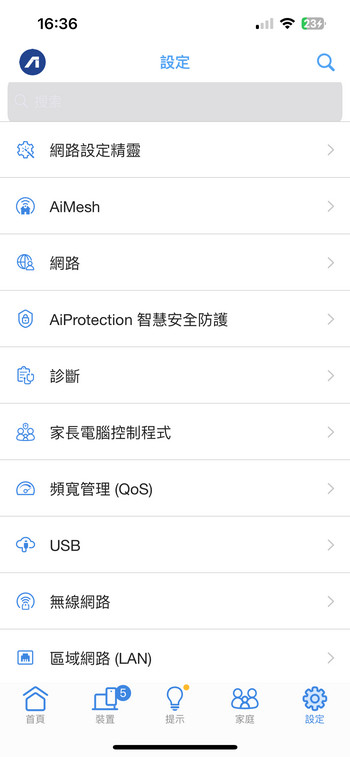

↑ BT10 完整設定功能。



ASUSWRT 管理系統 / 訪客網路專業版, Ai Protection, 流量管理 QoS, 雙 WAN

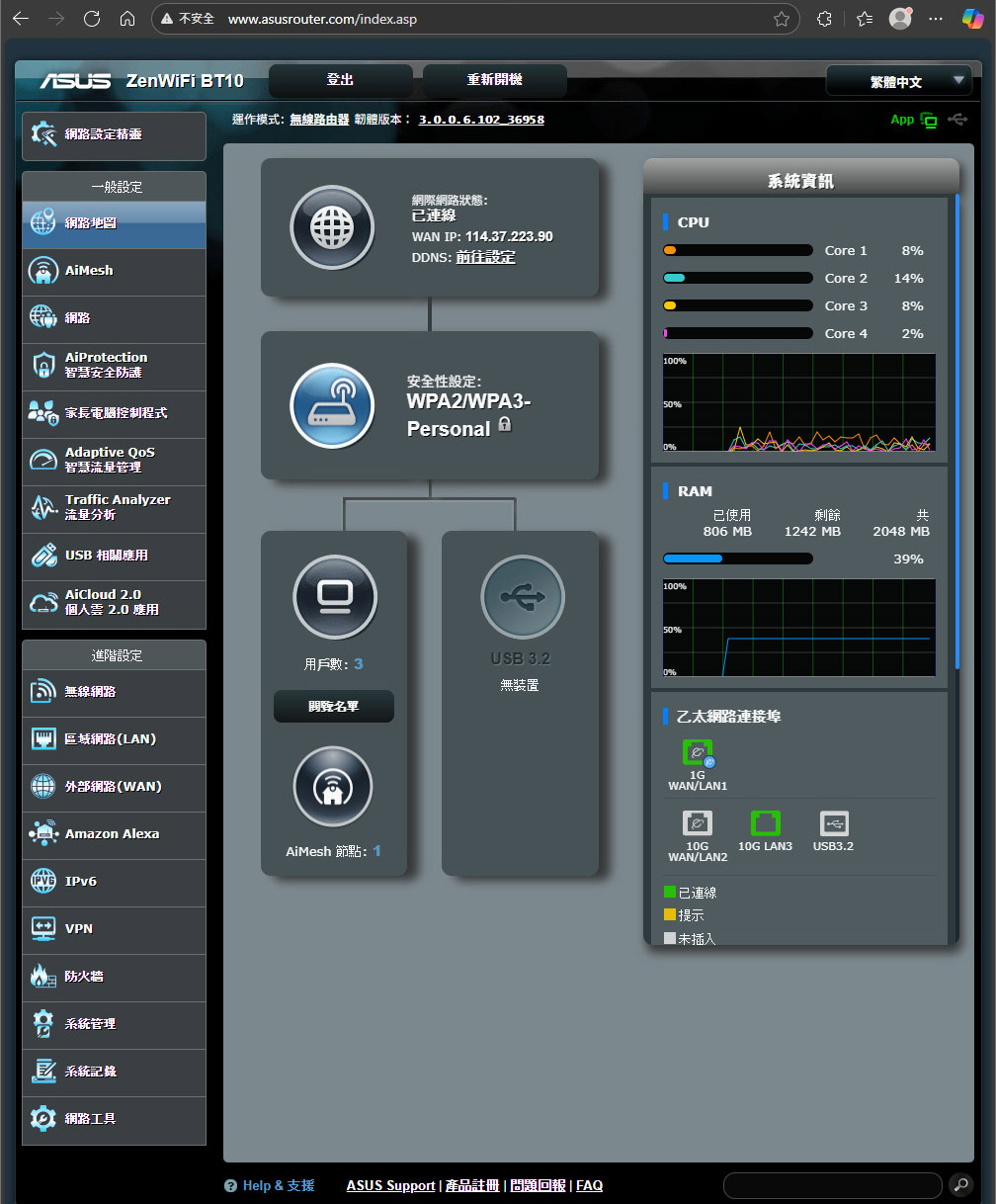

BT10 採用 ASUSWRT 系統提供完整的網路、無線、內網等功能管理，更包含著 VPN、USB 應用與遊戲加速等功能。新版 ASUSWRT 採用 VLAN 機制因此有著多網路管理，在管理首頁中會呈現目前的無線狀態、外網狀態、運作模式、用戶速度、AiMesh 等資訊。

↑ ASUSWRT 網路地圖。

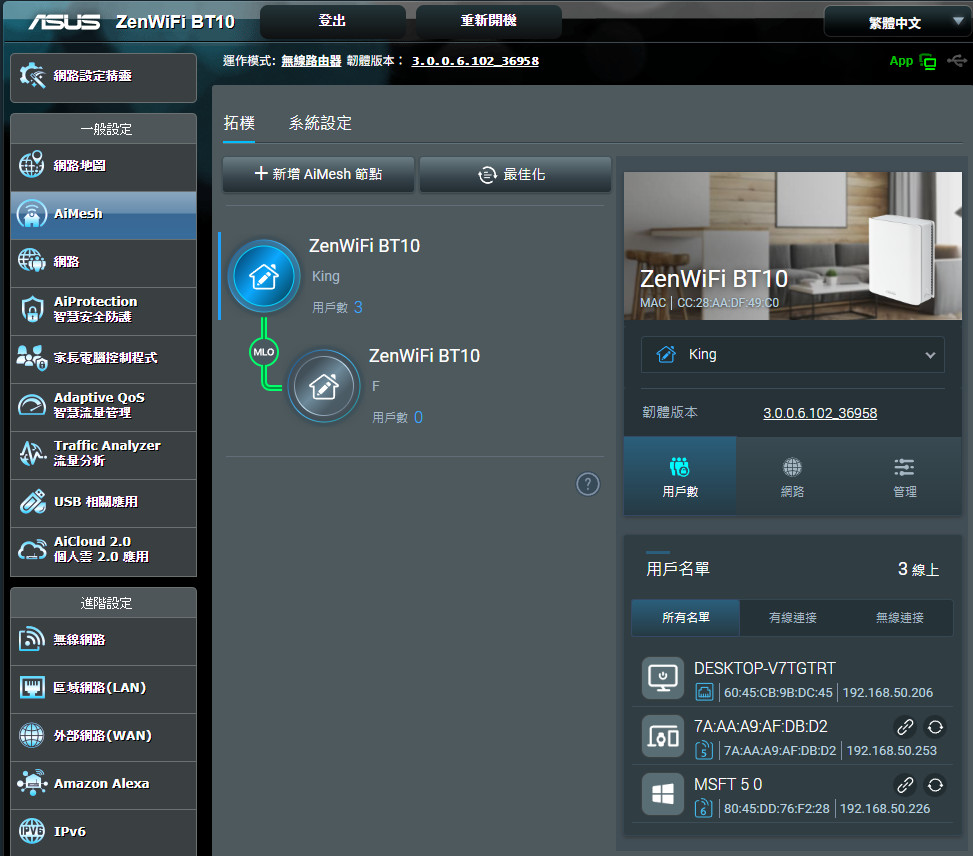

AiMesh 會顯示目前的網路樹狀圖，像是 King 主要路由有著 3 用戶、MLO 回傳的 F 子路由，每個節點都可檢視用戶數、網路狀況、管理設定，像是調整子路由的回傳機制等。

↑ AiMesh 樹狀地圖，並可更別檢視每個節點的網路狀況、使用者、管理設定。

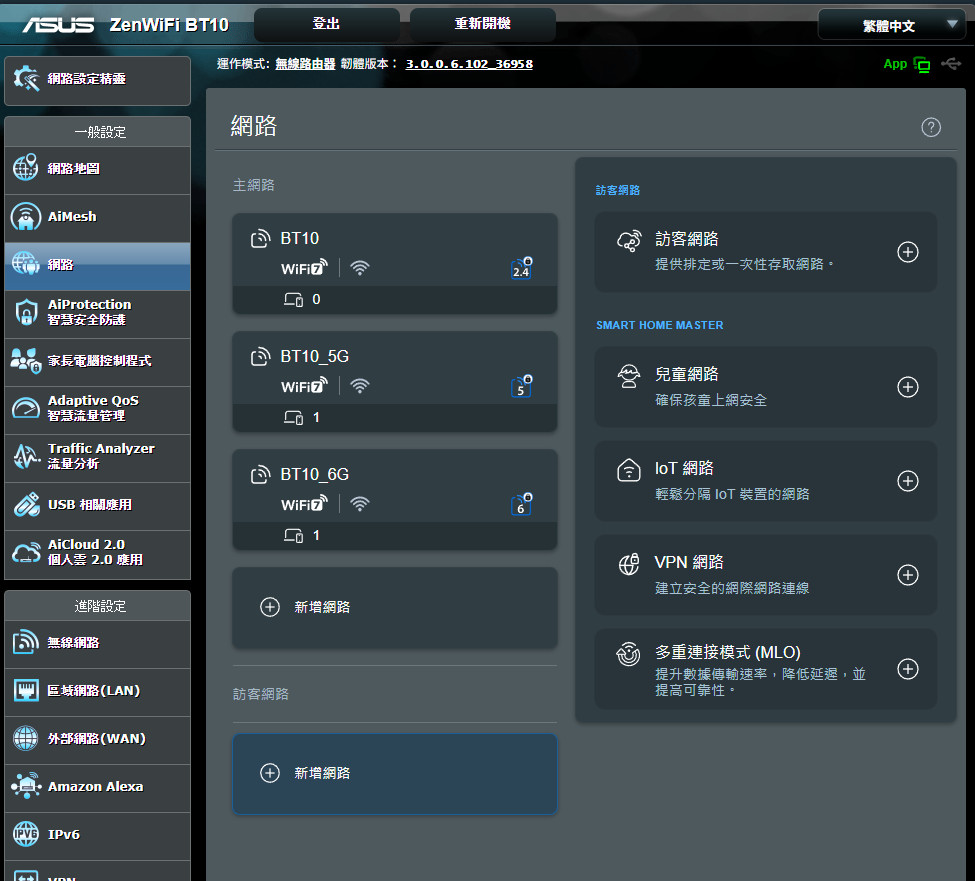

網路頁面則是與過往習慣的操作有所不同，簡單來說 BT10 將所有 Wi-Fi SSID 做為 VLAN 網路管理，因此這頁面除了初始化預設的三頻 Wi-Fi 的頻道外，用戶也可自行新增訪客網路、兒童、IoT 網路等，甚至是建立 VPN 連線的網路也沒問題。

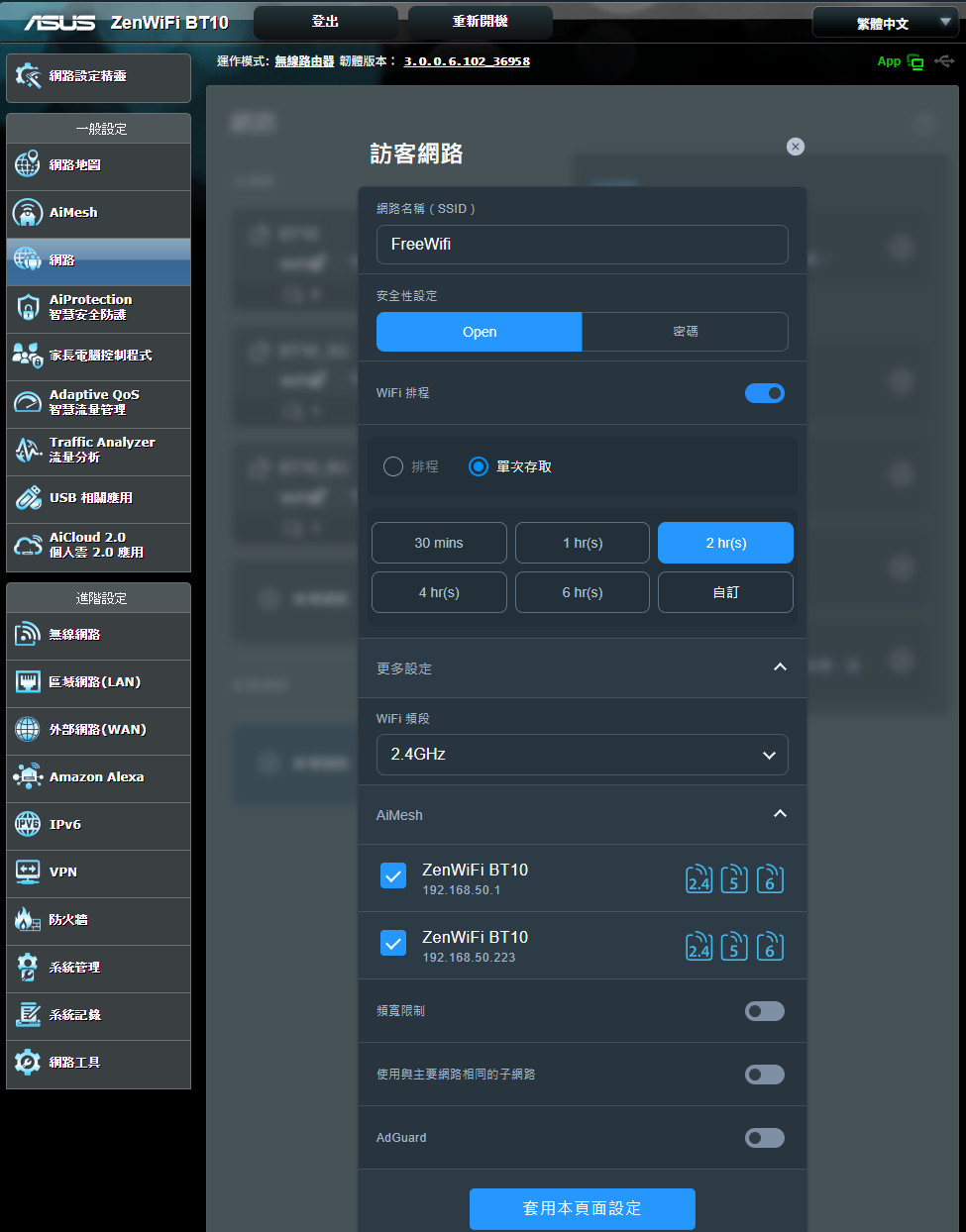

假設新增訪客無線網路，可以設定簡單的排程連線時間或者是單次線時連線，以及要使用的 Wi-Fi 頻段、可連線的 AiMesh 節點、頻寬限制等。

↑ 網路管理，可以個別設定不同的 Wi-Fi SSID，以及新增訪客網路、兒童、IoT 網路、VPN 連線。

↑ 新增網路時可自訂排程或單次存取。

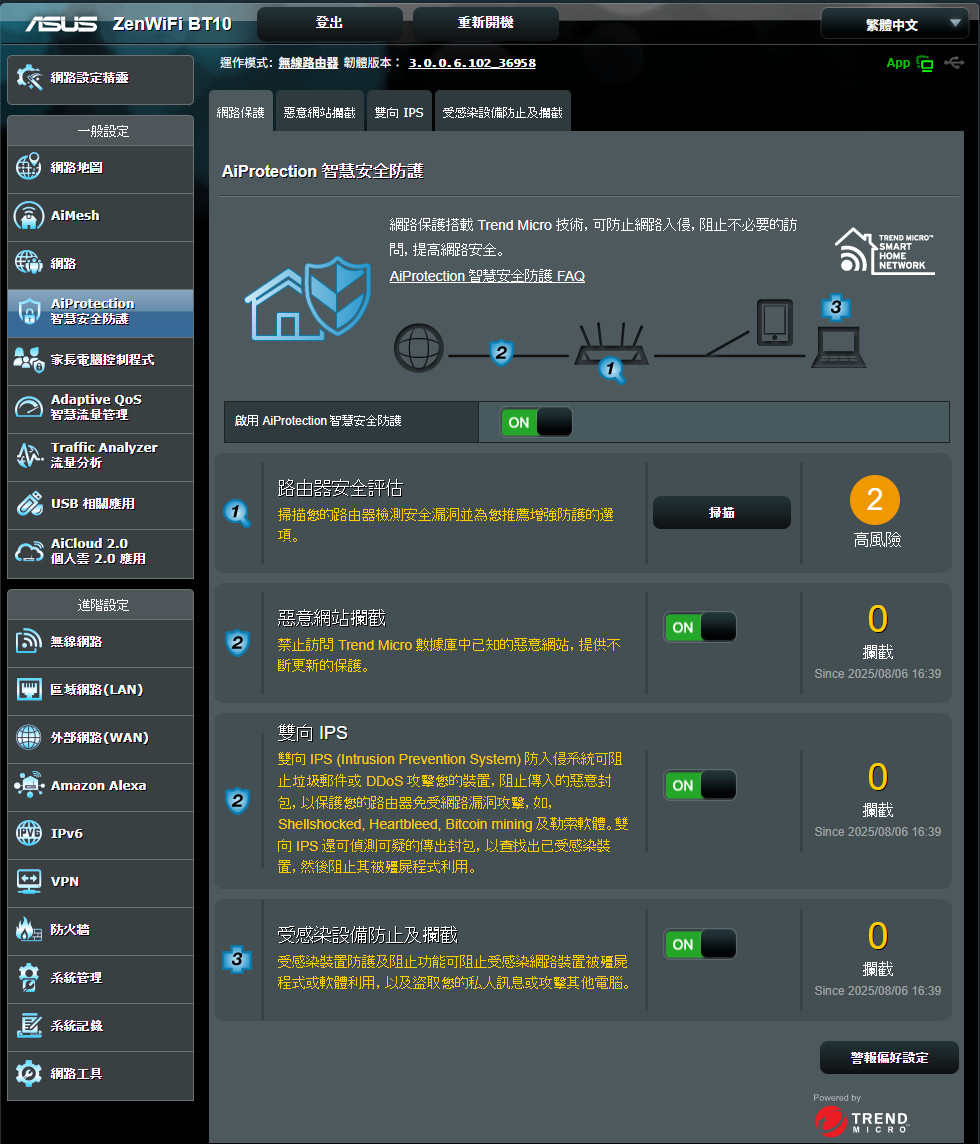

AiProtection 是華碩與 Trend Micro 合作的保護功能，用戶無須額外付費解鎖，即可獲得基本的路由器安全評估、惡意網站攔截、雙向 IPS、受感染設備防止攔截等，而這些惡意的黑名單都會由 Trend Micro 負責提供。

此外，上述展示家長控制功能中的分類名單，也來自於 Trend Micro 的黑白名單，讓用戶無須一個一個的阻擋網站，可以藉由分類一次性阻擋不必要的網頁瀏覽。

↑ AiProtection。

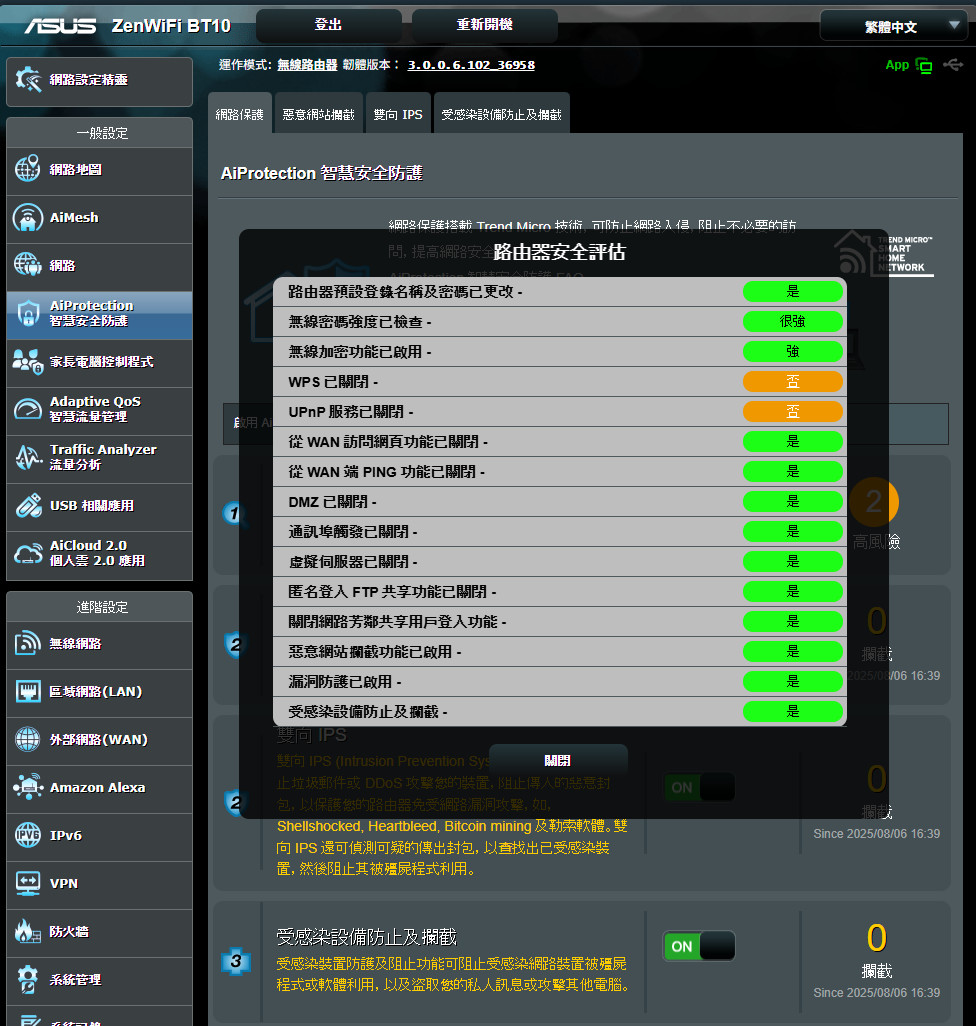

↑ 建議將 WPS 與 UPnP 關閉。



Adaptive QoS：除可透過應用程式分析管理裝置的 WAN/LAN 頻寬監控外。頻寬管理 QoS 中則有著遊戲、影音、網頁、學習、工作等預設的優先清單，啟用 QoS 一定要設定正確的外網頻寬，這樣才能有效分配網際網路連線資源。

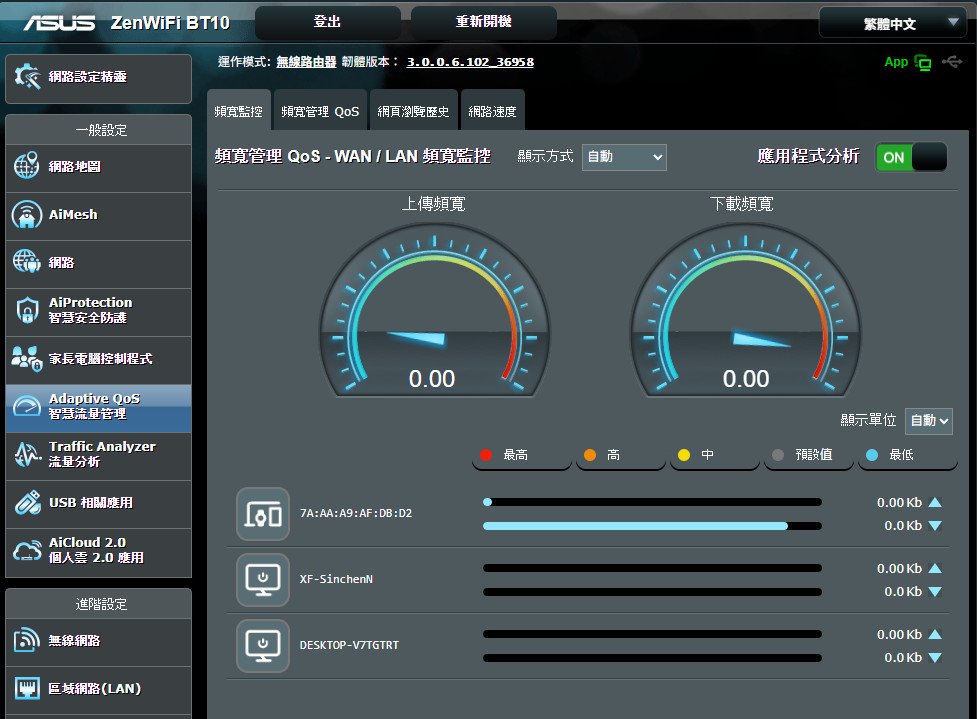

↑ 頻寬監控。

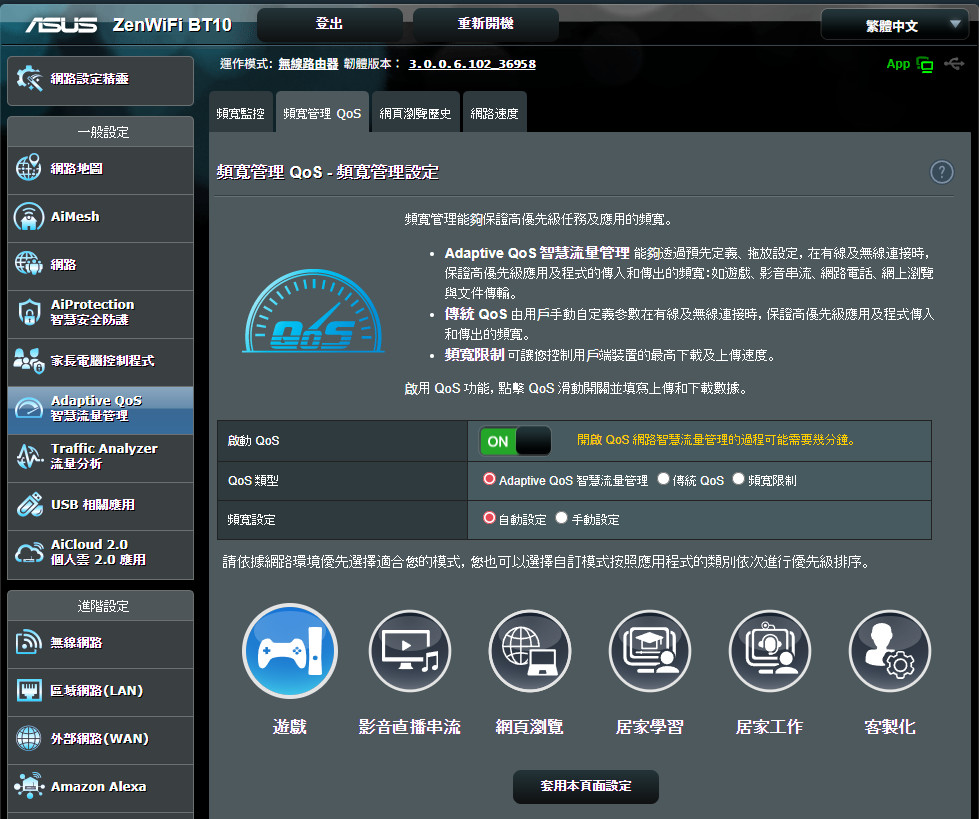

↑ 頻寬管理 QoS。

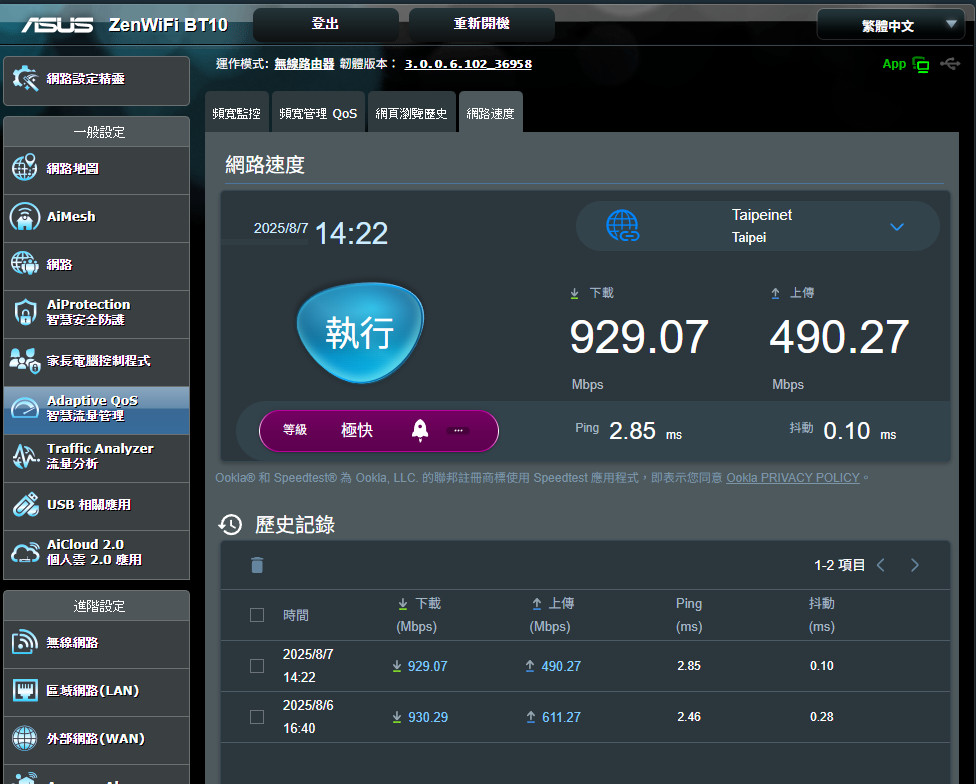

↑ 外網速度測試。



Traffic Analyzer 流量分析，可記入用戶端的網路使用狀況，每小時會更新一次並可在 app 中觀看流量分析；USB 應用則包含各種基本的網路儲存功能可利用。

↑ Traffic Analyzer 流量分析。

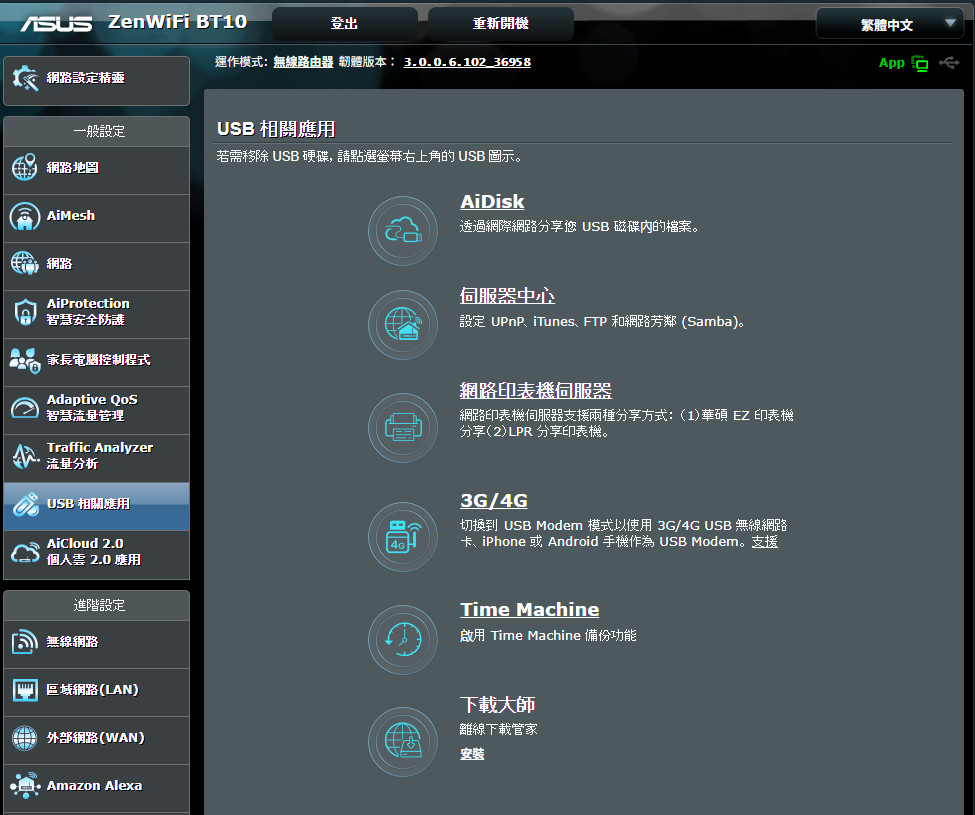

↑ USB 應用。

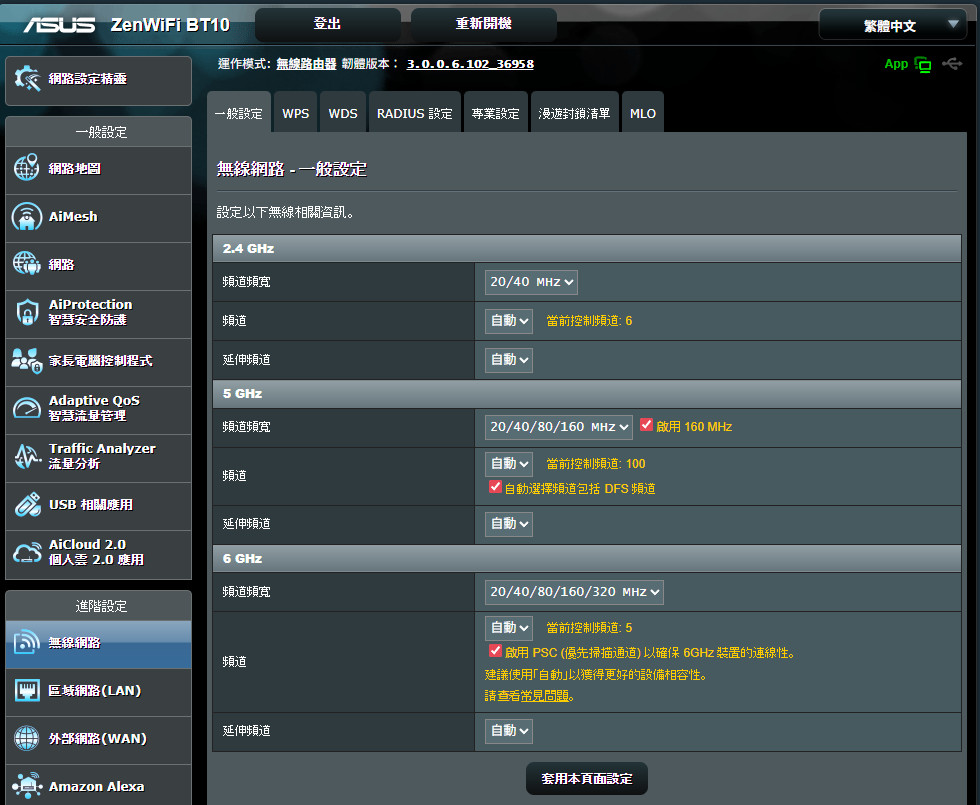

無線網路設定則針對無線三頻道個別調整頻寬、頻道與延伸頻道等設定，若要更改 Wi-Fi 名稱 SSID 與密碼，則要回到網路頁面才能調整。

↑ 無線網路設定。



區域網路設定中在 Switch Control 當中，也提供綁定/鏈路聚合支援雙 10GbE 的 IEEE 802.3ad 網路聚合，但這要裝置端也同樣支援這協定才能使用。

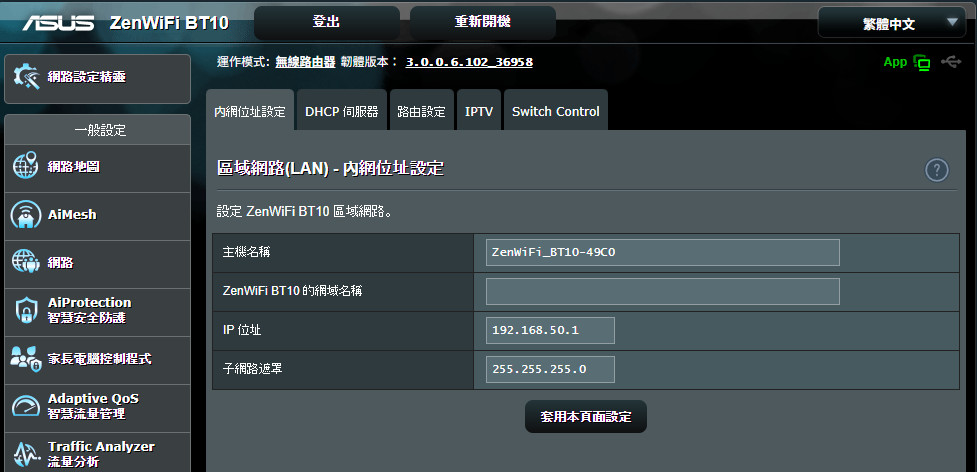

↑ 區域網路，預設使用 192.168.50.1 的網段。

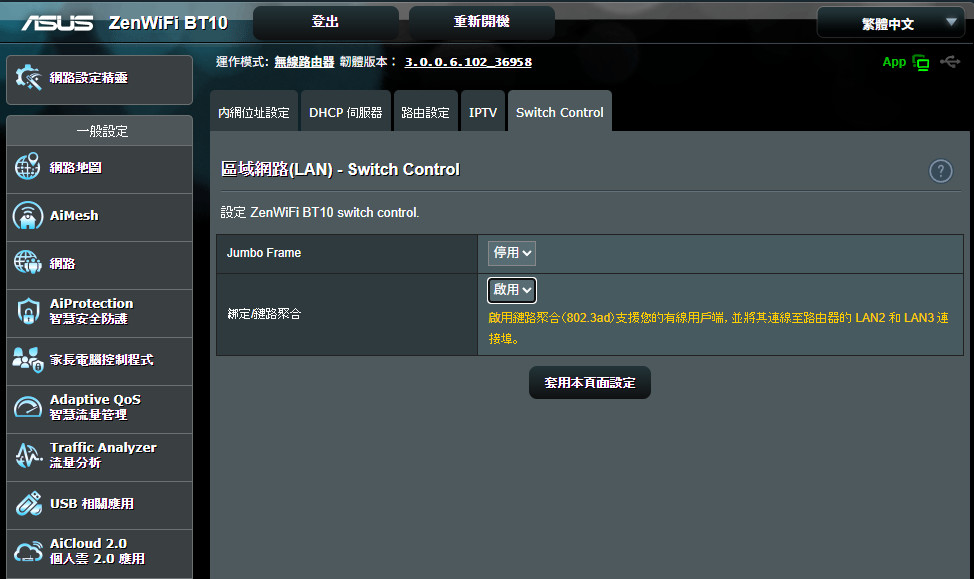

↑ Switch Control。



外部網路設定中，支援主要的浮動 IP、固定 IP、PPPoE、PPTP、L2TP、IPSec 等連網方式，而在雙 WAN 設定中可啟用雙 WAN 模式支援負載平衡或故障轉移，而 WAN 端可選擇 10G、2.5G、USB 等做為 WAN 端。

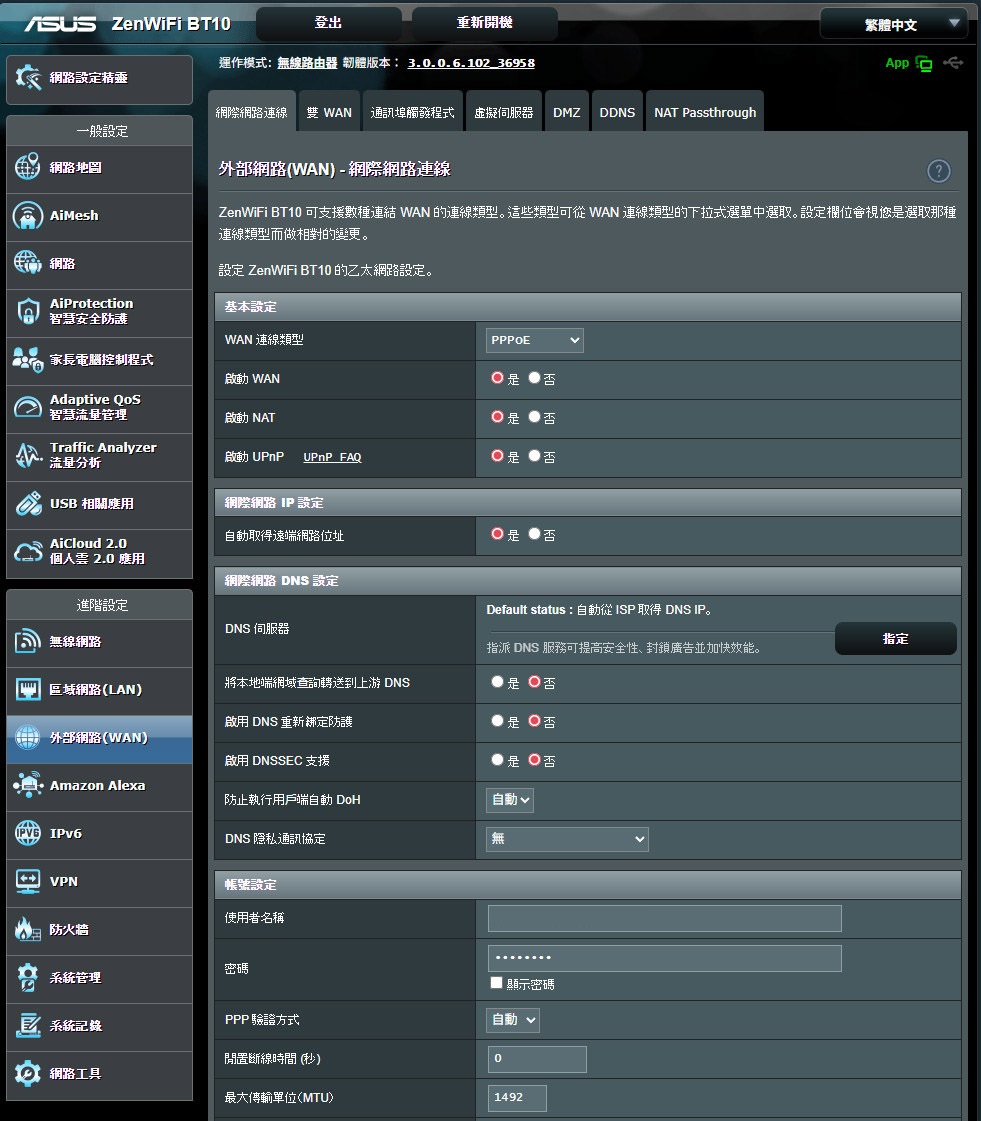

↑ 外部網路設定。

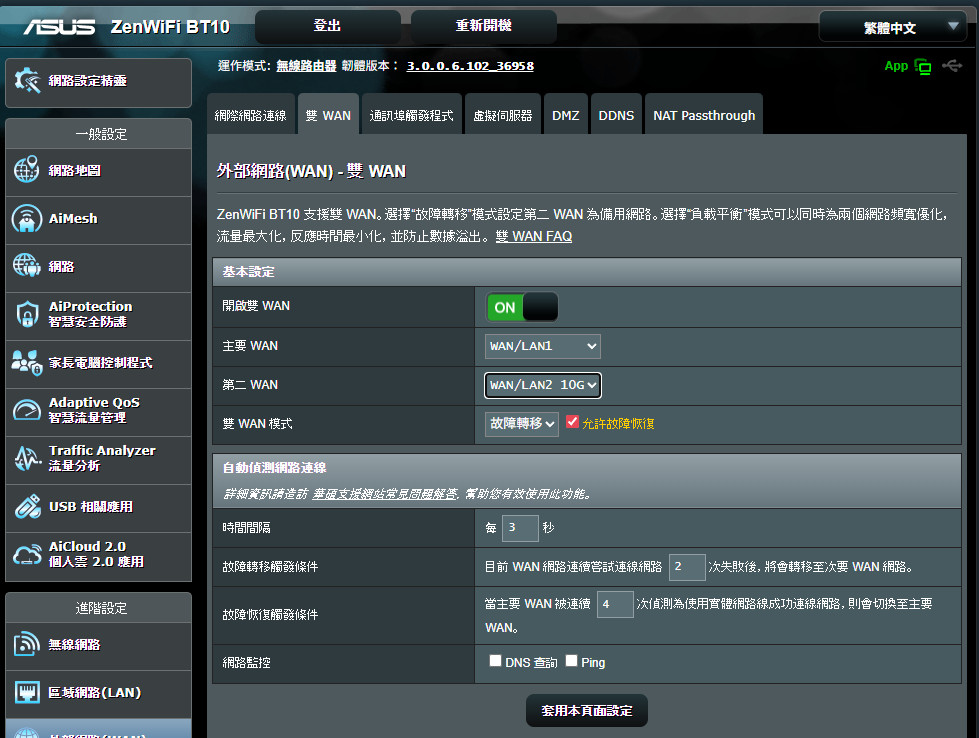

↑ 雙 WAN。

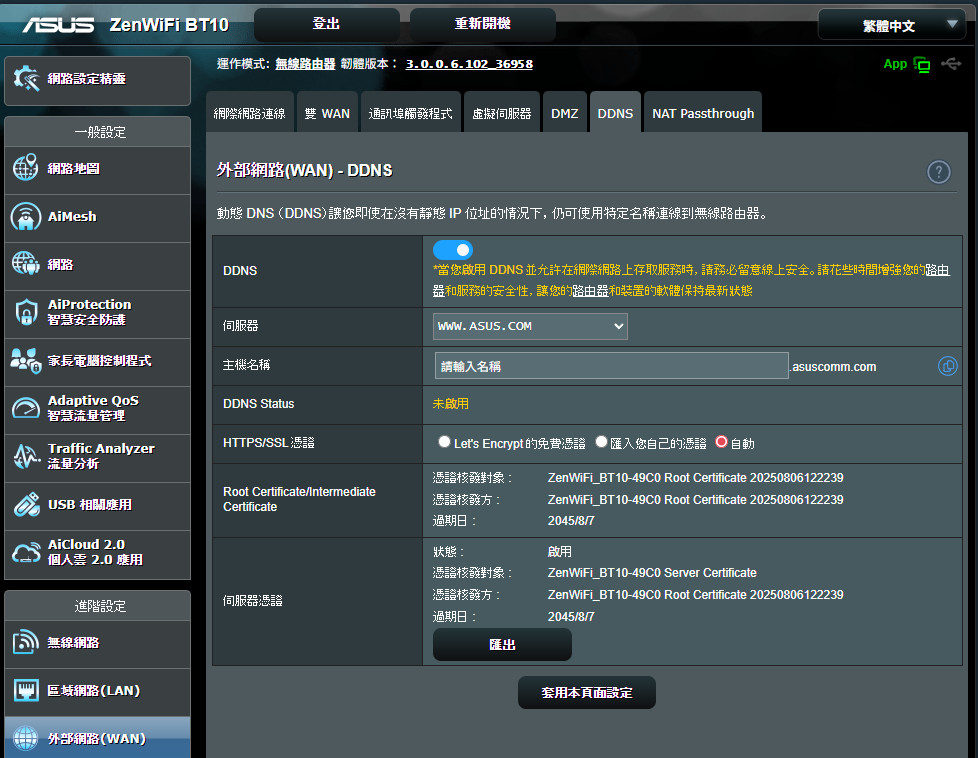

↑ DDNS。

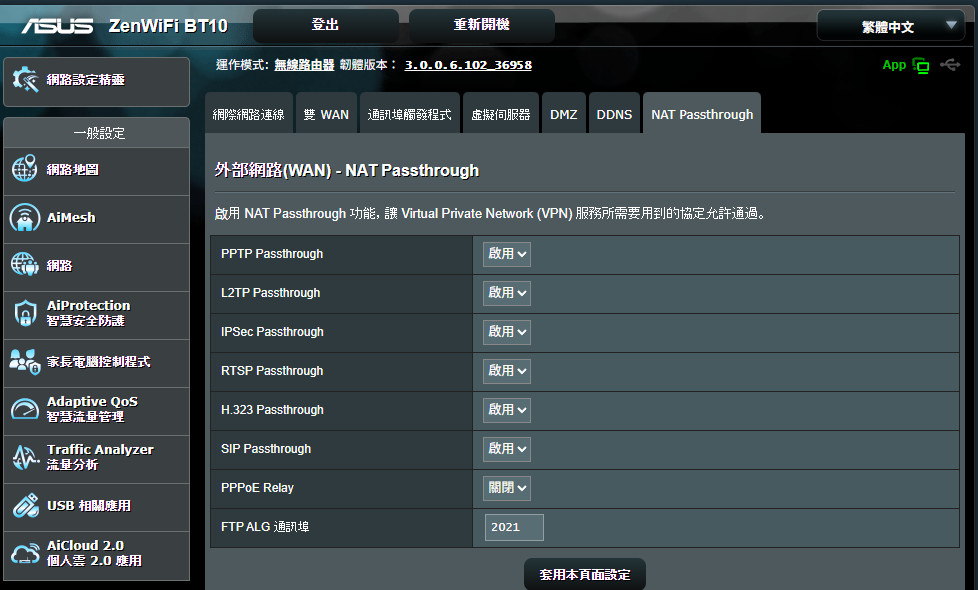

↑ NAT Passthrough。



BT10 也提供基本的 VPN 伺服器與 Instant Guard 客戶端連線，讓玩家可自行建立 VPN 伺服器讓外網用戶連回家中網路。

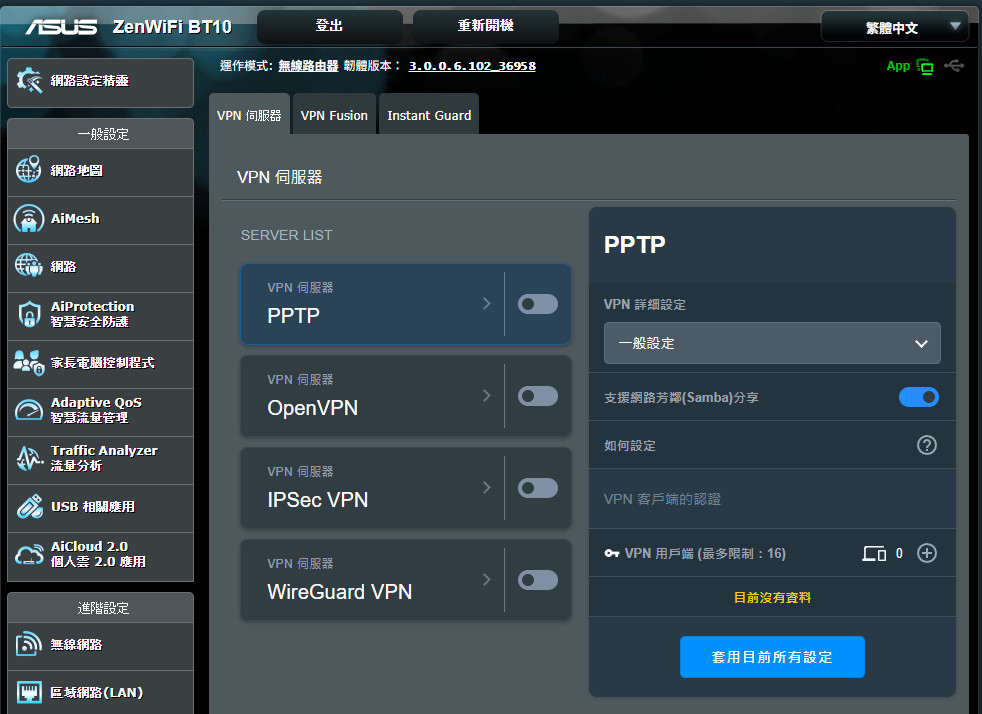

VPN 伺服器主要支援 PPTP、OpenVPN、IPSec VPN 與 WireGuard VPN 等功能；在 VPN 客戶端也就是 VPN Fusion 頁面中，可以新增 Surfshark、WireGuard、OpenVPN、PPTP 與 L2TP 等協定的 VPN 客戶端，並指定通過 VPN 進行連線。

Instant Guard 則要搭配 ASUS Instant Guard app 能夠自動替手機建立 VPN 連線功能，讓整體操作變得更簡易。

↑ VPN 功能。

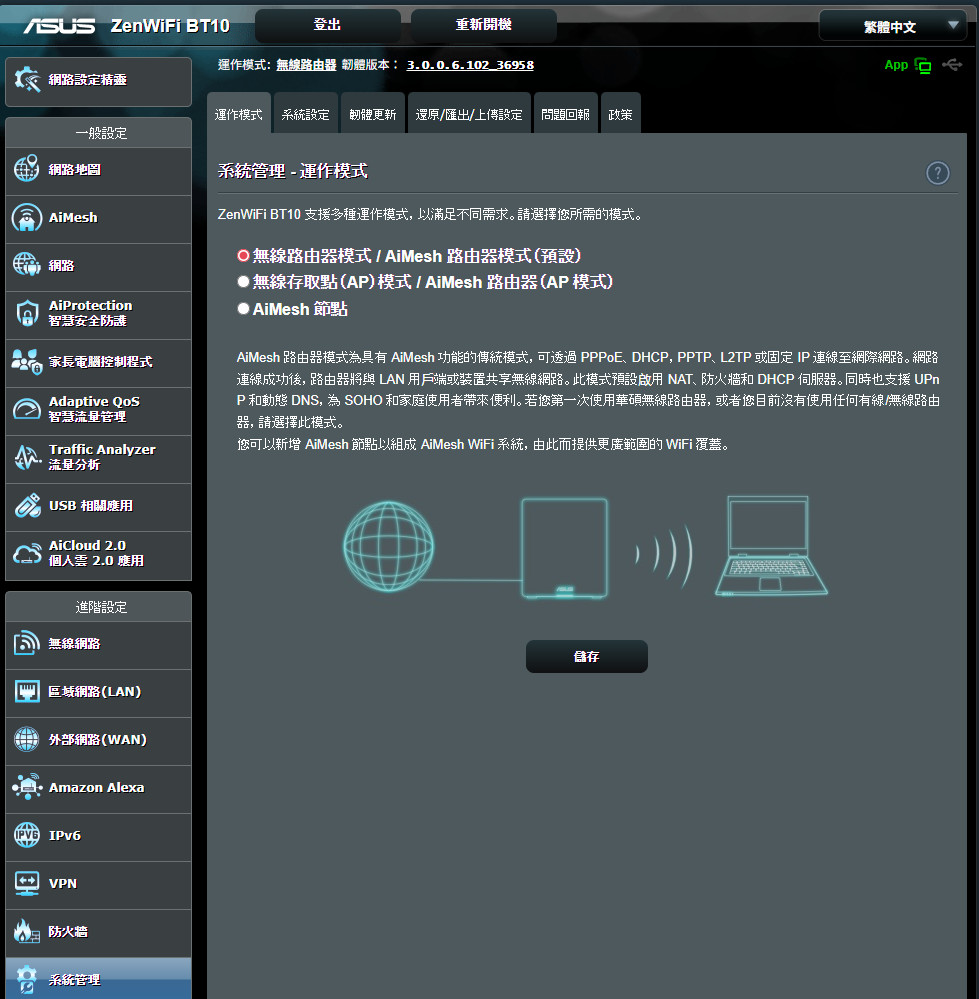

↑ 運作模式設定。



ASUS ZenWiFi BT10 無線網路效能、訊號測試

無線路由器的測試環境為公司 B1 前後加起來大約 70 坪，並將 BT10 主機擺放在 King 這個位置連上網際網路、BT10 子機擺在公司 F 點位置使用無線回程；測試則使用 Intel NUC 12 Pro 主機改裝 Intel Wi-Fi 7 BE200 無線網路晶片與外接天線，搭配 Acrylic Wi-Fi Analyzer 與 Speedtest 做為測試工具；公司網速為 Hinet 1000/600M。

Acrylic Wi-Fi Analyzer 掃描，可見 BT10 提供的 2.4GHz 採用 40MHz 頻寬、5GHz 採用 160MHz 頻寬、6GHz 則是 320MHz 等頻寬設定。實際連線，BE200 無線網路晶片可連上 802.11be、6GHz 速率可達 5764/5764 Mbps、5GHz 速率可達 2882/2882 Mbps、2.4GHz 則是 344/344 Mbps 等連線速率。

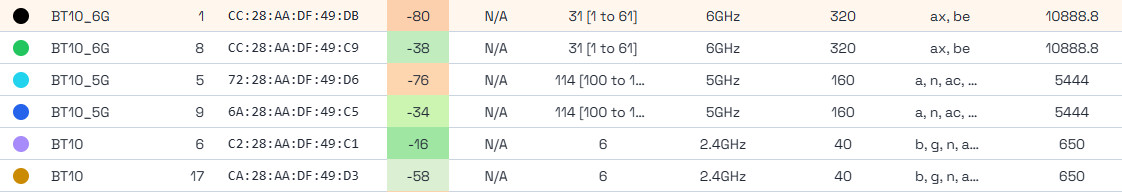

↑ Acrylic Wi-Fi Analyzer。

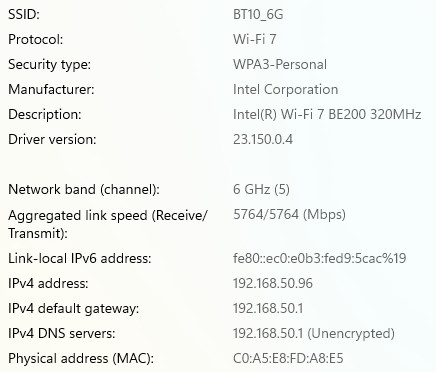

↑ Wi-Fi 7、6GHz、速率 5764/5764 Mbps。

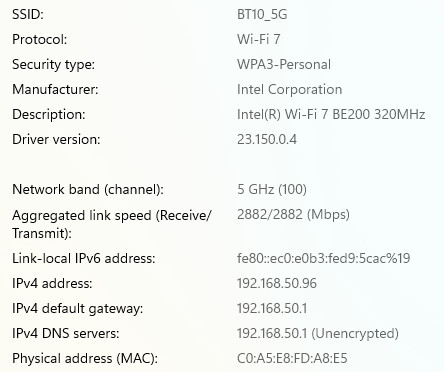

↑ Wi-Fi 7、5GHz、速率 2882/2882 Mbps。

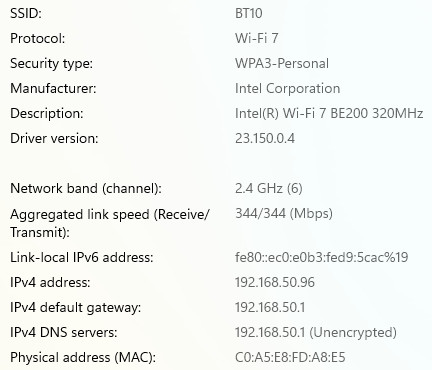

↑ Wi-Fi 7、2.4GHz、速率 344/344 Mbps。



無線覆蓋範圍與外網速度：首先 King 這點無線訊號滿格 6GHz、5GHz 可跑滿 933.3 / 580.4 Mbps 的外網速度，當然 2.4GHz 也可達到 130.7 / 72.3 Mbps 的傳輸速度。接著有著柱子、貨架阻隔的斜對角 A 點，訊號強度普遍都降低至 -59 / -65 dBm，但 6GHz 的速度依舊可達到 847.7 / 580.0 Mbps、5GHz 936.7 / 577.4 Mbps 的網速；至於 B、C 這兩點在同一區的狀況下依舊都不錯。

重點在於辦公室右半邊訊號最差的儲藏室 D 點，藉由 BT10 子機提供更好的無線訊號，並且 5GHz 與 6GHz 也能維持在 918.5 / 436.7 Mbps 的傳輸速度。同樣的 E 房間內訊號一樣穩定且 5GHz 與 6GHz 都維持著不錯的表現。

透過 2 台 ZenWiFi BT10 建立的 AiMesh 網路，能夠自動將連線裝置分配在訊號較好的節點，都可達到目前主流外網 1000Mbps 的傳輸可能性。

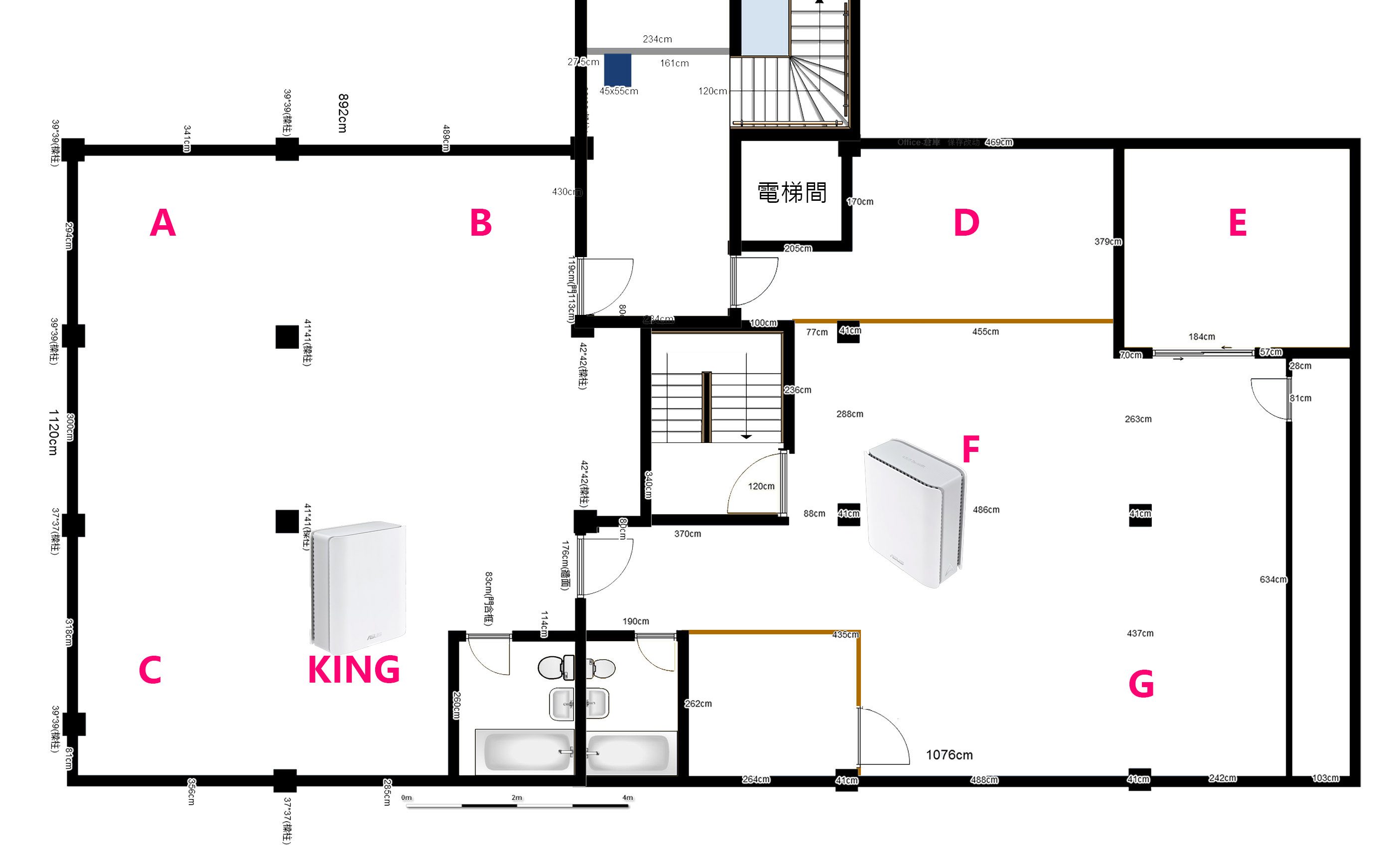

↑ 公司 B1 平面圖。

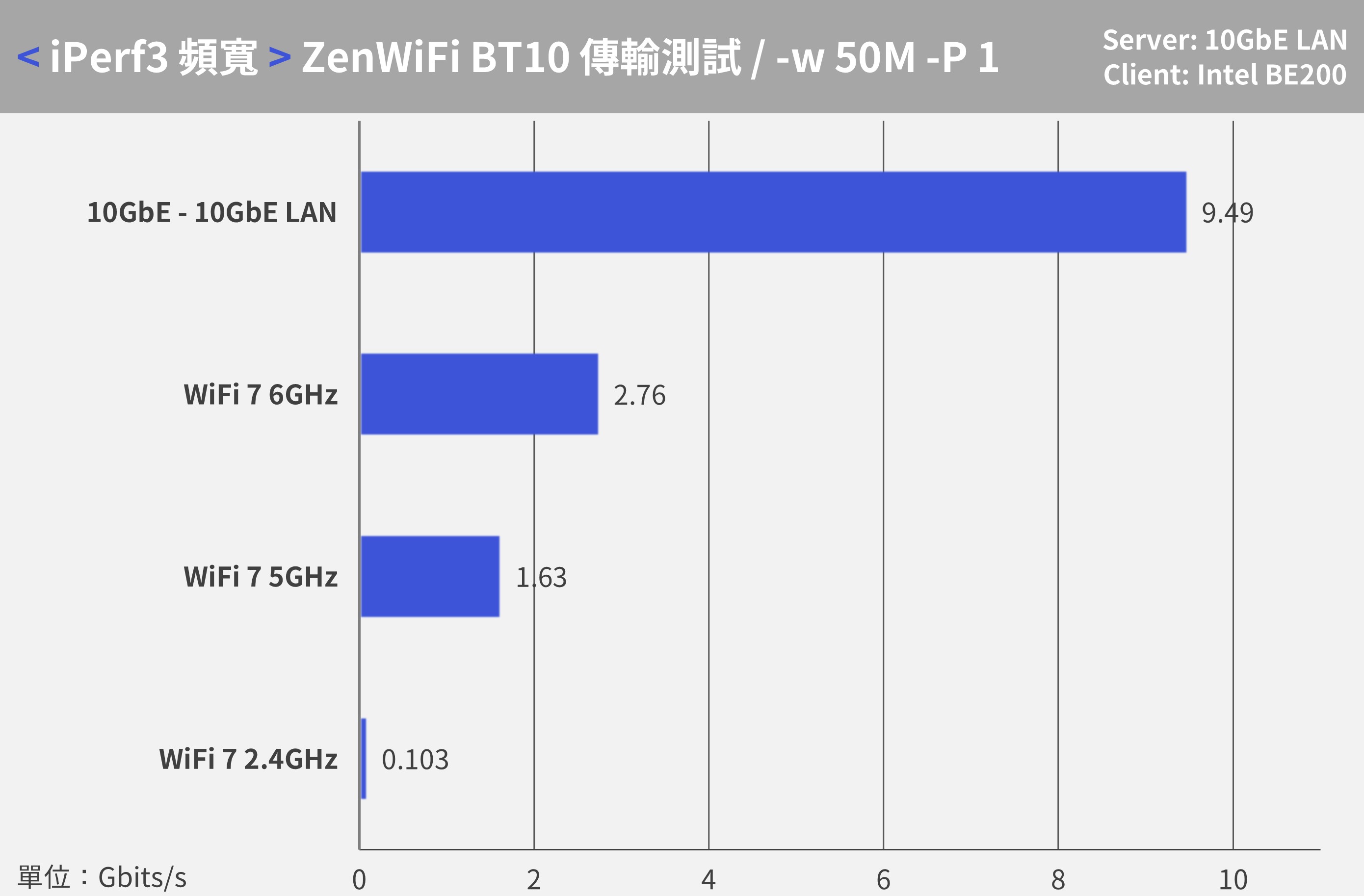

無線網路內網傳輸測試：測試方法則以 ZenWiFi BT10 做為無線路由器，使用 10GbE LAN 連接做為 iPerf3 伺服器與檔案共享的電腦；iPerf3 指令為 –c server ip –w 50M –t 120 –i 10 -P 1 進行 TCP 頻寬測試，測試節點為主要連網的 BT10 主機。

首先 ZenWiFi BT10 的 10GbE LAN to LAN 可達到 9.49 Gbps 的傳輸性能；無線方面 Wi-Fi 7 6GHz 在 320MHz 頻寬下可跑到 2.76 Gbps；而 Wi-Fi 7 5GHz 則達到 1.63 Gbps；至於 Wi-Fi 7 2.4GHz 則只有 103 Mbps。

簡單來說，Wi-Fi 7 6GHz 在 320MHz 頻寬下可達到有線 2.5GbE 的傳輸性能，至於 Wi-Fi 7 5GHz 則是差不多 1GbE 以上的效能。

↑ iPerf3 頻寬測試。

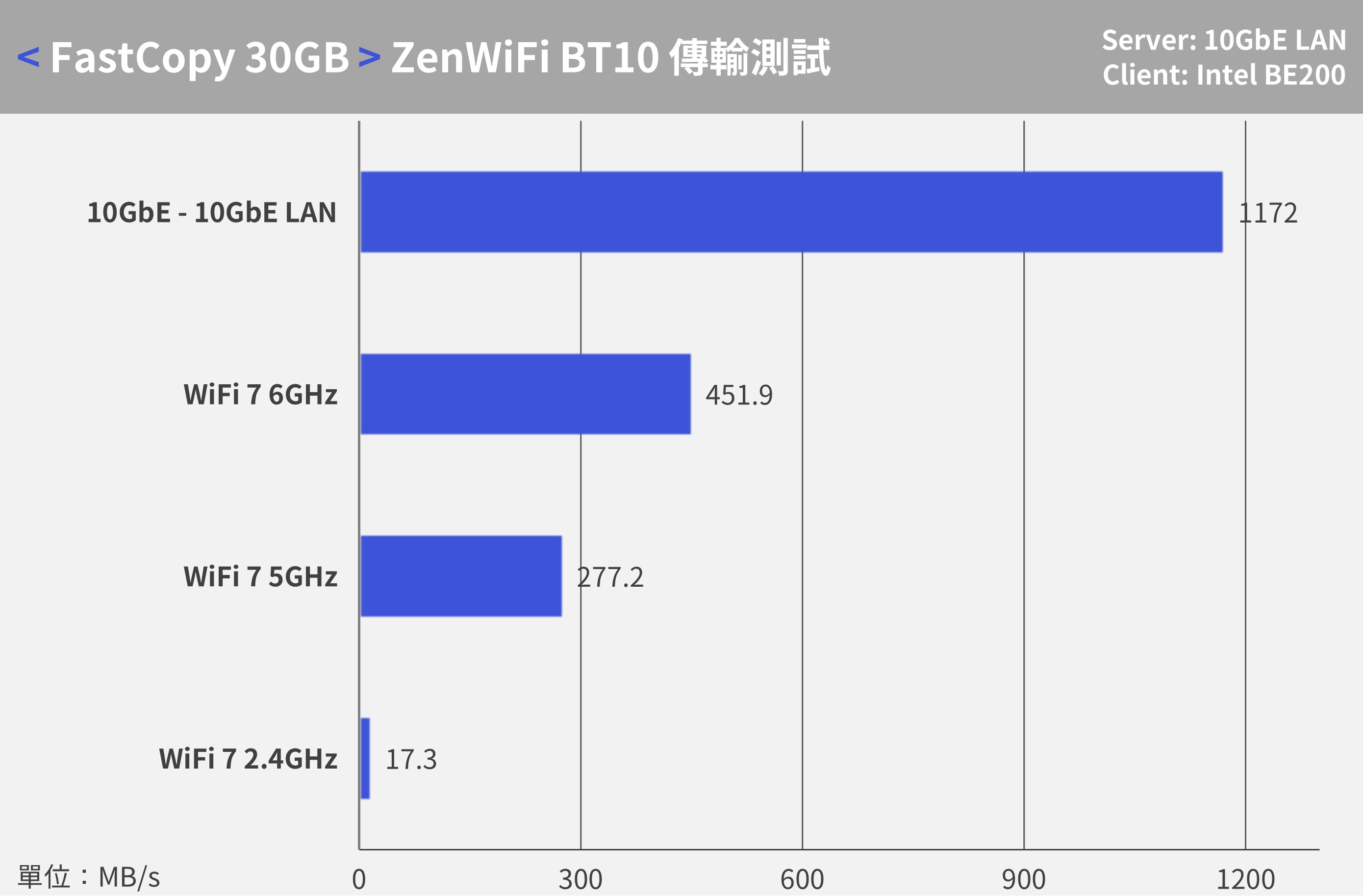

Windows 網路芳鄰傳輸測試：實際的檔案傳輸效能相對也比較能夠理解 Wi-Fi 實際傳檔效能，測試以 FastCopy 軟體將測試的單一 30GB 大檔案，從客戶端電腦上傳至共享資料夾的電腦。

ZenWiFi BT10 有線 10GbE 可有著 1172 MB/s 的高速有線傳輸能力；無線方面 Wi-Fi 7 6GHz 可達到 451.9 MB/s、5GHz 則有著 277.2 MB/s、2.4GHz 則只有 17.3 MB/s。

無線 6GHZ 與 5GHz 在檔案傳輸的頻寬表現上反而優於 iPerf3 的測試，但狀況相同 Wi-Fi 7 6GHz 320MHz 頻寬可與有線 2.5GbE 相當，至於 Wi-Fi 7 5GHz 則比有線 1GbE 的效能在好一些。

↑ FastCopy 網路芳鄰傳輸測試。



回程測試：對於 WiFi 7 Mesh 機種主機無線傳輸跑個 2.76Gbps 的效能確實強，但並非 Mesh 機種主打的賣點，Mesh 機種更吃重的是「有線 / 無線回程」。也就是 BT10 子機對主機的回程速度測試，這段會分別測試無線自動設定與有線 10GbE 回程，在 iPerf3 進行頻寬測試。

BT10 主機與子機距離就是辦公室的這個走廊，距離約在 10 公尺左右，走廊兩側有貨架但走道淨空。測試的 Server 與 Client 都使用有線網路連接至 BT10 主機與子機的 10GbE LAN 連接埠，藉此測試 AiMesh 的回程表現。

BT10 子機藉由 WiFi MLO 自動設定下無線回程可達到 2.31Gbps 的效能；改為有線 10GbE 回程則維持在 9.49Gbps 的峰值。當然無線回程的間隔距離越短，理論上無線回程頻寬也會跟著提升，但一般家中主機與子機間隔 10m 公尺的狀況下，這無線回程速度也可滿足目前外網的頻寬需求。

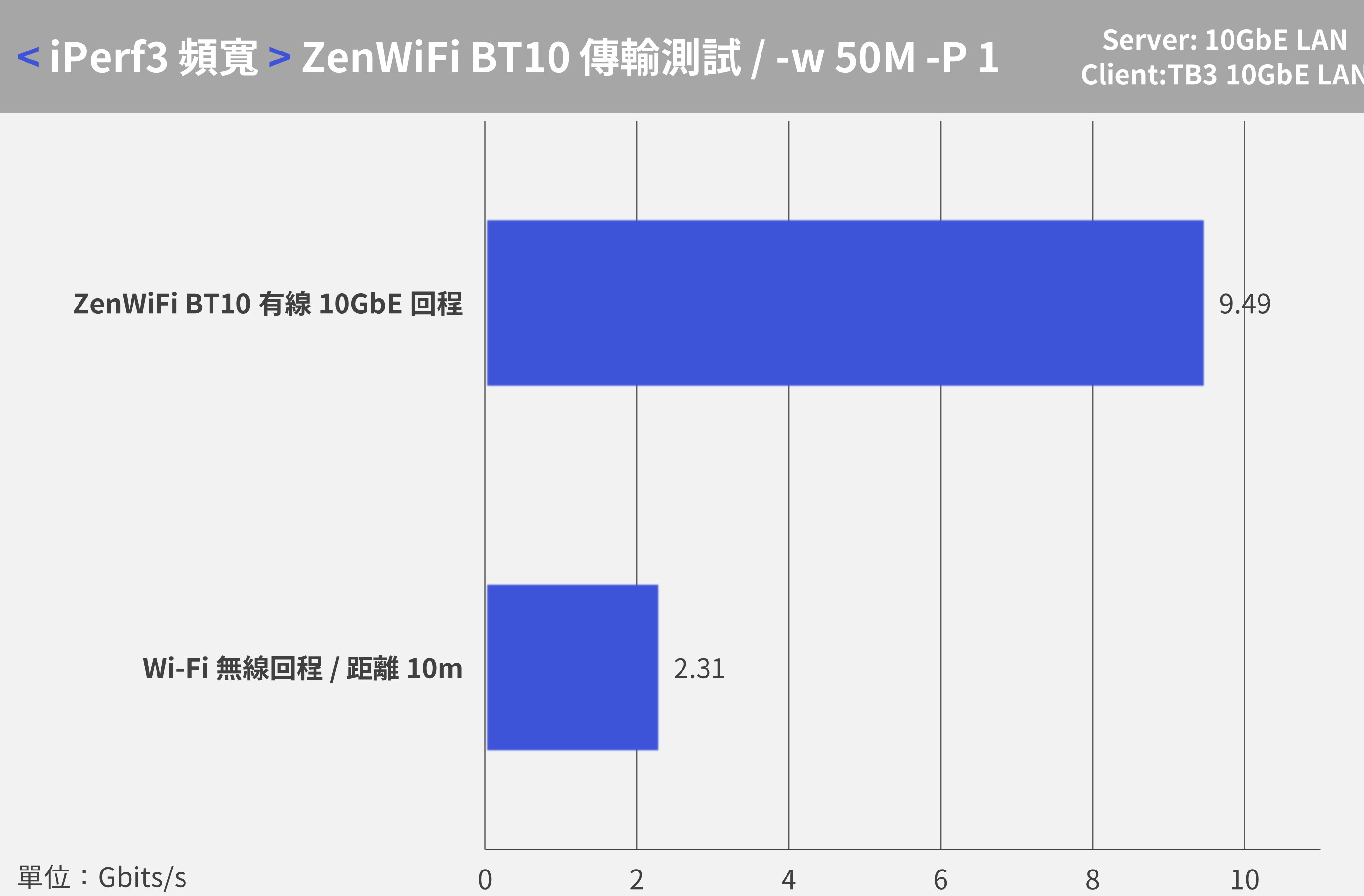

↑ 有線 / 無線回程。



總結

ZenWiFi BT10 有著相當好看的全白、書本造型，擺放在家中各個位置也能巧妙的融入家中；Wi-Fi 7 無線三頻、內部 8 天線配置、主力 5GHz 與 6GHz 都 4×4 傳送接收下，讓 BT10 主機近距離無線 6GHz 可達到 2.76 Gbps 的傳輸頻寬，而 5GHz 無線也有著 1.63 Gbps 的高速傳輸能力。（相對 2.4GHz 較弱，但可留給 IoT 裝置使用。）

更藉由 AiMesh 擴大無線覆蓋範圍，可輕鬆的滿足公司 B1 約 70 坪的空間，即便包含貨架、牆壁各種阻隔，也可藉由 Mesh 子機提供穩定、高速的連網體驗；此外，Mesh 子機採用 MLO 無線回傳可達到 2.31Gbps 的傳輸頻寬，能夠輕鬆滿足目前網際網路 1000Mbps 的高速外網頻寬。

ZenWiFi BT10 除了有著不錯的 Wi-Fi 7 無線傳輸能力，更提供 2 個 10GbE 與 1 個 1GbE 連接埠，讓用戶可依據網路環境來調整有線 WAN、LAN 配置，搭配 Wi-Fi 7 6GHz 頻段 320MHz 頻寬，即可發揮新一代無線路由器的高傳輸頻寬。

當然 ZenWiFi BT10 單一台售價為 NTD $12,990 元，測試的雙入組則是 NTD $24,990 元，確實高階 Wi-Fi 7 的機種相對貴一些，並有著免費的 AiProtection、家長監控、網路自訂、VPN 伺服器等功能，滿足各位玩家的高速網路需求。
