顯卡供電多一道防線！CORSAIR ThermalProtect PCIe 5.1 600W 12V-2×6 電源線開箱測試

隨著高階顯示卡功耗越來越高，顯卡供電安全也成為玩家裝機時相當重視的一環。雖然顯卡供電介面已從早期 12VHPWR 逐步更新至 12V-2×6，但市場上仍不時傳出高階顯示卡因接頭未完全插入、線材彎折過大、接觸不良或長時間高負載等因素，導致連接器過熱、熔毀，甚至造成顯示卡損壞的案例。

為了降低這類風險，電源供應器與線材廠商也開始從不同方向強化安全設計。有些產品透過電源供應器端的輸出管理，讓各路供電負載更平均，避免特定線路承受過高壓力；也有廠商選擇直接從線材本身下手，加入額外的監測與保護機制。

而這次開箱的 CORSAIR ThermalProtect 溫控保護 PCIe 5.1 600W 12V-2×6 電源線，就是從線材端強化安全設計的產品。它支援 PCIe 5.1、12V-2×6 與最高 600W 供電能力，並將 ThermalProtect 溫控保護模組整合在線材內。當偵測到接頭附近溫度異常升高時，便會啟動 OTP 過熱保護機制，透過 Sense Pin 通知 GPU 關閉，以降低接頭或線材持續過熱造成損壞的風險。

規格
產品類型：顯示卡電源線
顏色：黑色、白色
線材長度：650 mm
支援規格：PCIe 5.1
顯示卡端接頭：12V-2×6
電源端接頭：12V-2×6
最高供電：600W
保護機制：ThermalProtect 溫控保護、OTP 過熱保護
線材設計：柔軟壓紋 PVC 線材
接頭設計：雙色接頭
保固：兩年

CORSAIR ThermalProtect PCIe 5.1 600W 12V-2×6 電源線外觀 / 理線梳、壓紋線材與溫控保護設計

CORSAIR ThermalProtect PCIe 5.1 600W 12V-2×6 電源線提供黑色與白色兩種版本，除了滿足一般深色系裝機需求，也特別照顧想打造全白主題主機的玩家，讓整機視覺更一致。

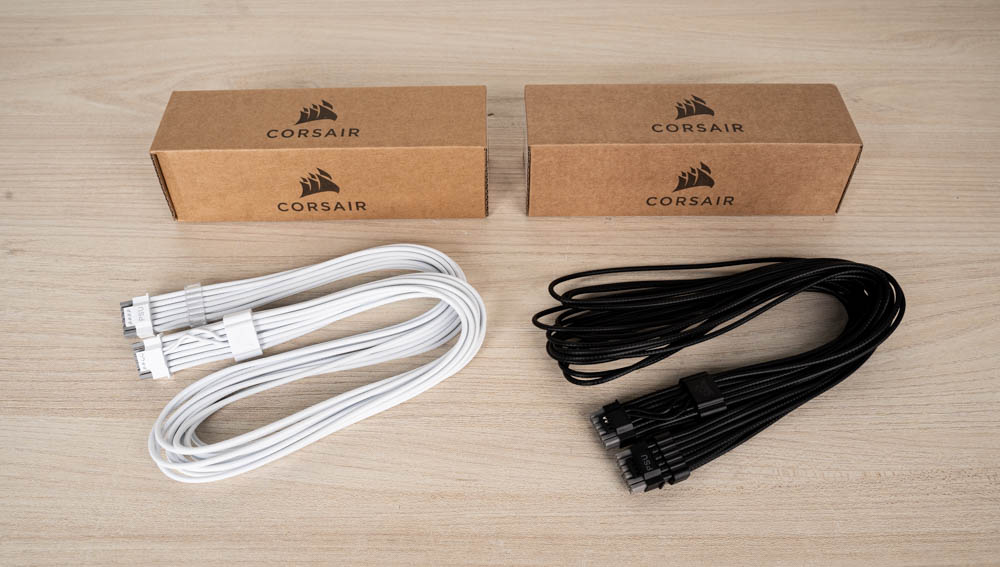

↑ 黑、白兩色可選。

CORSAIR ThermalProtect PCIe 5.1 600W 12V-2×6 電源線長度為 650 mm，本體採用具柔軟性的 PVC 材質，表面帶有細緻壓紋，視覺質感比一般線材更好。柔軟的線身設計也讓裝機時更容易調整走線角度，而線材上已預先配置理線梳，可讓線材排列更整齊，避免在機殼內顯得雜亂。

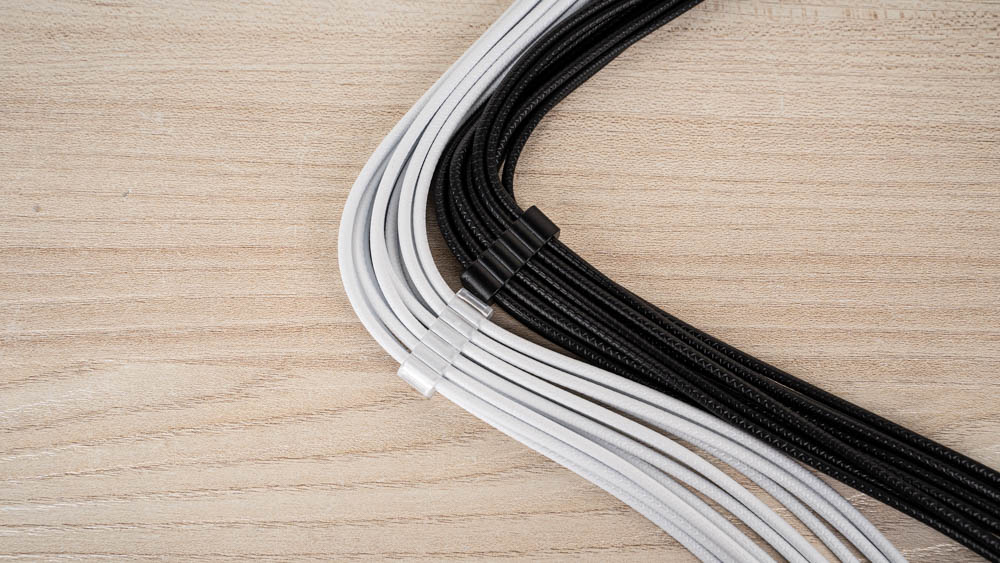

↑ 線材採用柔軟 PVC 材質，並帶有細緻壓紋。

接頭部分採用 12V-2×6 to 12V-2×6 設計，可搭配具備原生 12V-2×6 接頭、並支援 PCIe 5.1 規格的電源供應器與新世代顯示卡使用。這款線材的接頭也採用雙色提示設計，安裝時能更直覺判斷接頭是否已完整插入，降低因接頭未插到底而造成接觸不良或異常升溫的風險。

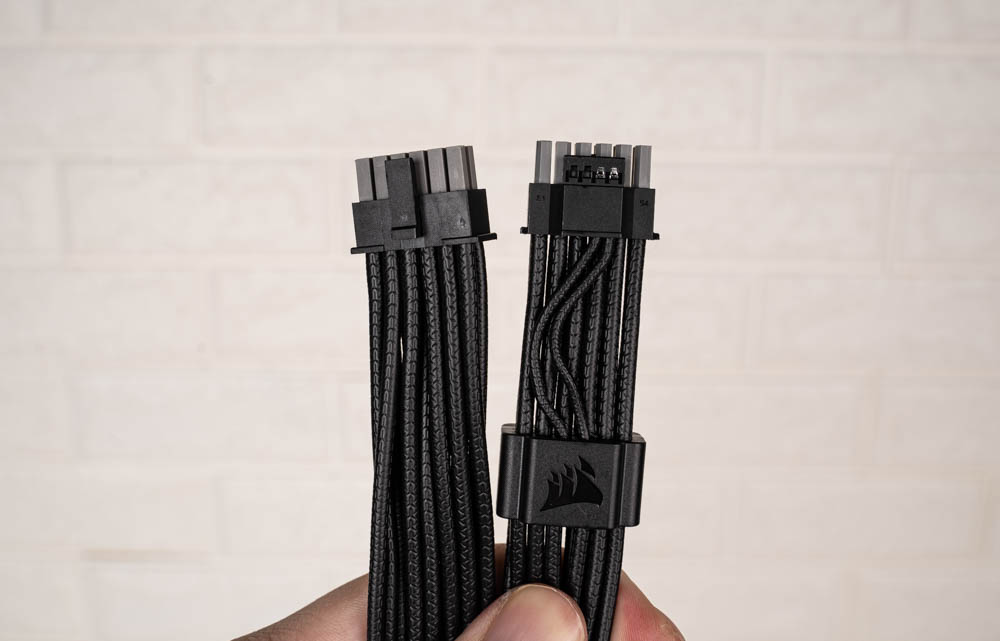

↑ PCIe 12V-2×6 新版接頭。

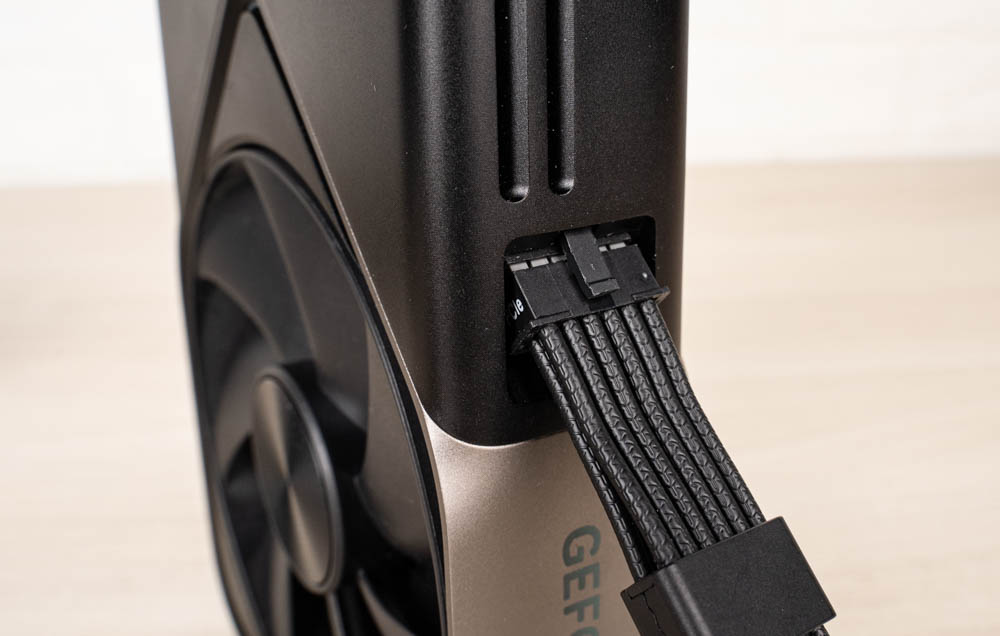

↑ 透過灰色區塊可輔助判斷接頭是否完全插入。

ThermalProtect 過熱保護模組整合在固定式理線梳內，位置距離 GPU 端 12V-2×6 接頭約 30mm。它主要用來監測接頭附近的線材溫度變化，當溫度異常升高時，便會啟動保護機制。

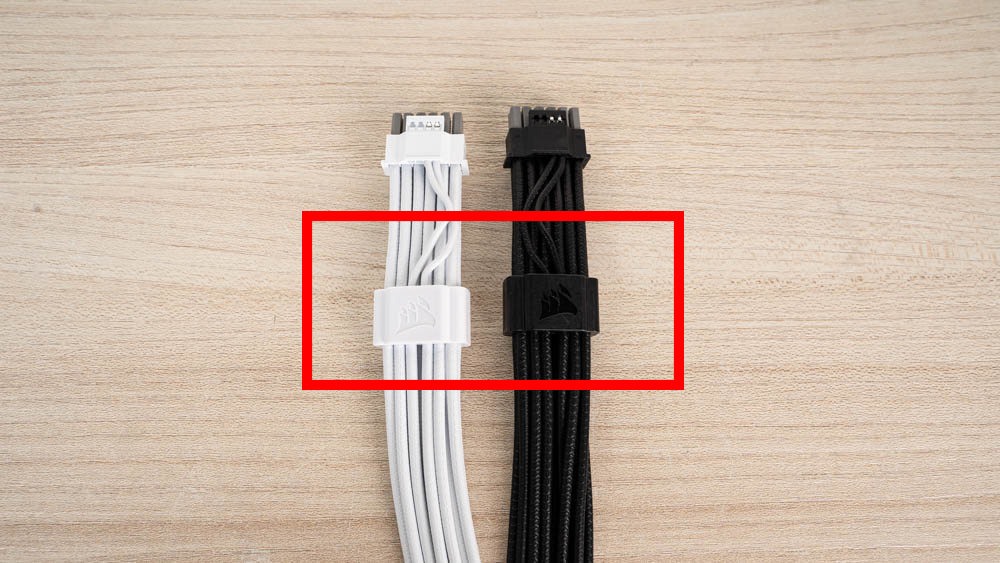

↑ 紅框處為固定在線材上的理線梳，內部整合 ThermalProtect 過熱保護模組。

線材兩端皆有方向標示，安裝時需依照標示連接。標示 PSU 的一端連接電源供應器，靠近 ThermalProtect 過熱保護模組的一端則連接 GPU 顯示卡端。

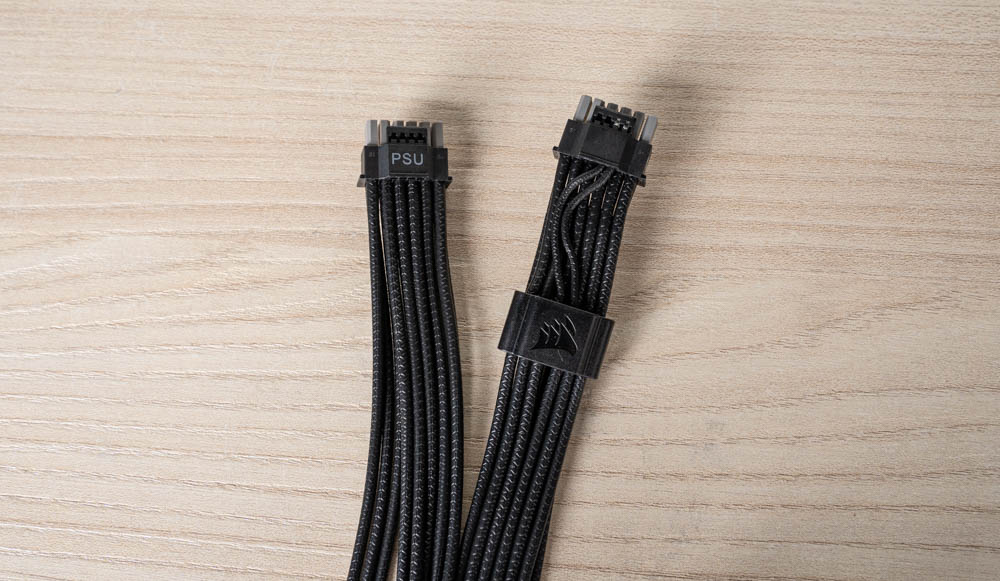

↑ 安裝時需依照標示連接。

CORSAIR ThermalProtect 作用原理解析 / 透過 Sense Pin 啟動 GPU 過熱保護

筆者簡單整理 ThermalProtect 過熱保護的作用原理，讓玩家可以更快速了解這條線材的安全設計；若想了解更完整的技術細節，也可以參考 CORSAIR 官方網站。

CORSAIR ThermalProtect PCIe 5.1 600W 12V-2×6 電源線，是在顯卡供電線材內加入 OTP 過熱保護機制。不同於電源供應器本身的 OTP 主要用來保護 PSU 避免過熱，ThermalProtect 是針對顯卡供電線材進行溫度監測，特別是靠近 GPU 端 12V-2×6 接頭附近的線材溫度。

這款線材在 Sense 感測線路上加入溫度保護元件，用來監測靠近 GPU 端接頭附近的線材溫度變化。當感測位置溫度達到約 65°C 時，保護機制便會啟動，並透過 Sense Pin 的訊號狀態變化，讓 GPU 判定供電狀態異常，進而關閉或停止運作。

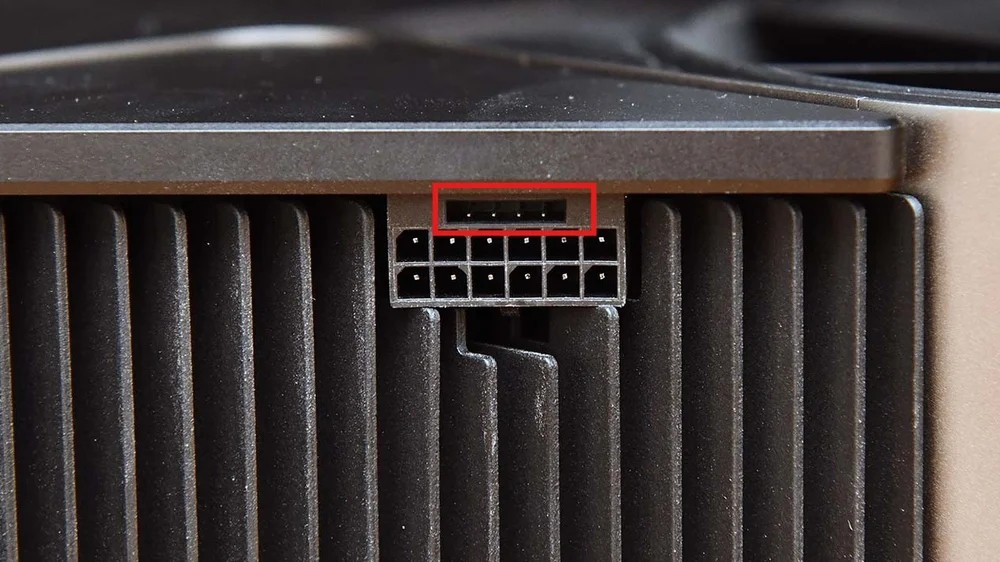

↑ 12V-2×6 接頭上的 Sense 偵測腳位可傳達供電功率；當 ThermalProtect 觸發時，也會透過這些腳位通知 GPU 關閉。

↑ ThermalProtect 會監測靠近 GPU 端接頭附近的線材溫度，當感測位置溫度超過約 65°C 時，會透過 Sense Pin 的訊號狀態變化讓 GPU 關閉。

這樣的設計等於替顯卡供電多加一道防線，讓保護機制能在接頭或線材持續過熱、問題進一步惡化前先行介入，降低潛在損壞風險。

CORSAIR ThermalProtect 12V-2×6 開箱實測 / 高負載溫度與過熱保護觸發驗證

接著進入實際測試環節，本次會針對兩種情境進行驗證。第一是在正常安裝狀態下，透過 OCCT 讓 GPU 維持高負載運作，觀察線材與 12V-2×6 接頭附近的溫度表現，以及高功耗輸出時的供電穩定性；第二則是使用吹風機對 ThermalProtect 過熱保護模組附近進行加熱，模擬線材溫度異常升高的情境，確認 OTP 過熱保護是否能正常觸發。

註：第二項測試僅作為 ThermalProtect / OTP 保護機制驗證，測試過程會在開放式平台、熱像儀監控與人工全程看守下進行，一般玩家日常使用時不建議自行模仿。

情境一：高負載溫度與供電穩定性
第一個測試情境會使用 OCCT 壓力測試軟體針對 GPU 進行高負載測試，藉此觀察 CORSAIR ThermalProtect PCIe 5.1 600W 12V-2×6 電源線在高負載運作時的供電穩定性，以及 12V-2×6 接頭附近的溫度表現。

測試前會先確認 12V-2×6 接頭已完整插入顯示卡，接頭前端灰色區域沒有外露，並確認線材沒有在接頭根部過度彎折；電源供應器端也會同步檢查，確保兩端接頭皆已確實固定後，再開始進行壓力測試。

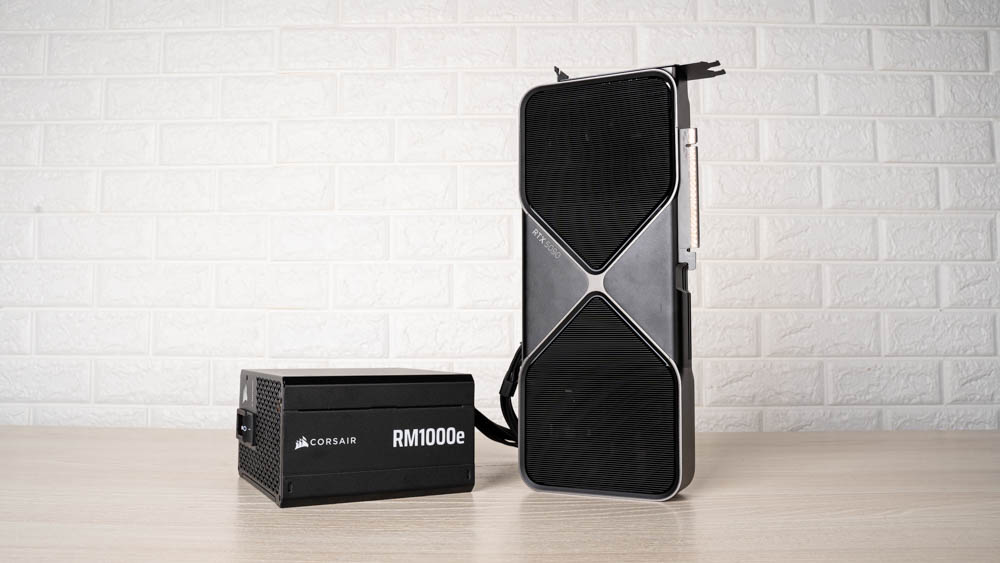

↑ 本次測試使用CORSAIR RM1000e 電供與RTX 5090 FE顯示卡。

測試平台
處理器：AMD Ryzen 9 9900X
主機板：AsRock X870
記憶體：Crucial DDR5-6000 24GB x1
顯示卡：NVIDIA GeForce RTX 5090 FE
系統碟：T-FORCE CARDEA IOPS 1TB
散熱器：DeepCool LQ 360
電源供應器：CORSAIR RM1000e
測試環境：開放式機架、BIOS預設
作業系統：Windows 11 24H2
測試軟體：OCCT

在 OCCT 高負載測試中，RTX 5090 的 GPU 功耗最高來到約 567W，平均功耗約 536W，已經接近高階顯示卡長時間高負載使用情境。測試過程中 GPU 溫度最高約 81°C，系統偵測到的 +12V 電壓最低約 11.904V、平均約 12.078V，整體供電狀態維持穩定。

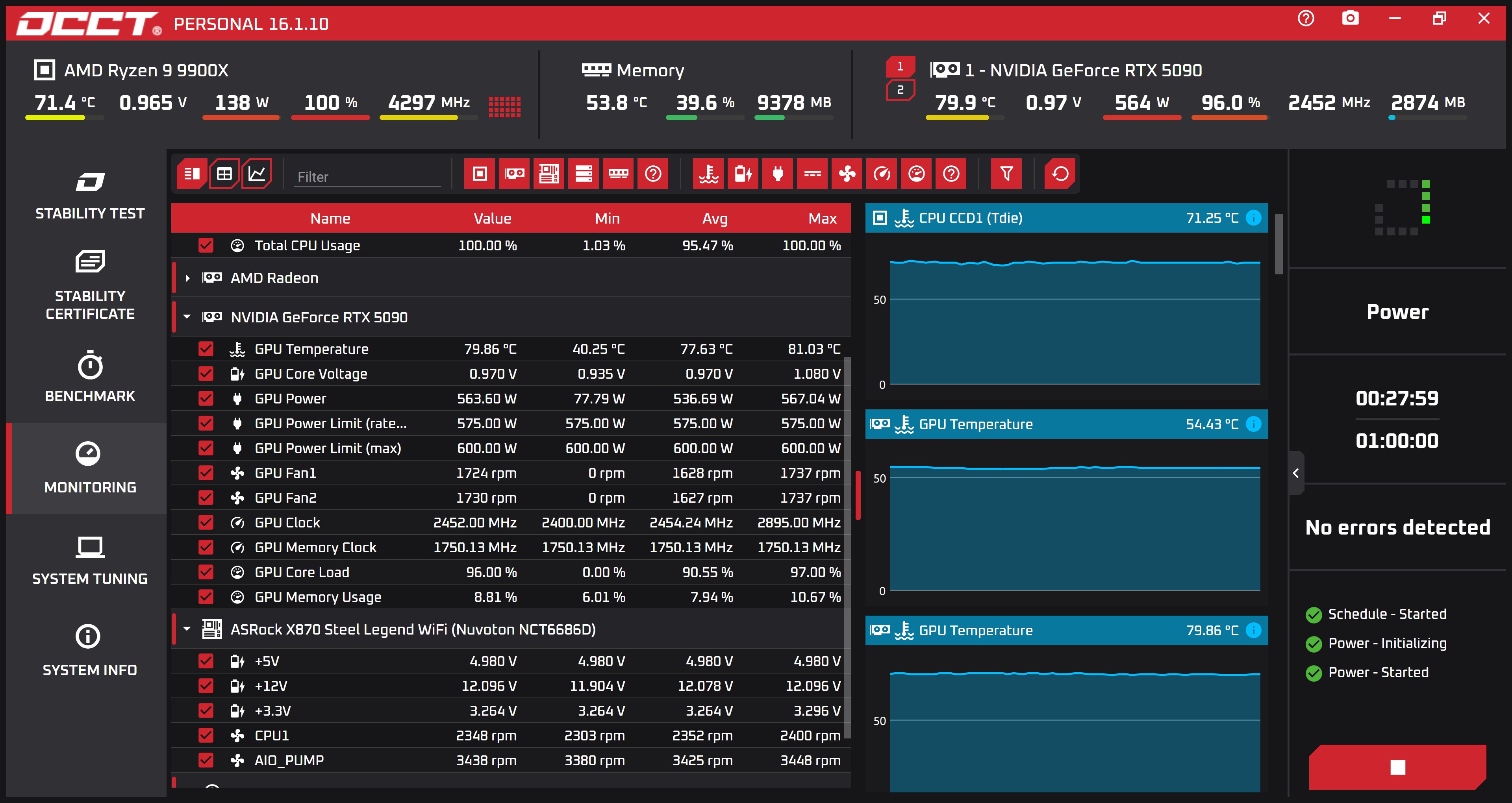

↑ 高負載測試中，RTX 5090 最高功耗約 567W、平均功耗約 536W，測試期間未偵測到錯誤。

透過熱像儀觀察 12V-2×6 接頭附近溫度，可以看到高溫主要集中在顯示卡本體與接頭周邊區域。測得最高熱點約為 63.2°C，線材彎折處約為 43.6°C。整體來看，在正確安裝並進行高負載測試的情況下，線材與接頭附近沒有出現異常升溫，也未觸發 ThermalProtect 過熱保護。

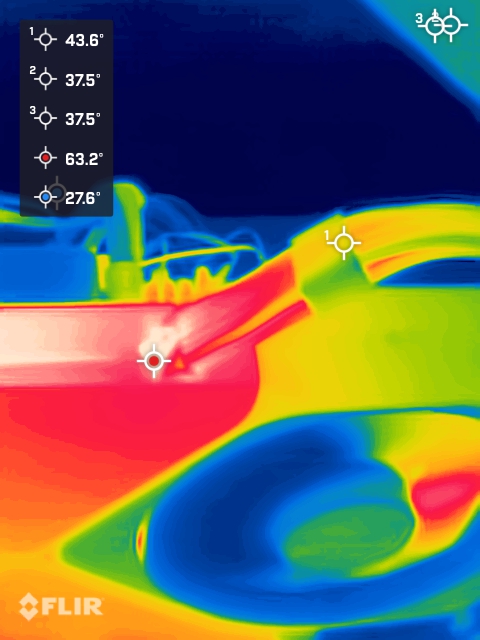

↑ 透過熱像儀觀察 OCCT 高負載測試後的 12V-2×6 接頭附近溫度，最高熱點約 63.2°C。

情境二：OTP保護觸發
為了測試 CORSAIR ThermalProtect 過熱保護是否會在接頭附近溫度異常升高時啟動，本次使用吹風機對 12V-2×6 接頭與 ThermalProtect 模組附近進行加熱，模擬線材異常升溫的情境。測試過程中同步觀察溫度變化，以及當溫度超過保護門檻後，GPU 是否會自動關閉，並讓螢幕進入黑畫面。

從測試影片中可以看到，使用吹風機持續加熱 12V-2×6 接頭與 ThermalProtect 模組附近後，熱像儀觀察到接頭附近外部表面溫度升高至約 85°C，並維持數秒後，ThermalProtect 過熱保護正式啟動。觸發後顯示卡隨即關閉，螢幕瞬間變成黑畫面，代表線材已透過 Sense Pin 向 GPU 發送保護訊號，讓顯示卡停止運作，避免接頭或線材持續過熱而造成潛在損壞。

官方標示的 65°C 是 ThermalProtect 模組感測位置的觸發門檻，而本次熱像儀量測到的約 85°C，則是接頭附近外部表面溫度。由於量測位置不同，兩者數值不會完全相同。以本次測試來看，當外部表面溫度升高至約 85°C 並維持數秒後，過熱保護便會啟動。

↑ 熱像儀偵測溫度。

↑ ThermalProtect 過熱保護觸發瞬間。

總結

CORSAIR ThermalProtect PCIe 5.1 600W 12V-2×6 電源線最大的特色，就是將 ThermalProtect 過熱保護模組整合在線材內。當偵測到線材溫度異常升高時，會透過 Sense Pin 的訊號狀態變化讓 GPU 關閉，避免接頭或線材持續過熱，進一步降低潛在損壞風險。

從本次實測來看，在 RTX 5090 FE 高負載測試下，線材可穩定應付高功耗輸出，OCCT 也未偵測到錯誤。而在模擬異常升溫的情境中，ThermalProtect 過熱保護也能成功觸發，螢幕隨即進入黑畫面，驗證這項保護機制確實能在異常溫度情境下介入。

售價方面，這條線材約 24 美元，換算大約落在新臺幣 700 多元至 800 元上下，實際價格仍以通路與匯率為準。以 RTX 5080、RTX 5090 這類高階顯示卡的價格來看，花不到千元為 12V-2×6 供電多加一道溫度保護防線，算是相當值得的升級。

不過 ThermalProtect 是額外保護機制，不代表可以忽略正確安裝。日常使用時仍要確認 12V-2×6 接頭完全插入、灰色提示區不外露，並避免線材在接頭根部過度彎折，才能真正降低高功率顯卡供電風險。
