超頻旗艦！MSI MEG X870E UNIFY-X MAX 開箱測試 / 雙 DIMM + OC 引擎帶你超

旗艦規格、2 DIMM 超頻性能我都要！MSI MEG X870E UNIFY-X MAX 主機板，維持著旗艦 MEG 頂規配置，CPU Vcore 18 相 110A SPS 供電與 OC Engine，讓玩家輕鬆超起 BCLK 滿足 9950X3D2 超頻需求，並改以 2 DIMM DDR 插槽強化 1DPC 下的記憶體超頻性能，以及 PCIe 5.0 顯卡 / SSD 擴充、2 SATA / 5 M.2、5GbE、滿血 Wi-Fi 7、USB 40 / 20Gbps 全都具備，當然 DIY 友善的 EZ PCIe / M.2 / 天線快拆設計、有線超頻遙控器也全都具備。

規格
尺寸：ATX(30.5cm x 24.4cm)、8 層 PCB 電路板
處理器支援：AMD Ryzen 9000 / 8000 / 7000
處理器腳位：AMD AM5
CPU 供電相：Vcore 18 相 110A SPS + SoC 2 相 + MISC 1 相數位電源
晶片組：AMD X870E
BIOS：64MB ROM、雙 BIOS 切換
記憶體：2 x DIMM, MAX 128GB, DDR5 8600+(OC)/4800 MHz
顯示輸出：2 x USB4 Type-C（DisplayPort 內顯輸出）、1 x HDMI 2.1 FRL
擴充插槽：2 x PCIe 5.0 x16（單卡 x16、雙卡 x8/x8）、1 x PCIe 4.0 x4、1 x PCIe 3.0 x4
儲存埠：2 x SATA 6Gb/s、M.2_1 CPU PCIe 5.0 x4、M.2_2 CPU PCIe 5.0 x4、M.2_3 PCIe 4.0 x4、M.2_4 PCIe 4.0 x4、M.2_5 PCIe 4.0 x4
網路：Realtek 8126 5Gbps LAN
無線：MeditTek Wi-Fi 7 MT7927 320MHz、BT 5.4
音訊：Realtek ALC4080
USB埠：2 x USB4 Type-C、1 x USB 20Gbps Type-C（前置擴充、60W 快充）、9 x USB 10Gbps（1C8A）、4 x USB 5Gbps（前置擴充）、4 x USB 2.0（前置擴充）
PS/2：Keyboard、Mouse
RGB：3 x ARGB 4-1pin、1 x RGB 4pin
FAN：1 x 4-pin CPU、2 x 4-pin PUMP/SYS、5 x SYS、1 x ARGB+FAN+USB2.0（JAF_2）

有線遙控器超頻！MSI MEG X870E UNIFY-X MAX 開箱 / 雙 DIMM 狠狠超

MSI MEG 極致玩家系列的旗艦之一「MEG X870E UNIFY-X MAX」，與 ACE MAX 不同處在於改以雙 DIMM DDR5 插槽，在 1DPC 下提高記憶體的超頻可能性，但又維持旗艦該有的規格與擴充性，滿足旗艦超頻玩家的需求。

MEG X870E UNIFY-X MAX 維持著黑色低調造型，並以銀色龍魂 I/O 外殼、銀色 UNIFY-X 標示的 M.2 散熱器，以及 MEG 獨特三角形標誌的放射立體線條點綴，屬於低調耐看的造型。而在主板上 EZ PCIe Release、EZ M.2 Shield Frozr II 散熱器與 EZ M.2 安裝全面 EZ-DIY。

主板採用 8 層 PCB 電路版打造，以及 CPU 強悍的 Vcore 18 相 110A SPS 供電，並搭載 OC Engine 提供獨立時脈產生器，搭配友善的超頻功能，可一鍵解鎖 PRO BCLK Booster 超頻，以及記憶體高頻寬、時序調整、Try It!、Latency Killer 等 MSI 超頻功能。

擴充方面，維持雙 PCIe 5.0 x16、2 個 PCIe x4 擴充，以及 2 SATA、5 M.2 儲存擴充能力；更具備 5GbE 有線與 Wi-Fi 7 320MHz 無線網路，再加上 2 個 USB4 Type-C、前置 USB 20Gbps Type-C 支援 60W 快充功能，以及多達 20 個 USB 連接埠，滿足極致玩家追求效能、擴充與超頻的全面升級。

↑ MSI MEG X870E UNIFY-X MAX 外包裝。

↑ 彩盒背面的規格與特色說明。

↑ MADE TO SHATTER RECORDS。



MSI MEG X870E UNIFY-X MAX 主板造型，以低調耐看的黑色主機板，搭配銀色龍魂的 I/O 外殼、銀色 UNIFY-X 標誌的 M.2 散熱器，以及 MEG 的三角形標誌搭配放射立體線條。並有著 UNIFY-X 線條點綴的金屬背板，幫助 VRM 背面散熱的同時，更在 DRAM 插槽背面增加橡膠墊，讓記憶體背面有著金屬背板靠山。

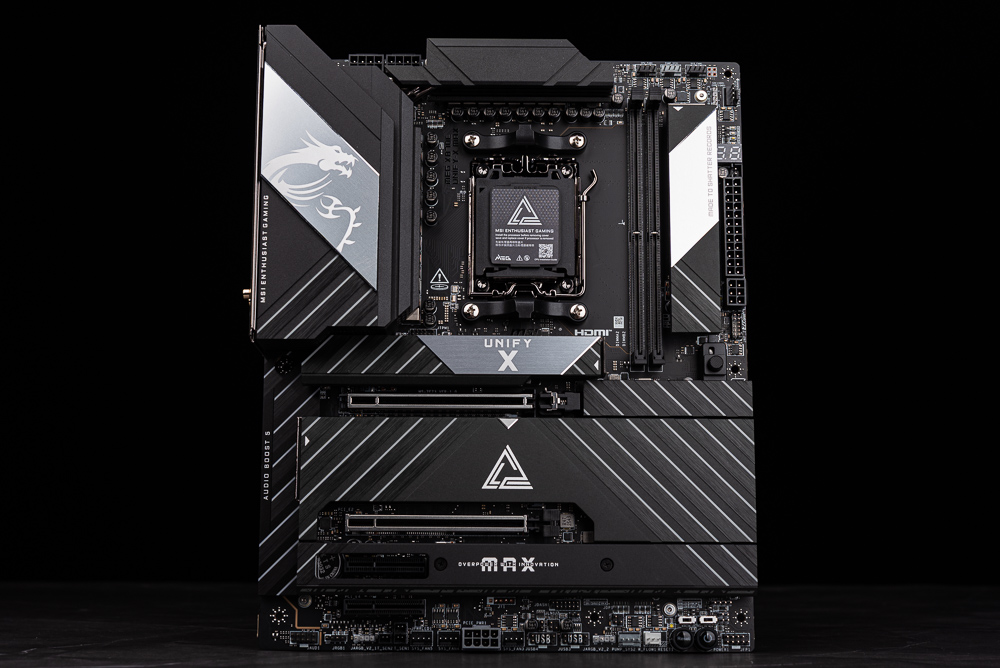

↑ MSI MEG X870E UNIFY-X MAX 主機板。

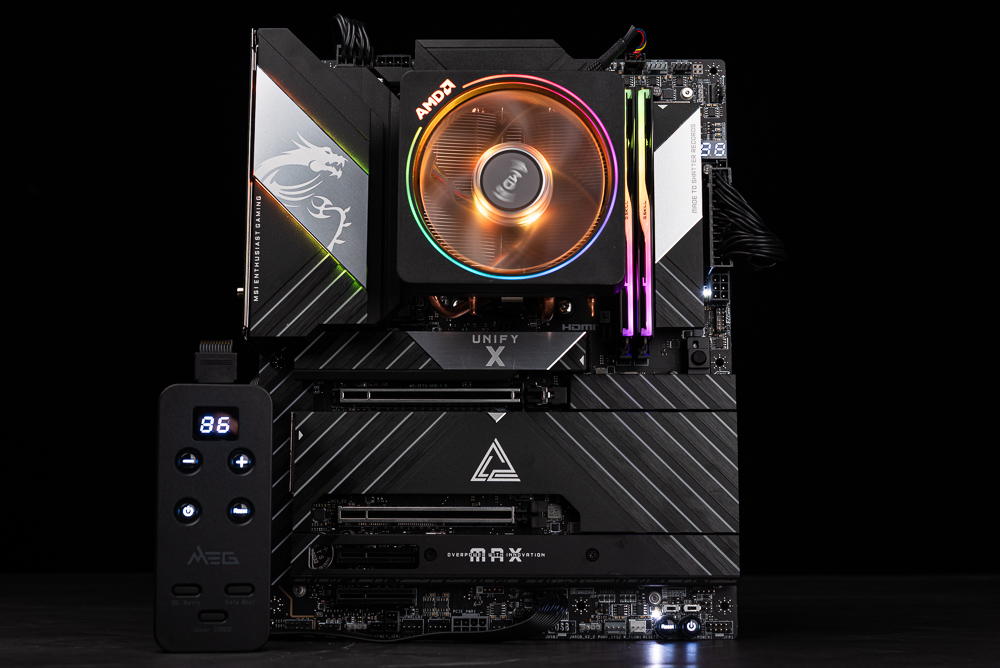

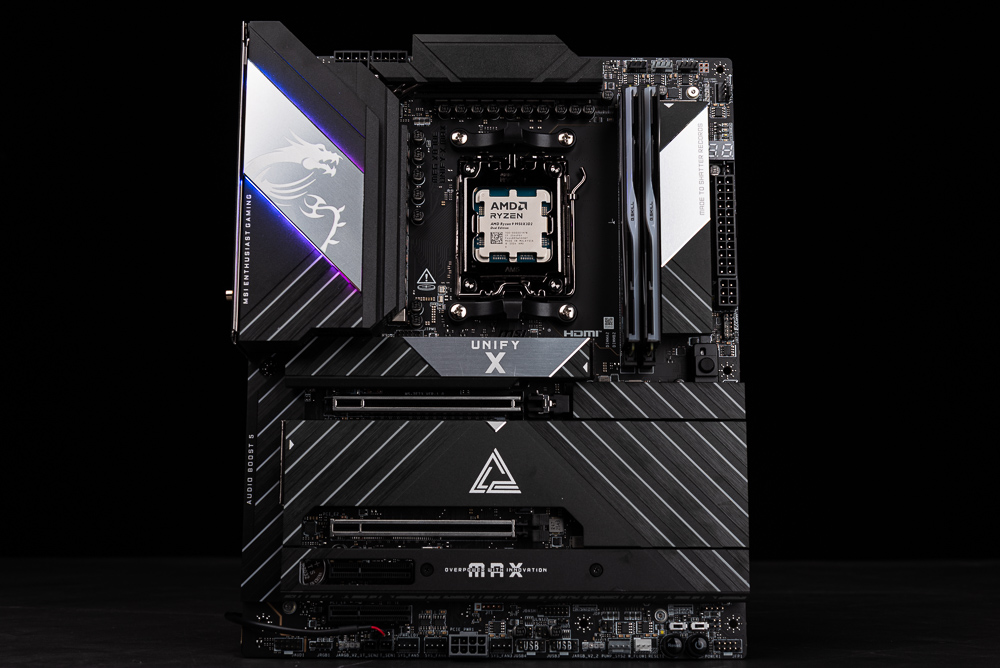

↑ 主板燈效。

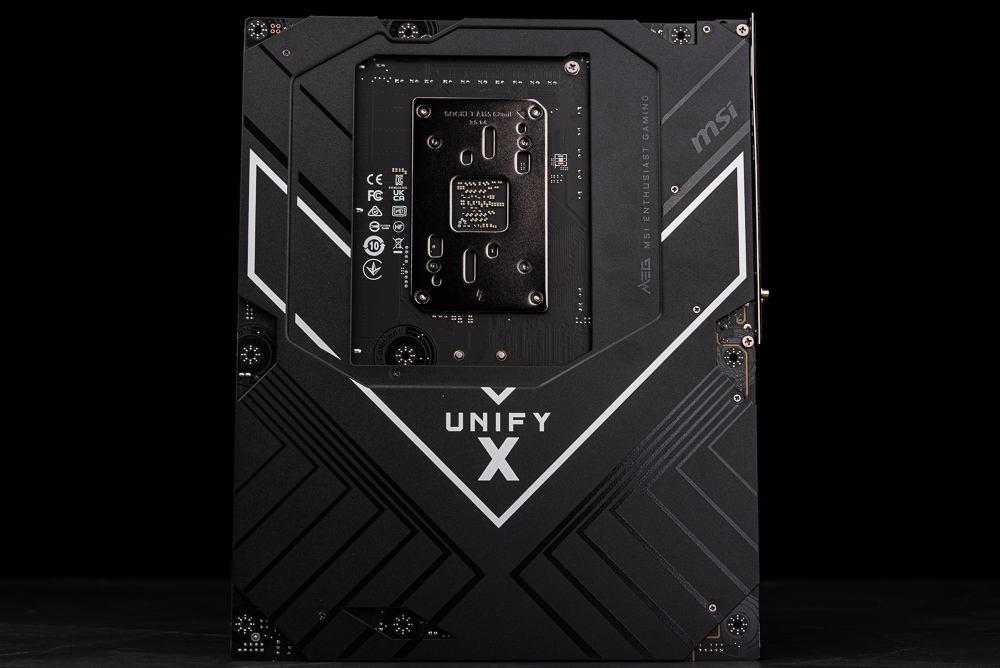

↑ 金屬背板。



主板右上角主要有著 2 DIMM DDR5 記憶體插槽，最大支援 128GB 記憶體容量，使用 1DPC 1R 記憶體時可達到最高 8600 MT/s 的記憶體超頻性能，至於更高時脈則要玩家手動調教。

記憶體這區則多加了 1 個 M.2 插槽，並有著 EZ M.2 Shield Frozr II 散熱器的便利設計；當然 EZ 數位除錯燈、LED 除錯燈也都具備。而在 ATX 24pin 供電插座下方，則有著前置 USB-C PD 快充所需的額外 PCIe 6pin 供電；而在這插座下方還有 MSI 專屬的 JAF_2 針腳。

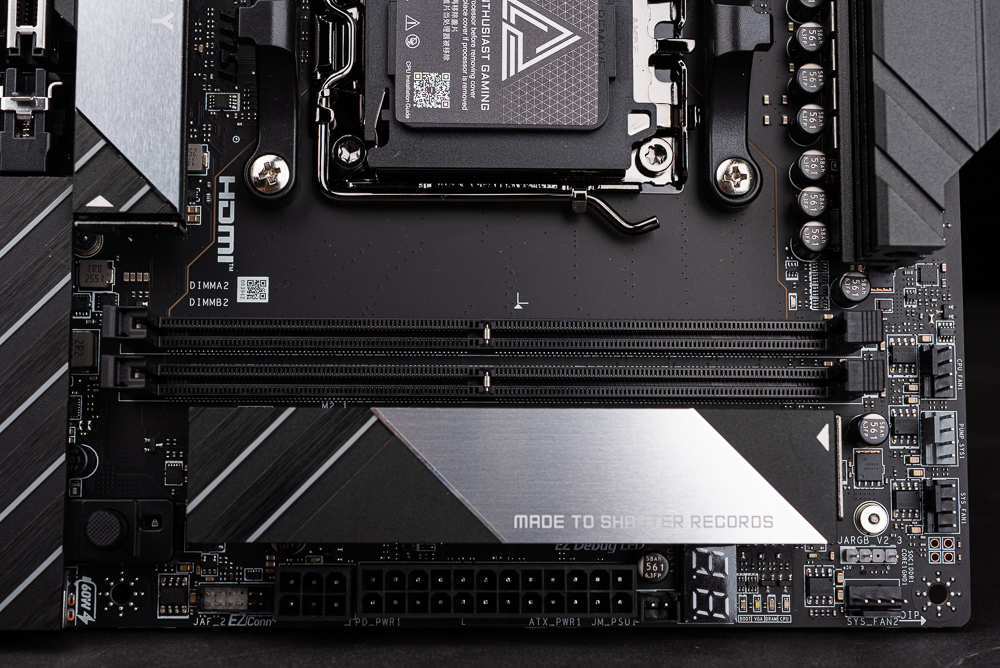

↑ 主板雙 DIMM 記憶體與 M.2 散熱器。

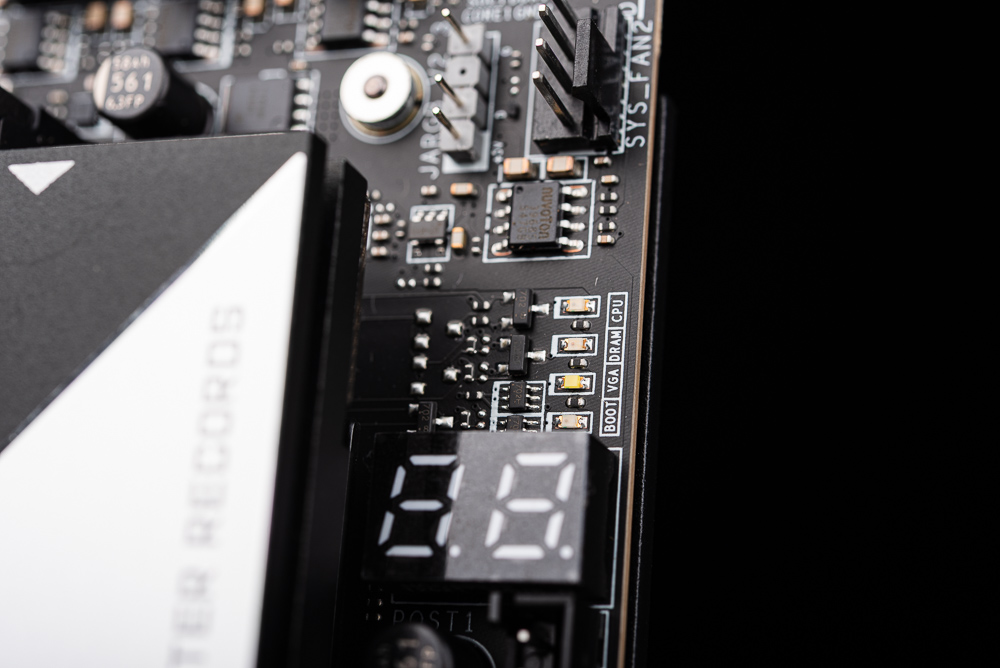

↑ 除錯 LED 與數位指示燈。

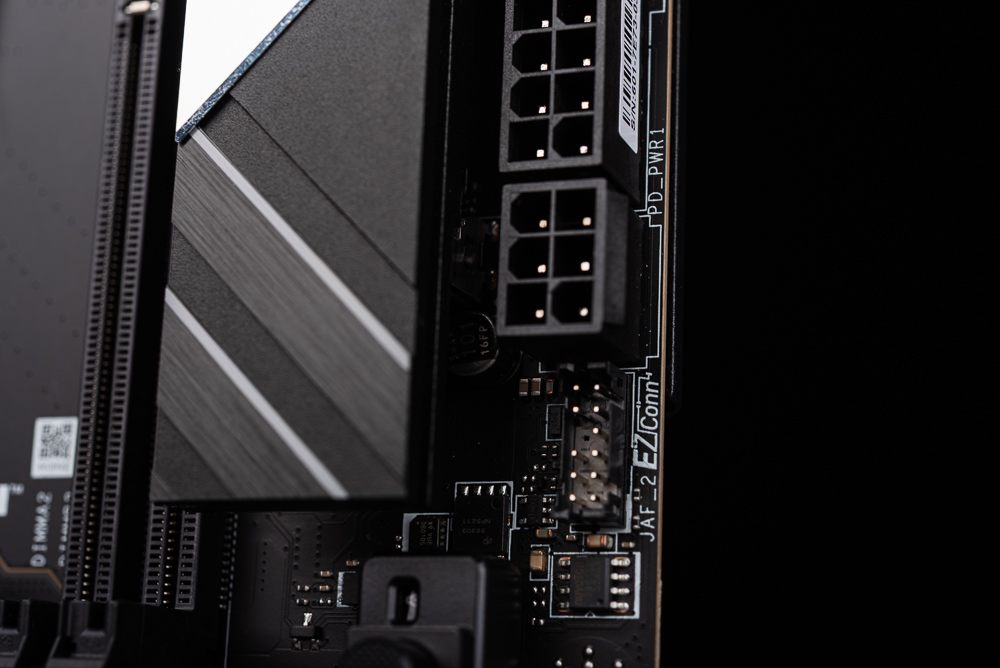

↑ USB-C PD 快充的 PCIe 6pin 供電與 JAF_2 針腳。



CPU 採用 AM5 腳位支援著 Ryzen 9000 / 8000 / 7000 等處理器，採用 Vcore 18 相 110A SPS + SoC 2 相 + MISC 1 相供電、雙 CPU 8pin 電路設計。搭配 OC Engine 提供獨立的時脈產生器，並提供多種 PBO Overdrive 設定，像是基本的 Enhanced、熱點設定、PRO BCLK Booster 等進階超頻功能。

此外，VRM 散熱器則採用全覆蓋式鋁合金 IO 上蓋，內部則是直觸交叉導熱管串接散熱器，並以 9W/mK 散熱墊替供電元件散熱。

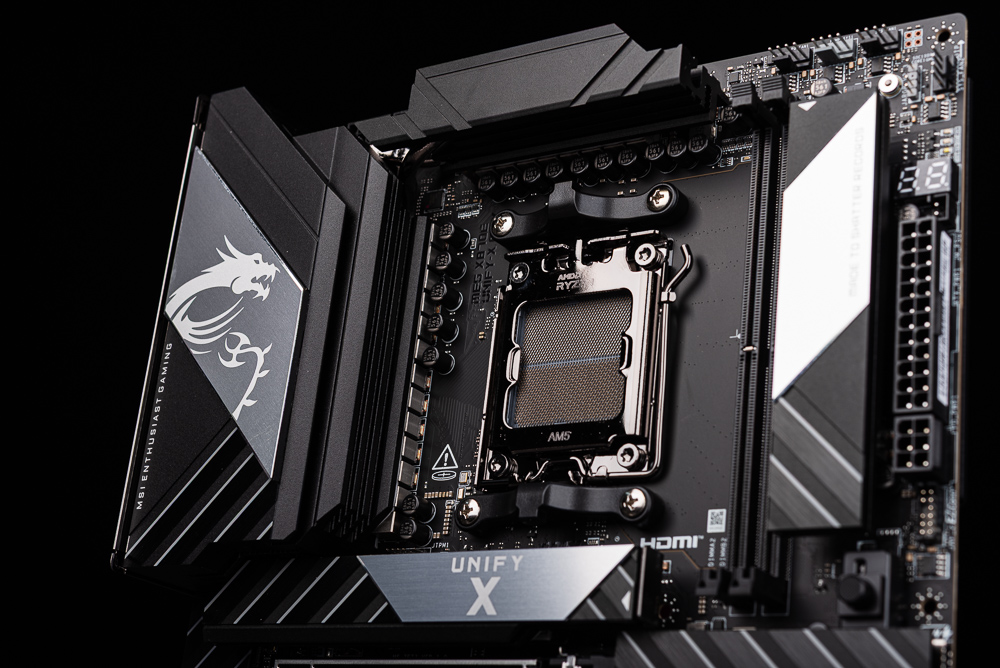

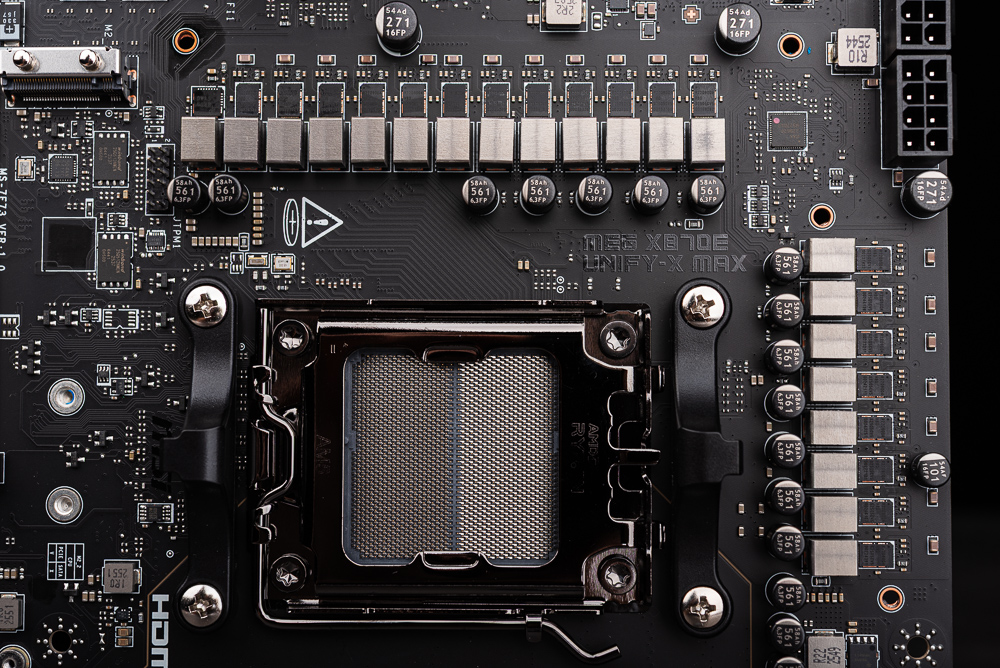

↑ AM5 處理器插槽與 VRM 散熱器。

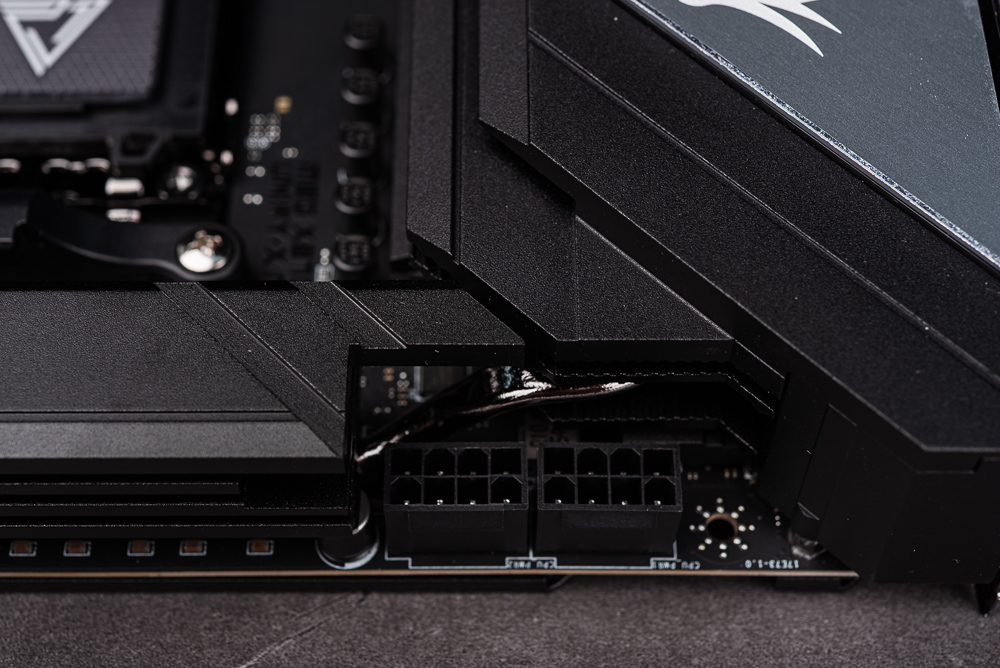

↑ 雙 CPU 8pin 供電，可見熱導管串接散熱器。

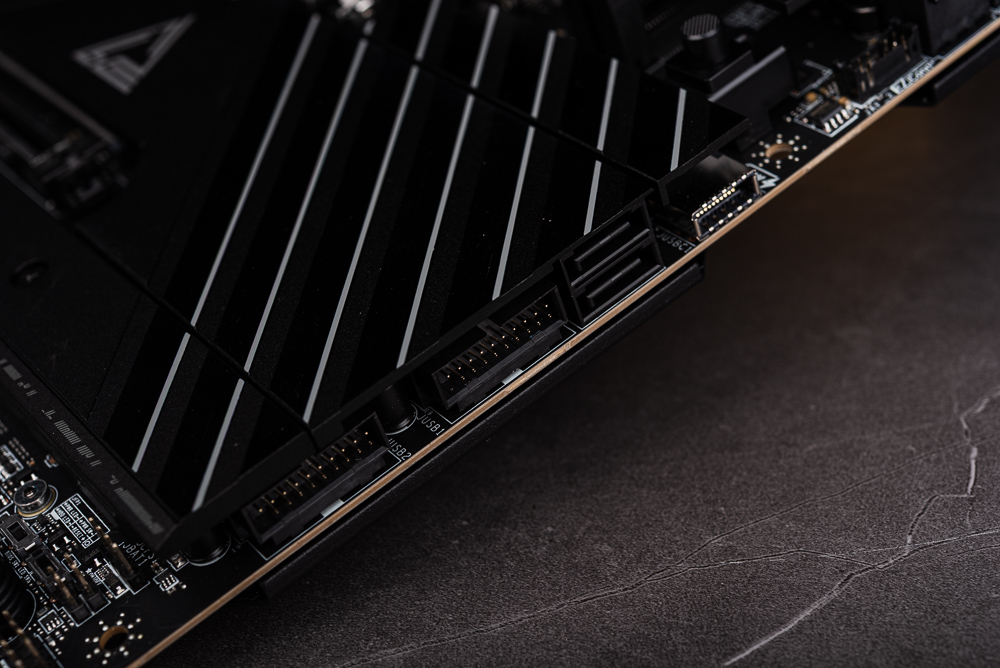

↑ 主板右下角則有 USB 3.2 Gen1 擴充、2 個 SATA 連接埠與前置 USB-C 20Gbps。



EZ-DIY 友善設計：EZ PCIe Release、EZ M.2 Shield Frozr II 與 EZ M.2 安裝

主板下半部，則有著 2 根 PCIe 5.0 x16 插槽（PCI_E1 與 E2）支援單卡 x16、雙卡 x8/x8 通道分切，插槽採用第二代鋼鐵裝甲包覆，讓 PCIe 插槽更好的承受顯卡重量的抗拉扯能力。

此外，下方的 PCI_E3 提供 PCIe 4.0 x4、PCI_E4 則是 PCIe 3.0 x4 的規格。

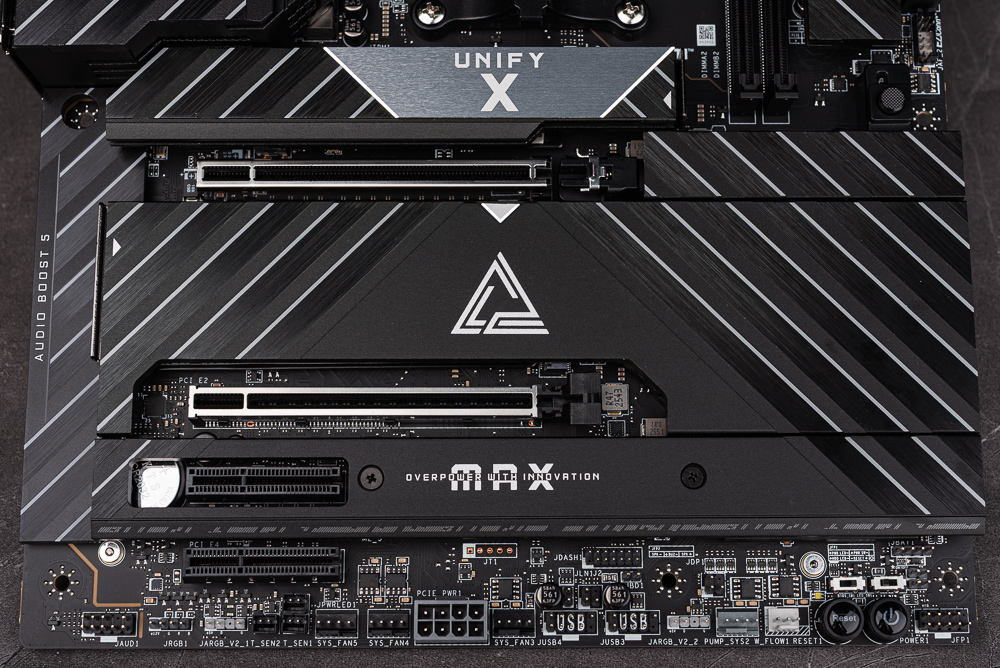

↑ 主板 PCIe 插槽與散熱器。

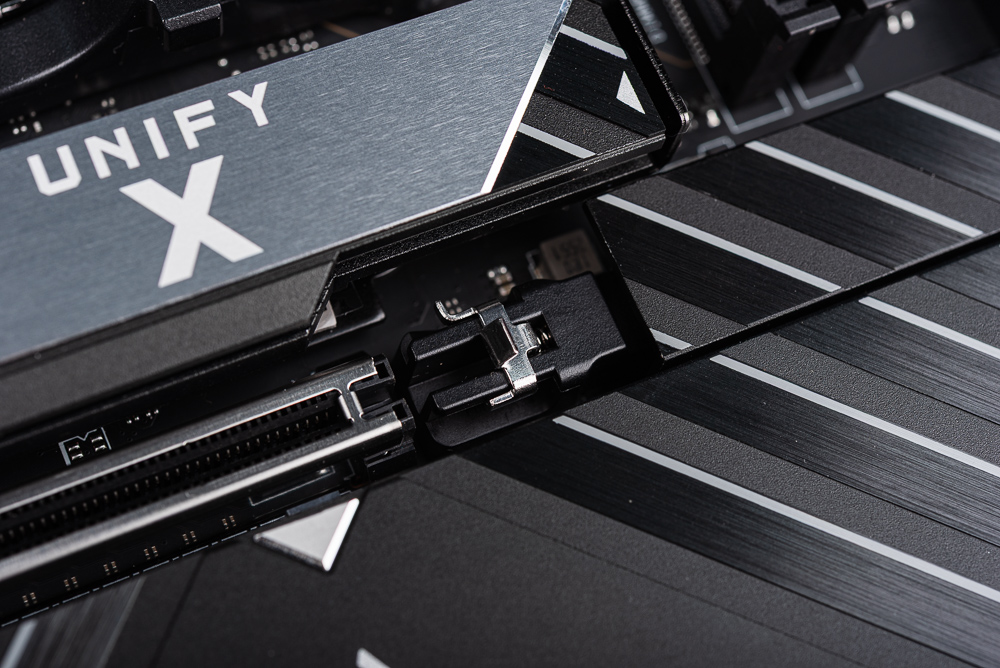

而主板的第一根 PCIe 插槽具備 EZ PCIe Release 的友善設計，藉由實體按鈕固定或釋放 PCIe 卡扣，讓玩家在拆裝顯示卡時更順手。

↑ EZ PCIe Release。

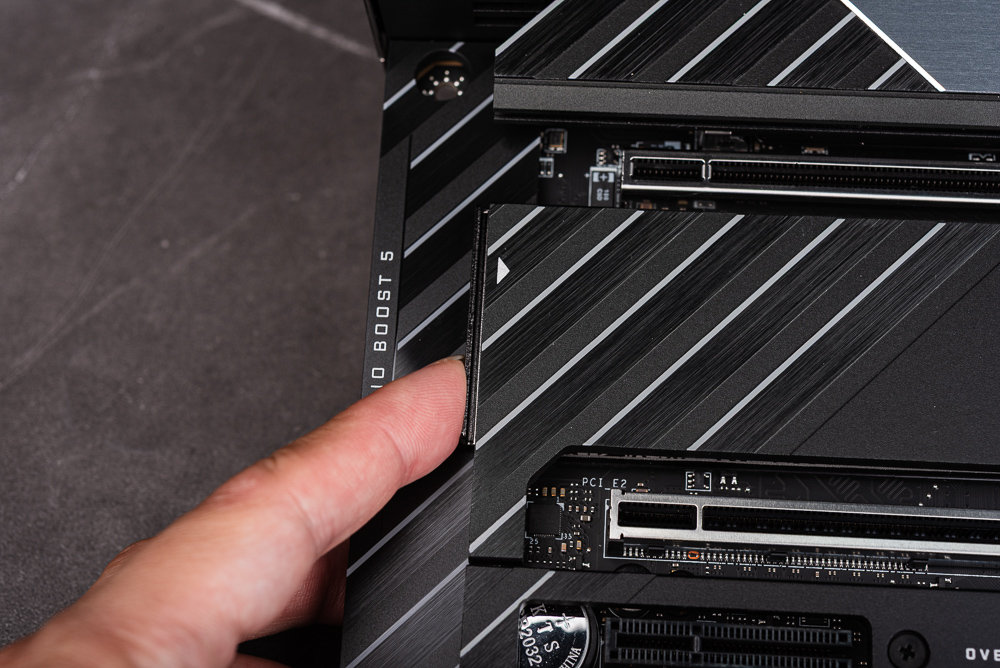

↑ EZ PCIe Release 透過按鈕切換插槽固定狀態。

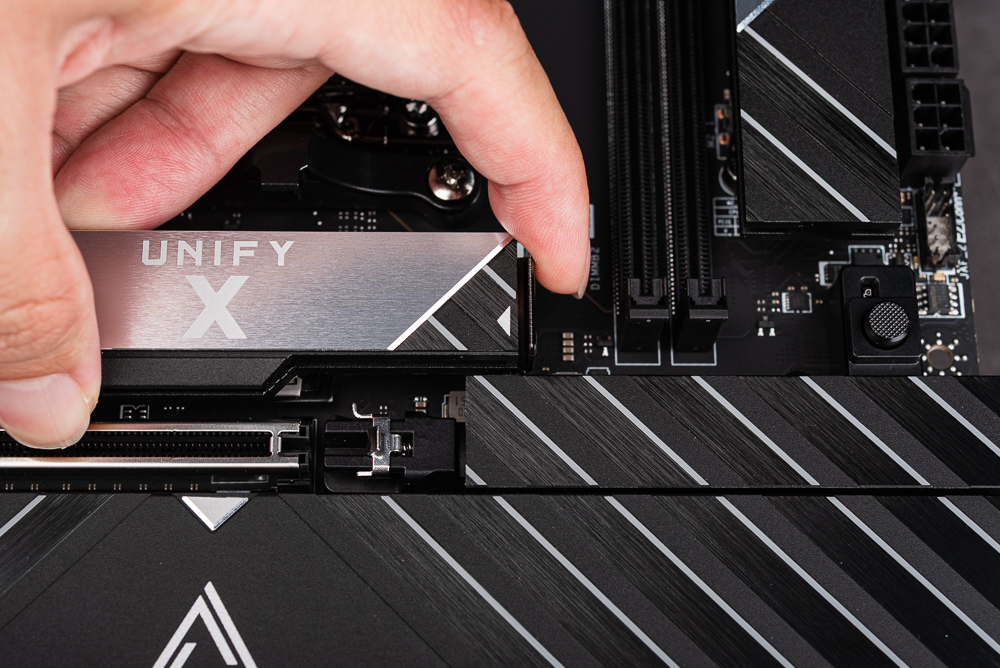

主要的 3 個 M.2 散熱器都採用 EZ M.2 Shield Frozr II 快拆設計，只要將散熱器左手邊的金屬往右推即可打開散熱器。但最底部（MAX 字樣）的散熱器則需要手動鬆開兩顆螺絲才能拆卸。

↑ EZ M.2 Shield Frozr II 快拆設計。

↑ EZ M.2 Shield Frozr II 快拆設計。



主板總共提供 5 個 M.2 插槽，插槽順序請參考下圖。首先 M.2_1 與 M.2_2 都採用 CPU 提供的 PCIe 5.0 x4 通道；只不過 M.2_2 則與 USB4 共用通道，玩家一樣可在 BIOS 中調整通道分配。

至於 M.2_3、M.2_4 與 M.2_5 都使用晶片組的 PCIe 4.0 x4 通道；其中 M.2_5 則與 PCI_E3 插槽共用通道，兩者同時只能使用一個。而 SSD 除了表面的散熱器之外，在底部一樣備有導熱墊與背板。

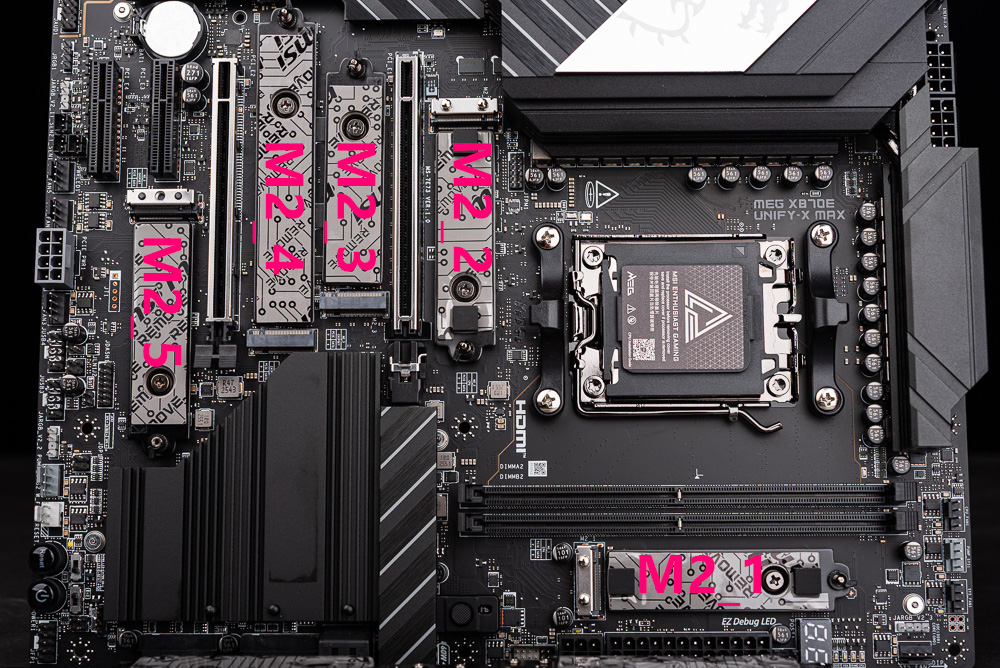

↑ 主板 M.2 擴充插槽。

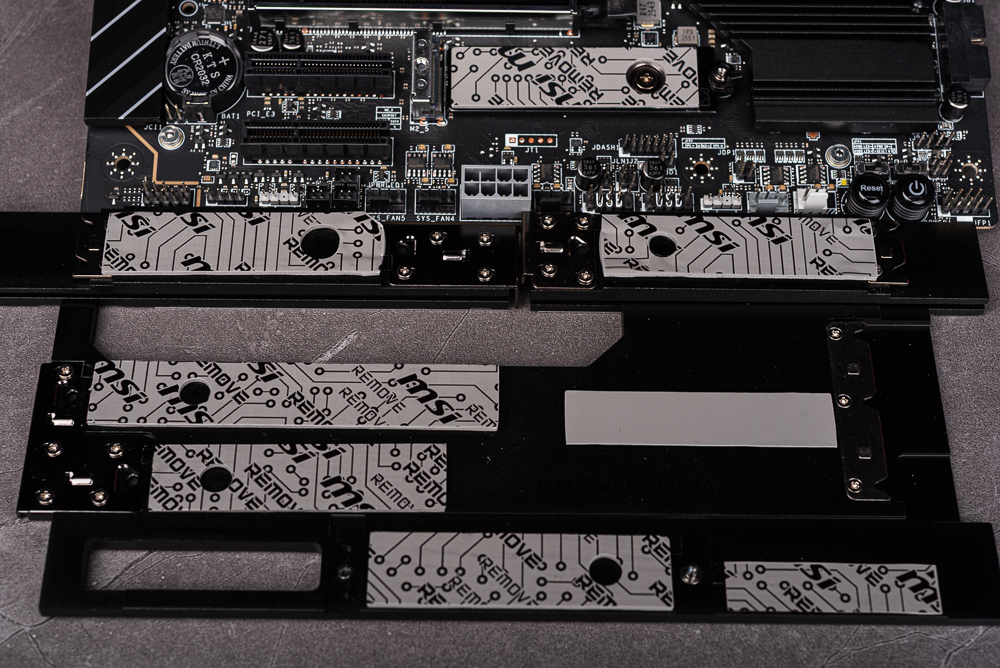

↑ EZ M.2 Shield Frozr II 散熱器。

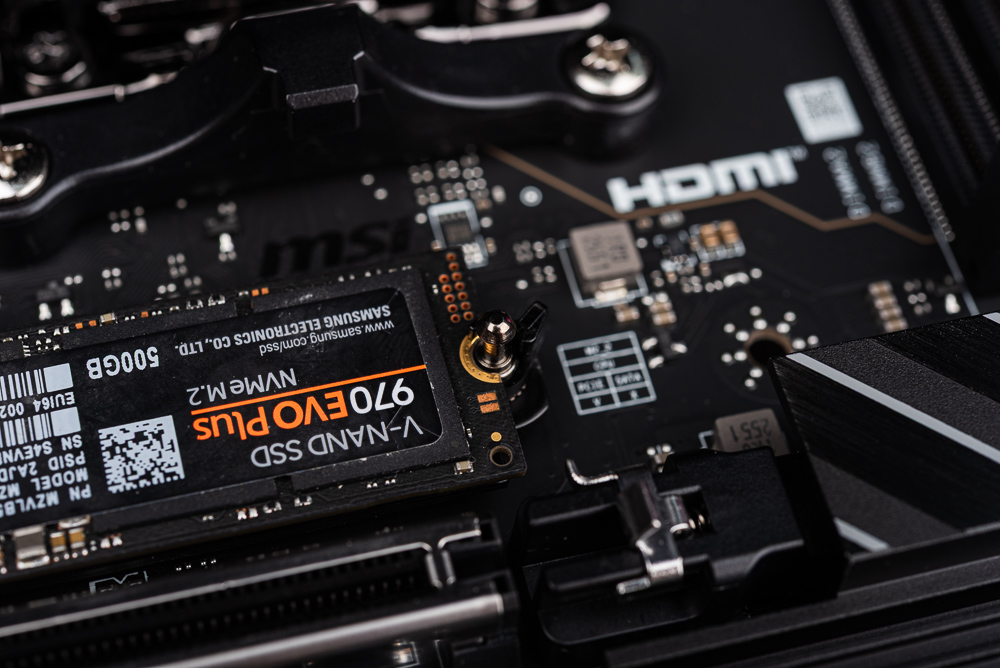

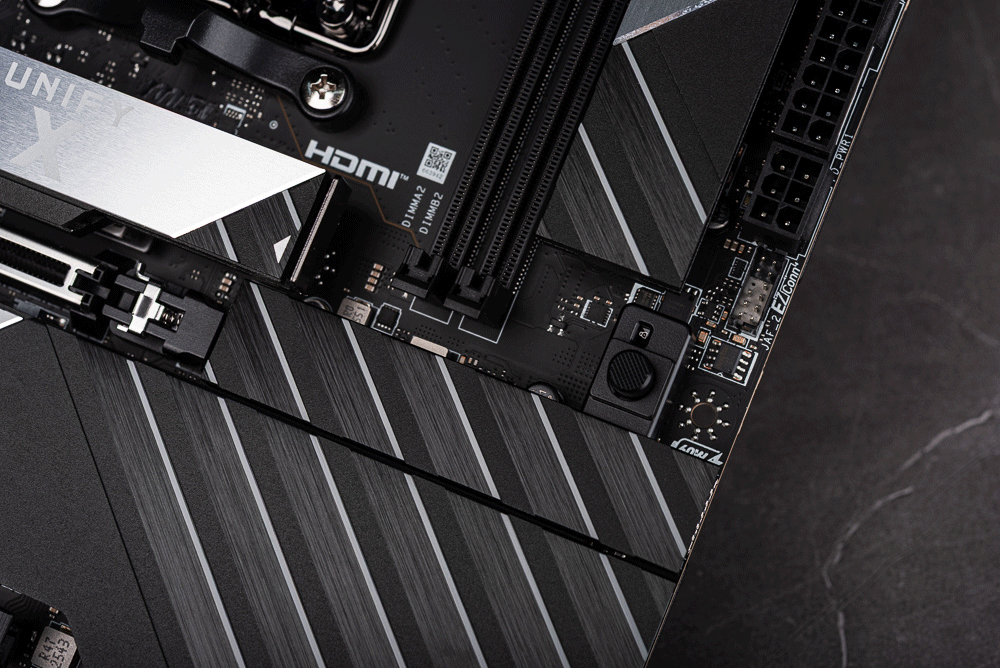

↑ EZ M.2 安裝，只要旋轉即可固定 SSD。



而在主板右下角則有電源、重開的按鈕。重開按鈕上方有著 BIOS_SW1 多重 BIOS 切換開關，預設開關在右邊使用 BIOS A，開關切換至左邊則是 BIOS B。至於電源按鈕上方的是 LED_SW1 可一鍵關閉主板上所有 LED 指示燈。

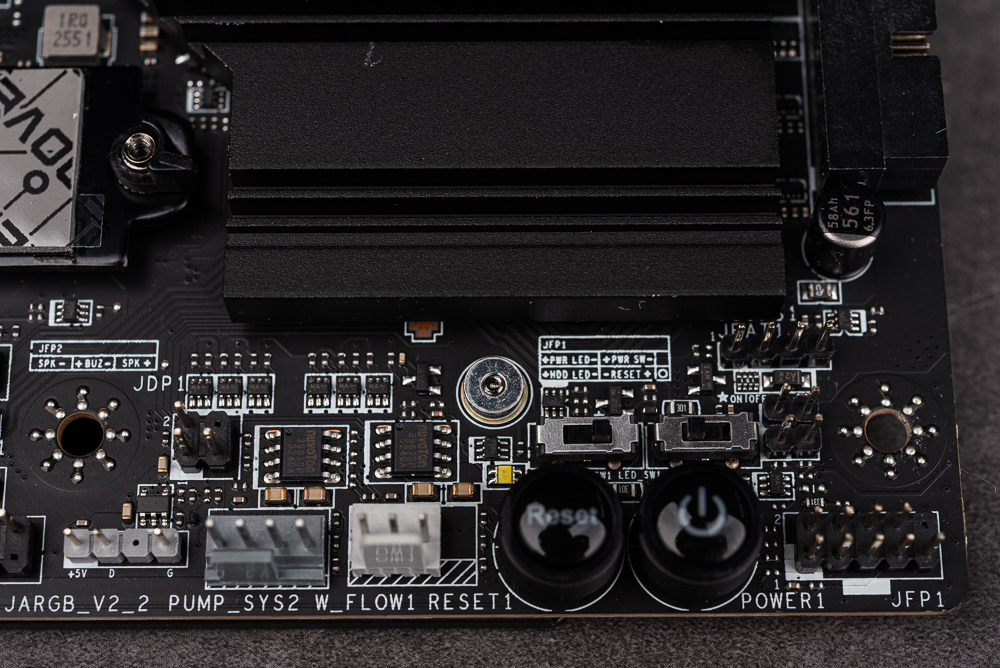

↑ 重開 / 電源按鈕，BIOS_SW1、LED_SW1。



主板後 I/O 採用一體式檔板，有著 Flash BIOS 按鈕、Clear CMOS 按鈕與可自訂功能的 Smart 按鈕，並有著 2 個 USB4 Type-C 支援 DP 顯示輸出，再加上 1 個 HDMI 2.1 FRL 最多連接 3 個螢幕。

而 USB 除了 USB4 之外還有 1 個 USB-C 10Gbps、8 個 USB-A 10Gbps，以及 RJ45 5GbE 有線網路，支援快拆的 Wi-Fi 7 天線與音效輸出。更保有 PS/2 鍵盤、滑鼠專用連接埠，讓超頻老玩家在極限超頻時，滑鼠鍵盤可直接控制系統。

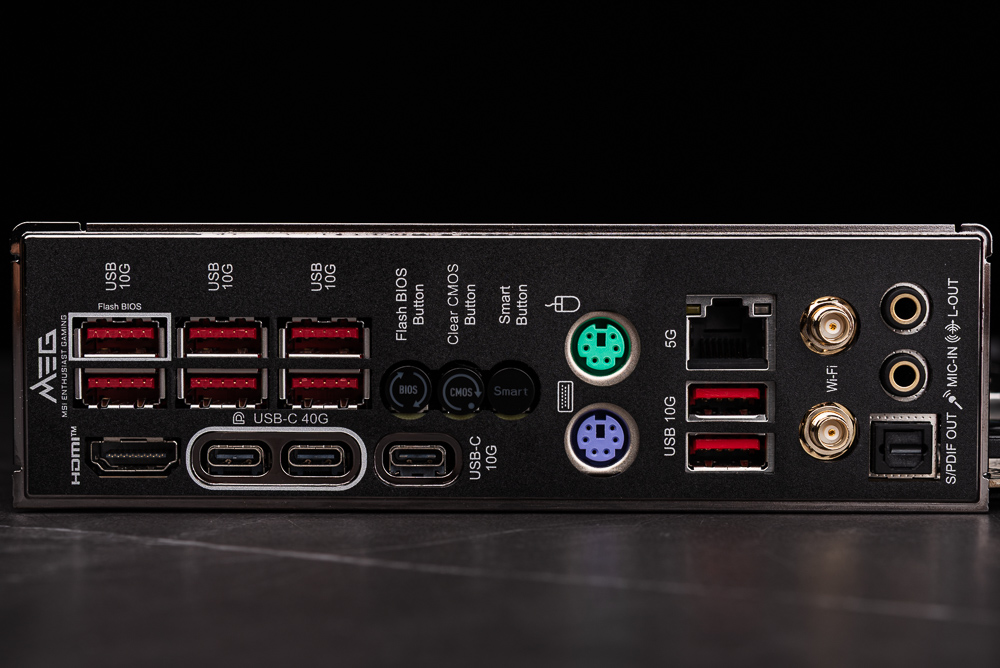

↑ 主板後 I/O。



MSI MEG X870E UNIFY-X MAX 主板用料 / 18 相 110A, 5 M.2, USB4, Wi-Fi 7

X870E UNIFY-X MAX 規格依然強悍，不論是板子外觀直至電路板防刮保護、區域淨空、防靜電保護、電源相位接地、實心供電針腳等設計，細節滿滿。做為超頻旗艦，該有的規格像是雙 PCIe 5.0 x16、5 個 M.2、2 個 SATA、5GbE 有線網路、Wi-Fi 7、USB4 與 DIY 友善的 EZ 設計一應俱全，而在金屬裝甲下，也藏有不少元件與設計上的小細節，這邊就將主機板拆解來跟大家分享。

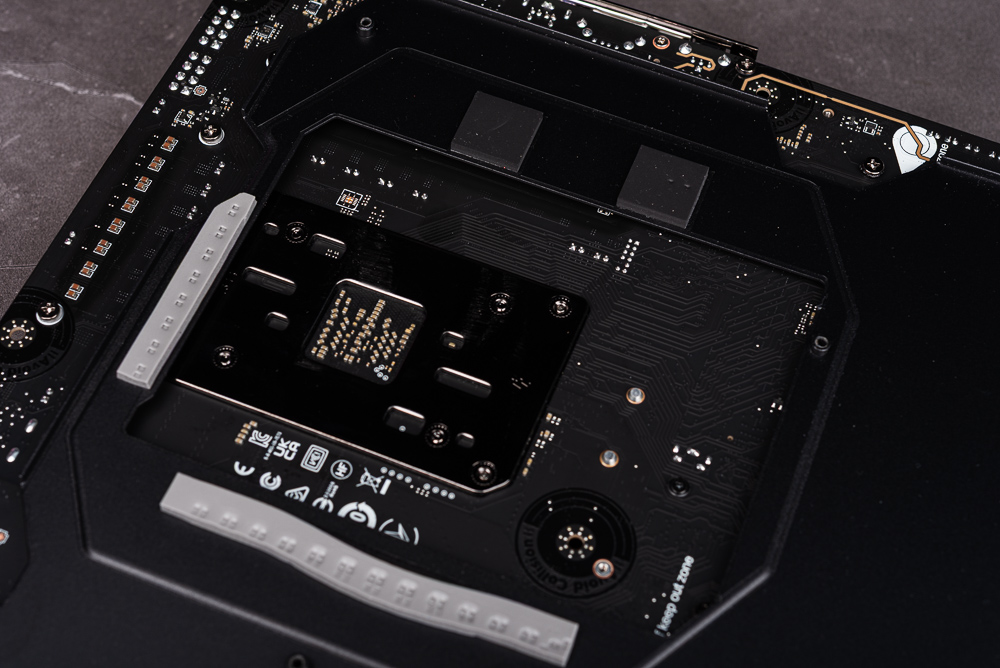

↑ 金屬背板替 VRM 背面散熱；同時在記憶體處則設有墊檔，提供電路板支撐。

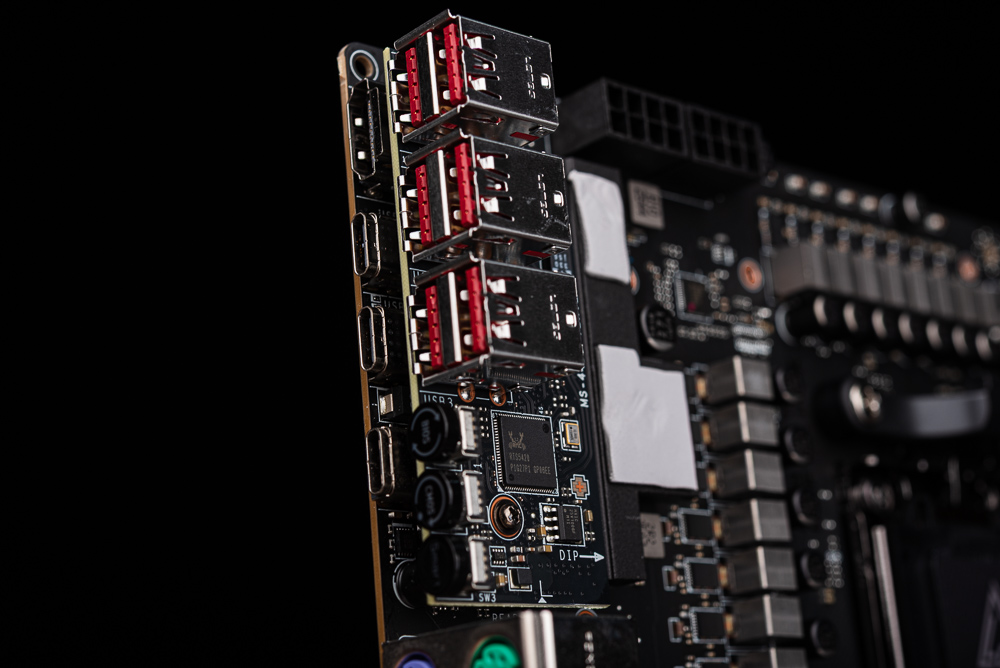

↑ 主板後 I/O 則採用堆疊電路板的設計。

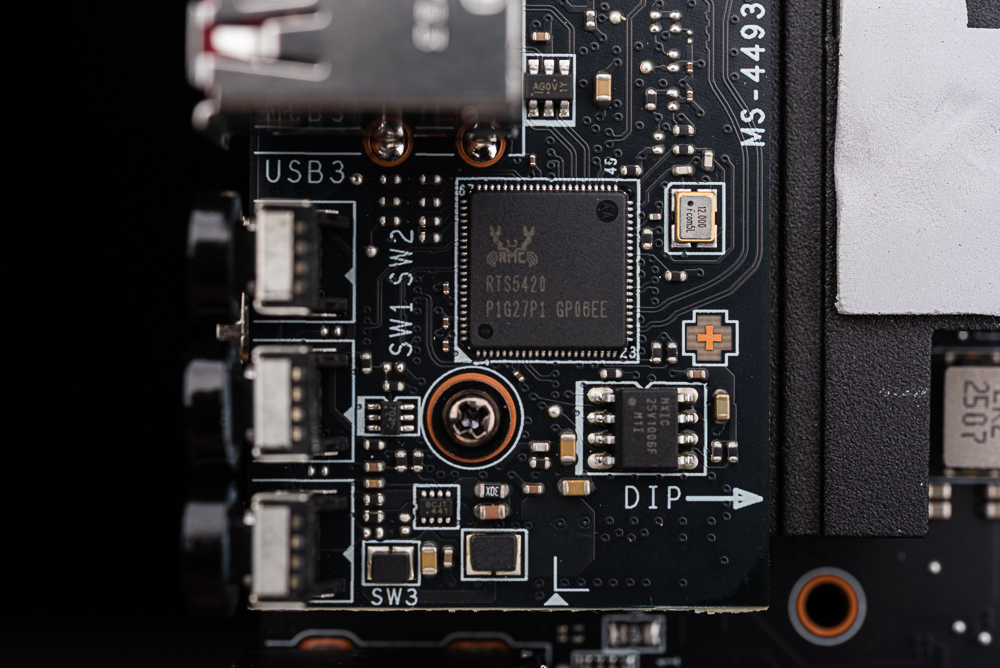

↑ RTS5420 做為 USB 3.2 Gen2 HUB。

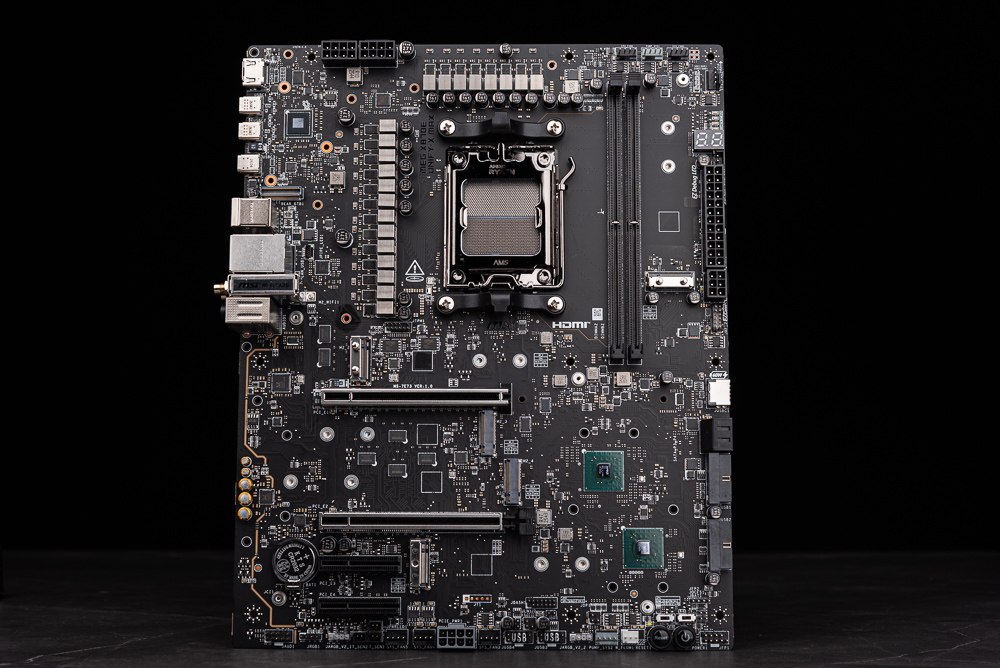

↑ 主板完整外觀。

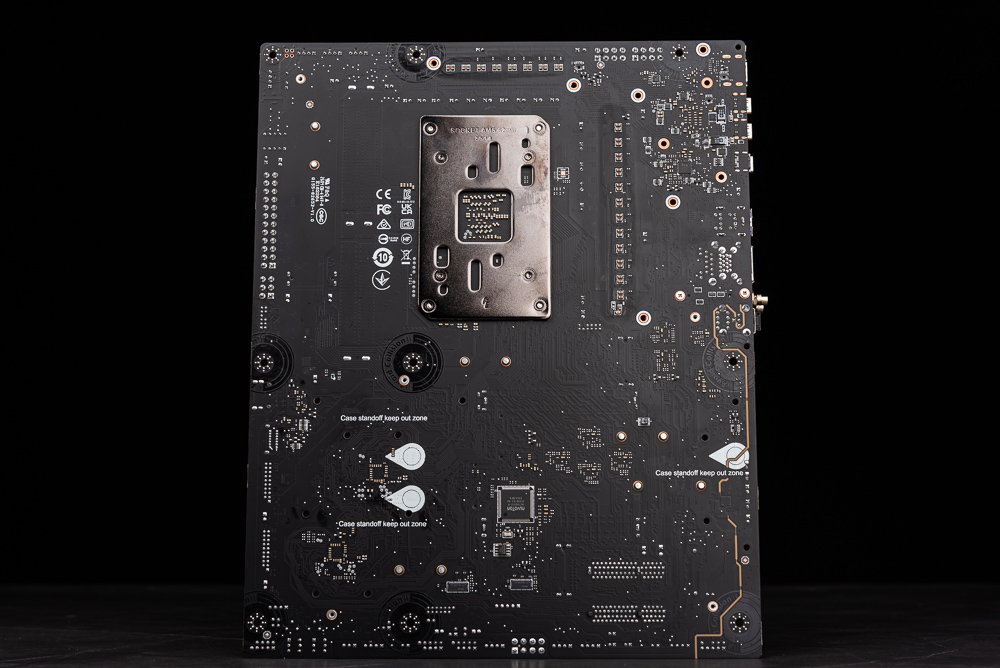

↑ 主板背面。

↑ CPU Vcore 18 相 110A SPS + SoC 2 相 + MISC 1 相供電設計。

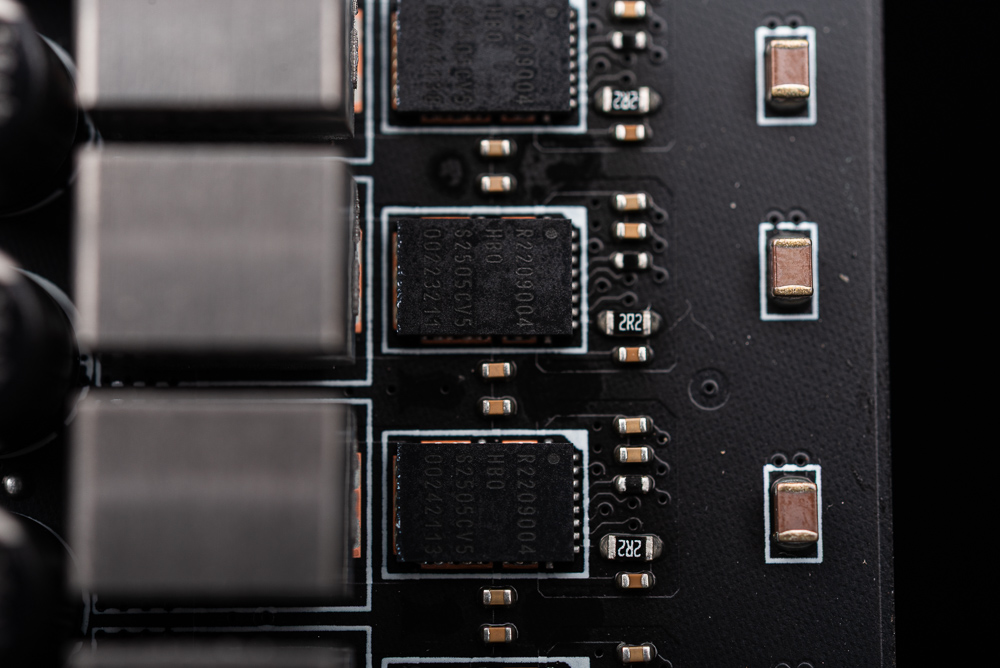

↑ Vcore 供電相為 R2209004 SPS。

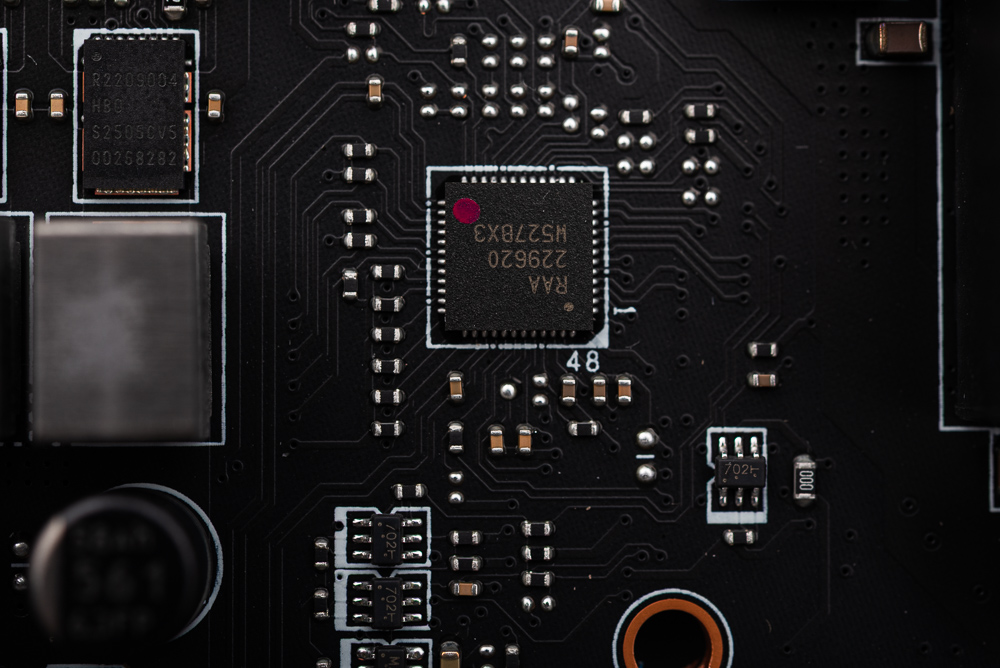

↑ VRM 控制器為 RAA 229620。

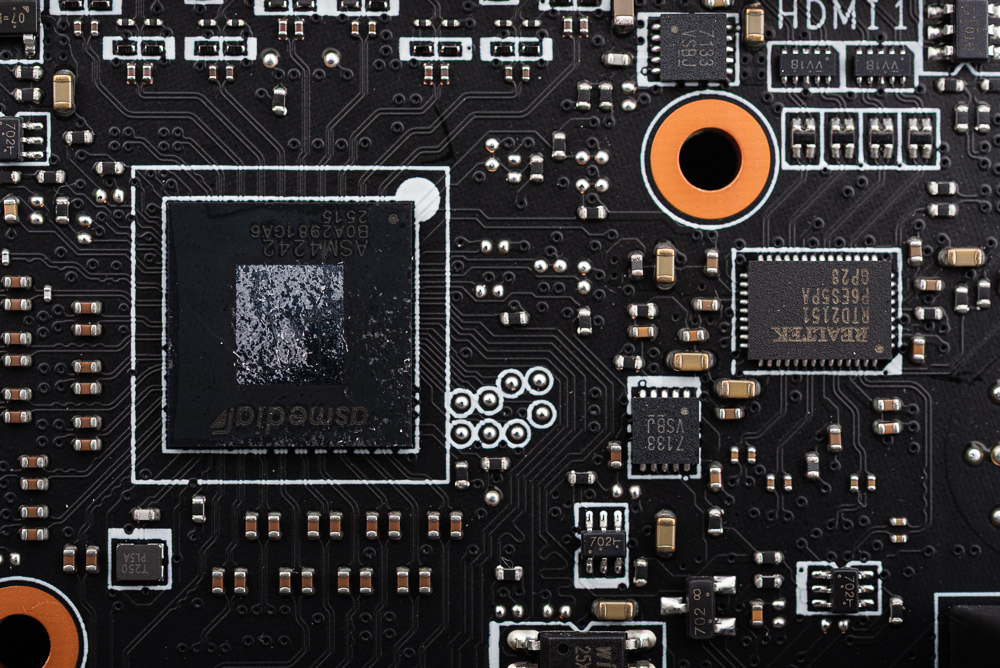

↑ USB4 晶片 ASM4242；RTD2151 用來處理 HDMI 訊號。

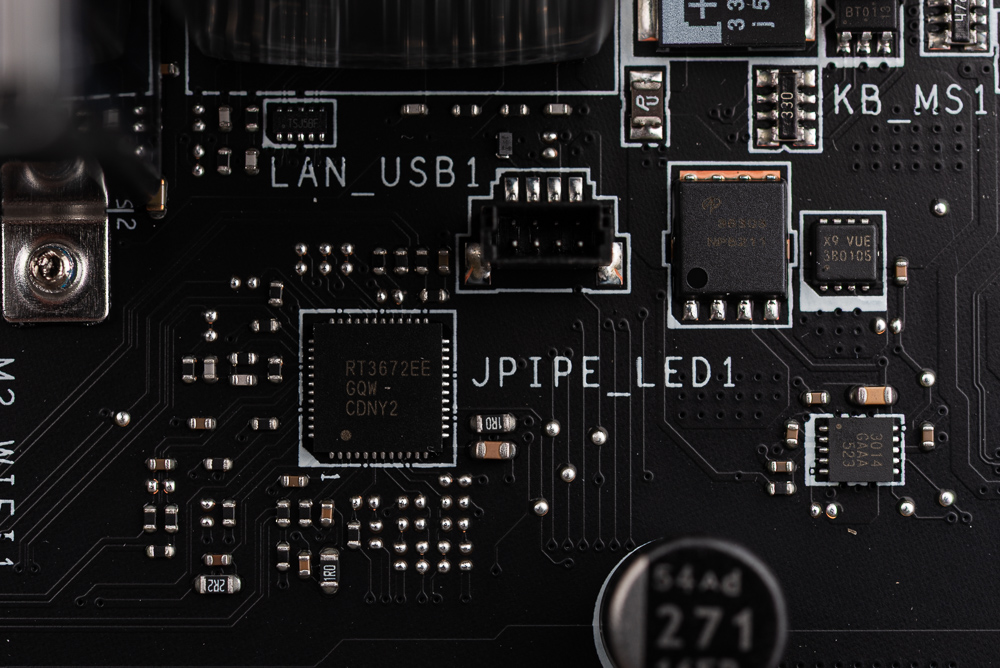

↑ RT3672EE 處理 SoC 2 相供電。

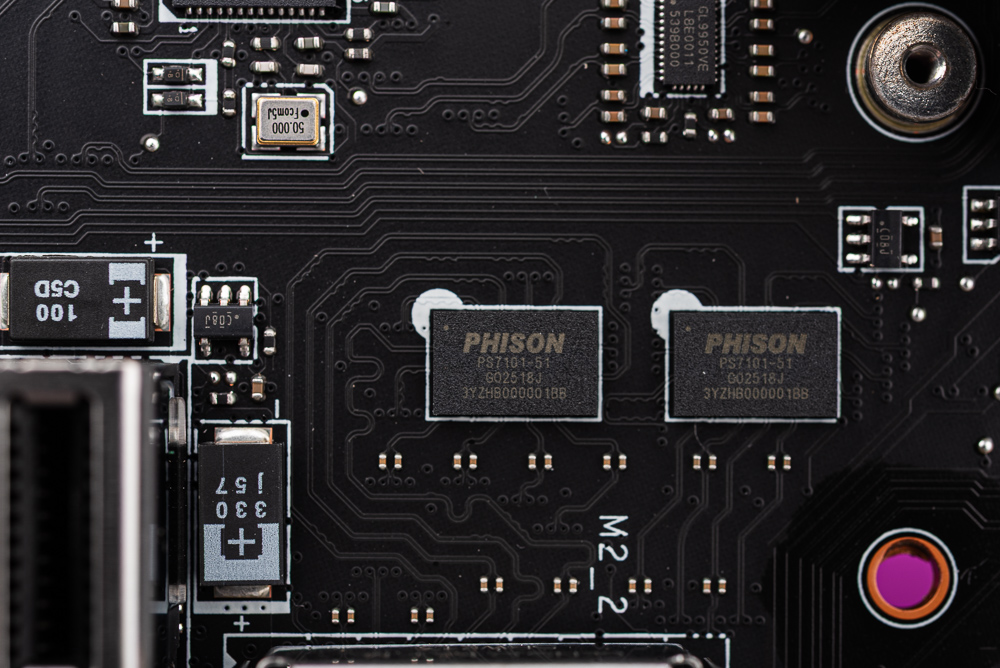

↑ 兩顆 PHISON PS7101-51 處理 M.2 Gen5 切換。

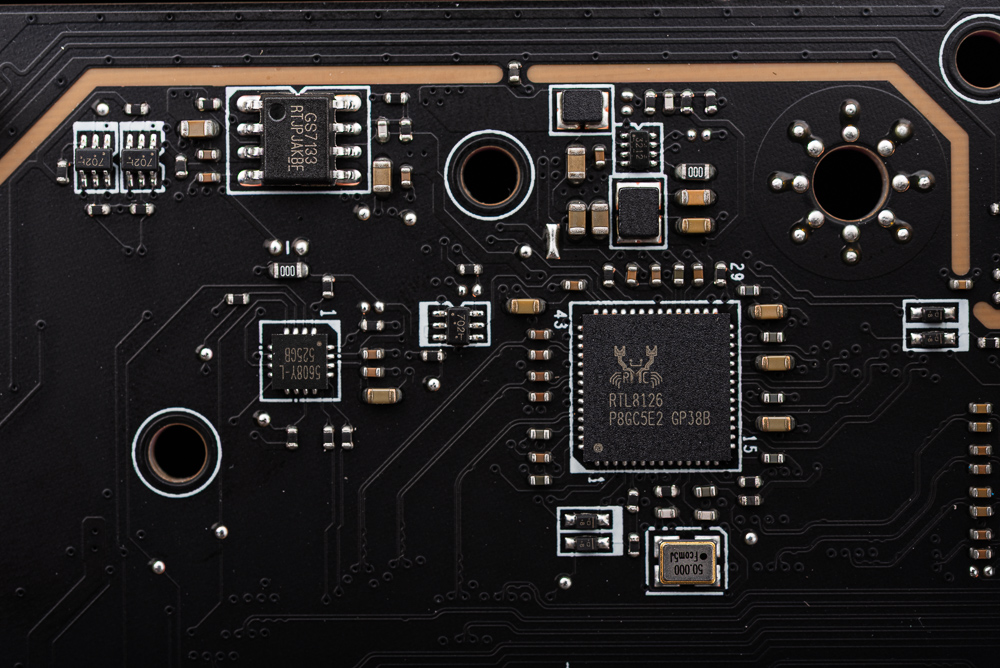

↑ Realtek 8126 5Gbps LAN 網路晶片。

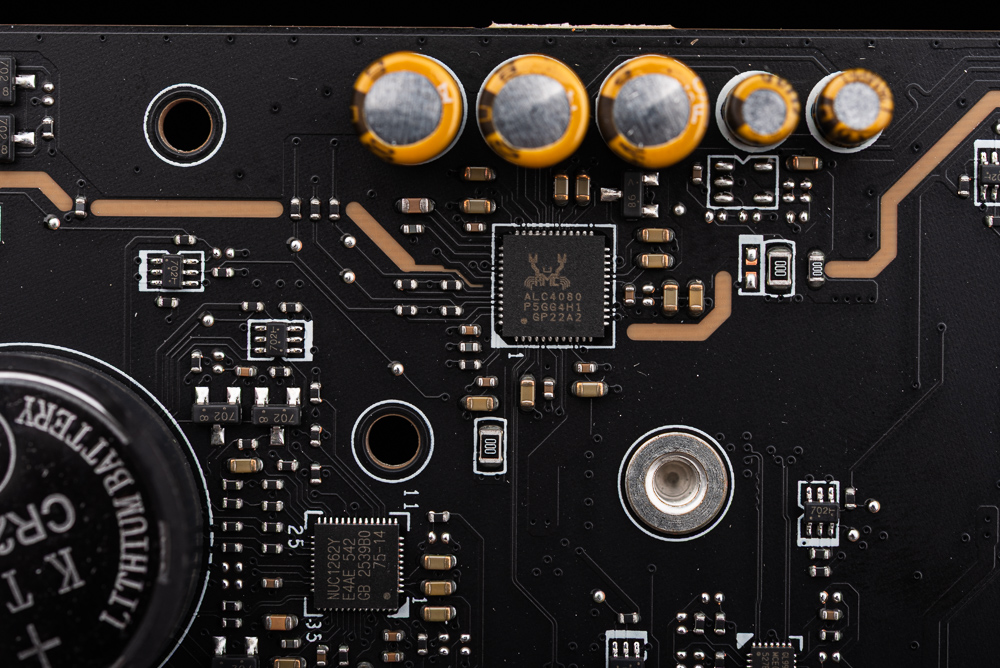

↑ Realtek ALC4080 音效晶片與音效電容。

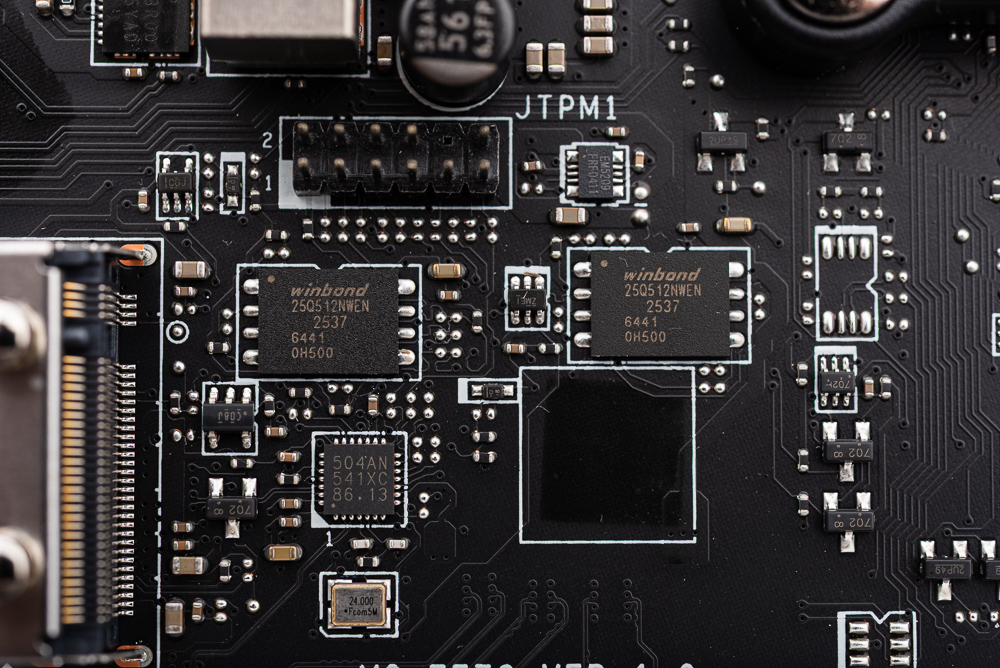

↑ 兩顆 winbond 25Q512NWEN 快閃記憶體。

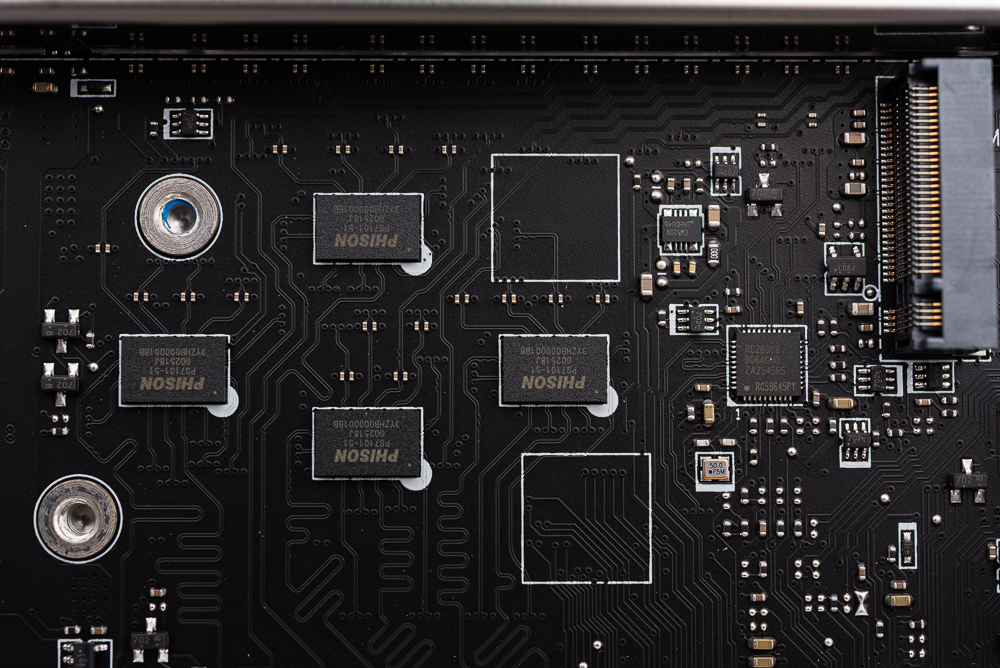

↑ 多顆 PHISON PS7101-51 處理 PCIe 5.0 通道的切換；一旁的 RC26008 則是時脈產生器。

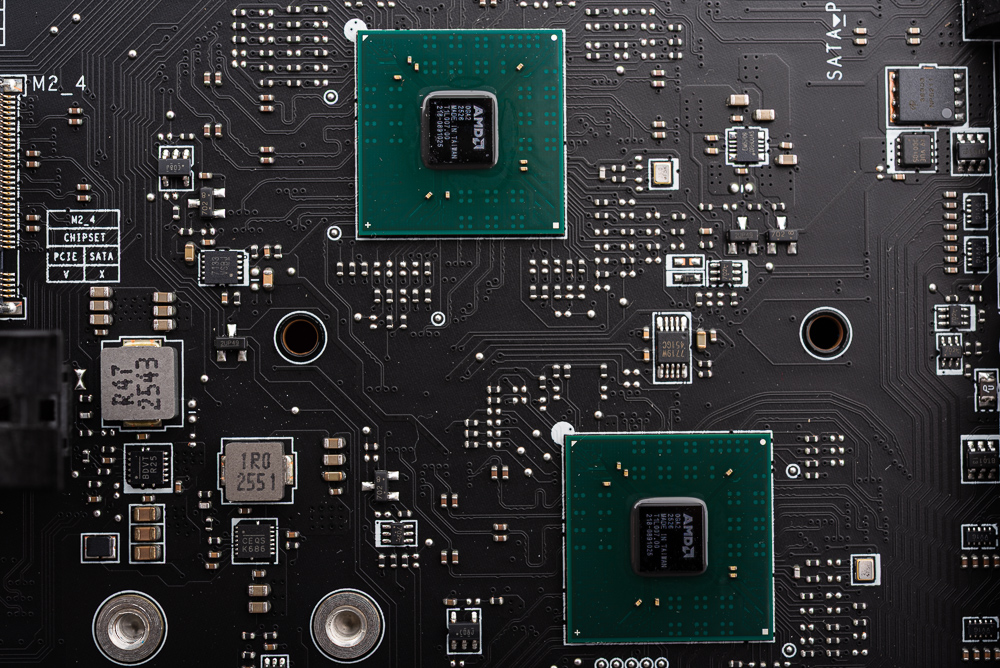

↑ 2 顆 X870E 晶片。

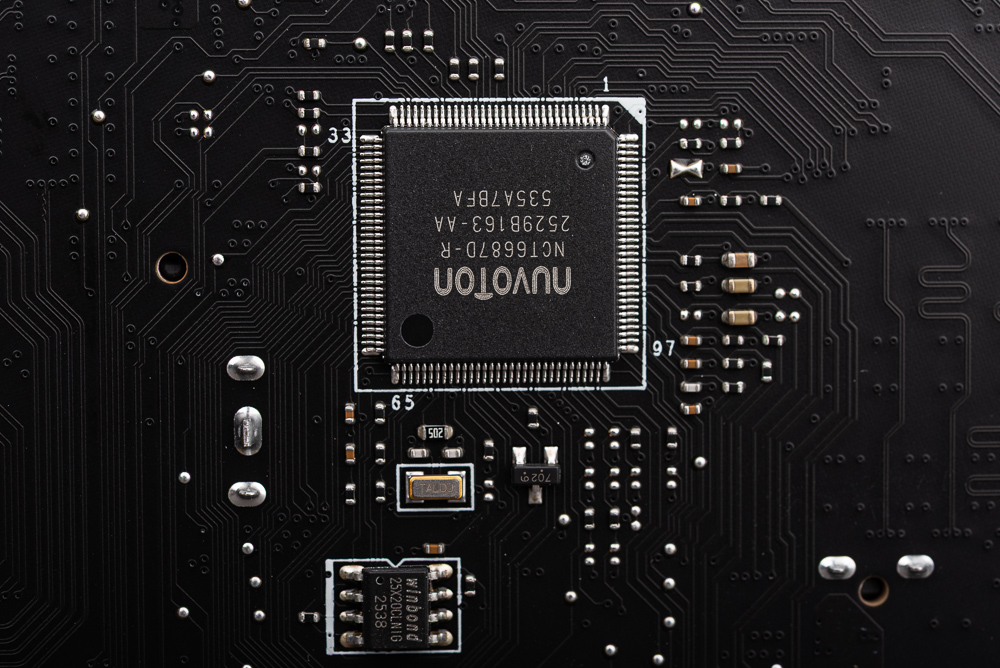

↑ NUVOTON NCT6687D 環控晶片。

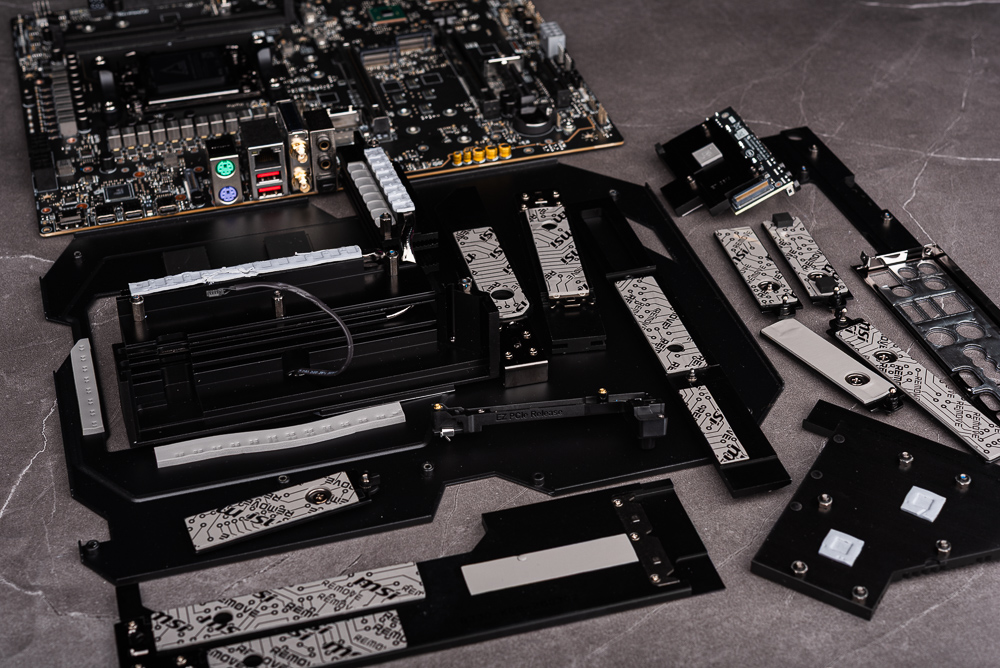

↑ 主機板散熱器。



主板配件 / Wi-Fi EZ 天線、JAF_2 擴充線、RGB 延長線、溫度偵測線與 Tuning Controller

配件方面 X870E UNIFY-X MAX 不僅齊全還多了一個 Tuning Controller。首先基本的整線標籤貼紙、SATA 線材、EZ M.2 CLIP II 解鎖工具、USB 隨身碟、JAF_2 擴充線、RGB 延長線、溫度偵測線與 Wi-Fi EZ 天線。

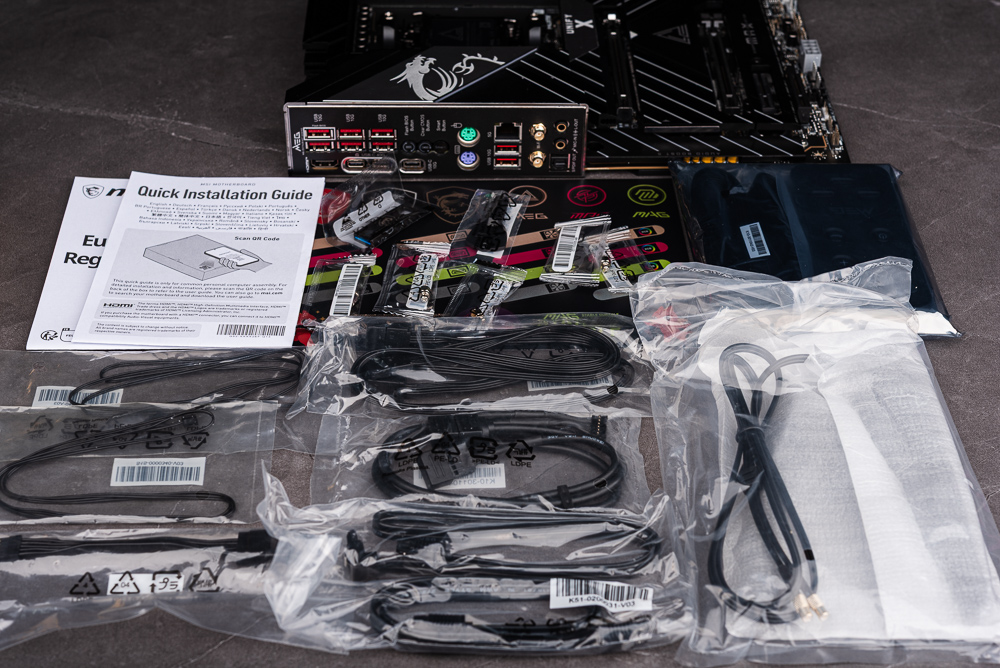

↑ 主板配件。

↑ 配件中的溫度偵測線、RGB 延長線、前面板延伸線材。

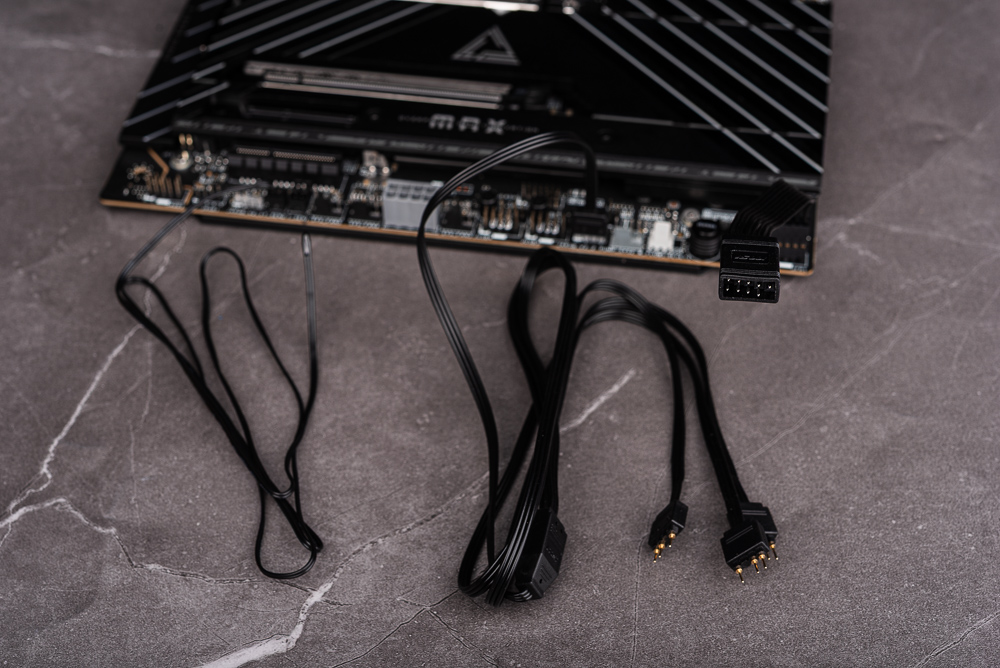

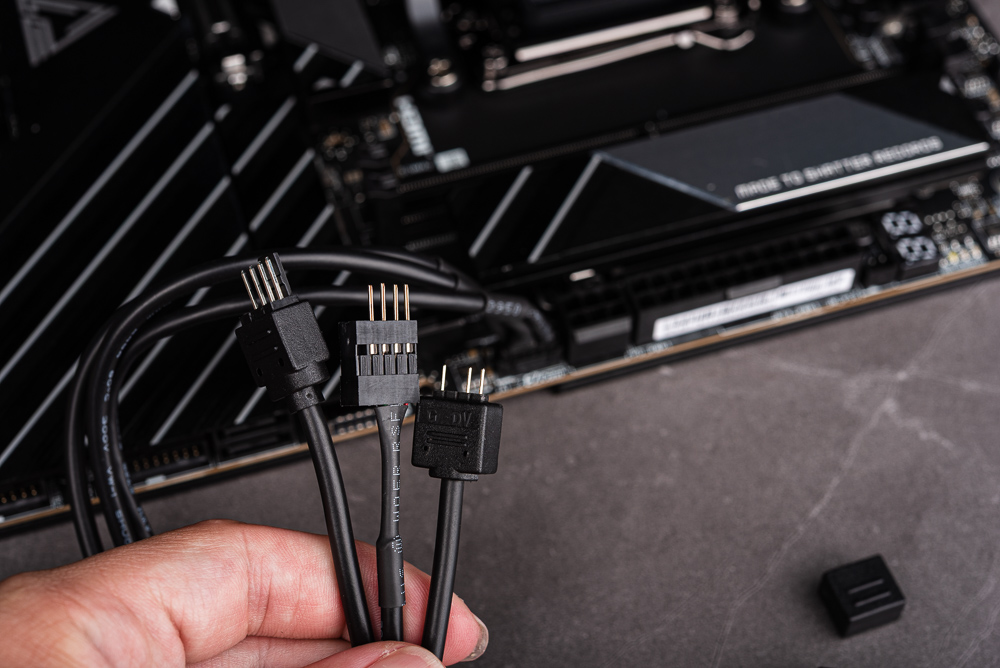

↑ JAF_2 擴充線轉接 FAN、ARGB 與 USB 2.0。

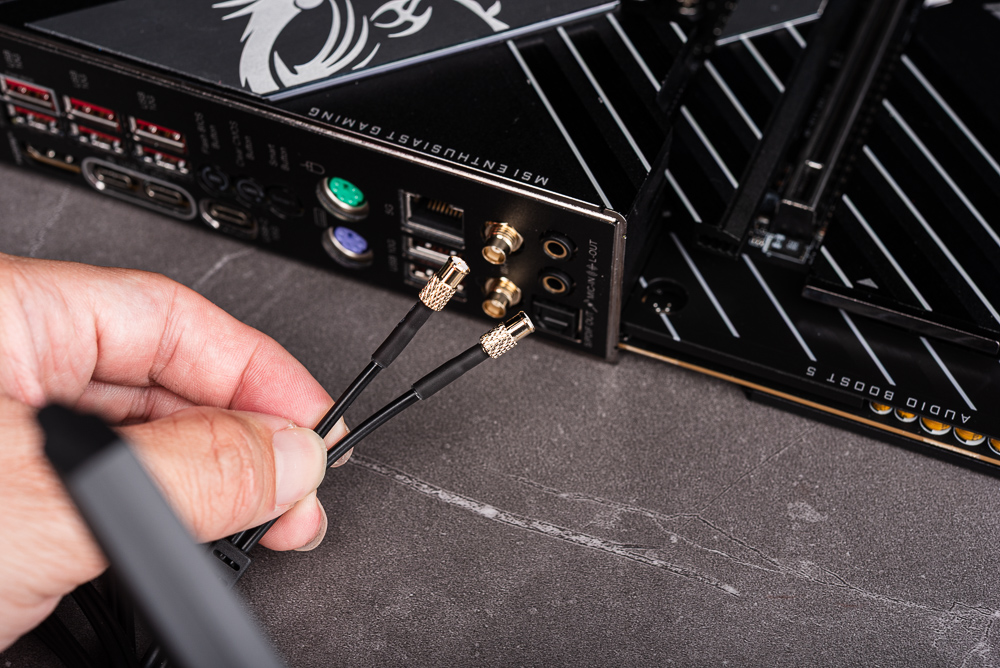

↑ Wi-Fi EZ 天線的接頭無須旋轉直接插上去就可以連接。

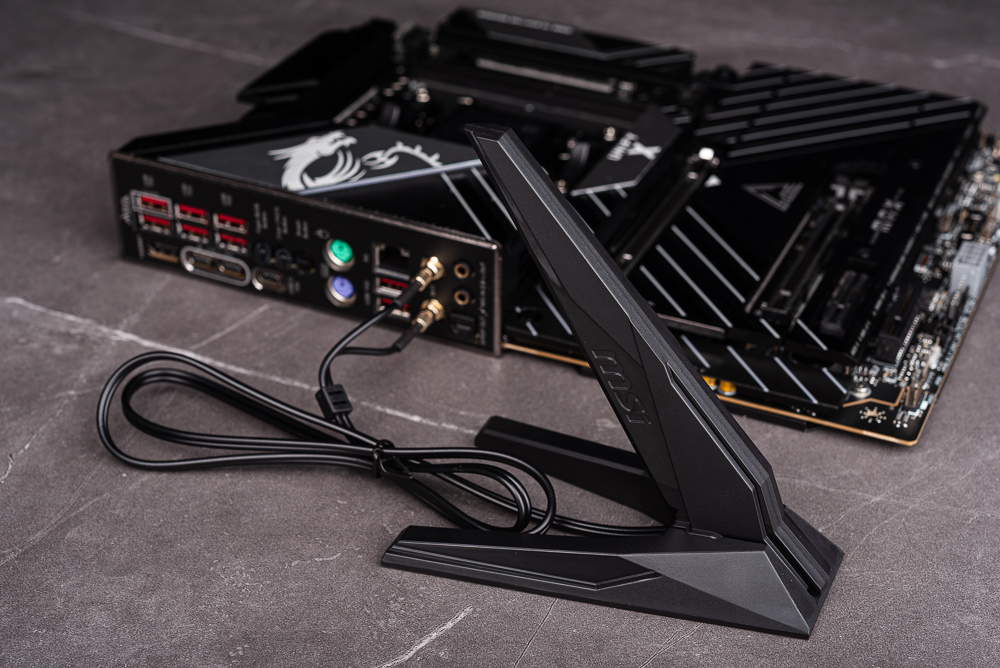

↑ Wi-Fi EZ 天線。

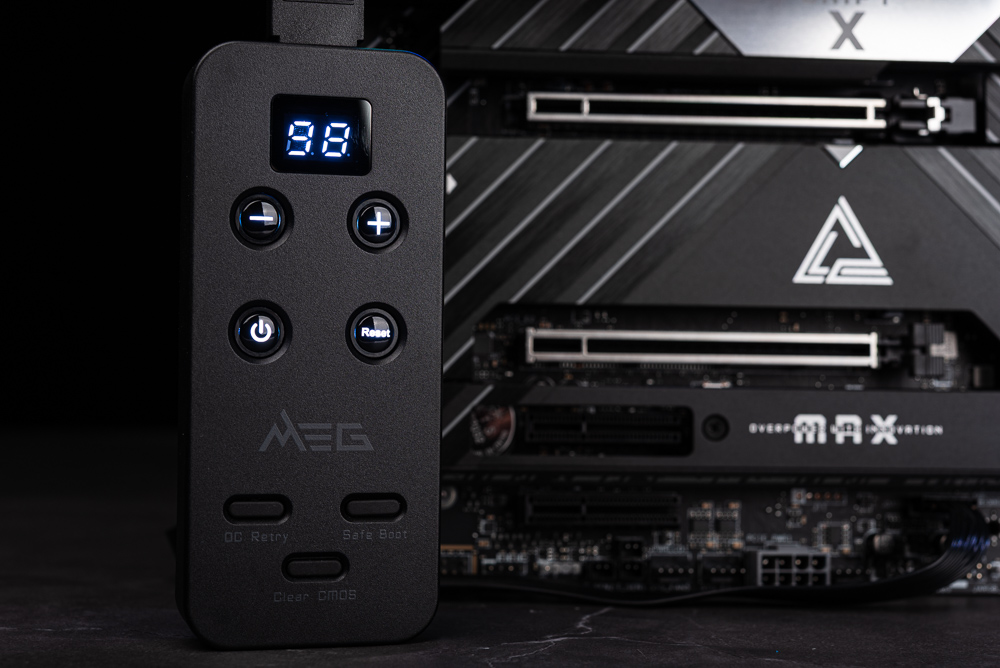

Tuning Controller 控制器，需使用專用的連接線，連接至主板的 JDASH1 針腳。並提供除錯代碼 LED、OC 按鈕 -/+、電源按鈕、重開機按鈕。而 OC Retry 按鈕目前無功能；OC Fail Save 按鈕，按下後可強制安全啟動；Clear CMOS 則會回覆 BIOS 設定。

其中 OC 按鈕- 與 OC 按鈕+，可在 BIOS > Overclocking > Direct OC Button 中設定，可選擇增加 CPU 時脈或 SoC 時脈。

↑ Tuning Controller 控制器。

↑ Tuning Controller 控制器與各式超頻按鈕。



MSI MEG X870E UNIFY-X MAX BIOS 功能 / PRO BCLK Booster、Latency Killer

BIOS 方面 MEG X870E UNIFY-X MAX 提供相當多的功能讓玩家自行探索，在 EZ Mode 當中可直接開啟 CPU Game Boost、Memory EXPO 參數，以及快速的 EZ Config、On/Off 等設定，以及完整的 CPU、DRAM、STROAGE、FAN 等監控資訊，都可在 EZ Mode 中直接調整。

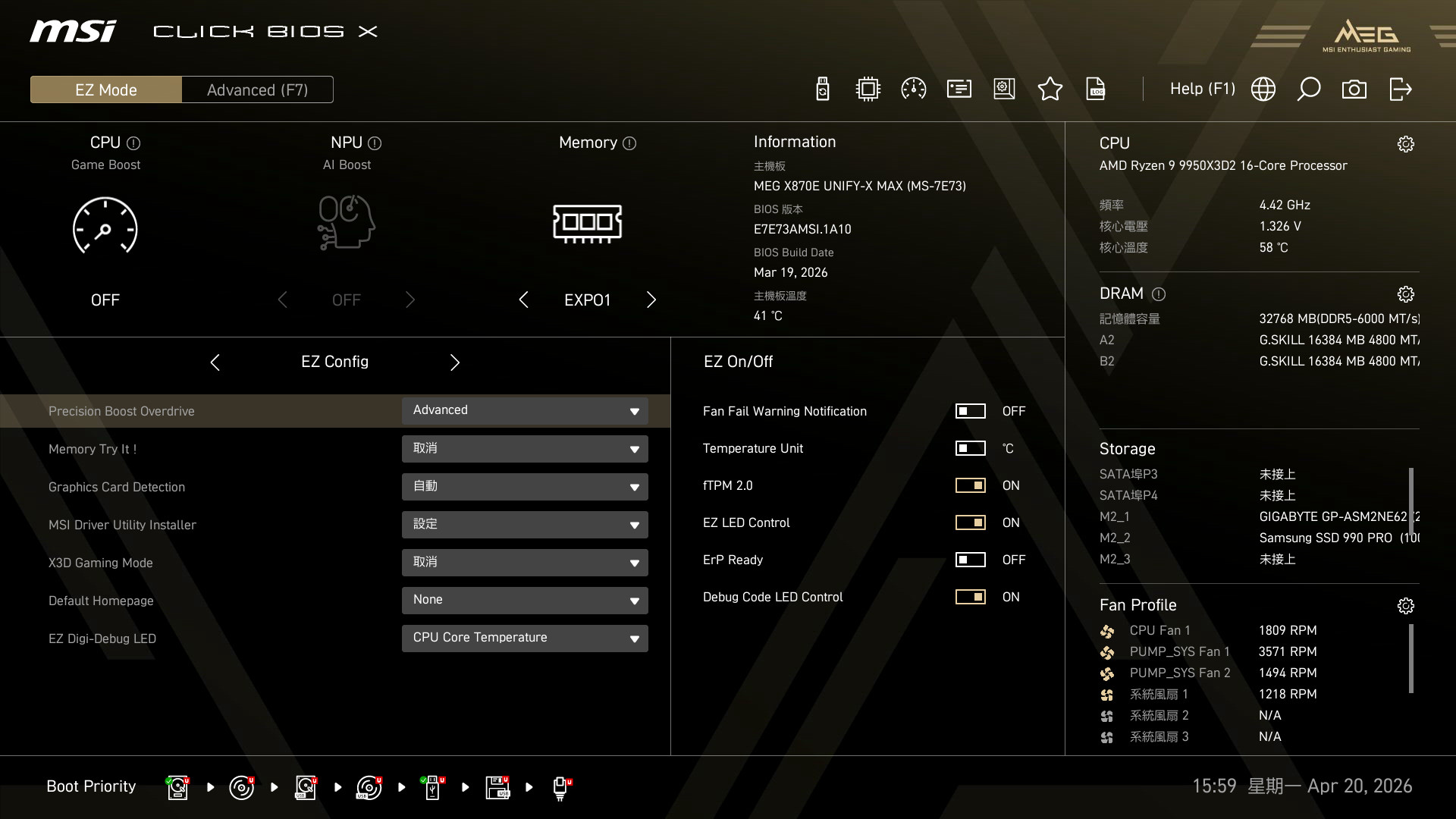

↑ EZ Mode。



而在進階模式中，則包含系統狀態、進階、Overclocking、安全、開機等大分類。進階中則包含板載功能的設定，像是 PCIe 通道頻寬、整合周邊、內建顯示、USB、電源管理等設定。上述提到共用通道調整設定，可在進階設定 > PCIe 次系統設定，針對 USB4/M.2_2 來調整設定。

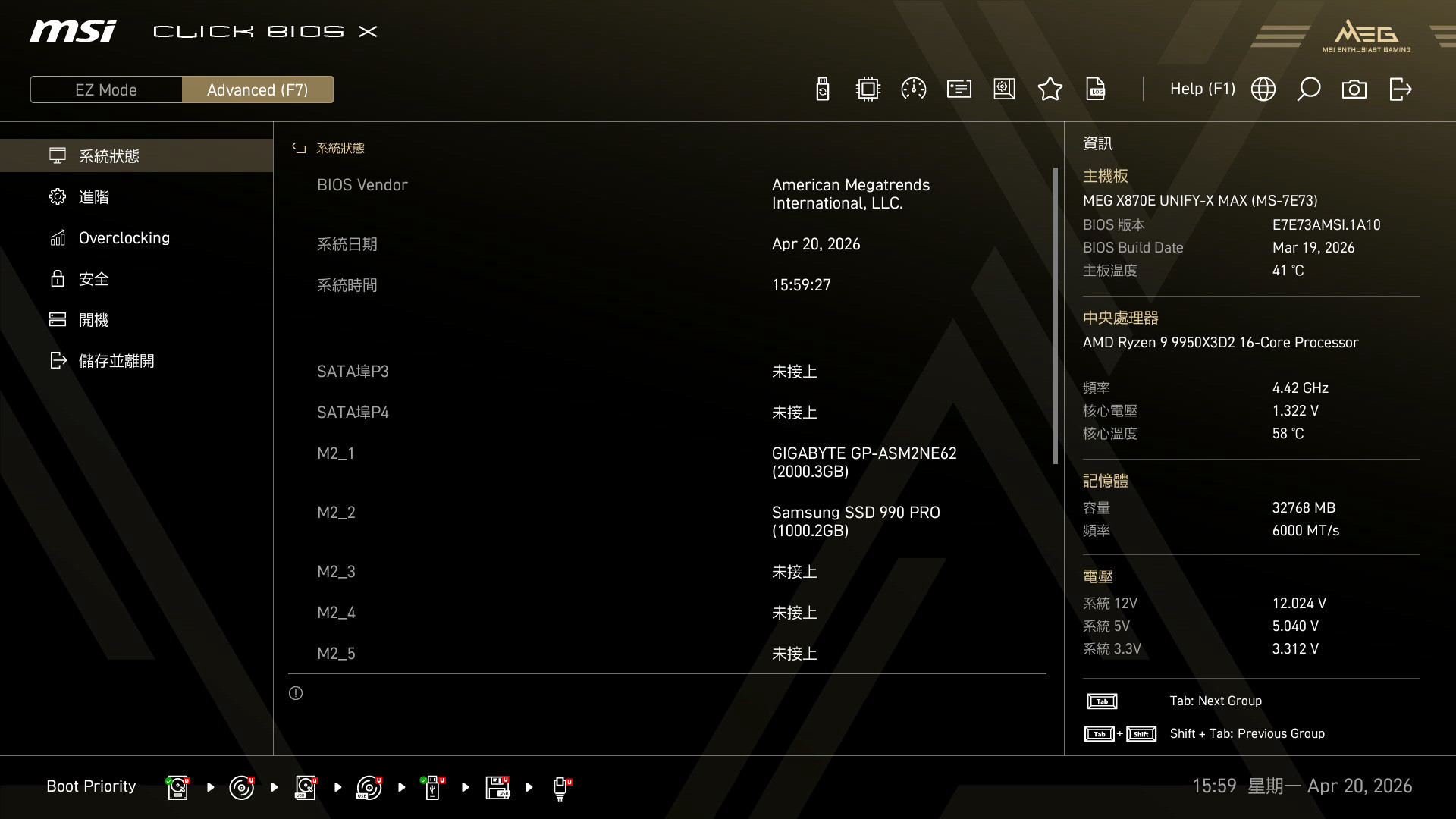

↑ 進階模式。

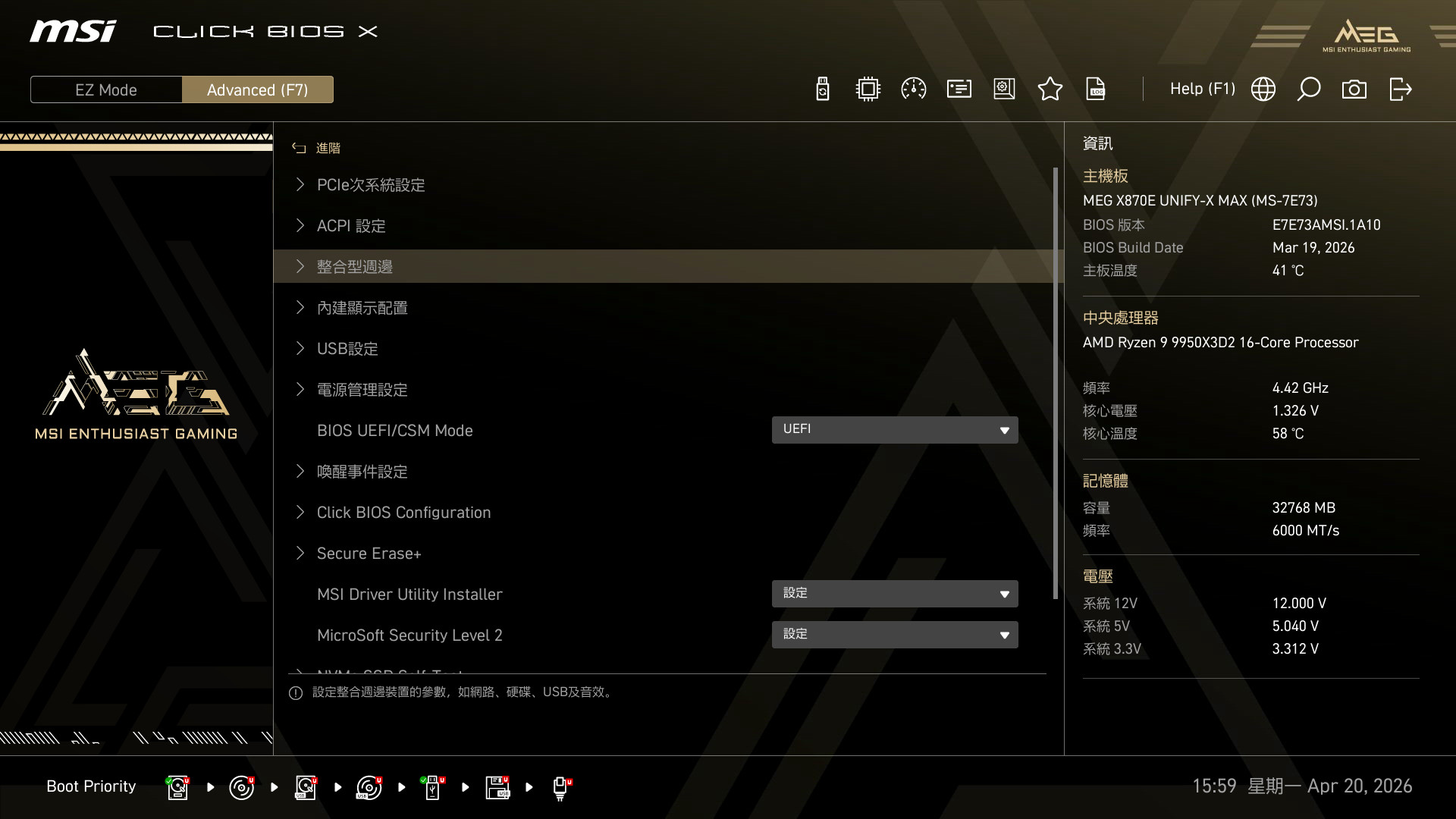

↑ 進階設定。

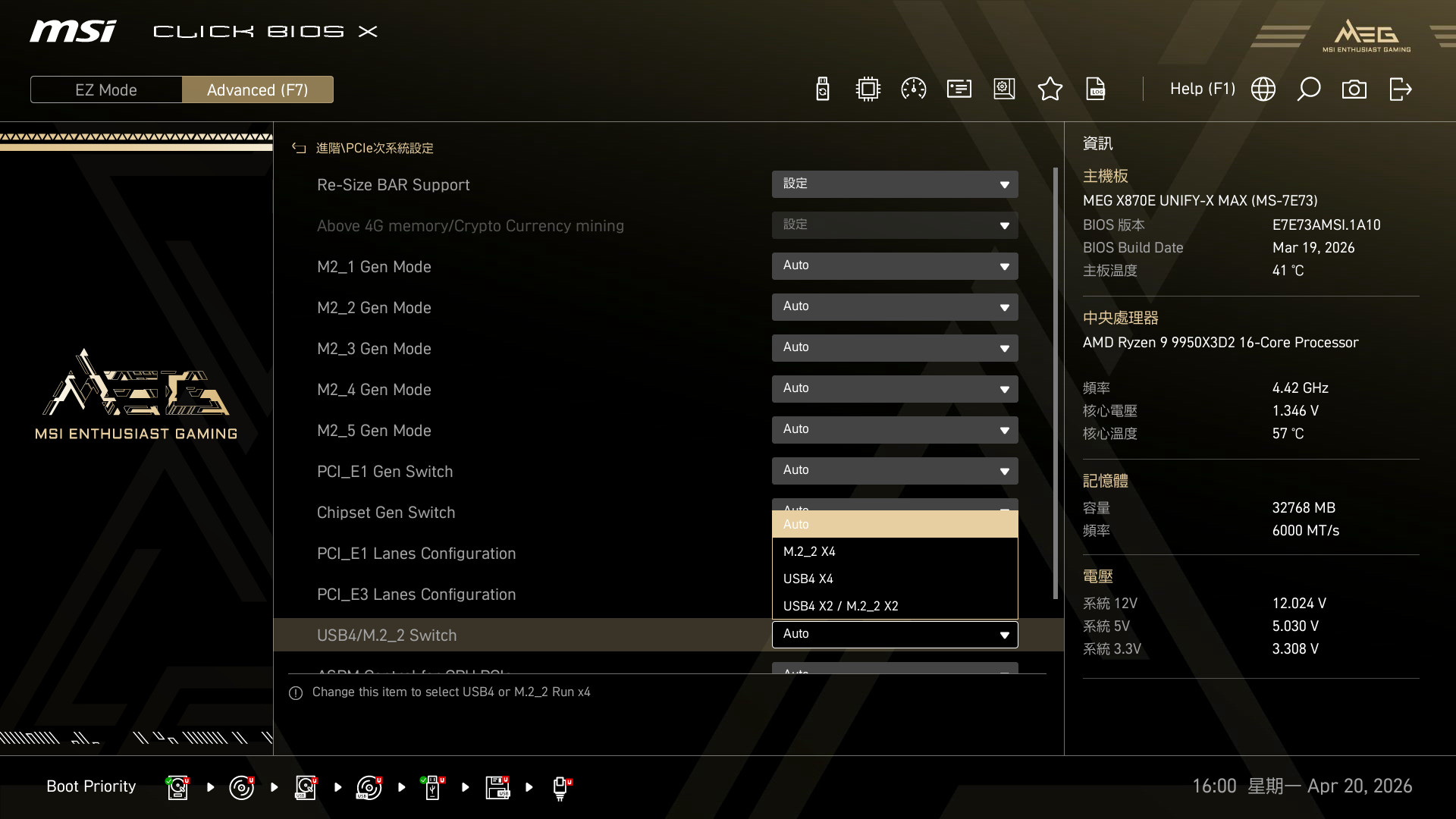

↑ PCIe 次系統設定。

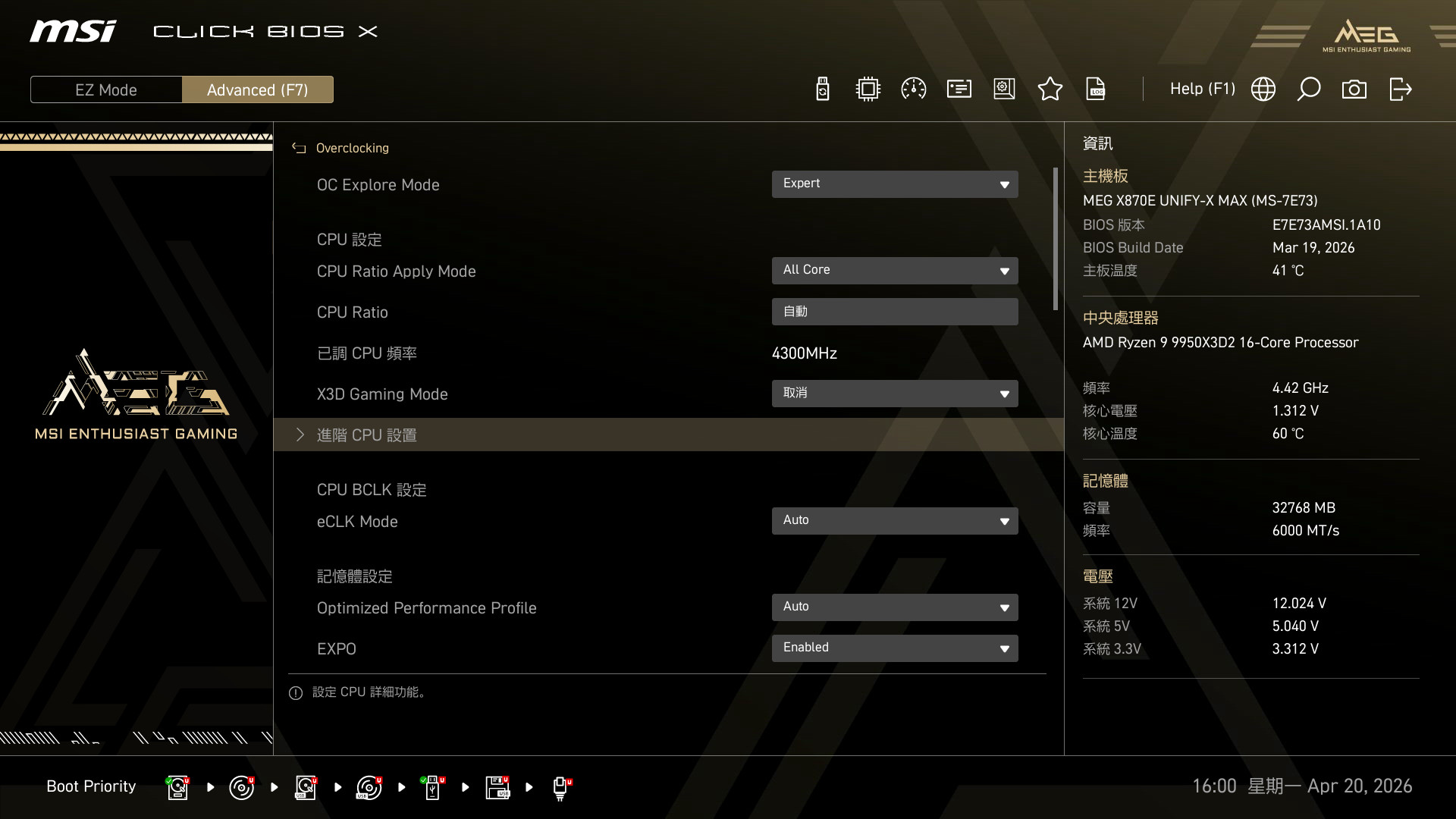

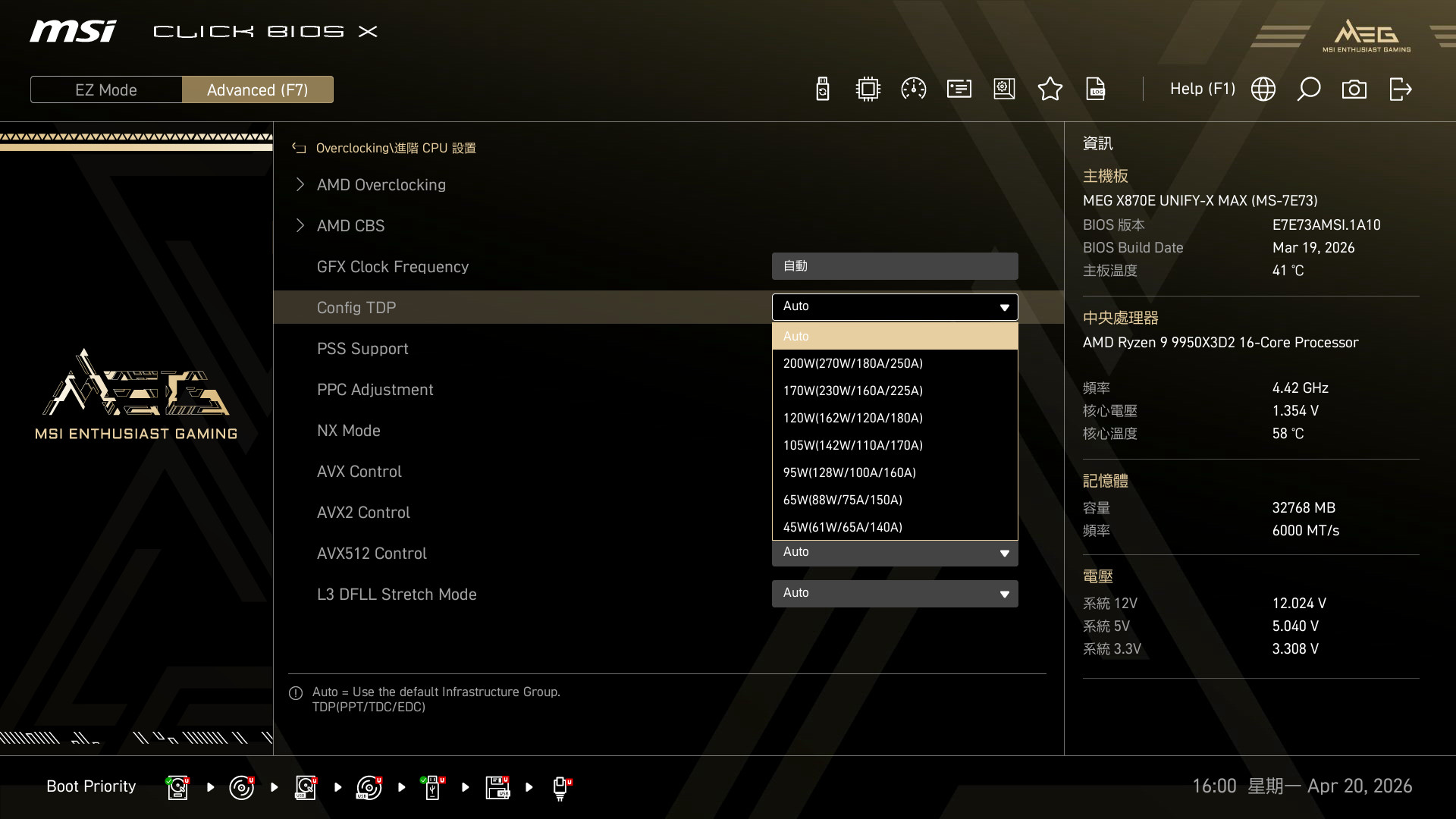

主要的 Overclocking 設定，除了基本的 CPU All Core 設定外，也有提供 X3D Gaming Mode。而在進階 CPU 設置中，則可找到 AMD Overclocking 選項，以及常見的 AMD CPU 相關設定，此外 Config TDP 這功能可提供玩家快速的功耗對應設定，讓玩家可自行調整 Eco 模式的上限。

↑ Overclocking。

↑ 進階 CPU 設置。

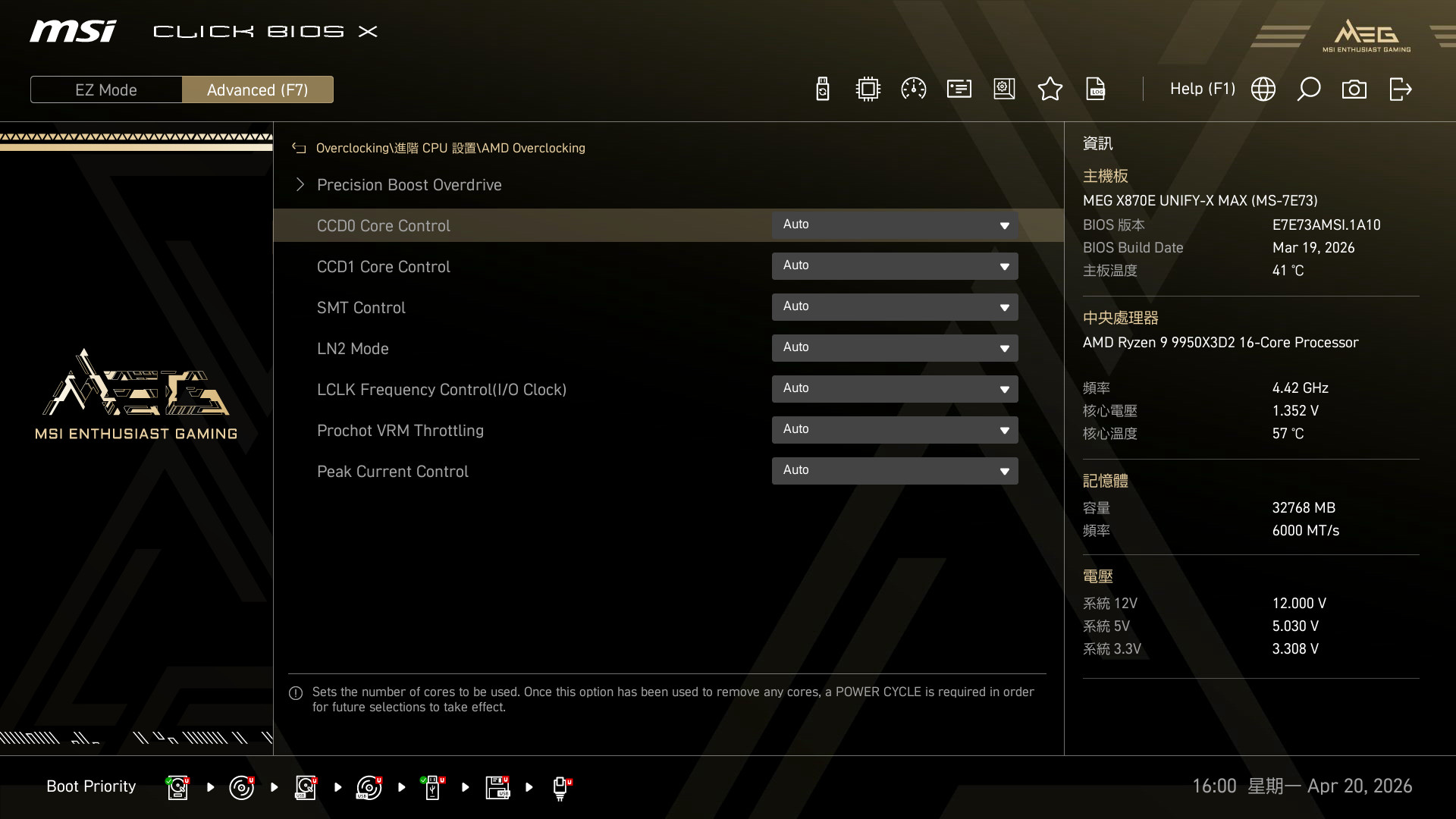

選擇 AMD Overclocking 後則包含 Precision Boost Overdrive、CCDo 核心設定、SMT、LN2 等設定。再選擇 Precision Boost Overdrive 後，就會有相當多 MSI 提供給玩家的超頻功能，像是基本的 PBO Enhanced 模式、Set Thermal Point 溫度上限、Enhanced Boost 與 PRO BCLK Booster 等設定。

玩家可自行選擇所需的 PBO 模式來超頻，或者直接設定為 Advance 模式，自訂 PBO 限制與 Override 的時脈上限等設定。

↑ AMD Overclocking。

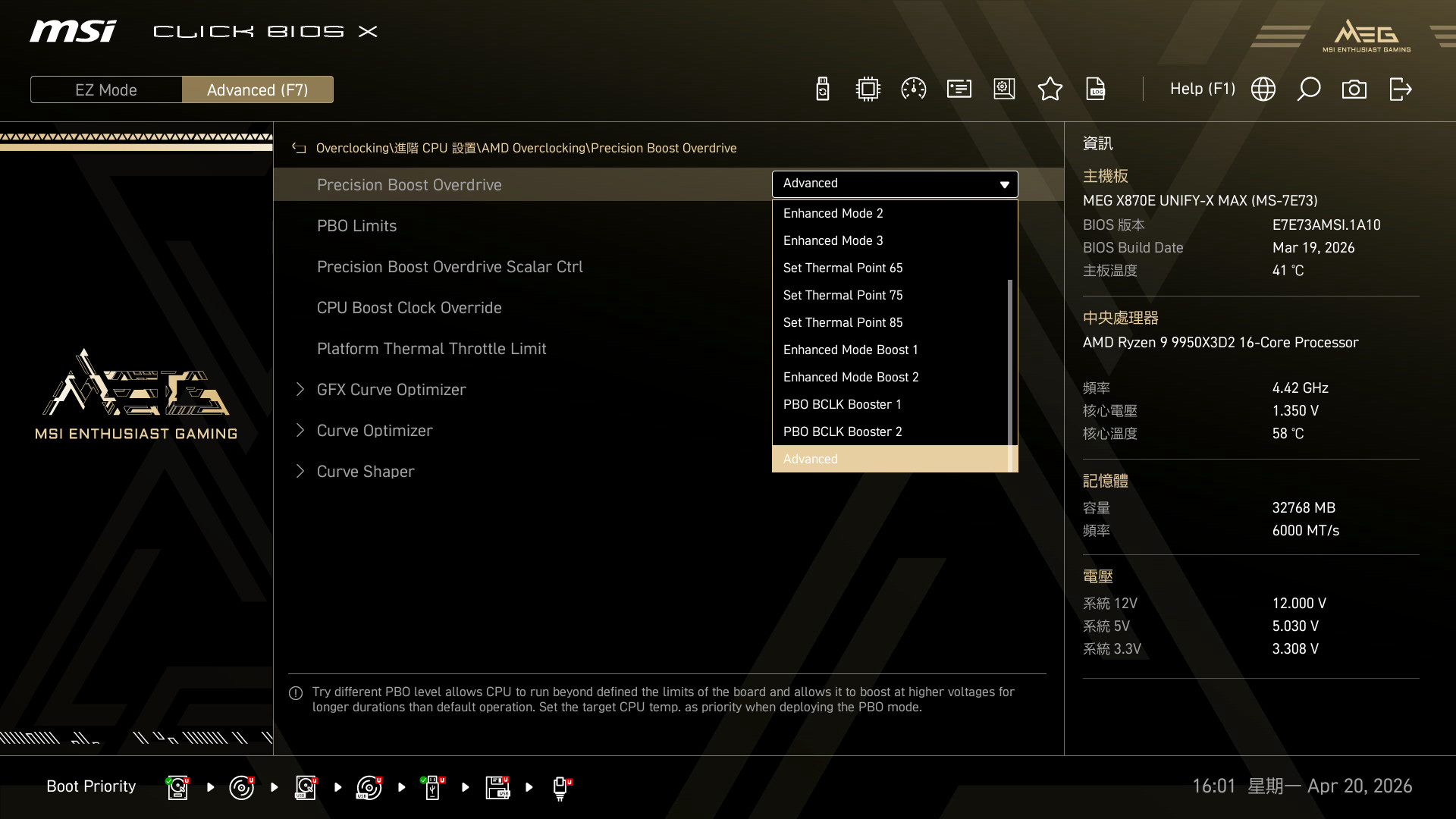

↑ Precision Boost Overdrive。

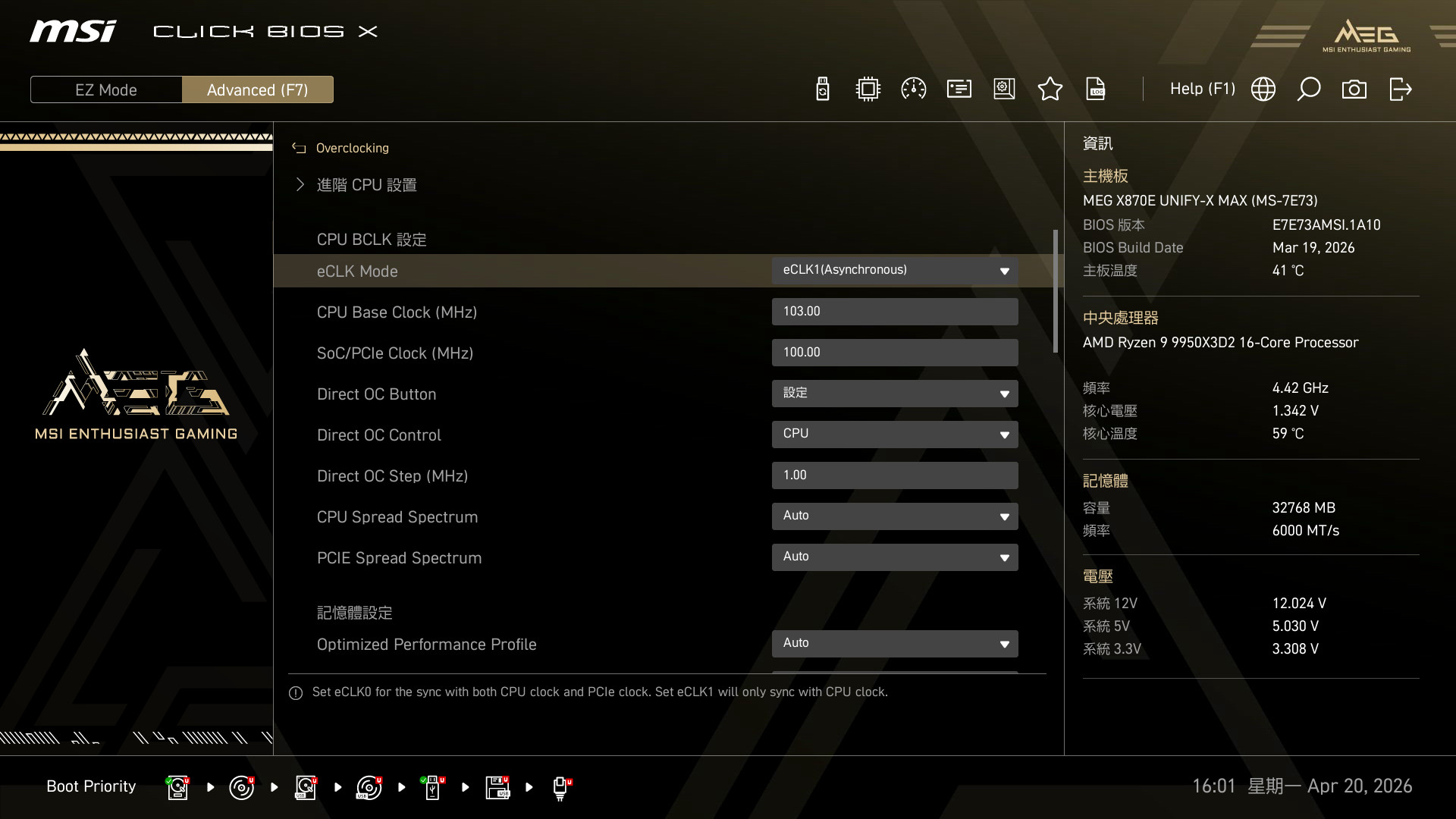

像是選擇 PRO BCLK Booster 後，CPU BCLK 就會設定為 eCLK1(Asynchronous) 非同步，讓 CPU BCLK 小超 103 MHz，而 PCIe 則維持不變。

↑ CPU BCLK。



記憶體超頻方面，MSI 會提供針對記憶體顆粒的優化設定檔，像是測試使用 Hynix 16GB DDR6000 的設定，而且還有著 Latency Killer 降低延遲、High-Efficiency 提高頻寬，以及記憶體時序微調、Memory Try It! 等功能，讓玩家可自行調整記憶體超頻設定。

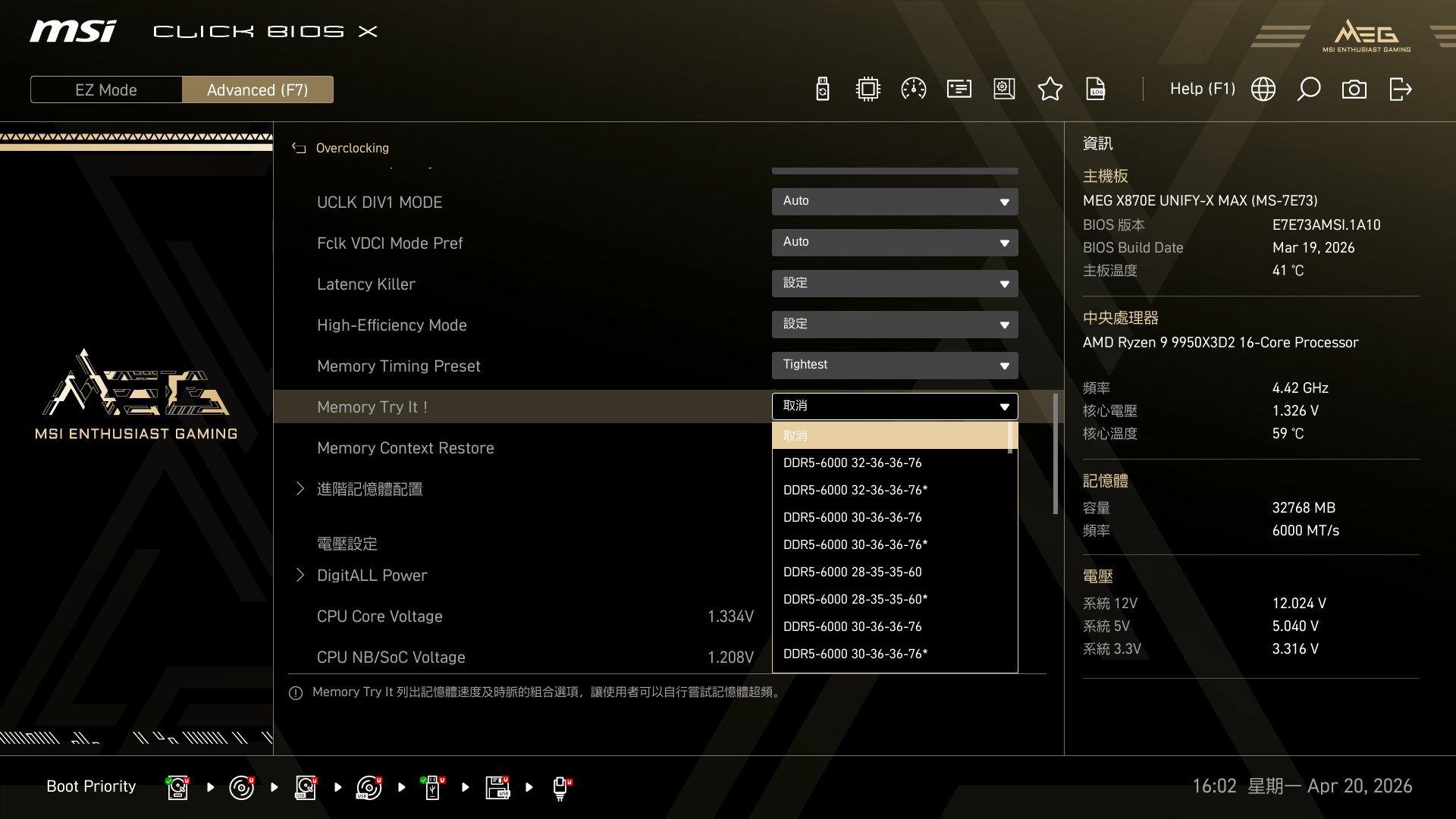

↑ Latency Killer 降低延遲、High-Efficiency 提高頻寬、Memory Try It!。

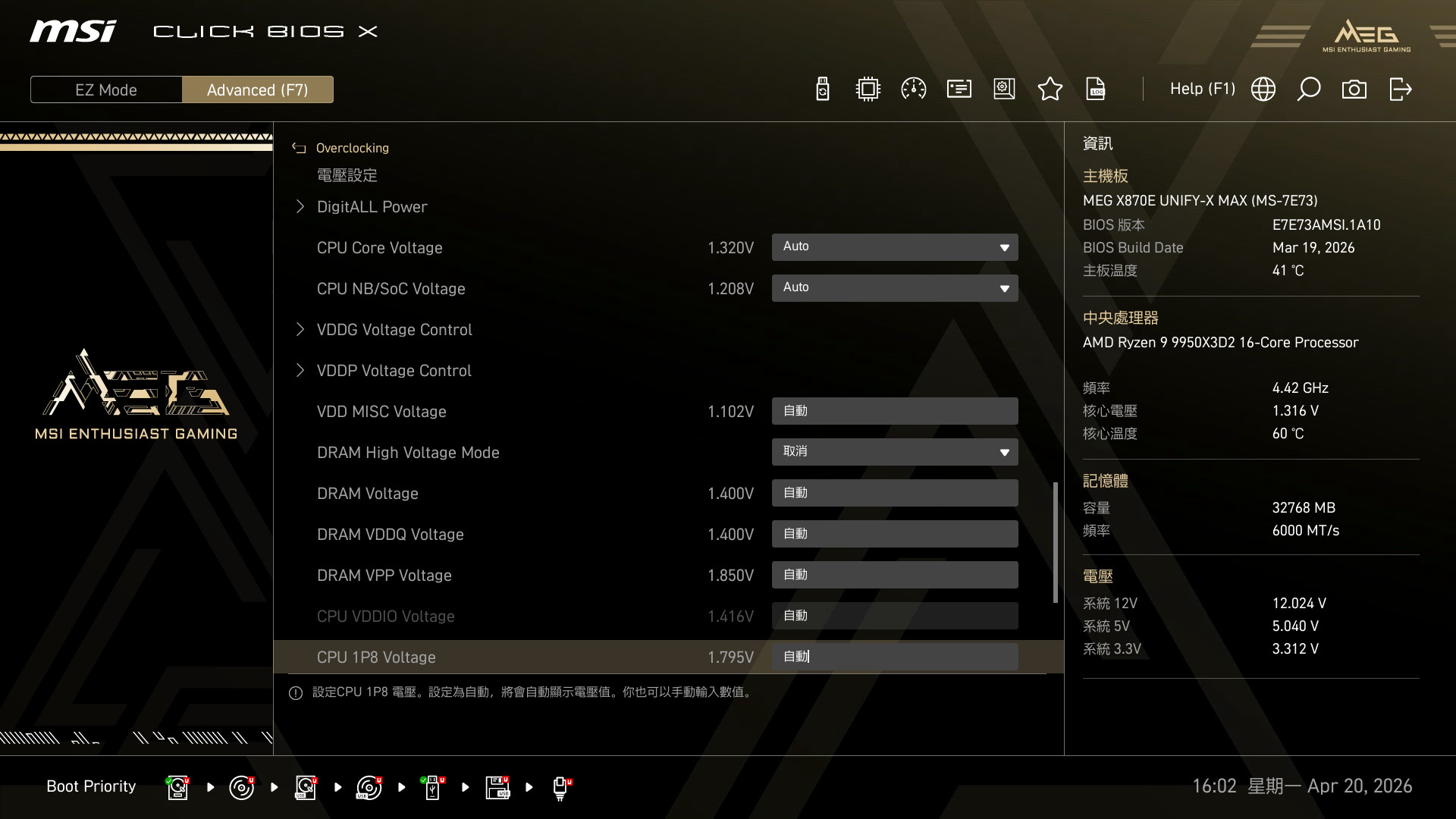

↑ 超頻電壓設定。

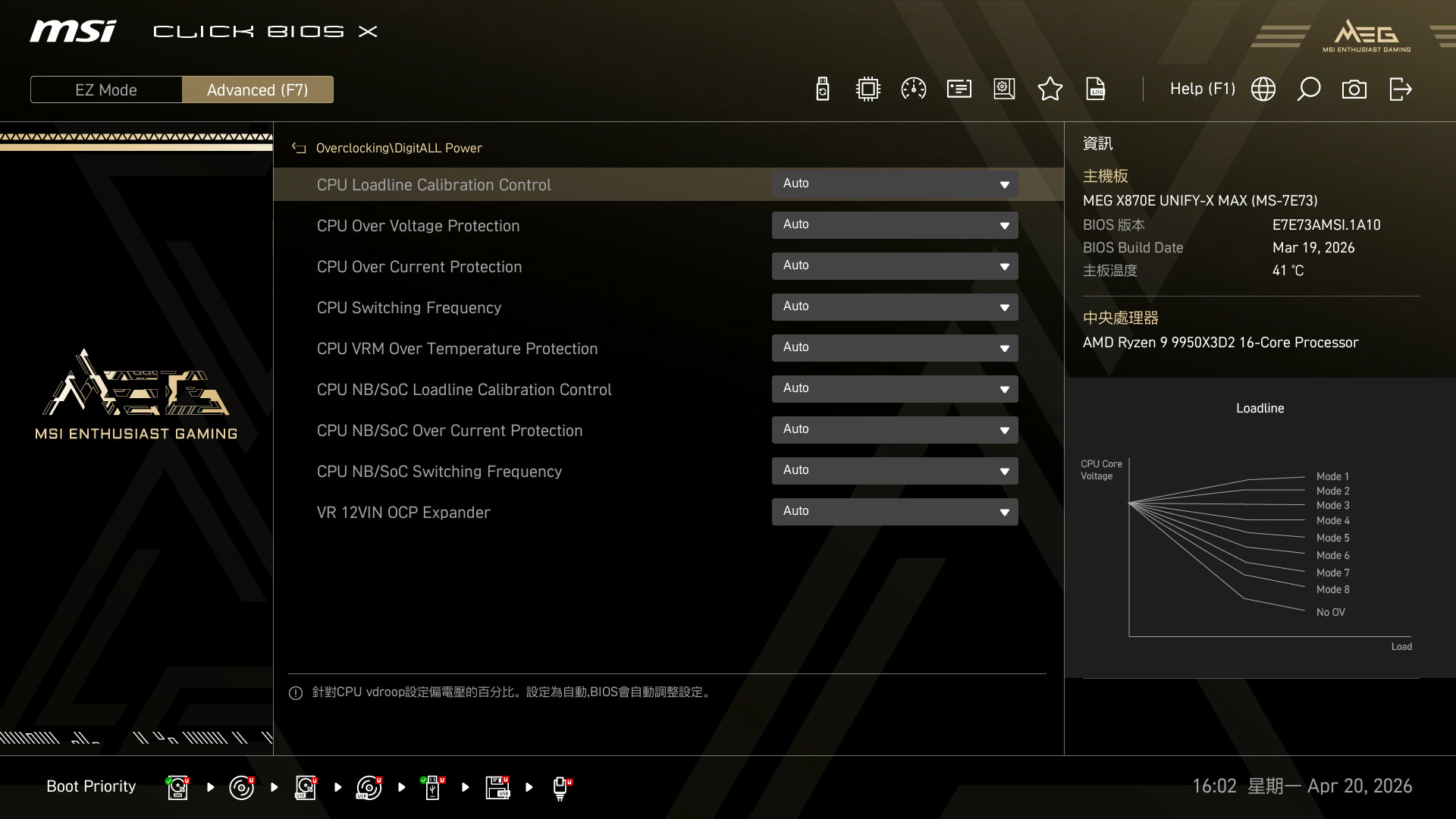

↑ CPU 負載校正。

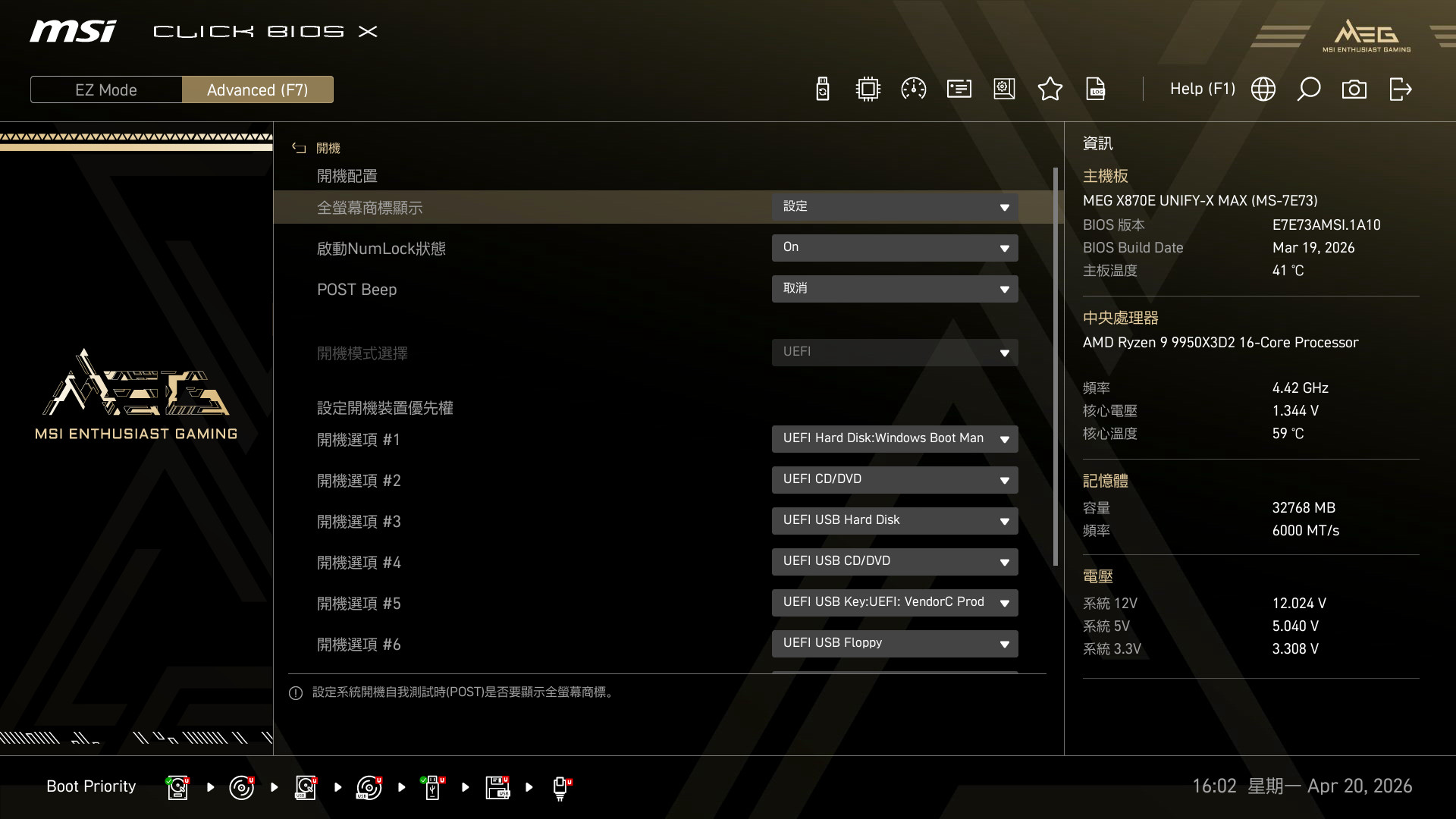

↑ 開機選單。



MSI Center 軟體：監控、Mystic Light、Cooling Wizard

新安裝的系統連上網路更新後，會自動詢問是否要安裝 MSI Utility Installer 工具，可自動幫忙安裝硬體所需的驅動程式，以及 MSI 包含的各家獨立軟體。安裝時建議檢查過一遍安裝項目再按下 Install 安裝。

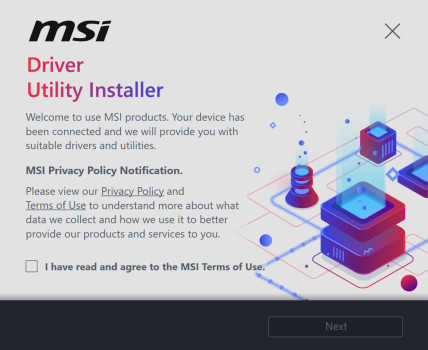

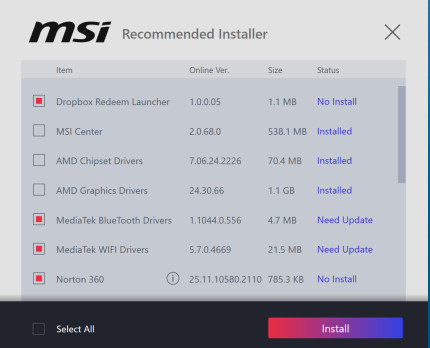

↑ MSI Utility Installer 工具。

↑ 安裝項目可自行勾選。



軟體方面，通過自動安裝的 MSI Center 軟體，可幫助玩家快速安裝所需的驅動程式，並提供基本的硬體監控功能。此外，在功能中可安裝所需的「微星 AI 智慧引擎」或「使用情境」，藉由軟體來直接調整電腦的效能設定。

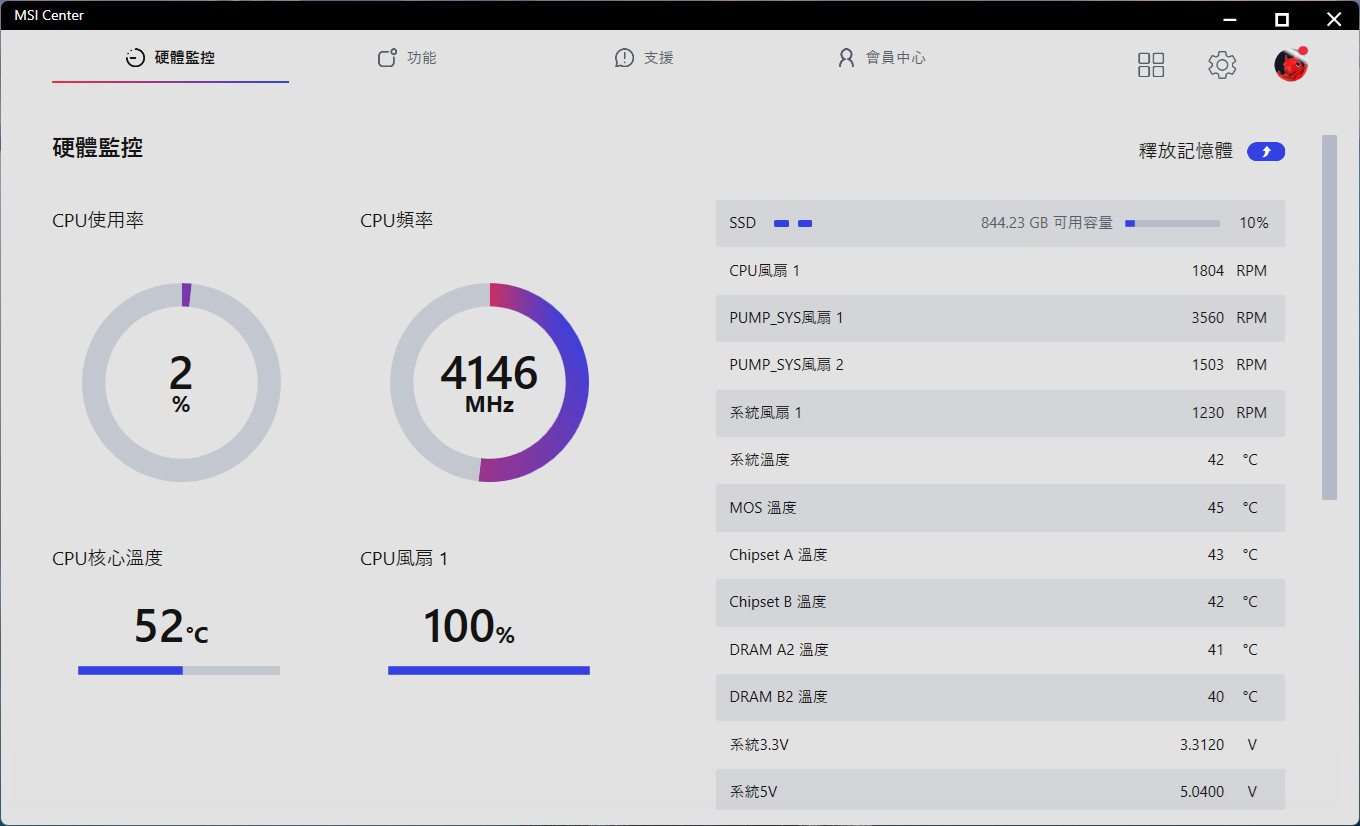

↑ MSI Center 監控資訊。

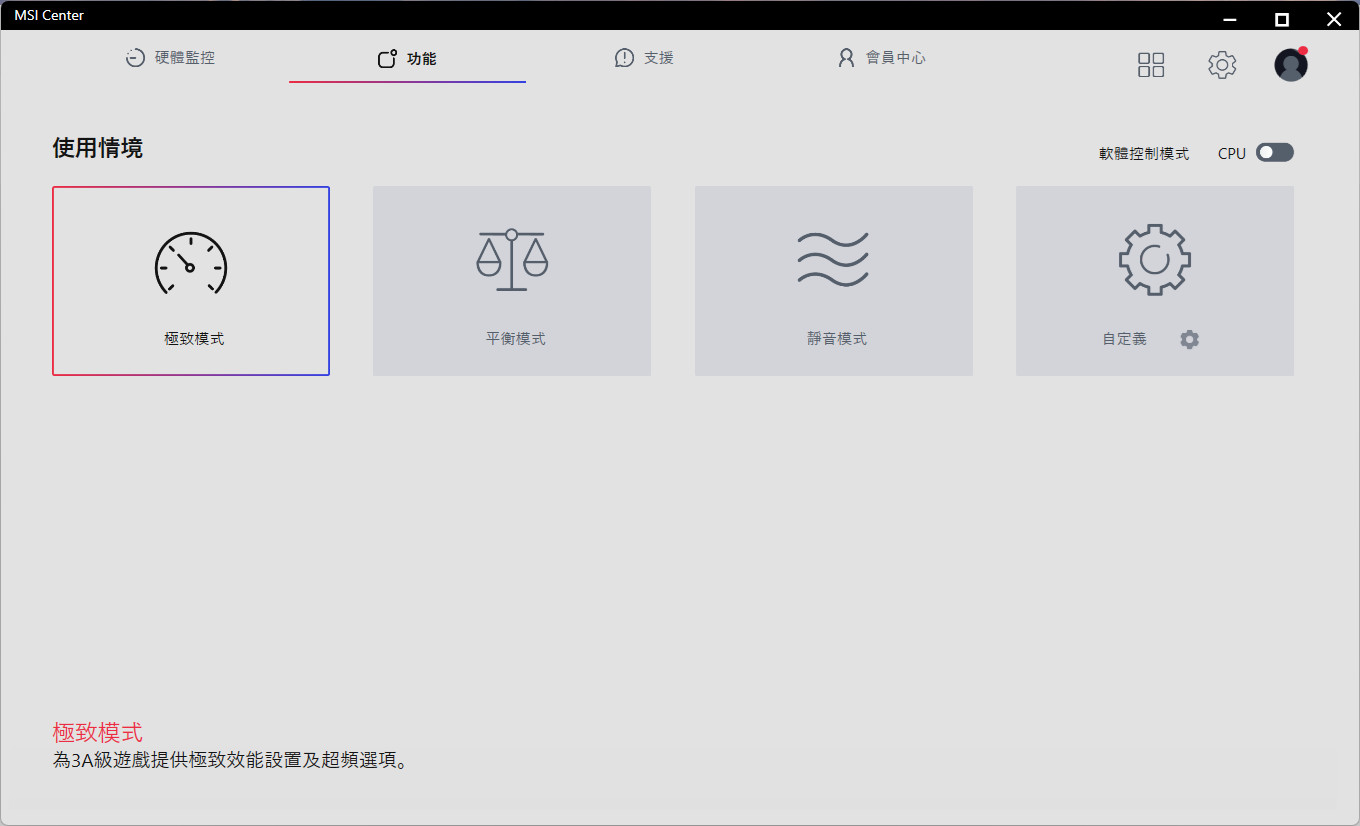

↑ 使用情境設定。



燈效方面，可通過 Mystic Light 同步主板、記憶體，有著波浪、恆亮、呼吸、CPU 溫度、閃爍、顏色週期、音樂等多種燈效模式，亦可與遊戲同步、環境連接等功能。

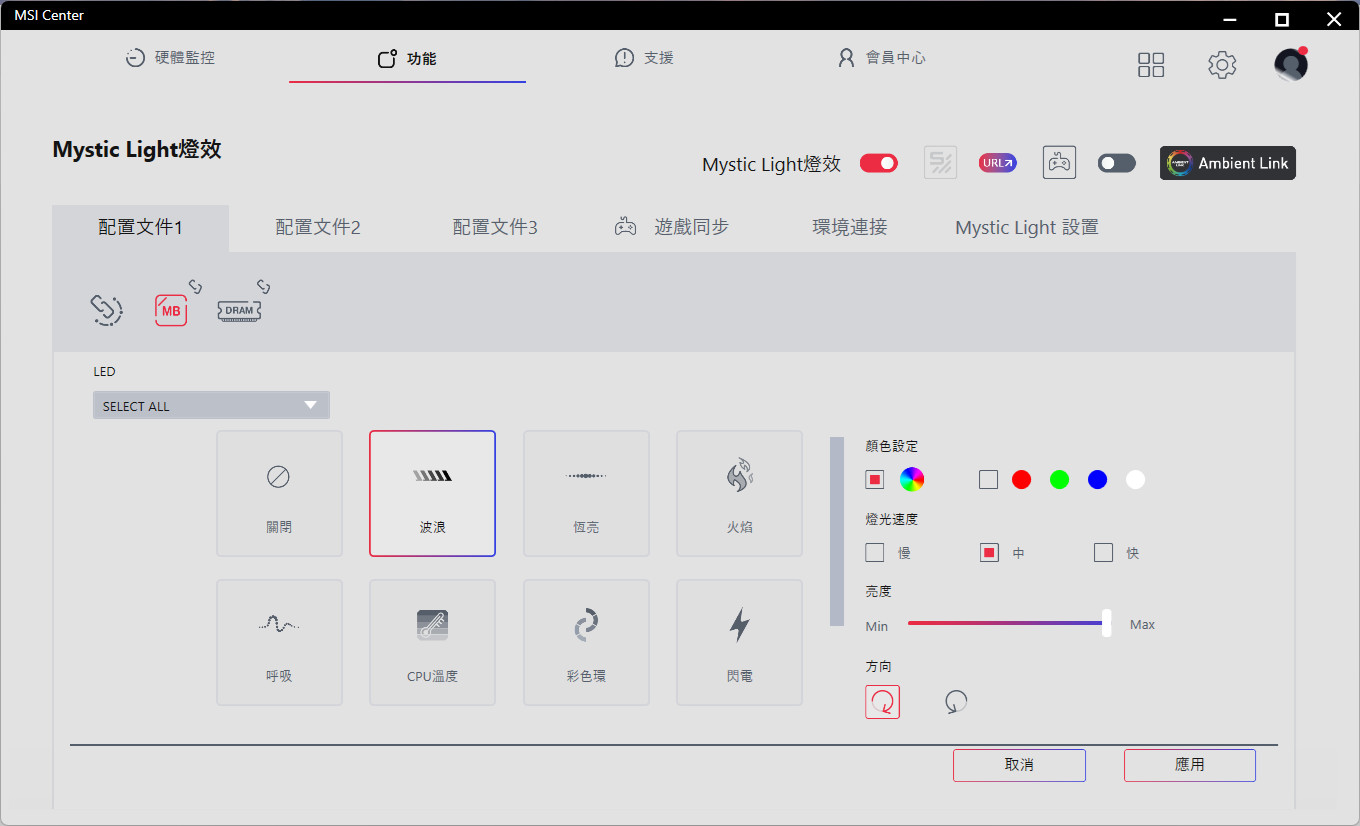

↑ Mystic Light 燈效。



Cooling Wizard 則可自定義風扇轉速，並有多個配置文件可設定不同的風扇曲線設定。AI 網管中心，則可幫忙監控目前的網路流量資訊、優先順序、使用量與無線網路分析。

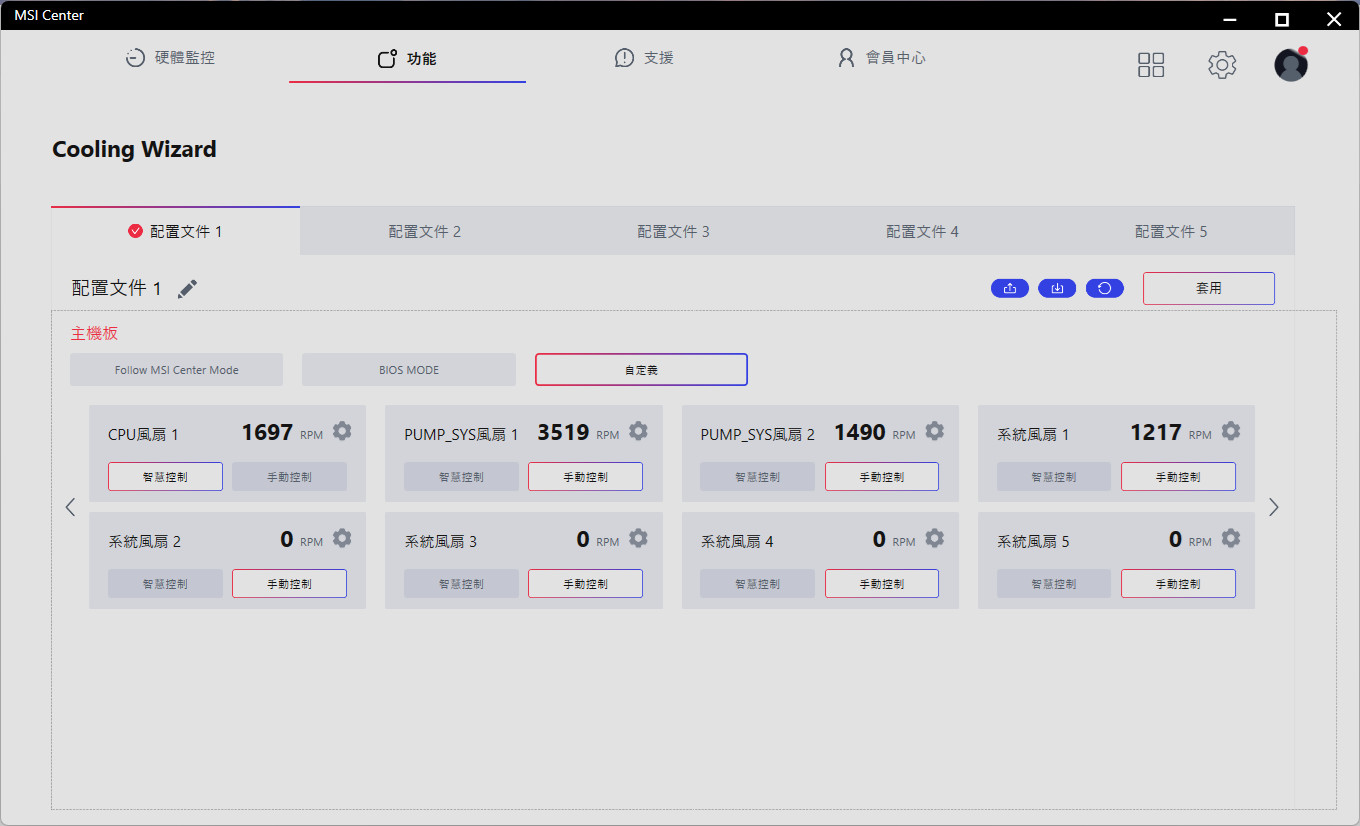

↑ Cooling Wizard 風扇控制。

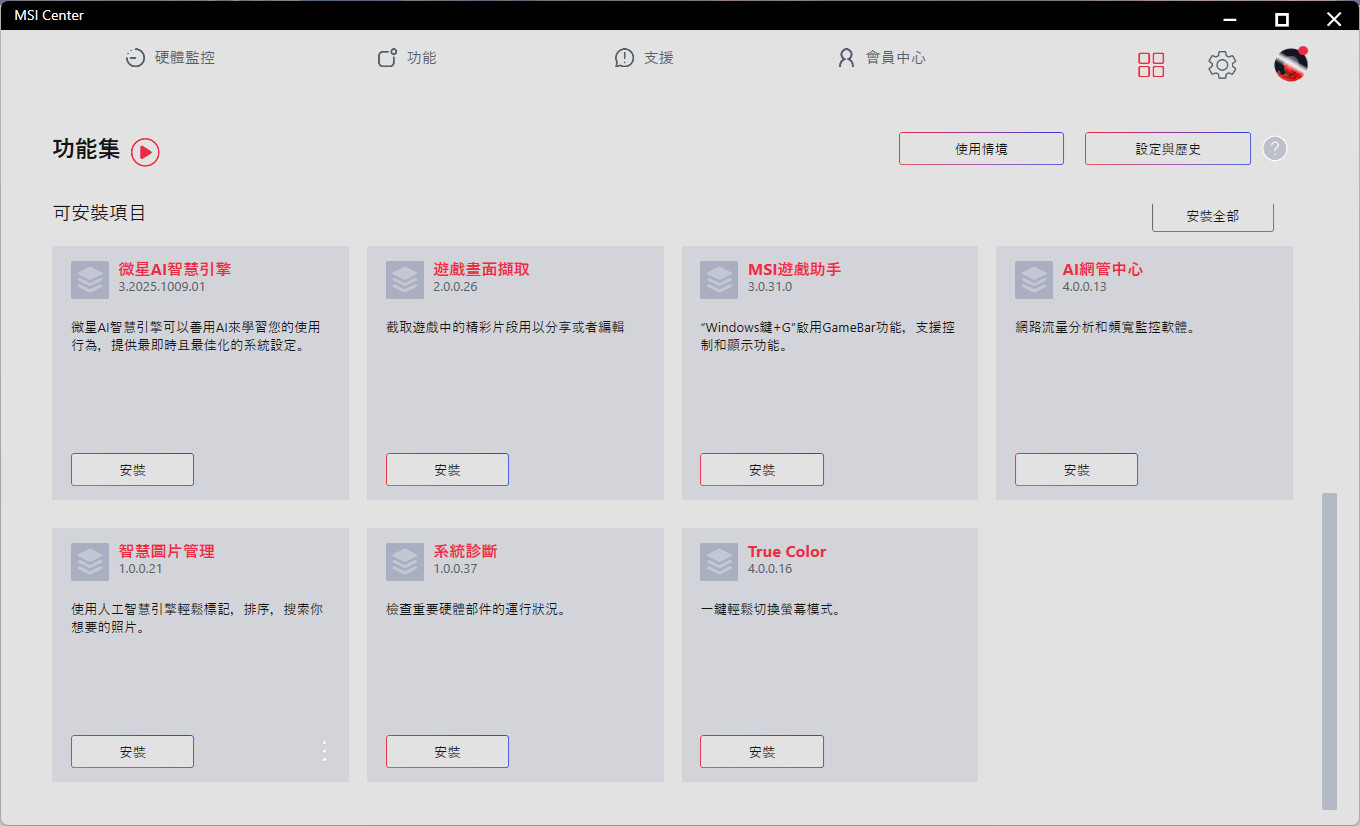

↑ MSI Center 可安裝功能。



MSI MEG X870E UNIFY-X MAX 主機板效能測試 / PRO BCLK Booster 2 + Latency Killer

效能測試方面，主要來挑戰 PBO +200MHz、PRO BCLK Booster，藉由提升 BLCK 103 MHz 非同步基頻，以及針對記憶體的 High-Efficiency Tighter 高頻寬與 Latency Killer 低延遲的超頻設定。測試使用 Cinebench 2026、V-Ray 6、AIDA64 Memory、PCMark 10 與遊戲 Counter-Strike 2 與 Cyberpunk 2077 進行測試比較。

測試平台
處理器：AMD Ryzen 9 9950X3D2
主機板：MEG X870E UNIFY-X MAX
記憶體：G.Skill DDR5 16GBx2 6000
顯示卡：NVIDIA GeForce RTX 5090
系統碟：SAMSUNG 9100 PRO 1TB
散熱器：360mm AIO 水冷散熱器
電源供應器：FSP MEGA Ti 1650W
作業系統：Windows 11 Pro 25H2

MEG X870E UNIFY-X MAX 超頻測試

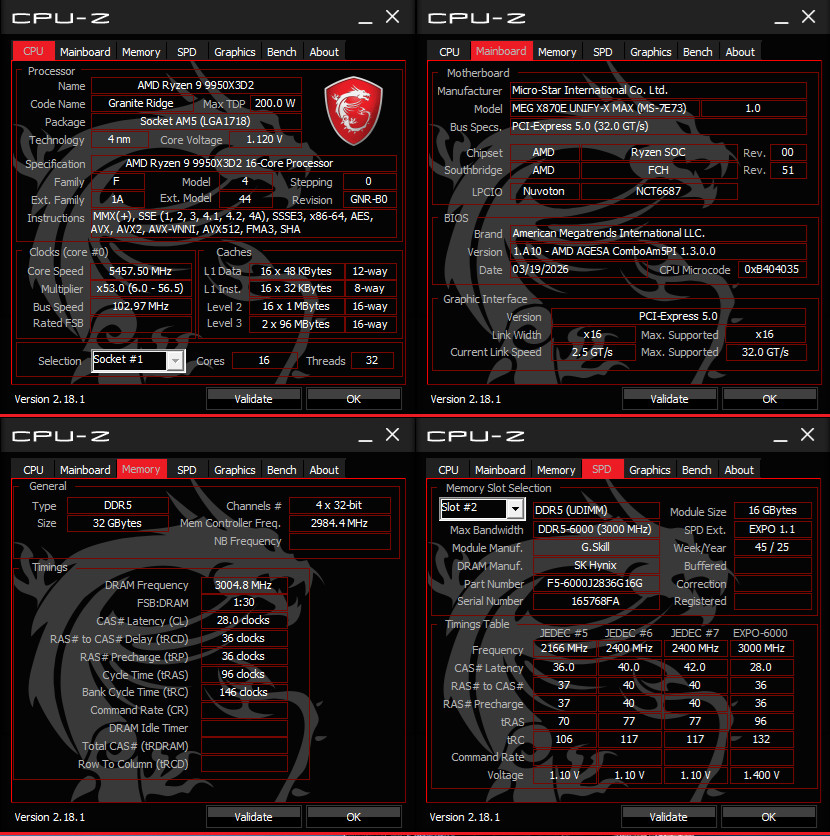

↑ CPU-Z 資訊。

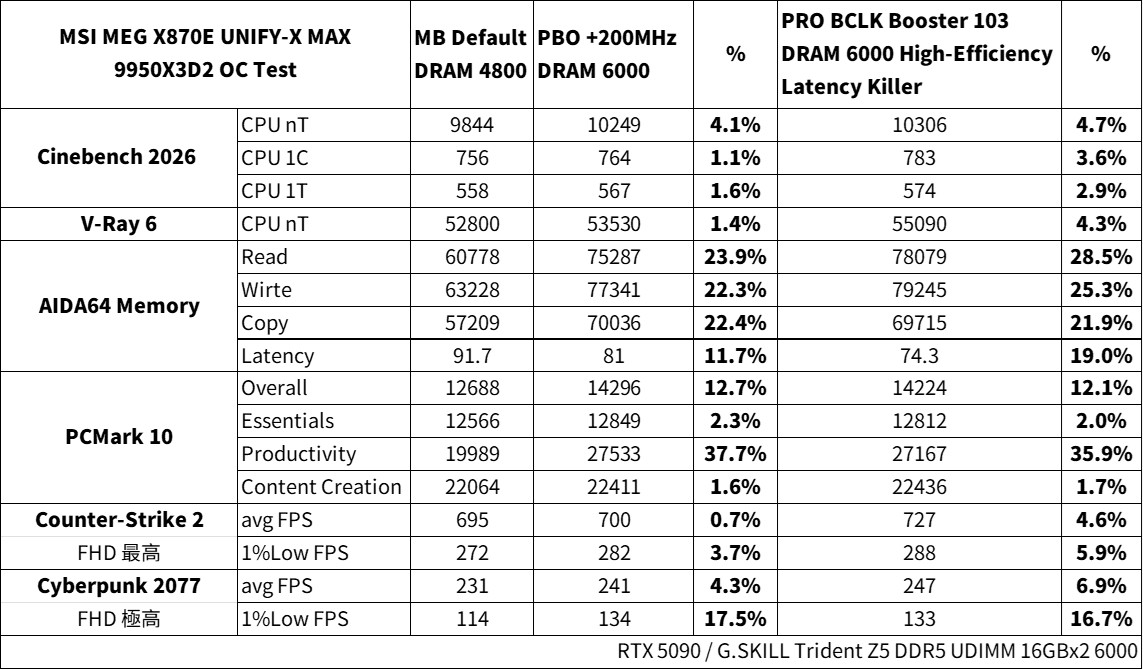

首先 Cinebench 2026 測試，在主板預設 DRAM 4800 測試下，CPU nT 10249、1C 764、1T 567 pts 的成績；而在開啟 PRO +200MHz 與 DRAM 6000 設定下則有著約 4.1% 的性能提升；最終 PRO BCLK Booster 103MHz 加上 DRAM 6000 High-Efficiency Tighter Latency Killer，獲得 CPU nT 10306、1C 783、1T 574 pts 的成績，有著 4.7% 多核心效能提升。

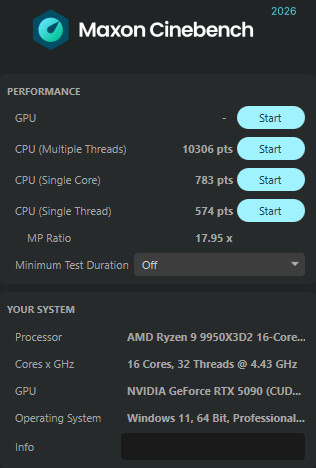

↑ Cinebench 2026 最終超頻成績。



V-Ray 6 藉由 CPU 計算光線與渲染，在主板預設下達到 52800 每分鐘 Sample 數量，緊接著 PBO +200MHz、DRAM 6000 超頻設定下達到 53530（1.4%）性能提升，最終 PRO BCLK Booster 103MHz 加上 DRAM 6000 High-Efficiency Tighter Latency Killer設定達到 55090（4.3%）性能提升。

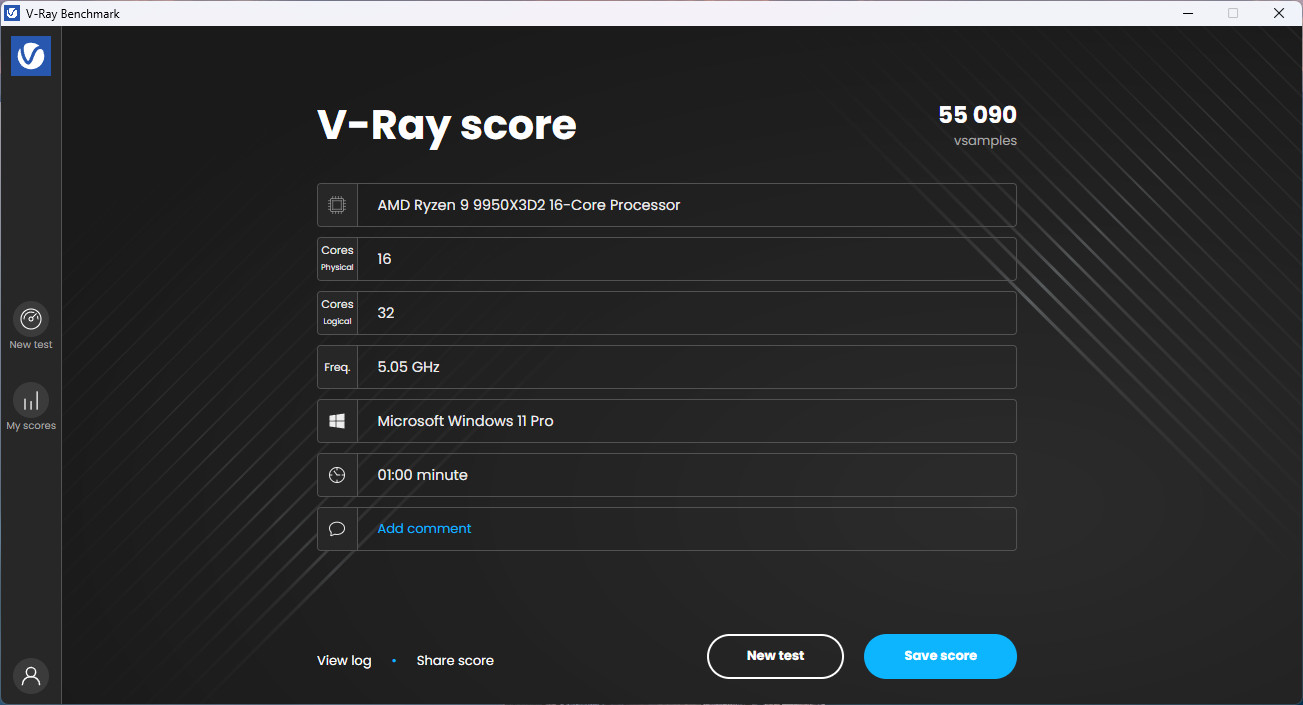

↑ V-Ray 6 最終超頻成績。

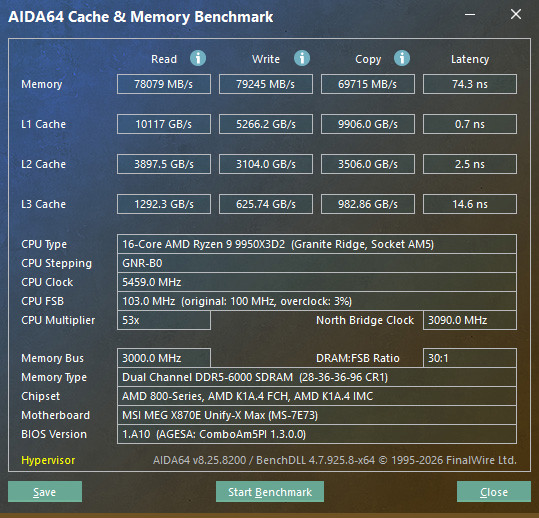

測試記憶體使用 DDR5 16Gx2 6000，預設上主板以 JEDEC 4800 開機，記憶體讀取 60778 MB/s、寫入 63228 MB/s、延遲 91.7ns。而在套用 EXPO 6000 記憶體參數後，記憶體讀提升至 75287 MB/s（23.9%）、寫入提升 77341 MB/s（22.3%）、延遲降至 81ns（11.7%）；最終 PRO BCLK Booster 103MHz 加上 DRAM 6000 High-Efficiency Tighter Latency Killer設定，記憶體讀取提升至 78079  MB/s（28.5%）、寫入提升 79245 MB/s（25.3%）、延遲降低至 74.3ns（19%）的記憶體性能提升。

↑ AID64 記憶體最終超頻成績。



電腦整體性能 PCMark 10，可分別針對 Essentials 基本電腦工作：如 App 啟動速度、視訊會議、網頁瀏覽性能進行評分。Productivity 生產力測試：則以試算表與文書工作為測試項目。Digital Content Creation 影像內容創作：則是相片 / 影片編輯、渲染與可視化進行測試。

9950X3D2 全預設下獲得 12688 分的總成績，PBO +200MHz 超頻可達到 14296 分（12.7%），最終超頻設定下達到 14224 分（12.1%）的電腦整體性能成績提升。

↑ PCMark 10 最終超頻成績。



遊戲方面，Counter-Strike 2 在最終超頻測試下，可有著平均 727 FPS、1%Low 288 FPS 的效能，分別有著 4.6%、5.9% 提升；Cyberpunk 2077 在最終超頻測試下，可有著平均 247 FPS、1%Low 133 FPS 的效能，分別有著 6.9%、16.7% 提升。

雖說平均 FPS 的提升相對沒這麼明顯，但對於遊戲順暢度的 1%Low FPS 有著相當高的效能提升，通過處理器超頻與高時脈記憶體讓電競玩家獲得更穩定、順暢的遊戲效能。

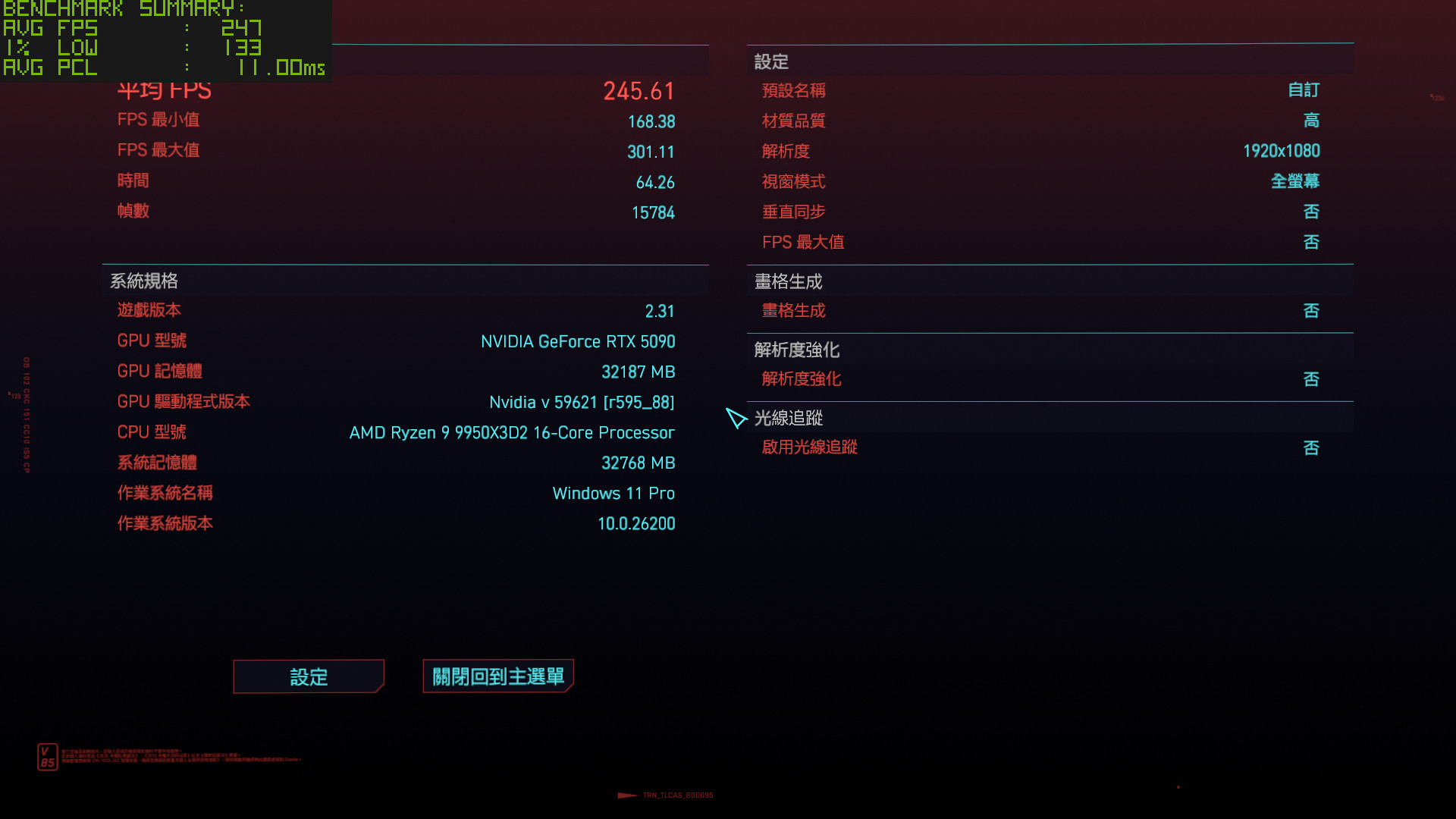

↑ Cyberpunk 2077 最終超頻成績。

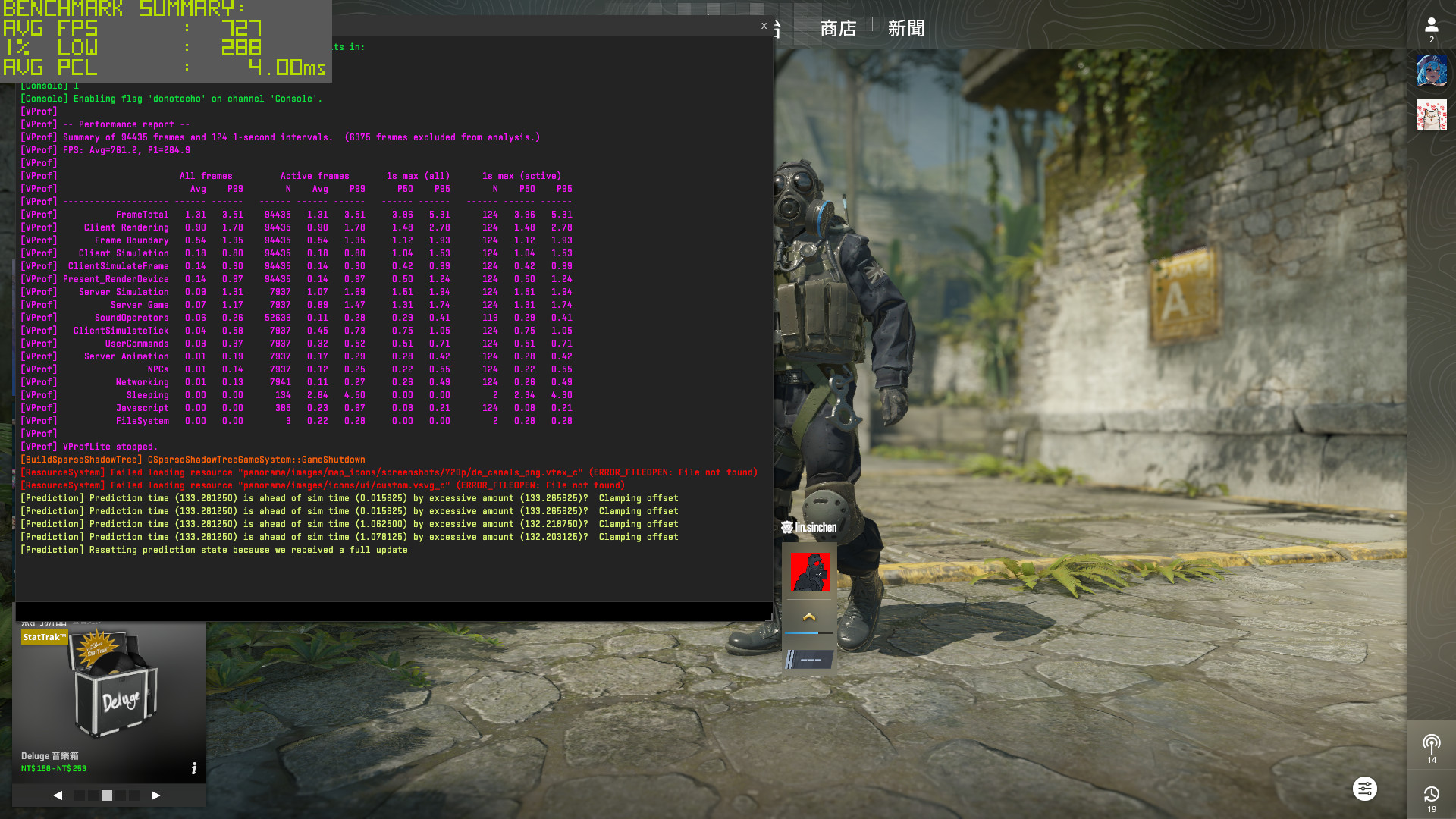

↑ Counter-Strike 2 最終超頻成績。



總結

MEG X870E UNIFY-X MAX 憑著耐看的低調黑主板，搭配銀白色點綴的 I/O 外殼、散熱器與 MEG 放射立體線條搭配，展現出旗艦與眾不同的調調。而在雙 DIMM 插槽、Vcore 18 相 110A SPS 供電，以及 OC 引擎藉由非同步 BCLK 讓旗艦超頻玩家有著更多超頻可能。

MSI BIOS 也提供各種超頻功能，像是 PBO Enhanced、Set Thermal Point、PRO BCLK Booster、Config TDP，以及針對記憶體的 Latency Killer 降低延遲、High-Efficiency 提高頻寬與記憶體時序微調等功能，讓超頻玩家可以快速上手板子的各種功能。

新板子也一樣有著雙 PCIe 5.0 插槽，並且優化 M.2 通道保有 2 SATA、5 M.2 的高擴充性，以及 5GbE 有線網路與滿速 Wi-Fi 7 無線網路，再加上 USB 20Gbps / 40GBps 等高速外接連接埠；再加上完整且便利的 EZ 友善設計，還有著有線 Tuning Controller，超頻可玩性大提升。
