極致玩家！MSI MEG X870E ACE MAX 開箱測試 / OC 引擎帶你超 BCLK 超頻好上手

微星送給 Ryzen 玩家的頂尖 ACE 主板「MEG X870E ACE MAX」，以黑金裝甲、波浪式鰭片打造，不僅擁有強大 Vcore 18 相 110A 供電設計，搭配 OC Engine 與各種一鍵超頻設計，讓玩家輕鬆超起 BCLK 與記憶體高時脈；更擁有 PCIe 5.0、5 M.2、USB4、10GbE + 5GbE 雙 LAN 與滿規 Wi-Fi 7 等旗艦擴充連接性，以及 DIY 友善的 EZ PCIe / M.2 / 天線快拆設計，從外到內滿足極致玩家對於效能的追求。

規格
尺寸：ATX(30.5cm x 24.4cm)、8 層 PCB 電路板
處理器支援：AMD Ryzen 9000 / 8000 / 7000
處理器腳位：AMD AM5
CPU 供電相：Vcore 18 相 110A SPS + SoC 2 + MISC 1
晶片組：AMD X870E
BIOS：64MB ROM、雙 BIOS 切換
記憶體：4 x DIMM, MAX 256GB, DDR5 8400+(OC)/5200 MHz
顯示輸出：2 x USB4 Type-C（DisplayPort 內顯輸出）、1 x HDMI 2.1 FRL
擴充插槽：2 x PCIe 5.0 x16（單卡 x16、雙卡 x8/x8）、1 x PCIe 5.0 x4
儲存埠：4 x SATA 6Gb/s、M.2_1 CPU PCIe 5.0 x4、M.2_2 CPU PCIe 5.0 x4、M.2_3 PCIe 4.0 x4、M.2_4 PCIe 4.0 x4、M.2_5 PCIe 4.0 x4
網路：Marvell AQC113CS 10Gbps LAN、Realtek 8126 5Gbps LAN
無線：MeditTek Wi-Fi 7 MT7927 320MHz、BT 5.4
音訊：Realtek ALC4082、ESS9219Q Combo DAC/HPA
USB埠：2 x USB4 Type-C、1 x USB 20Gbps Type-C（前置擴充、60W 快充）、11 x USB 10Gbps（2C9A）、4 x USB 5Gbps（前置擴充）、4 x USB 2.0（前置擴充）
RGB：3 x ARGB 4-1pin、1 x RGB 4pin
FAN：1 x 4-pin CPU、2 x 4-pin PUMP/SYS、5 x SYS、1 x ARGB+FAN+USB2.0（JAF_2）

黑金裝甲！MSI MEG X870E ACE MAX 開箱 / 波浪式鰭片、散熱裝甲

微星 MEG X870E ACE MAX 主機板，屬於 GODLIKE 之下眾板之上的旗艦主力款式，採用 2oz 厚銅 8 層 PCB 電路版打造，提供 Ryzen 9000 / 7000 系列處理器，強悍的 Vcore 18 相 110A SPS 供電，以及 4 DIMM DDR5 記憶體插槽，最大 256GB 容量與 1DPC 1R 最高 8400+ MT/s 超頻可能。

主板搭載 OC Engine 提供獨立時脈產生器，搭配友善的超頻功能，可一鍵解鎖 PRO BCLK Booster 超頻，以及記憶體高頻寬、時序調整、Try It!、Latency Killer 等功能，讓玩家可從 BIOS 中感受到 MSI 為玩家提供的完善超頻可完性。

擴充方面，更有著雙 PCIe 5.0 x16 與 PCIe 5.0 x4 擴充，以及 4 SATA、5 M.2 儲存擴充能力；更具備 10GbE、5GbE 與 Wi-Fi 7 320MHz 三網連線，再加上 2 個 USB4 Type-C、前置 USB 20Gbps Type-C 支援 60W 快充功能，以及多達 22 個 USB 連接埠，再加上 Realtek ALC4082 音效晶片與 ESS9219Q Combo DAC/HPA 組合，滿足極致玩家追求效能、擴充與功能的全面升級。

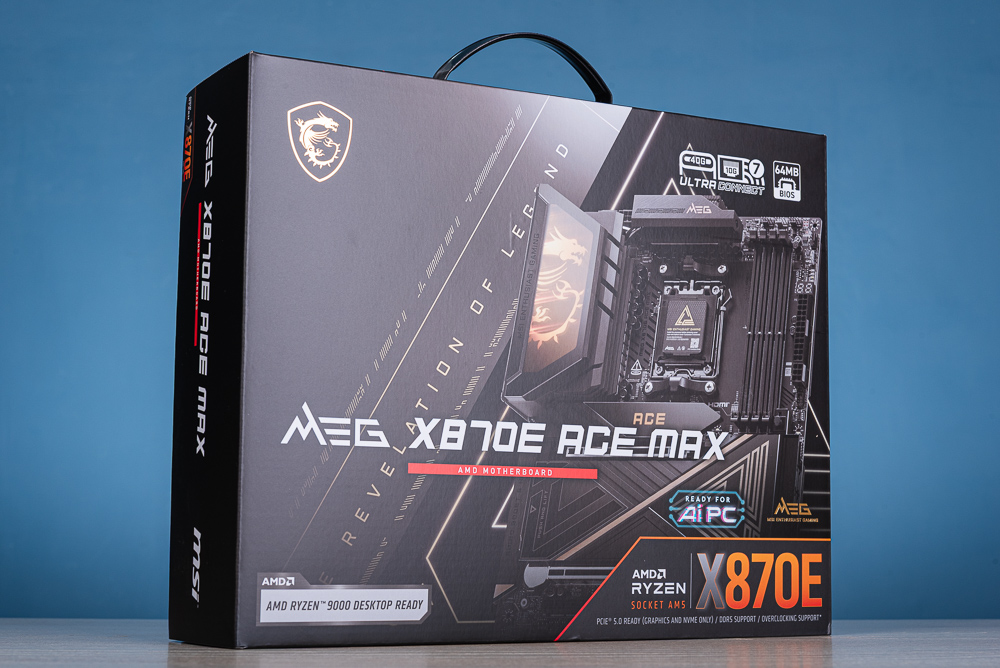

↑ MSI MEG X870E ACE MAX 外包裝。

↑ 彩盒背面則有著規格與特色說明。

↑ 卓越工藝 ASCENDANT CRAFTED EXCELLENCE。



MEG X870E ACE MAX 主機板，採用全黑電路板、散熱器搭配金色的 MEG 字樣與象徵者 MEG 旗艦極致玩家的金色三角形標誌；而左上角的 I/O 外殼在開機時，則會展現具備 Mystic Light 燈效的龍魂標誌；主板正中央的 M.2 散熱器則有著具備 RGB 燈效的 ACE 字樣。

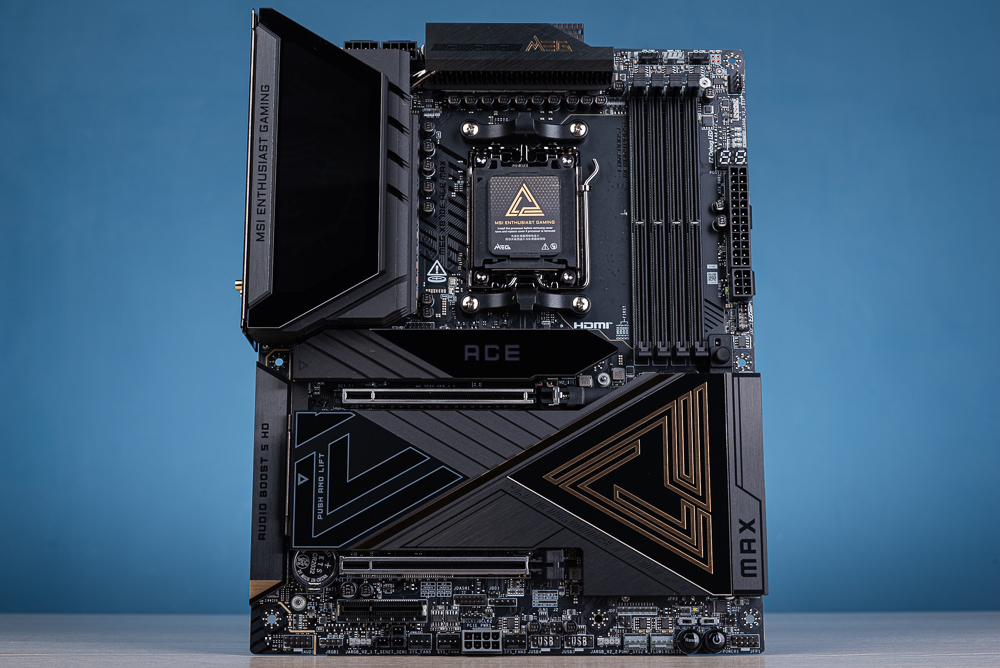

↑ MEG X870E ACE MAX 外觀以沈穩低調的黑色搭配金色 MEG 字樣與標誌點綴。

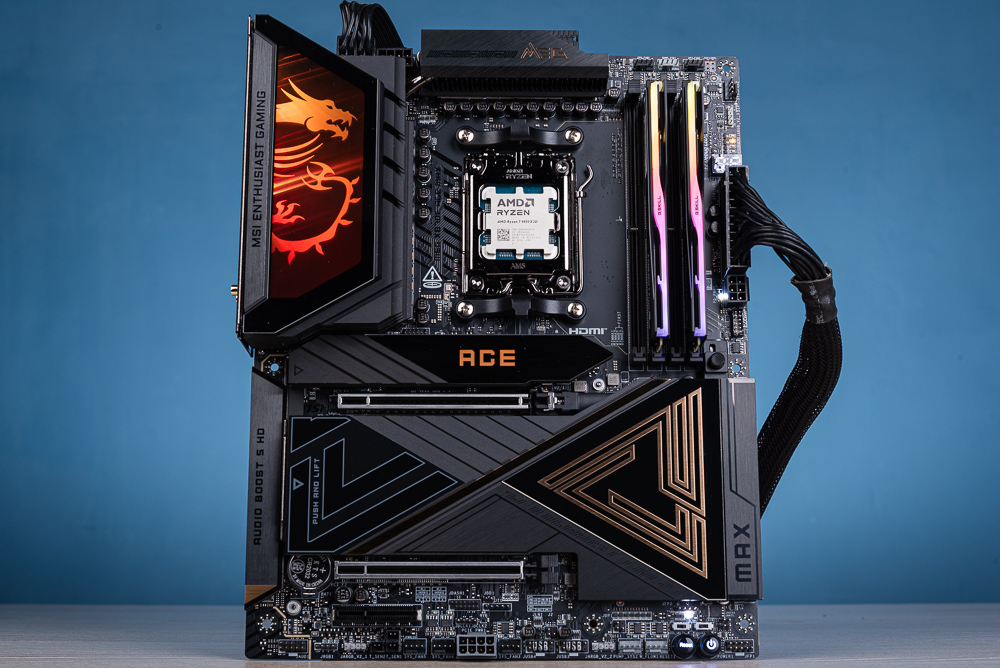

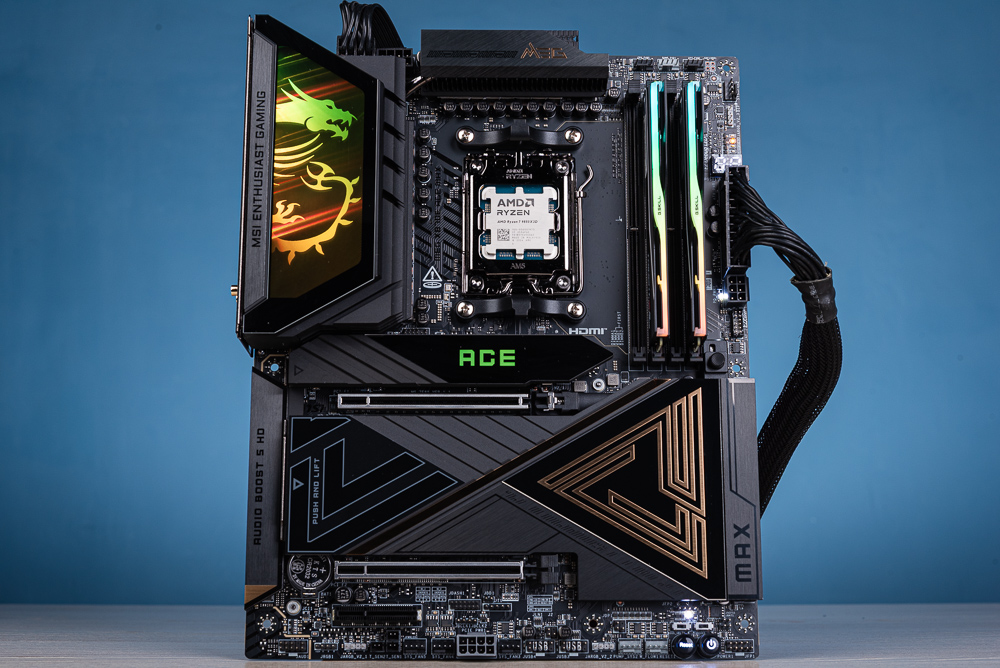

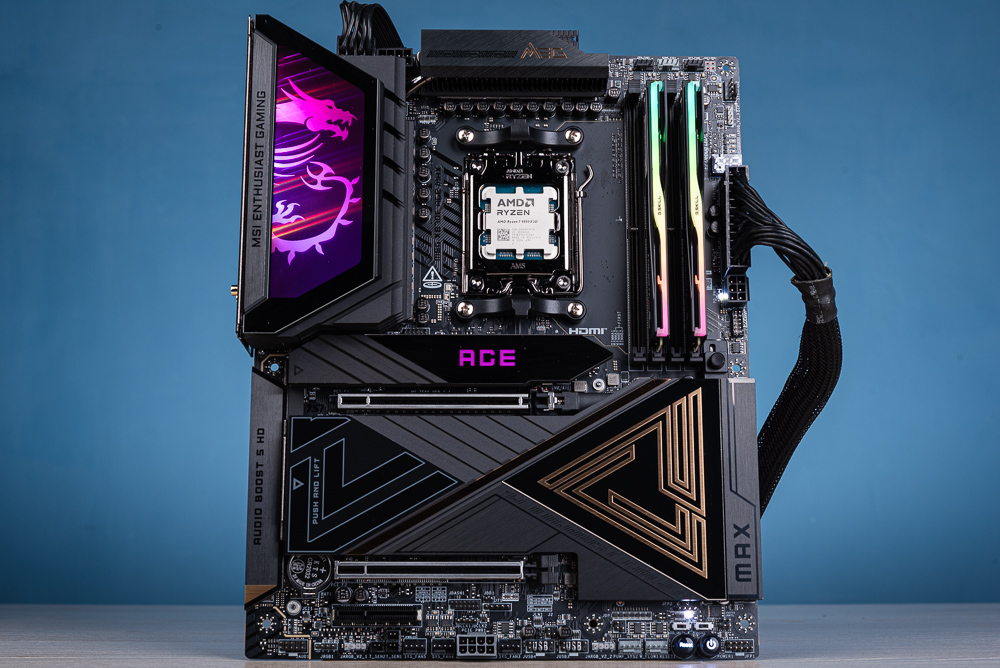

↑ 主板開機燈效。

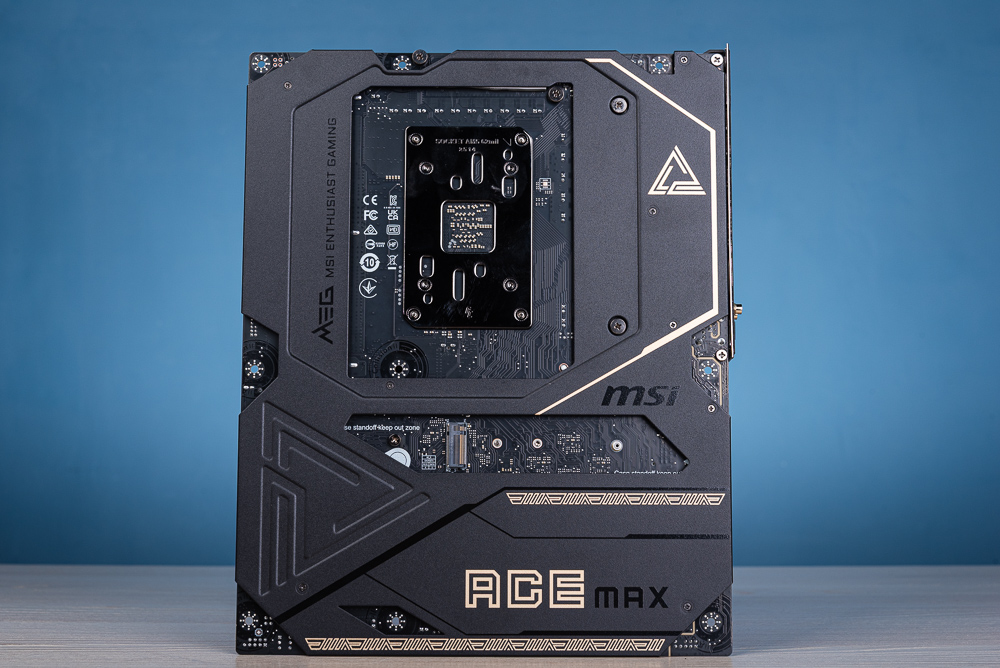

↑ 具備金屬背板強化主板 VRM 背面散熱。



主板右上角有著 4 DIMM DDR5 記憶體插槽，支援最大 256GB 容量與 1DPC 1R 最高 8400+ MT/s 超頻可能；並在金屬背板後方增加橡膠墊，確保記憶體插入插槽時電路板不至於彎曲，並提供 High-Efficiency Mode 調整記憶體時序，以及 Latency Killer 降低記憶體延遲。

而在 MB 24pin 供電插座的右手邊，則有著 EZ Debug LED 與 POST Code，方便玩家瞭解目前開機時的檢查狀況。另一邊則有著 PD_PWR1 與 JAF_2 EZ Conn 元件。PD_PWR1 可連接 PCIe 6pin 供電，用來提供前置 USB-C 60W 快充功能；而 JAF_2 EZ Conn 是 MSI 定義的特殊接頭，可藉由配件中的線材轉成包含 ARGB、FAN、USB 2.0 擴充的連接線。

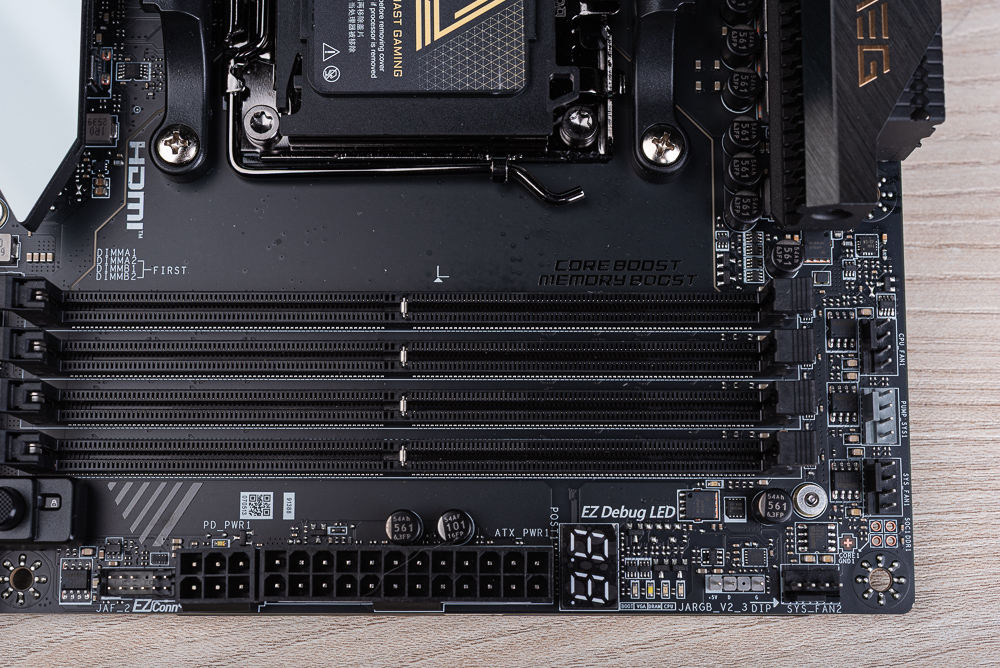

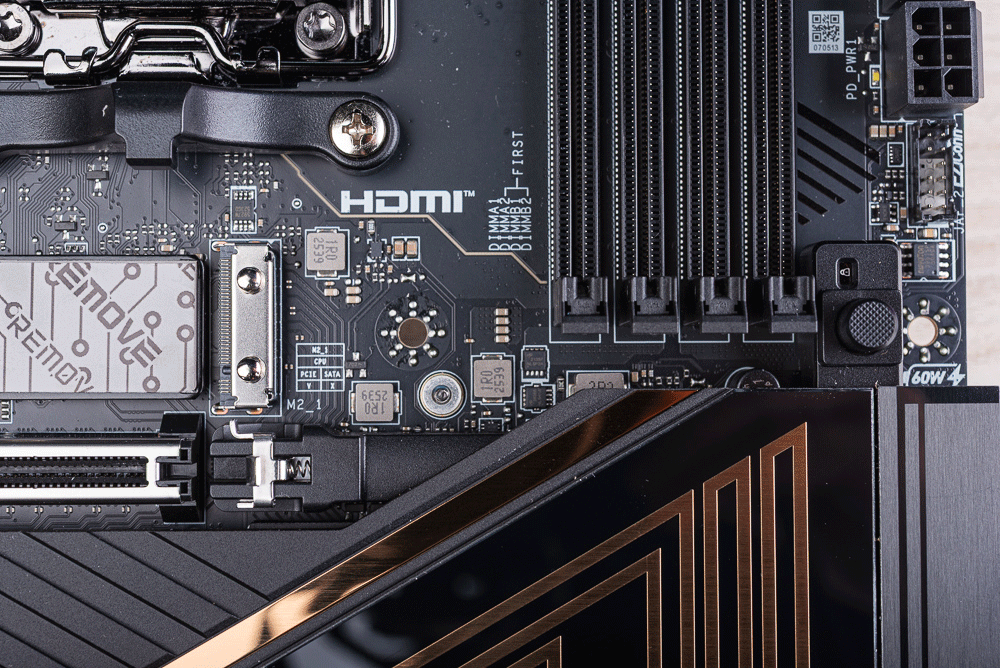

↑ 主板右上角區域。

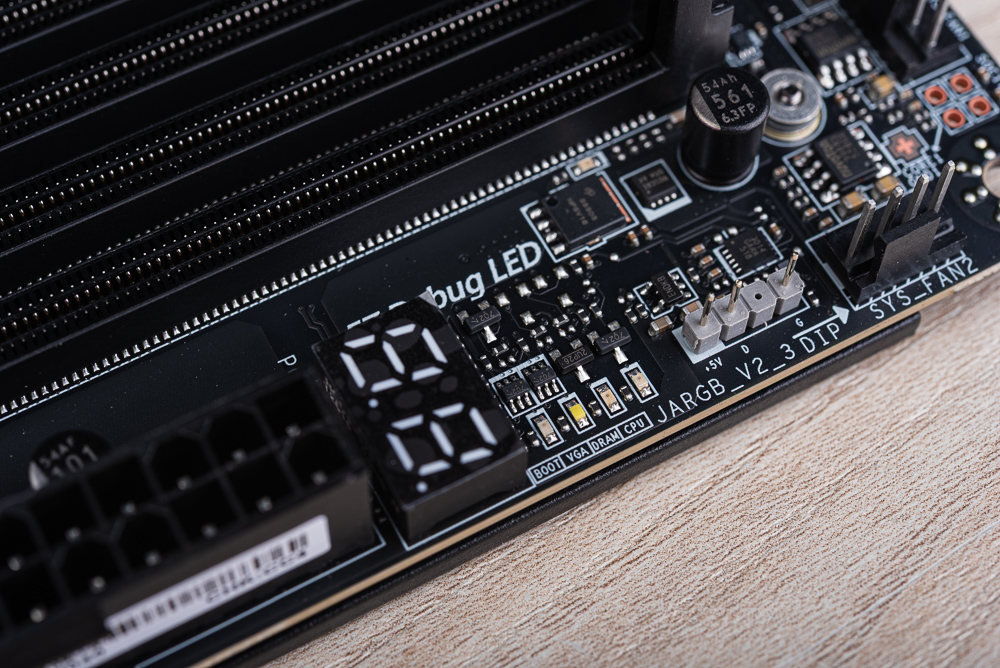

↑ EZ Debug LED 與 POST Code。

↑ PD_PWR1 與 JAF_2 EZ Conn 元件。



CPU 採用 AM5 腳位支援著 Ryzen 9000 / 8000 / 7000 等處理器，採用 Vcore 18 相 110A SPS + SoC 2 相 + MISC 1 相供電、雙 CPU 8pin 電路設計。搭配 OC Engine 提供獨立的時脈產生器，並提供多種 PBO Overdrive 設定，像是基本的 Enhanced、熱點設定、PRO BCLK Booster 等進階超頻功能。

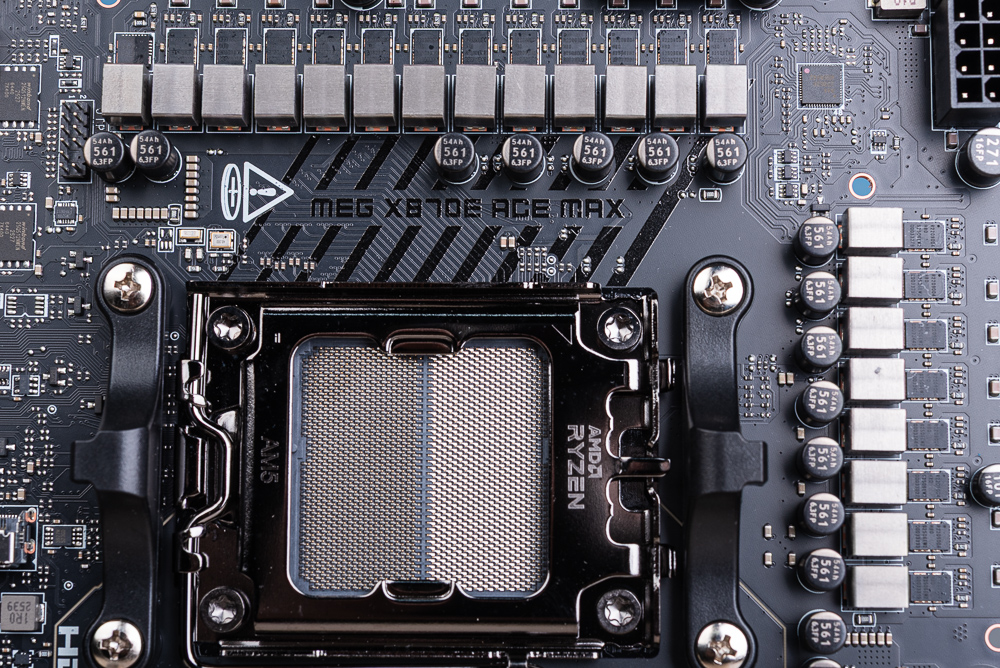

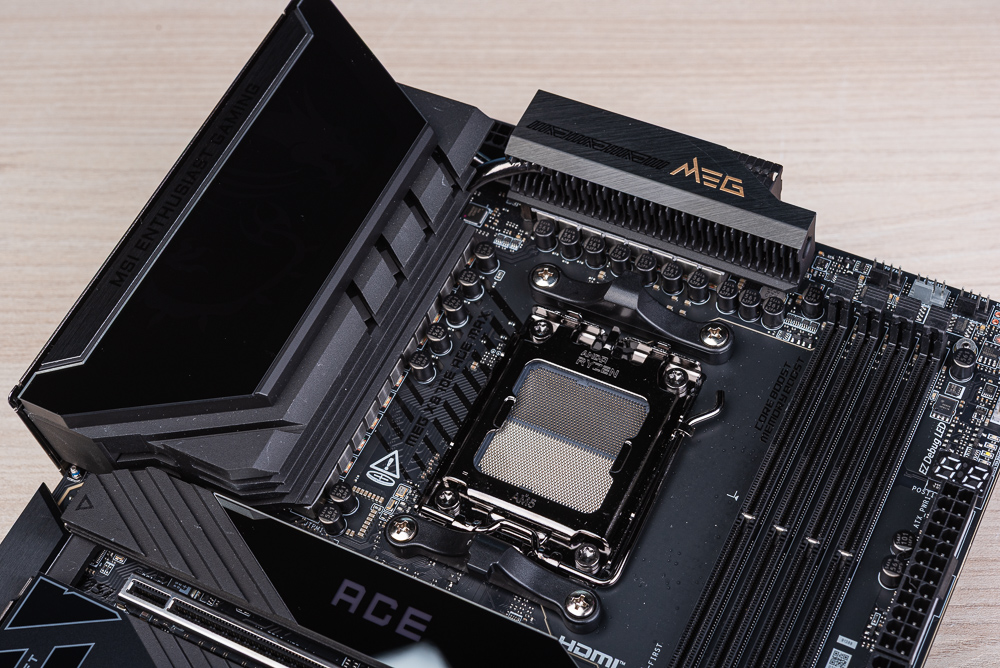

↑ AM5 處理器插槽與 VRM 散熱器。

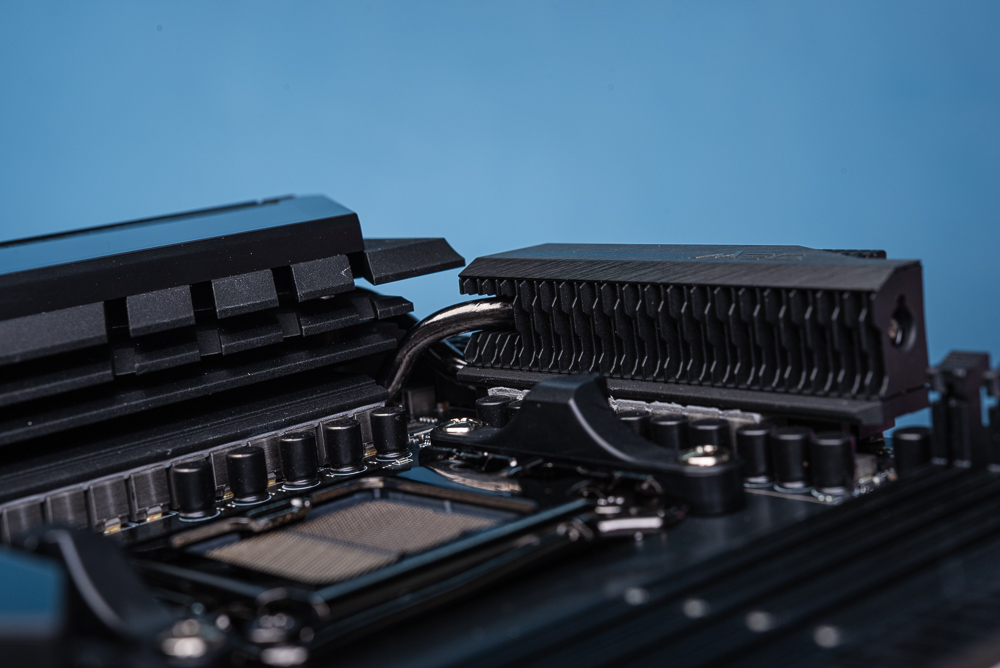

↑ VRM 直觸交叉熱導管與上方波浪鰭片散熱器。

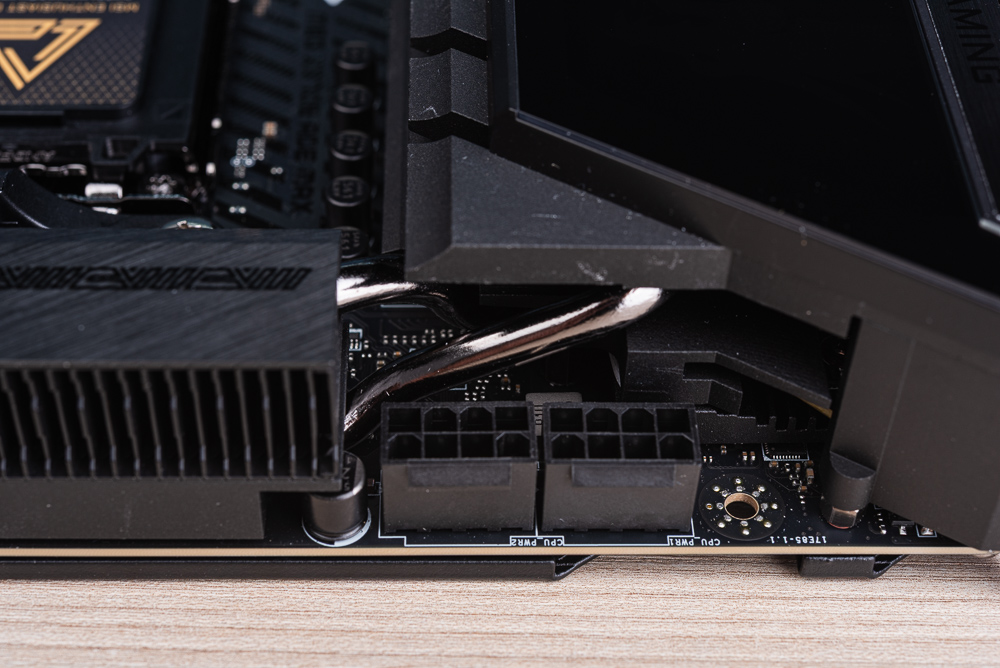

↑ 雙 CPU 8pin 供電。

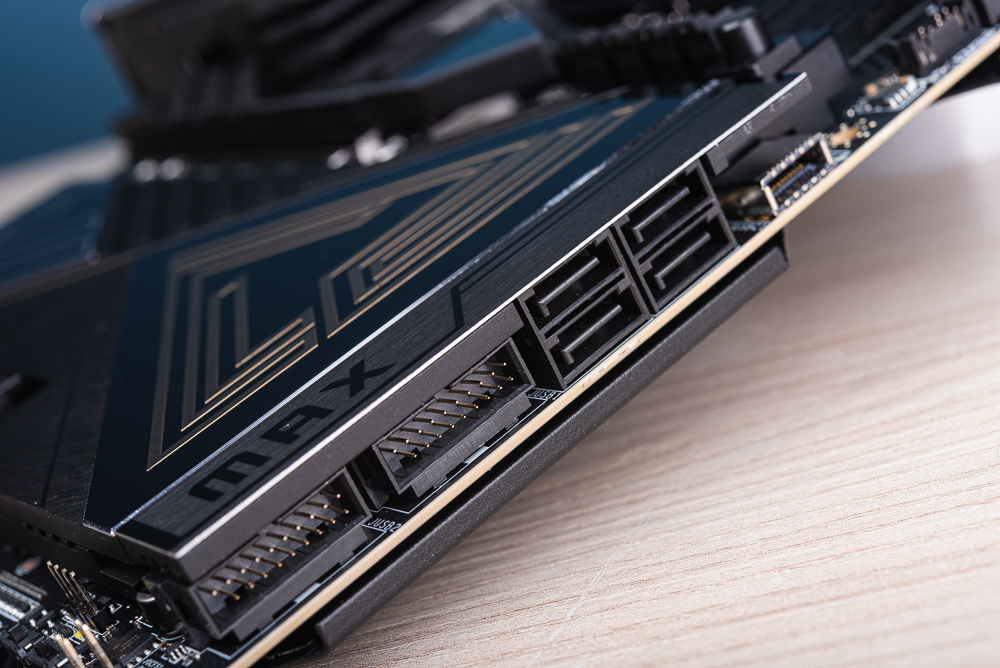

主板右下角則有著前置 USB 20Gbps Type-C（支援 60W 快充）、4 個 SATA 與 2 個 USB 5Gbps 擴充連接埠。

↑ 主板右下角連接埠。



EZ-DIY 友善設計：EZ PCIe Release、EZ M.2 安裝 / CLIP II 拆卸、EZ 按鈕

主板下半部，則有著 2 根 PCIe 5.0 x16 插槽（PCI_E1 與 E2）支援單卡 x16、雙卡 x8/x8 通道分切。採用第二代鋼鐵裝甲包覆，讓 PCIe 插槽更好的承受顯卡重量的抗拉扯能力。此外，最下方的 PCIe 5.0 x4 插槽（PCI_E3）則與 M.2_1 共用通道，兩者同時使用時支援 x2/x2 分切，玩家可在 BIOS 中控制通道頻寬分配。

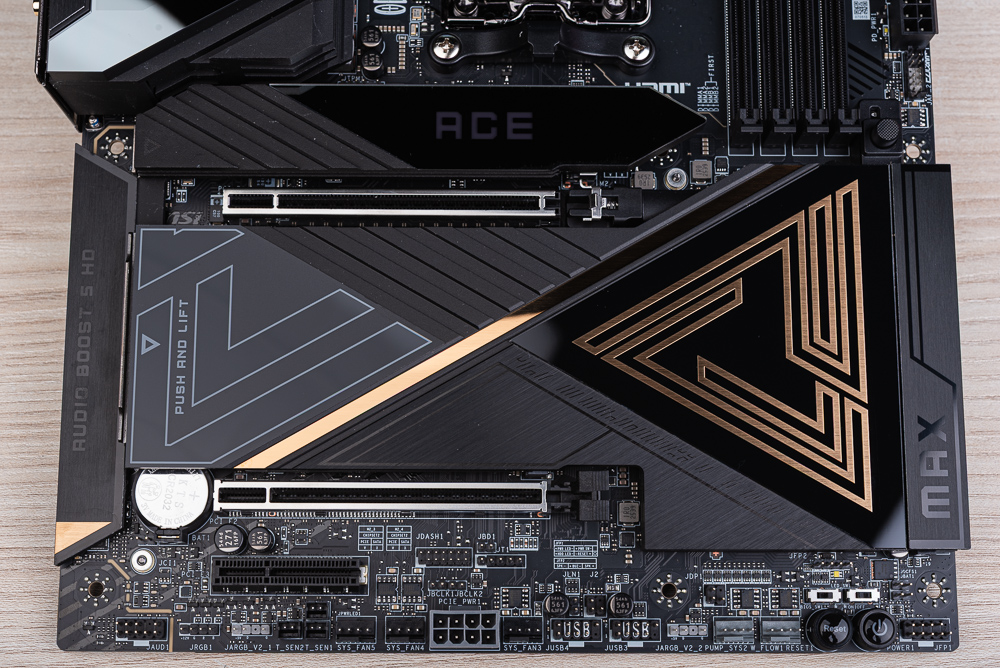

↑ 主板 PCIe 插槽與 M.2 散熱片。



而主板的第一根 PCIe 插槽具備 EZ PCIe Release 的友善設計，藉由實體按鈕固定或釋放 PCIe 卡扣，讓玩家在拆裝顯示卡時更順手。

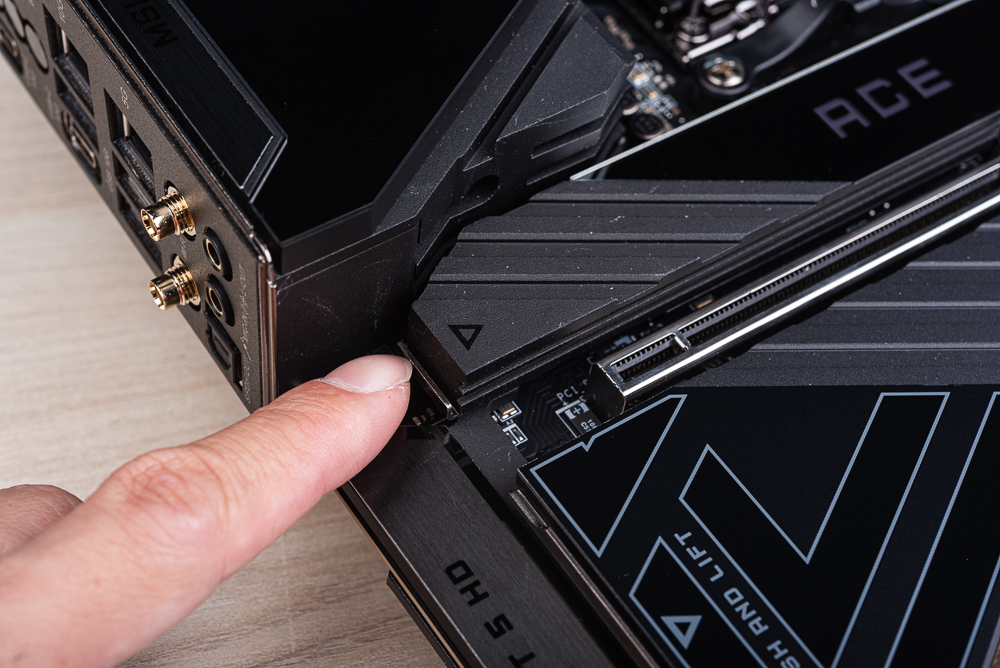

↑ EZ PCIe Release。

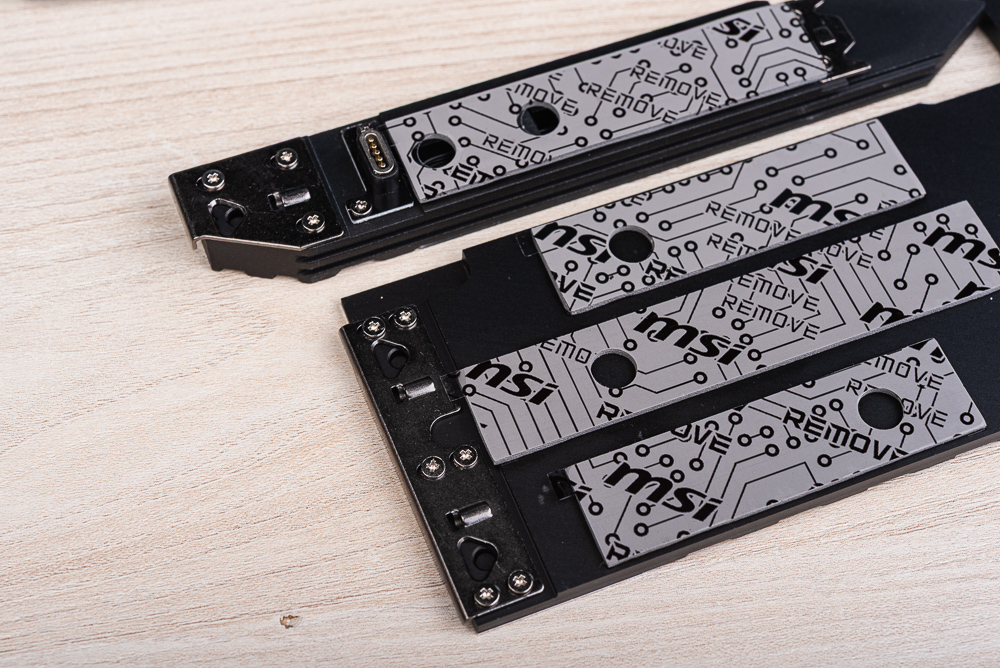

兩塊 M.2 散熱片，都採用 EZ M.2 Shield Frozr II 快拆設計，只要將散熱器左手邊的金屬往右推即可打開散熱器。

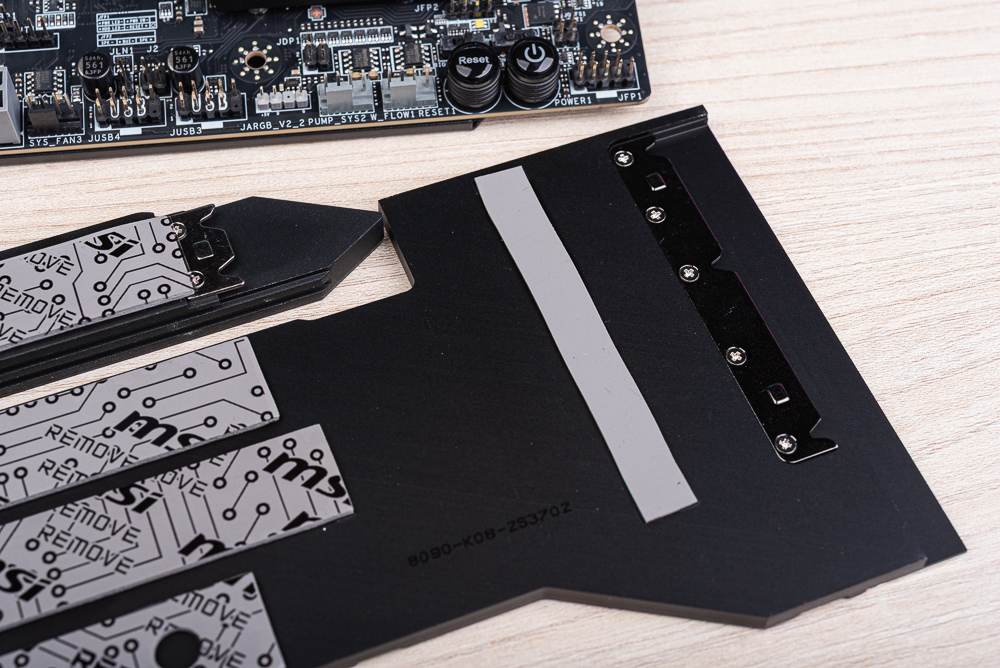

↑ EZ M.2 Shield Frozr II 快拆設計。

↑ 散熱片上的快拆機構。

↑ 前方的鋸齒卡扣。



M.2 SSD 的固定則採用 EZ M.2 CLIP II 卡扣設計，只要將 SSD 插入 M.2 插槽後下壓，就會自動讓彈簧 CLIP 卡住 SSD。而要拆下 SSD 則要將這個彈簧卡扣推開即可。

↑ EZ M.2 CLIP II 卡扣設計。

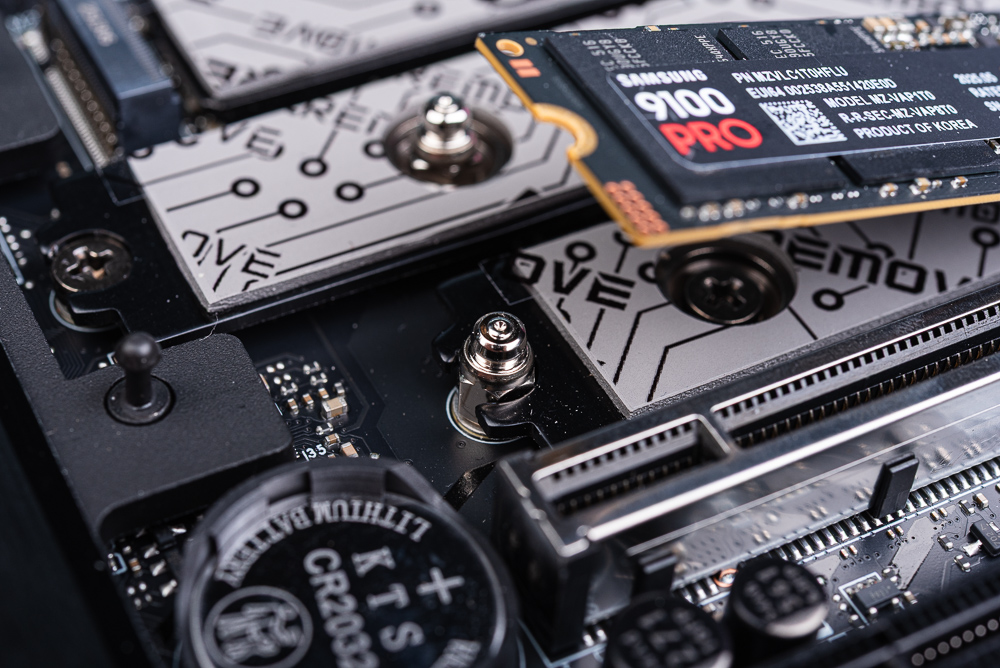

↑ 輕鬆安裝 SSD。



主板總共提供 5 個 M.2 插槽，由上而下依序分別是 M.2_1 / 2 / 3 / 4 與在背面的 M.2_5。首先 M.2_1 與 M.2_2 都採用 CPU 提供的 PCIe 5.0 x4 通道；只不過 M.2_1 與上述 PCI_E3 共用通道，而 M.2_2 則與 USB4 共用通道，雖說都可同時共用但玩家一樣可在 BIOS 中調整通道分配。

此外，M.2_3、M.2_4 與 M.2_5 都使用晶片組的 PCIe 4.0 x4 通道；而 SSD 除了表面的散熱器之外，在底部一樣備有導熱墊與背板。

↑ 主板 M.2 擴充。

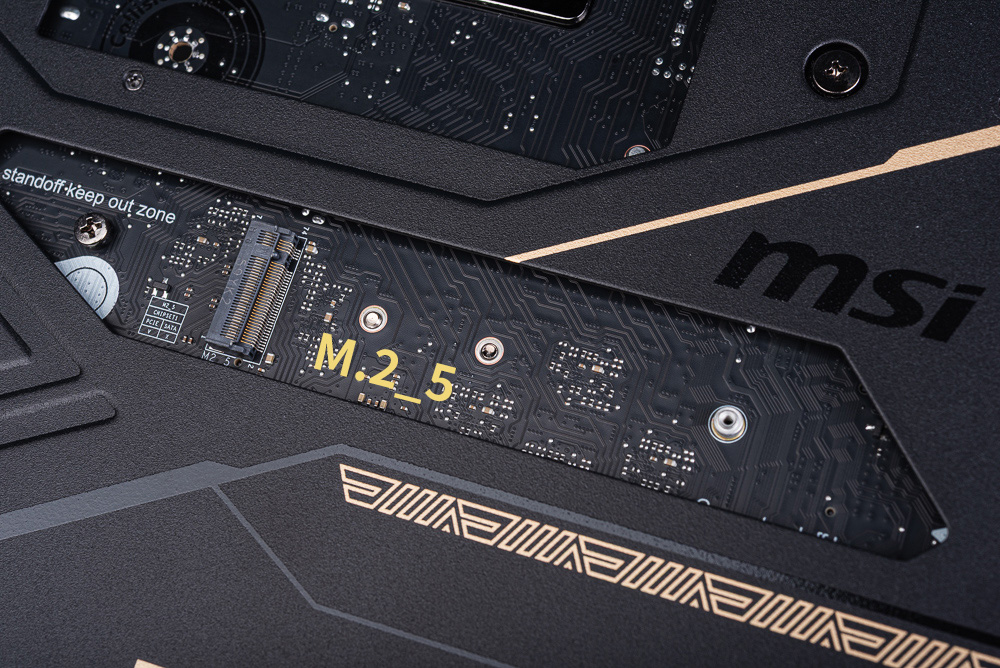

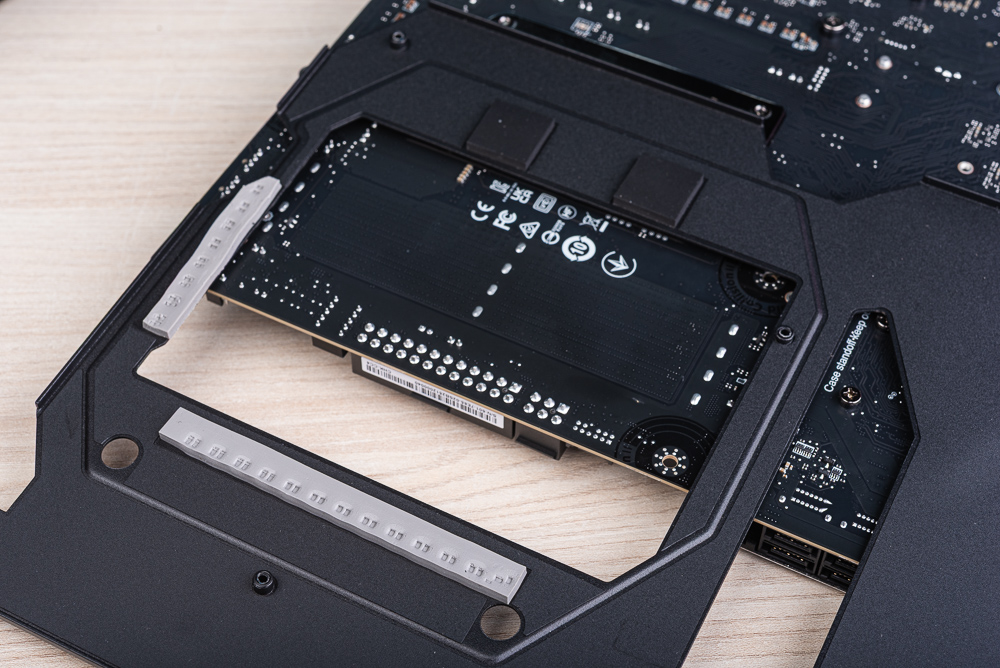

↑ 背面的 M.2 插槽。



而在主板最下方有著裸測好用的開機、Reset 按鈕，雙 BIOS 切換開關、LED On/Off 開關。主板下方還多提供 1 個 PCIe 6+2pin 供電，這是用來獨立提供 PCIe 介面卡供電的插座，當主板安裝多張介面卡時建議使用。

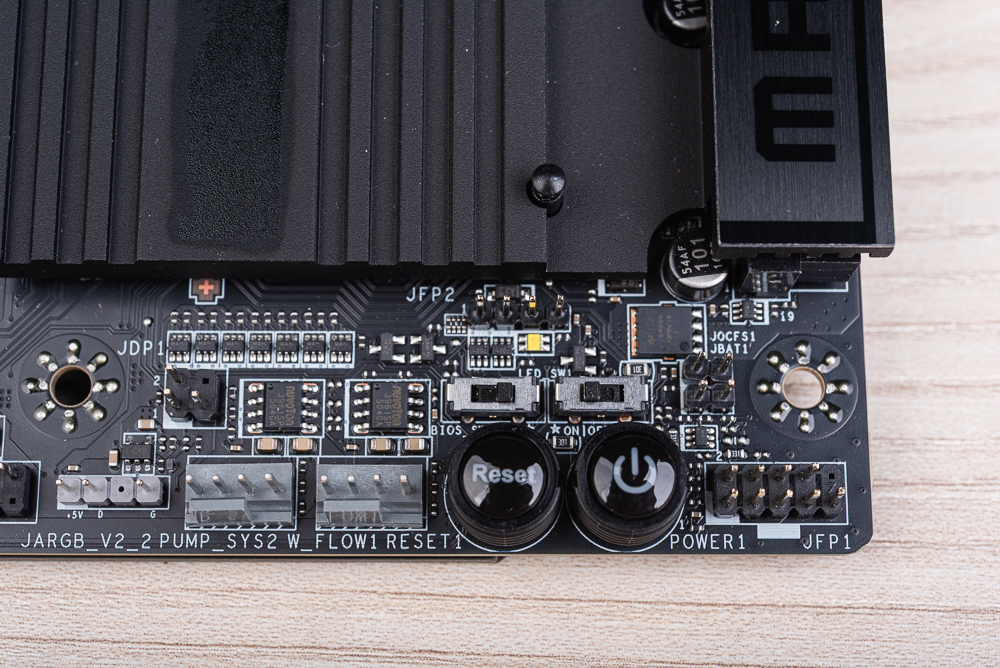

↑ 開機、Reset 按鈕。以及雙 BIOS 切換開關、LED On/Off 開關。

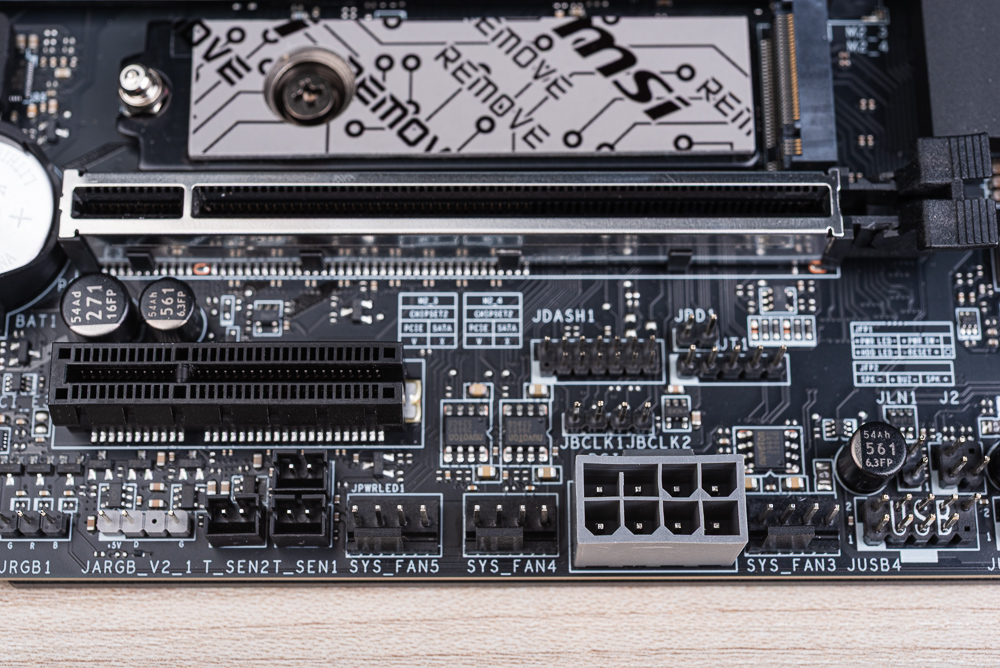

↑ 額外 PCIe 插槽供電。

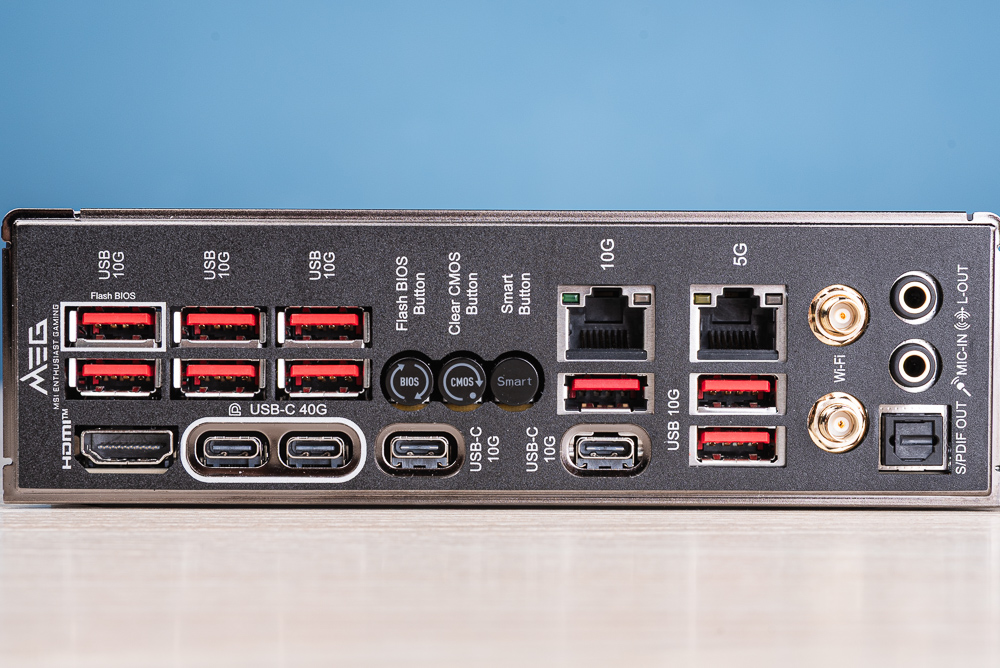

主板後 I/O 採用一體式檔板，有著 Flash BIOS 按鈕、Clear CMOS 按鈕與可自訂功能的 Smart 按鈕，並有著 2 個 USB4 Type-C 支援 DP 顯示輸出，再加上 1 個 HDMI 2.1 FRL 最多連接 3 個螢幕。

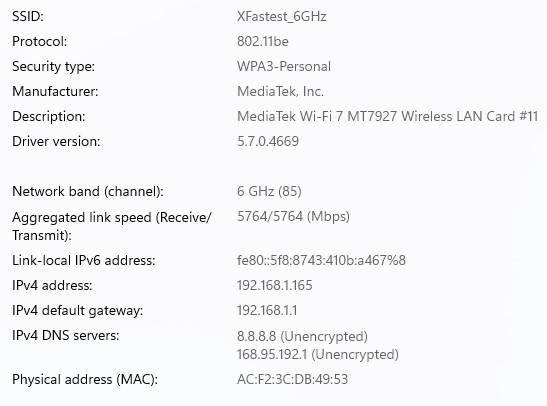

而 USB 除了 USB4 之外還有 2 個 USB-C 10Gbps、9 個 USB 10Gbps Type-A，以及 RJ45 10GbE 與 5GbE 有線網路，支援快拆的 Wi-Fi 7 天線與音效輸出。音效採用 Realtek 較高階的 ALC4082 音效晶片搭配 ESS9219Q Combo DAC/HPA 晶片，提供 3.5mm 輸出 / 麥克風 / SPDIF 輸出。

↑ 主板後 I/O。



MEG X870E ACE MAX 主板用料 / 18 相 110A, 5 M.2, USB4, Wi-Fi 7

MEG X870E ACE MAX 整體規格相當強悍，不論是板子外觀直至電路板防刮保護、區域淨空、防靜電保護、電源相位接地、實心供電針腳等設計，細節滿滿。做為旗艦主流的款式，該有的規格像是雙 PCIe 5.0 x16、5 個 M.2、4 個 SATA、10GbE + 5GbE 有線網路、Wi-Fi 7、USB4 與 DIY 友善的 EZ 設計一應俱全，而在金屬裝甲下，也藏有不少元件與設計上的小細節，這邊就將主機板拆解來跟大家分享。

↑ 金屬背板替 VRM 背面散熱；同時在記憶體處則設有墊檔，提供電路板支撐。

↑ 主板後 I/O 則採用堆疊電路板的設計。

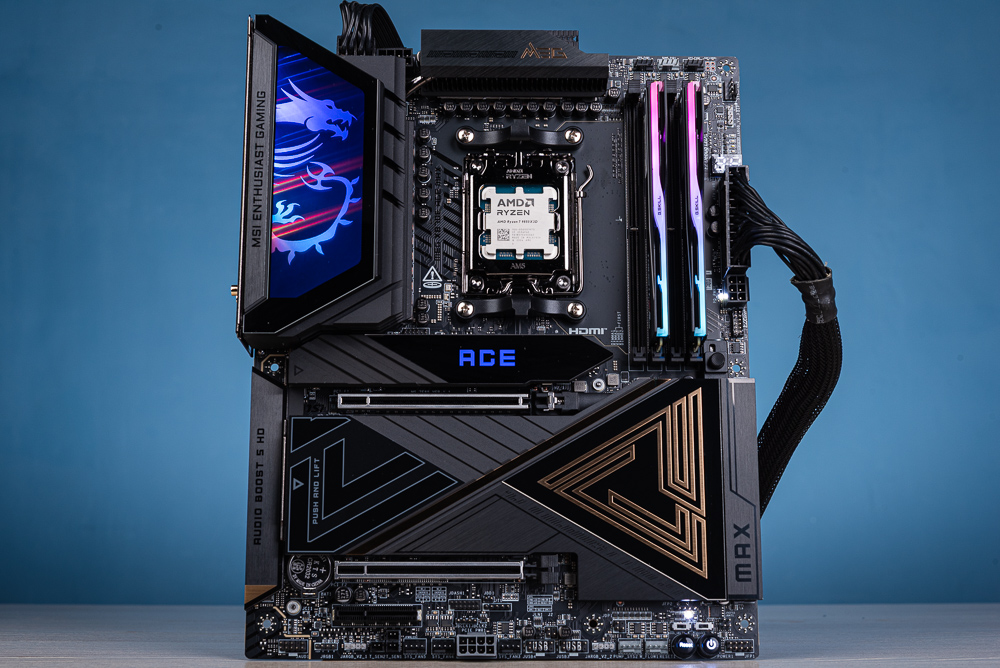

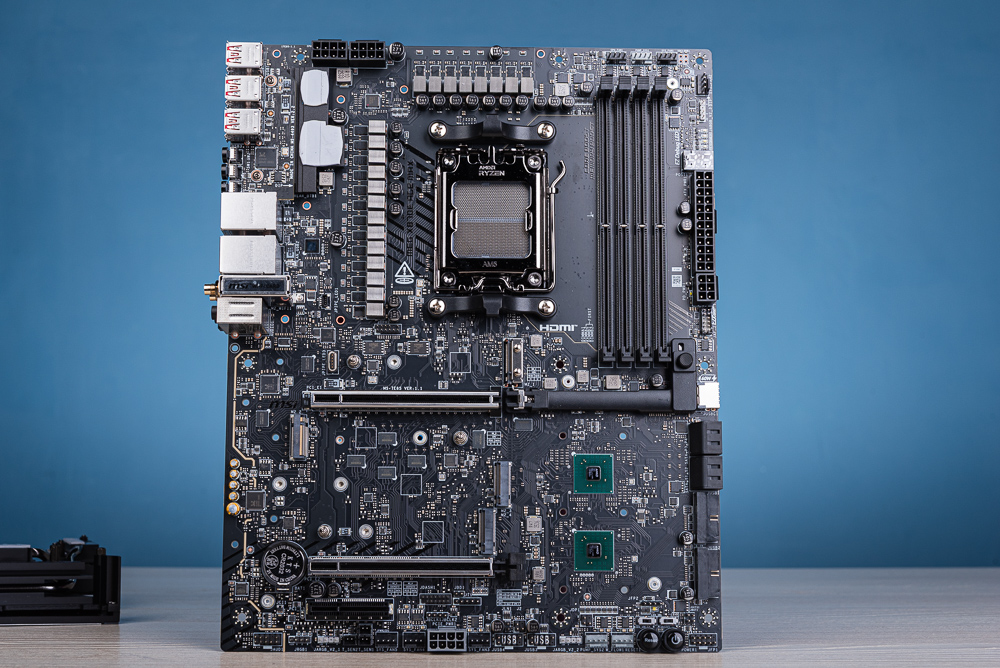

↑ 主板完整外觀。

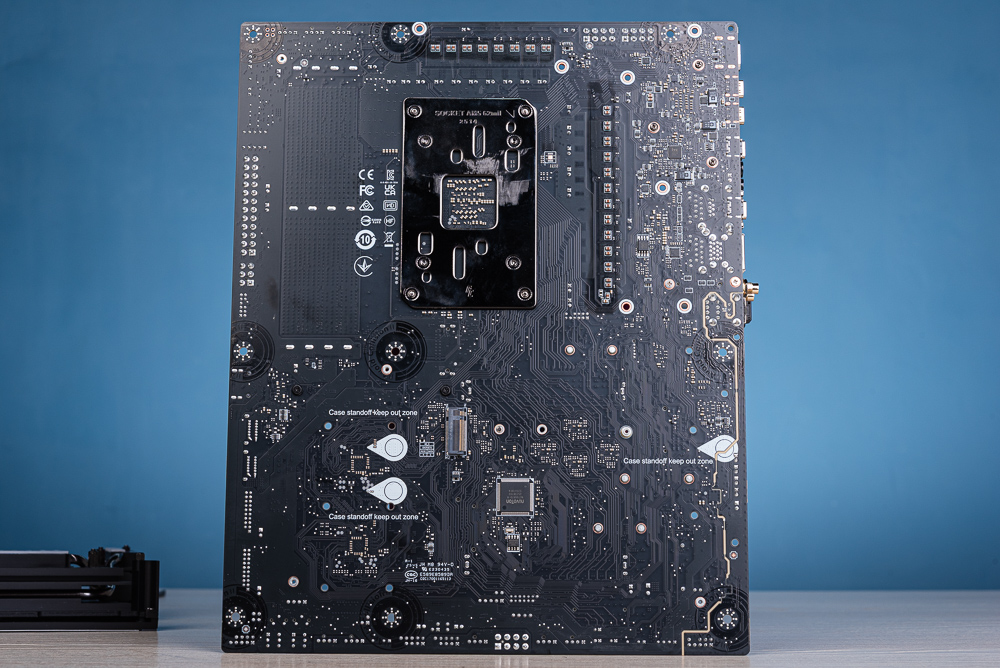

↑ 主板背面。

↑ CPU Vcore 18 相 110A SPS R2209004 + SoC 2 相 + MISC 1 相供電設計。

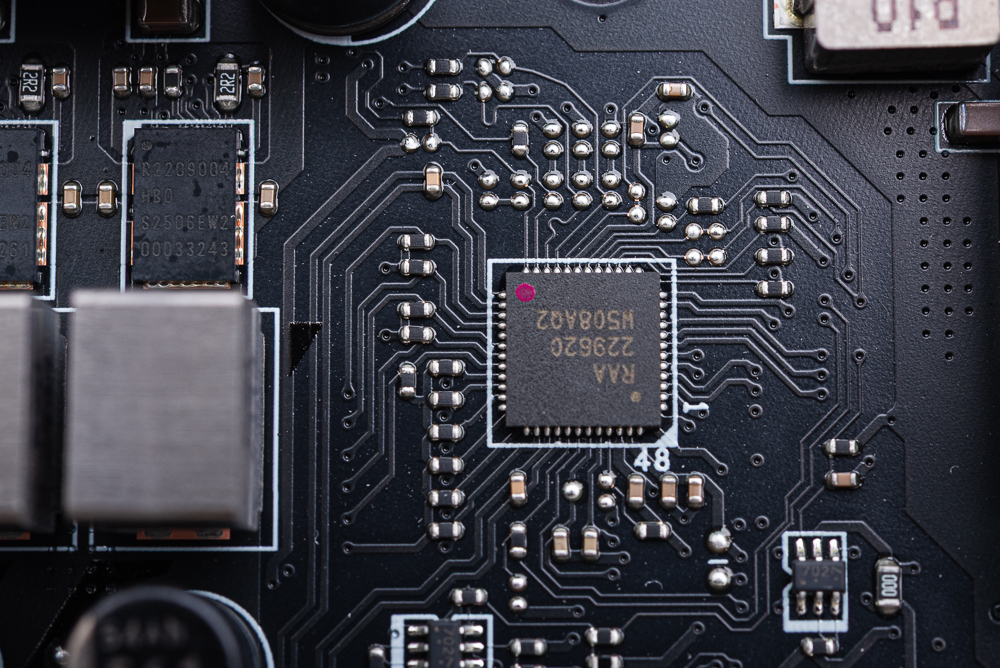

↑ VRM 控制器為 RAA 229620。

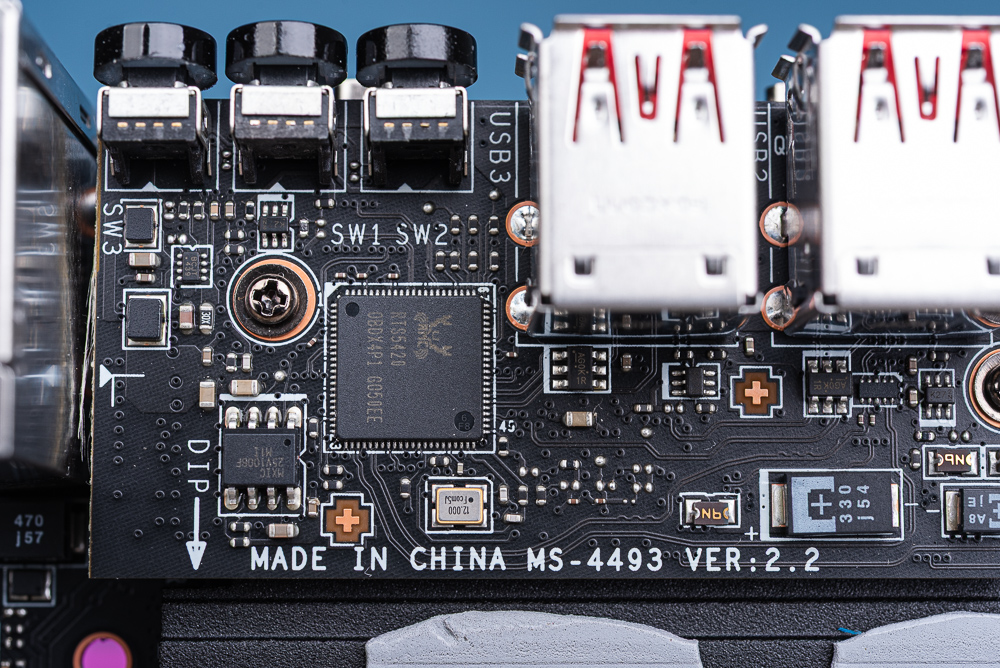

↑ 後方 I/O 堆疊電路板使用 RTS5420 擴充 USB 3.2 Gen2。

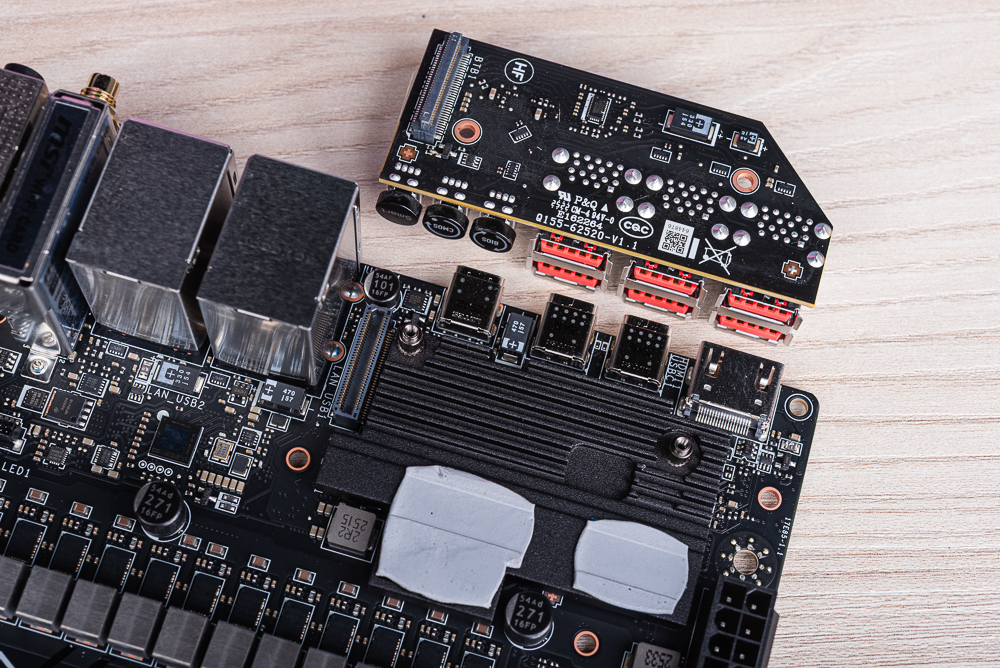

↑ 拆開第一層電路板，下方則是散熱片替 USB4 晶片散熱。

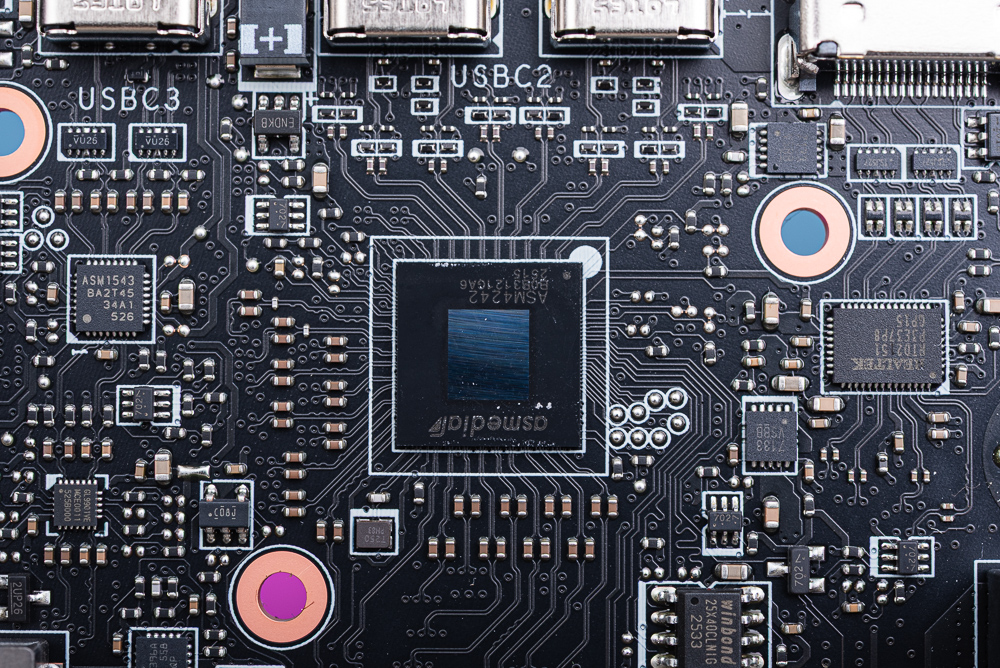

↑ USB4 晶片 ASM4242。

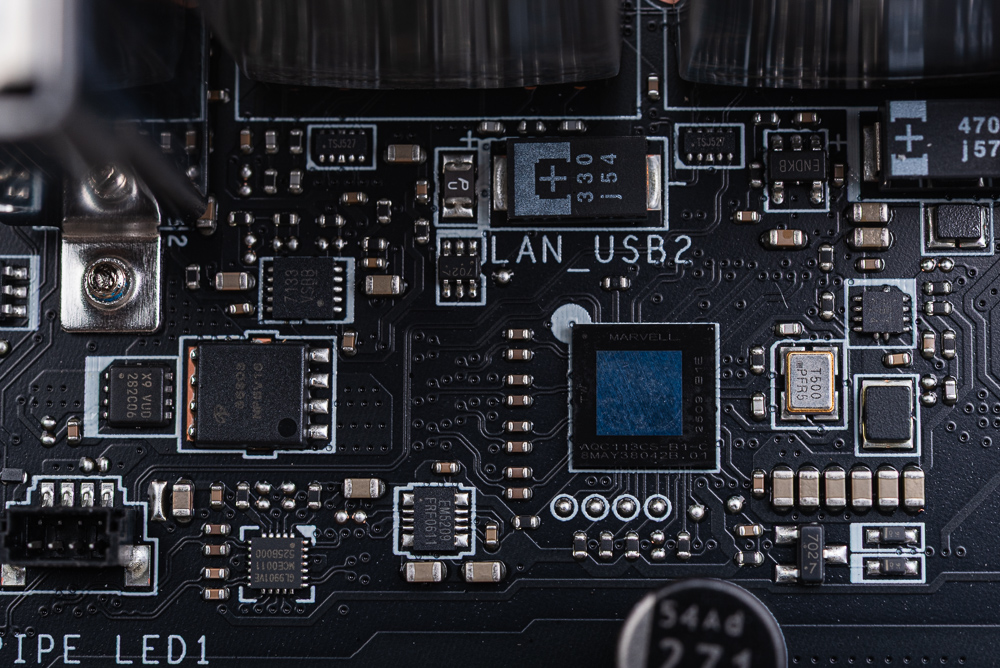

↑ 10GbE 網路晶片 Marvell AQC113CS 10Gbps LAN。

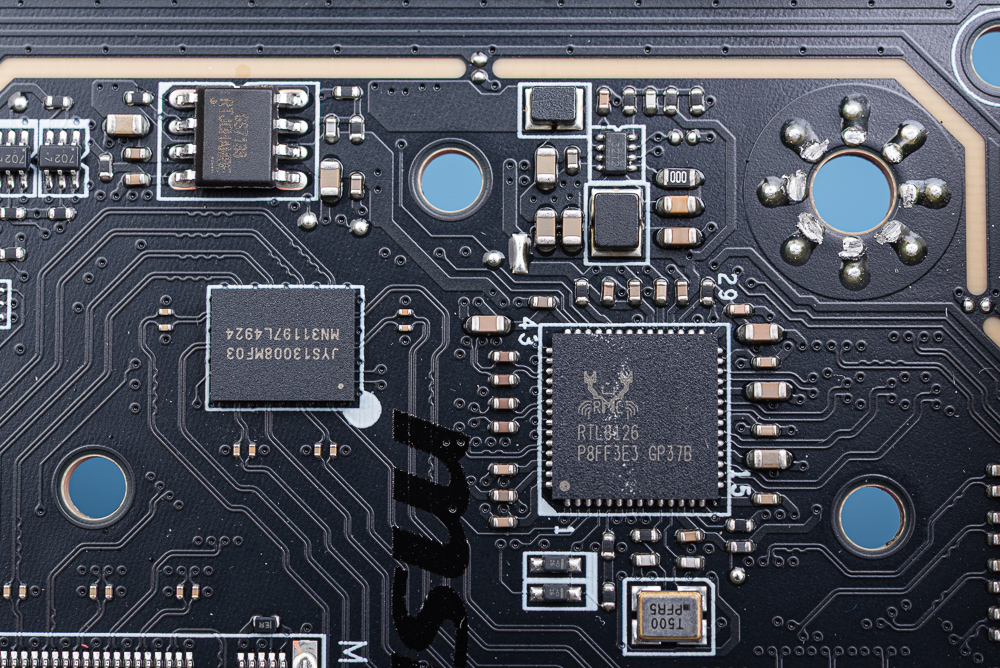

↑ Realtek 8126 5Gbps LAN。

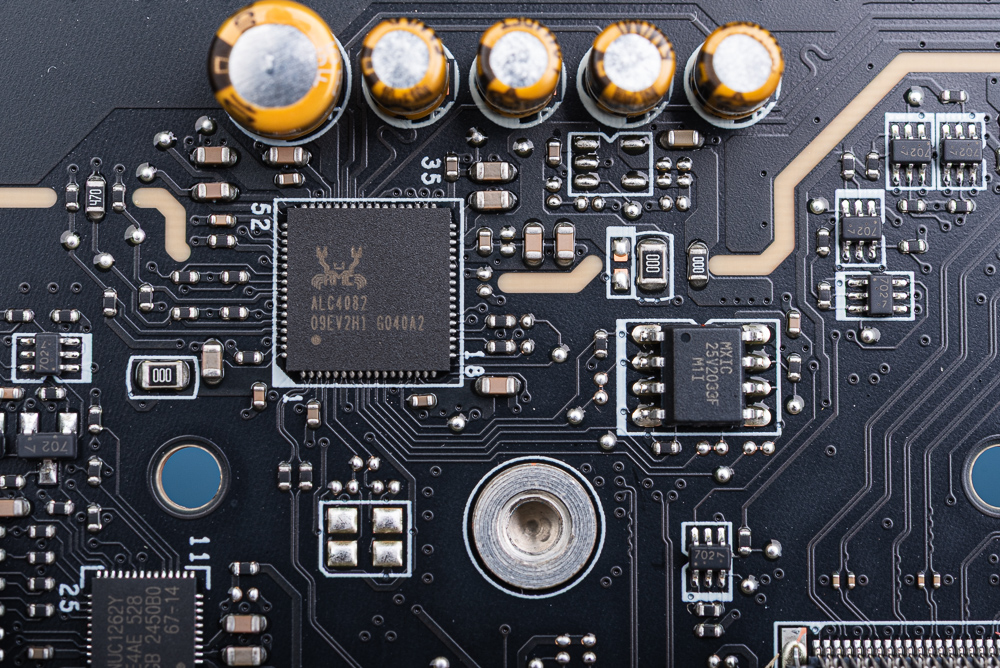

↑ Realtek ALC4082 音效晶片與電容。

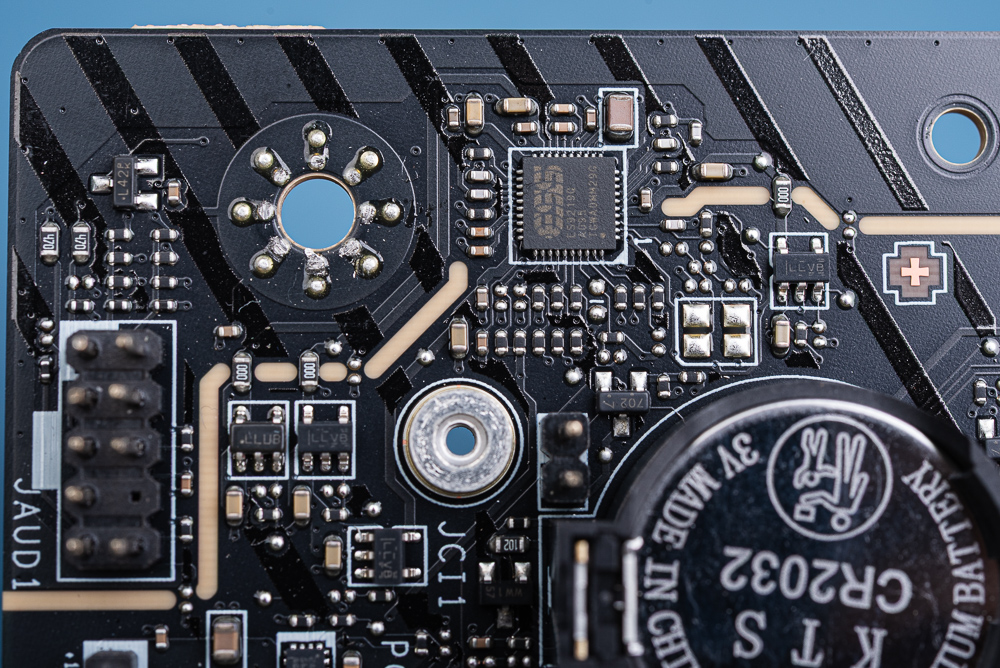

↑ ESS9219Q Combo DAC/HPA。

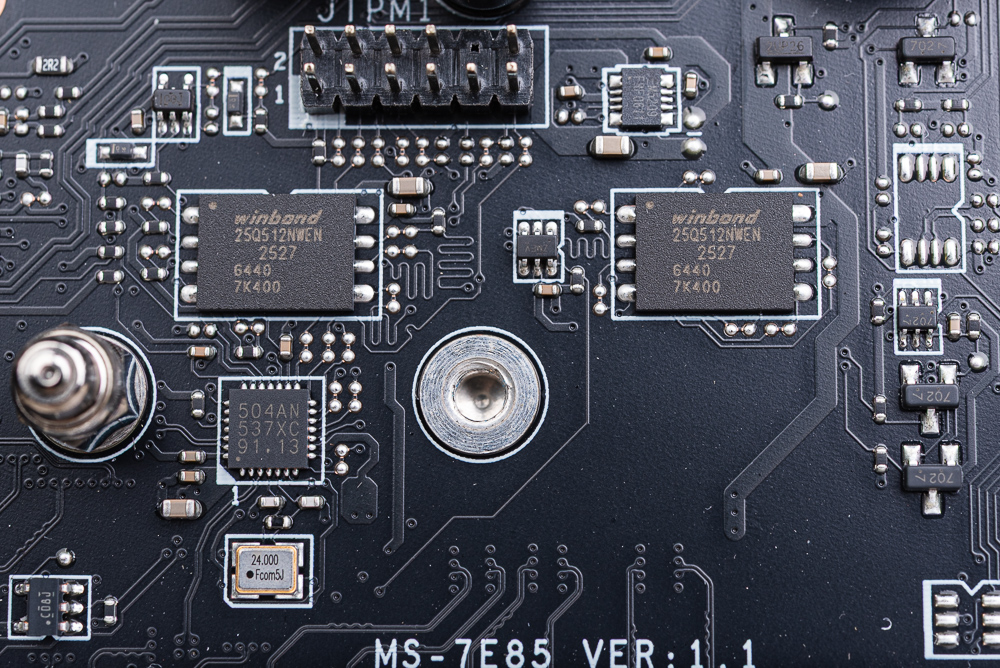

↑ 兩顆 winbond 25Q512NWEN 快閃記憶體。

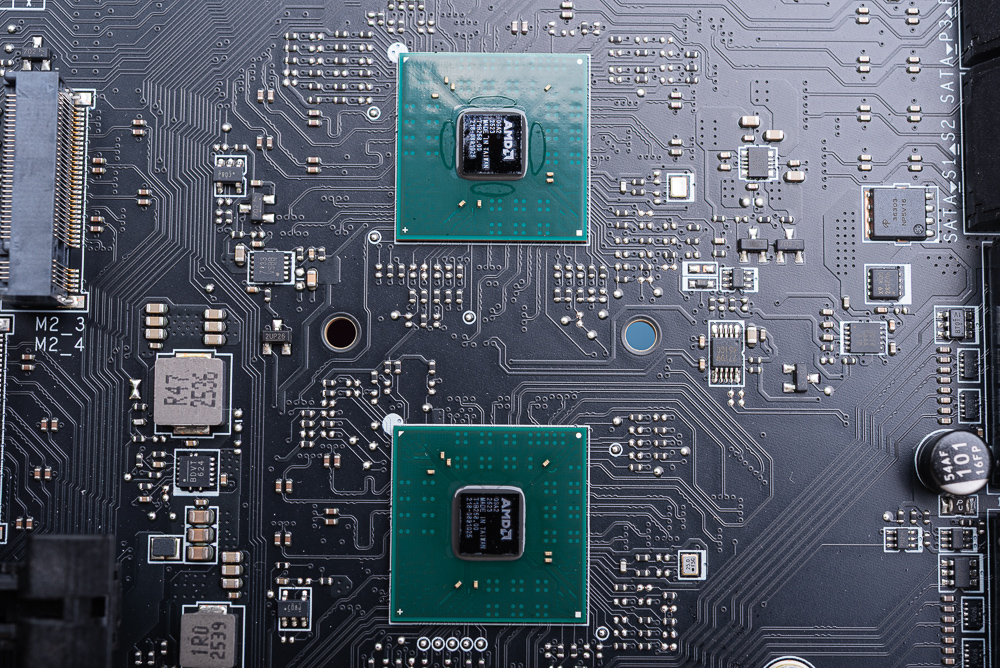

↑ X870E 雙晶片組。

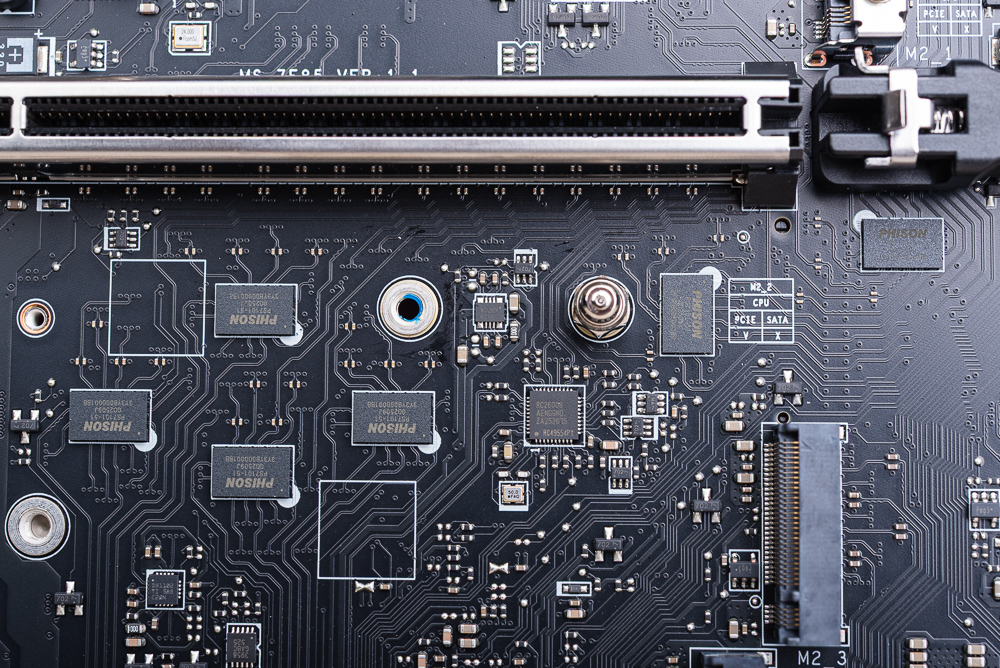

↑ 多顆 PHISON PS7101-51 處理 PCIe 5.0 通道的切換。

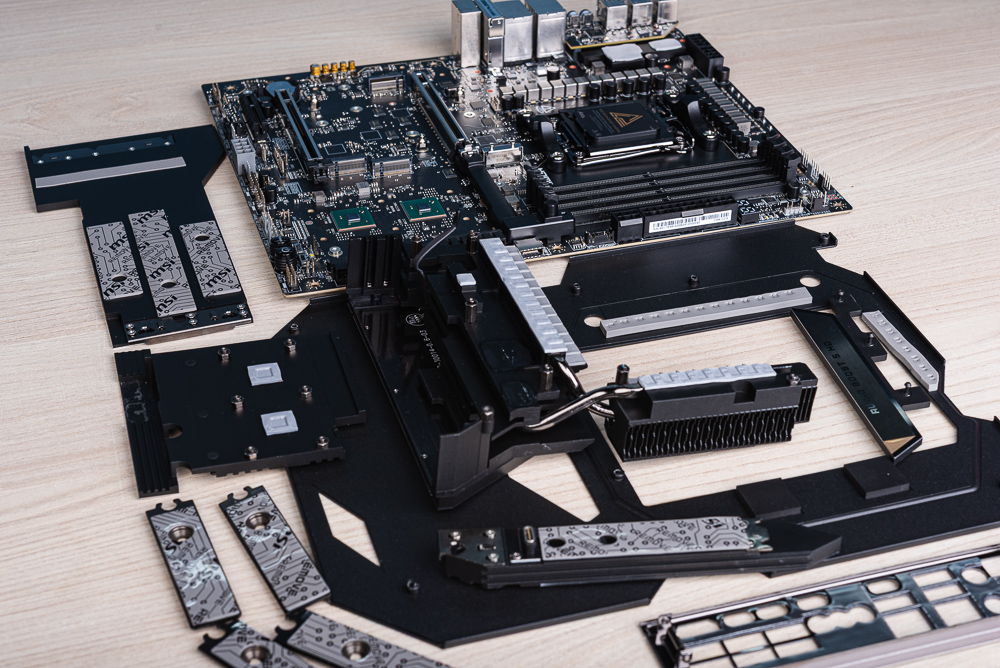

↑ 主板所有散熱器。



MEG X870E ACE MAX 配件 / Wi-Fi EZ 天線、JAF_2 擴充線、RGB 延長線、溫度偵測線

配件方面 X870E ACE MAX 也相當齊全，有著便利的整線標籤貼紙，以及基本的 SATA 線材、EZ M.2 CLIP II 解鎖工具、USB 隨身碟、JAF_2 擴充線、RGB 延長線、溫度偵測線，以及便利的 Wi-Fi EZ 天線。

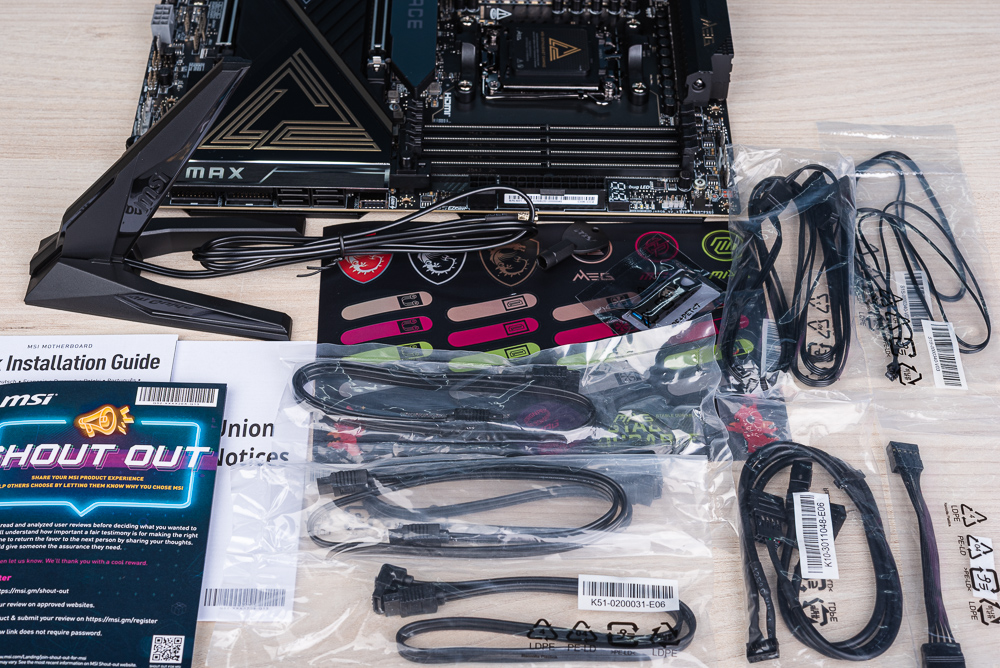

↑ 主板配件。

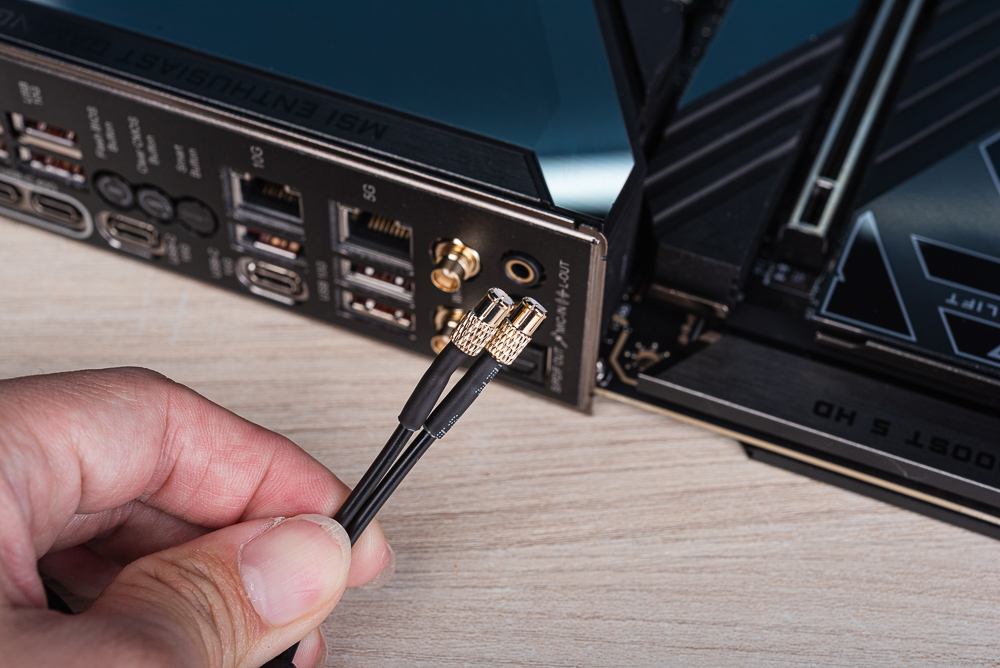

↑ Wi-Fi EZ 天線的接頭無須旋轉直接插上去就可以連接。

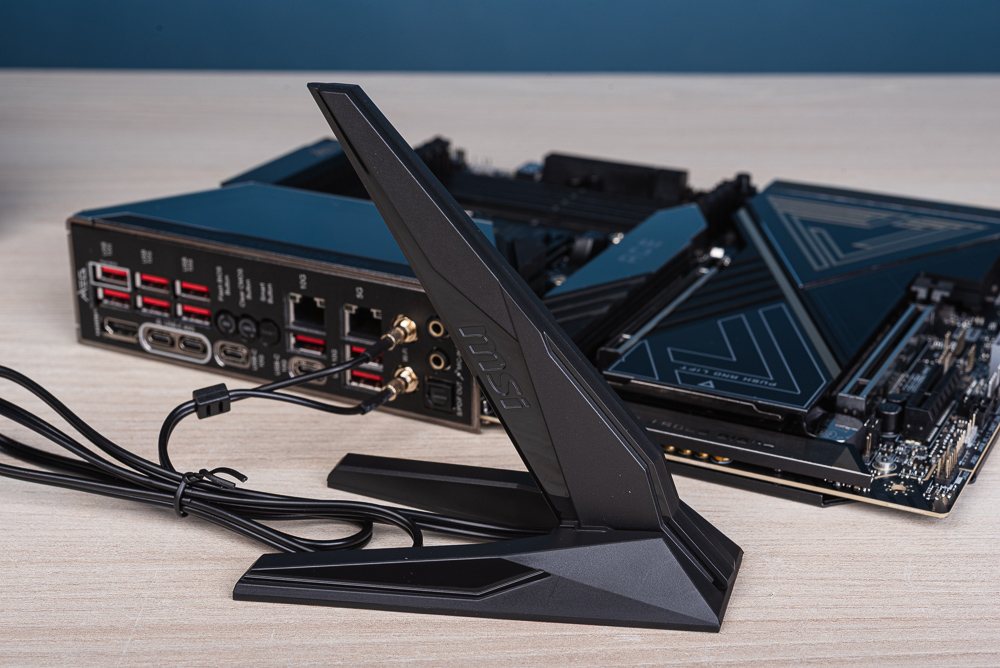

↑ Wi-Fi EZ 天線。

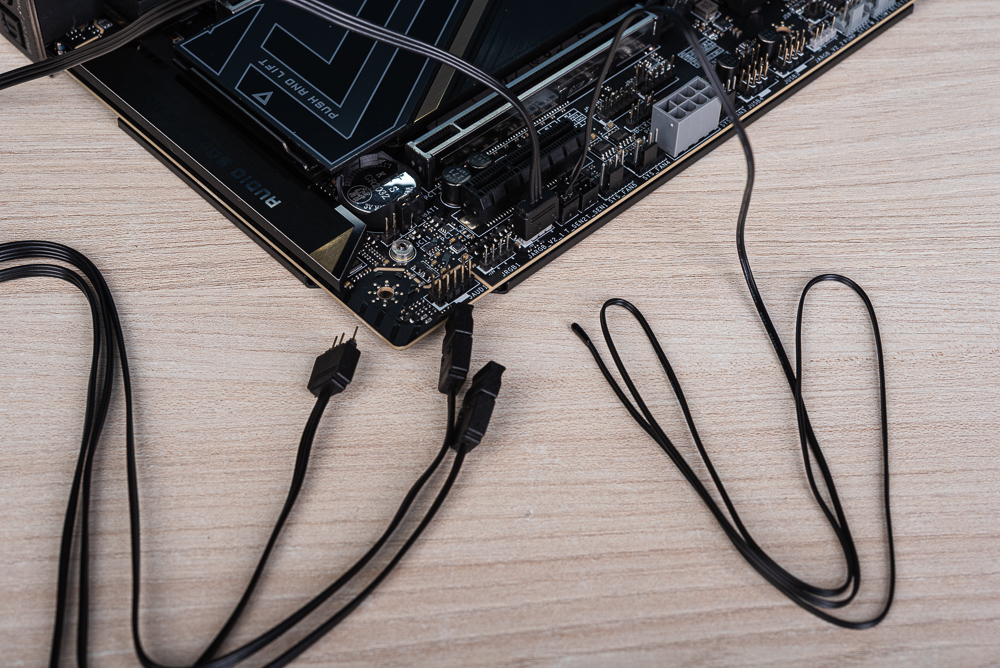

↑ 配件中的 ARGB 延長線與溫度偵測線。

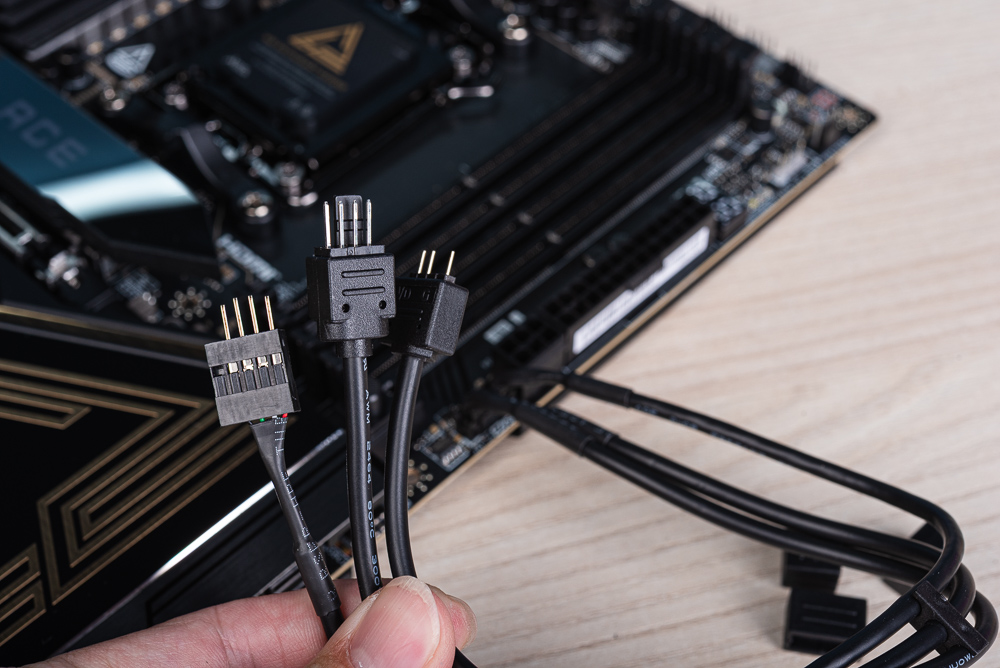

↑ JAF_2 擴充線轉接 FAN、ARGB 與 USB 2.0。

↑ USB 隨身碟。

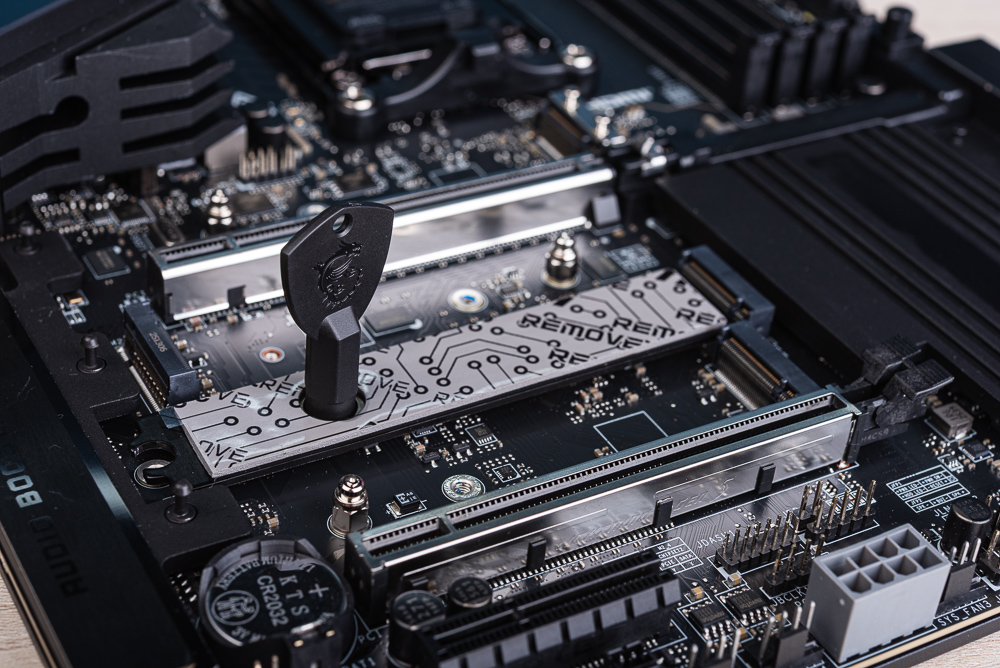

↑ EZ M.2 CLIP II 解鎖工具。



MEG X870E ACE MAX BIOS 功能 / PRO BCLK Booster、Latency Killer

BIOS 方面 MEG X870E ACE MAX 提供相當多的功能讓玩家自行探索，在 EZ Mode 當中可直接開啟 CPU Game Boost、Memory EXPO 參數，以及快速的 EZ Config、On/Off 等設定，以及完整的 CPU、DRAM、STROAGE、FAN 等監控資訊，都可在 EZ Mode 中直接調整。

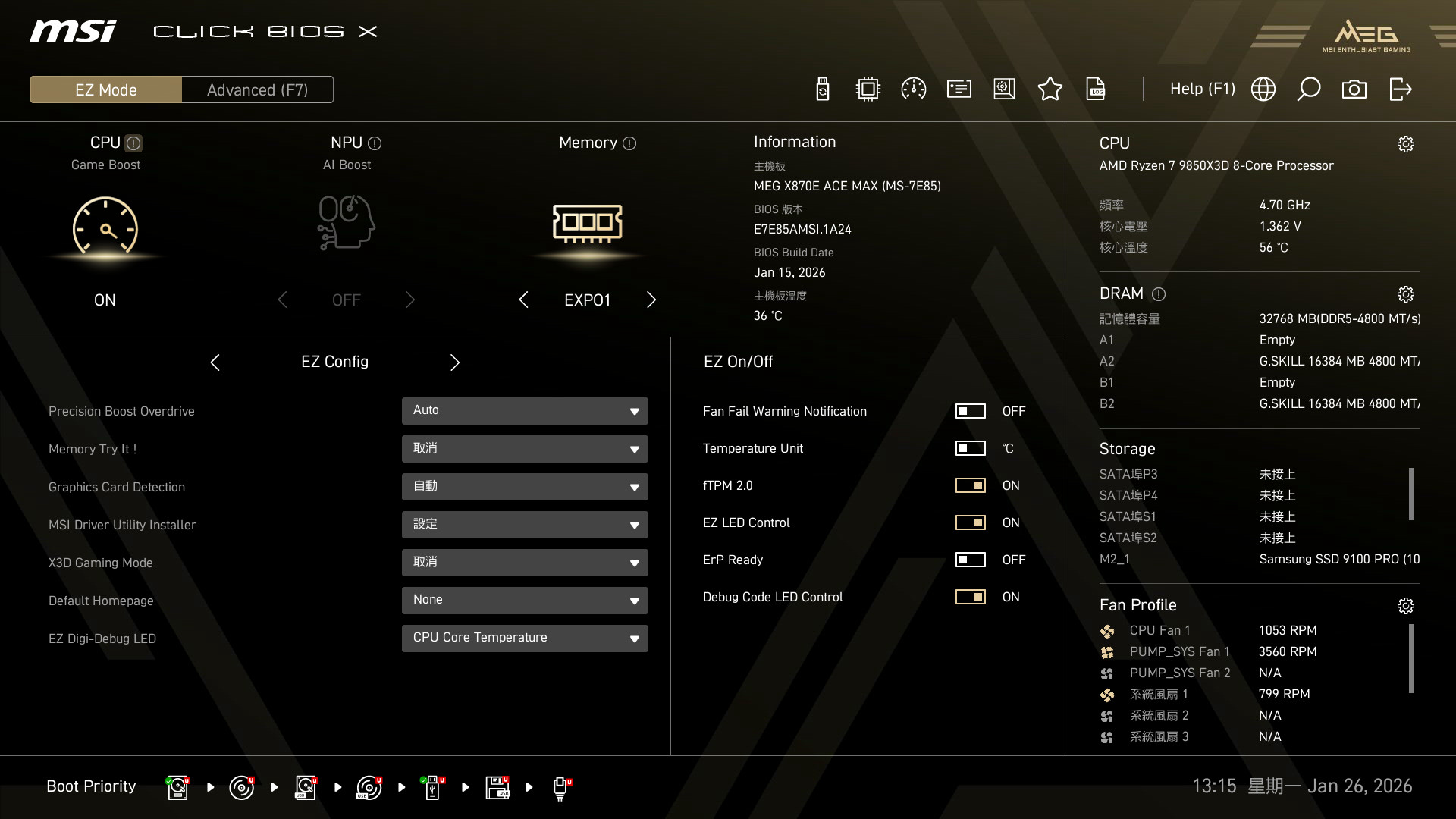

↑ EZ Mode。



而在進階模式中，則包含系統狀態、進階、Overclocking、安全、開機等大分類。進階中則包含板載功能的設定，像是 PCIe 通道頻寬、整合周邊、內建顯示、USB、電源管理等設定。

↑ 進階模式。

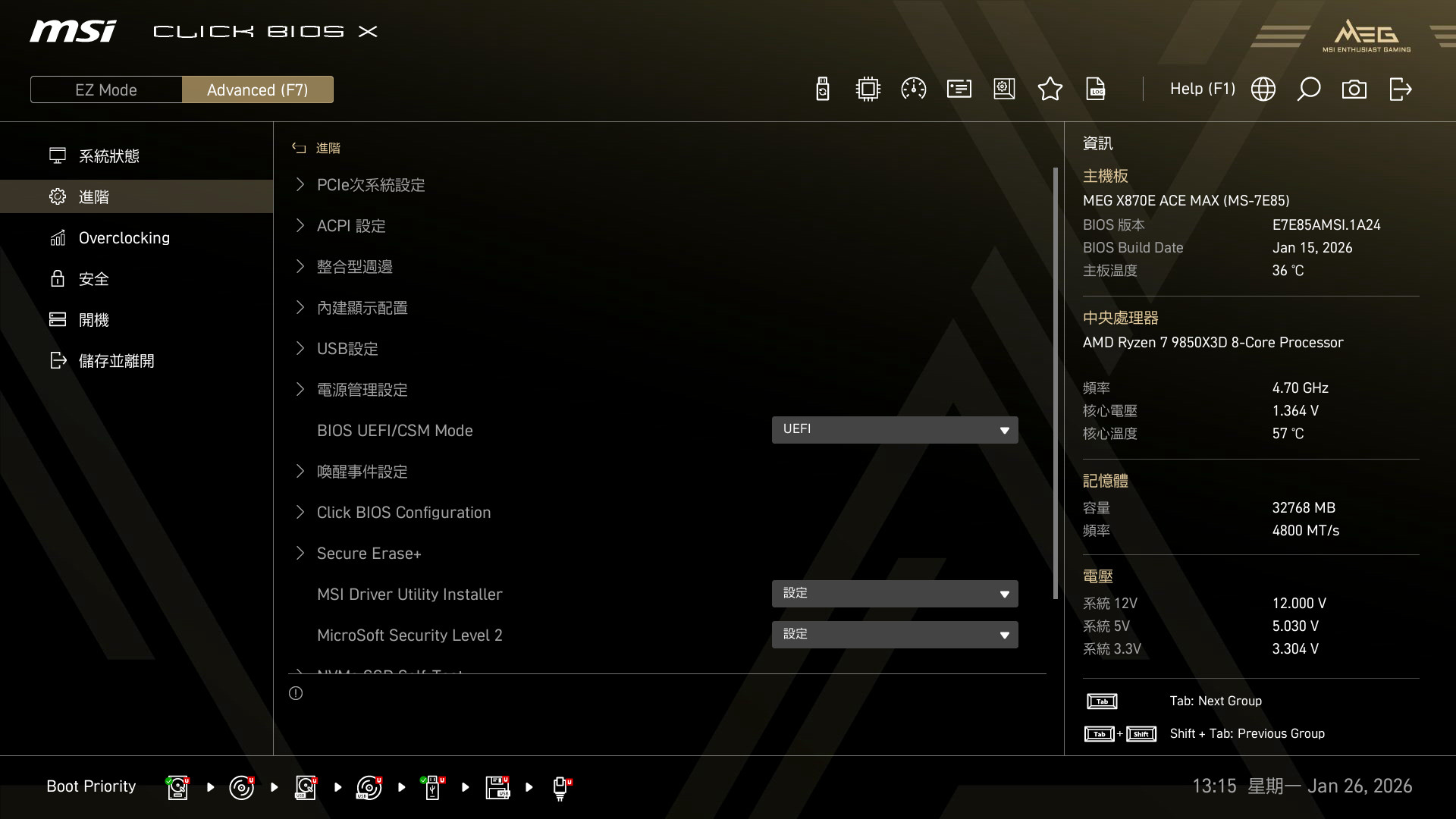

↑ 進階設定。

↑ PCIe 次系統設定。

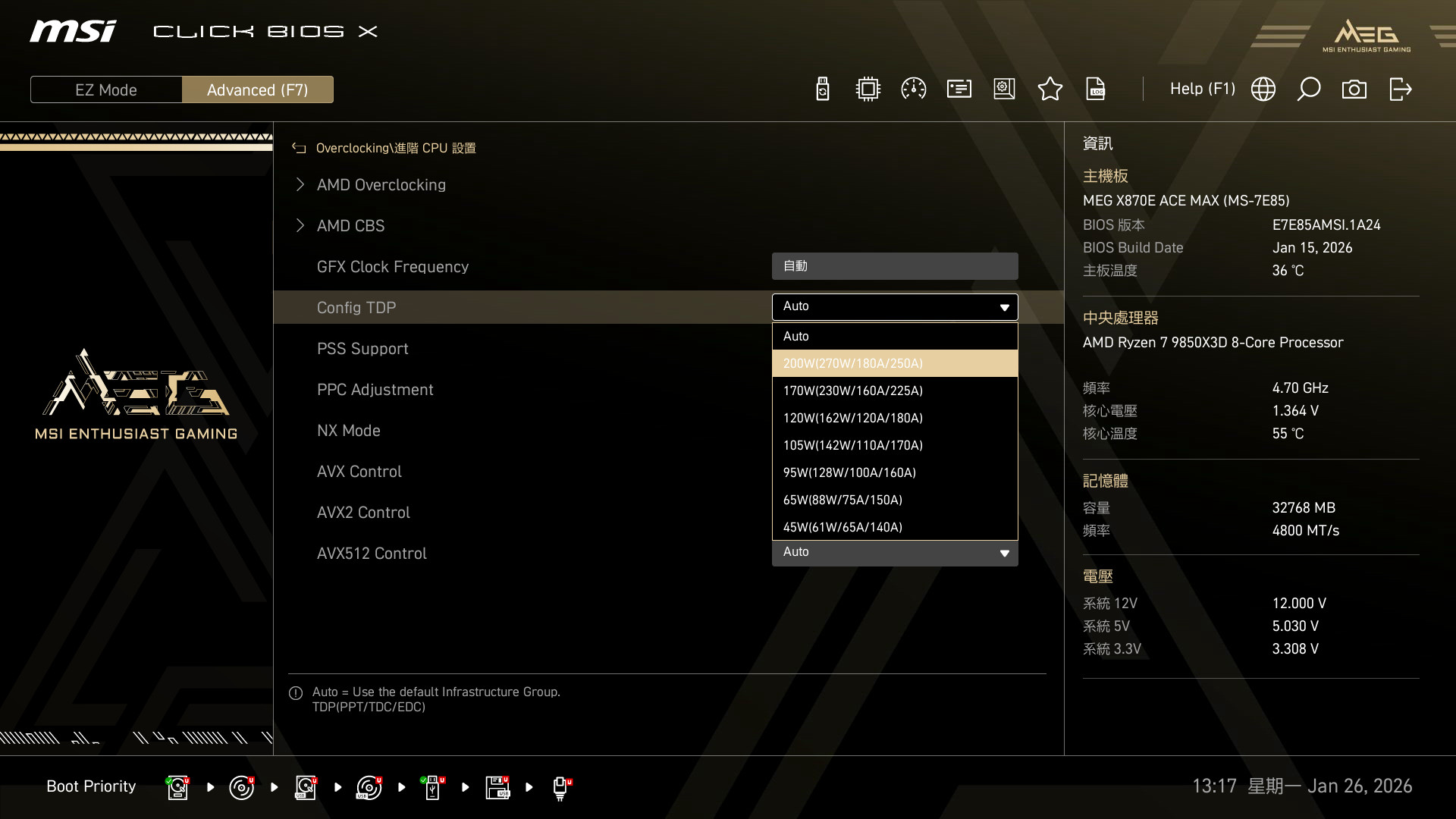

主要的 Overclocking 設定，除了基本的 CPU All Core 設定外，也有提供 X3D Gaming Mode。而在進階 CPU 設置中，則可找到 AMD Overclocking 選項，以及常見的 AMD CPU 相關設定，此外 Config TDP 這功能可提供玩家快速的功耗對應設定，讓玩家可自行調整 Eco 模式的上限。

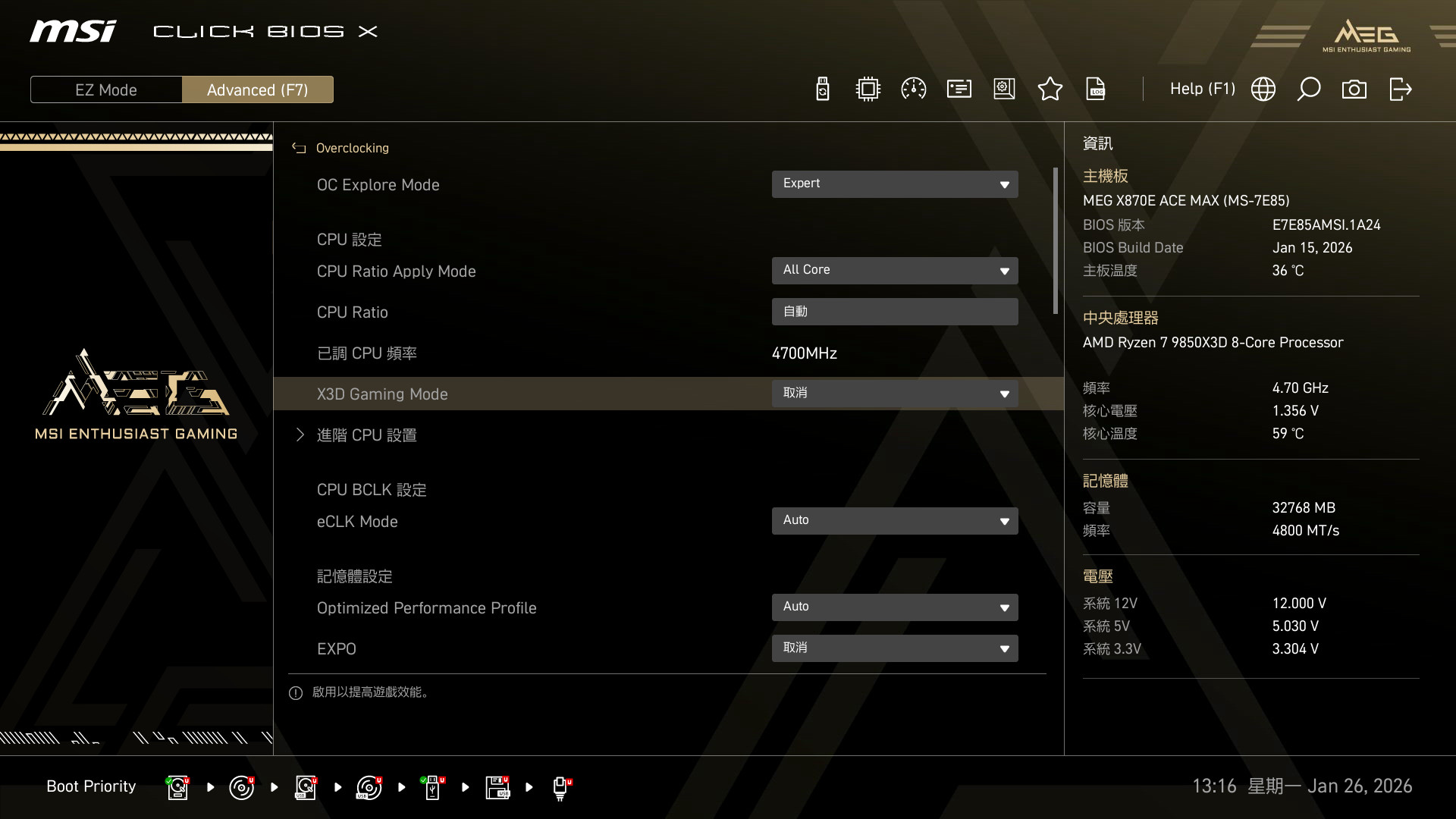

↑ Overclocking。

↑ 進階 CPU 設置。

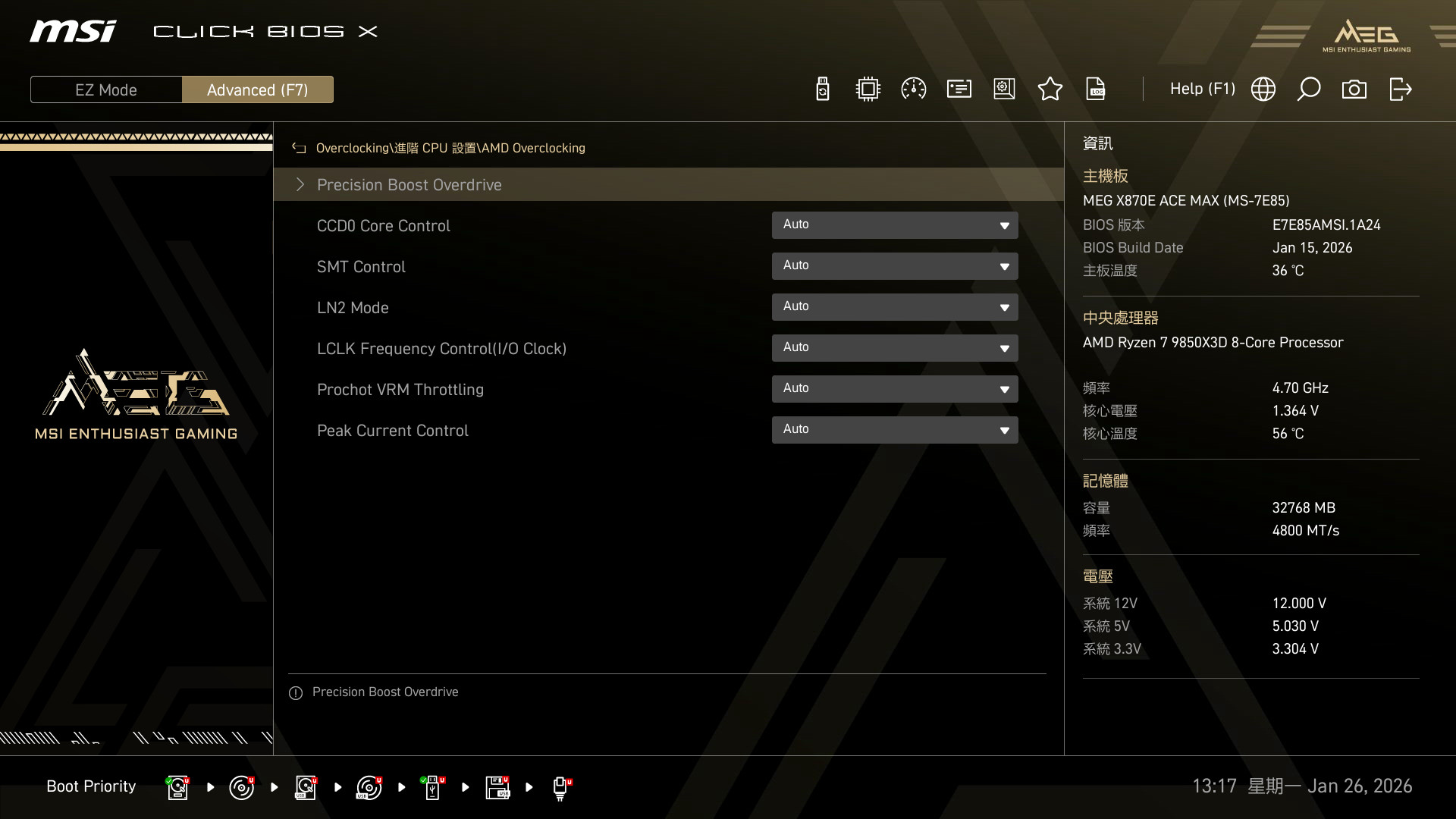

選擇 AMD Overclocking 後則包含 Precision Boost Overdrive、CCDo 核心設定、SMT、LN2 等設定。再選擇 Precision Boost Overdrive 後，就會有相當多 MSI 提供給玩家的超頻功能，像是基本的 PBO Enhanced 模式、Set Thermal Point 溫度上限、Enhanced Boost 與 PRO BCLK Booster 等設定。

玩家可自行選擇所需的 PBO 模式來超頻，或者直接設定為 Advance 模式，自訂 PBO 限制與 Override 的時脈上限等設定。

↑ AMD Overclocking。

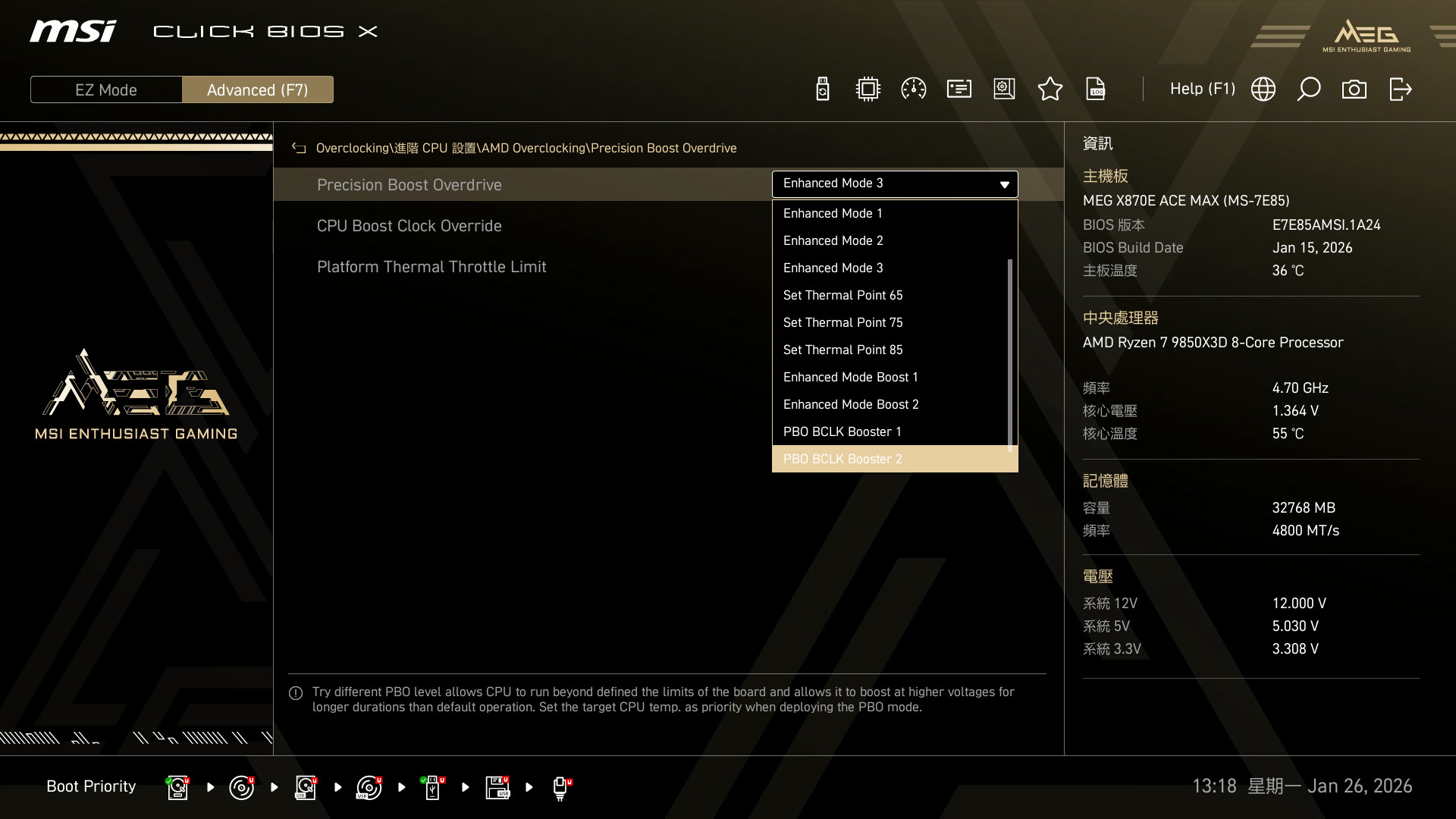

↑ Precision Boost Overdrive。

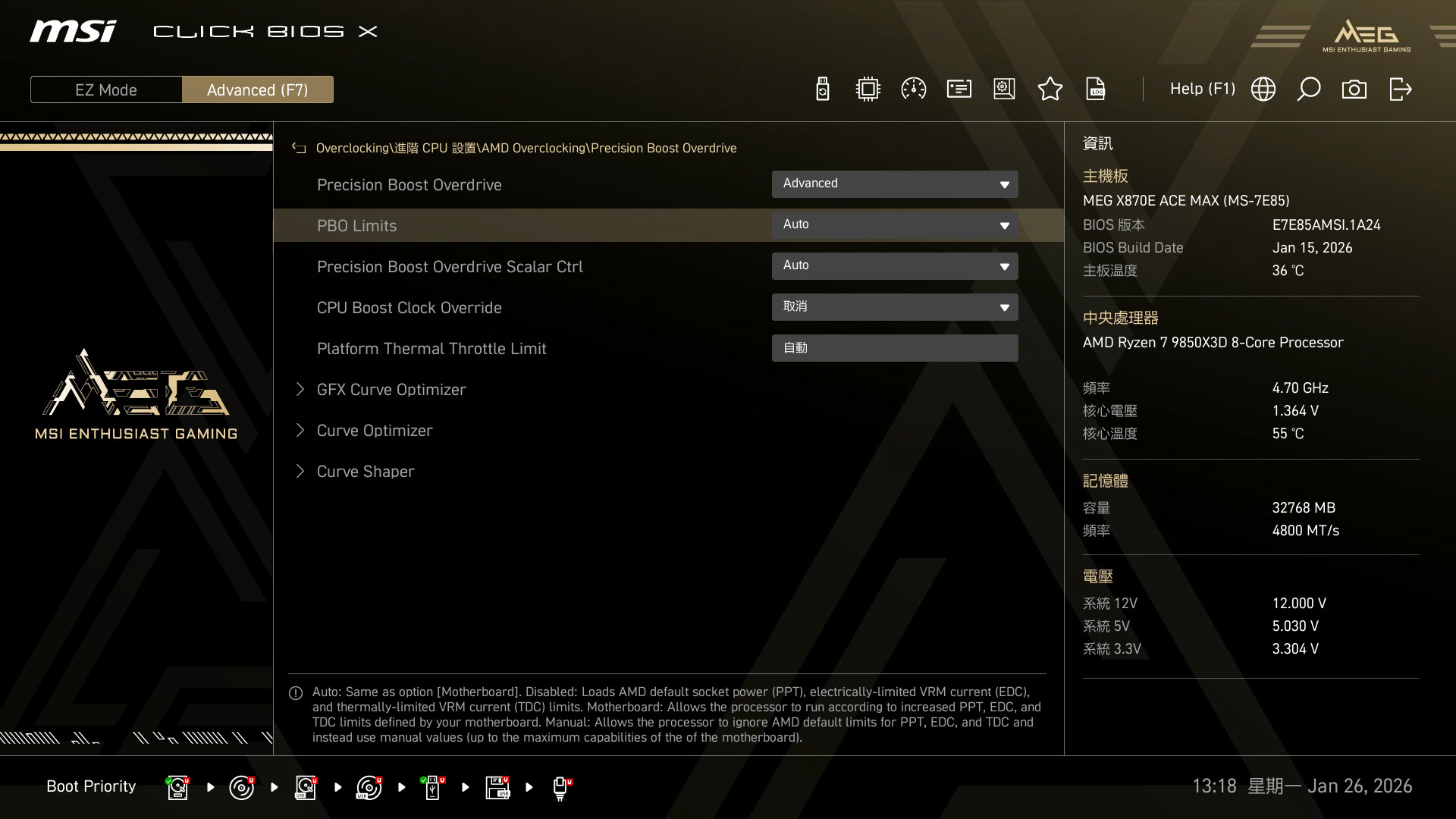

↑ PBO Advance。



像是選擇 PRO BCLK Booster 後，CPU BCLK 就會設定為 eCLK1(Asynchronous) 非同步，讓 CPU BCLK 小超 106 MHz，而 PCIe 則維持不變。

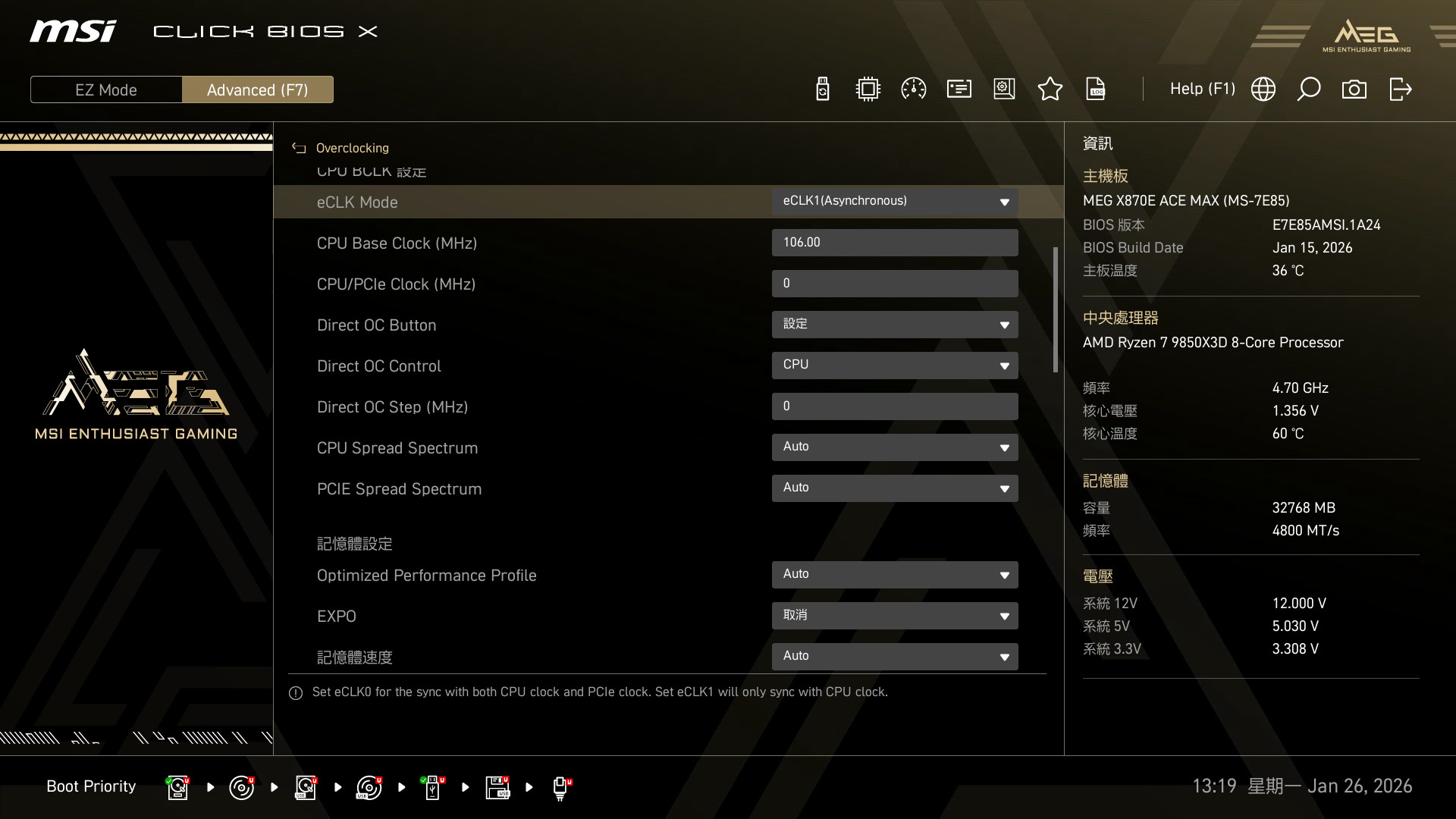

↑ CPU BCLK。



記憶體超頻方面，MSI 會提供針對記憶體顆粒的優化設定檔，像是測試使用 Hynix 16GB DDR6000 的設定，而且還有著 Latency Killer 降低延遲、High-Efficiency 提高頻寬，以及記憶體時序微調等功能，讓玩家

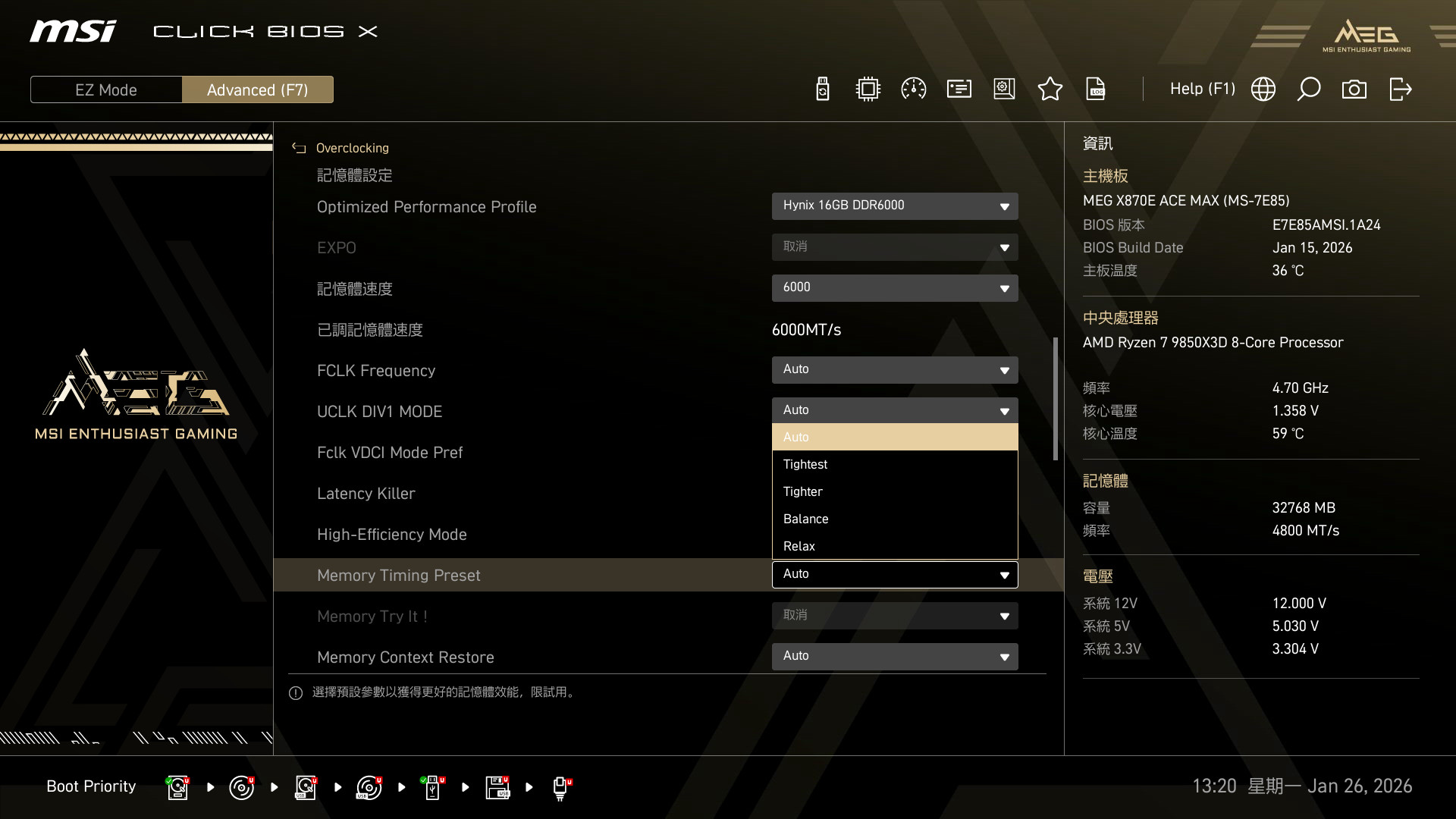

↑ 記憶體設定。

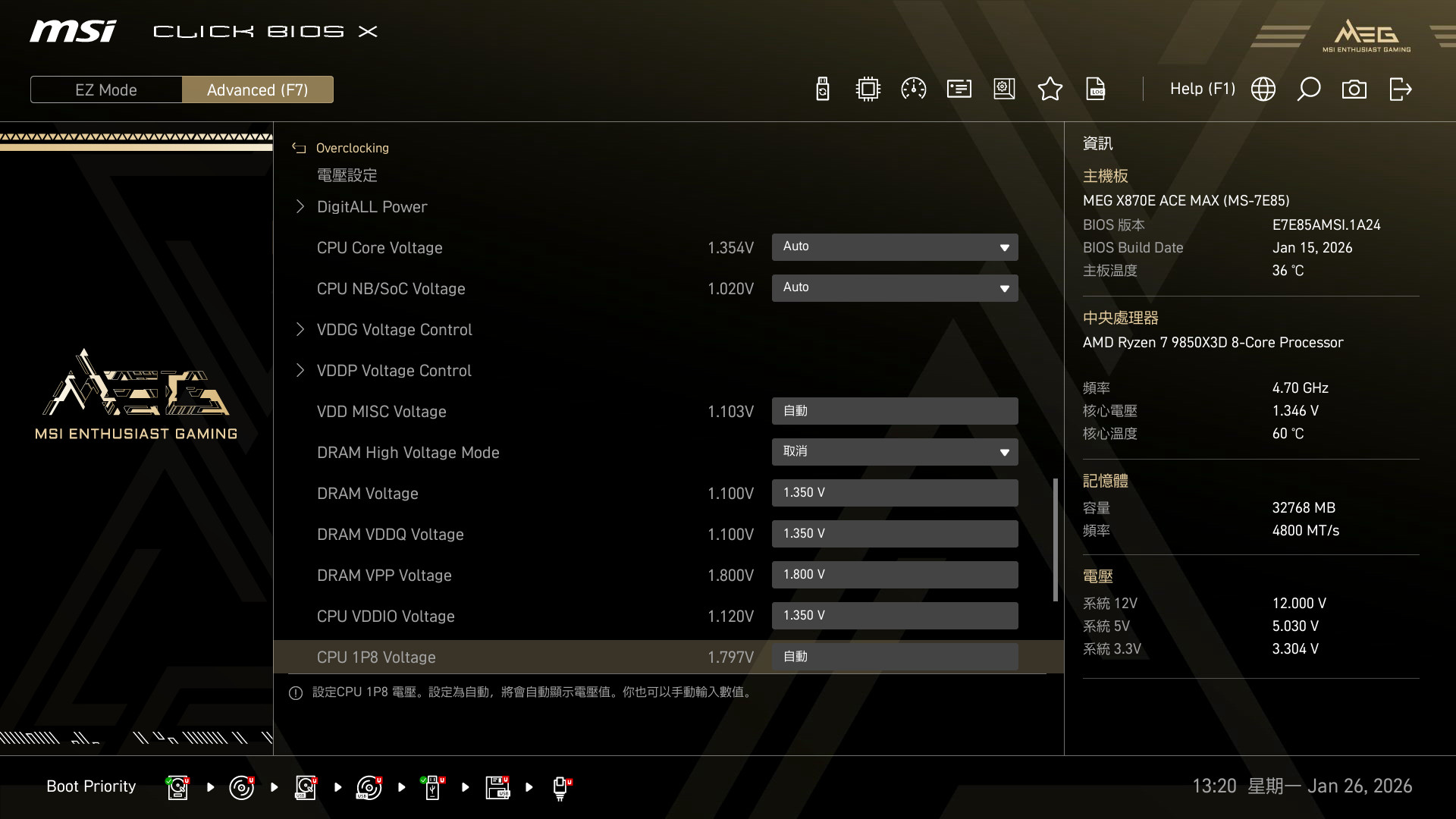

↑ 超頻電壓設定。

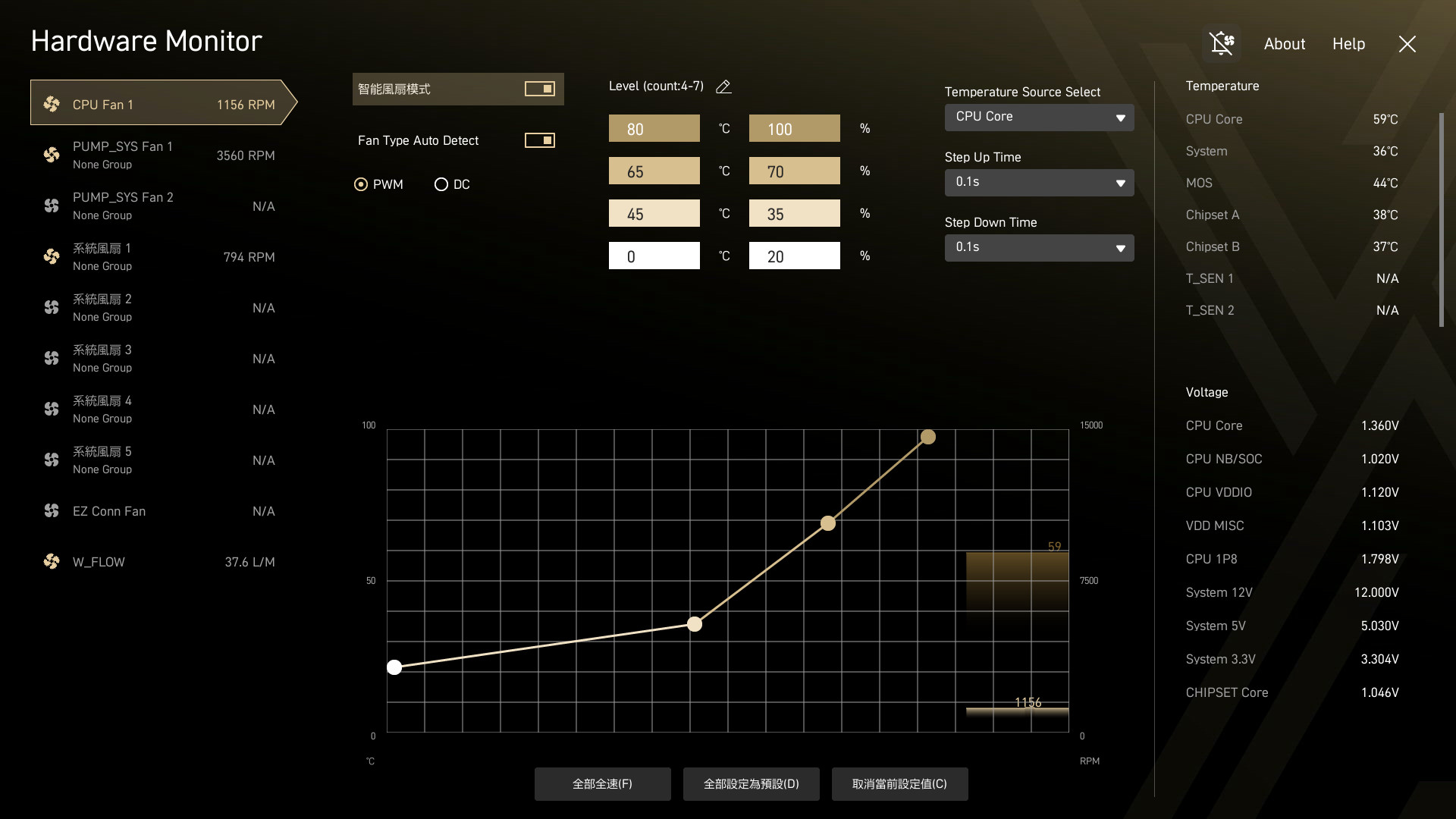

↑ 風扇曲線控制。



MSI Center 軟體：監控、AI、Mystic Light、Super Charger+

軟體方面，通過自動安裝的 MSI Center 軟體，可幫助玩家快速安裝所需的驅動程式，並提供基本的硬體監控功能。此外，在功能中可安裝所需的「微星 AI 智慧引擎」或「使用情境」，藉由軟體來直接調整電腦的效能設定。

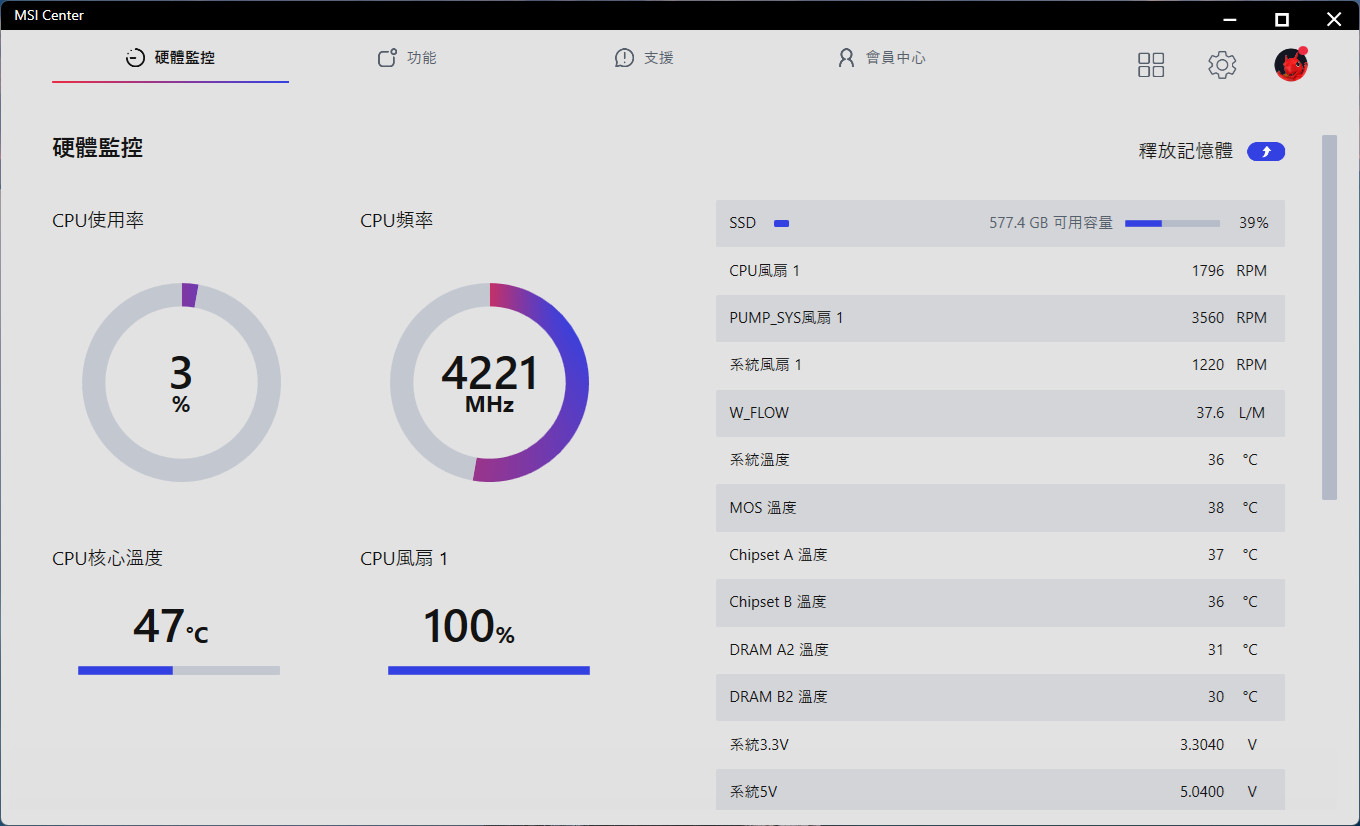

↑ MSI Center 監控資訊。

↑ 微星 AI 智慧引擎。



燈效方面，可通過 Mystic Light 同步主板、記憶體，有著波浪、恆亮、呼吸、CPU 溫度、閃爍、顏色週期、音樂等多種燈效模式，亦可與遊戲同步、環境連接等功能。

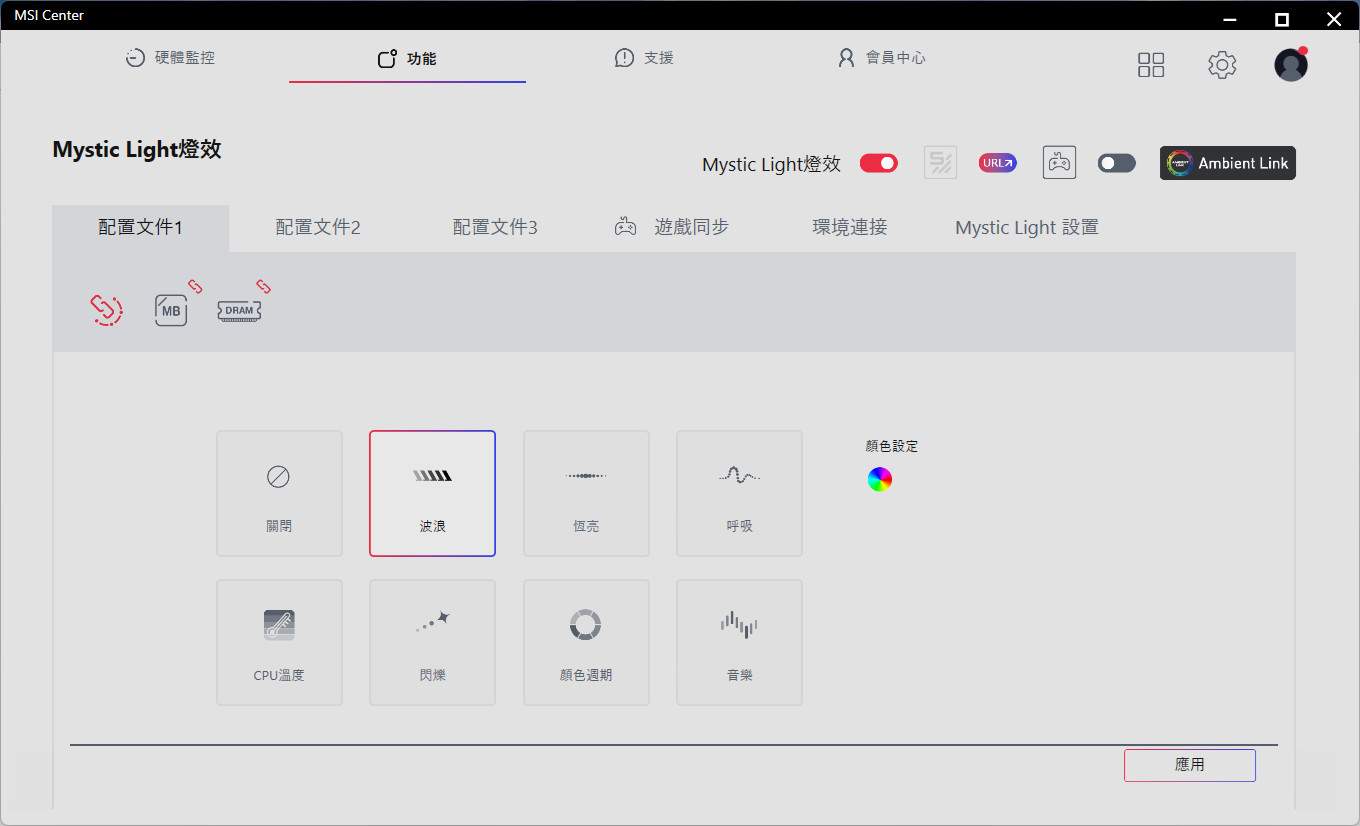

↑ Mystic Light 設定。

↑ 主板燈效。

↑ 主板燈效。

↑ 主板燈效。

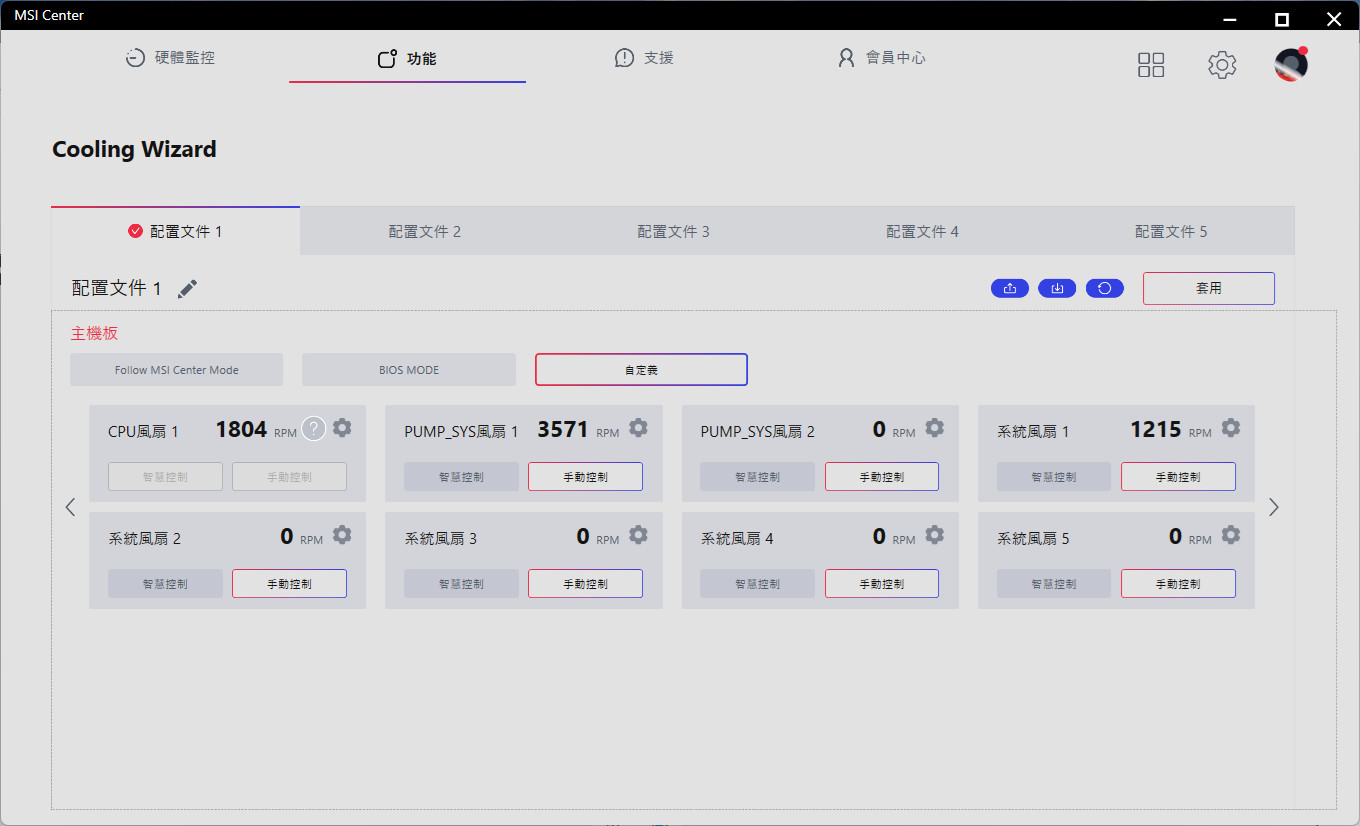

Cooling Wizard 則可自定義風扇轉速，並有多個配置文件可設定不同的風扇曲線設定。AI 網管中心，則可幫忙監控目前的網路流量資訊、優先順序、使用量與無線網路分析。

↑ Cooling Wizard 風扇控制。

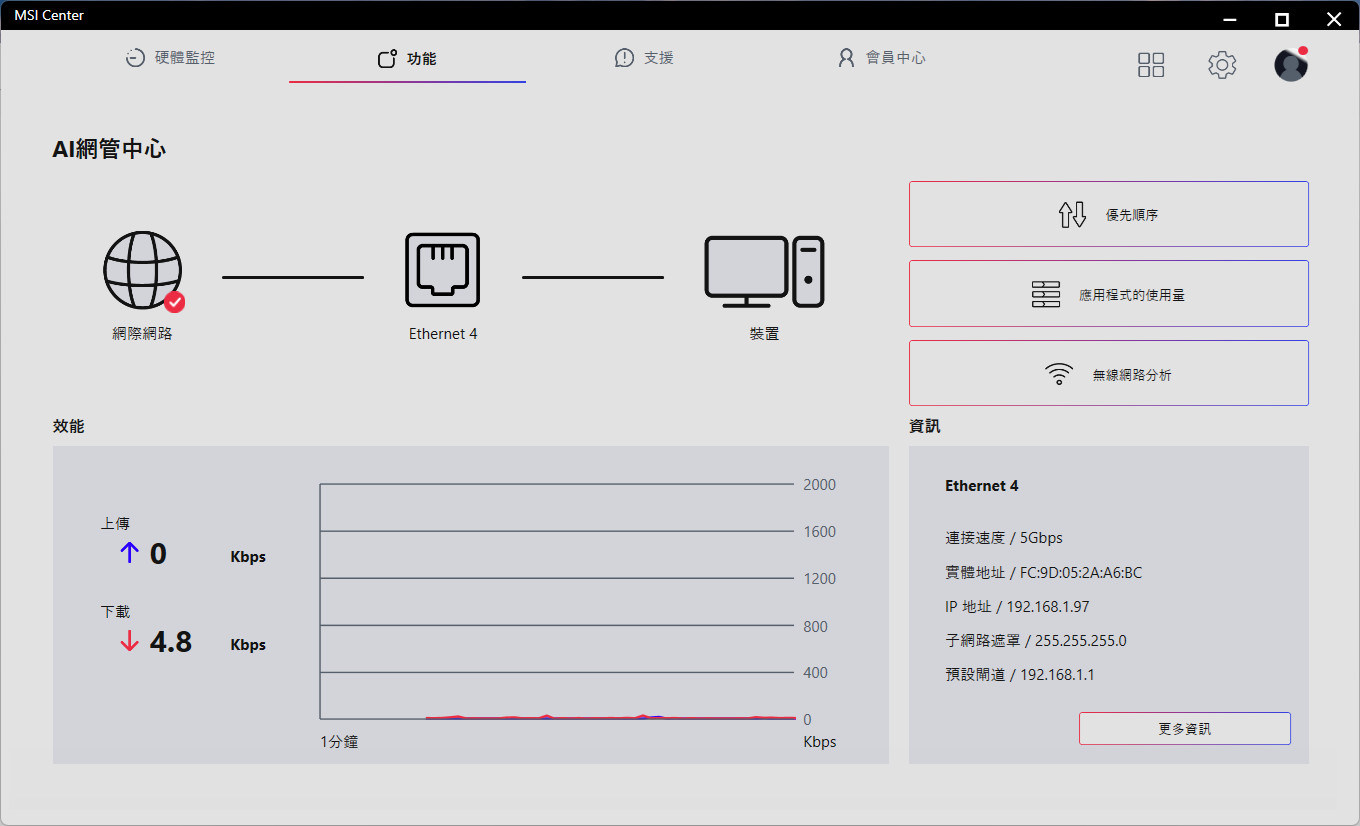

↑ AI 網管中心。

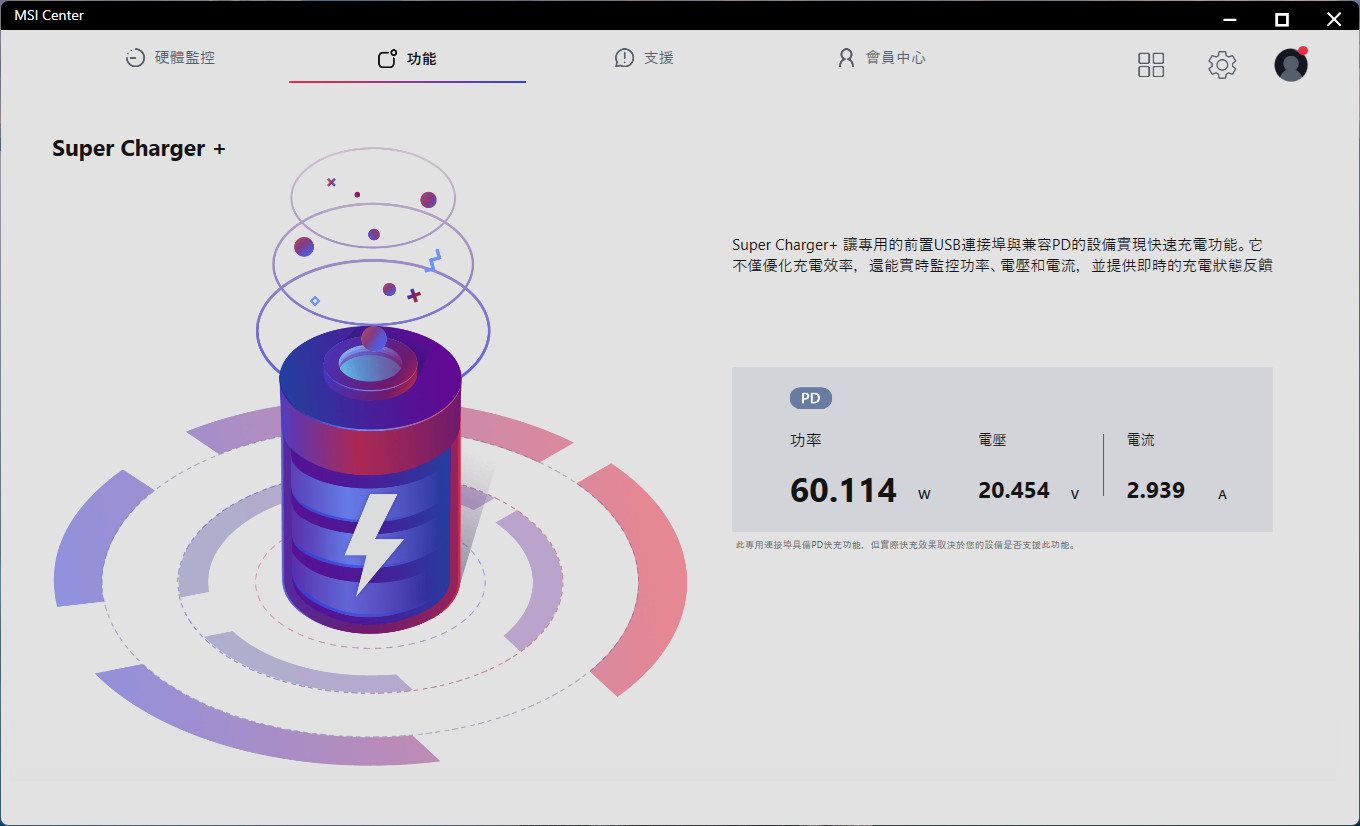

MEG X870E ACE MAX 主板前置 USB-C 提供最高 60W 快充功能，在 Super Charger 中也可檢視目前前置 USB-C 充電的功率、電壓與電流等資訊。

↑ 前置 USB-C 60W 快充。



MEG X870E ACE MAX 主機板效能測試 / PRO BCLK Booster 2 + Latency Killer

效能測試方面，主要來挑戰主板提供的 PRO BCLK Booster 2，藉由提升 BLCK 105 MHz，以及針對記憶體的 High-Efficiency Tighter 高頻寬與 Latency Killer 低延遲的超頻測試。分別使用 Cinebench 2026、AIDA64 Memory、PCMark 10 與遊戲 Counter-Strike 2、Cyberpunk 2077 與 Call of Duty: Black Ops 7 進行測試。

（由於手上的 9850X3D 體質較差，基本 PRO BCLK Booster 1 設定下也無法通過測試，因此改用 9800X3D 處理器。）

測試平台
處理器：AMD Ryzen 7 9800X3D
主機板：MSI MEG X870E ACE MAX
記憶體：G.Skill DDR5 16GBx2 6000
顯示卡：NVIDIA GeForce RTX 5090

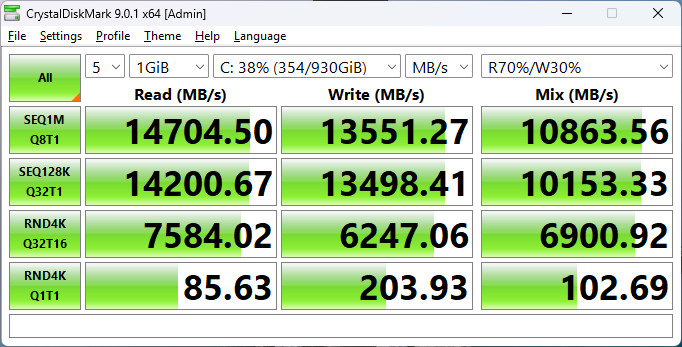

系統碟：SAMSUNG 9100 PRO 1TB
散熱器：360mm AIO 水冷散熱器
電源供應器：Seasonic FOCUS GX ATX 3 2024 1000W
作業系統：Windows 11 Pro 24H2

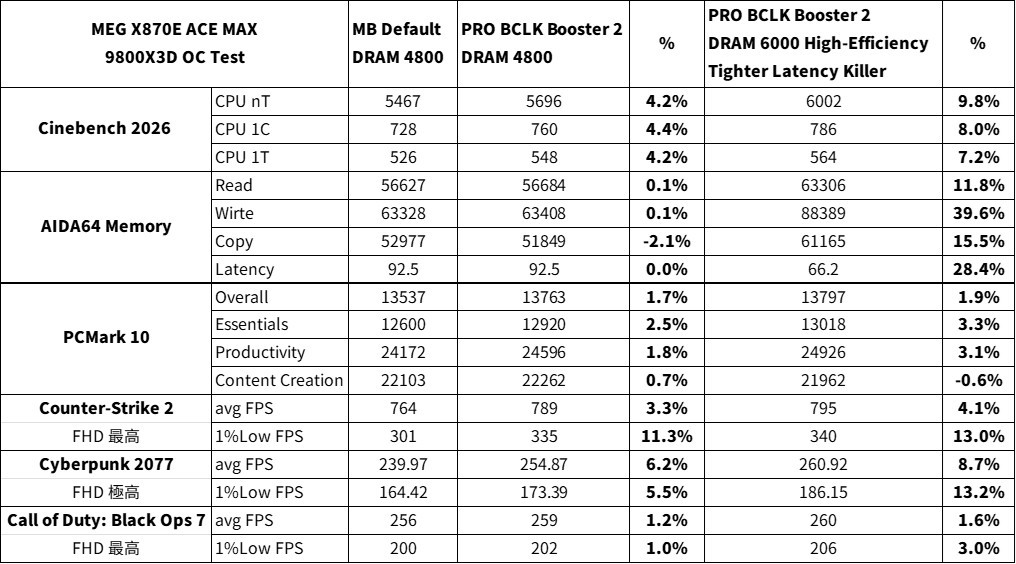

MEG X870E ACE MAX 超頻成績

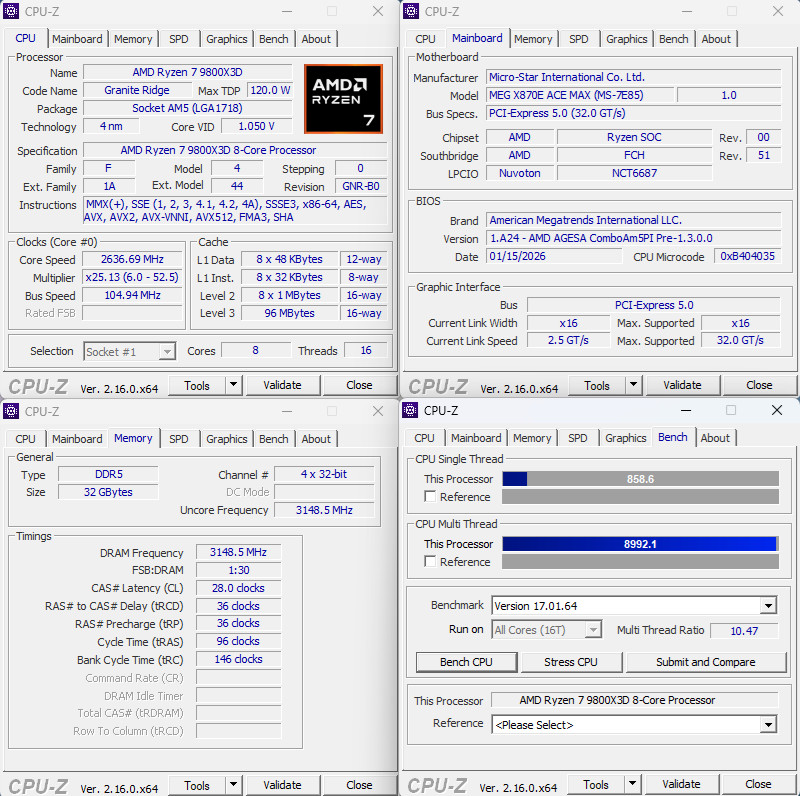

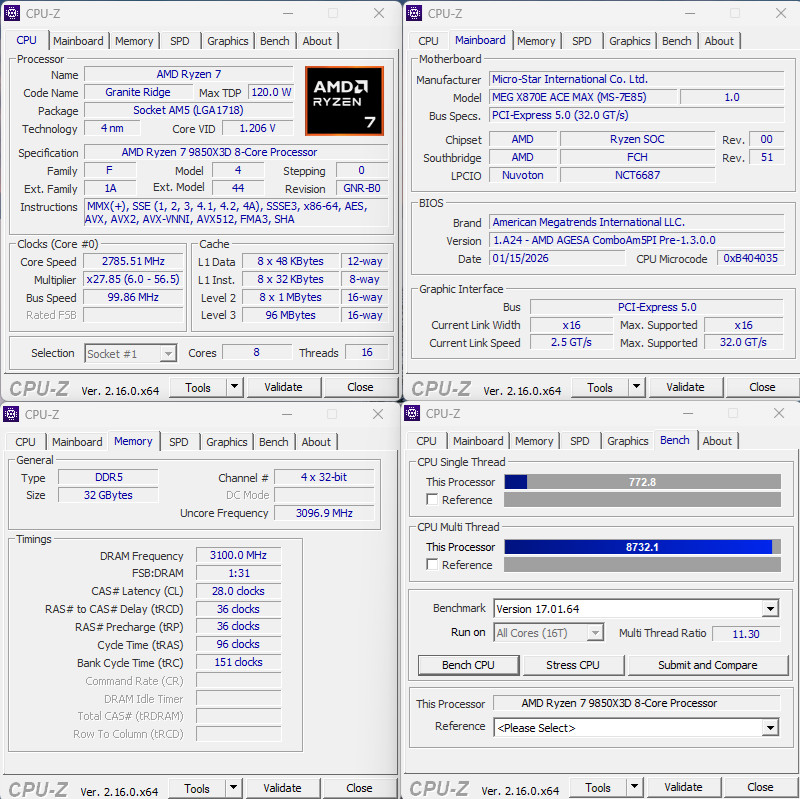

↑ CPU-Z 9800X3D PRO BCLK Booster 2、DRAM 6000 High-Efficiency Tighter Latency Killer。



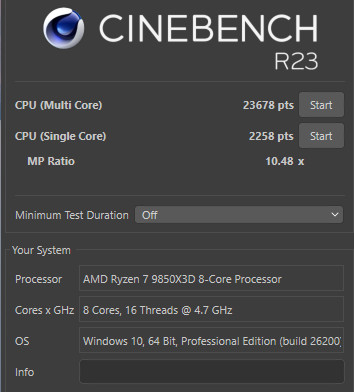

首先 Cinebench 2026 測試，在主板預設 DRAM 4800 測試下，CPU nT 5467、1C 728、1T 526 pts 的成績；而在開啟 PRO BCLK Booster 2 設定下則有著約 4.2% 的性能提升；最終 PRO BCLK Booster 2 加上 DRAM 6000 High-Efficiency Tighter Latency Killer，獲得 CPU nT 6002、1C 785、1T 564 pts 的成績，平均有著 8.3% 對比預設效能的升級。

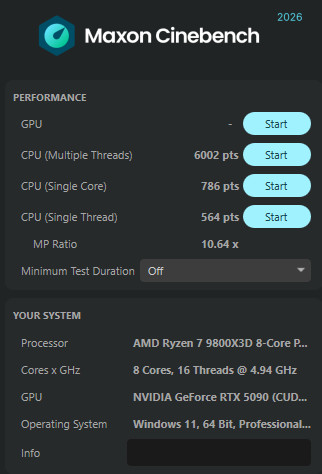

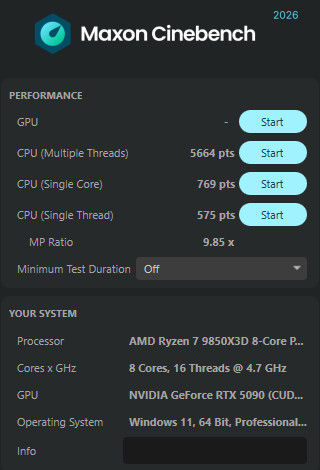

↑ Cinebench 2026 最終超頻成績。

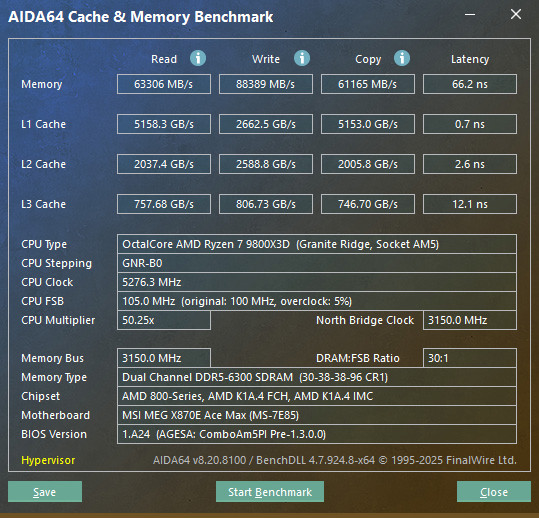

AID64 記憶體在預設 DRAM 4800 測試下，記憶體讀取 56627 MB/s、寫入 63328 MB/s、複製  52977 MB/s、延遲 92.5 ns；而在最終套用 DRAM 6000 High-Efficiency Tighter Latency Killer 設定下，提升至記憶體讀取 63306 MB/s、寫入 88389 MB/s、複製 61165 MB/s、延遲 66.2 ns；讓記憶體讀取提升 11.8%、寫入提升 39.6%、延遲降低 28.4%。

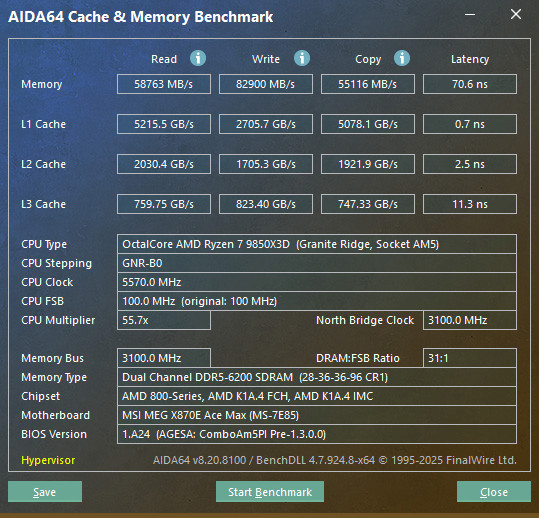

↑ AID64 記憶體最終超頻成績。



至於 PCMark 10 電腦整體效能測試，超頻前後電腦整體性能約提升 1.9%；但在 Essentials 基本電腦工作，如 App 啟動速度、視訊會議、網頁瀏覽性能進行評分，以及 Productivity 生產力測試，則以試算表與文書工作為測試項目，這兩者分別有著最終 3% 的效能提升。

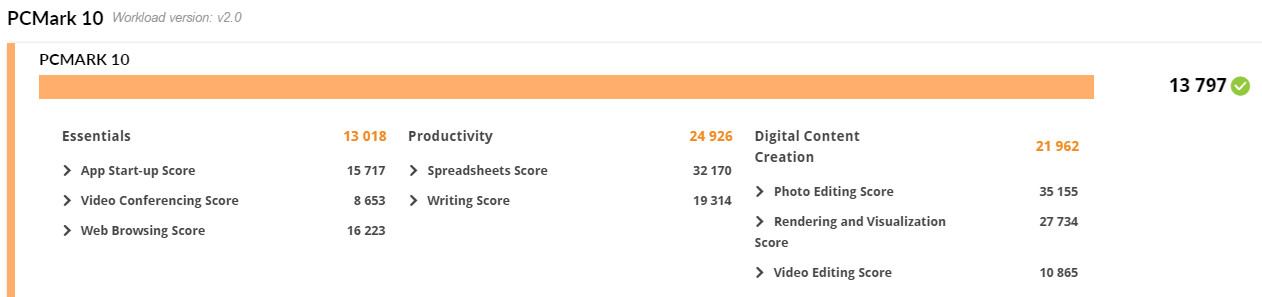

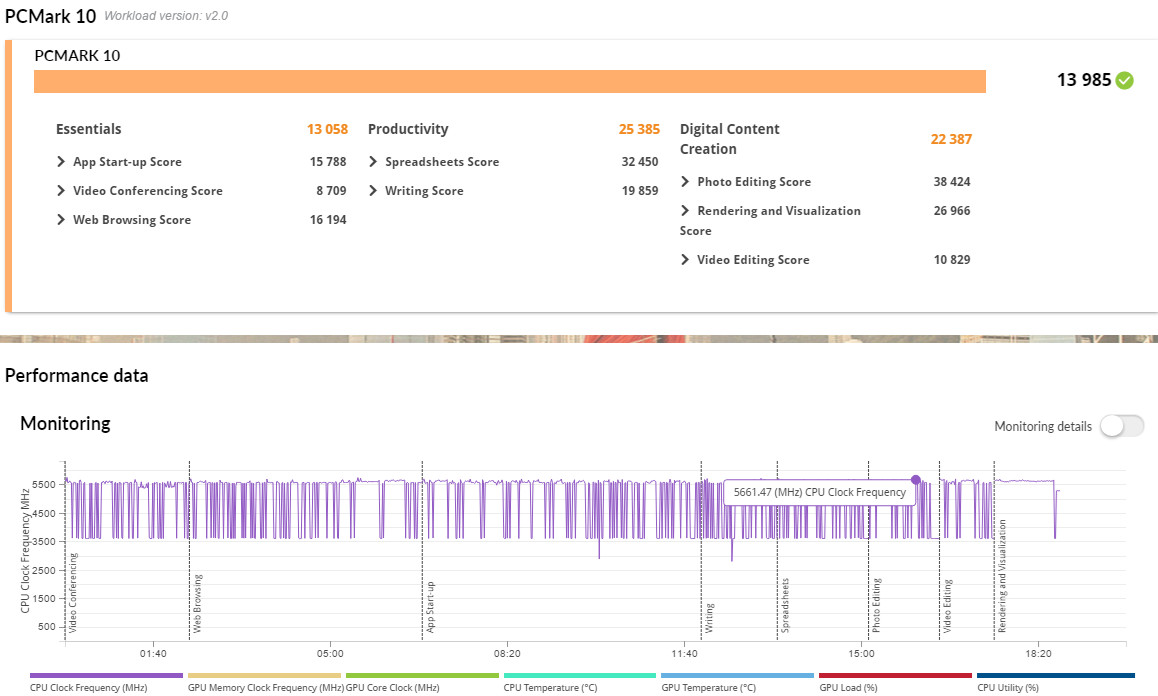

↑ PCMark 10 最終超頻成績。



遊戲方面，Counter-Strike 2 在最終超頻測試下，可有著平均 795 FPS、1%Low 340 FPS 的效能，分別有著 4.1%、13% 提升；Cyberpunk 2077 在最終超頻測試下，可有著平均 260.9 FPS、1%Low 186.1 FPS 的效能，分別有著 8.9%、13.2% 提升；只不過 Call of Duty: Black Ops 7 遊戲對於超頻提升幅度有限。

不過從結果來看，藉由 PRO BCLK Booster 2 與 DRAM 6000 High-Efficiency Tighter Latency Killer 超頻設定下，除了可提升處理器的運算效能外，對於 FHD 遊戲的 1%Low 效能有著較明顯的提升，各位 X3D 遊戲玩家不妨可藉由主板提供的超頻功能，來獲得更好的多核心與遊戲效能。

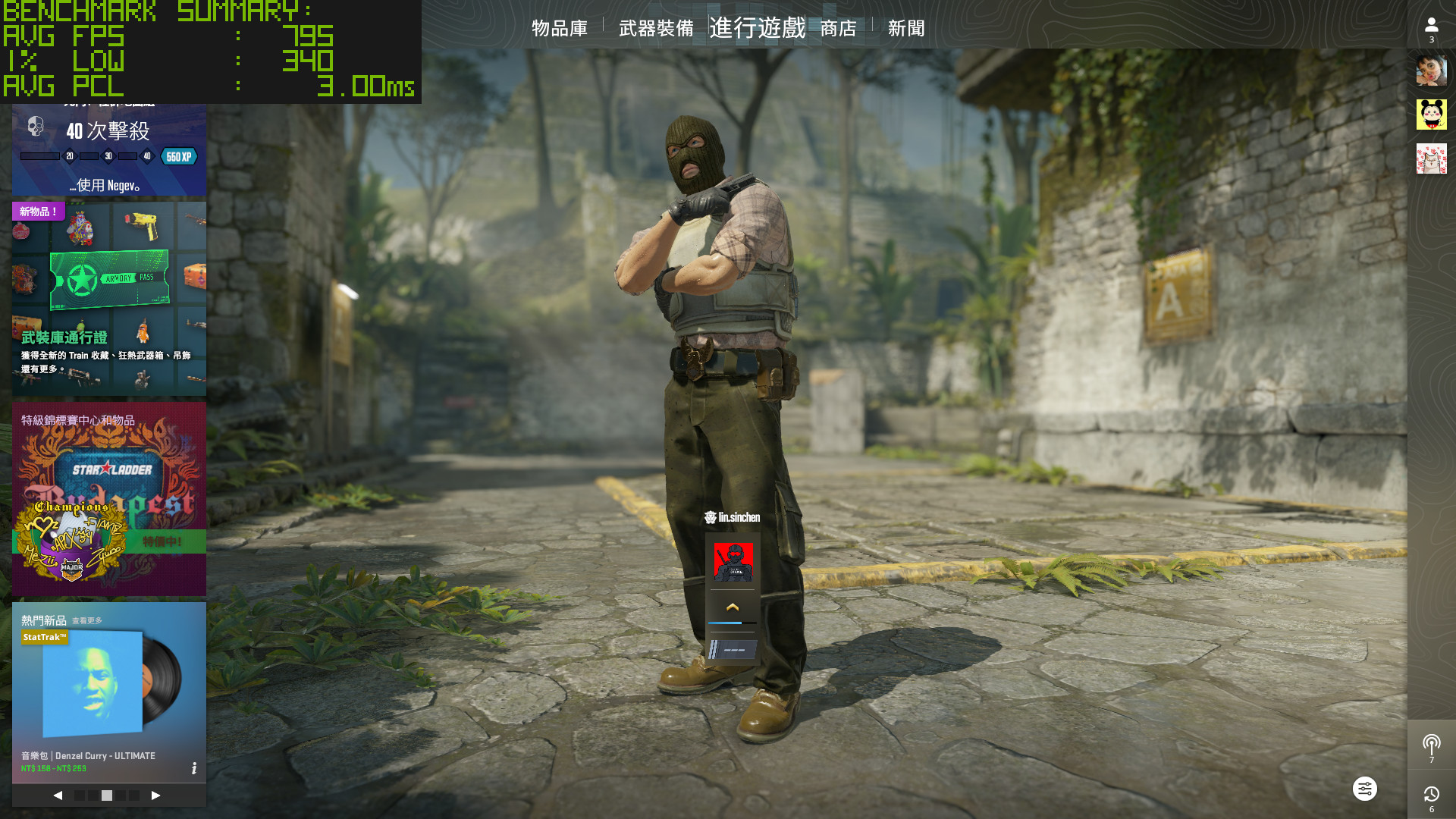

↑ Counter-Strike 2 最終超頻成績。

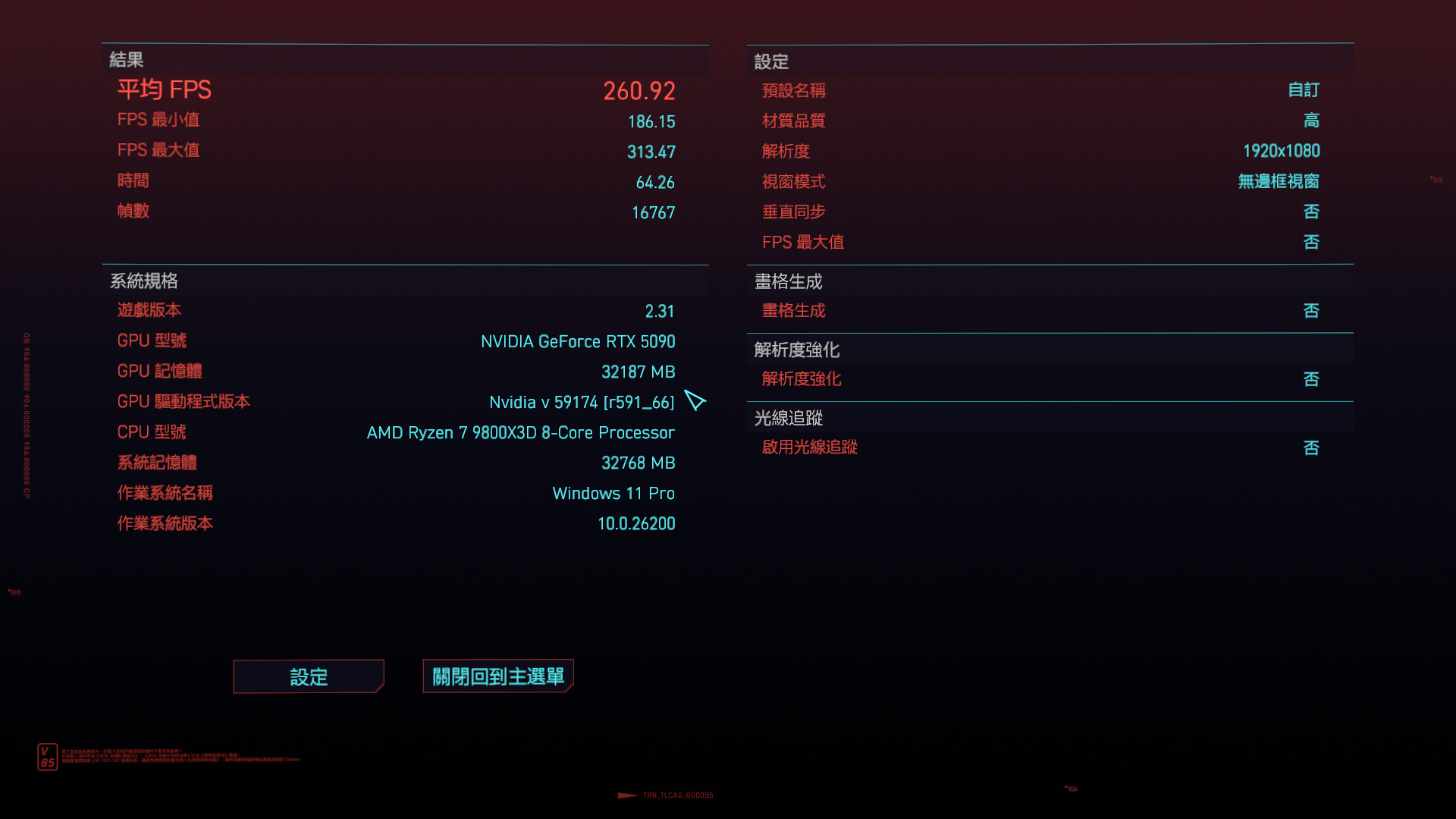

↑ Cyberpunk 2077 最終超頻成績。

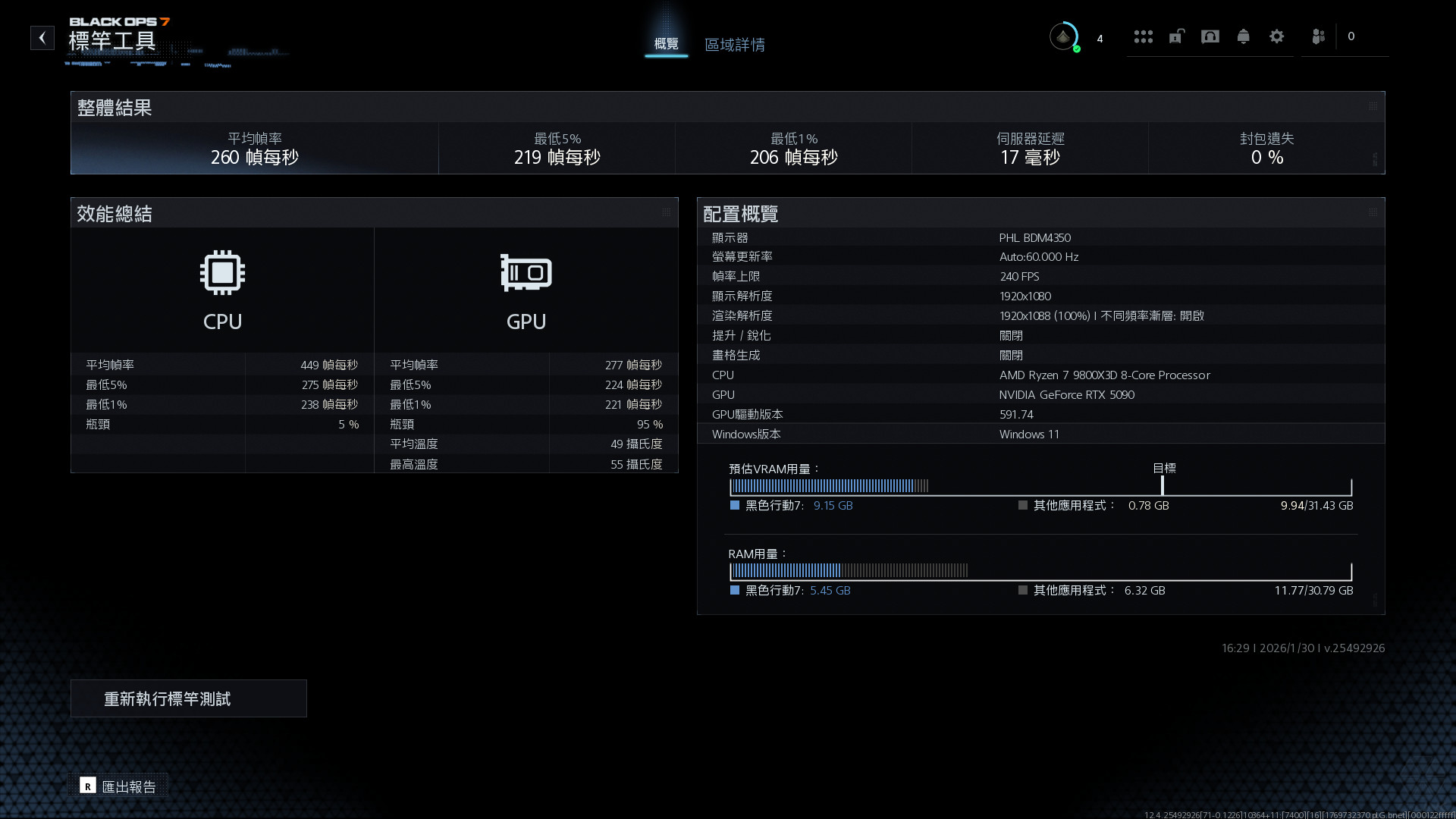

↑ Call of Duty: Black Ops 7 最終超頻成績。



總結

極致玩家的 ACE MAX 主板！微星 MEG X870E ACE MAX 主機板，提供玩家各種超頻與設定的調整功能，像是 PBO Enhanced、Set Thermal Point、PRO BCLK Booster、Config TDP，以及針對記憶體的 Latency Killer 降低延遲、High-Efficiency 提高頻寬與記憶體時序微調等功能，讓喜愛超頻的玩家能夠敞開的玩主板各種設定。

超頻要強硬體供電也不能馬虎，8 層 PCB與 CPU Vcore 18 相 110A SPS 供電，以及旗艦的擴充規格 PCIe 5.0、4 SATA、5 M.2、USB4 與 10GbE + 5GbE + Wi-Fi 7 的完整連線規格，滿足極致玩家對於效能與擴充的需求。

此外全面的 EZ DIY 友善設計，包含 EZ PCIe Release、EZ M.2 安裝 / CLIP II 拆卸、EZ 按鈕，還有著便利的 Debug LED、開機按鈕、一體式後 I/O 檔板與 Smart 按鈕等功能，讓玩家在組裝電腦時可以更順手。

MSI MEG X870E ACE MAX 主機板台灣售價為 $19,990 元，能夠滿足極致玩家對於效能、擴充與超頻的各種需求。
